Встановлення XTRONS в bmw e39

Цей допис я написав півтори роки тому. В січні 24го, коли почав встановлювати той XTRONS. Але в силу певних подій в житті викладаю його тільки от зараз.

Нарешті дійшли до інсталяції XTRONS в машину. Наразі і складного нічого нема, але є купа нюансів і розібраний вщент салон...

Отже, спочатку я був подумав, що якщо XTRONS копіює оригінальну магнітолу 16:9, то і становлюватись він має в оринінальні кріплення. А значить треба ці оригінальні кріплення повернути. Бо коли я впихував KLYDE, то довелося ту рамку добряче попсувати

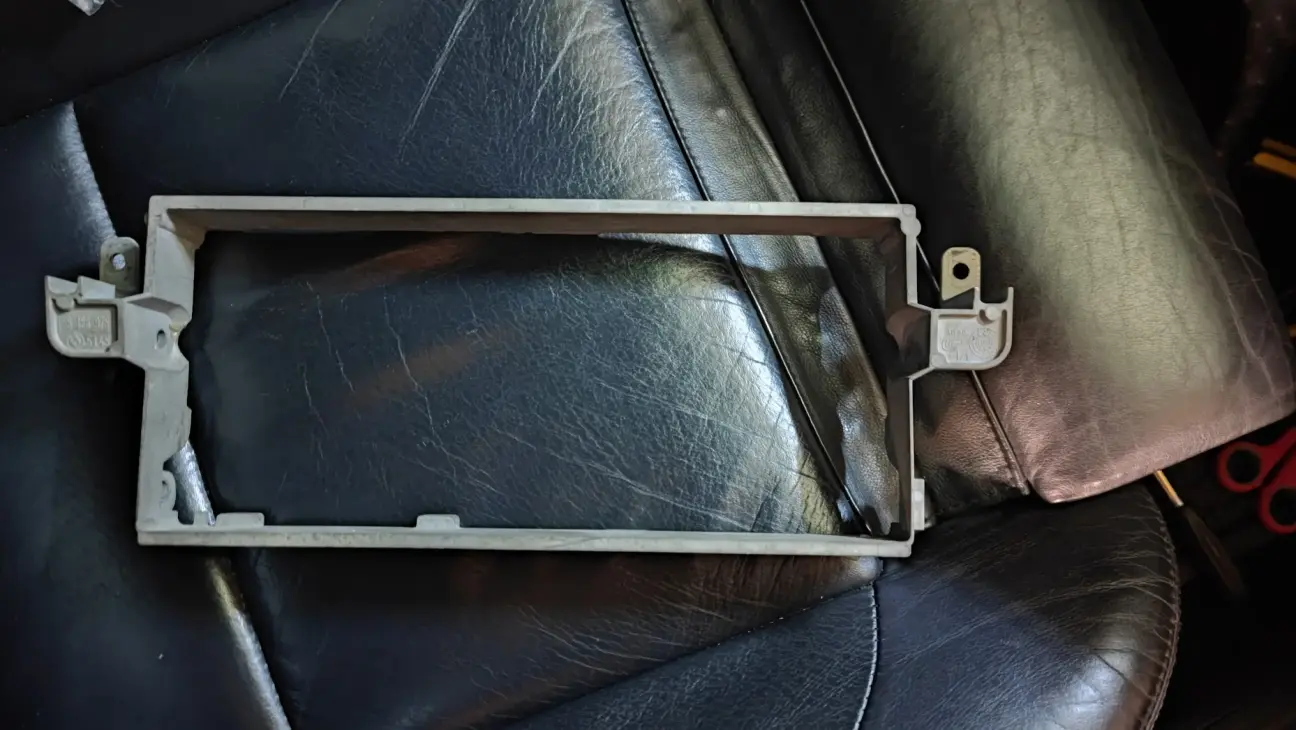

Тож я придбав у @Valdia та @540iANDREY цілу непошкоджену рамку, і пішов її встановлювати.

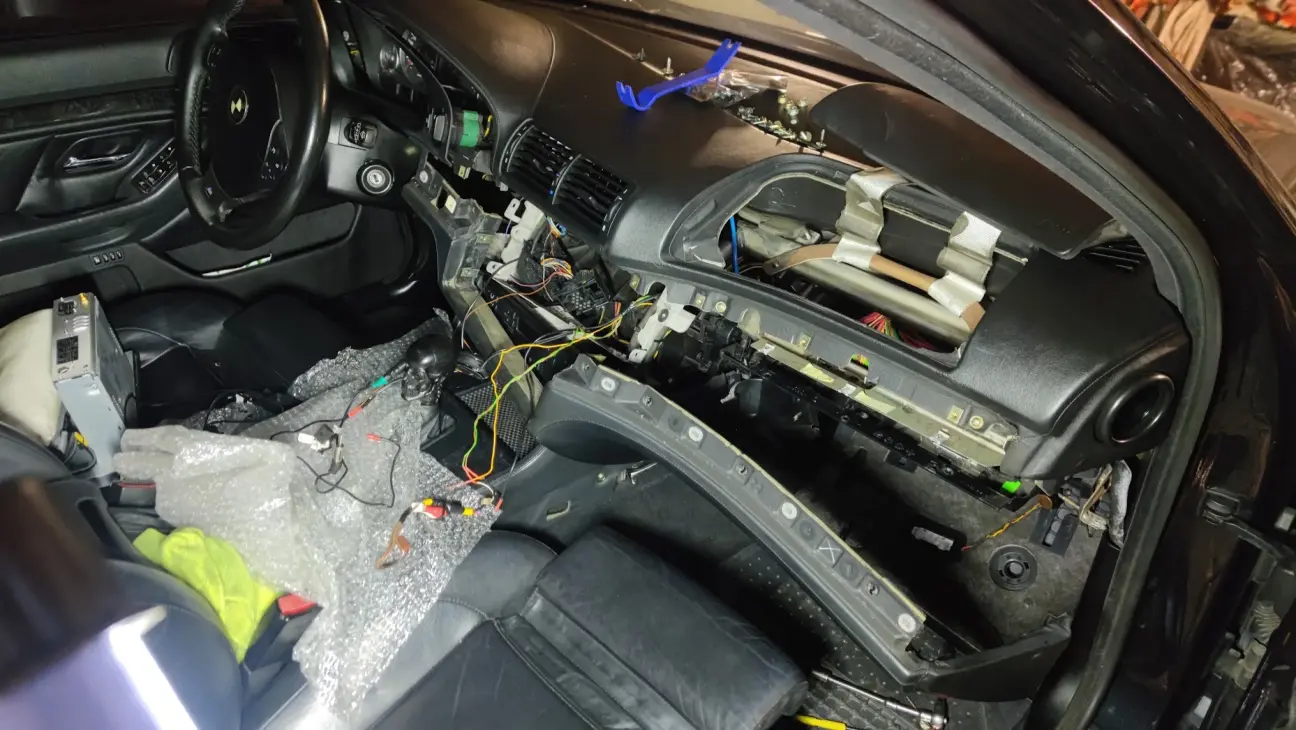

Для цього знадобилось розібрати пів салону

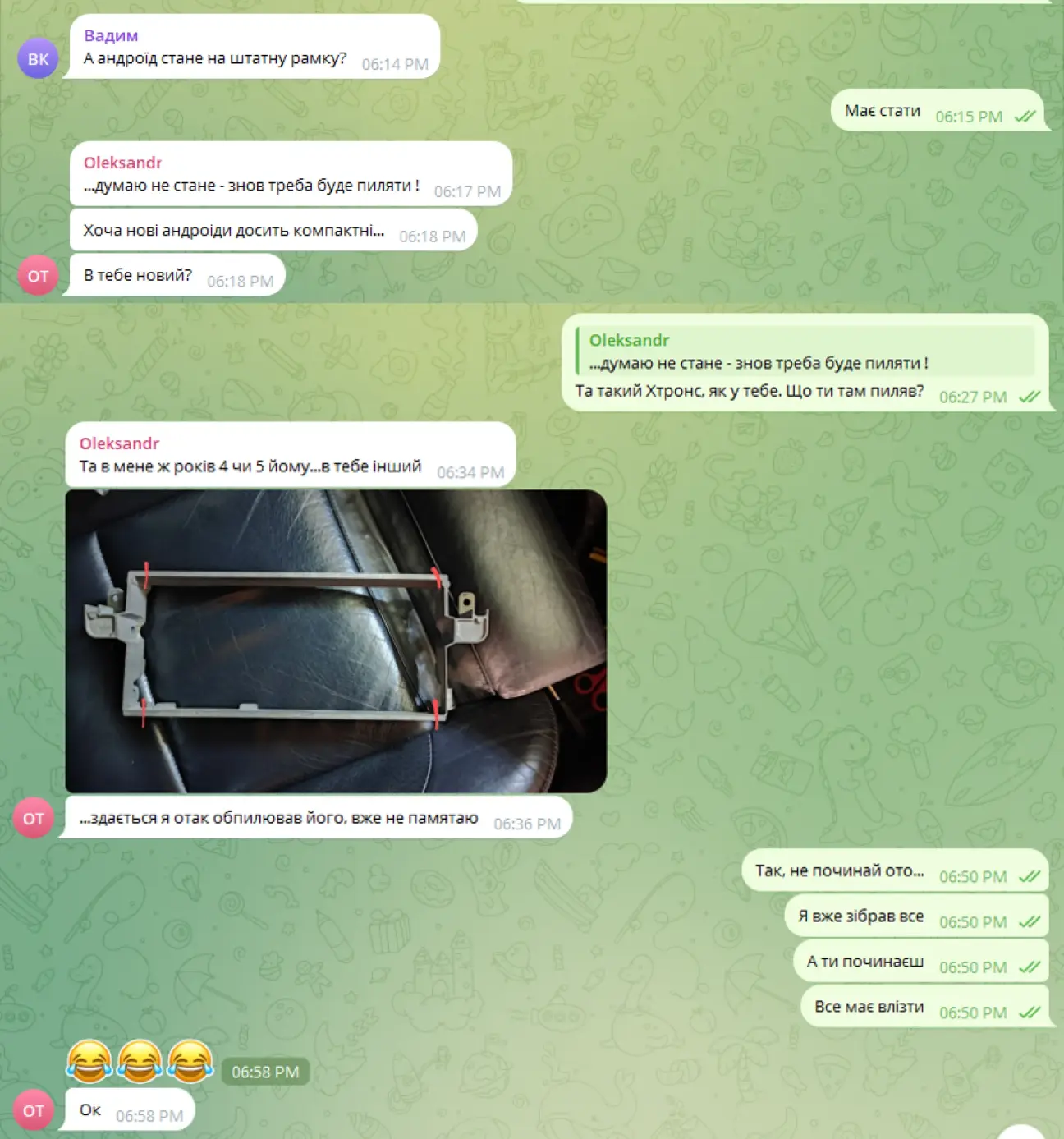

Розібрав, зібрав. А далі в нас стався отакий діалог з хлопцями...

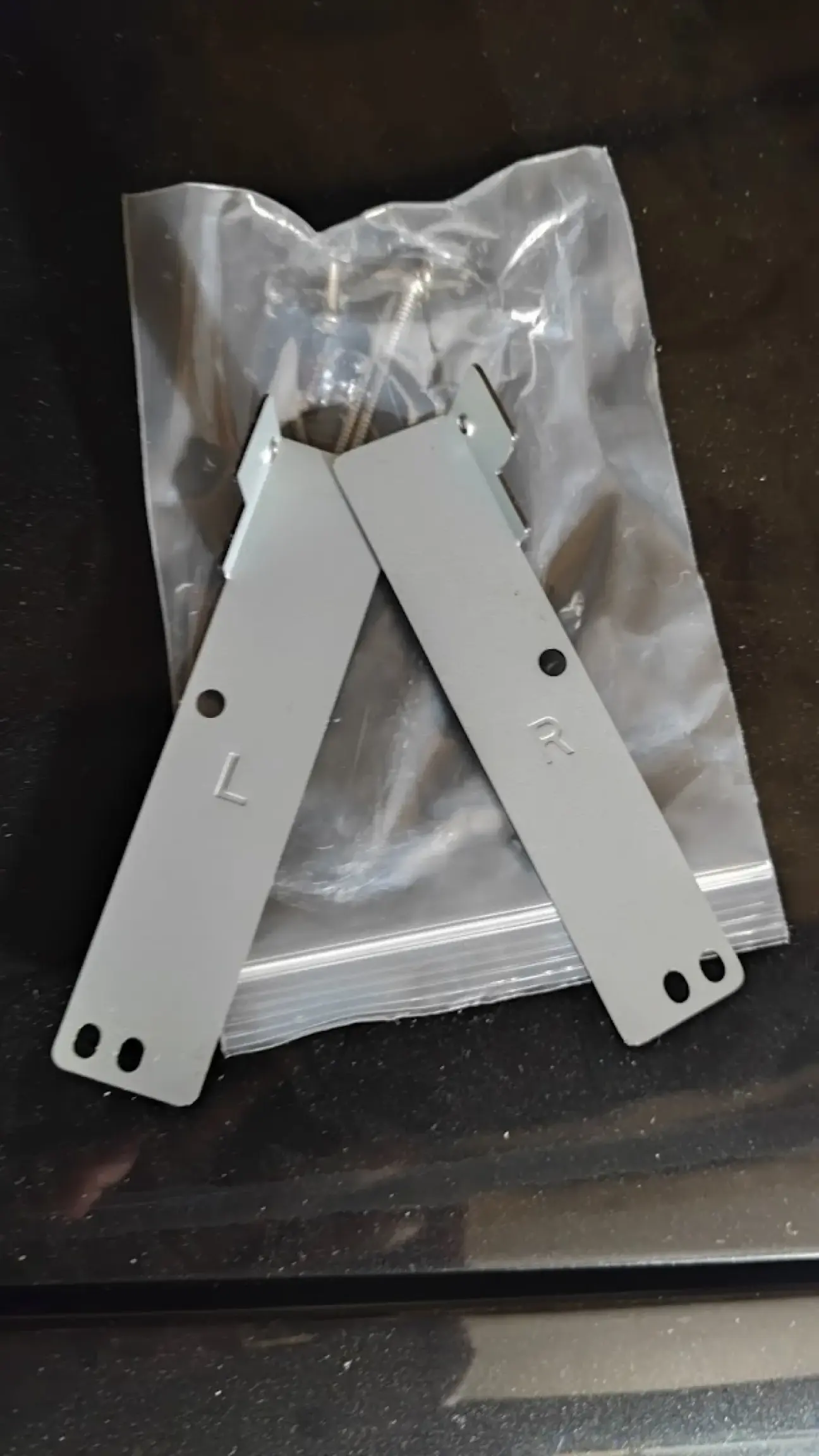

І я такий: "ні... ні.. тільки не це лайно знову!". Але знову довелося розбирати і знімати рамку, бо Xtrons хоч і скопіював голову, але ідентичністю кріплень не заморочувався. В комплекті йшли їх власні планки кріплення, в яких вони навіть дірки насвердлили так, щоб на стандартні дірки кріпити було не можна. Все для людей, коротше...

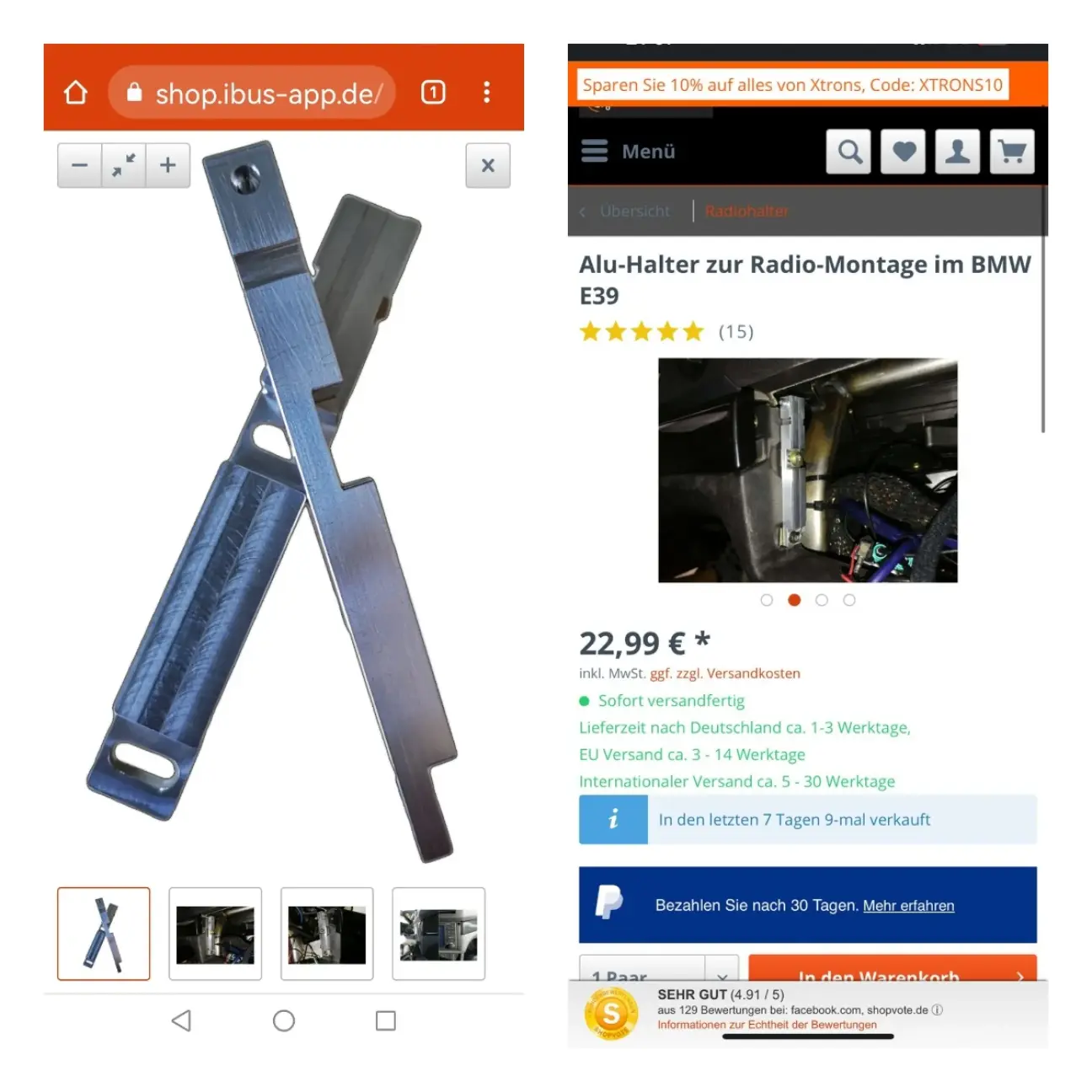

На ibus-app.de для цього продаються окремі кріплення під стандартні отвіри.

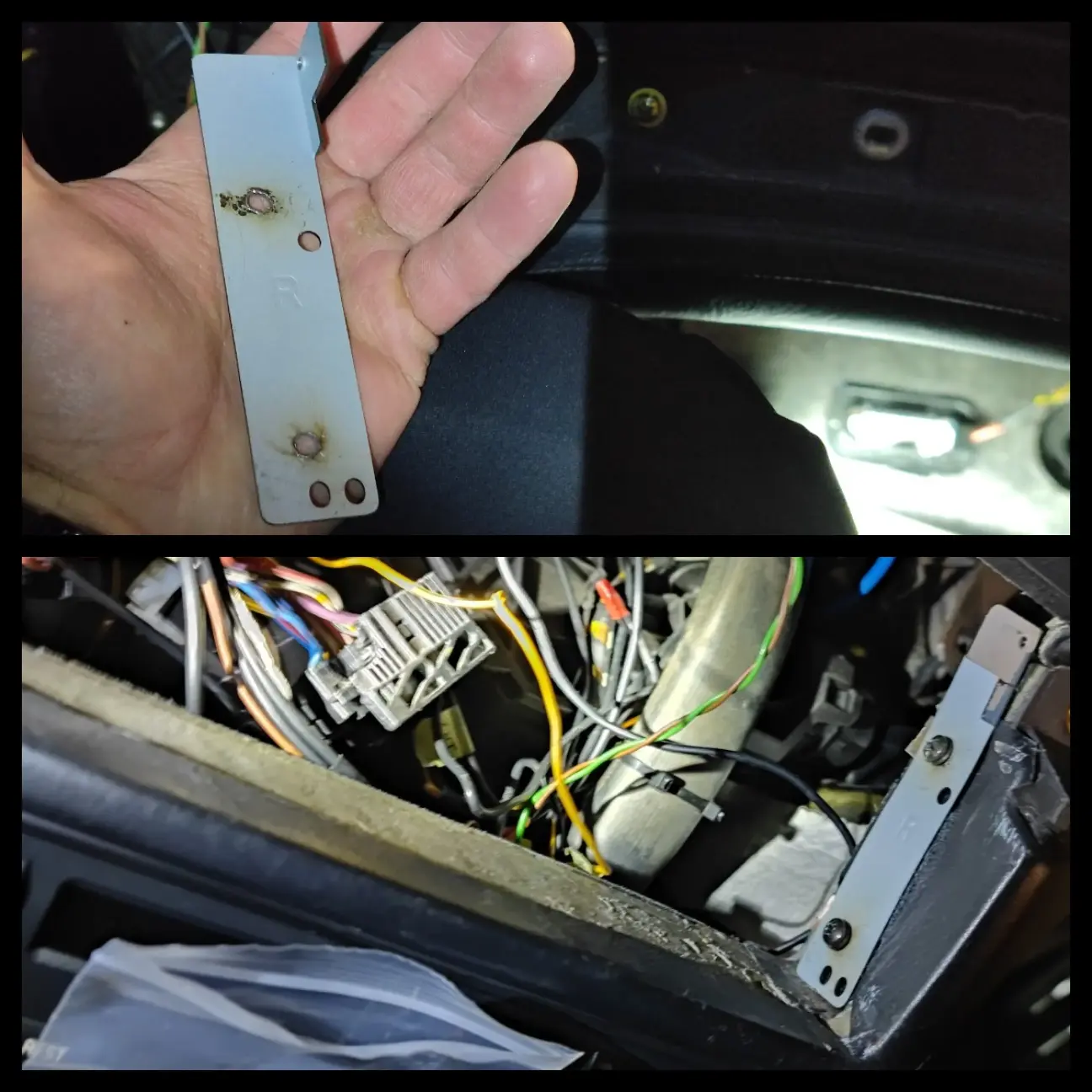

Але, як на мене, то це нонсенс. Тому я просто просвердлив нові отвори у кріпленнях, попередньо все перемірявши

І все чітко сіло на свої місця (як я спочатку думав). Але то сіло на місця, поки не було підключене оте все проводиння. А як накинув його - виявилося, що нічого там нікуди нормально не сідає. Але про то я вкінці розкажу.

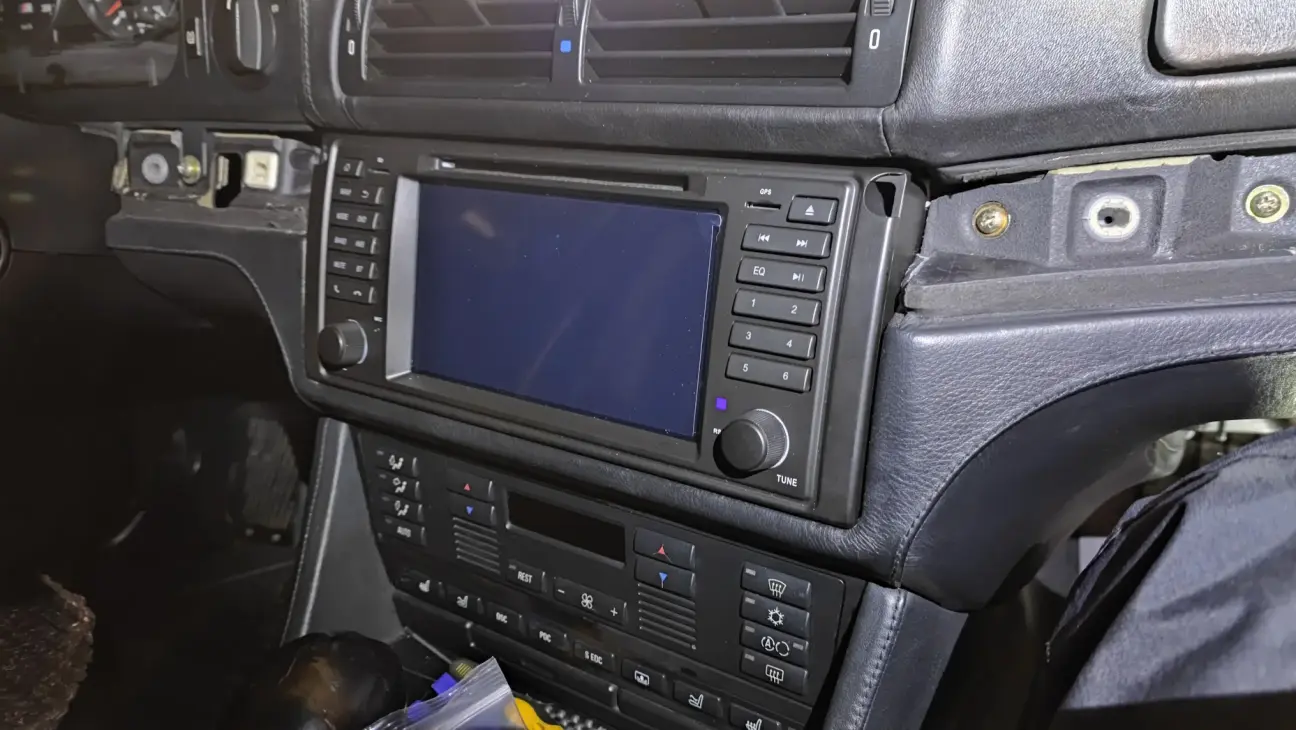

Незвично виглядає. Адже я вже за 10 років звик, що клайд не співпадав по лініях салону і відусюди стирчав. Аж тут раптом - гармонія!

Ну, а далі нічого складного. Салон розібраний - починаємо тягнути провоку під все на світі.

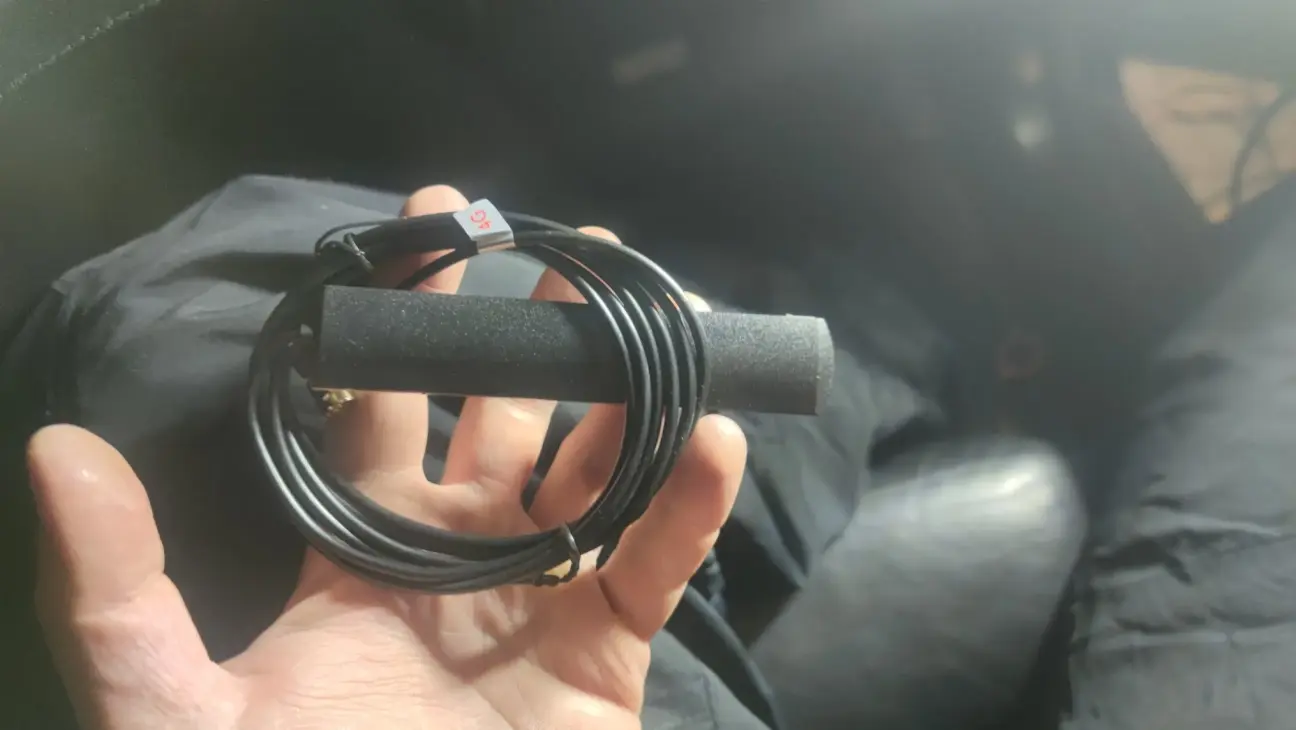

Почав з 4G антени

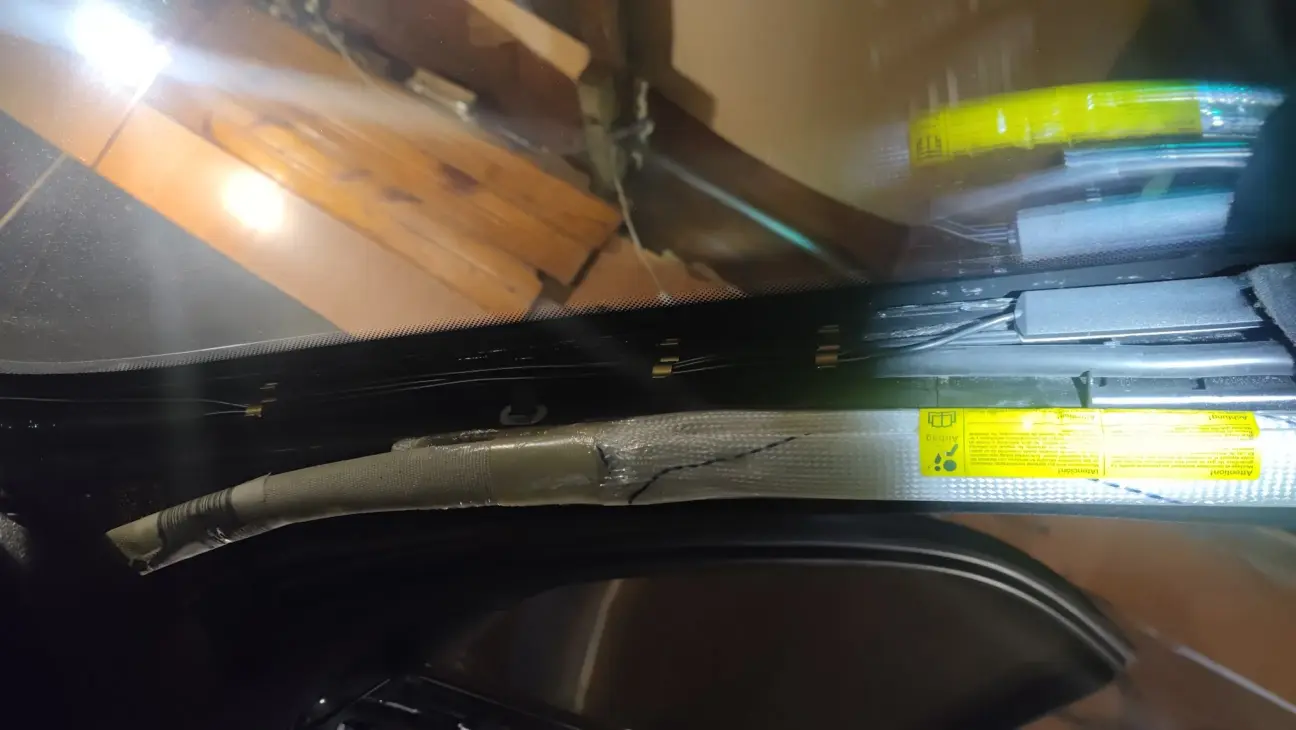

Спочатку вивів її на стійку ось так, але виявилось, що так вона закриває отвір для саморіза, тому трохи її опустив нижче. Насправді не думаю, що я нею користуватимуся, інтернет чудово роздається з телефона. Але про всяк випадок хай буде.

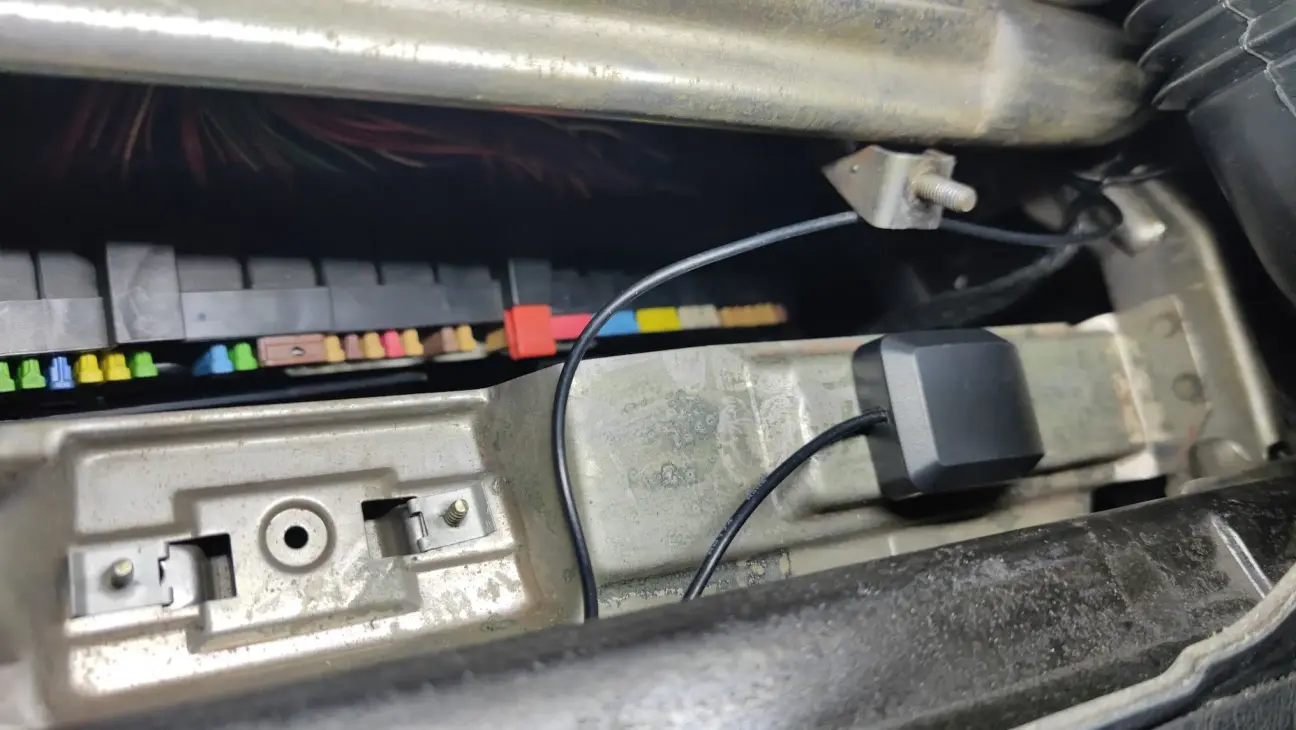

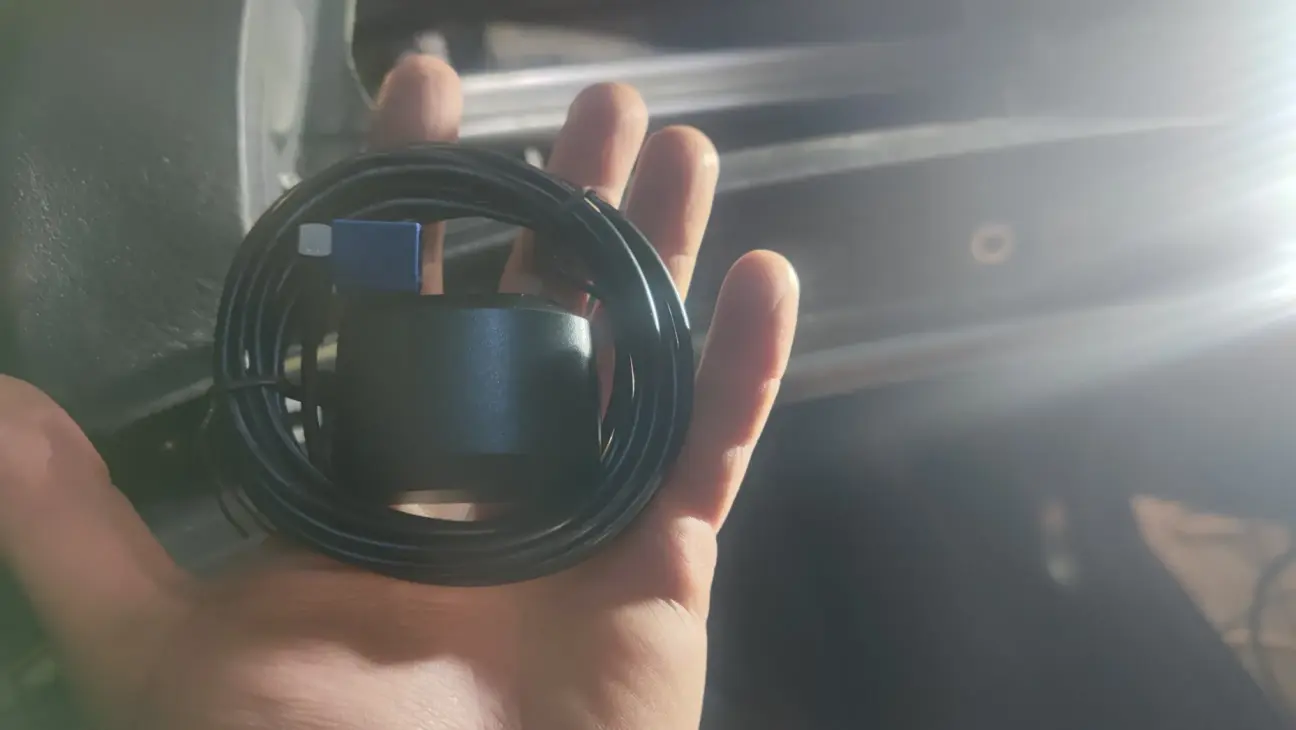

Далі антена GPS. Минула стояла над бардачком і кріпилася міцним магнітом до підсилювача.

В цей раз магніт не поклали. Закріпив на тому ж місці скотчем. Це над бардачком біля передньої подушки безпеки.

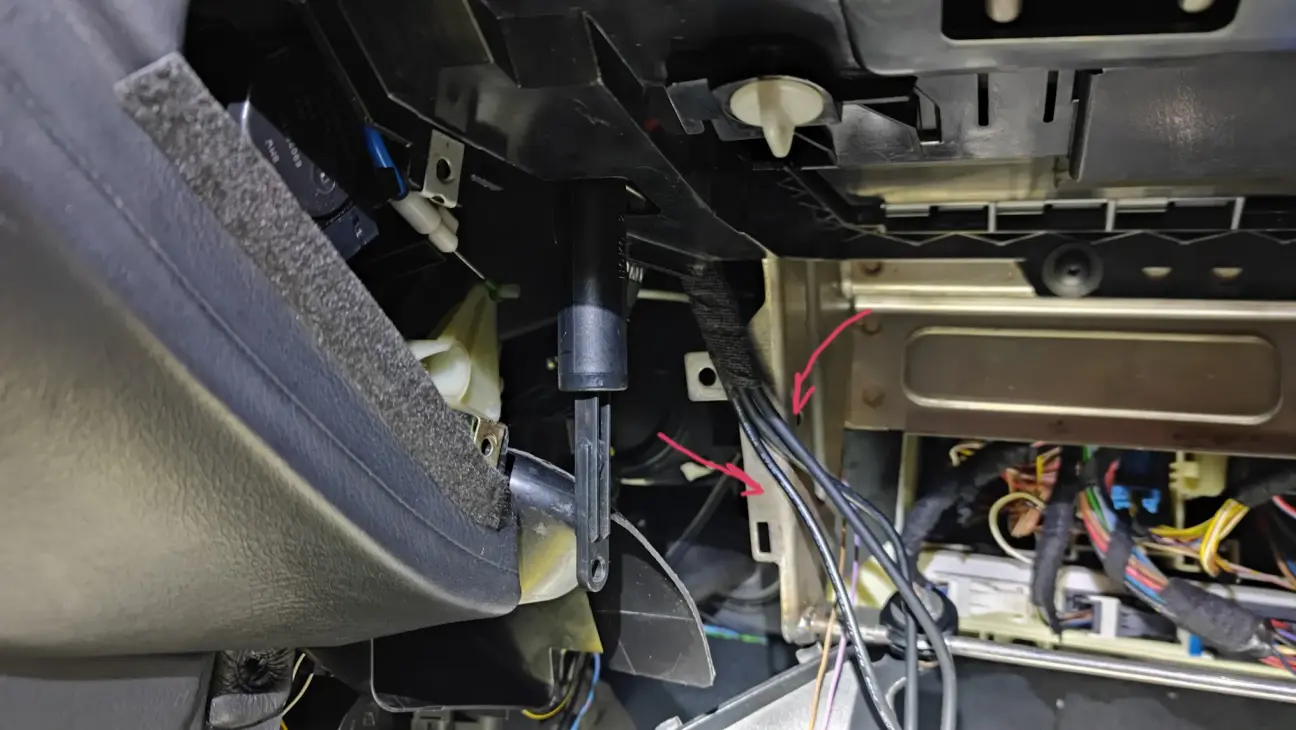

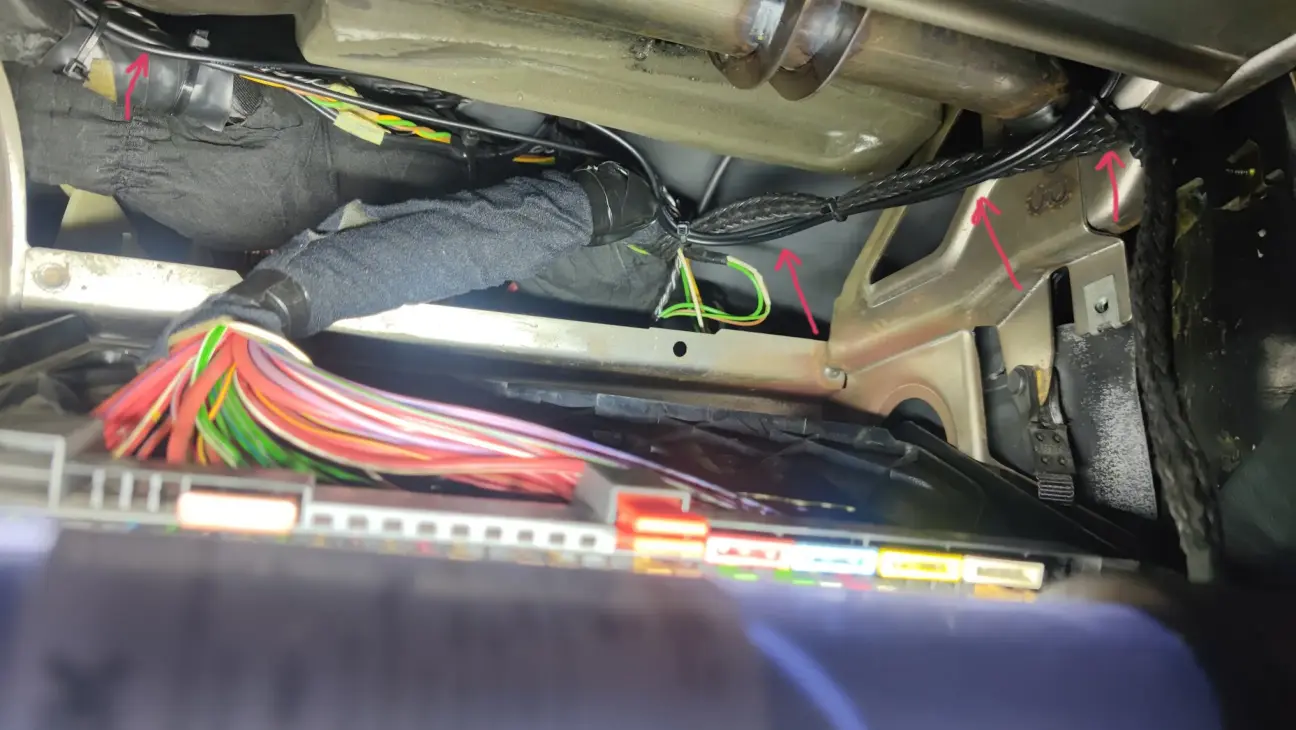

Дроти від обох антен йдуть поряд з усією проводкою

Всі інші дроти (шнур Can Sniffer'у, шнур на Sim карту) були виведені у бардачок. Разом з 4G та GPS антенами кріпляться стяжкою до підсилювача.

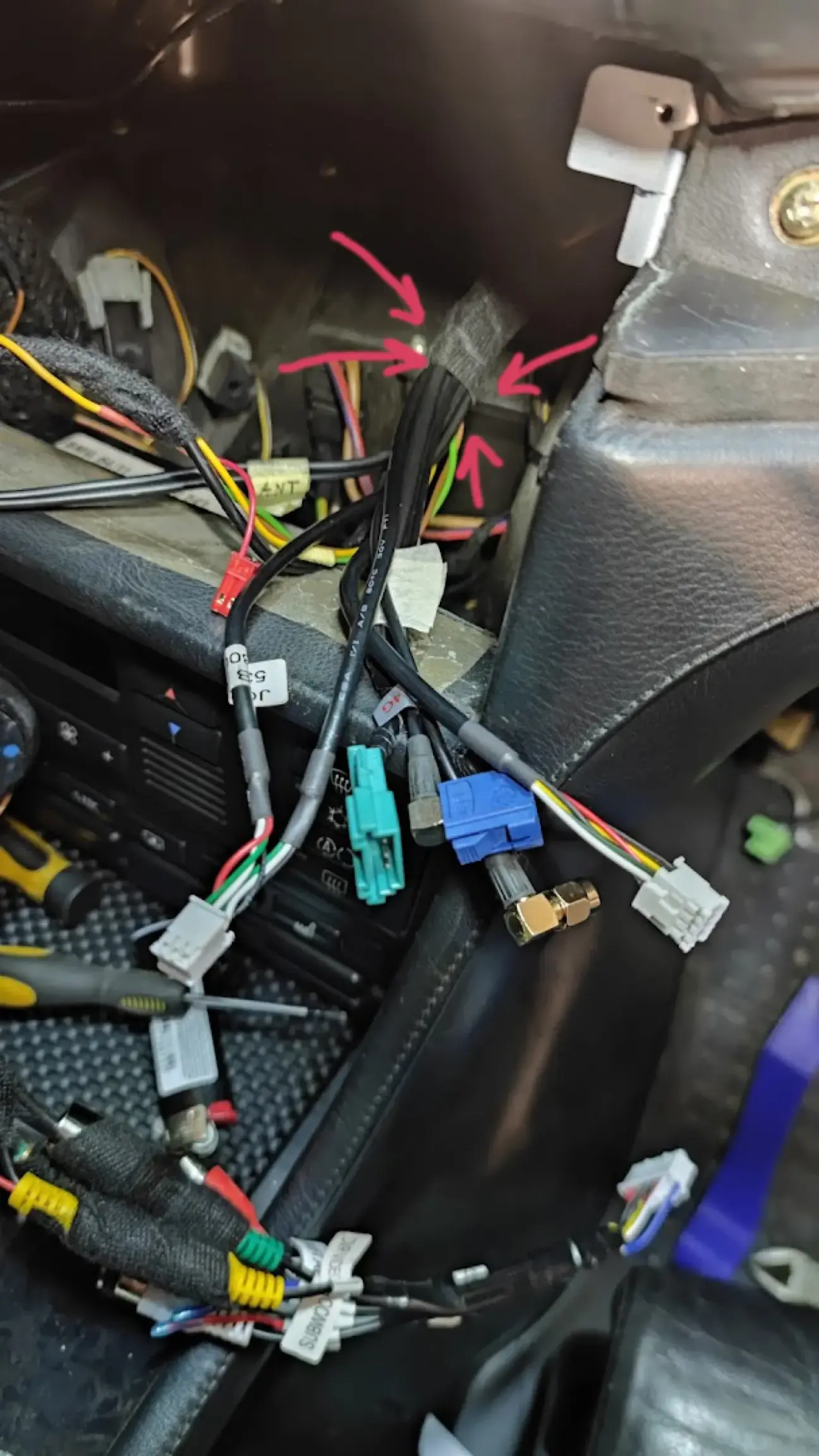

Ось так виходить під бардачком.

Це все з'єднано разом ізострічкою, щоб в подальшому було зрозуміло, куди воно йде. Всі дроти підписані.

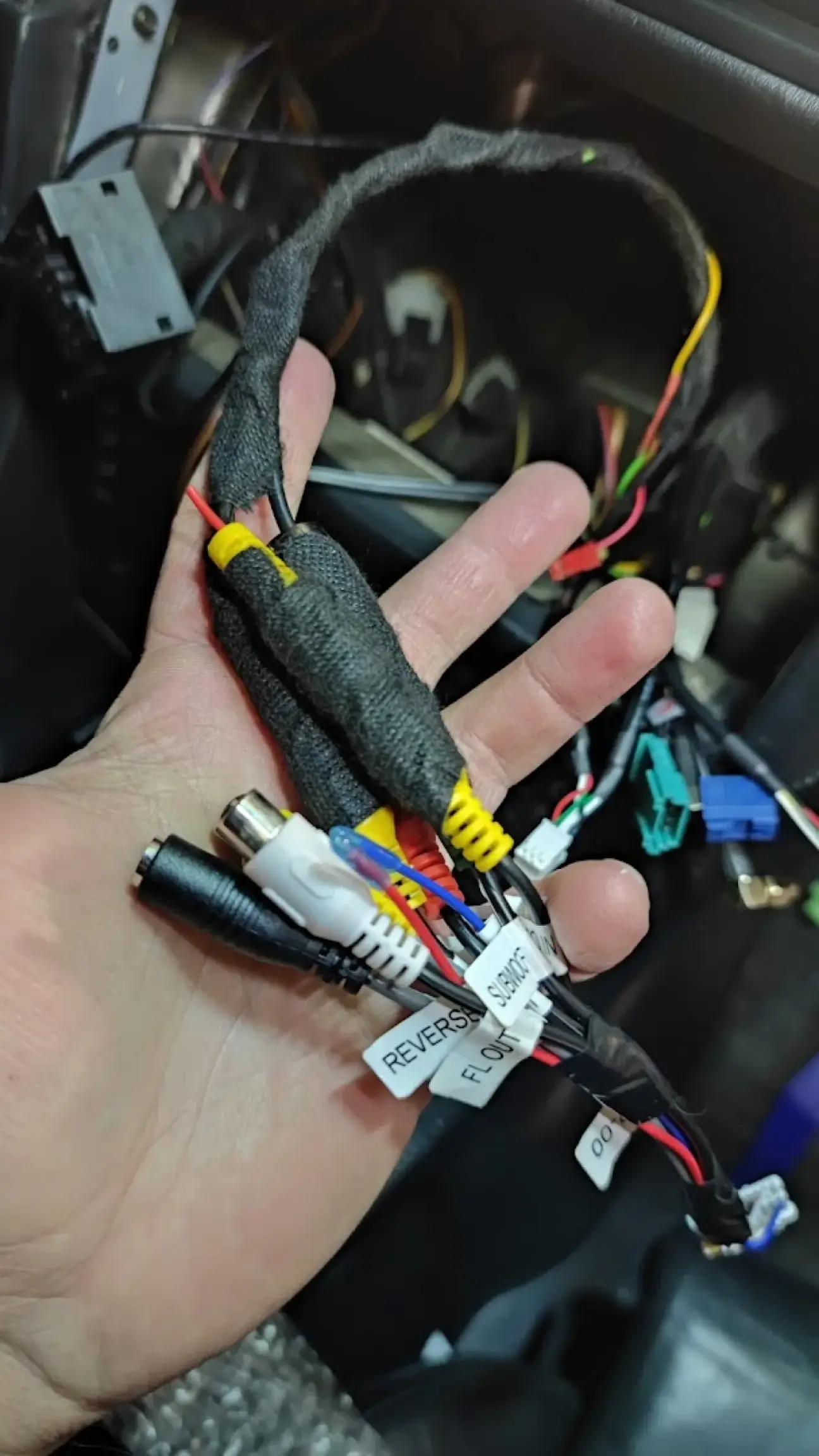

Також підключив сабвуфер та камери. Я RCA підключення фіксую ізострічкою, щоб виключити ненадійне з'єднання. Можете вважати мене параноїком)

Передню камеру (яку я втратив у ДТП та так і не відновив) я теж підключив. Планую її повернути, як потеплішає. Також треба буде переробити її активацію. Минулого разу я вивів її активацію на кнопку на панельці, та практика показала, що так дуже незручно користуватись. Спочатку треба включити кнопку живлення камери, потім підключити відеовхід на моніторі - і тільки потім під'їжджаєш до бордюру. Тому буду думати якесь автоматичне включення. Можливо від ACC+. Бо планку з переробленою кнопку шторки, що активувала живлення камери, я теж замінив на нову

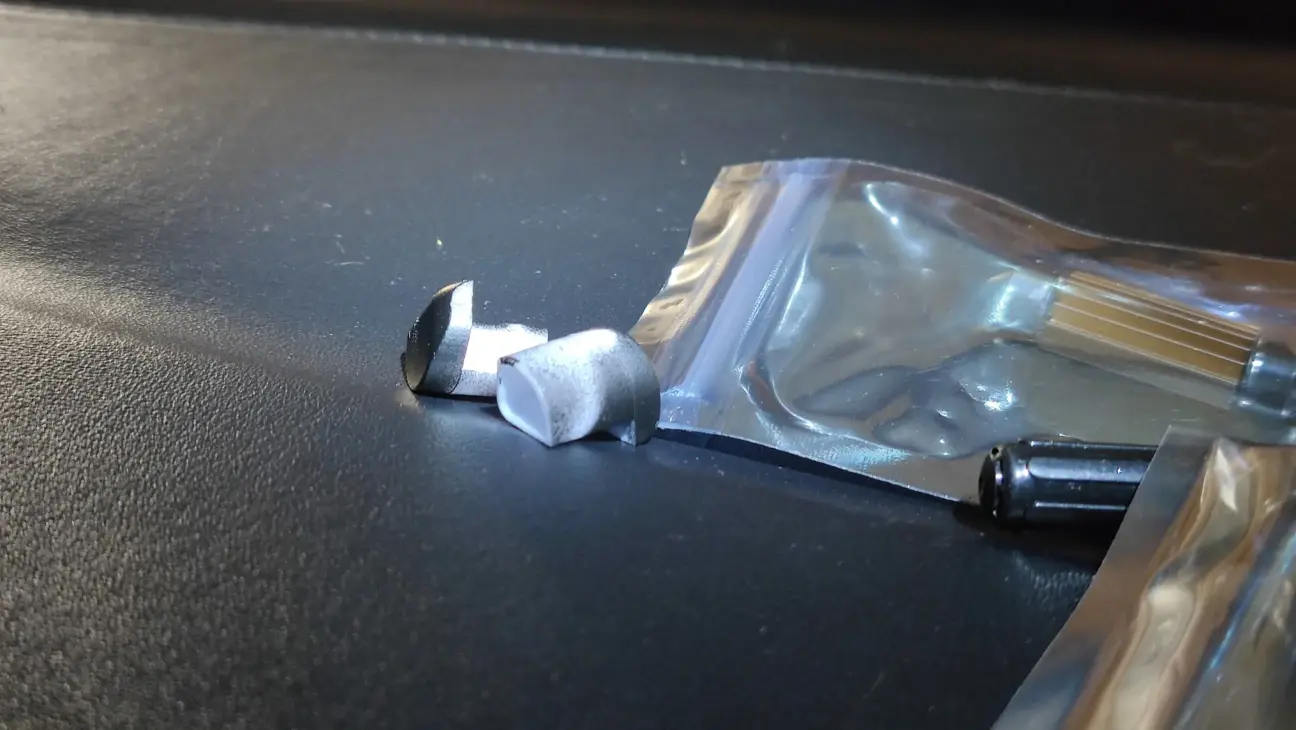

А от вам, чисто на поржать, заглушки магнітоли за 350$. Та і нашо його ото красить повністю. Все одно ніхто в середині не бачить

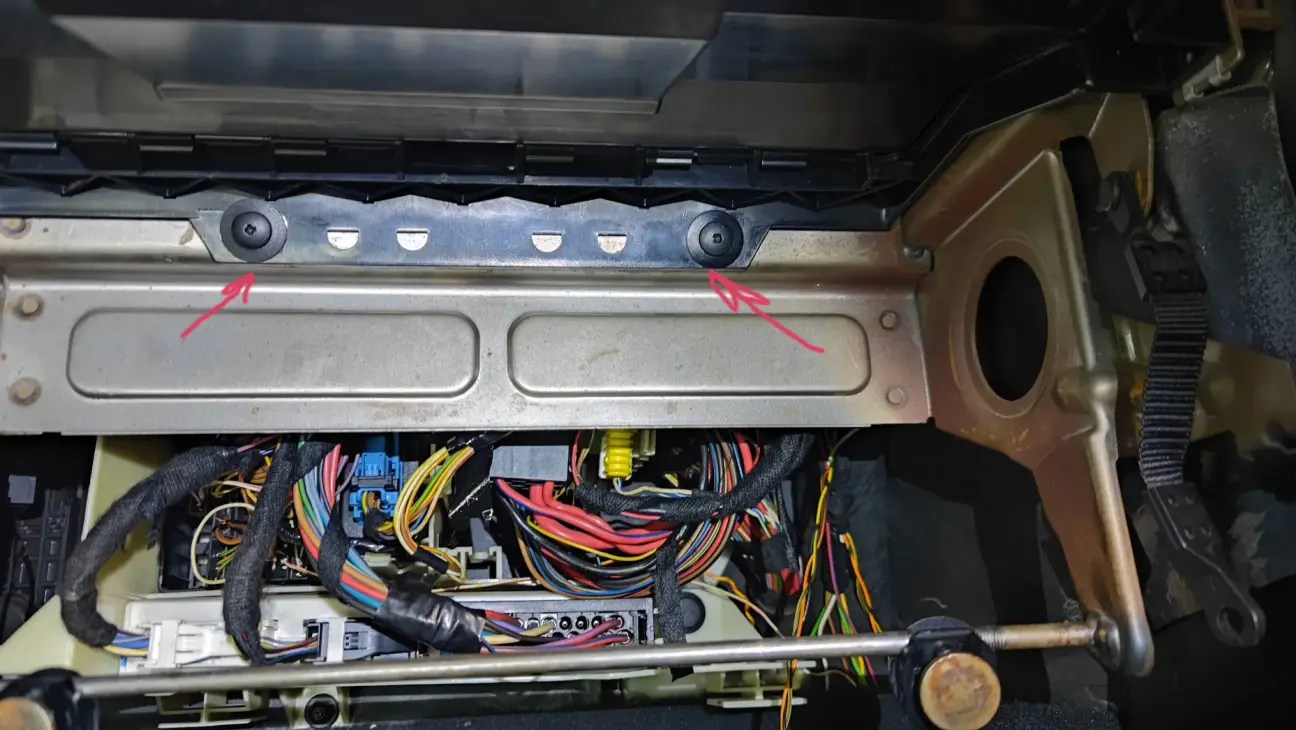

До речі, коли розібрав там все під бардачком - зрозумів, що колись давно зібрав там все неправильно. Ще й частини саморізів не вистачало. І через це воно періодично там щось скрипіло. А я думав, що це тому, що я полінився антискрипом все заклеяти. Все перебрав. Знайшов в закромах додаткові саморізи. До того ж замінив пластикові тримачі на нові, бо мої щось були зовсім покручені. Трохи антискрипом теж пройшовся. Сподіваюсь там перестане скрипіти.

Ще один USB був задіяний під Restler IBUS, а ще один я вирішив вивести поряд з водієм. В мене там вже виведений USB дріт. Але він не під'єднаний ні до чого, просто зарядка. Тому я вирішив кинути на його місце USB з магнітоли. Так в мене з'явиться USB Tethering (роздача інтернета через дріт).

Але це виявилося ніфіга не просто, бо машина у вузькому гаражі, треба зняти приборку і низ торпеди, але підлізти туди важко... доводиться якось скрючуватись в дивні пози, щоб підлізти. Пальці мерзнуть, полопалися, а їми треба крутити ті саморізи, бо трещоткою не підлізти. Коротше, це вже той момент, коли ти відчуваєш себе вже не проктологом, а колоноскопом...

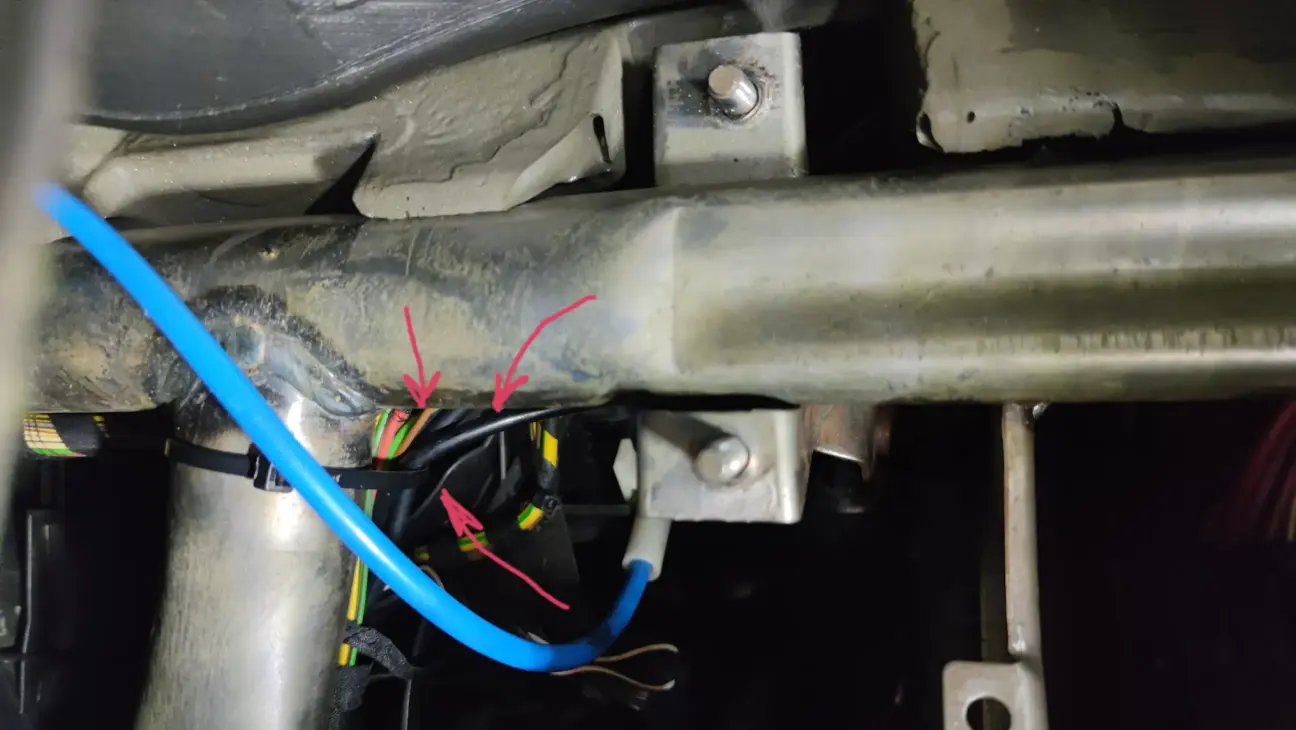

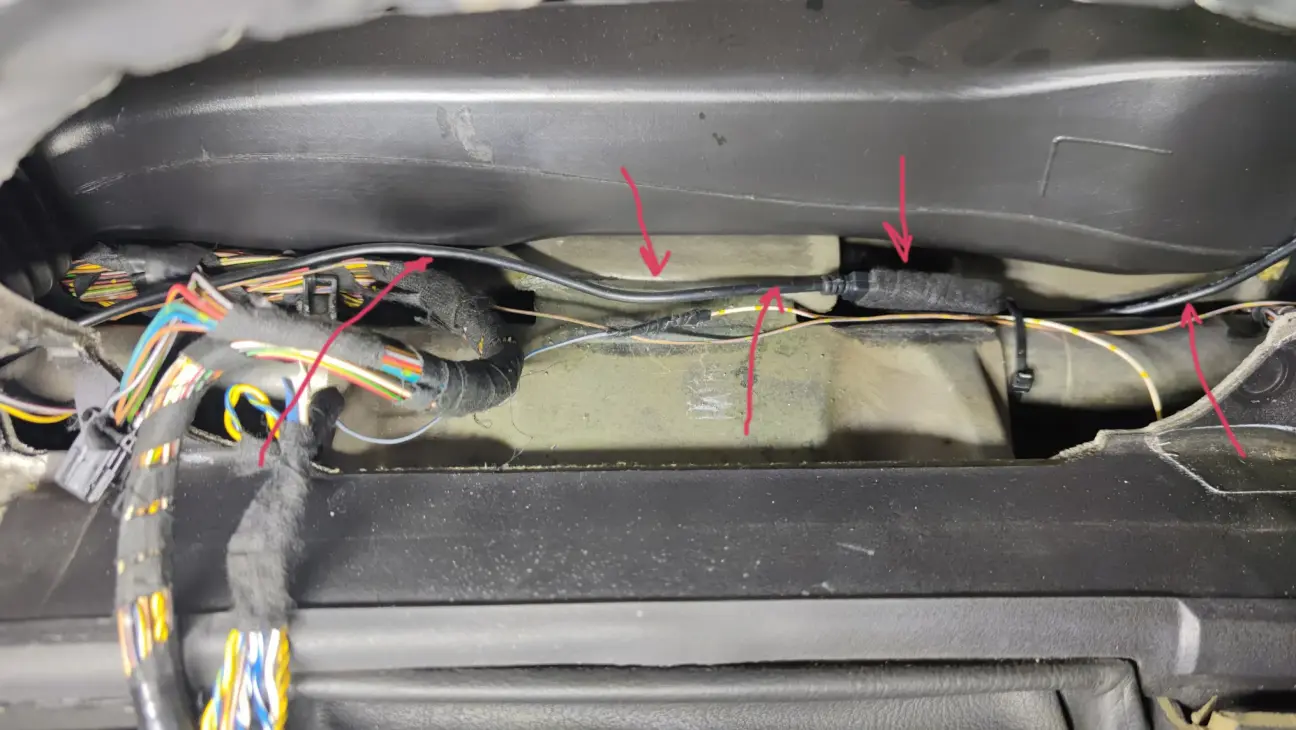

Але таки проклав USB дріт під приборкою

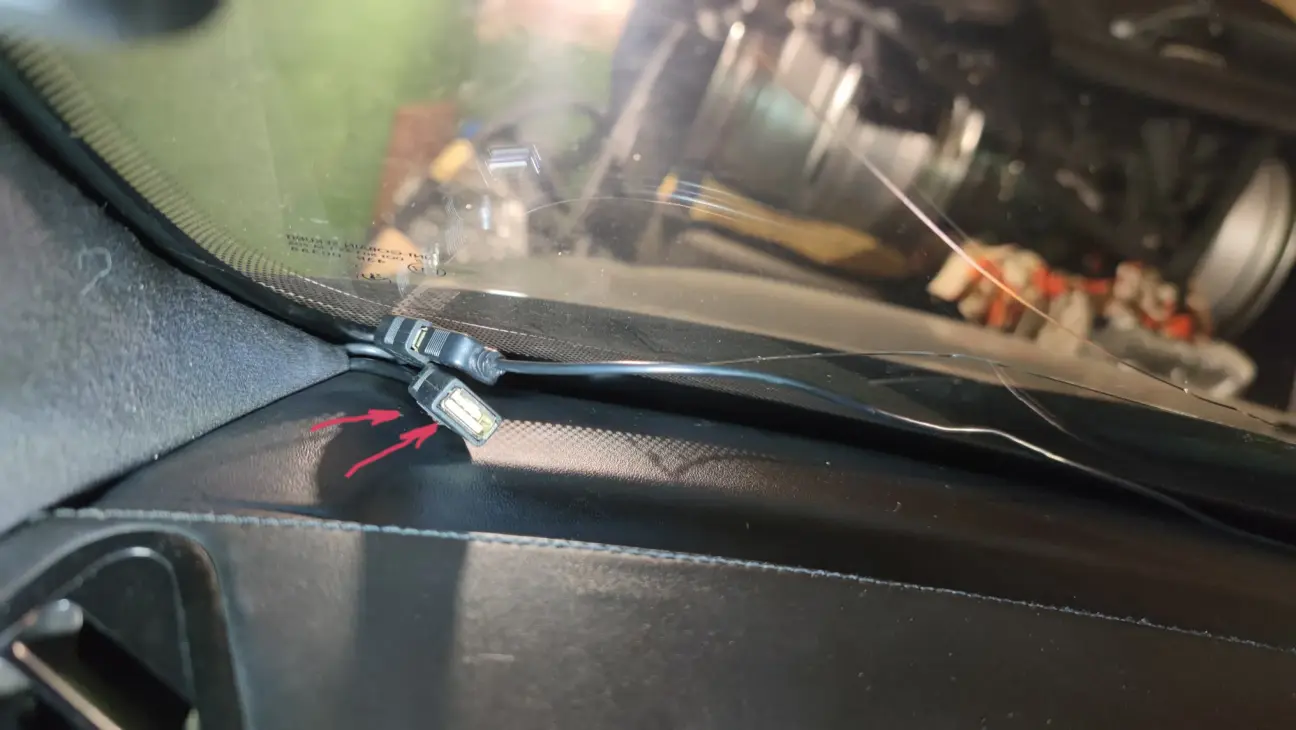

і вивів його поряд з іншим. Як зможу виїхати з гаража і розібрати нормально ту частину - приберу перший дріт. Колись я думав якось красиво там той порт інсталювати, щоб не стирчав. Але в стійці через подушку безпеки так мало місця, що не підлізти. А різати шкіряну торпеду я точно не буду. Тому пока так і стирчить.

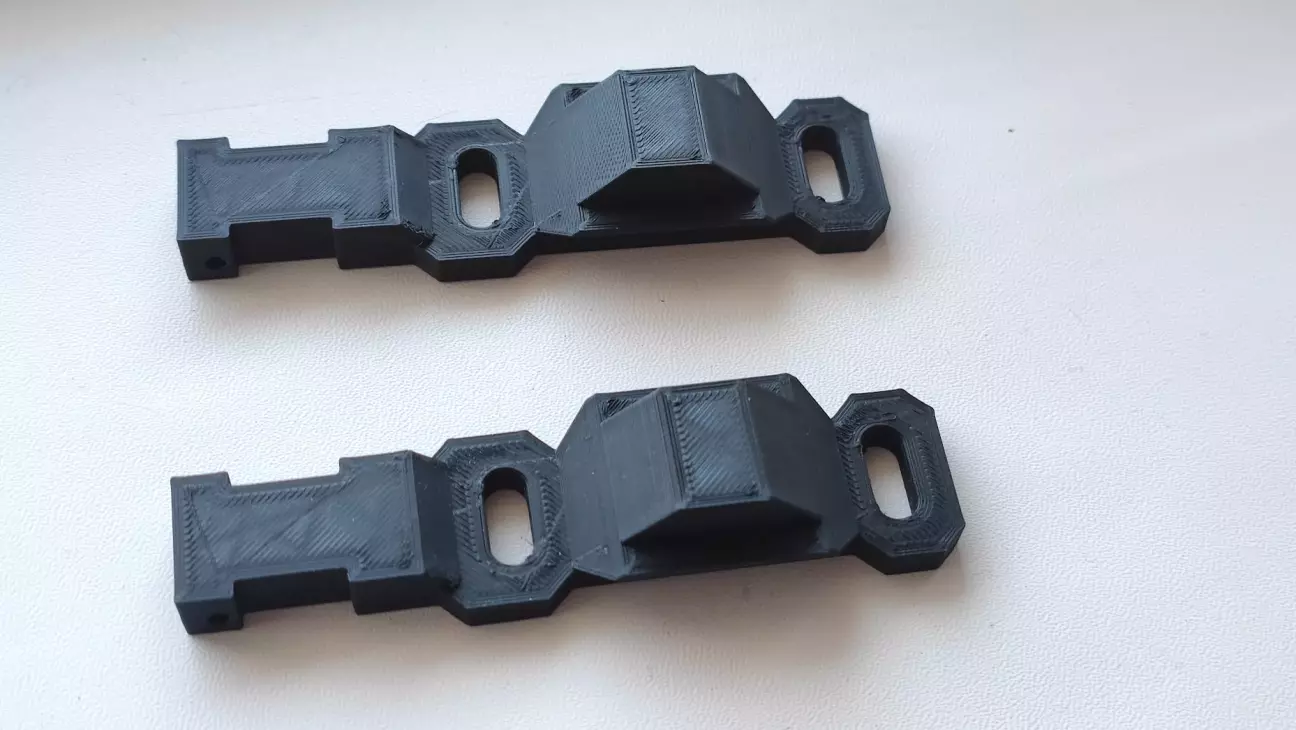

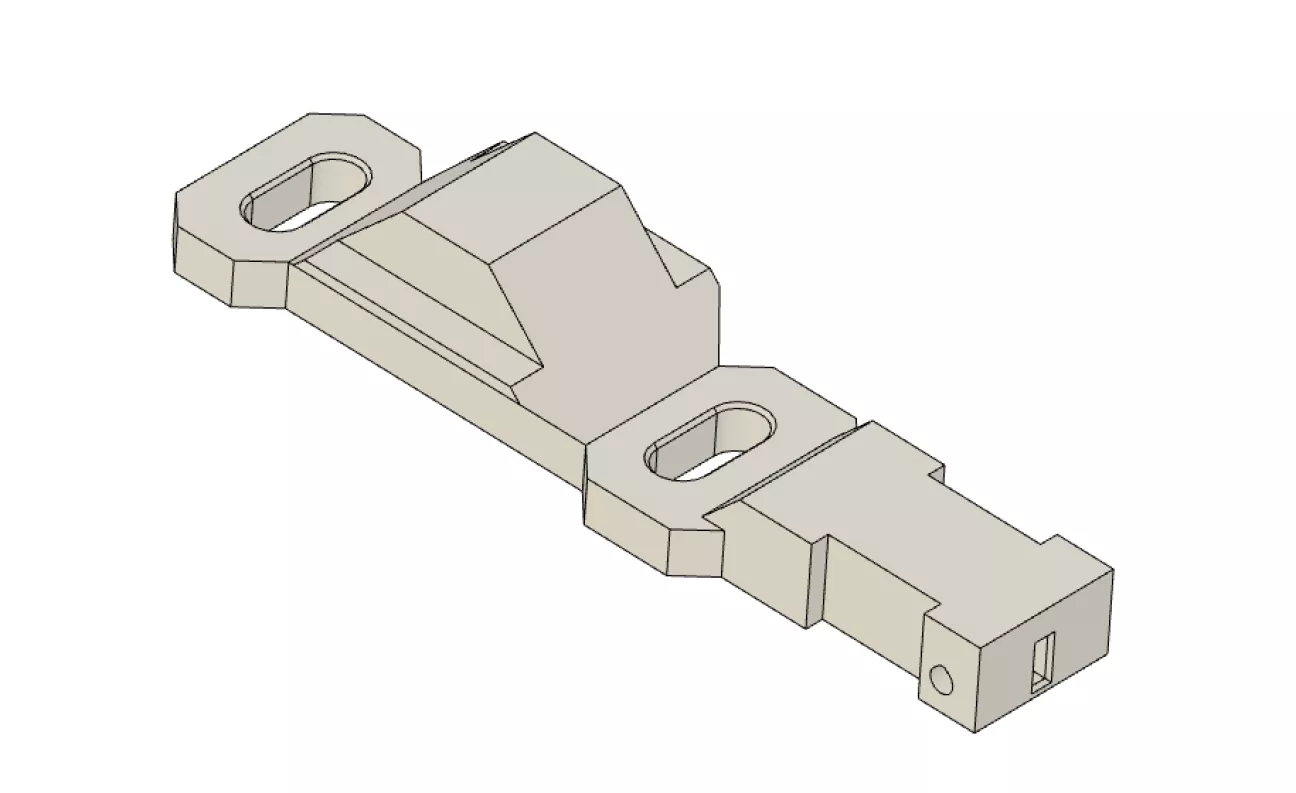

По кріпленням - знайшов я тоді в мережі 3д модель кріплень для XTRONS. Написано було, що підходить один в один. Скачав. На мою прозьбу @yuzo мені це люб'язно роздрукував.

Прийшов я в гараж це ставити, а ця зараза не підходить. Знав би, що буде стілки гемору - купив би так на ібеі і не мучився. Але довелося рівняти напильником.

Прийшов додому, передивився інші картинки - а то всьо було під Х5... Пам-пам. Хоч вийшли красиві, але довелося частину спилювати і підсилювати холодною сваркою.

Ну от, а далі я вже переключився на підсвітку ручок, швидку зарядку в карти та підсвітку салону

Якось так.
