DIY-driver, або рукоділкИ? Збираємо файний акумулятор для акумуляторного інструменту.

Опубліковано: 22 травня 22:06
Подія: 18 травня 12:57
Я їжджу на Nissan X-Trail IV
Чернігів, Україна

Є відома істина: коли собаці нічим зайнятися, в неї завжди наполіровані бубенці. Людина ж, коли не знає чим зайнятися має значно більше варіантів: як конструктивних, так і деструктивних.

Я не можу сказати, що мені прям нічим займатися, але все, що стосується руколіплення мені дуже заходить, особливо коли в тому є якась практична мета.

Захотілося трохи розбавити магнітольний контент, тим більше, зроблена в цьому дописі штука піде в авто і знадобиться для роботи в полі чи там, куди проблемно протягти 220В.

Тут треба допомога: цю частину блогу треба якось тегувати, щоби можна потім було згрупувати. Отже в мене в голові зʼявилися наступні варіанти:

  • DIY-driver (Do it yourself, driver) - водію, зроби то сам. Речі, котрі не стосуються автомобіля на пряму, але можуть бути корисними для власника і вдома і в авто.
  • РукоділкИ (з наголосом на останній склад) - ті «ділкИ», що роблять щось безтолкове руками. Зазвичай, купити таке готове дешевше і/або швидше.

В кінці можете прокоментувати, який варіант підходить краще, запропонувати свій, або чесно написати, що не треба таких дописів взагалі тут.


Сьогодні зробимо 21-вольтовий акумулятор для акумуляторної техніки своїми руками. Взявши DIY набір на алі і купивши акумулятори на ОЛХ.

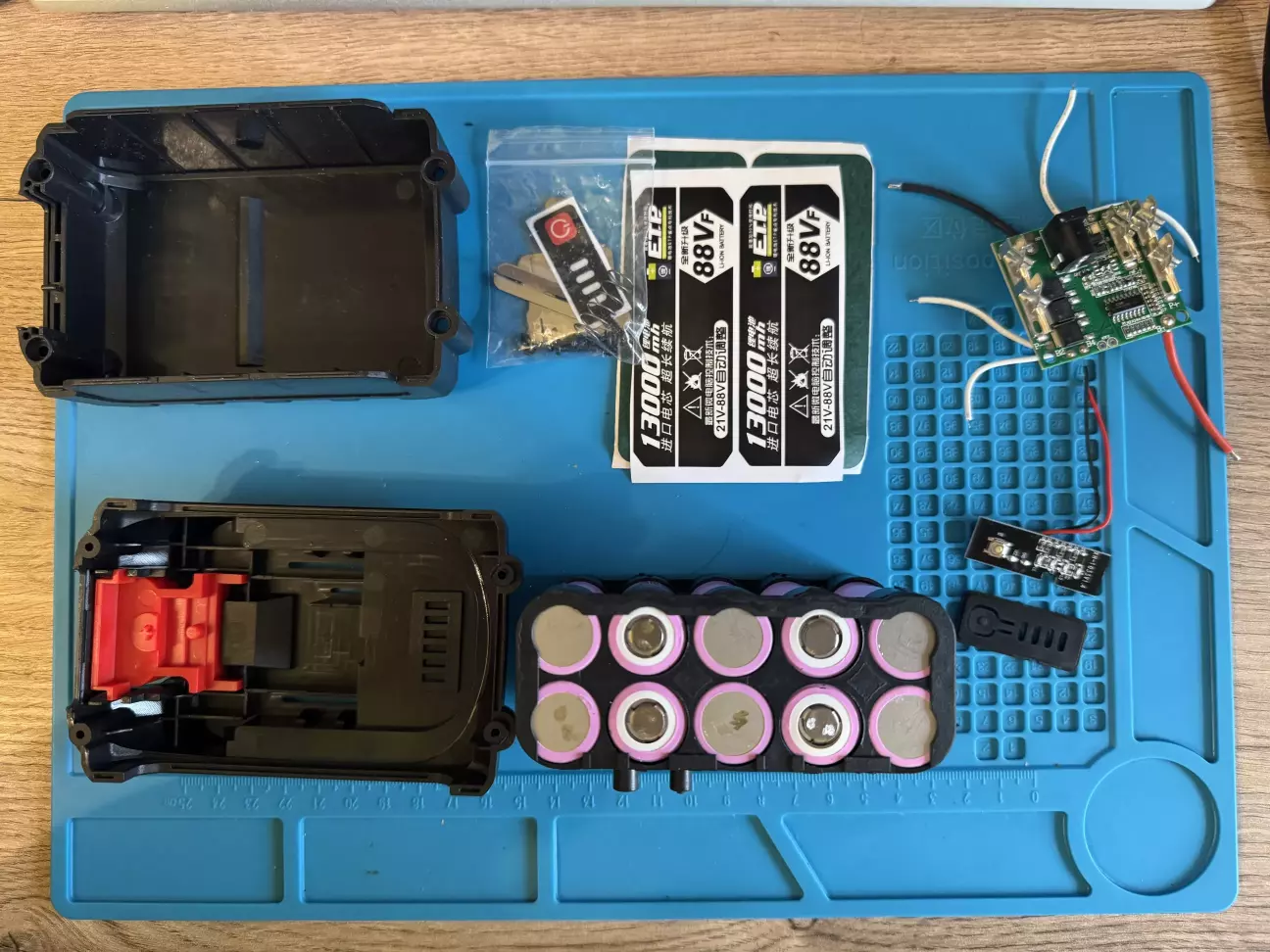

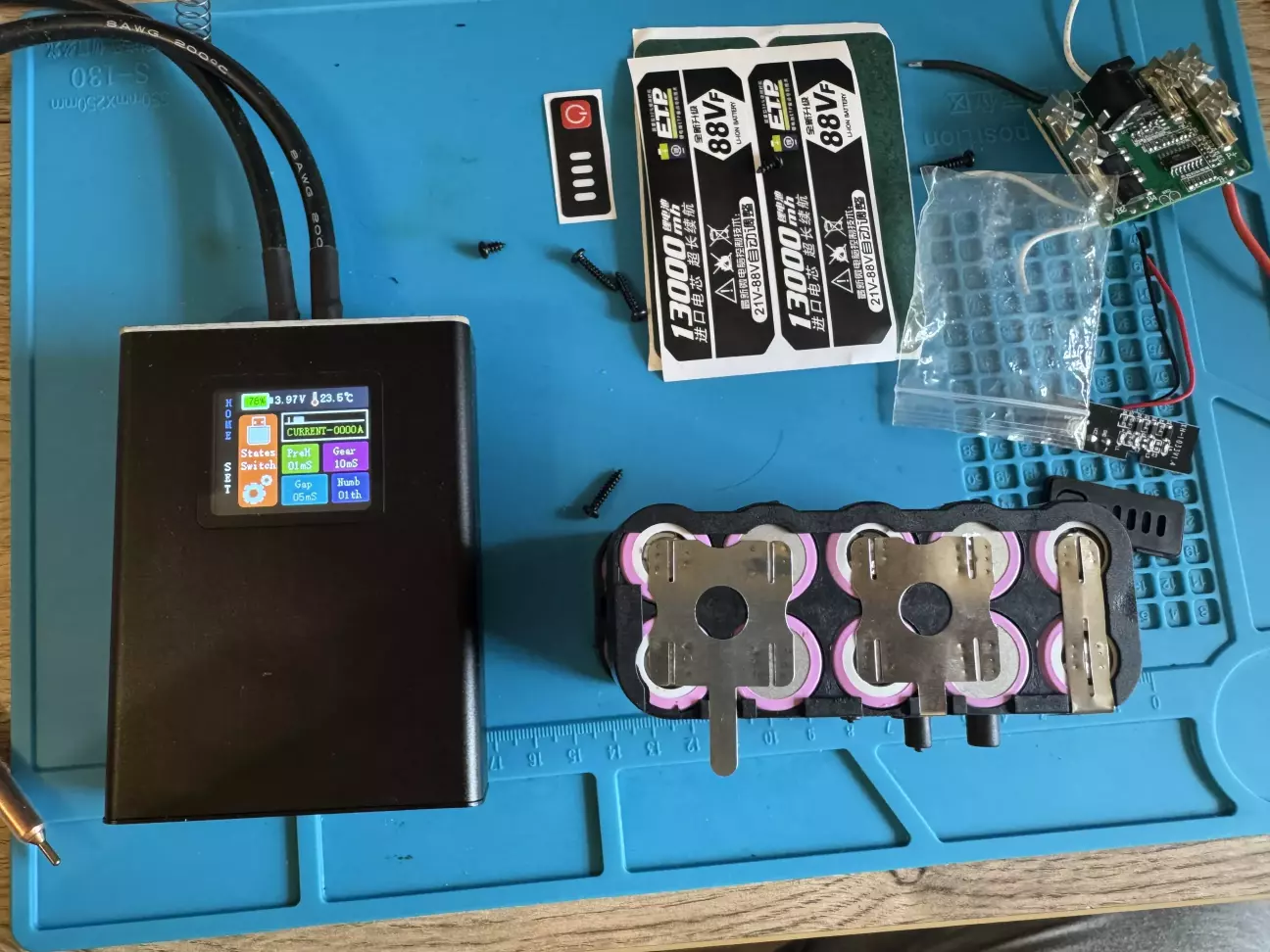

Ось так виглядає розкладений набір юного садиста. Але він уже сфотографований, коли акумулятори були підготовлені.

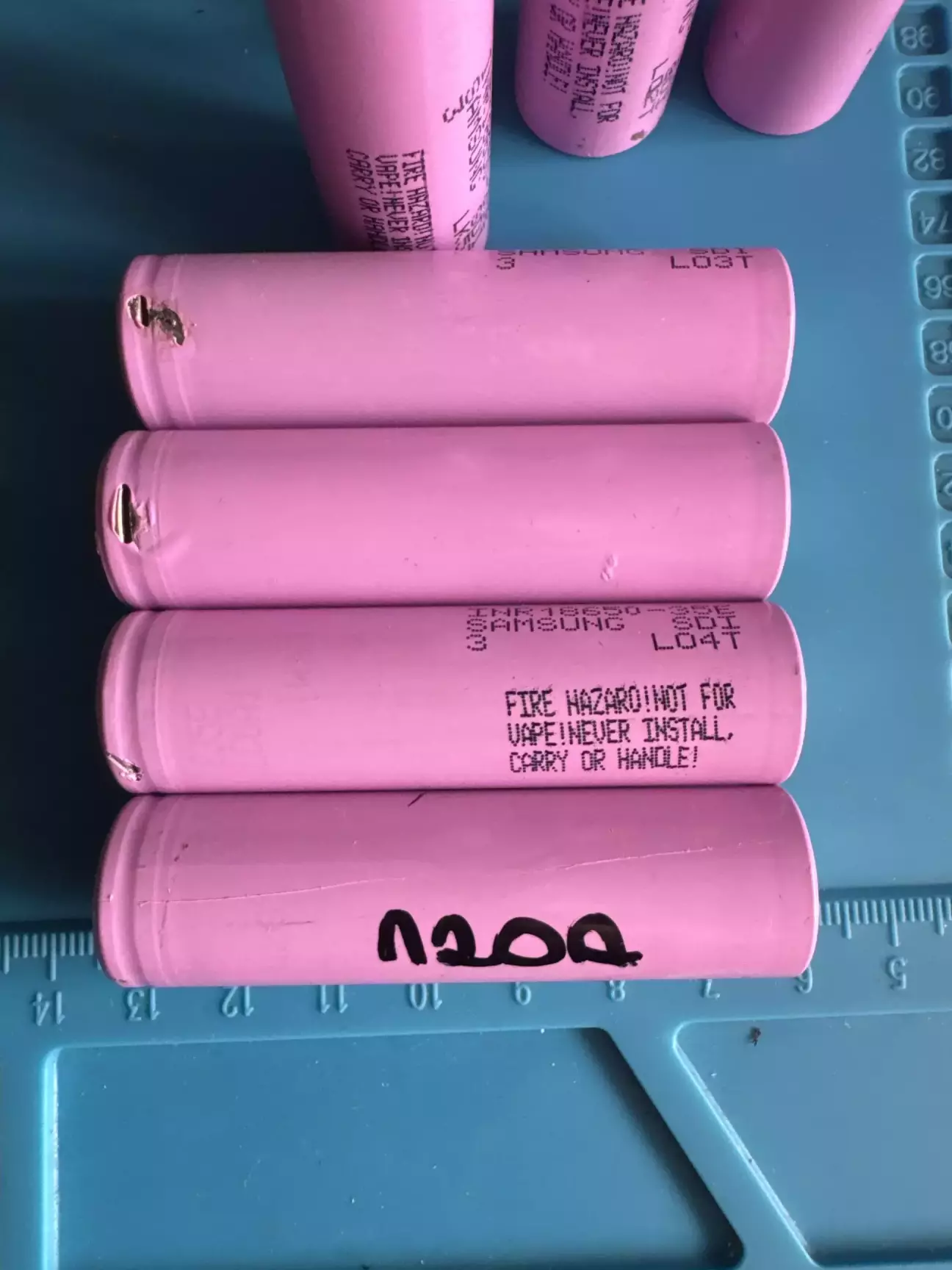

Акумулятори не вперше беру на ОЛХ у людей, котрі розбирають браковані акумуляторні блоки автівок і всяких зарядних станцій. Раніше завжди було все норм, цього разу 4 з 10 треба було додатково перевірити, бо на 3х були сліди короткого замикання (при розбірці це буває, якщо поспішати і на одному була цифра 1200, що для Samsung INR18650 35E з їх ємністю до 3500mAh (дивлячись яку методу заміру застосувати), дуже мало.

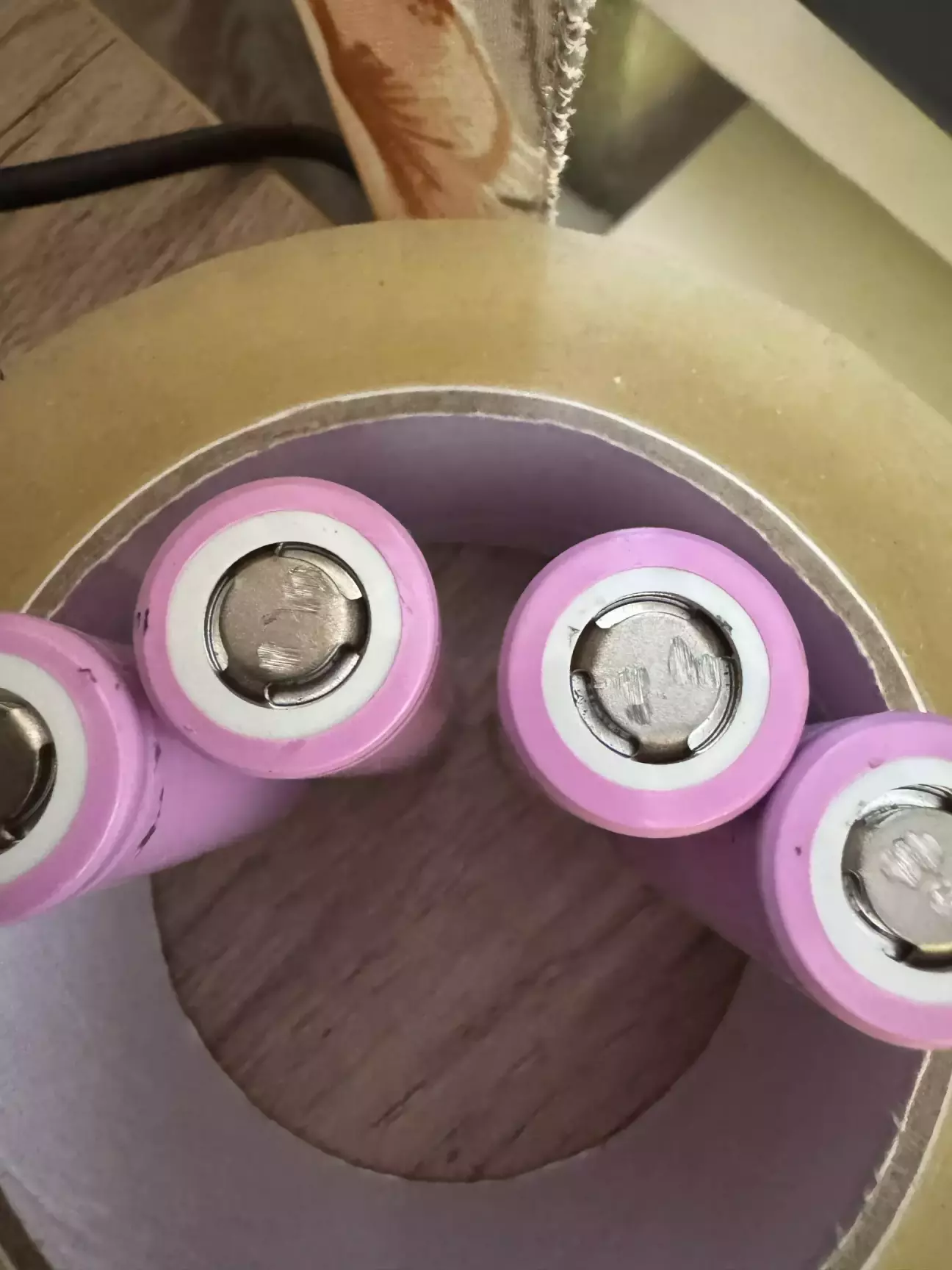

Коротше, всі 4 були прогнані через IMAX B6 з ємністю далеко за 3200 при розряді до 3В, коли садити можна до 2.65В, і запитання до них відпали.

Але тут питання до вас: чи цікаво детальний опис як працює в як застосовувати IMAX B6?


Наступний етап - дремель, відрізний диск і позбивати залишки старої контактної зварки.

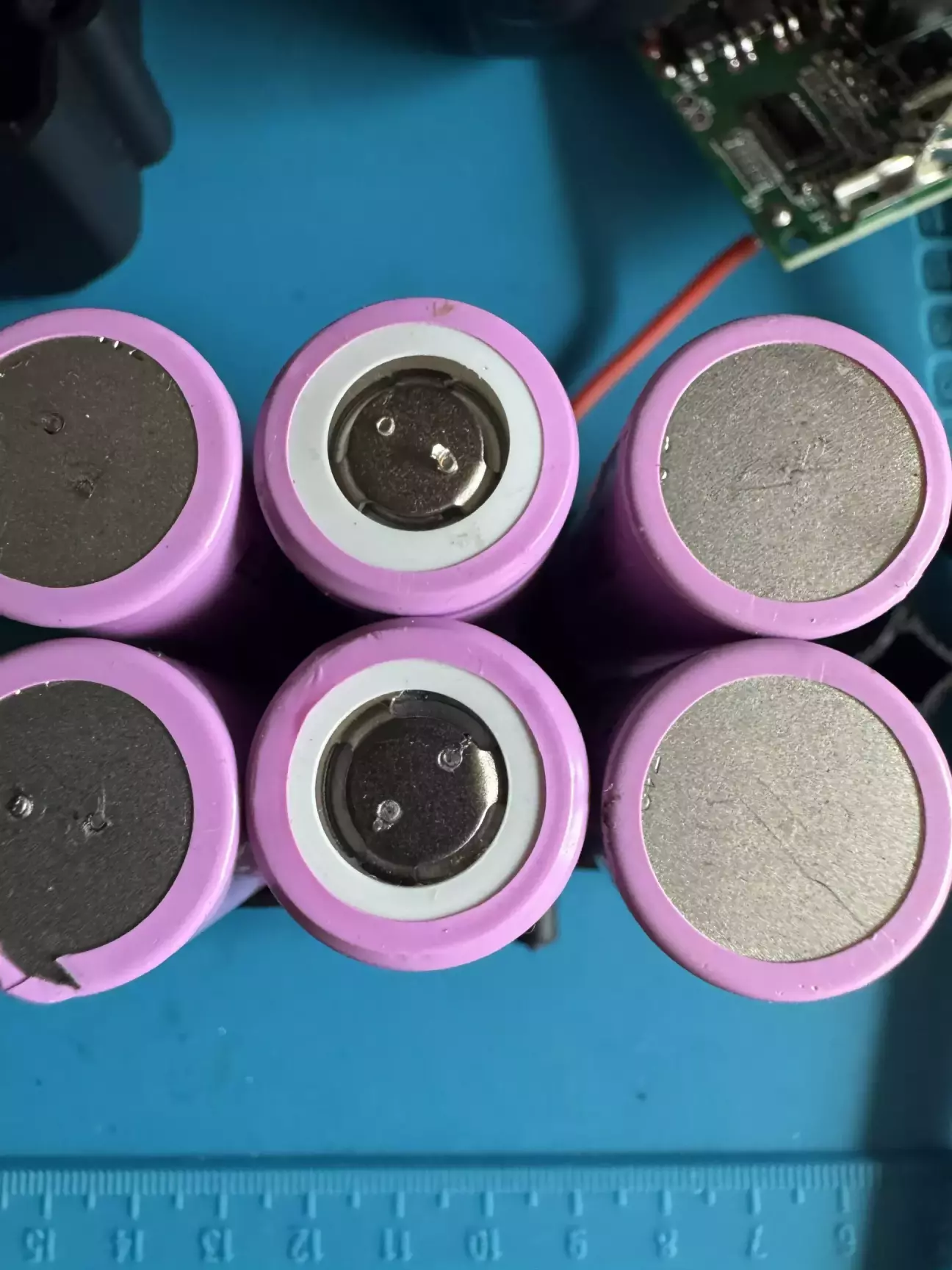

На деяких елементах її зовсім немає і відповідно дуже схоже, що то і був брак через що збірку пустили під ніж.

Якщо копнути глибоко, ці акумулятори допускають струм розряду до 13А. Робити нам треба 2p5s збірку (по 2 в паралель, 5 послідовно), щоби на виході вийшло 21В на повністю зарядженій батареї і пікова струмовіддача 26А, або приблизно півкіловата миттєвої потужності. Цього вистачить для більшості акумуляторної техніки.


Існує тисяча і один спосіб, як зʼєднати акумулятори в батарею. Насправді паяльник для кастрюль працює непогано, нічого від нього акумуляторам не буде, але давайте розглянемо «правильний» спосіб: зварювання за допомогою точкового зварювального апарату для акумуляторів.

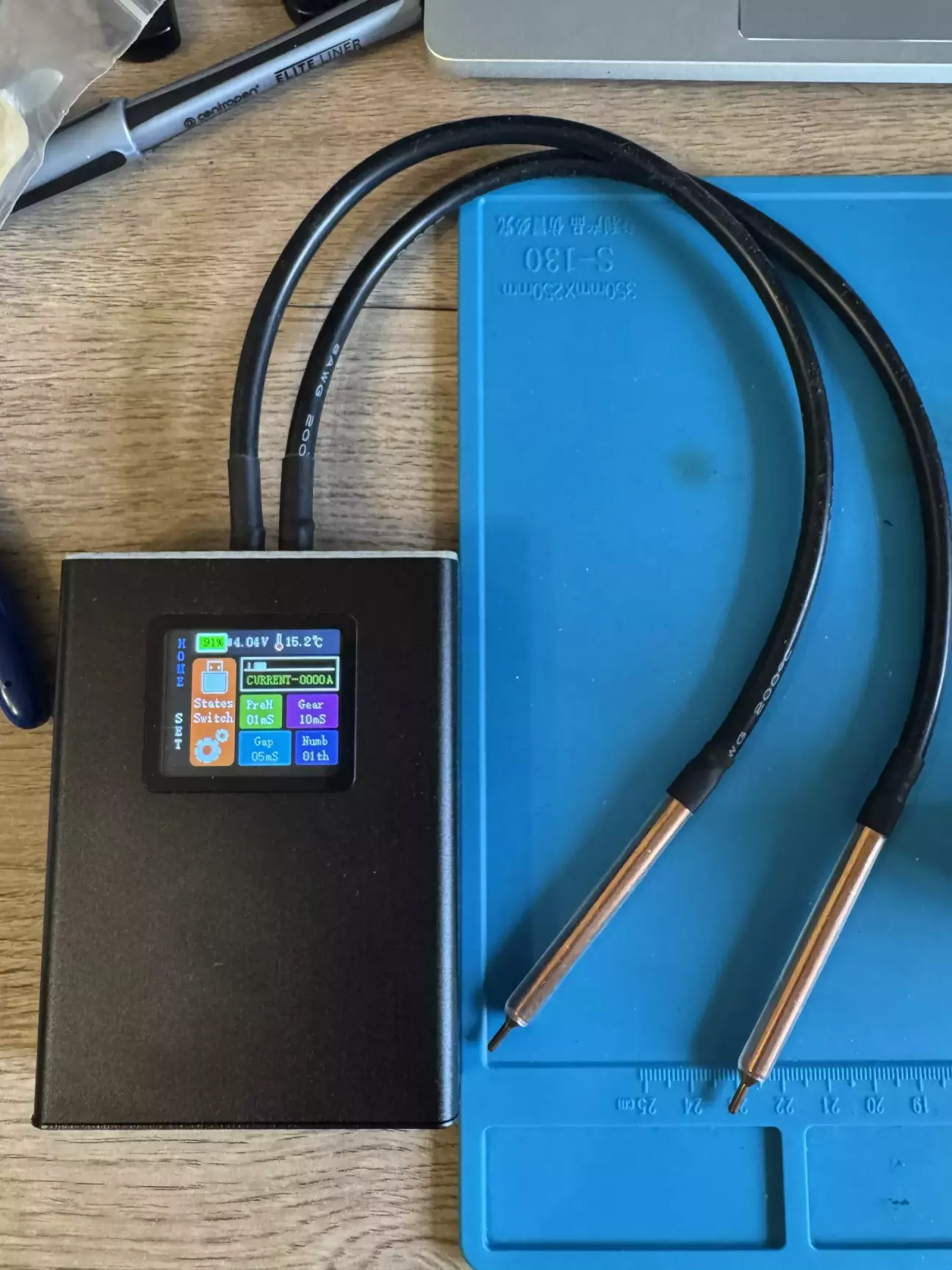

В мене є ось такий, теж на акумуляторі:

Варить як проклятий, з першого імпульсу, приварене не відірвати. То ж починаємо

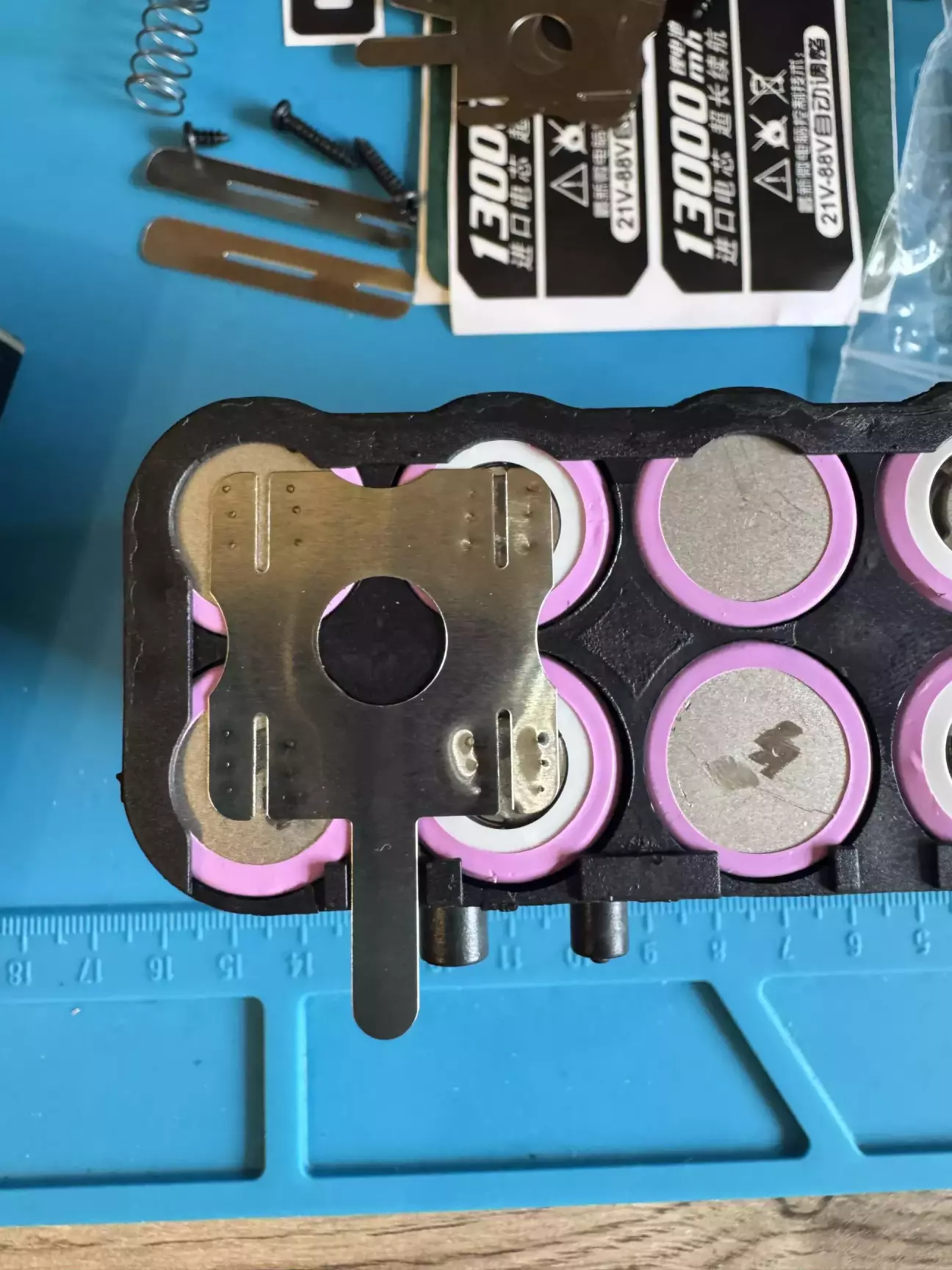

І закінчуємо. По три пари точок на кожну сторону батарейки, і того 60 імпульсів. По залишку до і після заряду можна порахувати, що мінімум на 360 імпульсів на одному заряді можна попрацювати.

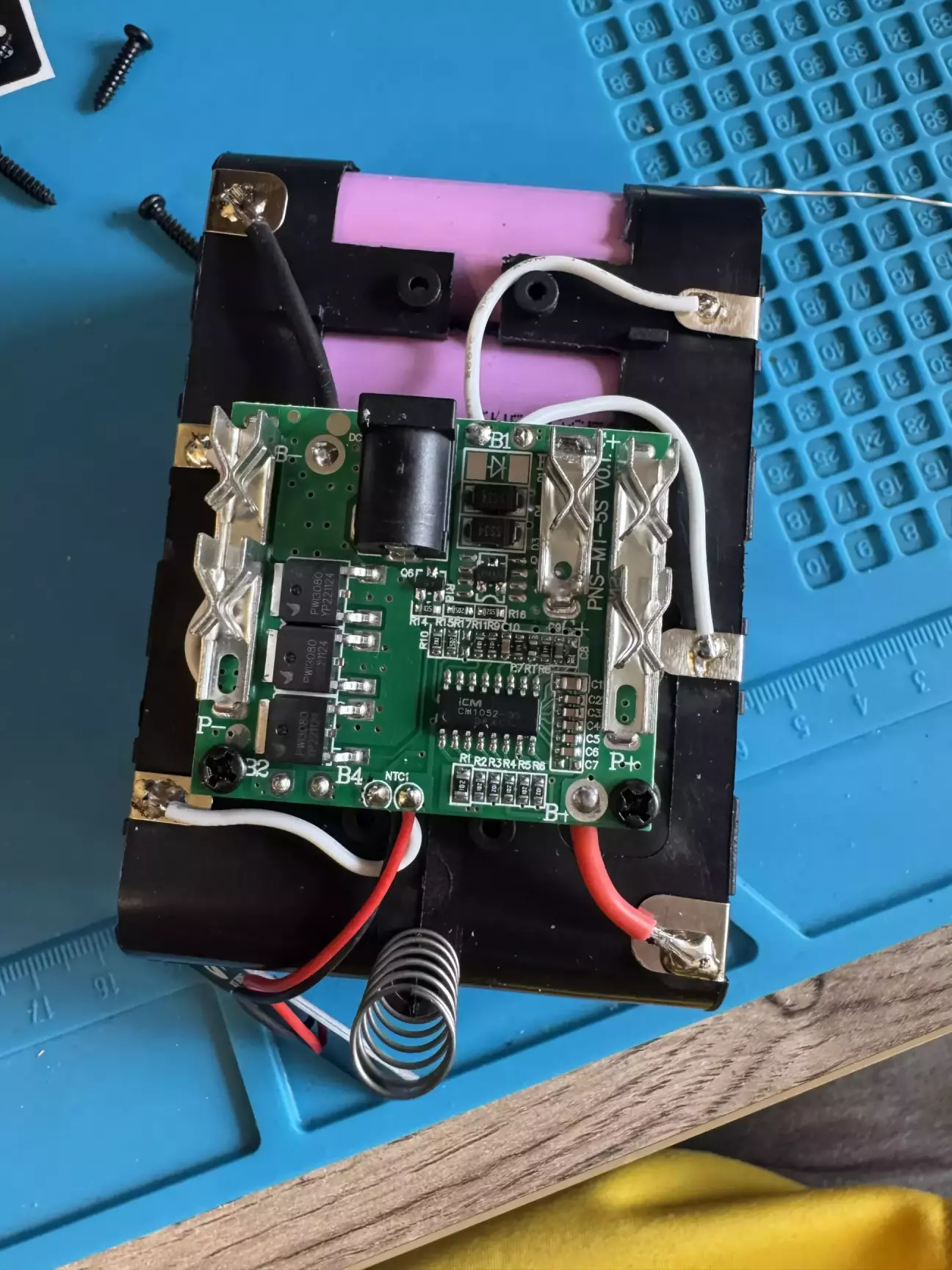

Далі не читаючи інструкції прикидуємо куди який дріт балансира йде і паяємось. Активного балансира в цій BMS немає, вона лишень зупиняє заряд коли хоча б одна з банок досягає 4,2В це не правильно, але відбалансувавши всі акумулятори про це можна забути і забити.

Припаялися без інструкції. Все вірно, зарядка йде, окрім відсутності індикації заряду.

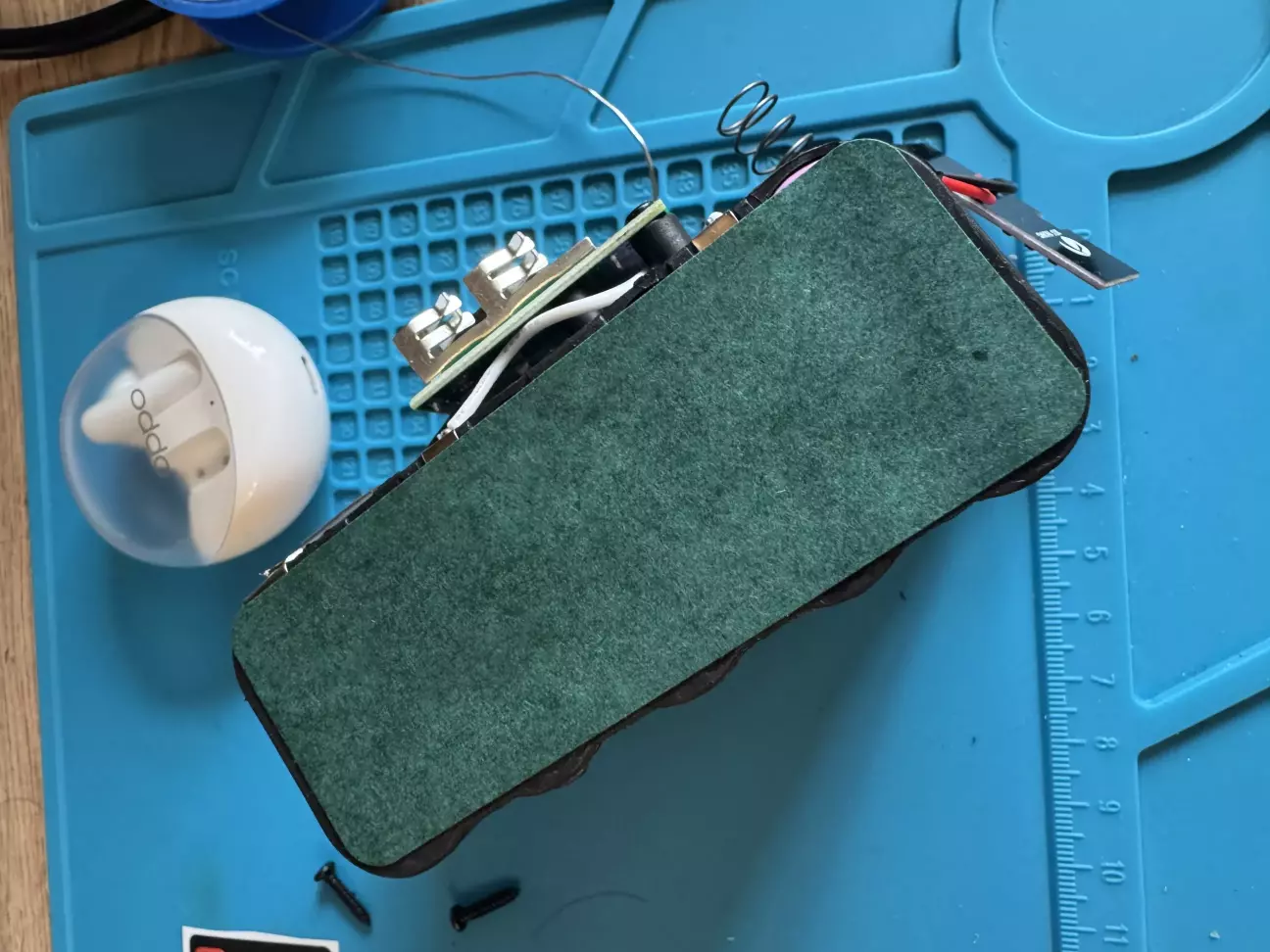

Заізолювалися комплкектним паперером

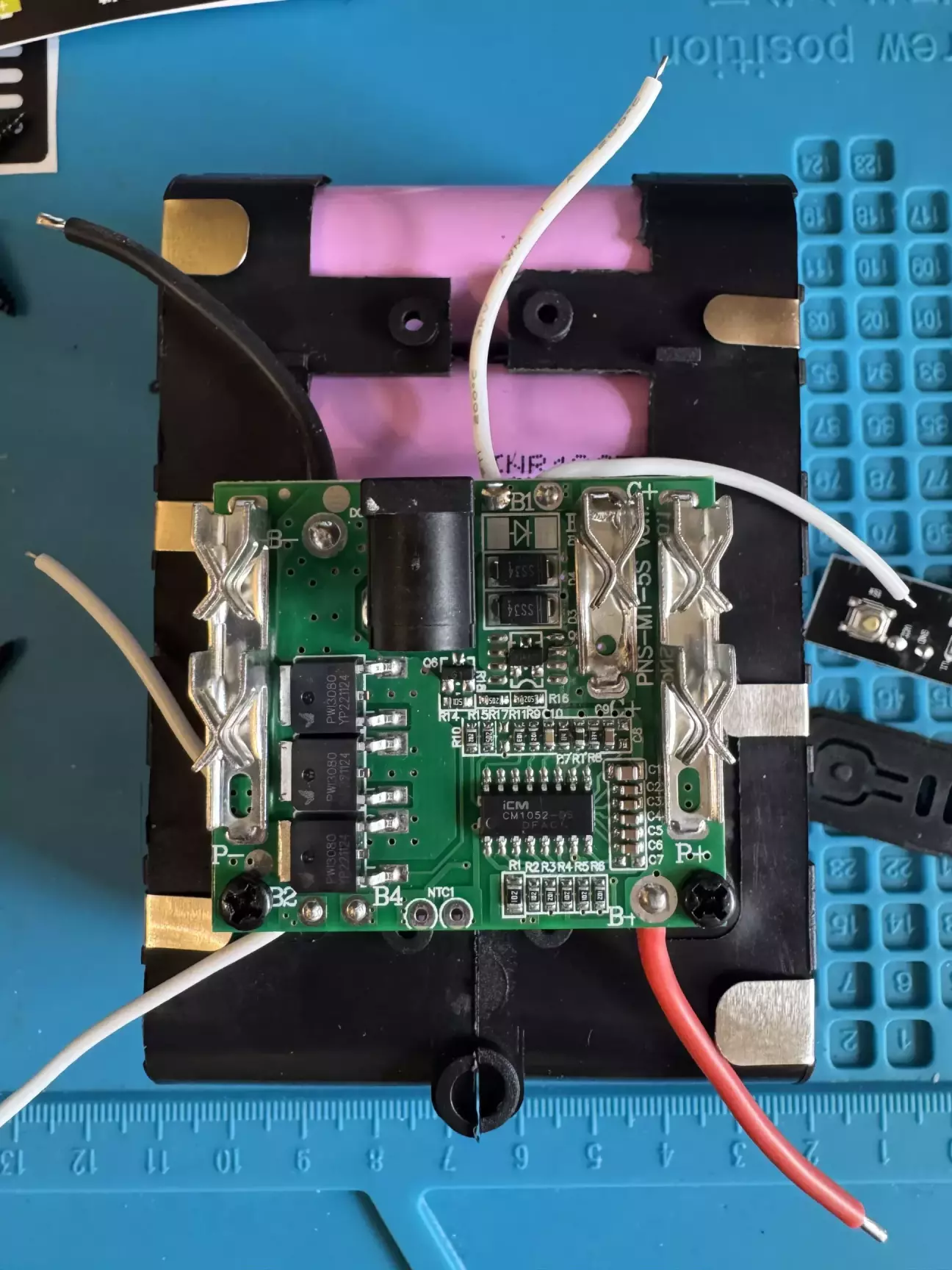

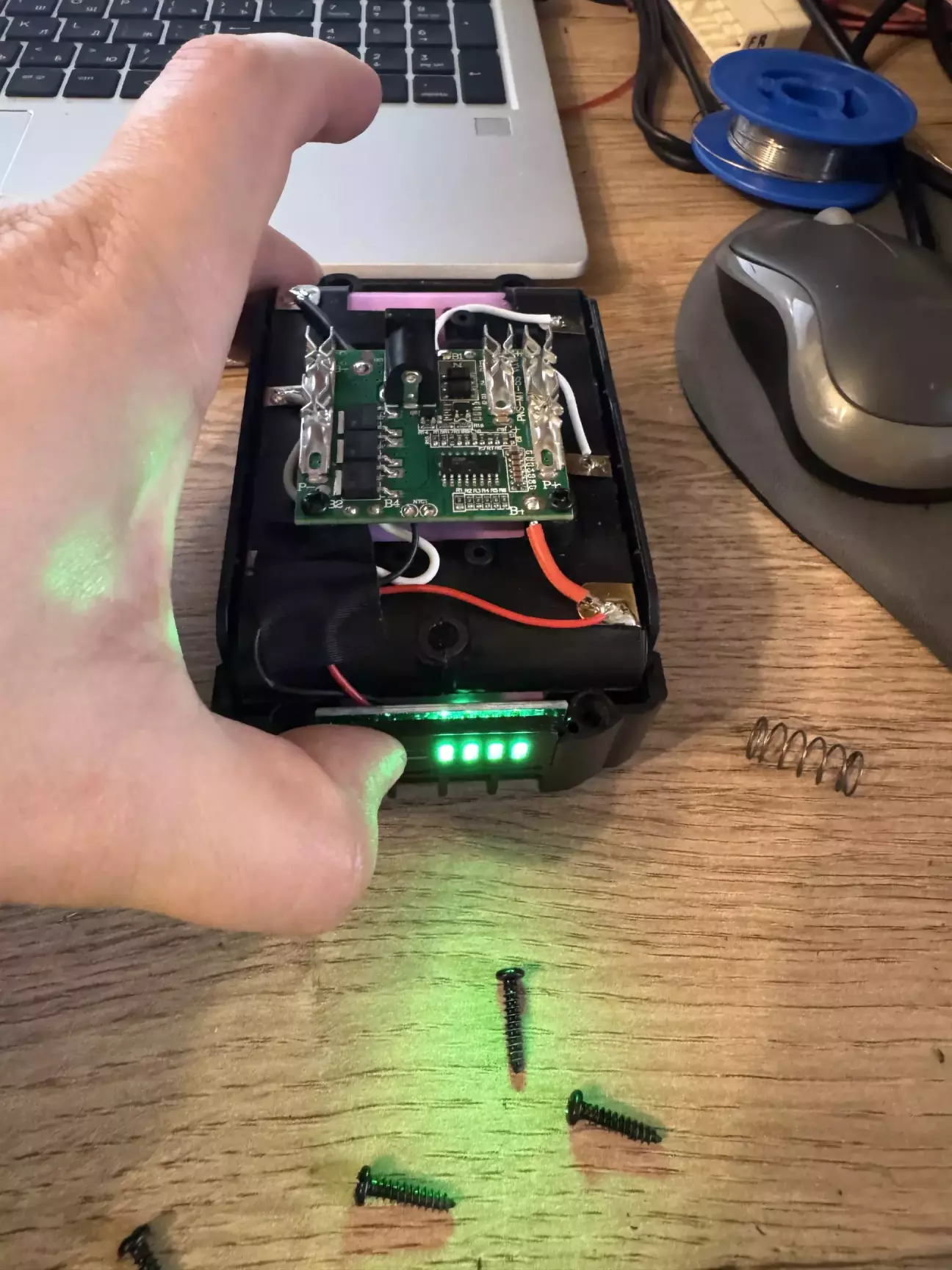

Прочитав інструкцію і припаяв червоний дріт правильно, індикація запрацювала.

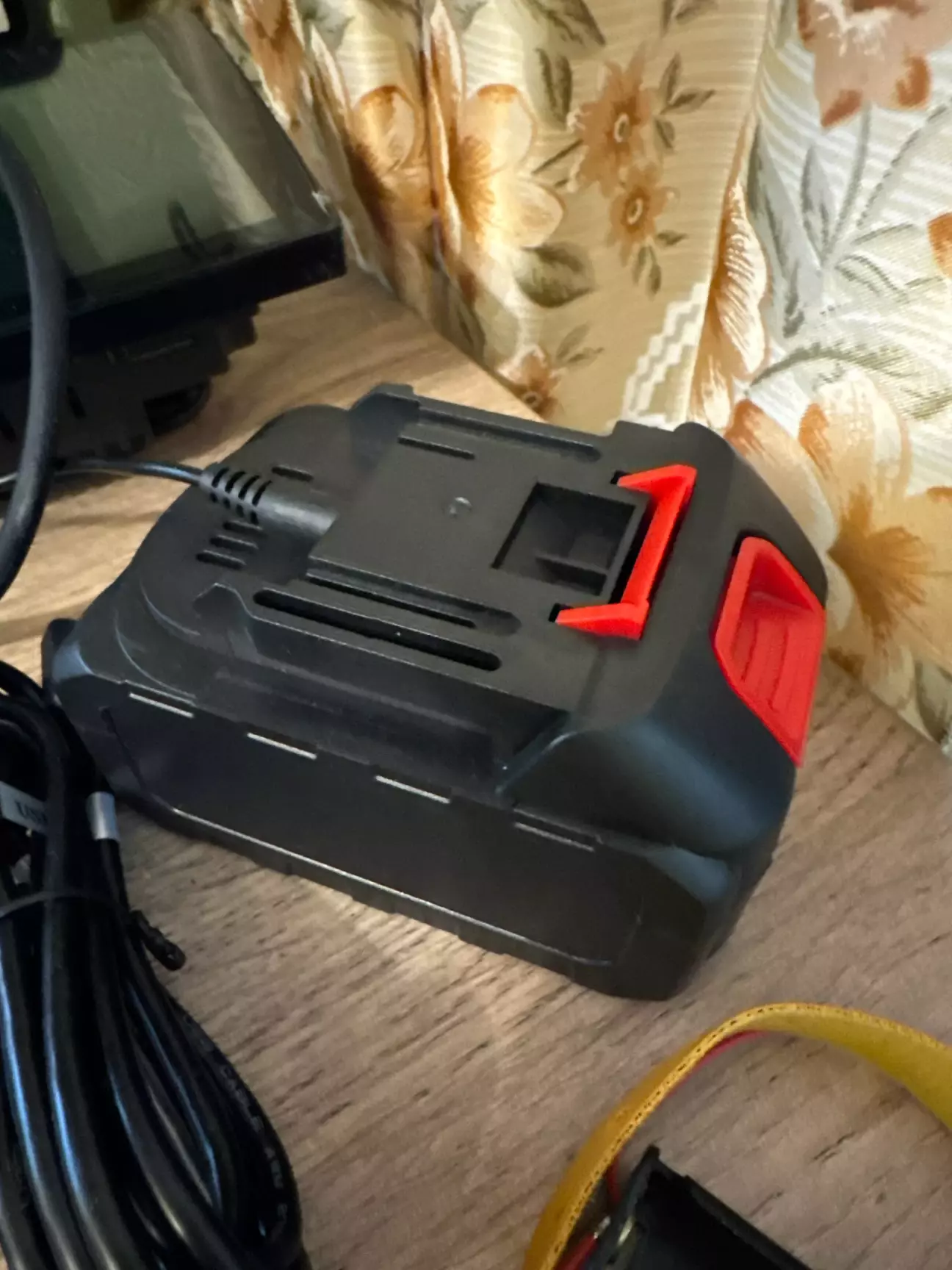

З інструментом в комплекті була зарядка потужністю 1А. Це не витримує жодної критики, оскільки вибрані мною акумулятори можуть заряджатися струмом 1С, тобто 3,5А або так як в мене 2 банки в паралелі то 7А. Це обмеження ми виправимо в наступному дописі, звісно, якщо це вам цікаво.

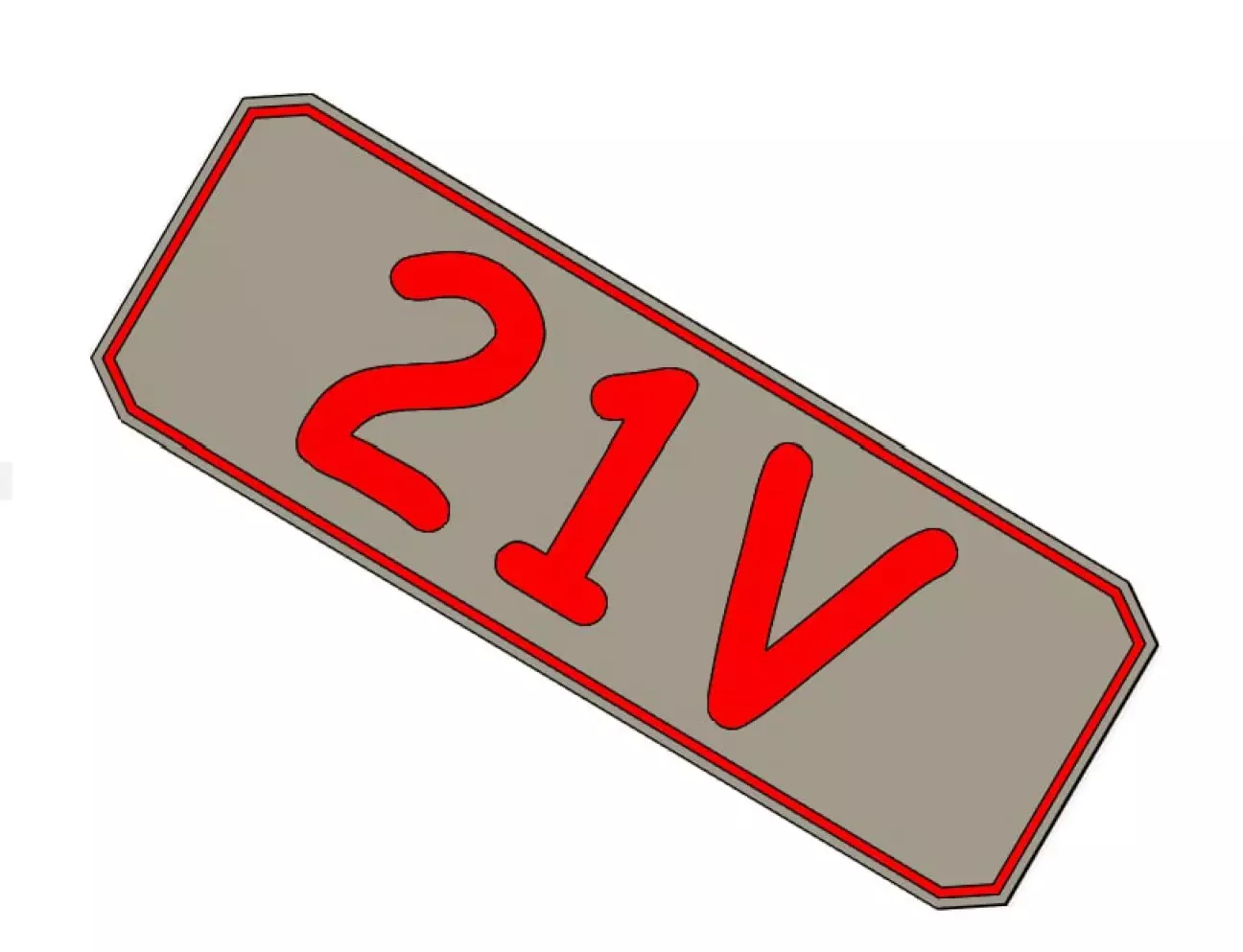

Наступний крок: Приклеїти наклейку з комплекту не хотілось, бо там все на китайському, тому проєктую в Fuision 360 плашку товщиною 0.6мм (якраз на три шари друку)

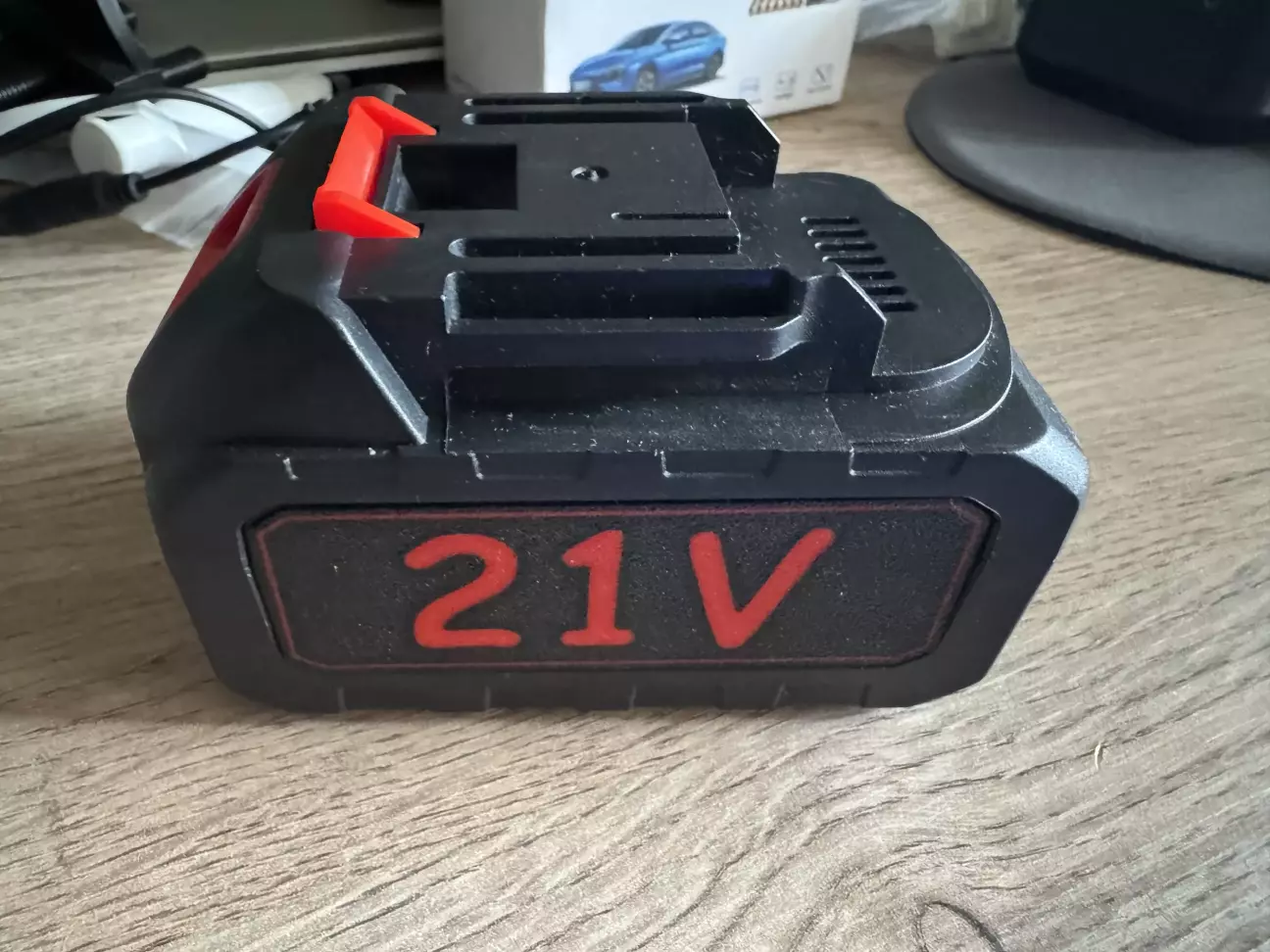

Друкую трьома кольорами: чорний, червоний і останній шар білий, бо інакше червоний буде темним. Пару капель суперклею і ось такий акумулятор готовий.

Параметри:

  • напруга повністю зарядженого 21В,
  • ємність ~130Wh, або 7Аh при 21В (точніше правильно рахувати при 18,5В), або 35Ah при 3.7В чи то 35000mAh, якщо перерахувати на звичне маркування павербанків.
  • максимально допустимий струм: 26А

Використані матеріали та інструменти:

  • паяльник
  • DIY набір для збірки акумулятора з потрібними параметрами - 5.15$ або 216 грн
  • Акумулятори (80 грн штука, 880 грн з доставкою). Посилання не даю, варіантів багато, остання посилка мені була не ідеальна, що показав в цьому дописі.
  • Викрутка
  • (опційно)точковий зварювальник для акумуляторів
  • (опційно)IMAX B6 зарядний пристрій (про нього іншим разом)
  • (опційно) 3d принтер з AMS

Так, можна піти і купити акумулятор, але за мінімум 950 грн буде 4Ah, а ніяк не 7 (що на 75% більше) в тому ж розмірі, та і струм піковий в ньому буде нижче точно. На додачу для мене це розвага.

Тим, хто уважно читав:

  • як назвемо рубрику?
  • чи варто продовжувати цю серію?
