HVAC заслонка пічки на Nissan Rogue t32 (думки)

Частина 1

https://driver.top/exp/651286/

Частина 2

https://driver.top/exp/706245/

Епідемія зламаних заслінок клімату Nissan Rogue:

 Анатомія інженерного провалу та як його лікувати (без болгарки)

Останнім часом у клубі почався масовий падіж приводів заслінок пічки (Blend Door Actuator). Симптоми класичні: тріскіт під торпедою, зависання температури на холоді або спеці. Народ панікує, замовляє американські «кіти» по $405, друкує милиці з MakerWorld і навіть готує болгарки, щоб різати корпус HVAC.

Зупиніться. Перш ніж займатися автомобільною гінекологією та розпилювати моноліт пічки, давайте розберемо математику та фізику того, чому цей вузол взагалі вмирає. Проблема не в тому, що пластик поганий. Проблема в тому, що софт Nissan — тупий.

1. Першопричина: Як 36 кг сліпої люті вбивають пластик

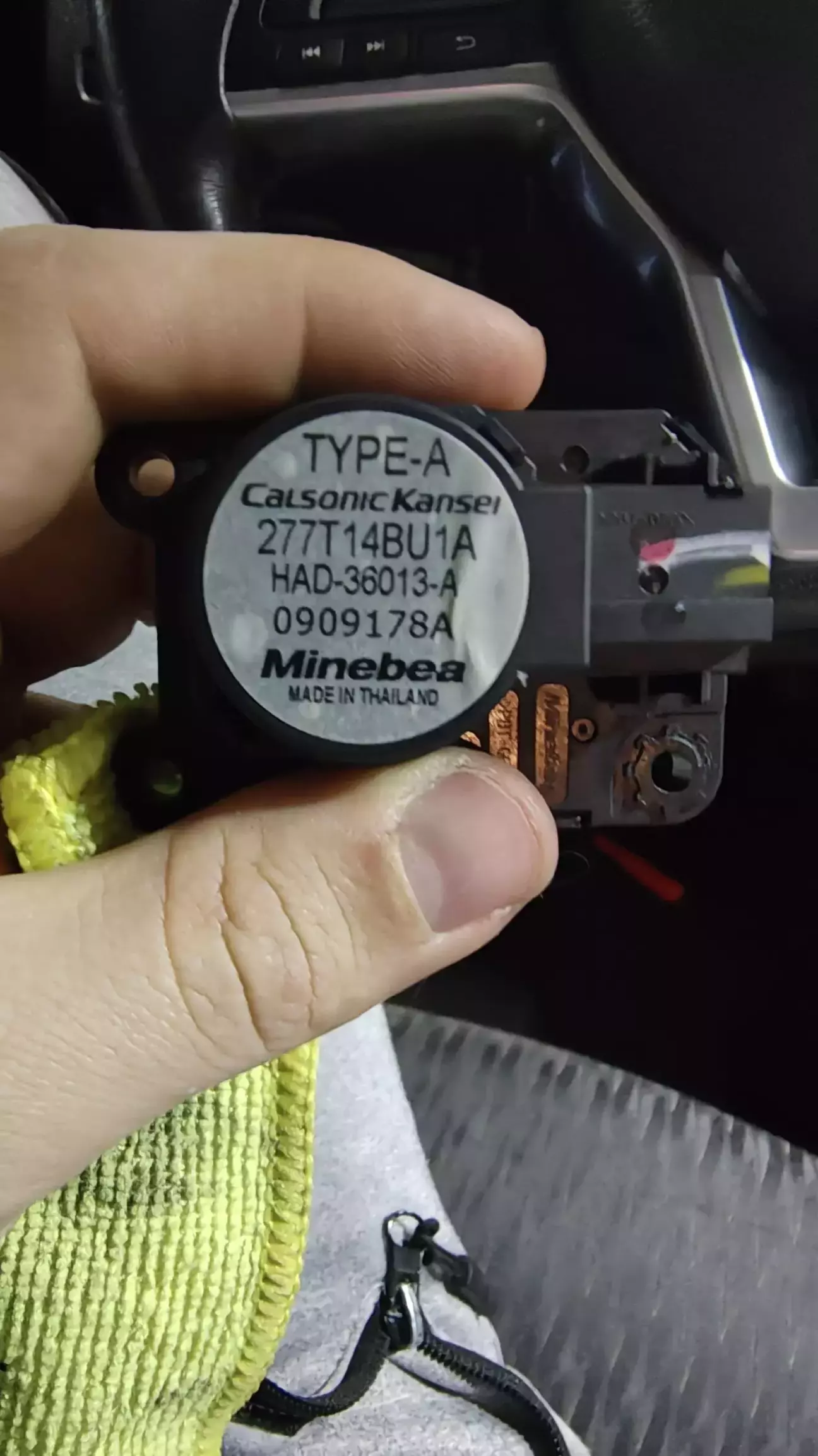

Всередині актуатора стоїть 4-фазний уніполярний кроковий двигун Minebea HAD-360 з редуктором 360:1. У блоці клімату (Auto Amp) немає жодного зворотного зв'язку — ні потенціометра, ні відстеження зворотної ЕРС (Back EMF). Мізки машини абсолютно сліпі.

Як працює логіка Nissan:

 * Щоб перевести заслінку від краю до краю, потрібно, умовно, 1000 кроків мотора.

 * Комп'ютер, щоб гарантувати 100% закриття потоку, завжди видає таймер на 1300 кроків.

 * На 1000-му кроці заслінка фізично сідає в жорсткий упор корпусу.

 * Решту 300 кроків (це близько 5-7 секунд) мотор безперервно довбає вже заклинену заслінку, пропускаючи магнітні фази з характерним тріском.

Математика руйнування:

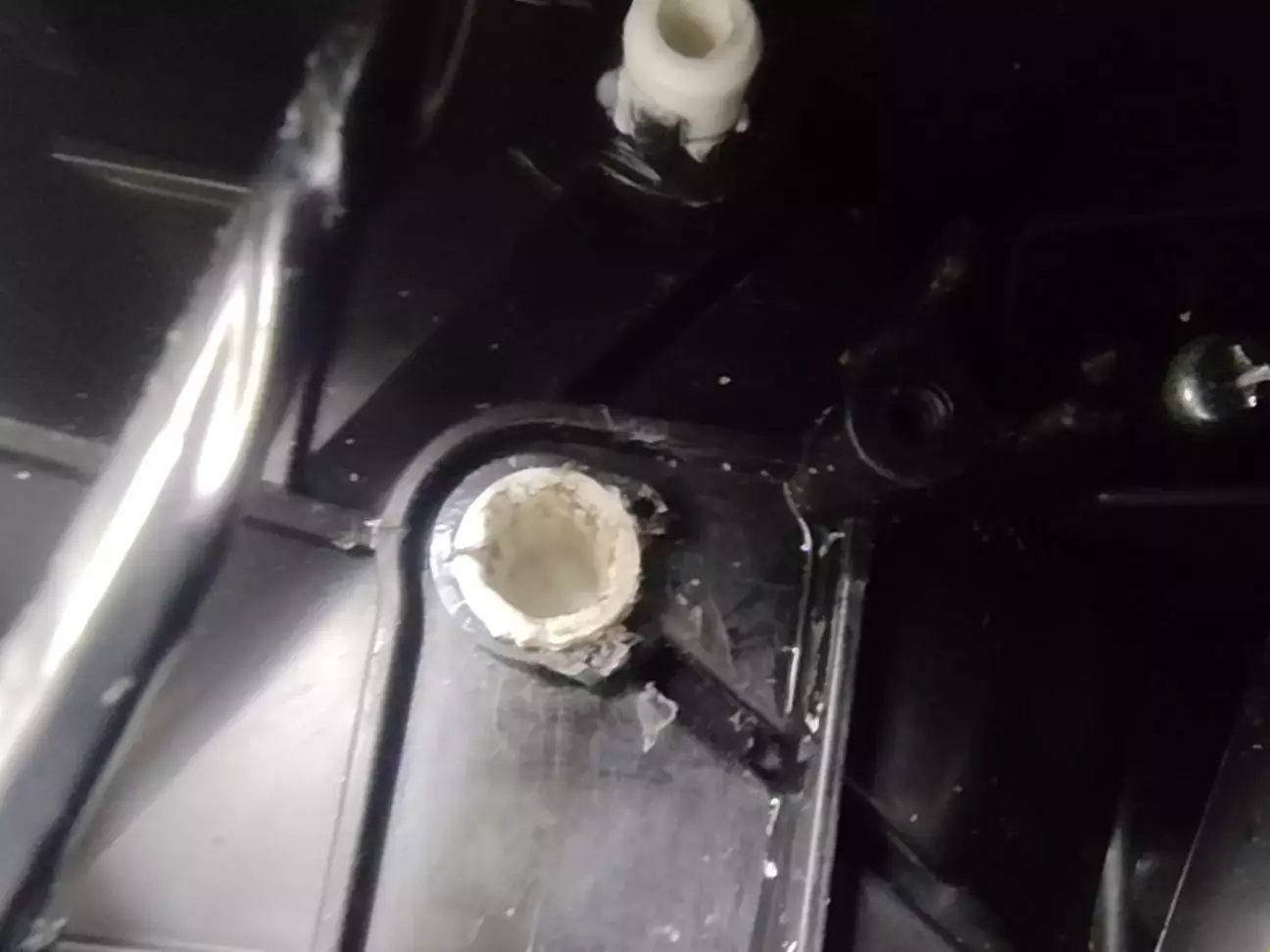

Згідно з даташитом на двигун Minebea, його момент при заклинюванні (Stall Torque) становить 1.45 Нм. На радіусі втулки заслінки це генерує дикі 36 кг чистого радіального пресу. Шестигранний вал актуатора працює як клин: він зсередини розпирає порожнисту пластикову втулку. Додайте сюди постійний нагрів від радіатора пічки — і за кілька років ці 36 кілограмів циклічного розширення гарантовано розривають втулку навпіл.

2. Чому розбірні 3D-шестерні (як на MakerWorld) — це шлях в один кінець

Народ масово кинувся друкувати розбірні шестерні з гніздом під шестигранник ставити цангові шестерні. Це зручно монтувати, але це не лікує хворобу.

Якщо ви ставите міцний PETG і залишаєте стоковий струм, ці 36 кг динамічного удару нікуди не зникають. Вони просто йдуть далі по ланцюгу. Ви зміцнили зовнішню ланку, тож тепер мотор із тим самим зусиллям виламає саму заслінку або її петлі глибоко всередині корпусу HVAC. Саме тому люди вже збираються різати пічки — вони самі перенесли точку руйнування всередину.

3. Моє хардкорне рішення (Механічний моноліт V37.2)

Для своєї машини я обрав шлях абсолютного запасу міцності без втручання в проводку.

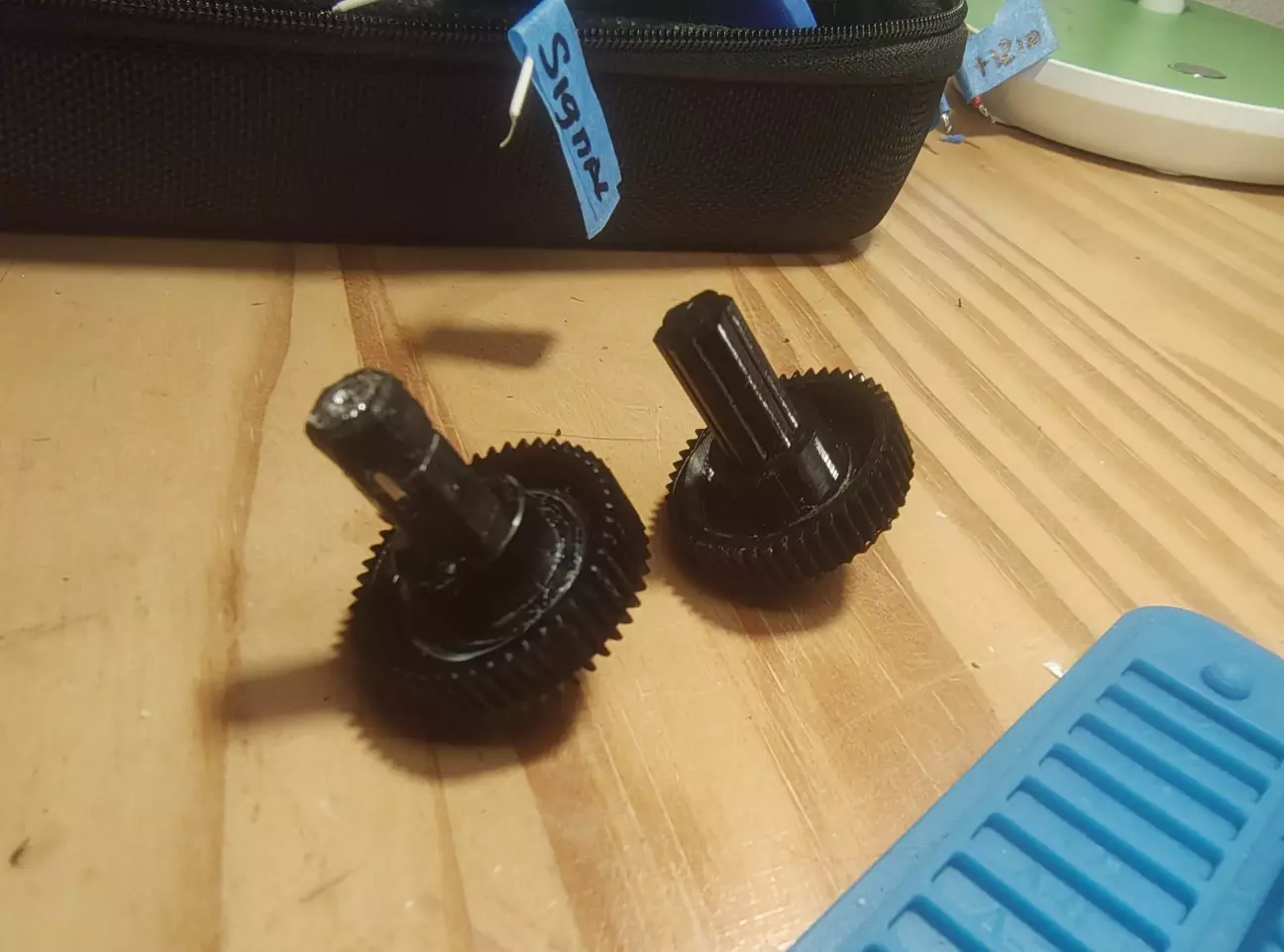

Я змоделював і надрукував із PETG нерозбірну шестерню, поєднану з посиленим зовнішнім брекетом (товщина стінки 9 мм), який працює як корсет для зламаної заводської втулки. Головний секрет: уся порожнеча між валом і втулкою намертво залита двокомпонентним епоксидним клеєм Bison. Це перетворило порожнисту деталь на суцільний композитний циліндр, розірвати який зсередини практично неможливо.

Але треба бути чесним: це теж шлях в один кінець. Якщо колись (суто гіпотетично) розірве і це епоксидне з'єднання, далі настане справжній інженерний армагеддон і канібалізм вузла. Доведеться наосліп висвердлювати запечений композит, заганяти туди металеві штифти чи анкери, бо живого місця там вже просто не залишиться.

4. План «Б» для спільноти:

Електронний намордник

Оскільки мізки клімату рахують лише час, а не струм, ми можемо штучно «придушити» актуатор.

Концепт (Proof of Concept):

 * Внутрішній опір кожної фази мотора — близько 84 Ом.

 * Беремо 4 звичайні резистори номіналом 82 Ом (потужністю 1-2 Вт).

 * Впаюємо їх послідовно в 4 керуючі дроти актуатора (два дроти живлення +14V не чіпаємо).

 * Це зменшує струм зі 166 мА до 84 мА і ріже крутний момент рівно вдвічі.

 * Замість руйнівних 36 кг пластик отримує безпечні 15-18 кг пресу. Цього з головою вистачає для щільного закриття, але замало для руйнування.

Щоб перевірити це без ризику і не різати рідну косу, достатньо спаяти 10-сантиметровий подовжувач-перехідник (фішка «тато-мама») із впаяними резисторами. Встромили — перевірили. Якщо раптом плата викине помилку по нижньому порогу струму — просто витягли перехідник, і машина знову в стоку. Пропоную комусь із тих, у кого зараз знятий актуатор, стати бета-тестером.

5. Фінальний висновок: Ідеальний рецепт

Зваживши всі механічні ризики та наслідки, остаточним і найправильнішим рішенням для масового ремонту буде потрійне комбо:

Розбірна шестерня (для зручності монтажу) + Армування зовнішнім брекетом (корсетом для втулки) + Електронний «намордник» (для усунення першопричини).

Тільки так ми забираємо руйнівну силу у мотора і гарантуємо, що вузол житиме стільки ж, скільки й сама машина, без

ризику колупати пічки болгаркою.
