Збірка компресора кондиціонера BOSCH BEHR R12

Збірка компресора кондиціонера BOSCH BEHR R12

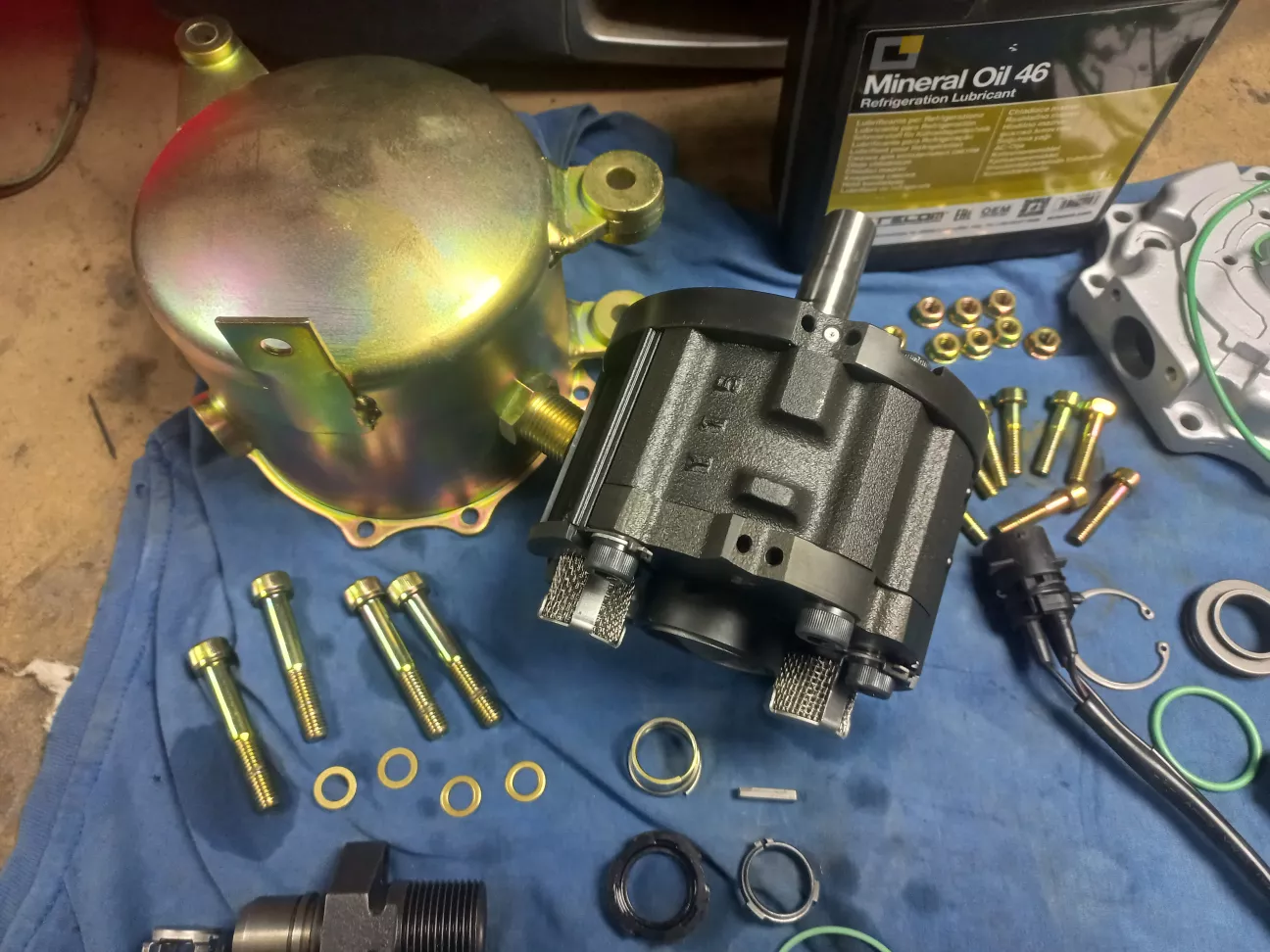

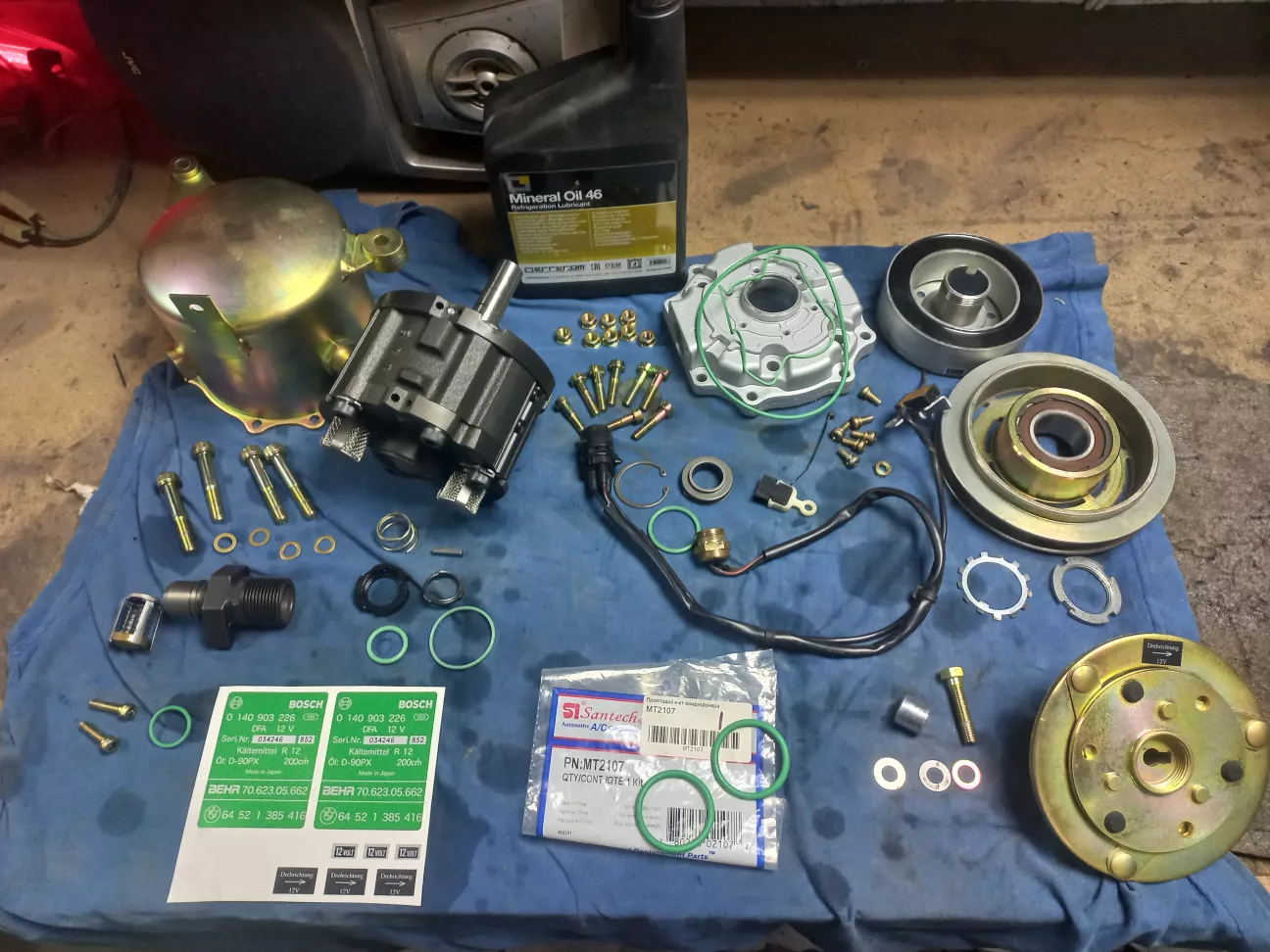

Все готово - нарешті, можна зібрати компресор.

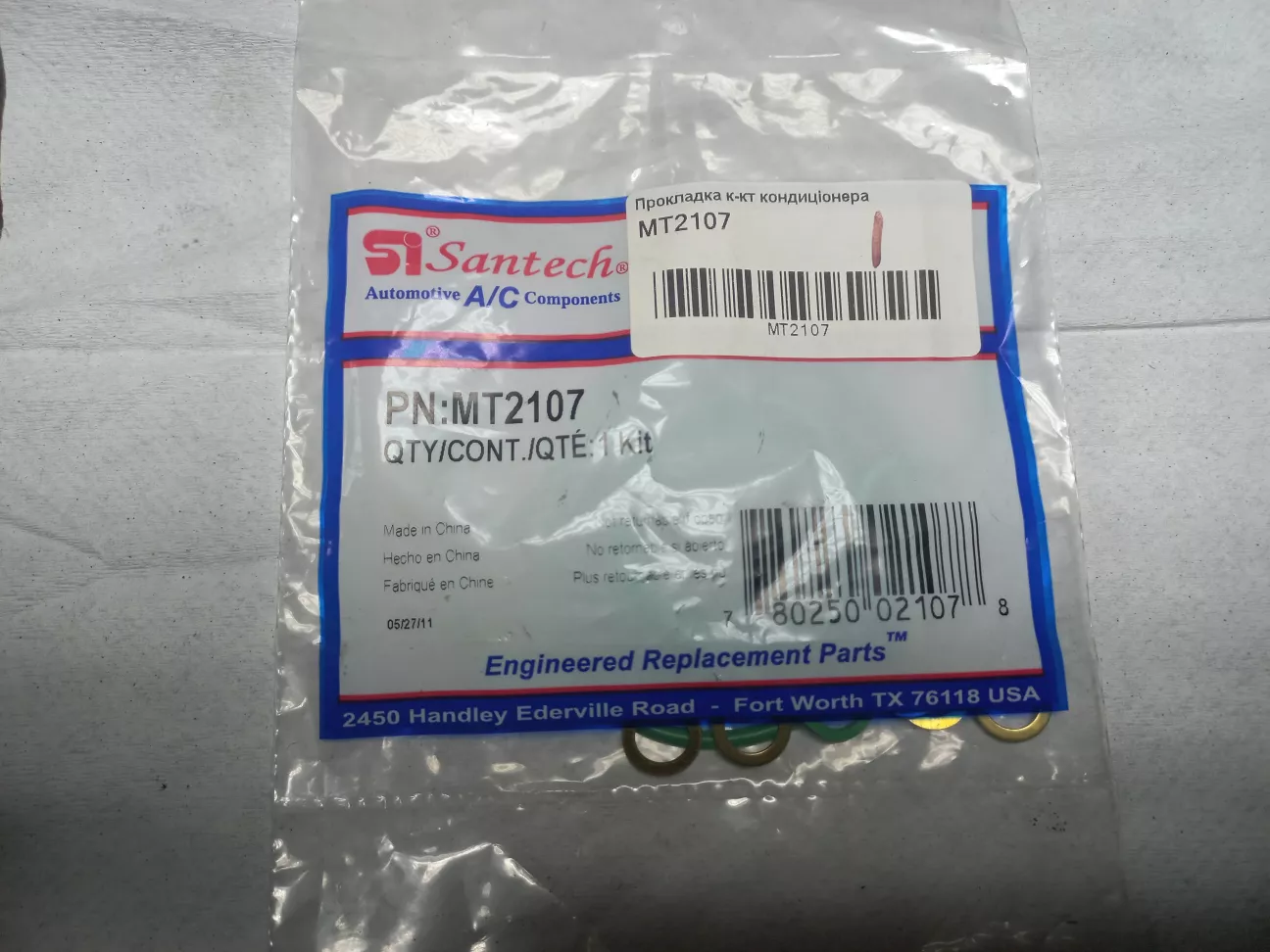

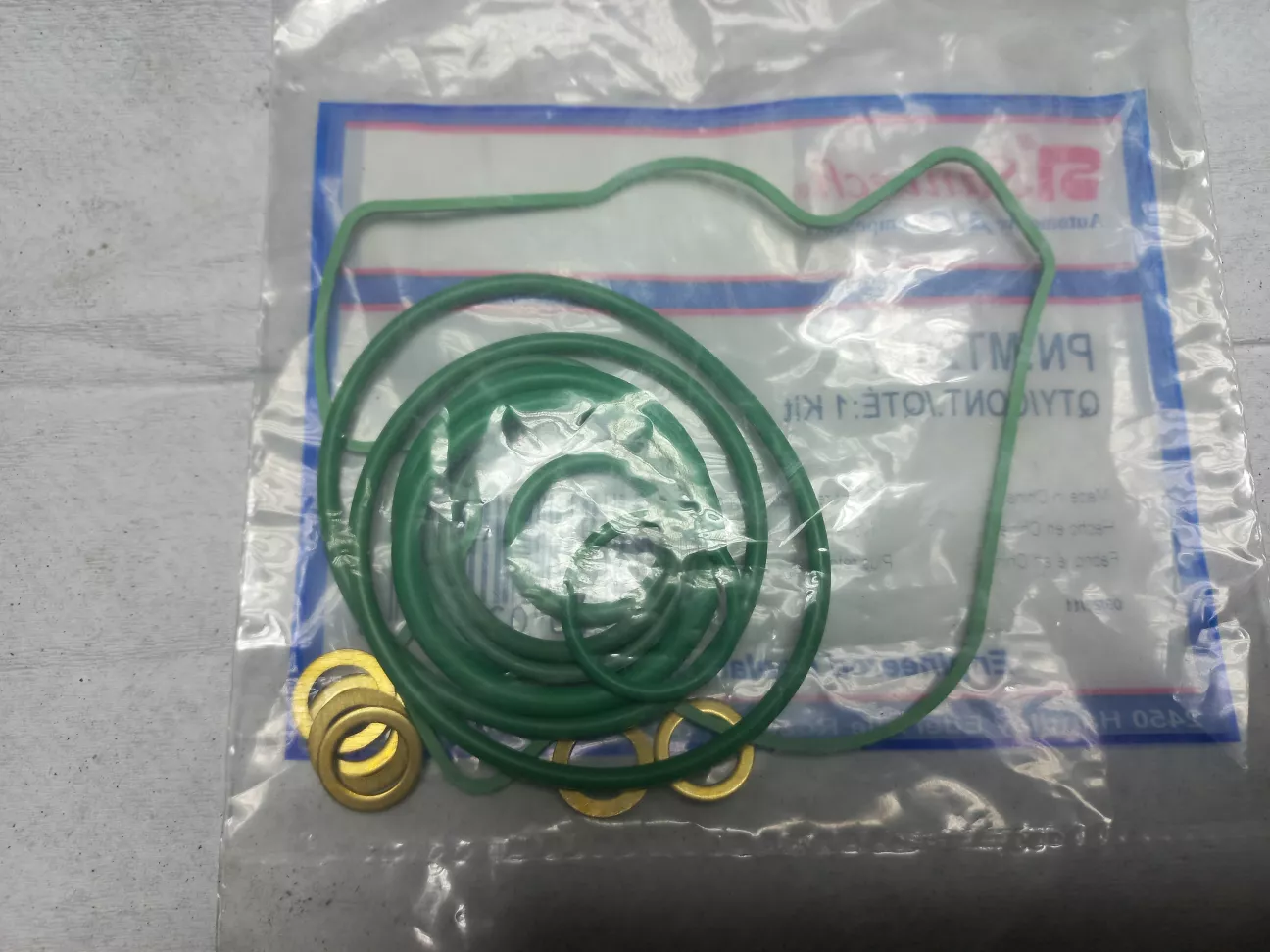

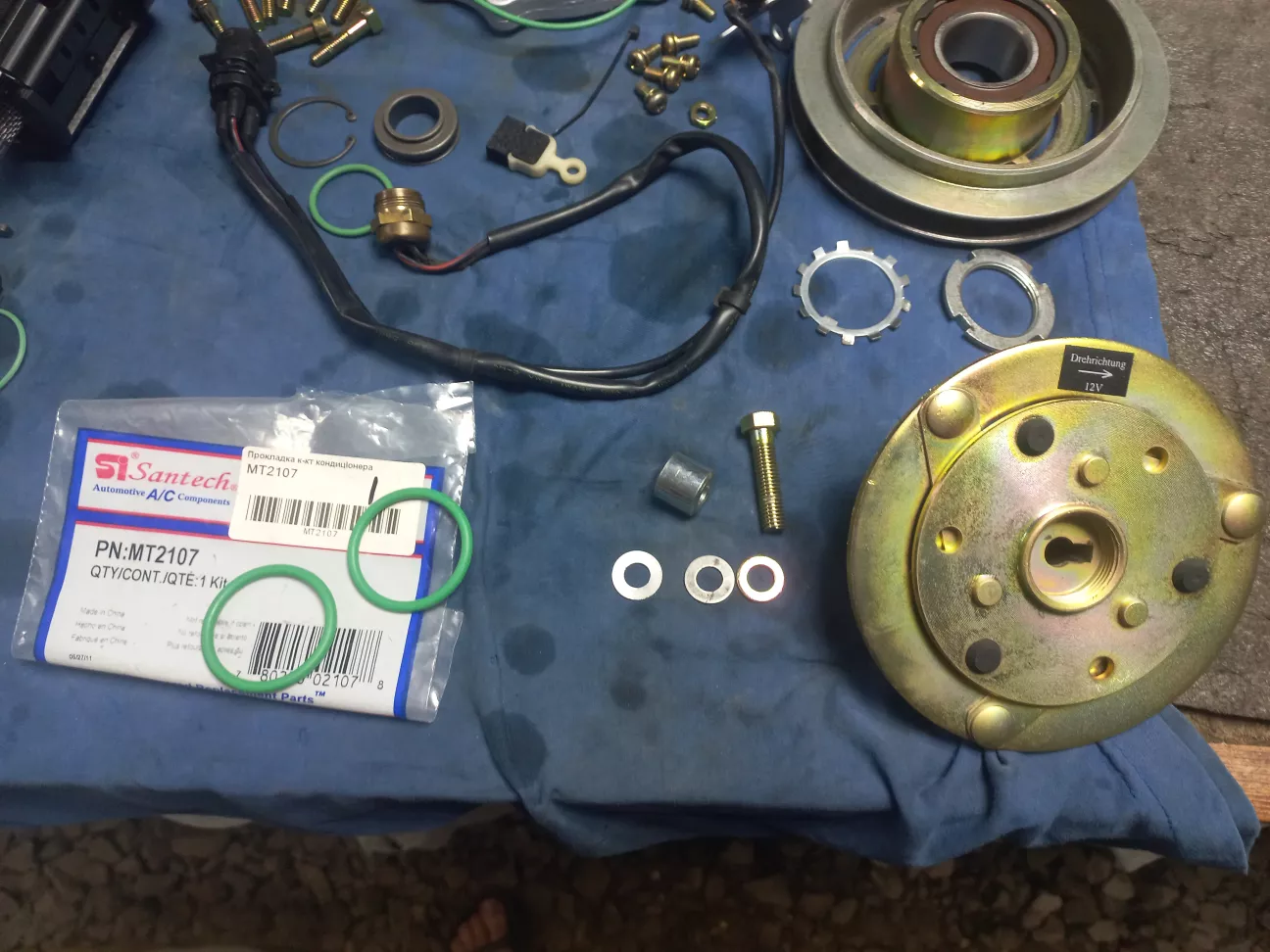

Ремкомплект гумових ущільнювачів Santech MT2107

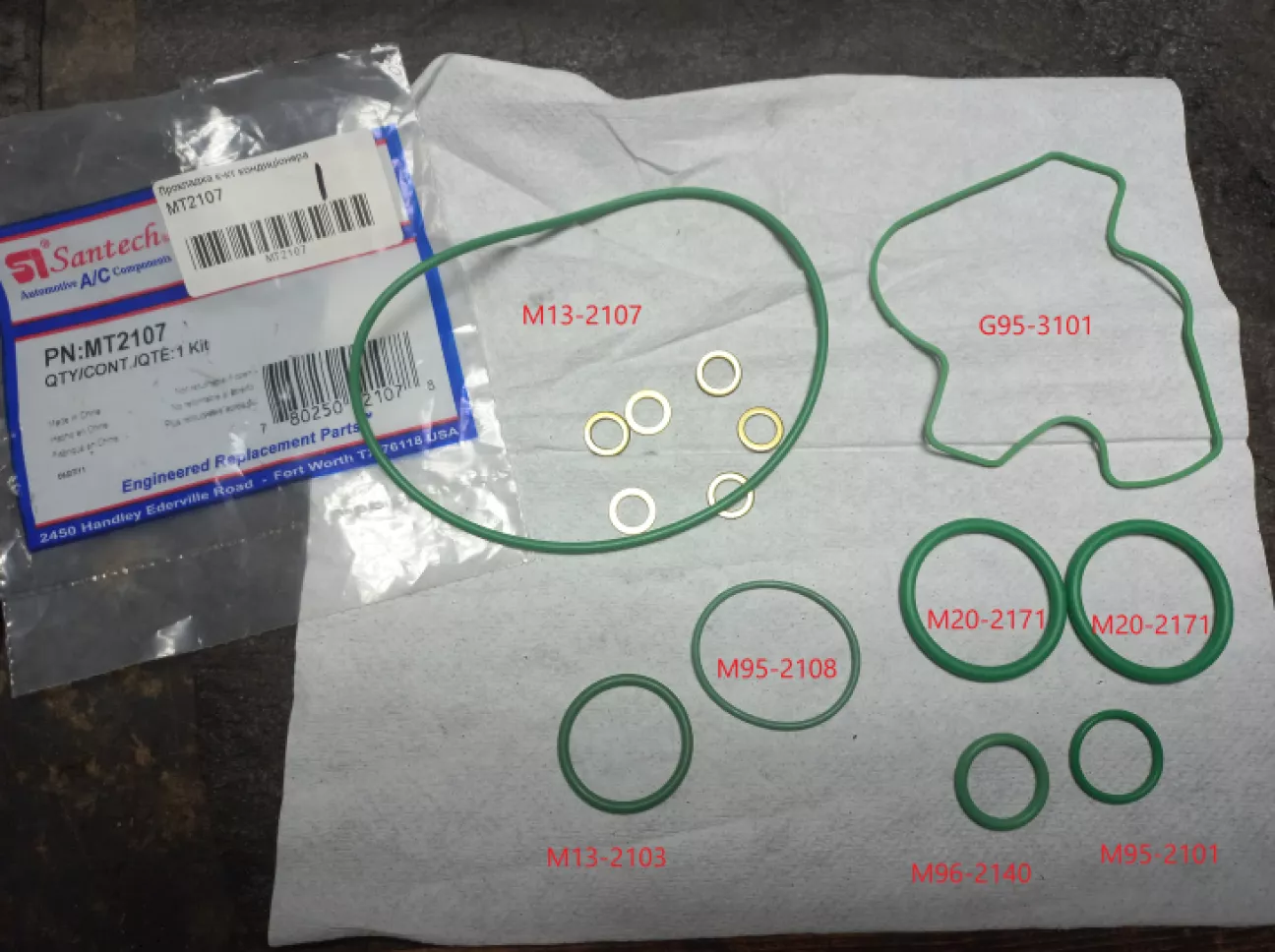

Ущільнювачі підписані відповідно до маркування з каталогу.


M20-2171 внутрішній ущільнювач валу компресора (2шт.)
M95-2108 внутрішній ущільнювач кришки
G95-3101 ущільнювач кришки
M13-2107 зовнішній ущільнювач кришки
M96-2140 ущільнювач сальника
M13-2103 ущільнювач втулки кришки
M95-2101 ущільнювач вхідного штуцера

До речі, маркування схожі на назви моделей радянських автомобілів :)

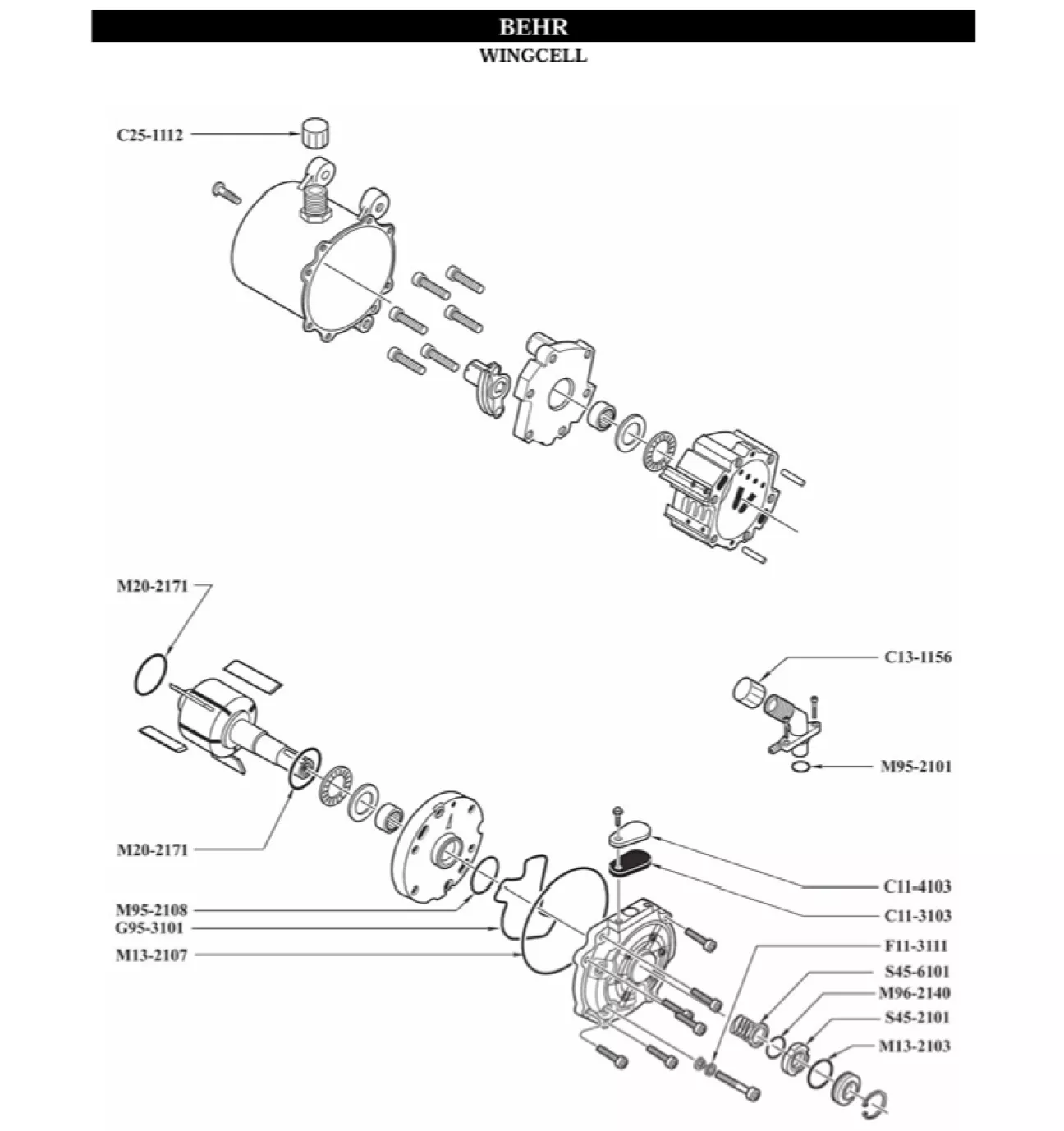

Схема збірки компресора та маркування деталей з каталогу

До речі, багато корисної інформації я знайшов тут:
https://bimmerlife.com/2025/02/04/e30-a-c-rejuvenation-part-iv-finishing-the-compressor-rebuild/
https://www.bimmerforums.com/forum/showthread.php?2158007-Behr-Bosch-Compressor-Rebuild
Вдячний авторам за це.

Отже, при збірці все потрібно одразу змастити тонким шаром мастила. Я вибрав мінеральне мастило Errecom Mineral Oil 46. Вибирав довго, але про це напишу окремо, при заправці кондиціонера.
Оскільки я повністю не розбирав компресор, то два внутрішні ущільнювачі M20-2171 я не викорстовую.

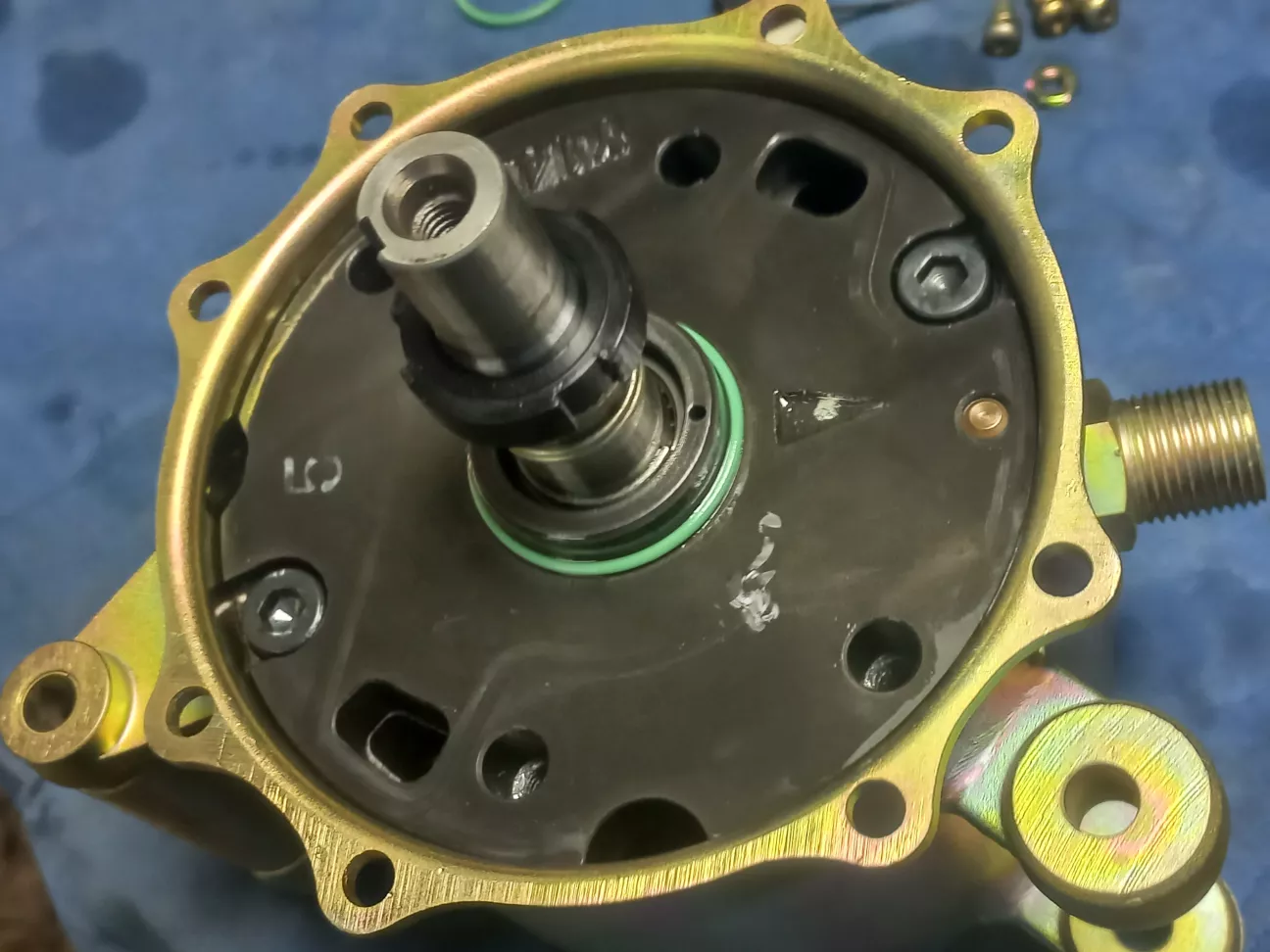

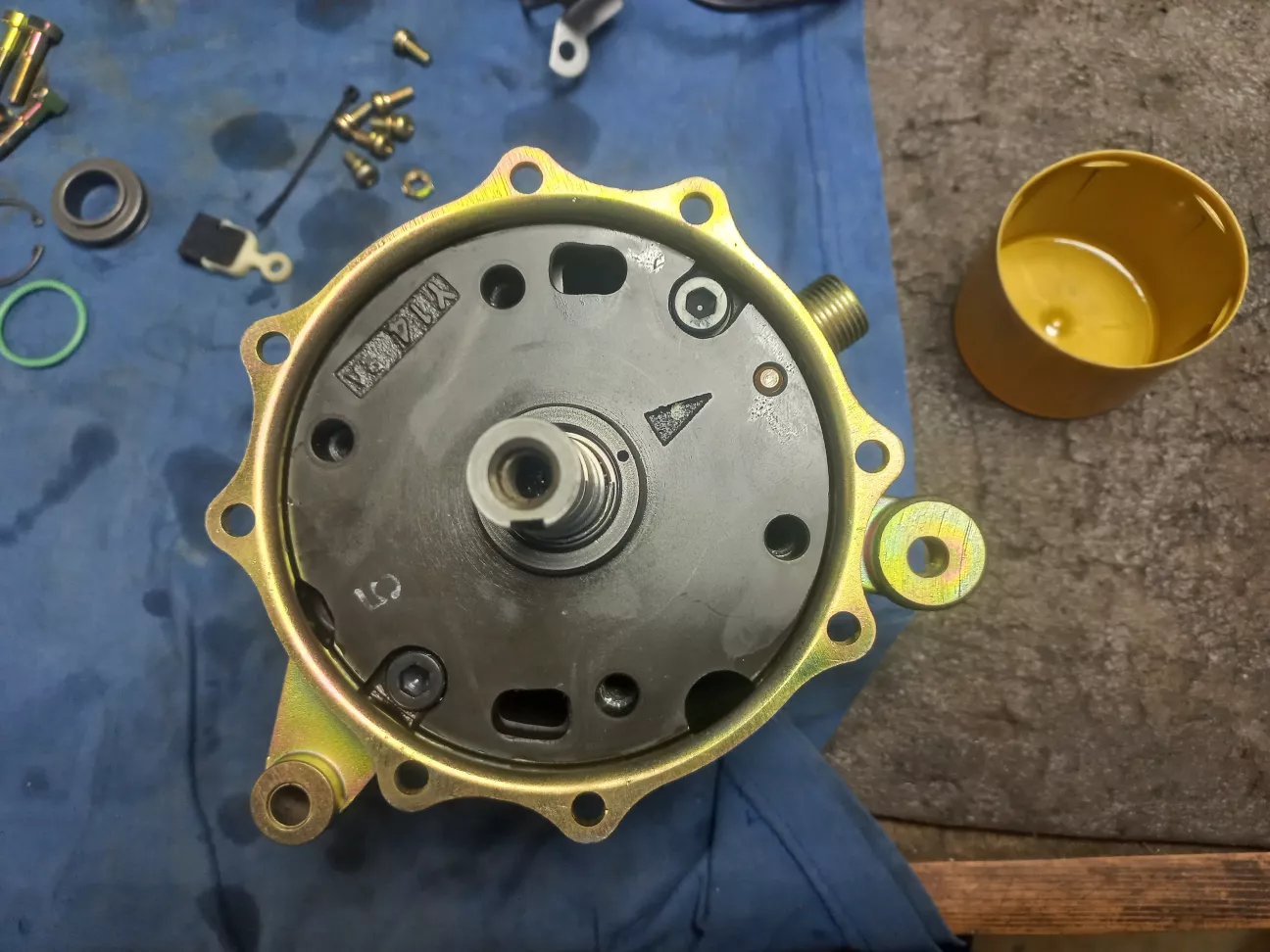

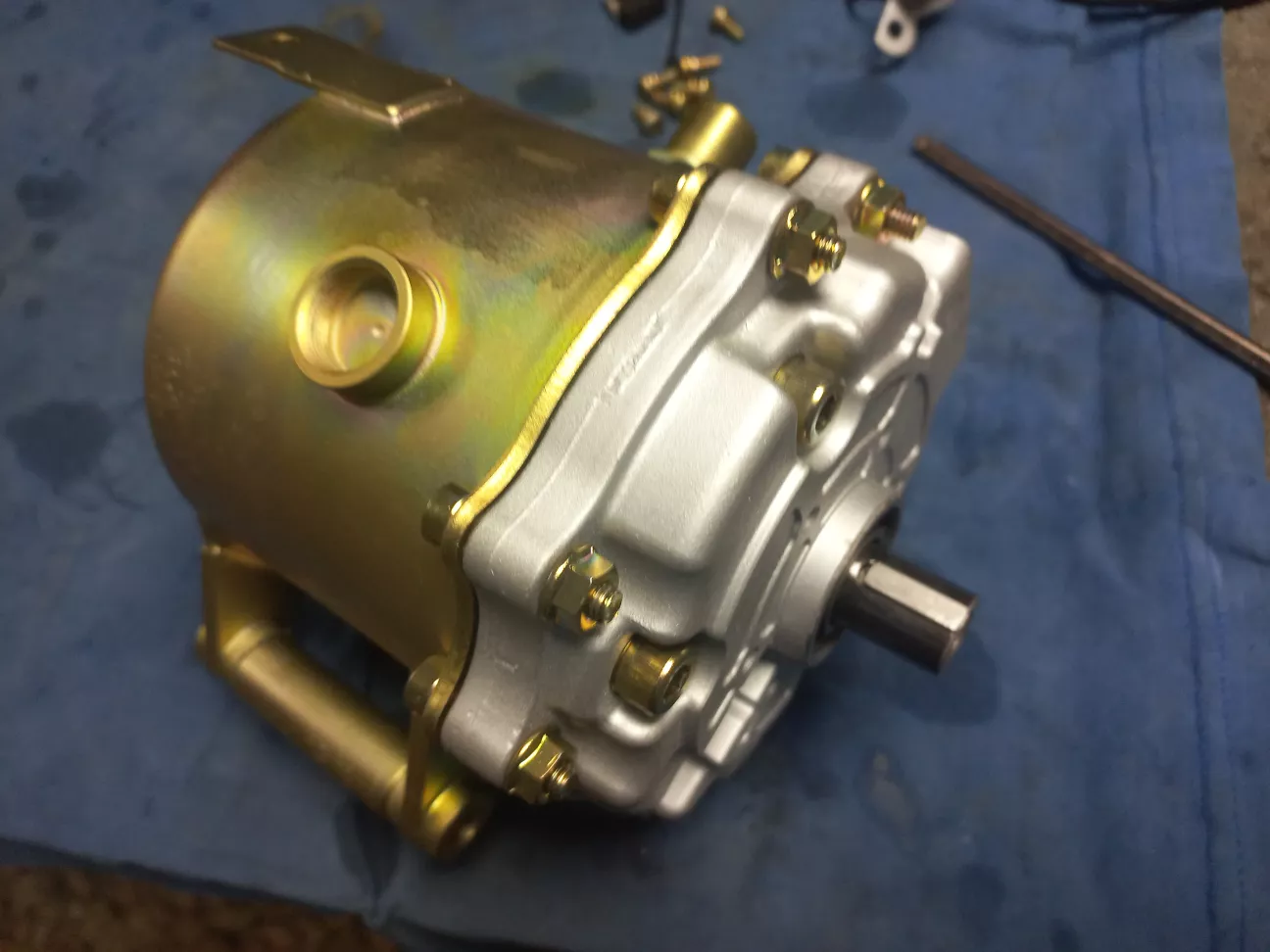

Змащуємо компресор та вставляємо його в корпус саме в такому положенні, - трикутна стрілка вказує на штуцер.

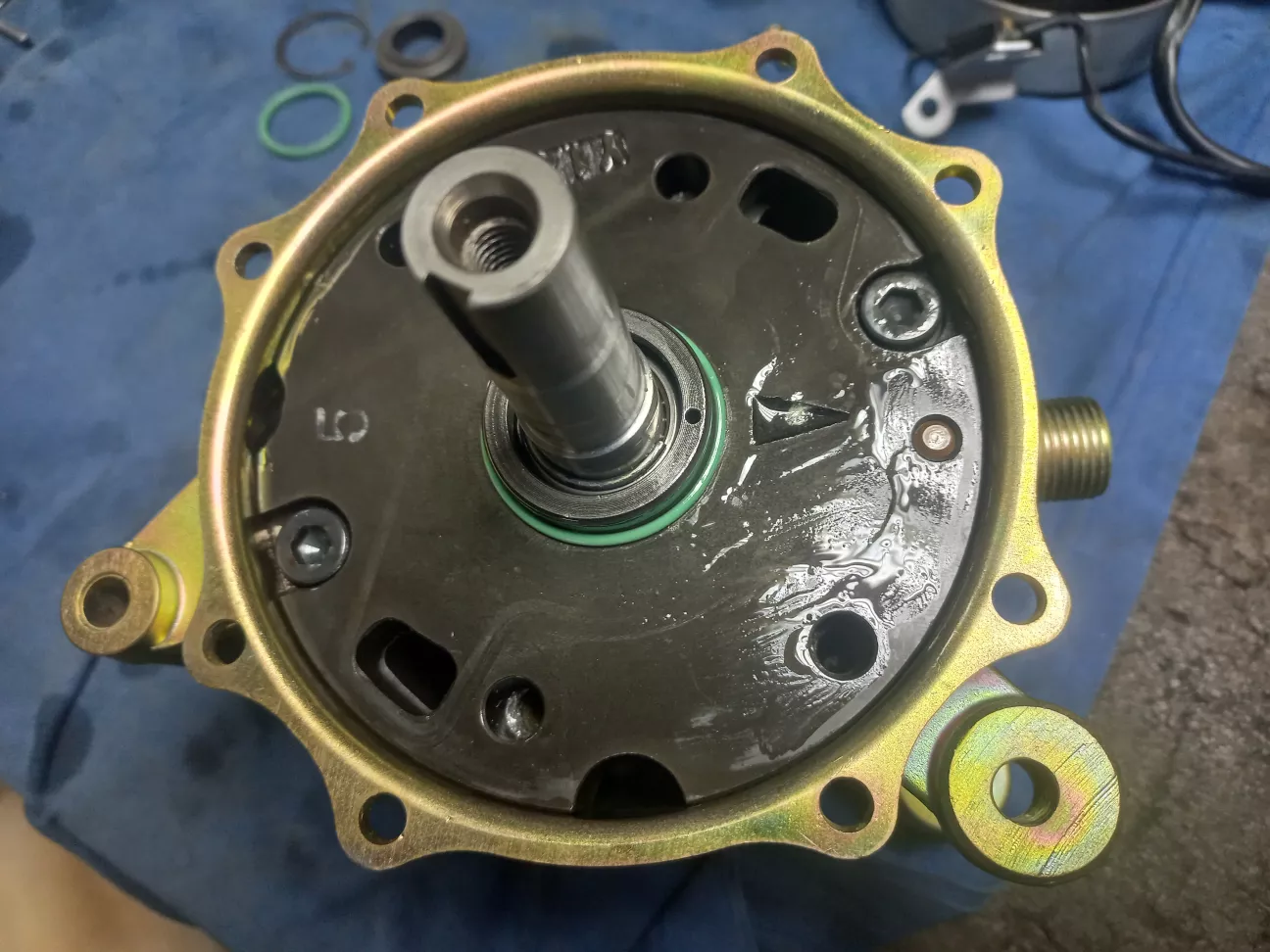

Змащуємо та встановлюємо гумовий внутрішній ущільнювач кришки M95-2108.

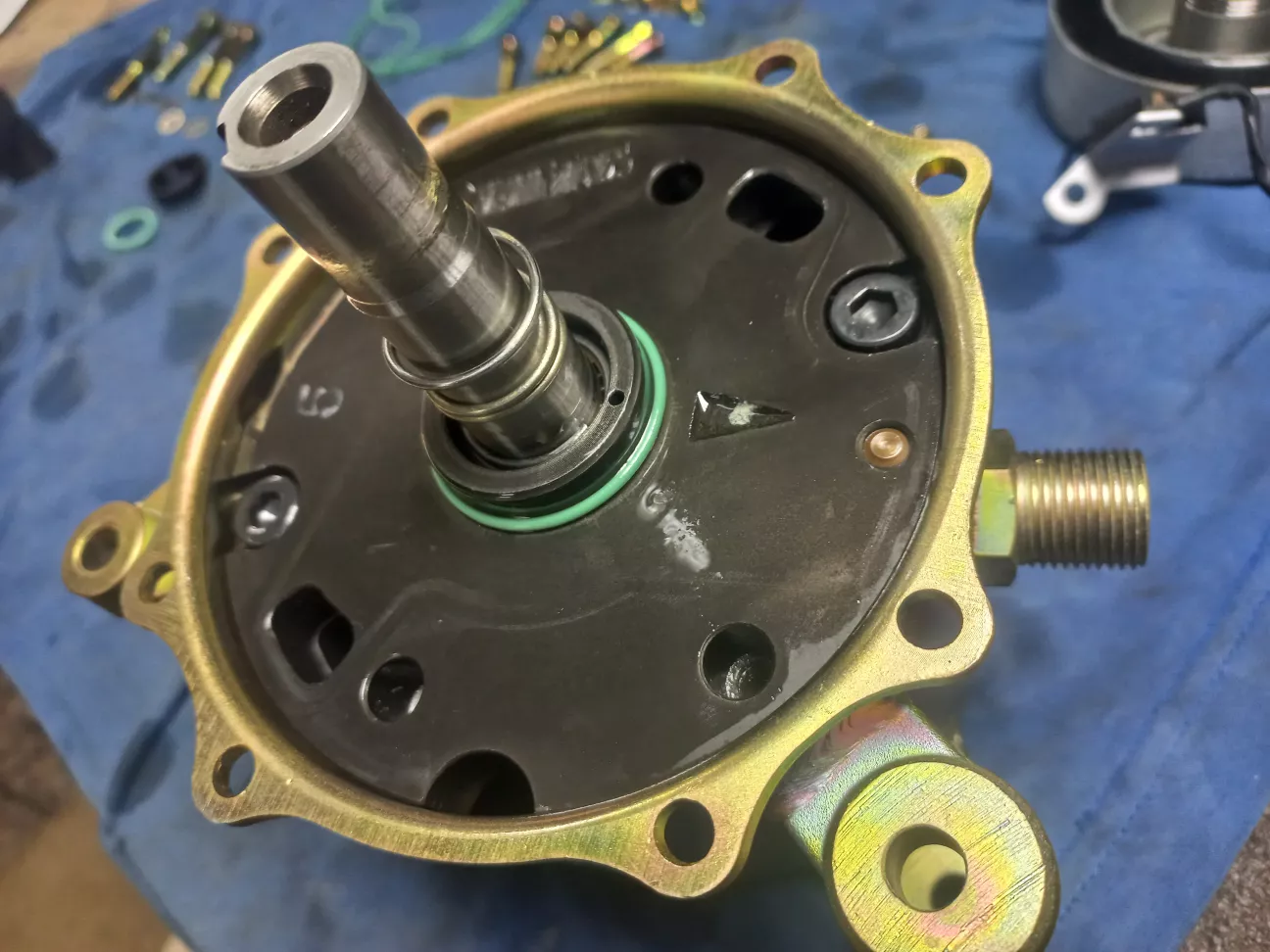

Надіваємо пружину на вал.

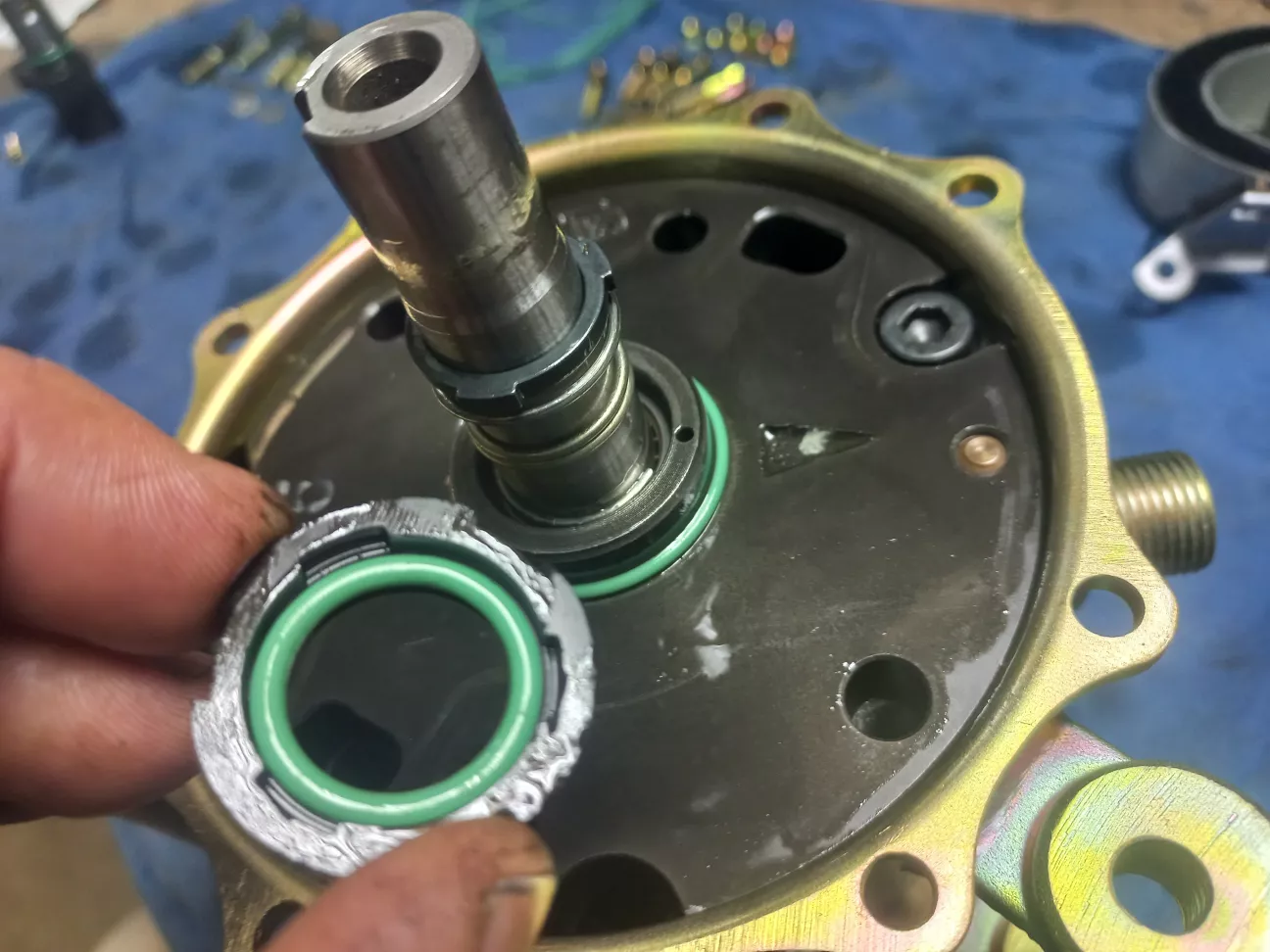

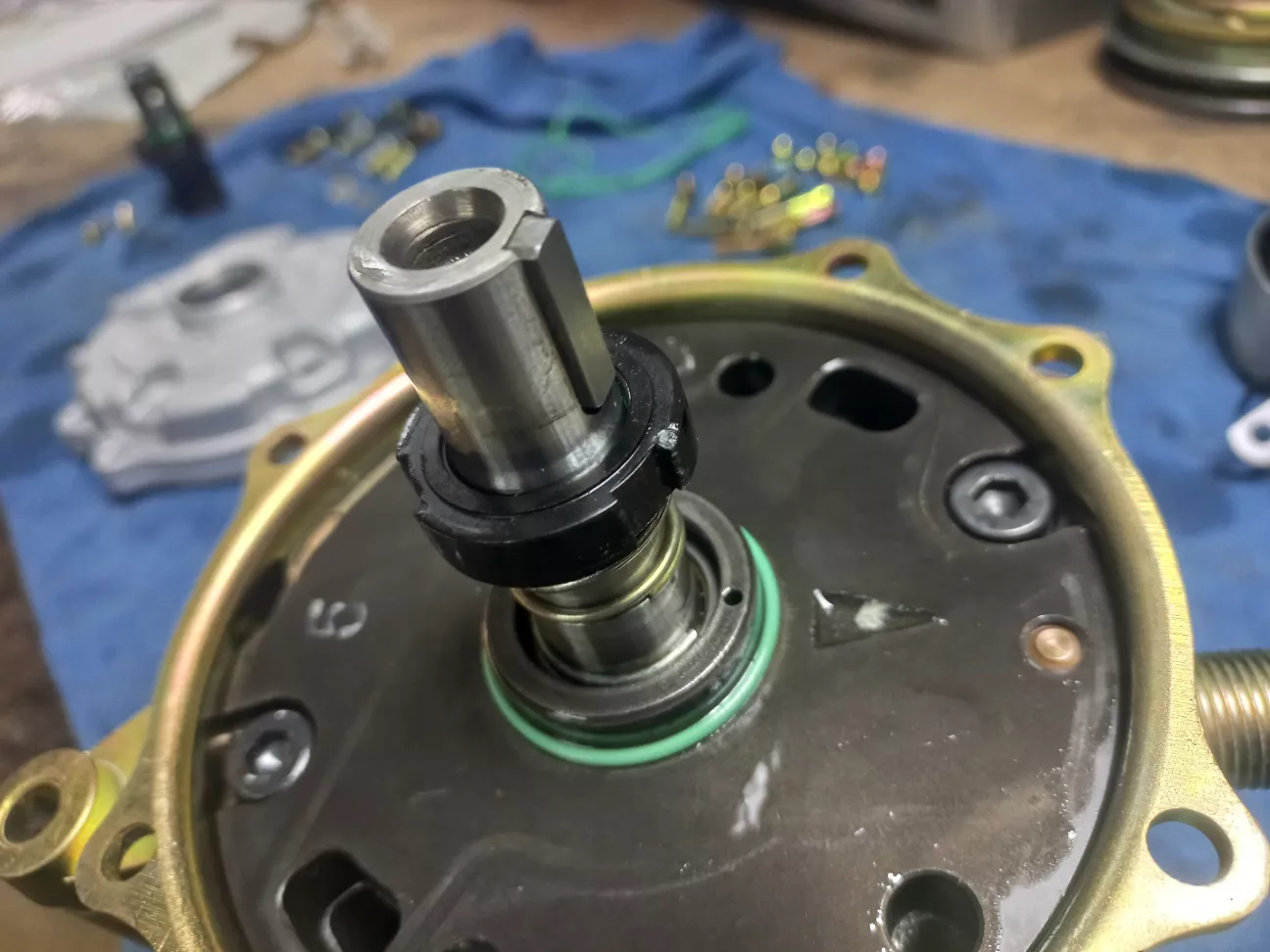

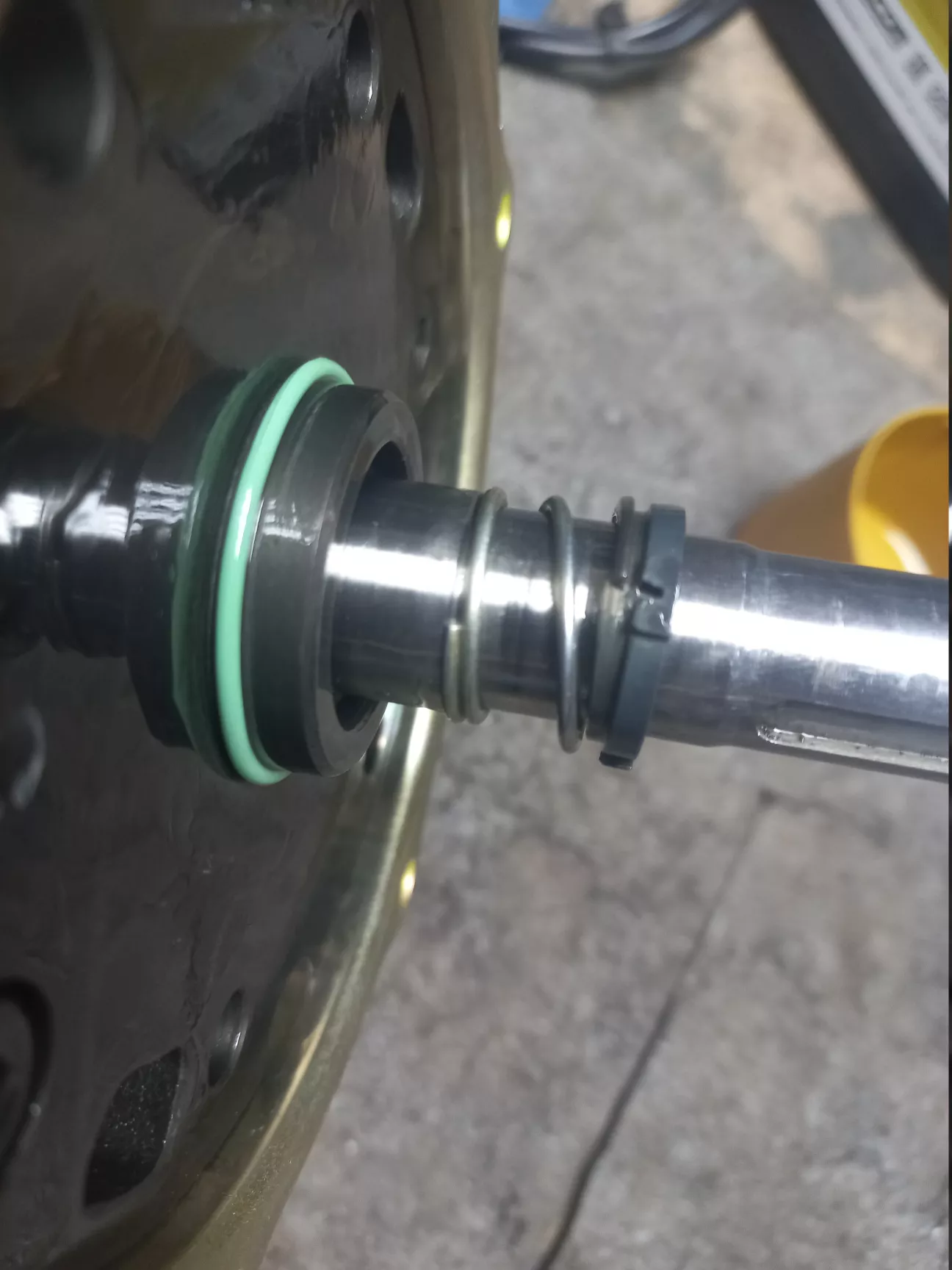

Надіваємо нижнє кільце сальника, так, щоб його виступ співпав з краєм пружини.


Змащуємо та вставляємо ущільнювач сальника M96-2140 в пластиковий корпус сальника.



Надіваємо корпус сальника на вал, так, щоб нижнє кільце попало в його пази.


Забиваємо шпонку в паз на валу.


Змащуємо та надіваємо ущільнювач втулки кришки M13-2103 на втулку.

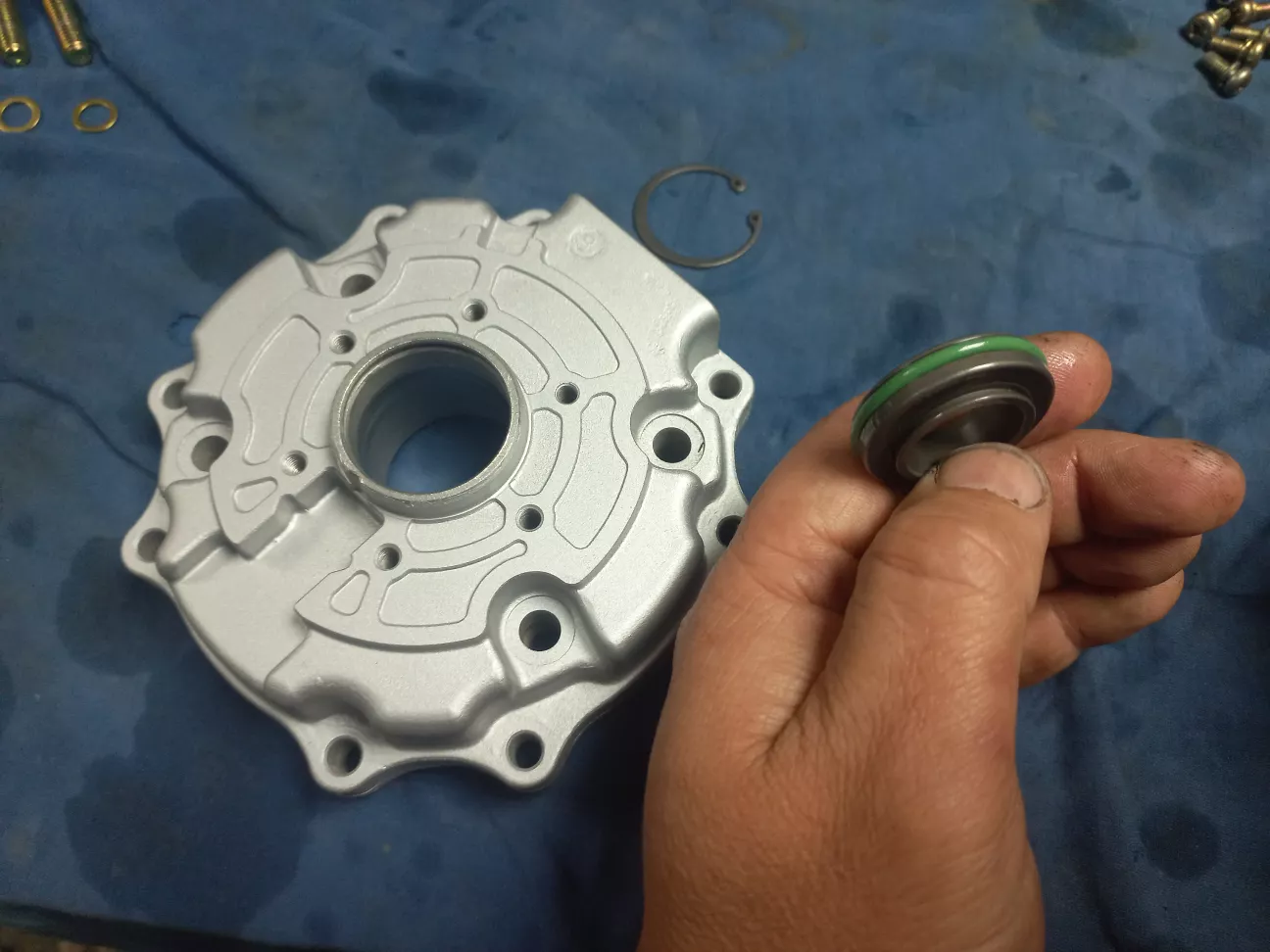

Вставляємо втулку в кришку та фіксуємо її стопорним кільцем.

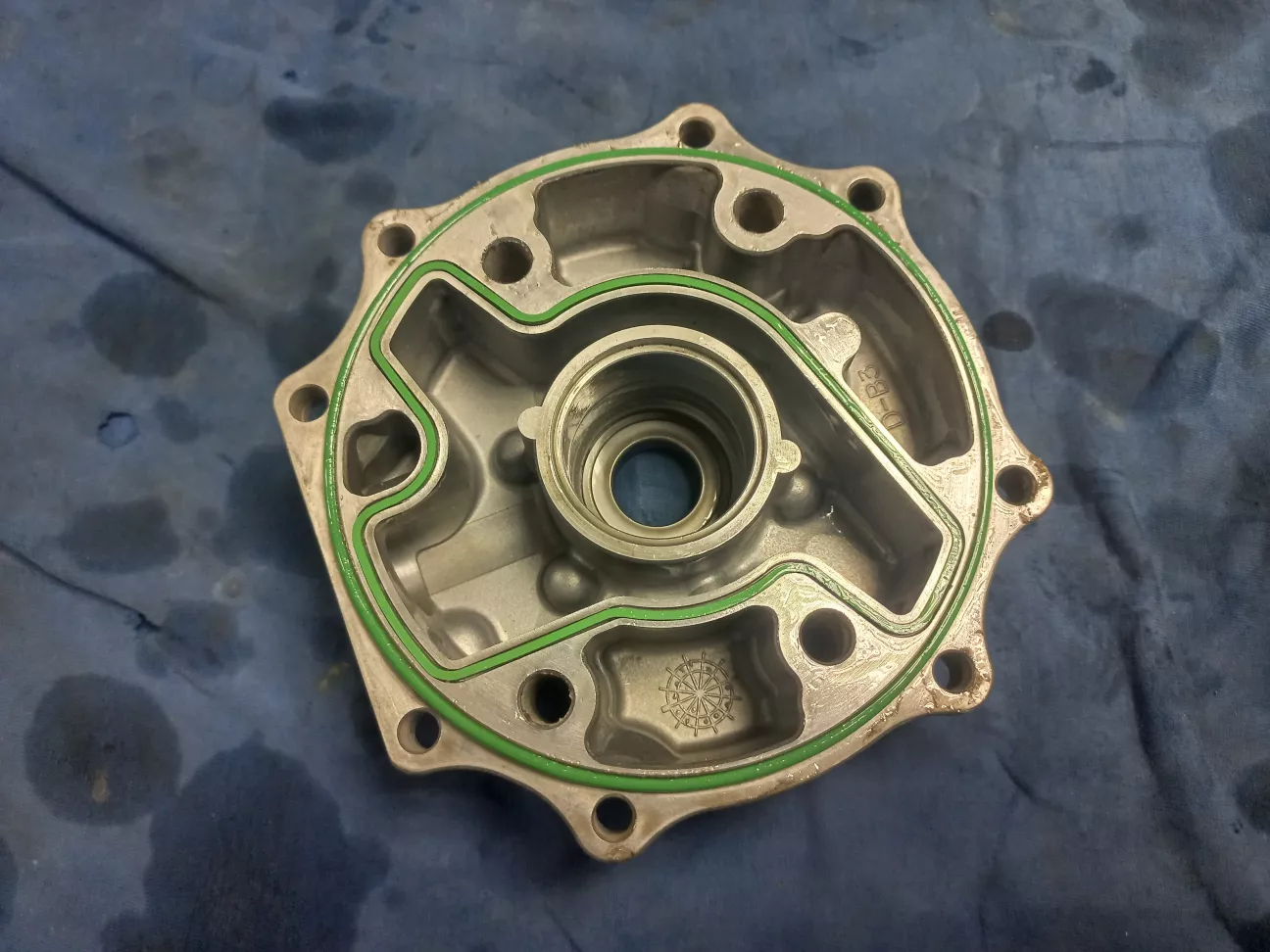

Змащуємо та вставляємо ущільнювач кришки G95-3101 та зовнішній ущільнювач кришки M13-2107 в кришку.


Акуратно надіваємо кришку на вал. Слідкуємо, щоб при цьому ущільнювачі не випали з посадочних місць. Закручуємо чотири болта з новими шайбами з ремкомплекту ущільнень.


Ці болти були затягнуті з велимим моментом. Тому, щоб при їх затягуванні компресор не провернувся в корпусі, вставляємо вісім болтів по контуру кришки, але повністю не затягуємо їх.

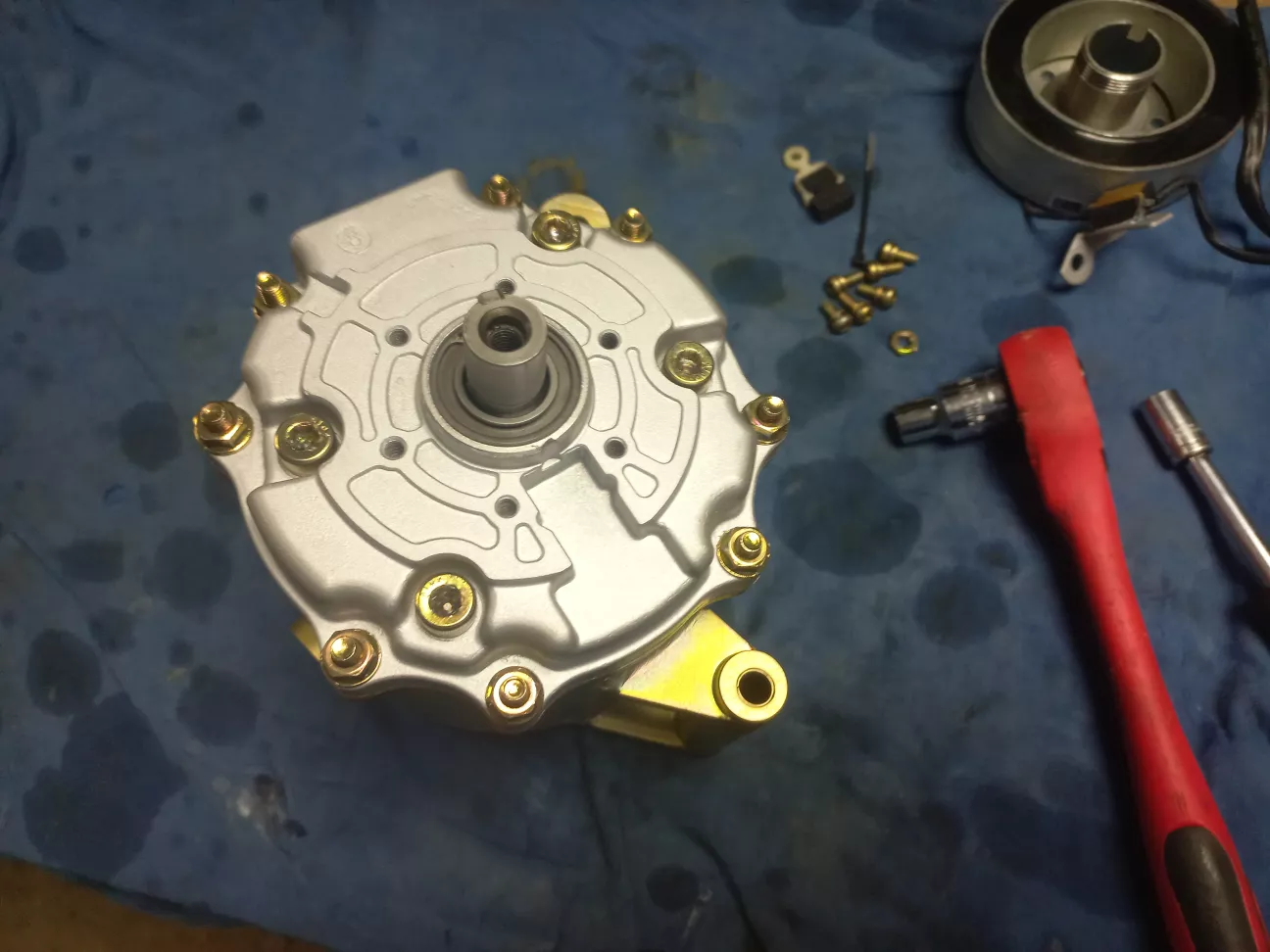

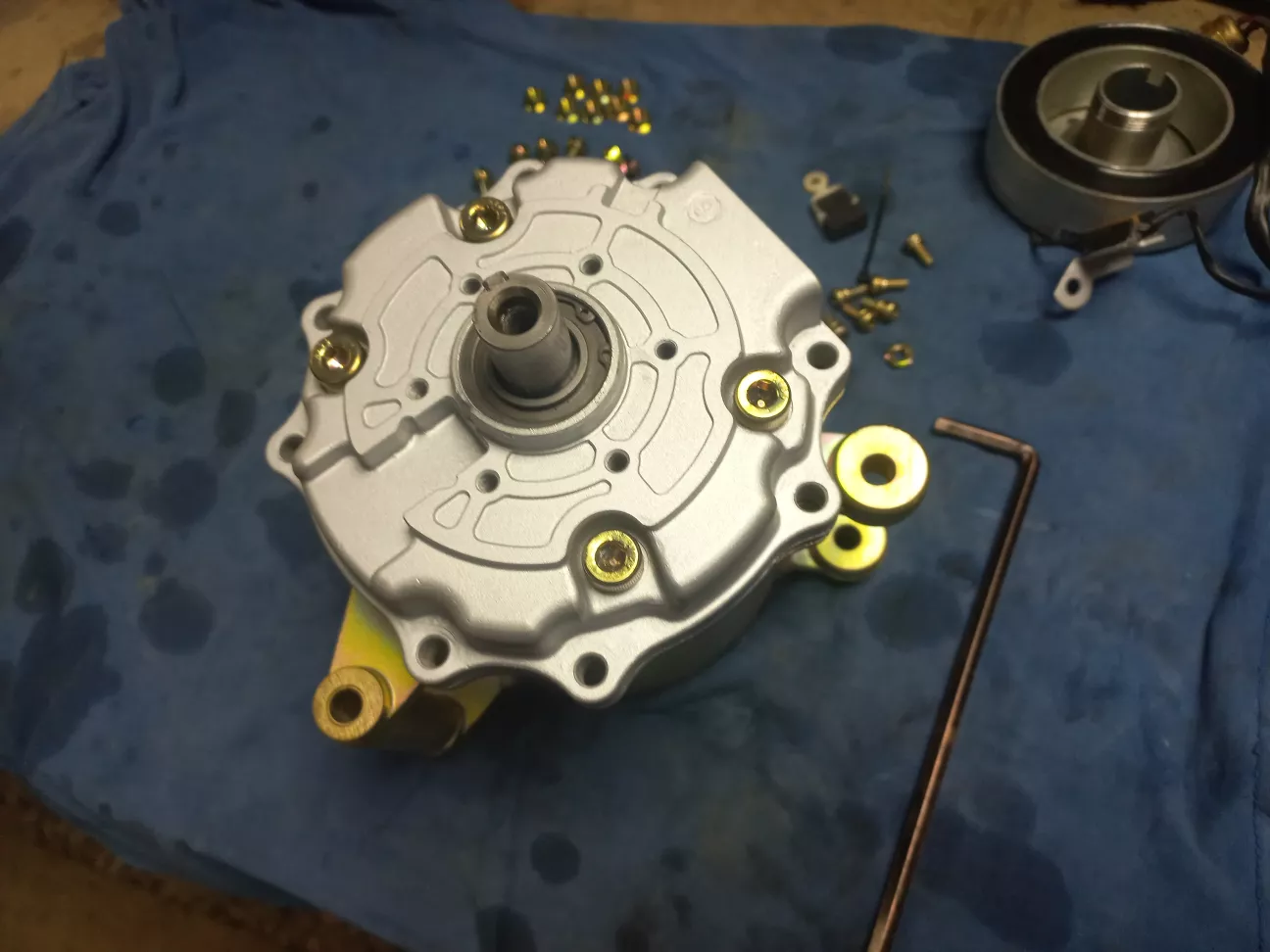

Тепер затягуємо чотири болта під шестигранник. Яким саме моментом, я не знаю, та й дино-ключа у мене нема. Тому затягнув так сильно, як зміг! )

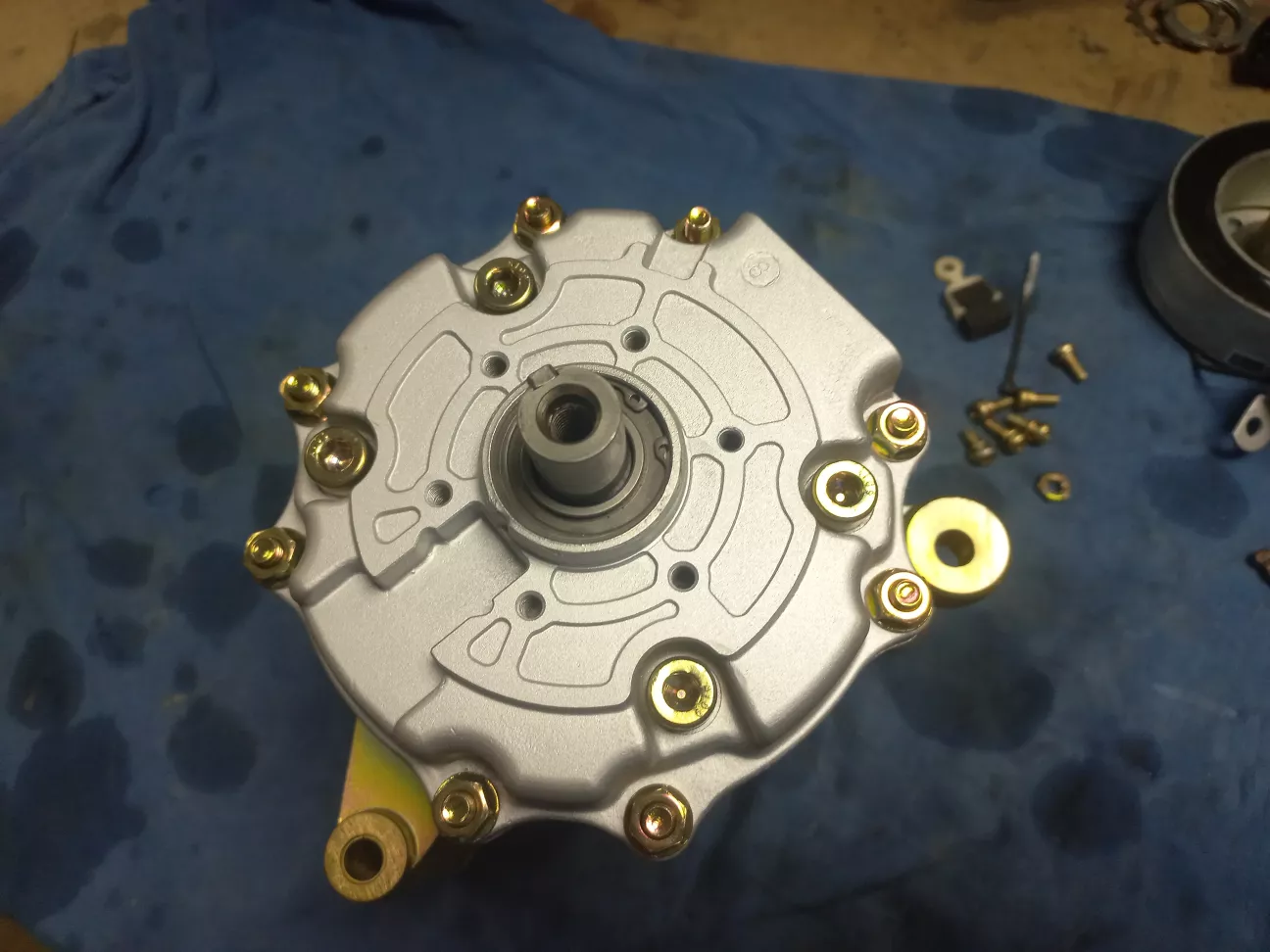

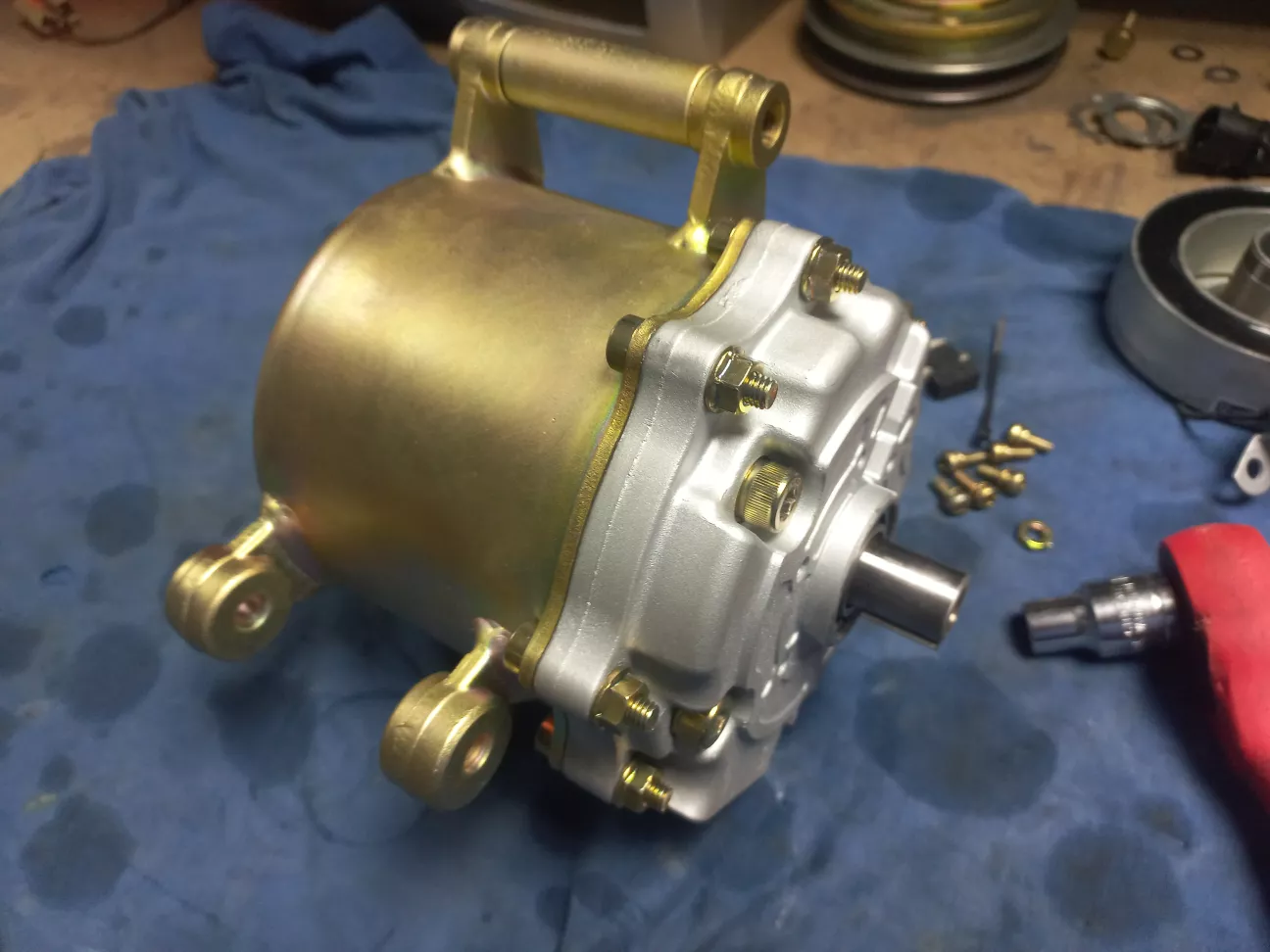

Тепер можна повністю затягувати і вісім болтів по контуру кришки.

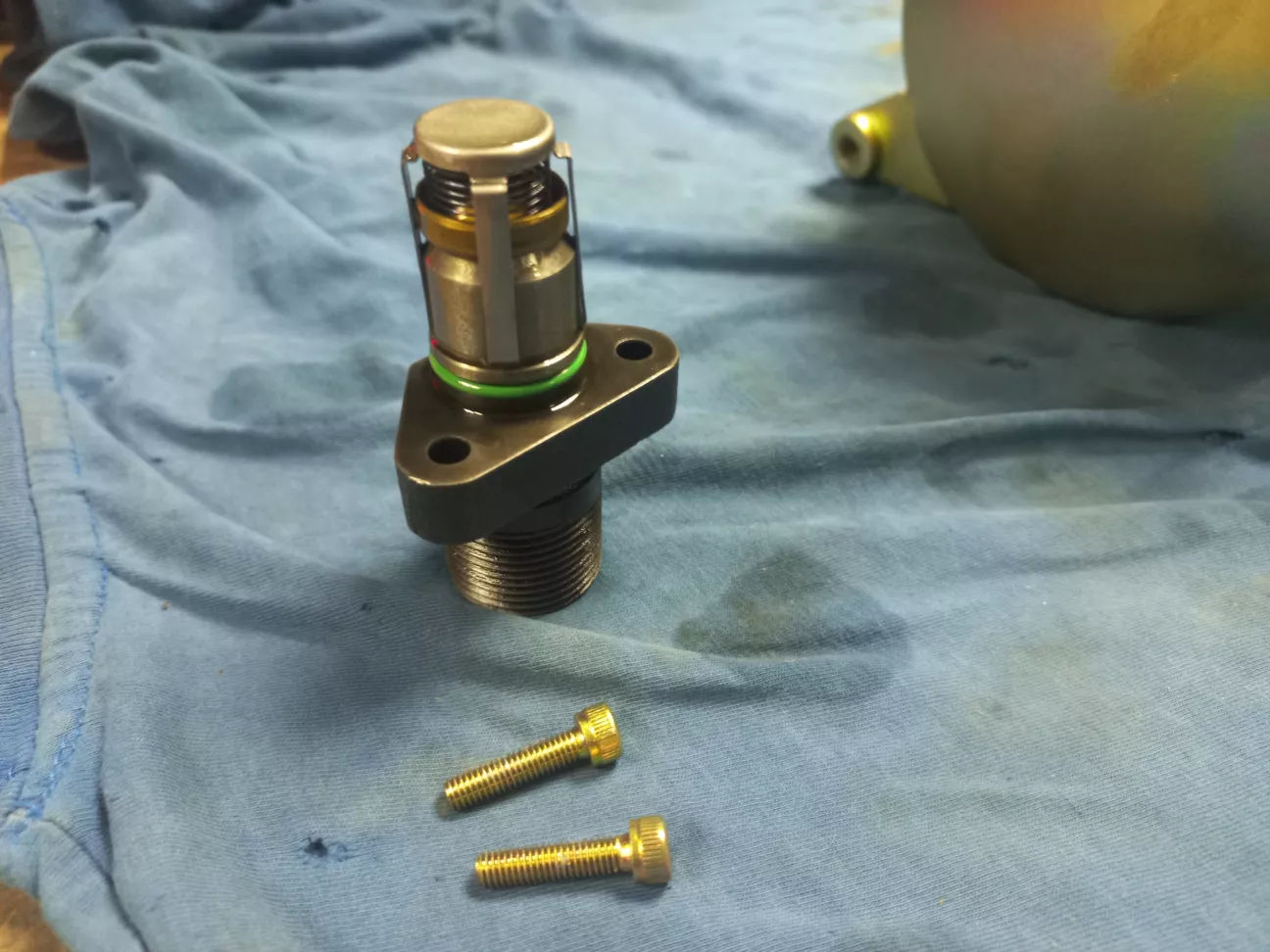

Змащуємо та надіваємо ущільнювач вхідного штуцера M95-2101 на штуцер. Фіксуємо на штуцері зворотній клапан з пружиною.

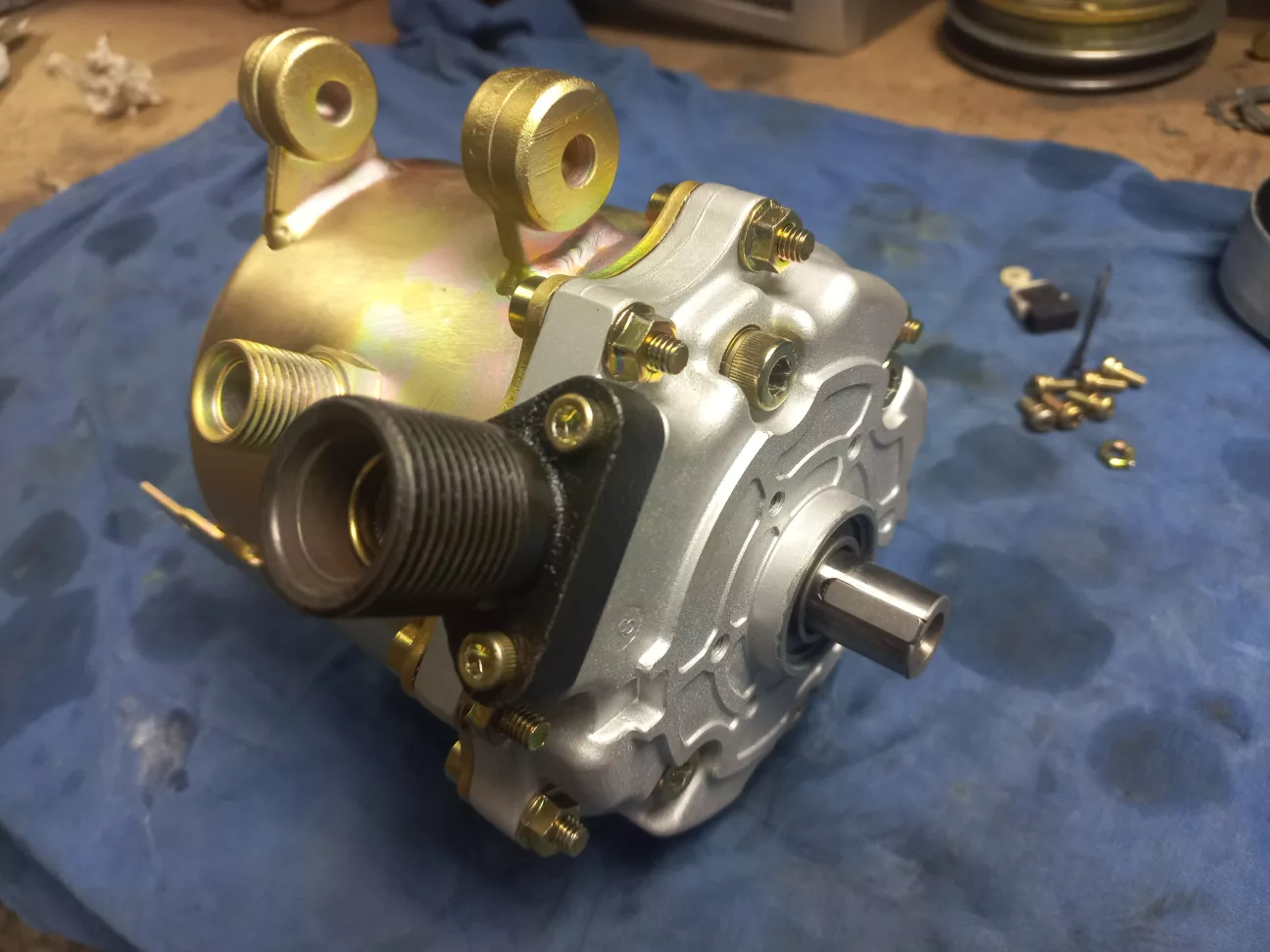

Акуратно вставляємо штуцер в кришку і прикручуємо двома болтами.

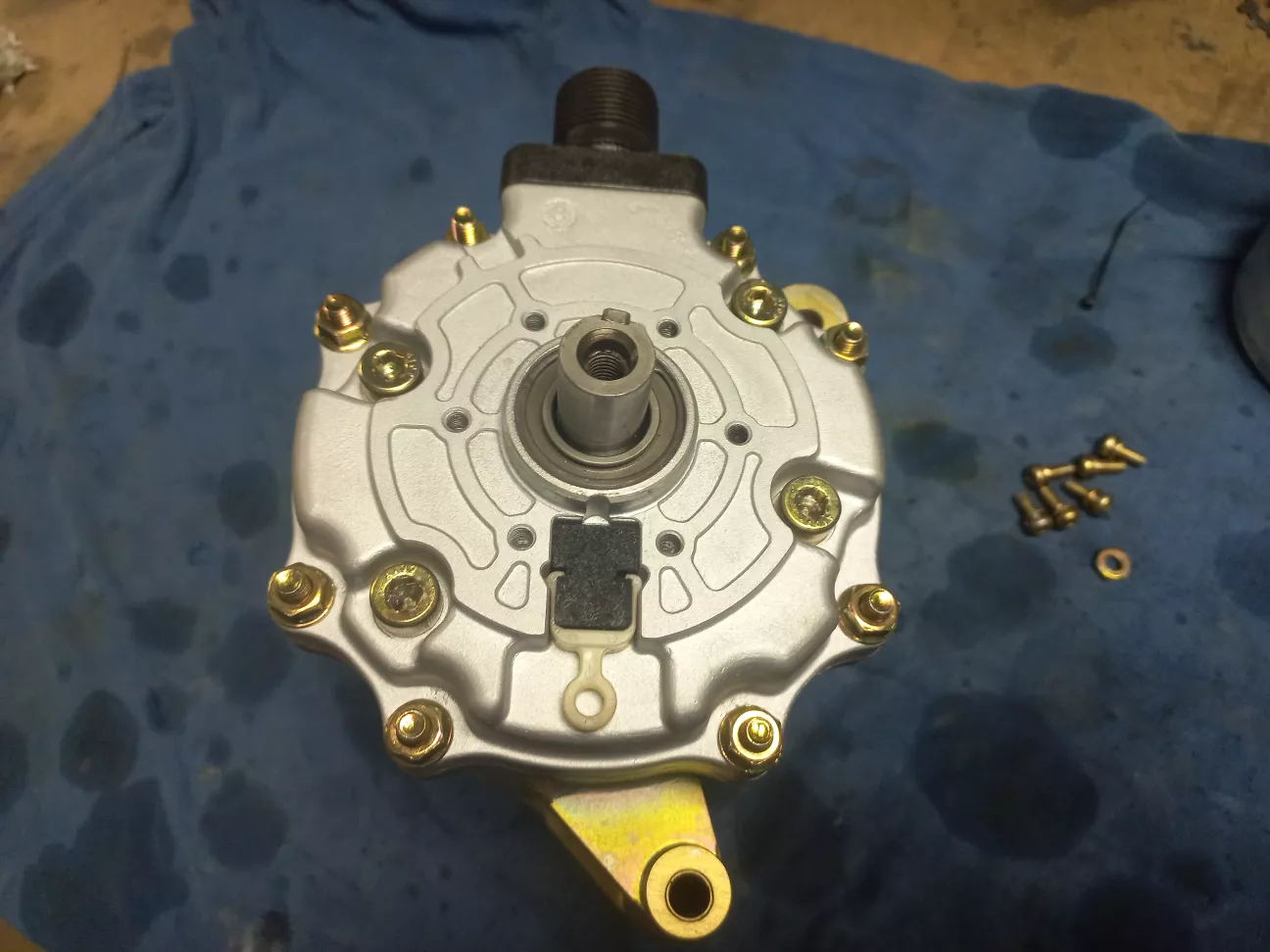

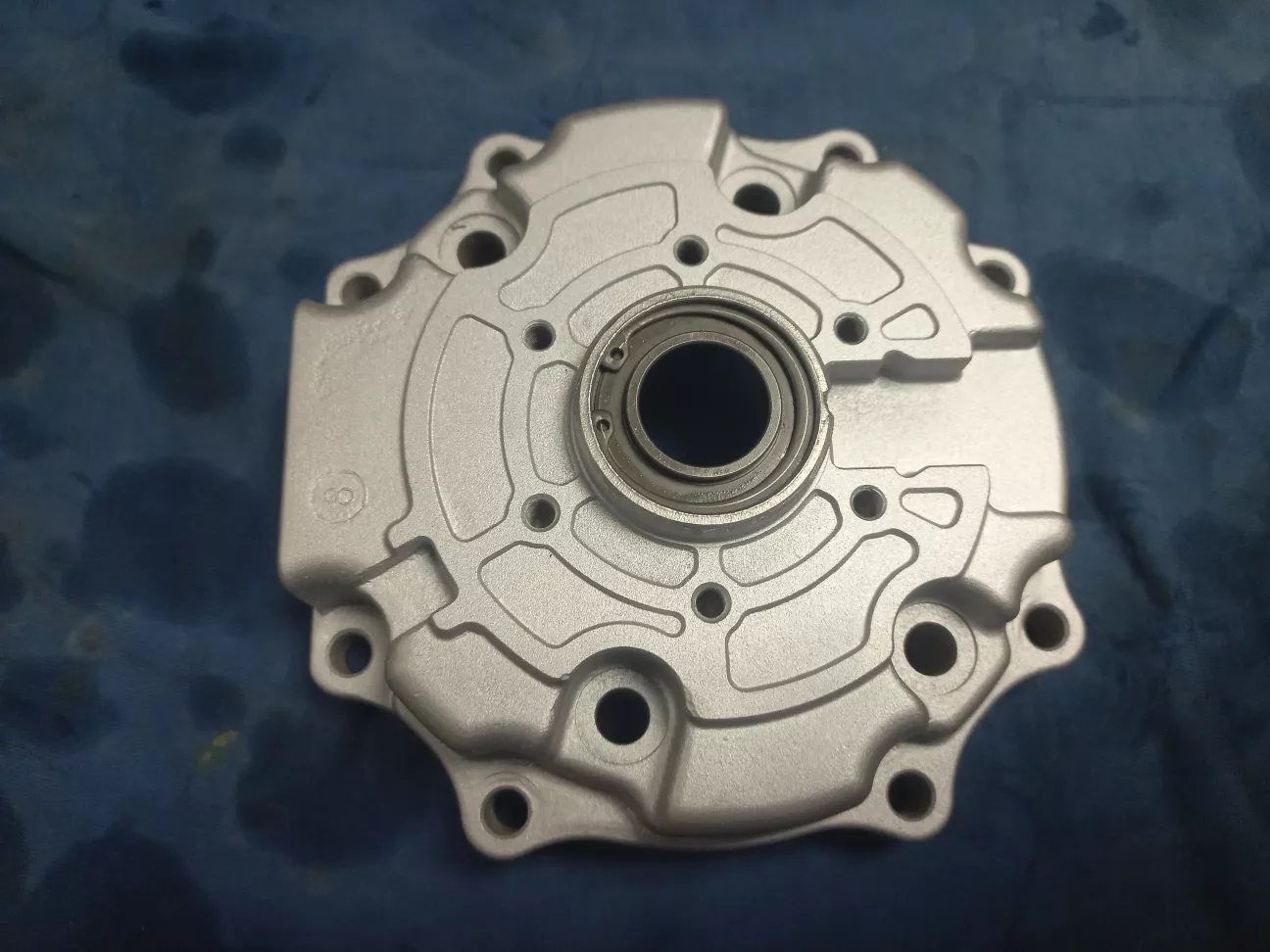

Цікава деталь, про яку я писав в минулому записі - мастилоуловлювач сальника.


Він просто кладеться у паз по його формі.

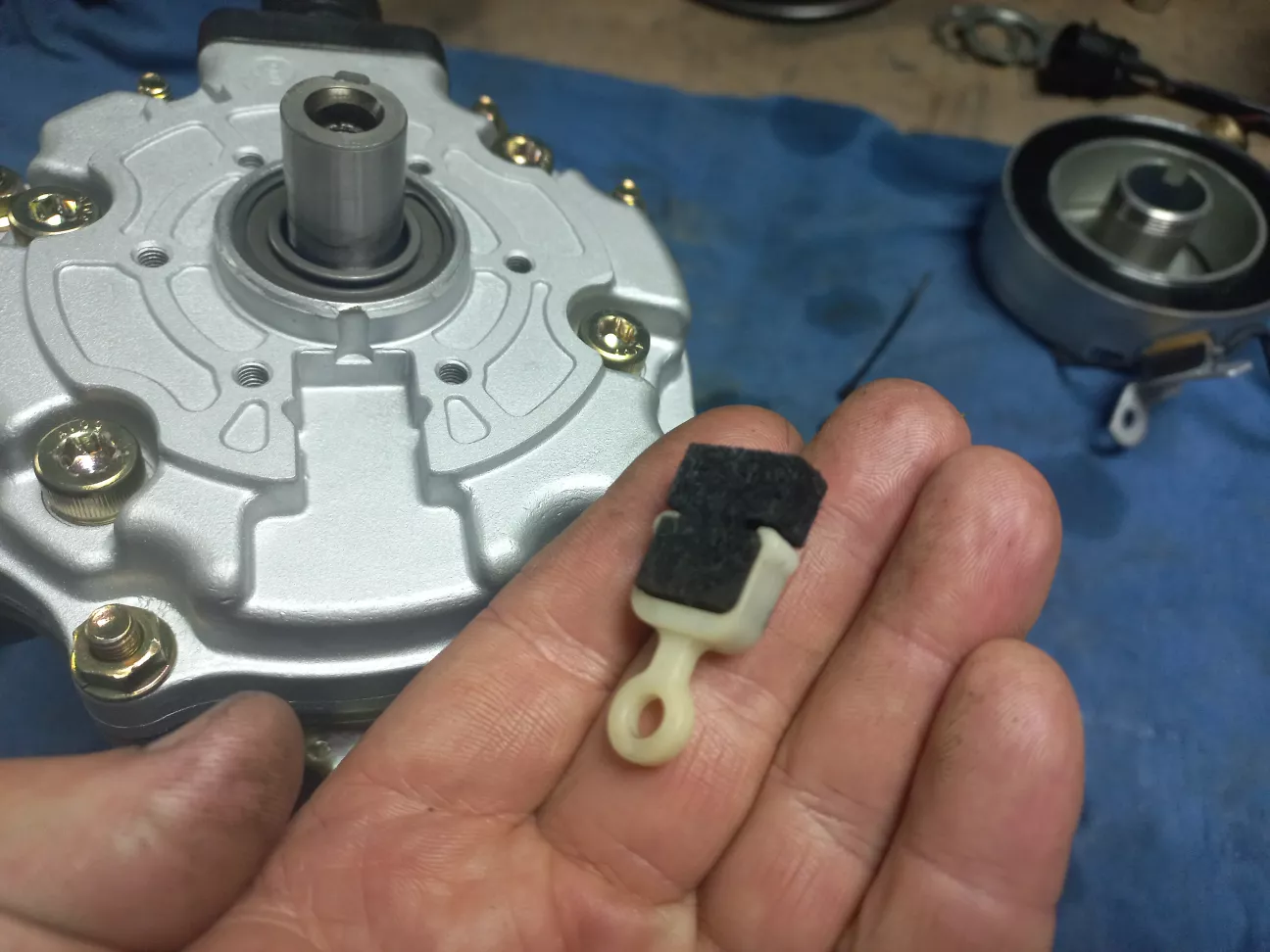

Знаходиться в нижній точці кришки. Витікше мастило через спеціальний паз потрапляє на войлочну вставку і там накопичується. Прямо на машині, потягнувши за кільце його можна буде витягнути, щоб перевірити герметичність сальника, або почистити, якщо сальник протікає. Потім знову вставити на своє місце. Просто і зручно.

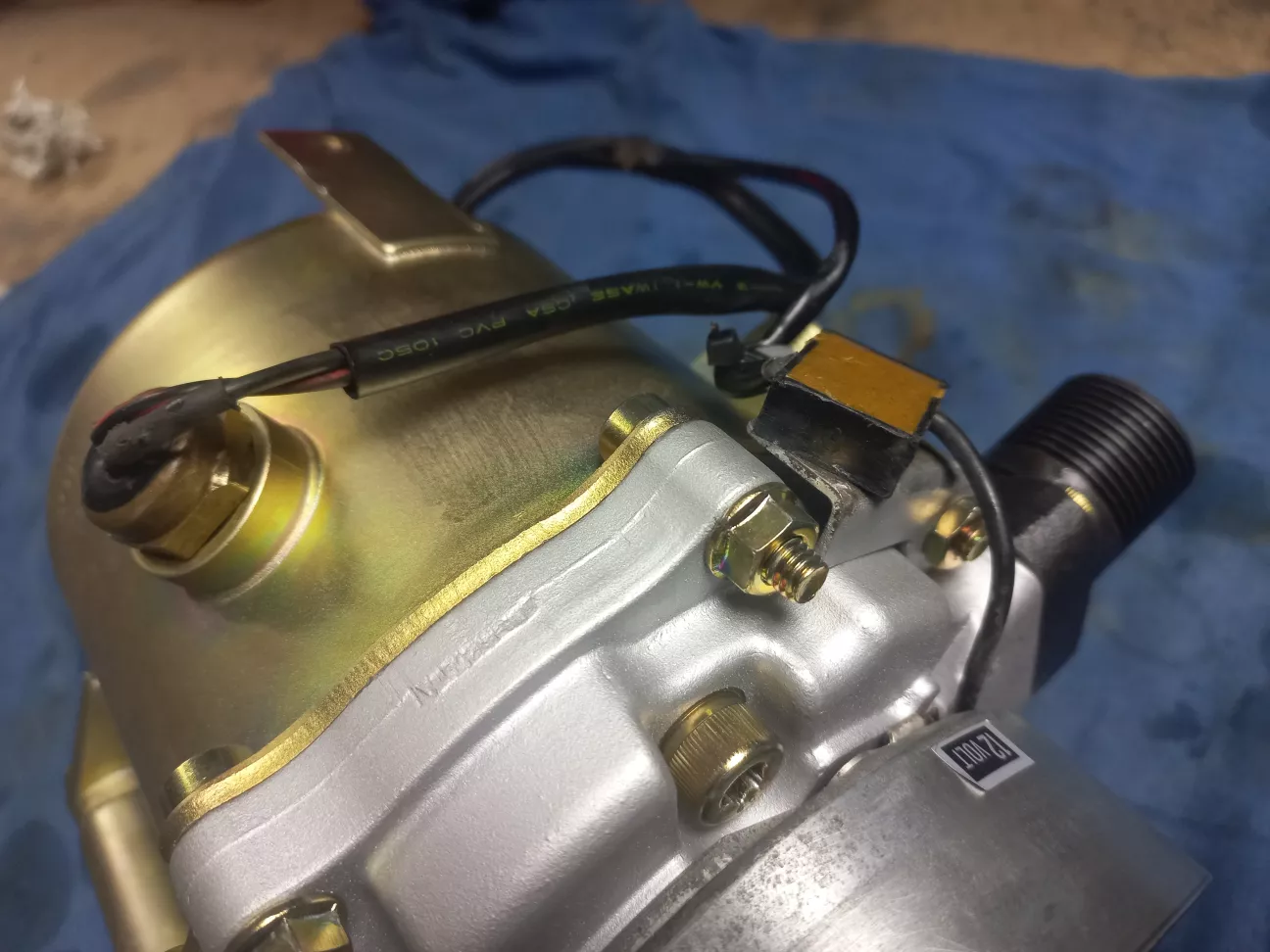

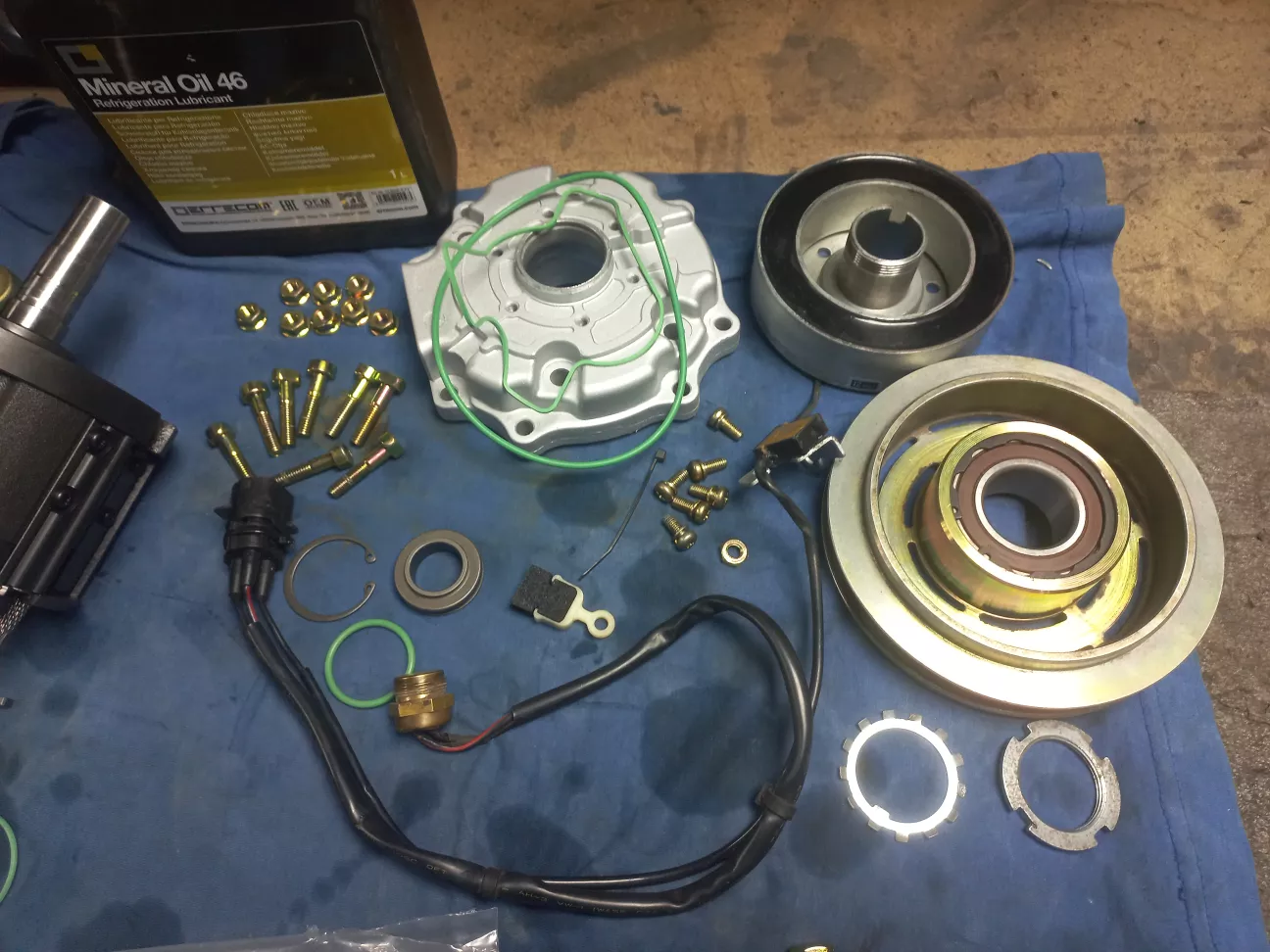

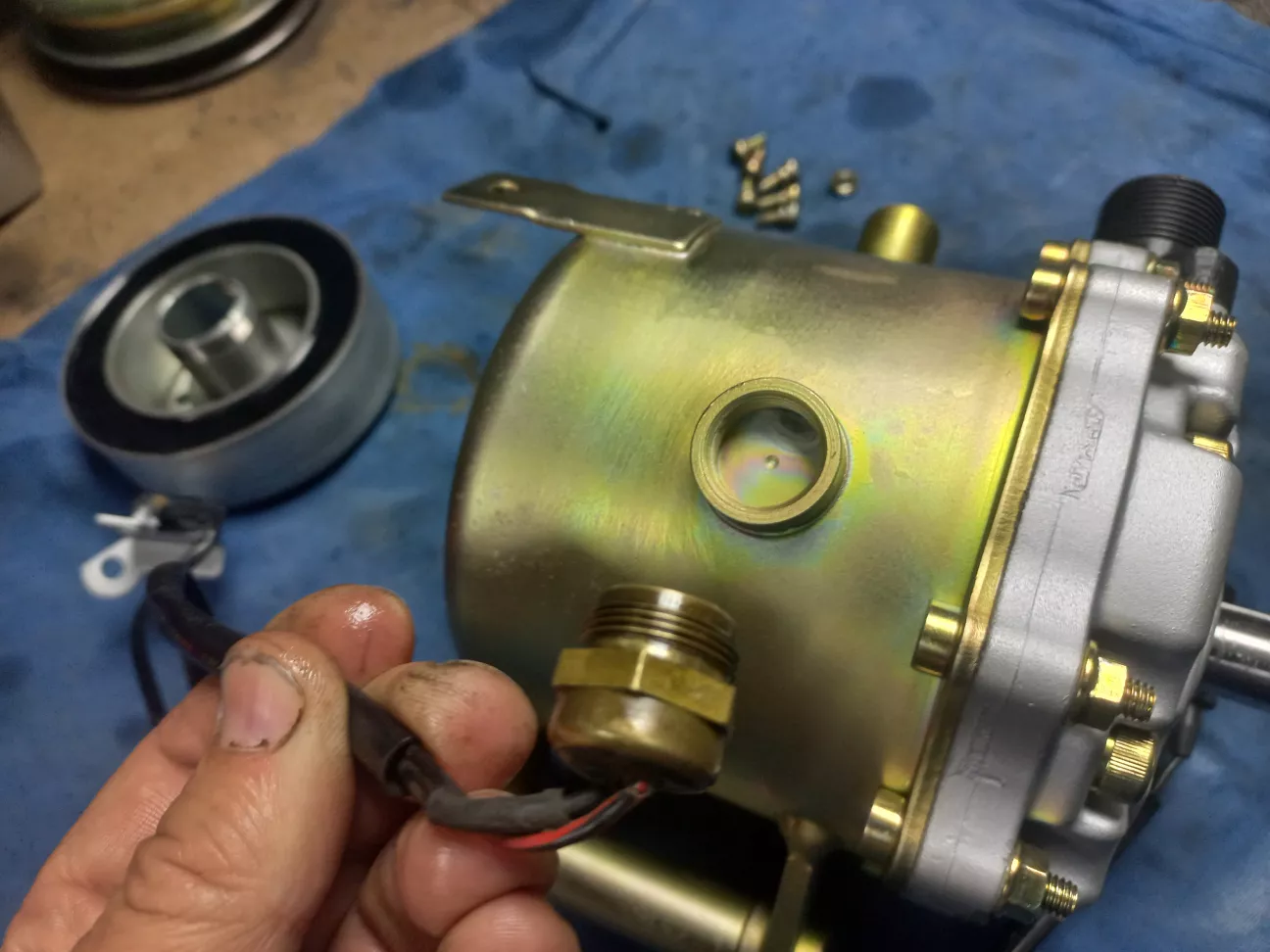

Прикручуємо датчик температури мастила та діод електромагнітної муфти.

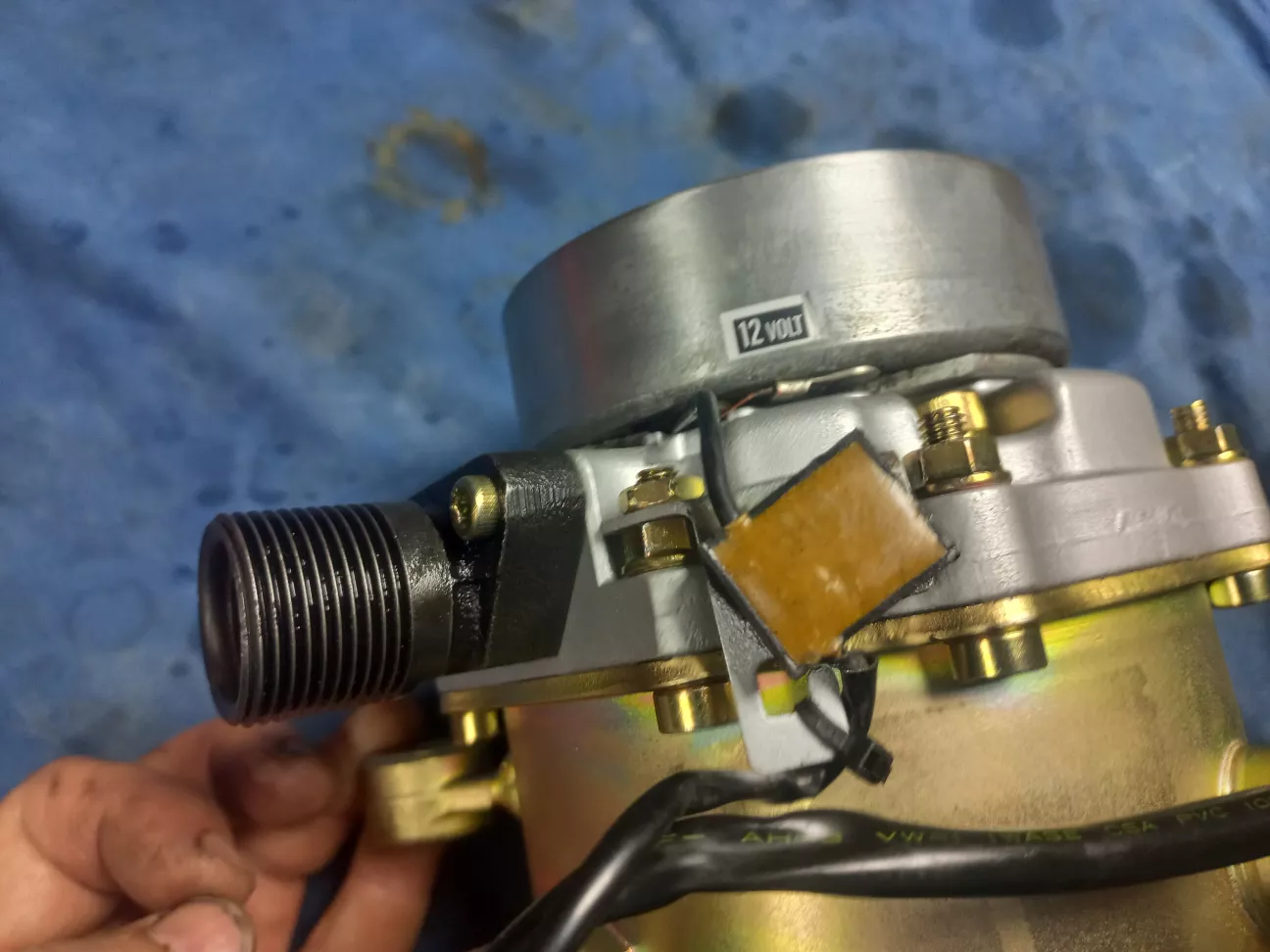

Проводку фіксуємо стяжкою через отвір у кронштейні діода. Приклєюємо на муфту наклейку "12volt".


Прикручуємо електромагнітну муфту шістьма гвинтами.

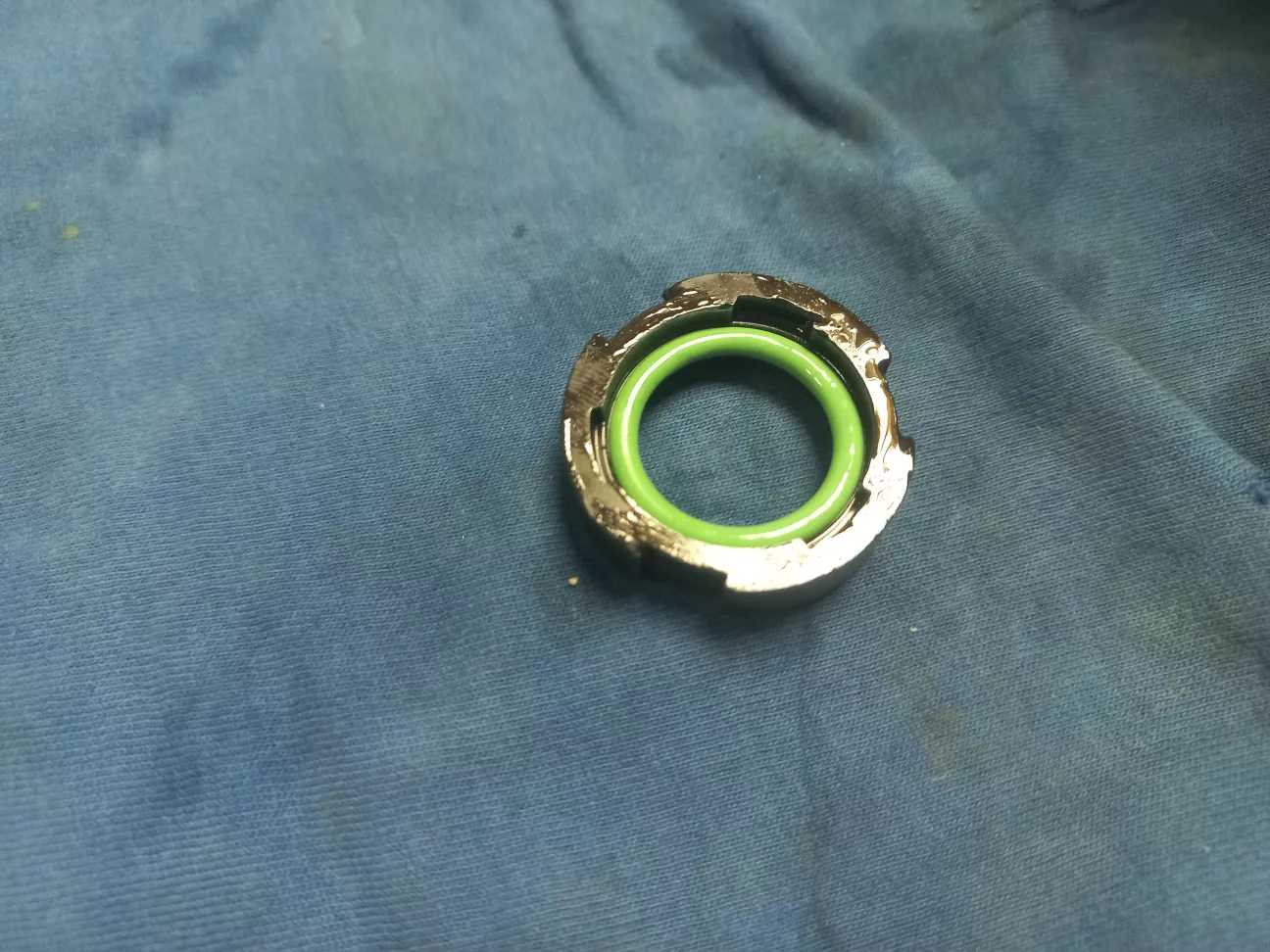

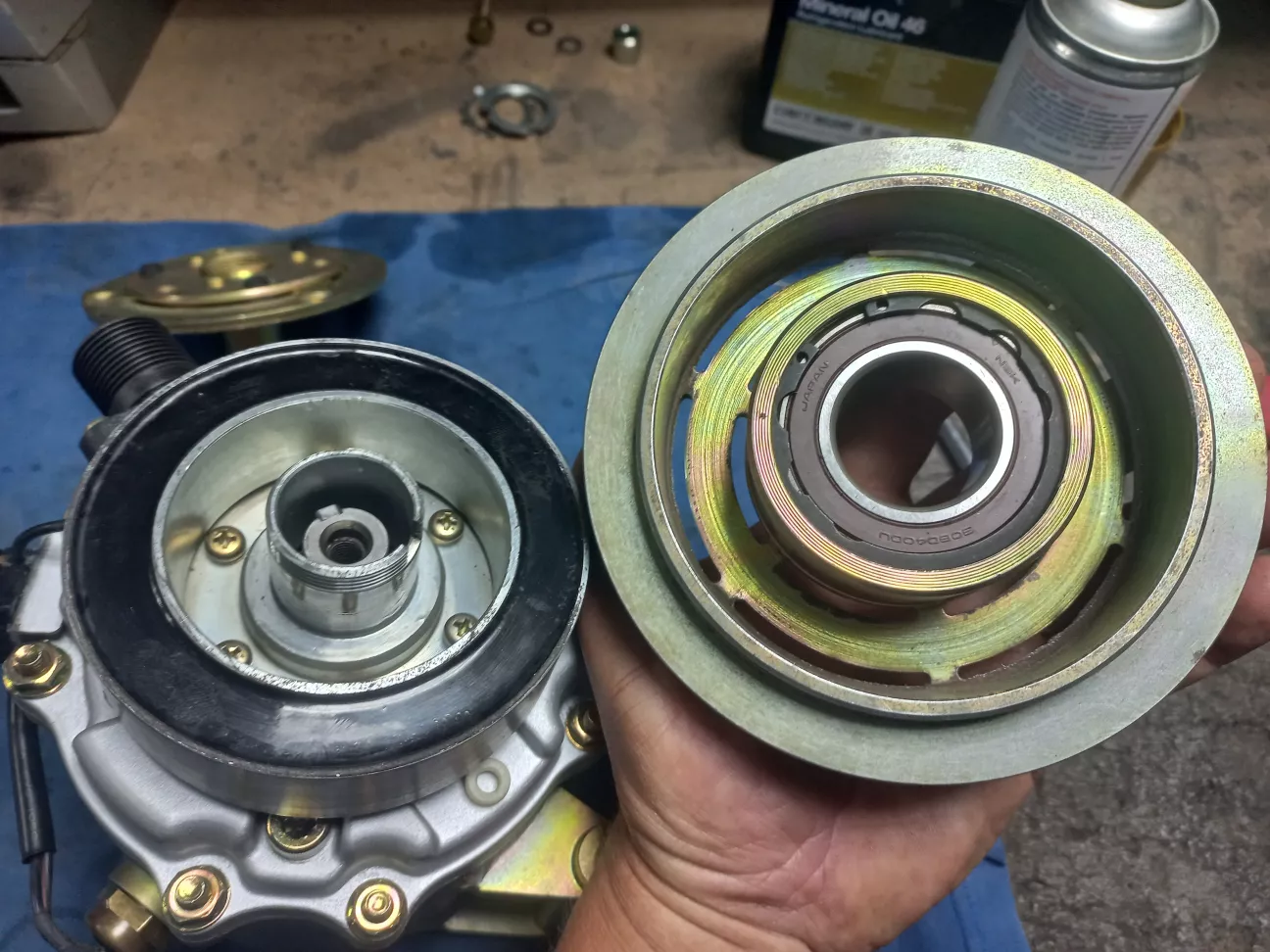

Підшипник шківа в прекрасному стані, тому міняти оригінальний японсткий підшипник NSK, на новий китайський, я не бачу сенсу.

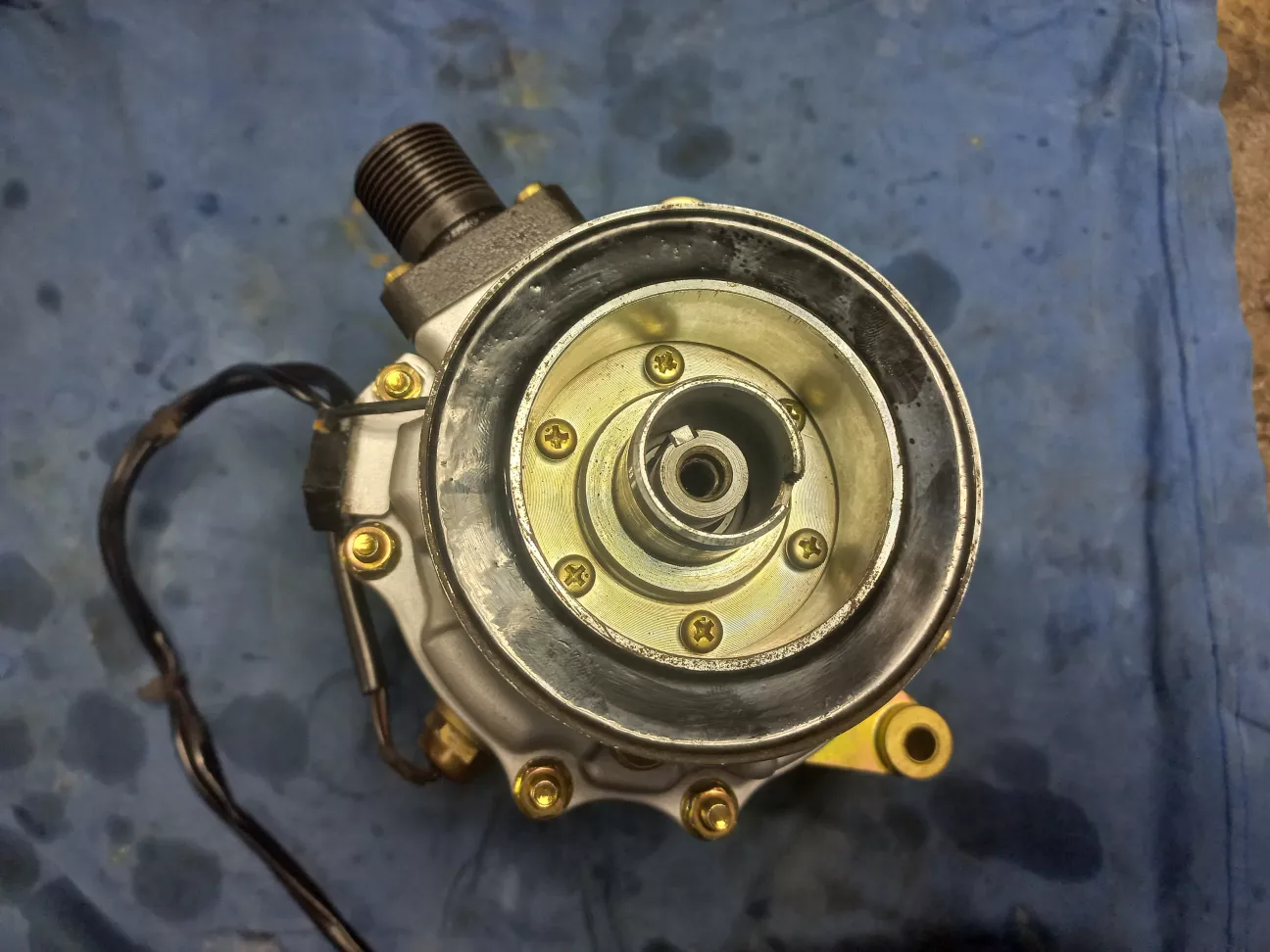

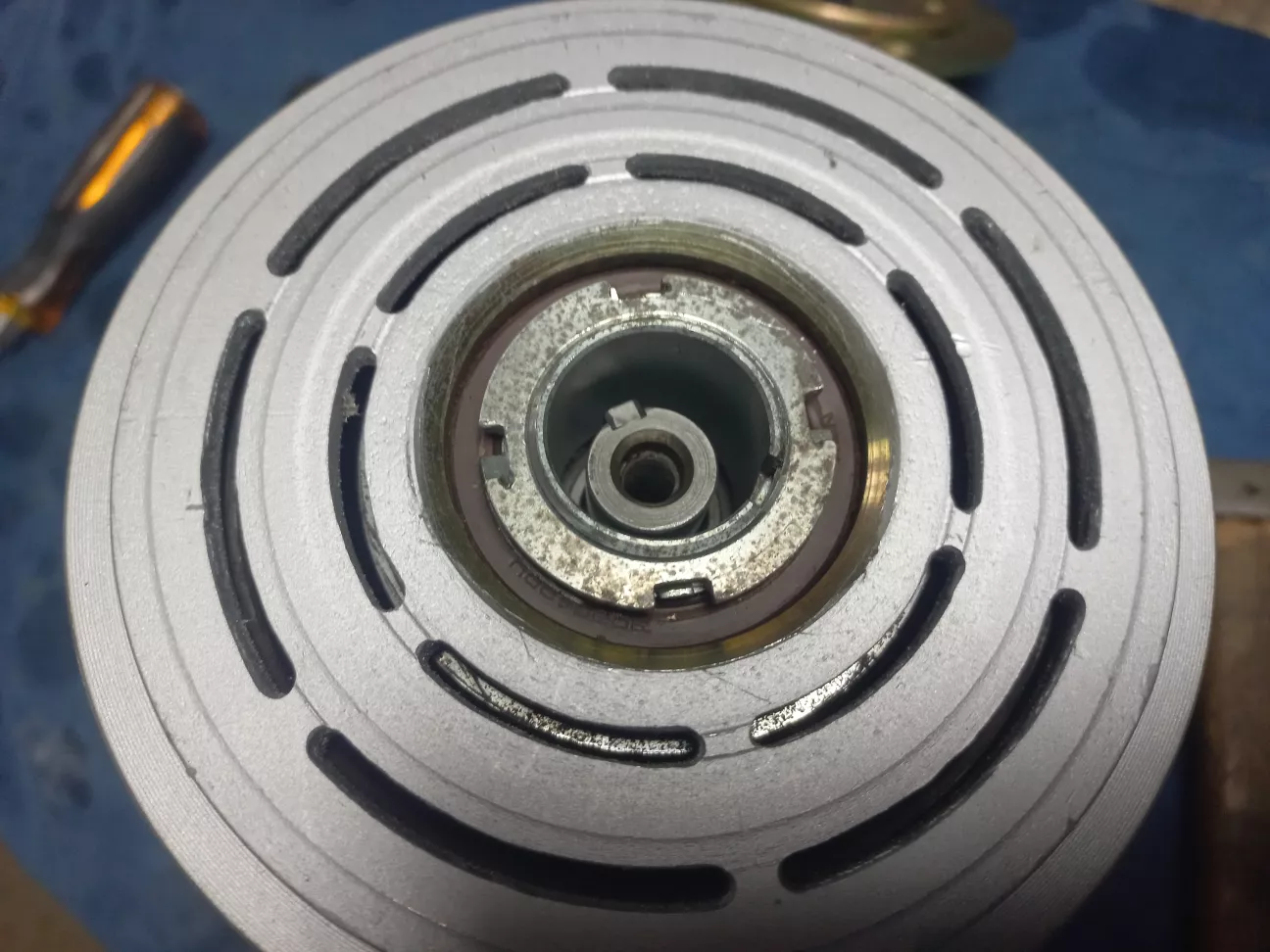

Надіваємо шків на вал до упору.


Встановлюємо стопорну шайбу в паз.

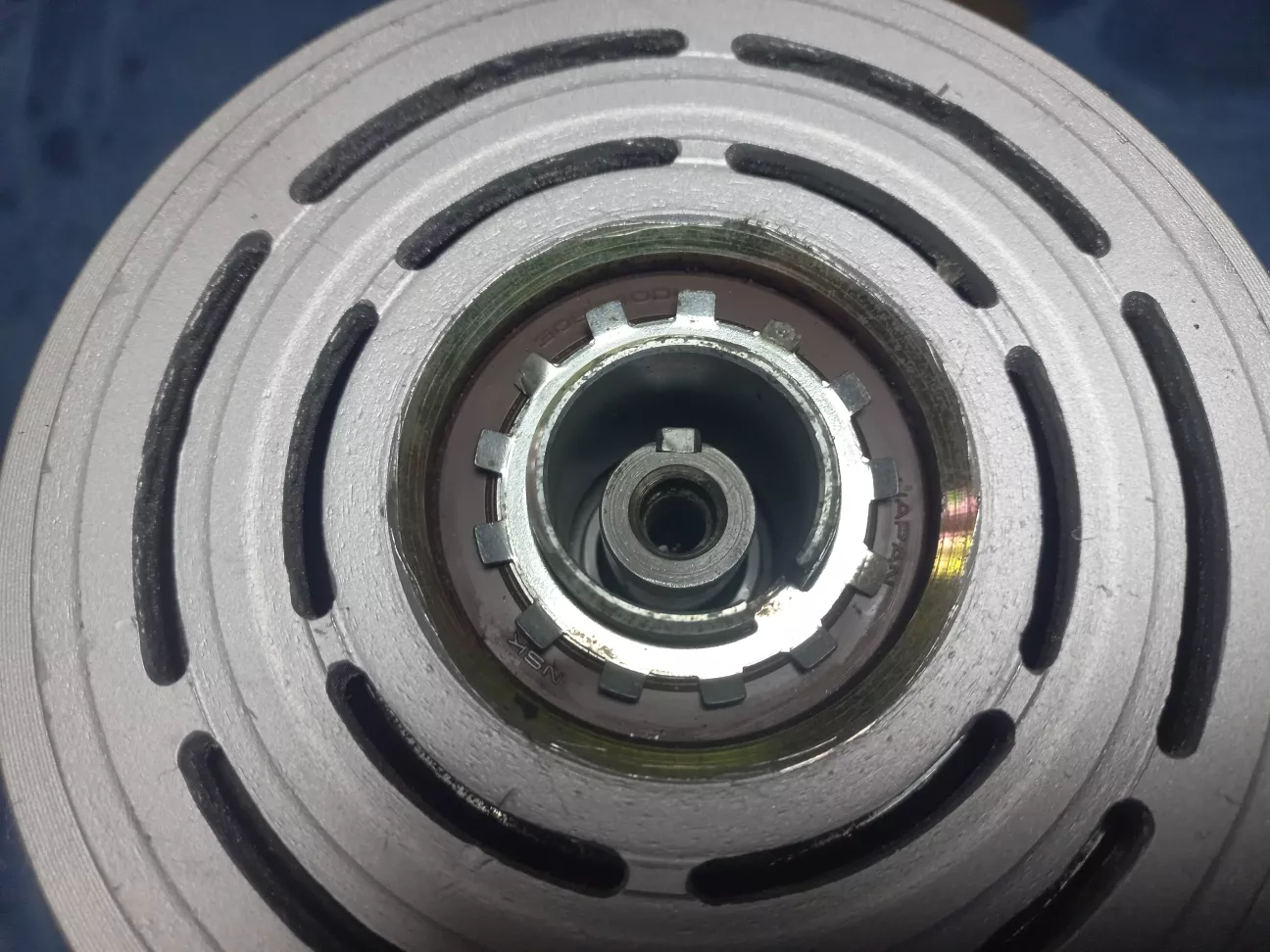

Закручуємо гайку та фіксуємо її, відігнувши "вушко" шайби.

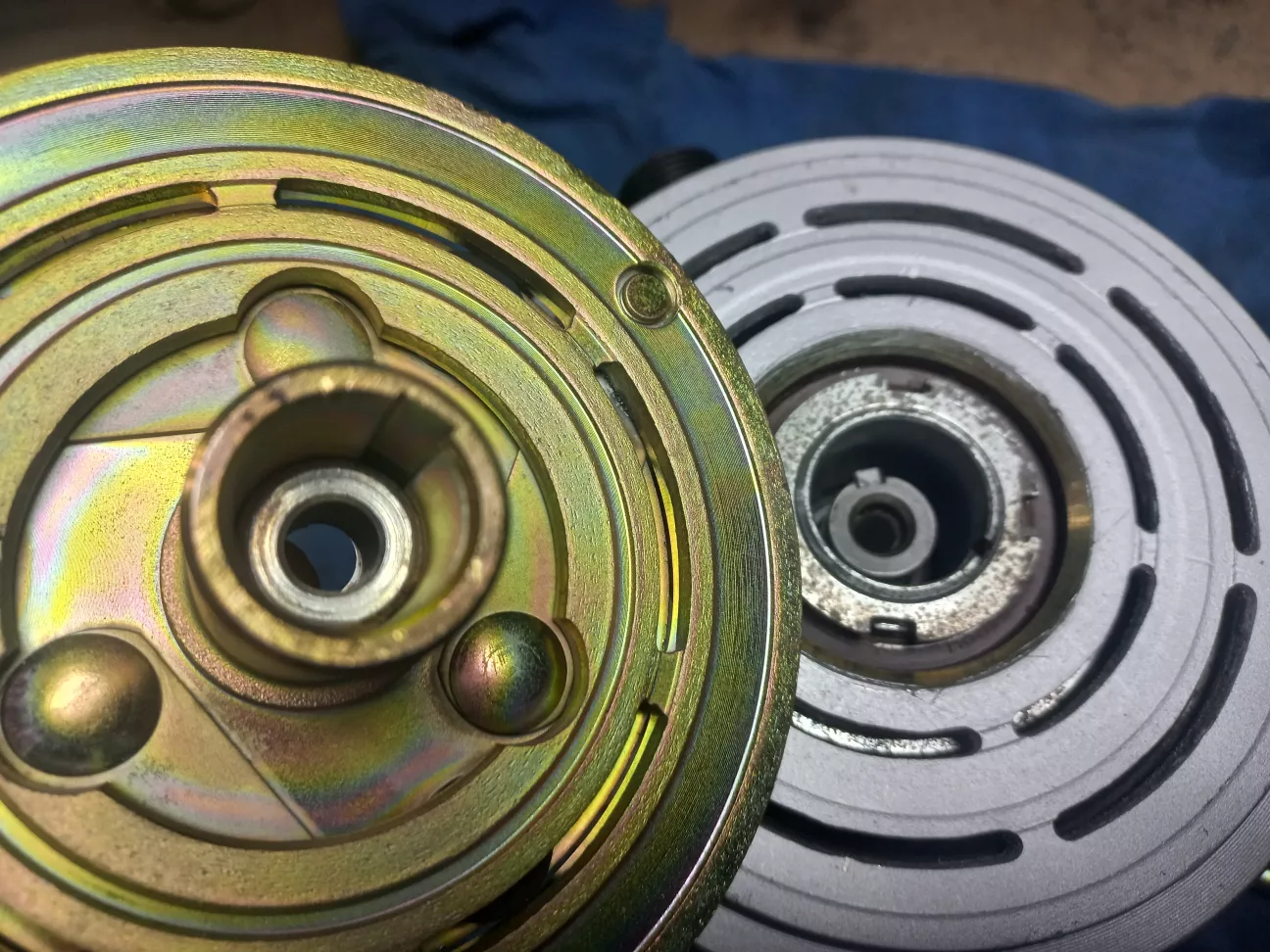

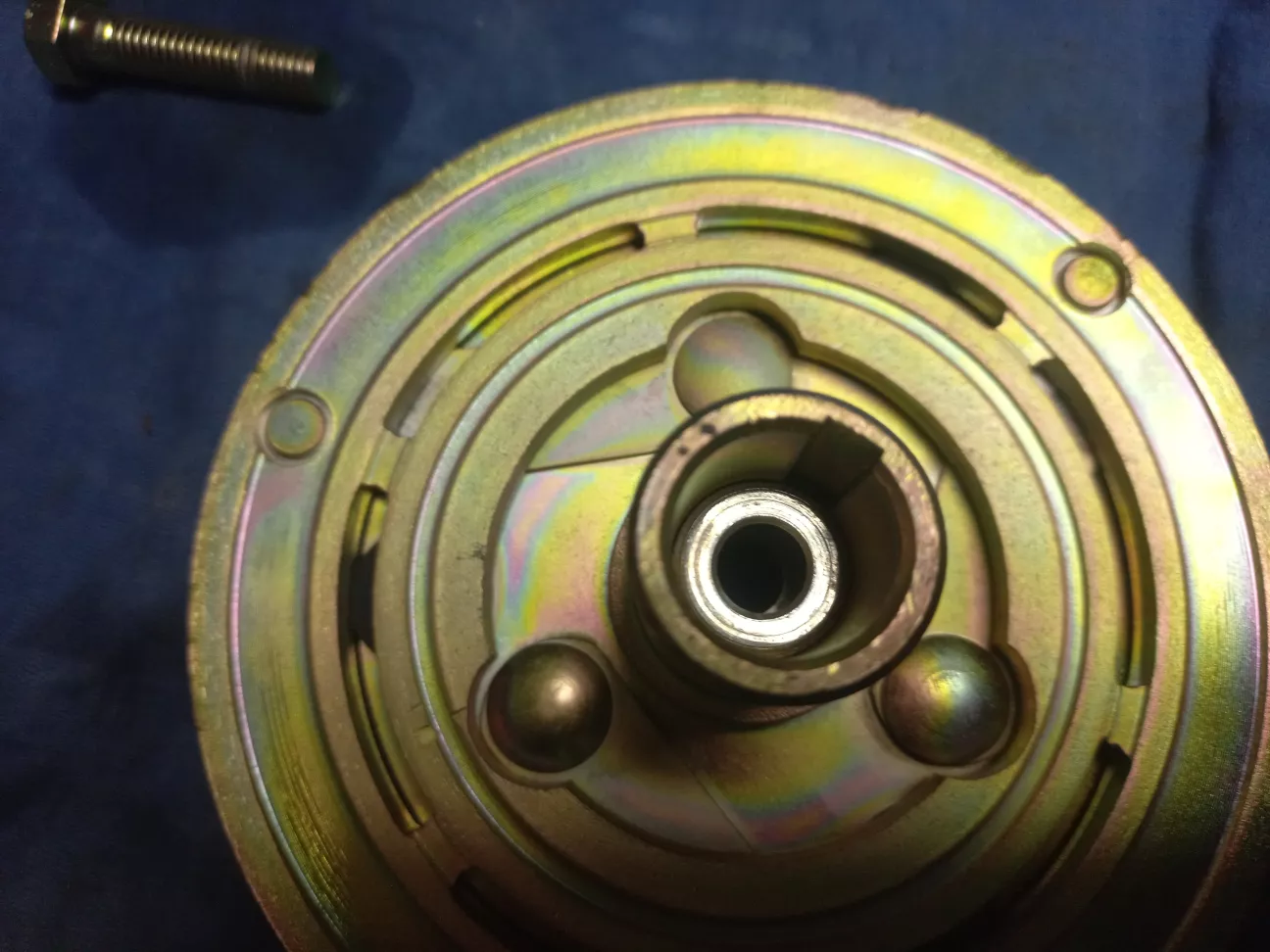

Встановлюємо притискний диск зчеплення.

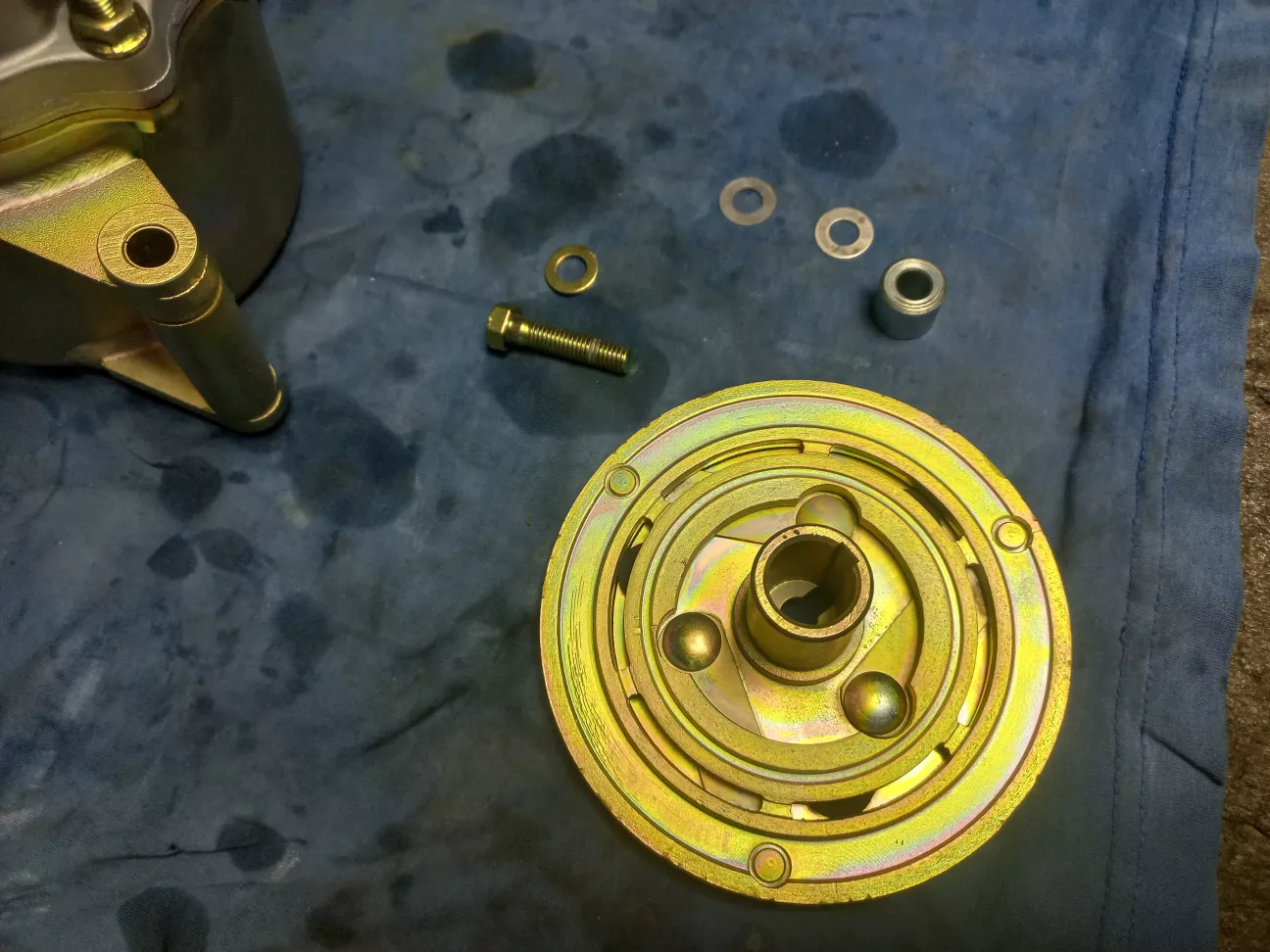

Для посадки з потрібним зазором між диском і шківом, використовується металева проставка та шайби різної товщини. Шайб може бути декілька. В моєму випадку їх дві. Ставимо спочатку товщу шайбу, потім тонку, потім проставку.


Надіваємо диск на вал, так, щоб паз попав на шпонку. Диск сідав доволі туго, довелось його навіть трохи набивати молотком до упору.

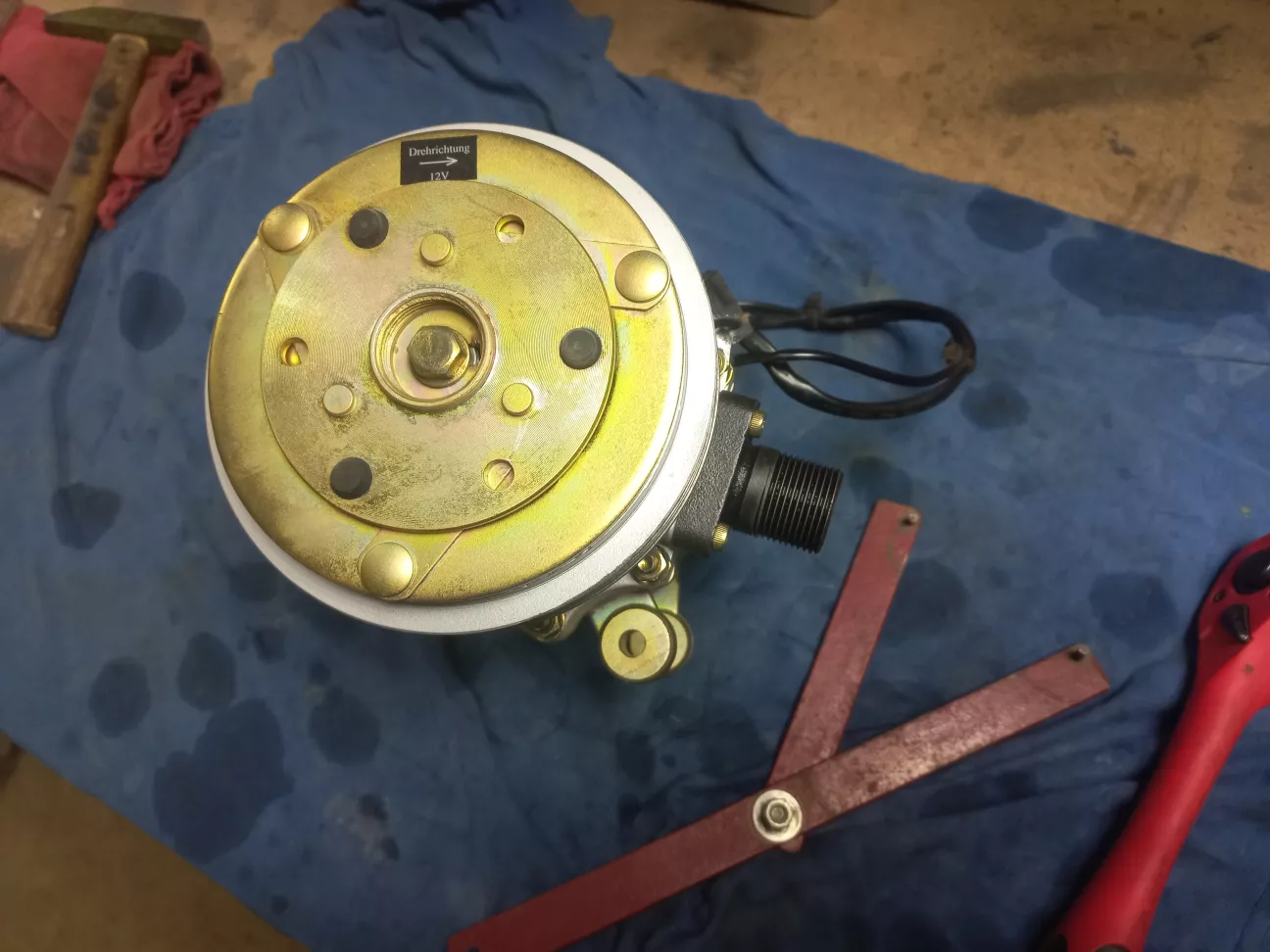

Прикручуємо притискний диск зчеплення болтом з шайбою, утримуючи його саморобним ключем, або чимось подібним.


Наступного разу, якщо буде потреба, то для знімання диска я скористаюся його внутрішньою різьбою для спеціального знімача - тепер я це знаю! ;)

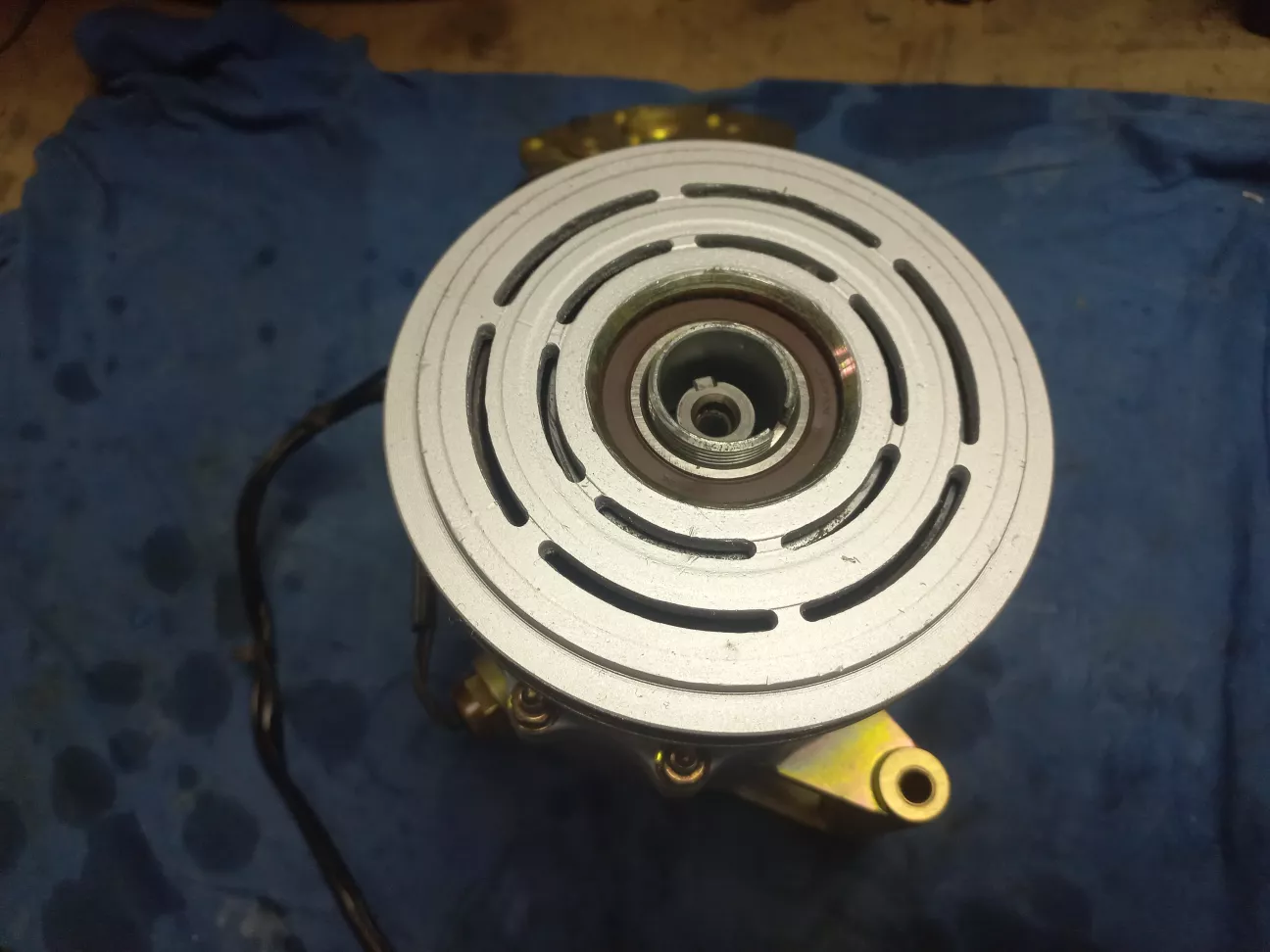

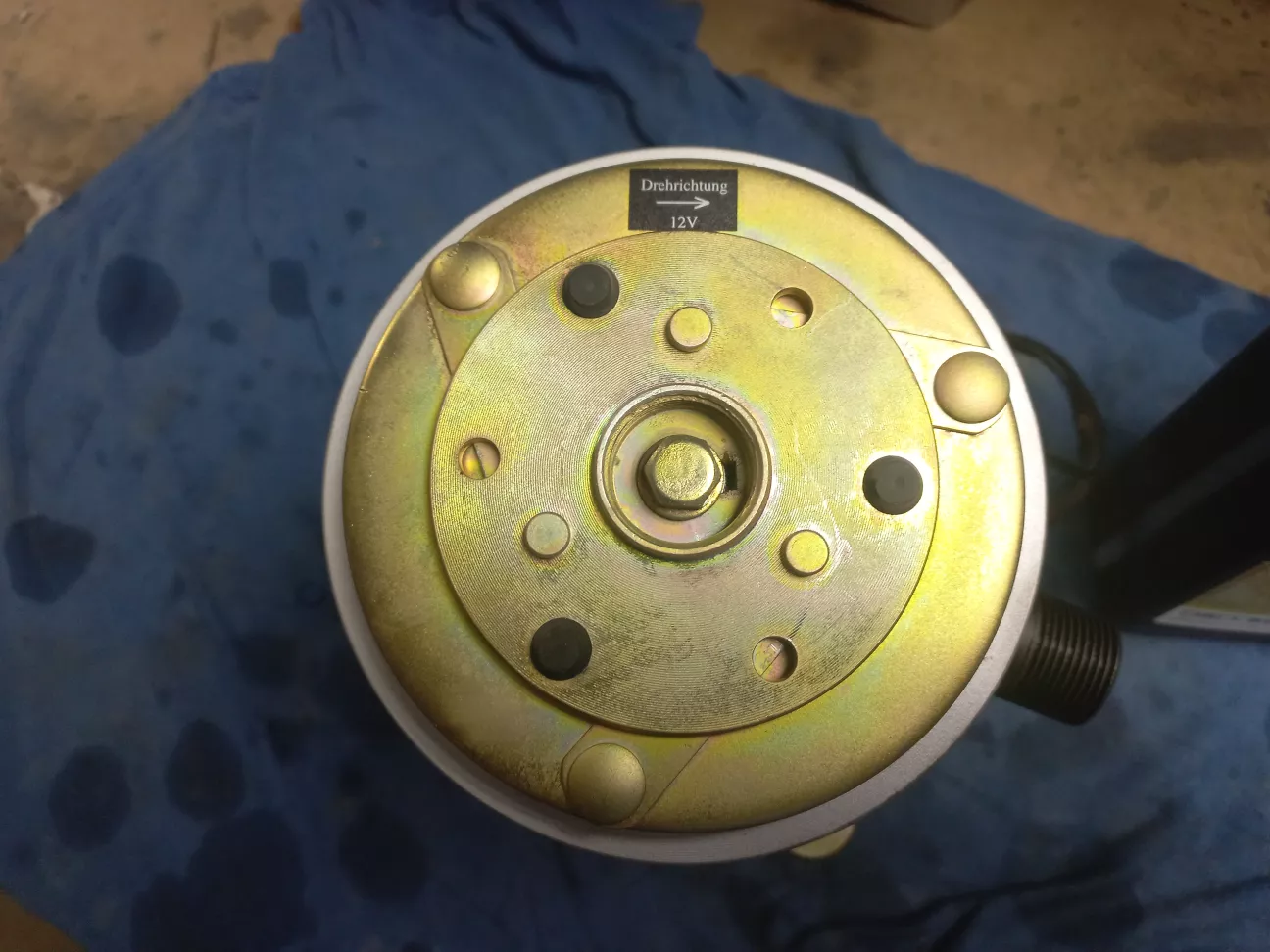

Приклеюємо наклейку, що вказує напрямок обертання.

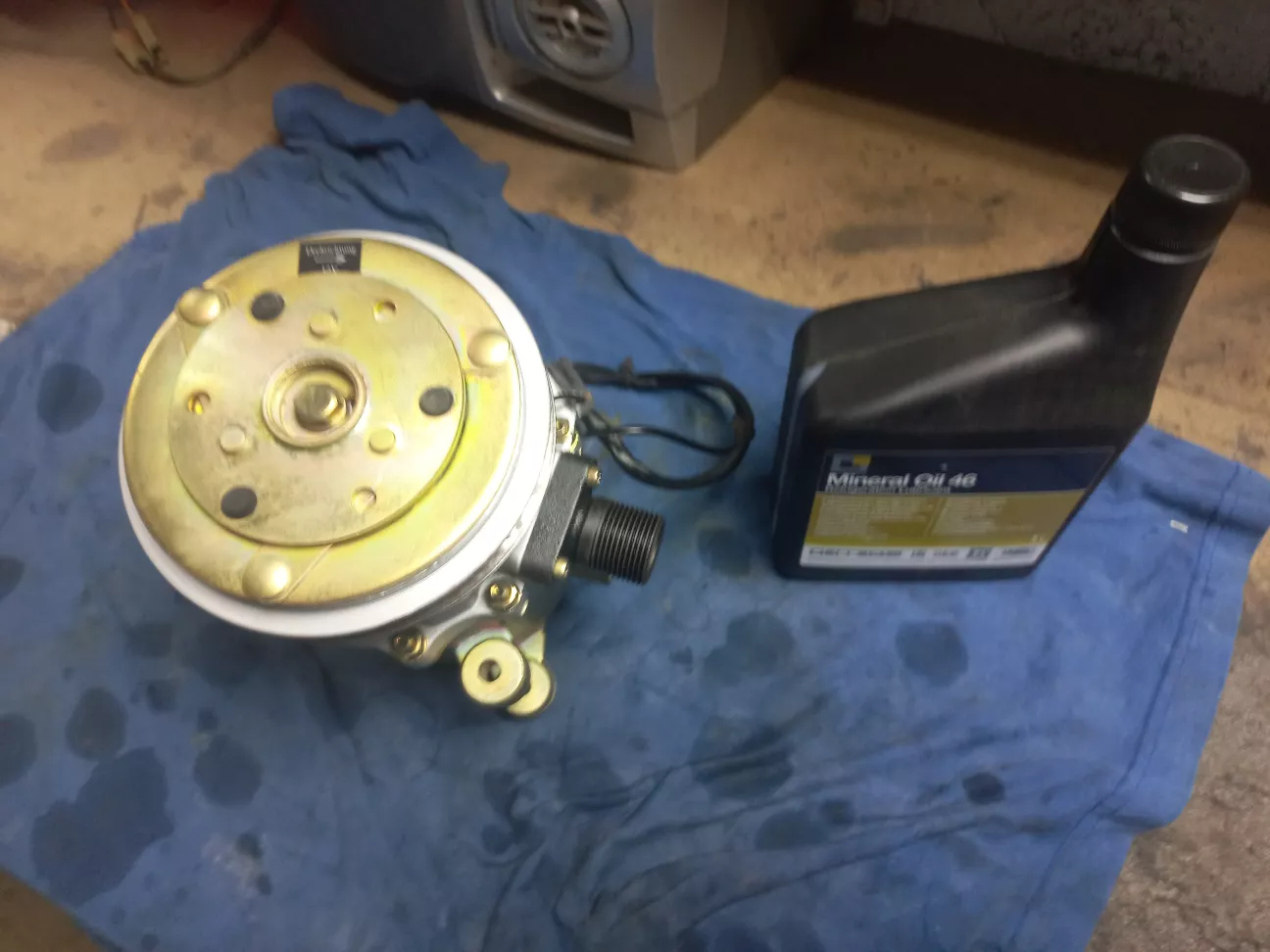

Компресор зібраний. Бажано в нього одразу залити 100 мілілітрів мастила через вхідний штуцер. Повний об'єм - 200. Решту мастила буде залито при заправці кондиціонера.

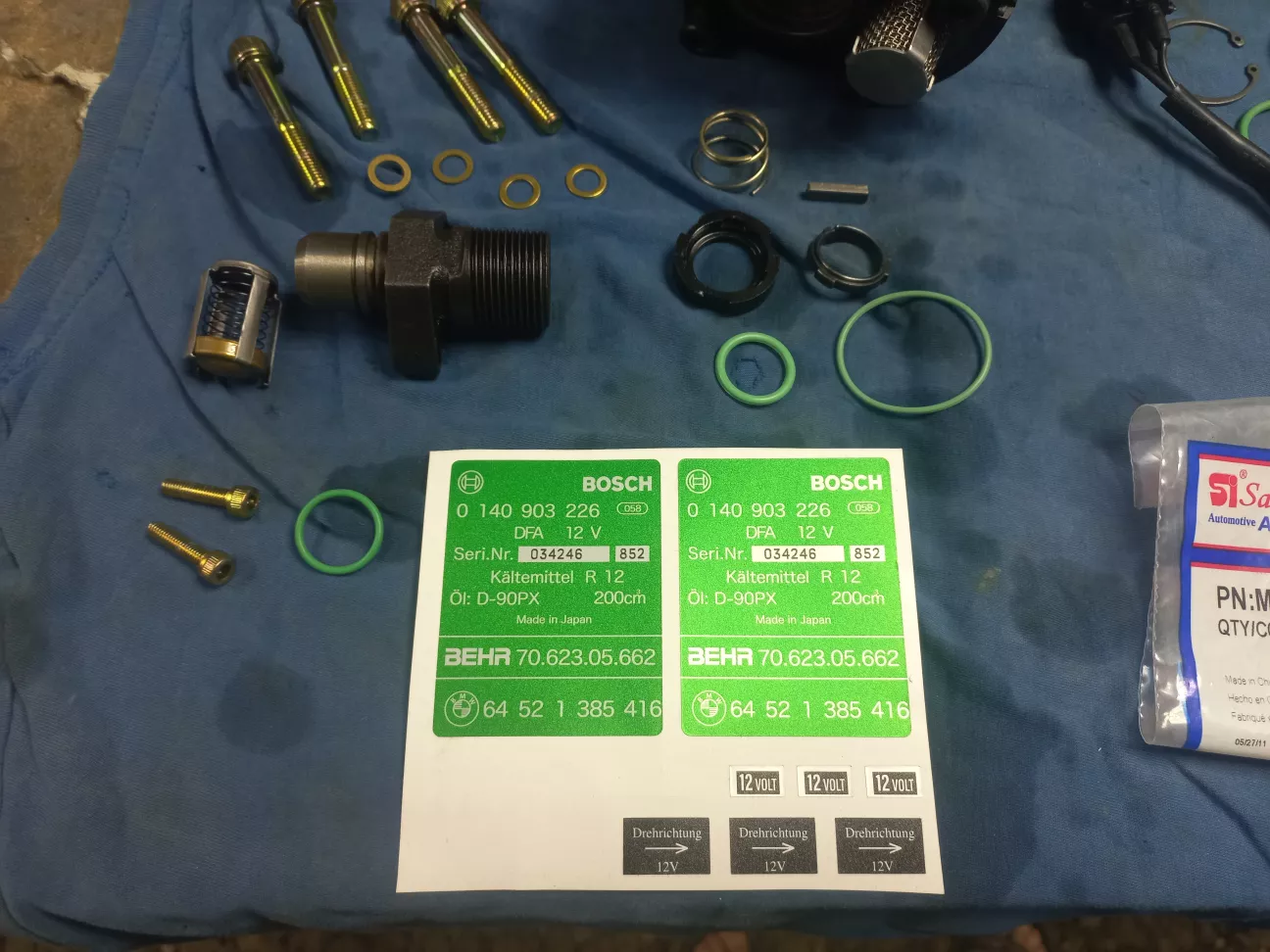

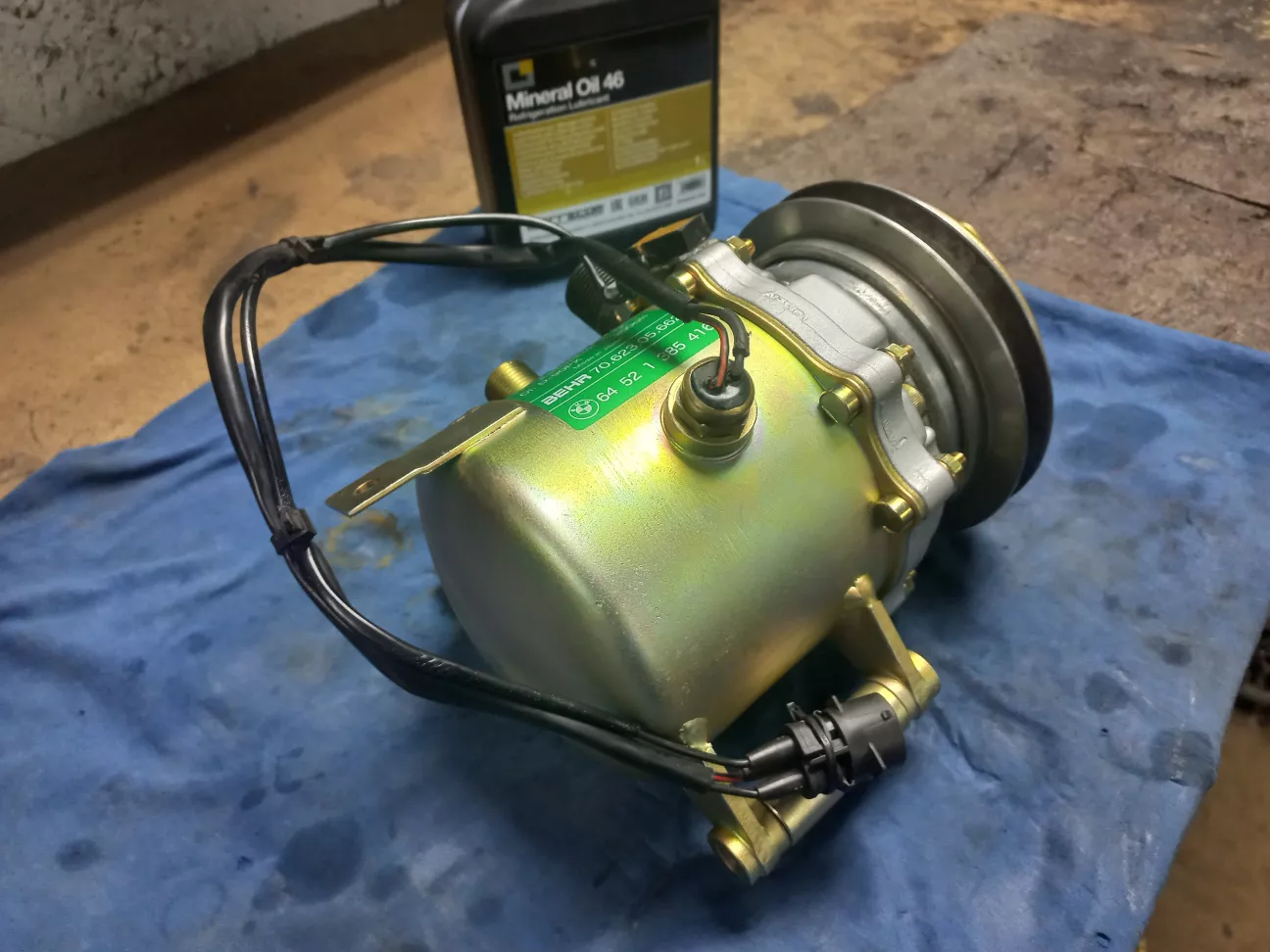

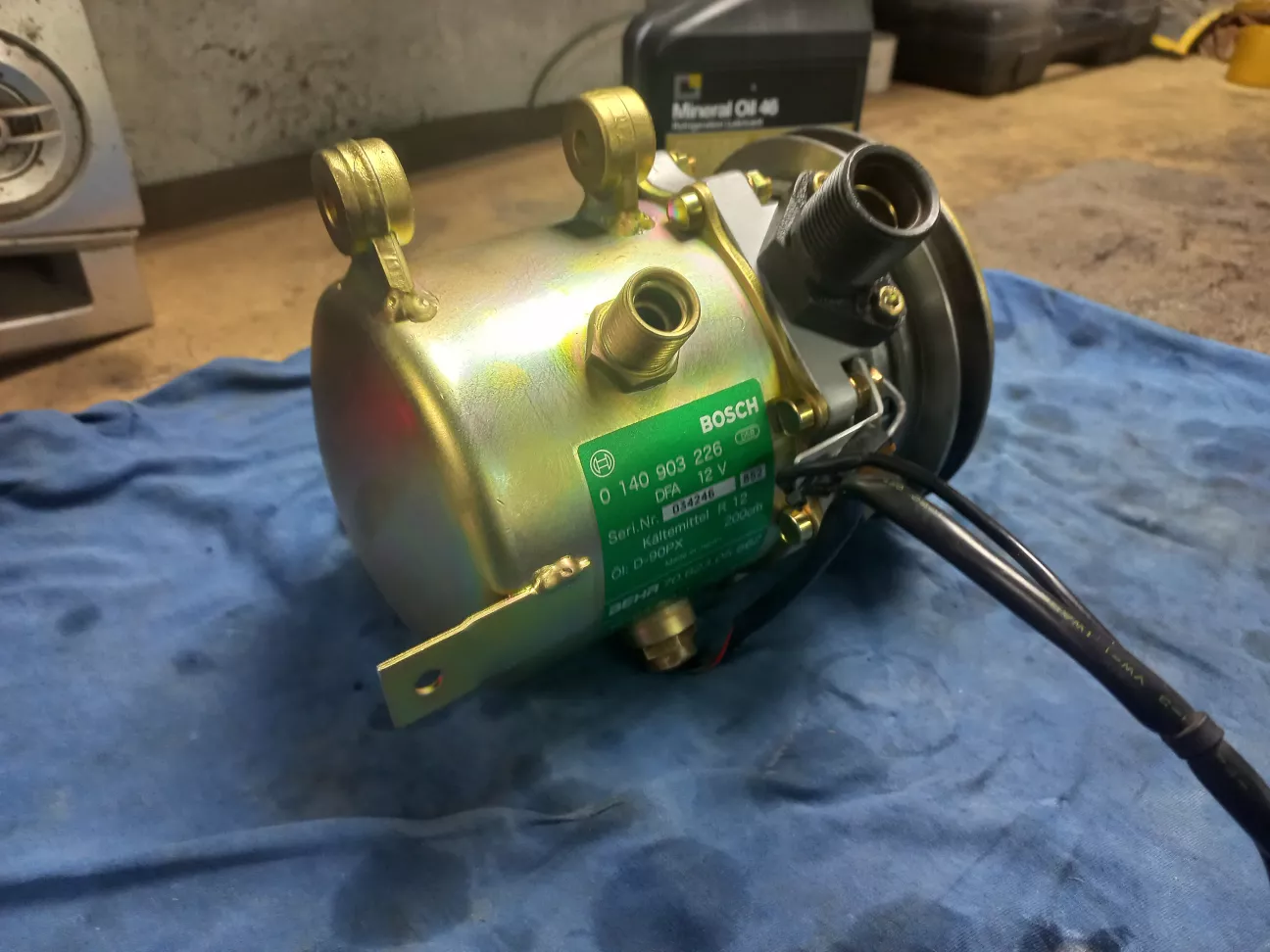

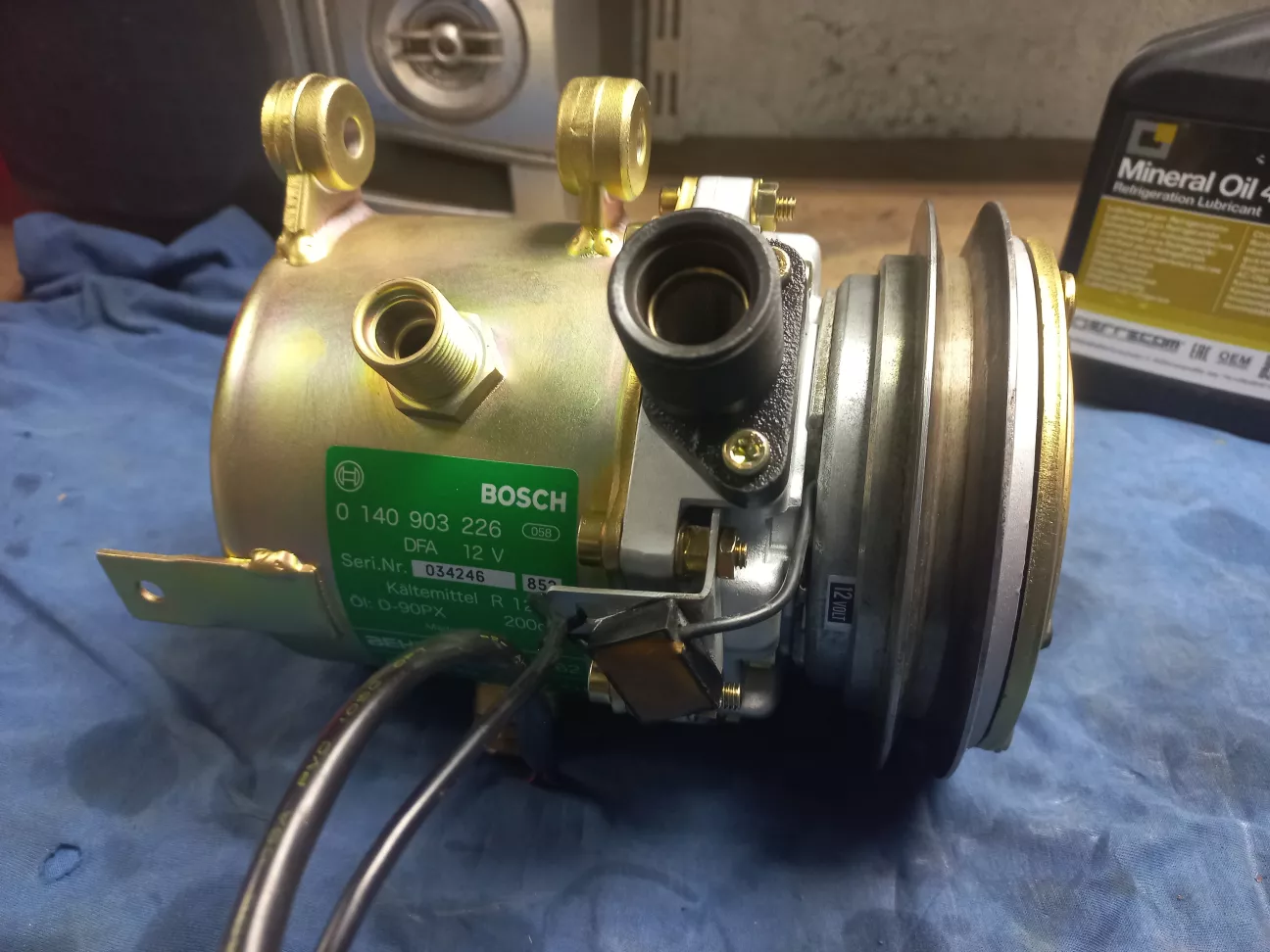

Останній "штрих" - нова наклейка, на якій вказані номери BOSCH, BEHR, BMW та серійний номер. Також вказаний тип фреону R12, тип мастила D-90PX та його об'єм 200см3. Made in Japan.


Є у мене ще одне питання - для чого потрібна металева планка з отвором на задній частині корпусу? Вона точно не для кріплення компресора. Схоже на клему для "маси" корпусу. Але ні в ETK, ні в ETM я цього не бачив... Not used?

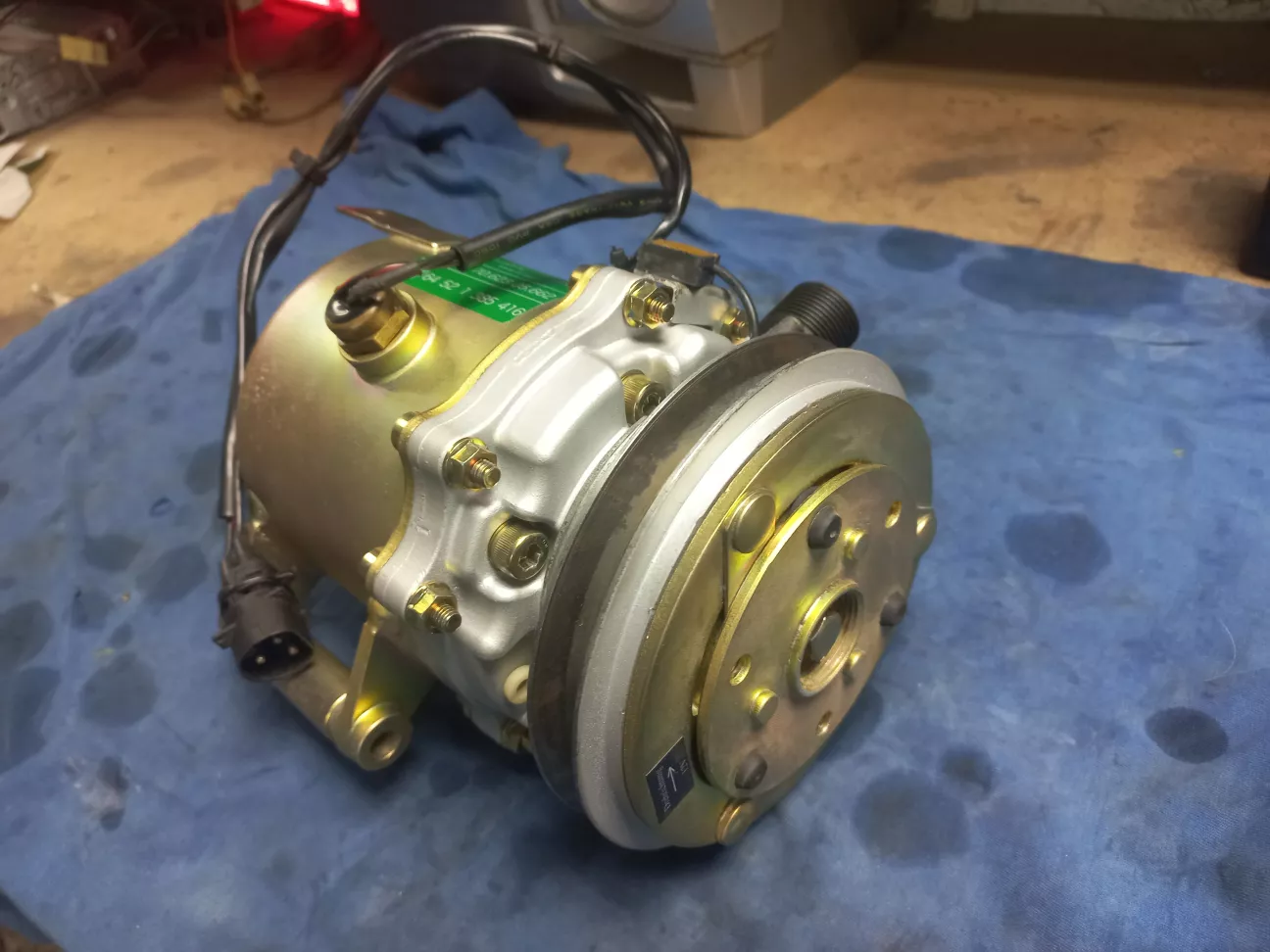

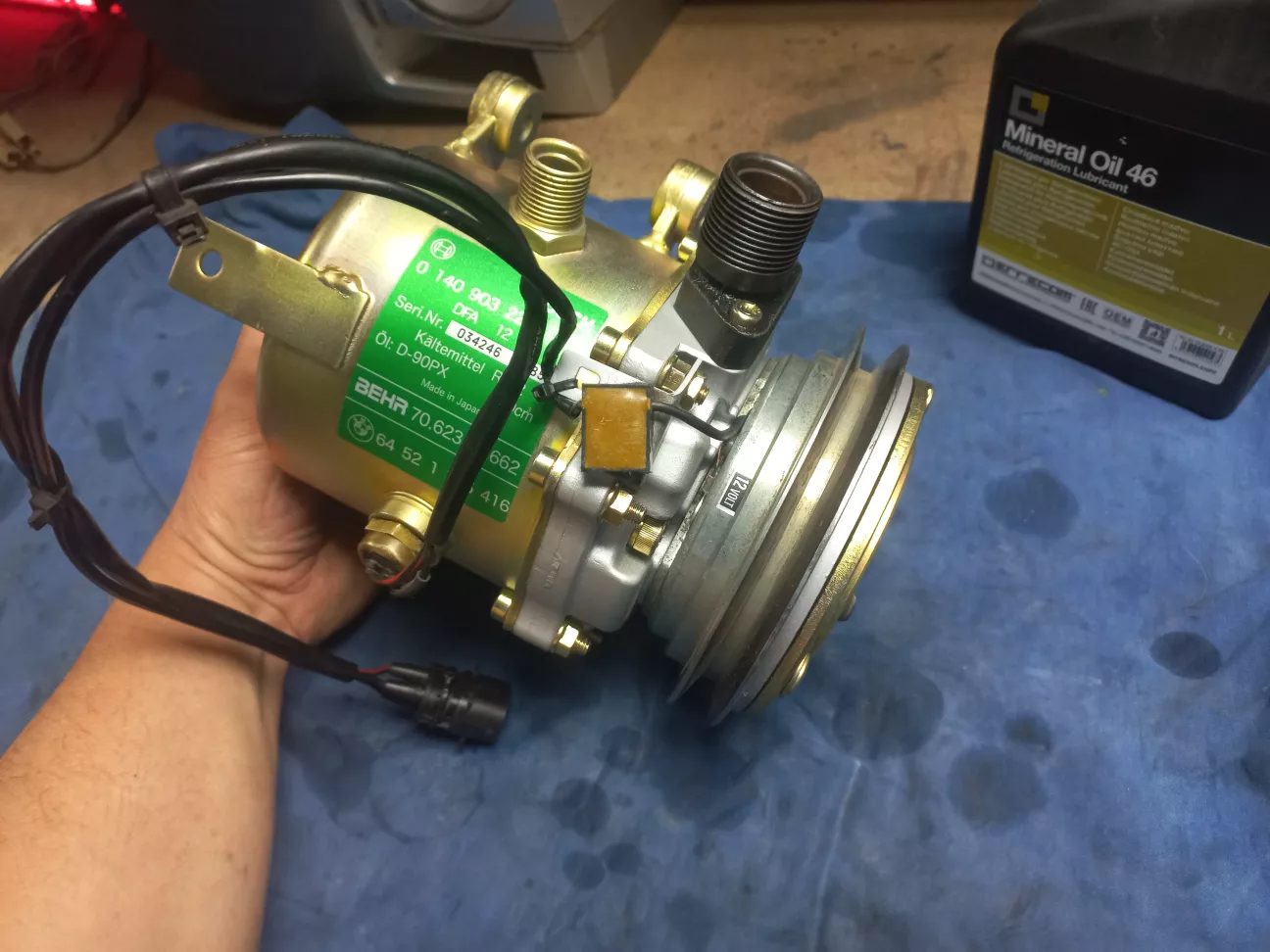

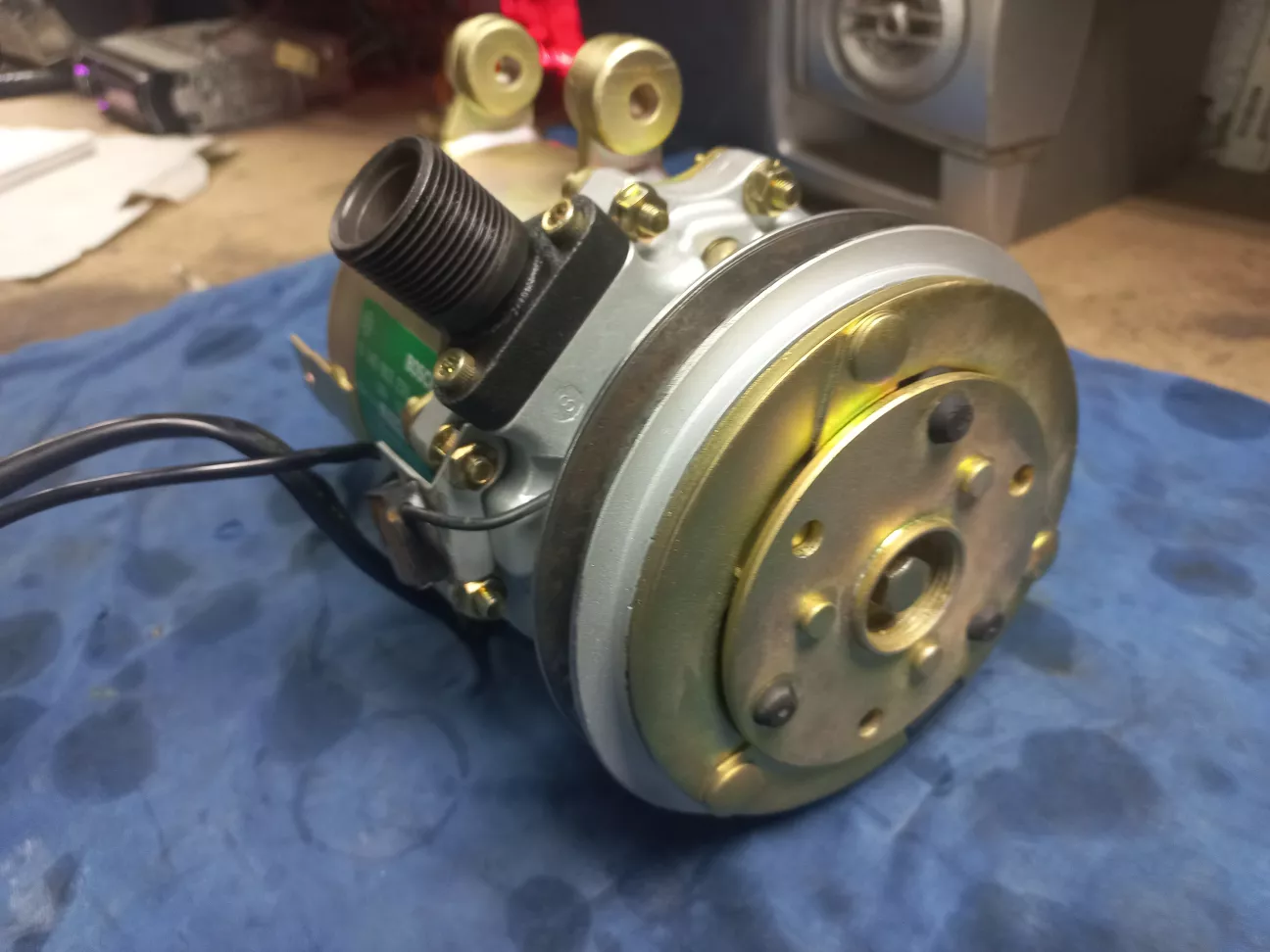

Компресор готовий до установки.






Красивий! )


P.S.
Може я вже занадто докладно пишу, але довго шукав щось подібне, то нехай буде! ;) Може комусь стане в нагоді.
