Починаємо з розбору салону.

Потрібно зняти

Ліву обшивку багажнику
Боковину на задньому ряді
Пластикову накладку порогів водія і пасажира
Накладку на стійці
Нижні накладки в ногах водія і пасажира
Бокові накладки в ногах воді і пасажира
Дверні карти спереду
Накладку з динаміком на обох дверях

Далі переходимо до встановлення блоку камери. Так як я ще докупляв кронштейн то я встановив ще його. На кронштейн закріплюю блок камер.

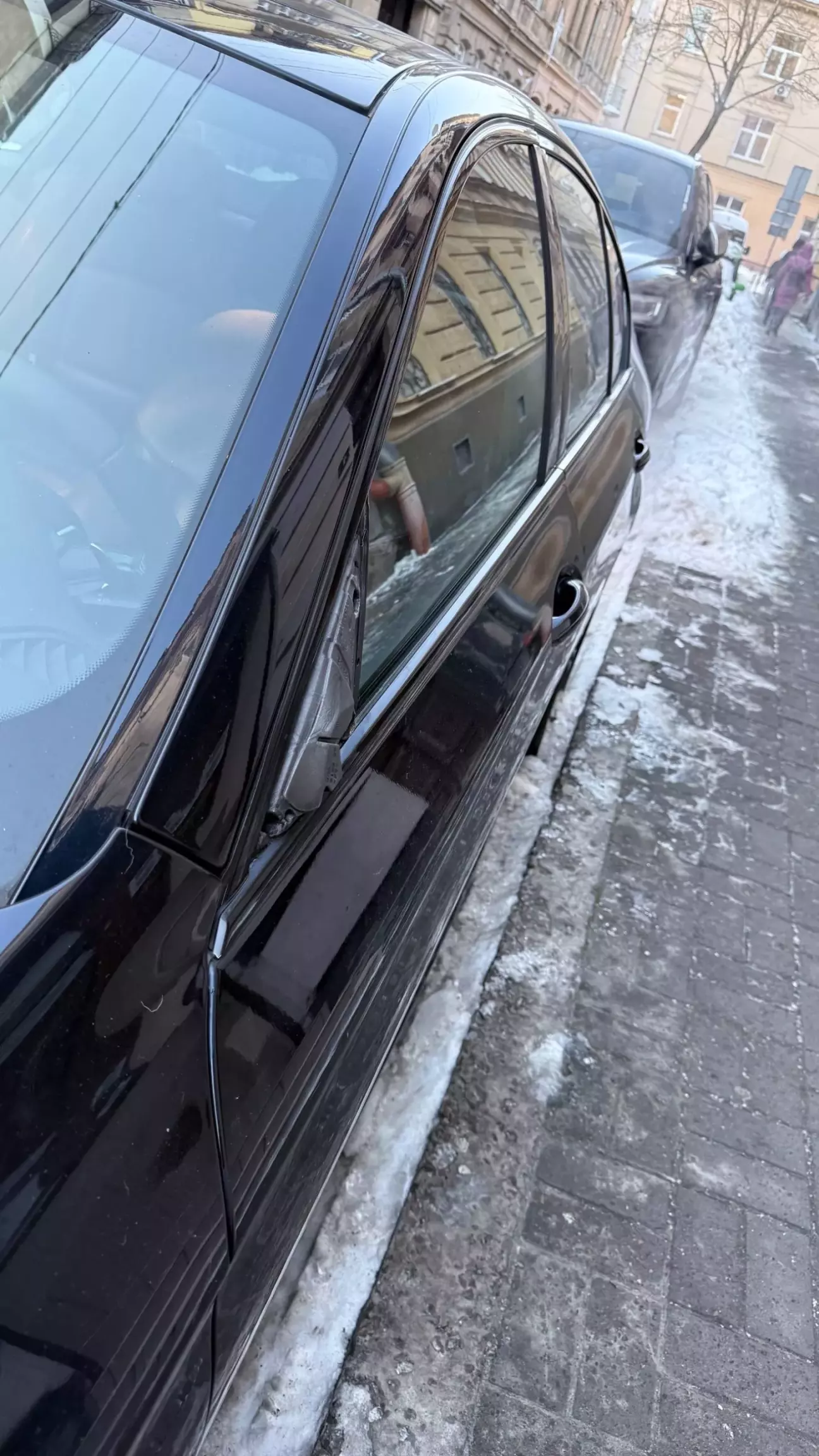

Залишилось замінити дзеркала. Тут усе досить просто. Три болти які тримають дзеркала. Відкручуємо. Знімаємо старі дзеркала

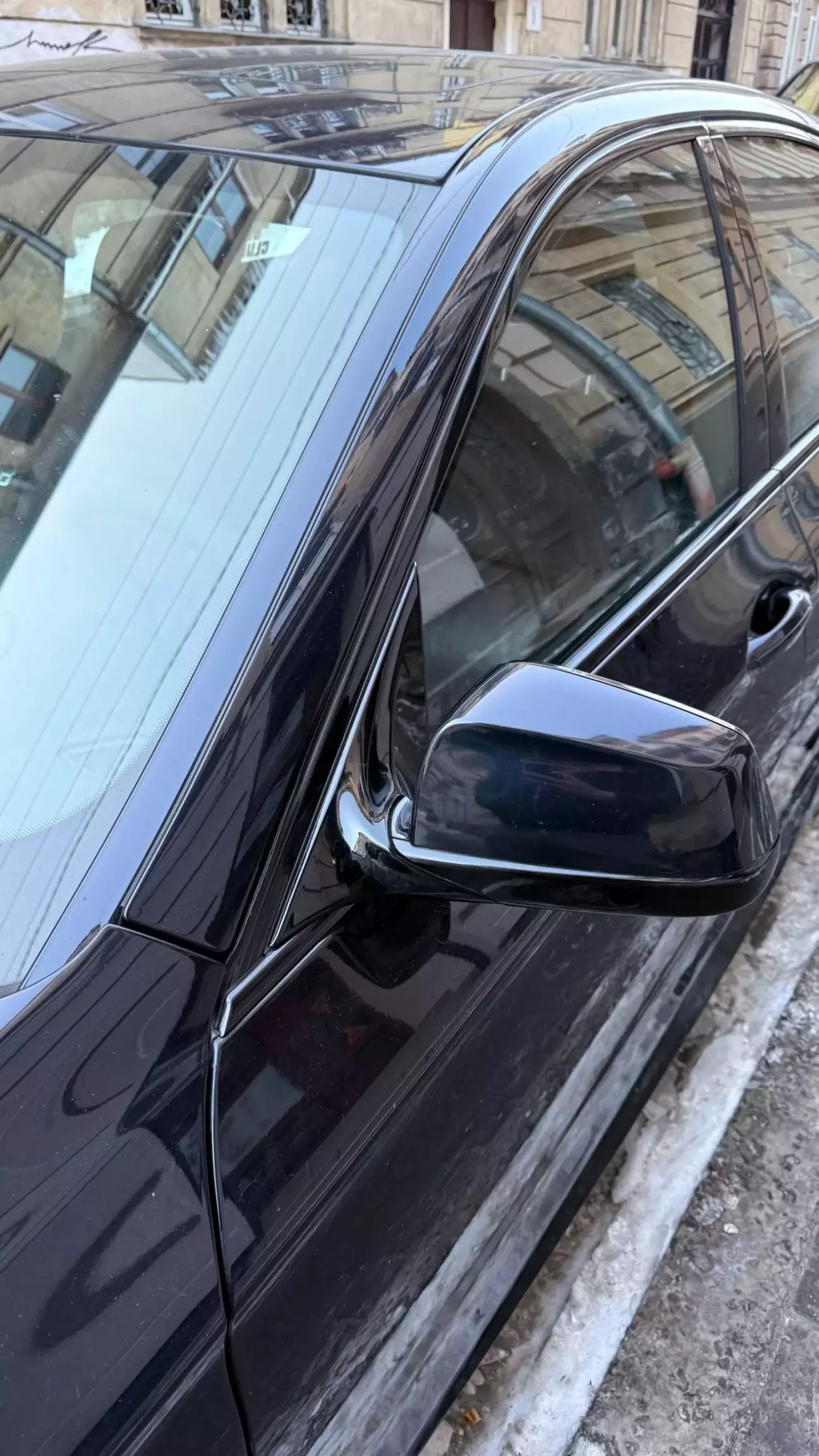

І ставимо нові і закручуємо назад.

Наступний етап прокладання проводів на камери. Починати прокладати треба від камер.Прокладаємо проводку всередині дверей від дзеркала до розʼєму що зʼєднює проводку дверей з кузовом. Треба відкрутити болт що тримає розʼєм до кузова і розʼєднати його. Дістати резиновий канал для кабелів з дверей - це дозволить нам простіше пропхати кабель. Пропхати кабель через цей тунель це те з чого треба почати. Один кінець що зєднює кузов з дверима а інший через двері до дзеркала. Процес схожий для обох дверей.

Сторона пасажира.

Нам треба прибрати в сторону ковролін, під ним паралонову накладку і дістати розʼєм і в нього втикнути кабель що йде вже до блоку камер. Зʼєднюєио розʼєм що зʼєднає двері з кузовом і протягнути кабель в сторону водія. І по суті ми можемо збирати пасажирську сторону.

Зі сторони водія ситуація схожа - єдине що у нас немає паралонової накладки. Замість неї блок FRM.

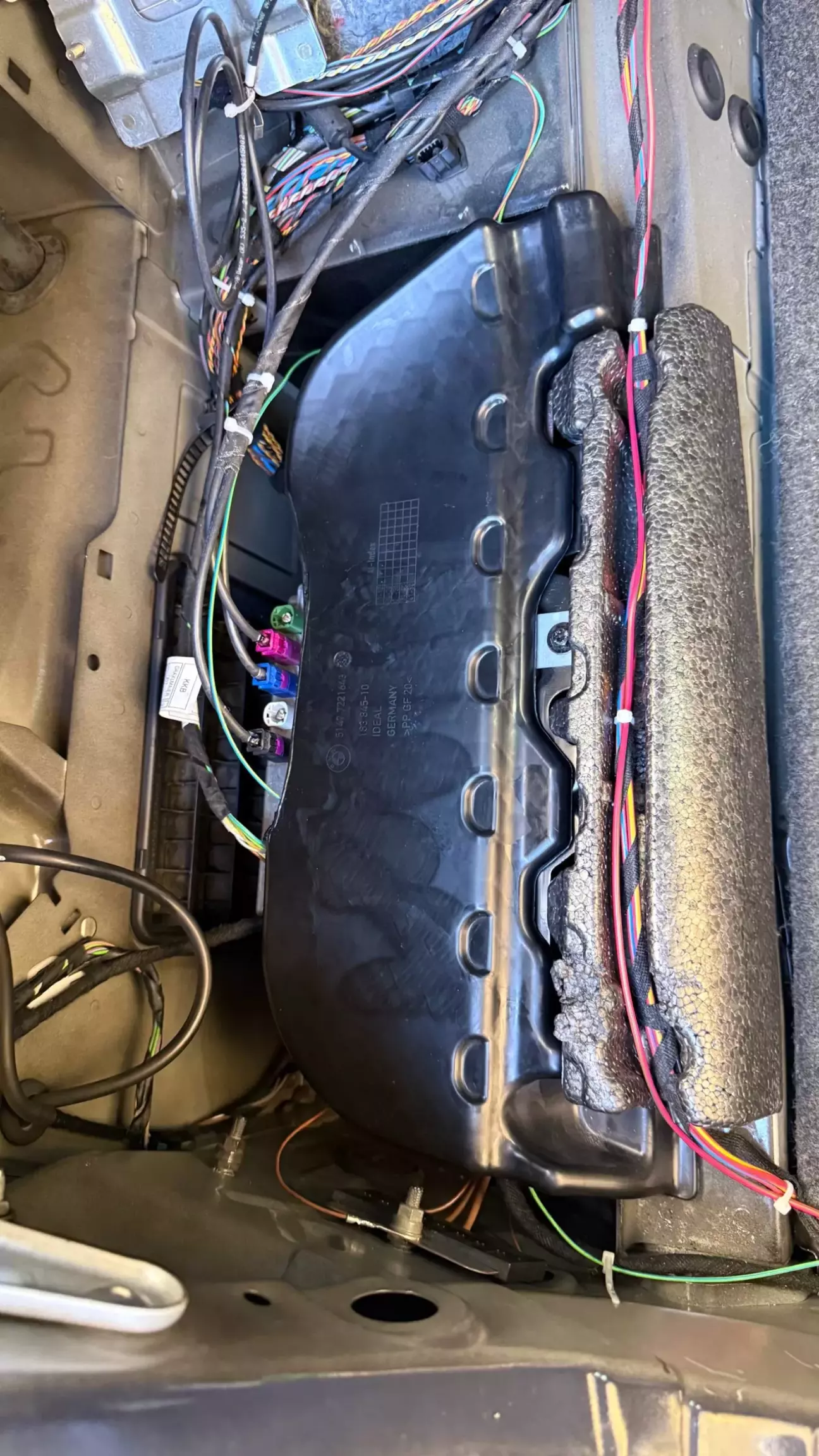

Далі усі кабелі тягнемо до багажного відділення. Я прокладав вздовж коси що йде по порогу( там де були тунелі пластикові - протягував всередині них)

Після того як ми дотягнули дроти до блоку- підключаємо відповідно до кольору.

Для side view треба замінити панель біля селектора. Щоб було простіше - треба зняти центральний декор і зняти блок клімату. Тоді у нас буде кращий доступ щоб зняти декор навколо селектору.

Знімаємо декор навколо селектору і відкручуємо панель. Замість неї ставимо нашу нову і збираємо у зворотній послідовності.

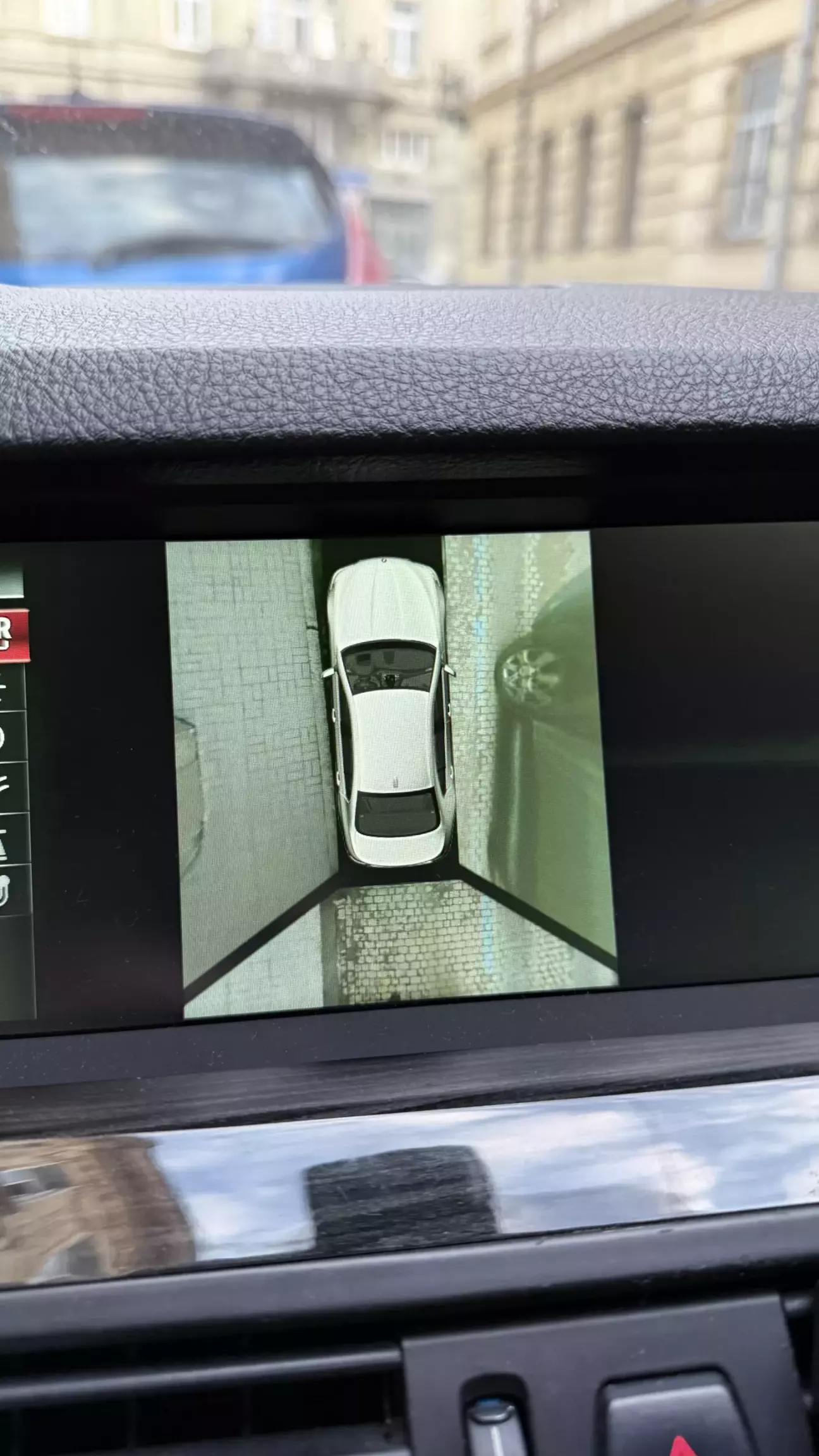

І залишилось зібрати салон до купи.

Так як як поставив панель але на момент публікації цього - я ще не маю камер на руках для бамперу.

Раніше у мене над підсилювачем була якась чорна накладка. Коли я доставляв задню камеру то я її трохи підрізав бо вона впиралась в проводку що виходила з блоку камери. Але зараз цього не достатньо. В каталозі немає номеру її яка йде під 3 або 5. Там її наче не має бути взагалі . Але так як вона у мене є - я її просто підрізав трохи по іншому.
