💻 10-дюймовий екран у Fabia 2. Custom-проєкт

Ідея спочатку здалася трохи дивною навіть мені. Але коли я почав розбиратися, що саме можна отримати від звичайного Android-планшета в автомобілі, стало цікаво. Великий екран, навігація, YouTube, інтернет-радіо, OBD-діагностика, камера заднього виду, телефон — і все це можна реалізувати без демонтажу штатної магнітоли.

Тож я вирішив не поспішати, а спочатку продумати весь проєкт.

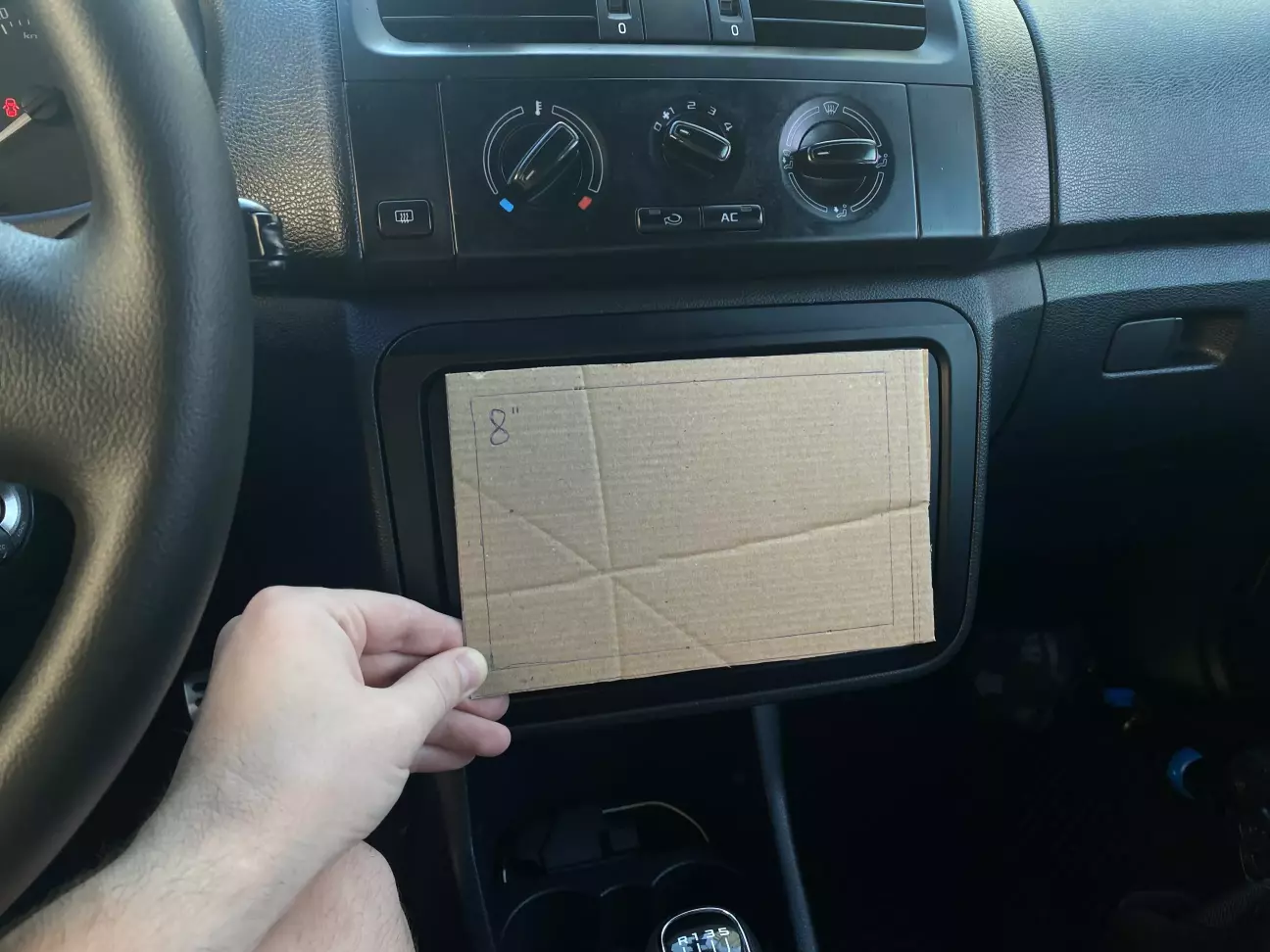

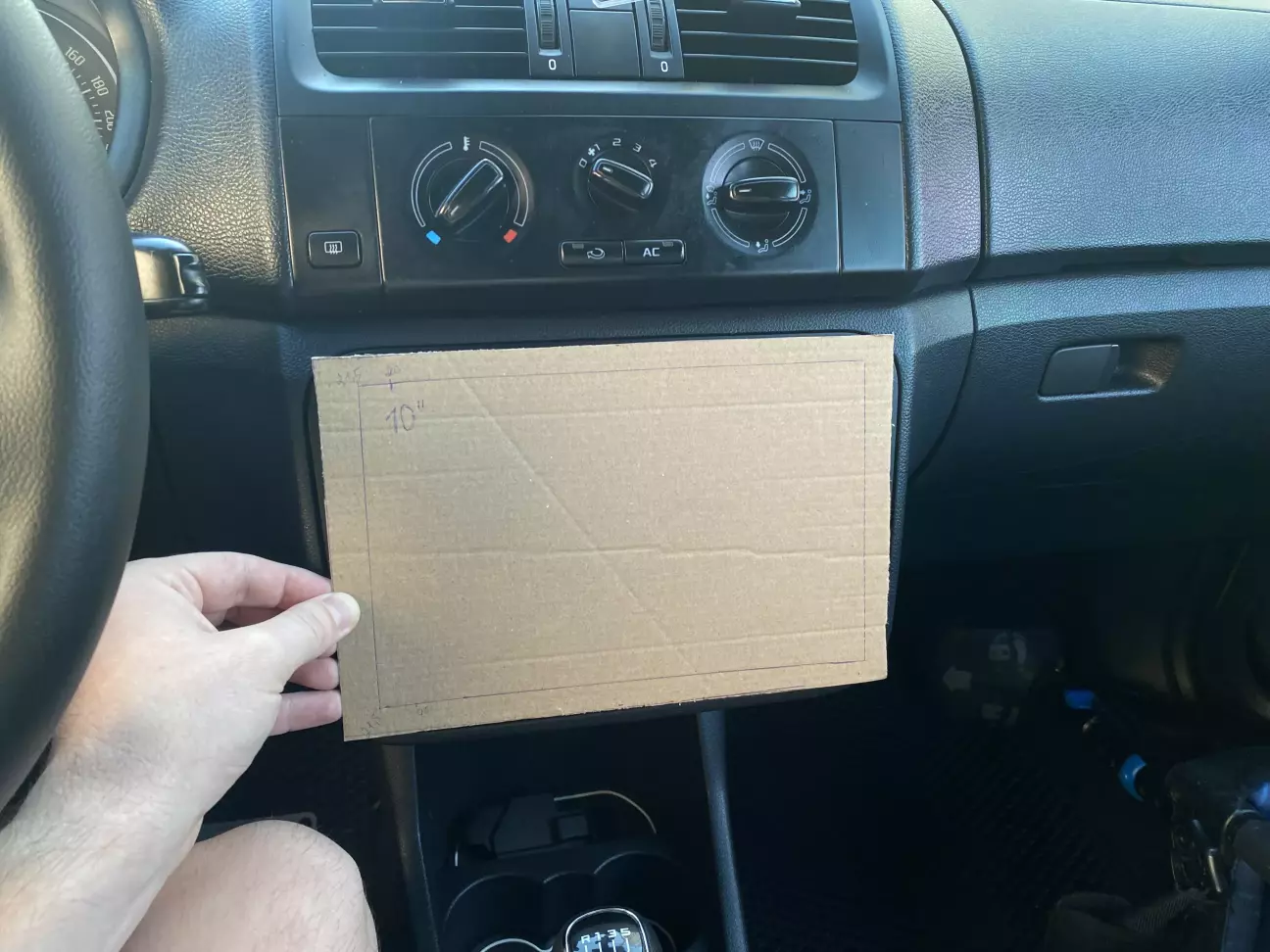

Перше питання — розмір. Я вагався між 8 і 10 дюймами, але щойно зробив примірку, усе стало очевидно.

Замалий. Виглядає взагалі не цікаво.

10 дюймів - те, що треба!

Поки чекаю на нижні кріплення для планшета з AliExpress, доопрацьовую верхню частину панелі, намагаючись довести її до естетично завершеного вигляду.

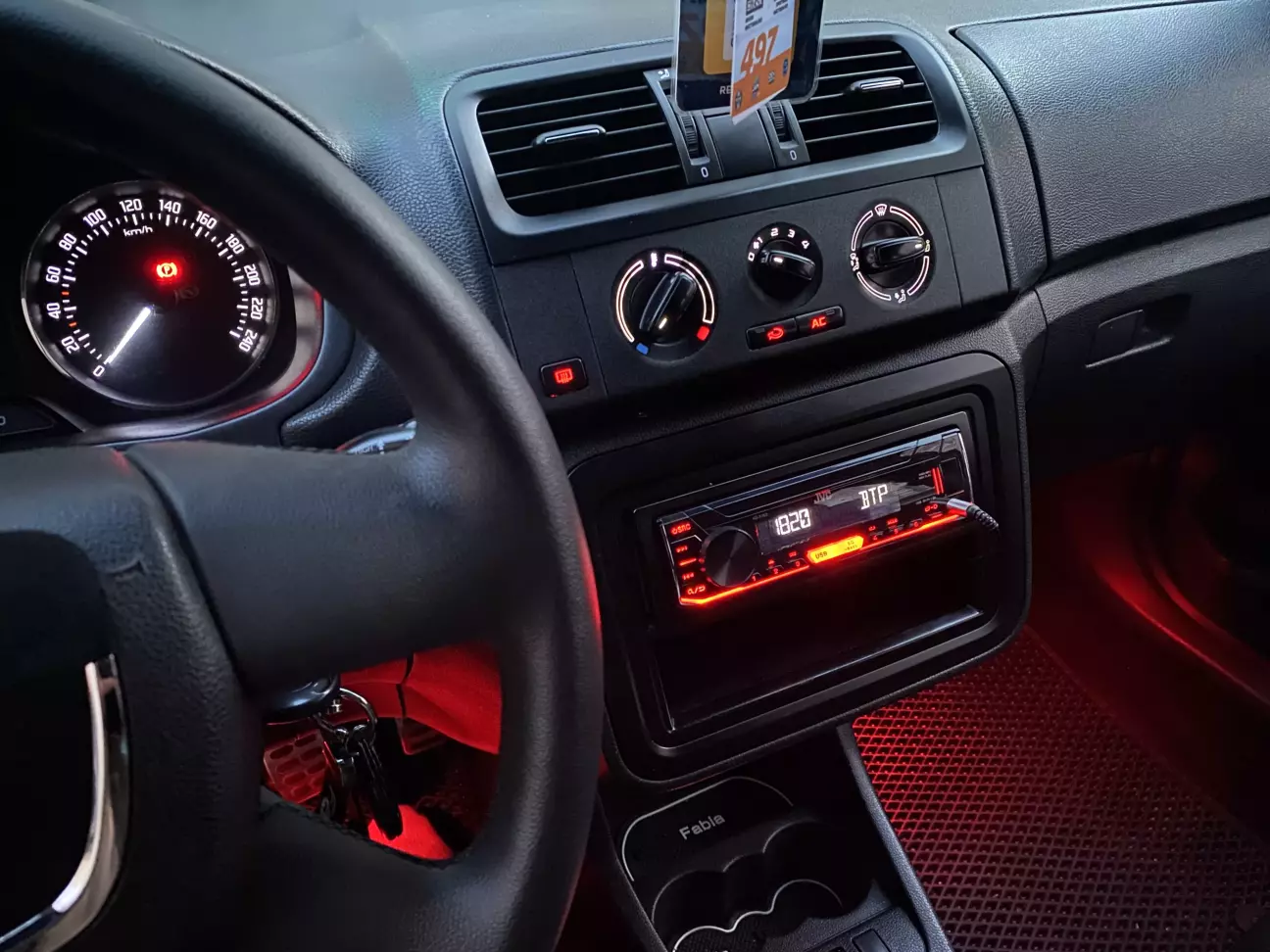

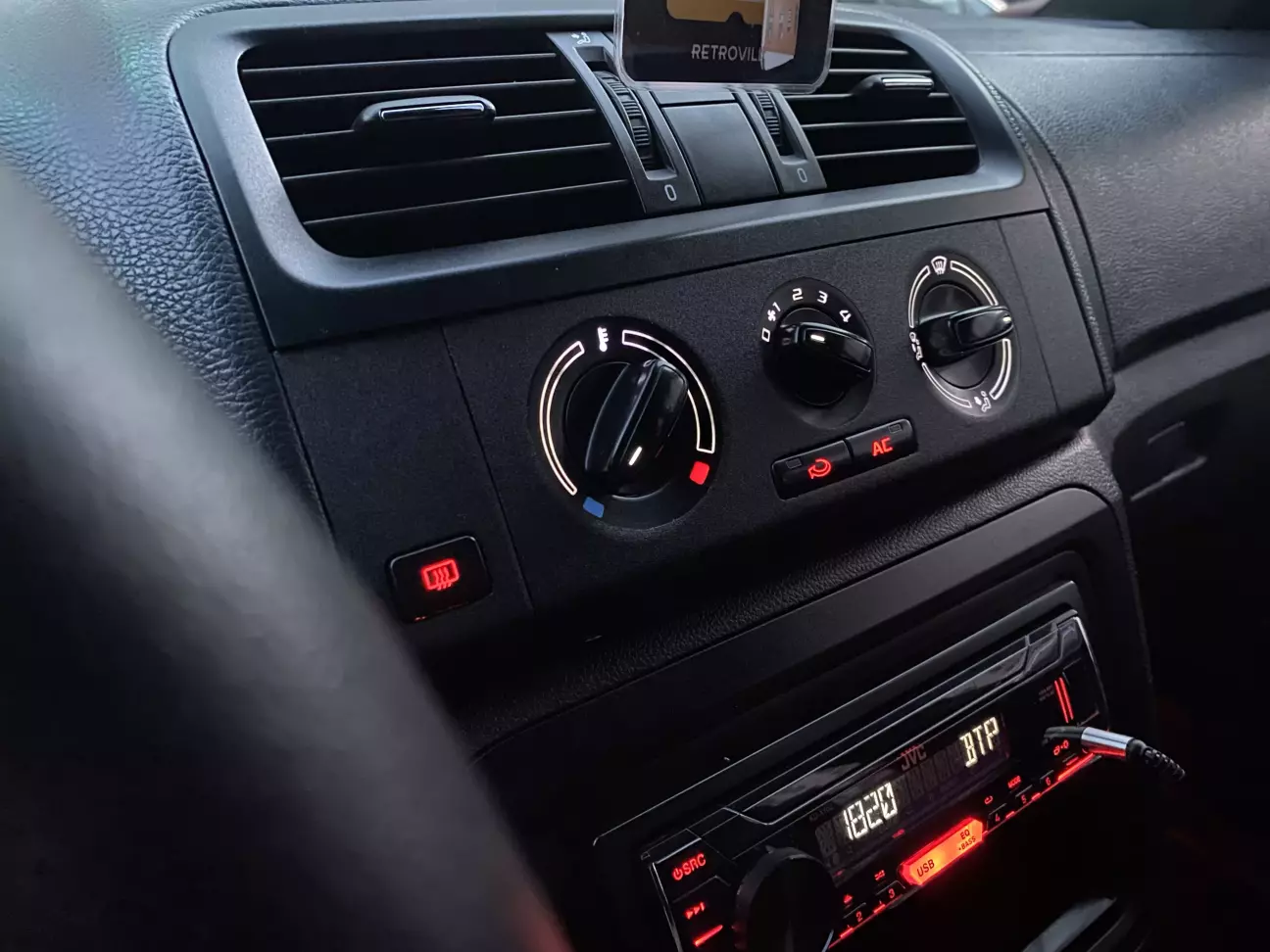

Було частково змінено червоне підсвічування панелі кондиціонера на біле, а також наклеєно матову плівку, попередньо вирізавши в ній три отвори за розміром регуляторів.

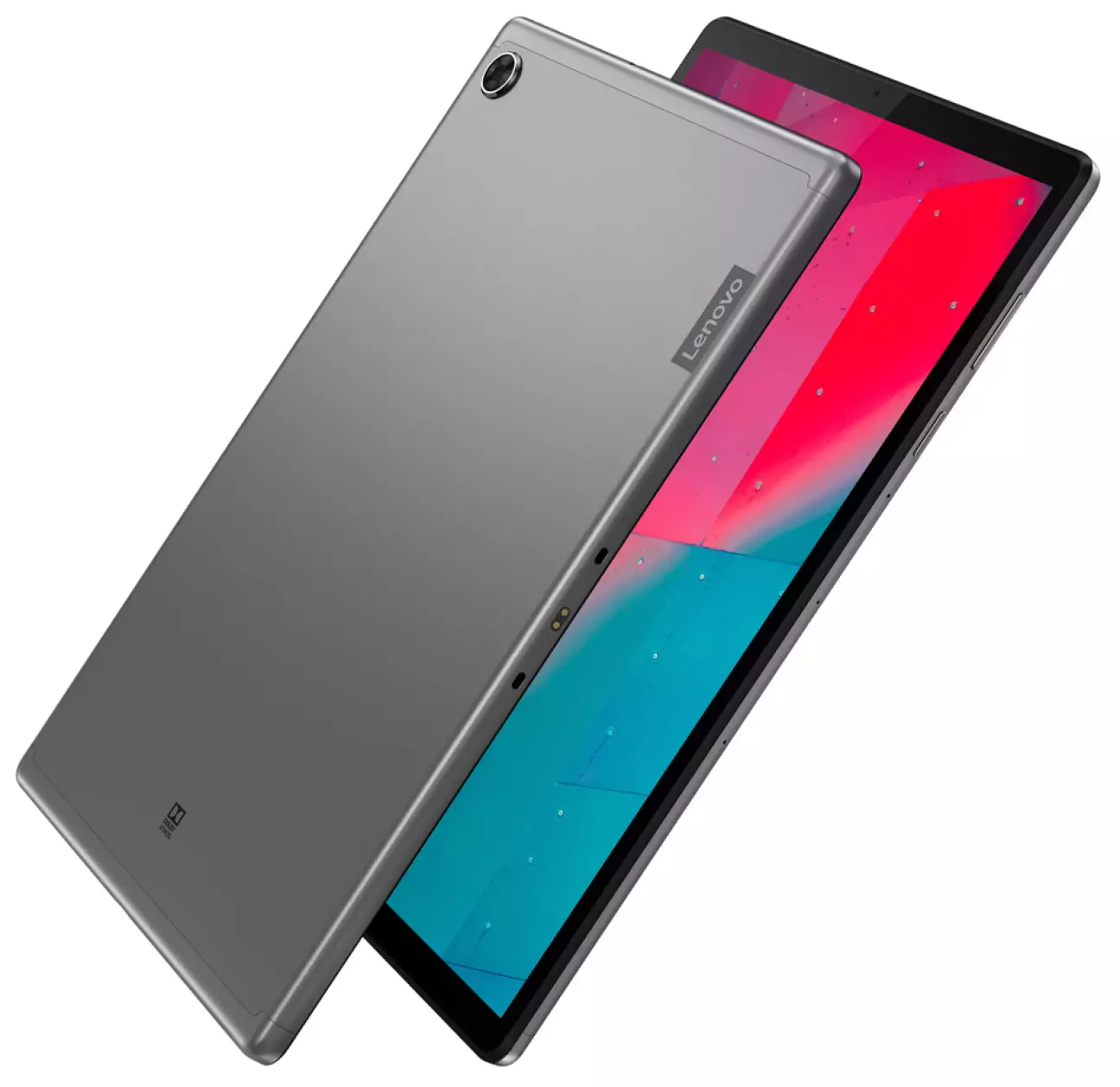

Сам планшет — Lenovo Tab M10 FHD Plus — обрав завдяки якісному зображенню та екрану. Він ідеально підходить за формою, кольором, зовнішнім виглядом і, звісно, розмірами.

Lenovo Tab M10 FHD Plus 2nd Gen — планшет із 10,3-дюймовим IPS-дисплеєм Full HD (1920 × 1200), 4 ГБ оперативної та 128 ГБ вбудованої пам’яті.

Порівняно зі звичайними бюджетними планшетами, він пропонує більший і чіткіший екран, сучаснішу версію Android і достатньо пам’яті для навігації, музики, відео та автомобільних застосунків.

А головна перевага мого рішення — планшет можна зробити знімним: в автомобілі він працюватиме як мультимедійний центр, а за потреби його можна забрати додому.

Щодо встановлення.

Кріплення, які прийшли з AliExpress, виглядають надто масивними та дешево, тому я вирішив повністю від них відмовитися й зробити власні.

Насамперед важливо, щоб планшет мав максимально «штатний» вигляд, без жодного натяку на «колгосп». І це стосується передусім кріплень.

Довго міркував, як саме його закріпити. Виготовити окрему рамку — це доволі довго, до того ж я поки не знаю, з чого і як найкраще її зробити. Можливо, згодом усе ж заморочусь і реалізую цю ідею. Але зараз важливо, щоб планшет не був вбудований «назавжди», а залишався знімним.

У Fabia 2 є окрема рамка, яку можна зняти. Позаду неї є місце, наприклад, для магнітів. Ідея проста: закріпити магніти на задній частині рамки та на самому планшеті — і вуаля! Планшет можна встановити за секунду й так само швидко зняти.

Однак одними магнітами тут не обійтися. Через вібрації планшет може сповзати вниз, та й самі магніти мають бути достатньо потужними.

Тому я вирішив зробити знизу два невеликі кріплення, які утримуватимуть основну вагу планшета й водночас матимуть максимально «штатний» вигляд. А щоб планшет не відхилявся вперед, зверху можна додати магніти, які утримуватимуть його на місці.

Нижні кріплення:

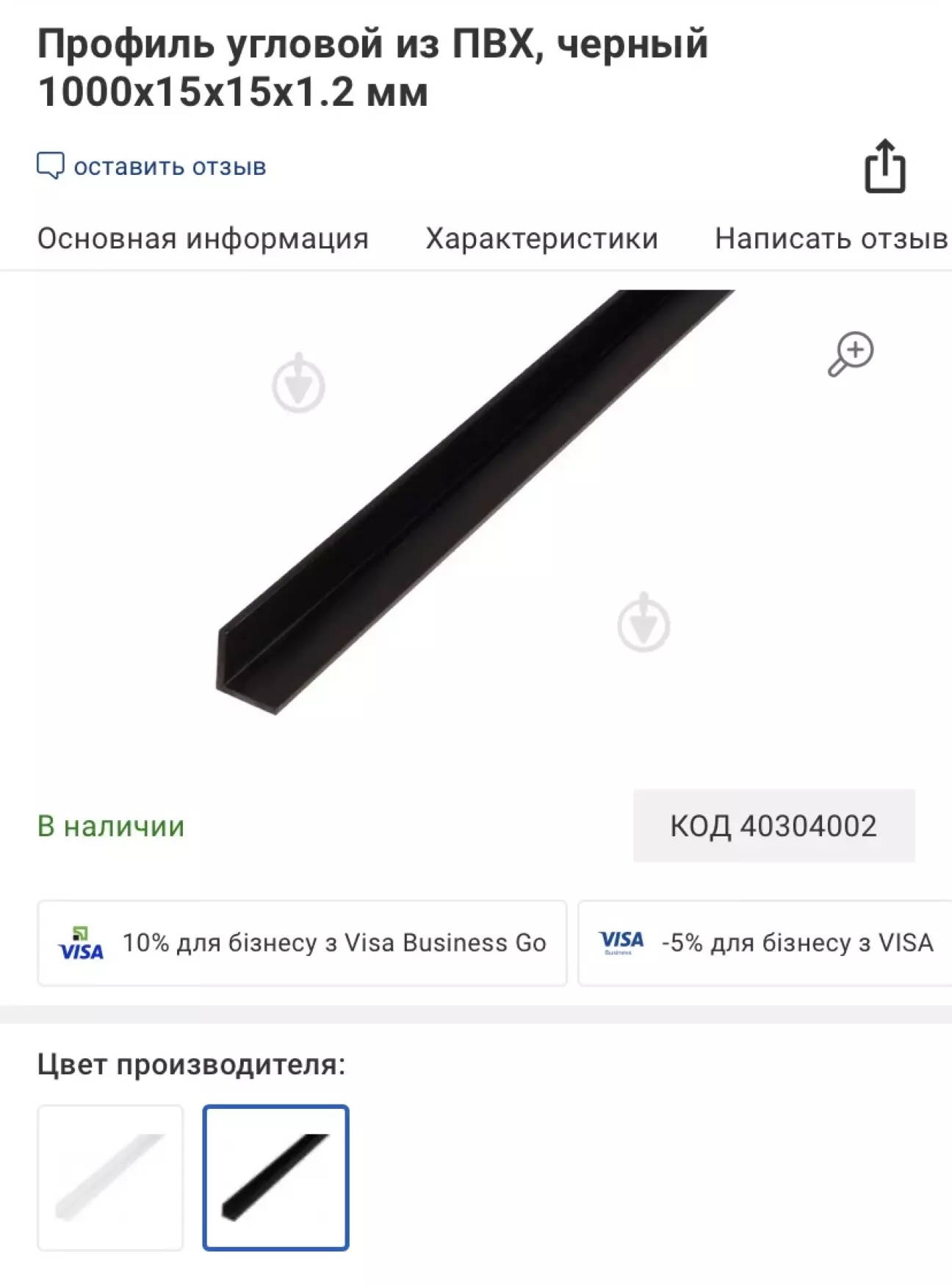

Самі кріплення були вирізані з пластикого профілю.

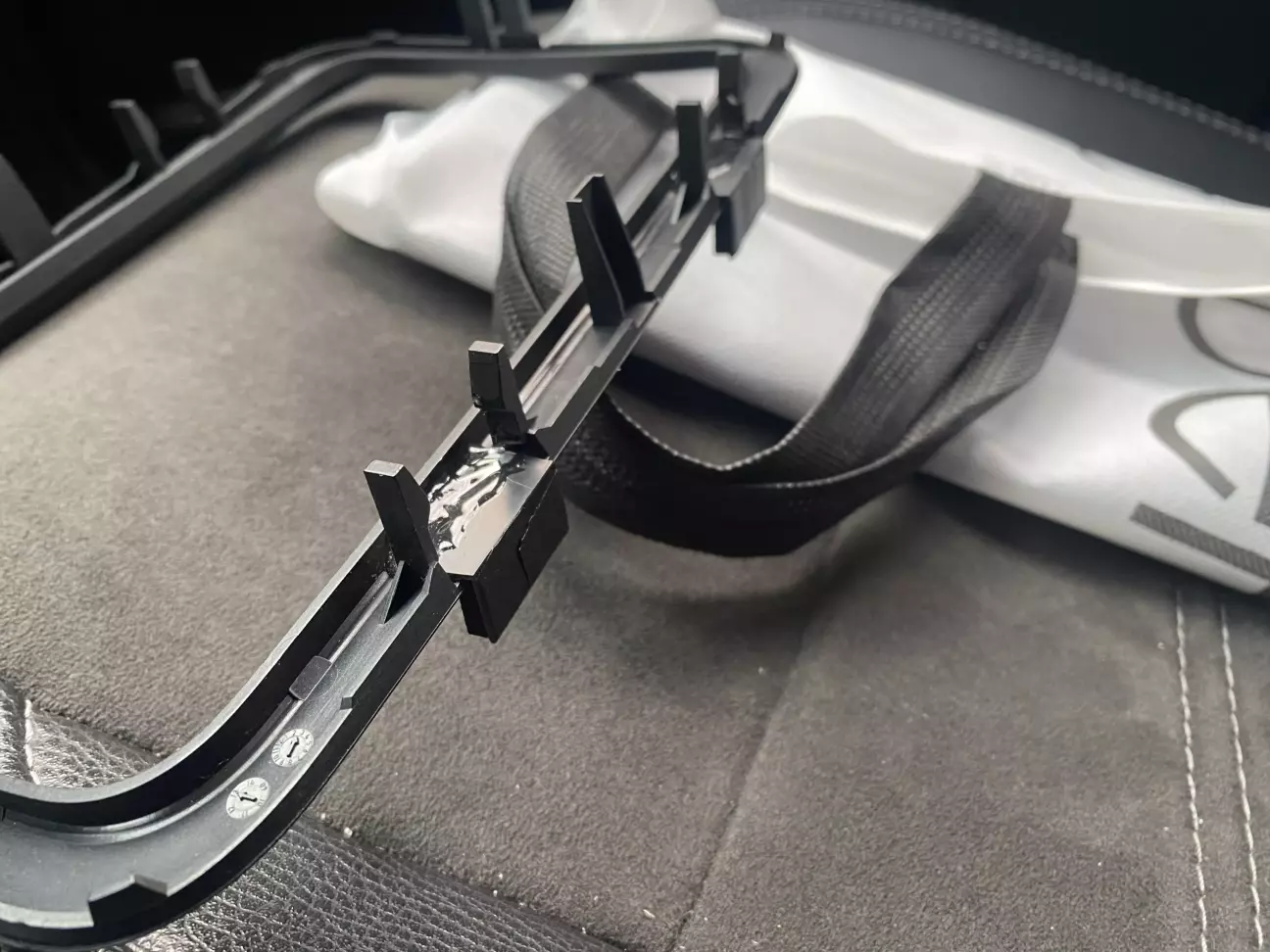

Додатково обклеїв вирізані кутки залишками матової плівки, а для пом’якшення контакту планшета з рамкою використав м’які амортизувальні накладки зі старого тримача для смартфона.

Вони захищатимуть корпус планшета від подряпин і допоможуть зменшити вібрації під час руху. Накладки ідеально підійшли за формою, тож я закріпив їх із заднього боку рамки прозорим епоксидним клеєм.

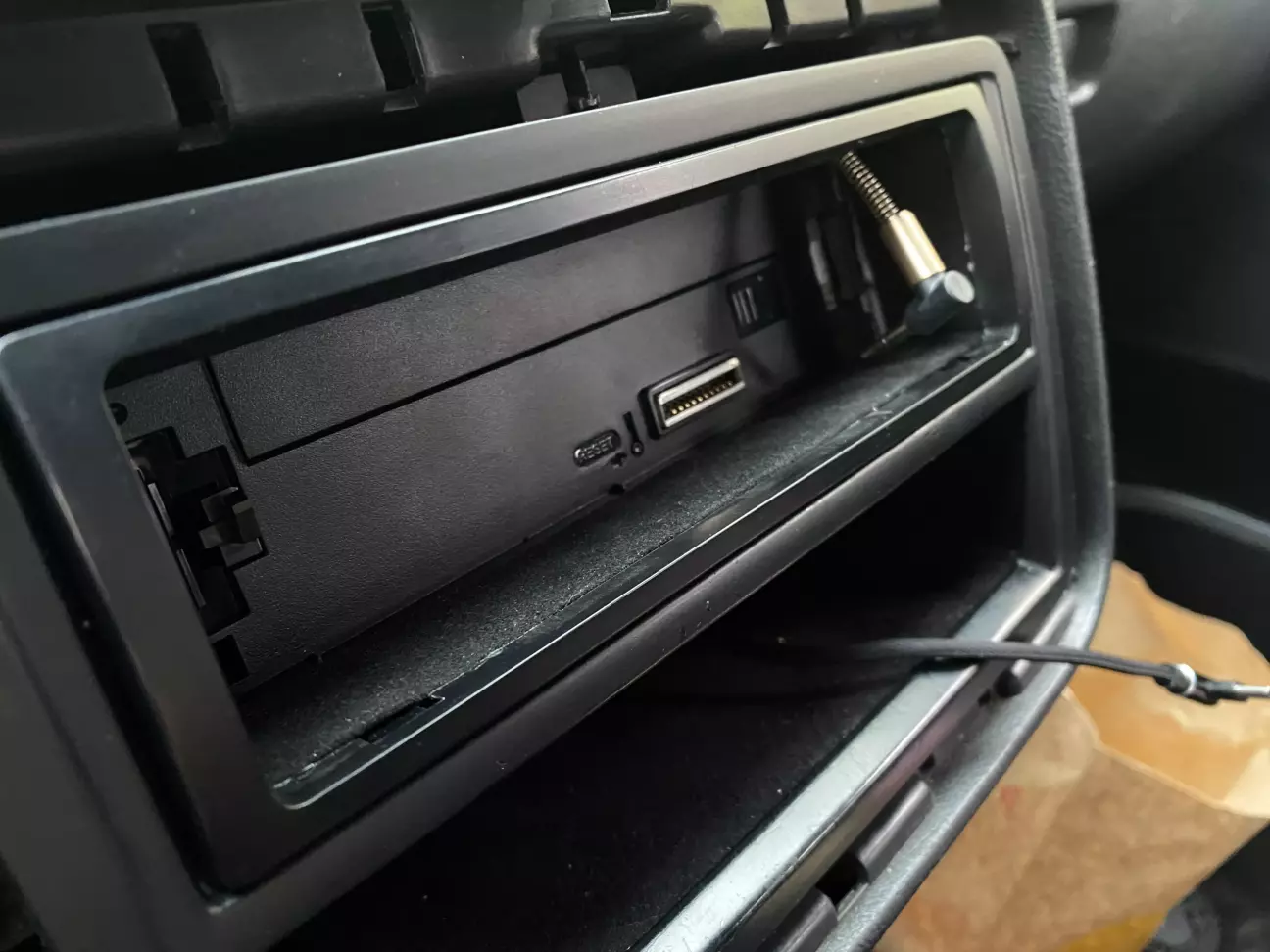

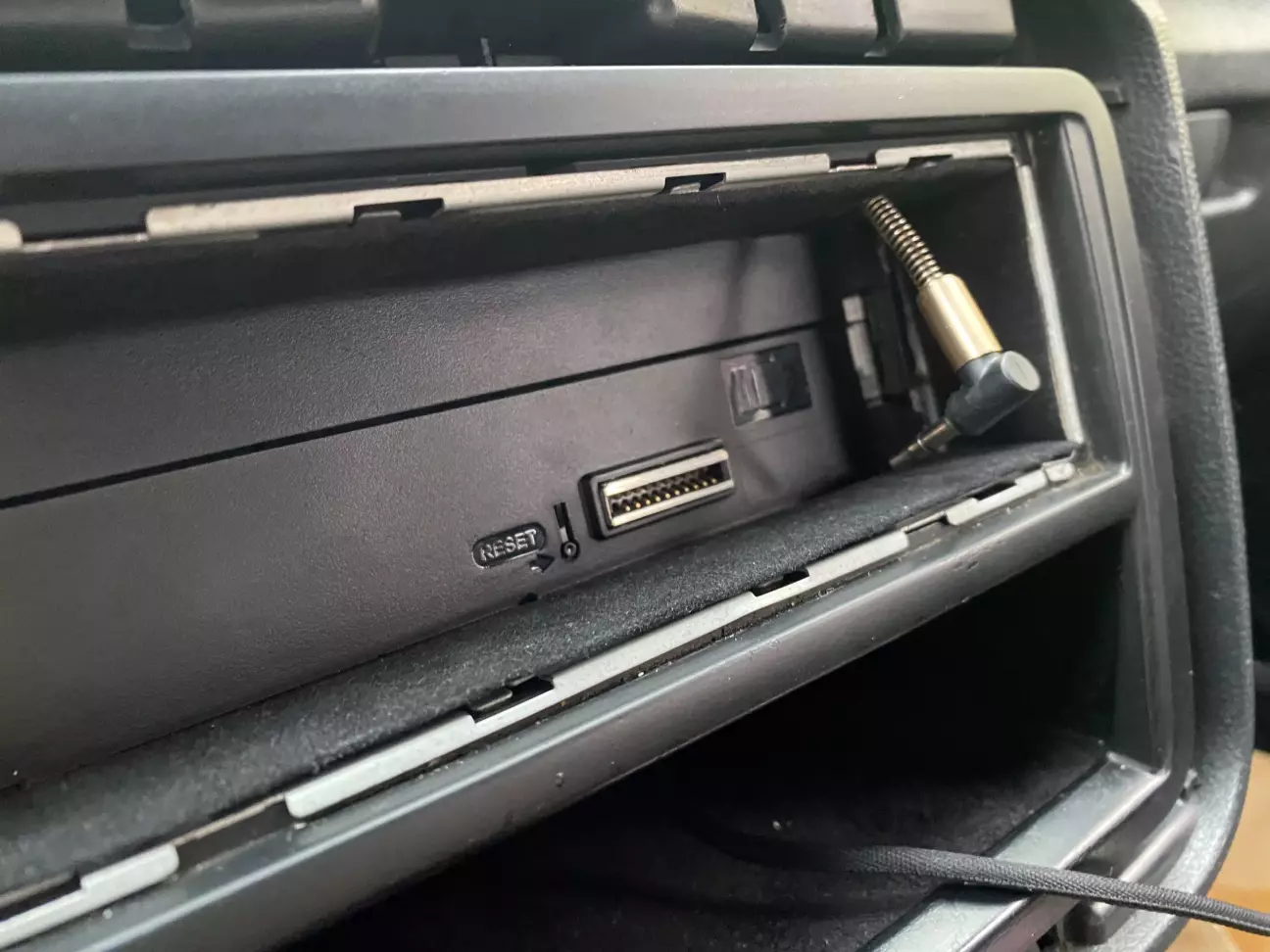

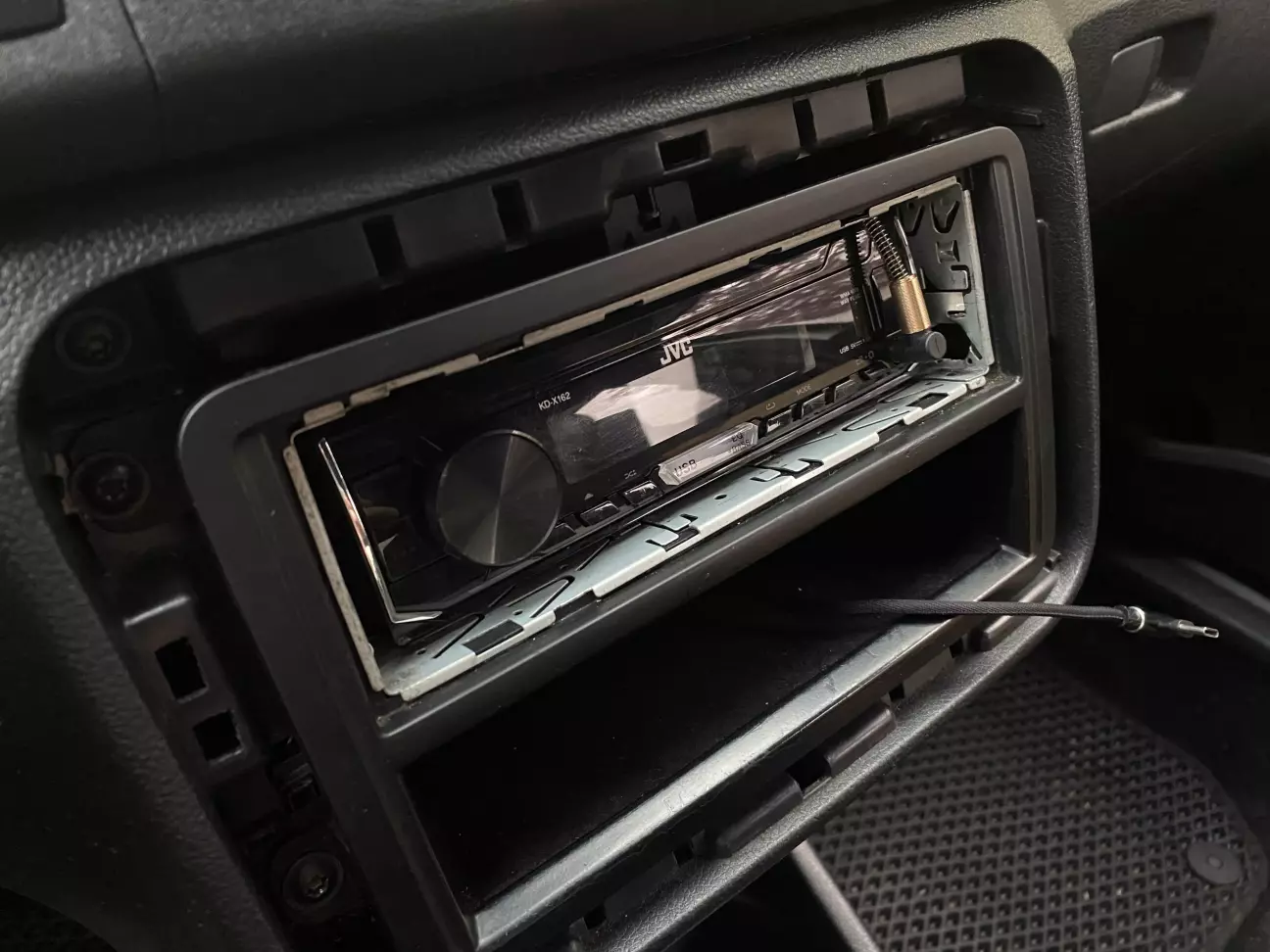

Магнітолу довелося посунути глибше з двох причин: заважали енкодер гучності та AUX-роз’єм 3,5 мм. Без цього планшет не прилягає щільно до рамки.

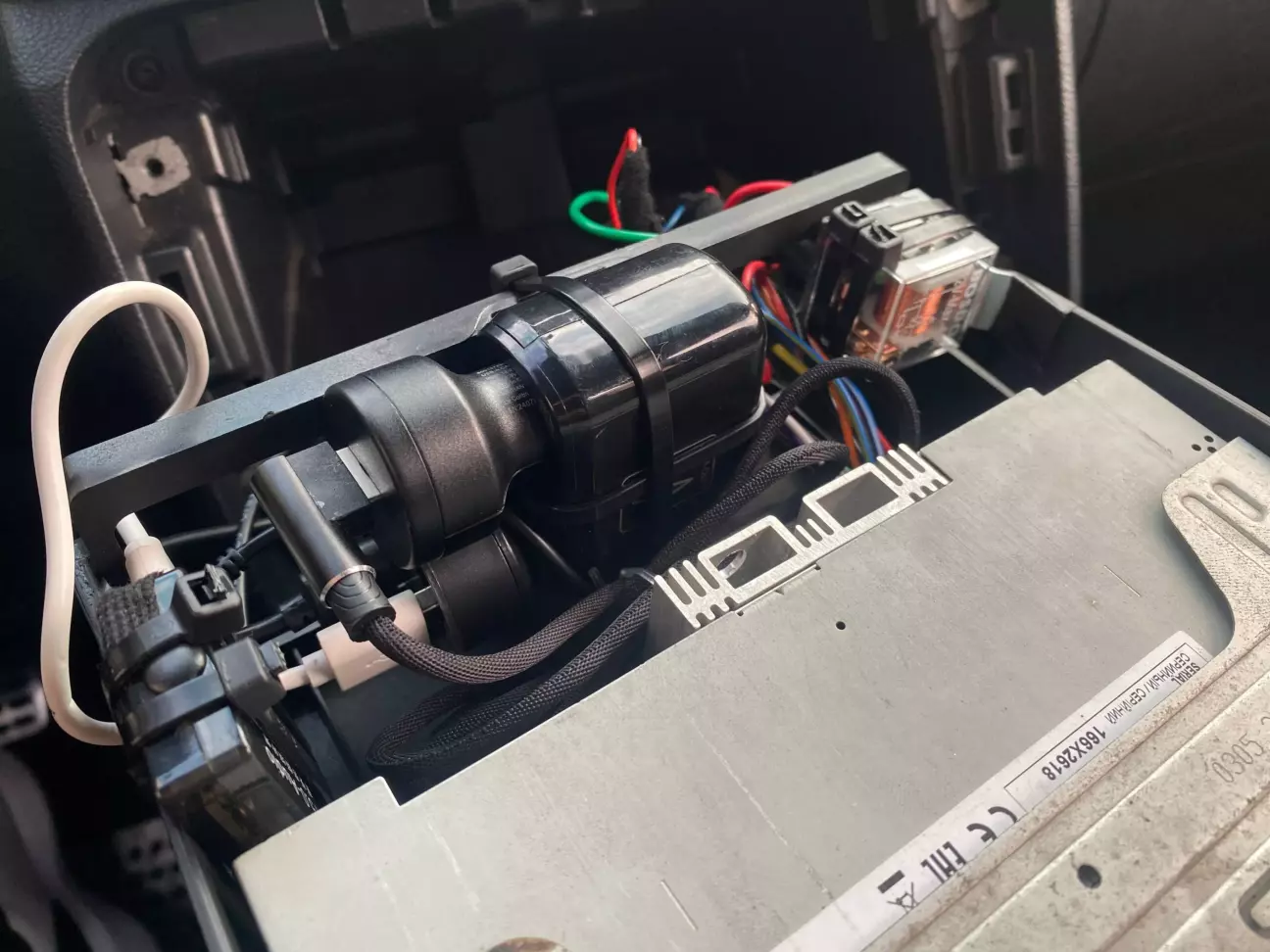

Позаду магнітоли, безпосередньо в шахті, сховав цілий «блок керування»: чотириконтактне реле та три USB-підключення, до яких під’єднані відеореєстратор, зарядка для планшета Type-C і Bluetooth AUX-адаптер.

Уся система живиться від лінії 12 В, яка активується лише тоді, коли ключ запалювання повернутий у відповідне положення. Коли запалювання вимкнене, живлення повністю відключається.

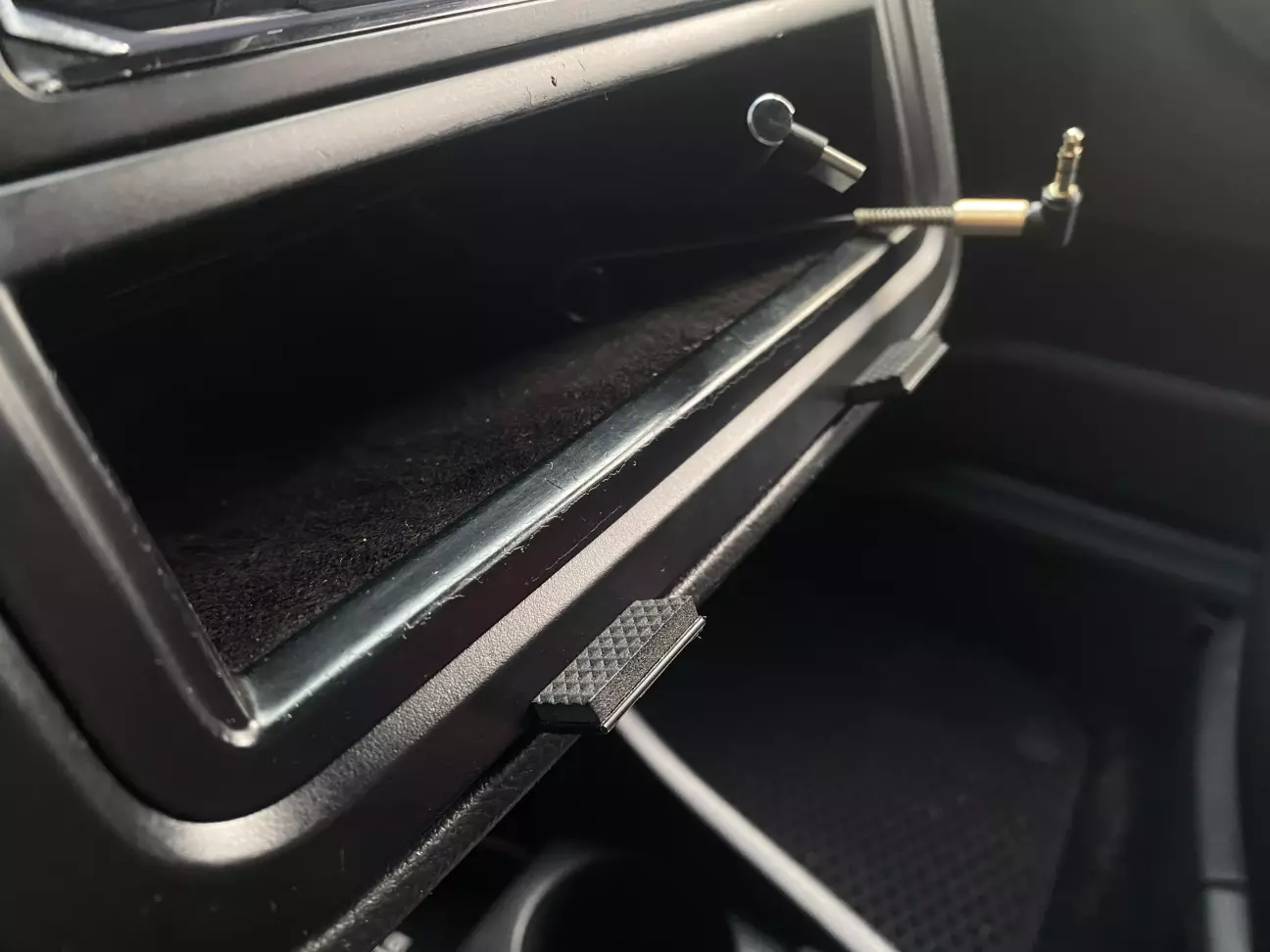

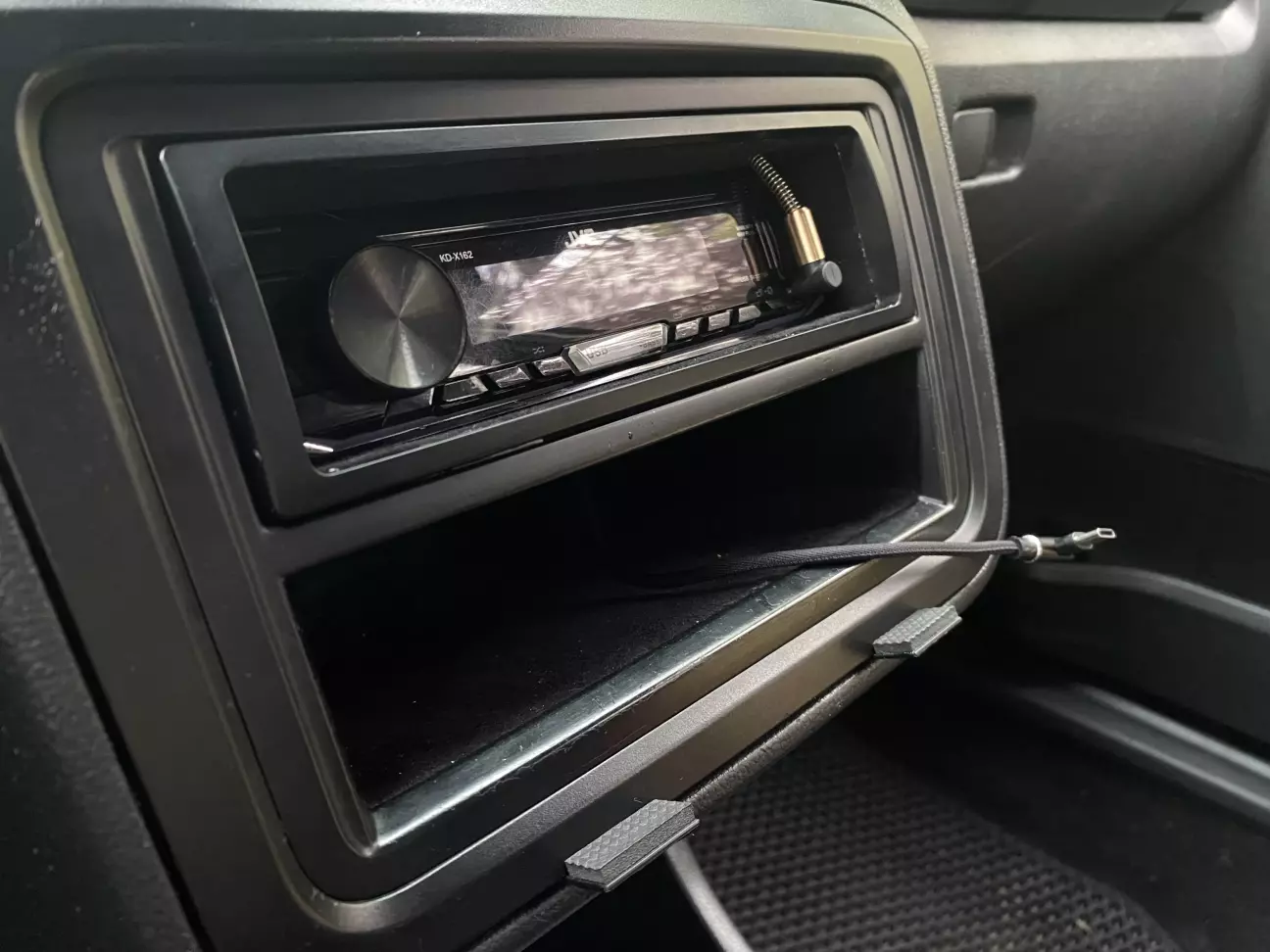

Щоб приховати частину шахти магнітоли, зробив невеликий каркас і обклеїв його алькантарою.

Залишати все як було — взагалі не варіант.

Тепер вигляд трохи незвичний, але в цьому навіть є своя родзинка. А головне — конструкція не заважає Г-подібному AUX-конектору 3,5 мм, який виведений зверху.

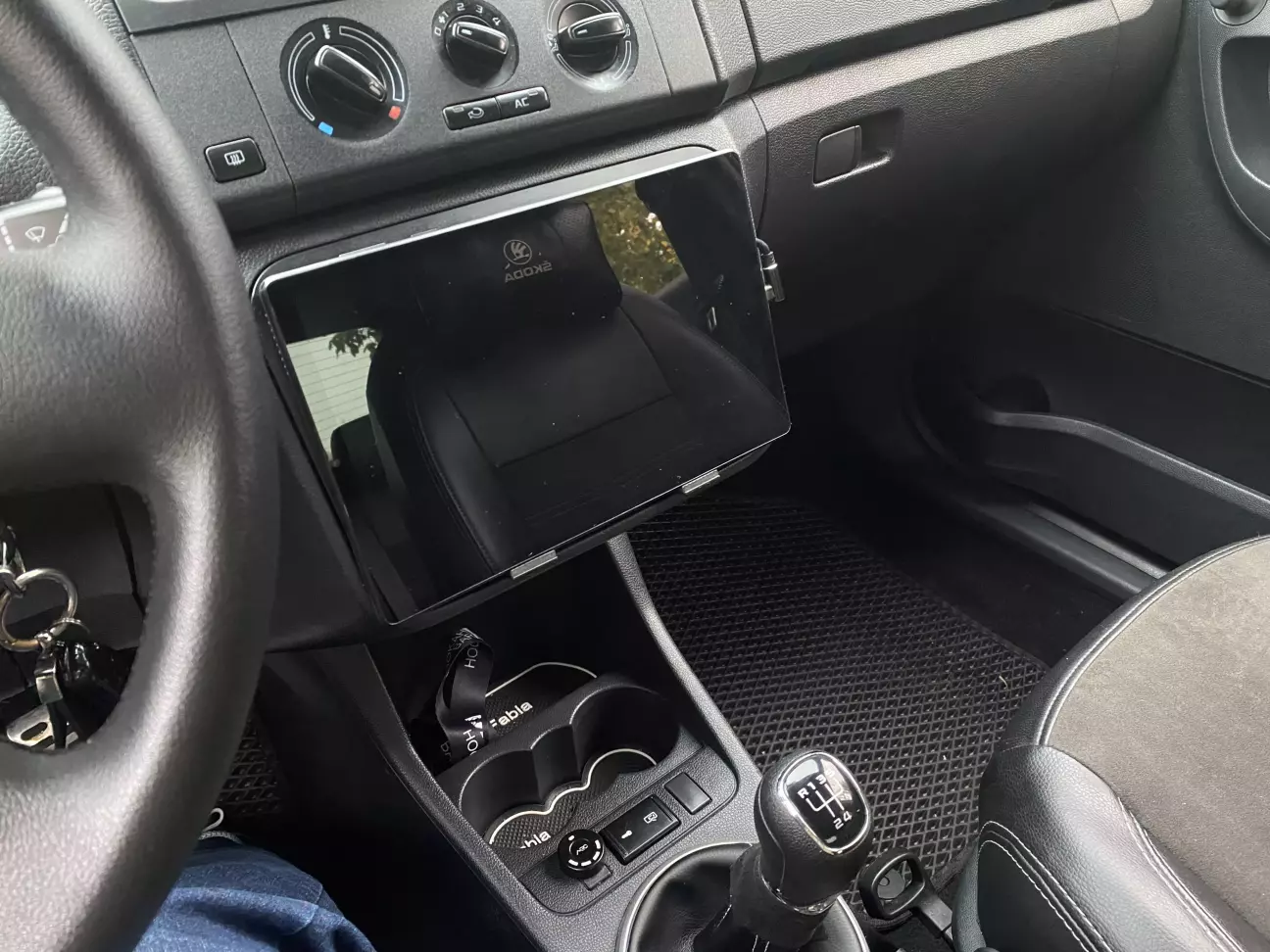

Наразі планшет утримується нижніми кріпленнями, а з боків і зверху по центру додатково зафіксований липучками.

Але це лише тимчасове рішення, поки не знайду відповідні магніти для встановлення за рамкою та на задній панелі самого планшета.

До речі, магнітолу я залишив не лише для збереження оригінального вигляду салону. У моєму випадку вона виконує роль своєрідного містка для звуку: планшет передає аудіо через Bluetooth-адаптер на AUX магнітоли, а та підсилює сигнал і відтворює його через штатні динаміки автомобіля. Якби я прибрав магнітолу, довелося б додатково встановлювати підсилювач або шукати інше рішення для підключення динаміків.

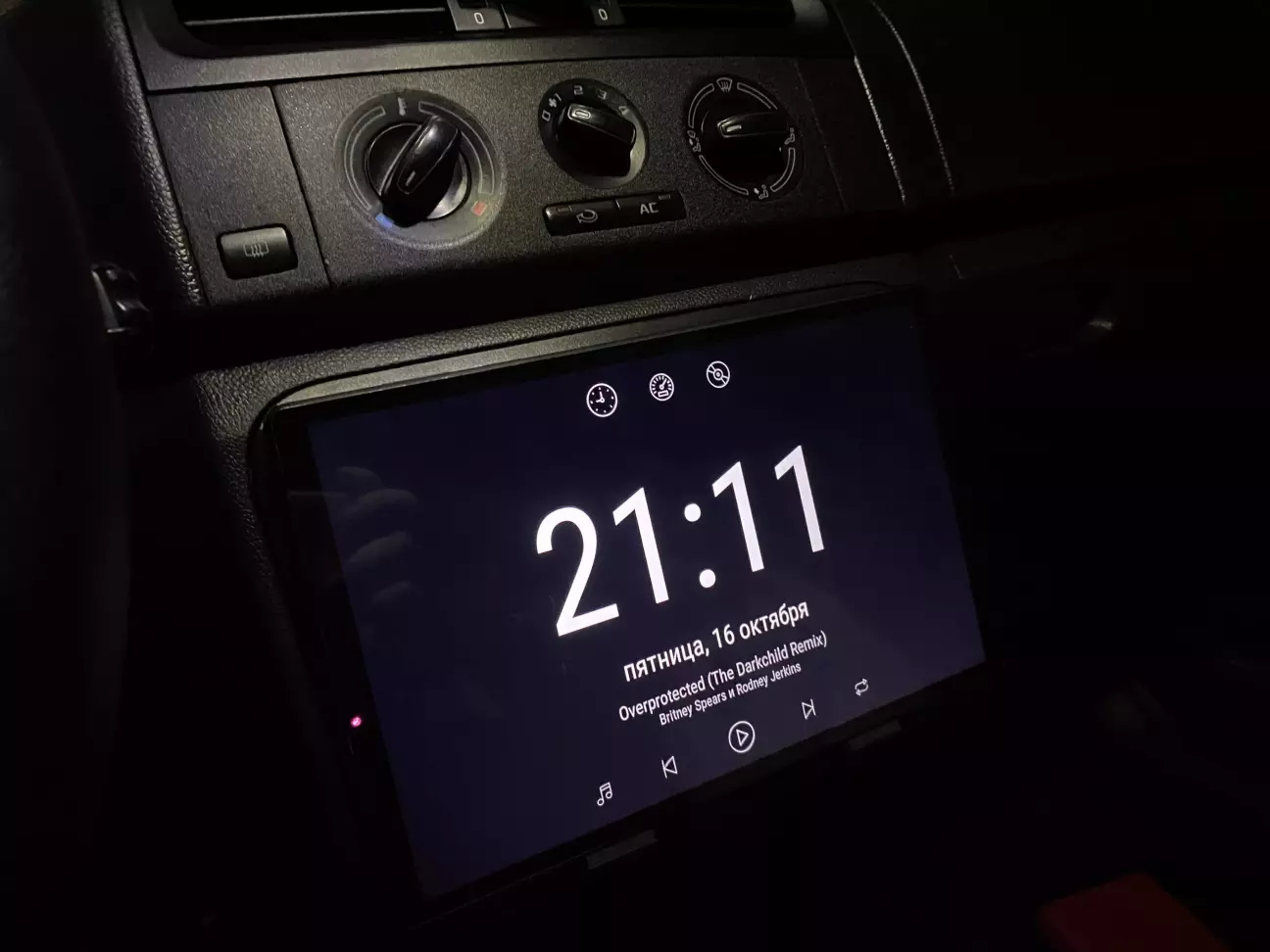

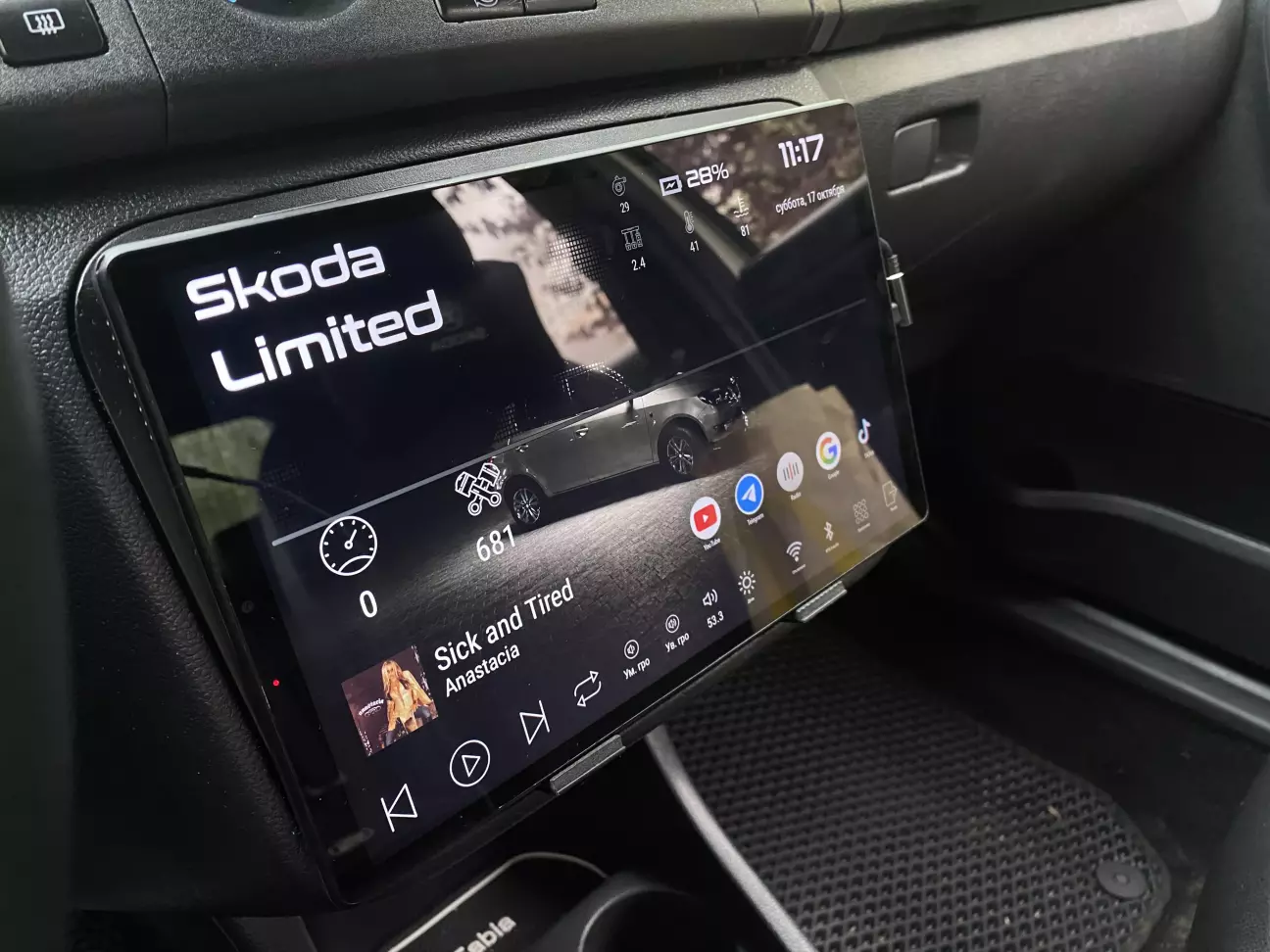

Фінальний вигляд:

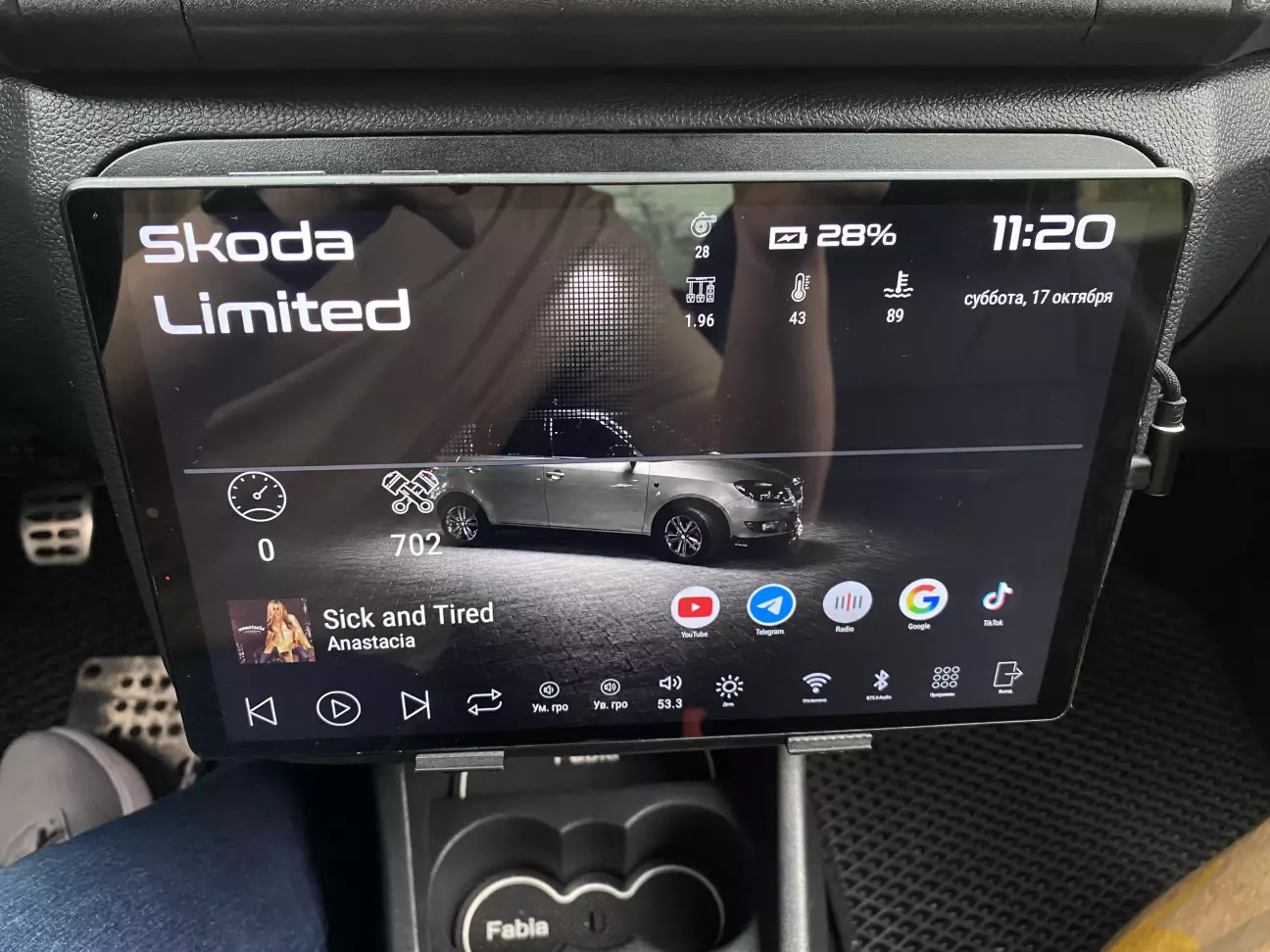

Лаунчер від CarWebGuru — дуже зручний і функціональний. А головне для мене — його можна налаштувати практично до найменших дрібниць: від розміру та розташування іконок на екрані до зміни їхнього вигляду.

Функціонал справді гнучкий і зручний. Особливо сподобається тим, хто любить доводити все до ідеалу, — справжня знахідка для перфекціоністів.

На головному екрані вивів все що мені потрібно, особливо не розбираючись, бо все максимально просто.

До CarWebGuru можна додатково встановити програму Econ Tool, за допомогою якої на екран виводяться необхідні параметри автомобіля.

Наразі мені вдалося налаштувати відображення температури охолоджувальної рідини, кількох параметрів положення дросельної заслінки, показників двигуна, швидкості та обертів.

Поки що не вдалося розібратися, чому не відображається напруга бортової мережі, але, думаю, це питання часу.

Окремо є ідея створити додатковий екран і вивести на нього всі доступні параметри. Тобто достатньо буде зробити свайп вправо — і перед тобою відкриється все, що адаптер зможе зчитати з автомобіля через OBD.

Підключення планшета до автомобіля.

У моєму випадку для підключення використовую китайський ELM327 Mini, який у мене вже давно є.

Але є нюанс. Я хочу залишити адаптер постійно підключеним до автомобіля. Проблема в тому, що китайський аналог не переходить у режим сну після вимкнення запалювання, а отже, за кілька днів простою може розрядити акумулятор. Такі «сюрпризи» мені не потрібні.

Тому знайшов спосіб обійтися без купівлі нового пристрою: перенести живлення самого OBD-адаптера з постійної лінії 12 В на лінію живлення магнітоли, яка активується лише після ввімкнення запалювання. Ключ повернутий — живлення є, запалювання вимкнене — адаптер також знеструмлений.

Детально описувати процес перепідключення роз’єму не бачу сенсу — там усе досить просто.

І, мабуть, найголовніше — це вартість усього проєкту. Усі необхідні матеріали та комплектуючі в мене вже були, тому єдине, що довелося придбати, — сам планшет.

Його вдалося знайти на OLX буквально за копійки — усього за 1 200 грн. Без підступу чи прихованих дефектів — просто пощастило, адже вживані Lenovo Tab M10 FHD Plus 2nd Gen зазвичай коштують від 3 000 грн.

Так, у підсумку це не готове рішення, де достатньо встановити 2DIN-магнітолу в шахту, усе підключити й забути. Але особисто мені такий варіант подобається більше, адже за потреби я можу забрати планшет додому або взяти його із собою кудись іще.

Звісно, усі нюанси встановлення, підбору деталей та доопрацювання — це не для кожного. Такий проєкт підійде тим, хто має бажання, час і готовий трохи заморочитися заради результату.

Далі в планах: встановити камеру заднього виду та спробувати під’єднати її до планшета (так-так, це теж можливо!), а також пошукати додаткові способи інтеграції планшета з автомобілем.

Для мене цей проєкт — не просто спосіб додати сучасний мультимедійний функціонал у Fabia 2, а й можливість реалізувати власну ідею без зайвих витрат, зберігши при цьому штатний вигляд інтер’єру.

Так, це потребує часу, пошуку рішень і певних доопрацювань, але саме в цьому й полягає інтерес. Тим паче, що результат можна вдосконалювати й надалі, додаючи нові можливості.

А головне — це все ще звичайний планшет, який за потреби можна зняти за кілька секунд і забрати із собою.
