Економія палива, цикл Аткінсона, ККД 38%, все про Honda 1.5L VTEC Turbo (L15B7)

Дивлячись одного блогера про цикл Аткінсона і Міллера була згадка про наш мотор L15B7, та як це працює . Якщо коротко то були приклади на ваг моторі, як досягти найбільшой економія палива, коли мотор найефективніше працює та інше.

Знайшой 4 графіка саме по нашому мотору, я думаю що ніхто можливо цю інформацію використовувать не буде, але чому б не поділитись.
Графіки розшифровував звичайно не я, а чат гпт, але я запитував просто влучні питання. Було цікаво просто порівняти практику економії палива на варіаторі і механіці, та всю роботу ДВС взявши за основу ці графіки. Якщо ви раніше думали, що пенсіонерська їзда 1500-2000т обертів на передачі це найбільша економія то вас чекає фіаско. Але вердикт один Двигун Honda 1.5L VTEC Turbo (L15B7), графіки якого ми розібрали, дійсно є одним із найкращих у світі серед масових бензинових двигунів по ККД. (Не враховуючи гібриди).

Для тих хто не хоче багато читати є головне в самому низу🔽, бо я сам така людина, тому гортайте, але якщо прочитаєте все дізнаєтесь більше).

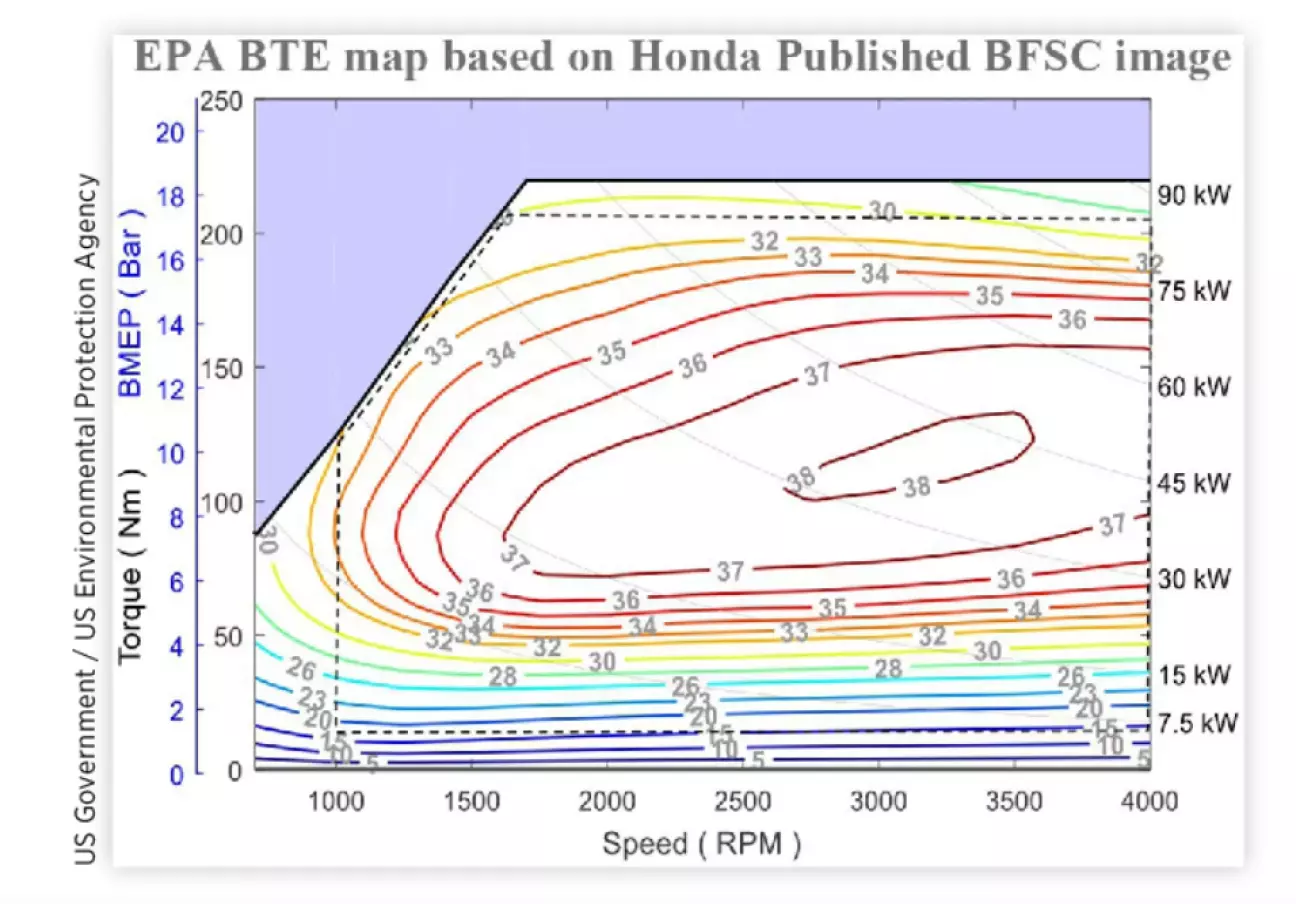

Це карта термічного ККД (Brake Thermal Efficiency, BTE) двигуна Honda 1.5L L15B7 (цей мотор ставився на Civic, CR-V та Accord). Графік показує, наскільки ефективно двигун перетворює енергію палива на механічну роботу в різних режимах.Ось покрокове розшифрування:

1. Осі графіка

• Горизонтальна вісь (Speed, RPM): Оберти двигуна на хвилину (від 500 до 6000).
• Ліва вертикальна вісь (BMEP): Середній ефективний тиск у циліндрах (навантаження). Простіше кажучи — як сильно ви тиснете на газ.
• Права вертикальна вісь (kW): Вихідна потужність двигуна в кіловатах.
• Верхня чорна лінія: Це межа можливостей двигуна (крива максимального крутного моменту). Вище цієї лінії мотор працювати не може.

2. Що означають кольорові лінії та цифри (ККД)Кожна лінія — це ізолінія однакового ККД у відсотках.

• Центральна зона (37–38%): Це «золота середина» або Sweet Spot. Найвища ефективність (червоні кола в центрі). Вона досягається в діапазоні 2000–3500 об/хв при середньому та високому навантаженні.
• Зона 30–35%: Хороша ефективність, типова для впевненого руху по трасі.
• Нижня зона (5–20%): Режим низької ефективності. Це холостий хід або рух у заторах, коли ви ледь торкаєтеся педалі газу. Більшість енергії палива тут просто йде на нагрів атмосфери та тертя.

3. Головні висновки для водія

• Економний розгін: Для цього мотора вигідніше розганятися енергійно (натискаючи газ на 50–70%), щоб швидше вивести двигун у зону 37–38% ККД, ніж повільно «тошнити» з низьким ККД.
• Оберти: Оптимальний діапазон для роботи турбіни та паливної системи — 2000–3000 об/хв. Саме тут ви отримуєте максимум кілометрів на одному літрі палива.
• Високі оберти: Після 4500 об/хв ККД падає до 28–30%. Це відбувається через ріст втрат на тертя та необхідність збагачувати паливну суміш для охолодження циліндрів.

Дивлячись на графік BTE (ККД), який ти надіслав, ось як виглядає ідеальна стратегія для механіки:
1. Навантаження (Дросель)Щоб потрапити в «червону зону» максимальної ефективності (38%), тобі справді потрібно добре навантажувати мотор.

• Оптимально: Відкривати дросель на 50–70%.
• Чому не 80–100%? На самому верху (біля чорної лінії на графіку) сучасні турбомотори часто починають «багатити» суміш паливом, щоб охолодити цилінди. Це захищає мотор, але ККД при цьому трохи падає (до 32–34%).

2. Оберти (RPM)На графіку видно, що «острів» максимального ККД (37–38%) досить широкий:

• 3000–3500 об/хв — це ідеальна зона для активного розгону. Мотор тут має колосальний запас моменту і працює найефективніше.
• 2000–2500 об/хв — це зона для підтримки швидкості (круїзу). Якщо ти вже розігнався, краще триматися нижньої межі цього «острова».

Чому «багато газу» — це економно?Коли ти відкриваєш дросель ширше:

• Зменшуються насосні втрати: Двигуну легше «вдихати» повітря, бо заслінка не створює опору.
• Турбіна робить свою роботу: Вона дотискає повітря, підвищуючи фактичний ступінь стиснення і ефективність згоряння.

Твій ідеальний алгоритм на МКПП:

• Розгін: Використовуй «довгу» педаль газу (навантажуй мотор), але перемикайся вгору, як тільки досяг 3000–3200 об/хв. Немає сенсу крутити до 5000 — там ККД падає.
• Рух: Намагайся їхати на максимально високій передачі, при якій оберти будуть у районі 2000–2300. Якщо треба трохи прискоритися — краще натиснути газ сильніше на поточній передачі (підняти навантаження), ніж перемикатися вниз і крутити мотор «вхолосту».

Резюме: Ти правий — «тошнити» з ледь натиснутою педаллю на 1500 обертах для цього мотора менш вигідно, ніж впевнено тиснути на газ у діапазоні 2000–3000.



З варіатором (CVT) на цьому двигуні (Honda L15B7) ситуація цікава: електроніка сама «знає» цей графік ККД і намагається тримати мотор у зоні 38%. Але ти можеш або допомагати системі, або заважати їй.Ось ідеальний алгоритм економії для варіатора:1. Стратегія «Активного розгону»Найбільша помилка на варіаторі — це дуже плавний, «пенсіонерський» розгін. У такому режимі мотор довгий час працює в нижній частині графіка, де ККД становить лише 20–25%.

• Як робити: При розгоні натискай педаль газу приблизно на 1/2 або 2/3 ходу.
• Результат: Варіатор підніме оберти до 2200–2800 об/хв і зафіксує їх, поки машина набирає швидкість. Це і є та сама зона максимального термічного ККД (37–38%). Ти швидше набереш потрібну швидкість у найвигіднішому режимі, а потім просто перейдеш у режим підтримки ходу.

2. Використання «Полиці моменту»Варіатор Honda налаштований так, щоб імітувати роботу класичного автомата, але його головна перевага — здатність тримати високе навантаження при низьких обертах.

• Як робити: Коли ти набрав потрібну швидкість (наприклад, 70–80 км/год), плавно відпусти педаль газу. Електроніка відразу «витягне» передавальне число, і оберти впадуть до 1500–1800.
• Нюанс: Якщо потрібно трохи прискоритися в потоці, не тисни газ різко (щоб варіатор не «скидав передачу» вгору за обертами). Тисни плавно, змушуючи мотор тягнути за рахунок турбіни на поточних низьких обертах. На графіку це рух вертикально вгору (ріст навантаження при тих же обертах), що веде прямо в зону 38%.

3. Режим ECON (Кнопка з листочком)Для економії на трасі він справді корисний:

• Він робить педаль газу менш чутливою. Це допомагає тобі точніше дозувати навантаження, не вилітаючи із зони ефективності через випадкові різкі натискання.
• Варіатор у режимі ECON агресивніше намагається тримати мінімально можливі оберти.

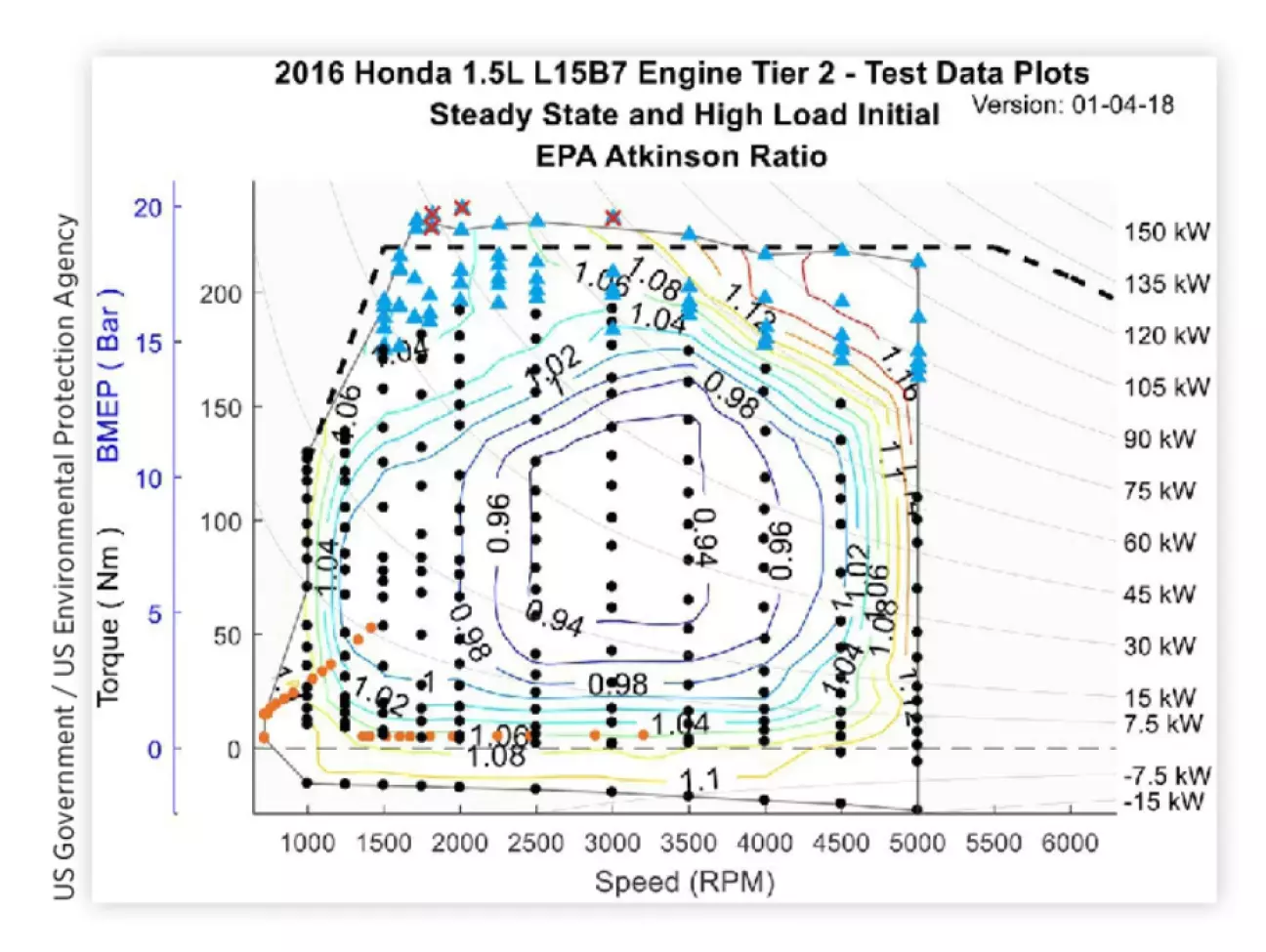

Цей графік — «технічне залаштунки» того, як твій мотор досягає високої економії. Це карта EPA Atkinson Ratio (коефіцієнт циклу Аткінсона) для того самого двигуна Honda 1.5L L15B7.Якщо попередній графік показував результат (ККД), то цей показує механіку процесу: як саме змінюються фази газорозподілу (VTEC/VTC), щоб зекономити паливо.Що означають цифри на ізолініях (0.92 – 1.16):У сучасних моторах Honda використовується «імітація» циклу Аткінсона: впускні клапани закриваються трохи пізніше, ніж зазвичай. Це дозволяє зменшити насосні втрати (двигуну легше «дихати»).

• Значення 0.94 – 0.98 (Центральні зони): Це зони, де цикл Аткінсона працює на повну. Це і є та сама «золота середина», про яку ми говорили. Тут мотор працює максимально ефективно, «розтягуючи» фазу розширення газів.
• Значення вище 1.0 (Краї графіка): Тут двигун переходить зі спеціального економного режиму у звичайний потужний режим (цикл Отто).
  • Зверху (Сині трикутники): Це робота турбіни під великим навантаженням (Boost). Цикл Аткінсона тут вимикається, щоб дати максимум потужності (до 150 кВт).
  • Знизу: Режими холостого ходу та дуже низьких навантажень.

Що на графіку найцікавіше:

• Точки замірів: Чорні крапки — це реальні результати тестів американського агентства EPA. Вони підтверджують, що в діапазоні 2000–4000 об/хв при середньому навантаженні двигун майже завжди перебуває в економному режимі Аткінсона.
• Сині трикутники зверху: Це точки, де турбіна працює на повну потужність. Зауваж, що навіть при тиску 15–18 Бар (BMEP) мотор намагається балансувати на межі циклів, щоб не «жерти» зайвого.
• Помаранчеві та червоні точки: Це режими прогріву та малих швидкостей, де мотор найменш ефективний.

  Пунктирна лінія вгорі: Це межа можливостей турбонаддуву. Зауважте, що на 1500–2000 оборотах двигун вже може видавати майже максимальний момент (полку моменту).

Як це пов'язано з твоєю ідеєю про 80% дроселя?Цей графік підтверджує твою теорію:

• Коли ти відкриваєш дросель ширше, ти заганяєш робочу точку мотора в центр цих кілець (коефіцієнт 0.94 - 0.96).
• Це змушує систему VTC (зміна фаз) працювати в режимі Аткінсона, що і дає ті самі 38% ККД, які ми бачили раніше.

Підсумок: Твій мотор — це «хамелеон». Завдяки цим налаштуванням він може бути і економним як гібрид (в центрі графіка), і потужним як спорткар (у верхній частині).

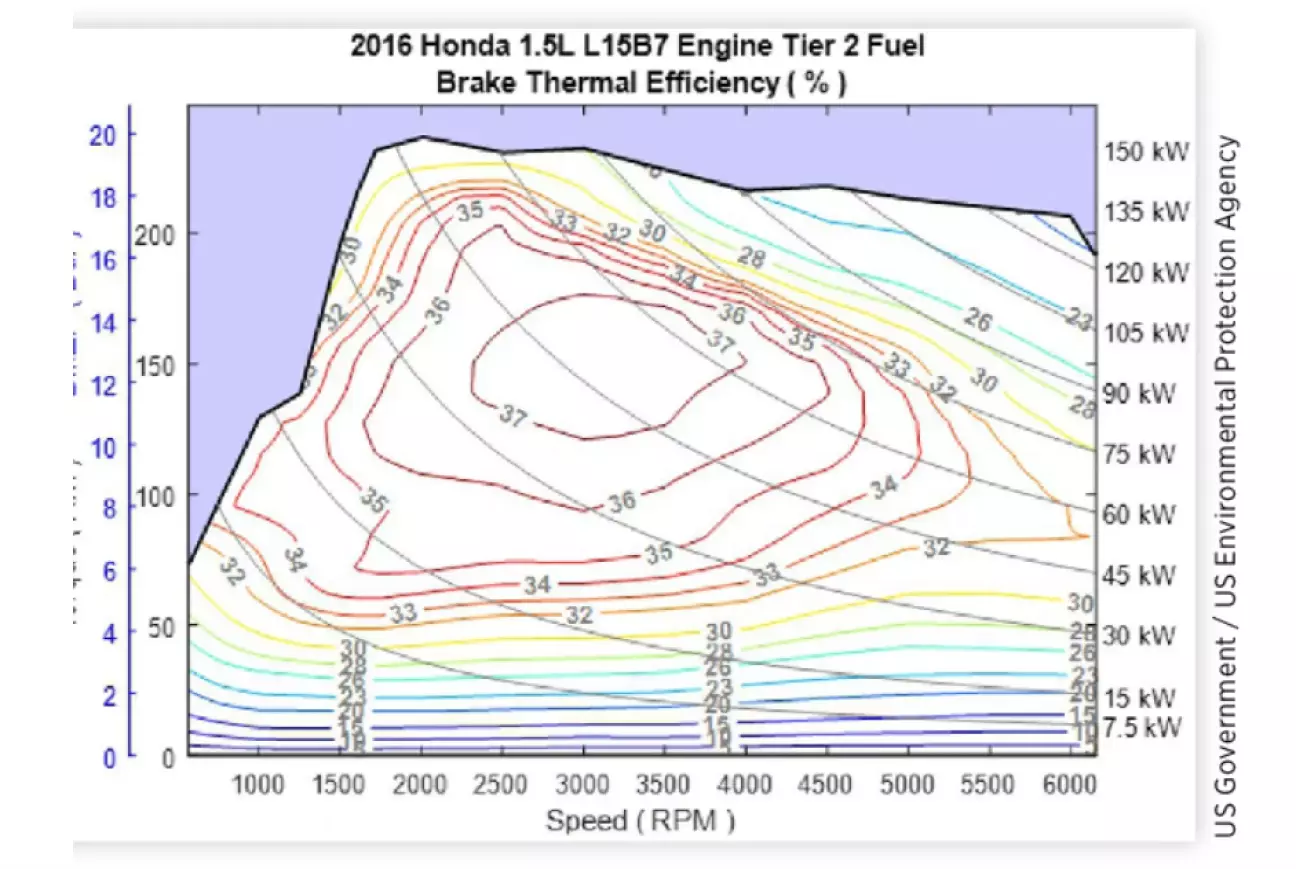

Це — найточніша та офіційна версія карти термічного ККД (BTE) від американського агентства EPA для твого двигуна. Вона фактично підтверджує все, про що ми говорили раніше, але дає чіткіші цифри.Ось головні «скарби», які ми бачимо на цьому графіку:1. «Острів 38%» (Червоні кола)Це пік досконалості цього мотора. Зверни увагу на координати цього острова:

• Оберти: від 2700 до 3600 об/хв.
• Навантаження (BMEP): від 9 до 11 Бар.
• Висновок: Якщо ти на механіці тримаєш 3000 обертів і тиснеш газ так, щоб машина впевнено розганялася (це і є 10 Бар тиску), ти перебуваєш у точці, де мотор працює з ККД 38%.

2. Права шкала (Потужність у кВт)Тут добре видно, яку потужність видає мотор у різних режимах:

• Наприклад, щоб просто підтримувати швидкість на трасі, потрібно близько 15–20 кВт (лінія 15 kW внизу).
• Подивись на цю лінію: на 2500 обертах (ККД ~28%) вона набагато нижча, ніж на 1500 обертах (ККД ~32%).
• Це важливо: Для економічного круїзу (рівномірної їзди) вигідніше тримати нижчі оберти, а для розгону — середні (3000+).

3. Шкала Torque (Nm) та BMEP (Bar)Ліворуч ми бачимо дві шкали:

• Nm (Крутний момент): показує реальну силу, з якою тисне мотор.
• BMEP (Тиск): інженерний показник навантаження.
• Зверни увагу: Максимальний ККД (38%) досягається не на піку можливостей мотора (верхня лінія 18-19 Бар), а на середньо-високому навантаженні. Тобто газ «у підлогу» (100% дроселя) трохи гірше для економії, ніж газ на 70%.

Як читати цей графік для економії?Якщо уявити твою поїздку на цьому графіку:

• Старт: Ти «стрибаєш» з нижнього лівого кута в центр (у червоний острів 38%) — це твій активний розгін.
• Крейсерська швидкість: Ти опускаєшся вниз до ліній 15–20 кВт — це підтримка швидкості. Тут ти намагаєшся триматися на лініях 30–32% ККД.

Цікавий факт: Бачиш зелену пунктирну лінію вгорі? Це межа, де починає працювати турбіна на повну. Найвищий ККД досягається якраз у момент, коли турбіна вже «вдула» достатньо повітря, але мотор ще не почав перегріватися.

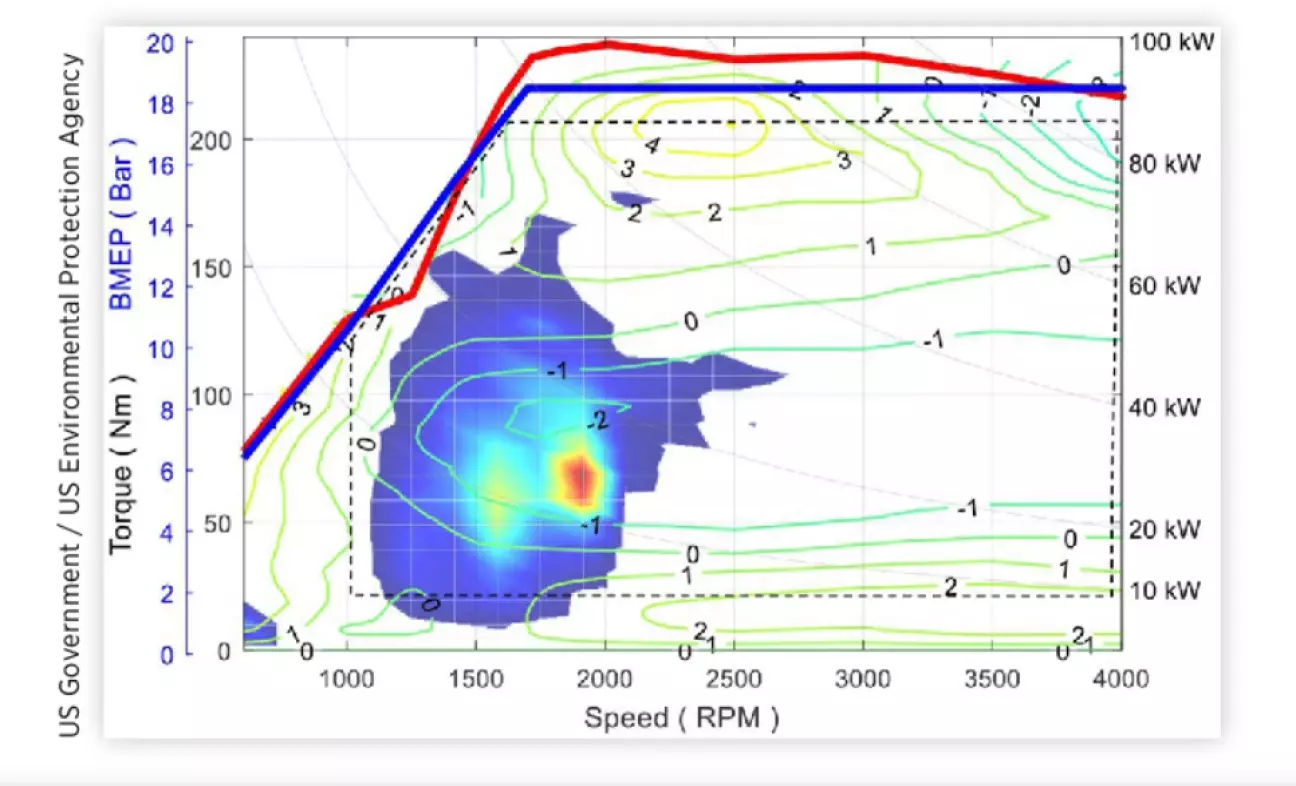

Цей графік — найважливіший для розуміння здоров'я та ресурсу твого мотора. Якщо попередні графіки показували, як отримати максимум ККД, то цей показує, де починаються небезпечні режими.Це карта Spark Retard from MBT (відкат кута випередження запалювання) та щільності робочих точок.1. Кольорова пляма (Де ти проводиш 90% часу)Це теплова карта реального використання двигуна під час тестів EPA.

• Червоно-жовта точка (центр): Це твій ідеальний «круїз». Близько 1900–2000 об/хв та навантаження 6 Бар (BMEP). Саме тут двигун працює найчастіше, підтримуючи швидкість.
• Синя область: Це зони, в які мотор заходить при розгонах або гальмуванні двигуном.

2. Зелені лінії з цифрами (0, 1, 2, 3, 4) — Головне!Це градуси, на які комп'ютер двигуна «пізнить» запалювання, щоб уникнути детонації (вибухового згоряння палива).

• Цифри 0 та -1: Ідеальне запалювання. Мотор видає максимум ККД без ризику для поршнів.
• Цифри 3 та 4 (Верхня частина графіка): Тут мотор працює на межі детонації. Комп'ютер змушений відкочувати кути запалювання. Ефективність у цих точках падає, а навантаження на деталі зростає.

Як цей графік коригує твою стратегію «80% газу»?Тепер дивись уважно на поєднання обертів і навантаження:

• Небезпечна зона (Лівий верхній кут): Якщо ти даси «багато газу» (14–18 Бар) на низьких обертах (1200–1800 об/хв), ти потрапляєш у зону з цифрами 3 та 4. Мотор буде страждати від детонації, а ККД буде нижчим, ніж ти очікуєш. Це режим, який найбільше зношує турбомотори (ризик LSPI — передчасного запалювання).
• Безпечна зона економії: Починаючи з 2300–2500 об/хв і до 4000, зелені лінії стають «рідшими» і цифри падають до 1 або 0.
  • Висновок: Твоя ідея про 3000–3500 обертів — ідеальна. На цих обертах ти можеш сміливо тиснути газ на 70–80%, не боячись детонації, бо мотор працює з «чистим» зажиганням (лінії 0 та 1).

Що це означає для вибору палива?Цей графік побудований для певного палива (зазвичай 95 або 98 бензин).

• Якщо ти заллєш 92-й, зона з цифрами 3 та 4 опуститься набагато нижче, і твоя «економна» їзда на низьких обертах стане шкідливою.
• На 100-му бензині цифра «0» (ідеальний режим) займе майже весь графік, дозволяючи мотору бути максимально ефективним у будь-якій точці.

Підсумок усіх трьох графіків:
Для максимальної економії та ресурсу:

• Розгін: 2500–3500 об/хв, газ на 60–70% (уникаємо зони детонації 4, потрапляємо в ККД 38%).
• Круїз: 1800–2200 об/хв, мінімальний газ (потрапляємо в «червону пляму» типового використання).

Робота турбіни по цьому графіку:

На цьому графіку робота турбіни (надув) відображена через вертикальну вісь BMEP (тиск) та верхні обмежувальні лінії. Давай розберемо, де саме «ховається» турбонаддув і як він працює.1. Де починається зона турбіни?Уяви, що цей мотор був би звичайним атмосферником (без турбіни). Тоді його максимальний тиск (BMEP) не перевищував би 10–11 Бар.

• Все, що на графіку вище позначки 11 Бар (вся верхня половина) — це виключно робота турбонаддуву.
• Коли ти бачиш значення 16–18 Бар, це означає, що турбіна працює на повну силу, заганяючи у двигун набагато більше повітря, ніж він міг би «вдихнути» сам.

2. Де турбіна починає «дути» (Spool-up)?Подивись на ліву частину графіка (діапазон 1000–1700 об/хв):

• Червона та синя лінії стрімко йдуть вгору. Це момент, коли турбіна розкручується.
• Вже на 1500 об/хв турбіна здатна видати тиск у 15 Бар. Це дуже ранній підхват, характерний для сучасних моторів Honda. Саме тому вони здаються такими тяговитими «з низу».

3. «Полиця» моменту (Full Boost)Зверни увагу на горизонтальну частину синьої та червоної ліній у діапазоні від 1700 до 4000 об/хв.

• Це і є «полка моменту». У цьому діапазоні турбіна видає свій стабільний максимум.
• На цих обертах (від 1700) вестгейт (клапан турбіни) починає скидати зайвий тиск, щоб тримати його на одному рівні й не пошкодити мотор.

4. Чому важливо бачити «цифри відкату» (3 та 4) у зоні турбіни?Це найцікавіший момент для економії та ресурсу:

• У зоні 1700–2200 об/хв при максимальному надуві (верхня частина) ми бачимо цифри 3 та 4 (зелені лінії).
• Це означає, що в цьому режимі турбіна вже «дме» на повну, але через низькі оберти суміш згоряє занадто швидко і з'являється ризик детонації. Комп'ютер змушений «гальмувати» двигун, пізнячи запалювання.
• Твій висновок: Давати повний надув на 1800 обертах — це велике навантаження на поршні. Краще розганятися на 2500–3000 обертах, де турбіна дує так само сильно, але цифри відкату запалювання падають до 0 або 1. Там мотору набагато «легше» дихати і ККД вищий.

Підсумок по турбіні:

• Турбіна прокидається: з 1200 об/хв.
• Виходить на повну потужність: з 1700 об/хв.
• Найбезпечніша і найефективніша робота турбіни: у діапазоні 2500–3500 об/хв. Саме тут ти отримуєш максимальний «буст» без ризику детонації.

Тепер ти бачиш повну картину. Твоя ідея тримати 3000-3500 обертів при розгоні ідеально співпадає і з картою ККД (економія), і з картою запалювання (безпека), і з можливостями турбіни.

Що відбувається з цим графіком, коли на вулиці спека +35°C (чому машина «перестає їхати»)?

Спека — головний ворог будь-якого турбодвигуна, і твій 1.5L VTEC Turbo не виняток. Коли на вулиці +35°C, графіки, які ми розбирали, буквально «стискаються» і «сповзають».Ось що відбувається фізично та як це змінює твій стиль водіння:1. Повітря стає «рідким»Турбіна нагнітає повітря за об'ємом, але двигуну потрібна маса кисню. Гаряче повітря менш щільне.

• Результат: Щоб отримати ту саму масу кисню, турбіні доводиться крутитися швидше. Вона перегрівається сама і ще сильніше гріє повітря, яке подає в мотор.
• На графіку: Верхня синя лінія (максимальний тиск) опускається нижче. Машина стає «тупою» на розгін.

2. Інтеркулер не справляється. Завдання інтеркулера — охолодити повітря після турбіни. Але якщо на вулиці +35°C, він не може охолодити його, наприклад, до +20°C. Температура на впуску в циліндри стрибає до +60...+70°C.

• Гаряча суміш спалахує занадто рано і вибухово. Це і є детонація.

3. Що відбувається на графіку запалювання (Spark Retard)?Пам'ятаєш зелені лінії з цифрами 3 та 4 (відкат запалювання)?

• У спеку ці лінії «сповзають» вниз. Те, що раніше було безпечною зоною з цифрою 0, стає зоною з цифрою 3 або 5.
• Комп'ютер бачить, що двигун ось-ось «застрелиться» від детонації, і пізнить запалювання. Це миттєво вбиває твій ККД. Паливо горить уже на шляху у вихлопну трубу, а не штовхає поршень.

4. Захист від перегріву (Component Protection)Коли стає зовсім гаряче, мозок двигуна вмикає режим захисту:

• Він починає лити надлишок палива (багата суміш). Це паливо не горить для потужності, воно випаровується і охолоджує стінки циліндрів зсередини.
• Результат: Твій розхід палива в спеку при активній їзді може вирости на 15-20%, а тяга при цьому впаде.

Як правильно їхати в спеку на цьому моторі?

• Забудь про «80% газу» на низьких обертах: Взимку це було економно, а влітку в +35°C — це прямий шлях до перегріву та детонації. Навантаження (тиск турбіни) у поєднанні зі спекою — це найгірше для поршнів.
• Підніми оберти: Якщо зазвичай ти тримаєш 2500 об/хв, у спеку краще тримати 3000–3500. Чому? Помпа швидше ганяє антифриз, а вентилятор і зустрічний потік повітря краще охолоджують радіатори. Двигуну легше «прокачувати» через себе гаряче повітря.
• Уникай «газу в підлогу» на трасі: Краще розганятися плавно на 50% дроселя. Так турбіна не буде перегрівати впускний тракт до критичних значень.
• Паливо — тільки ТОП: У спеку різниця між 95-м та 100-м бензином стає величезною. 100-й дозволить мотору не відкочувати запалювання так сильно, і ти збережеш динаміку та економність.

Підсумок: У спеку твій «ідеальний острів 38% ККД» сильно зменшується. Щоб не мучити мотор, перейди на трохи вищі оберти та уникай максимального надуву турбіни.




Для тих хто спустився✅

Ідеальний алгоритм економії палива. На основі інженерних даних по графікам, ось як треба їздити на цьому авто:

1. Для механічної КПП (МКПП):

• Розгін: Не «тошни». Розганяйся впевнено, натискаючи педаль газу на 50–70%. Перемикайся вгору, коли досягнеш 2500–3000 об/хв. Саме в цьому діапазоні при такому відкритті дроселя ти потрапляєш у «червону зону» максимального ККД (38%).
• Рух: Намагайся тримати оберти в районі 2000–2500. Якщо потрібно трохи прискоритися, краще додати газу на поточній передачі, ніж перемикатися вниз і крутити мотор до 4000+.
• Паливо: Чим вище октанове число (98/100), тим ширшою стає зона високого ККД, бо мотор рідше відкочує запалювання.

2. Для варіатора (CVT):

• Активний старт: Не бійся натискати газ на 2/3. Варіатор сам виведе мотор на ефективні 2400 об/хв. Ти швидше набереш швидкість у вигідному режимі, ніж якщо будеш 20 секунд розганятися на 1200 об/хв із низьким ККД.
• Ефект «гумової стрічки»: Коли набрав швидкість, трохи відпусти газ. Варіатор «розслабиться», скине оберти до мінімуму, але триматиме турбіну напоготові.
• Режим ECON: Корисний на трасі, бо допомагає уникати різких стрибків обертів, які збивають мотор з «економної хвилі».

Головний висновок
Твоя теорія була правильною: цьому мотору подобається навантаження.
Золоте правило: Найкраща економія — це середні оберти (2000–3000) та середній/високий газ. Найгірша економія — це холостий хід, затяжні розгони на «низах» або крутіння мотора до «відсічки».
