Встановлення лівого електро дзеркала ✅

👋

Прийшла черга встановити електро керування лівим дзеркалом.

Так як з заводу ніколи не було лівого електро дзеркала ( не враховуючи праворульні ланоси ), то буде трішки "колхозу", а саме кнопка для перемикання ліве - праве.

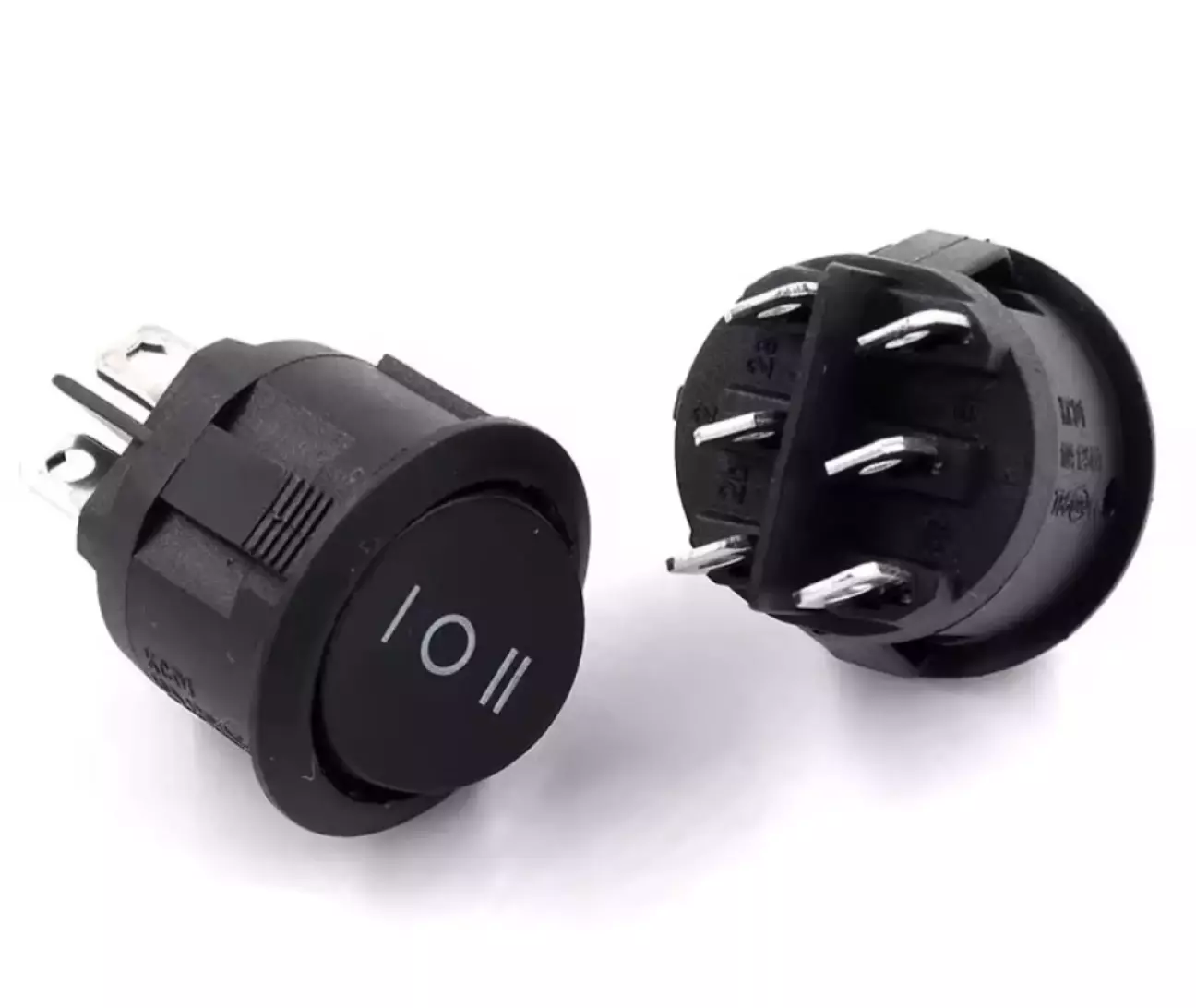

Кнопка 6 pin/ 3 положення

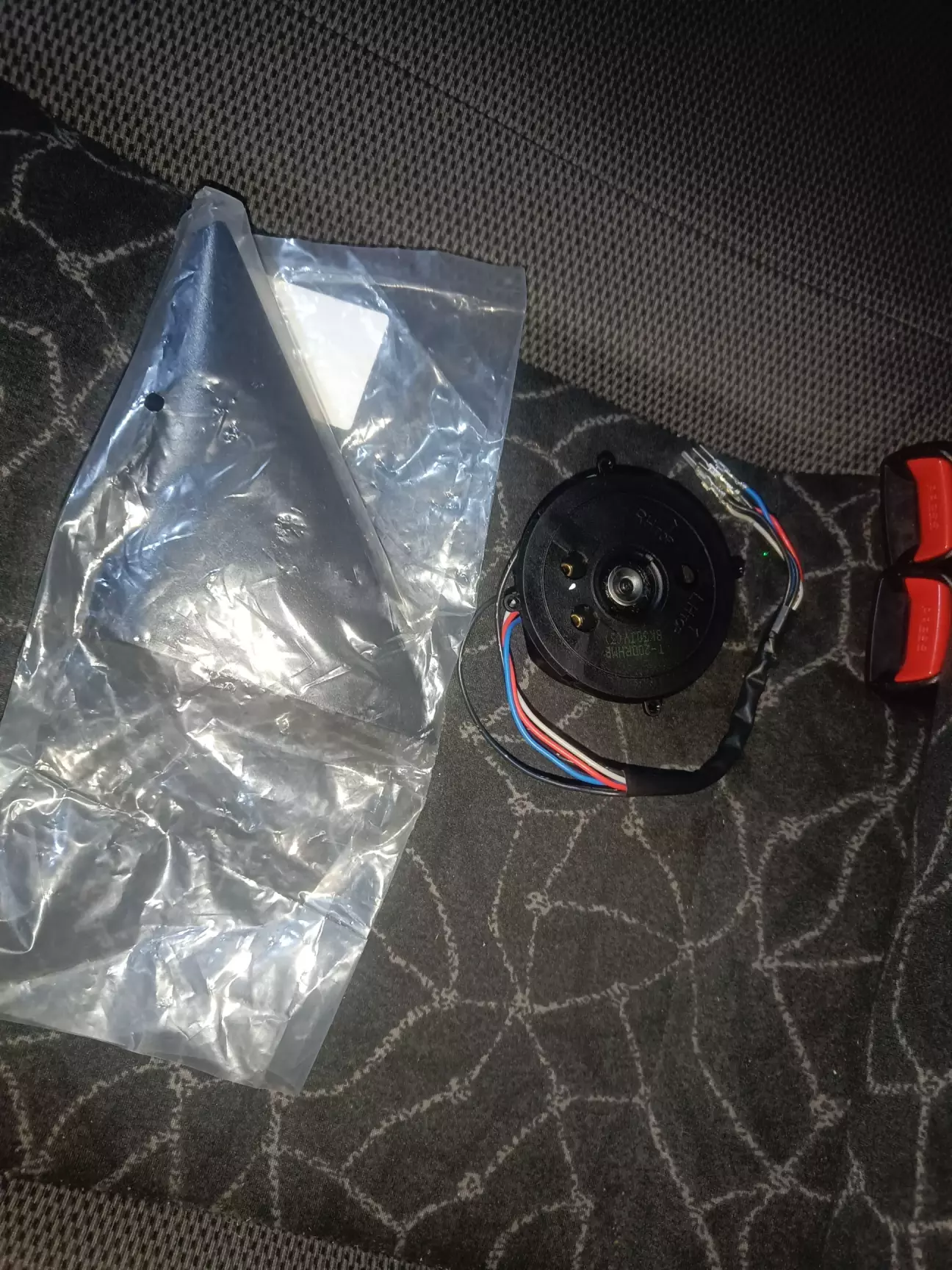

Електро привід з Авео був куплений раніше, так же само як і закритий декоративний куток ( з праворульного Ланоса).

Електро привід - 95230649-1

Декоративний лівий куток заглушка - 96304174

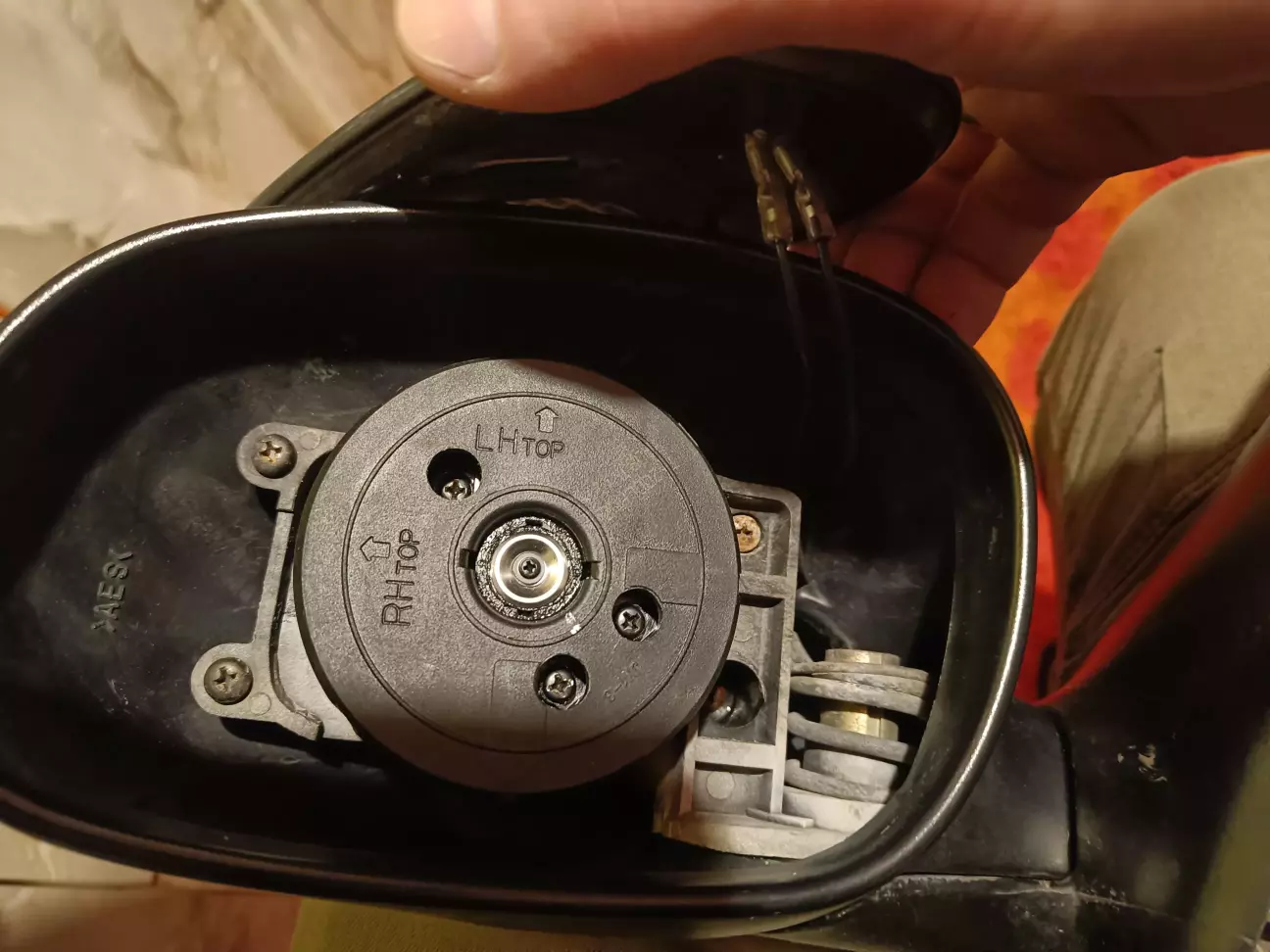

Знімаємо механічну частину регулювання і встановлюємо електро двигун.

Далі підключення:

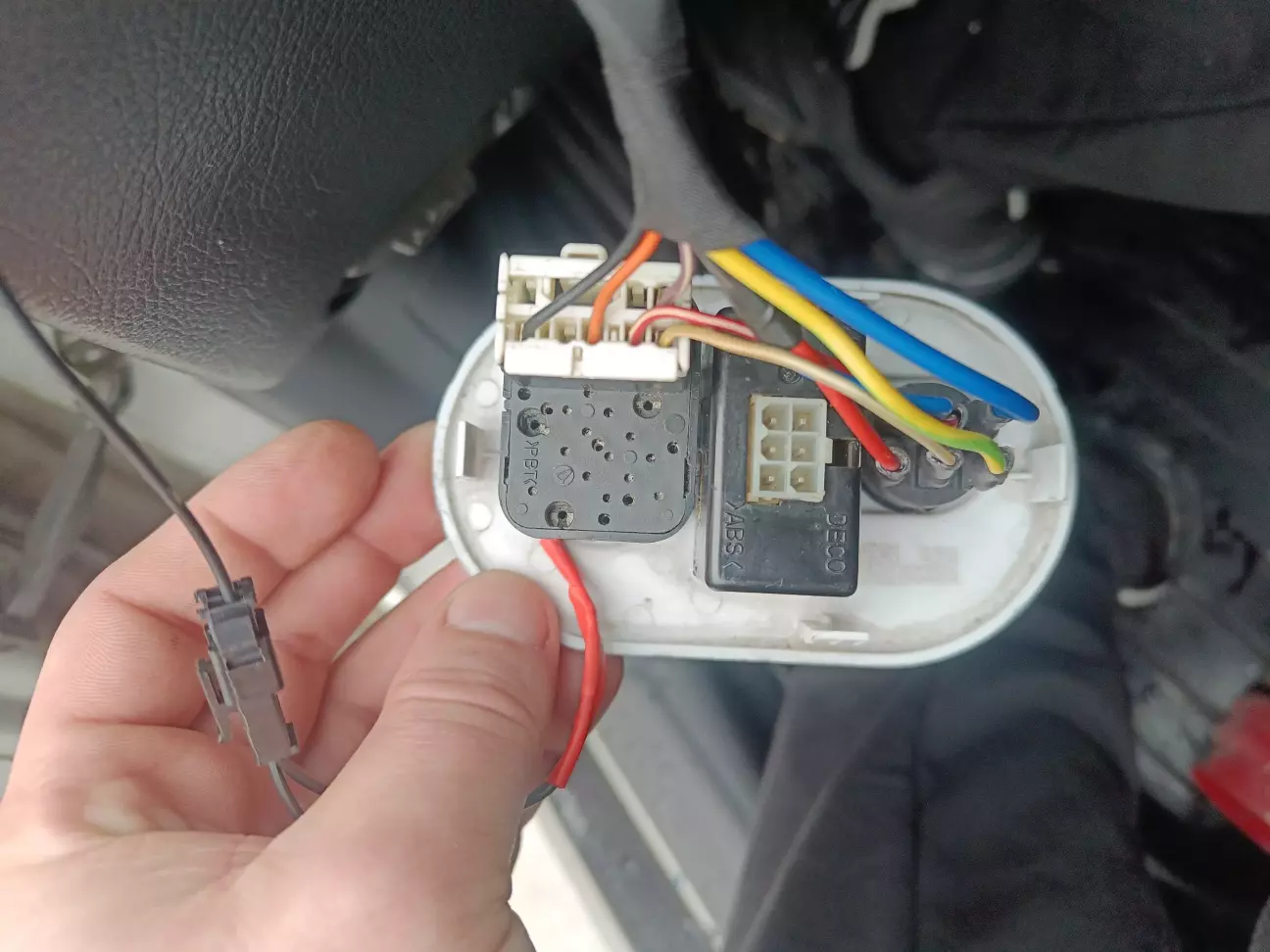

На кнопку - 6 pin необхідно подати два контакти режимів з джойстику (ліво-право і вверх-вниз) на центральні контакти кнопки.

На крайні контакти відповідно подаємо контакти управління на дзеркала (2 контакти на ліве дзеркало і 2 контакти на праве).

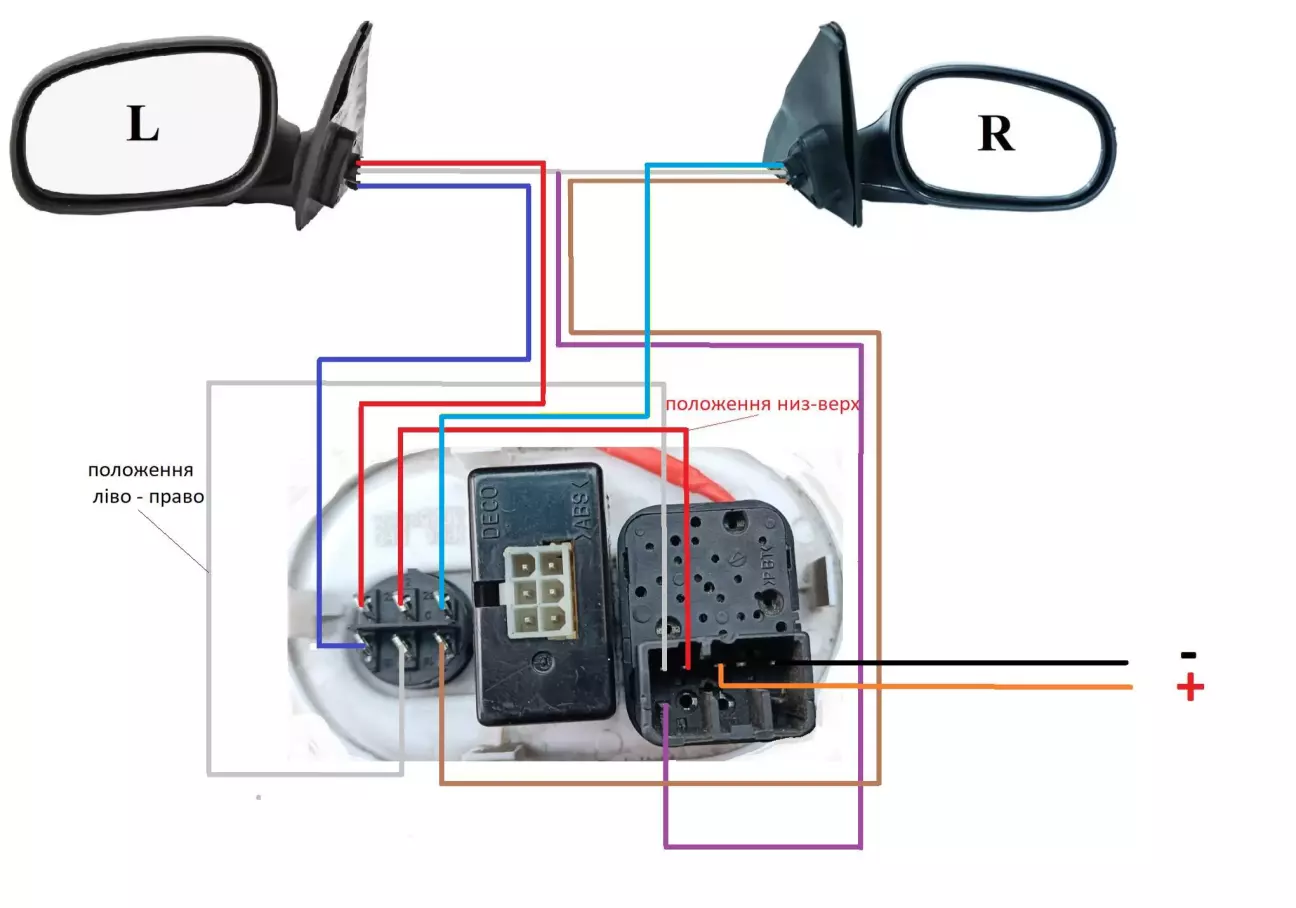

Схему надаю:

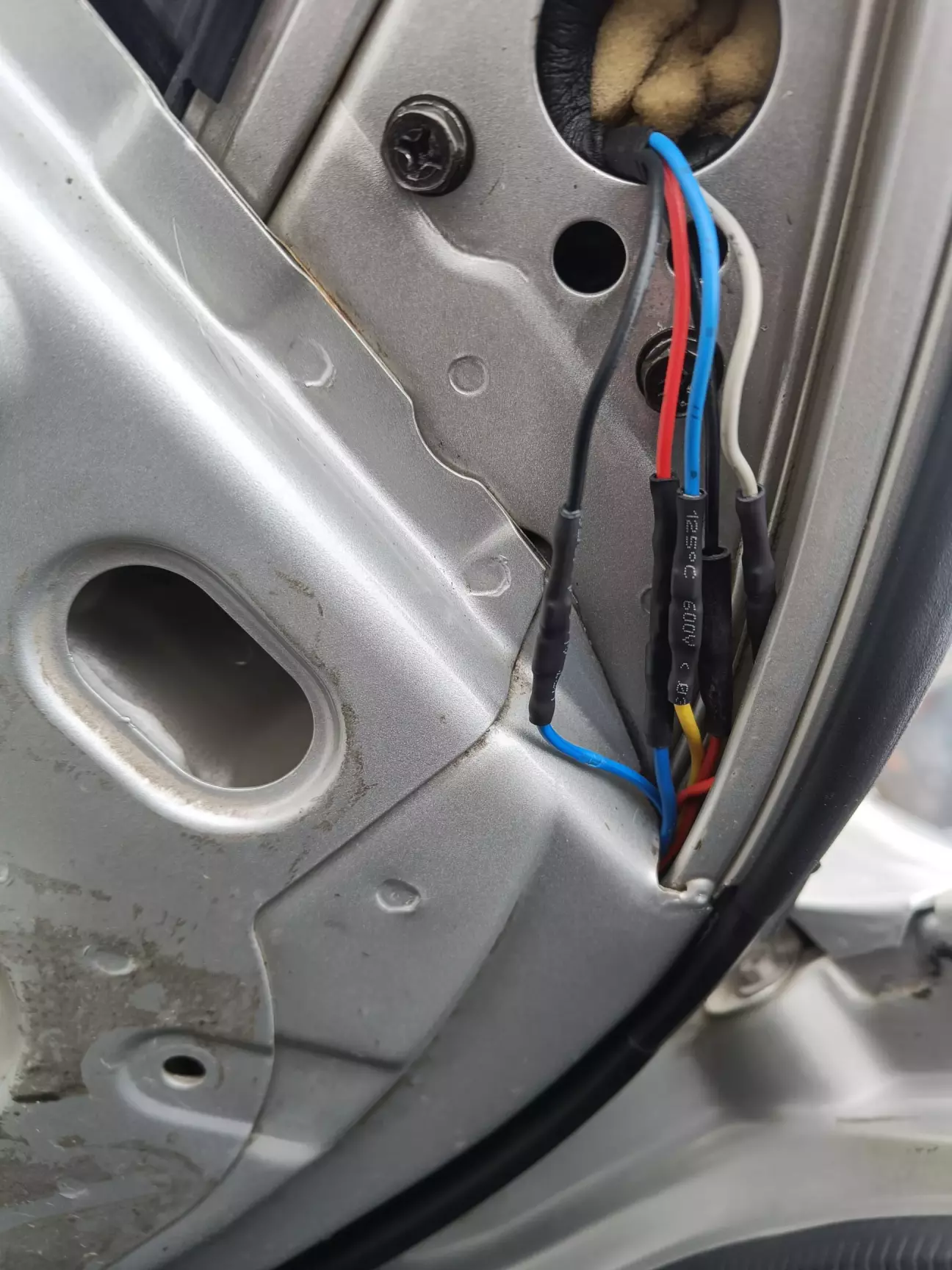

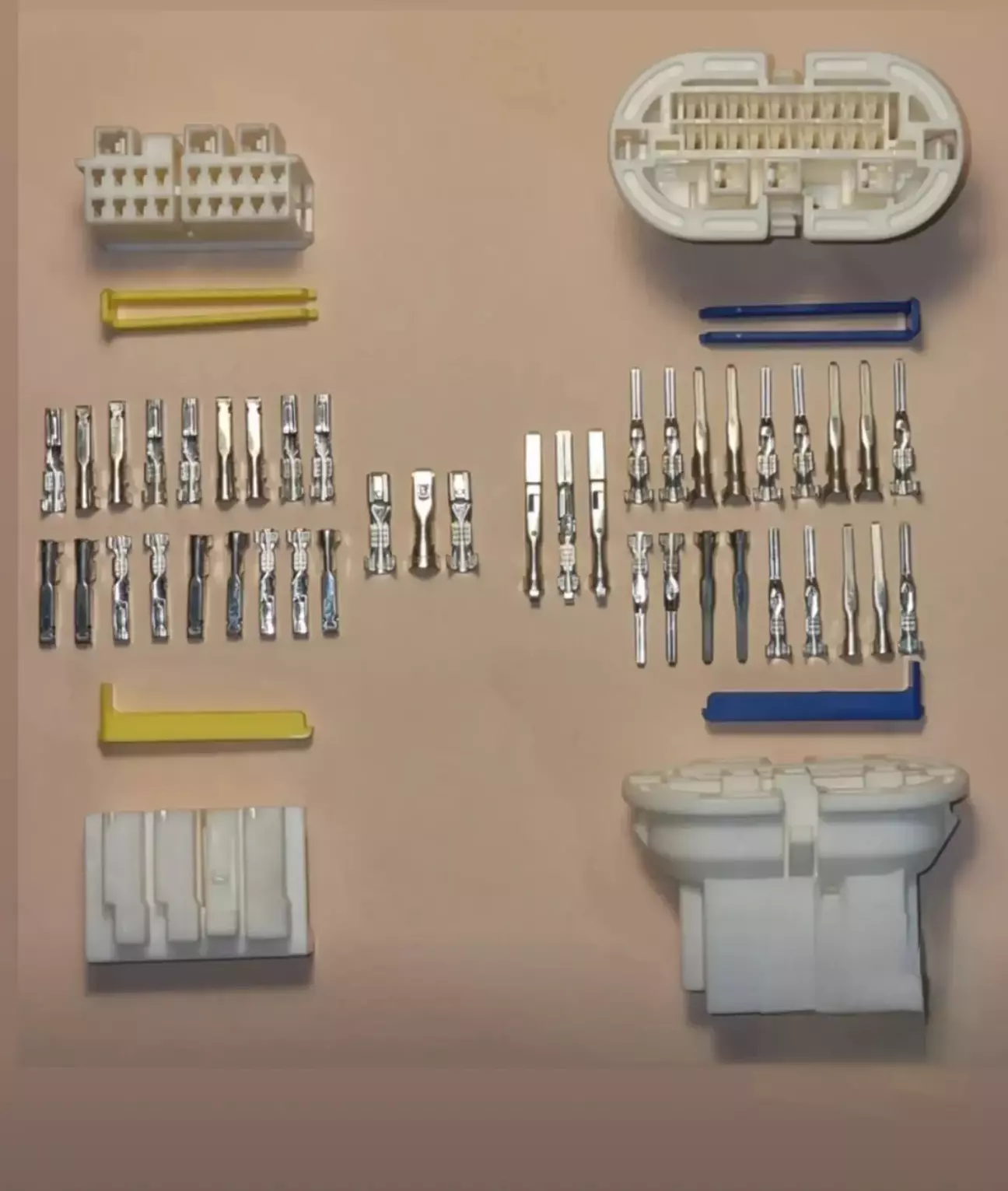

Перед підготовкою до встановлення замовив нові роз'єми дверей, щоб не було колхозу з протяганням дротів.

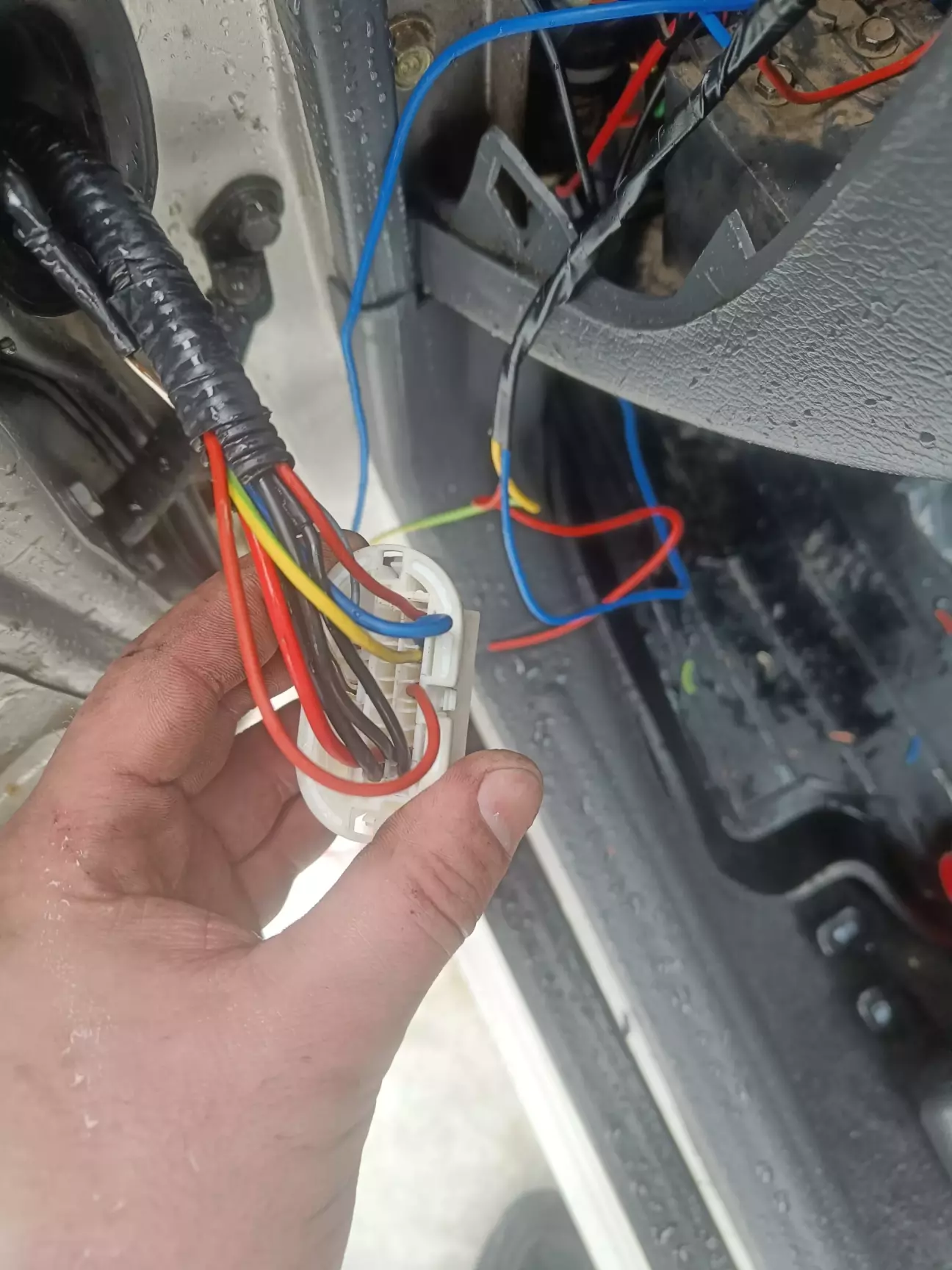

Старі роз'єми були демонтовані, а нові розпіновані і встановлені на свої місця.

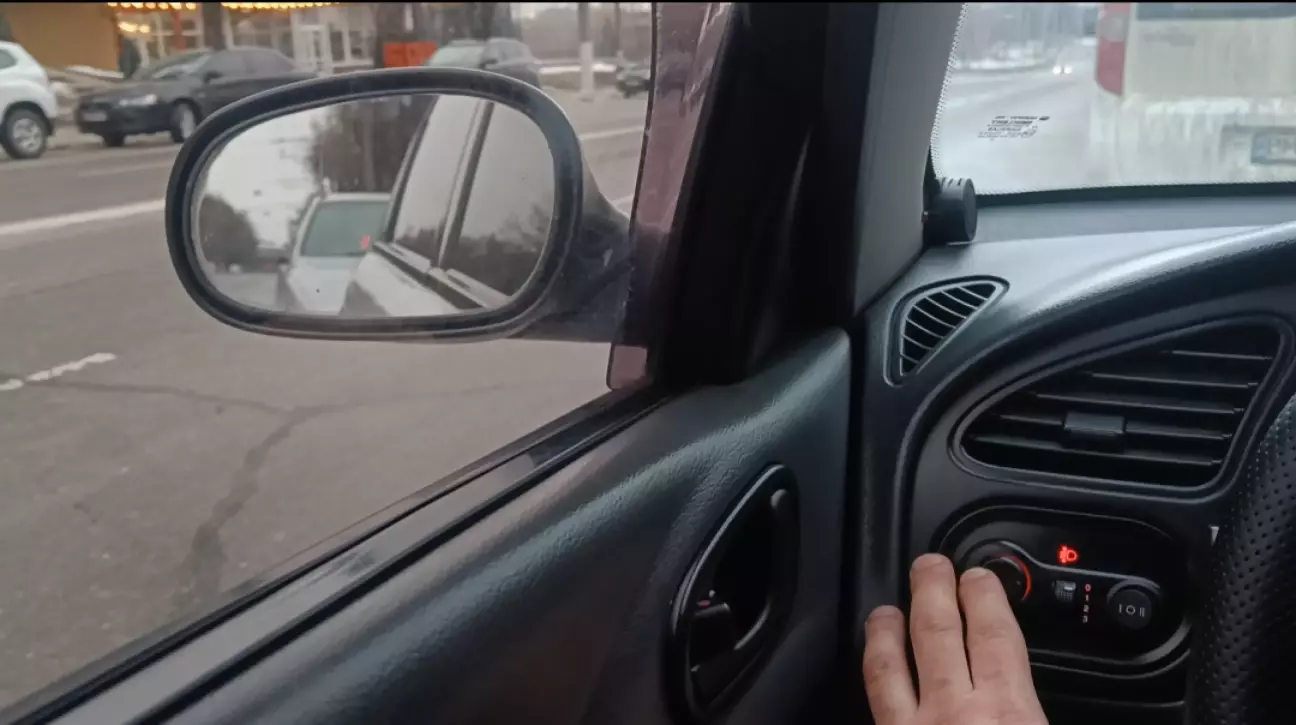

Робота виконана, тепер маємо обидва дзеркала з підігрівом і електро регулюванням.

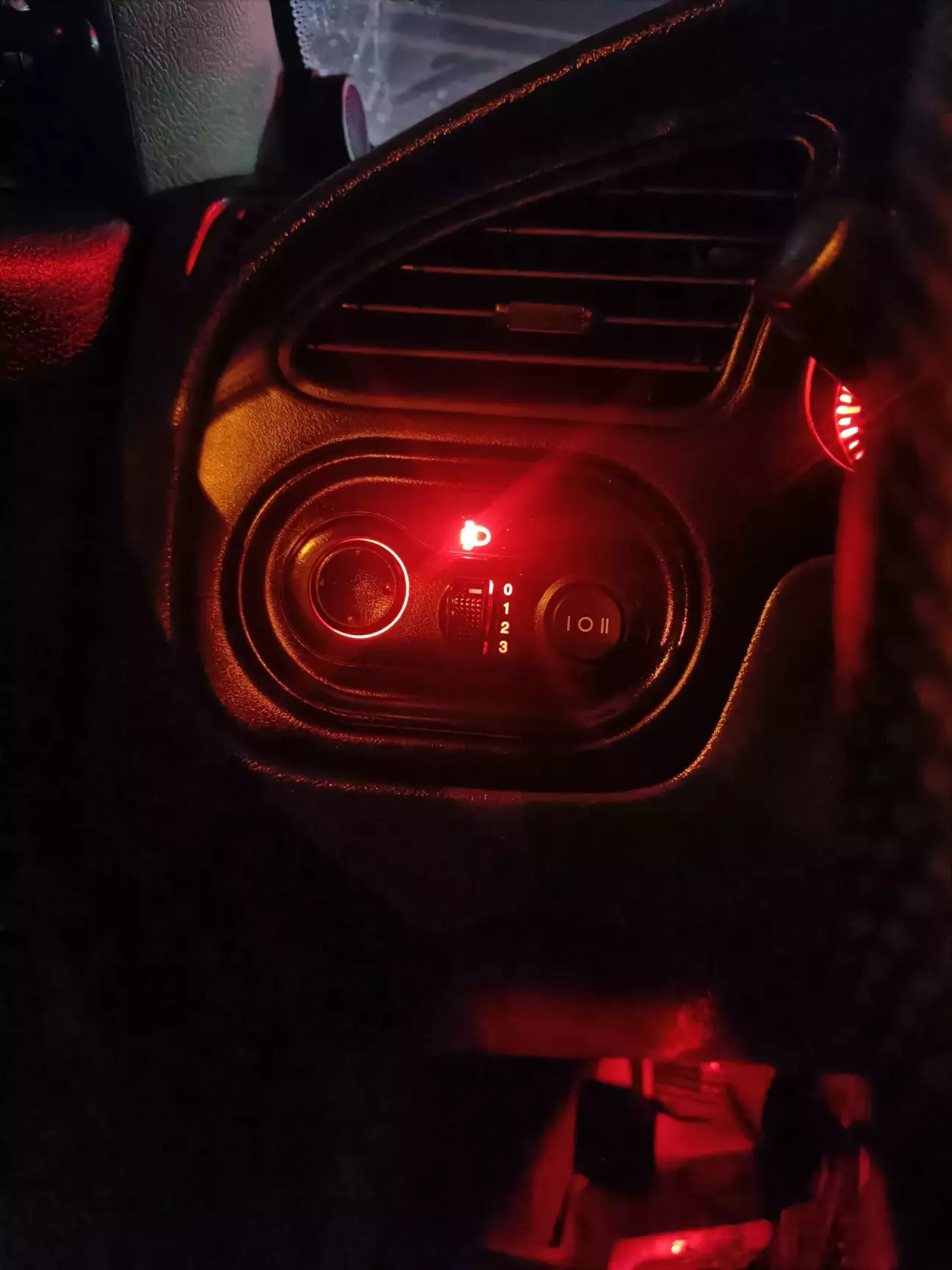

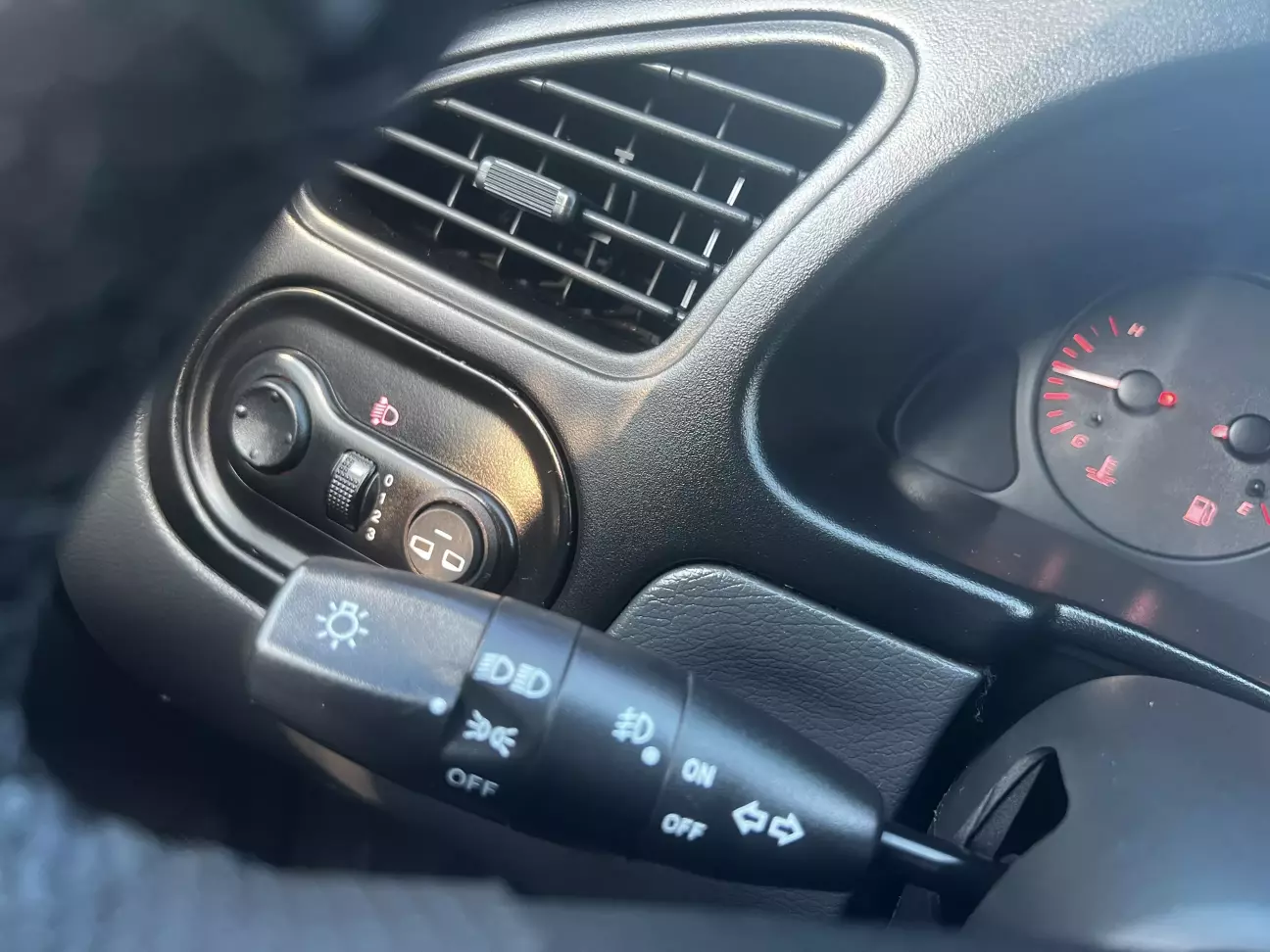

Трішки доопрацював кнопку для перемикання дзеркал ліво право)

+ до комфорту.

Коментарі вітаються ))
