«Правильний» Bluetooth - не вийде 🤦‍♂️ ставимо який є 😆

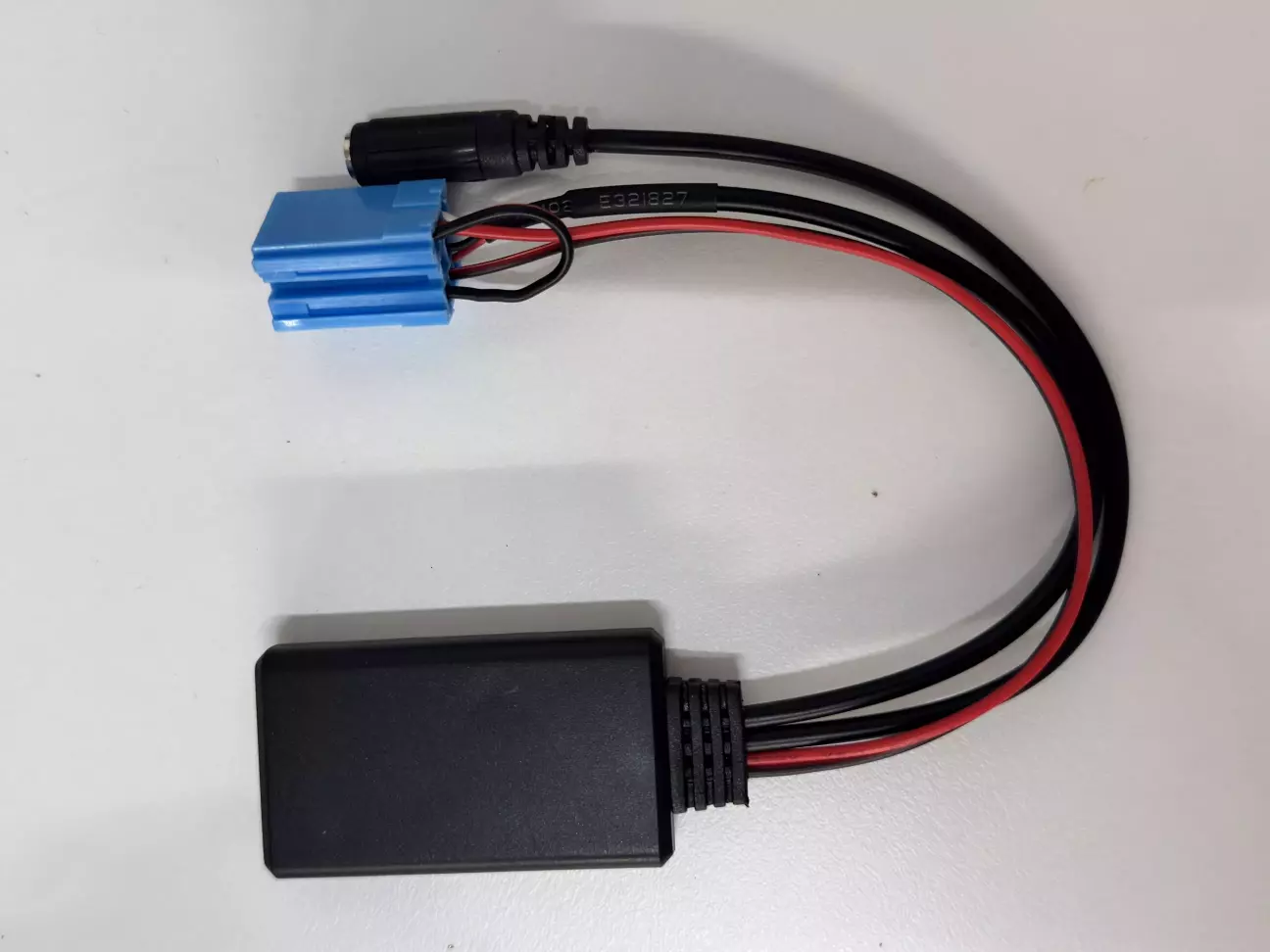

Отже, адаптер із попереднього посту — категорично не підходить 🤦‍♂️

максимум, його можна використати як «простий» блютуз без управління перемикання треками, але для цього є кращі рішення.

проблема у логіці керування - він виключно для VAG.
Там керування реалізовано на старішому протоколі: CLK, Data IN, Data OUT.
CLK (Clock) — постійно щось верещить в ефір, а без цього працювати не буде.
у FIAT Group це реалізовано інакше - тільки Data In та Data Out.

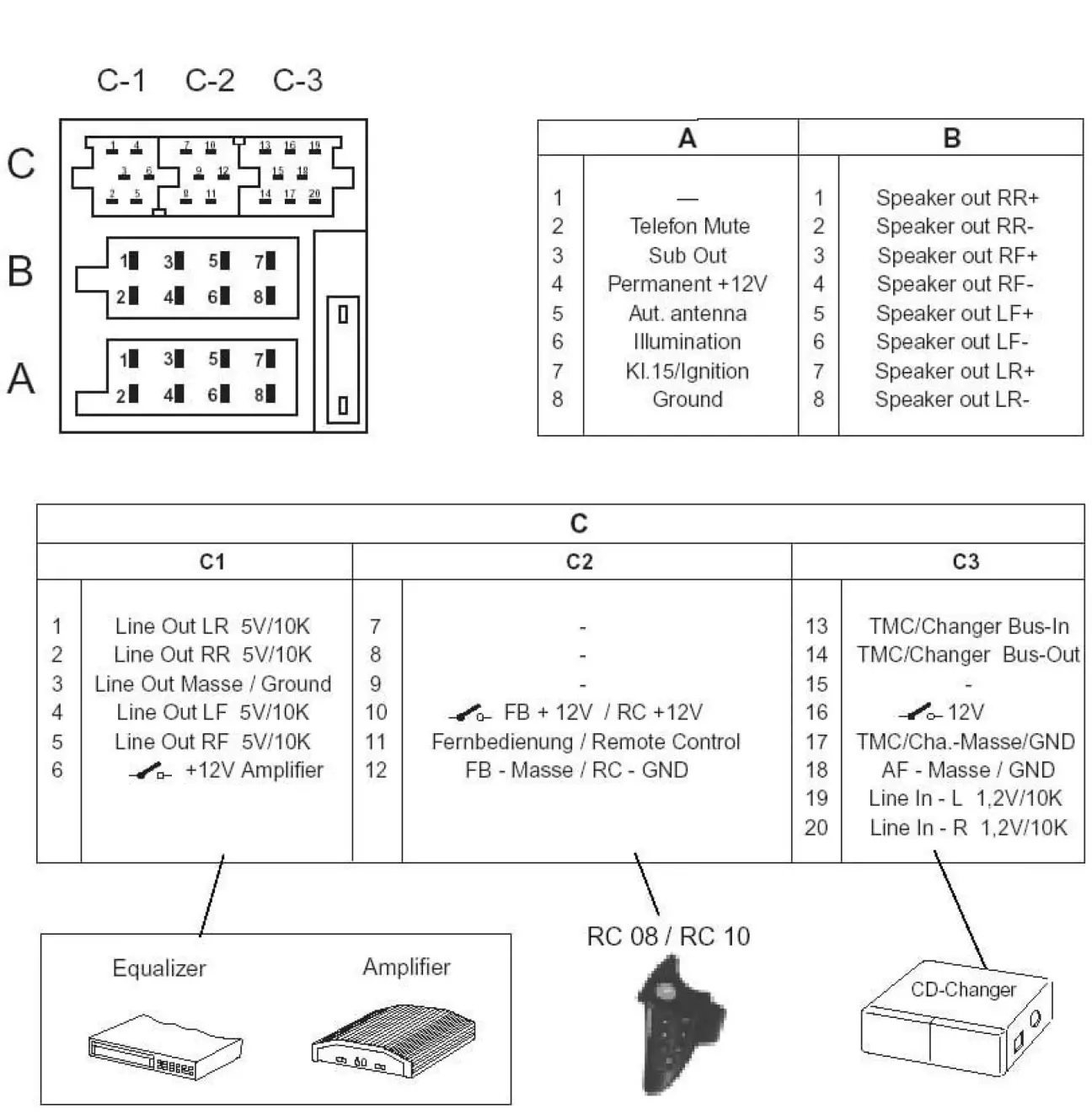

схема з іншої магнітоли, але нам теж загалом, для наглядності, підійде 😁

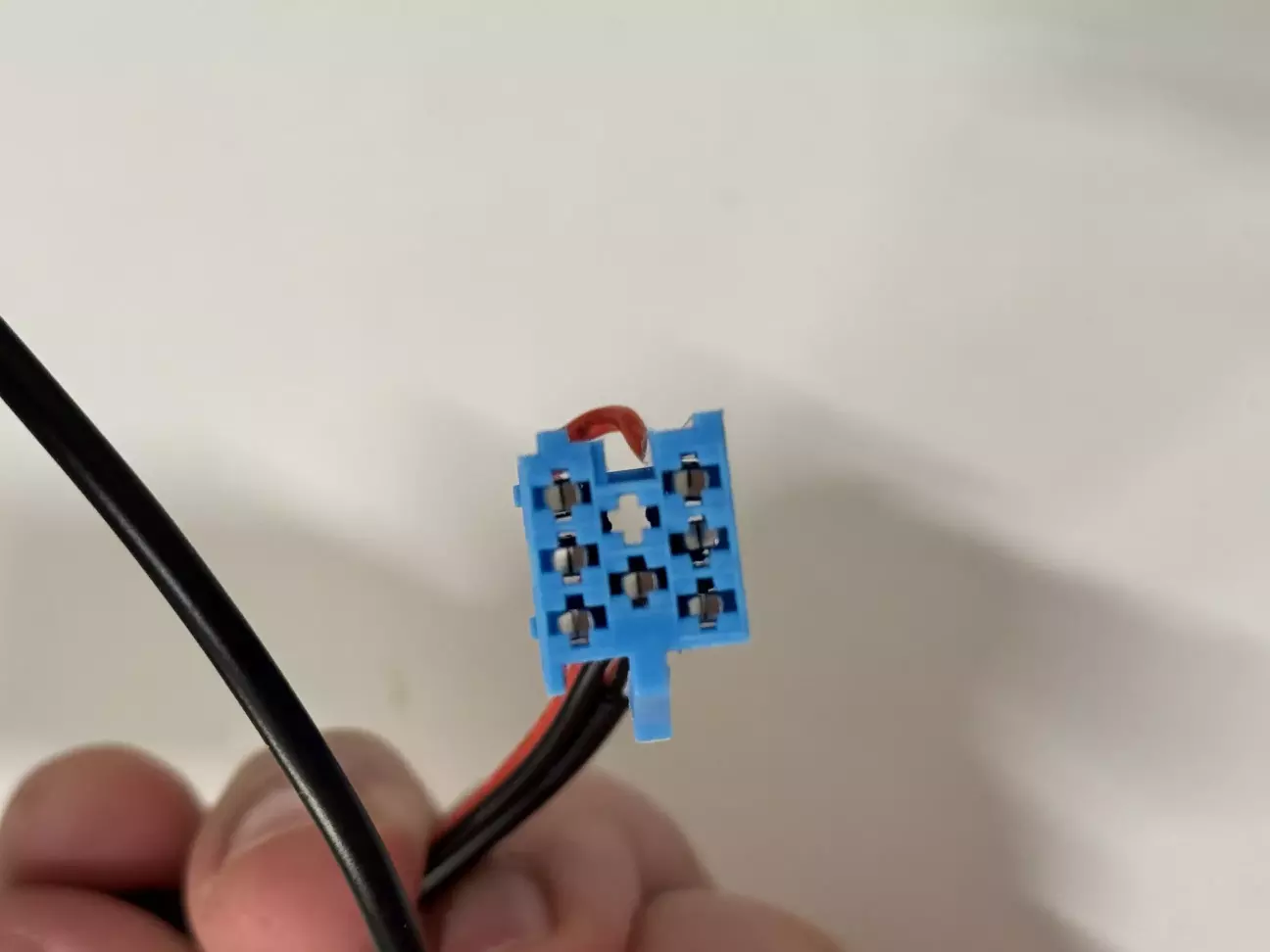

Отже, нам треба синій розʼєм С3:

18 Звуковий мінус (чорний)

19 Лівий канал плюс (білий)

20 Правий канал плюс (червоний)

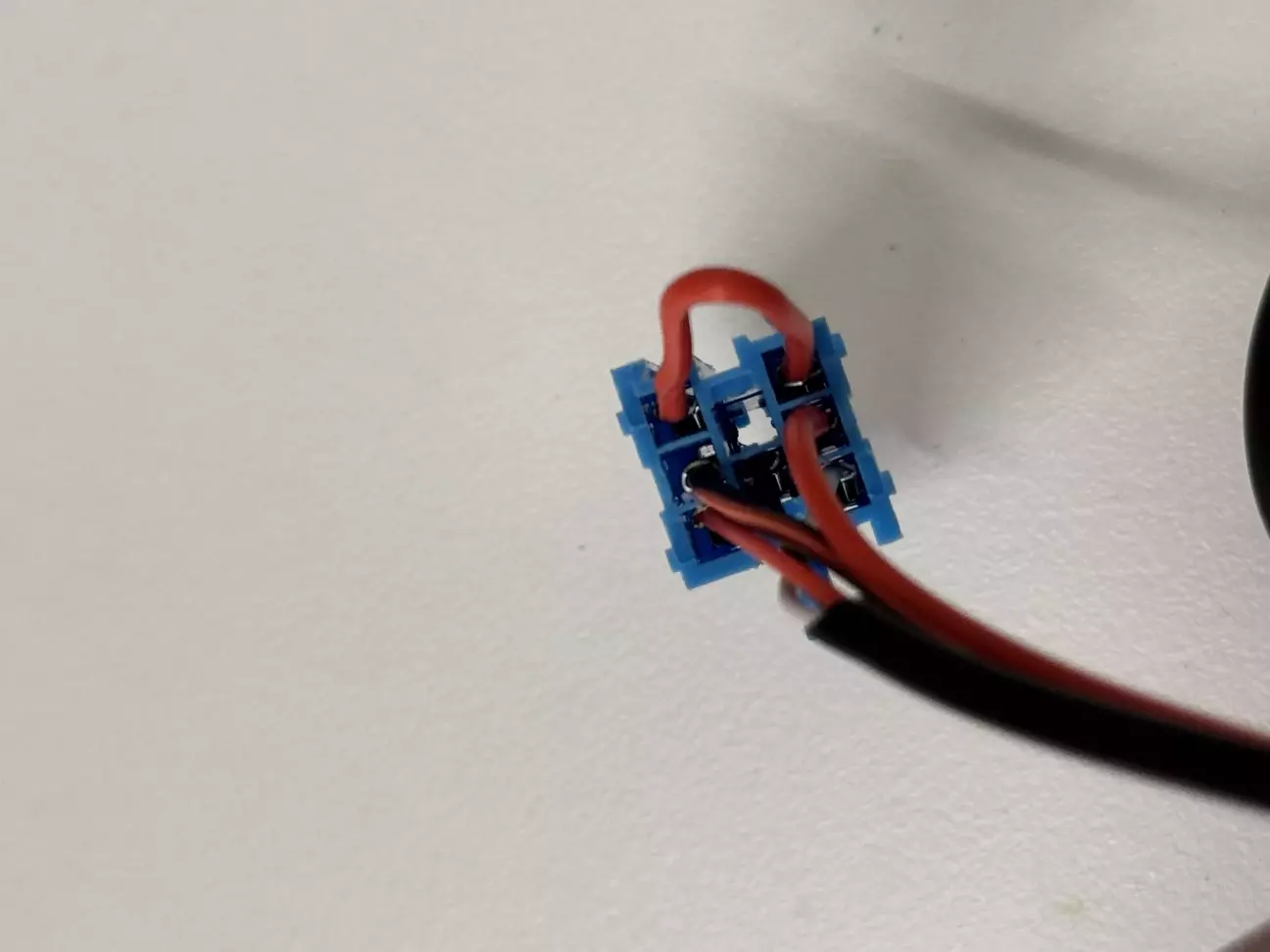

13 і 14 замикаємо (без цього магнітола AUX не побачить).

17 мінус живлення

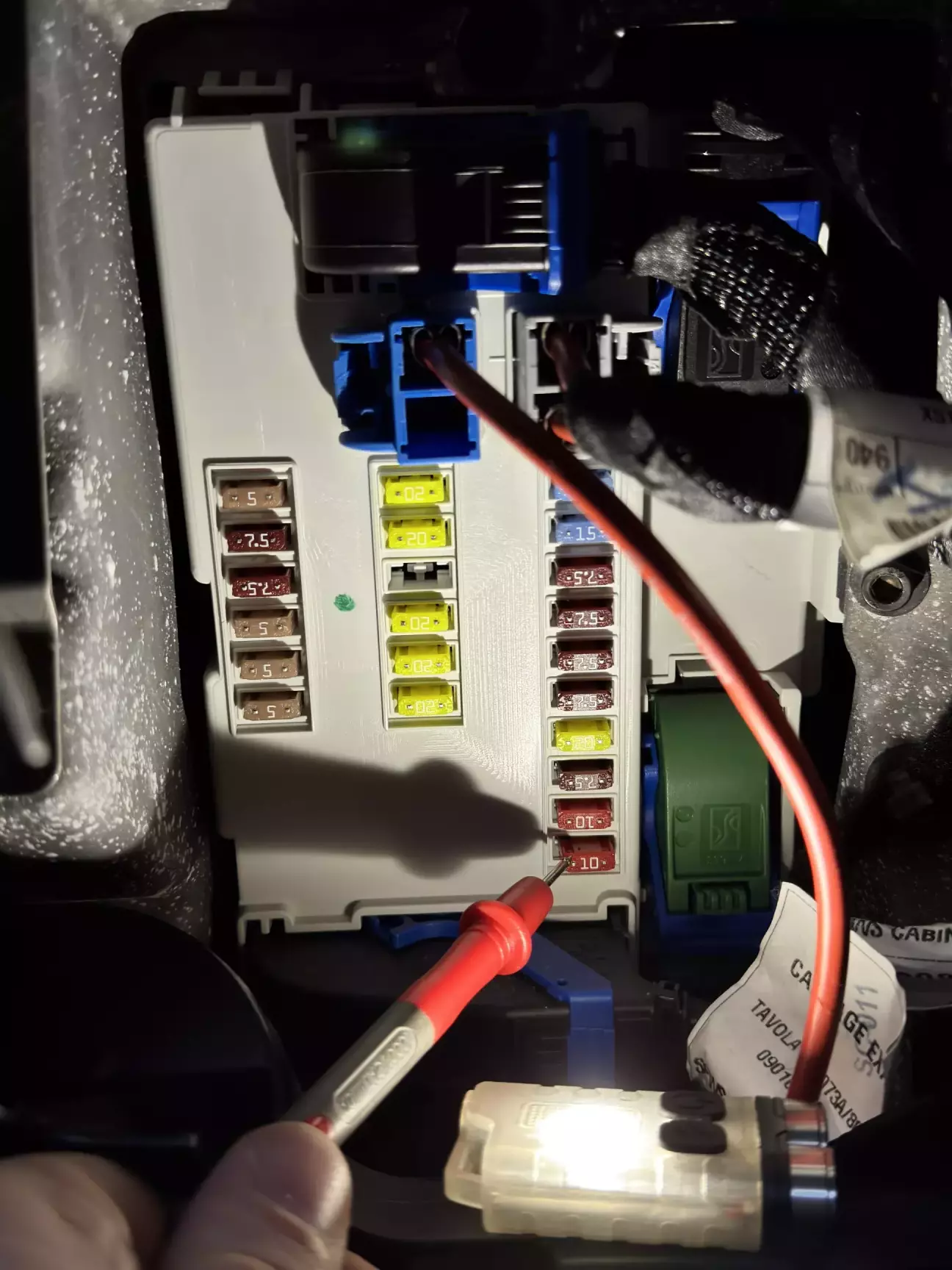

16 плюс живлення (що б включався із магнітолою, а не постійно)

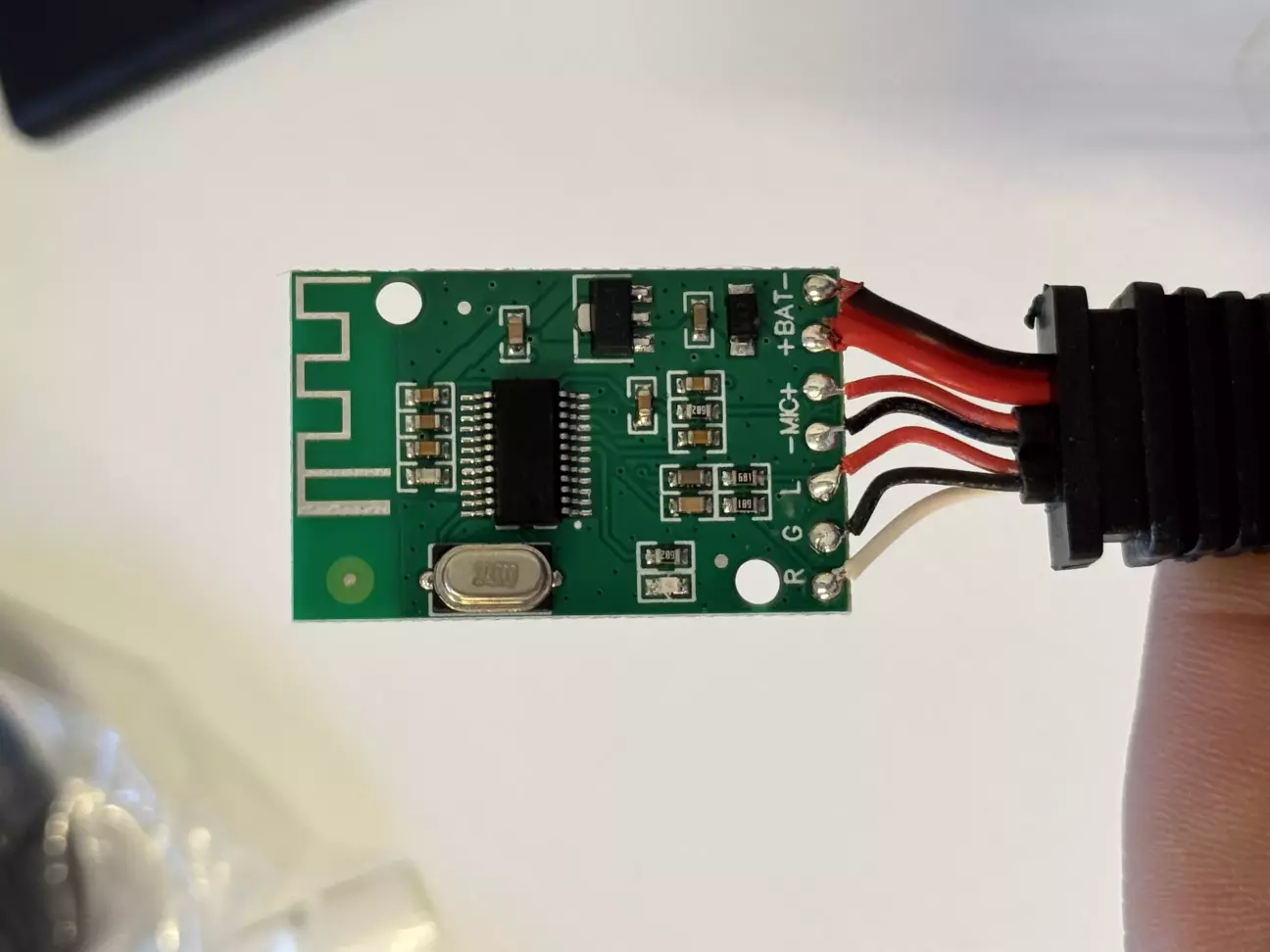

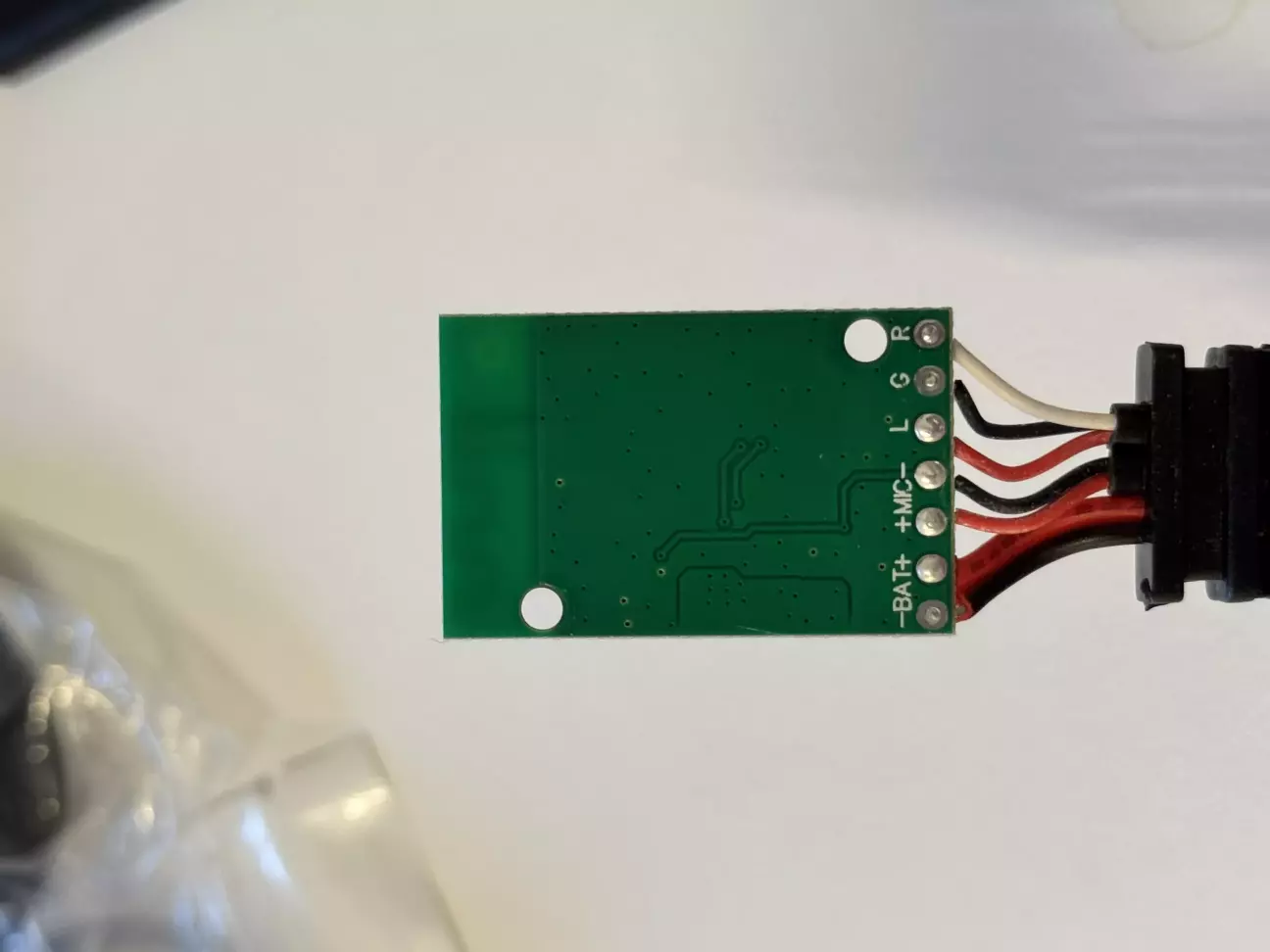

зверніть увагу, часто плюс і мінус живлення в цих адаптерах переплутані, перевіряйте ПЕРЕД підключенням 😵‍💫

ну і на всяк випадок:

UPD:

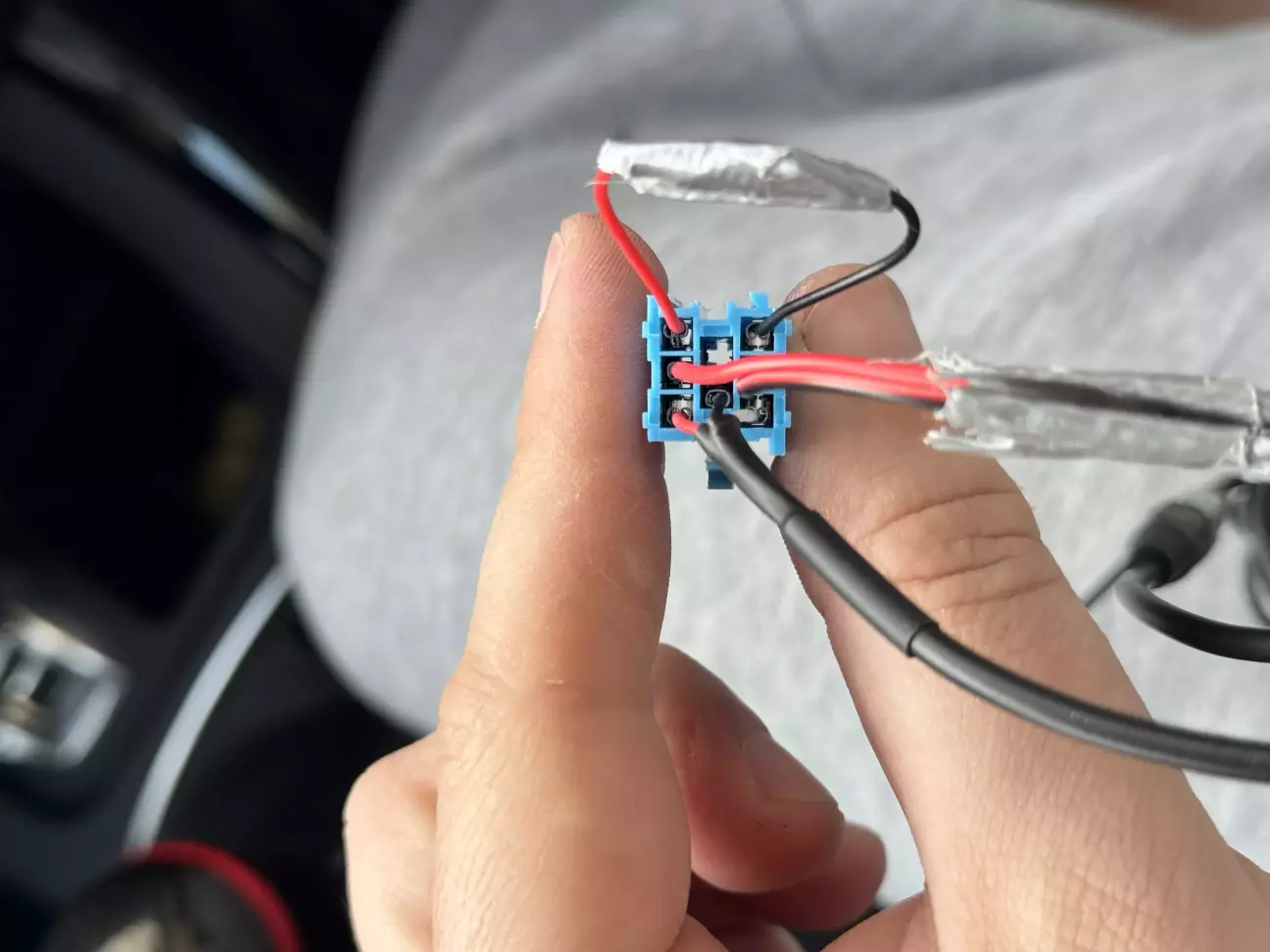

доїхали з Китаю нові клеми, так краще ніж на скрутках
