Chevrolet Lacetti SW А тепер, все про двері ч.2 Встановлення: USB QC-зарядок в отвори з-під

Продовження епопеї з дверима. Перша частина тут.

По заголовку видно про які роботи буде йти мова. Проводи для всіх цих ділов я теж заклав у штатні джгути проводки заздалегідь, вставив піни у вільні місця в роз'ємах, тому тепер потрібно було просто повстановлювати все на місця і підключити.

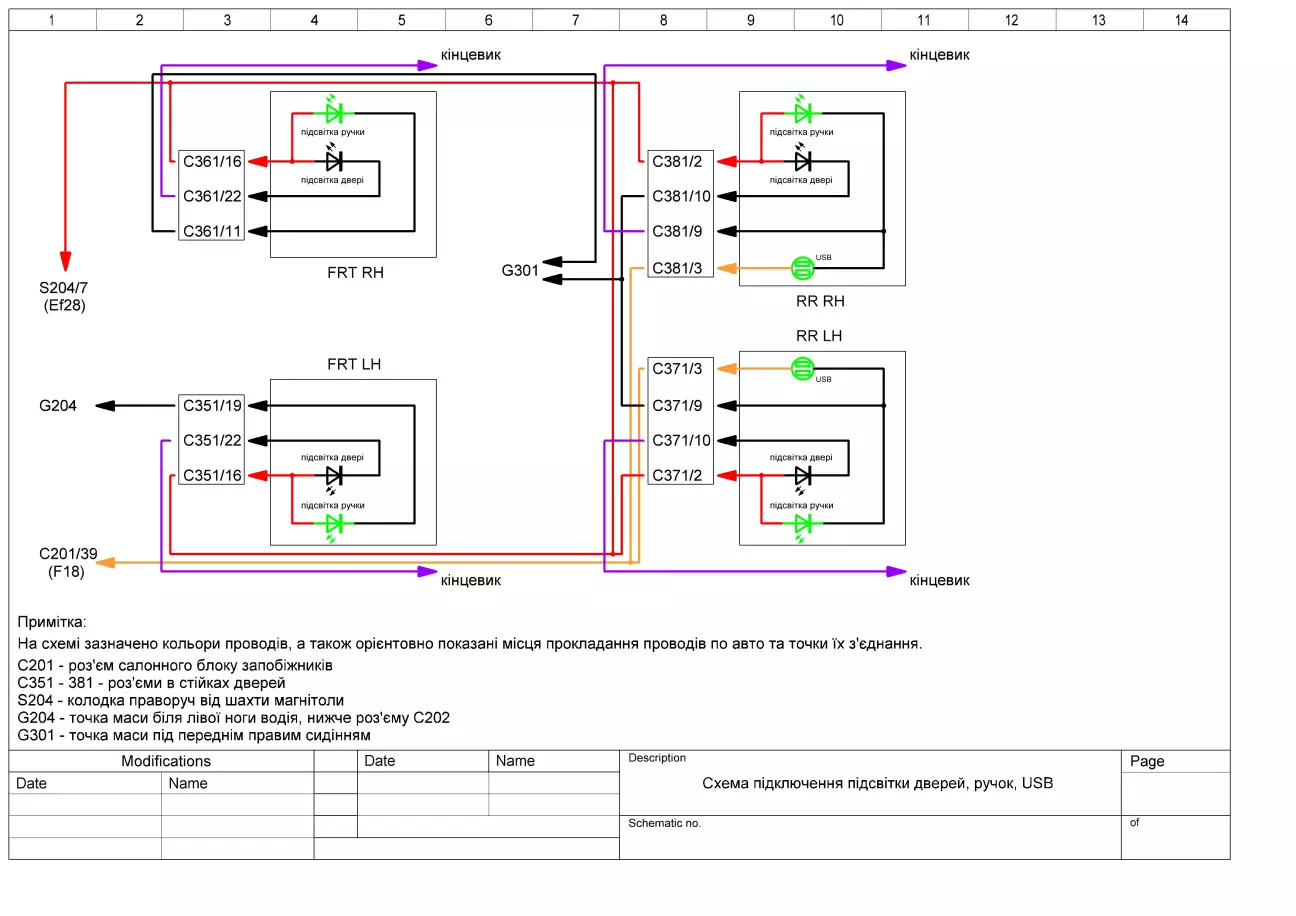

Схему для себе накидав, щоб не забути, що й до чого підключав.

Встановлення USB QC-зарядок в отвори з-під "весел" задніх склопідйомників,

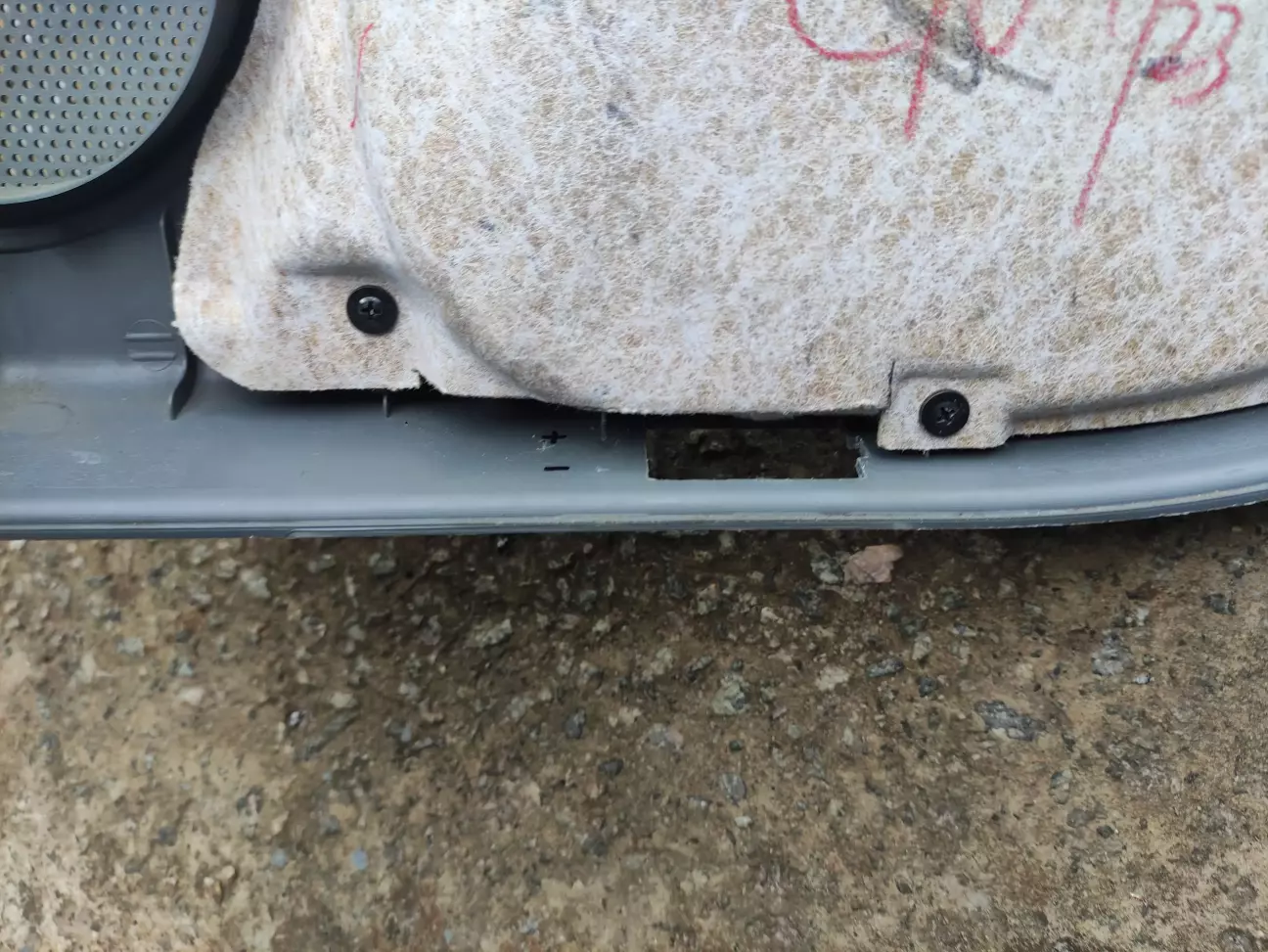

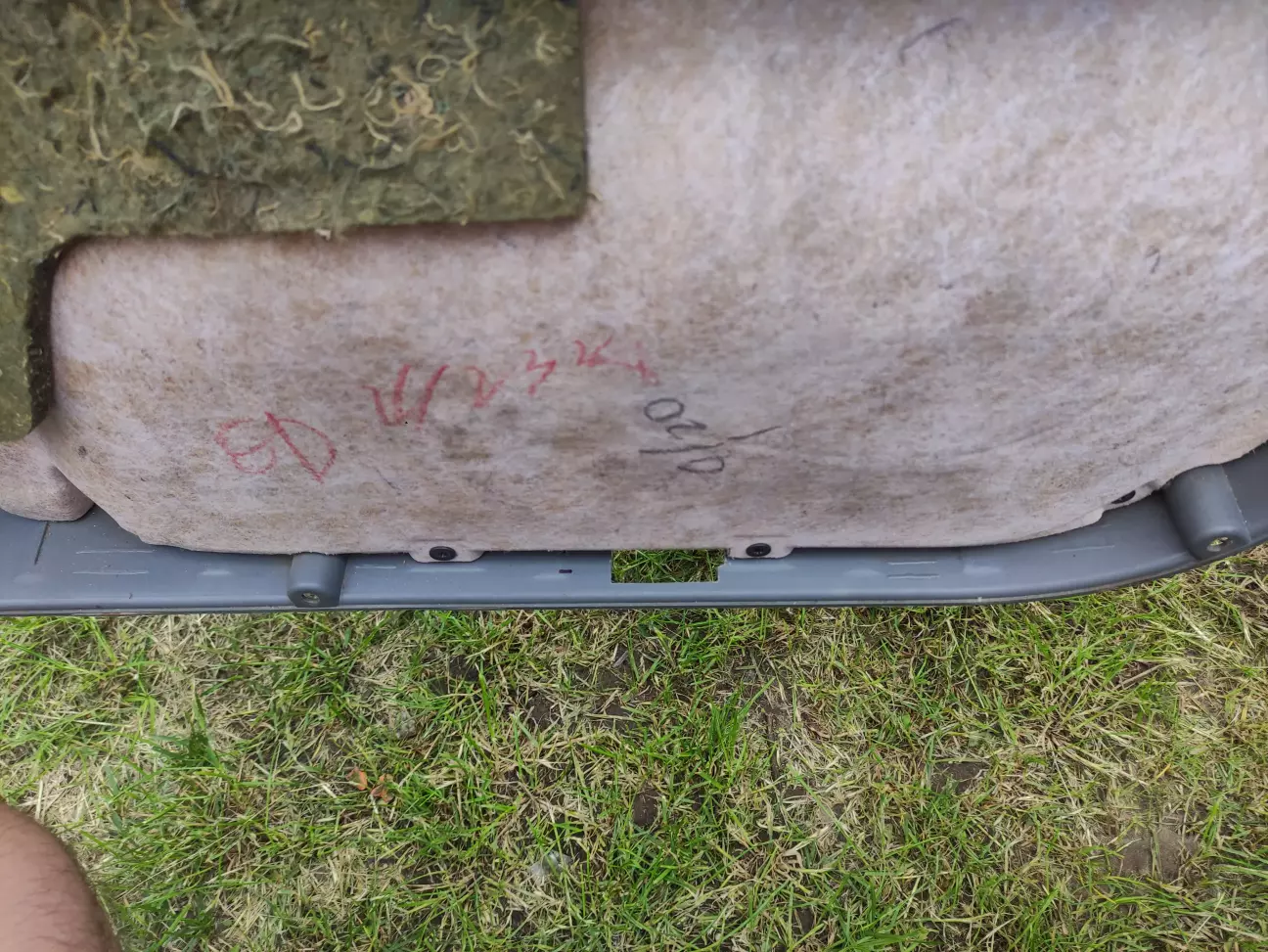

Ідея встановлення USB QC-зарядок в отвори з-під "весел" в картах задніх дверей Лачетті - не нова. Здається ще @Legazoid її започаткував свого часу, якщо не помиляюсь. Це було свого роду вирішення проблеми отворів у картах при відсутності бажання купувати карти від комплектації з 4-ма ЕСП. Дві задніх карти не продадуть, а тільки увесь комплект. Я свого часу теж купив такий комплект, але потім подумав, провів невеличкий "чейндж" 😉 і продав їх "нуждающімся".

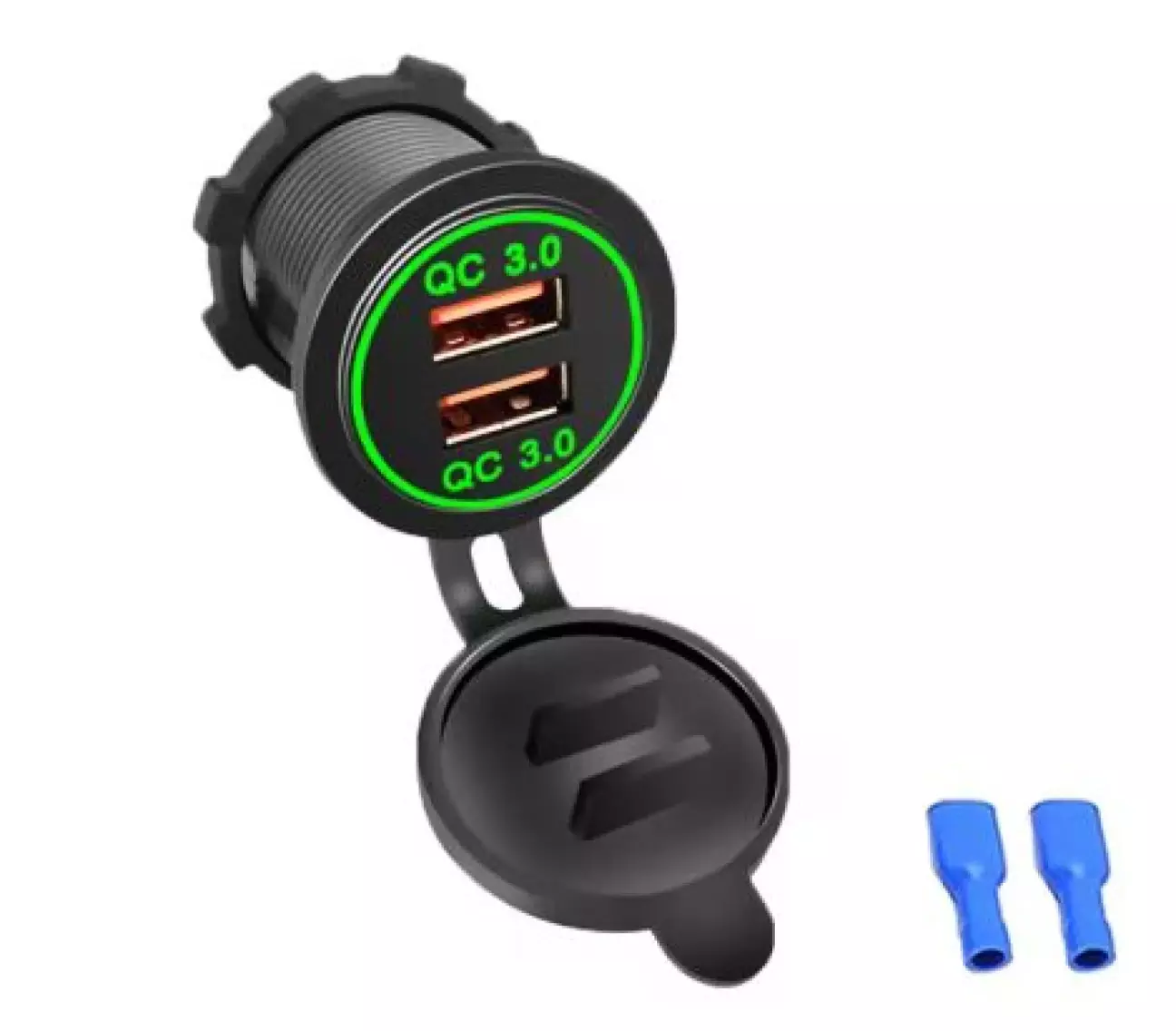

USB QC-зарядки були замовлені на Алі за 257 грн/пара. По розмірах підійшли ідеально.

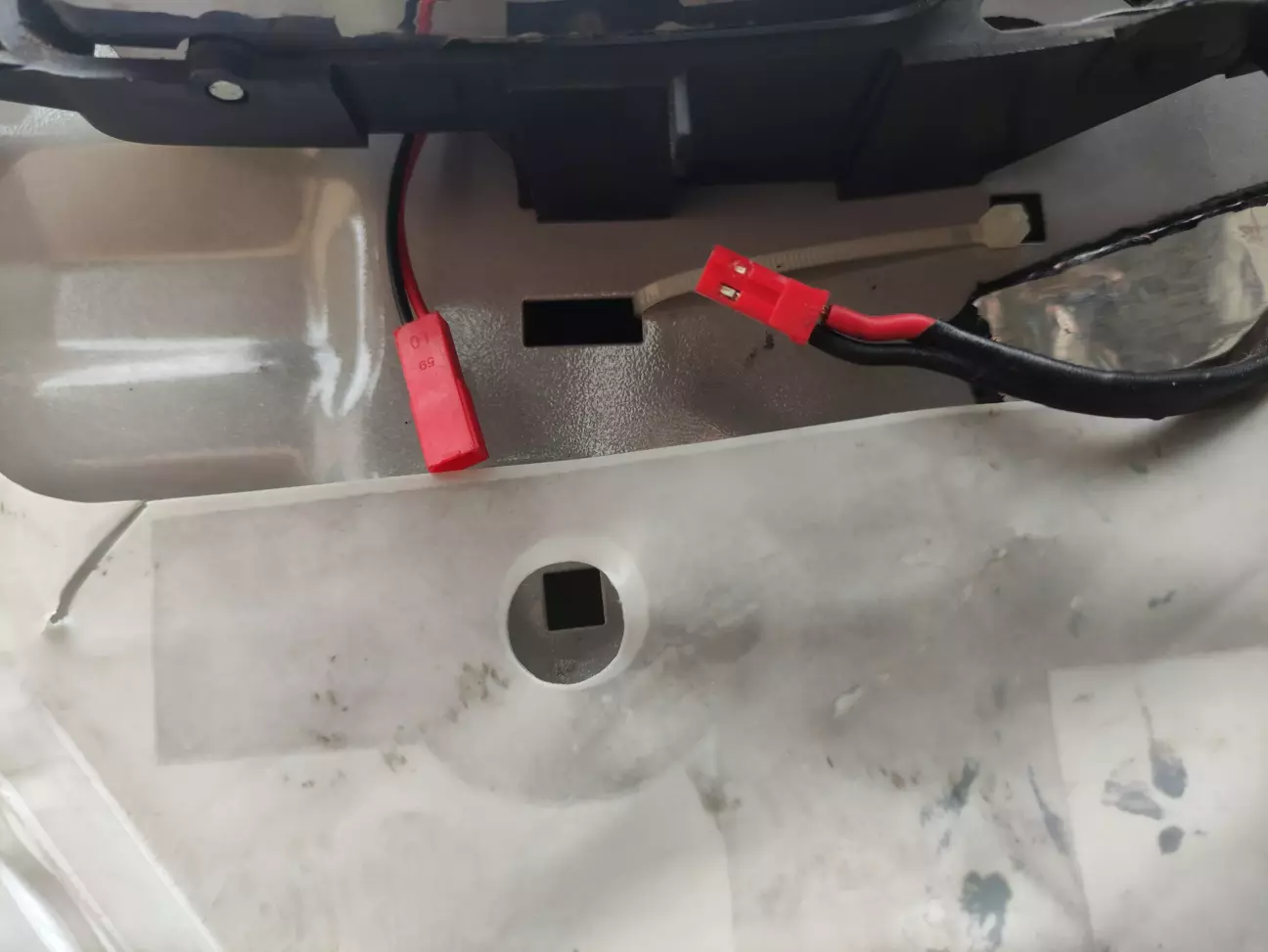

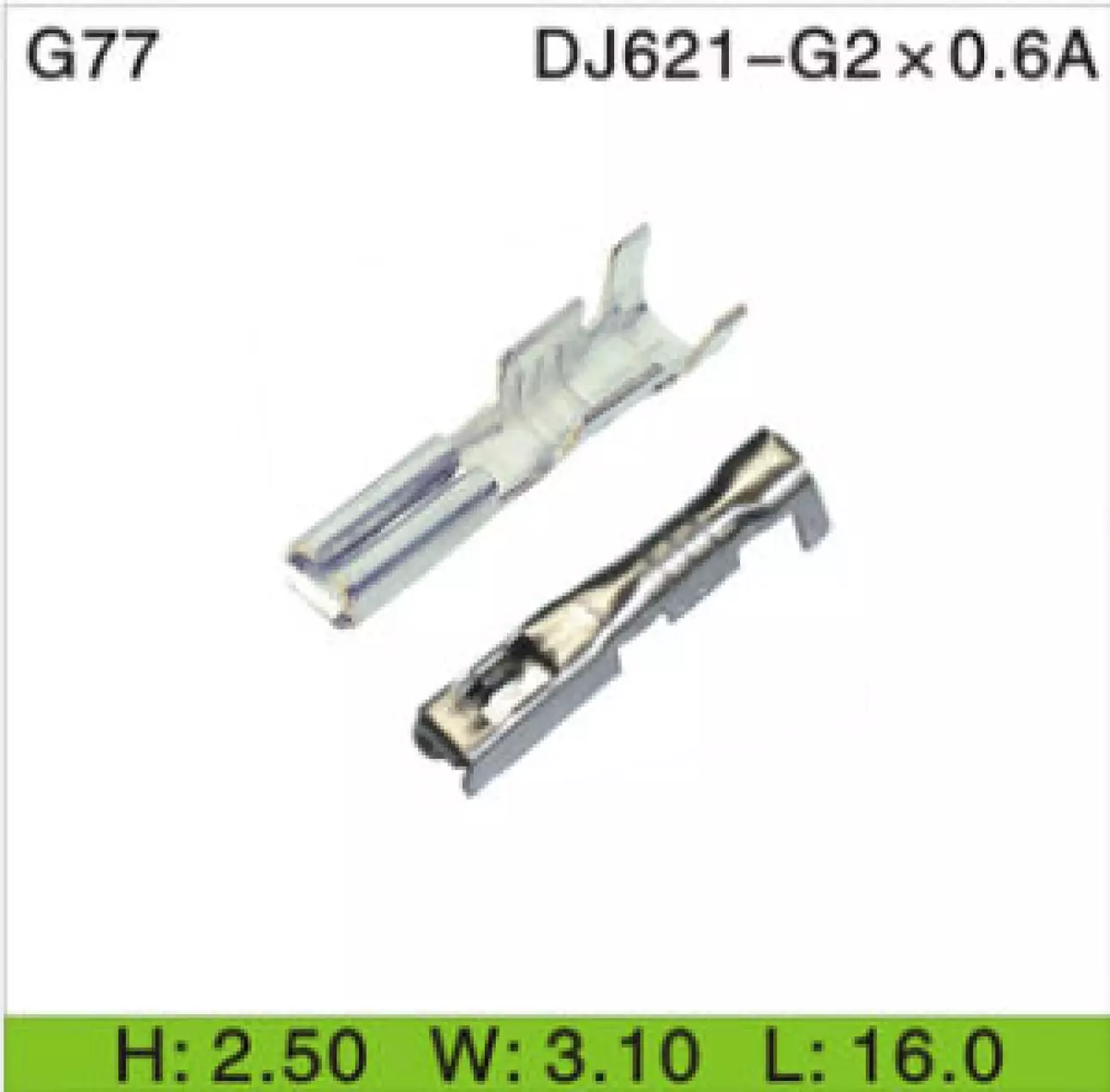

Підключав згідно вищезазначеної схеми, в ланцюг живлення штатних додаткових розеток. При такому підключенні вони працюють у всіх положеннях замка запалювання, окрім "Lock" звичайно 😀. Підсвітка вмикається разом з розетками і її яскравість мене не задовольнила - ну дуже яскрава (як і все у китайців). Тому довелося розрізати ззаду корпус по колу бормашинкою, витягти плату, знайти ланцюг живлення світлодіодів, випаяти штатний резистор і "задавити" струм цього ланцюга, до необхідної мені яскравості, резистором іншого номіналу. Потім все зклеїв назад епоксидкою. Після встановлення в карту, контакти розігнув вбоки (про всяк випадок). Клеми на проводи використав з комплекту. Вони ізольовані і ймовірність КЗ зменшується у рази.

Процес експлуатації показав, що швидкий заряд вони забезпечують лише тоді, коли зайнятий лише один USB роз'єм. Коли підключити девайси до обох USB роз'ємів, то ні про яку швидку зарядку і мови нема - китай, хулє 🤷‍♂️...

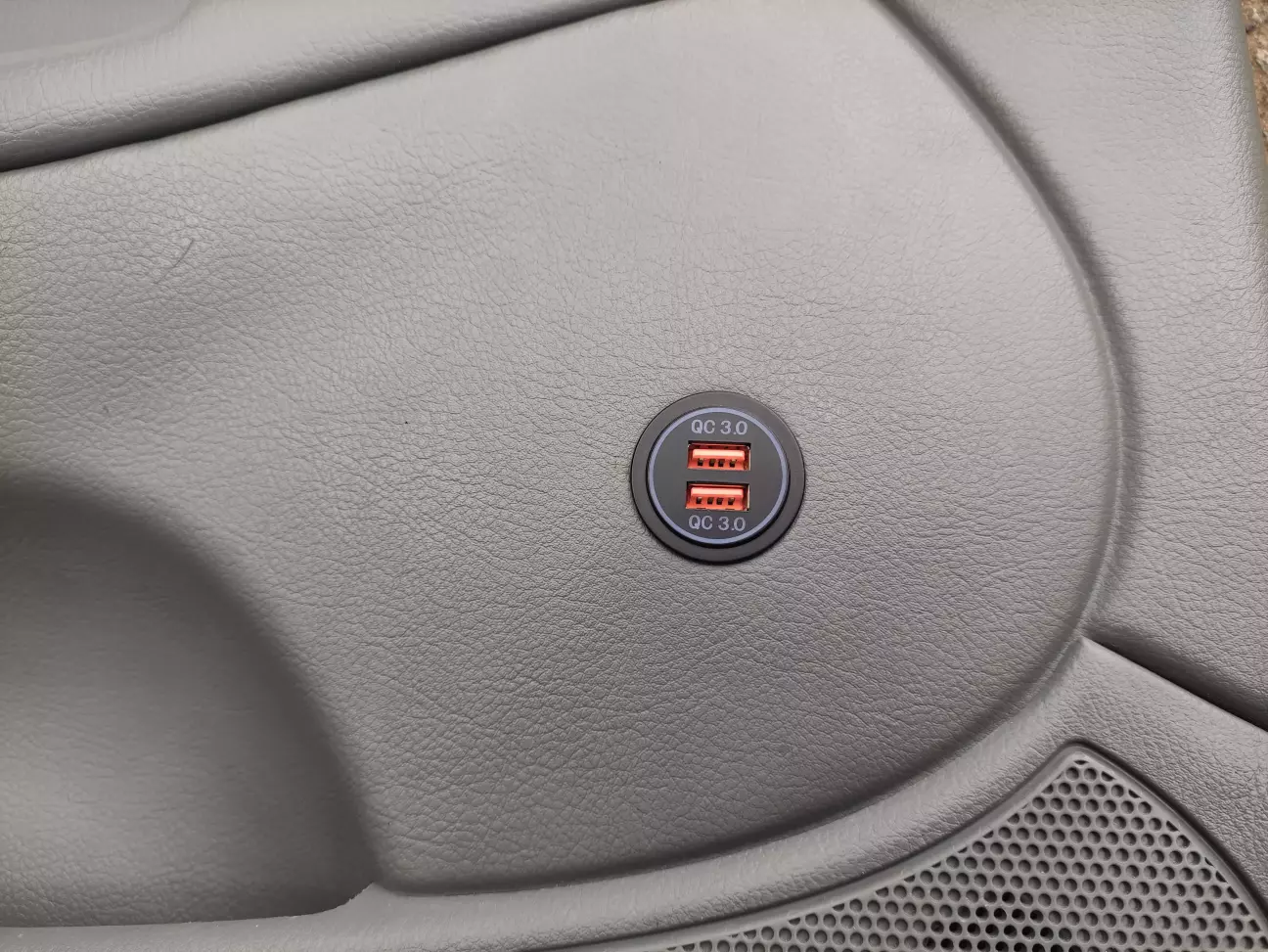

Результат.

Встановлення плафонів підсвітки зони висадки в карти дверей, заміна кінцевиків дверей на двоконтактні.

З плафонами підсвітки зони висадки в картах дверей теж великих труднощів не було. Були замовлені 4 плафони 96247399 за 280 грн, та 3 двоконтактні (водійські) кінцевики 96338783 за 225 грн. Напрацювання по виготовленню світлодіодних світильників до таких плафонів у мене вже були, тому світильники виготовив заздалегідь, до початку проведення робіт. Двоконтактні кінцевики потрібні були для того, щоб не мудохатись з встановленням діодів у ланцюг штатних одноконтактних кінцевиків. Та і чим простіше, тим надійніше.

Як видно з вищезазначеної схеми, плюс плафонів підключений до вільного 7-го піна з'єднувальної колодки S204, мінус - до кінцевиків дверей. Колодка S204 живиться від шини "ILL+", отже плафони підсвітки зони висадки працюватимуть при відкритті дверей лише тоді, коли увімкнені габарити/головне світло - тобто в темну пору доби. Вдень, коли габарити/світло вимкнені, підсвітка при відкриванні дверей не працюватиме. Тут наче все логічно.

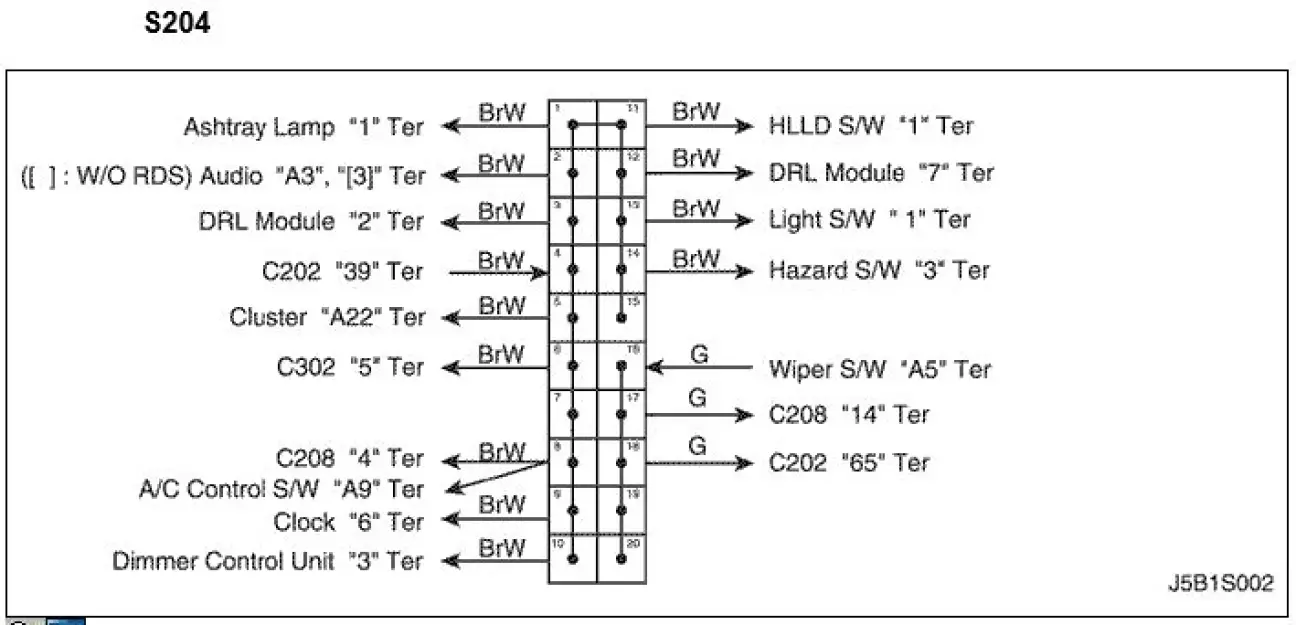

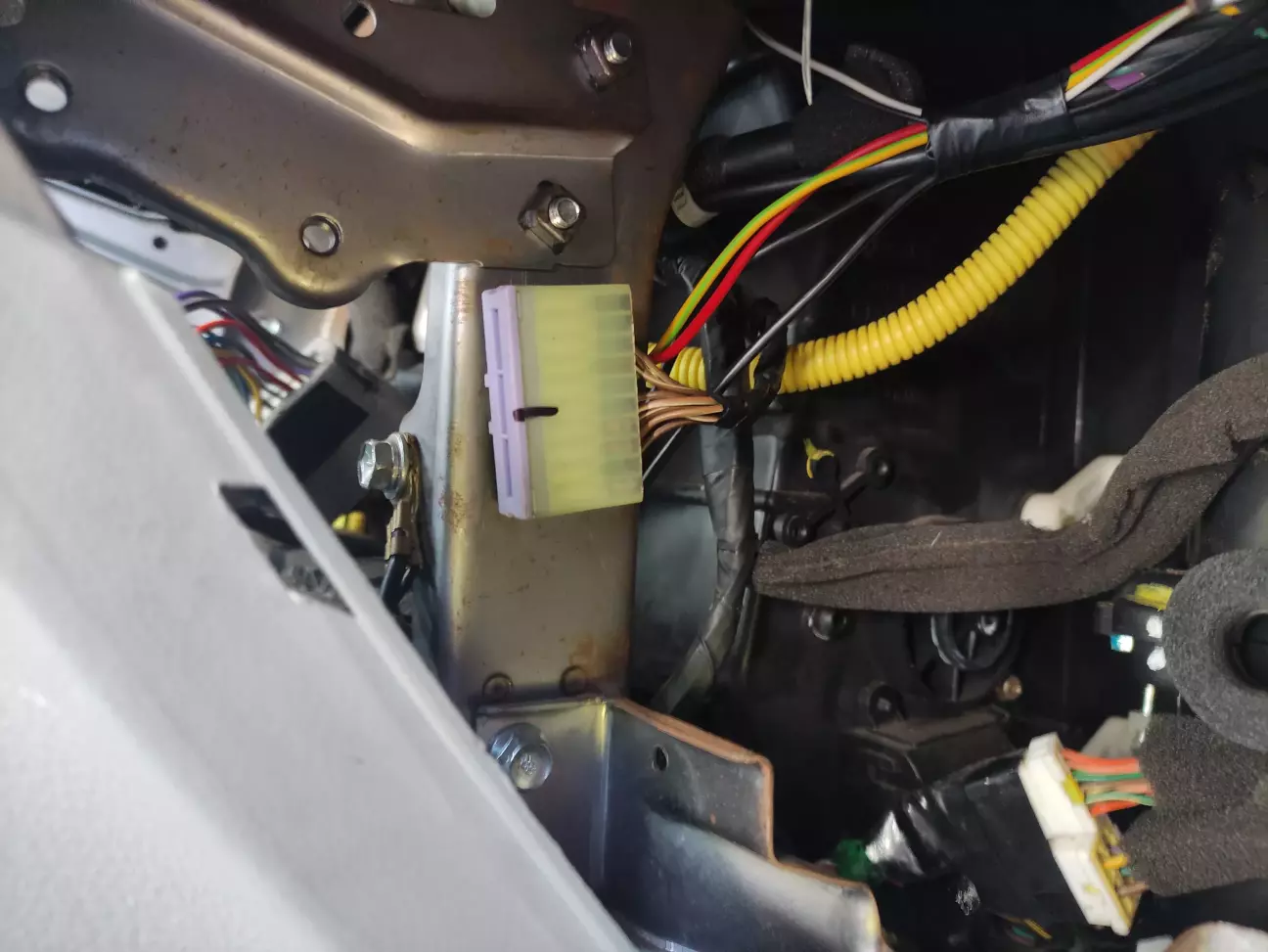

З'єднувальна колодка S204 розташована праворуч від шахти магнітоли. На фото вид з боку знятого бардачка.

Про піни для з'єднувальних колодок інформація тут.

Щоб було простіше з вирізанням отворів під плафони у картах дверей, спочатку зробив картонний шаблон по посадковому розміру плафона. Потім визначився з місцями врізки плафонів, щоб нутрощі карт не заважали і зона освітлення при відкритих дверях була там де треба. Після цього обклеїв з запасом ці місця малярним скотчем і через шаблон наніс контури отвору. Навіщо обклеювати скотчем? Ну, хто не хоче - нехай малює прямо на карті. Тільки якщо "дрогнєт рука", то на скотчі не страшно, а на рифленій поверхні карти маркер доведеться відтирати. Чому маркер? Тому що мені подобається для таких ділов користуватись тоненьким 0,1 мм - точно і аккуратно. Хоча по скотчу можна й гарно заточеним олівцем.

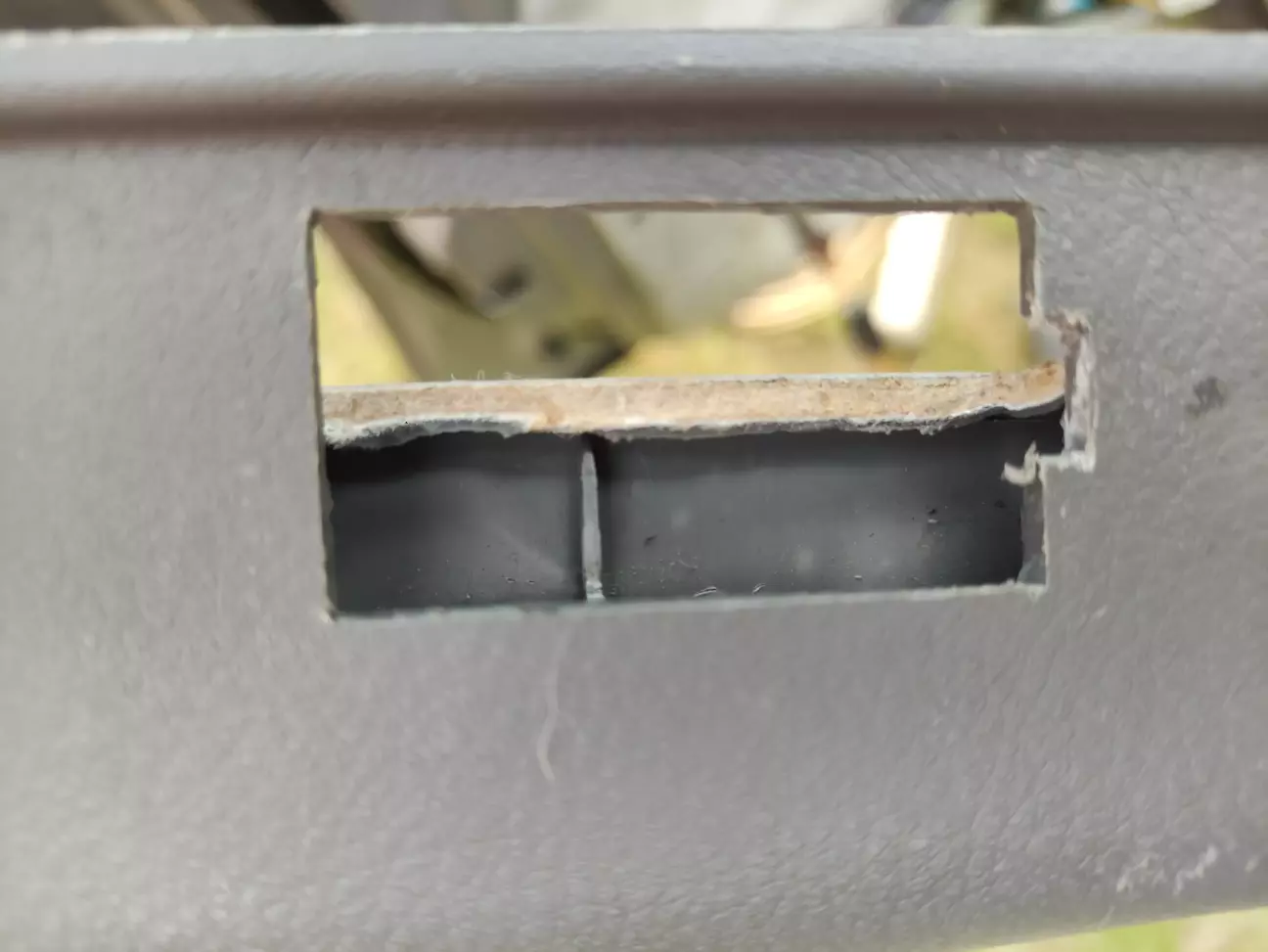

Отримуємо ось такий отвір. Лишилося лише попідчищати огріхи.

Передня карта.

Задня карта.

Потрібно ще було додатково попідрізати частини карти, які заважали плафону сісти на місце. Де підрізати, підказав сам плафон, коли вставляв його в отвір.

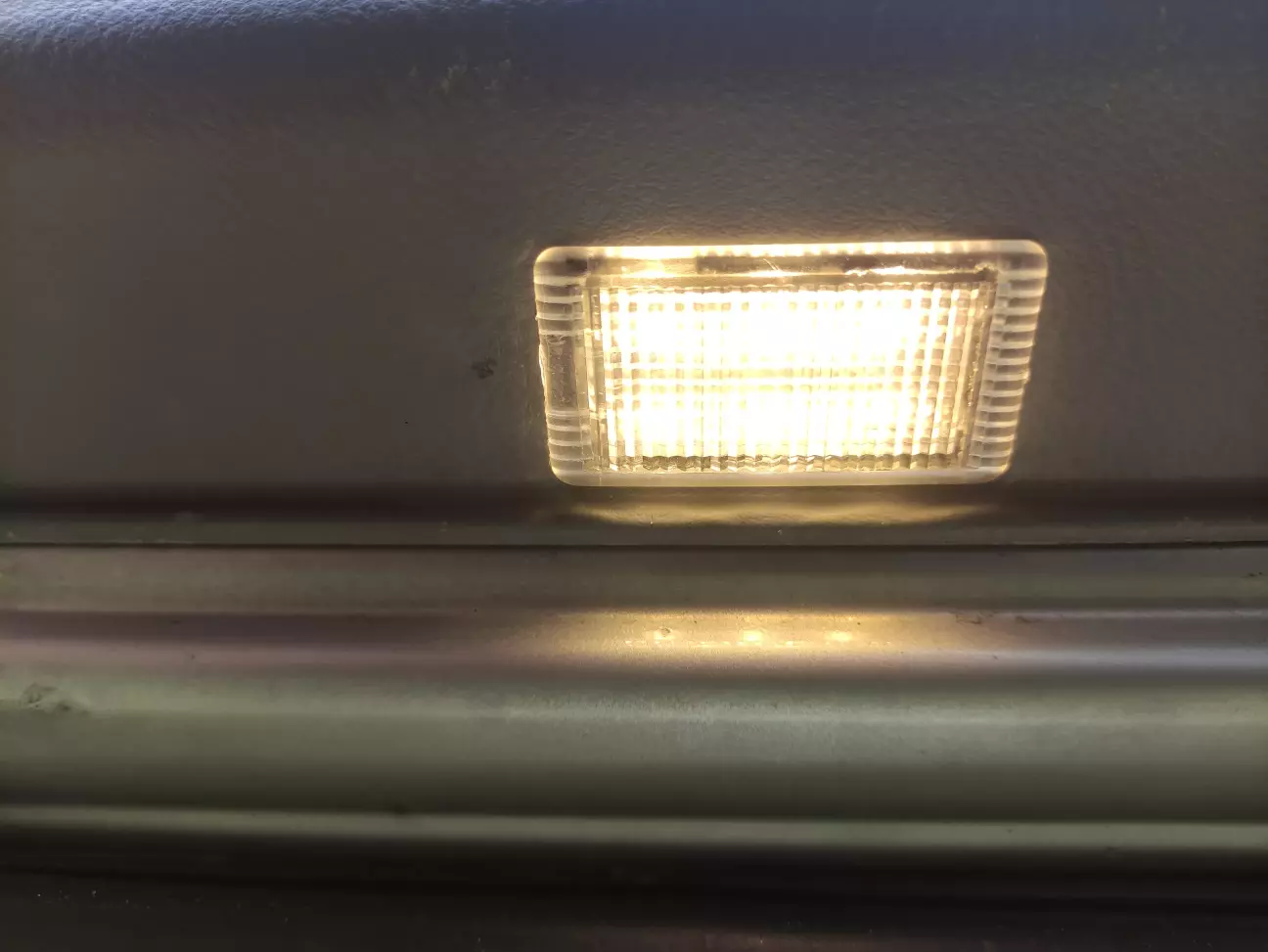

Кінцевий результат.

Встановлення підсвітки внутрішніх ручок відкривання дверей.

Як підключена підсвітка внутрішніх ручок відкривання дверей теж видно з вищезазначеної схеми. Працює при увімкнених габаритах/головному світлі. Для підсвітки використовував 5 мм світлодіоди зеленого кольору, зрізавши з них лінзу запідлице з корпусом ручки. Світлодіоди були замовлені заздалегідь, вгадайте де 😂? Взяв 100 штук за 27 грн.

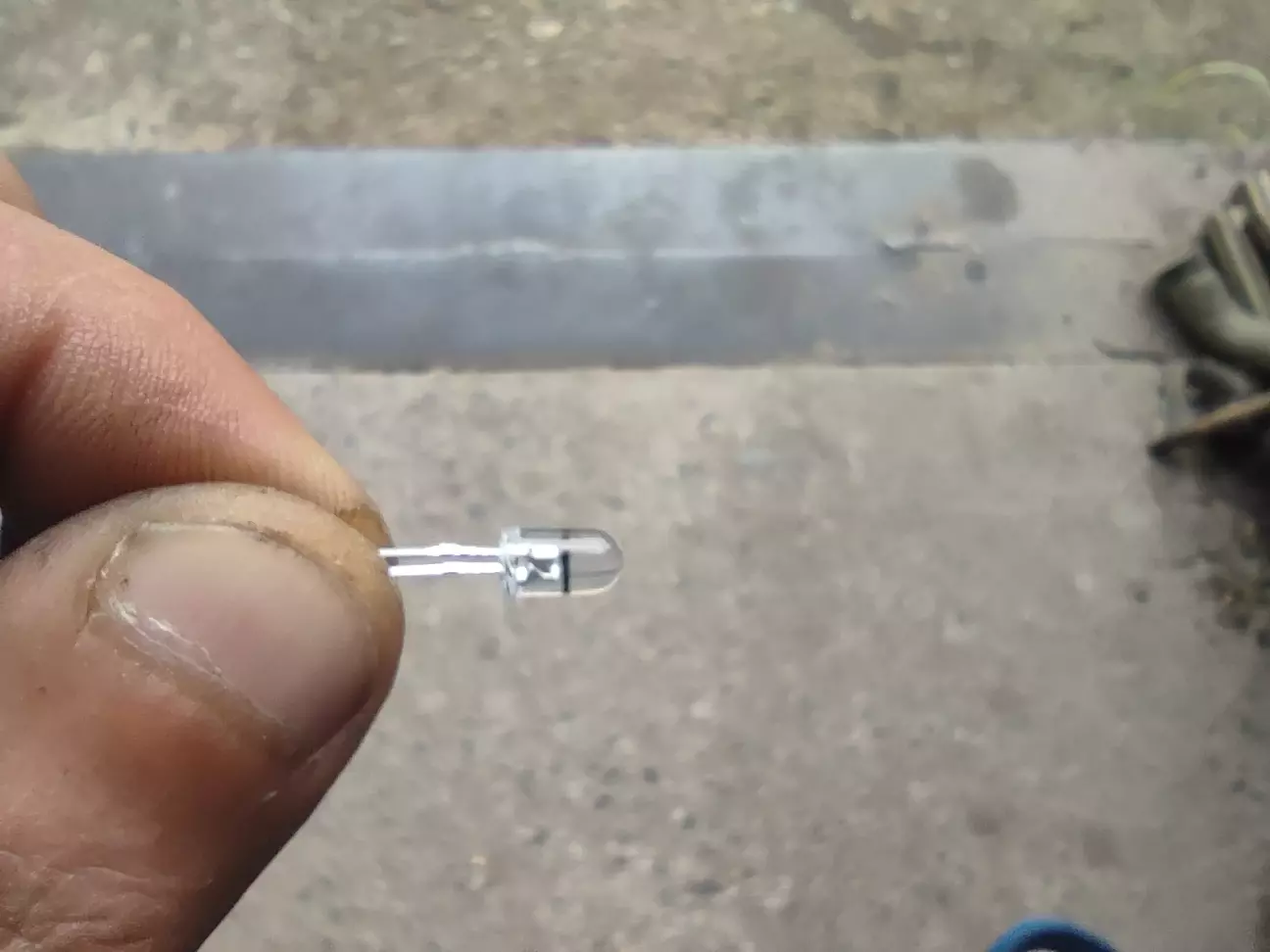

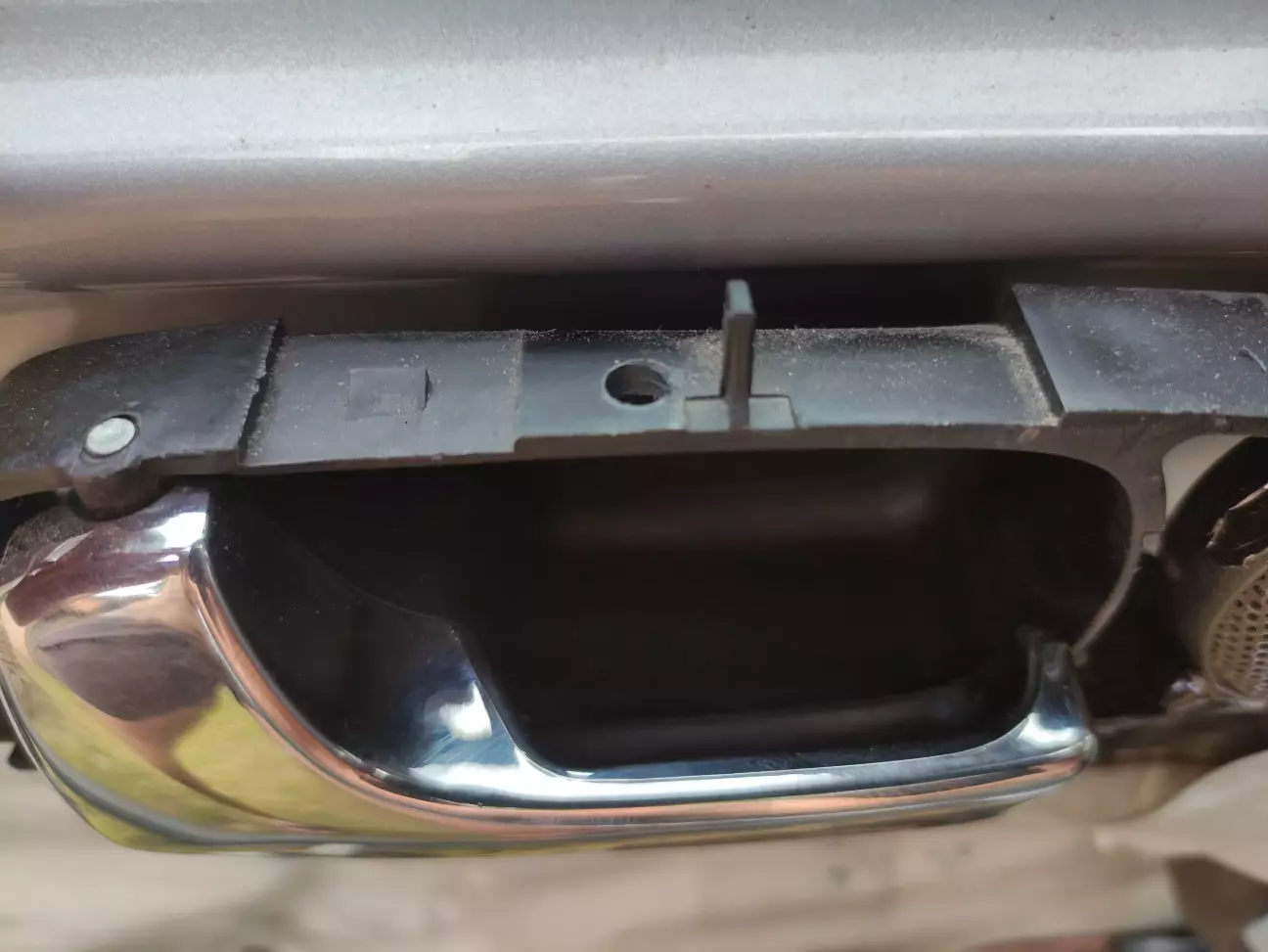

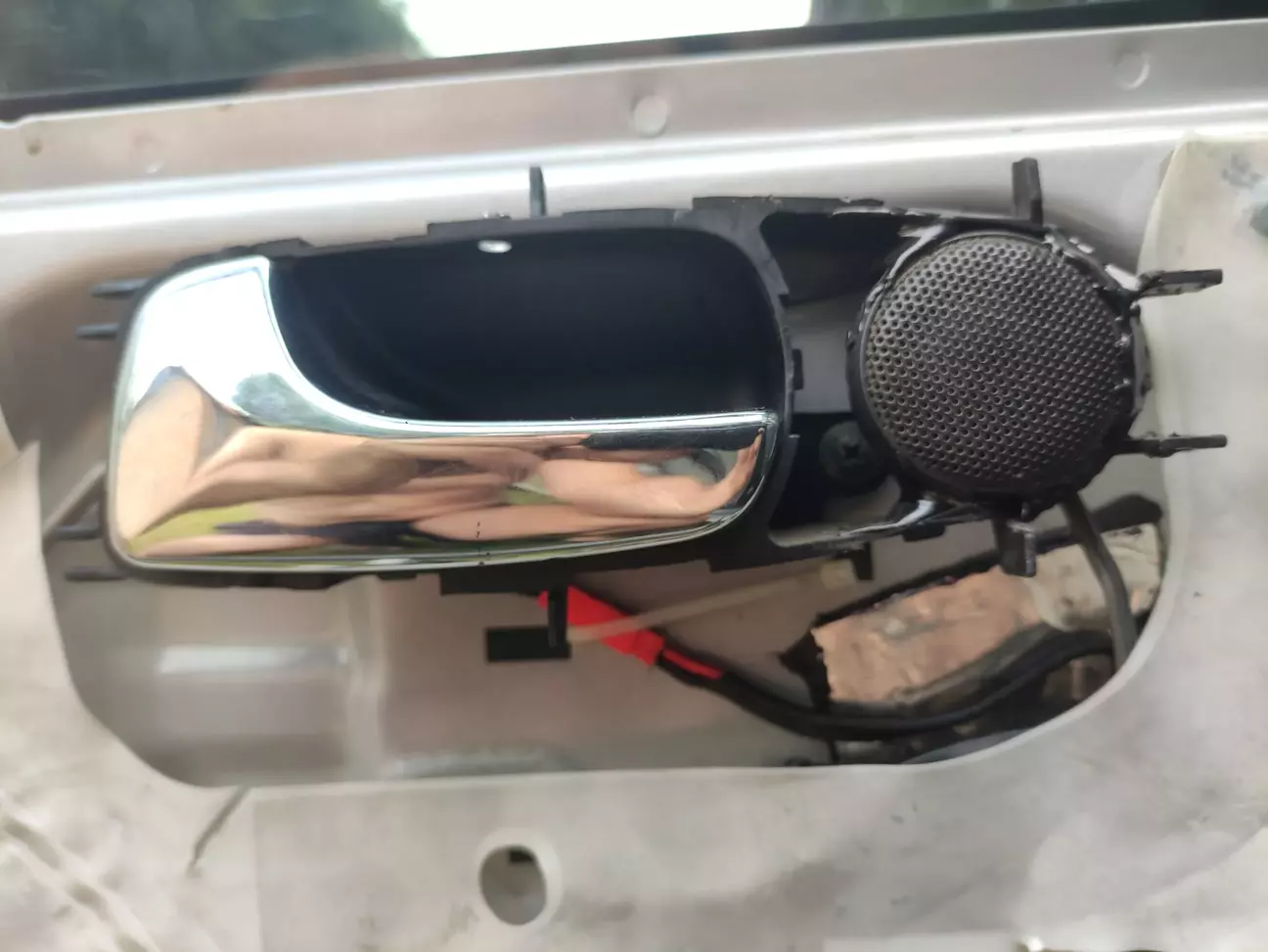

Просвердлив отвір у корпусі ручки свердлом 4,8 мм щоб посадка світлодіода була щільною.

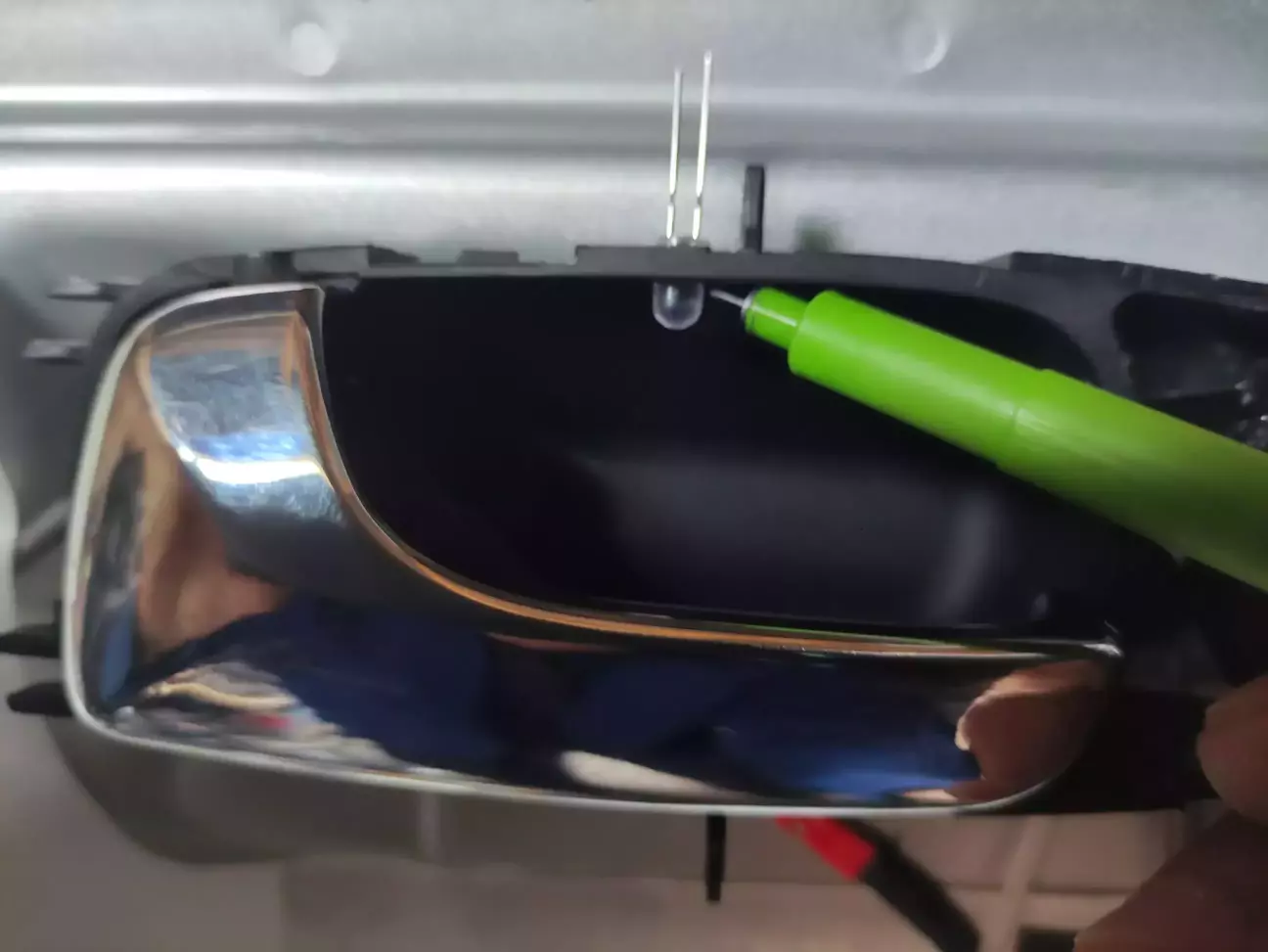

Вставляю світлодіод в ручку, до упору в поясок світлодіода. Тонким маркером 0,1 мм відмічаю ту частину, яка виступає всередину ручки.

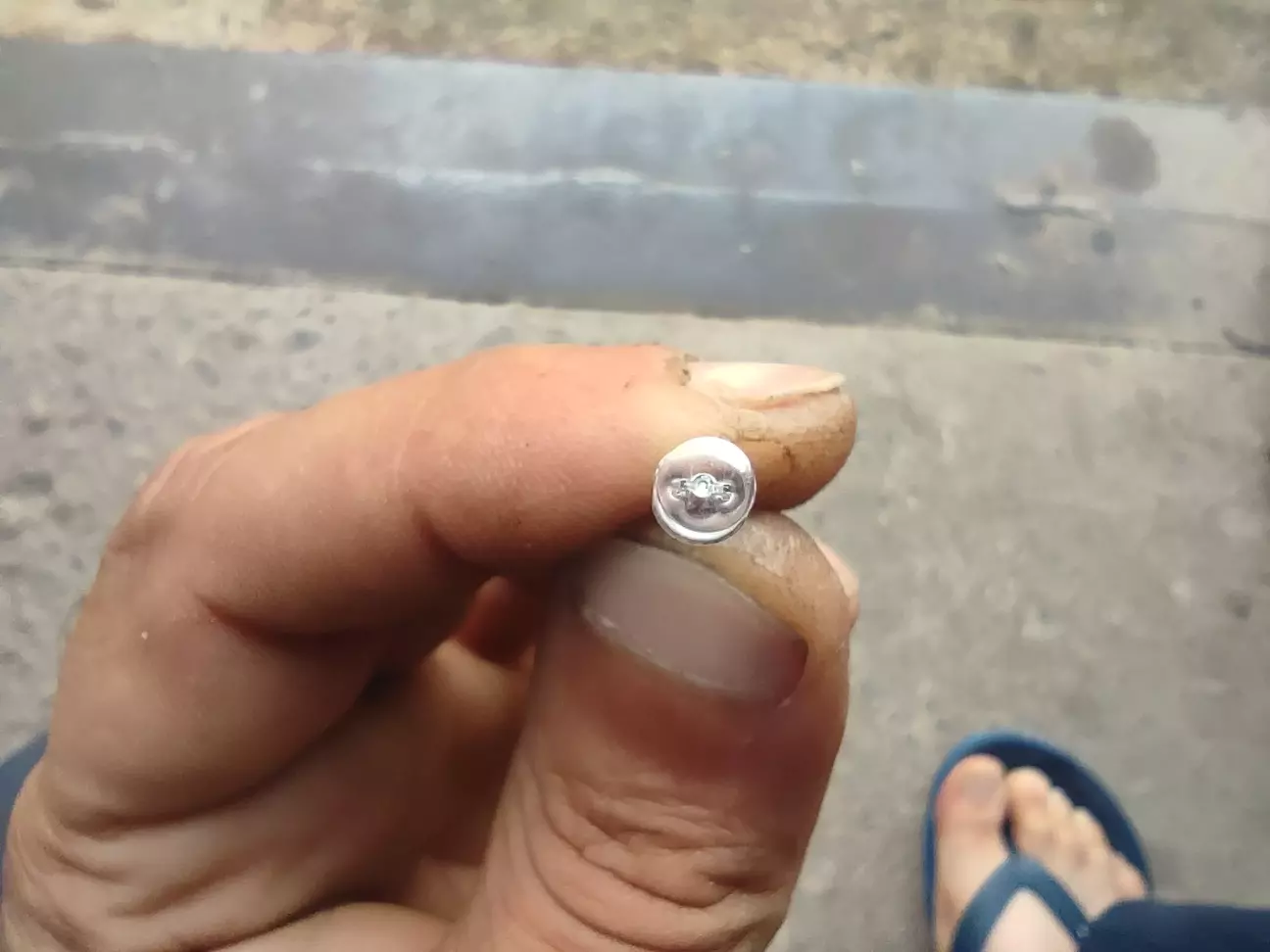

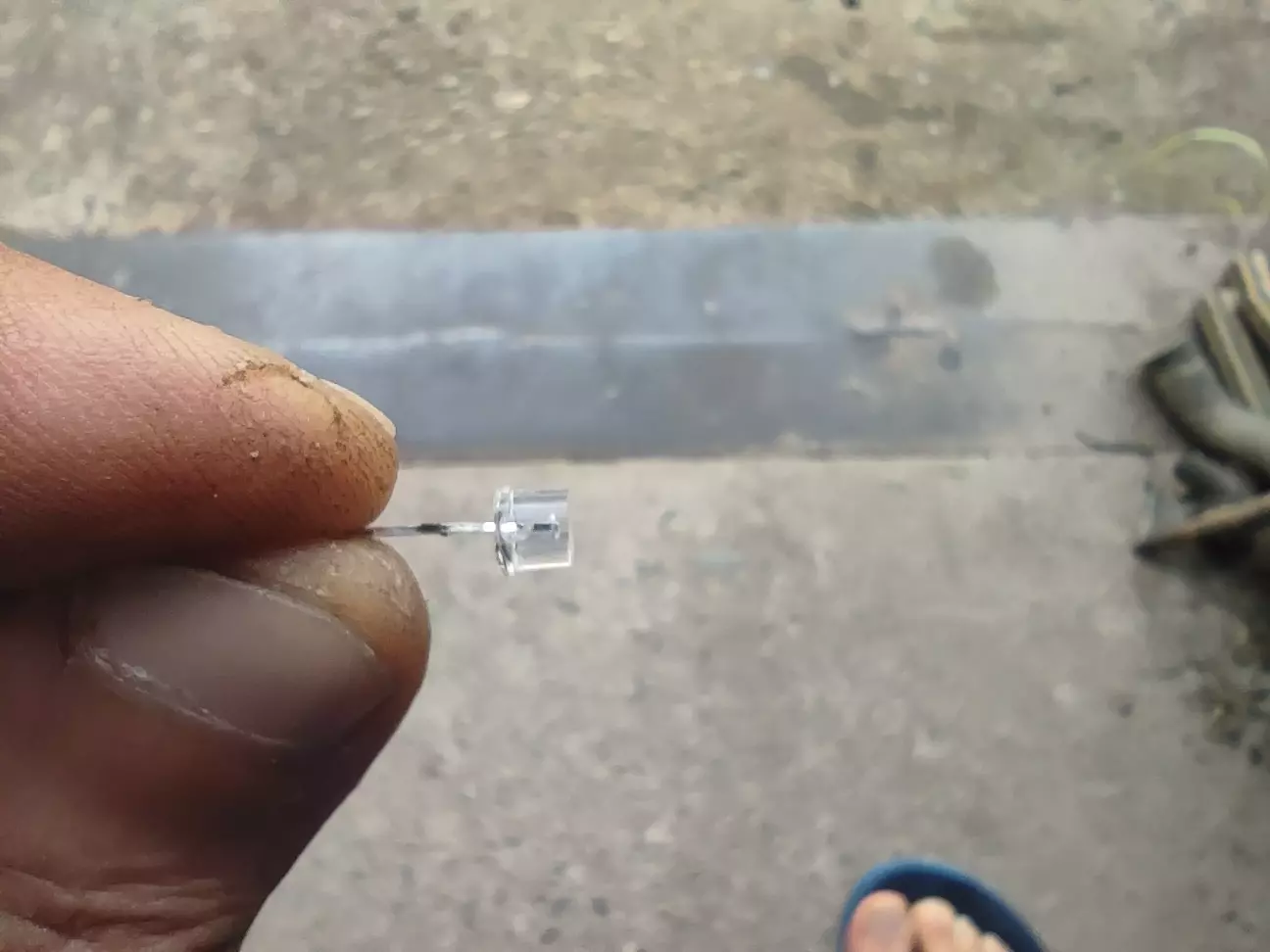

Лінзу світлодіода, потрібно прибрати по мітці. Цим ми вбиваємо двох зайців: 1) Прибираємо зайве, яке стирчить всередину ручки. 2) Позбавляємося точкового світлового ефекту. Без лінзи світлодіод починає розсіювати світло.

Зайве прибрано.

Відполіровано.

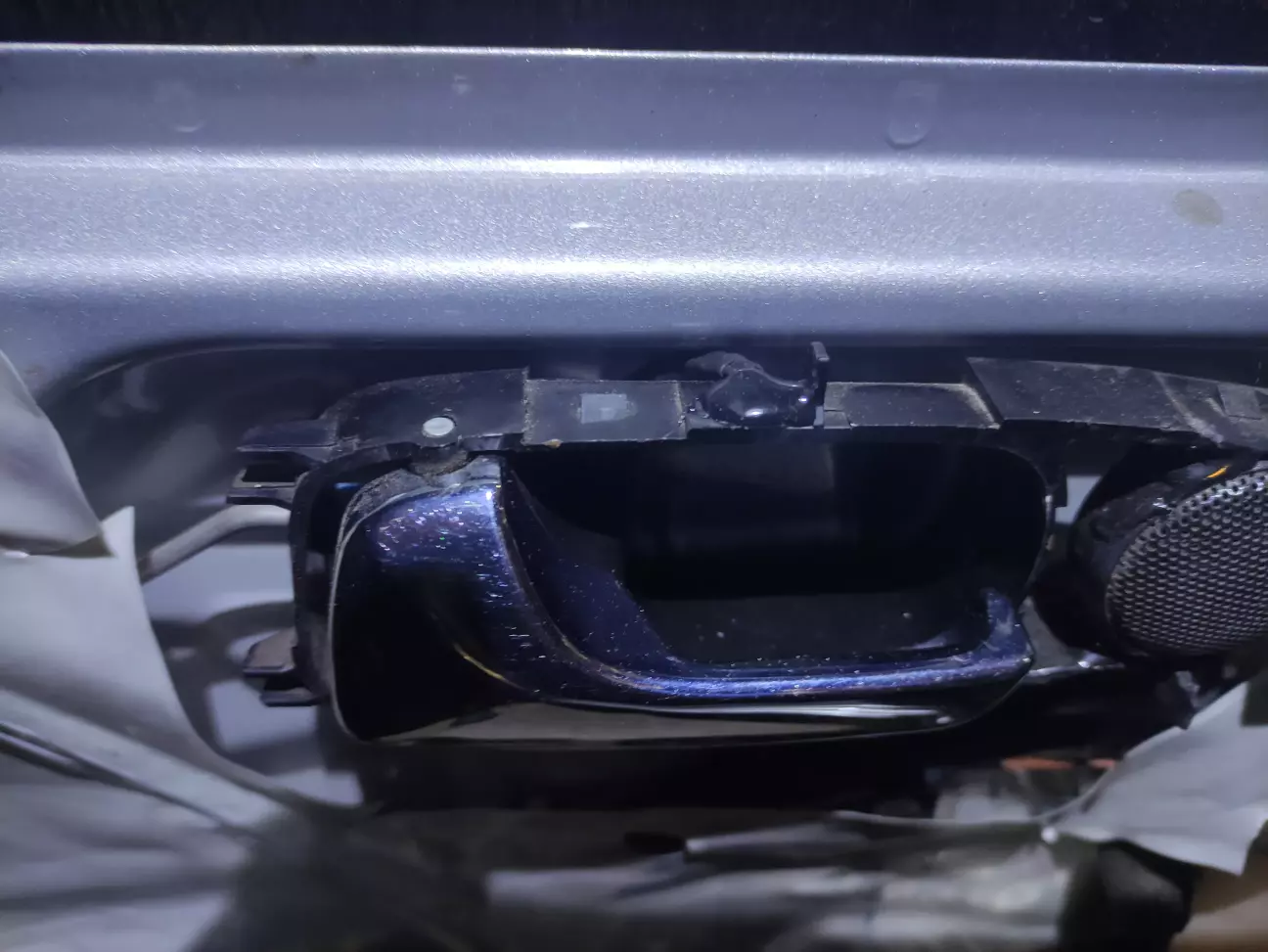

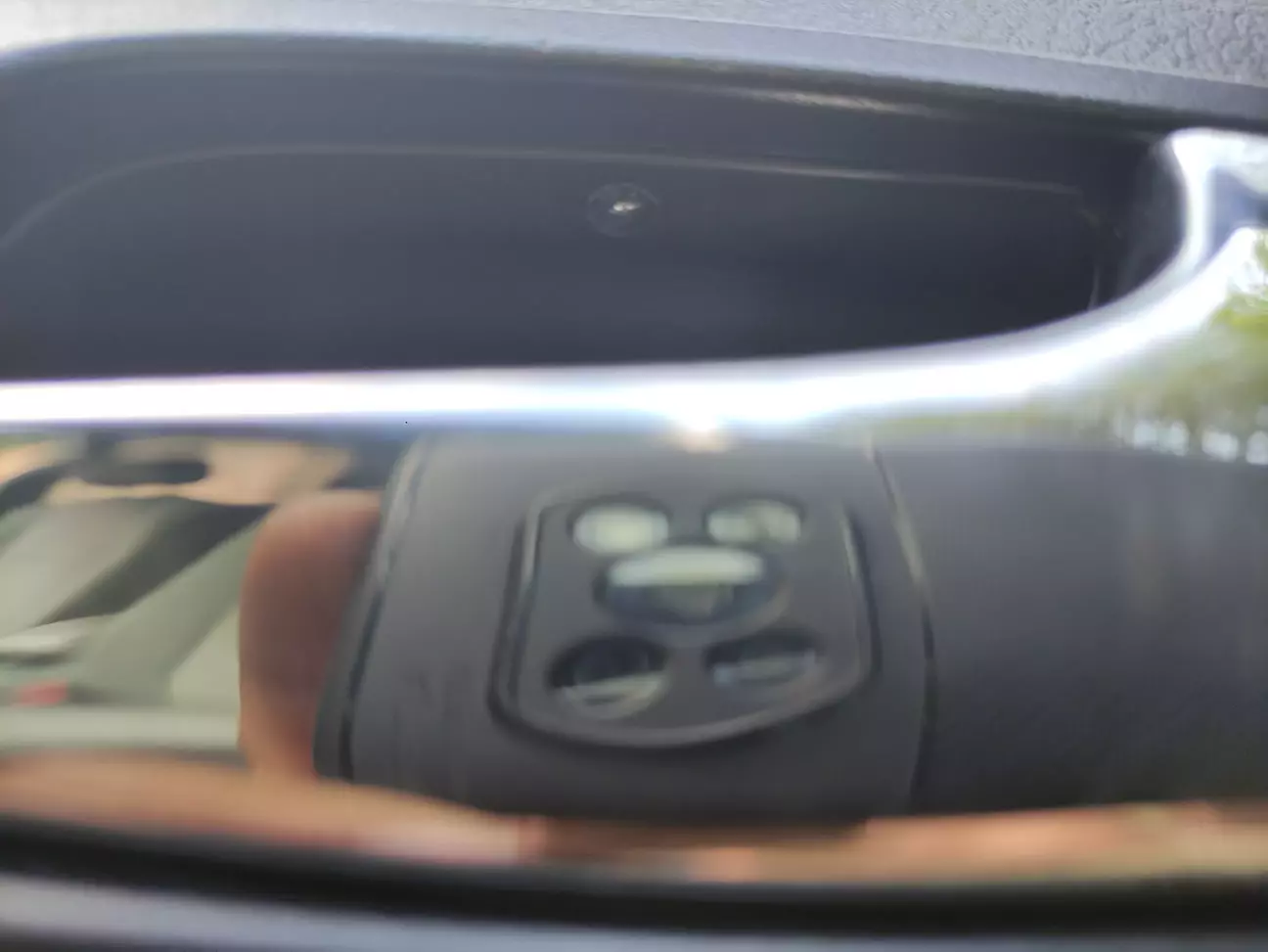

Тепер ніхто й не здогадається, що він там є )))

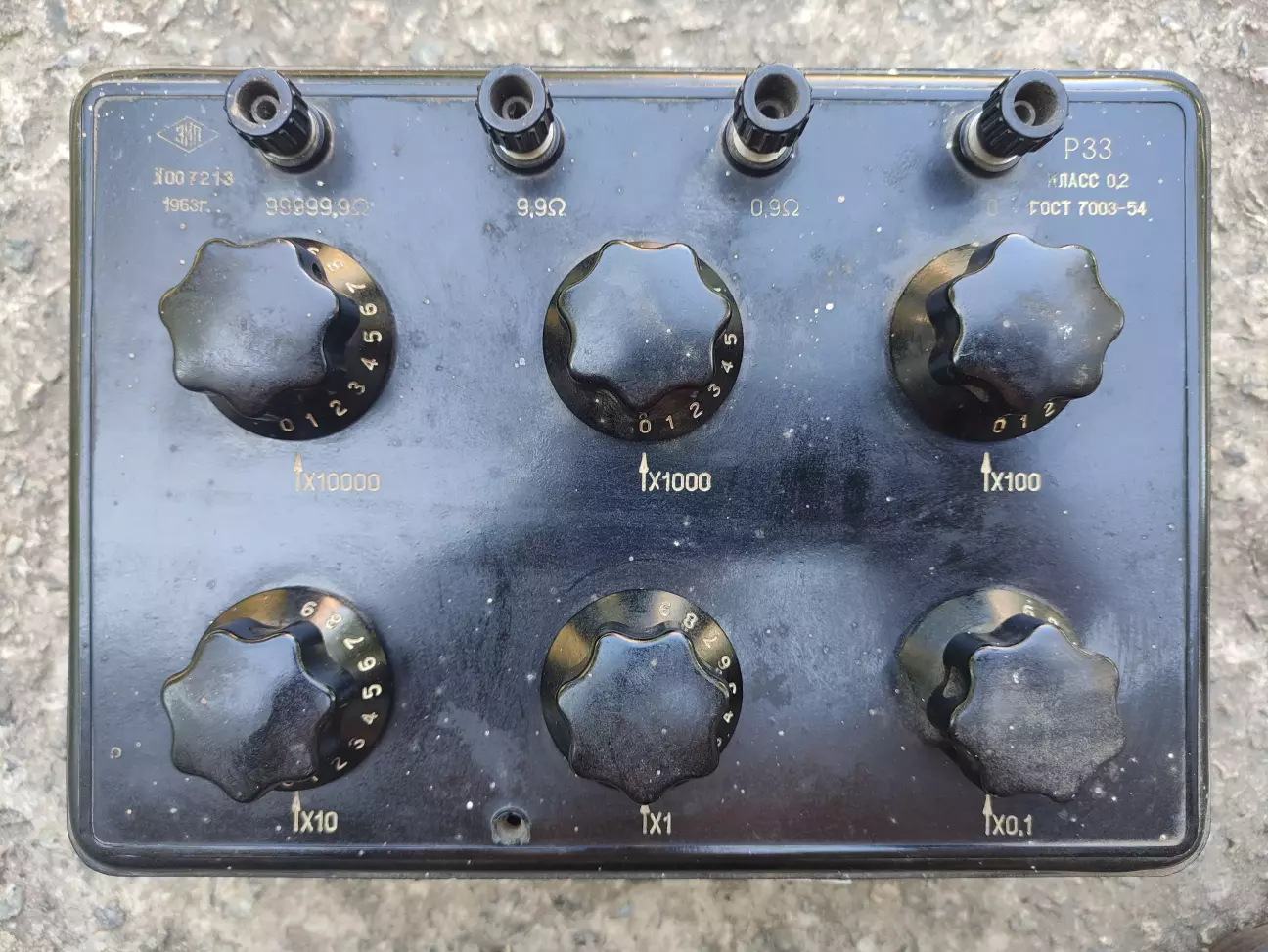

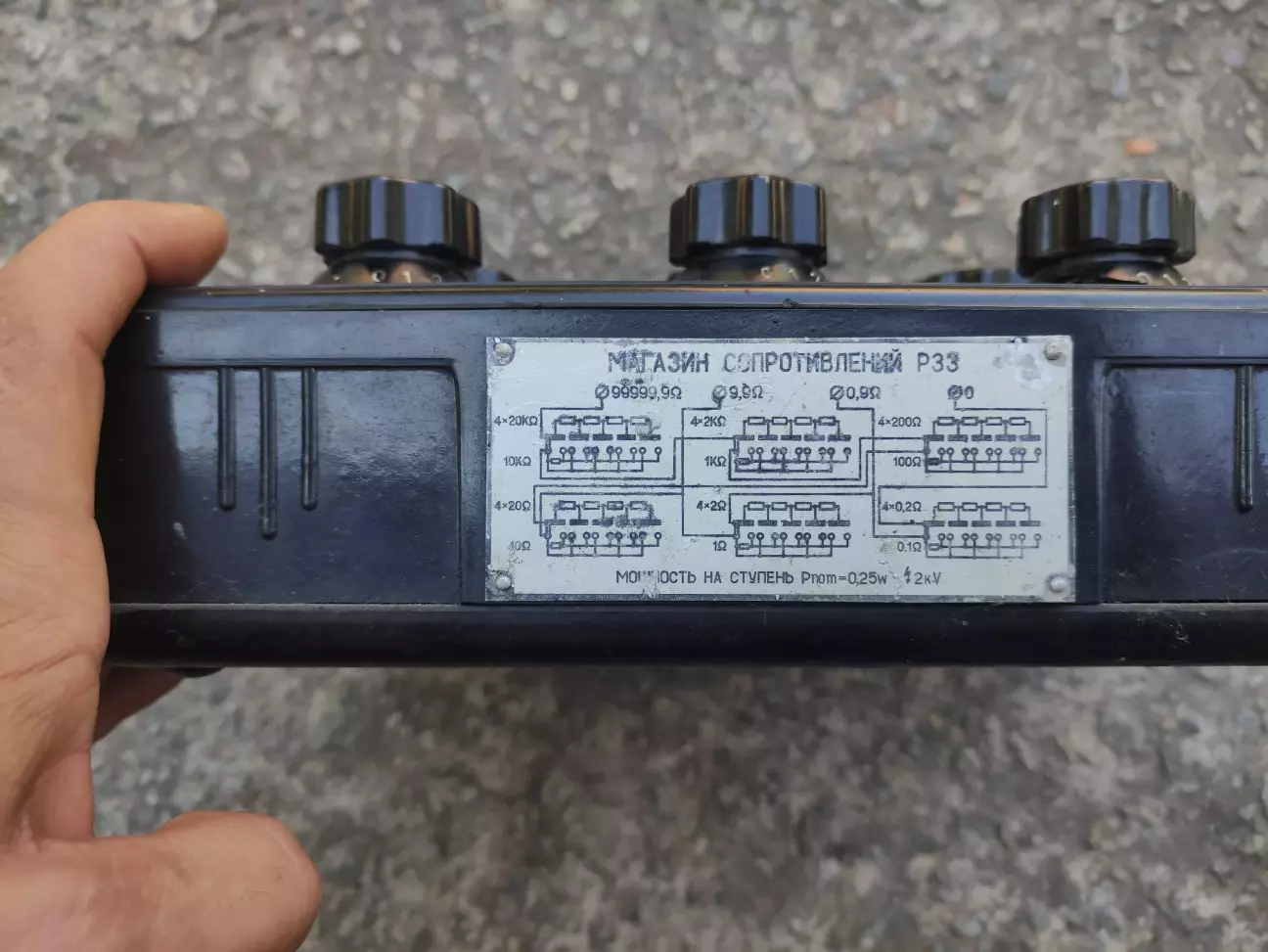

Бажану яскравість світіння підбирав всередині гаража з зачиненими воротами. Хто не знає, як розрахувати опір для світлодіода - інтернет вам допоможе. Я ж хотів ще понизити яскравість до бажаної, тому використовував совковий магазин опорів, який мені ще в юності подарував один дід в гаражах.
