Правильно выставляйте ГРМ 2.8 AAH

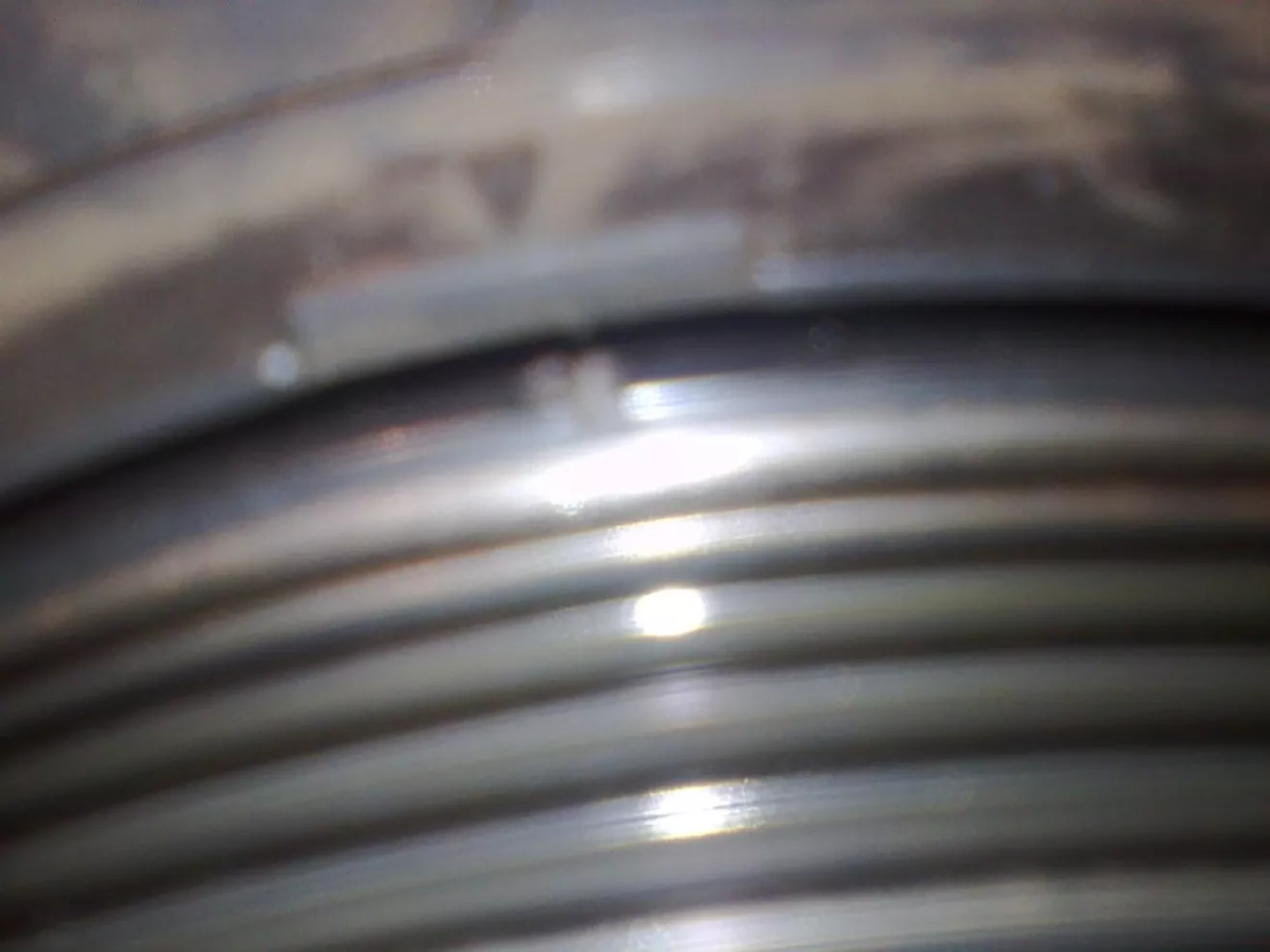

Был я немного озадачен тем, как выставлен у меня ГРМ — а именно фиксировал распредвалы планкой, а коленвал выставлял только по совпадению меток, которые на шкиве коленвала и его защитном пластиковом кожухе…

Сори за фото, тем что попалось под руку…

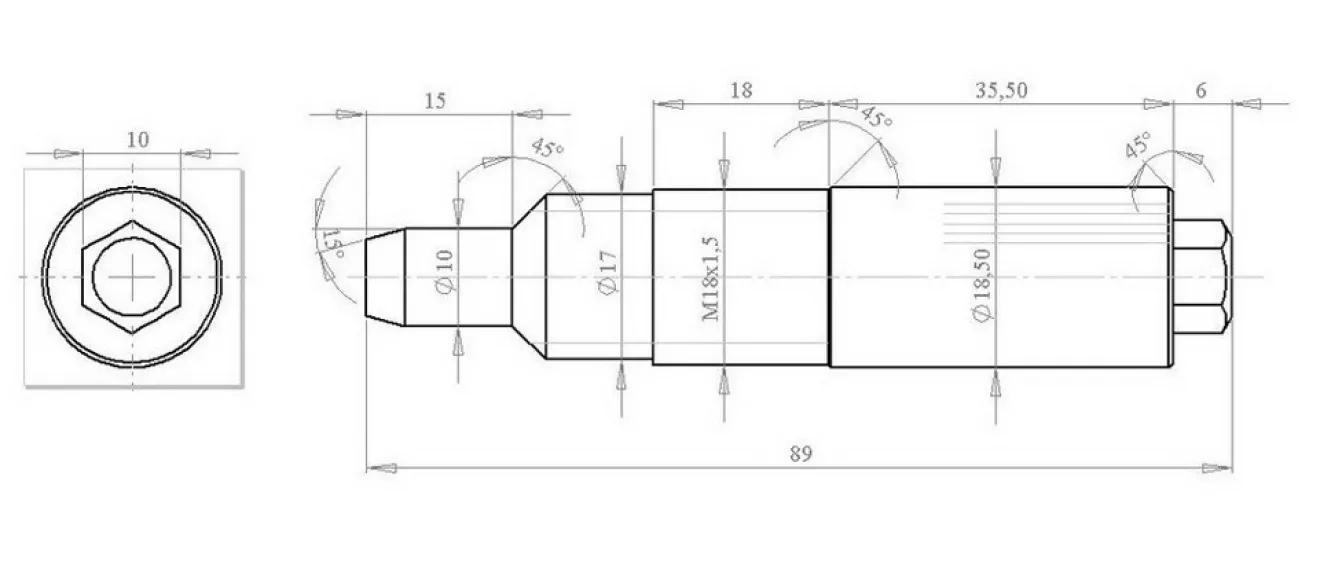

Сделал быстренько у друга токаря болт фиксации коленвала по этому чертежу:

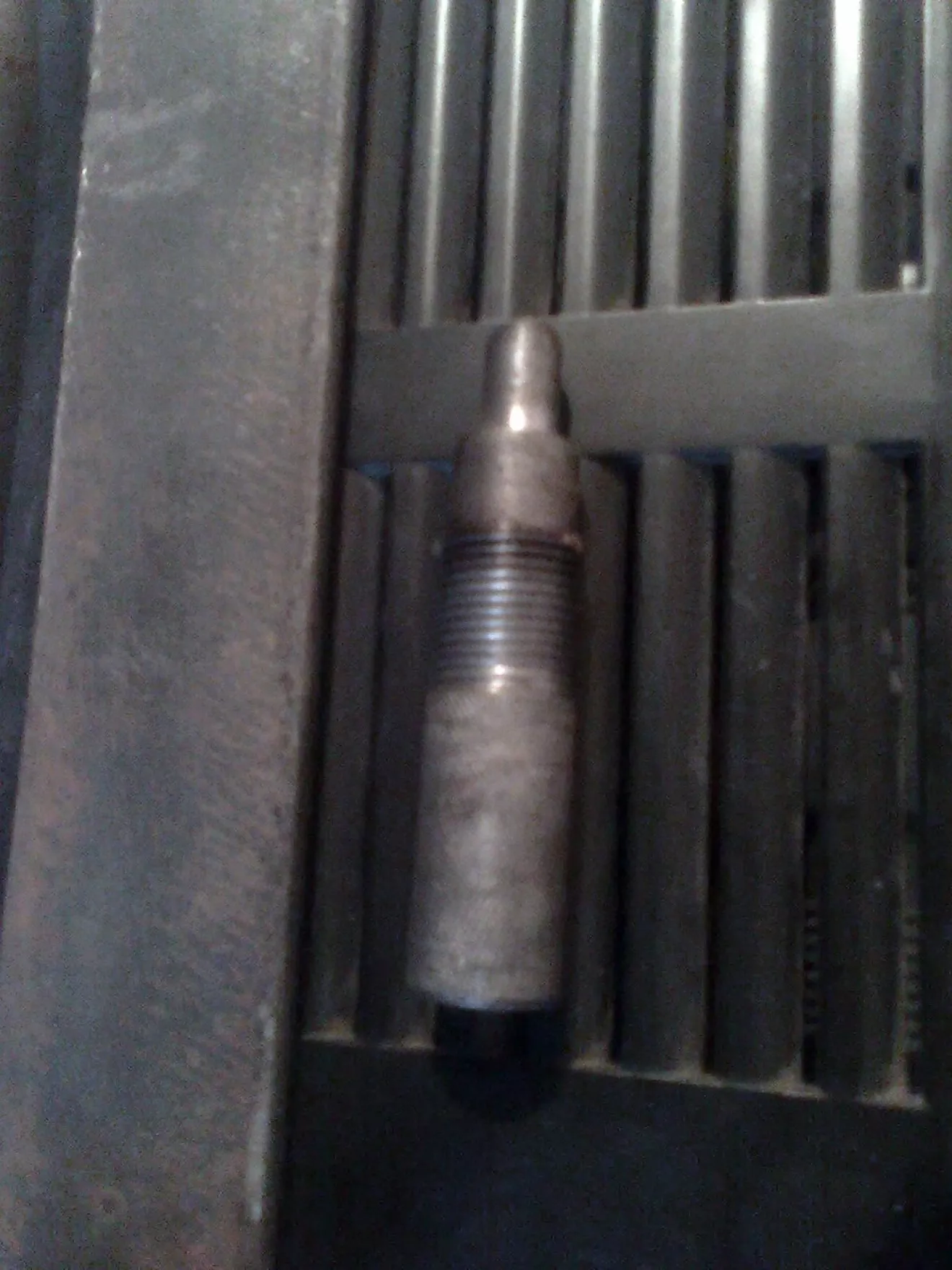

Но чуток его упростил — закручивается легко рукой, без ключа.

Вот планка фиксации распредвалов.

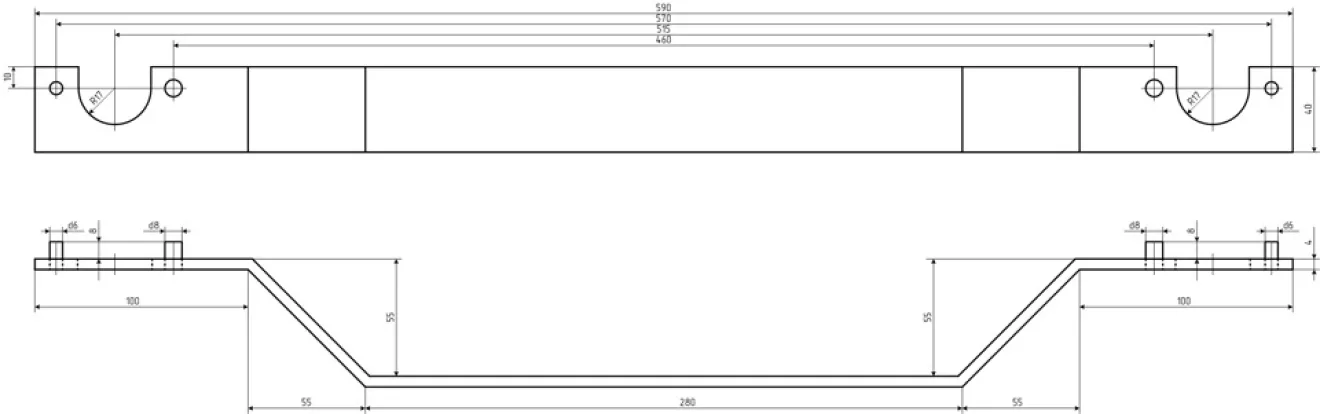

Делалась по этому чертежу:

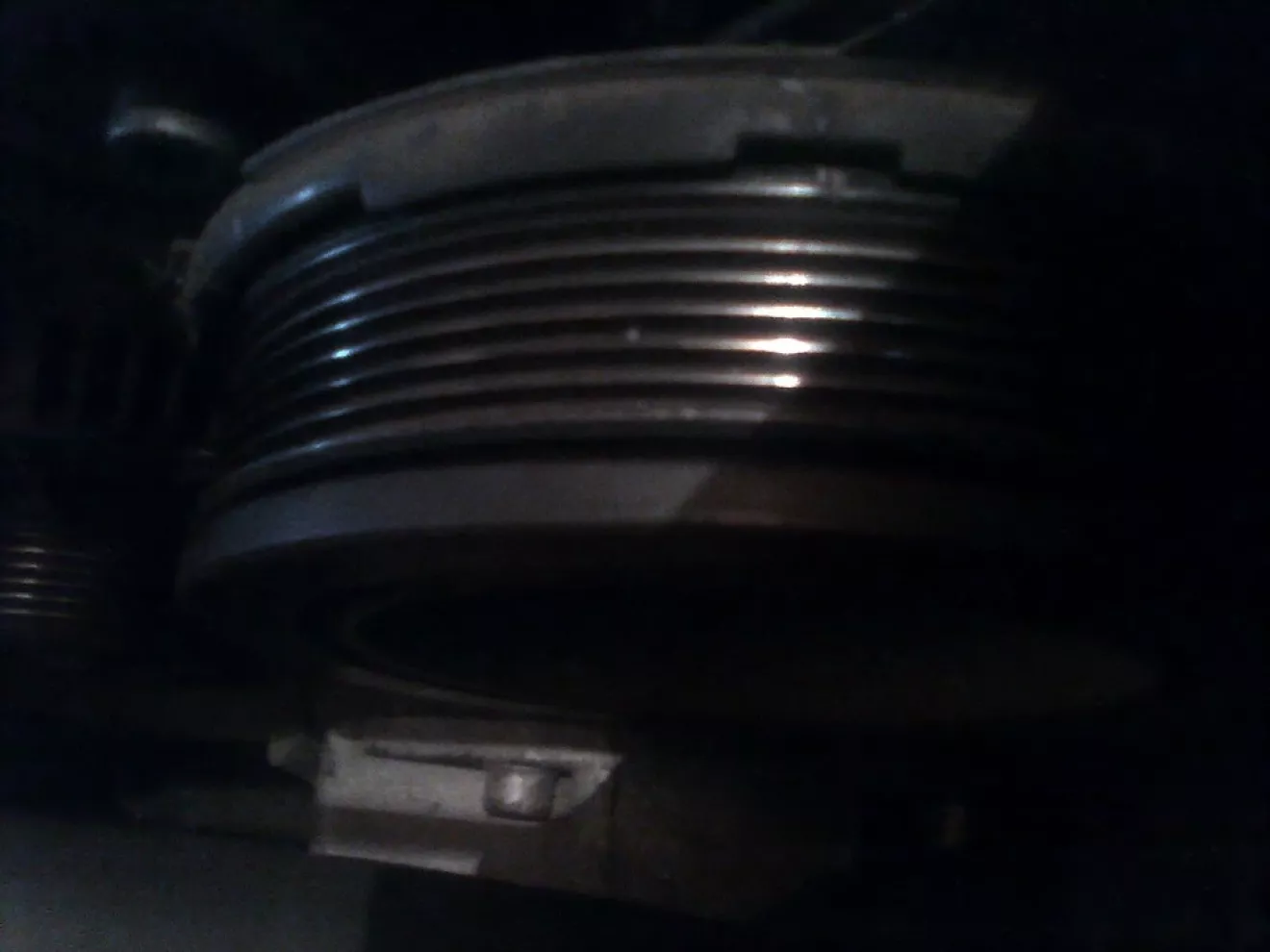

Итак, прокручиваем коленвал (головкой на 24 12-ти гранной) выставляем по меткам.

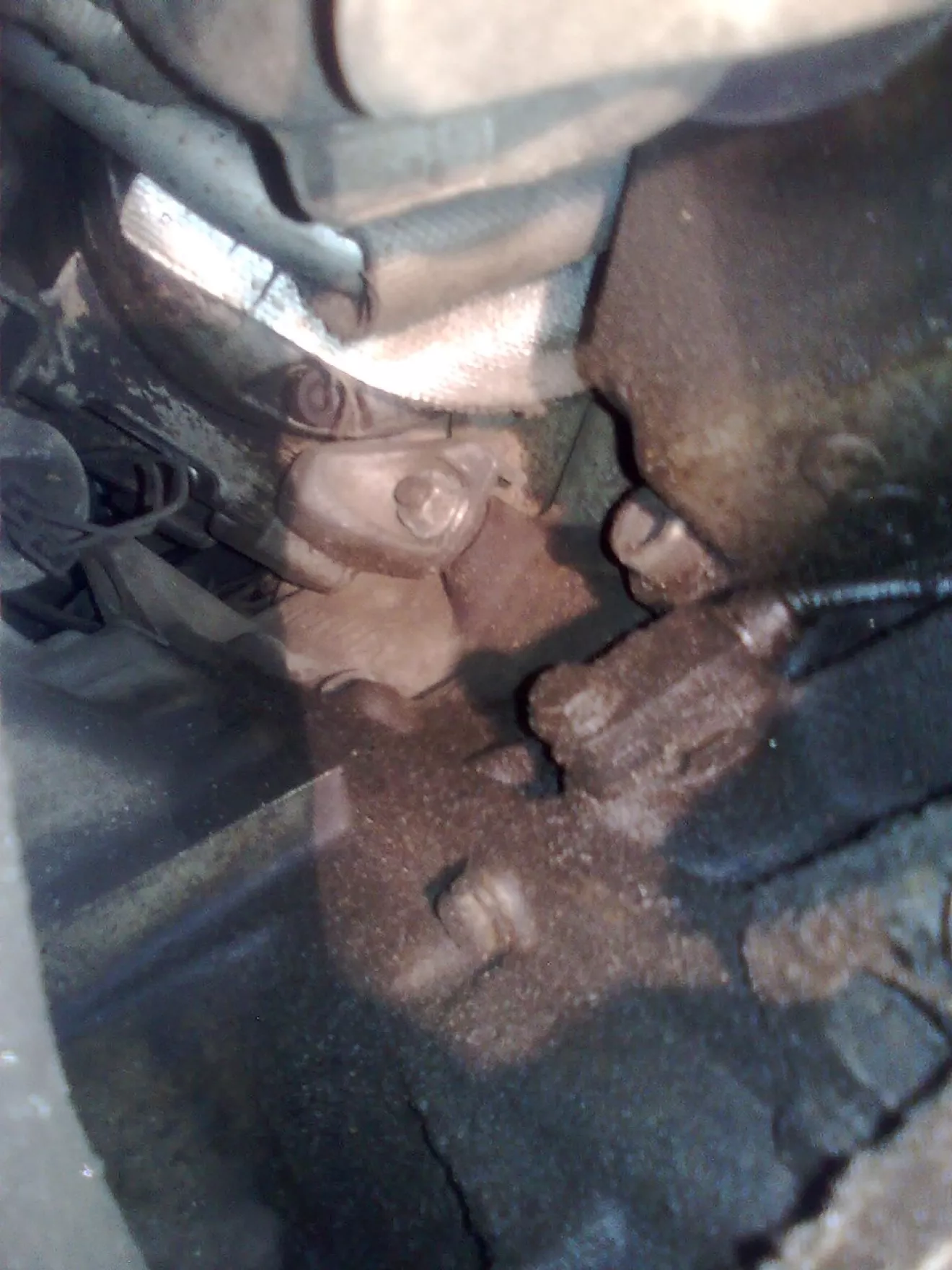

Лезем в яму под авто, защиту снимать не обязательно, да и не нужно — откручиваем болт-фиксатор датчика положения коленвала (находится под левой, водительской, подушкой двигателя) ключиком на 10 и вытягиваем датчик:

ПыСы: надо поменять сальник задний коленвала, никак руки не дойдут… Хоть и ставил новые все — этот сопливит чуток, остальные все сухие.

Далее закручиваем в это отверстие (там есть резьба внутри) спец-болт, желательно чтоб помошник немного при этом двигал коленвал туда-сюда на пару милиметров, чтоб болт хорошо вошёл в своё место в коленвале.

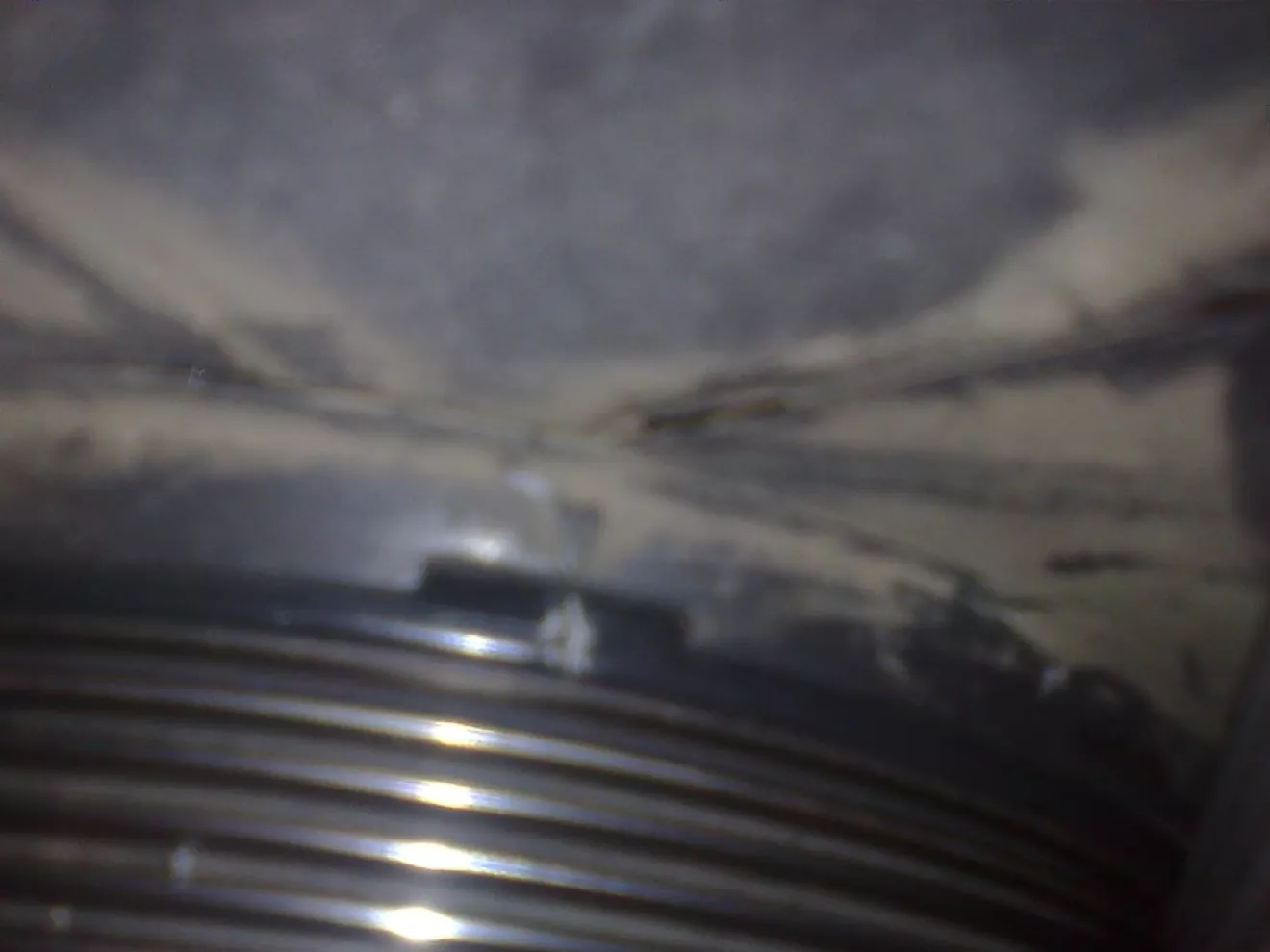

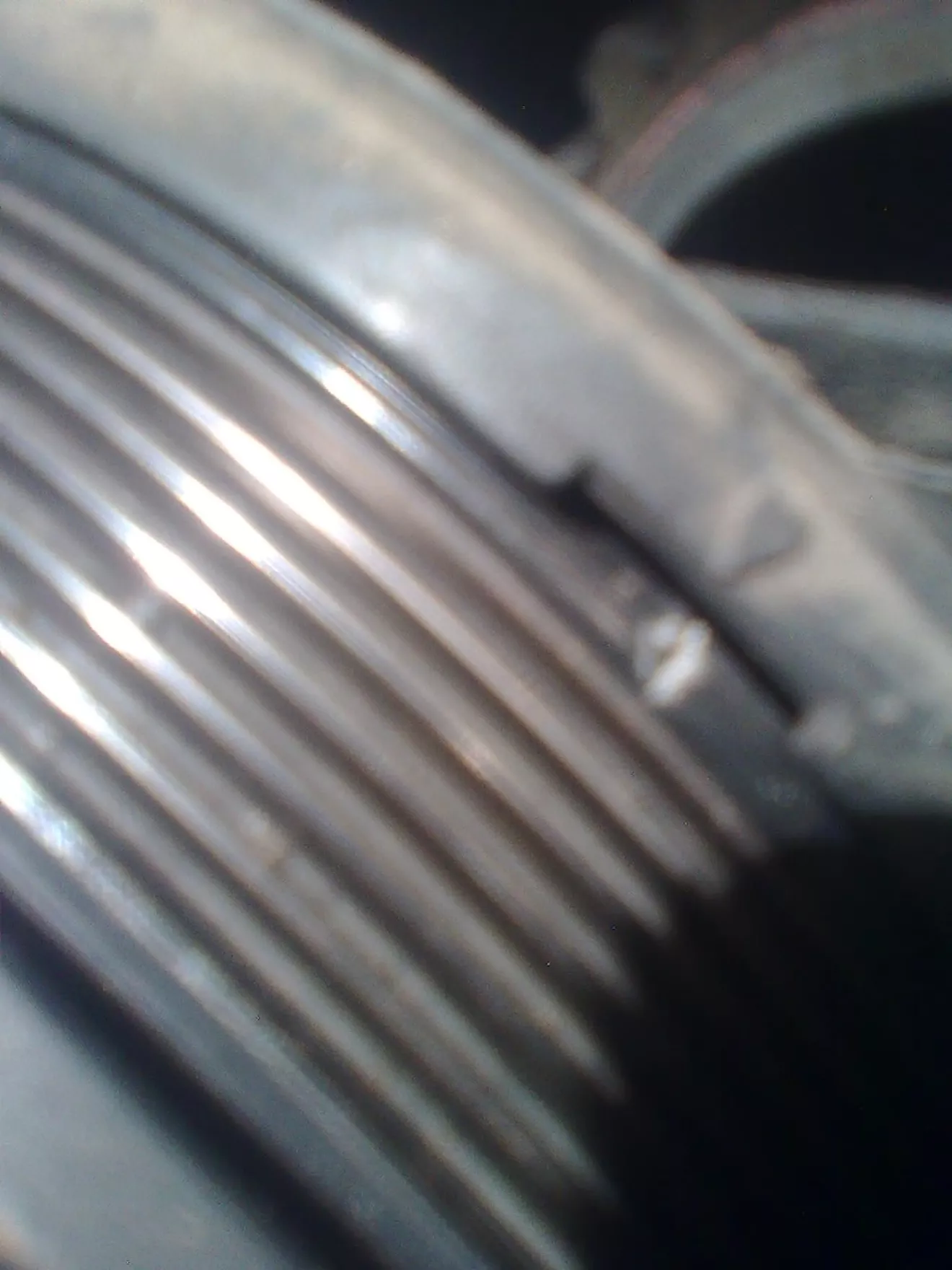

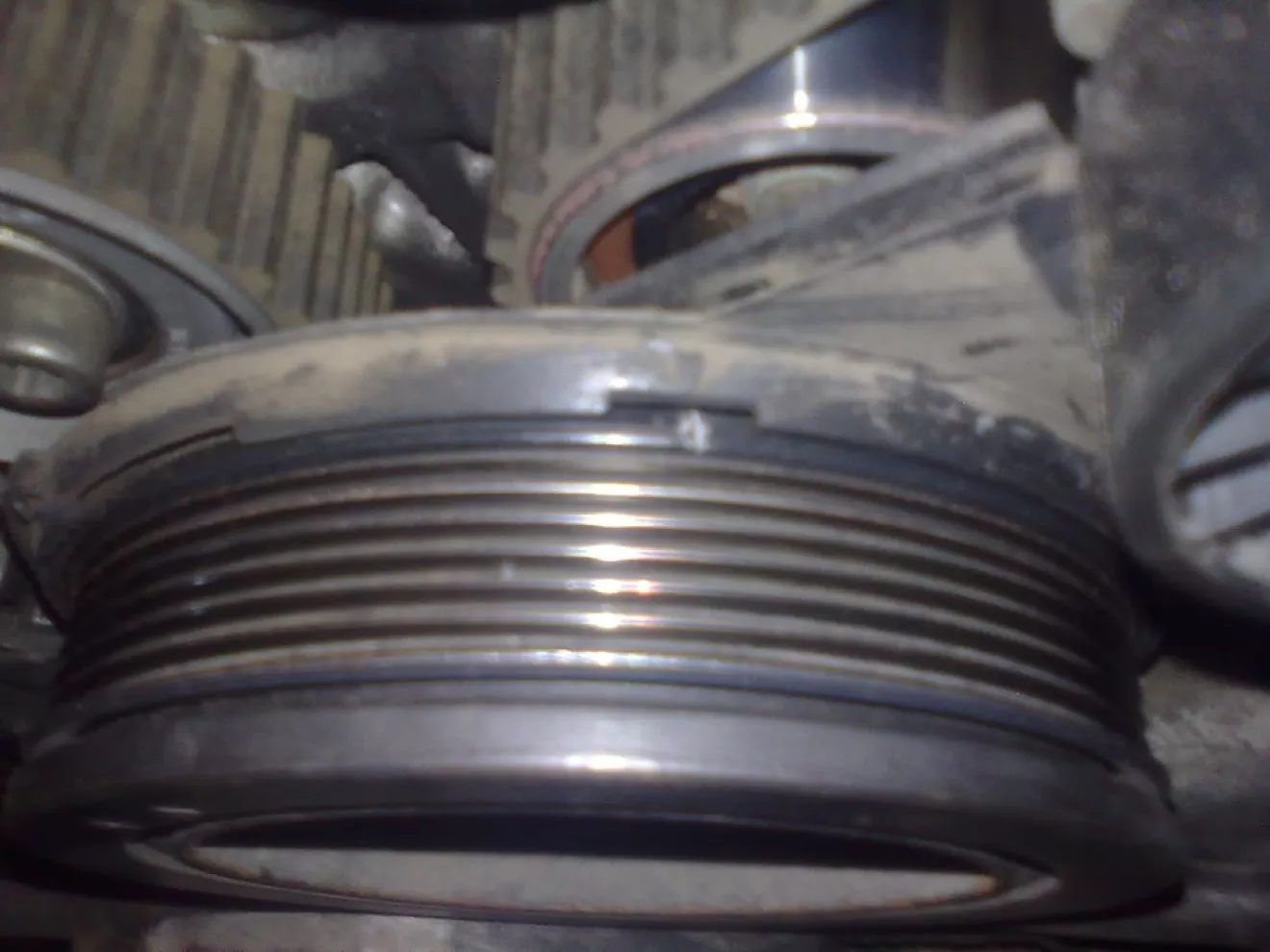

Вылазим с ямы и смотрим, как теперь стала наша "меточка"… а у меня она не совпала аж на миллиметр! (еще раз сори за такие фото)

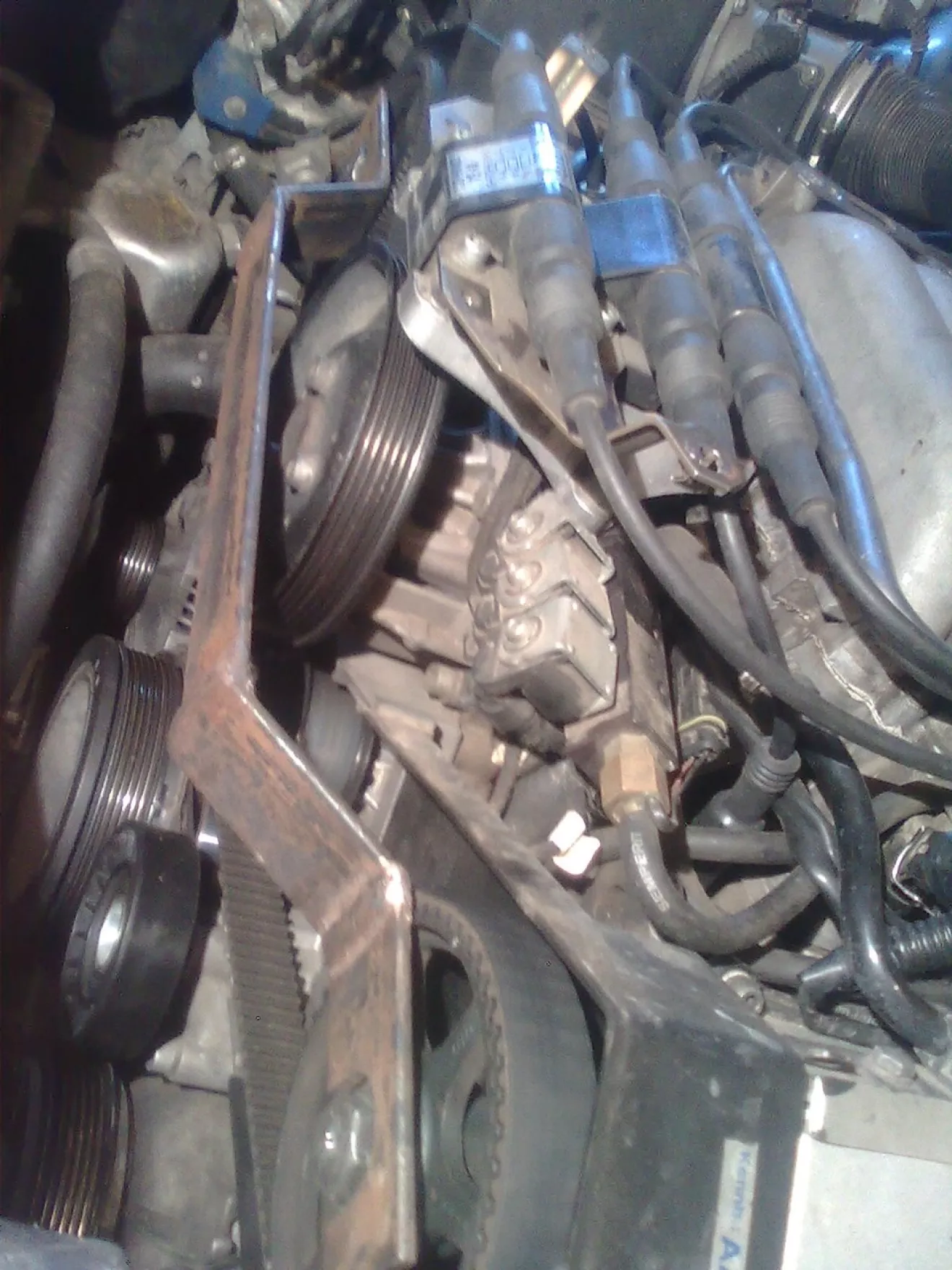

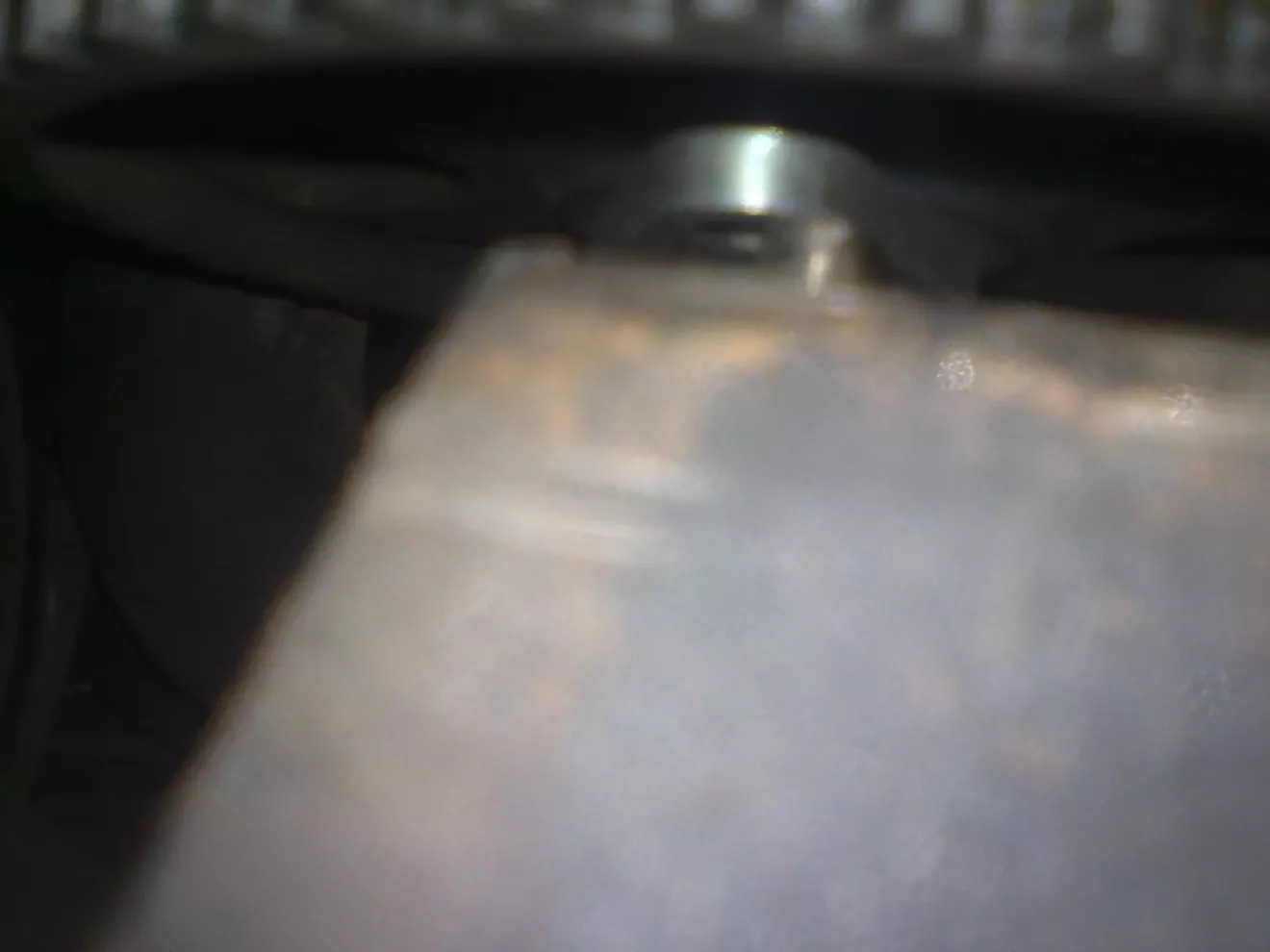

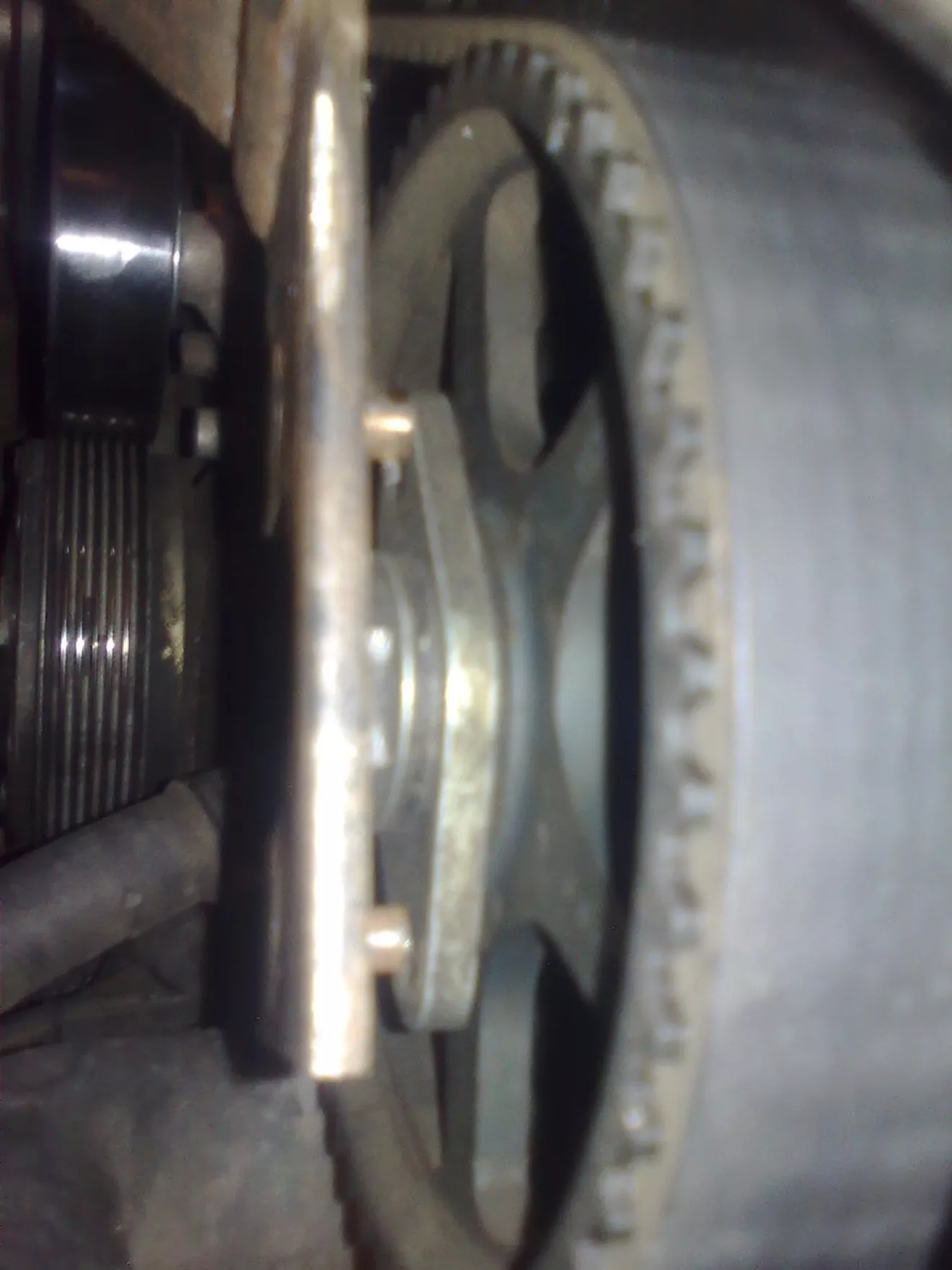

Теперь ставим планку на распредвалы, одеваем на один и видим, сколько не хватает, чтоб одеть на второй:

Отпускаем немного болты на распредвалах, снимаем звезды съёмником со своего места, заново фиксируем их планкой и затягиваем. Если ремень был до этого натянут нормально (а именно — можно было рукой повернуть его практически на 90 градусов), натяжной ролик не трогаем.

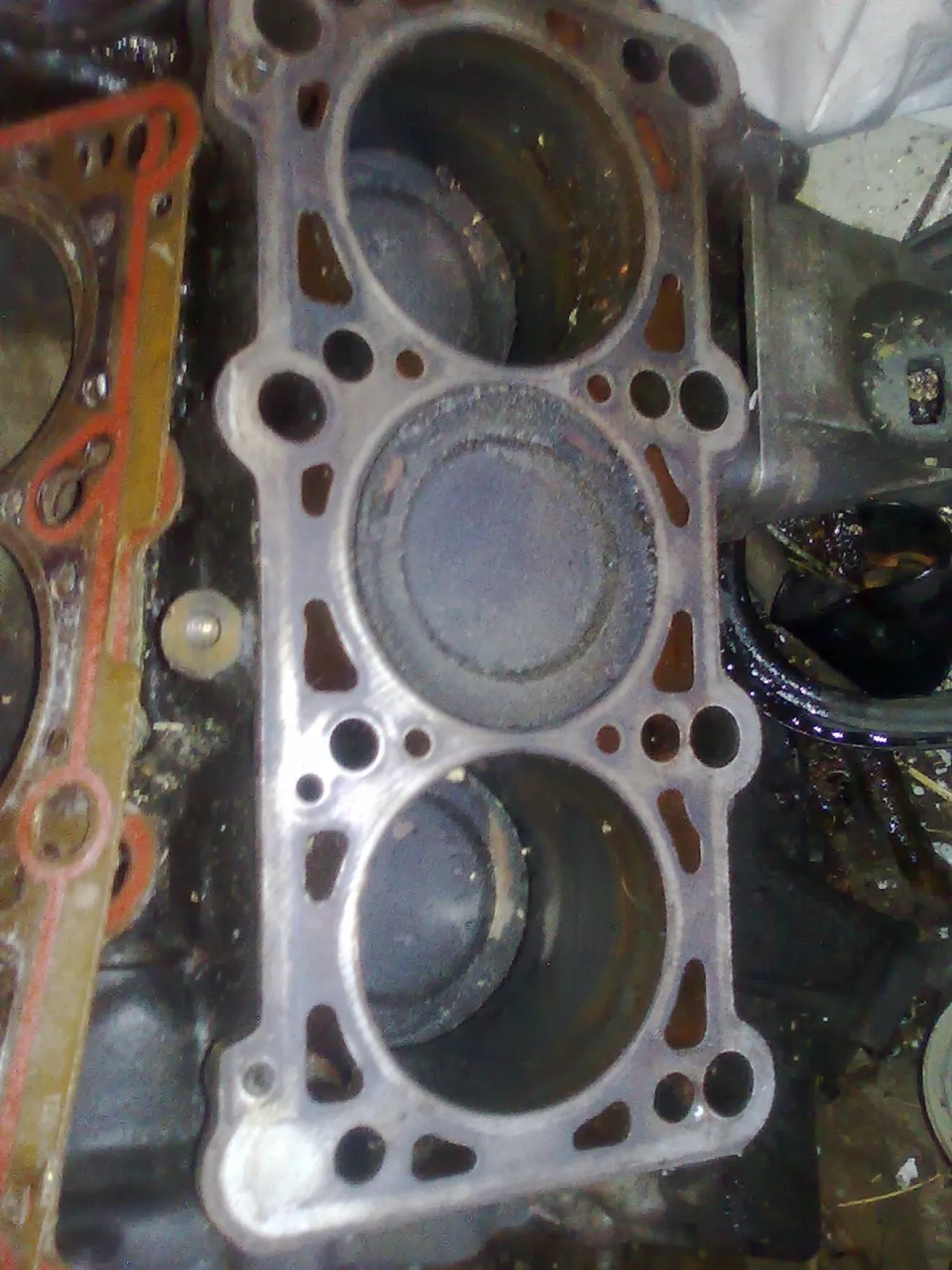

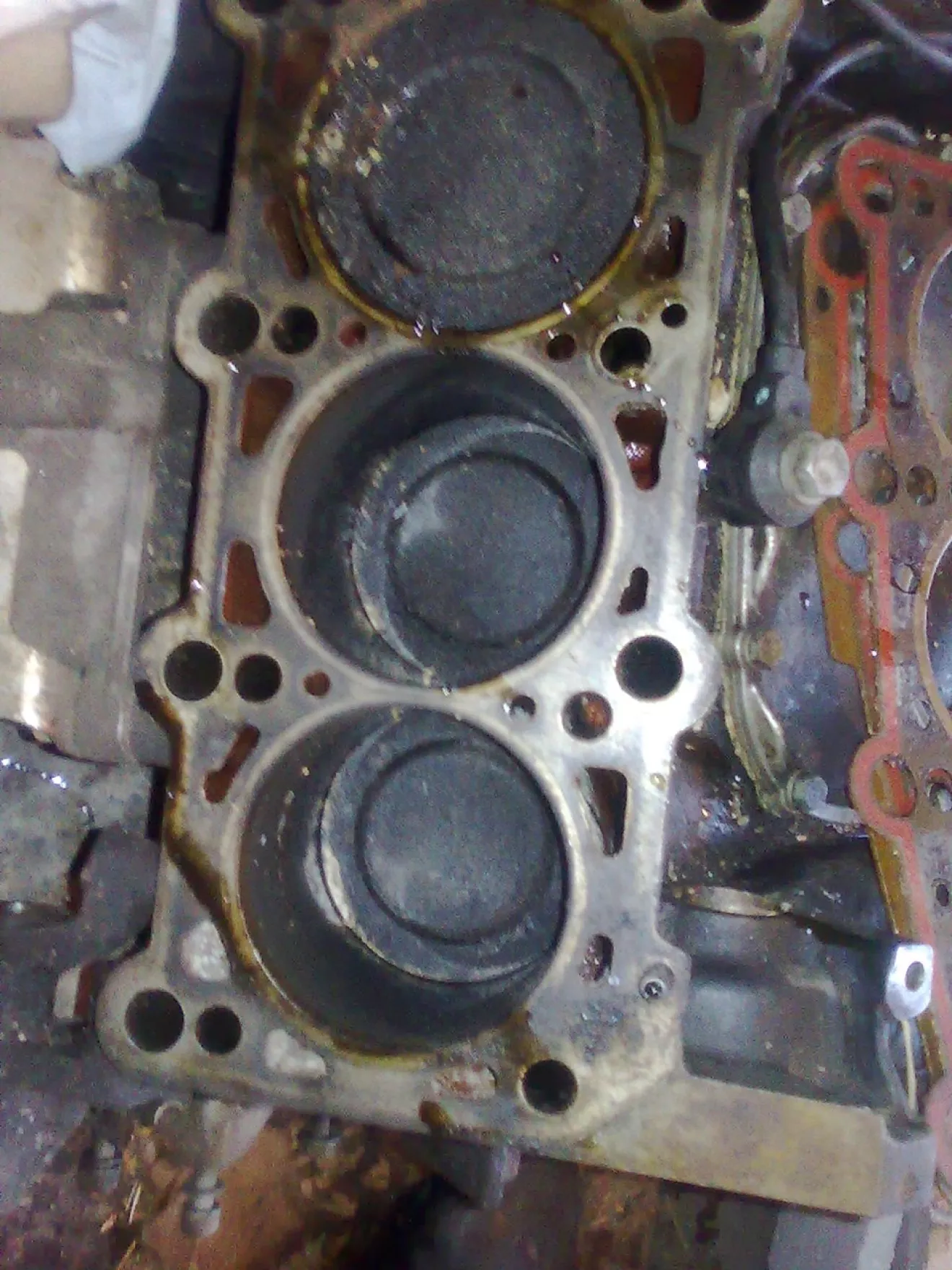

В этом положении в ВМТ находятся поршни цилидров 3 и 5 (фото сделал на старом моторе):

Снимаем планку, выкручиваем болт, ставим обратно датчик коленвала, заводим, смотрим что всё гуд с ремнём и до конца уже всё обратно собираем — защитные крышки, натяжитель ремня гены, сам ремень и его крышечку…

После этой процедуры машинка стала заметно резвее, не то чтоб супер, но реально ощутимо!

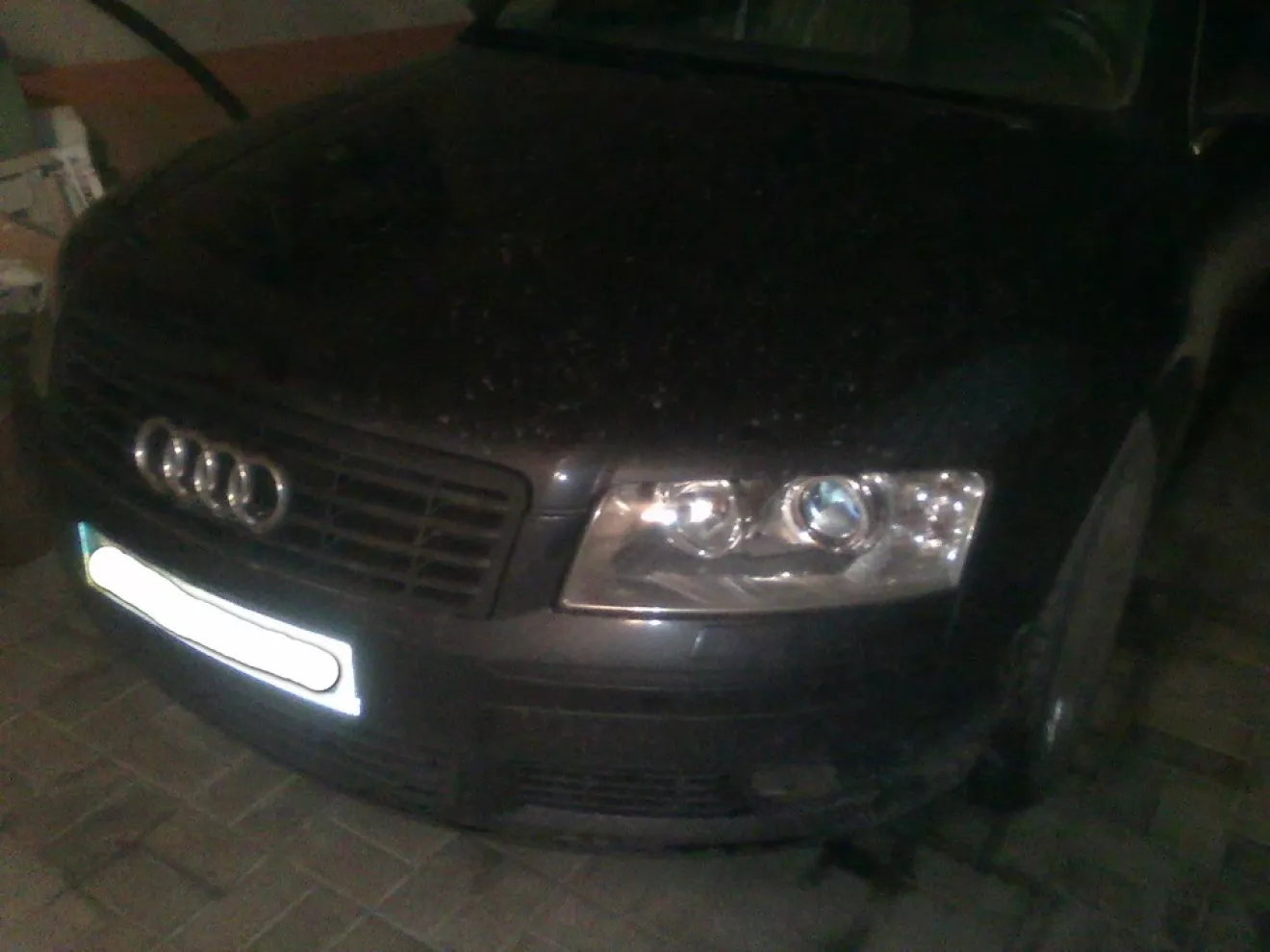

ПыСы: у товарища сейчас А8 2004 года. Катался на ней весь вечер — очень понравилось)))
