Омыватель фар

Увидел в объявлении, купил, установил)))
Подробный отчёт об этом деле тут. Без него долго бы наверное подключал, как оказалось всё очень просто)))

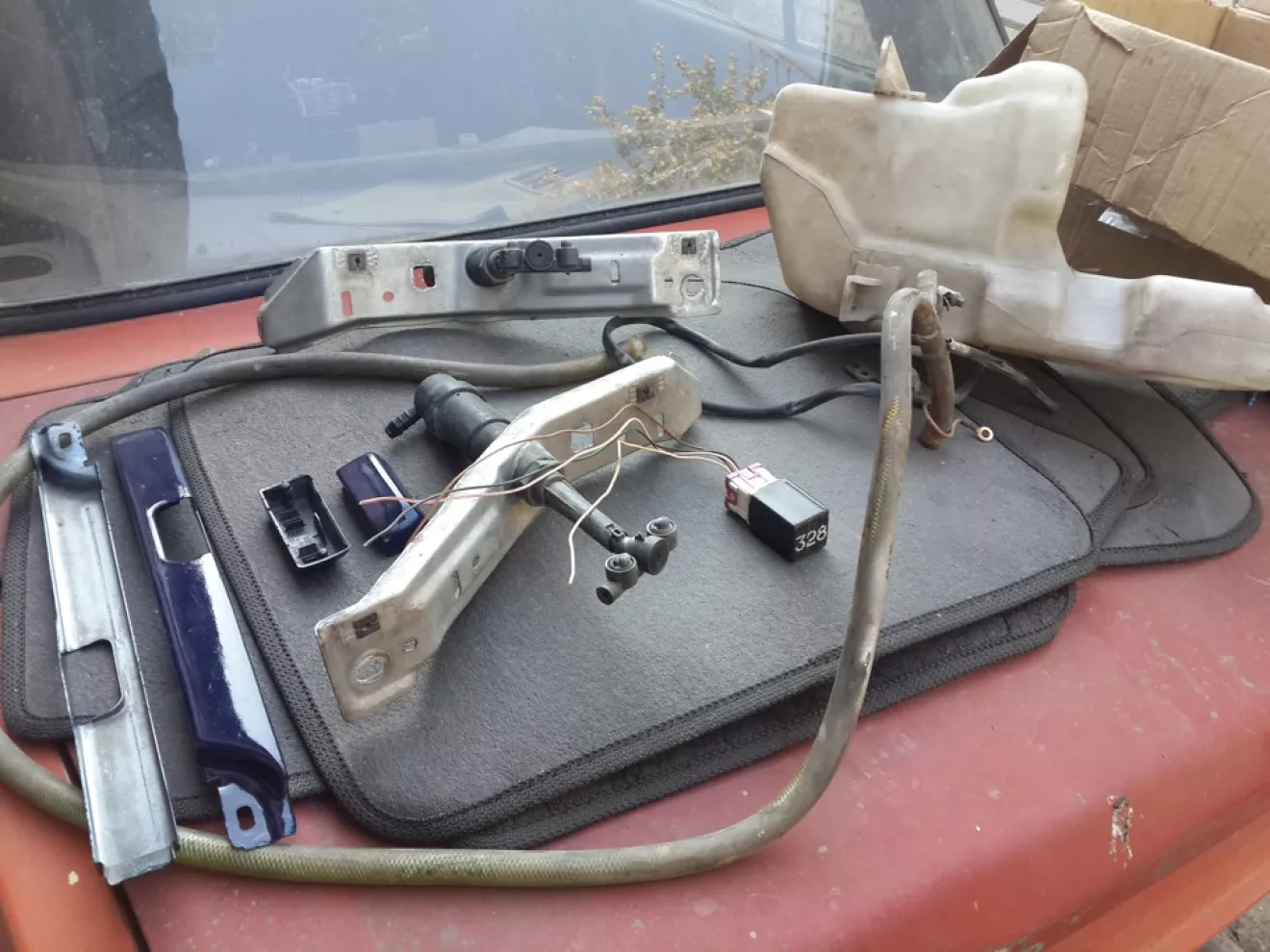

Вот все составляющие омывателя:

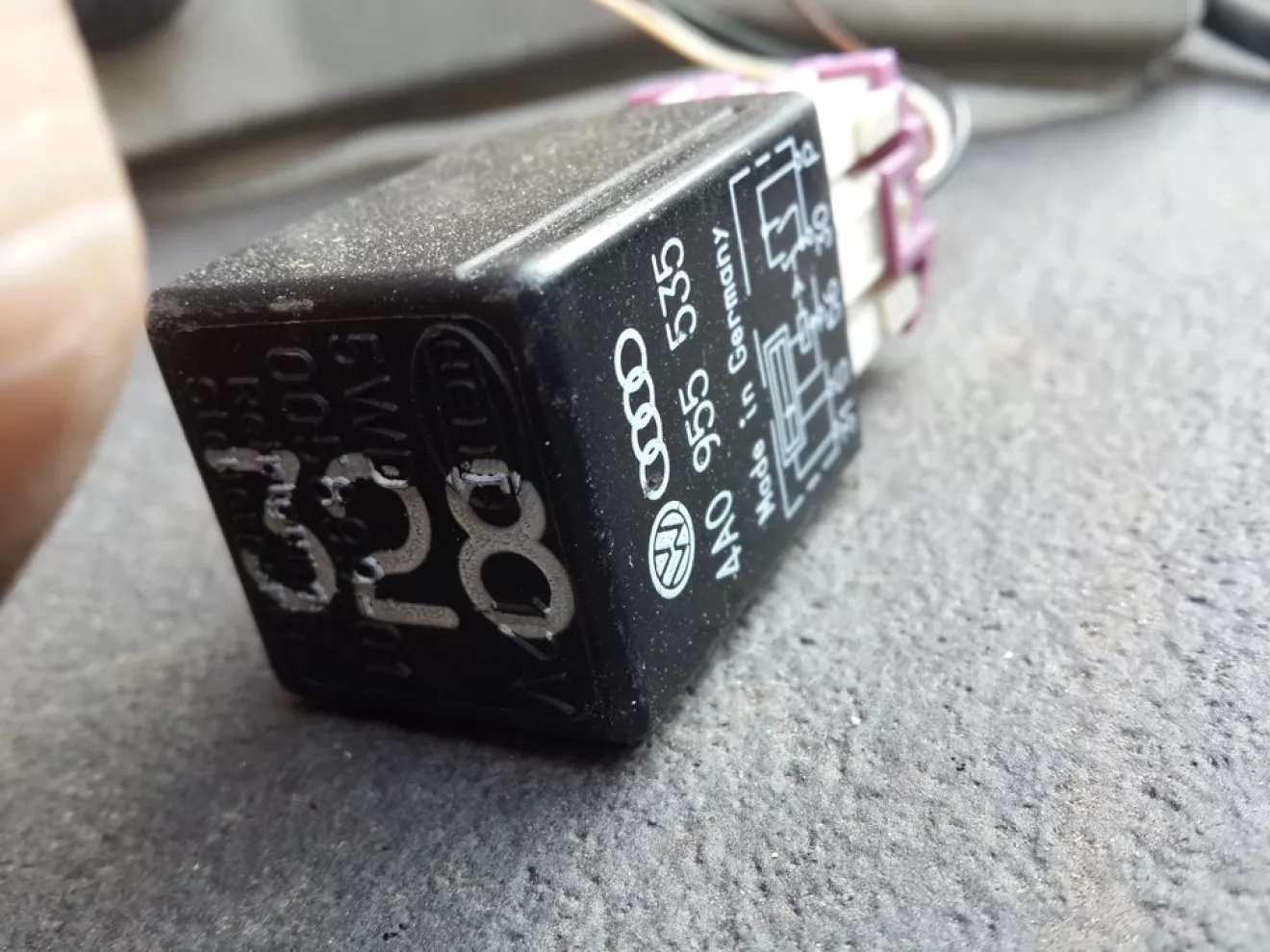

Для стандартного подключения необходима будет релюха 328 или 380.

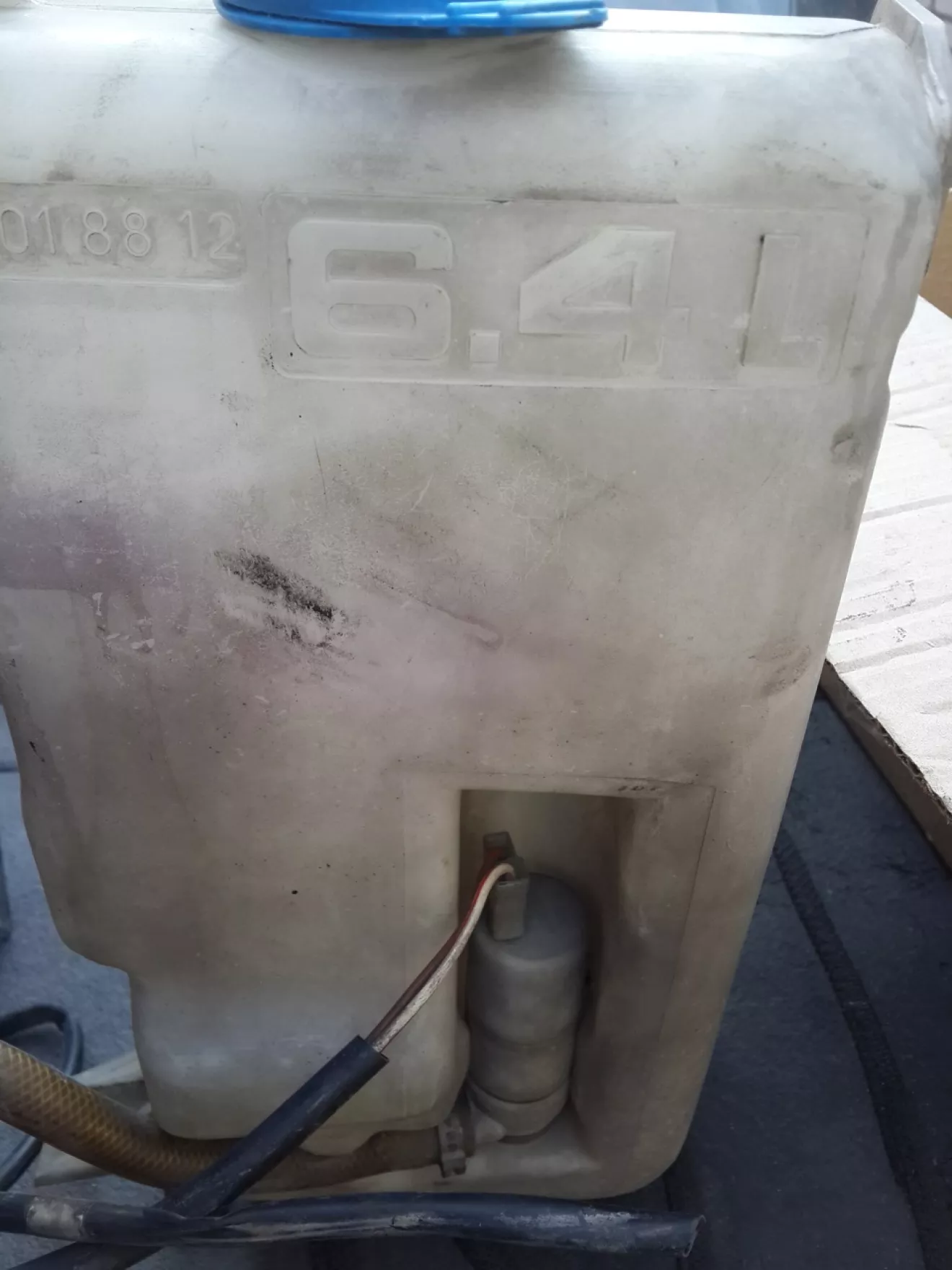

Омыватель срабатывает при включённых габаритах и один цикл длиться 0,5 секунды. Вода в бачке заканчивается очень быстро))) Поэтому идёт бачок увеличенного объёма и отдельный моторчик для самого омывателя фар:

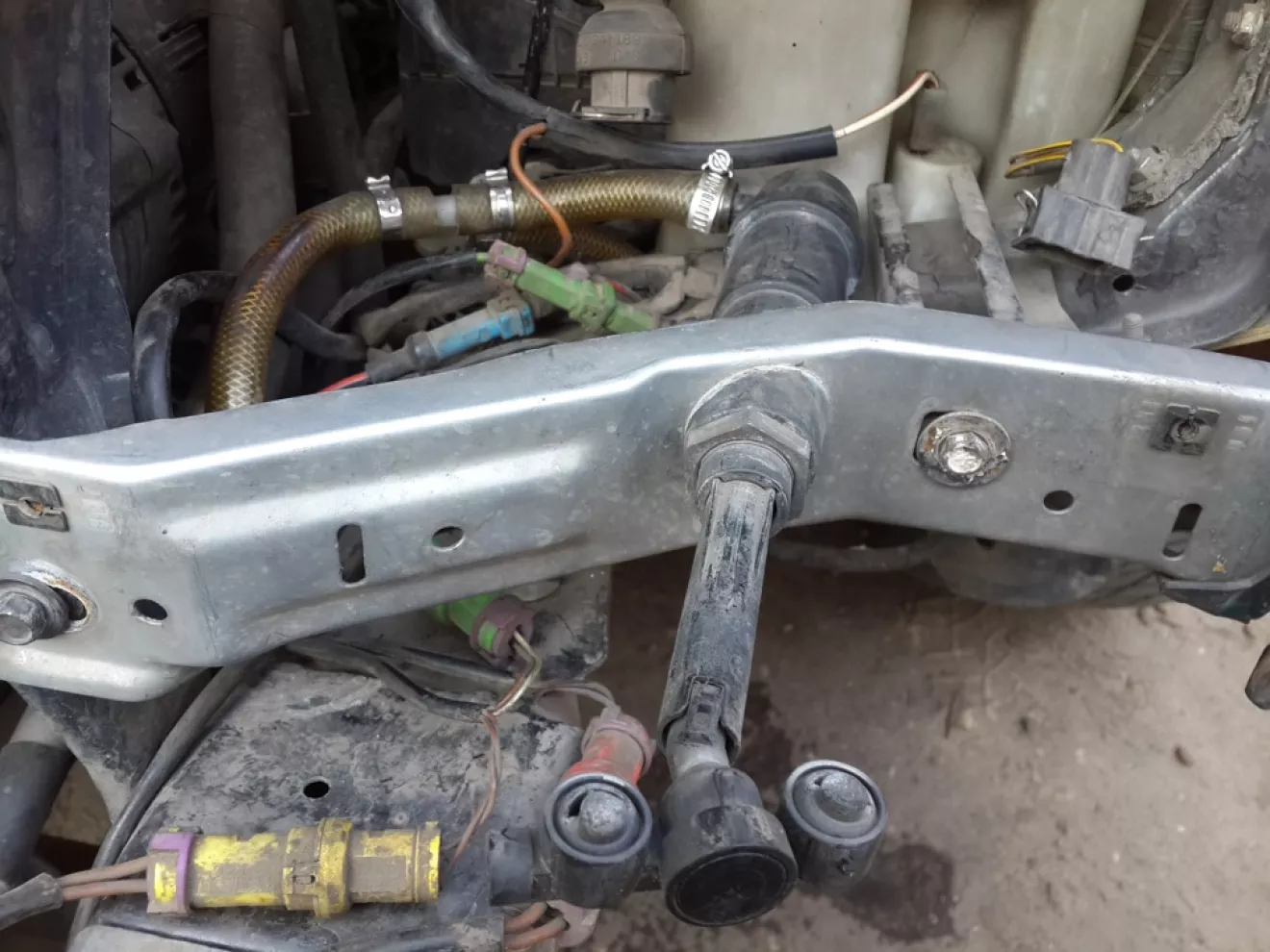

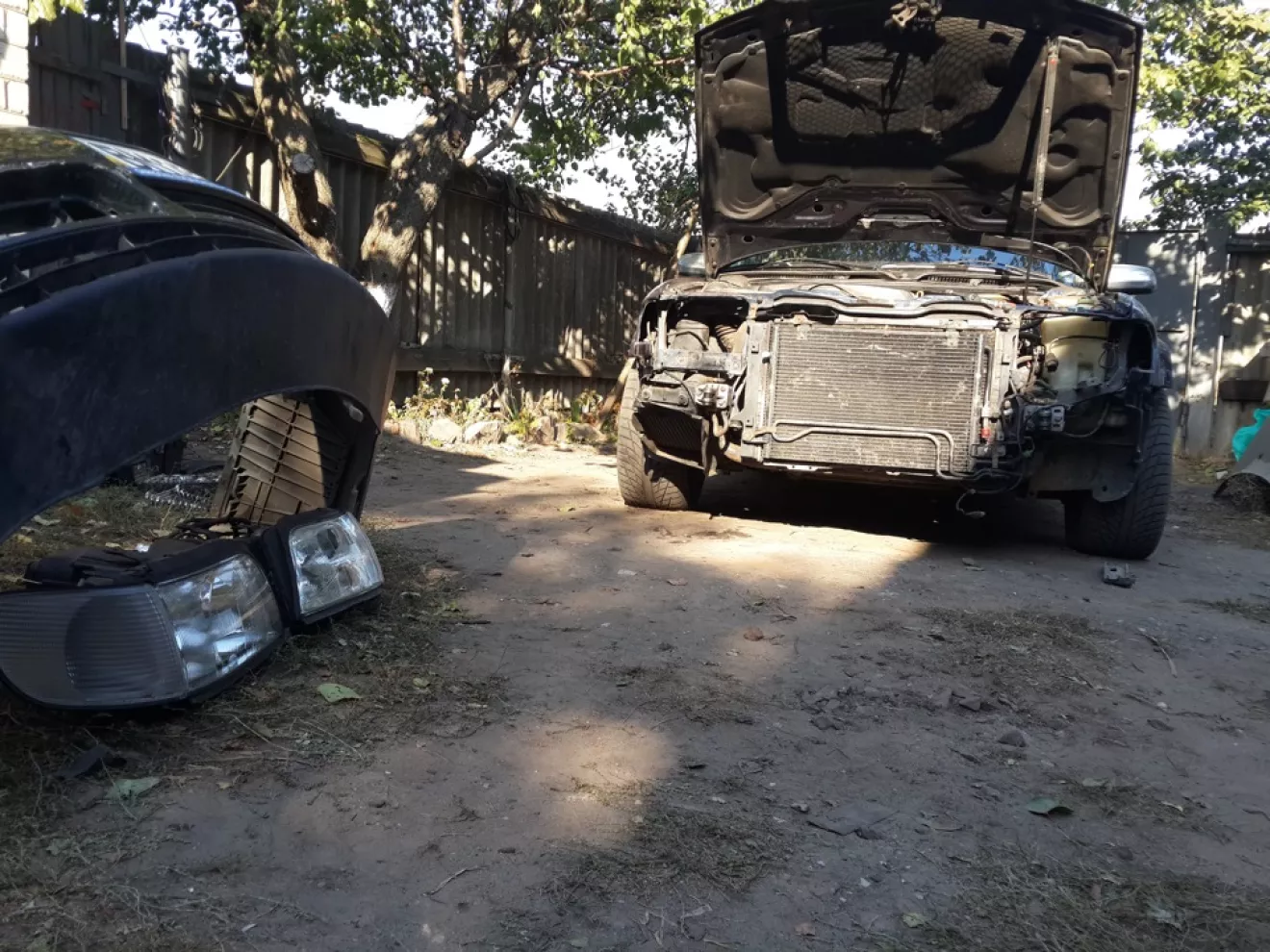

Разбираем передок и начинаем установку, всё не сложно:

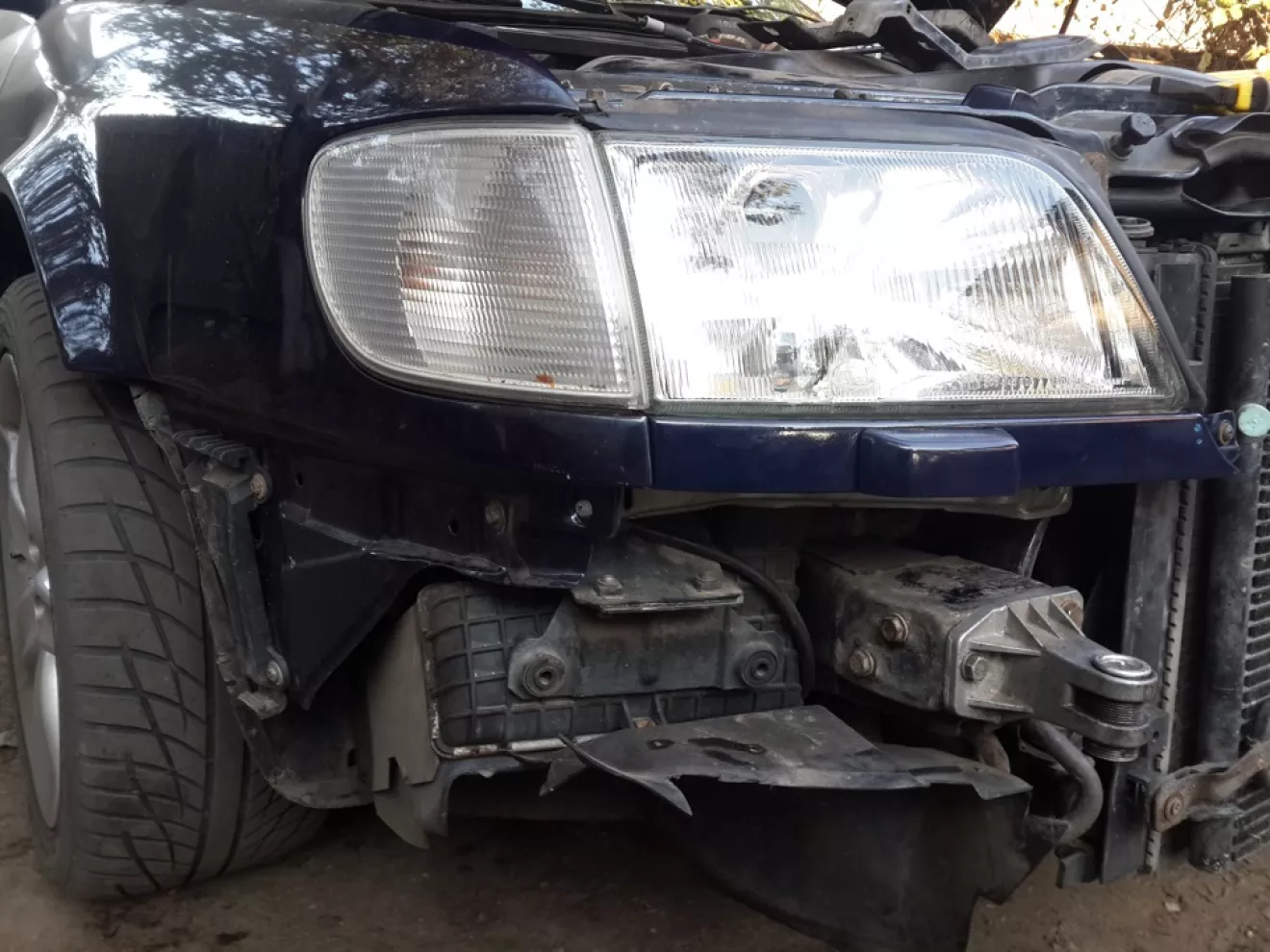

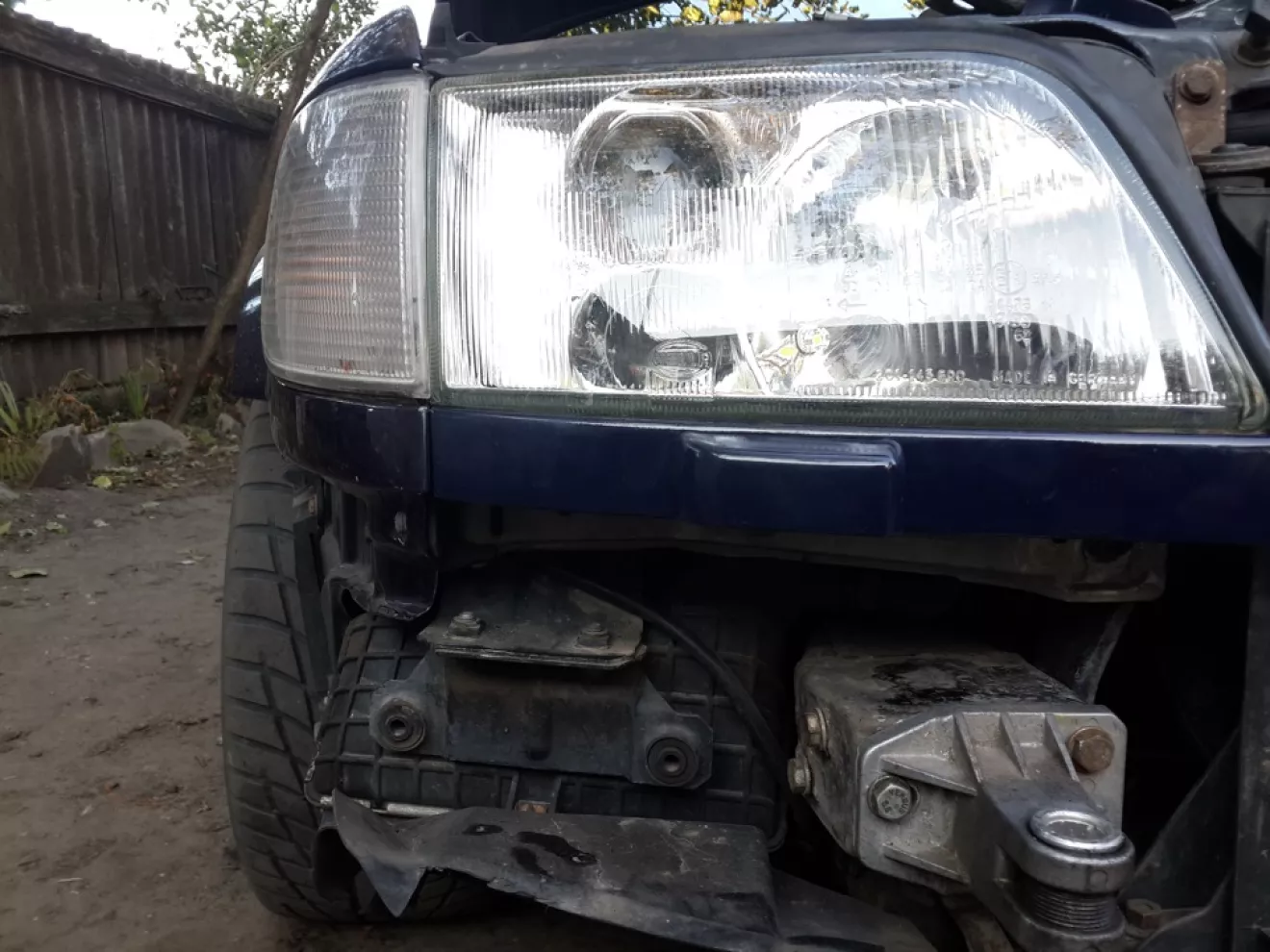

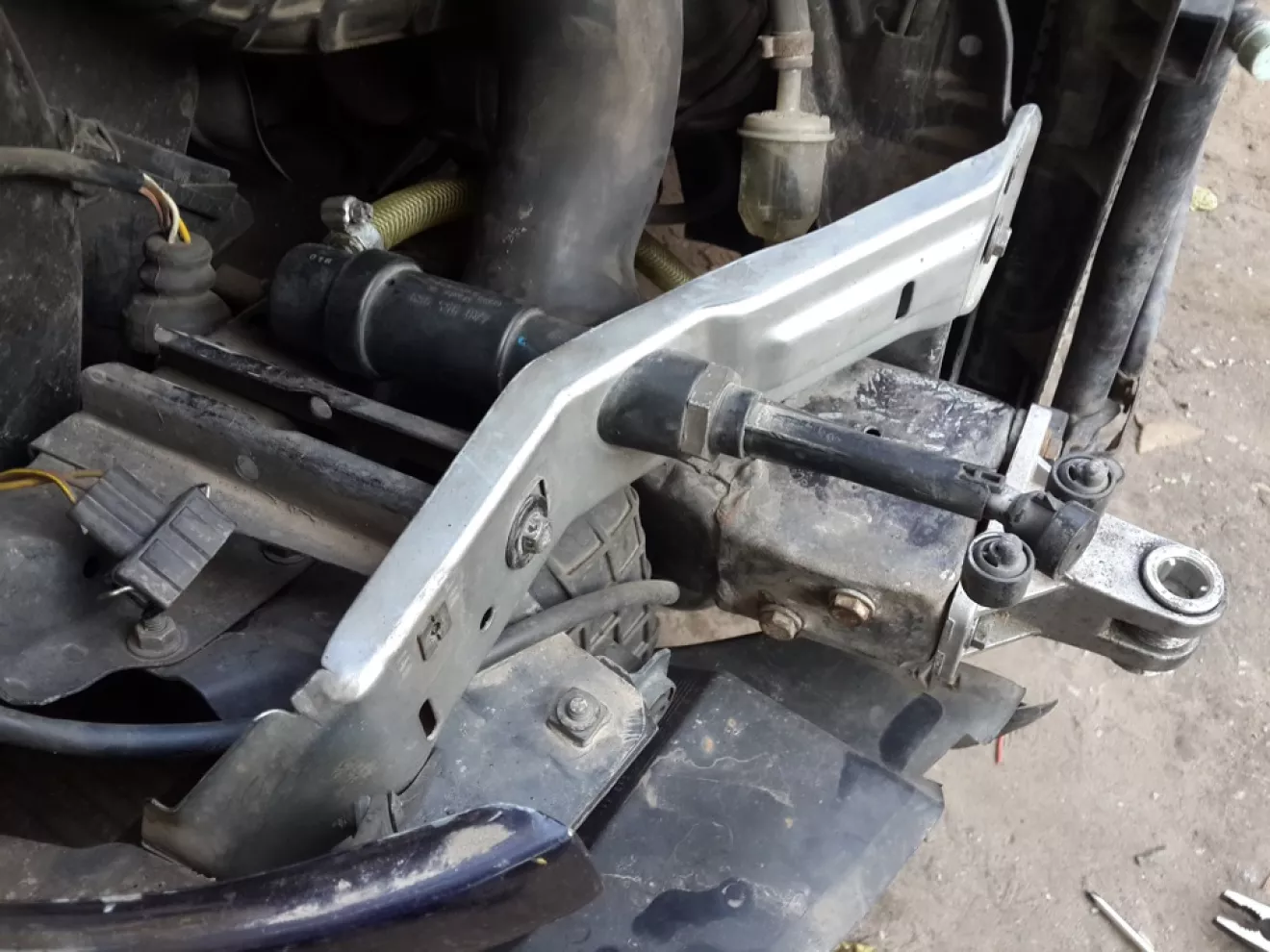

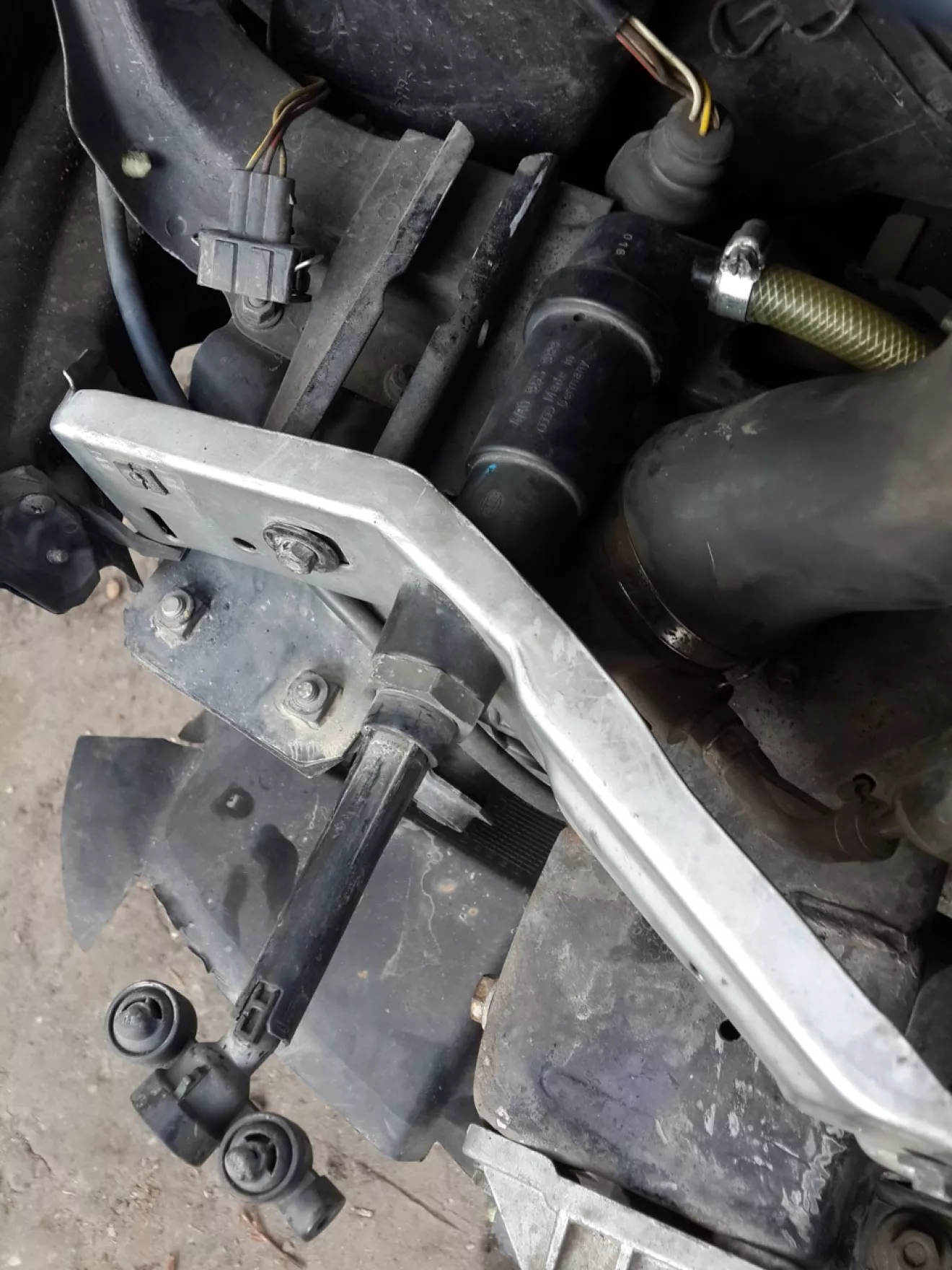

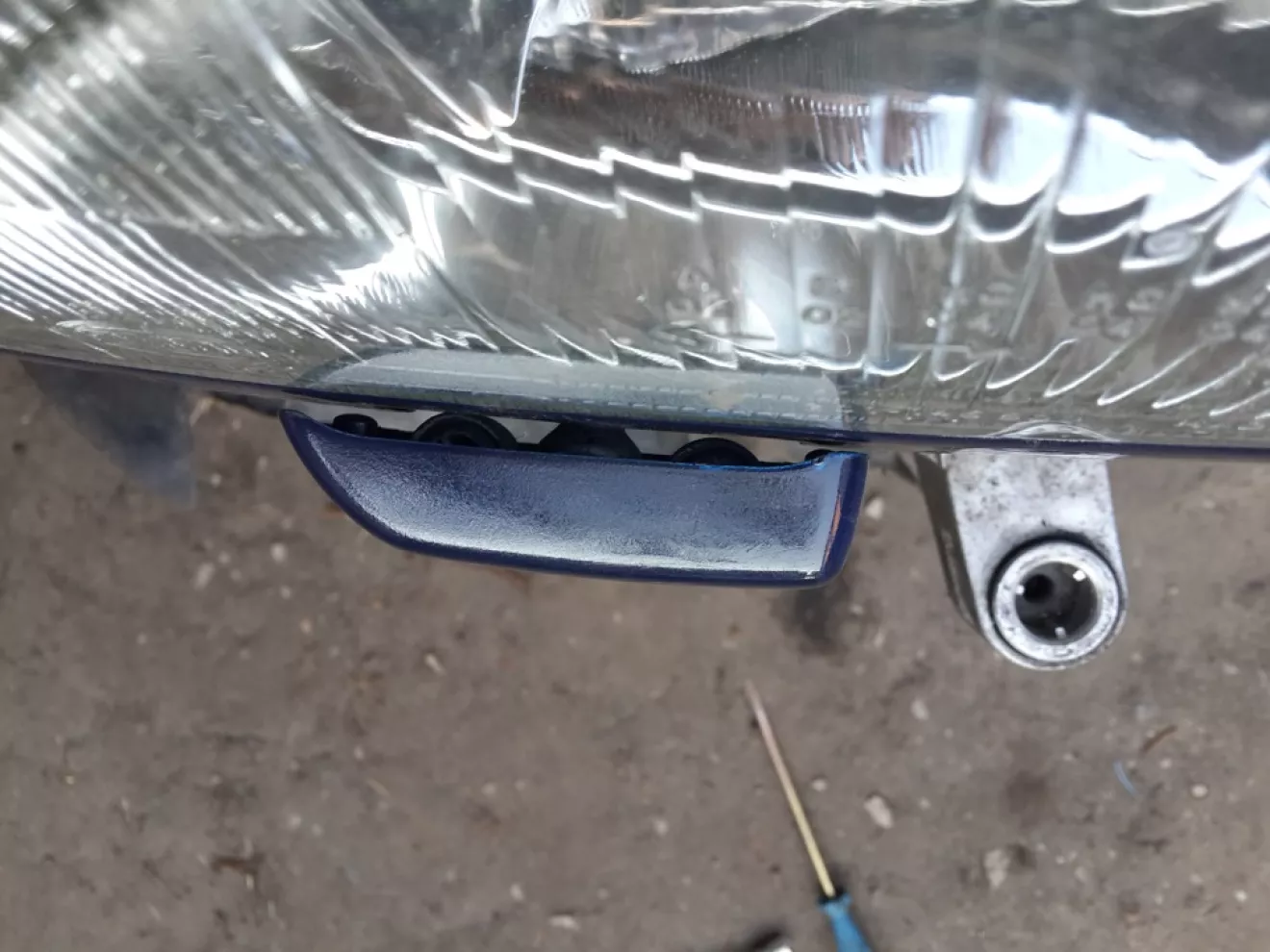

Планки эти жестко не фиксируем, после установки фары на место необходимо будет еще отрегулировать высоту форсунки относительно реснички, а потом уже всё зафиксировать.
Эти были сняты с серебристого авто, задул реснички пока с балончика… может летом покрашу авто наконец-то))

Теперь подключение. Как оказалось всё очень просто))
Масса моторчика омывателя фар подключается к общей массе возле бачка (есть на ланжироне место для этого) а "+" идёт у нас к релюхам под рулём…
На основе этого отчёта всё очень быстро получилось.

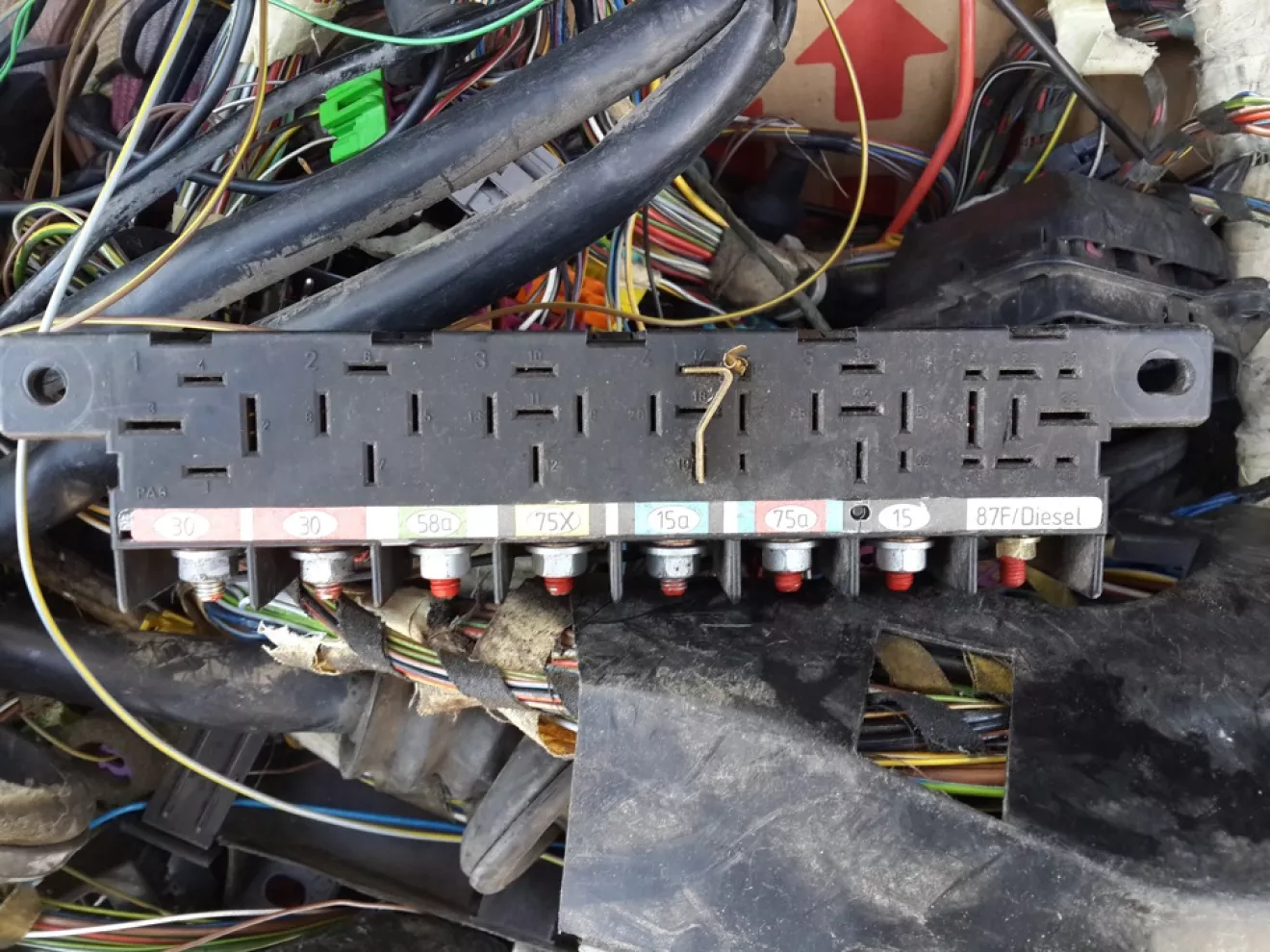

"Сзади коммутационной панели для основных реле, между 3-м и 4-м реле есть разъемчик с одним контактом, называется он на схеме контакт P. Нам нужно на фишку 443971943 подпаять плюсовой провод от насоса, на позицию 2 (подписано на фишке). Это нижний контакт, ошибиться там сложно. Вставляем фишку в разъем, и вставляем реле на позицию №3. И все! "

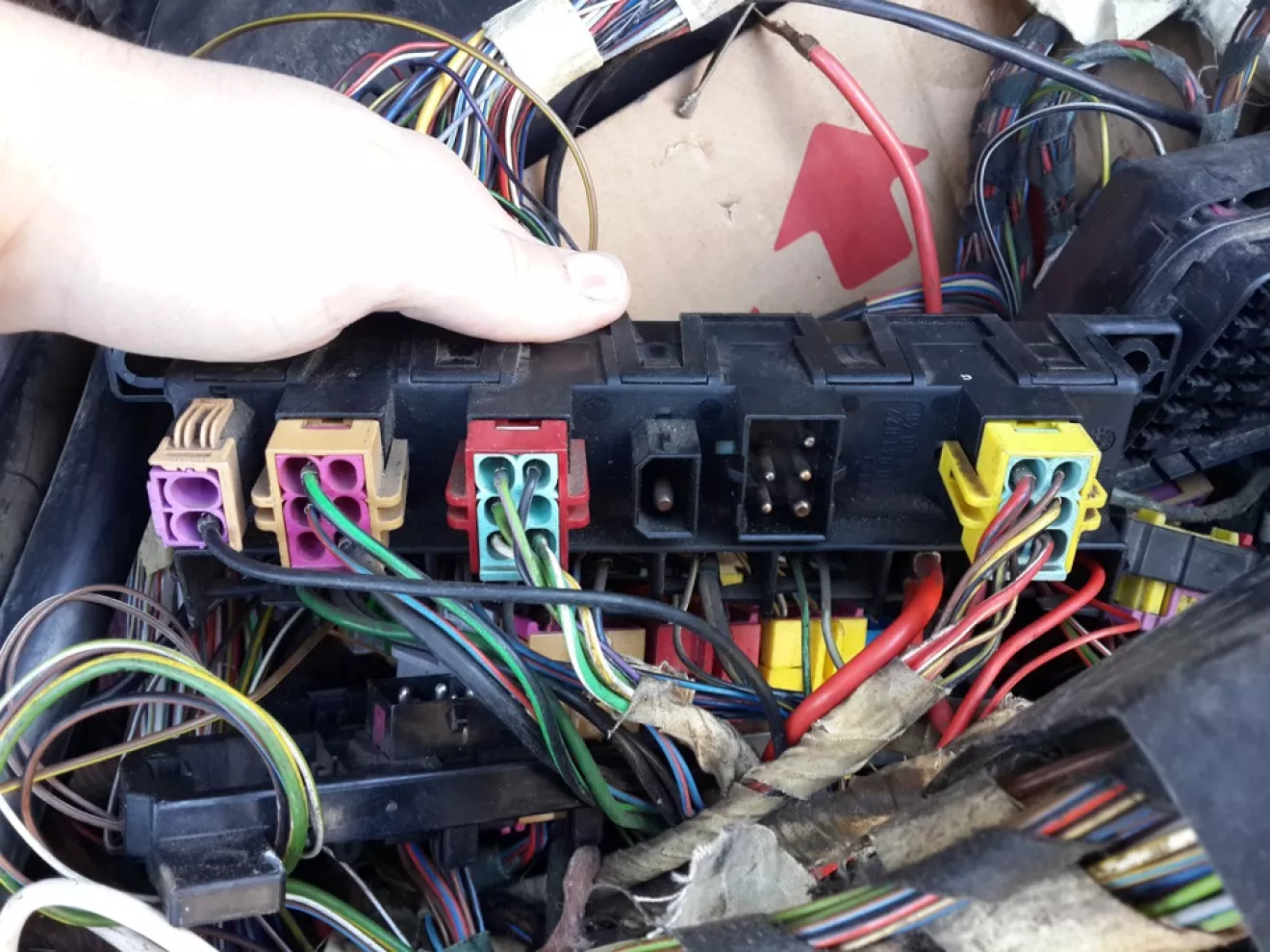

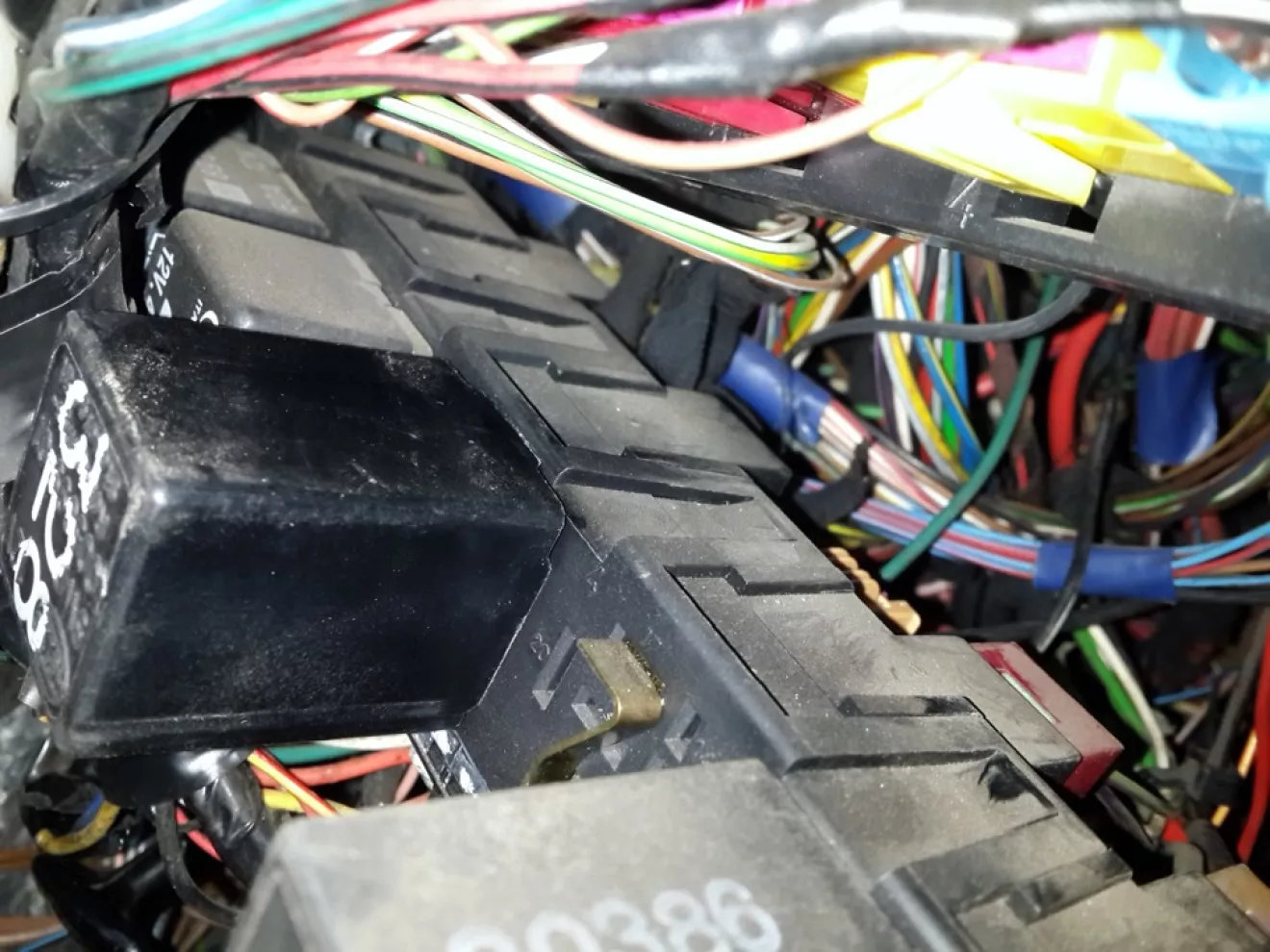

Лезу в старую проводку и гляжу… всё совпадает:

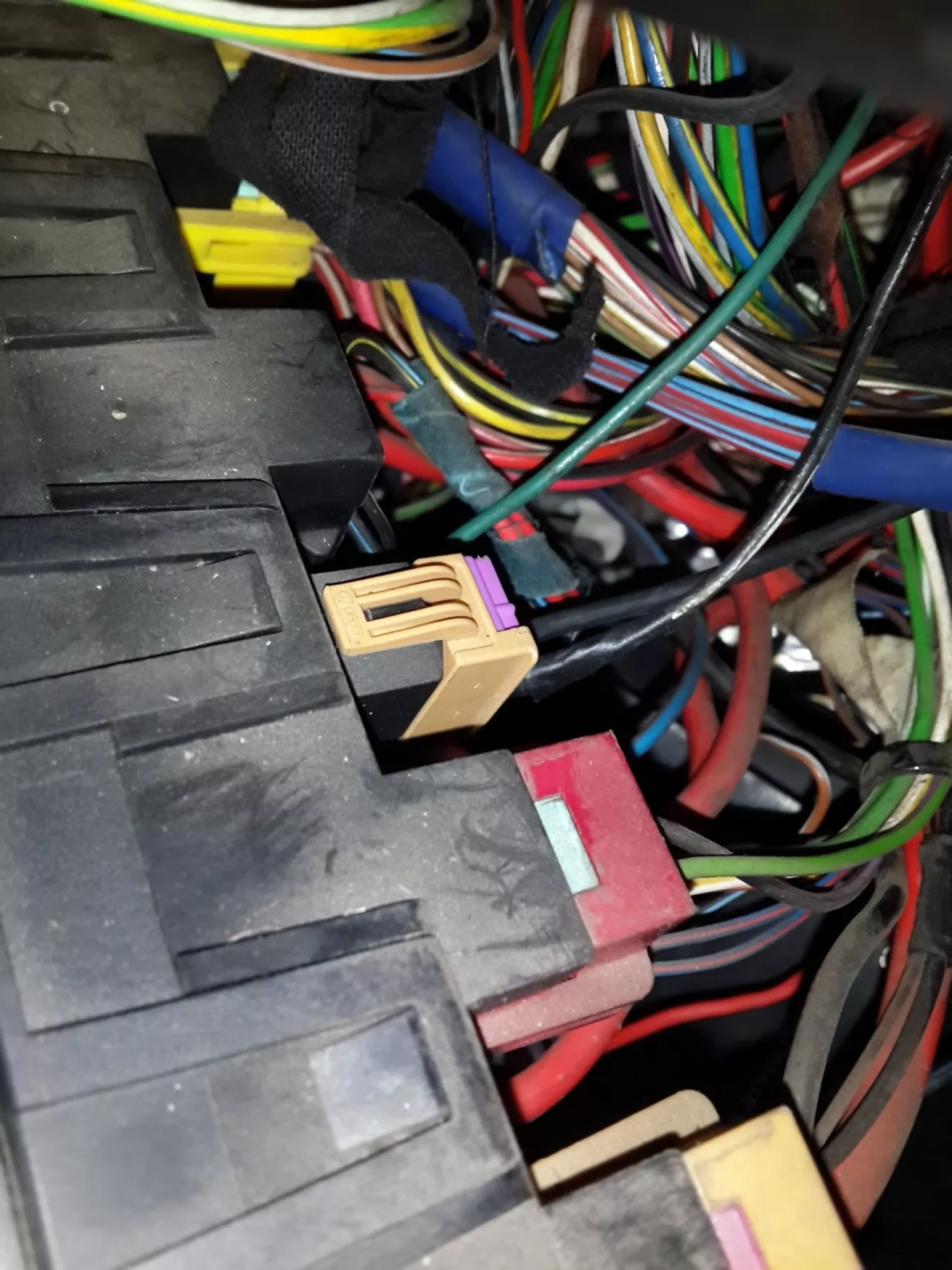

Нужную фишку взял с тыльной стороны первого реле — видно на предыдущем фото — она такая как надо.

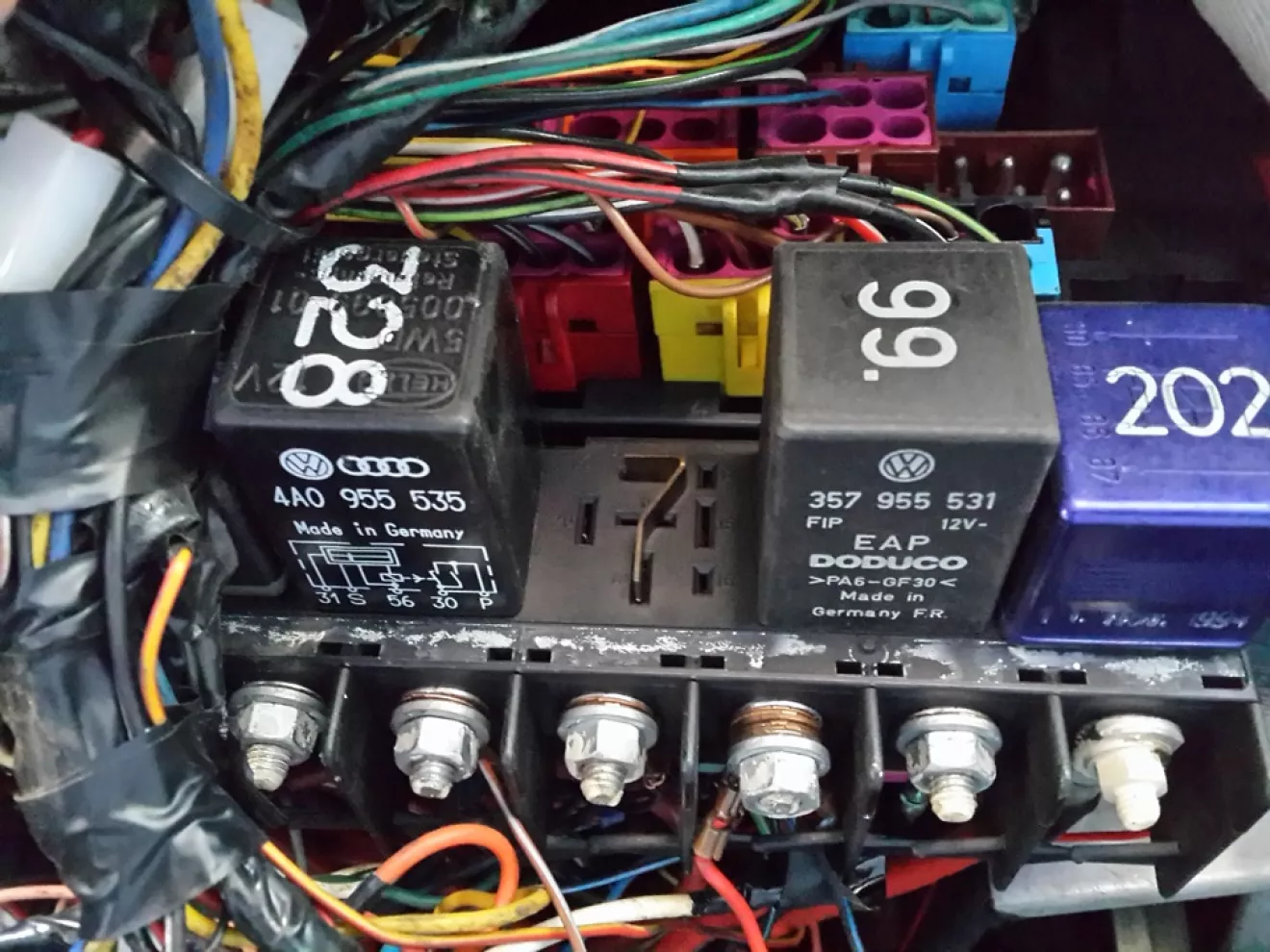

Ставим релюху на своё место, подключаем плюс:

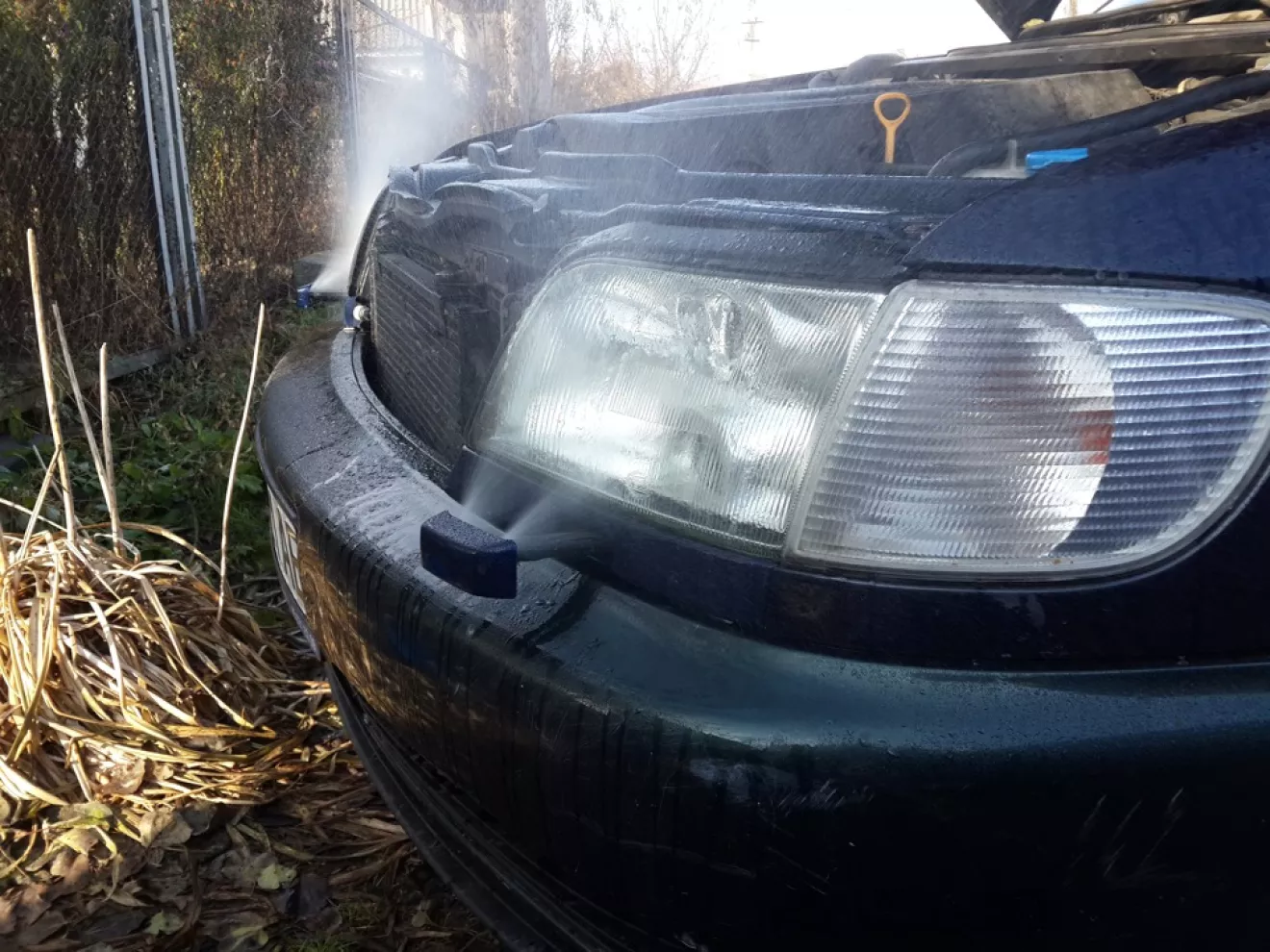

И всё сразу заработало)))
Результатом доволен! Вода очень быстро в бачке заканчивается))) литру выдувает за 5-6 нажатий)))

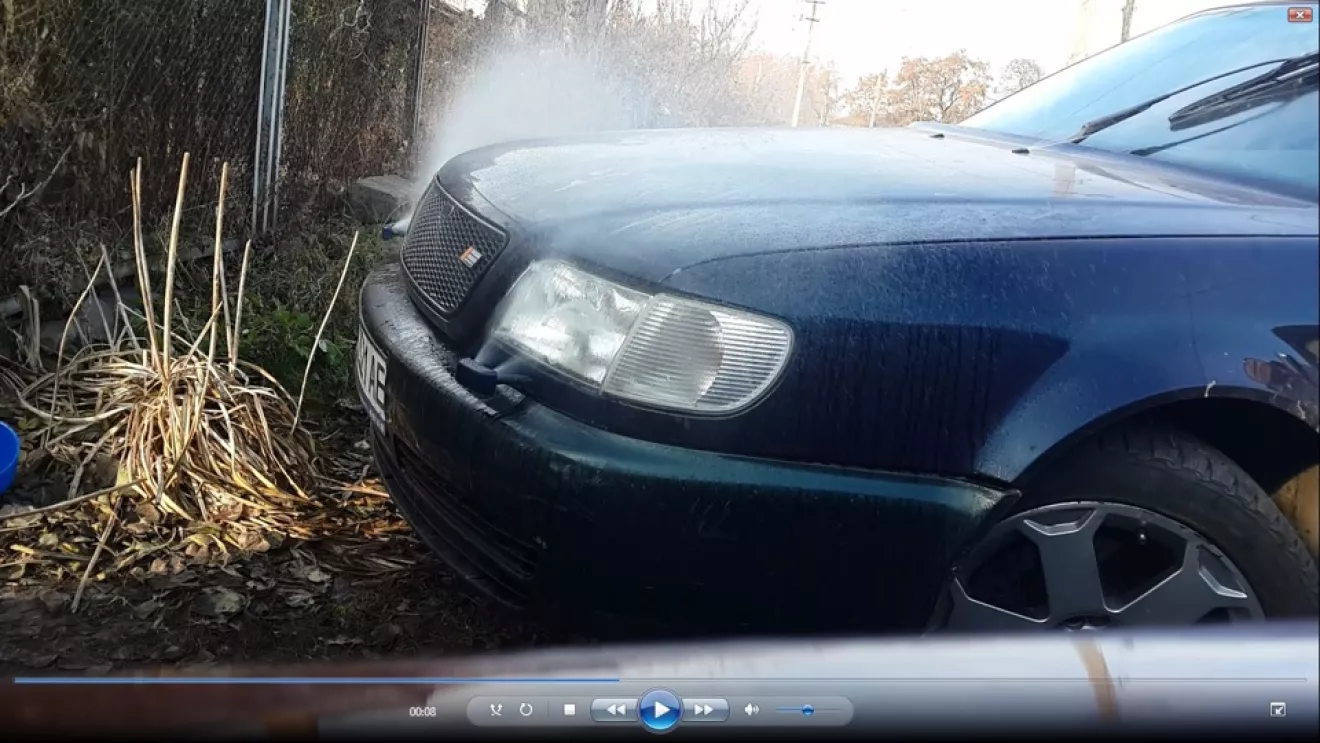

Если стоять рядом с водительской дверью или крылом, то можно и умыться сразу)))))

Всем добра!
