Компас, антиблик: внутрисалонное зеркало заднего вида от Audi Allroad USA

Данное зеркало снято с Audi Allroad 2002 года американской версии.
Идею подсмотрел в бж у Макса… Спасибо!
Всё хорошо описано. Только цвет проводов у меня чуток другой в фишке. И есть кое-что добавить по его настройке.

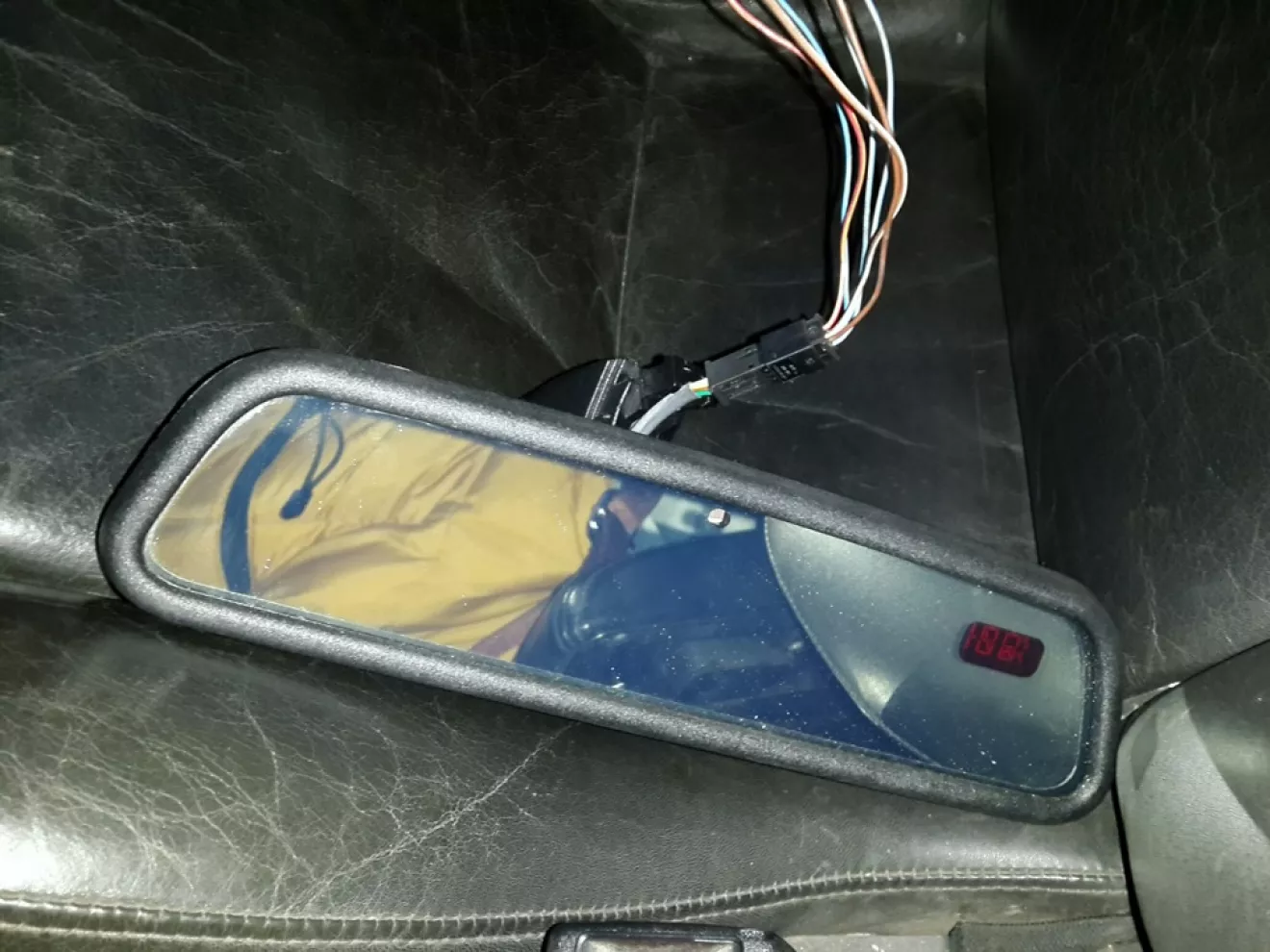

Вообщем, приехало зеркало с фишкой!

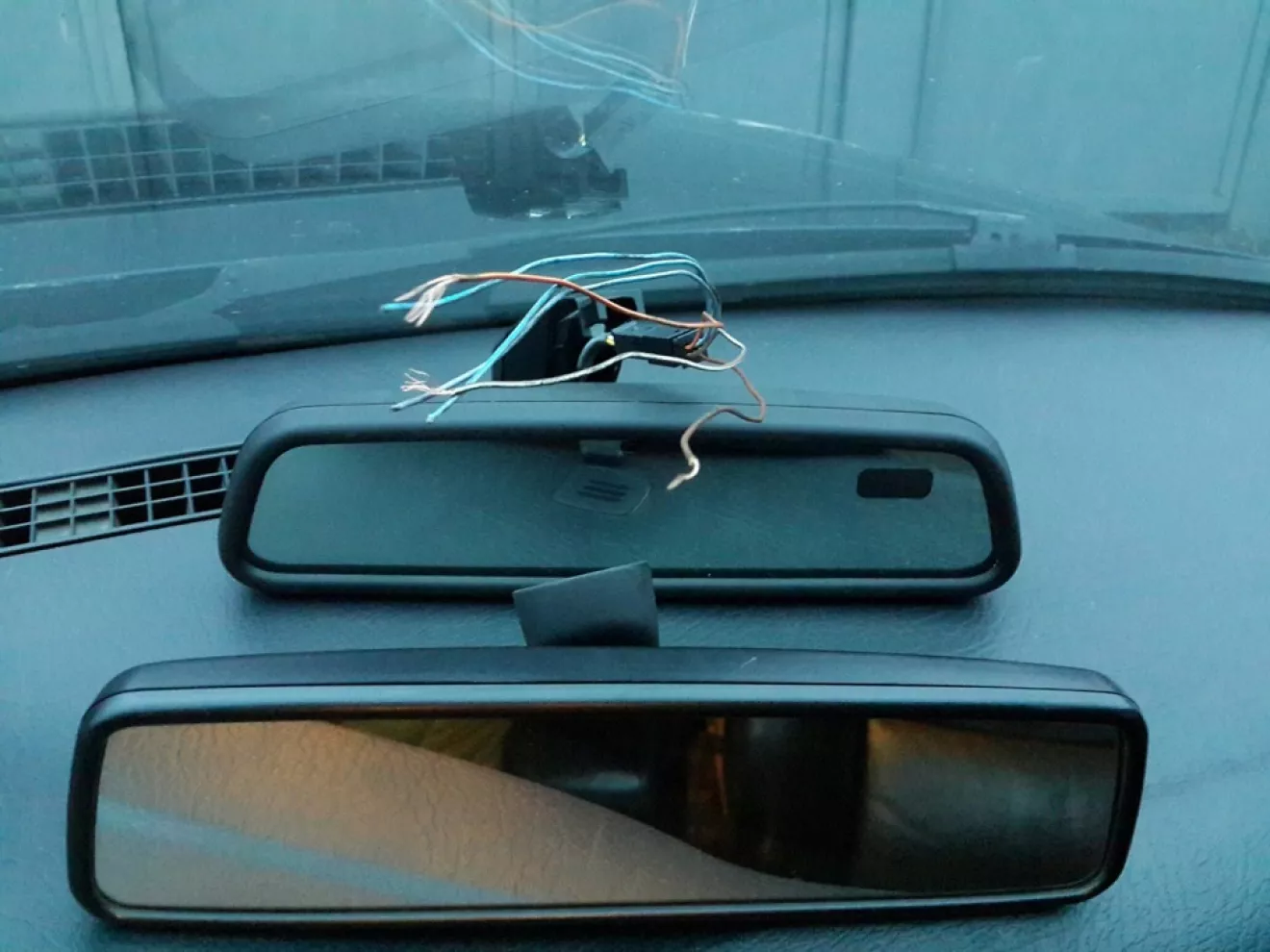

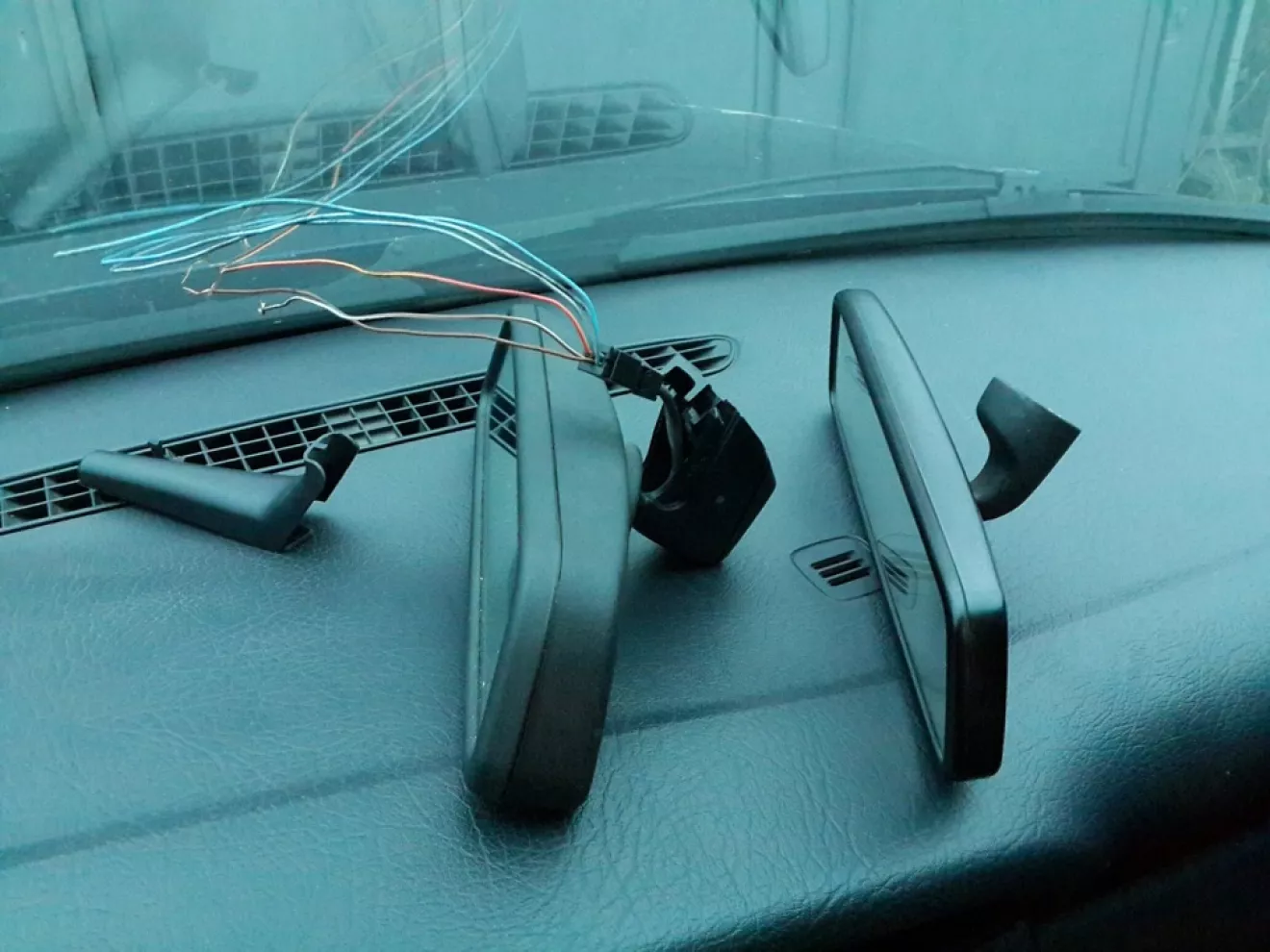

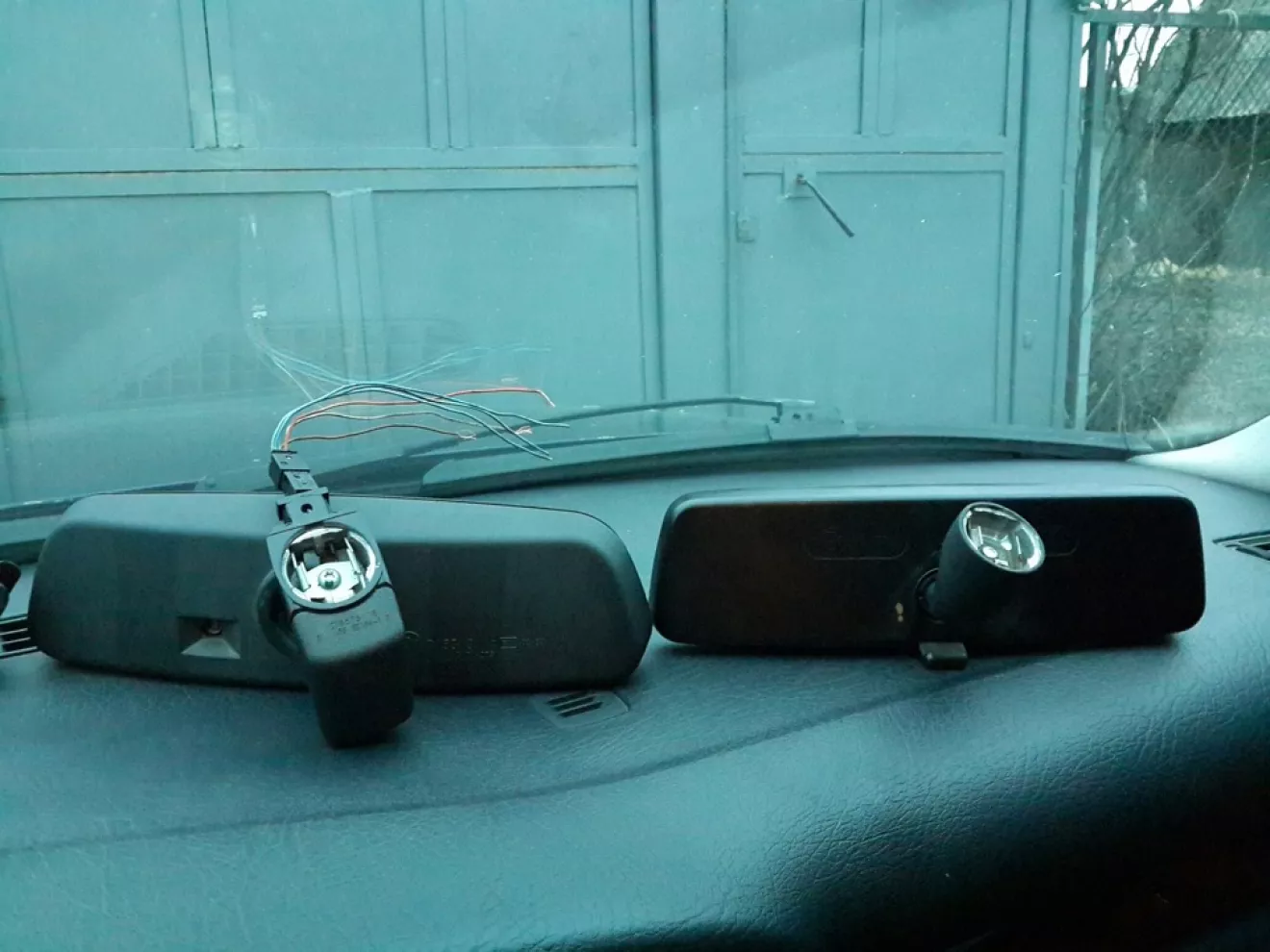

Сравнение с родным:

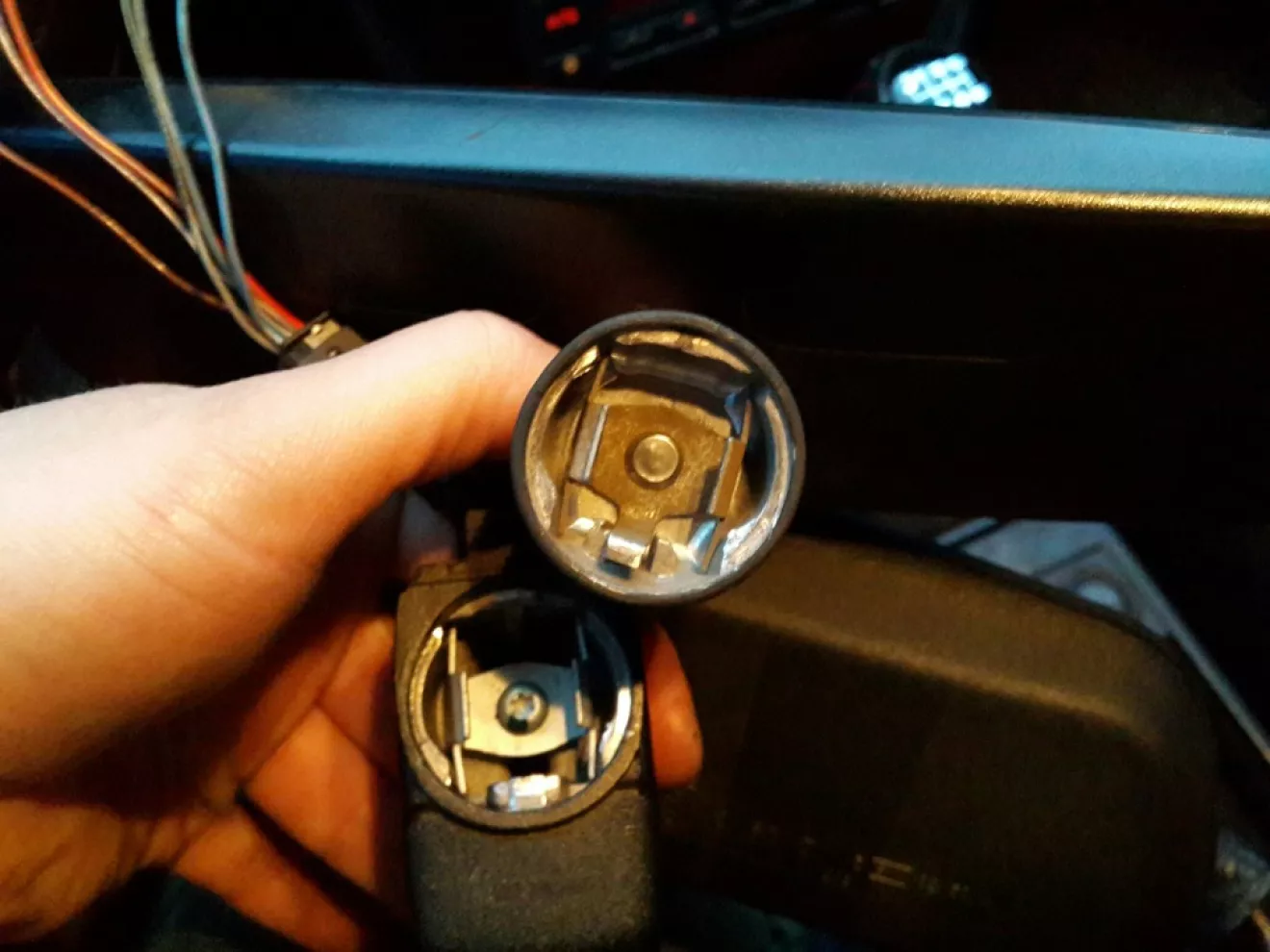

Одевается вместо нашего, как говорится "болт он"

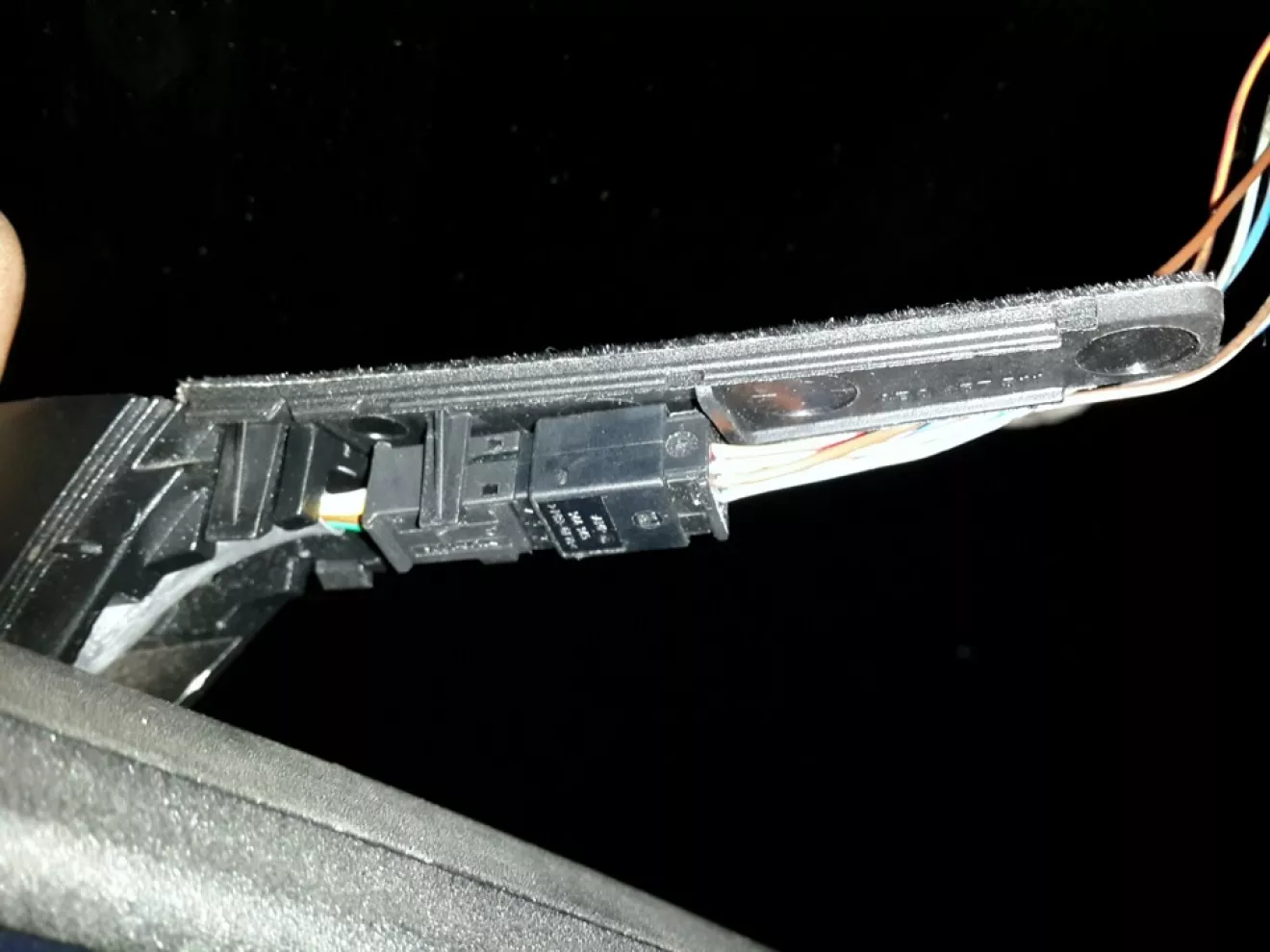

Даже пластиковая декоративная накладка на провода нужной длинны и урезать её не пришлось, аккуратно спряталась под потолок.

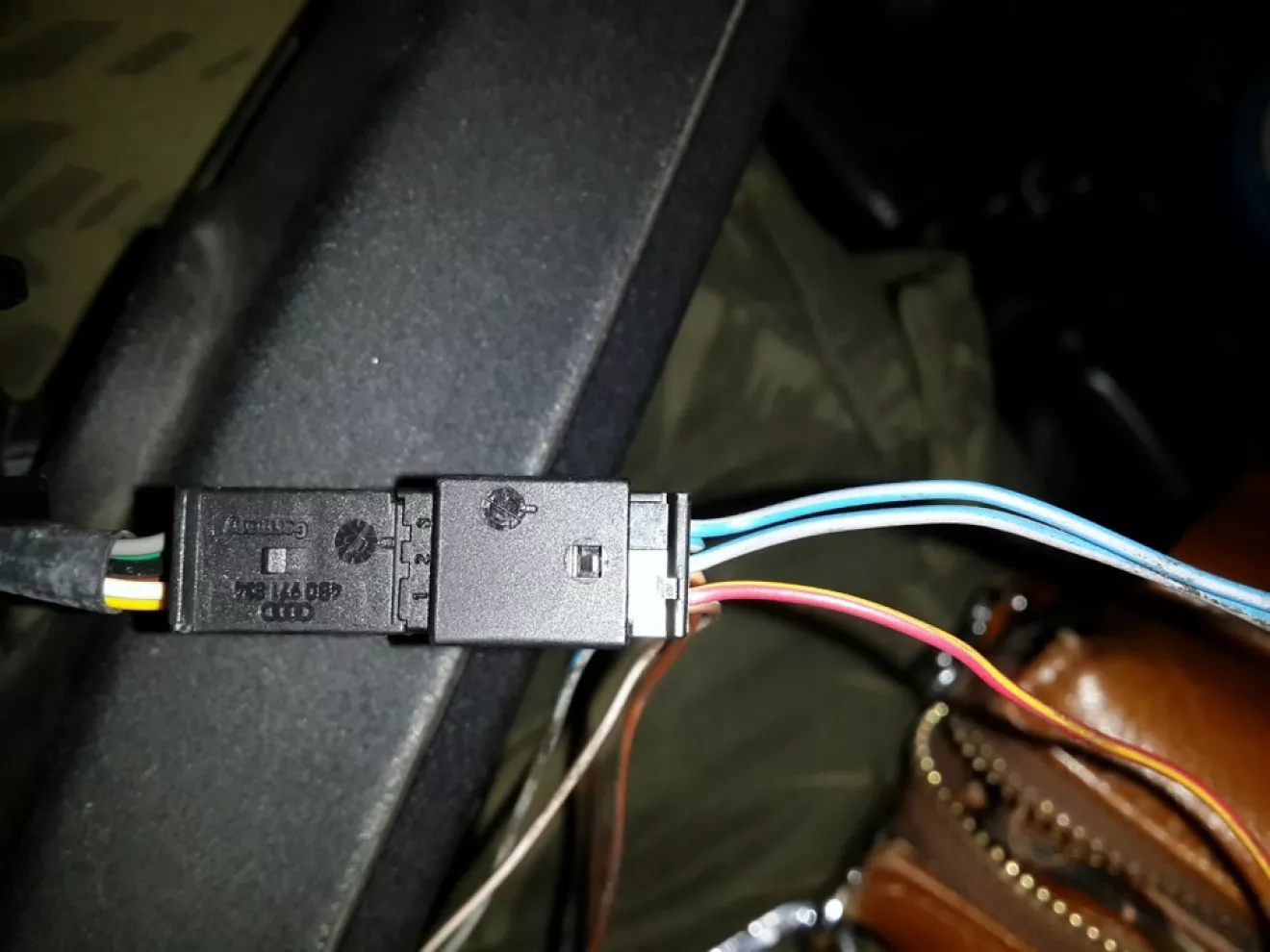

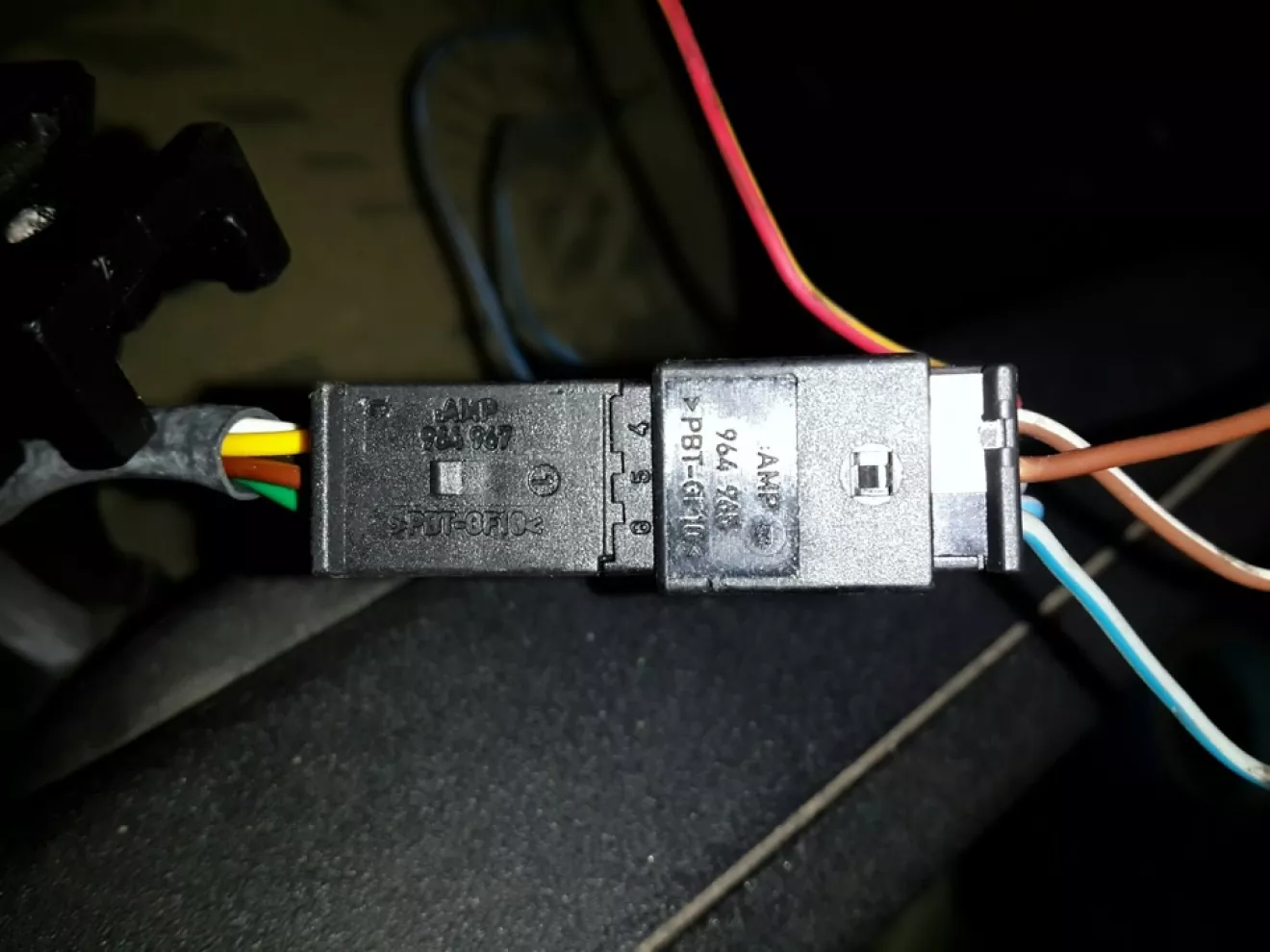

По подключению в моём:
Контакт 1 — красный с жёлтой полосой — плюс от зажигания (берем под торпедой, слева)
Контакт 5 — коричневый — масса
Контакт 4 — коричневый с белой полосой — к проводу на фонари заднего хода (когда включен задний ход зеркало светлеет при любых условиях). Берем тоже под торпедой слева, где перемычка стоит на заднюю. У кого автомат — там релюха какая-то вместо перемычки. Я пока не стал тянуть его. Подкинул его на минус для пробы и зеркало действительно не темнело.
Контакт 3 — серый с двумя голубыми по бокам полосками — подключается плюс плафона салонного, чтоб при его включении зеркало не темнело.
Контакты 2 и 6 — голубые с двумя серыми по бокам — управление затемнением боковых зеркал. У меня зеркала от S8 d2 установлены, но они без антиблика, провода внутри есть, а сами стекляшки обчные… загорелся найти нужные стекляшки теперь на них)))

Устанавливаем все на место, закрываем пластиковым декором и готово)

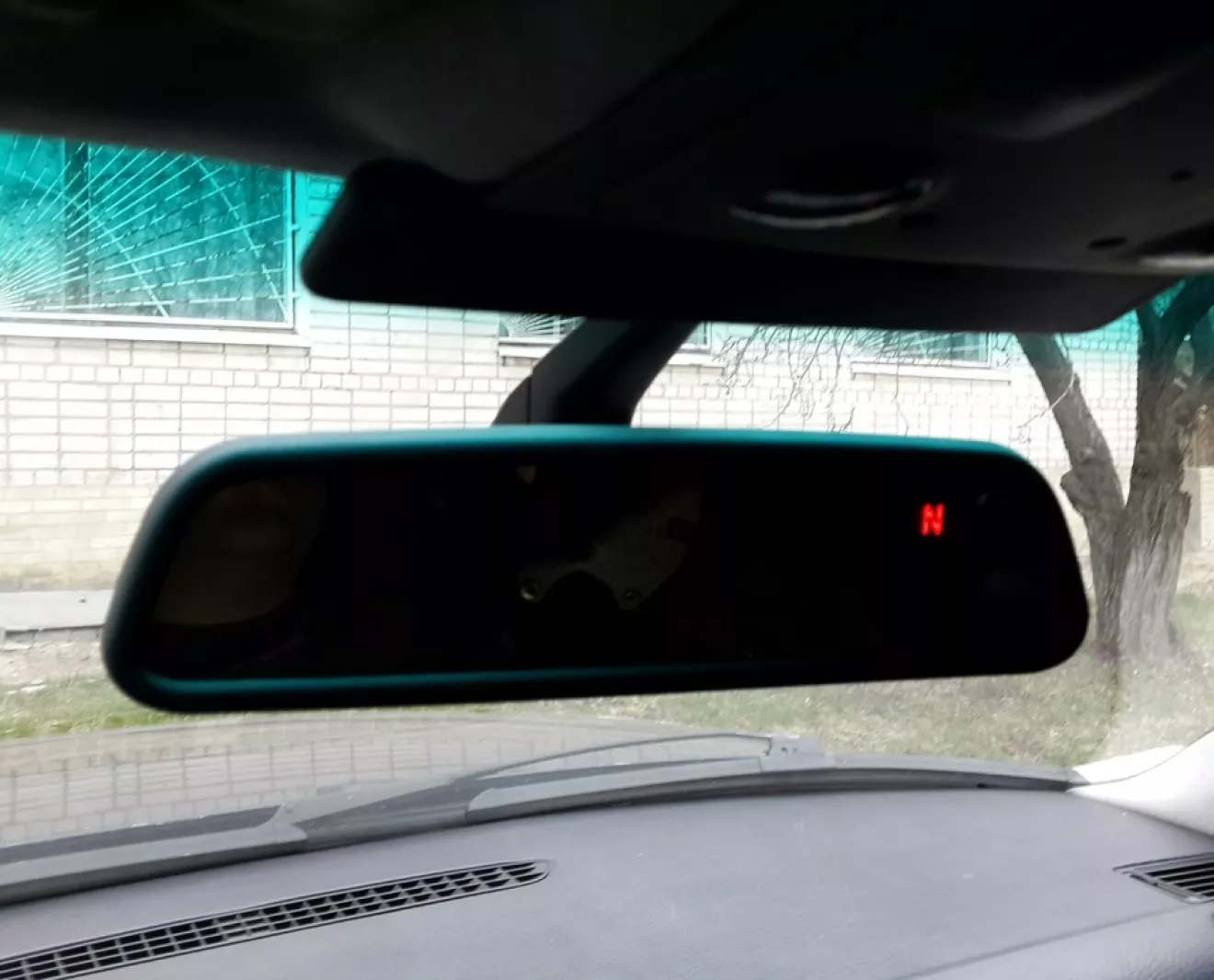

Зеркало показывает следующее:
N: North (север)
NE: North East (северо-восток)
E: East (восток)
SE: South East (юго-восток)
S: South (юг)
SW: South West (юго-запад)
W: West (запад)
NW: North West (северо-запад)

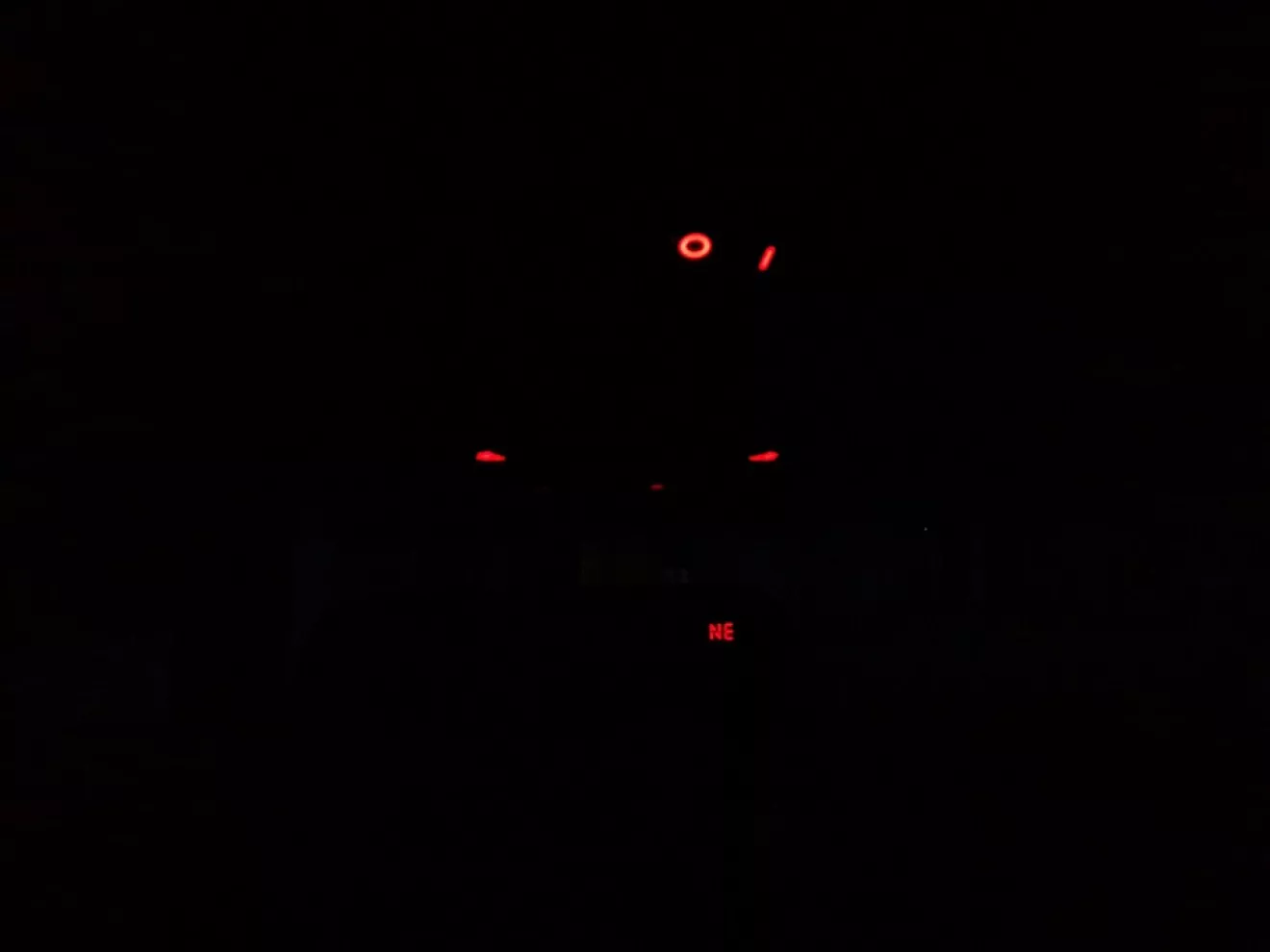

Вид ночью с плафоном от С5

Вечер покатался с зеркалом — прикольная штука — радости как у ребёнка))

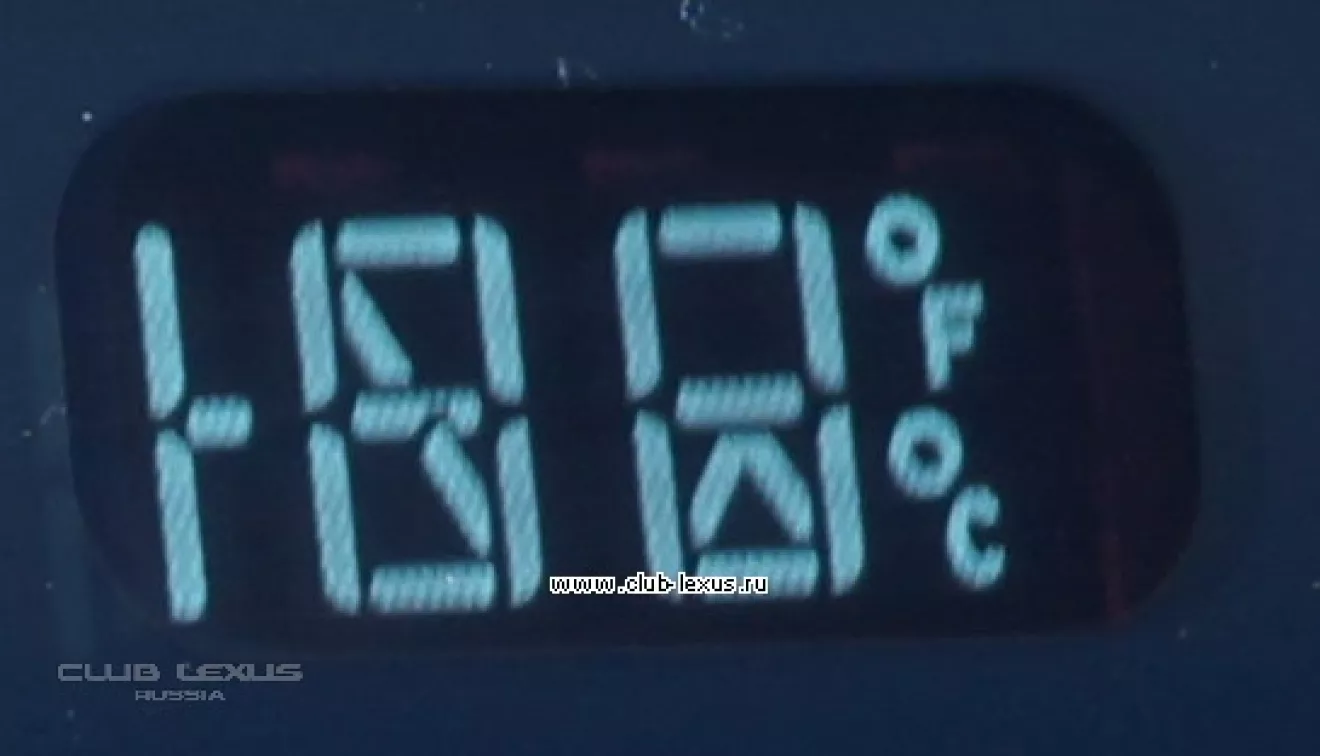

Данное зеркало еще может показывать температуру за бортом, но пока не разбирался как это сделать, получится ли, и стоит ли? если она показывается в приборке…
Фото с нета —
(в лексусе тоже есть такие зеркала… и у бмв… и у… вообщем — много где есть)
— такое показывает на дисплее при включении зажигания. 2 сек после включения зажигания и показывает направление.

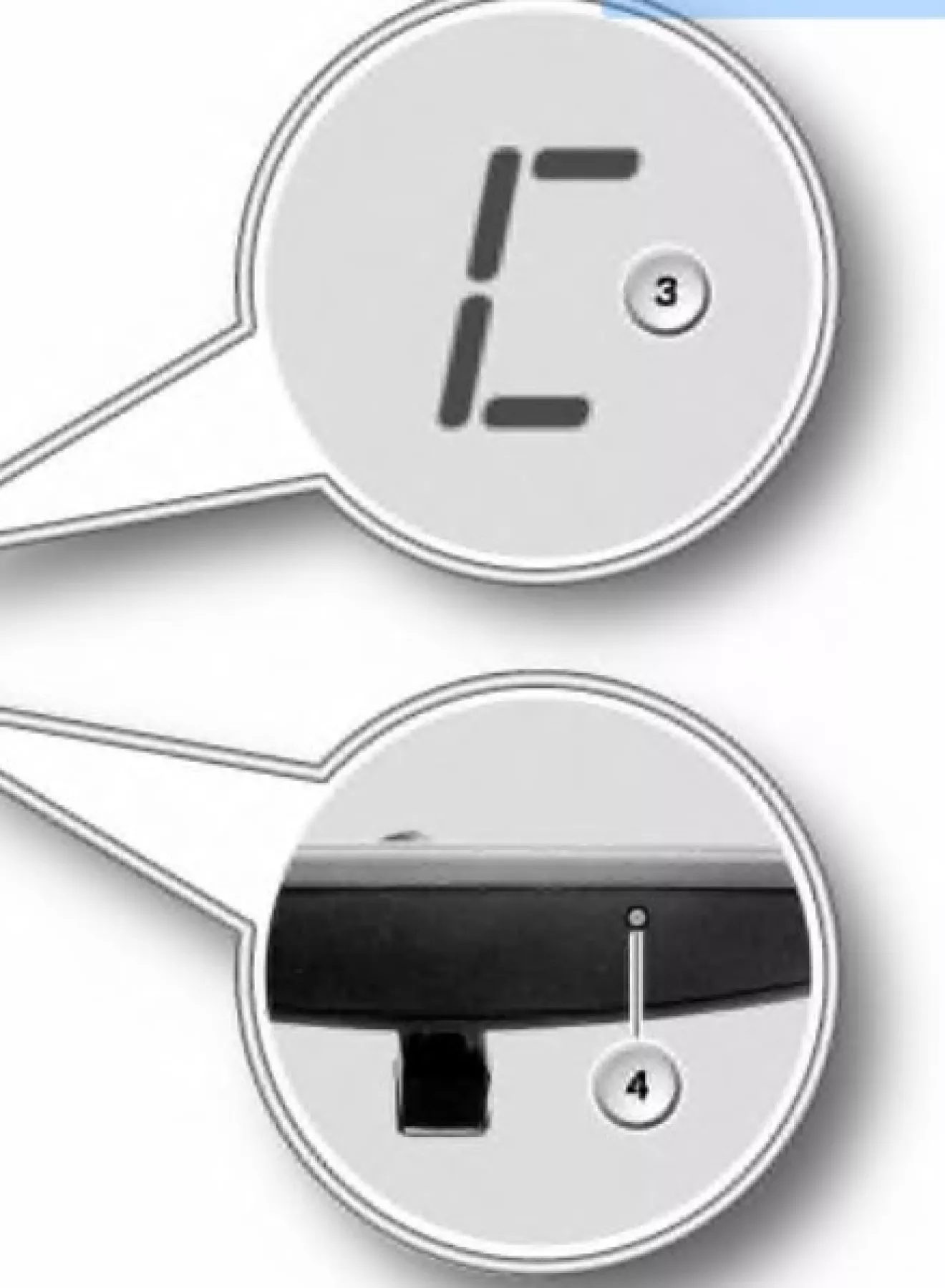

Снизу зеркала, есть кнопочка… в потай… ну и ессно мне захотелось её нажать)))
Подержал, засветилась цифра… клацаю… цифры от 1 до 15 меняются… почухал репу, не зная что это… через 3 сек загорается на табло "С" и никуда не исчезает, чтоб я не делал))) как узнал из нескольких источников — это калибровка))

Если нажали её — нужно поездить по улицам немного и всё настроится… ага))) пол часа круги по городу наматывал)))
залез в нет и начал рыть…
Нарыл нужную инфу !

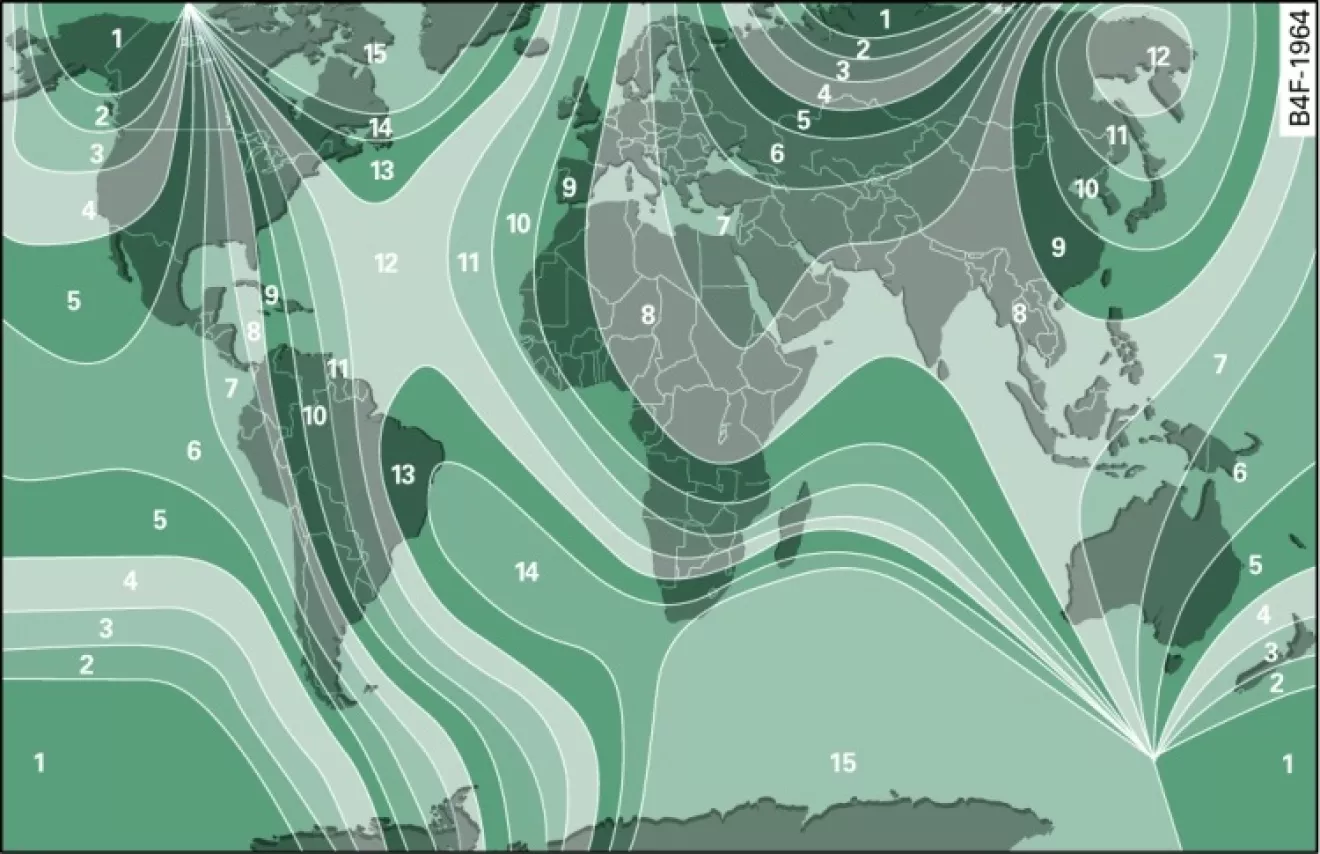

Если вкратце, наша земля поделена на 15 магнитных зон

Я установил в зеркале 6ю зону.
И для калибровки нужно не по дворам кататься, а сделать три круга на первой передаче на холостых на авто вокруг себя.
Как написано на одном сайте — 2 или 3 раза проехать по кругу со скоростью не более 7 км/ч, пока не покажется сторона света (калибровка относительно магнитного поля автомобиля). Круг должен быть не менее двух диаметров поворота.
Действительно, откалибровалось за 2-3 круга и всё хорошо показывает!

Итог: автозатемнение штука нужная от колхозных ксенонщиков, компас ради забавы)))
Нравится набить авто всеми ваговскими и неваговскими фишками)) а их еще столько…))) но наверное уже не для этого авто… прогресс на месте не стоит, нужно стремится дальше…
