Мультимедіа K8523 UIS8581A 6/128 з 360 - квиток в один кінець

Мабуть, чи не вперше, будемо оглядати труп. Я хотів потримати інтригу до середини допису, але навіщо? Хотів взагалі не писати про неї, але таке мені навряд знову попадеться робочим ще колись, тому знайомимося.

Платформа: K8523

Процесор: UIS8581A

Пам'ять: заявлено 6/128Гб (оперативної/постійної)

Огляд 360

LTE, GPS, WiFi - повний фарш.

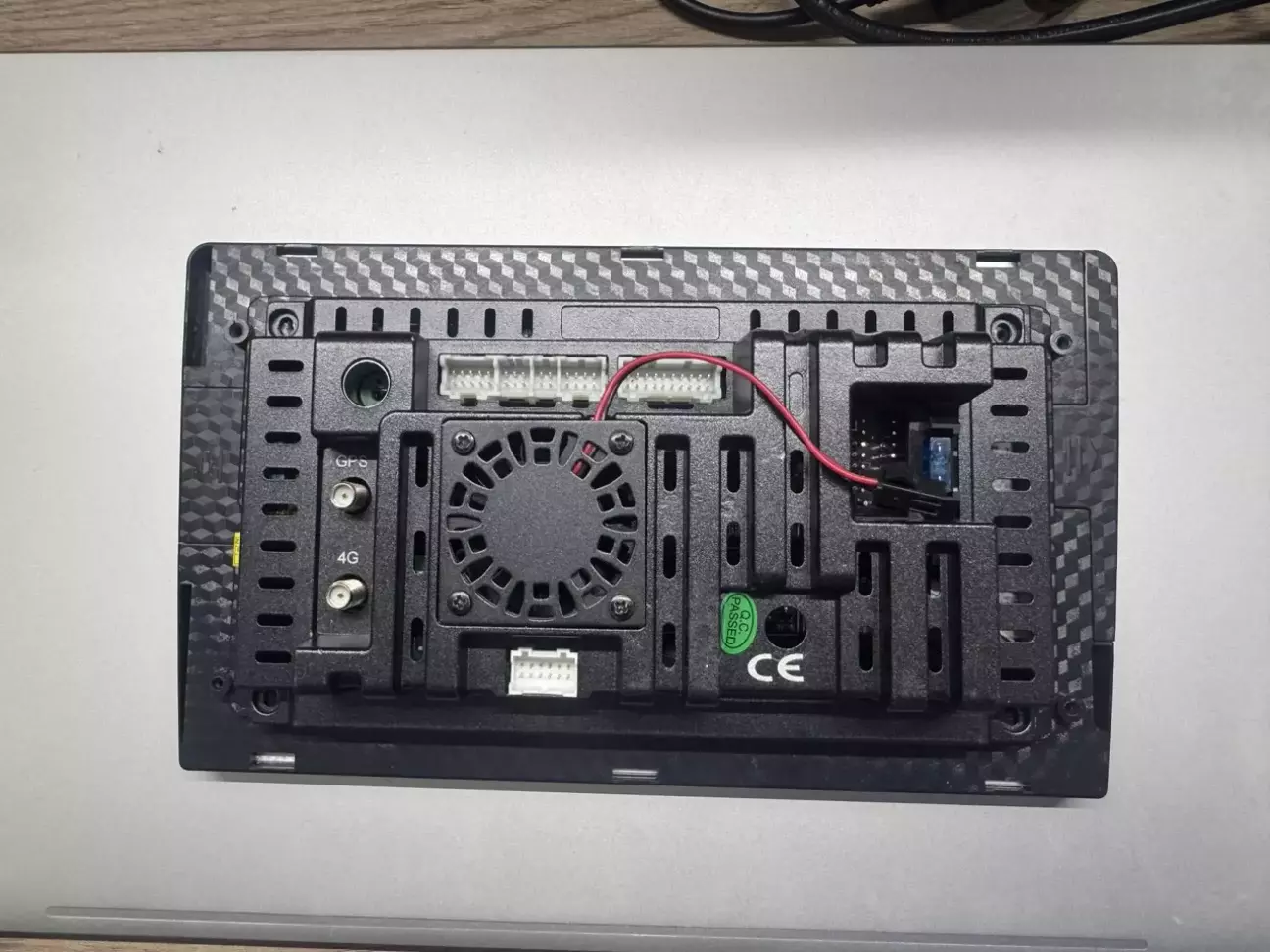

Як завжди, почав розбирати і одразу подумав, що треба фотографувати. Колодка під камери 360 виведена внизу, роз'єми під антени трошки до центру, значить, плата коротенька.

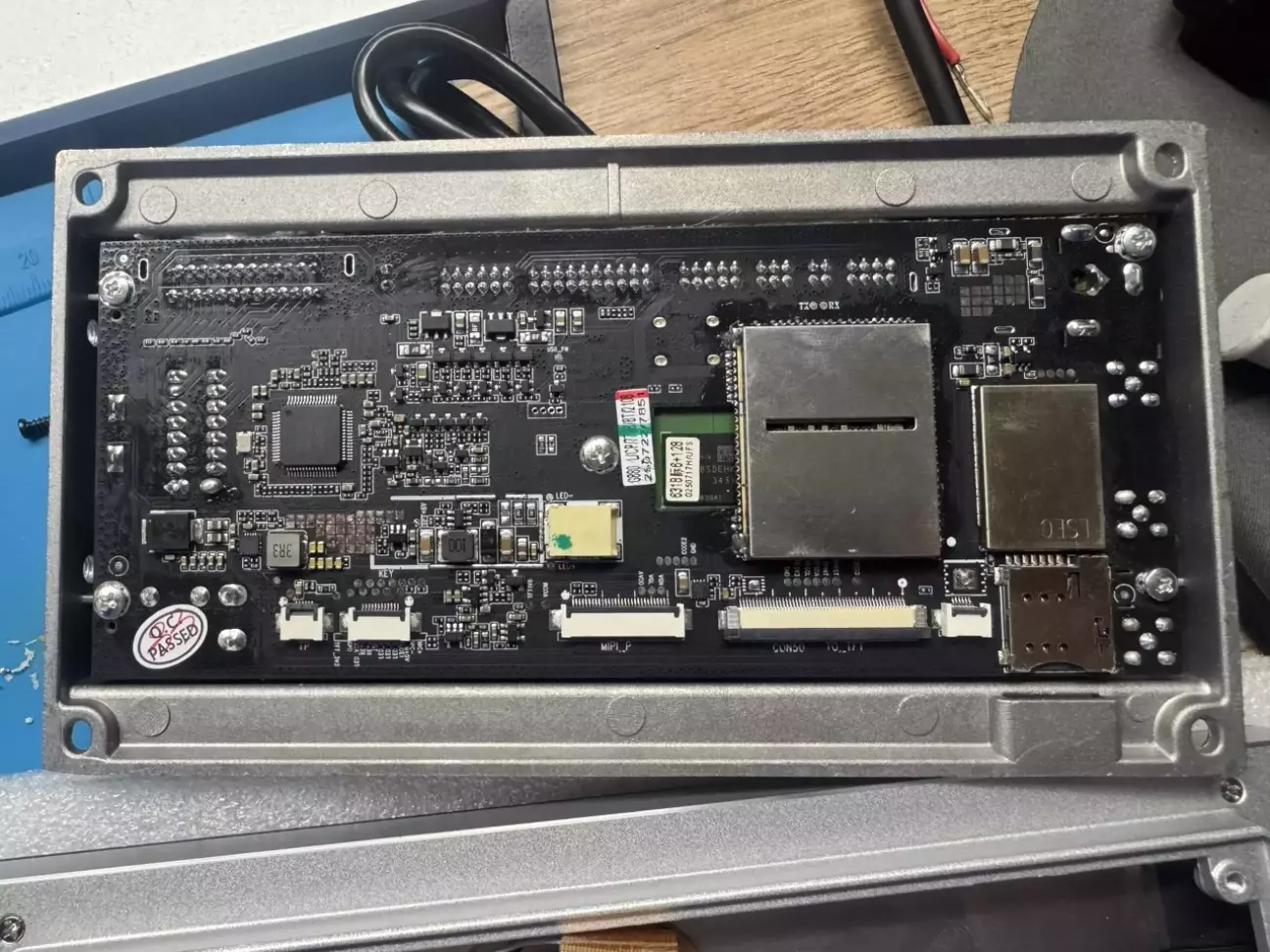

Ну так, плата невеличка, з цієї сторони особливо нічого цікавого. Одразу прошу вибачення за брудний килимок, фото дороблялися після закінчення робочого дня. Був вибір - прибрати все і лягти спати, чи дофотографувати плату, щоби зробити допис.

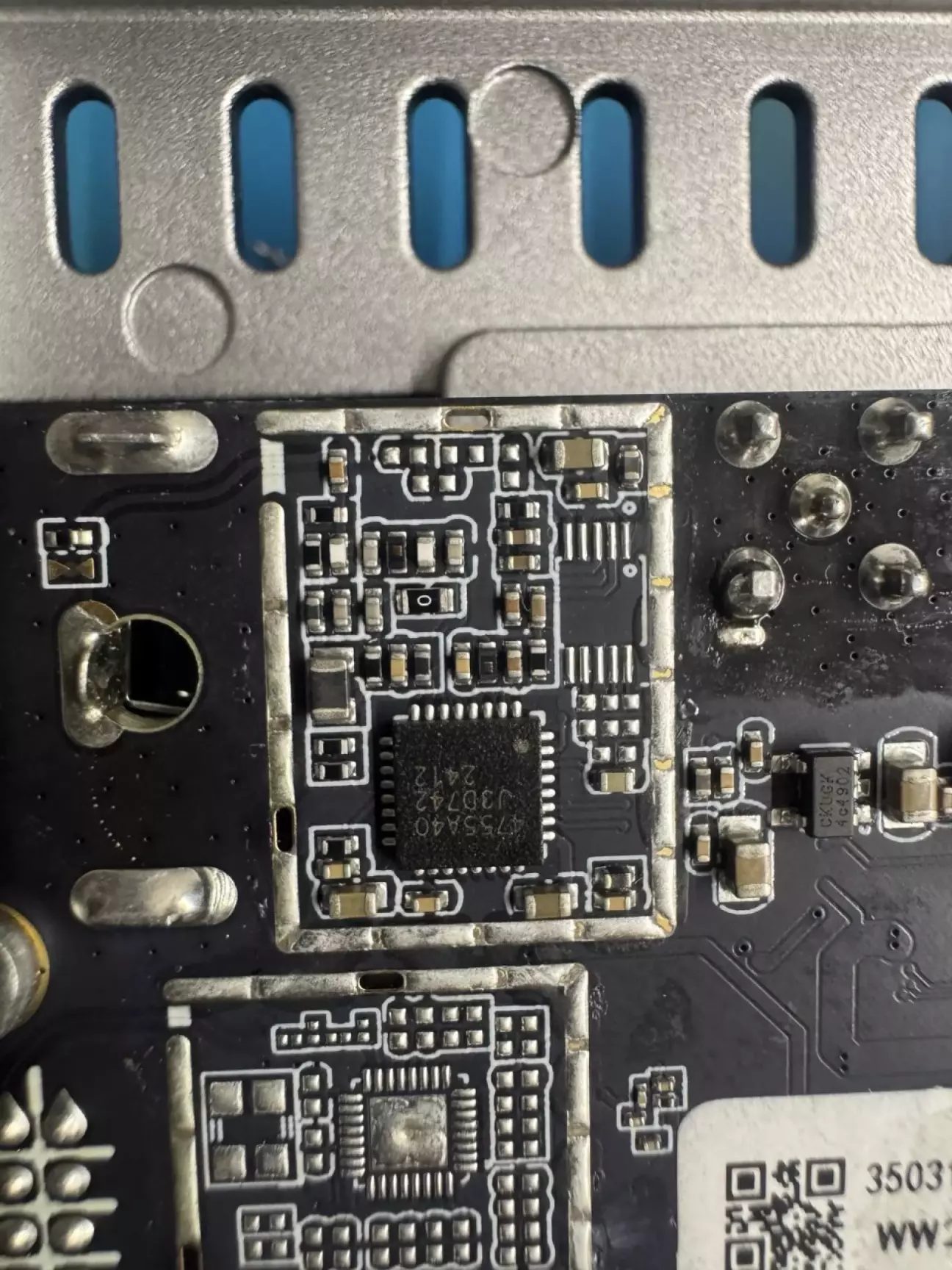

Окрім радіомодуля SI4755 - найдешевше, що ставиться в мультимедіа.

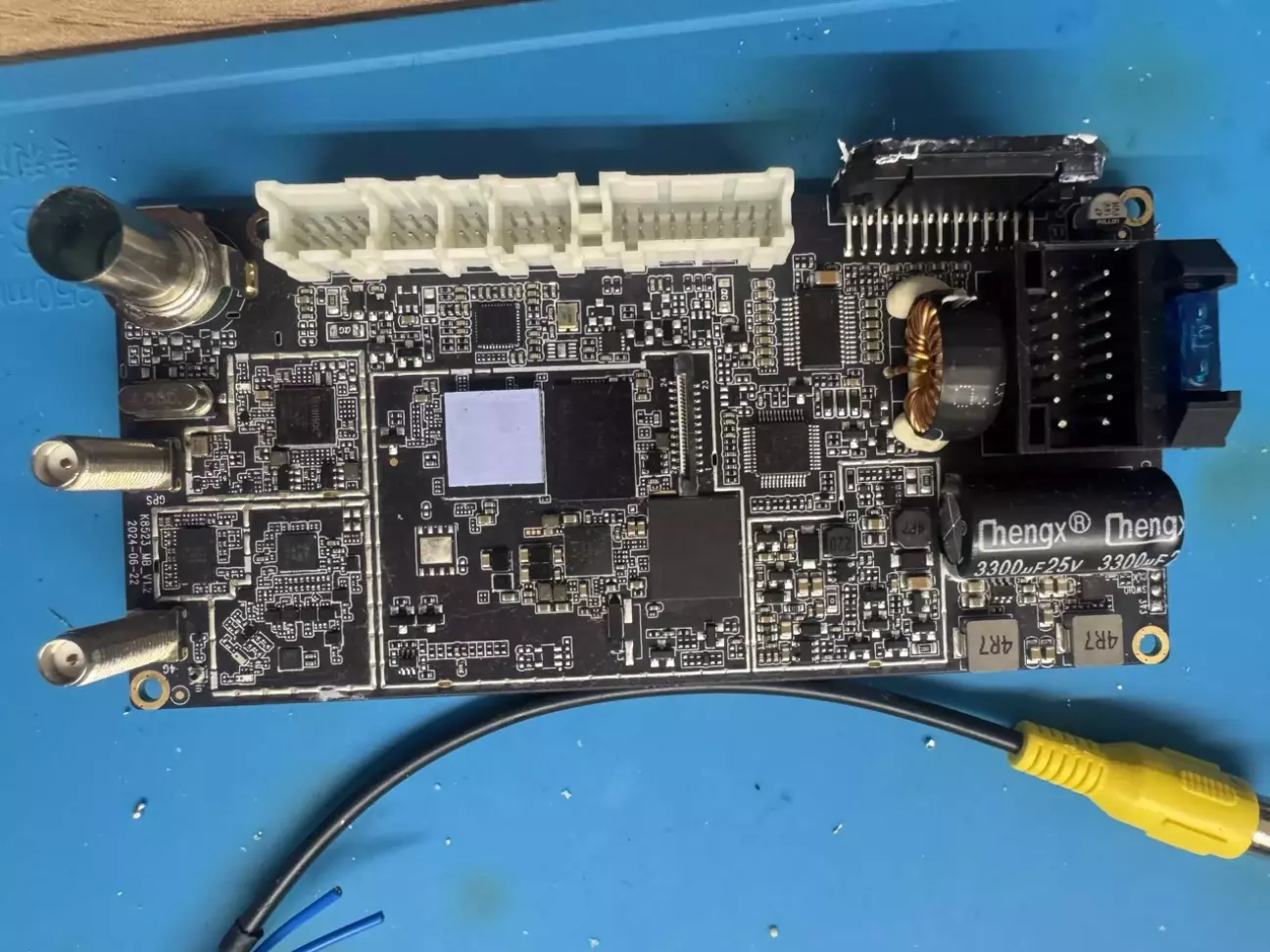

Дістаємо плату. Інша сторона цікавіша. Давайте вивчати детально.

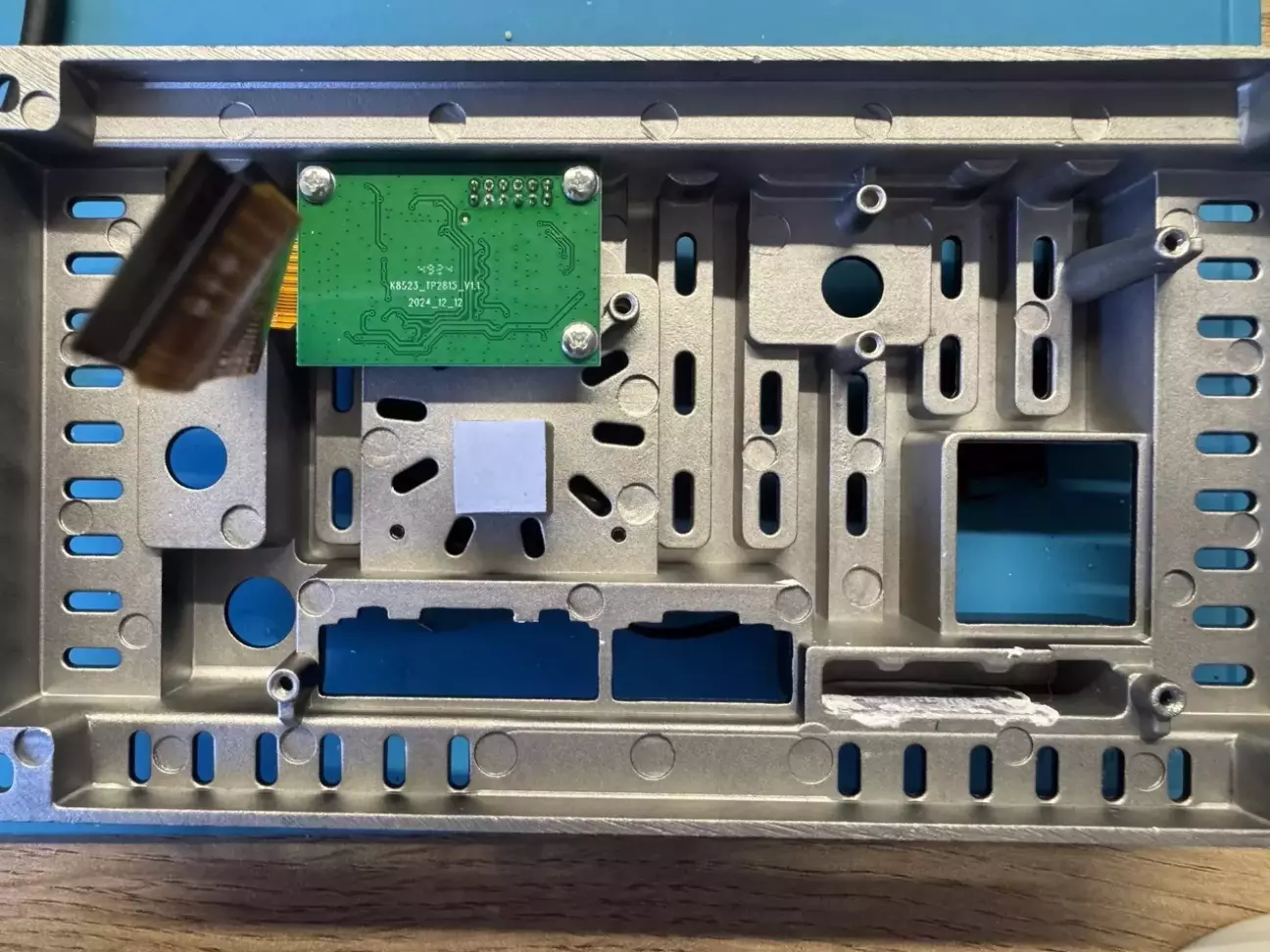

На радіаторі термопрокладка з процесора і (переклав) і зелена платка 360, на шлейфику.

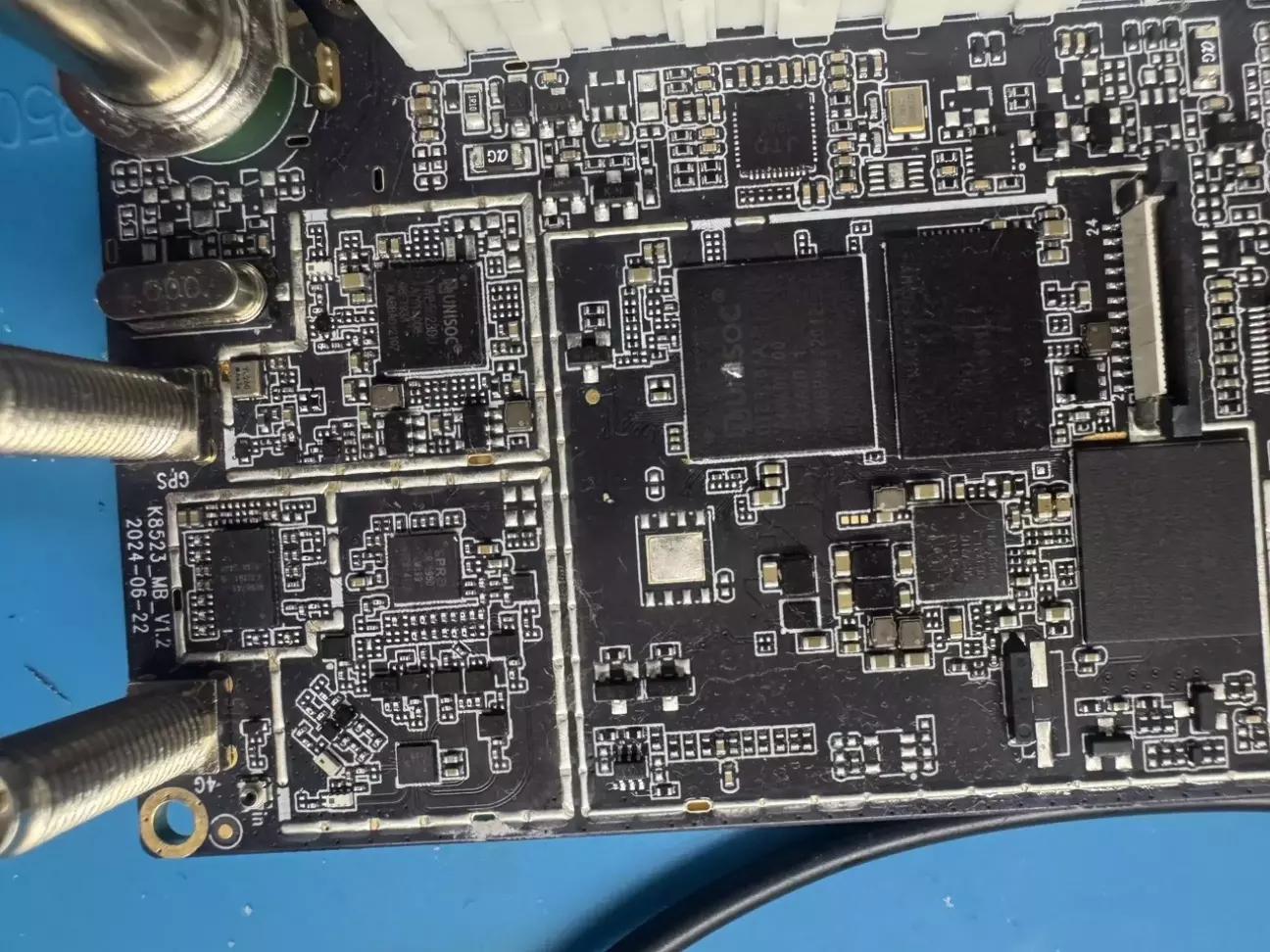

Перше, що кидається в очі, - мікросхема оперативної пам'яті плаває у флюсі. Так, ця мультимедіа була до мене в іншому сервісі. Навіщо чіпали оперативку, мені не відомо. Я й не коментую тому їх дій. Можливо, вони в тому сенс бачили. Процесор UIS8581A - ну, мабуть, тут і має бути, раз в описі є. LTE, WIFI I Bluetooth  стандартні від Unisoc/Spreadrtum, все добре і як в FYT UIS7862 чи  FYT UIS8581A.

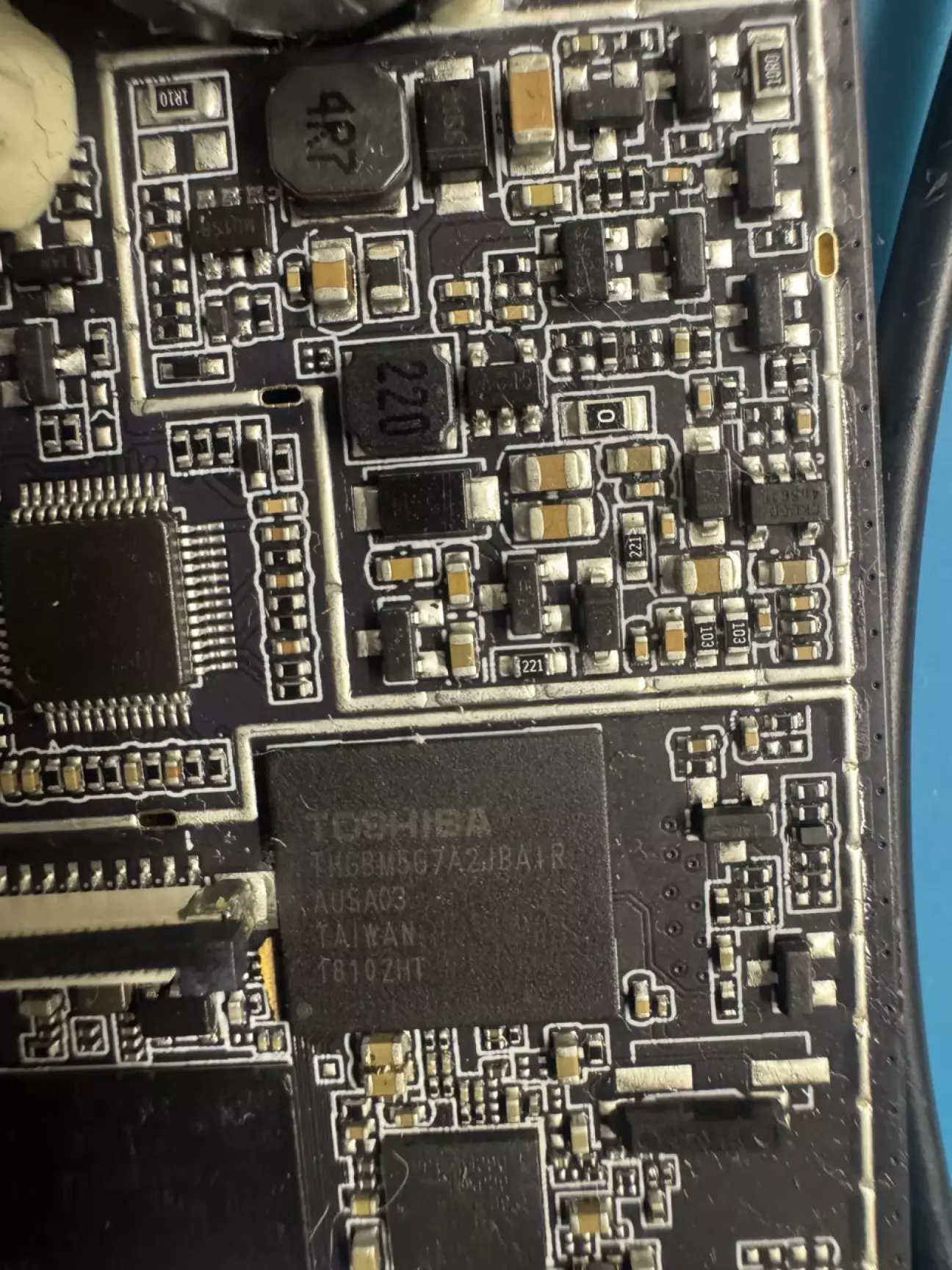

Постійна пам'ять від Toshiba (похвально) але THGBM5G7A2JBAIR це не 128 а 64Гб. Наїлися…

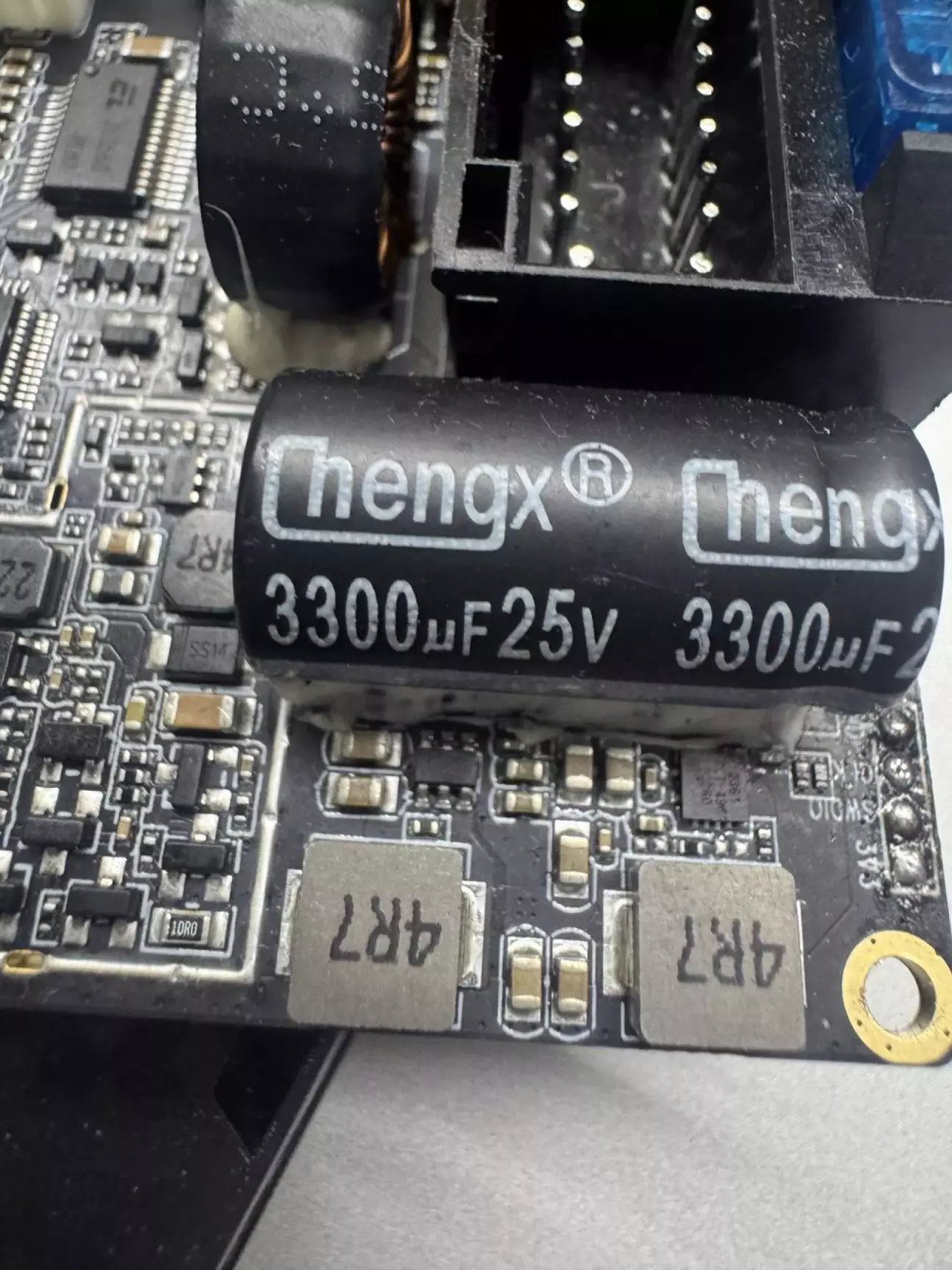

Конденсатор на 3300мкФ, що очікувано.

Навозюкав термопастою і стер, щоби побачити маркування SKhynix H54GE6CYR - 6Гб все чесно.

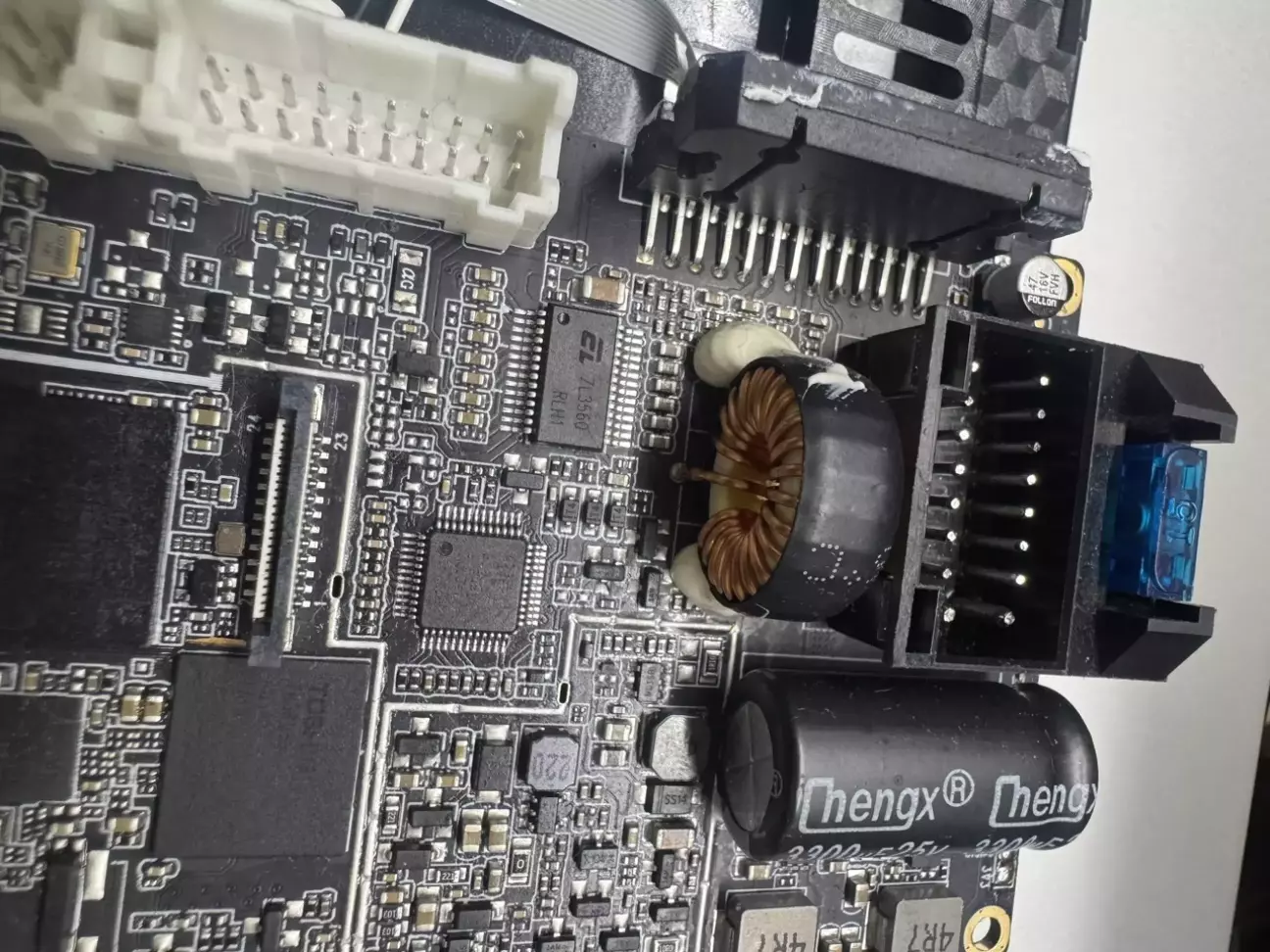

MCU стандартний, замість DSP якась затичка:  ZL3560. 3.5 долара за шт в роздріб в Китаї. Кому дуже цікаво, шукайте даташит, але в описі написано Audio Processor, без Digital. Ну і розʼєм модуля 360 стримить як болячка. Щось фото підсилювача немає крупним планом але там YD7388 (гівна шмат).

Йдемо до модуля 360: він тут на платі, заточеній під цю платформу, TechPoint TP2815. Але так як процесор UIS8581A , то про 1080p забули, тільки 720 p.

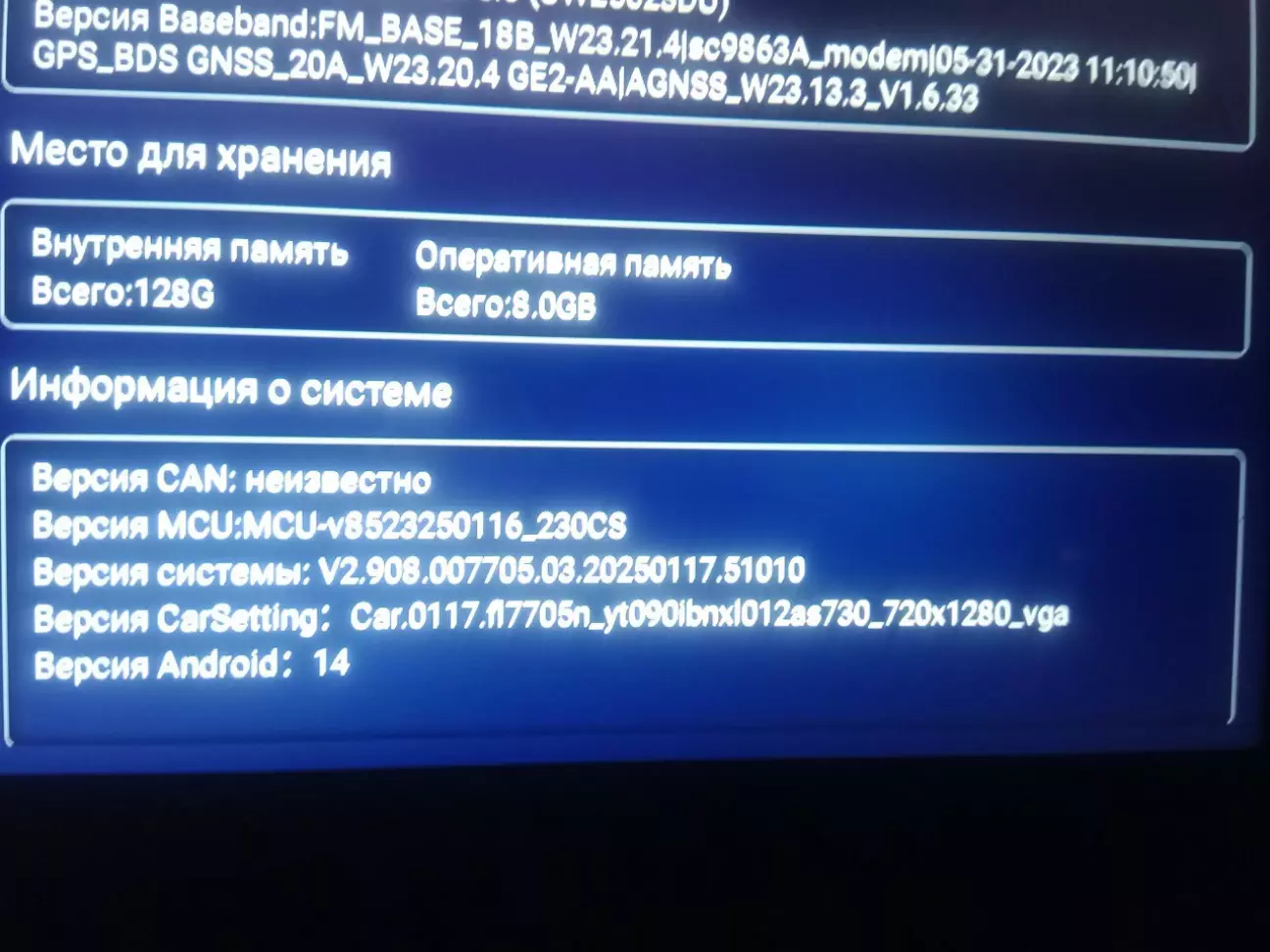

Нагадаю, що пристрій мертвий і після іншого сервісу. Тому почав гуглити для вас: і аж два коротких записи на 4pda, де просять прошивку і відео одне на youtube. Звідти видно, що це один із фейкових Topway. Я не знаю, скільки памʼяті було написано тут, але процесор підтримує 6, в інтернетах є фото що в системі намалювали 8

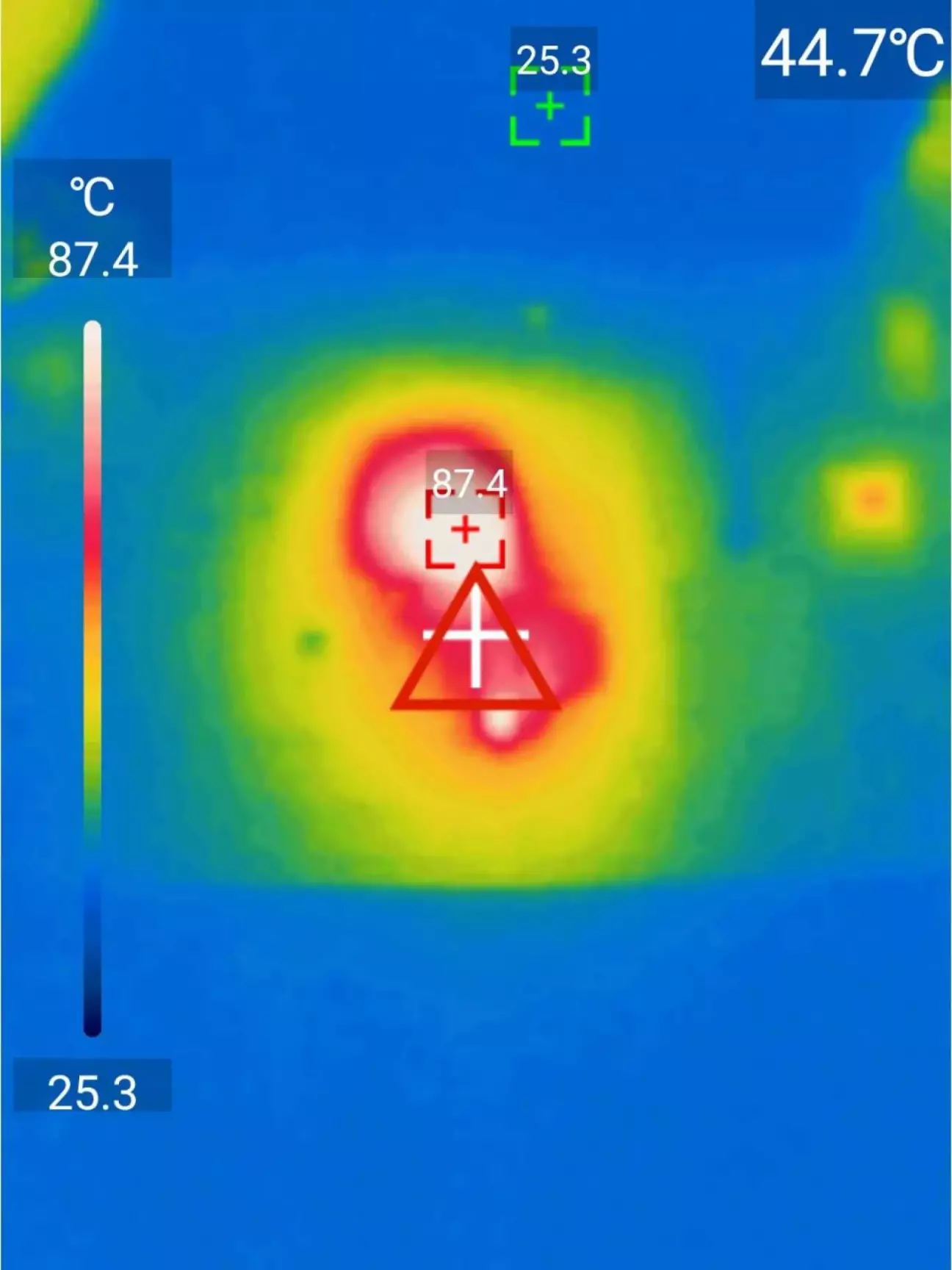

Заміряв мультиметром основні опори, включив тепловізор і спробував запустити мультимедіа. Процесор розкалюється миттєво до 90 градусів.

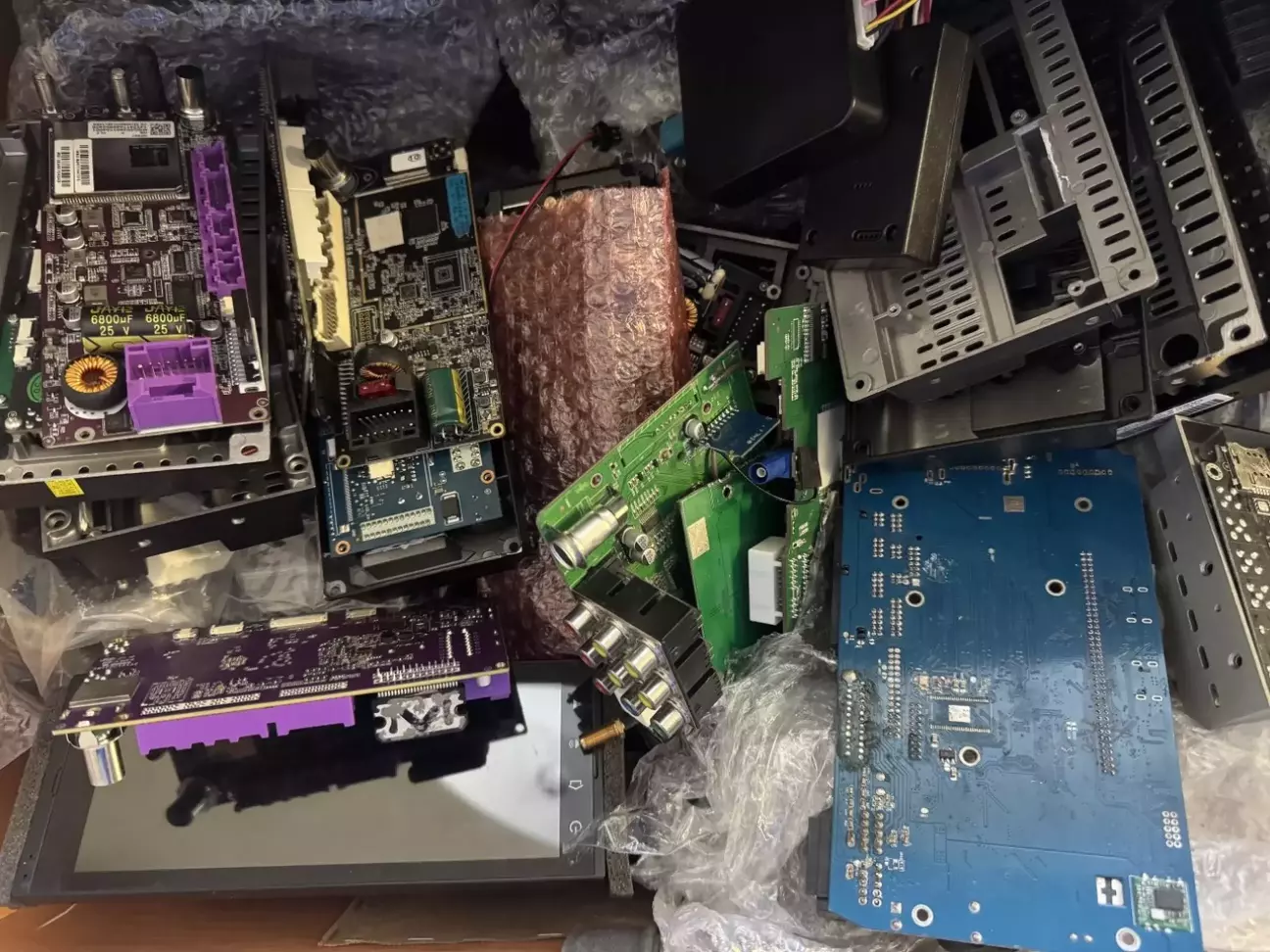

Процесор і пам'ять тут підшиті один до одного. Прошивок і дампів немає.Тому плата з дозволу власника відправляється в моє (с)кладовище. Не переживайте, дисплей, що валяється внизу, теж мертвий, та 1 дін мультимедіа лежить на донори. Не викидаю, бо ні-ні, тай щось зняти з плати треба, а там на дисплеї своя платка теж є.

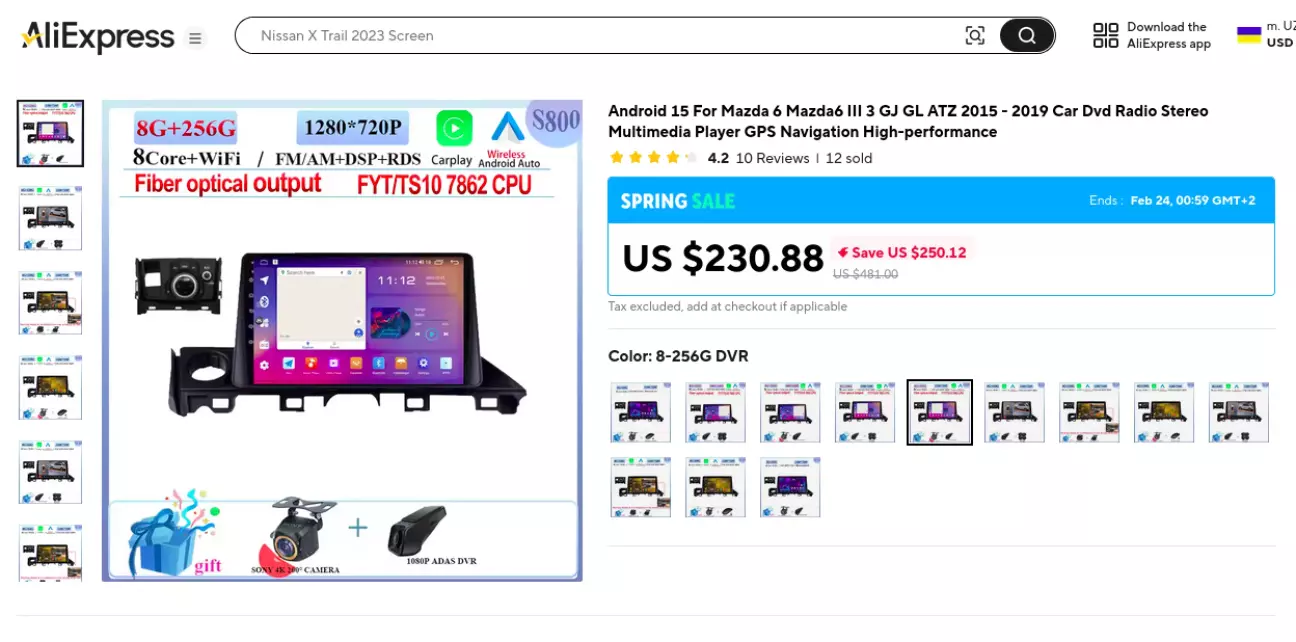

Власник дав посилання на лот на Алі. Сьогодні мені чешеться влаштувати розбір. Ну поїхали. Еквілібристика починається з того, що в одному лоті в перемішку є таке, що називається FYT/Topway. Ціна на це низька, але під розпродаж може бути в цілому, хоча ніхто притомний цей комплект з 8/256 ГБ пам'яті, якщо він відповідатиме дійсності, за менш ніж 300 доларів в Китаї продавати не буде. Послуги пошти продавець оцінив в 15 доларів.

І от в перемішку є отакий чудовий варіант, котрий, власне, і був куплений. Тут уже немає напису FYT/Topway. Ой як гарно...

Тепер розбираємо далі. Рамка під Mazda 6 чимала, тому достака буде десь 35 доларів. З лоту ми бачимо, що власнику вона стала в 210 (196 + 15 доставка приблизно).

210 мінус 35 - на магнітолу вже лишилося 175. Комплект камер для 360, я певен, що нормальних не покладуть, але мінімум 30 доларів порахують. вже 145. Рамка з канбоксом - рамка велика, та ще і з джойстиком мінімум 50 в закупці буде. Ну от, 95 маємо. Мало не забув, там ще в подарунок говнореєстратор - мінімум 10. Гола голова виходить 85 доларів в Китаї або 105–110, якщо цю голу голову доставити в Україну. І це ж продавець на ній заробив, і маркетплейс. На заводі вона б коштувала 45, 15 з котрих - дисплей.  Все решта - мішура, але з тої мішури рамка таки нам потрібна.

Думайте, рахуйте. Пропрацювала ця мультимедіа аж два місяці і успішно відригнула.

Починаємо найправильніший ремонт. Оскільки рамку з канбоксом і камерами вже куплено, не вистачає голови. Я запропонував залишити старий дисплей 1280*720 і підкинути іншу материнську плату, але його лишили мені на донори (я його викупив), а взамін попросили 9 дюймів 2000*1200.

Тому (красива) коробка, а в ній не менш красива FYT UIS7870SC YL880 6/128 з 360.

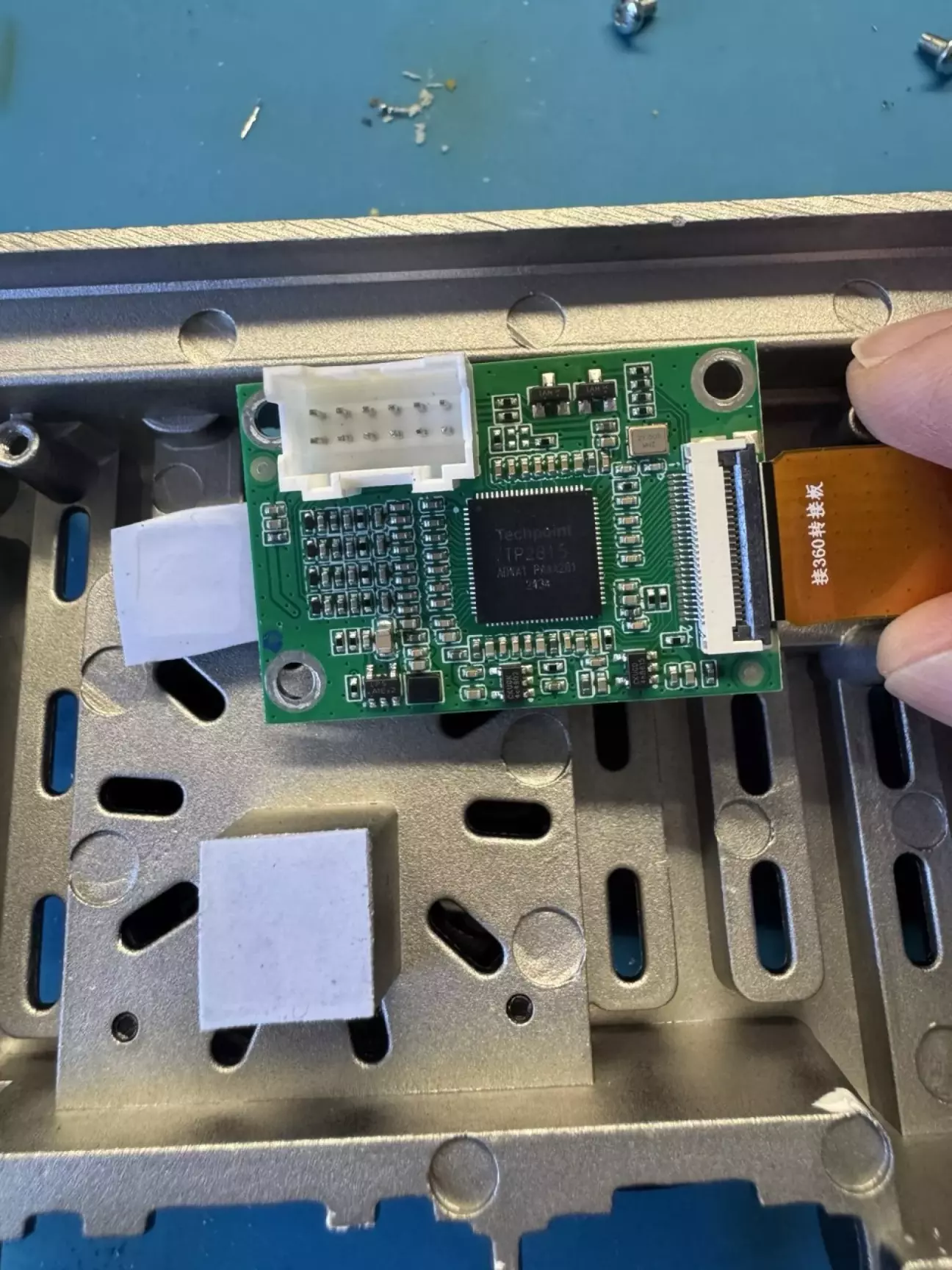

Але ми її швидко розбираємо і бачимо модуль 360. Хто хоче детально роздивитися компоненти, - це було вже тут.

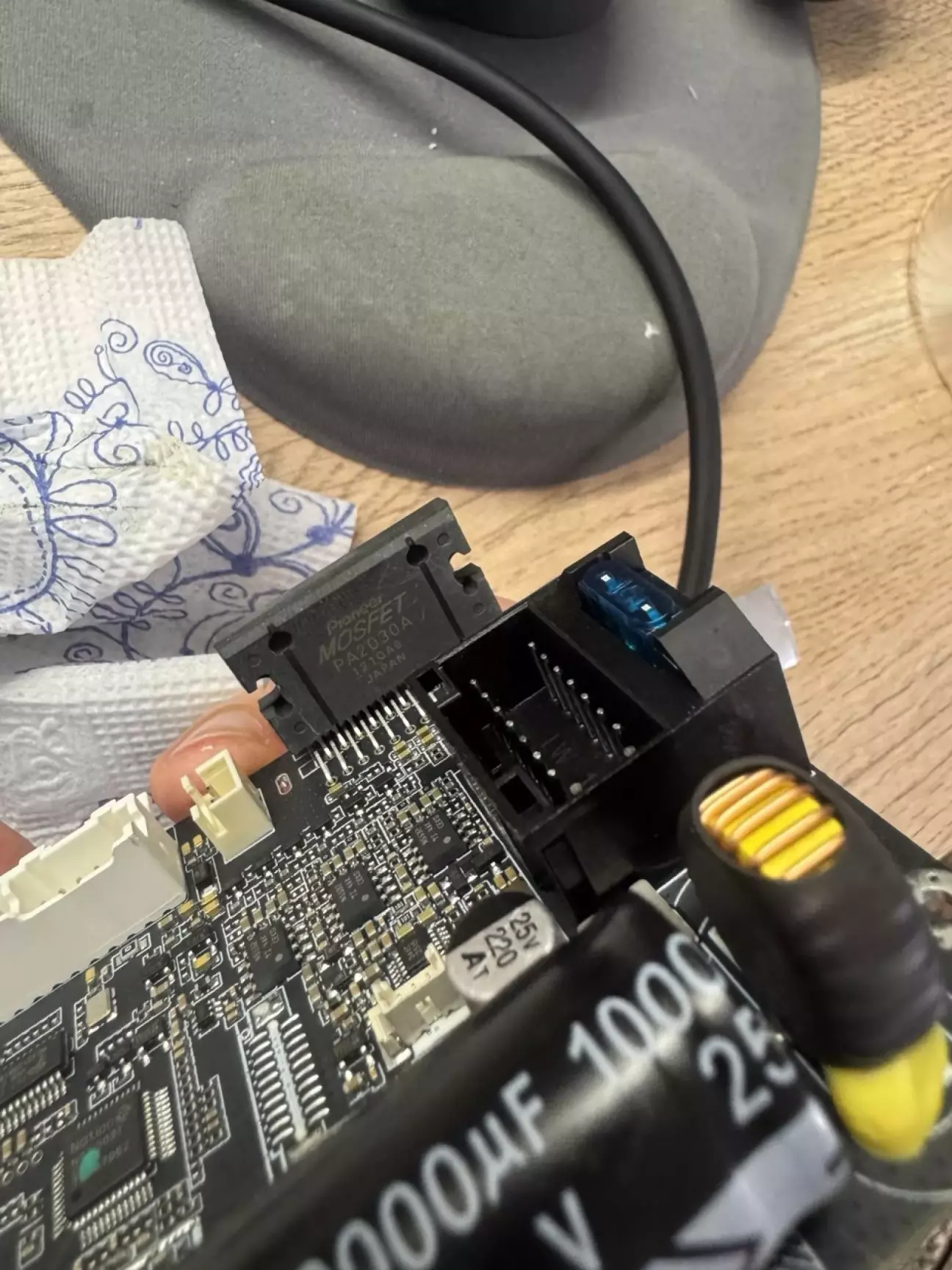

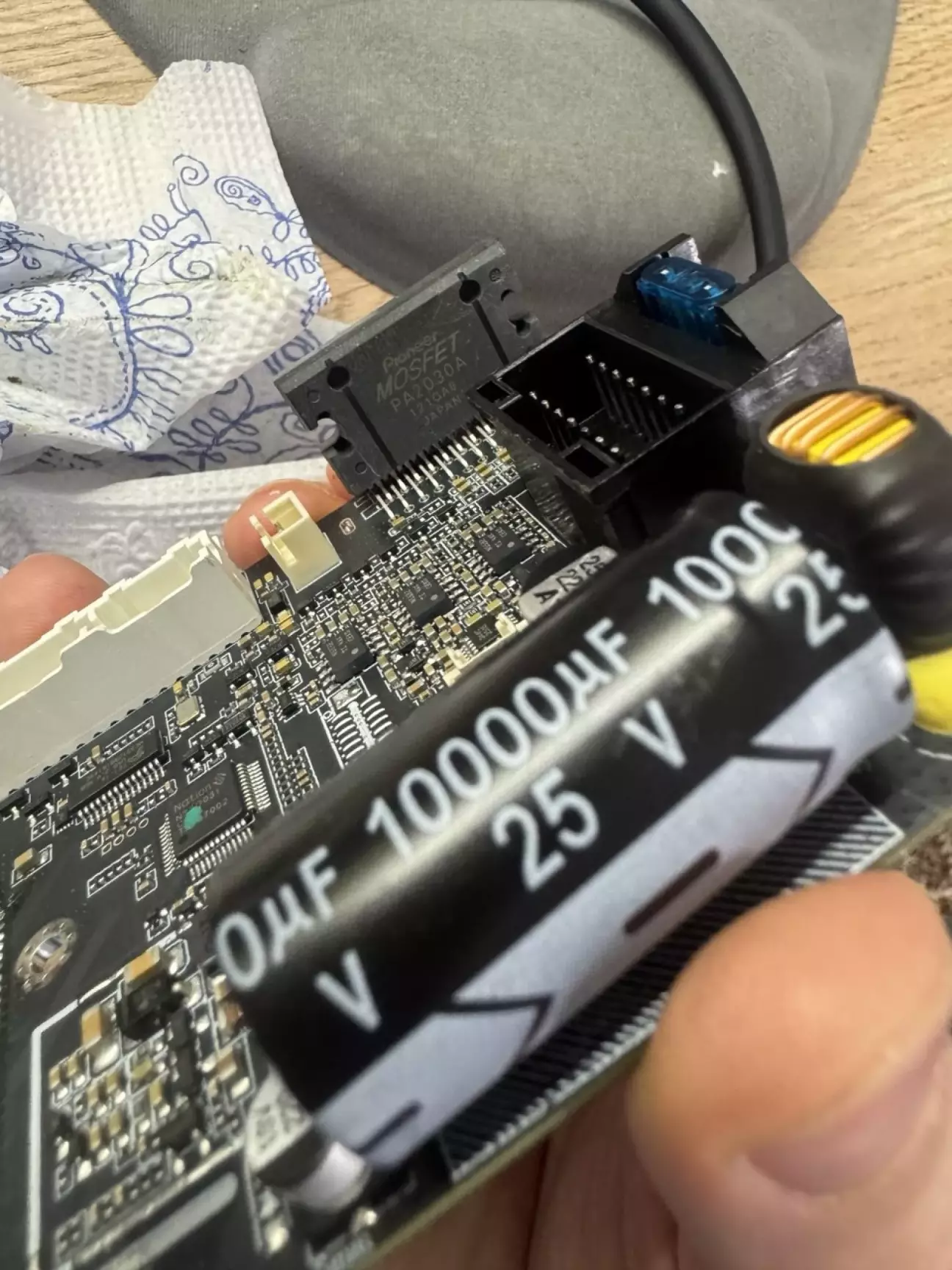

Міняємо TDA7851L на Pioneer PA2030A.

Про конденсатор не забуваємо.

Збираємо і тестуємо.

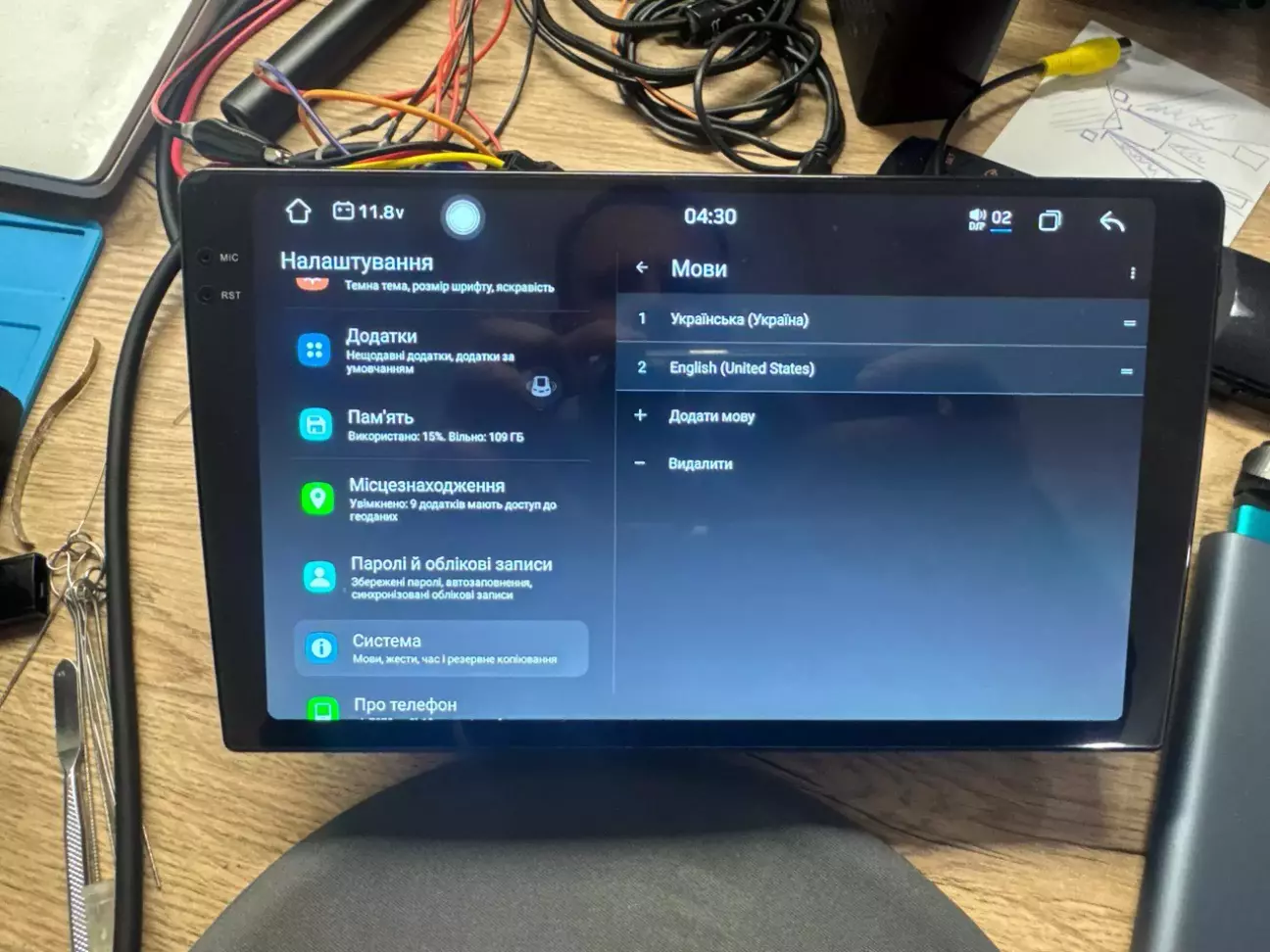

Встановили українську мову інтерфейсу.

І поїхало трудитися новому власнику в його авто.

Я не знаю, скільки ще коштів потрачено на перший сервіс, чи тратилися гроші на встановлення, але тепер вся ця історія вже виглядає на 570 доларів по залізу (фактично куплено дві шт., друга дорожча, з моєю модифікацією) + мої руки-крюки теж коштували грошей.

На Алі купувати можна, іноді там дешевше, але отаке бува, особливо коли магазин зветься "Nevegetor Franchised Store". Моя місія - показати і застререгти. Гарні магазини і ціни там є теж, але і про приказку не забуваємо.
