🧱 Основа
Після зварювання ресивера і підбору голови з двигуном почав із базових речей. Потрібно було зробити основу, на якій уся конструкція буде стояти. Робити її було нізчого, і я придбав 2 метри смуги 50мм*4мм, а також кутник 4м в розмірі 50*50*4мм.
Компресор не планується стаціонарним. Додатково замовив дві віброопори мід м16 бол та гайки, колеса та 26мм вісь на 800 мм, переживав чи не буде задовга, але болгарка на місці раптом що. Це дозволить пересувати конструкцію в межах майстерні без переробок у майбутньому.
Також купив магнітний пускач на 18 апмер та трохи кабелю. Була ідея його розмістити між головою і двигуном. Дозамовив ще інші запчастини, в основному автоматику та трубку і зворотній клапан.
Історія просто чудова, продавець каже - це нова пошта так зпапакувала, нова пошта в свою чергу каже - скоч то фірмовий ми так не пакуємо. Після недовгих спроб уникнути відповідальності таки призналися що це в них на складі, через те що трубка "чуть чуть не влазила" - її ідеяльно загнули в 180 градусів. Після чого запропонували мені вигнути її самостійно. Я звичайно відмовився і через декілька днів отримав рівну трубку.

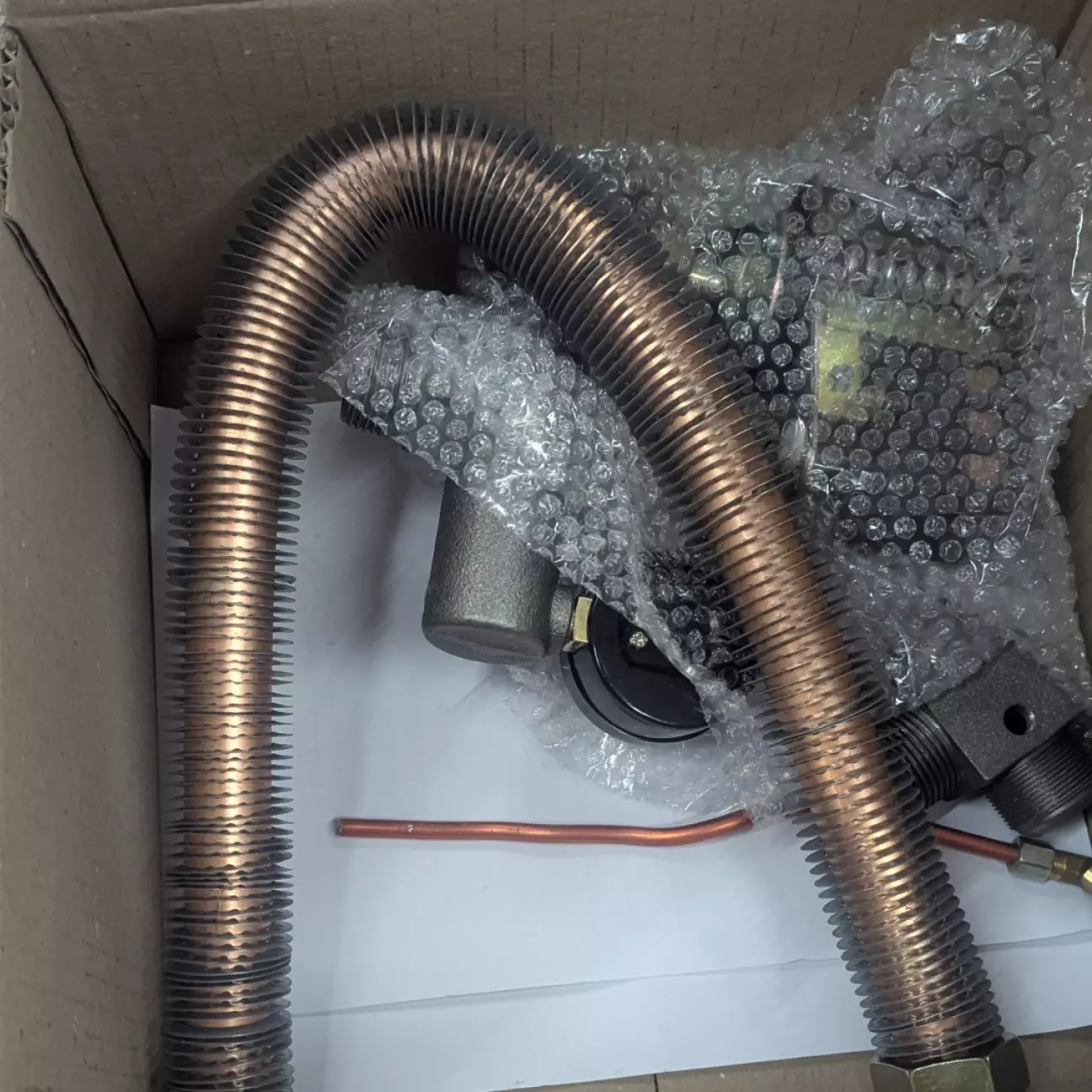

Пакування в середині, добре що нічого не розбилося.
🔩 Рама і опори
Зібрав просту раму і кріплення опор. Основні вимоги - жорсткість і рівна геометрія, без ускладнень. Це суто технічна частина, яка не має впливати на подальшу збірку. Зварив 5 Пешок(3 на верх, 2 на низ), з куточків та смуги. Вийшла така собі основа, також з кутика зробив собі ніби як платформу, ідея була зробити її знімною, щоб нормально відрегулювати голову і двигун без встановлення на компресор. Використав закладні гайки м16.
Оскільки опори з болтом були короткуваті, а найти болта на м16*260мм з повною різльбою проблема, взяв 2 гайки і шпильку тай заварив все до купи, думаю для гіхок більше чим достатньо.

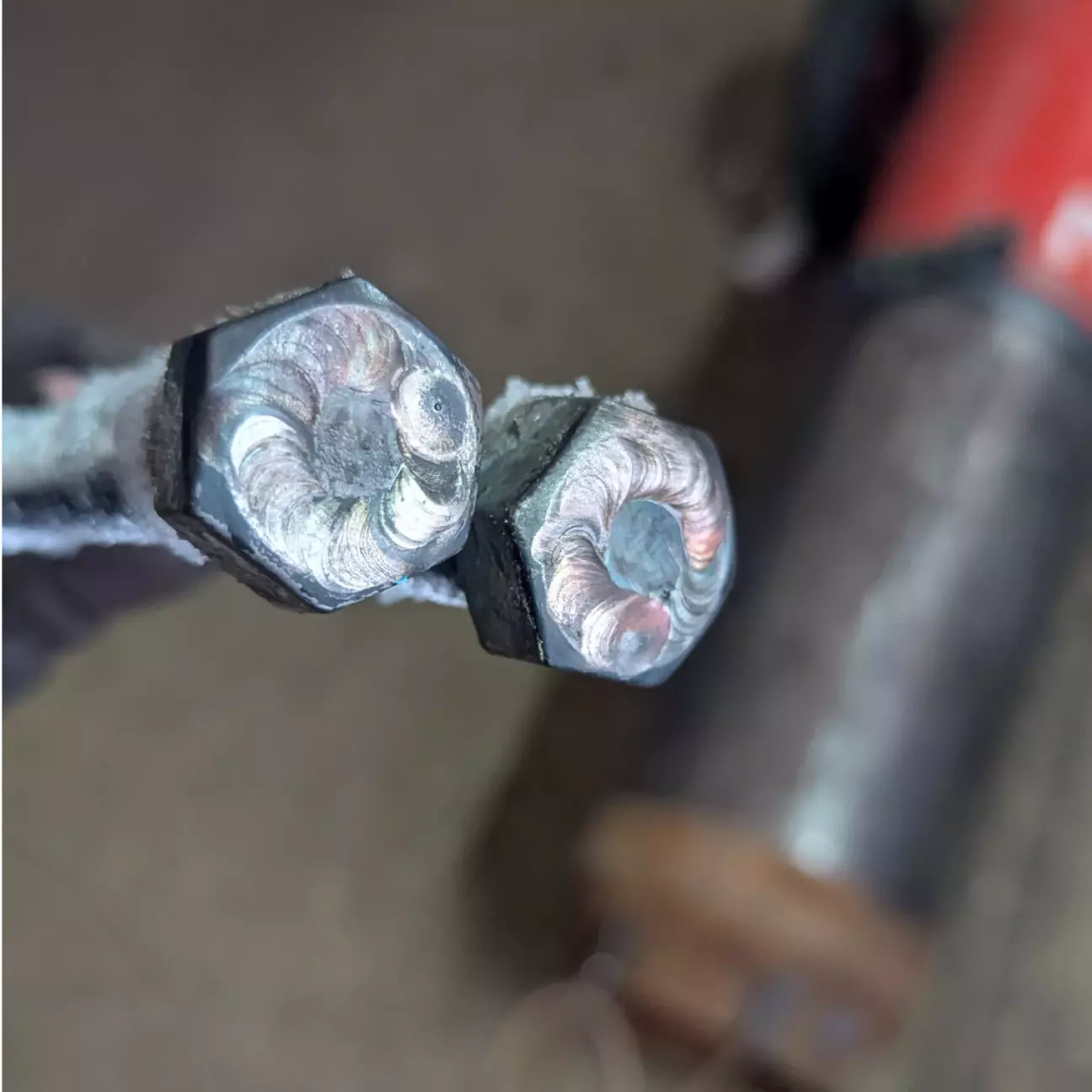

Обварив гайки до шпильки. Дуже цікавий досвід.

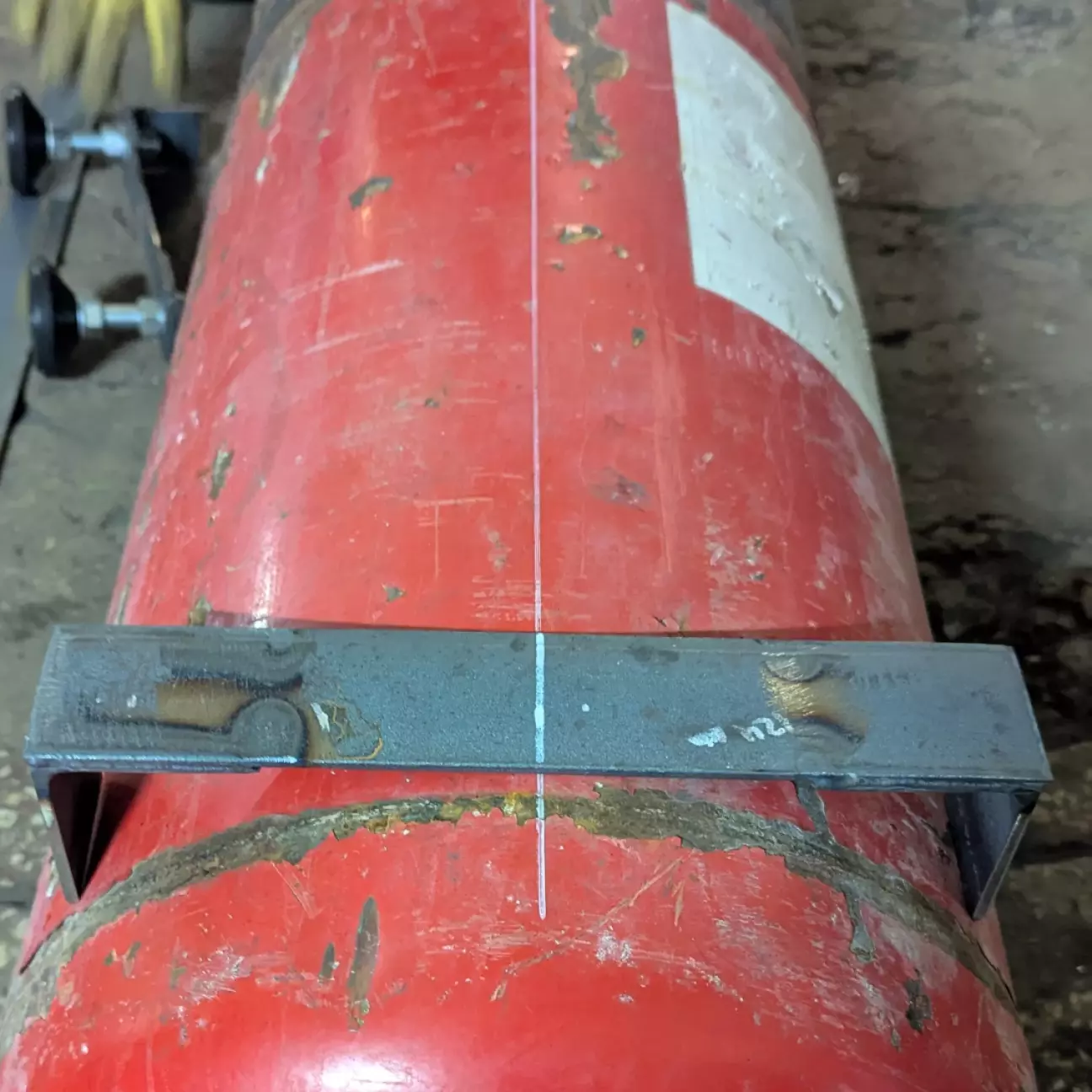

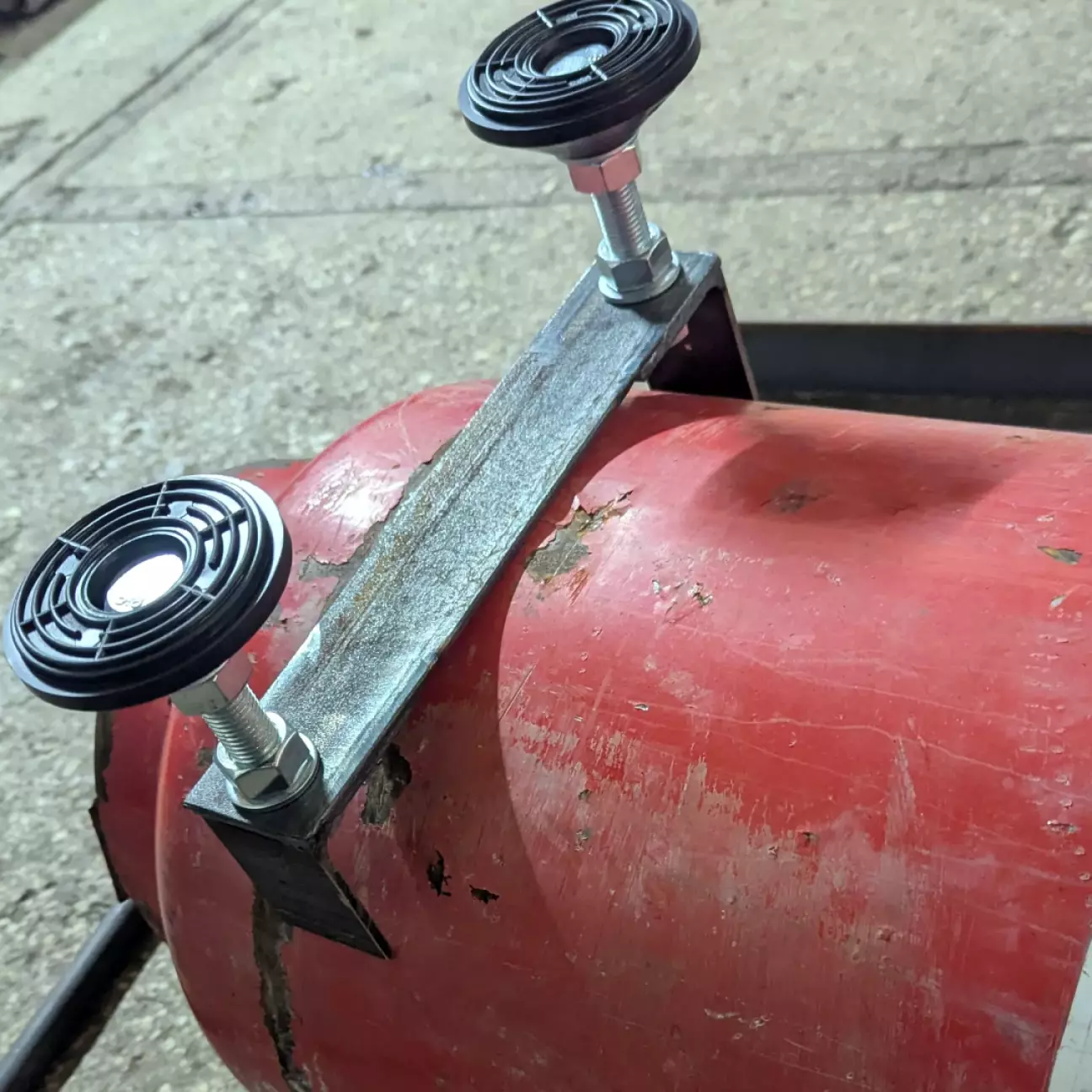

Ось так приблизно це буде приварено до балона. На фоні віська виглядує.

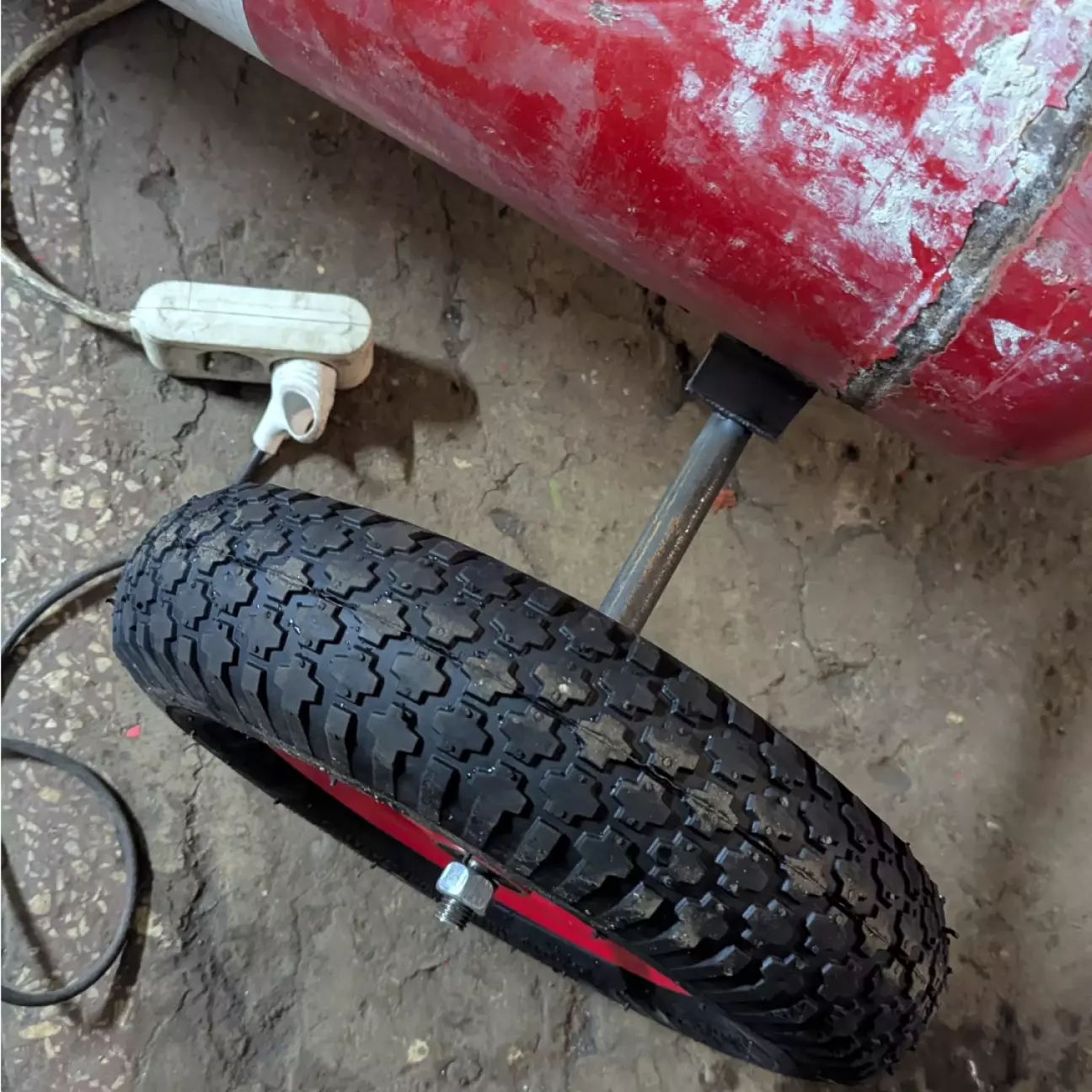

Віська таки виявилася довгою, але думаю що вкорочу пізніше.

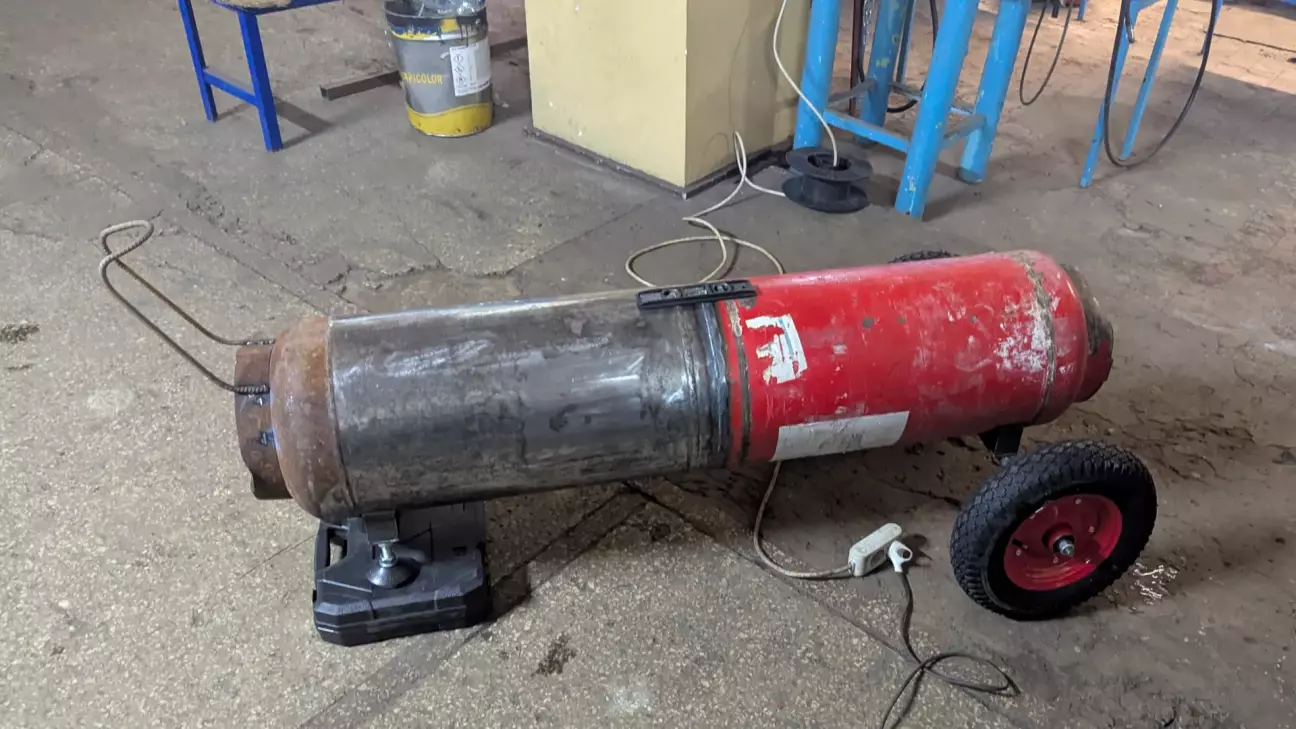

Приблизно така ракета, ще на коротких опорах.

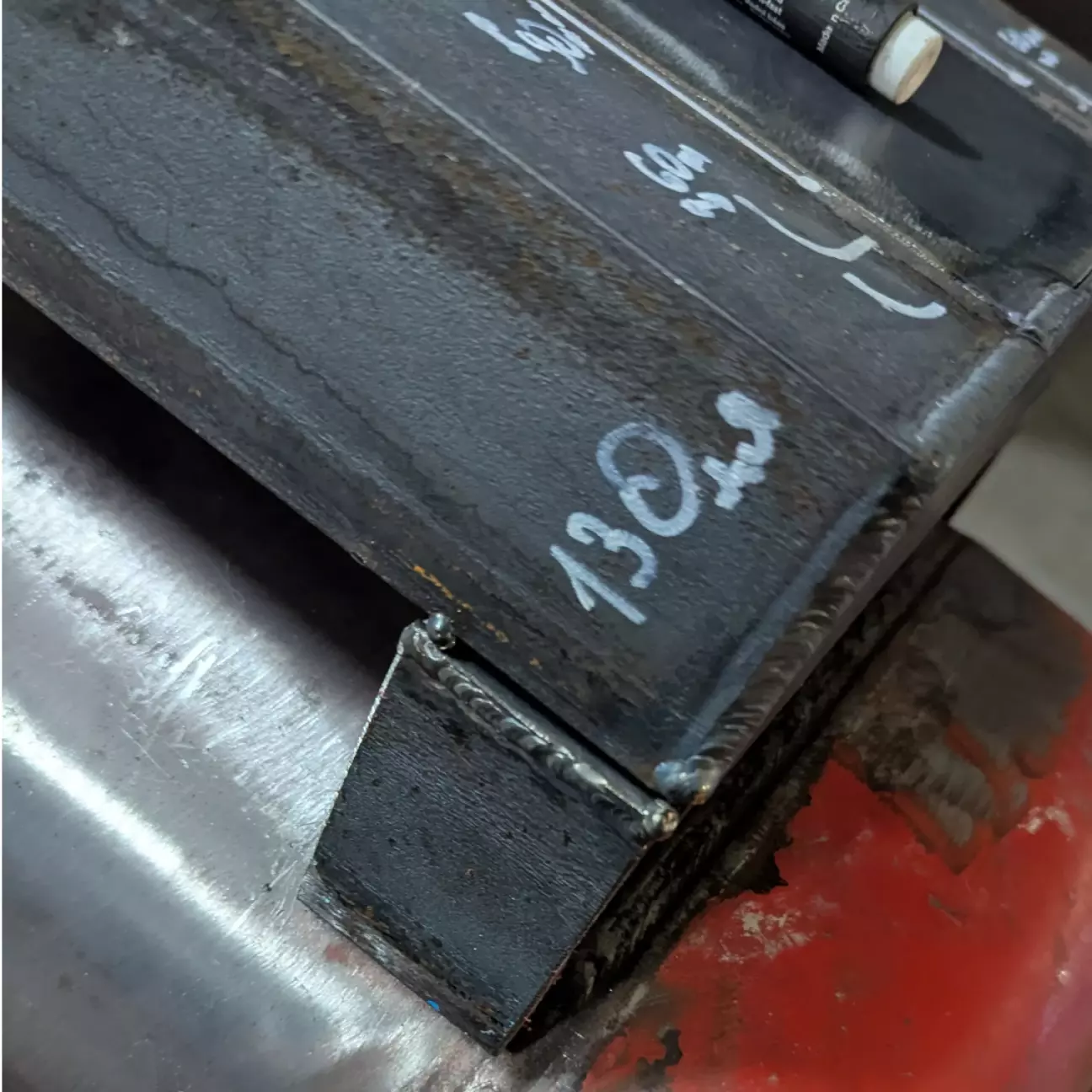

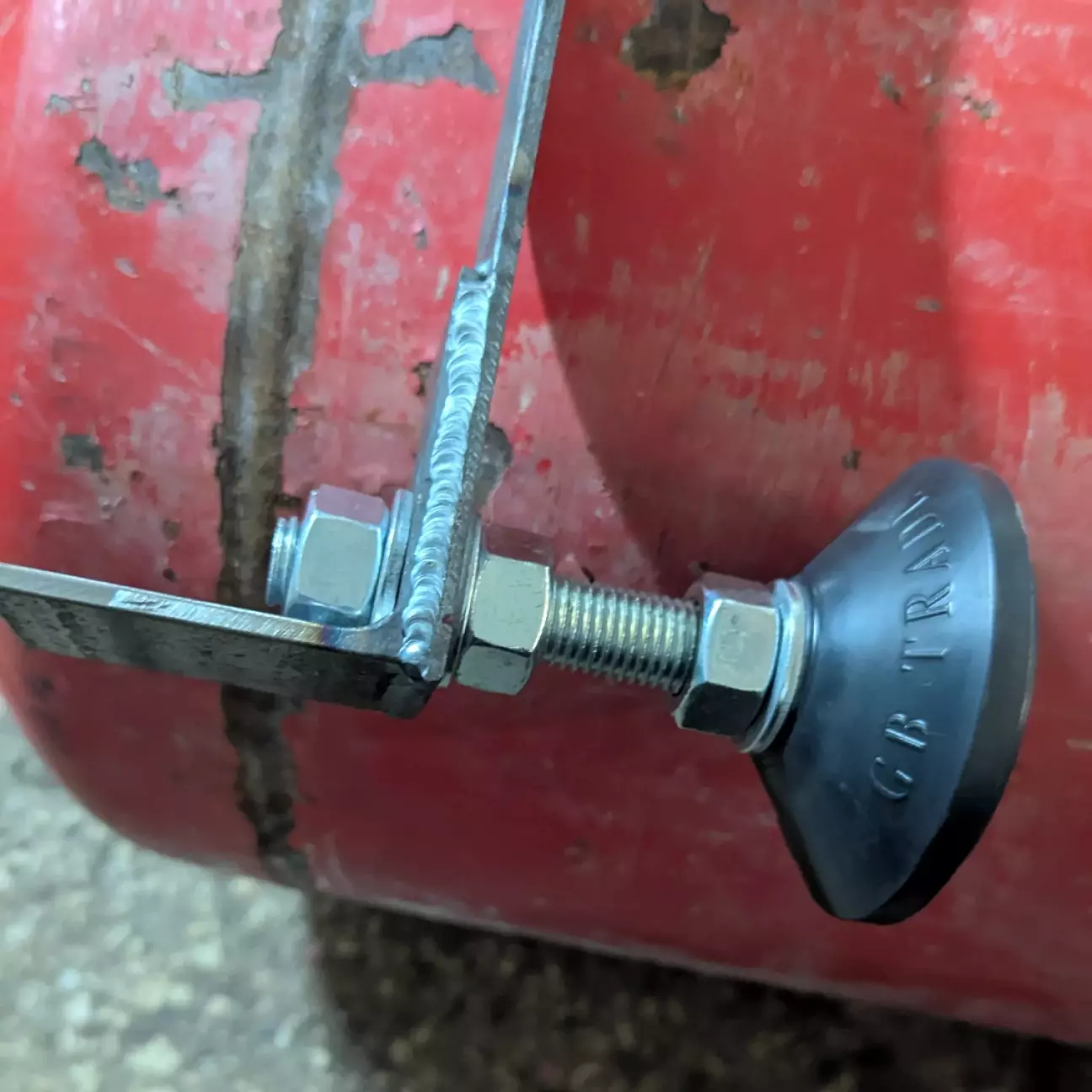

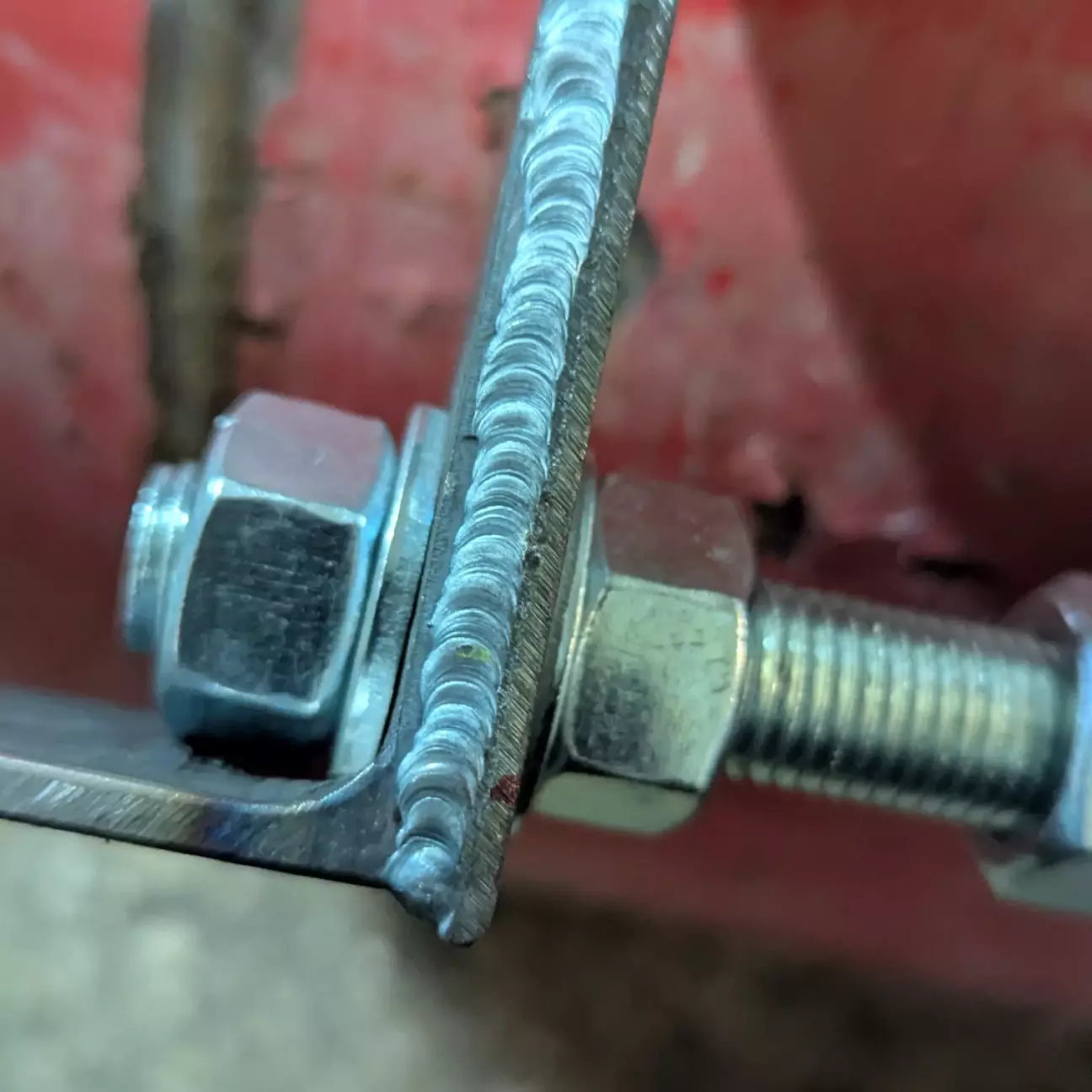

Низ це Пешка, і в ній 2 закладні м16, верх притягнутий болтом з середини.

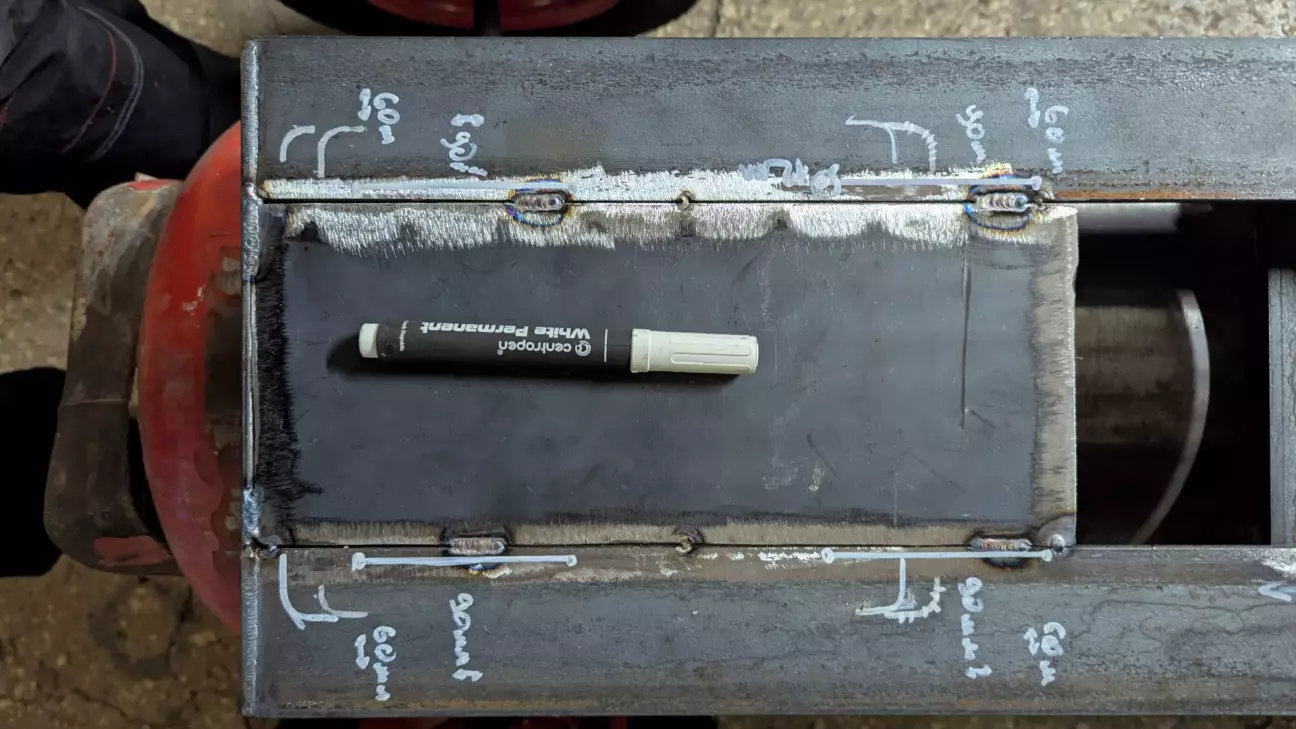

Розмічені придлизно потрібні регулювання для голови. Щоб виставити співосність з двигуном.

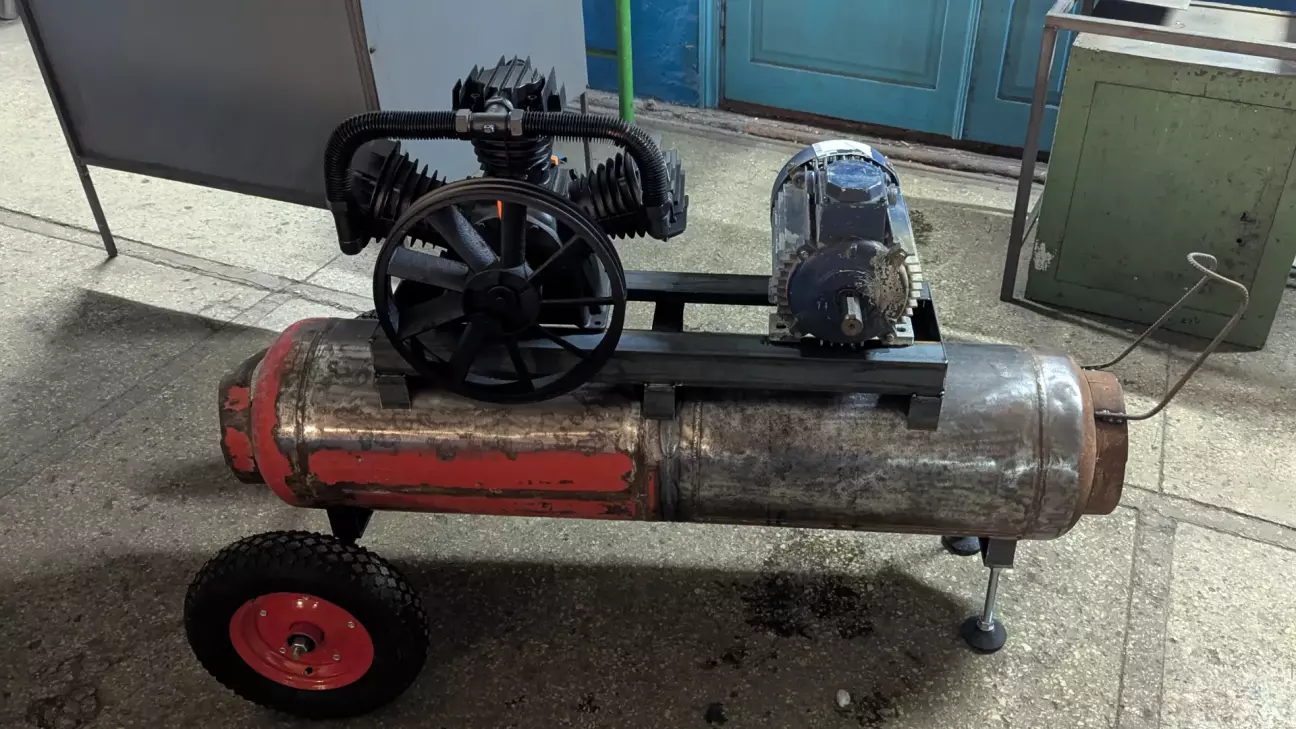

Врезультаті все поставив на основу, зробити прімітивну ручку з якогось прутка, ну і це вже почало виглядати як компресор. Важкий, солідний компресор.
Ще багато роботи, але етап красивий.

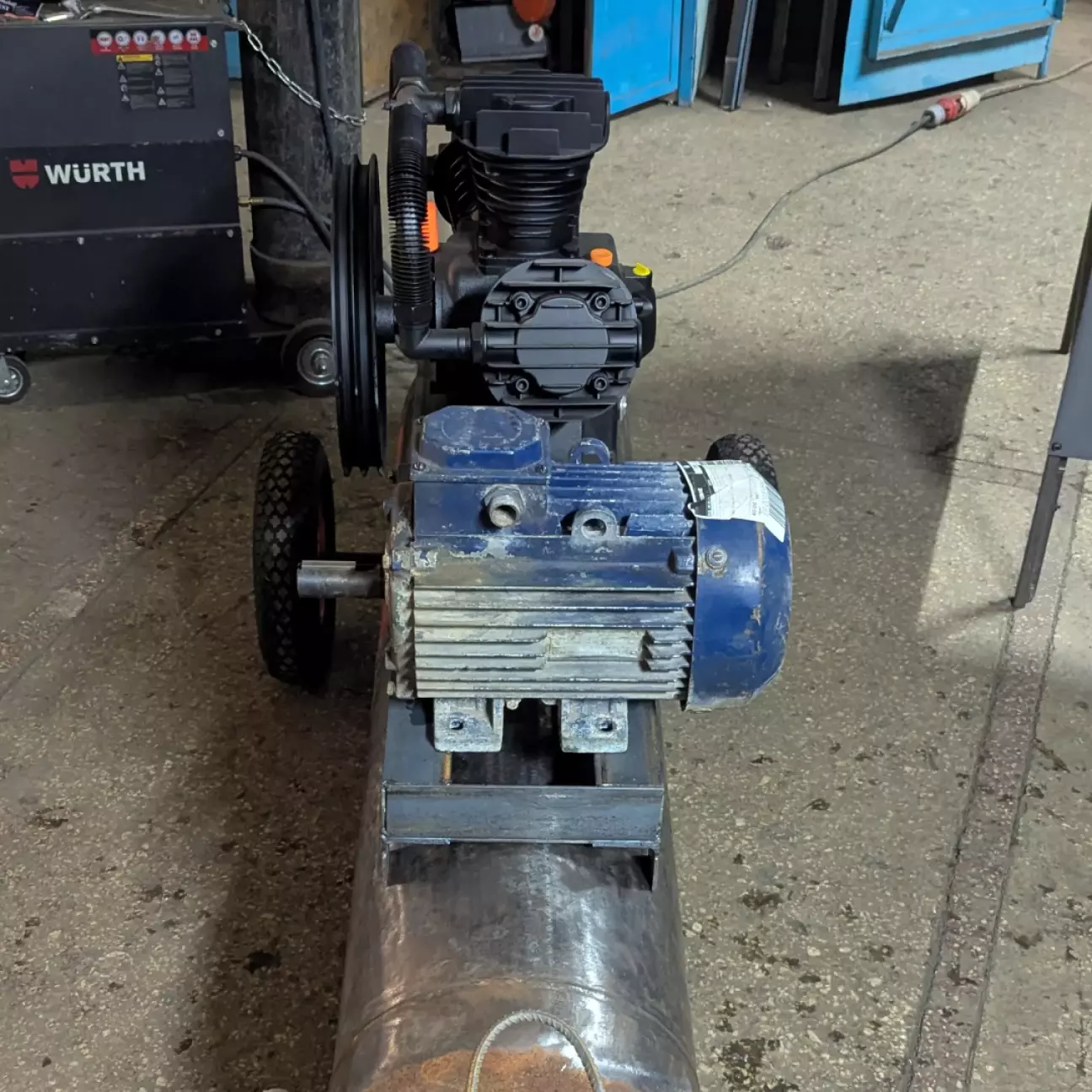

І майже все в одній осі по вильоту.
⚙️ Поточний стан
На цьому етапі є рама, опори і підготовлене місце під установку вузлів. Наступний крок - отвори, підгонка двигуна до голови. примірка інших компонентів, приварити муфти та інші дрібниці. Також треба все розібрати, дочистити балони та пофарбувати.
