Павербанк Choetech B664. Одноразова одноразовість. Рукоділки. Павербанк з PD3.0 100W, 271Wh (73300mAh).

Навігація по моєму блогу тут: https://driver.top/user/8465/

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Не автомобільно направлений допис. Але це як з паяльниками Fnirsi - раз і два заняття з розряду допомогти колезі, на додачу тема хайпова через дефіцит “електрохарчування” в Україні.

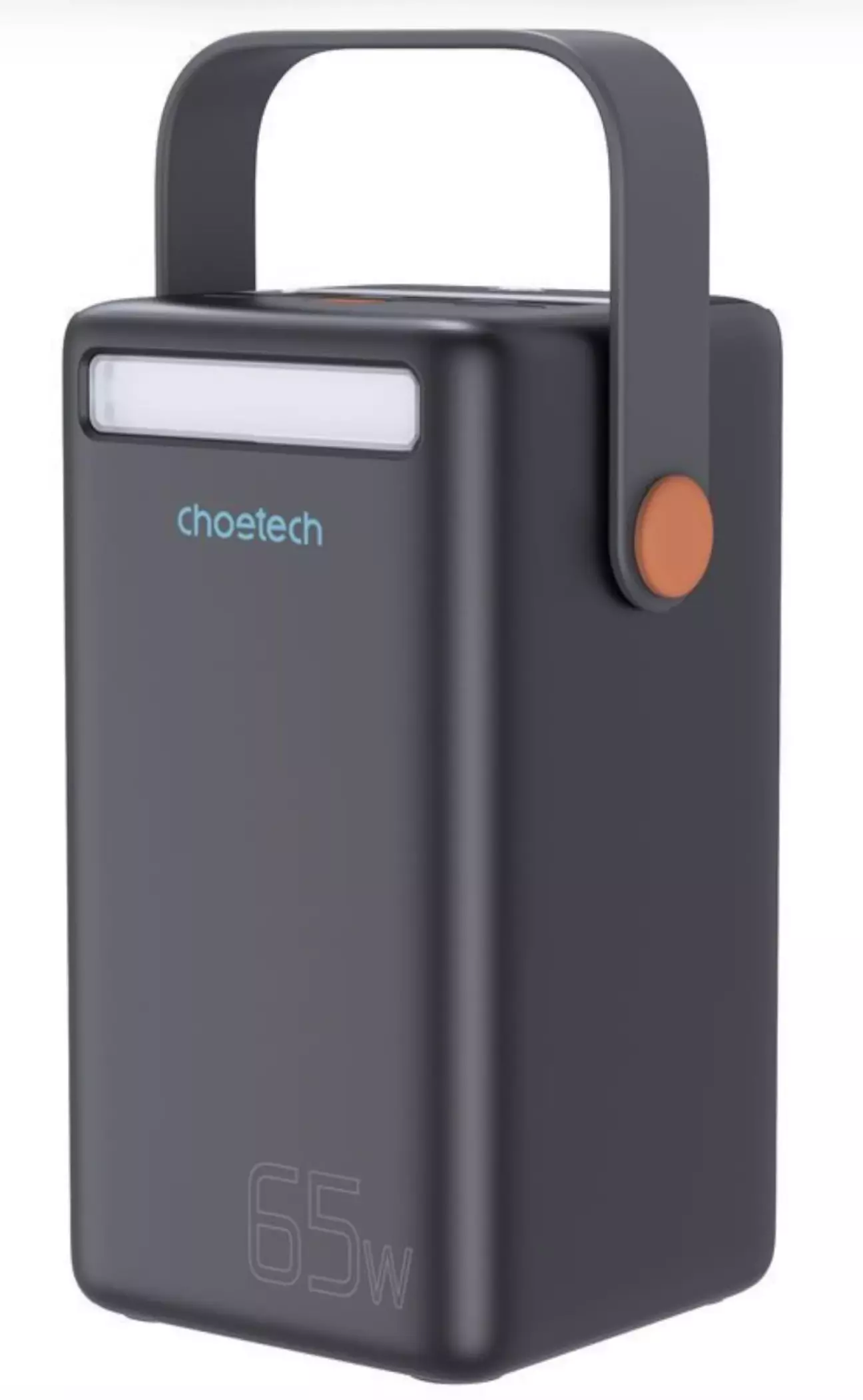

Отже сьогодні оглядаємо найдешевший павербанк Choetech B664 великої ємності 50000mAh. Є куча відеоглядів його можливостей. Але рівно нуль відео чи статей по його розбору і ремонту.

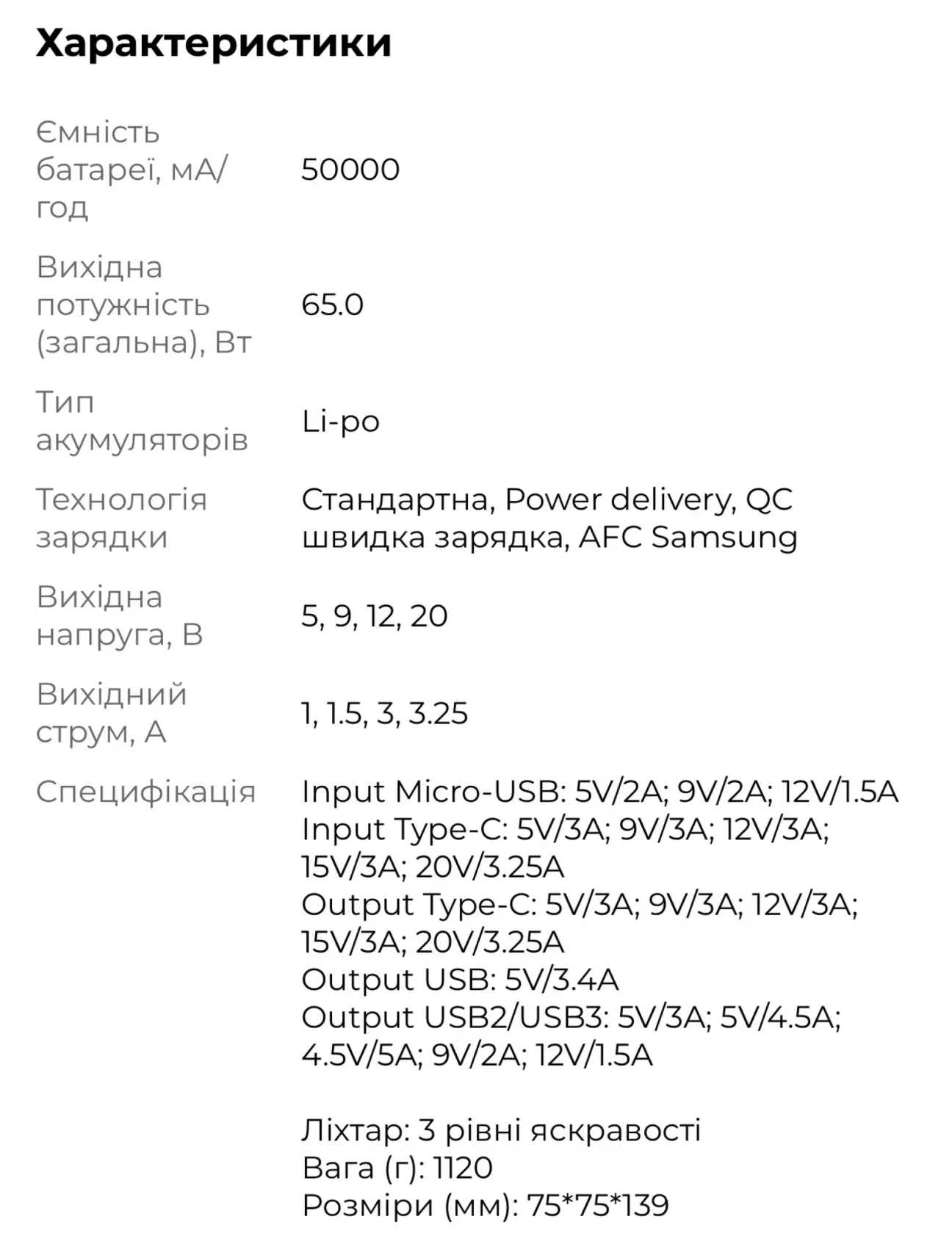

Штука має видатні характеристики і в найкраші часи коштував 2600 грн, що було по ціні банок на 20000mAh, маючи в собі 50000mAh або 185Wh. Зараз ціна 3800🧐.

Колега попросив подивитися, бо через рік використання стала розряджатися до 45% а потім різко 0. Схоже на деградацію акумуляторів чи акумулятора в збірці. За словами колеги максимум 100 циклів він пройшов. Відповідно ємність упала вдвічі як мінімум. В режимі наявності світла +2/-6 на робочий день почало не вистачати.

Як я вже сказав, відео по розбірці відсутнє, тому повертівши його в руках дістав медіатори для телефонів і почав шукати щілини.

Я намагався не подряпати, з годинку вертів його і крутив і прийшов до висновку, що це одноразова річ, з нульовою придатністю до ремонту.

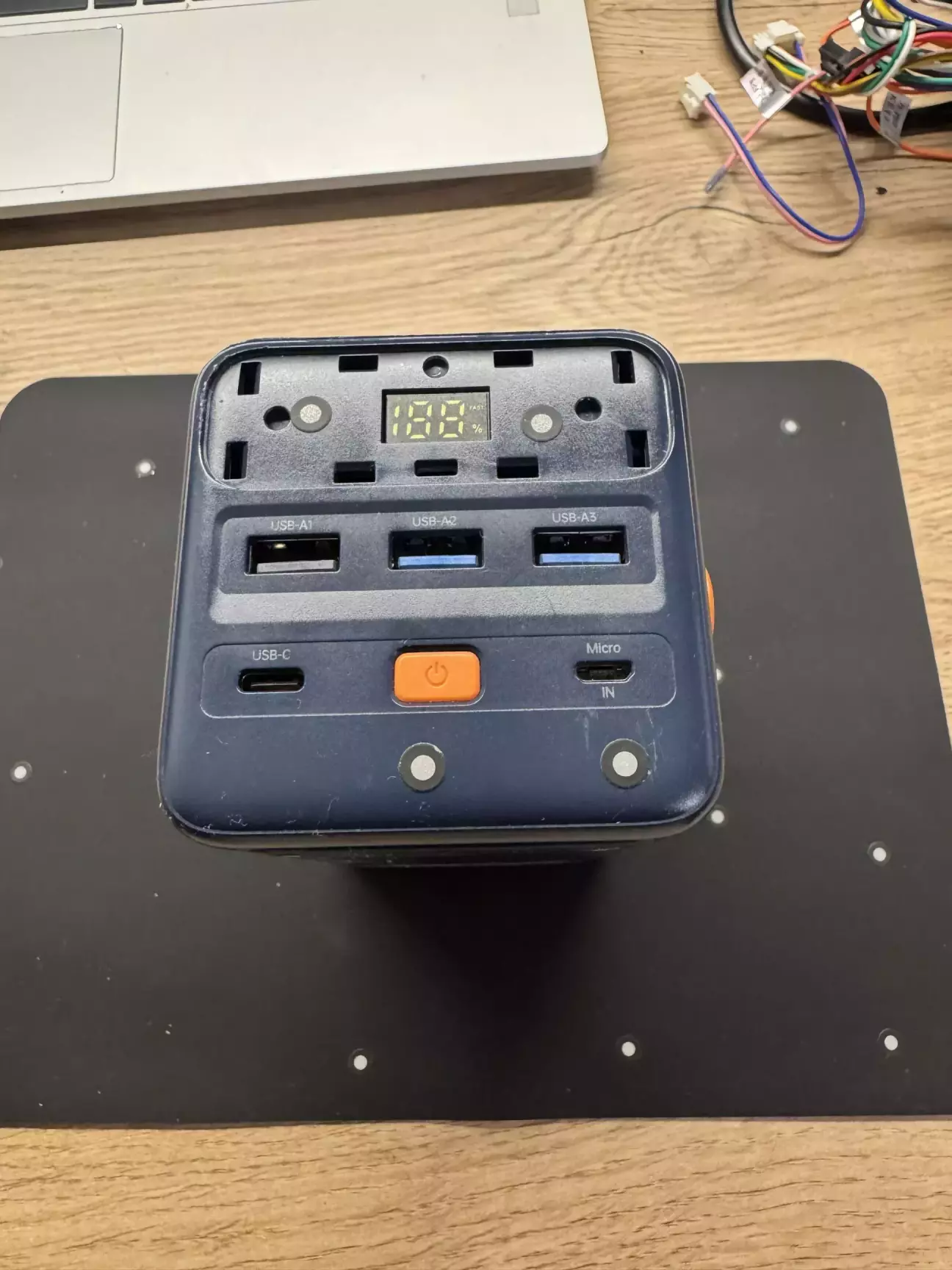

Далі зняв напівпрозору пластинку дисплея і вирішив відсканувати на випадок якщо я вирішу надрукувати йому корпус, бо вже зрозумів що розібрати не вийде.

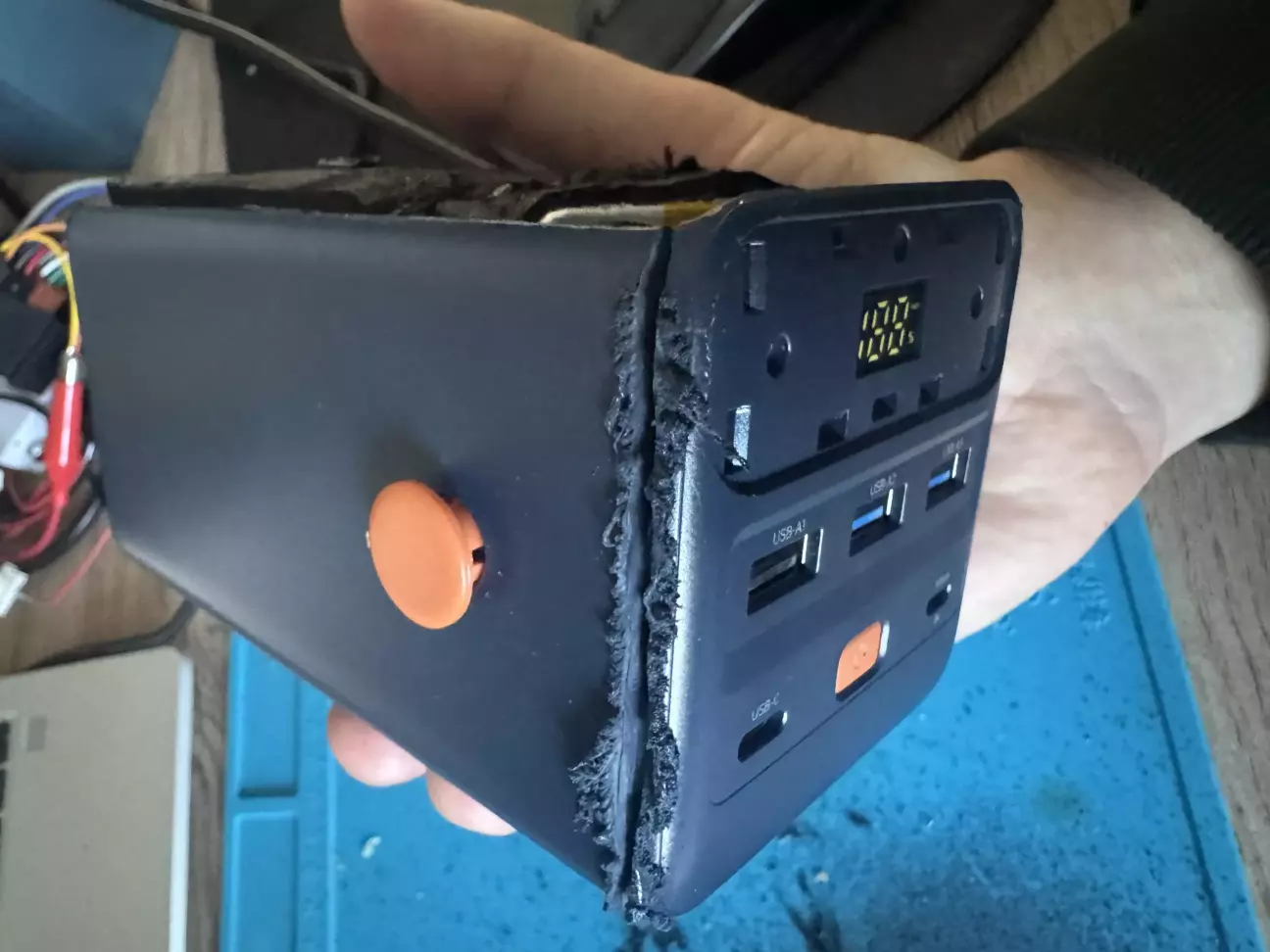

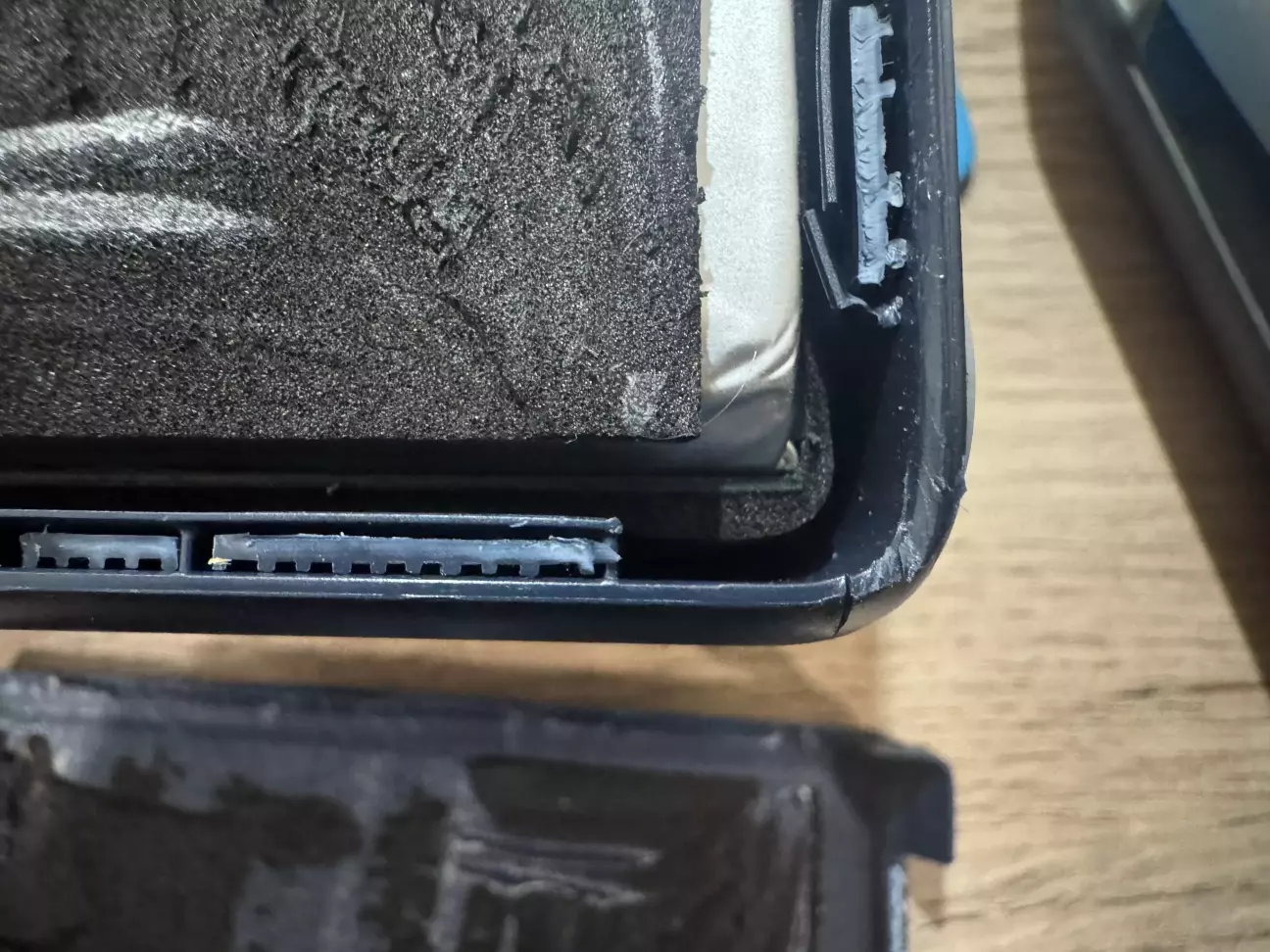

Dremel, канцелярський ніж і вперед. Один невірний рух і може бути пожежа, тому дуже обережно. І ось вона відповідь, чому не піддавався: застібки як в ноутбучних батареях, після закриття кришки відкрити її вже не вийде. На додачу 2-сторонній спінений скотч на всю площу батареї розміром 60х110мм.  Спочатку вирізав шматочок над батарейками і потім зрізав всю кришку.

Батарея на такому ж скотчі знизу витягти не вийде, але є зазор, тому пиляємо корпус.

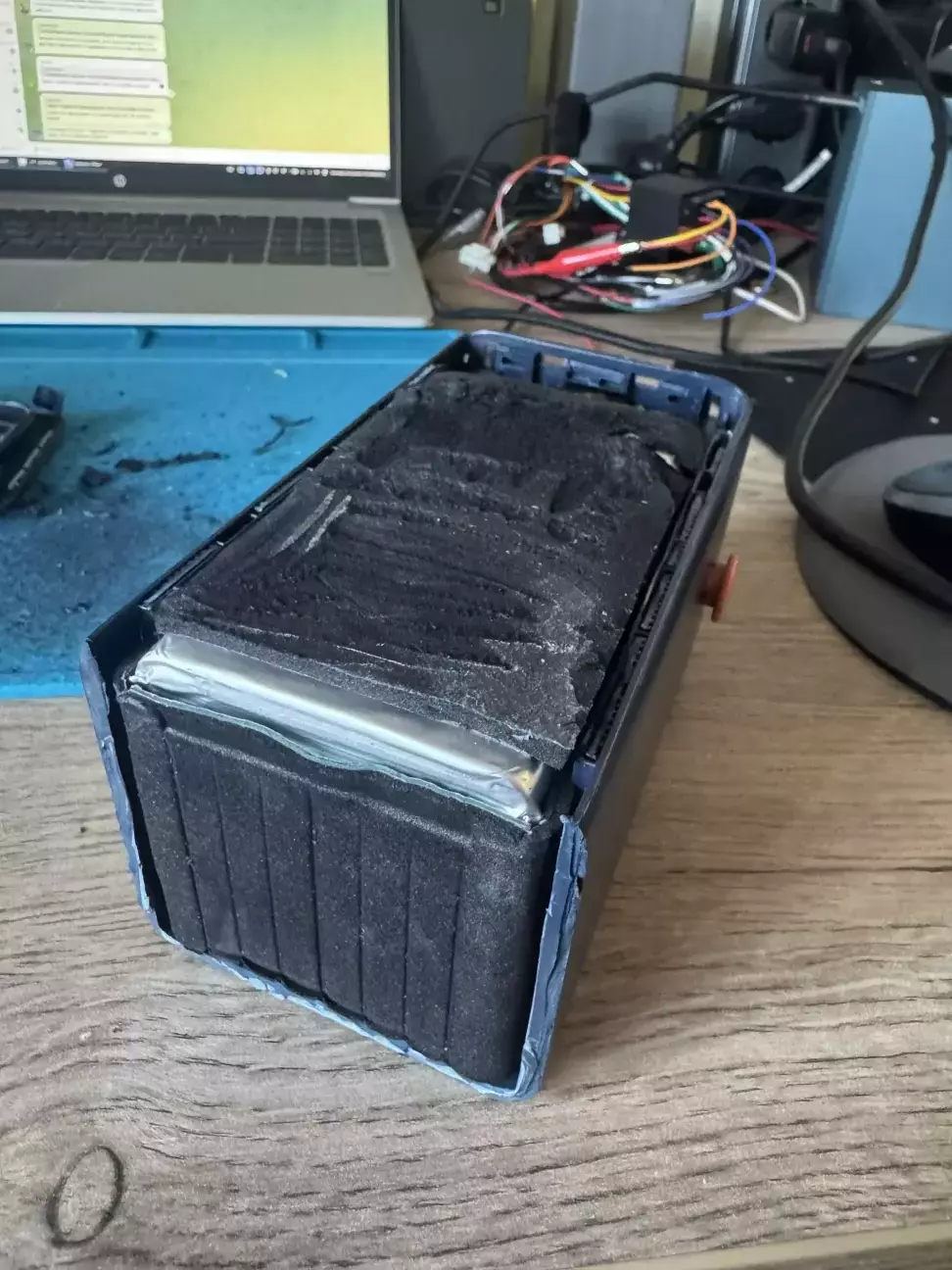

Дно. Зрізали, отут уже помітно, що елементи розпухли

Ріжемо даді

Добралися до контролера, по схемотехніці і захисту все норм.

Дістали батареї

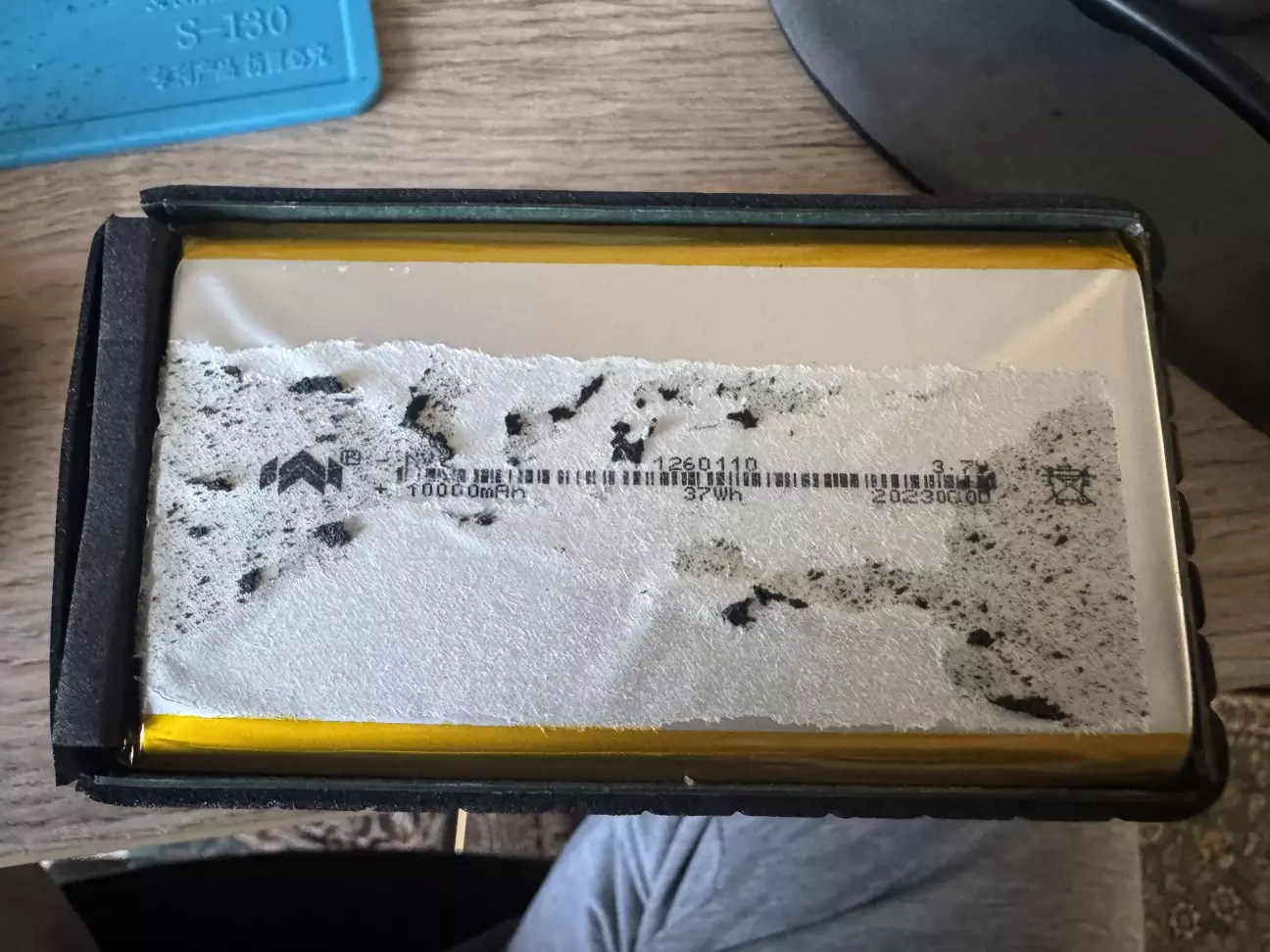

1260110 модель елемента, 10000mAh на штуку, 5шт, все чесно. Тобто елементи мають бути товщиною 12мм.

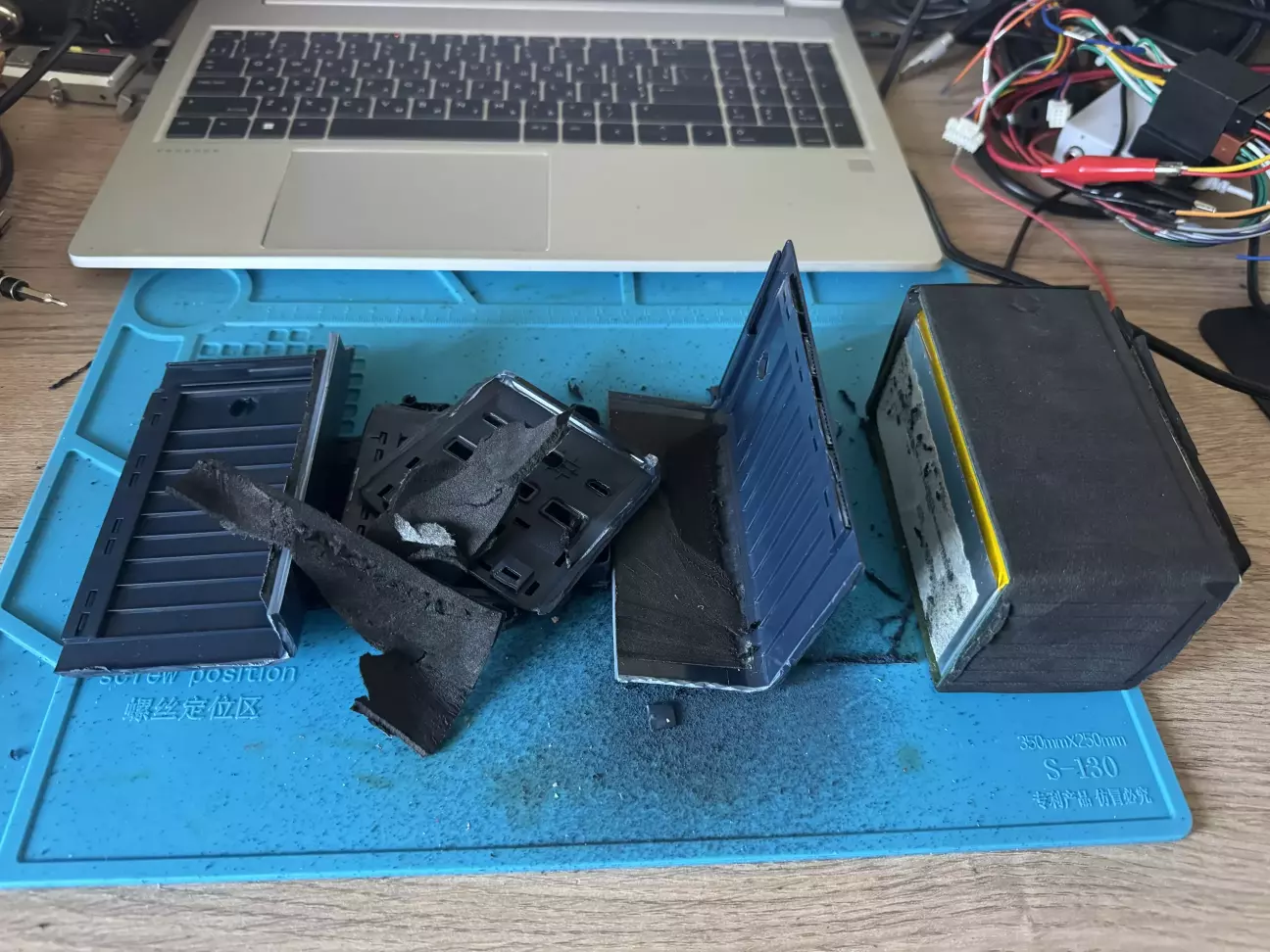

Корпуса більше немає. Це єдиний спосіб його розібрати.

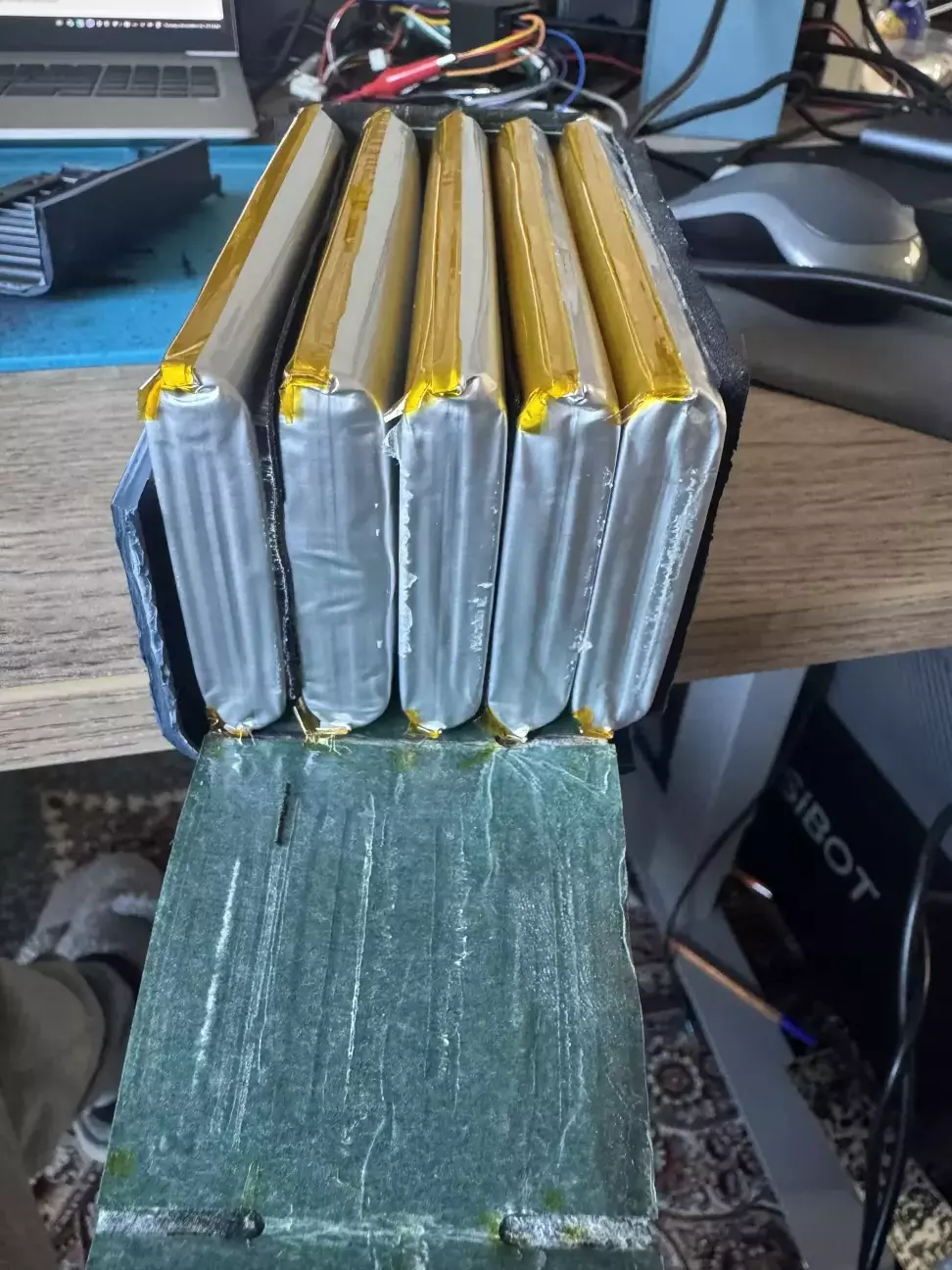

Другий зліва елемент роздувся. Всі решта в заводських розмірах.

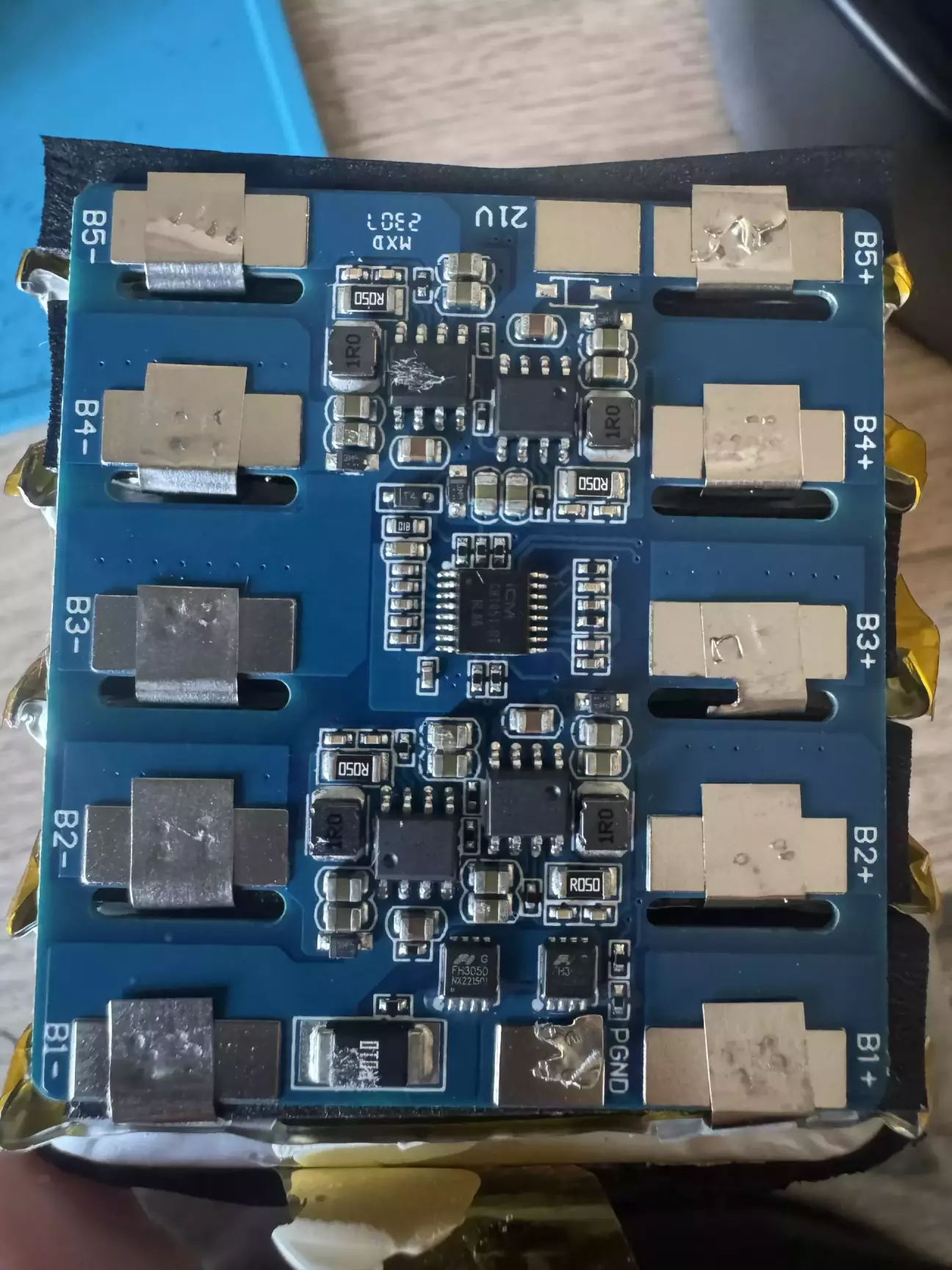

Знявши плату з інтерфейсами бачимо BMS. Все цивільно, є другий датчик температури, що прямо порадувало, але зверніть увагу на третій елемент і його правий контакт. При точковому зварюванні в китайця смикнулась рука і частина електрода відгоріла. Не критично, просто спостереження.

Ясно, що це все розібрав, дефектний елемент відправився на переробку. Що буде з рештою 4ма покажу якось іншим разом.

Далі з колегою подумали як нам побудувати павербанк файний, чи купити такий самий новий - вирішили будувати😀. Значить плавно переходимо до рукоділок.

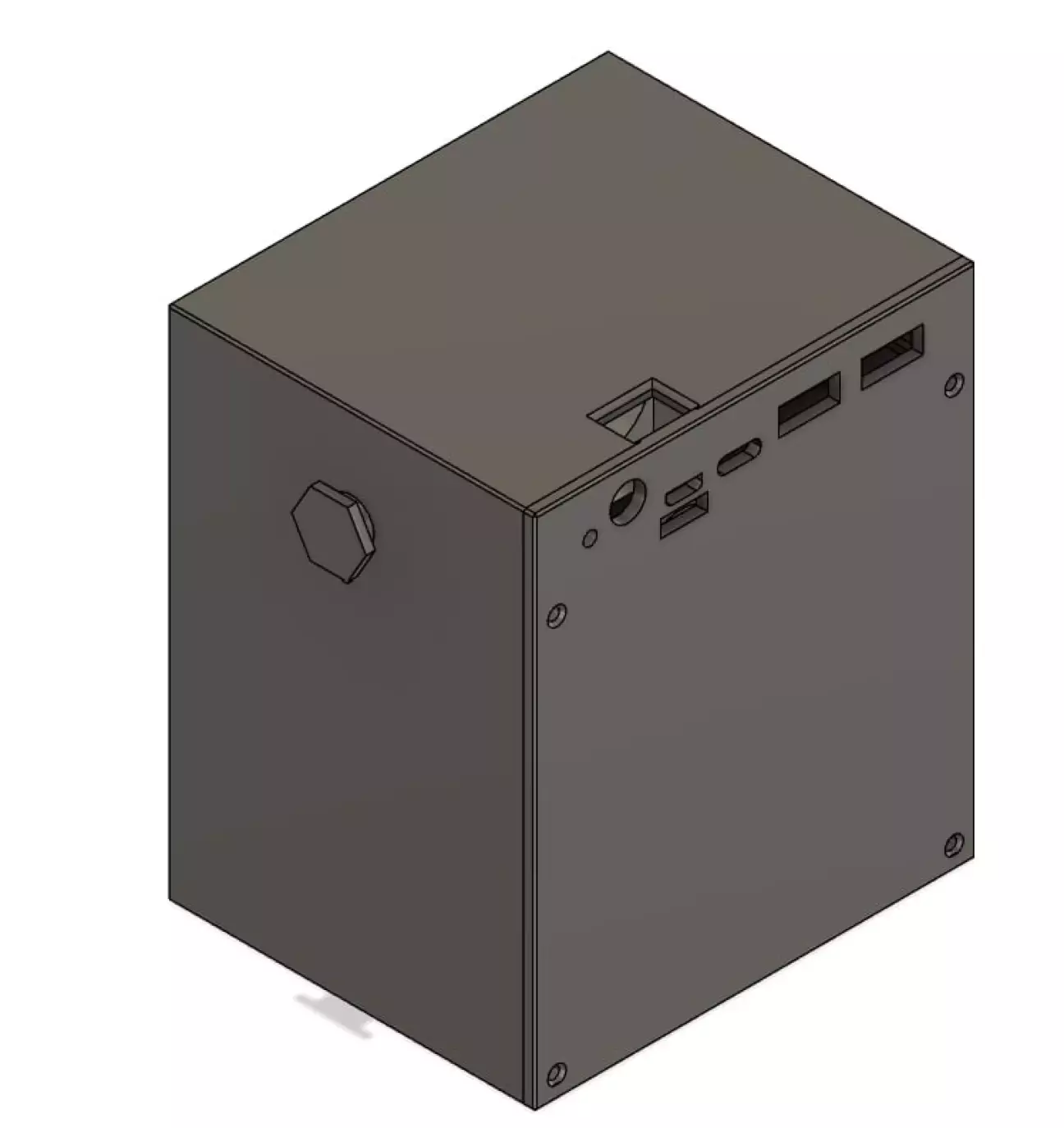

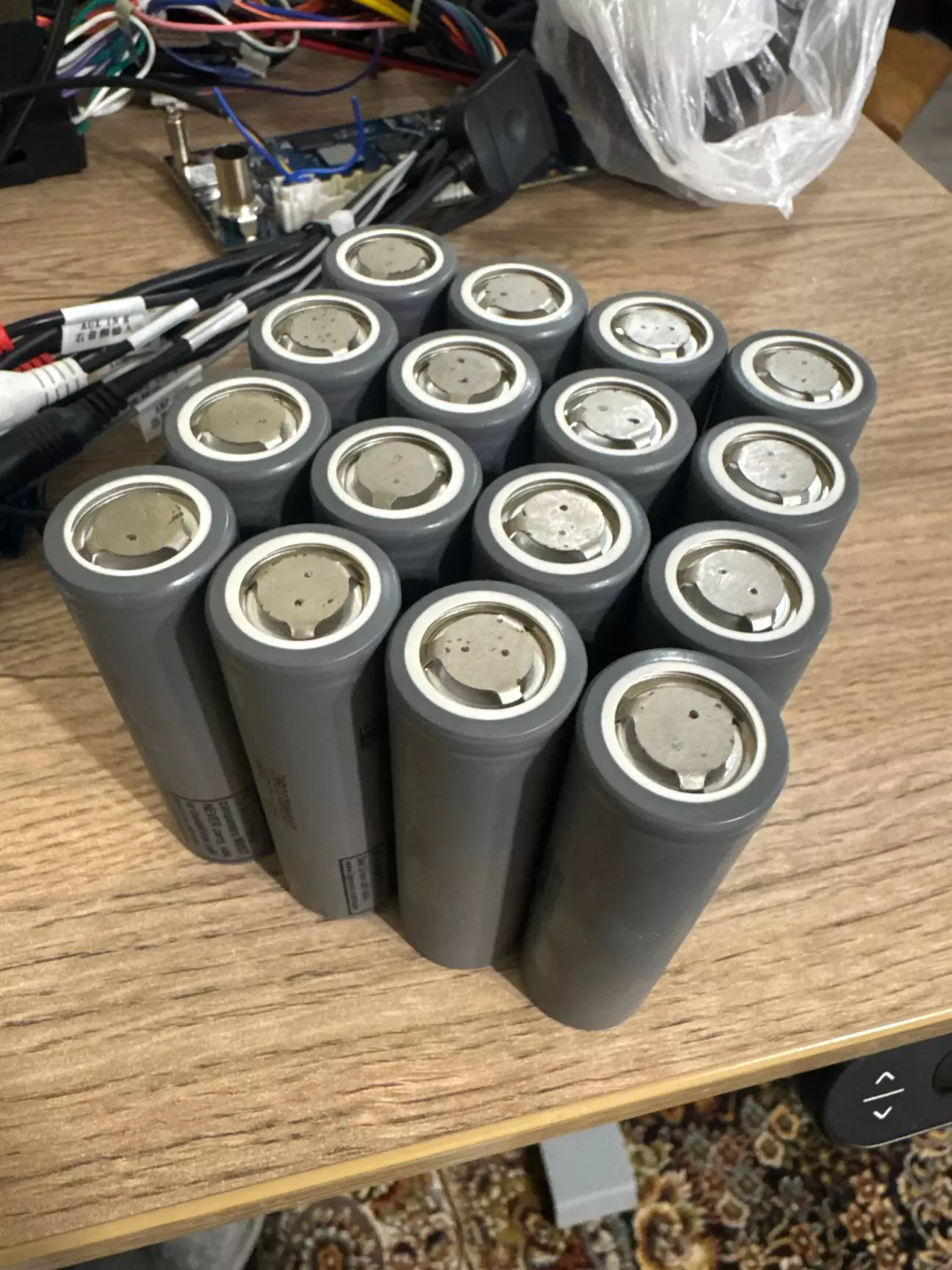

Було куплено 16 елементів LG M58T 21700. На суму 2320 грн. На швидку накидав ось такий простенький корпус

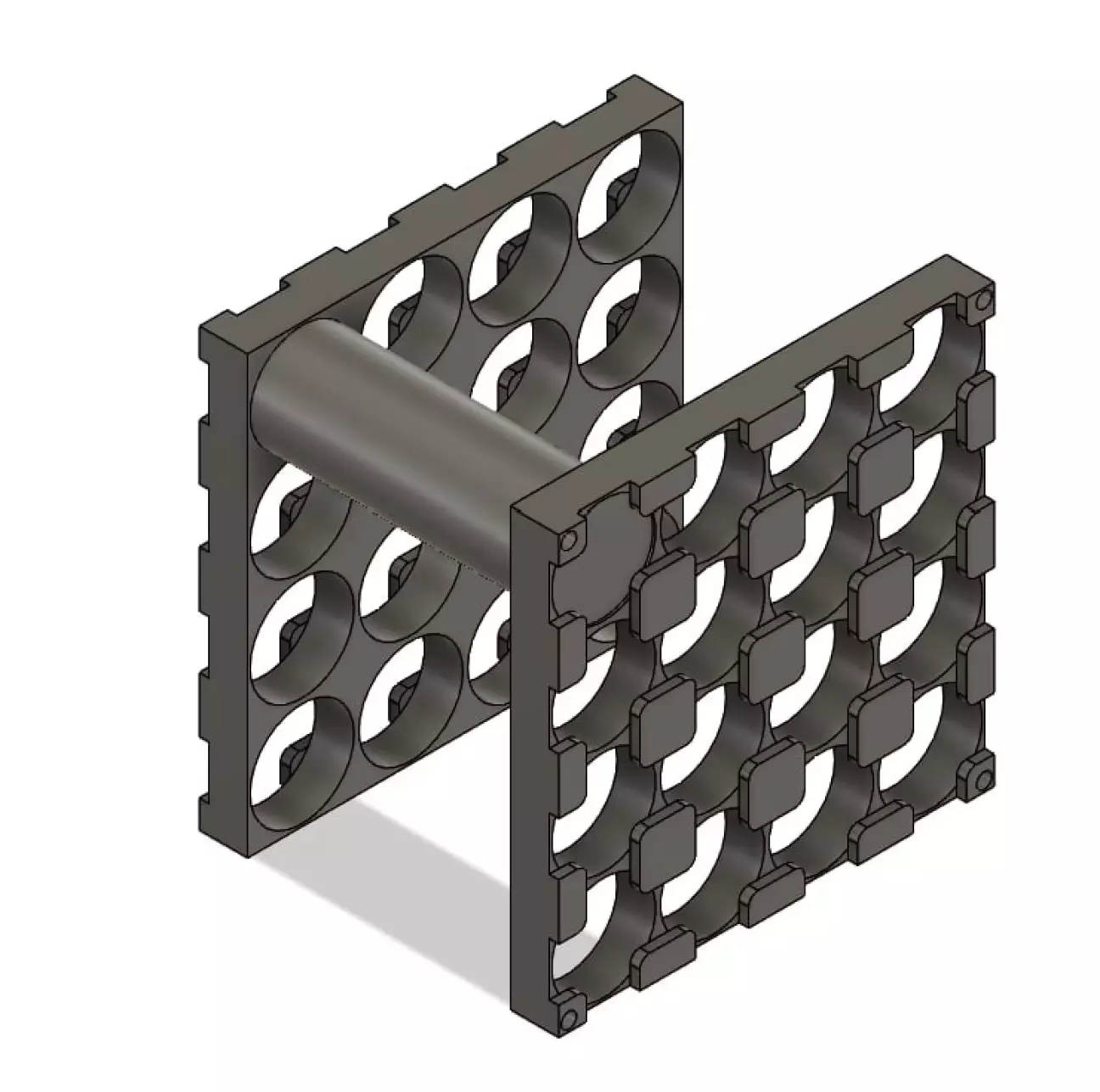

Котрий в середині має холдер для елементів.

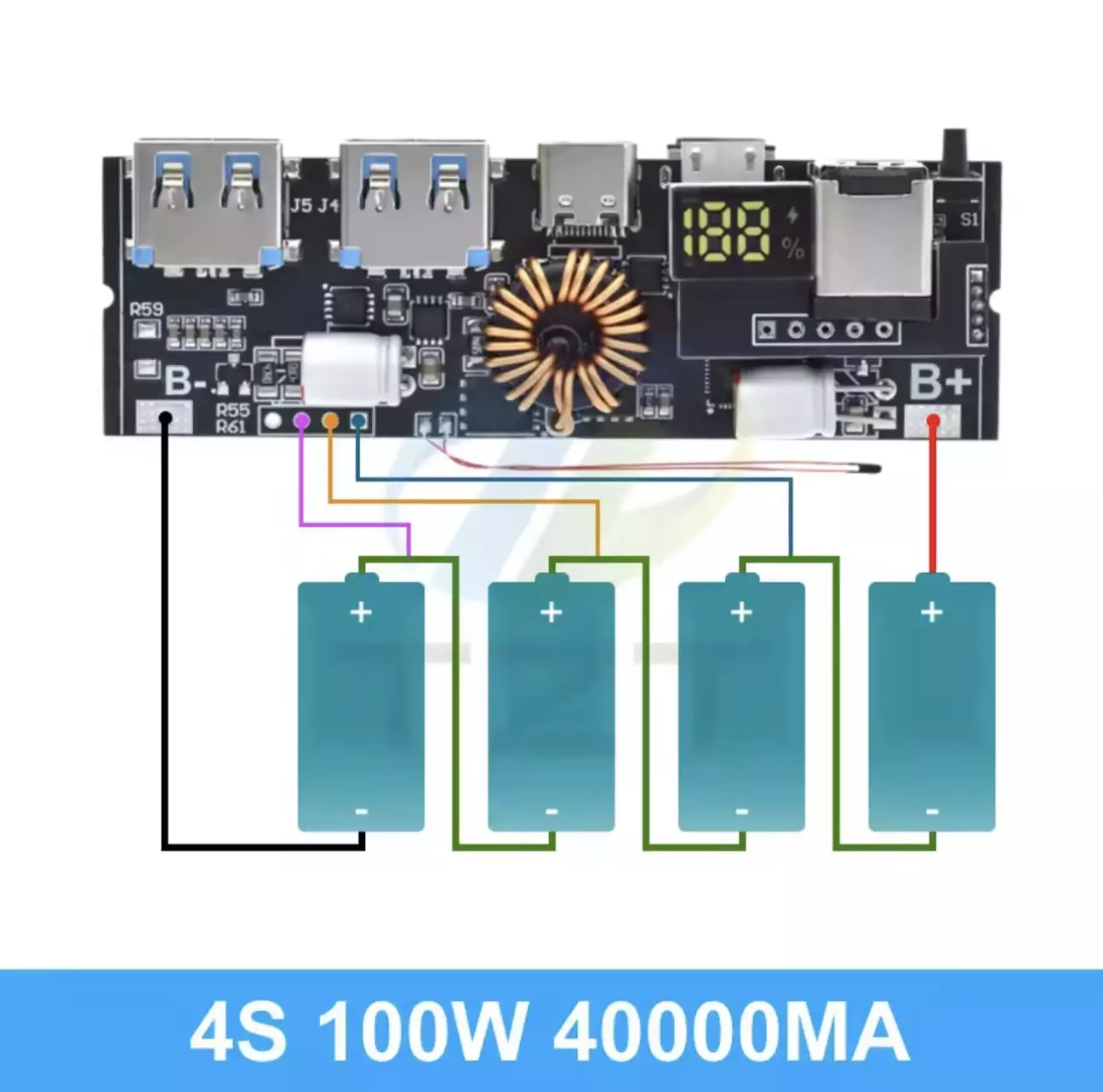

Мозком цієї рукоділки буде ось така плата за 12 доларів на Алі чи то 510грн.

Зі схеми видно що 16 елементів ми розмістимо у вигляді 4s4p.

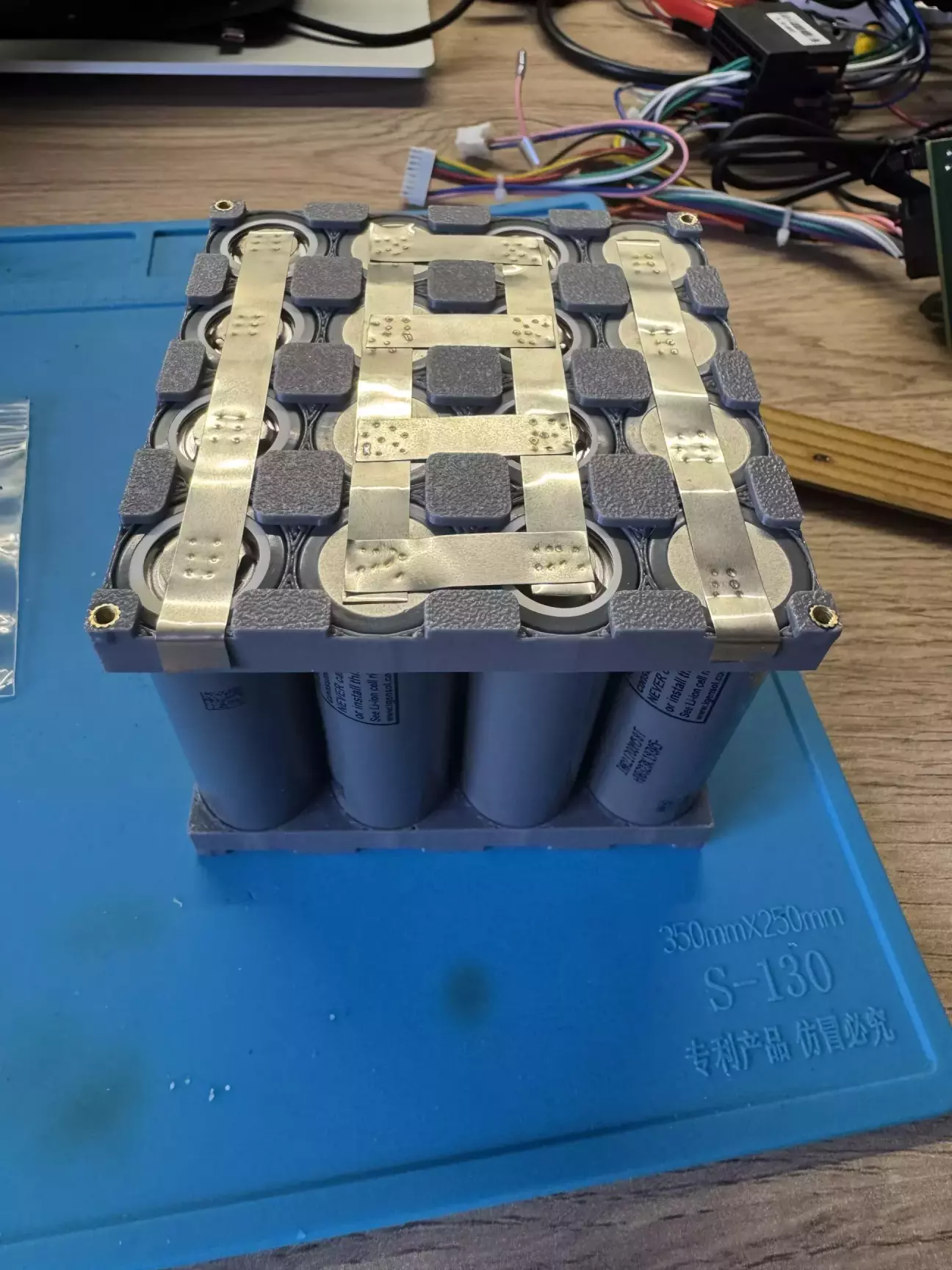

Холдери надруковані, варимо збірку.

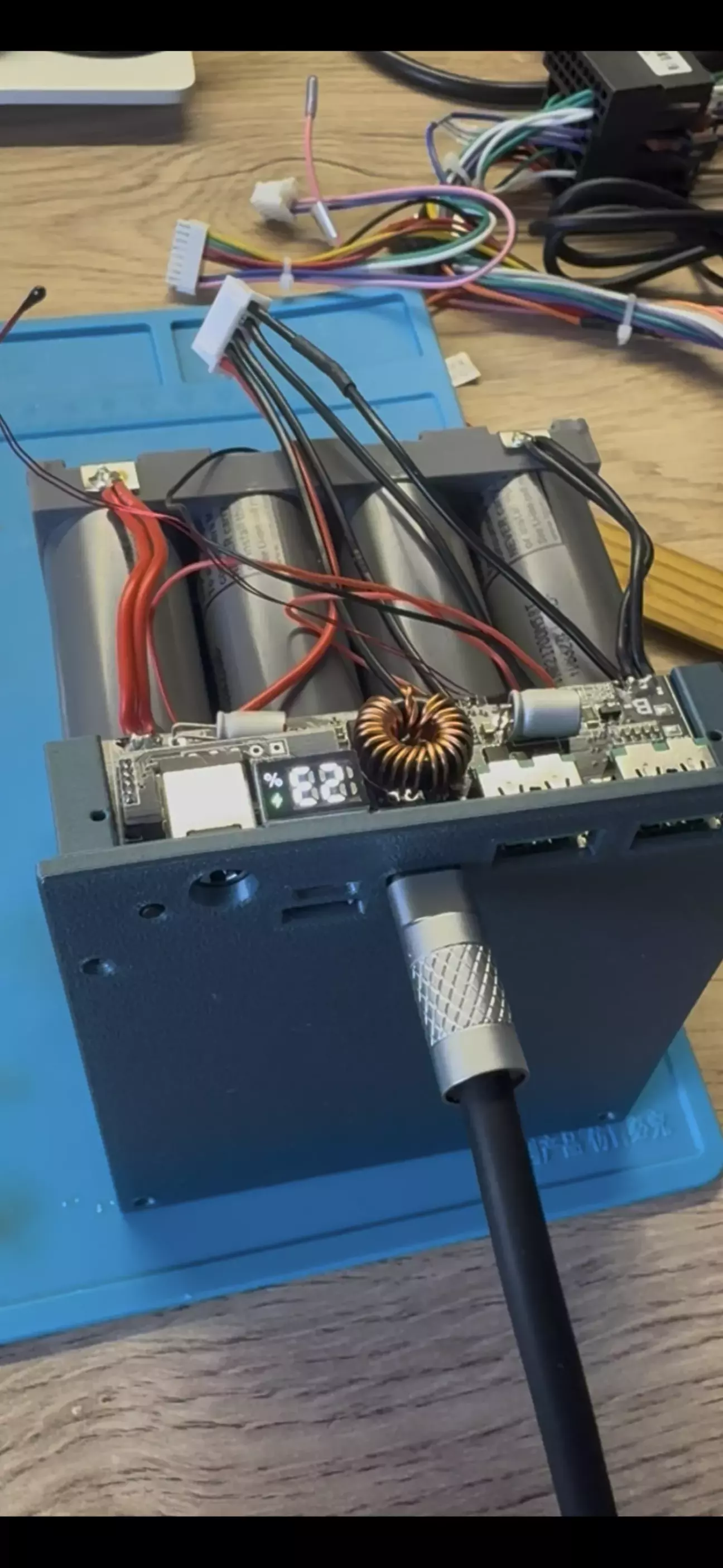

Тим часом надрукувалася лицьова сторона павербанка і ми бачимо, що він ожив в заряджається вже.

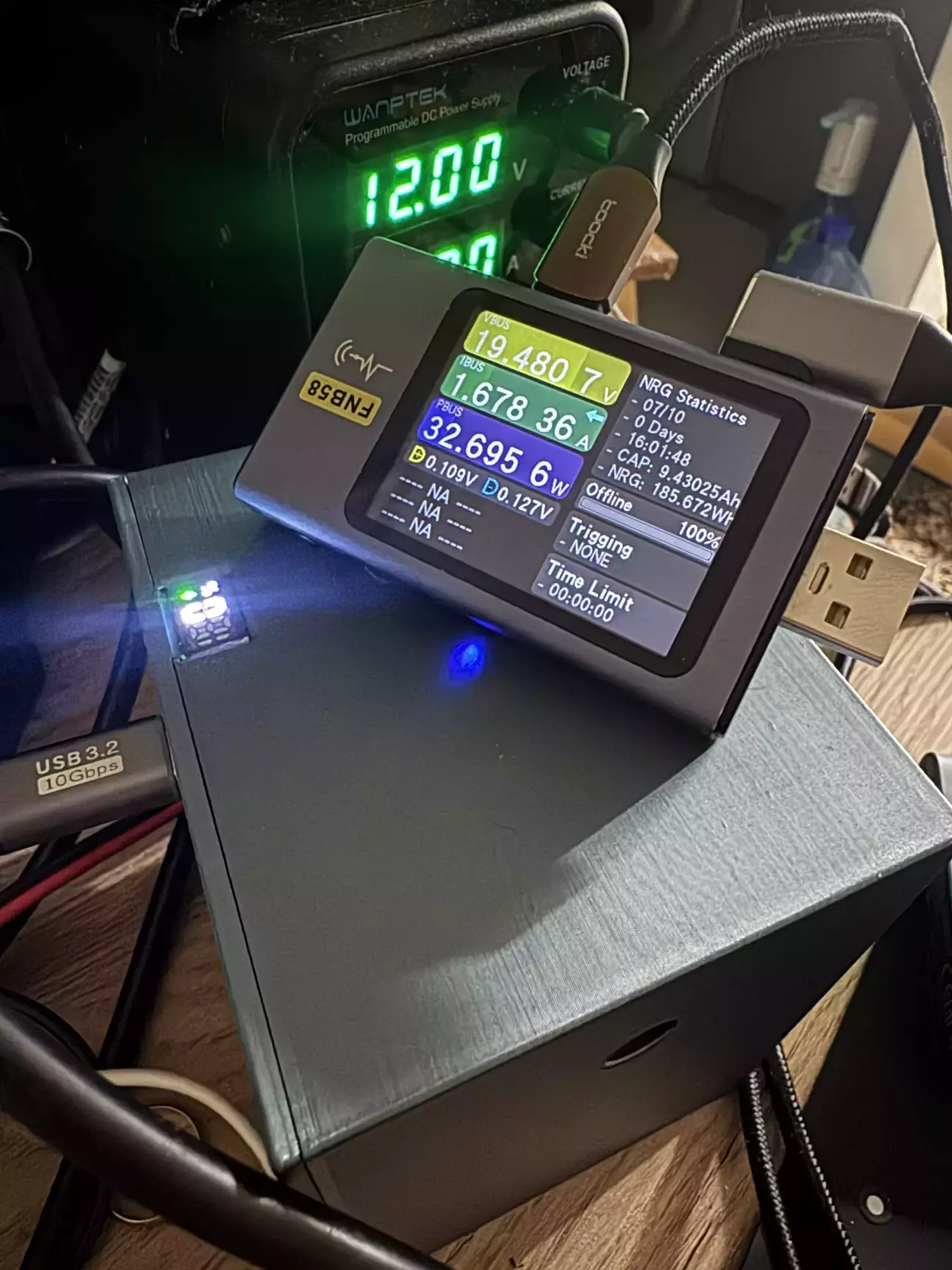

Зібрали, зарядили і пішли садити. Через майже два робочі дні, або за 16 годин роботи мого ноутбука від нього він почав показувать 0, але віддав 185Wh (на ємність в Ah не дивимось, вона рахується цим тестером від середньої напруги).

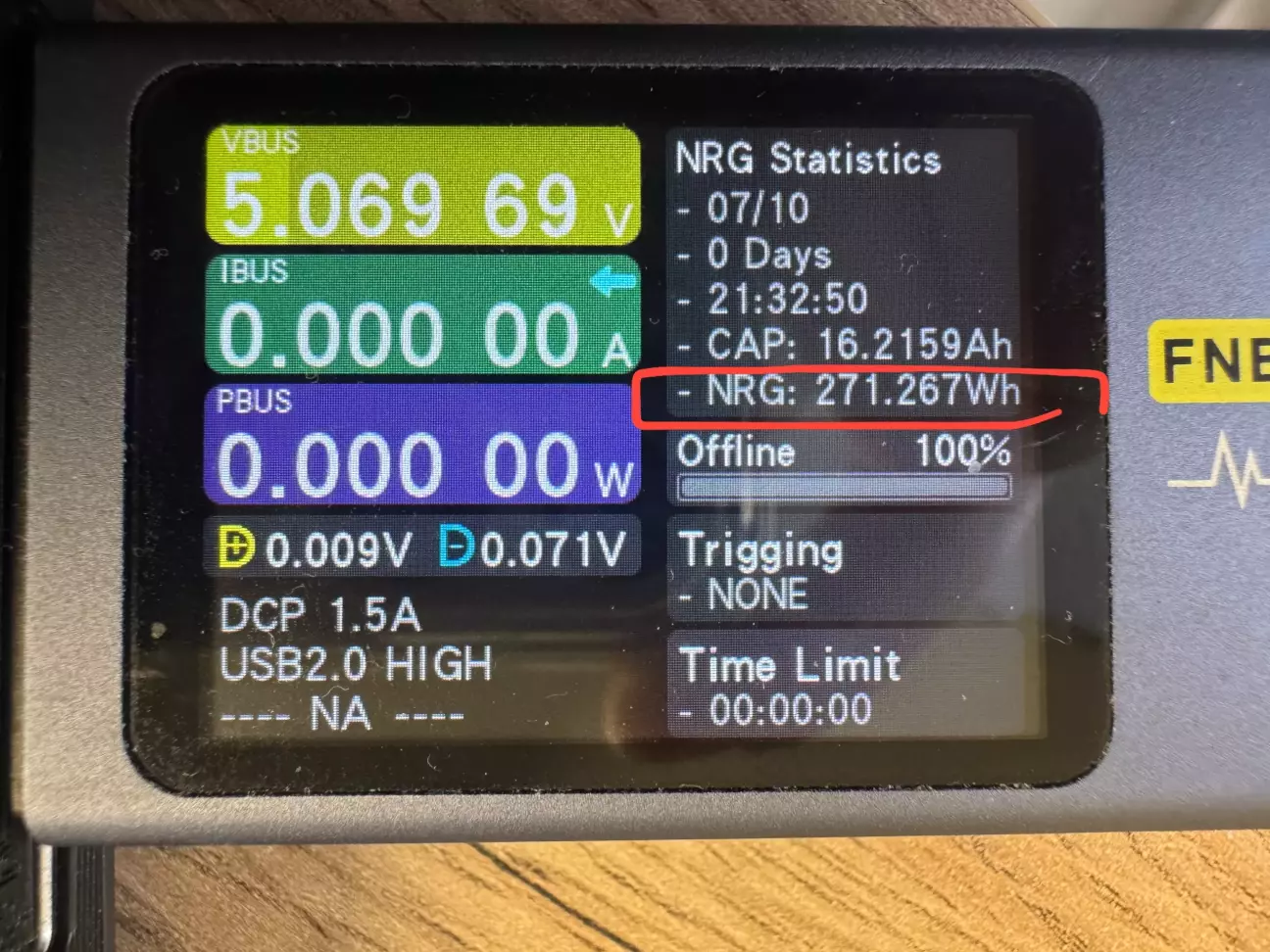

З 0% він пропрацював ще день під навантаженням моєї настільної лампи (16W) і нарешті сів, віддавши 271Wh.

Порахував, що для показометра треба змінити резистор з 12кОм, котрий відповідає ємності 40000mAh на такий, що відповідає моїй ємності в 73300mAh, а це 22кОм. Фото не лишилося, в специфікації до контролера є опис як порахувати і який мінять. Ручку лишив від покійного Choetech.

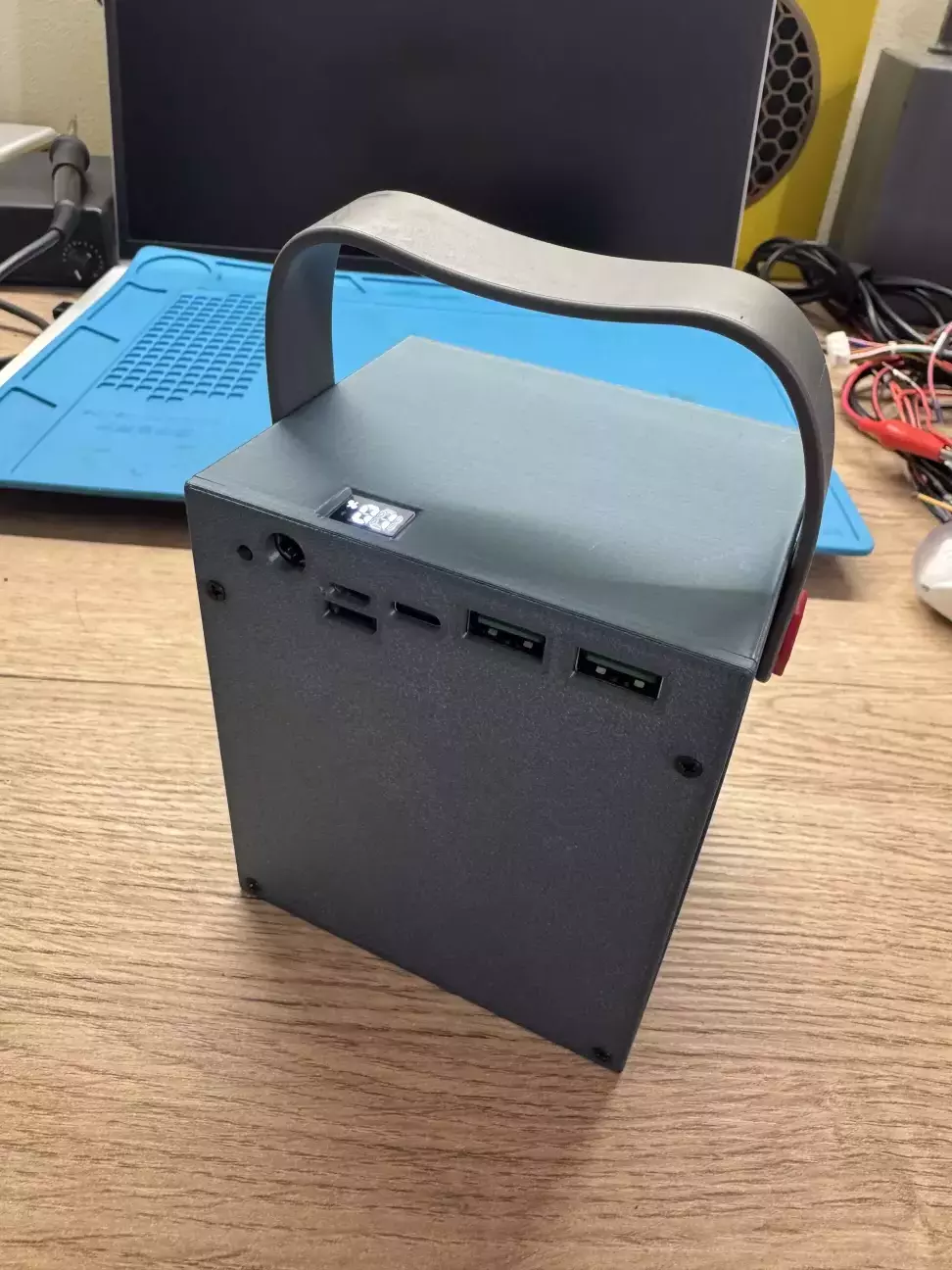

Ось така рукоділка. Для себе (і для колеги) однозначно має сенс, ємність чиста висока, якщо взяти за вектор ефективність контролера в 90% то фактично батарейки видають ще більше. На виході QuickCharge 2 3 4 i PowerDelivery 3.0. 100W видає аж бігом, зарядка теж до 100W при тому що акумулятор в перерахунку на одну банку заряджається в максимумі ну дуже смішним струмом: 1.4А при допустимому в 2.7А.

Ноутбук, паяльник, настільна лампа, зарядка телефонів швидка. Все працює. Тепловізором грався і перевіряв чи вистачає товщини дротів і чи не гріється контролер чи батарейки. Все надійно.

Чекаю на коментарі.
