Ви просили, ми зробили. Огляд 1DIN android мультимедіа з екраном 6.9 дюймів.

Такс, детально на процесорі AC8227L я зупинятись не буду, бо вже мабуть дописів 5 у мене є. Дивіться пройфайл, там всі посилання.

Сьогодні більше уваги приділимо цьому формфактору, бо питаєте.

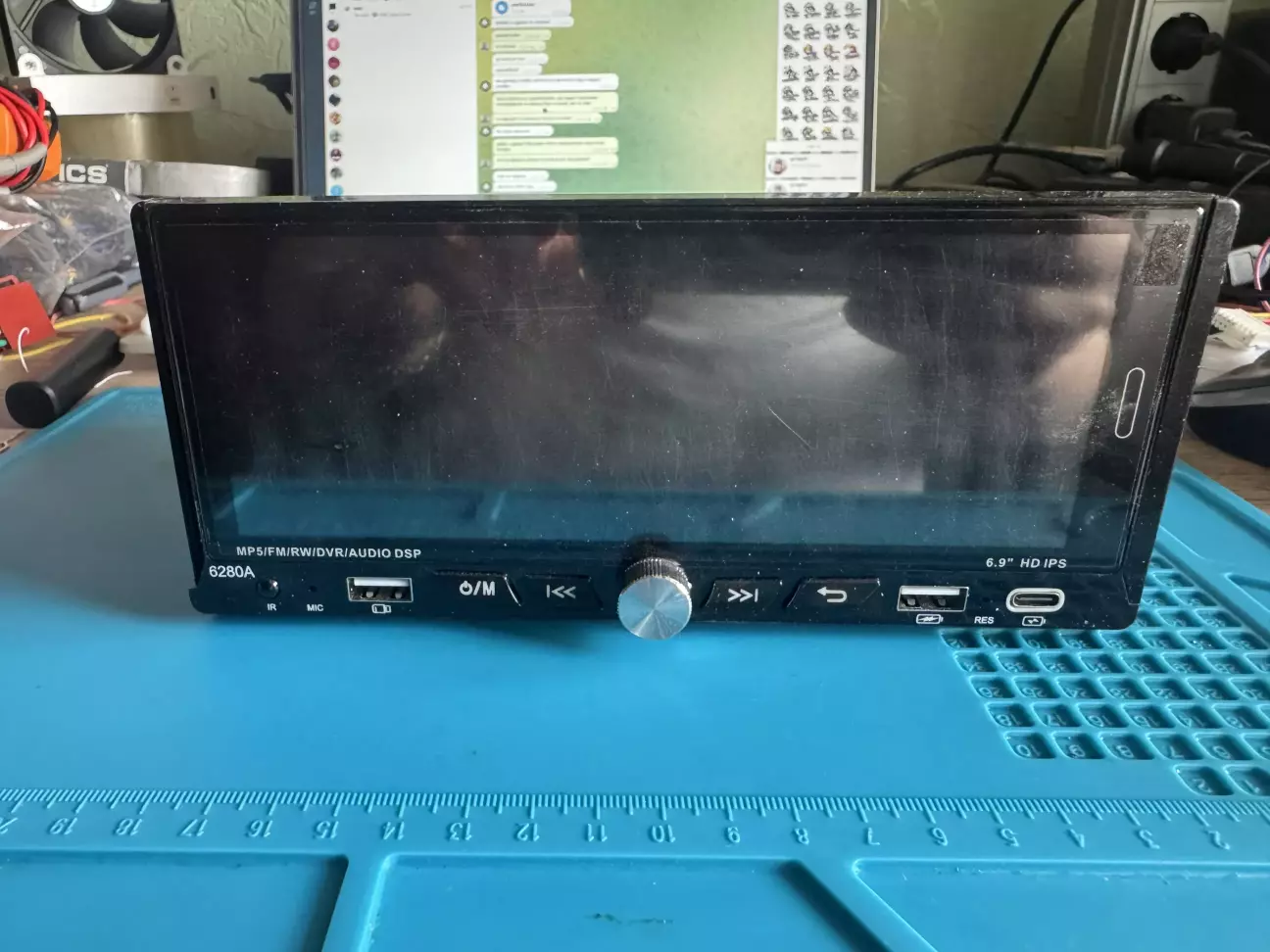

Приїхала ось така на переробку.

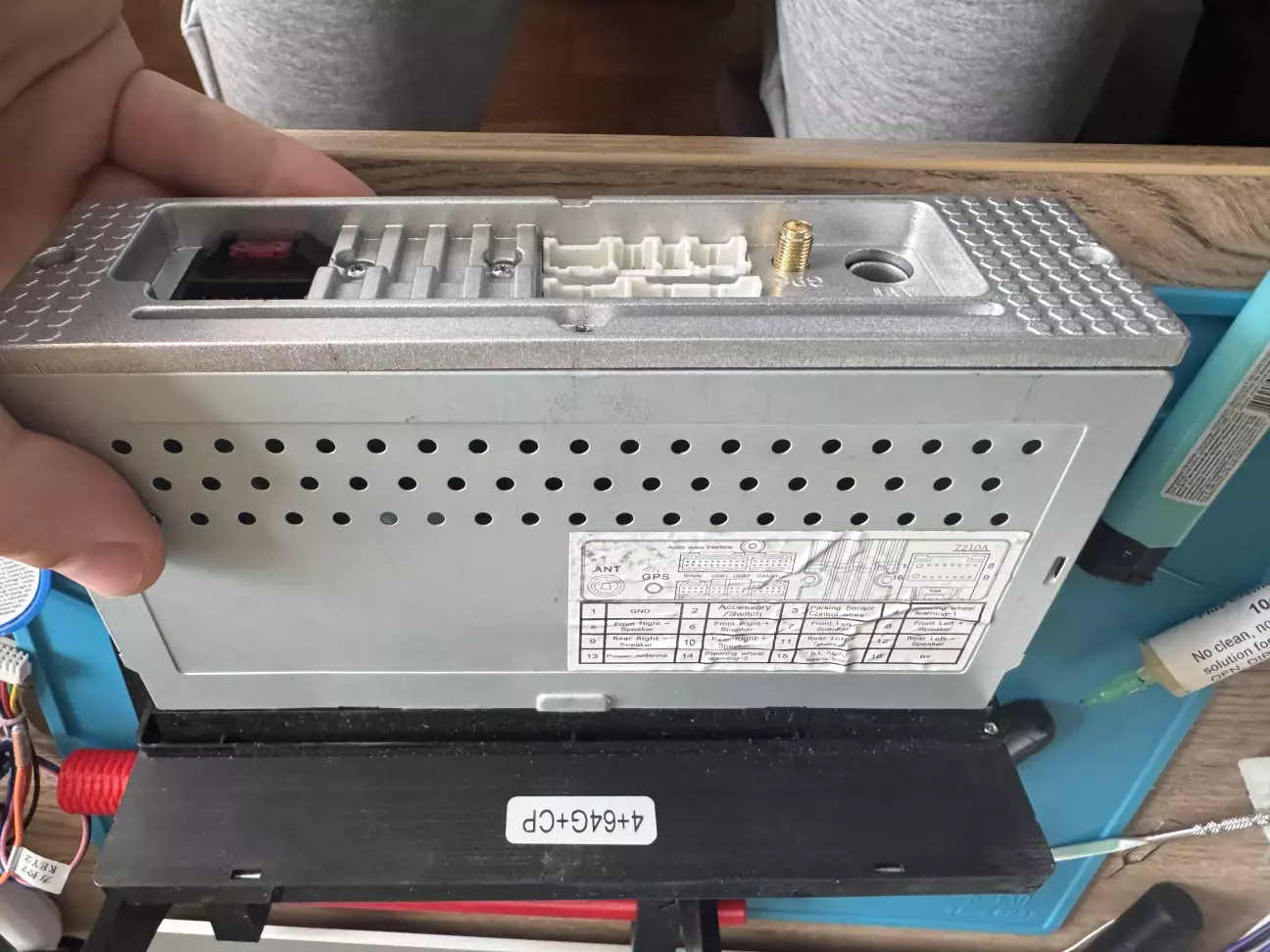

Ззаду виглядає як 1DIN, але екран більше за стандарт. Наклейка нам обіцяє 4/64. Я вже обмовився про процесор, тому інтриги не буде, бо він більше 2х не підтримує.

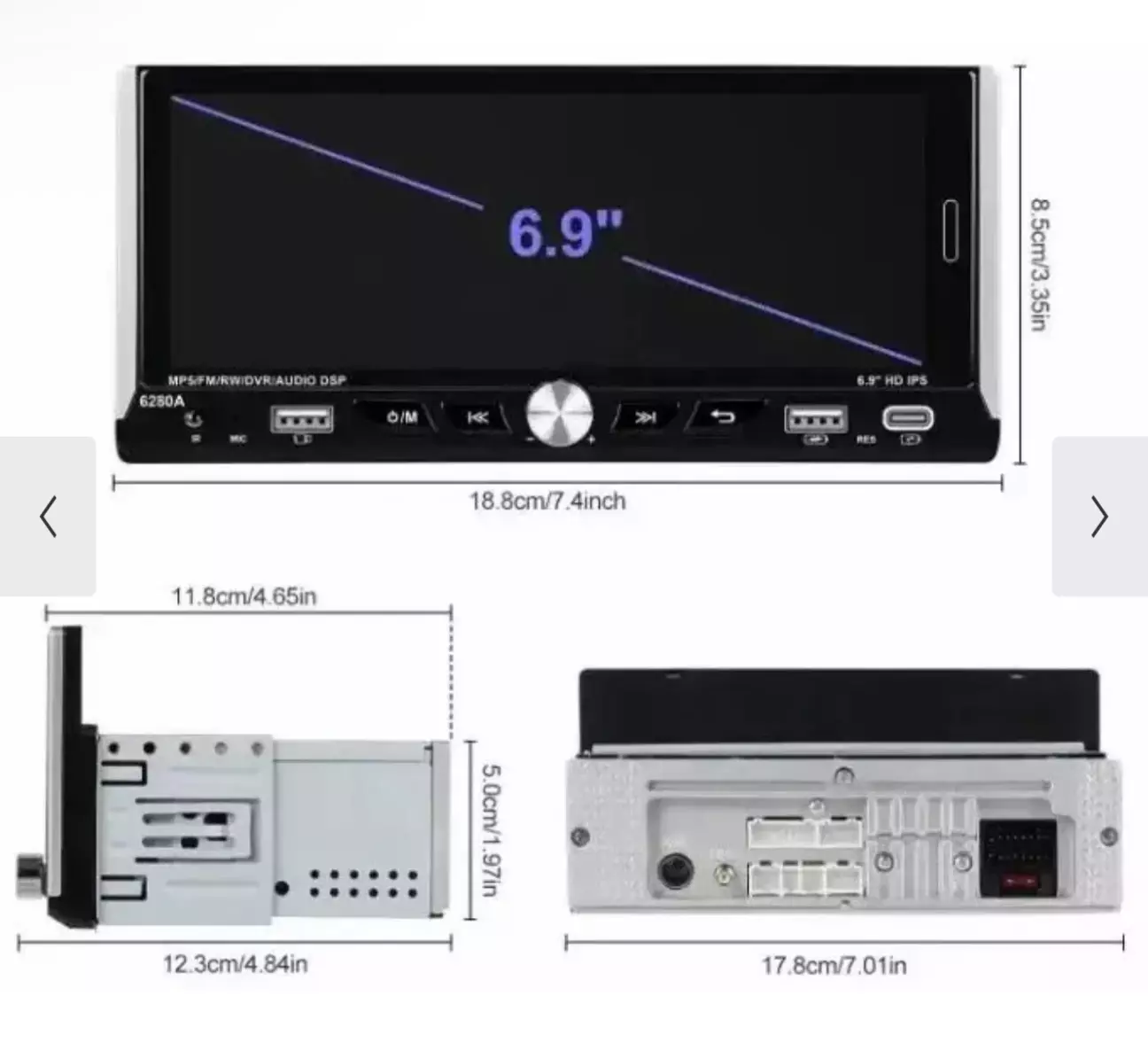

Нагуглив картинку з розмірами. Екран більше за 1 DIN 180x50mm. Відповідно в авто трошки випиратиме, але це зовсім трошки і реально стане в 1 дін шахту

Вмикаємо

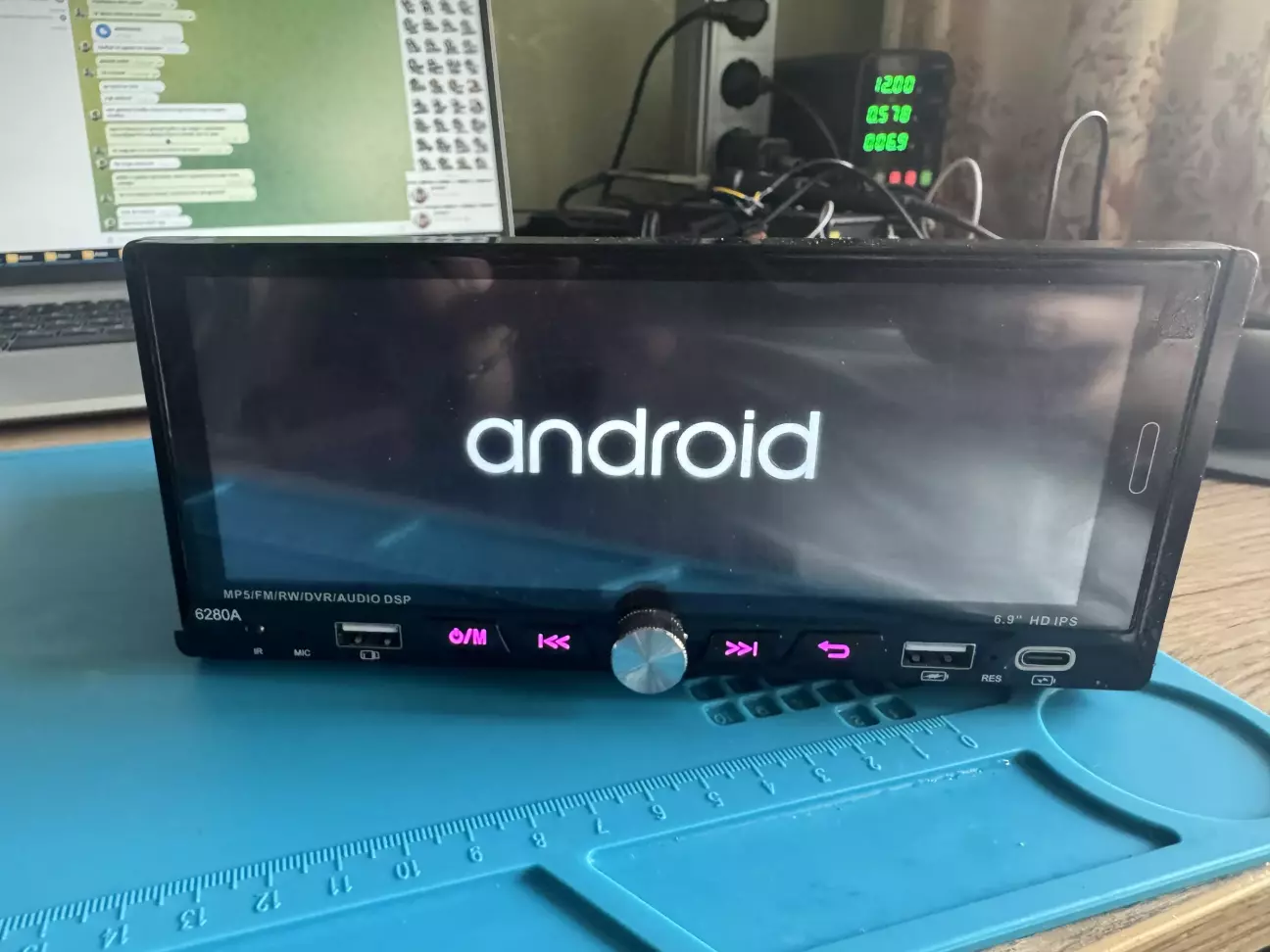

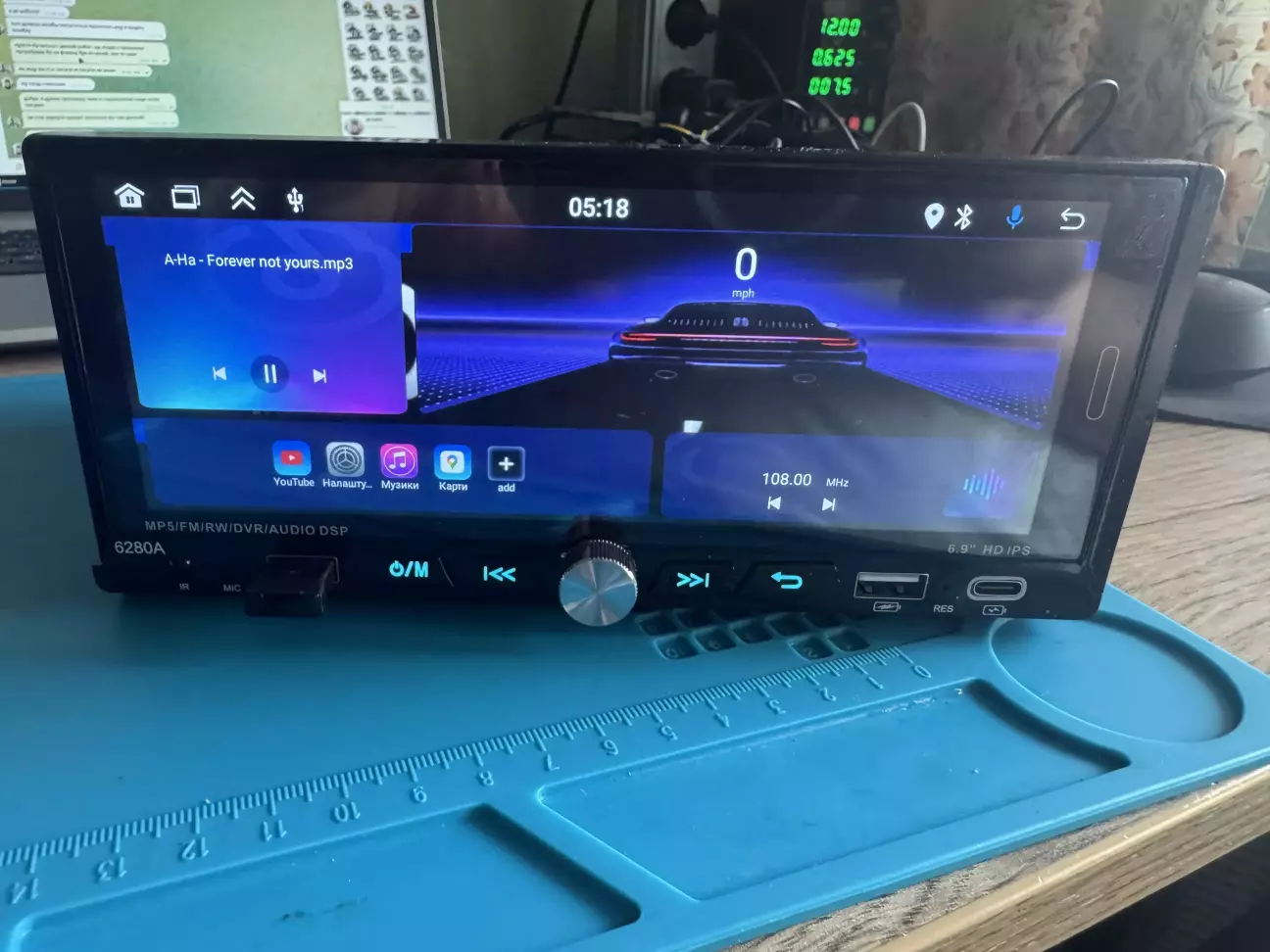

Ввімкнулось

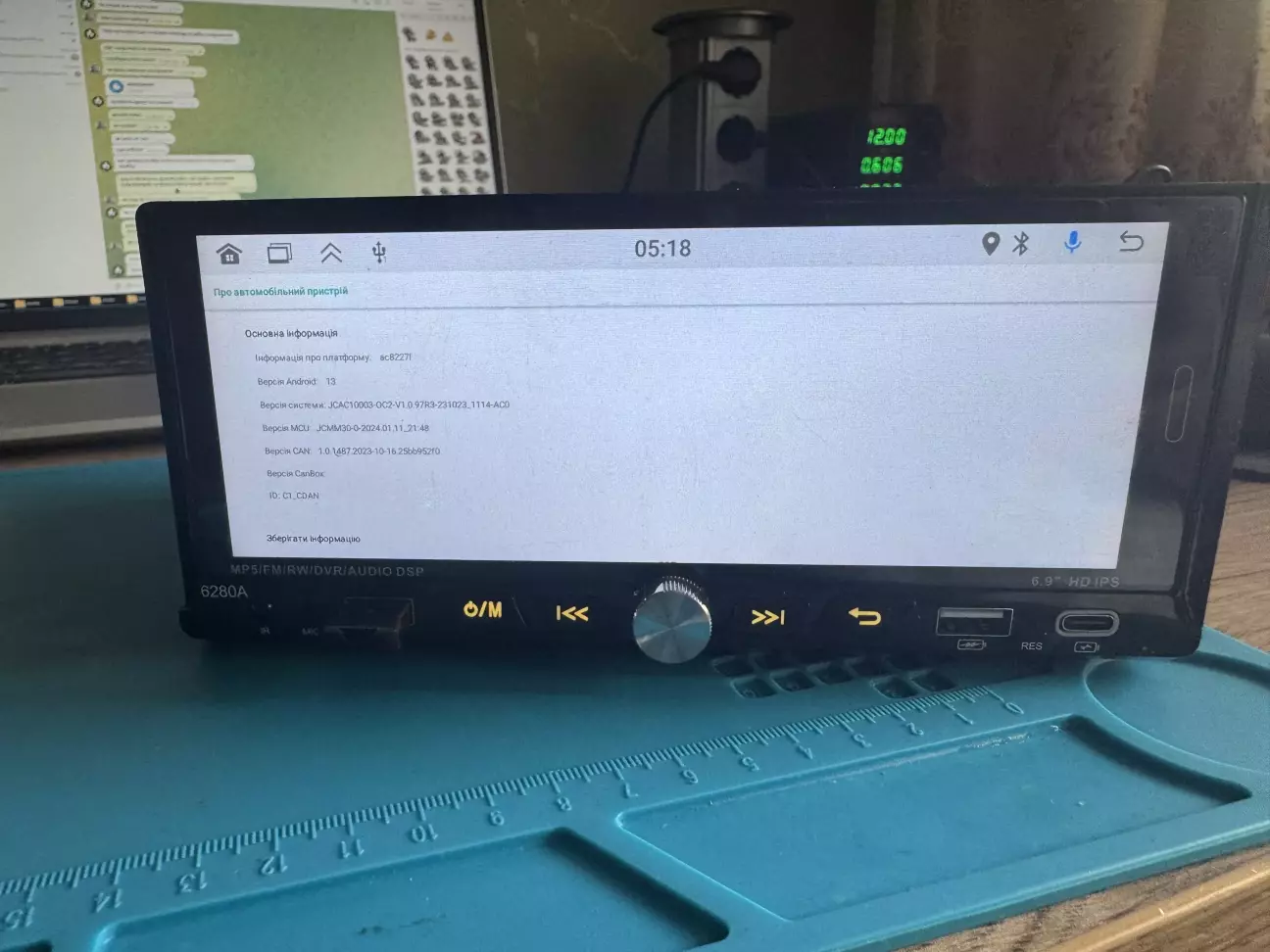

Мамою присягаються, 13 android (8.1 насправді). Платформа JCAC10003, якась інфо є по ним, але не густо. AC8227L древнющий, максимум 2Гб оперативної підтримує.

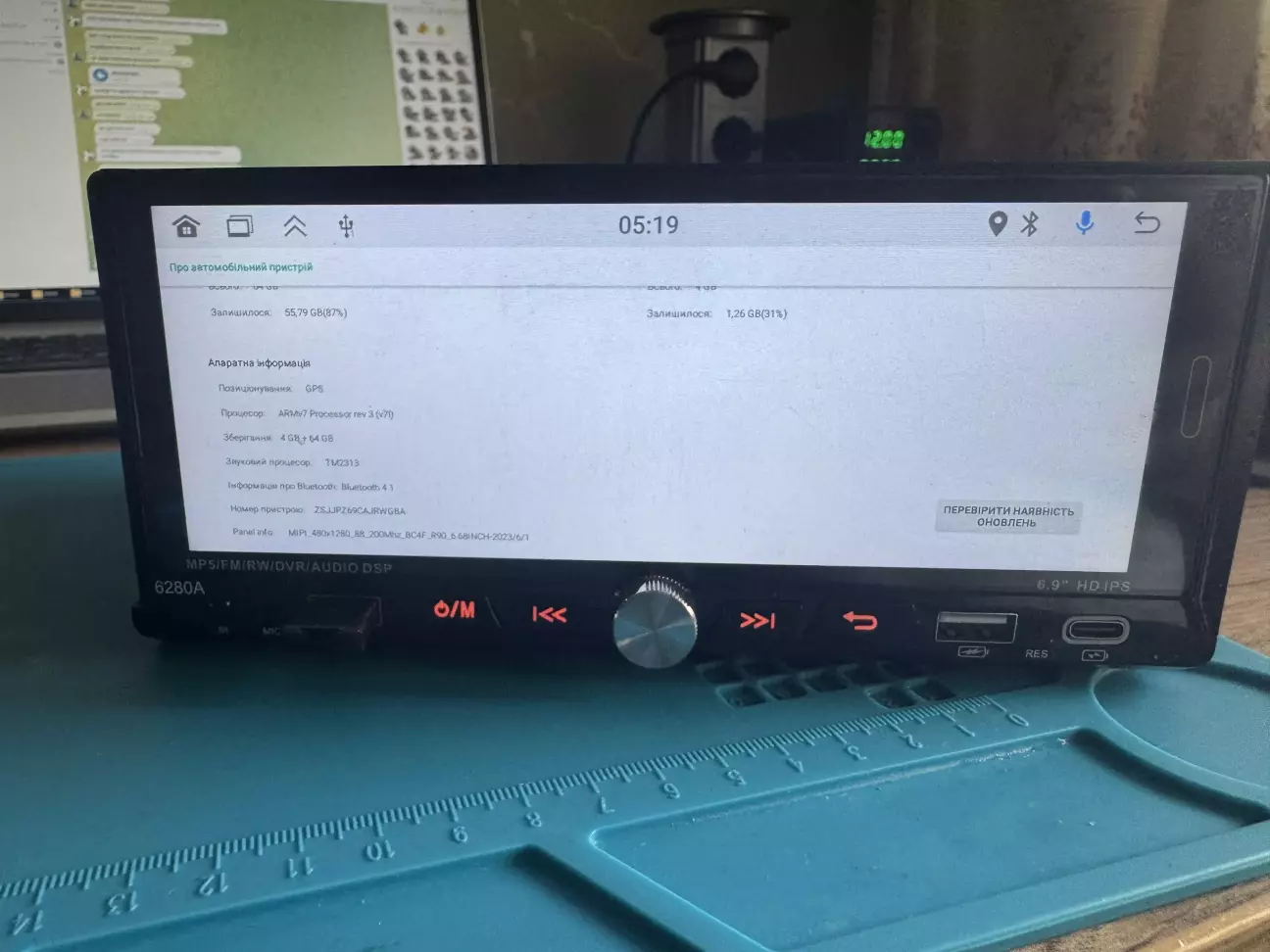

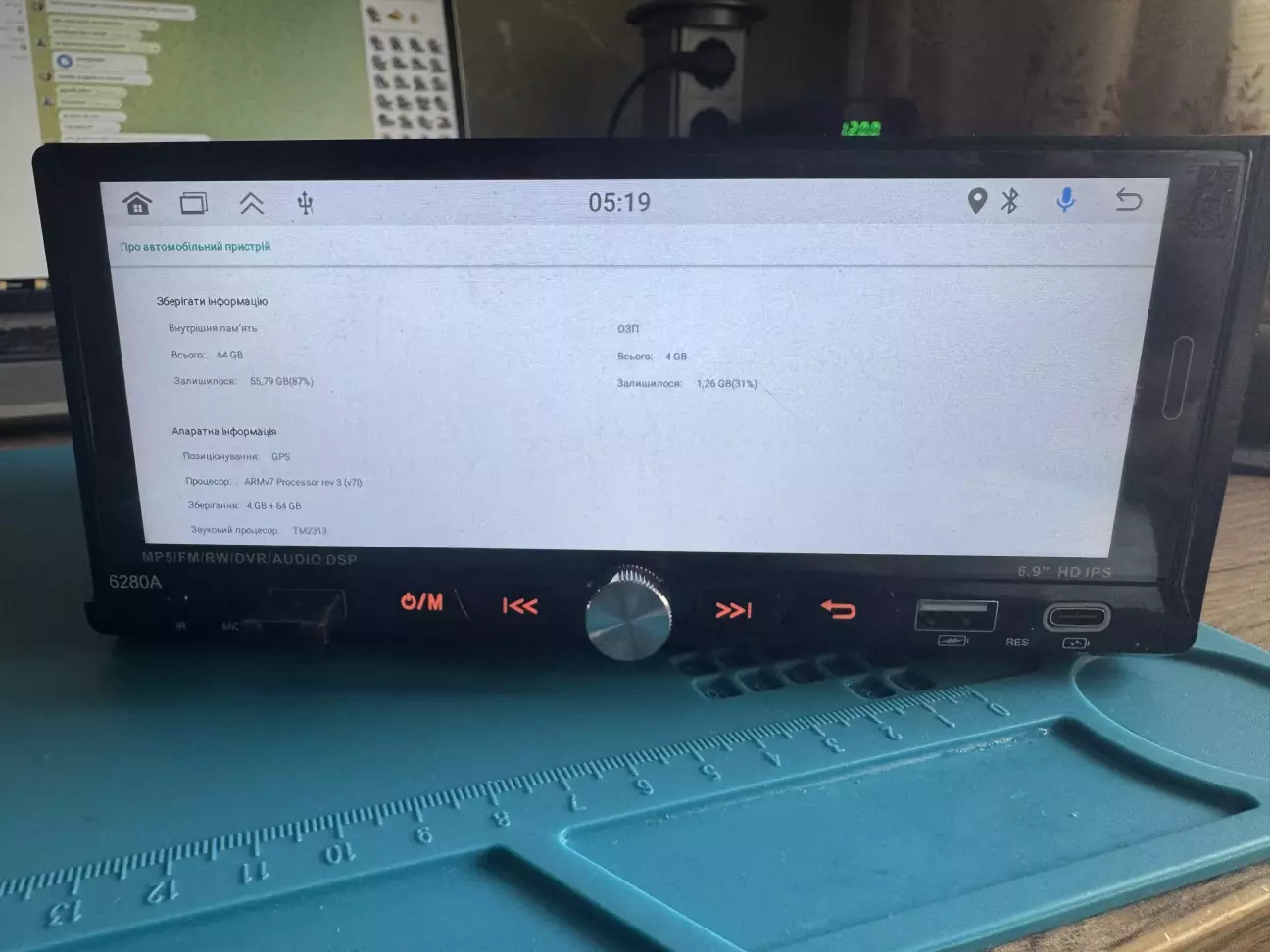

В системі написано теж 4Гб оперативної,

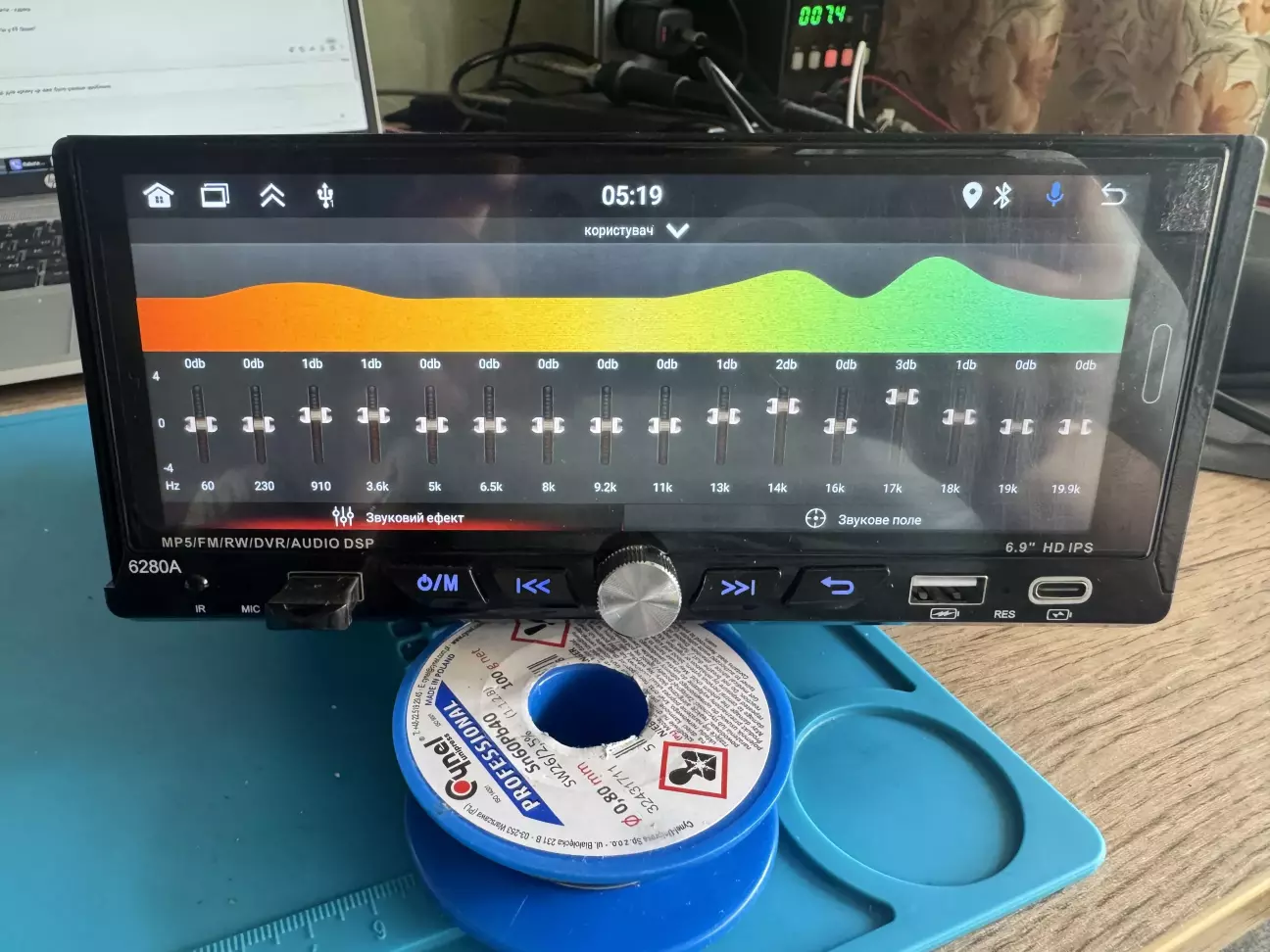

DSP не завезено, чесно пишуть TM2313, екран 1280х480.

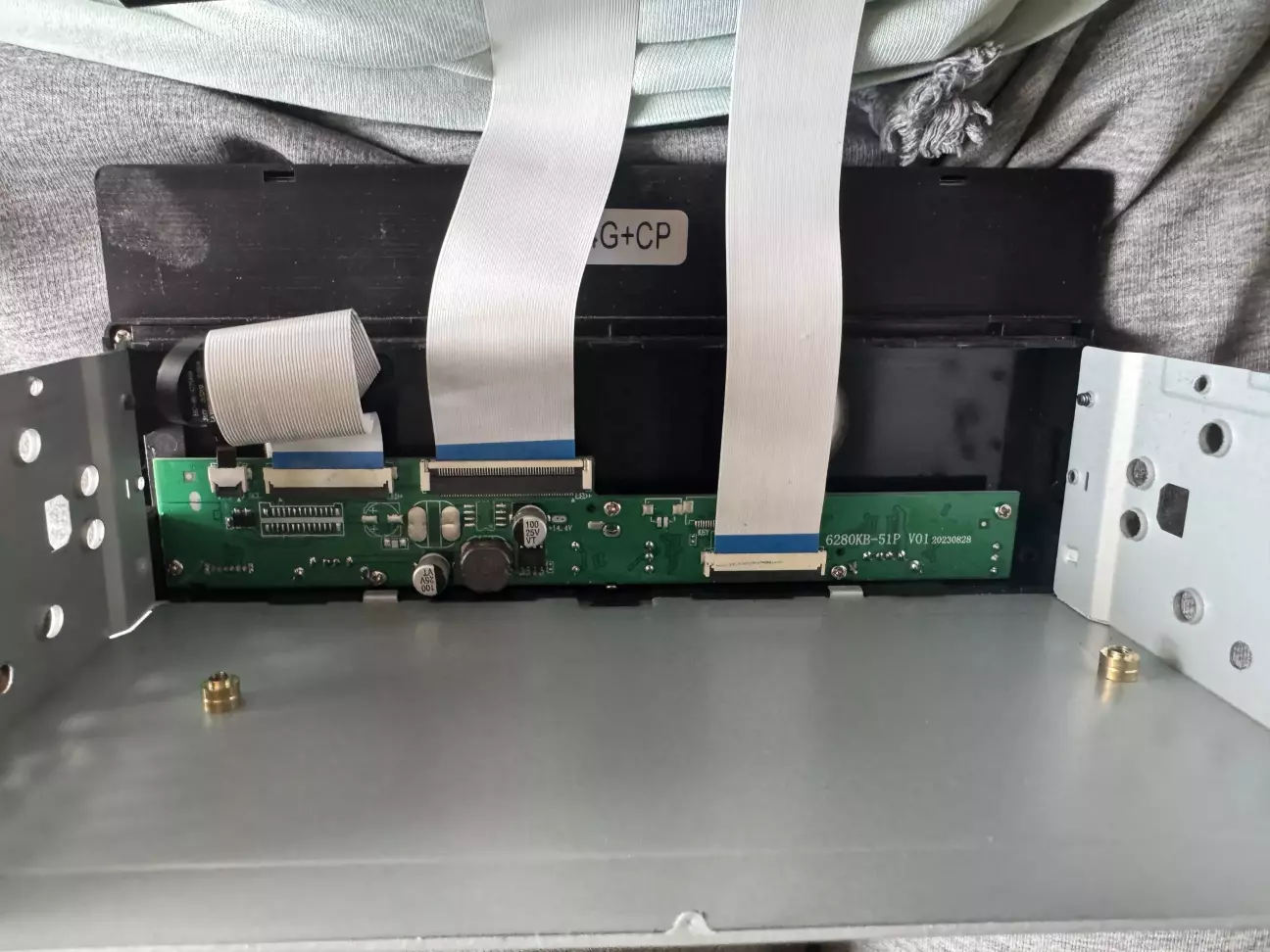

Розбираємо і заглядаємо в середину.

Той самий TM2313 від кишенькового плеєра.

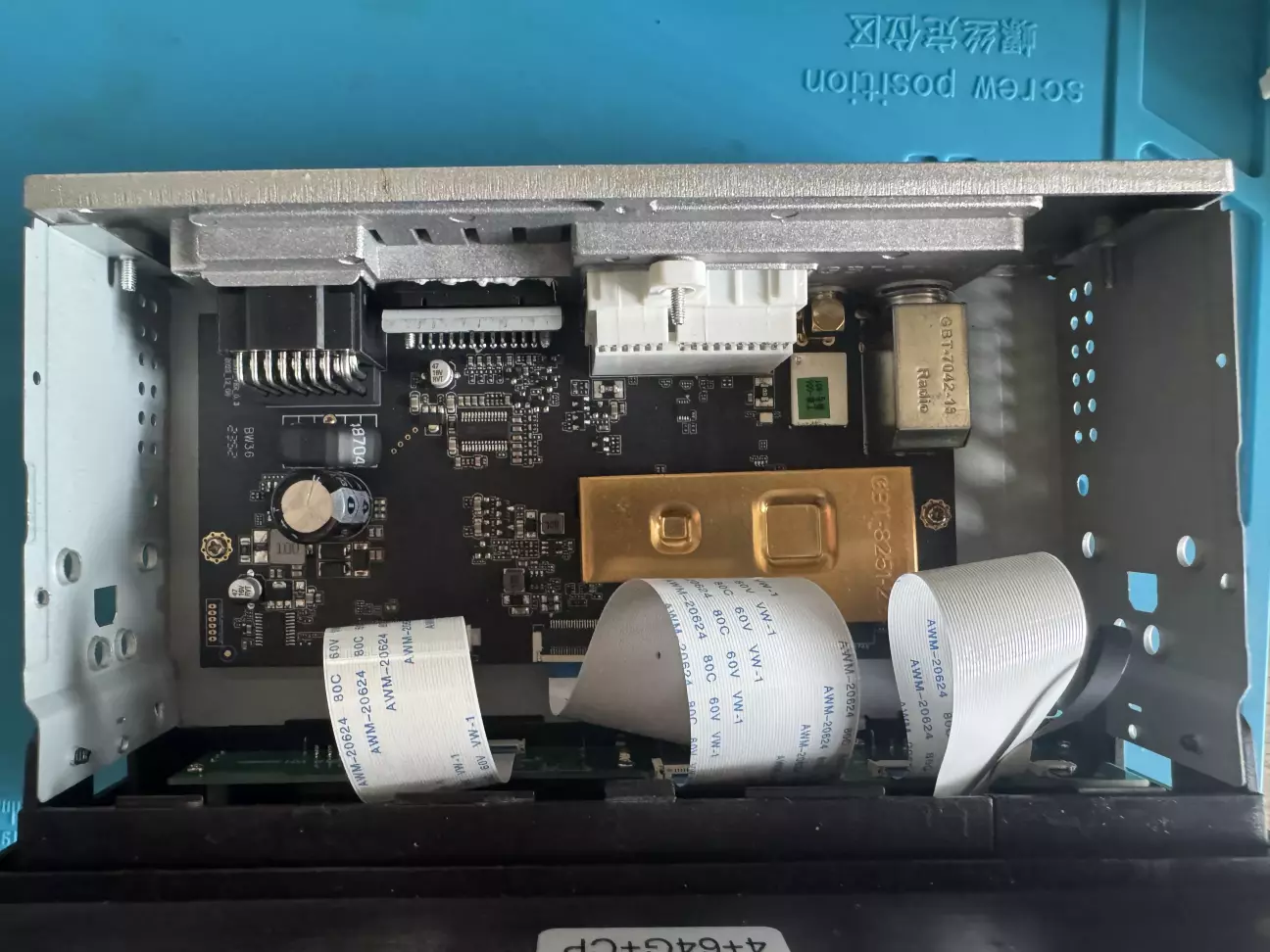

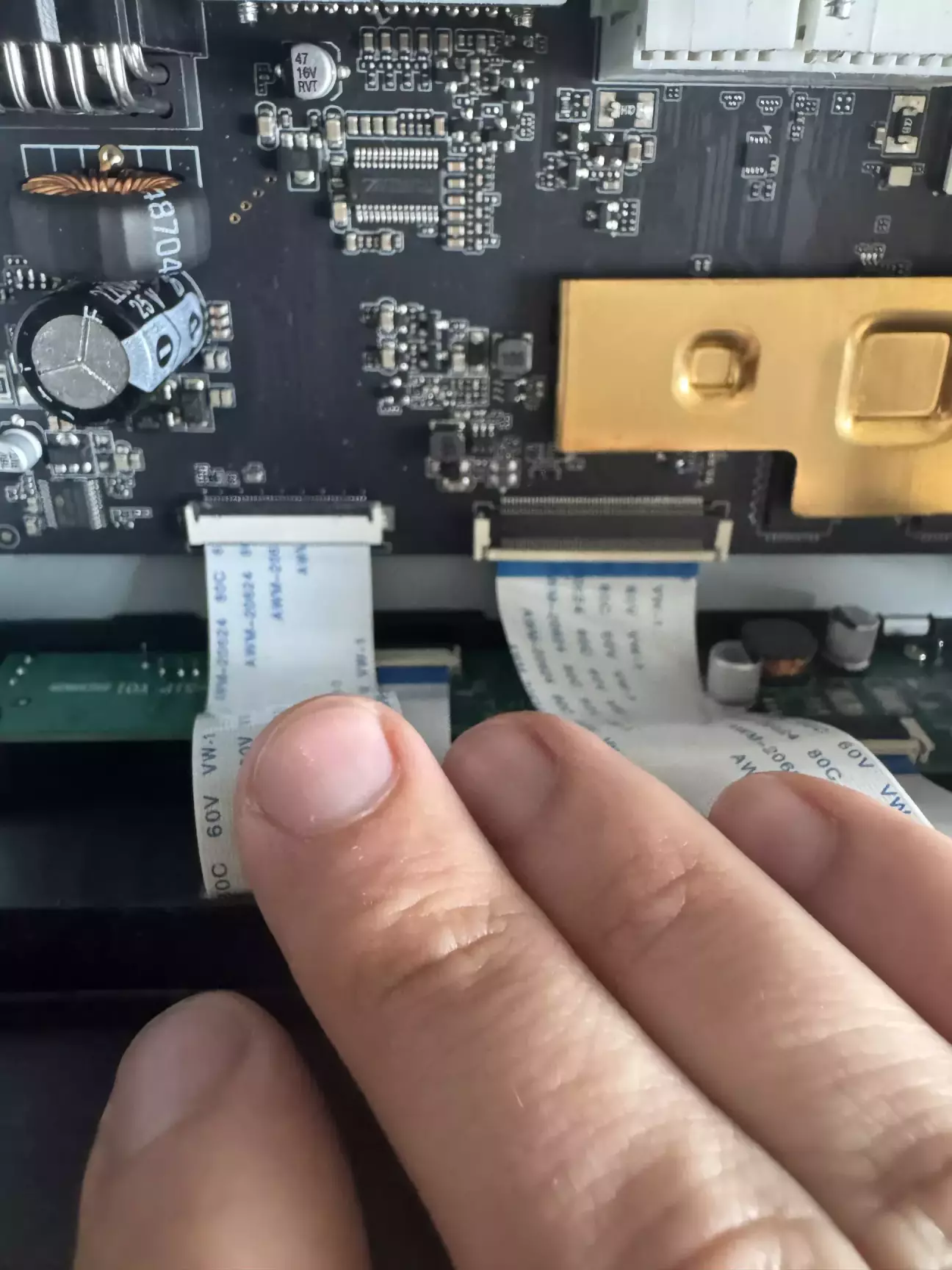

Плата і підключення дисплею, дисплей LVDS дешевий.

Відкрутили плату.

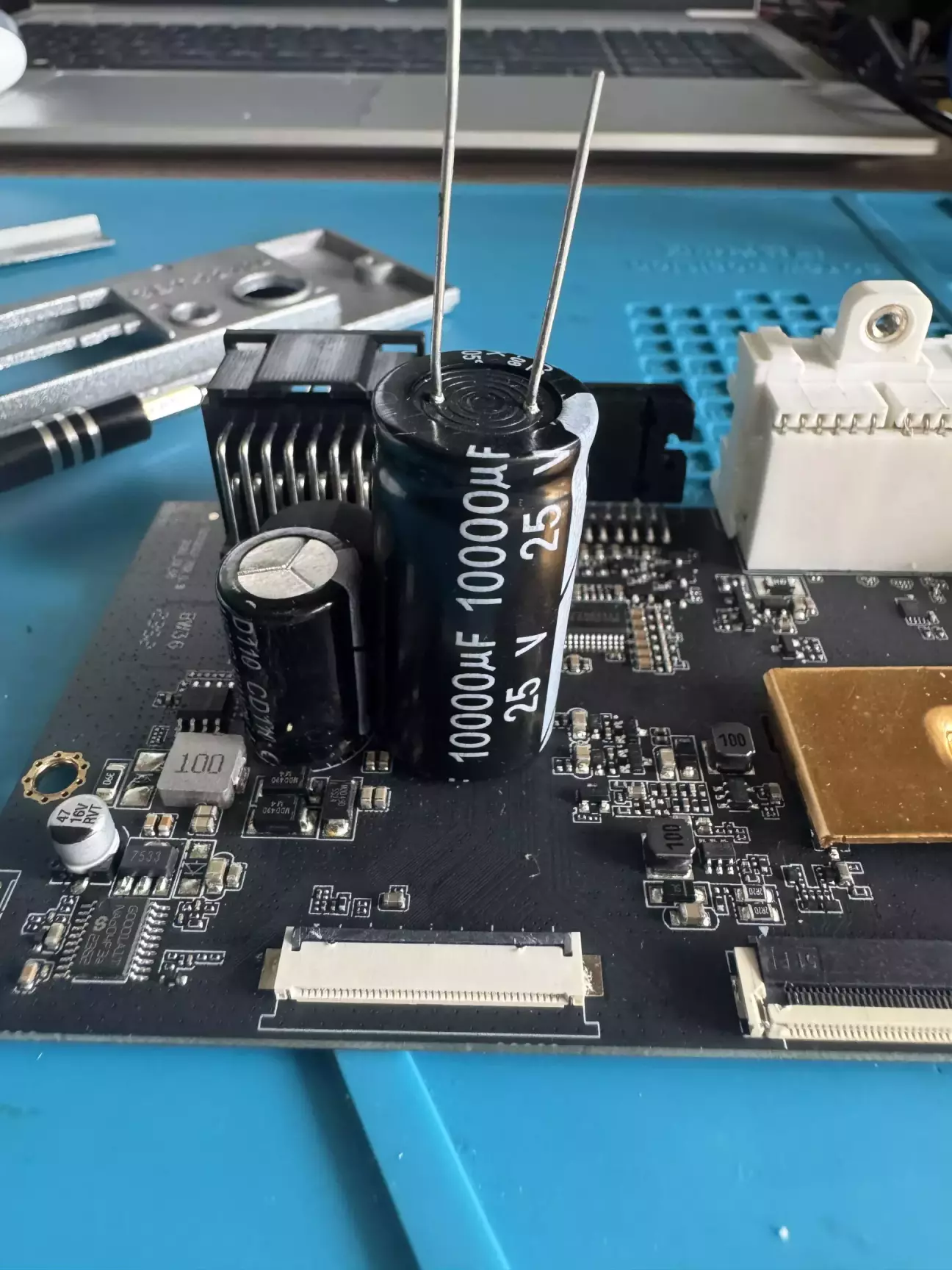

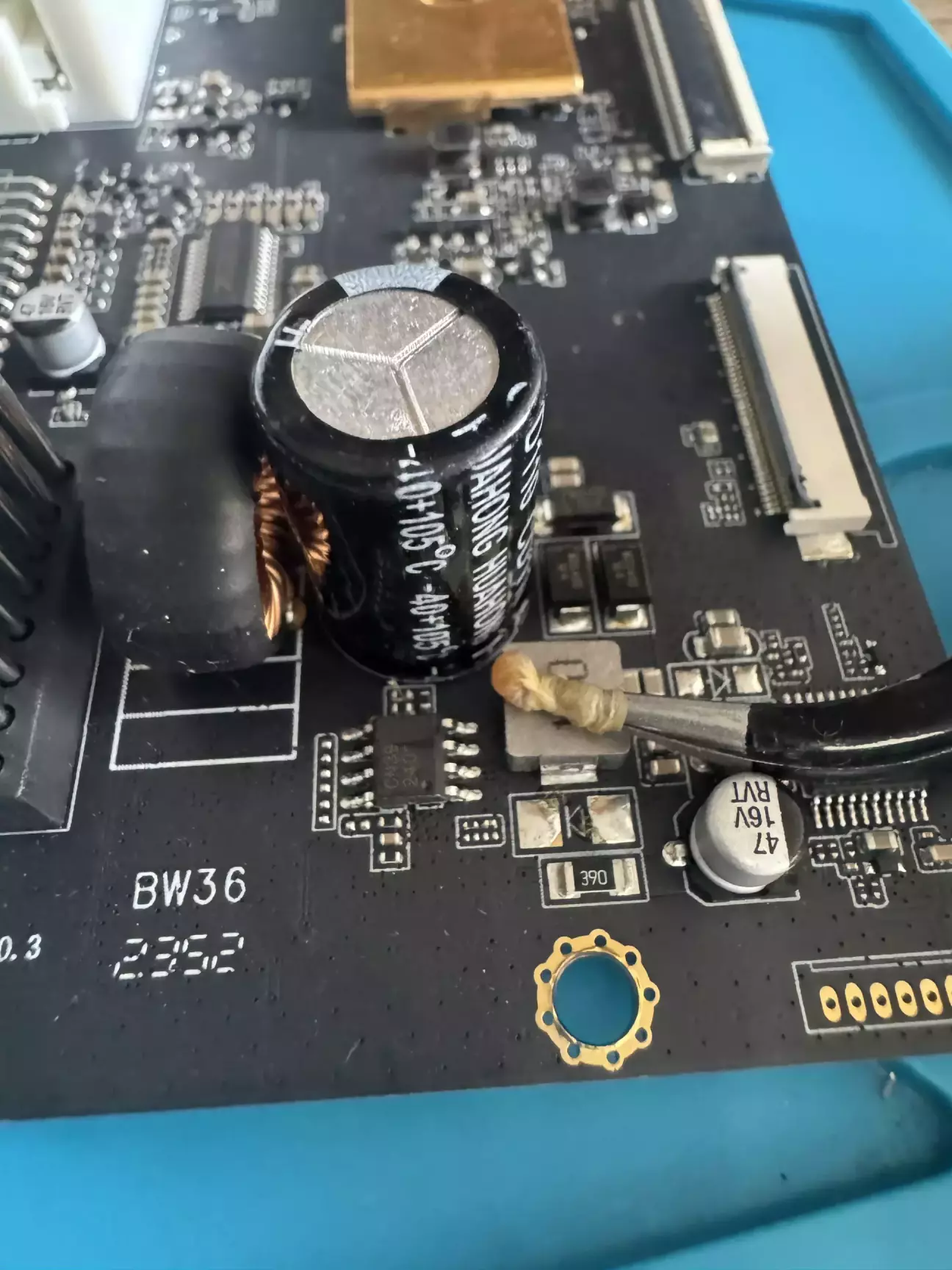

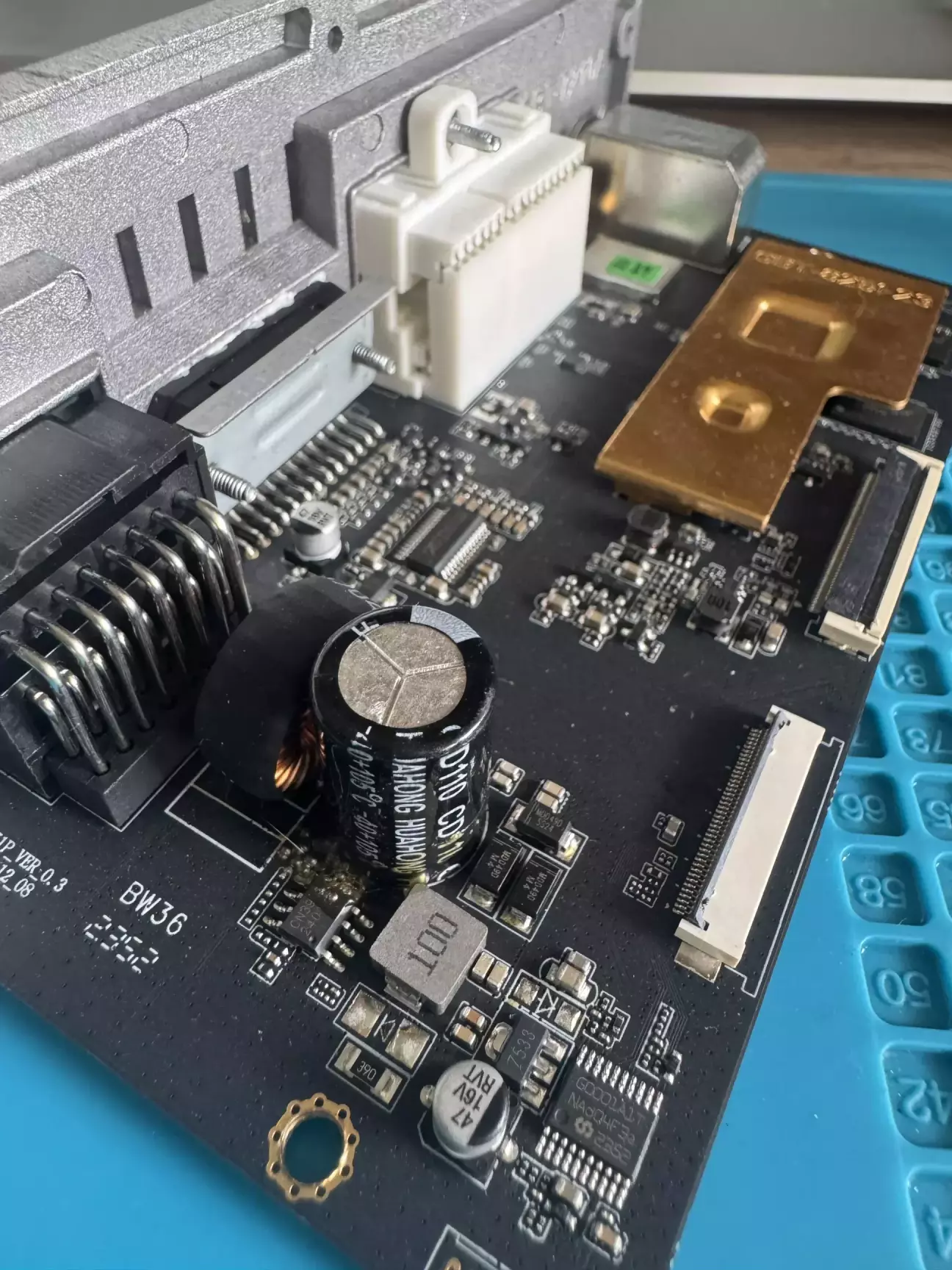

Власник прикрутив пластинку не тією стороною, кондесатор 2200 мкФ.

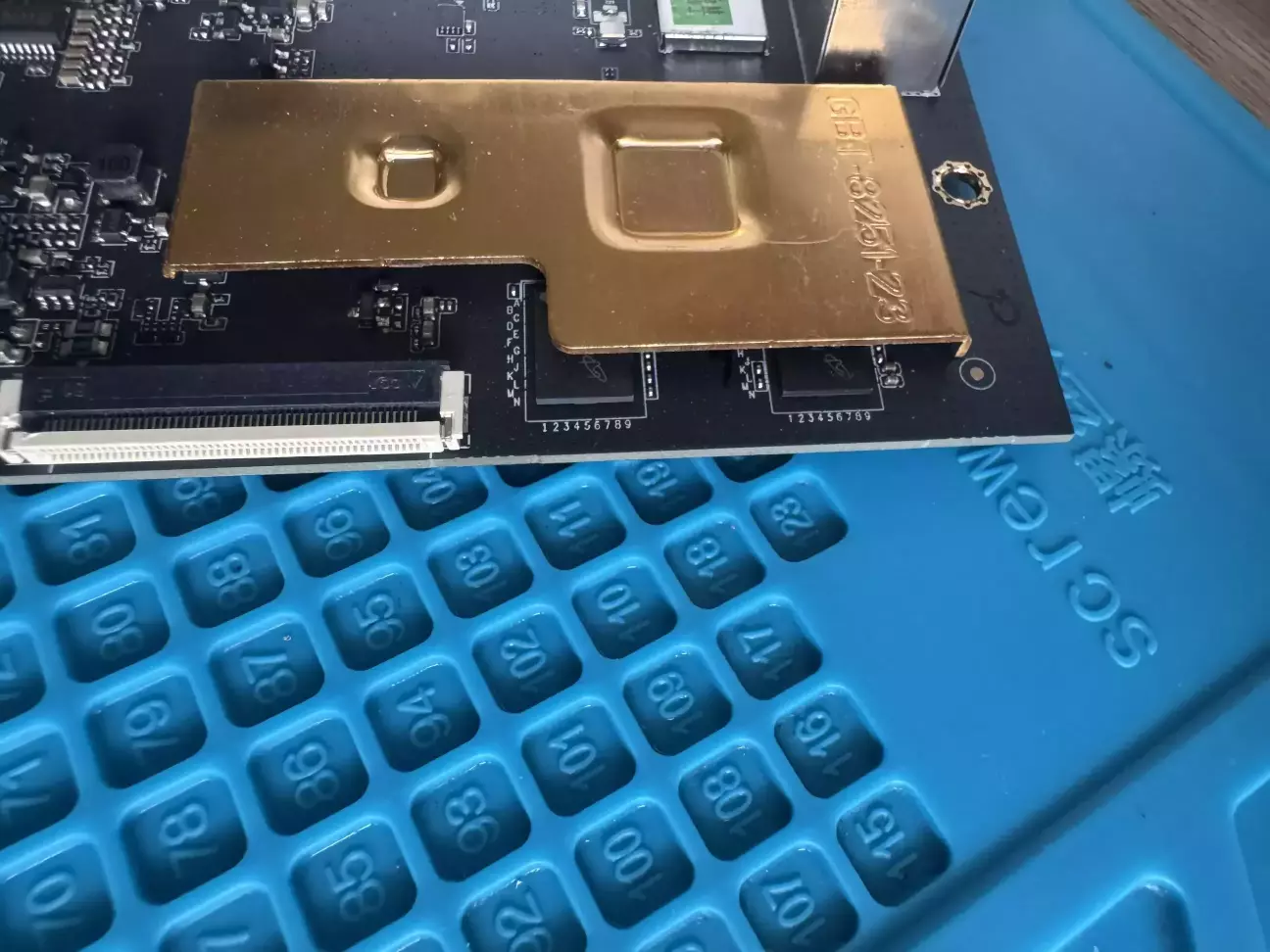

Процесор прикритий мідним радіотором. Два чіпа. Оперативки виглядають з під нього.

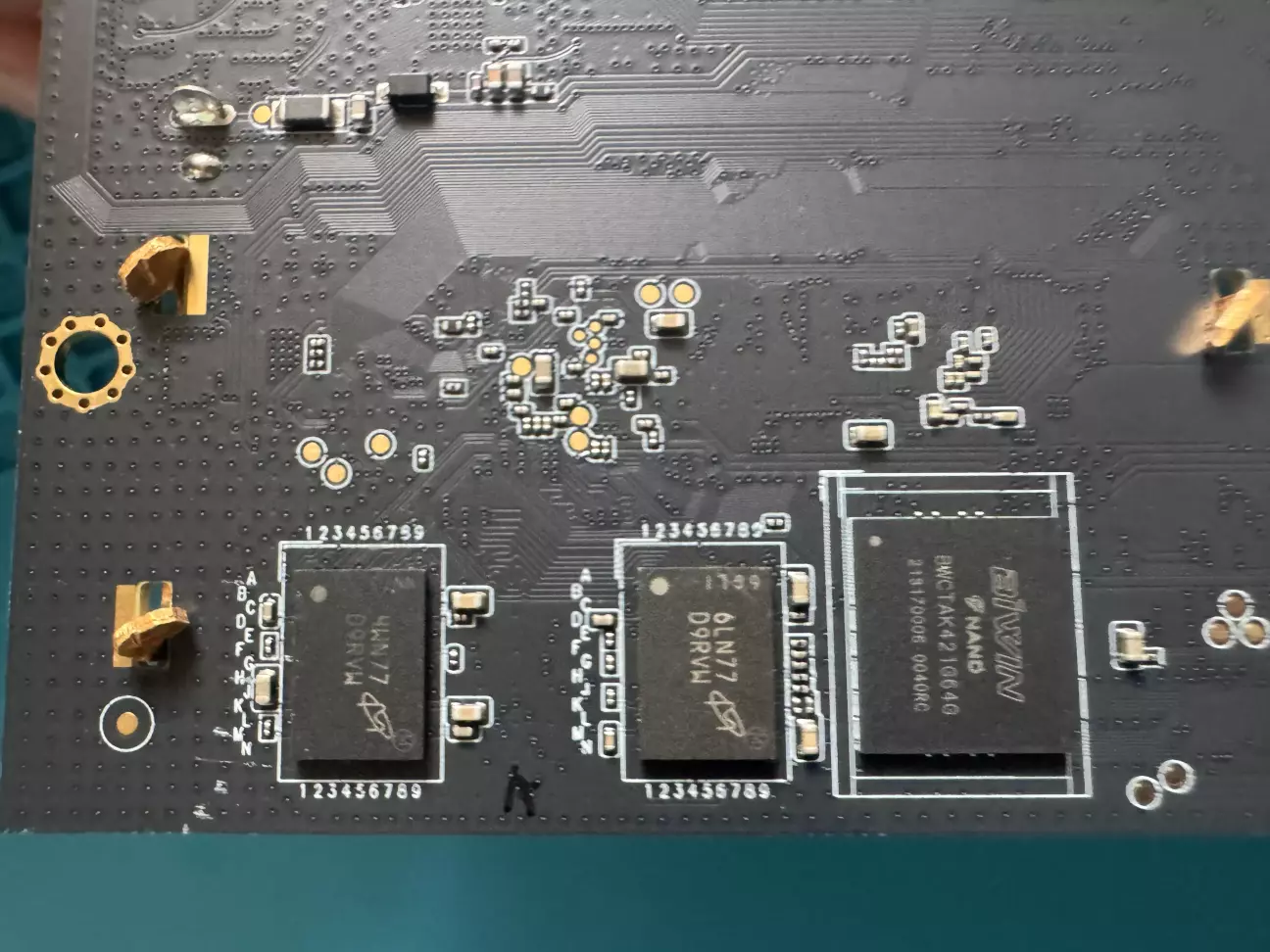

З іншої сторони ще два чіпа оперативки в постійна памʼять. Маркування оперативки говорить як завжди: вона б.в.,з різних партій. 2Гб загалом. Постійна памʼять таки так, 64 Гб.

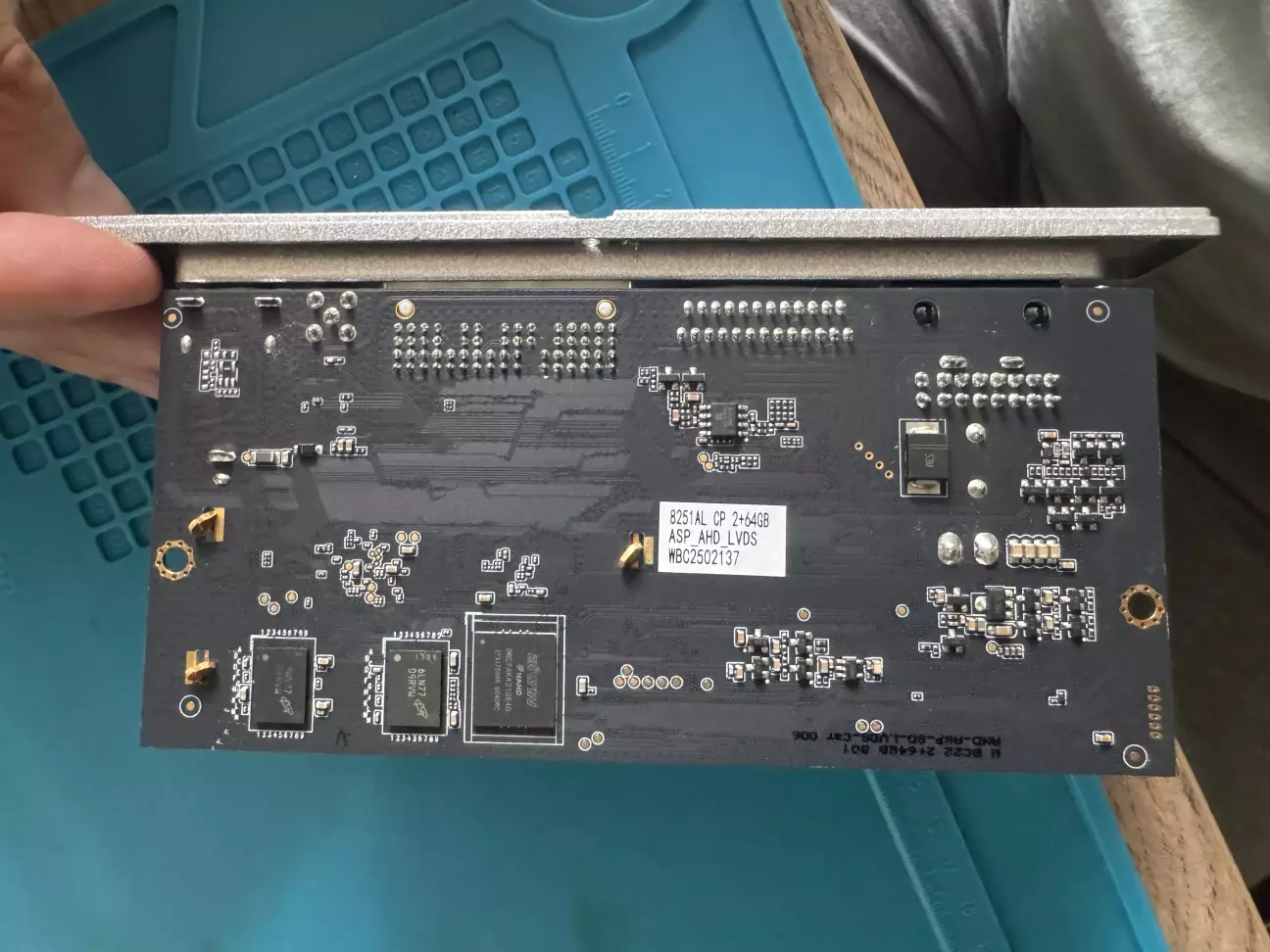

Плата знизу, загальний вигляд

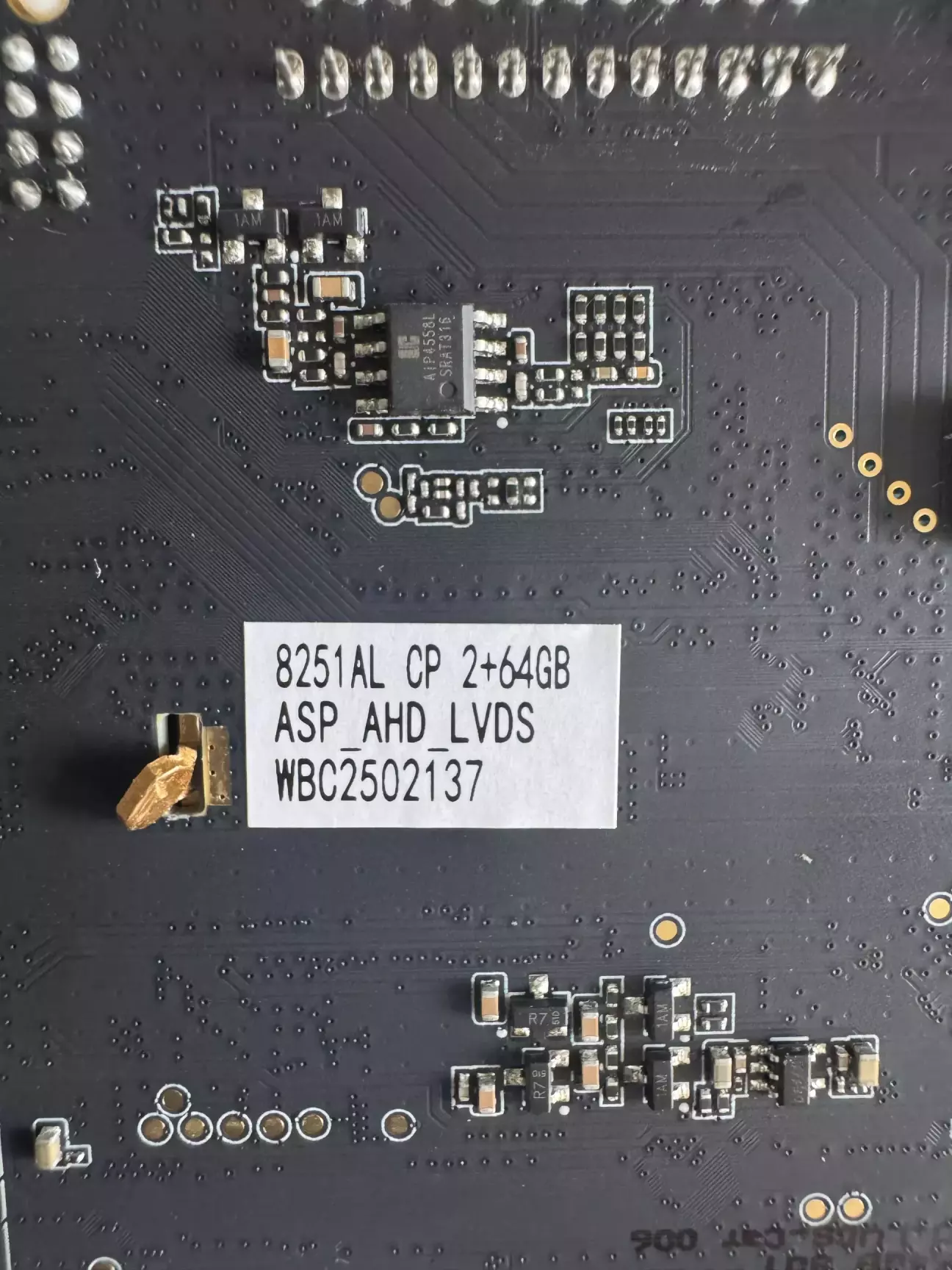

Ну тут наклейка і вона чесно каже 2/64.

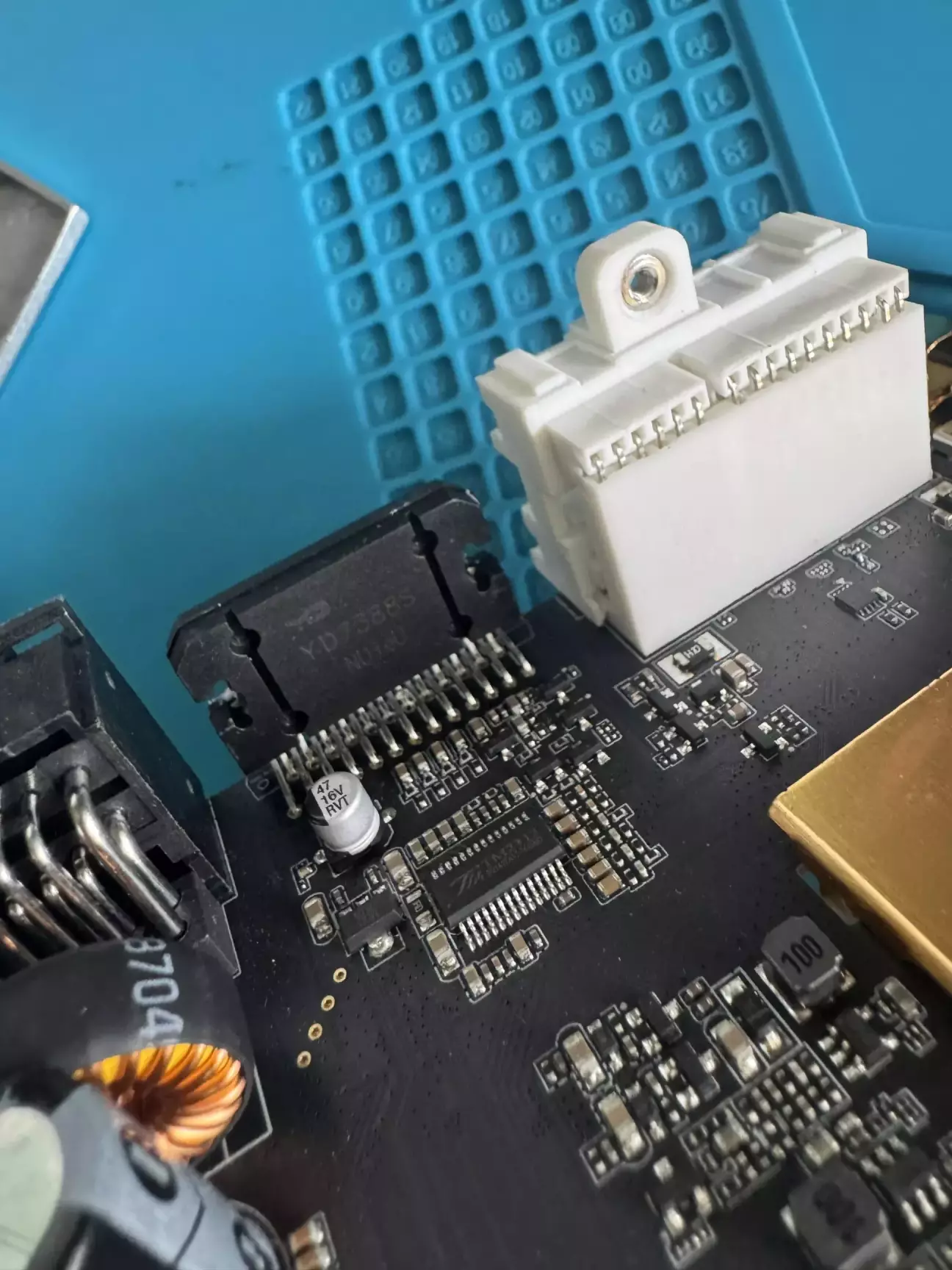

Добралися до затички YD7388S

Відколупали клей схожий на момент.

Я підозрюю, що на тюбиках китайського клею котрі використовуються на дешевих мультимедіа написано «PeaceДець за 3місяці». Цей клей дуже агресивний і SMD під ним просто гниють. Зідрав з мікросхеми і конденсаторів SMD навколо.

Порівняння розмірів.

Вклали на бочок, бо стоячки між компонентами плати не вміщується новий.

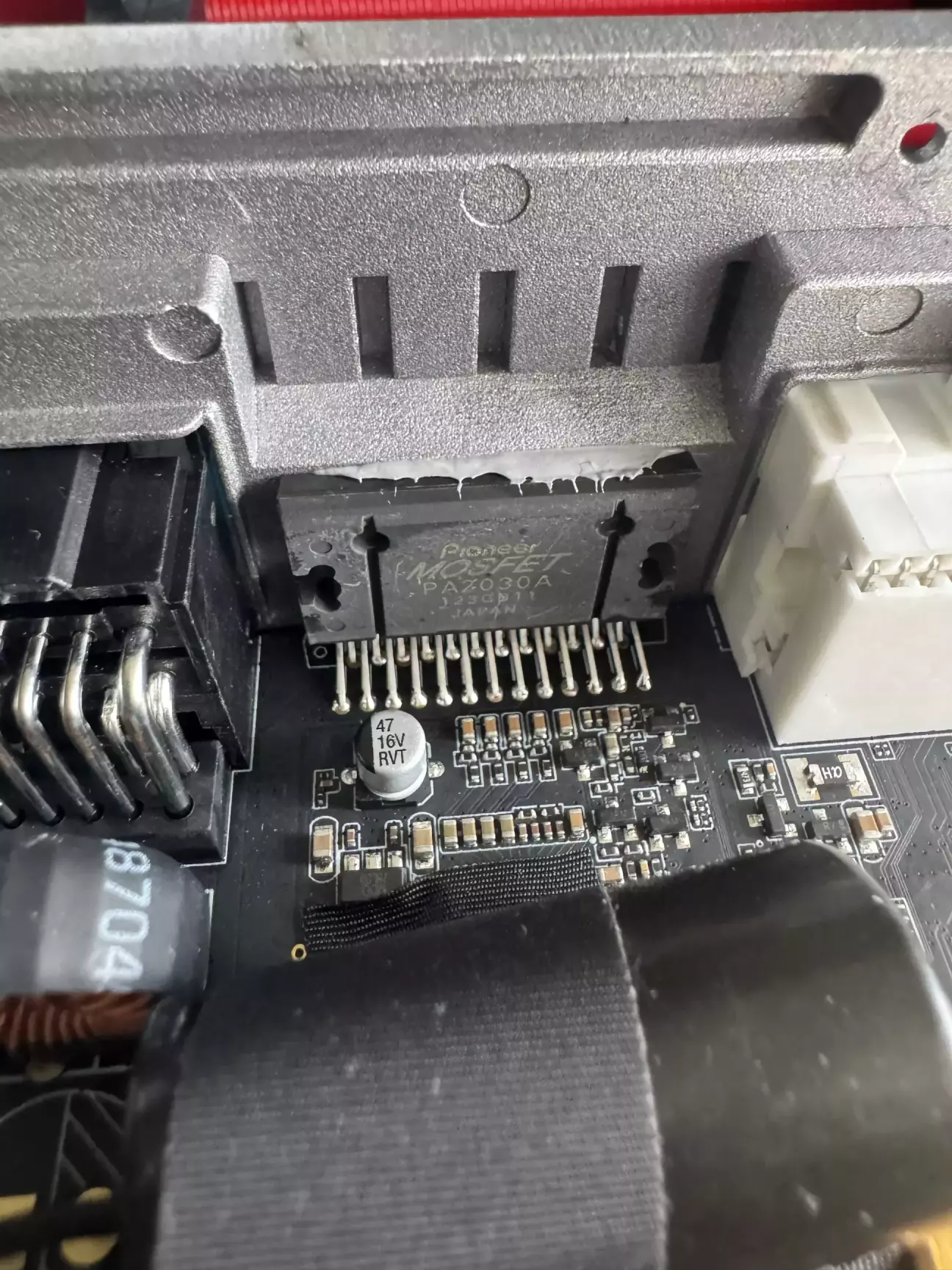

Поставили правильну мікросхему Pioneer PA2030A

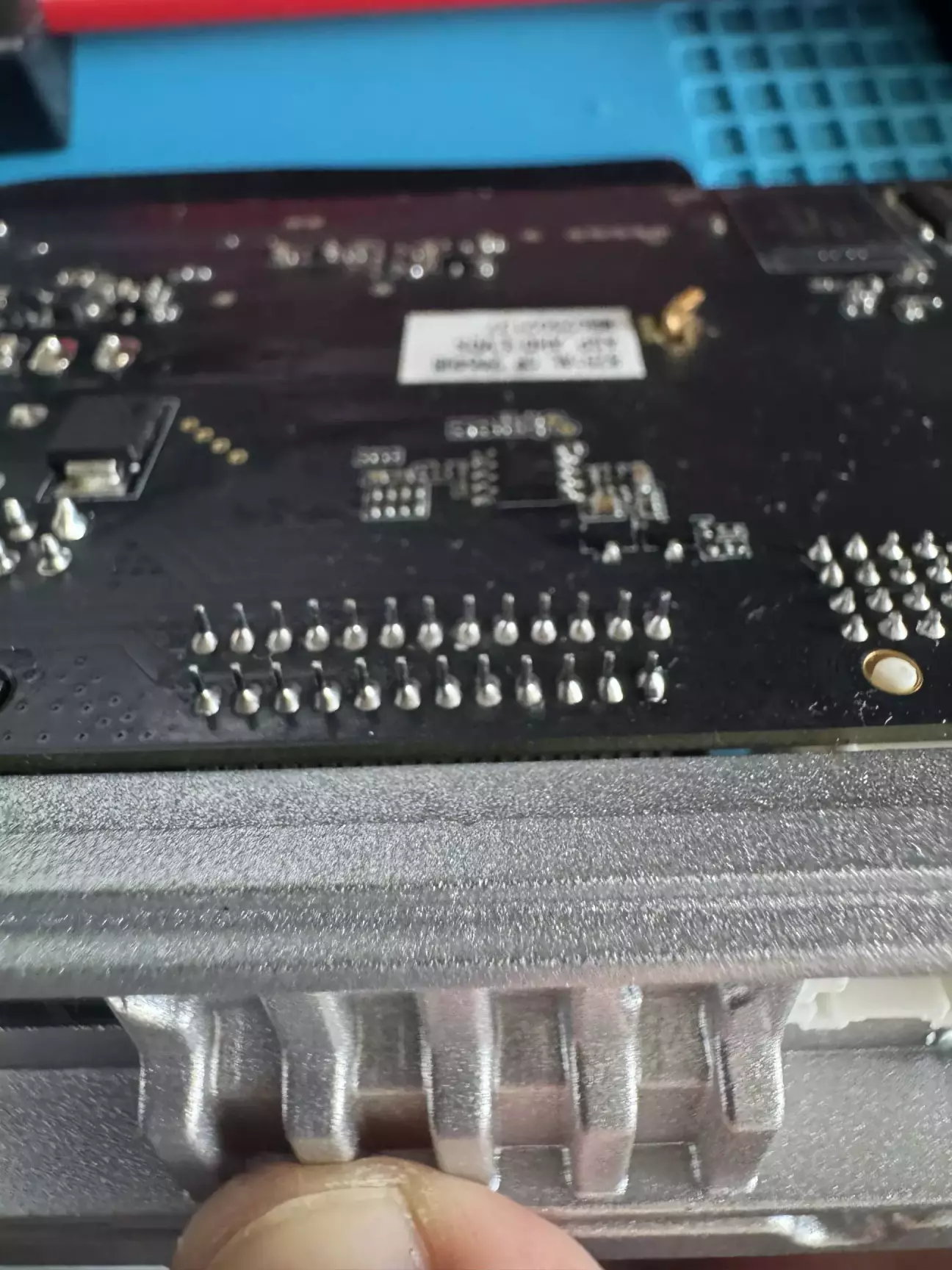

Якість пайки з іншої сторони.

Зібрали, відтестували, грає. Причому значно краще.

Висновки: актуальні всі, що робились раніше по AC8227L, коротко -  не ромашки. По памʼяті намахали, версія андроїд не справжня. Ніякої швидкої зарядки від USB на панельці немає. Екран дуже посередньої якості, а з таким розміром  щось побачити на ходу там не реально.

Питали в коментарях чи можна панельку розмістити окремо, а дисплей в іншому місці. Відповідь: можна, пласкі шлейфи бувають см по 60.

Взагалі , таку мультимедіа до покупки не раджу, але ціна мабуть є вирішальною для тих, хто купив.

Хороший варіант 1DIN, якщо світ на ньому зійшовся клином я показував рік тому. Там дисплей можна повернути трошки до водія, і якщо не перекриває органи керування пічкою, толку саме від екрану буде більше
