Гравірування панелі приладів

Дуже давно хотів це зробити, задовбував багатьох майстрів хто займається лазерним гравіюванням, найчастіша відповідь це відмова, бо матеріал не відомий і хто зна як поведе себе шкала, чи не плавить її, відмовляли навіть при умові що прийшлю донора. І знов працює приказка "хочеш зробити добре - зроби сам".

Для чого це? Я хочу вибити піктограму низького рівня омивача, а також індикацію кейлес та можливо тпмс, в згодом може і додати якийсь напис або малюнок.

Отже вирішив я придбати собі лазерний гравер. Був приємно здивований що вони не коштують тисячі доларів, а також є портативні варіанти. І почалися муки вибору. Після швидкого пошуку варіантів та порівняння характеристик я зрозумів що мені важливі 2 речі: лазер ставиться зверху, отже його мала робоча зона (приблизно 80 на 80 мм) не заважає гравірувати великі речі, а також можливість використання професійного софта.

Найкращим кандидатом по цих критеріях виявився Two Trees TS1. І забігаючи наперед скажу, що умова використання проф софту була не марна.

Отже замовив на розетці з терміном очікування 2 тижні, бо їде з-за кордону. Вчора отримав і почав пробувати гравірувати на тестових зразках з комплекту, було багато танців із мобільним застосунком, поки я спромігся його хоча б запустити, і після перших тестів якість взагалі не порадувала.

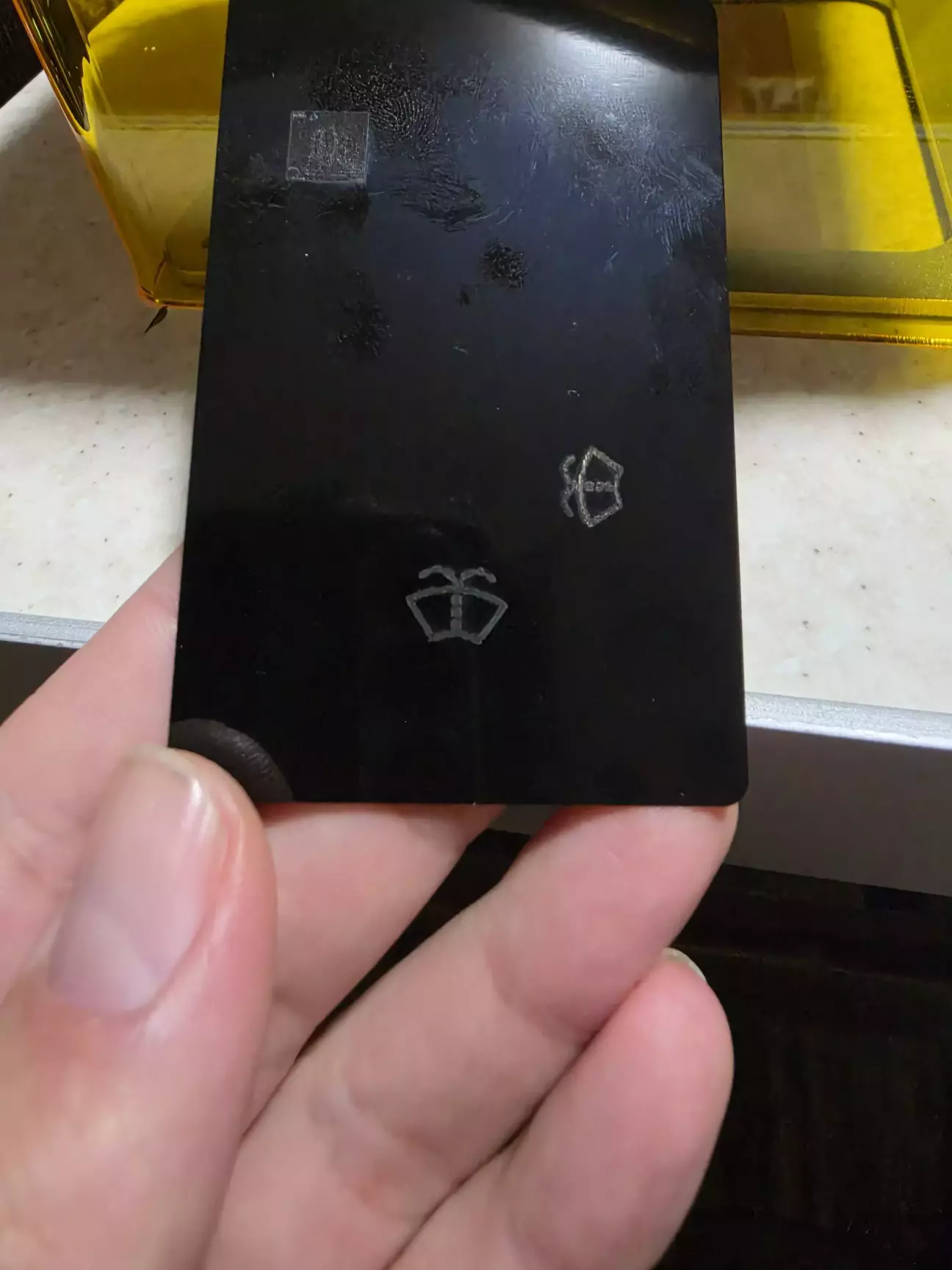

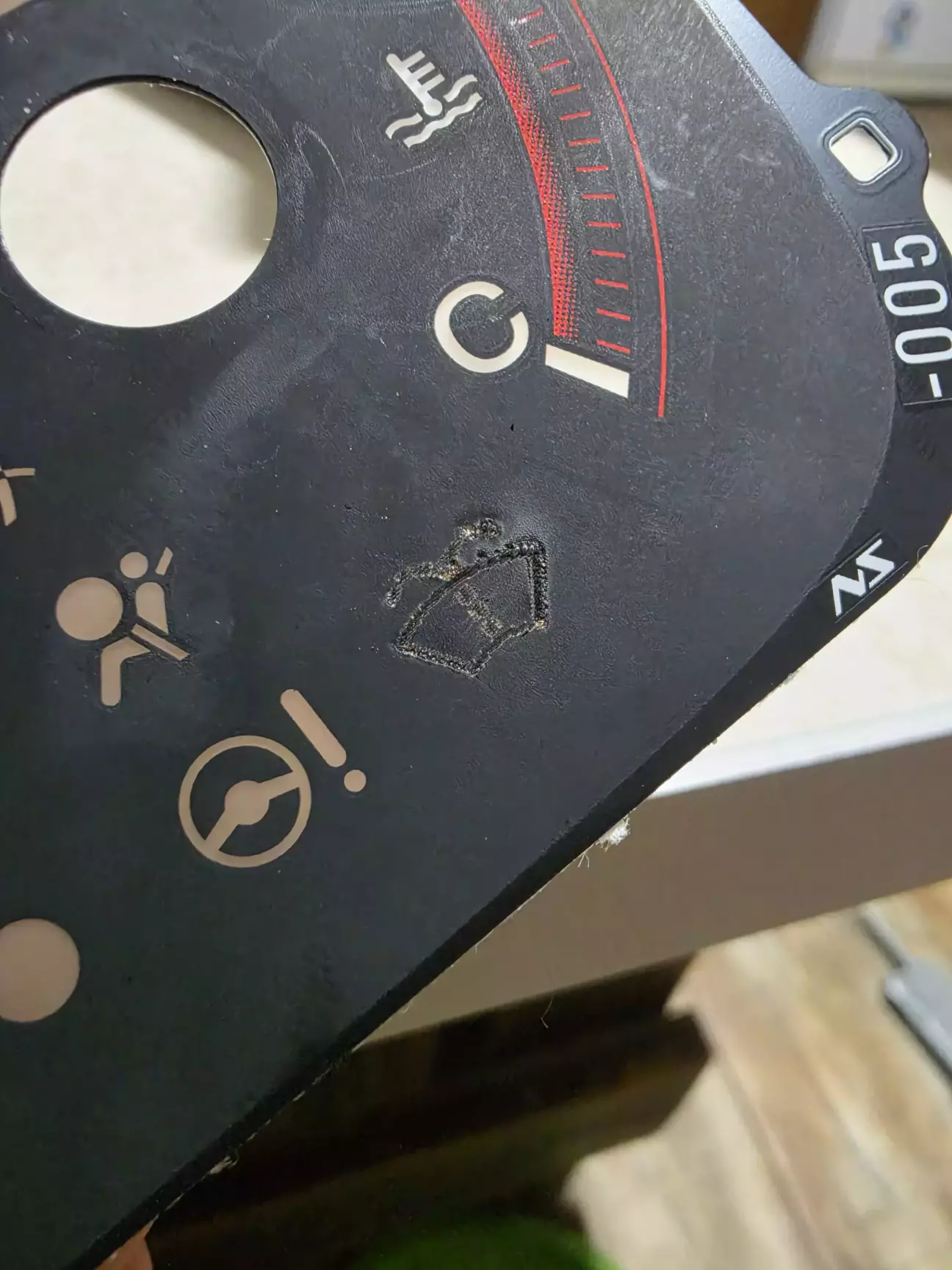

Тестував на піктограмі омивача. Результат був наступний

При цьому налаштувань мінімум, позиціонування теж ніяке, тож вирішив не гаяти час і встановити софт, який порадив чат жпт - LightBurn. Софт платний, є для макос, є 30 денний тріал.

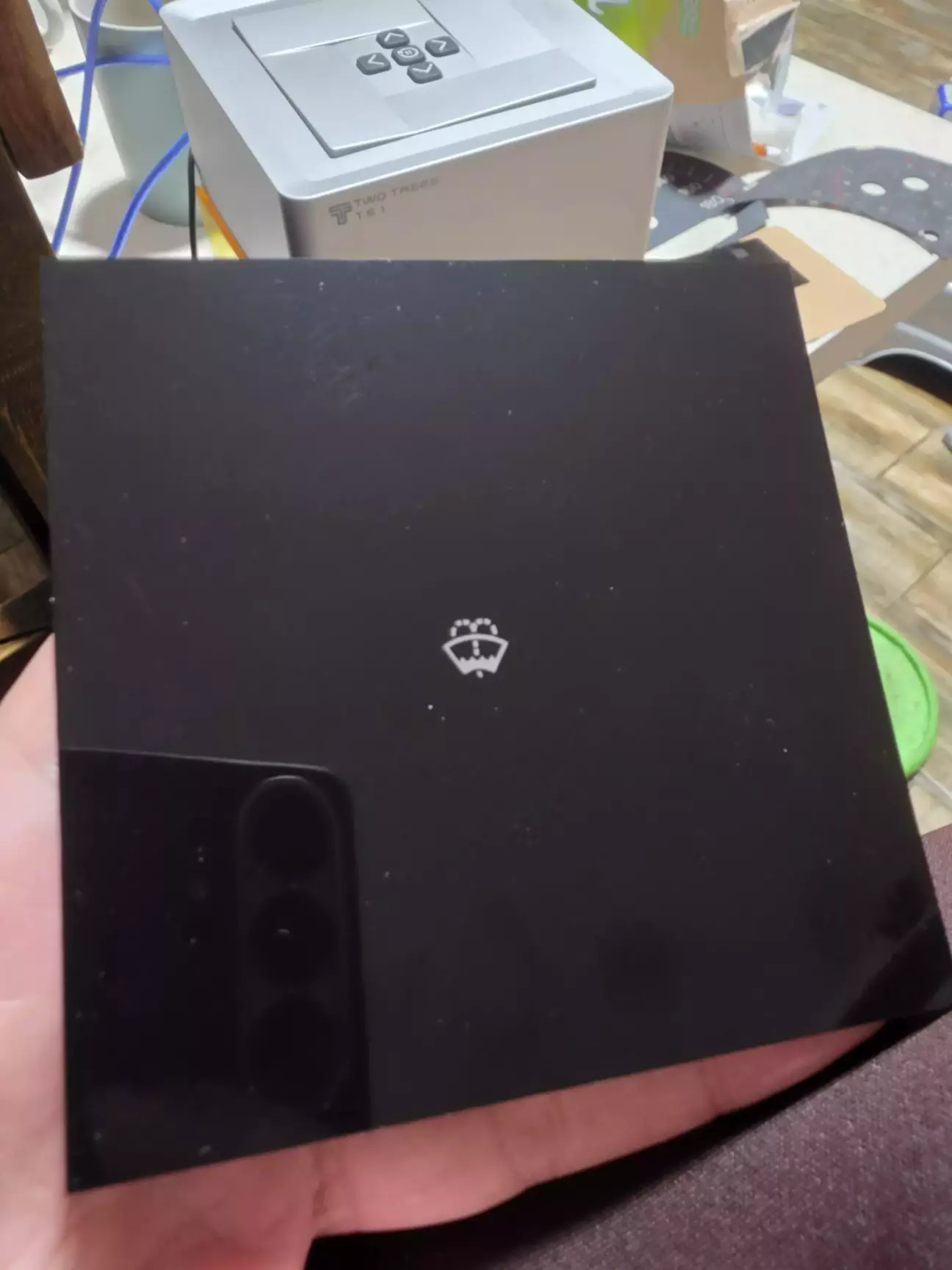

Знову ж таки, після порад чата жпт по налаштуваннях всього за якихось 20 хвилин вдалося досягти такого результату на тестовому зразку

В після декількох прогонів і на шкалі приборки, знайшовши оптимальні параметри, а саме потужність 15%, 3 проходи на швидкості 800.

Далі більш складне - позиціювання. Хоч софт і вміє наводити очерти, показуючи де він буде випалювати цього мало, адже на зворотній стороні місце під піктограми які мають світитися має іншу підложку, в отже треба влучити у це вікно, та ще й бажано рівно.

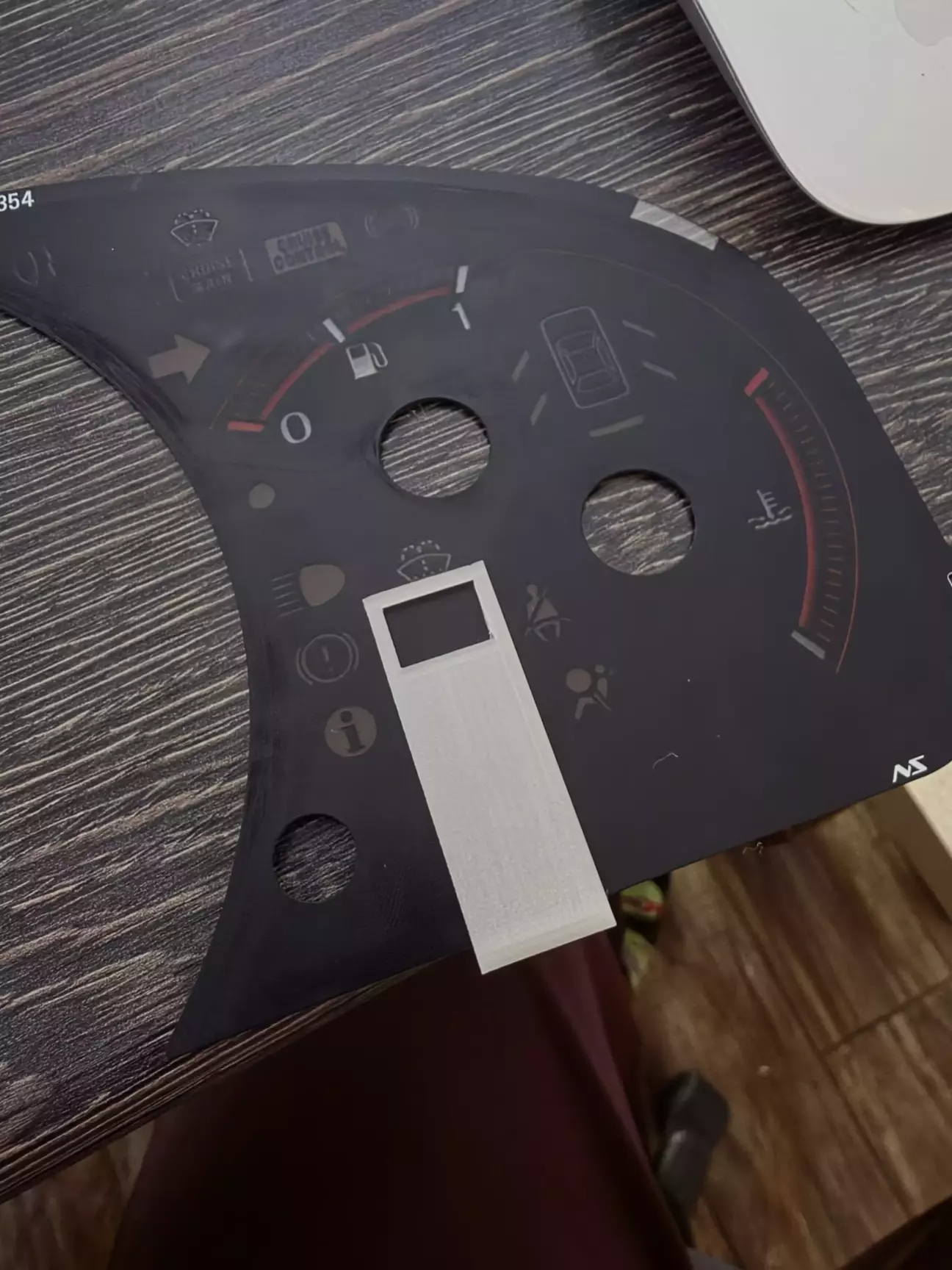

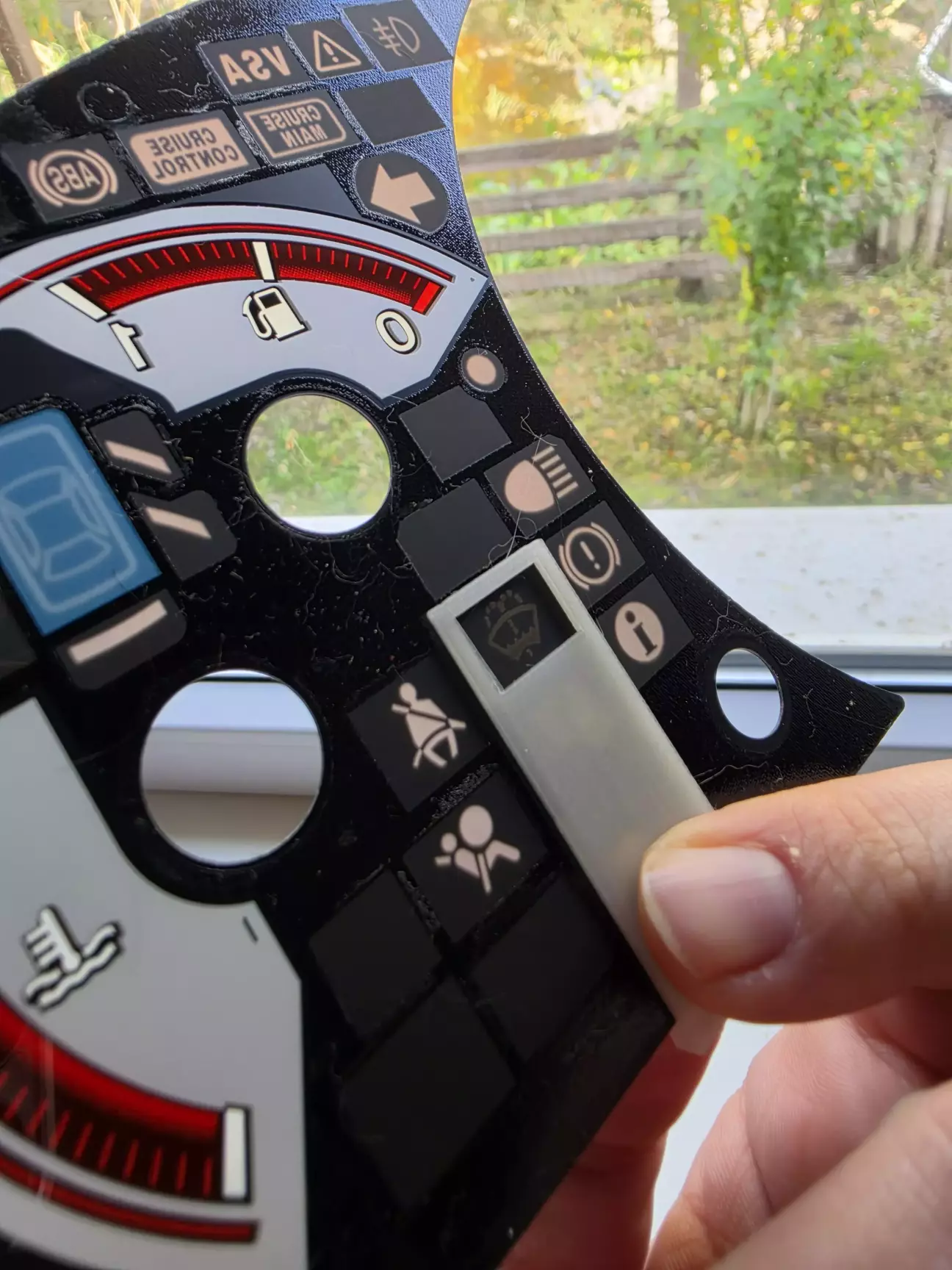

Для вирішення задачі намалював за пару хвилин у фьюжені трафарет та ще за 10 його надрукував. Суть трафарету у тому, що він має прямокутний виріз розміром з підложку, в нього вставляється шкала, таким чином на звороті можна підлаштувати вікно під підложку, а зверху це саме вікно покаже же має бути піктограма. Також цей трафарет позиціонує шкалу перпендикулярно лазеру. Далі фото як це виглядало

В LightBurn малюється прямокутник на допоміжному шарі розміром з це вікно, в піктограма ставиться в середину, таким чином на попередньому перегляді лазер покаже границі цього вікна. Виставляє початкову точку так, щоб попередній перегляд оминав це віконце по периметру. Коли все склалося запускаємо гравіювання.

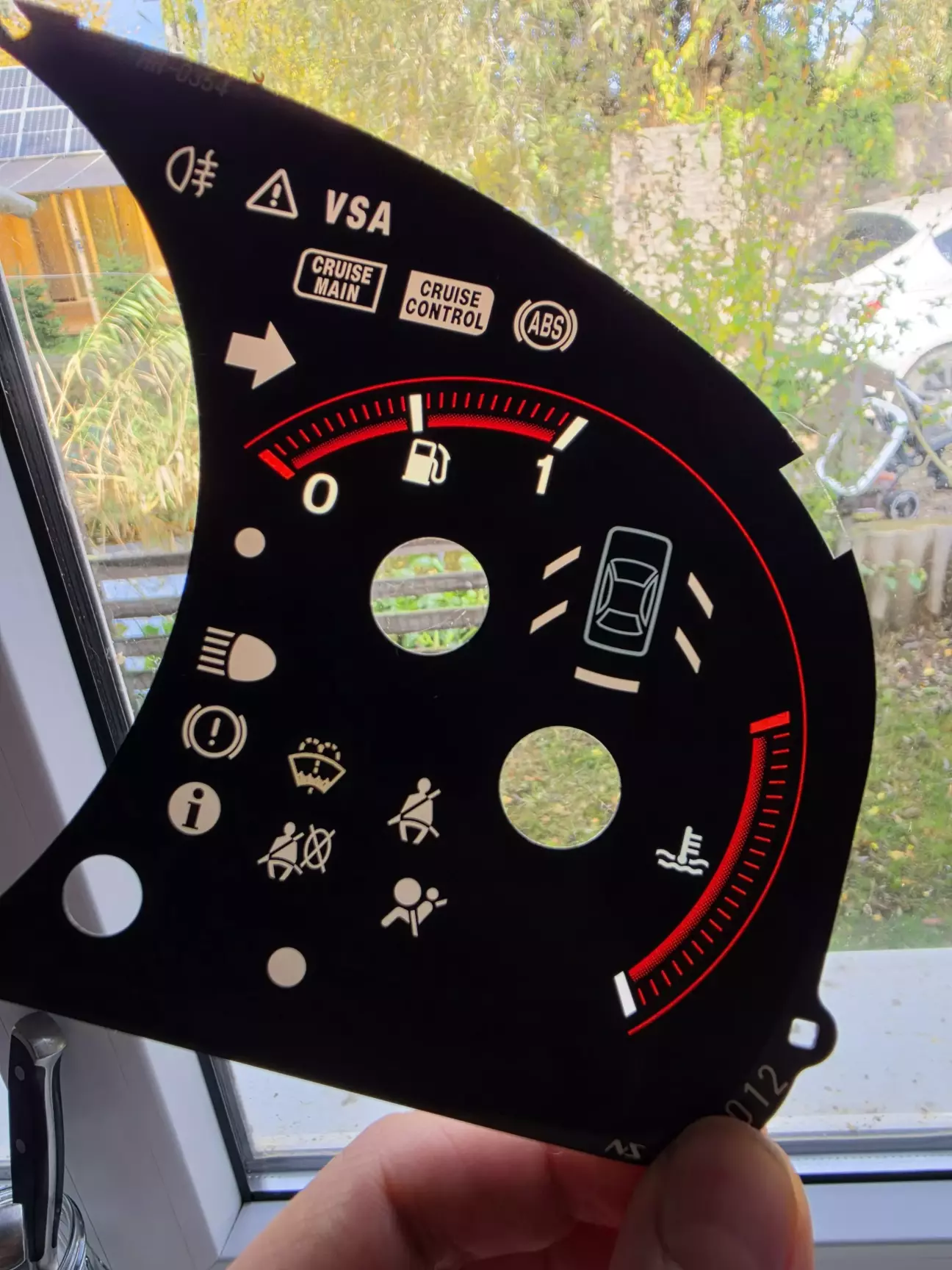

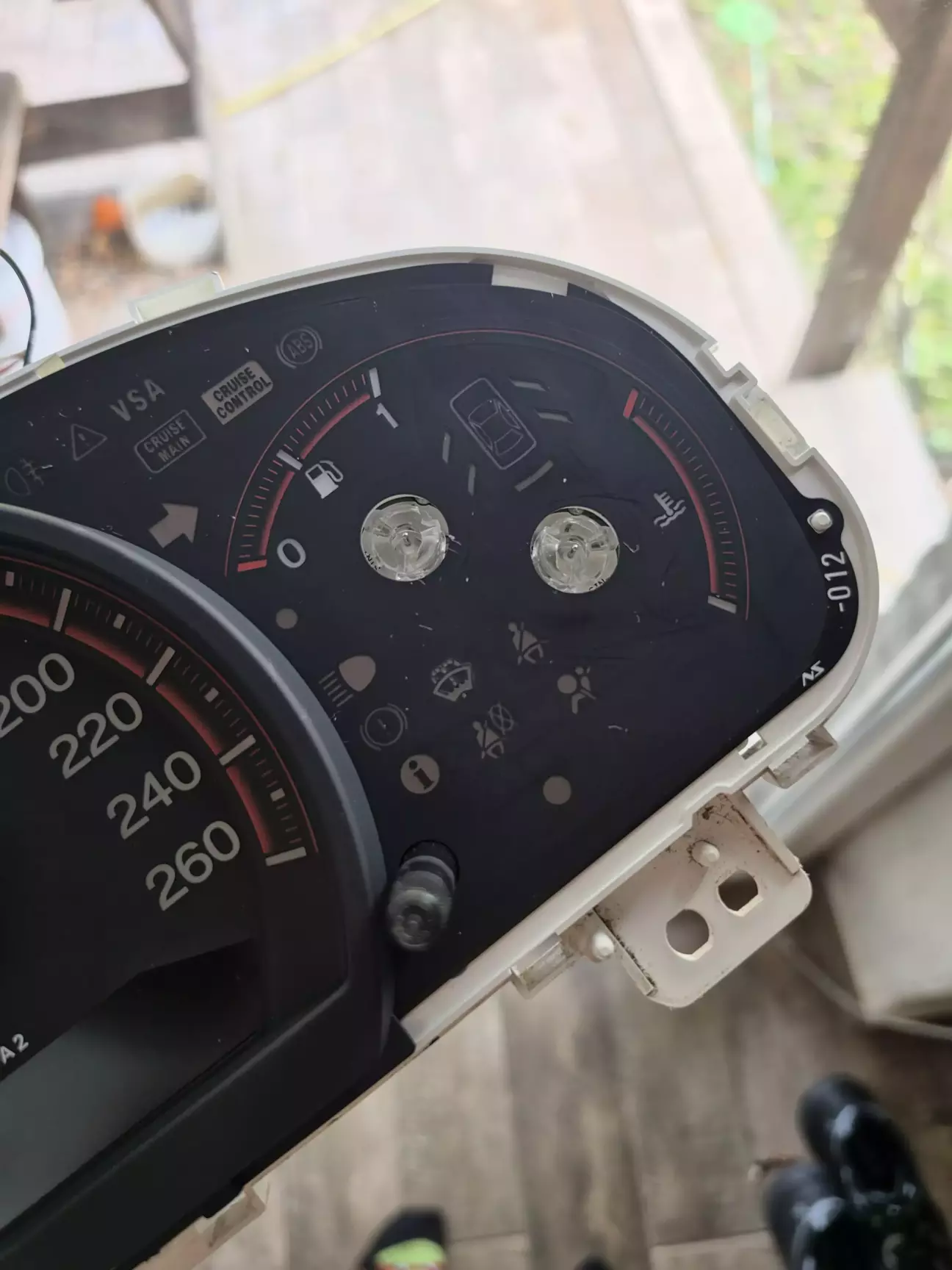

Через якихось 3 хвилини бачимо це

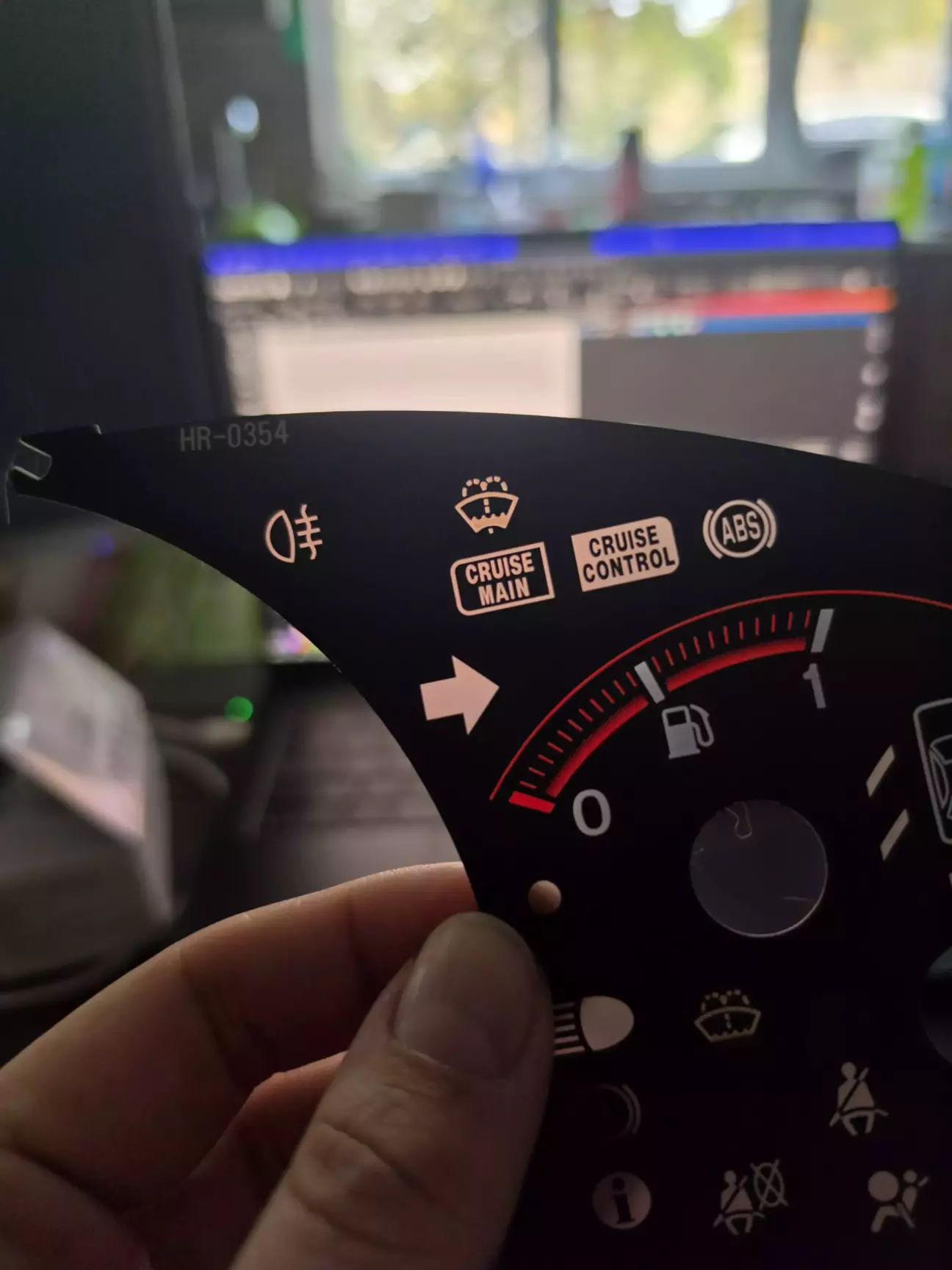

Навіть коли дивишся на розібрану приборку не сказати що сильно помітно що це не завод, у зібрану вигляді так і взагалі.

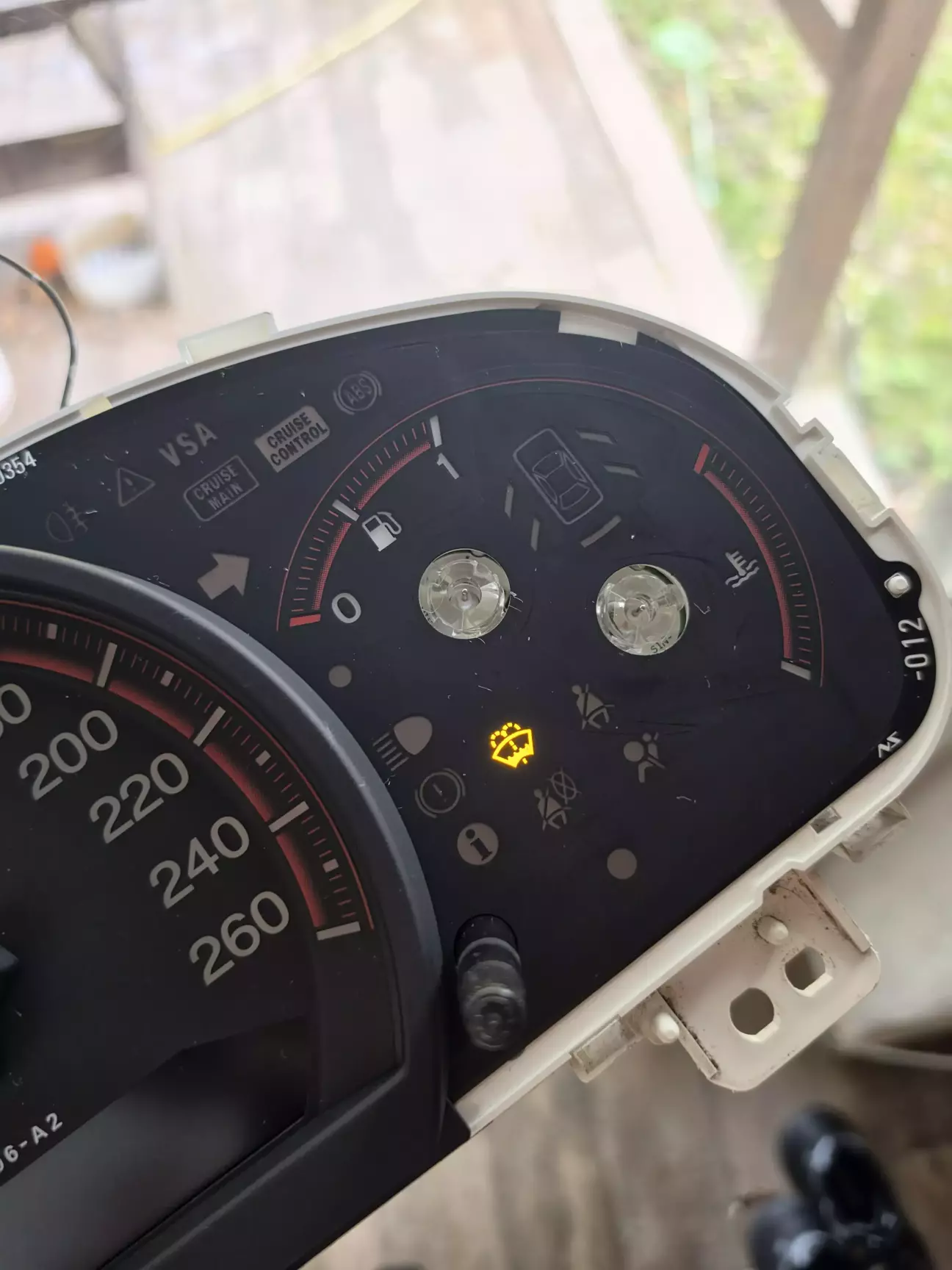

На останок фото як виглядає на приборці при активному світлодіоді та без.

На цьому все, дякую за увагу.
