Підключення реєстратора та задніх туманок

Знову історичний пост. Встановлено було із приїздом авто, я все забував то фото то схему. Настав той час!)

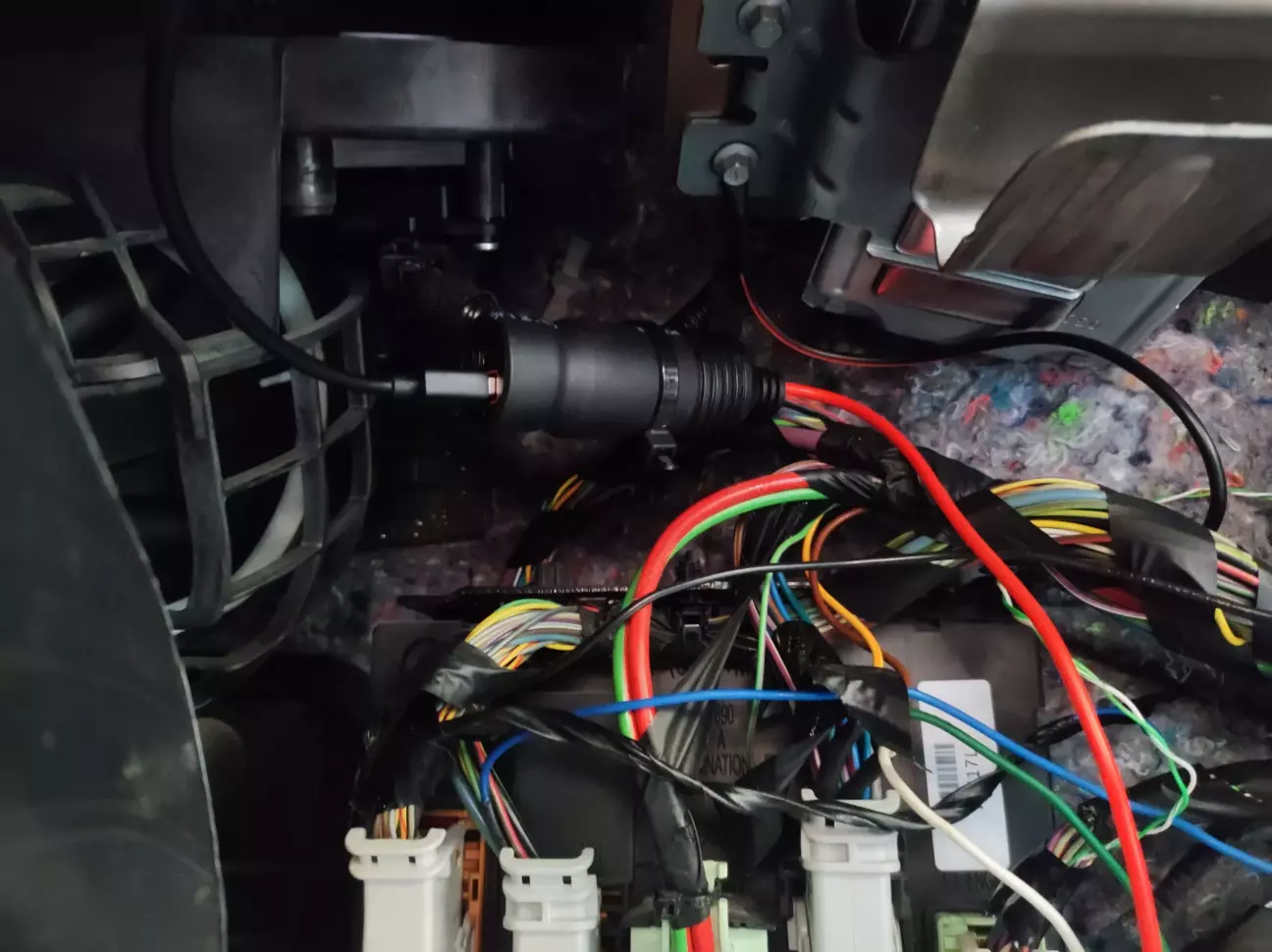

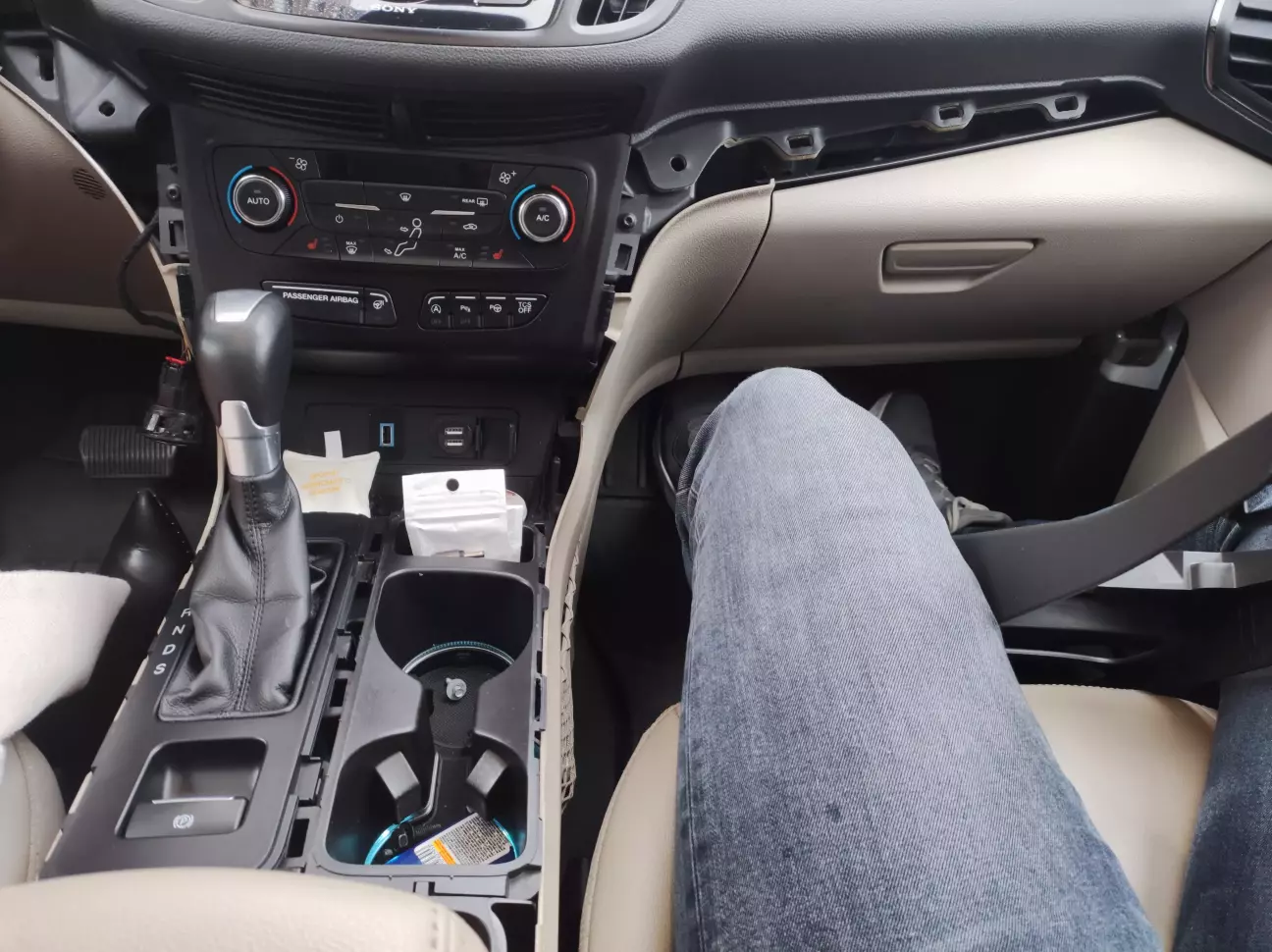

Класично все починається із розбору центральної консолі. Можна в позі равлика якось там підлізти але я прокидав дроти і розкладав охайно все. На фото не видно але макаронів там немає.

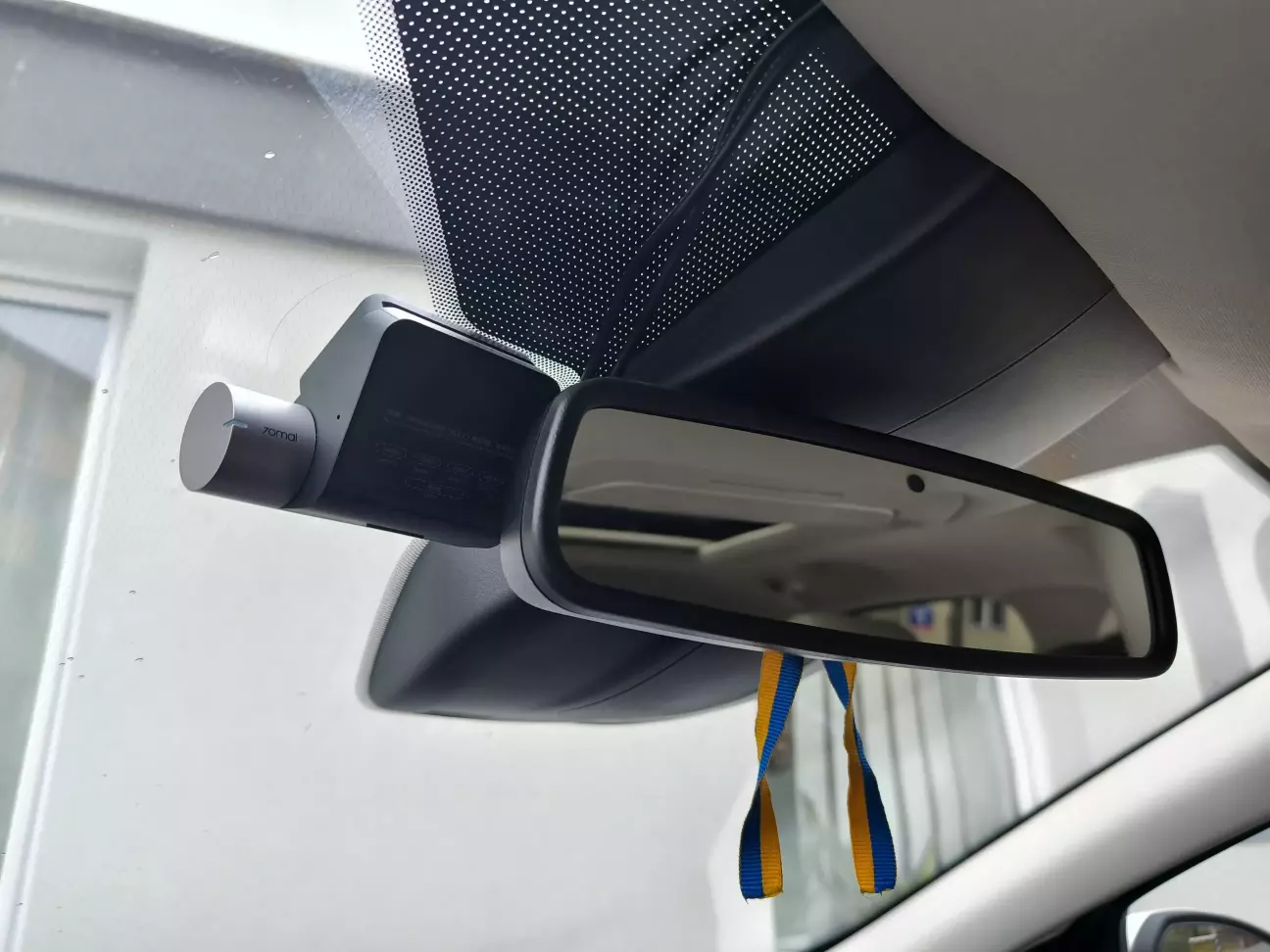

Реєстратор - 70Mai A500S + Rc06
Я навіть не знаю що і сказати, як поставив так і забув. Дві камери фронт - тил, по Wifi можна дивитись завантажувати відео. Топ за свої гроші!

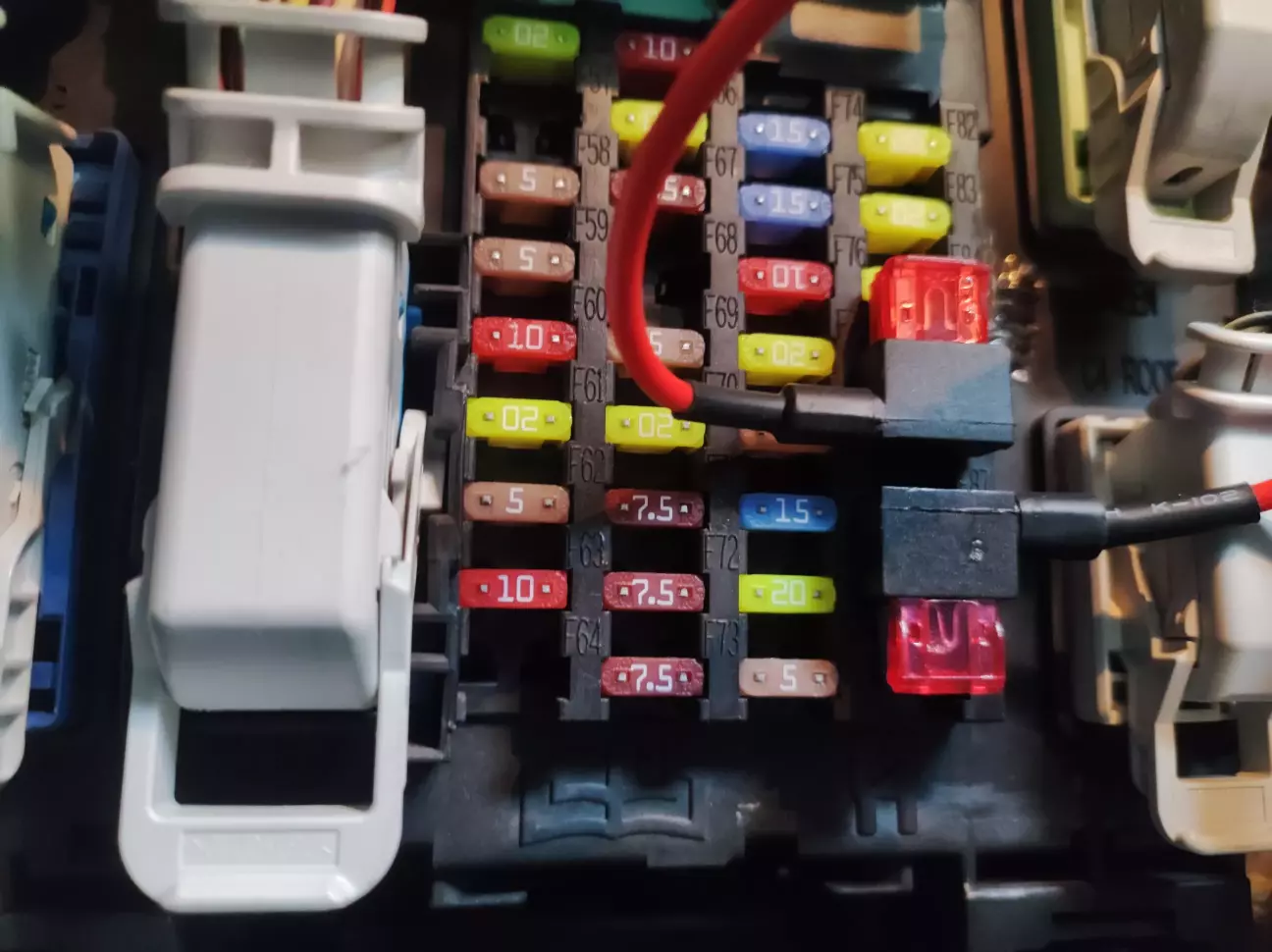

Підключення робив через запобіжник F86 і розетку. Так, колхозно, але пофіг. Все зібрано і закріплено, розетка і блок живлення зафіксовані термоусадкою.

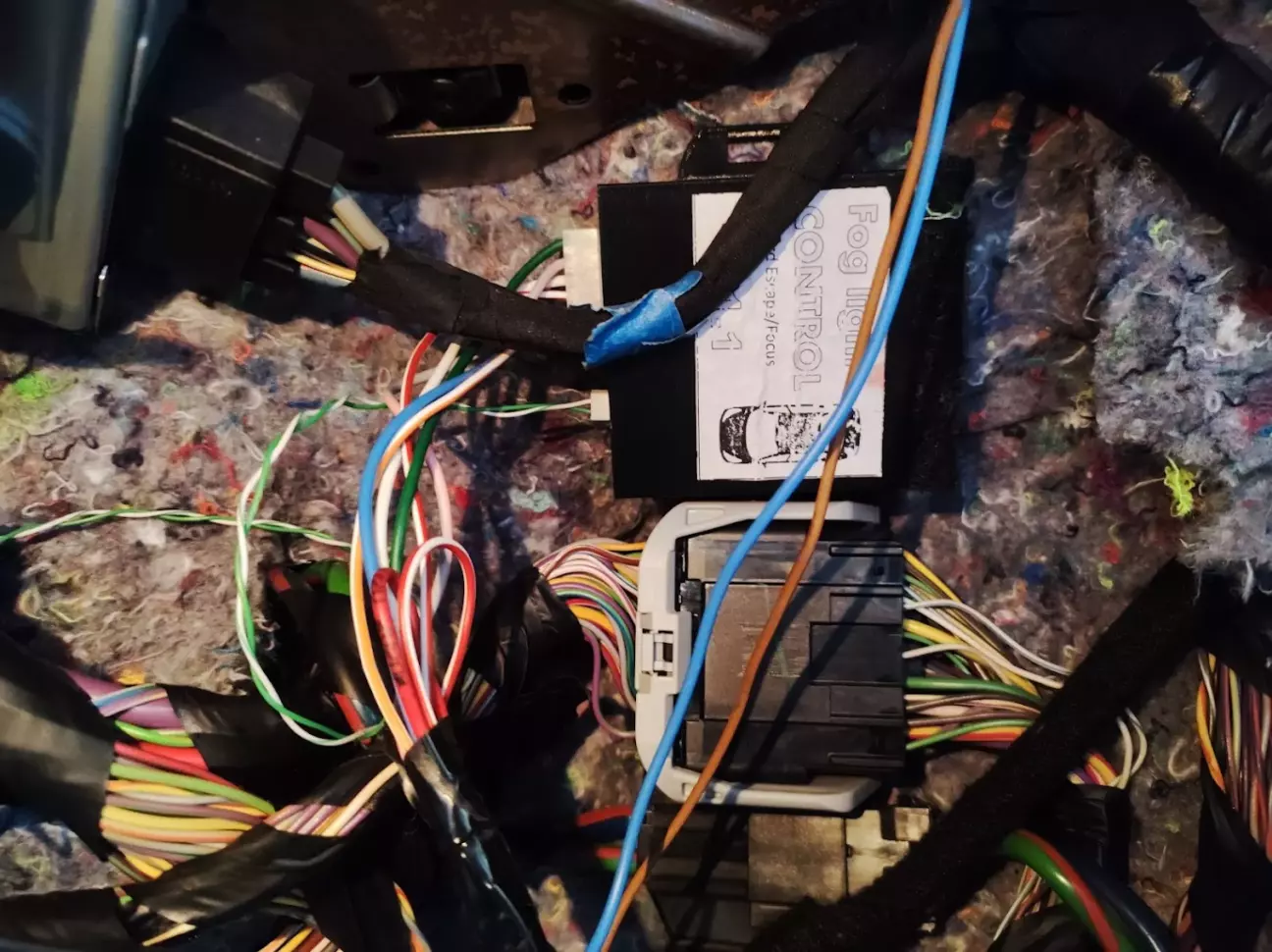

Задні туманки це АліЕкспресні туманки підключені через Fog Light Control 1.1 від seregab

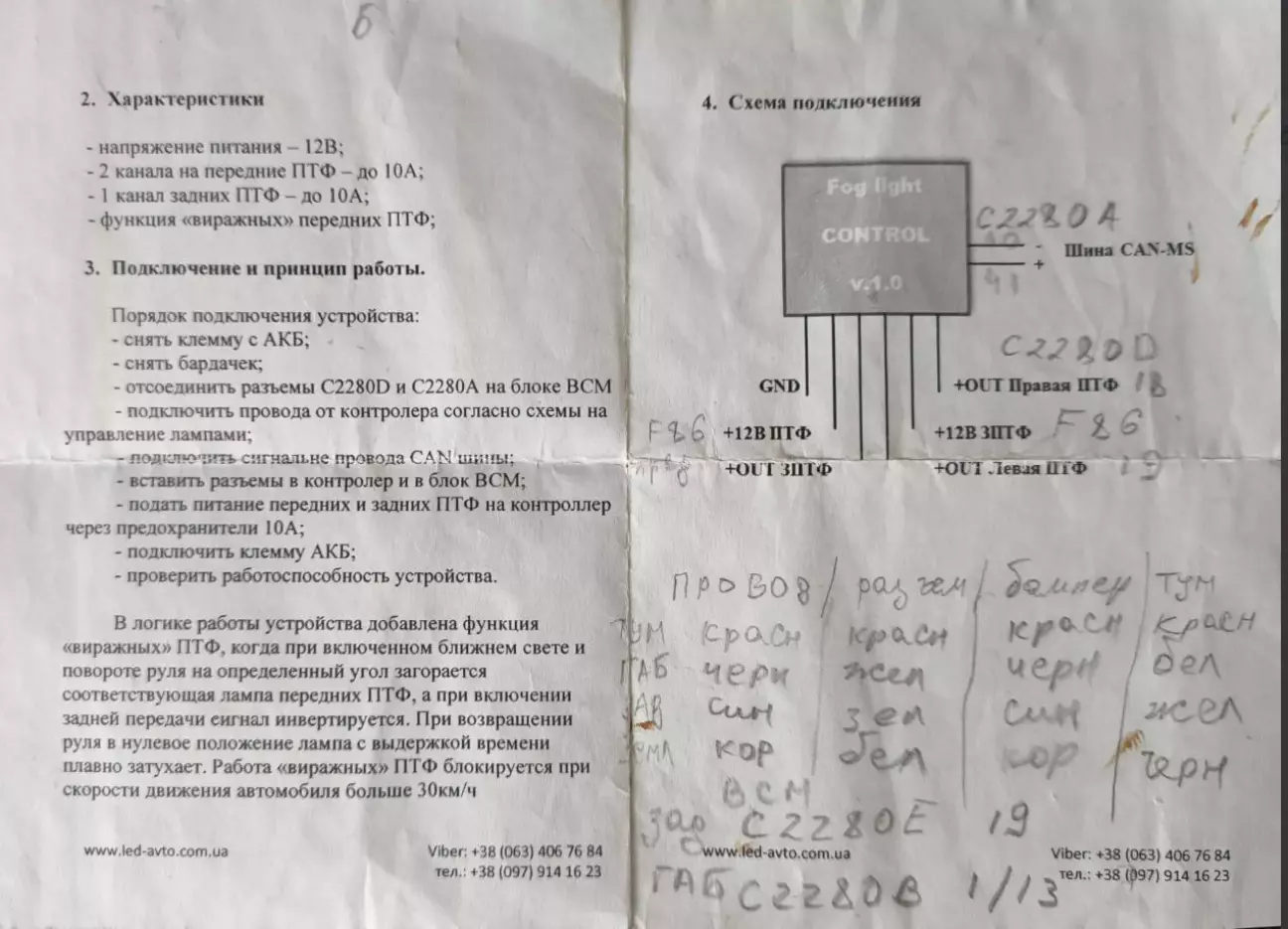

На фото є розпіновка в BCM. Живлення через запобіжник F87. Туманки мають 3 режими: габарит, туманка і задній хід. Щодо якості самих ліхтарів, то моя порада перед встановленням зняти герметик і промастити нормальним PU герметом. Перший комплект прожив 2 роки, почав пітніти і погоріли діоди. Другий комплект я промазав Crocodile PU 210 FC і все ідеально досі. Єдиний мінус що габарит світить досить яскраво і на його фоні туманка майже не відрізняється. Але то пусте.
Ледве не забув, туманки вмикаються штатно, в мене замінений блок керування світлом з туманками.
