Замок запалювання по заводу

Всім привіт.

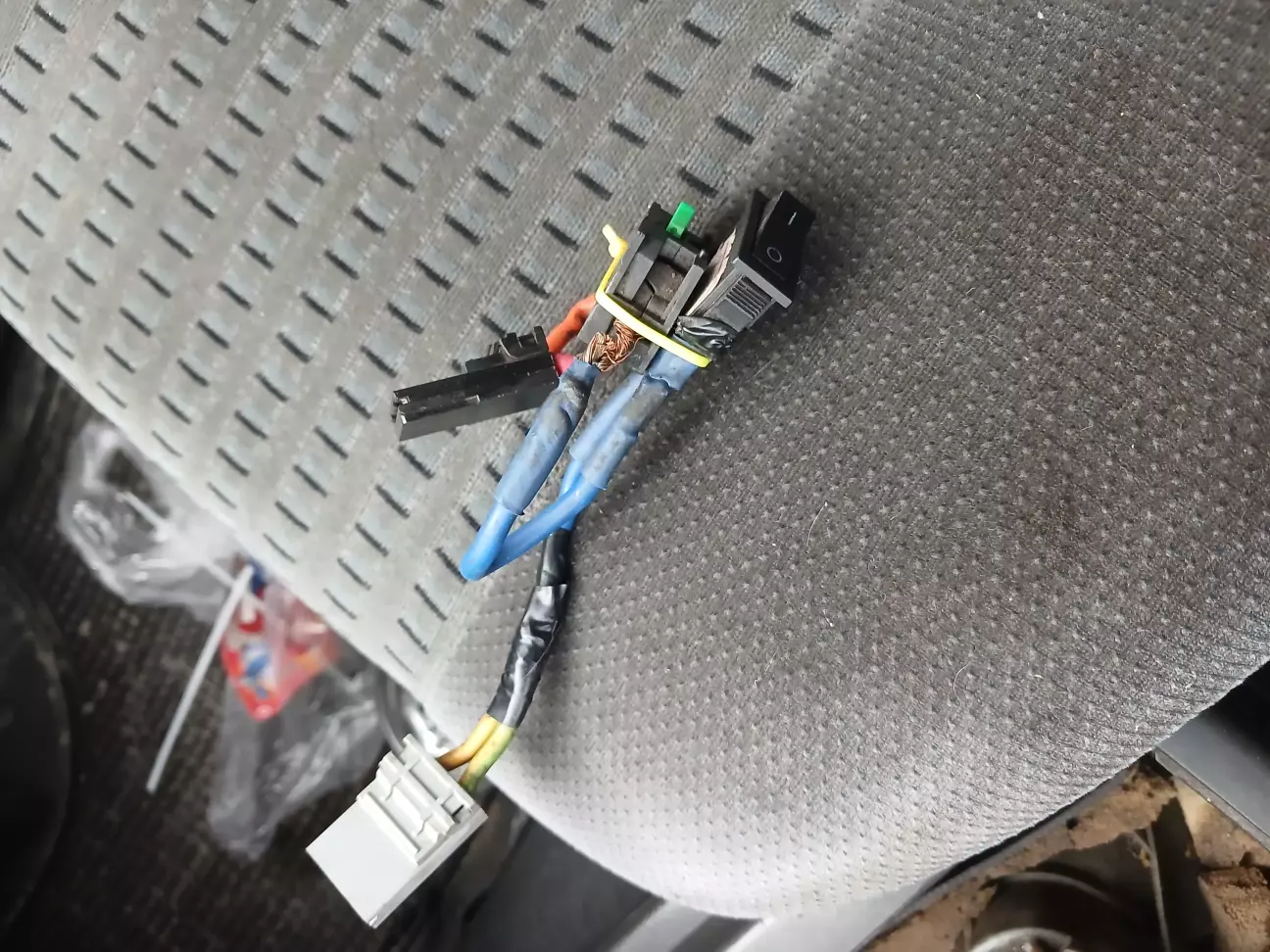

Минулий власник хотів реалізувати запуск з кнопки, але не довів справу до кінця, залишивши такий колхоз з тумблером:

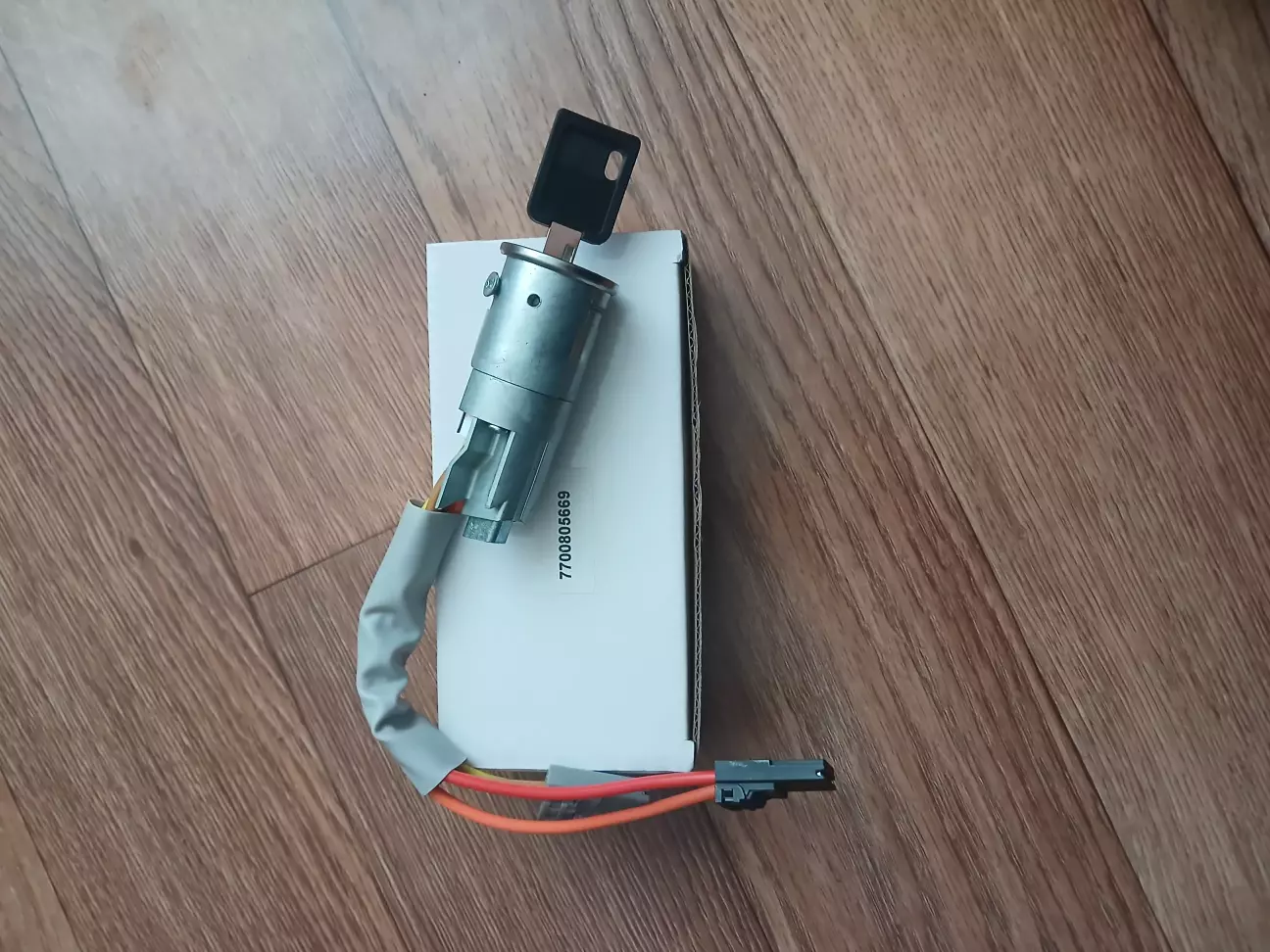

Виглядає, м'яко кажучи, жахливо, тому придбав замок запалювання:

Довелося трохи попрацювати паяльником.

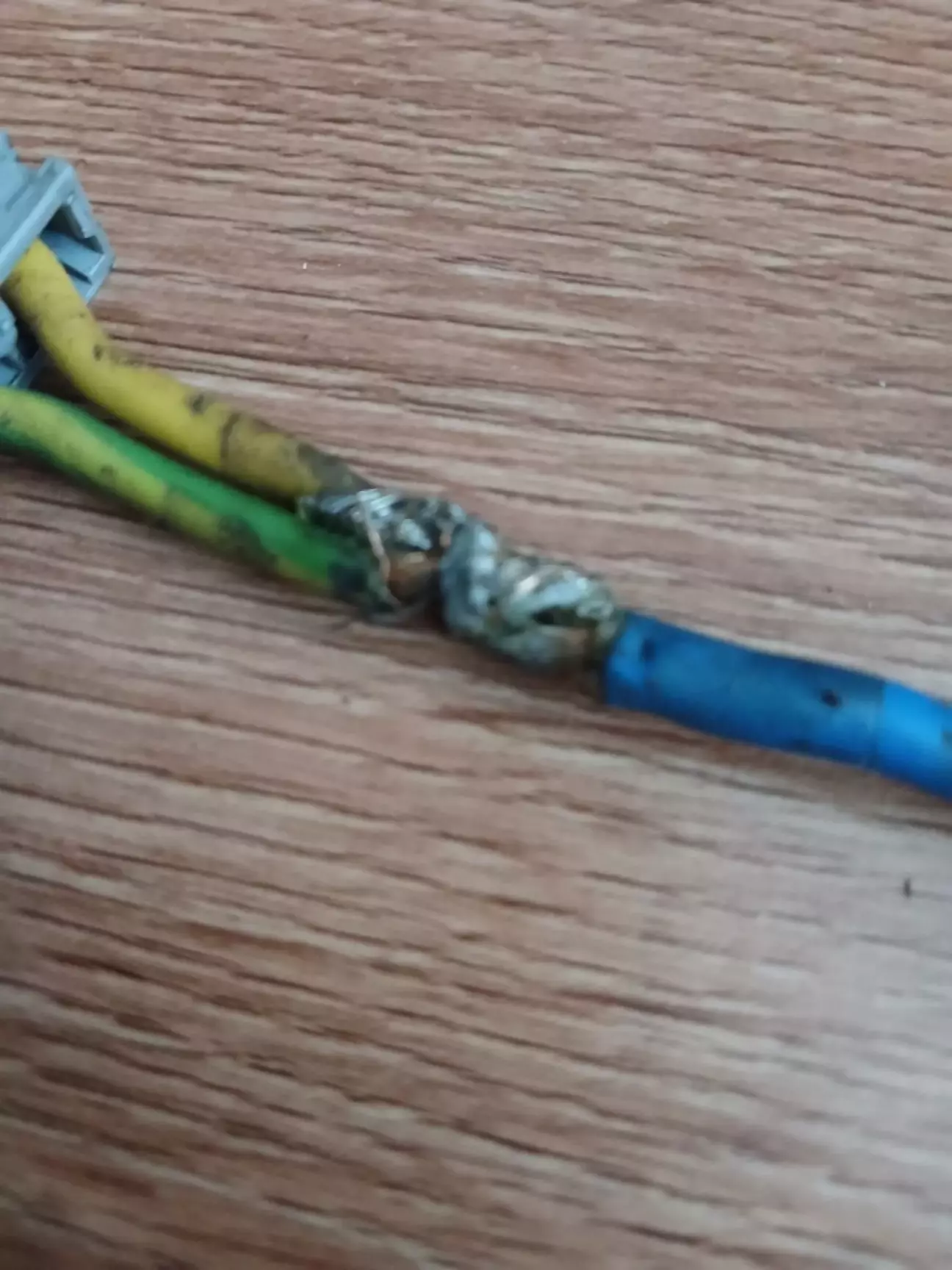

Фішки хоч і не чіпали, але на тумблері дроти "ACC" та "ON" були запаралелені, а в косі авто "+" від електричного паливного насосу та катушки запалювання був підлючений саме до "ACC":

Тож, коли я крутив стартер, ці компоненти відключалися.

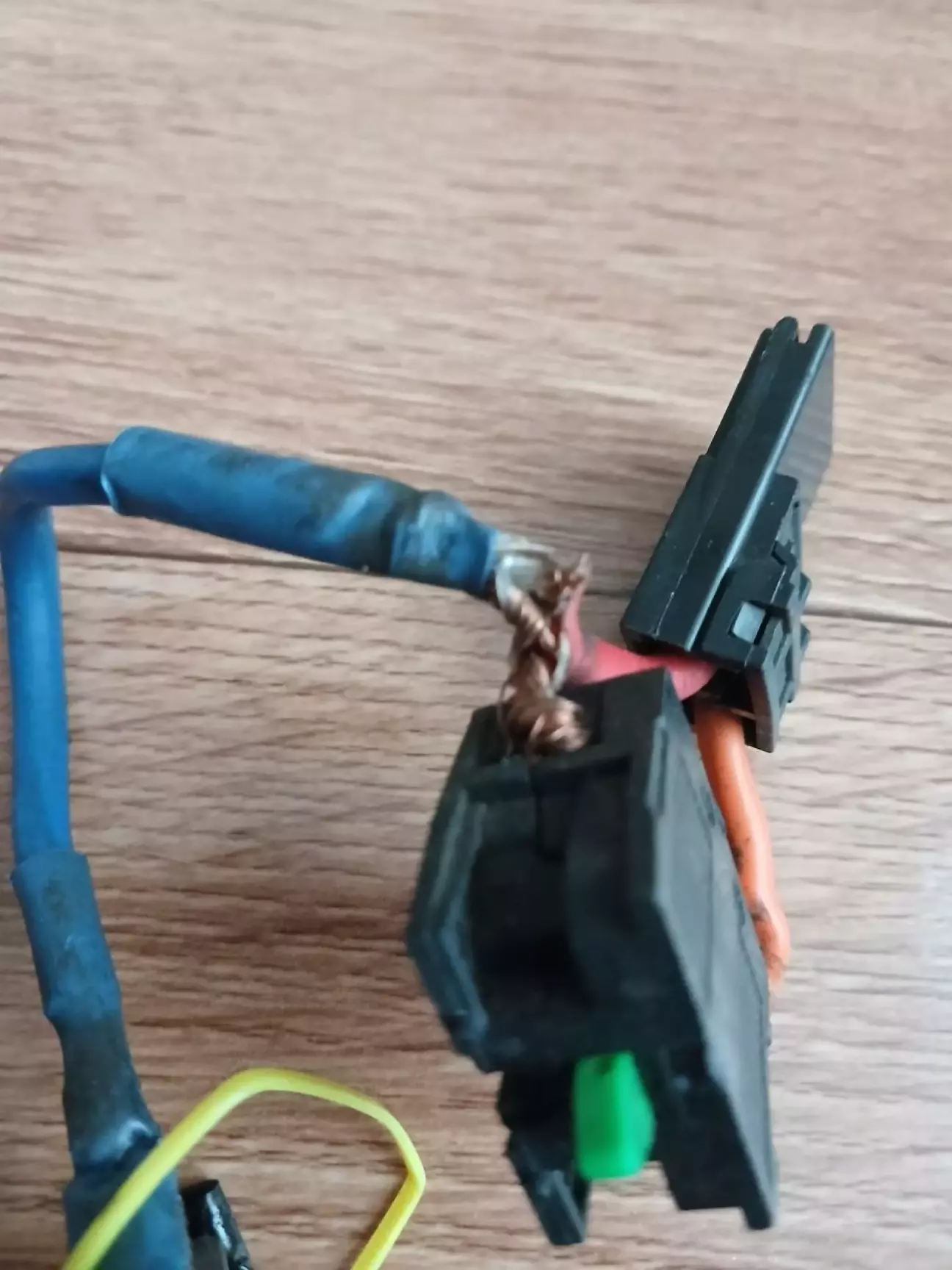

Я ж припаяв той дріт до клеми "ON", що виправило проблему:

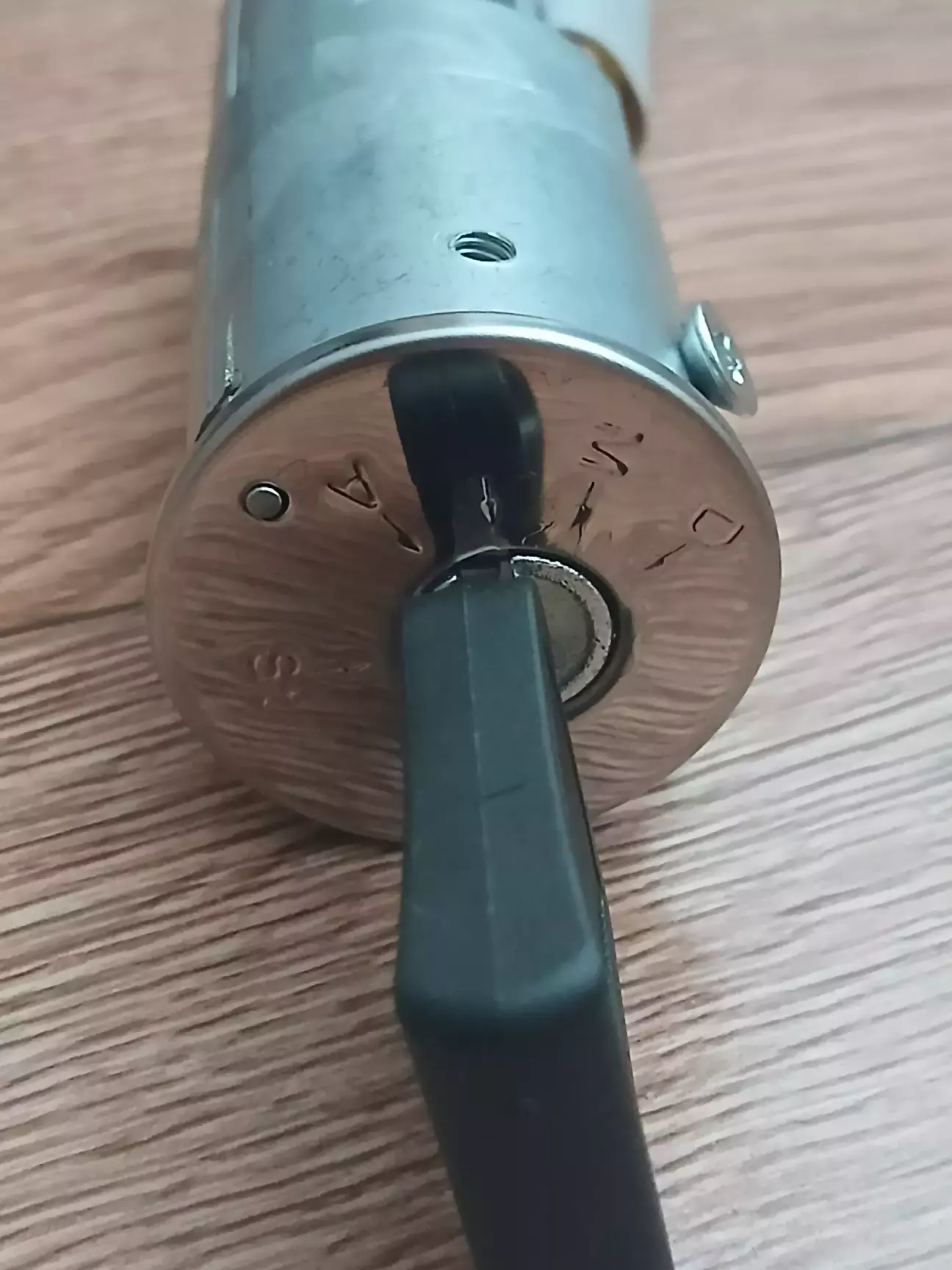

При встановленні є один нюанс: щоб замок зайшов у своє посадкове, треба повернути ключ в таке положення:

На корпусі є піни, які мають втискатися.

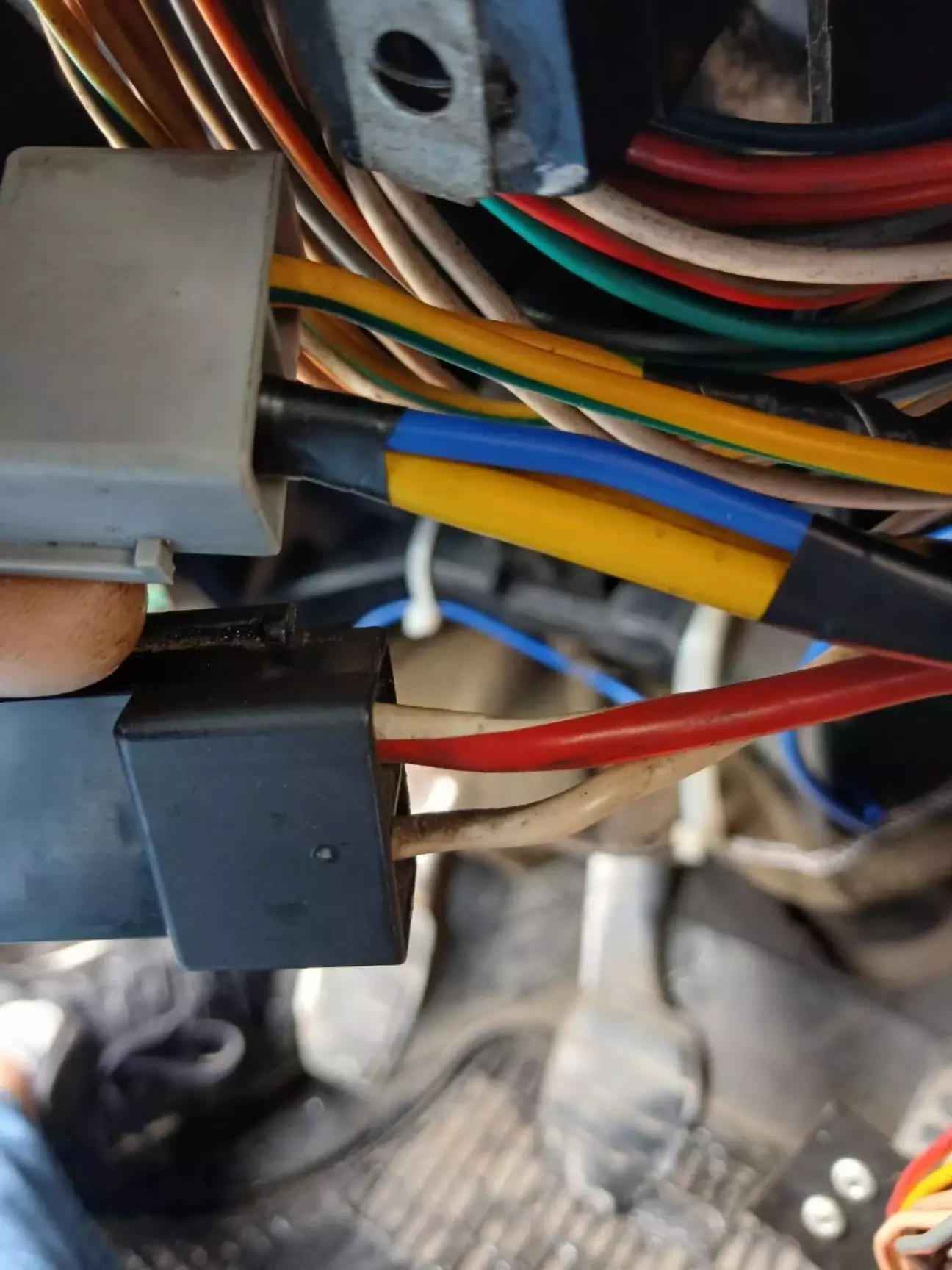

А так виглядає фінальний результат:

Нарешті буду запускати авто по-людськи)
Дякую за увагу!
