Адаптации 9-го блока Jetta VII MQB / ODISE 18.2.0 + VNCI J2534 Nano / RKW - активация подсветки, вывод солнышка с анимацией в меню гу Delphi

• ЧАСТЬ I (подготовка)

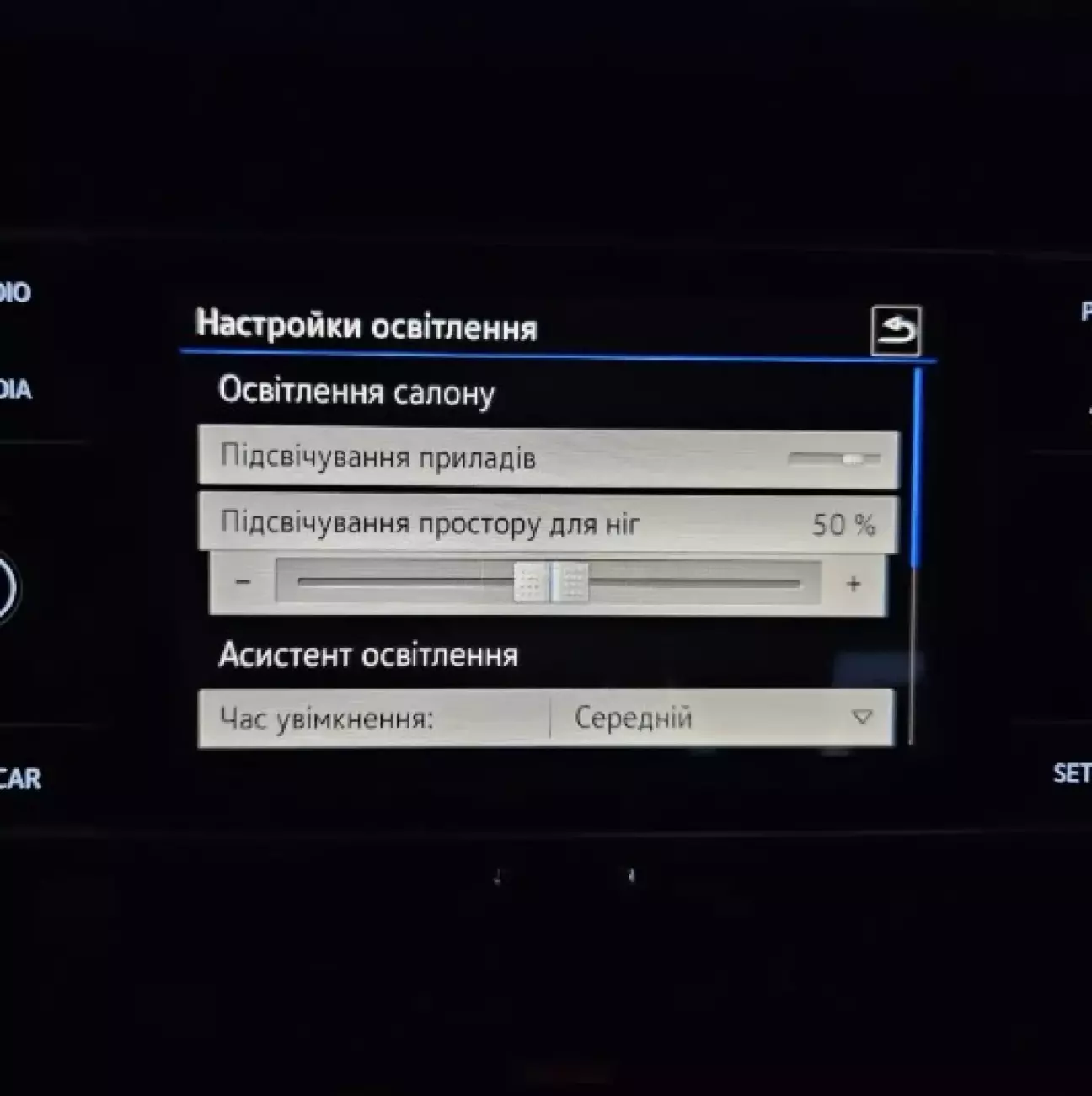

В общем раньше все кодировки выполнял CarScanner и программа с головой со всем справлялась, я ей закодировал и ПТФ, закодировал подсветку ног (но не полность) и много чего настроил со светом. И это реально самая простая и функциональная программа. Но в свое время я уперся в то что сделав подсветку ног, я не смог вывести ползунок регулировки яркости в манитолу

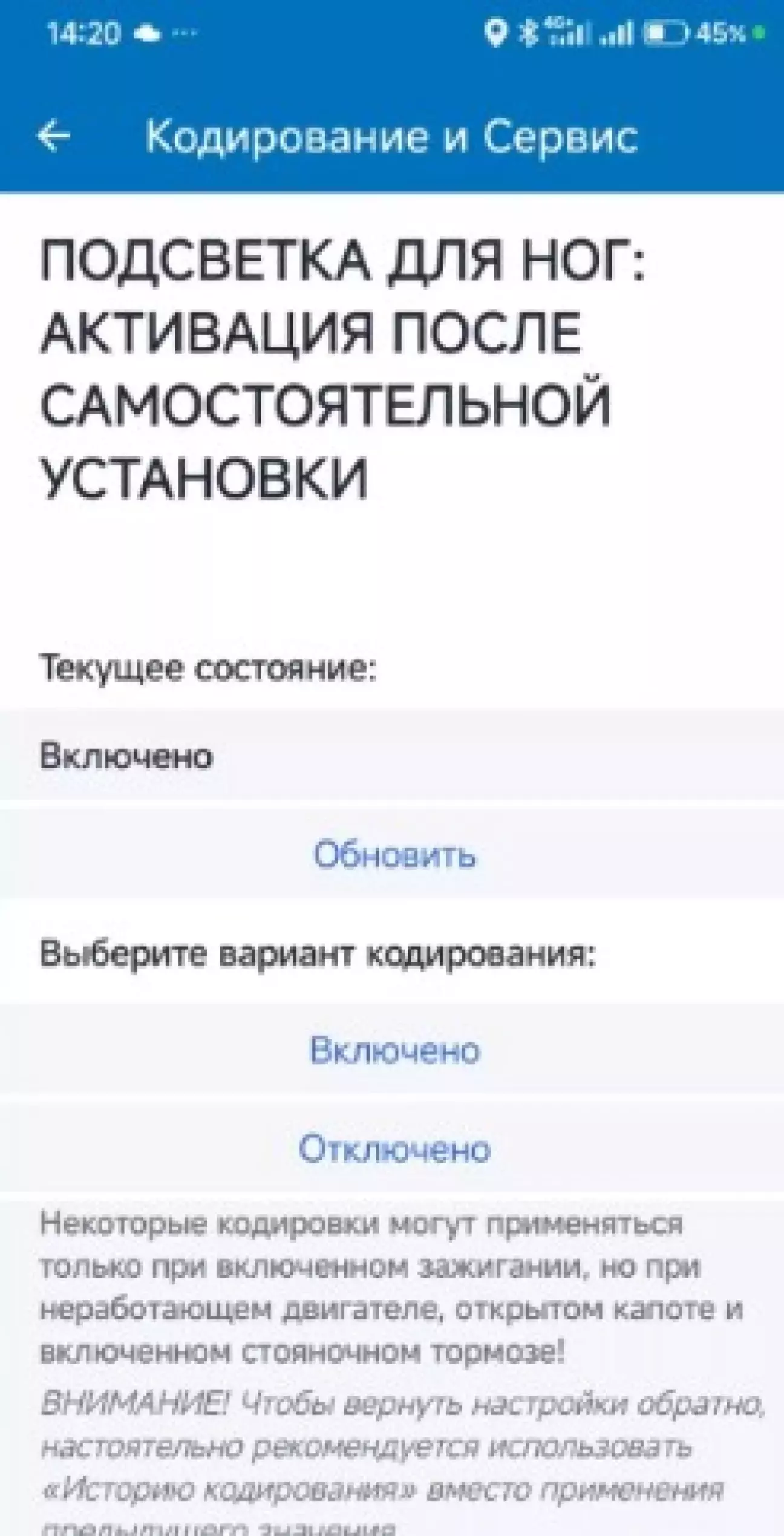

При этом всем, в интернете много кто пишет, что при активации CarScanner, в меню ПОДСВЕТКА НОГ УСТАНОВЛЕНА - ВКЛ, этот ползунок появляется. Но у меня так не произошло.

Ссылка на установку подсветки ног, и кодирование.

Жить с этим можно, просто заходим в CarScanner и настраиваем яркость при закрытых дверях, меняя всего на всего одно число, но хотелось завершить процесс до конца. Погуглив и найдя не дорогой способ а именно.

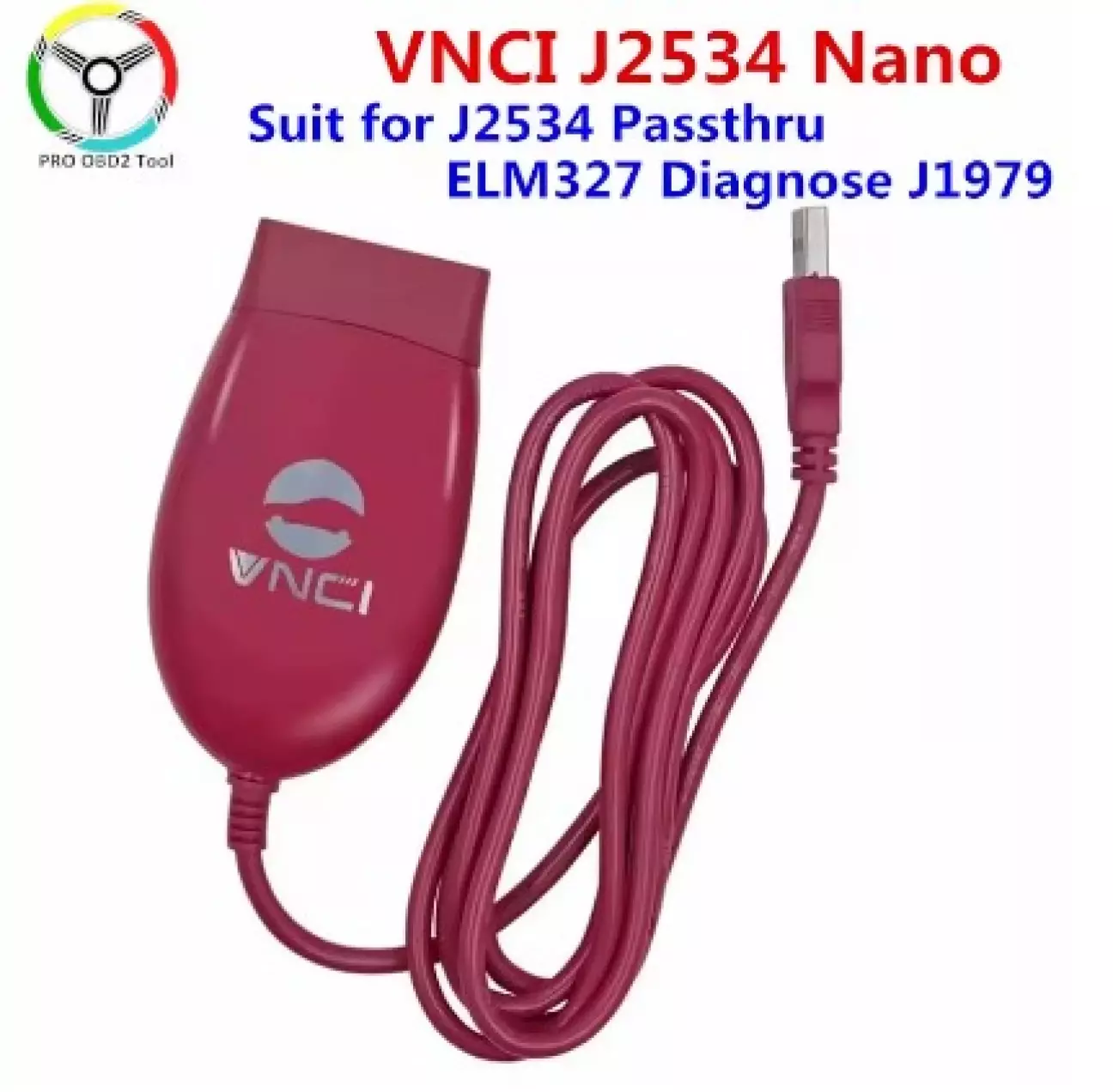

Купил приблизительно за 600 грн, пока ехал адаптер, установил ODISE 18.2.0.

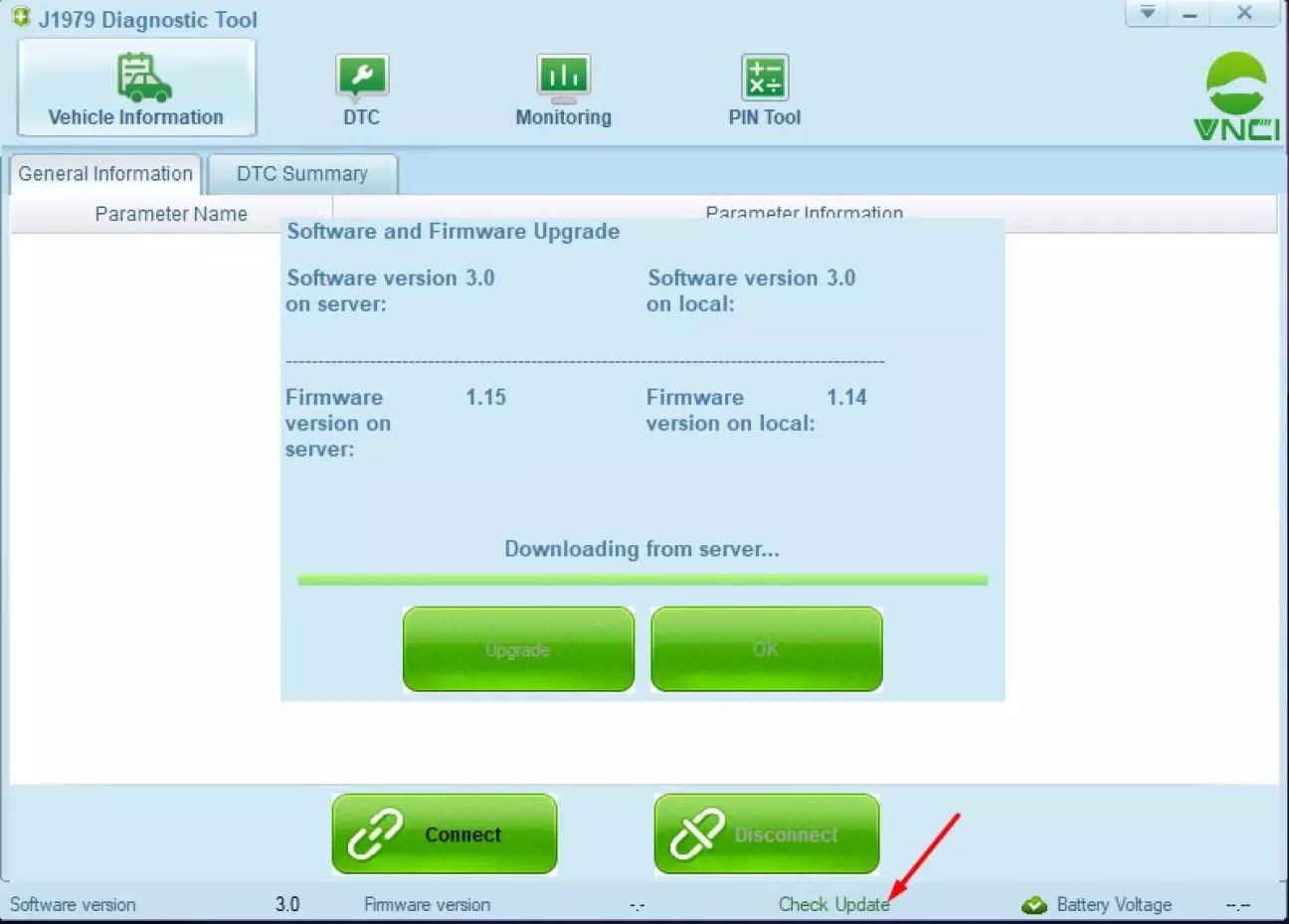

Когда адаптер приехал накинул на него нужные драйвера, выбор пал на RKW

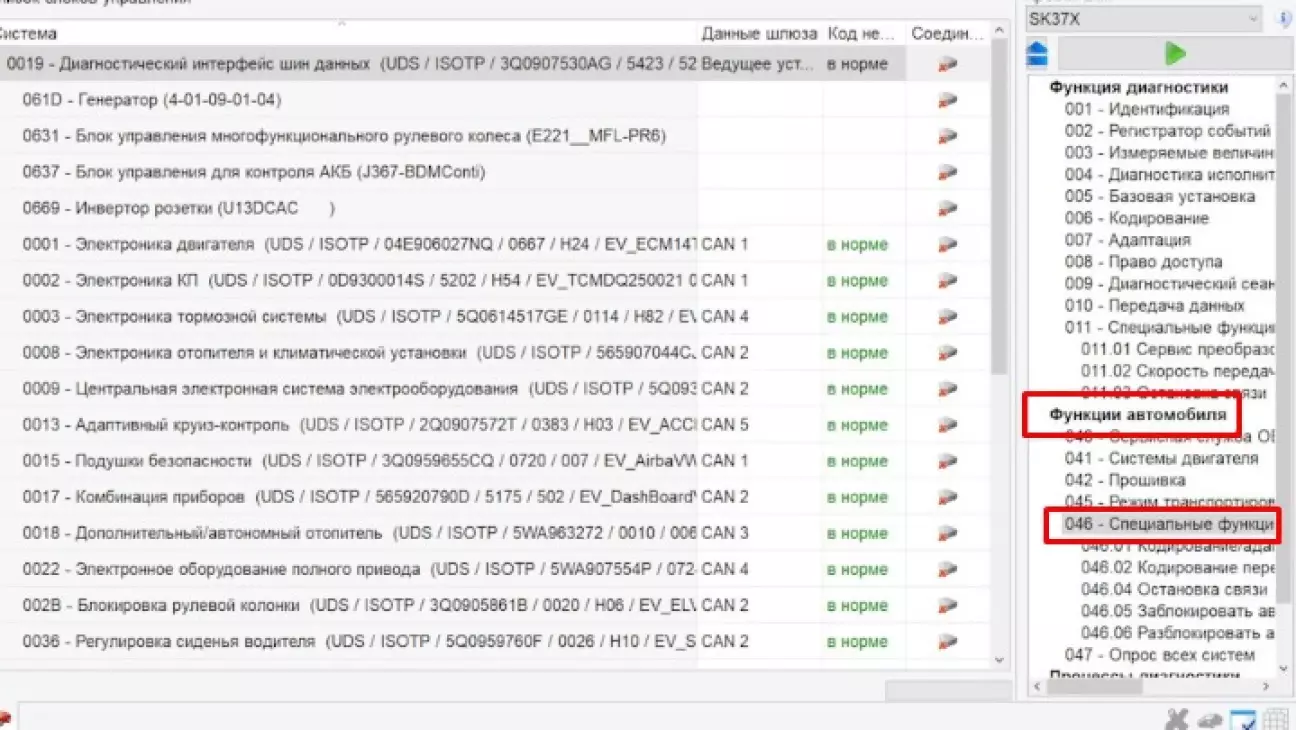

Сохранил ссылки на кодировки и пошел к авто. В блок 9 войти не смог, погуглил, что нужно ввести код на доступ. 31347 код принят. Закинул свой профиль в ODIS, на всякий случай закинул похожие.

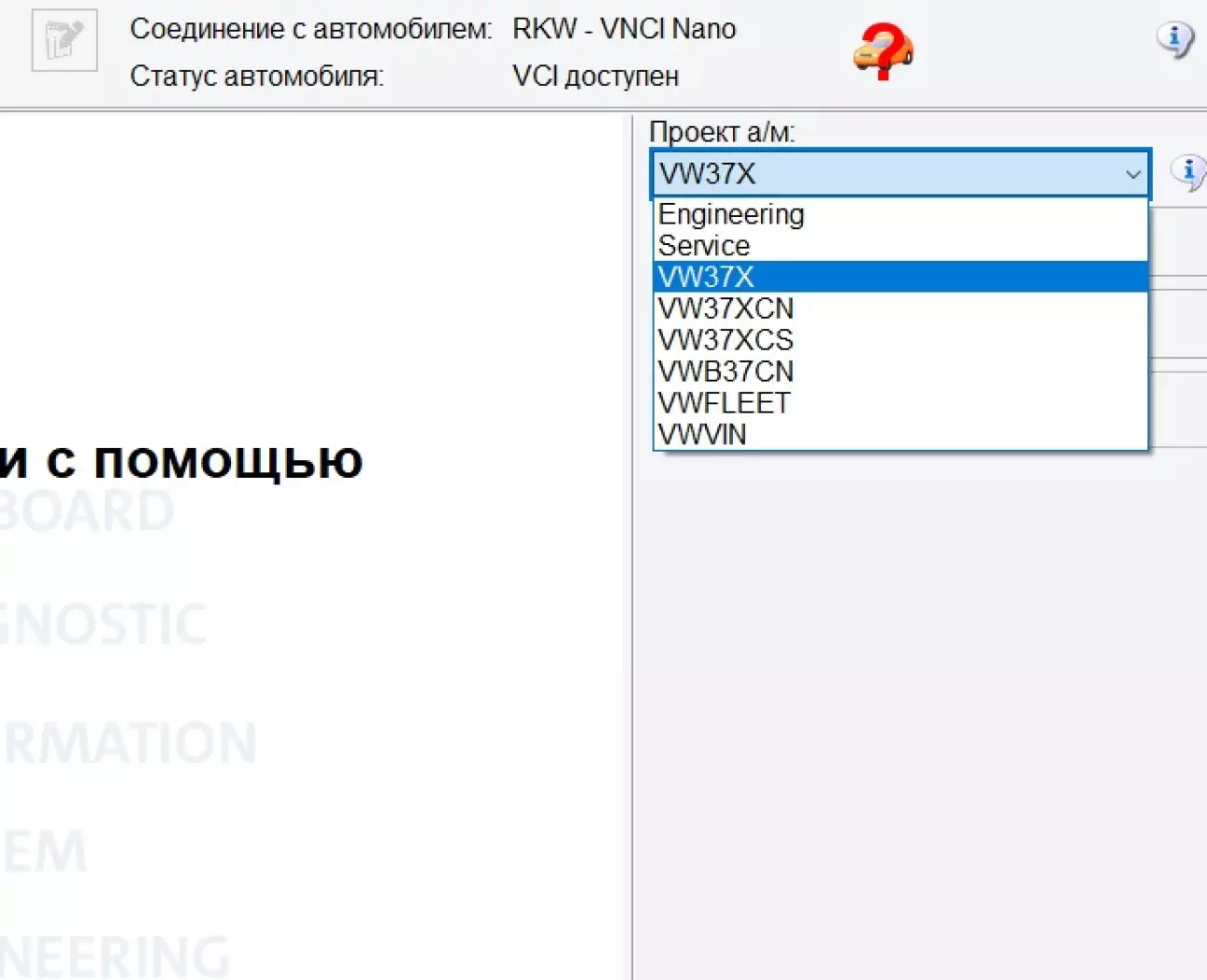

Авто стало автоматически определяться, подтягивается вин блоки.

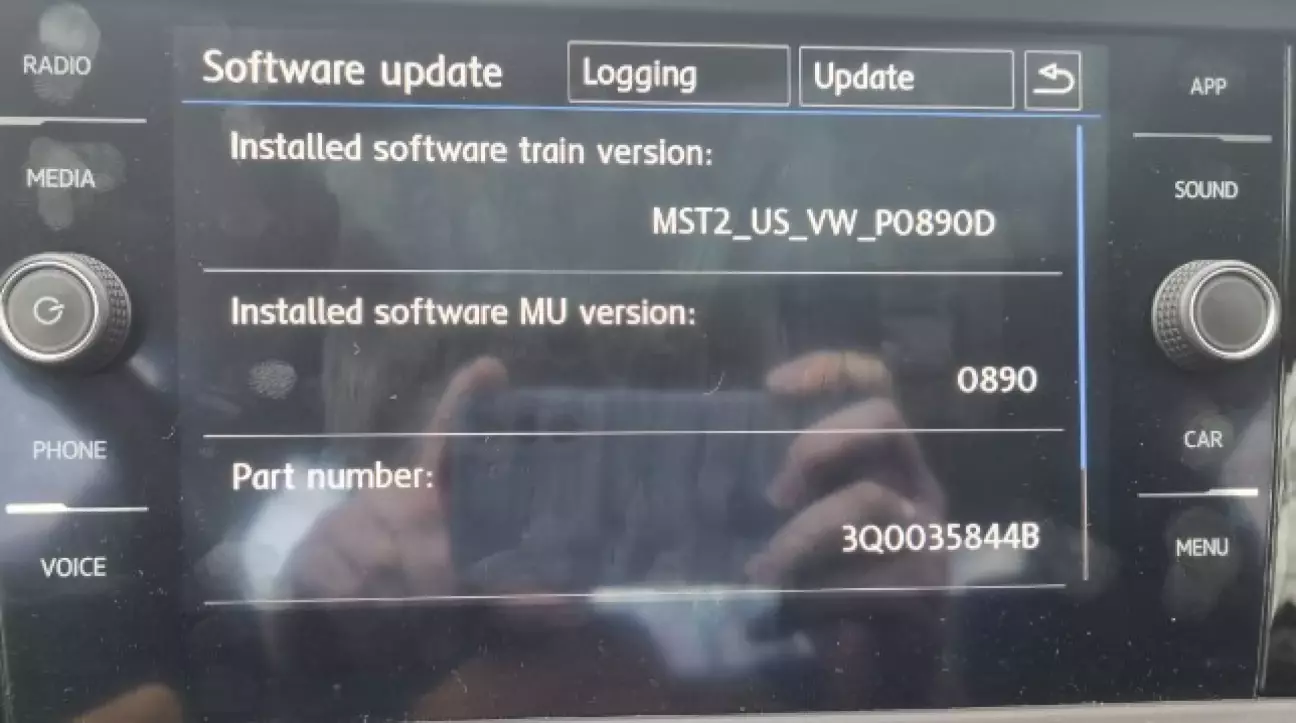

Немного информации по авто Jetta VII \ Канада \ США \ 2018год \ MQB \ гу Delphi.

• ЧАСТЬ II (Как меня подставил CarScanner)

Так вот, я когда кодировал CarScanner, в моей голове было логичным что ODISE при подключении должен был видеть, все изменения проделанные CarScanner-ом. Но как оказалось это не так (до сих пор не понимаю почему не так)

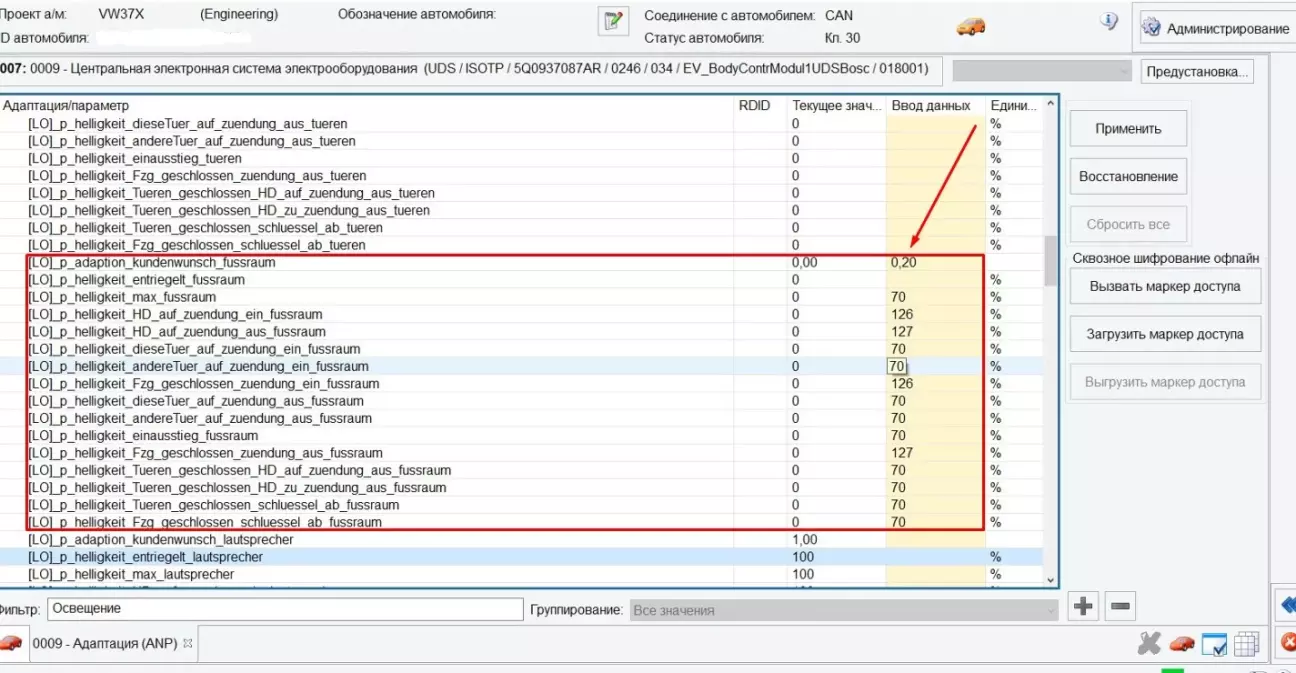

Полез я перепроверять все адаптации и выяснил что 90% не прописанных...

Я то думал, что включу ползунок и все заработает, но не тут то было.

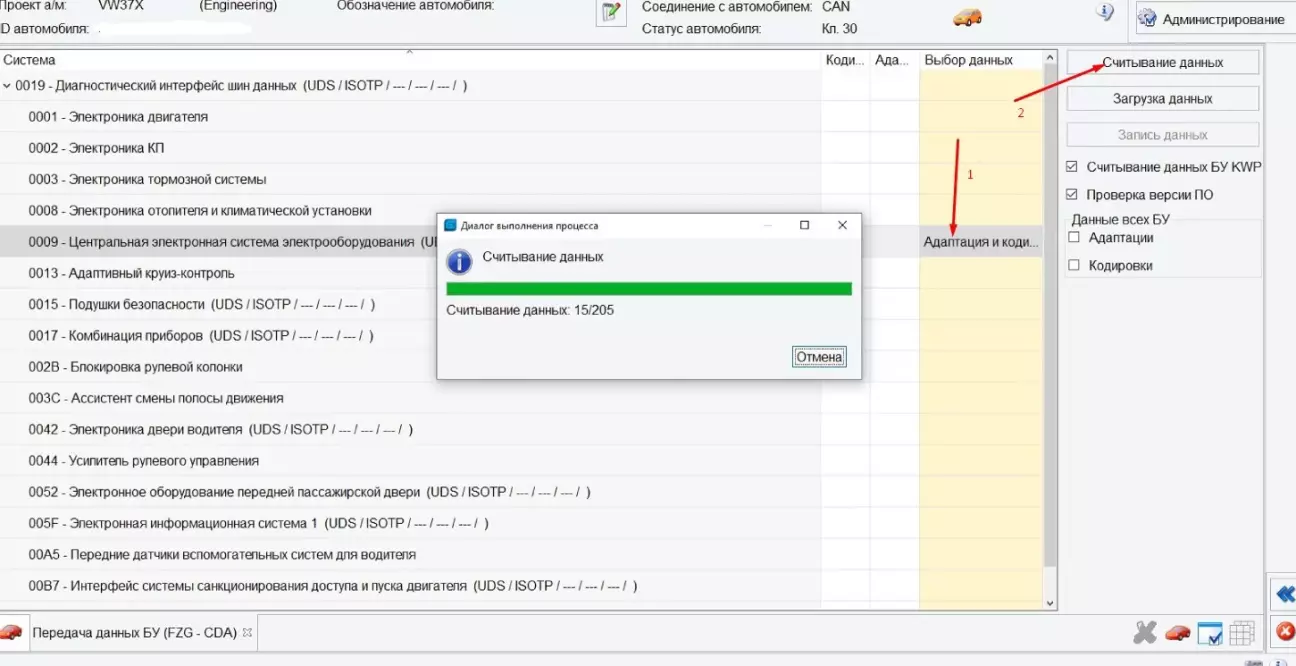

По итогу начинам все сначала... Сначала делаем бекап=)

Советую это делать всегда перед изменениями, что бы в случае неудачи, иметь возможность вернуться к настройкам по умолчанию. И возвращаемся к адаптациям.

Все остальное, перепроверил, все так же как и ivmulder спасибо большое ему за пост, так сказать на себе проверил, работает.

Все остальное так же, имею ввиду.

[VO]_Leuchte30FR LC72:

[LO]_Lasttyp 30:     [VO]_36 - LED Kleinleistung
[LO]_Lichtfunktion A 30:     [VO]_Fussraumlicht
[LO]_Dimmwert AB 30:     100
[LO]_Lichtansteuerung HD AB 30:     [VO]_always

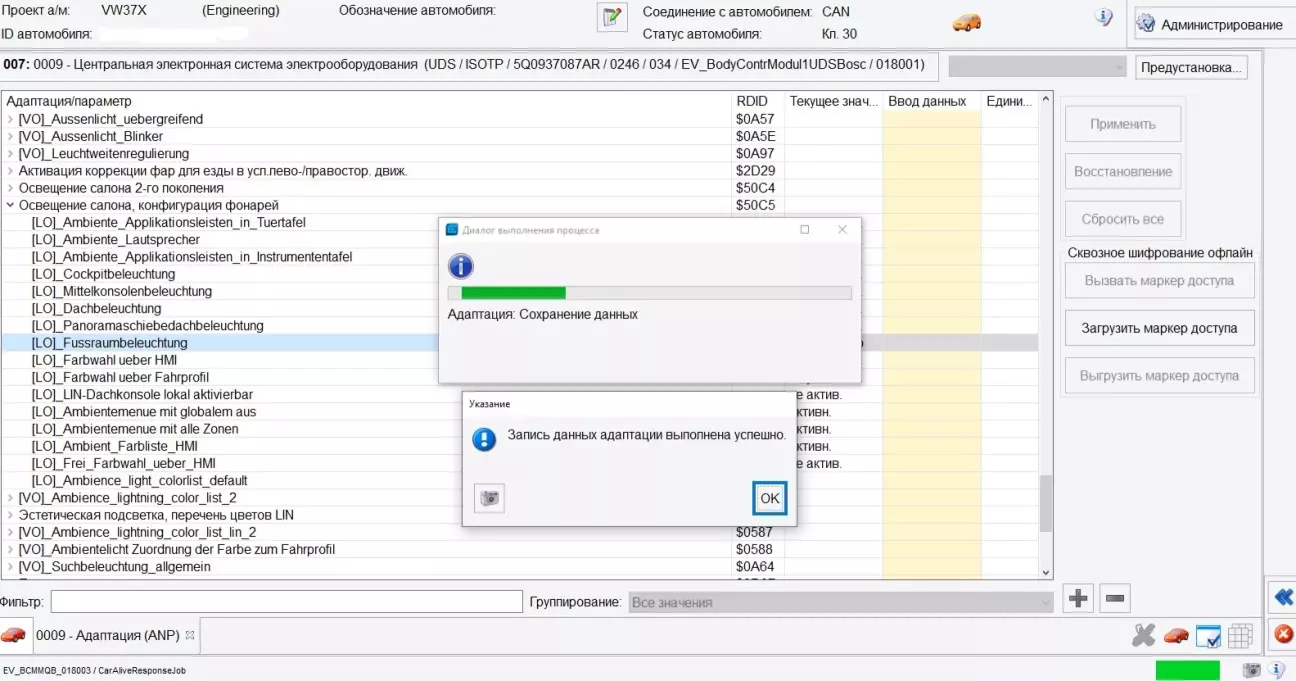

[VN]_Interior_light_lamp_configuration:

[LO]_Fussraumbeleuchtung:     [VN]_installed - спасибо большое за подсказку Symbol

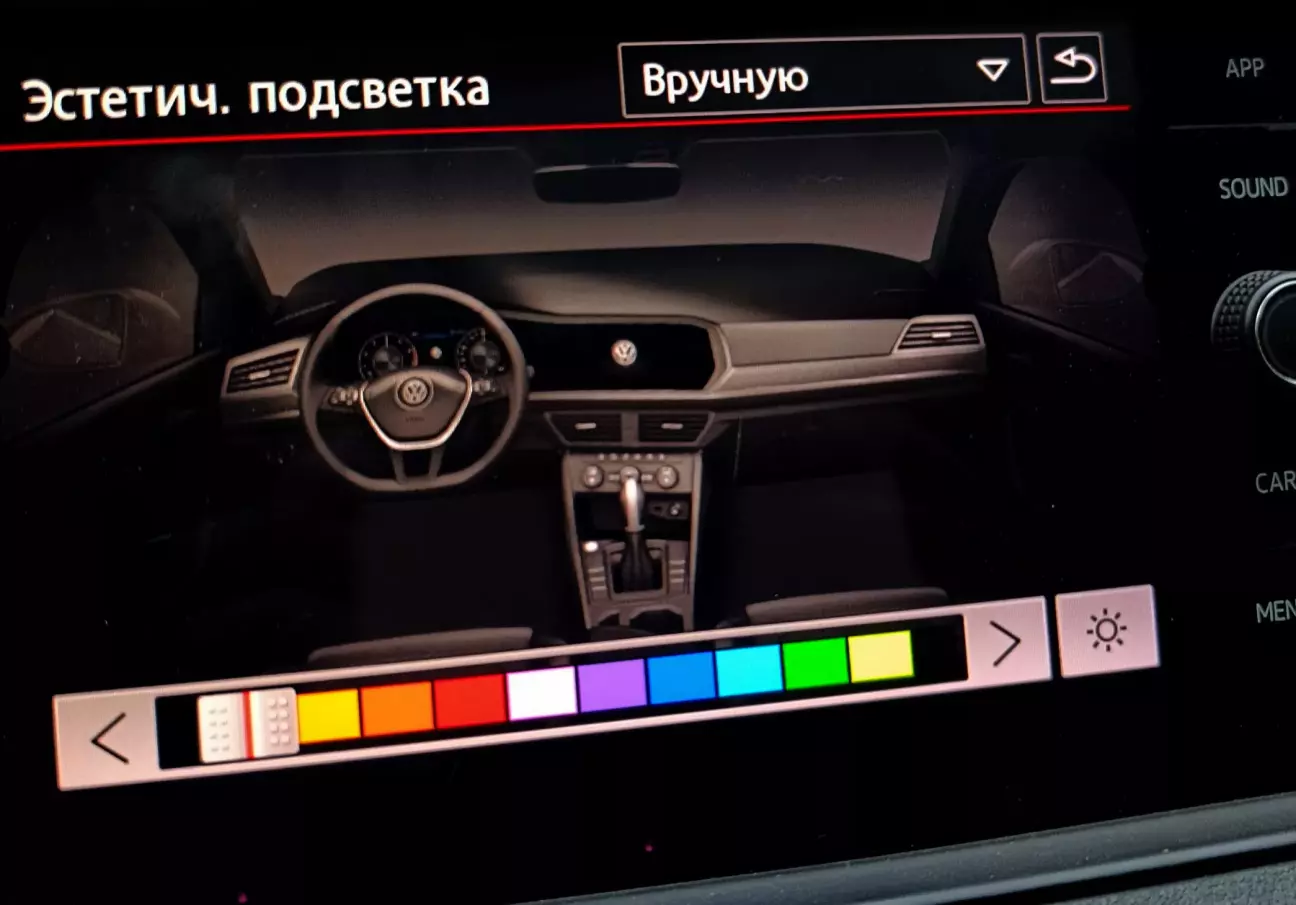

Но по какой-то причине так и не вылезло солнышко. То есть могу регулировать яркость когда зажата кнопка, ВСЕ

В общем как-то так, продолжаем разбираться. Может многим покажется то что я расписываю банальность, согласен. Но скажу так, я пока изучал в интернете вопрос как пользоваться ODIS вроде все понятно. А как подключился немного затроил) Так что мои рассказы больше для таких как, которые вроде бы и что то понимают в кодировках, но постоянно упираются в какие то мелочи, которые без помощи друг другу, можно и не решить.

• ЧАСТЬ III (активация солнышка - разобрался)


В общем разобрался, наконец-то вывел солнышко, в меню в нужном месте и все работает как нужно с анимацией. В интернете нашел такую информацию. Что кто сам активирует подсветку ног, не всегда появляется то самое солнышко. И что бы оно появилось нужно в ODIS в

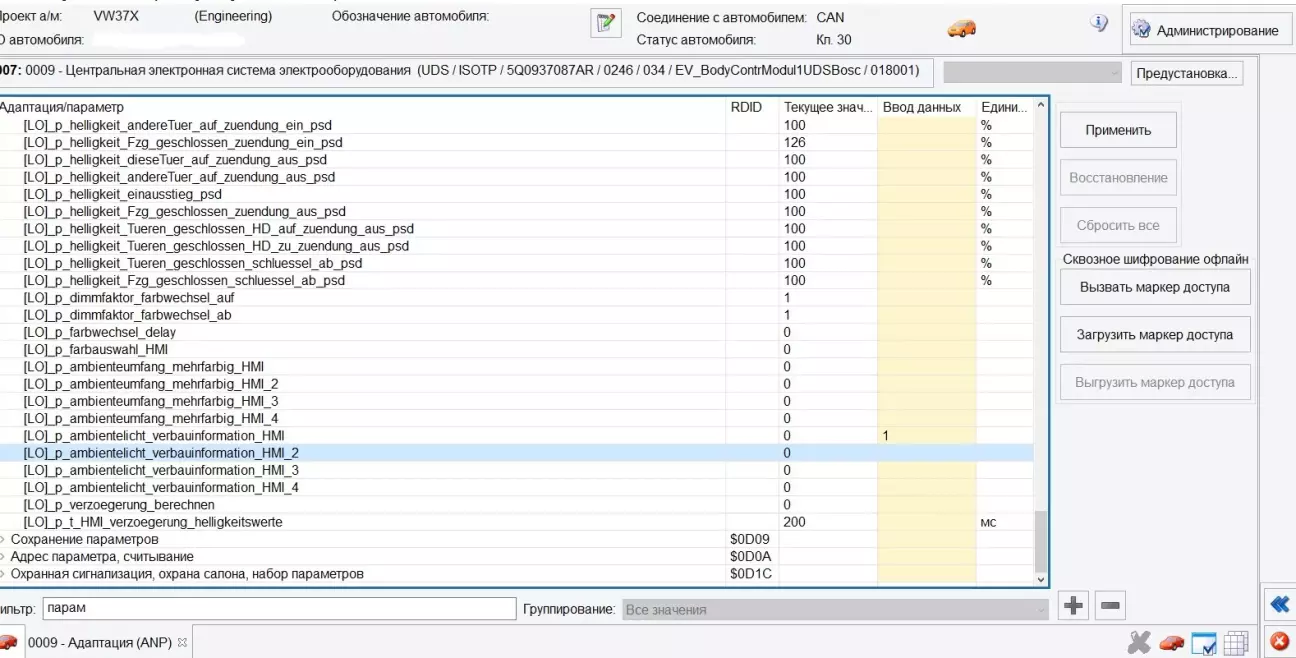

[VN]_Interior_light_parameter (Освещение салона, параметры.)

[LO]_p_ambientelicht_verbauinformation_HMI (прописать 1)
Выглядит это так

Перезагружаем магнитолу длинным нажатием около жмем кнопку вкл\выкл около 10 сек. И радуемая

Общий список параметров (сам не пробовал все - попробовал только на подсветке ног, сработало)

• Освещение салона, параметры
  p_ambientelicht_verbauinformation_HMI
  Bit0 Освещение ног (визуализация фонарей освещения ног)
  Bit1 Освещение ног (без визуализации)
  Bit2 Освещение пер.панели (визуализация полоски)
  Bit3 Пусто
  Bit4 Центральная консоль (без визуализации)
  Bit5 Освещение пер.панели (без визуализации)
  Bit6 Освещение пер.панели (без визуализации)
  Bit7 Освещение пер.панели (без визуализации)
• p_ambientelicht_verbauinformation_HMI2
  Bit0 Центральная консоль (без визуализации)
  Bit1 Центральная консоль (без визуализации)
  Bit2 Освещение двери (визуализация фонарей подсветки ручек двери)
  Bit3 Освещение двери (без визуализации)
  Bit4 Освещение двери (визуализация полосок)
  Bit5 Освещение двери (без визуализации)
  Bit6 Освещение двери (без визуализации)
  Bit7 Освещение двери (без визуализации)
• p_ambientelicht_verbauinformation_HMI3
  Bit0 Освещение двери (без визуализации)
  Bit1 Освещение потолка (без визуализации)
  Bit2 Освещение потолка (визуализация освещения фонаря)
  Bit3 Освещение потолка (без визуализации)
  Bit4 Пусто
  Bit5 Пусто
  Bit6 Пусто
  Bit7 Пусто

Пример кодирования: 1=0bit, 100=2bit, 101=0bit+2bit, 11111111+активированы все биты, и тд (вот это не совсем поня) но пусть будет возможно кому-то чем-то поможет.

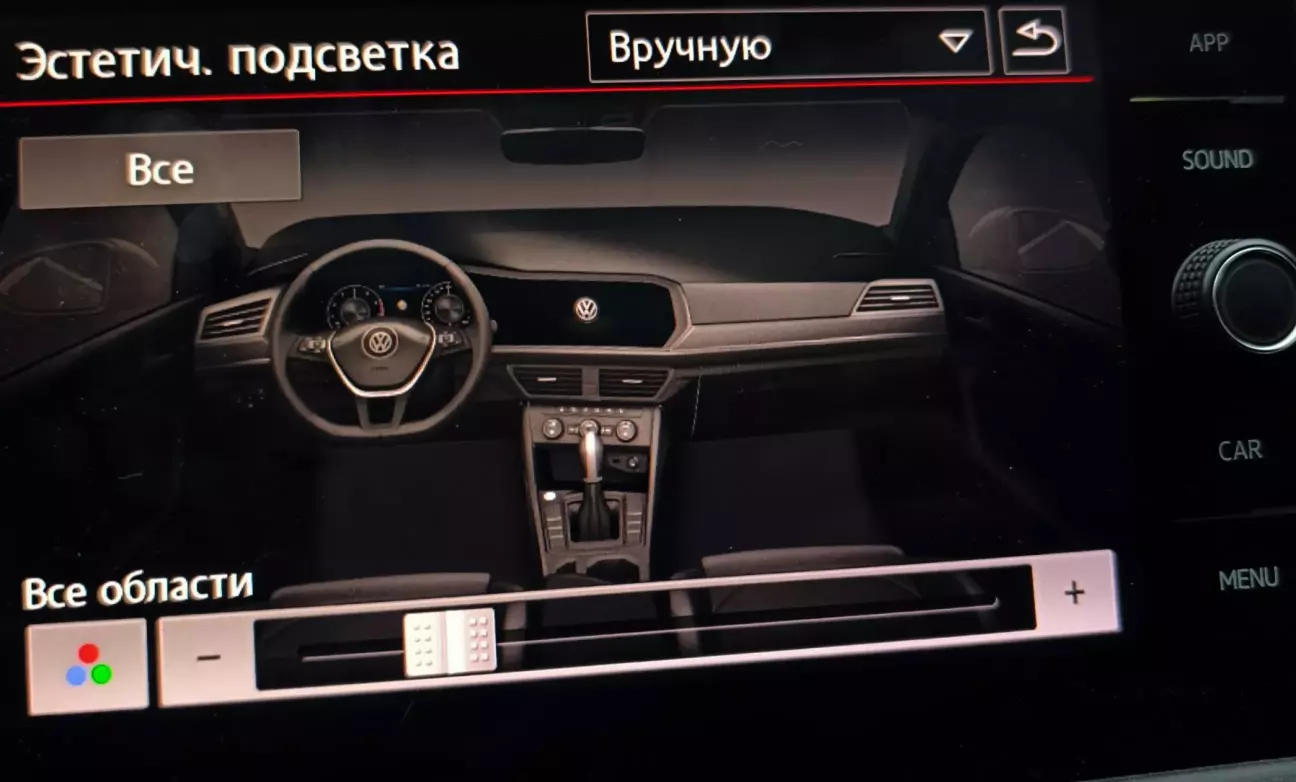

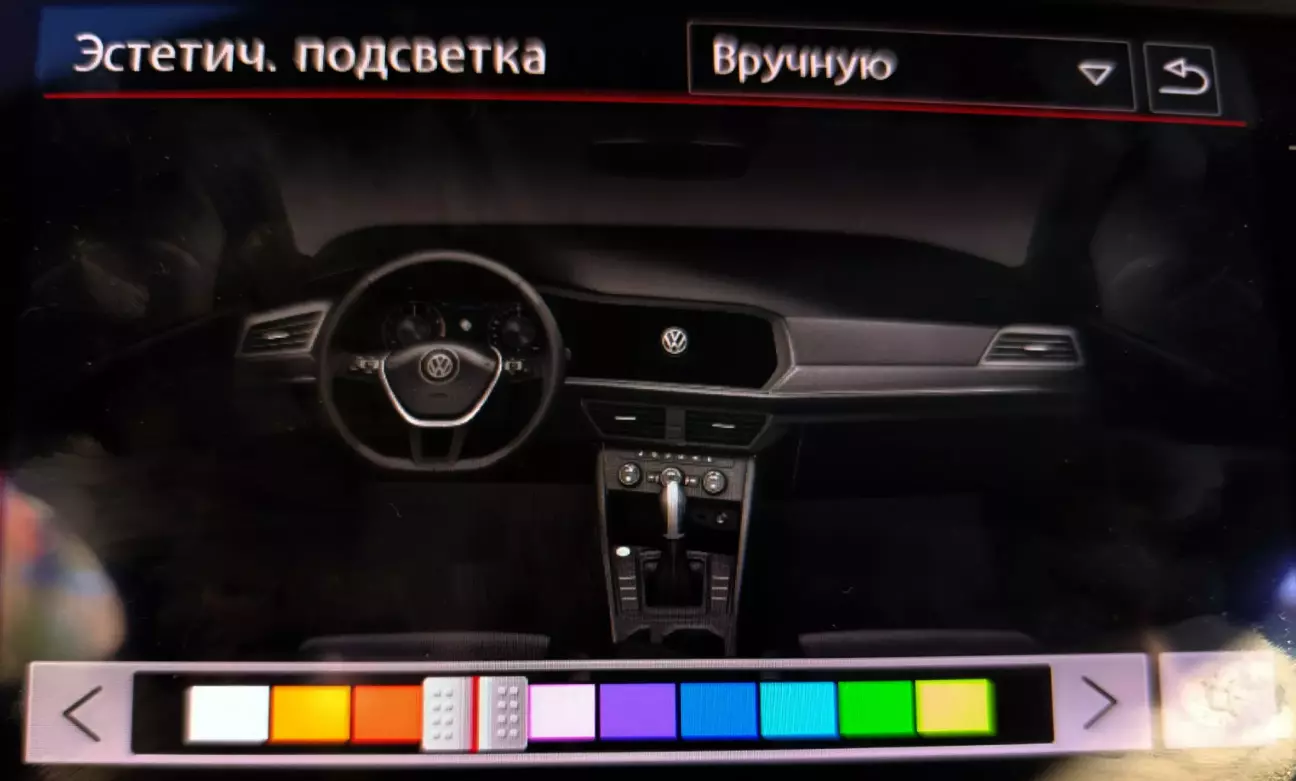

Ну и дополнительно настроил белый цвет в меню эстетической подсветки, мне его не хватало) Потому как не совсем понятно, почему именно синий цвет по умолчанию, хотя приборка аналоговая красно-белая.  Хотелось поставить что то в цвет, а это или белый или красный. Активировал карсканером, там это очень просто. Но белого по умолчанию нет, только красный.

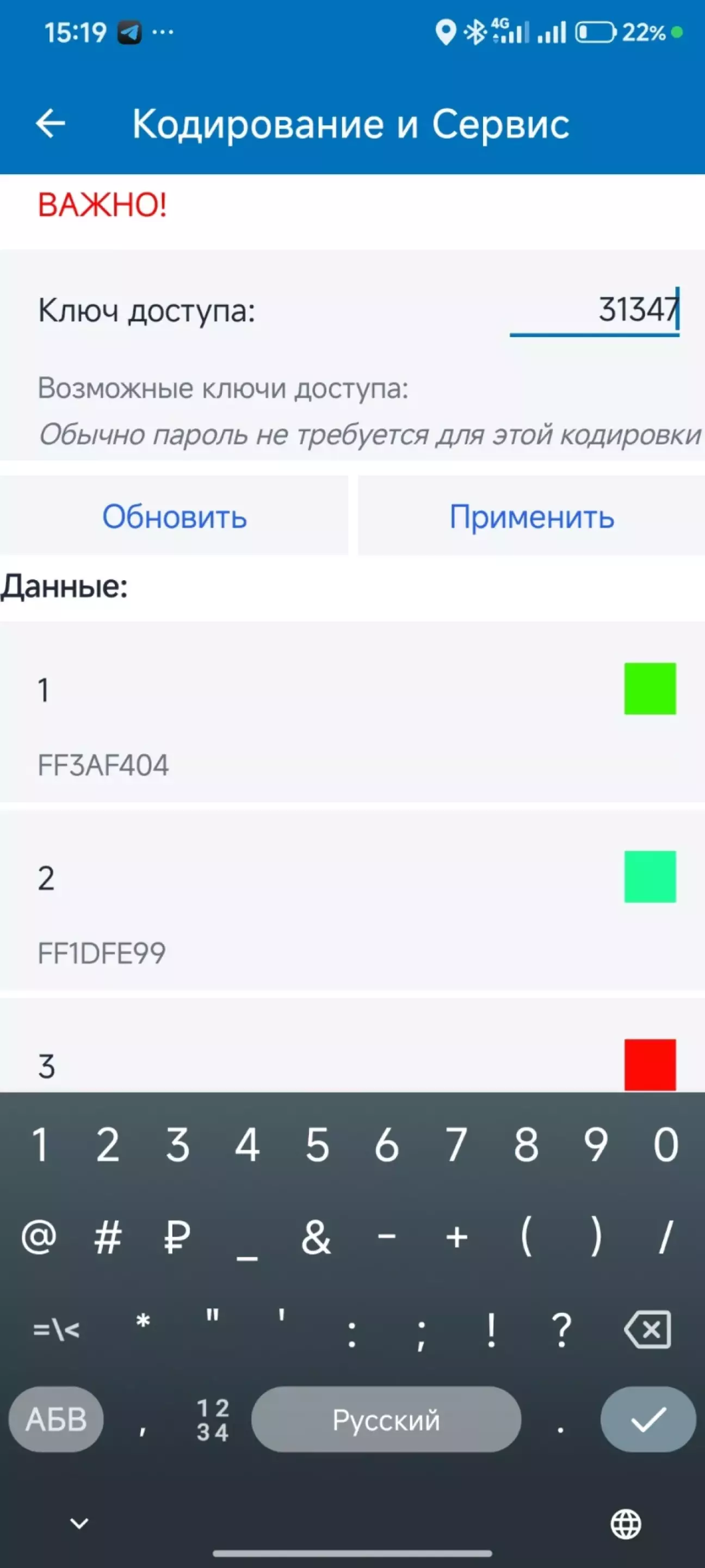

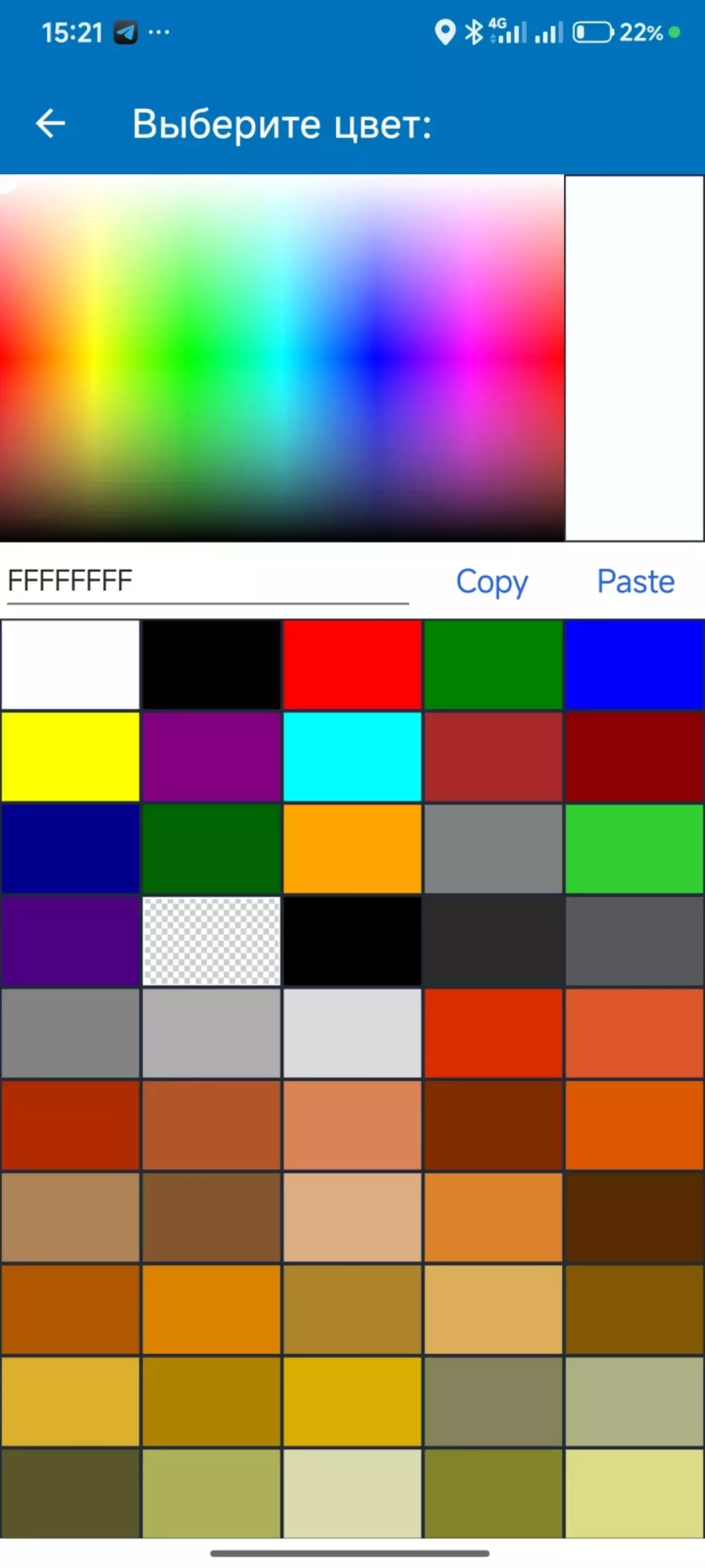

Смотрим что бы цвета, которые отображаются на гу, совпадали с расстановкой цветов, в программе, нажимаем пальцем на цвет который хотим поменять.

Сохраняем, обязательно опять перезагружаем магнитолу.

На этом наконец то все!
Я её поборол и доделал под завод!
