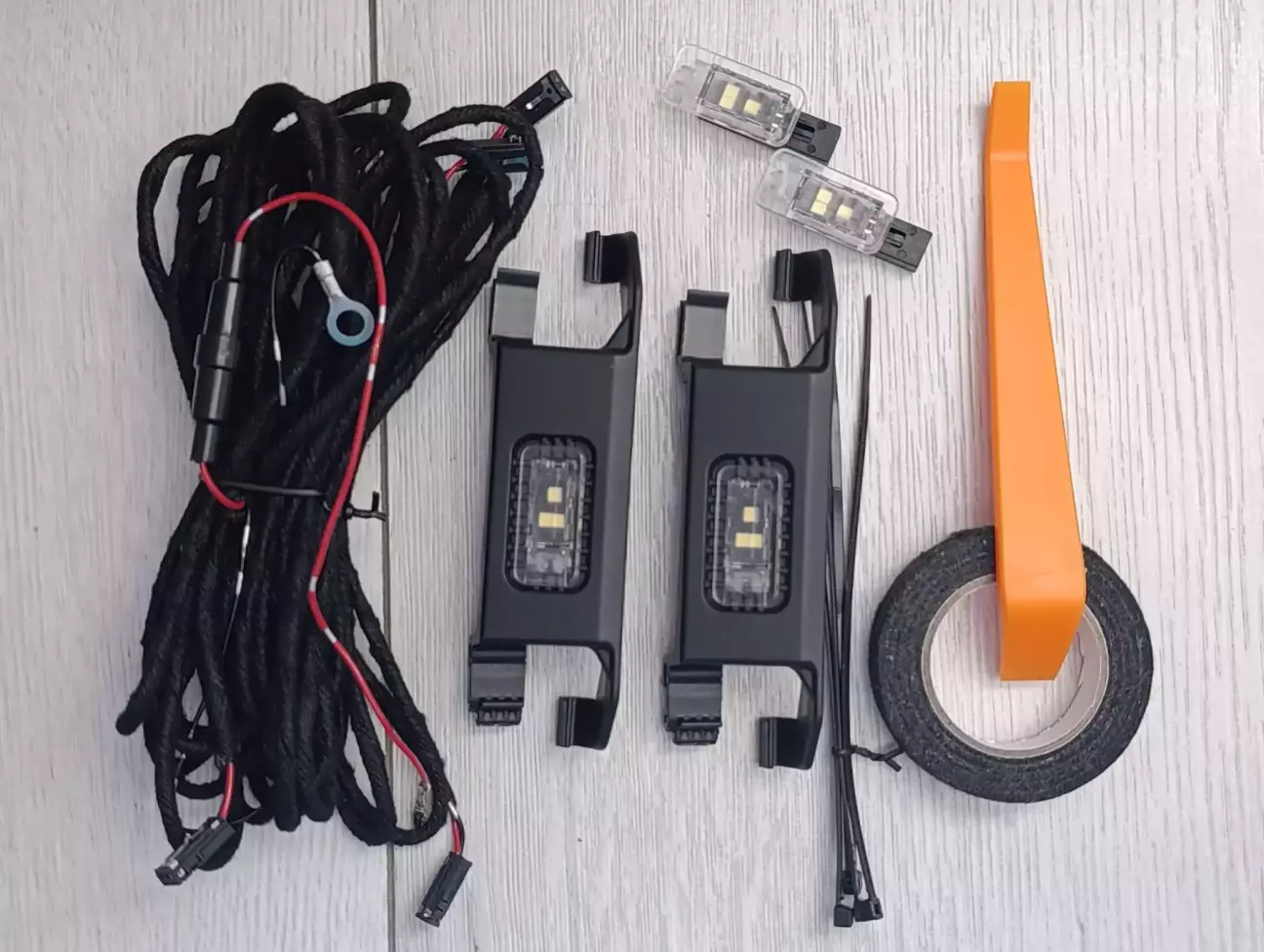

Первое с чего начал, залез и физически измерял расстояние плафонов, под торпедой. Потому как у кого то большие у кого то маленькие идут, инфы об этом мало. Полагаю до какого то года идут одни, а после другие. Поэтому только замер поможет узнать. В торпеде есть отверстия под них, зад ставится через переходники. Набор заказывал с али, сам пин подходит в 72 посадочное блока С, переделывать ничего не нужно.

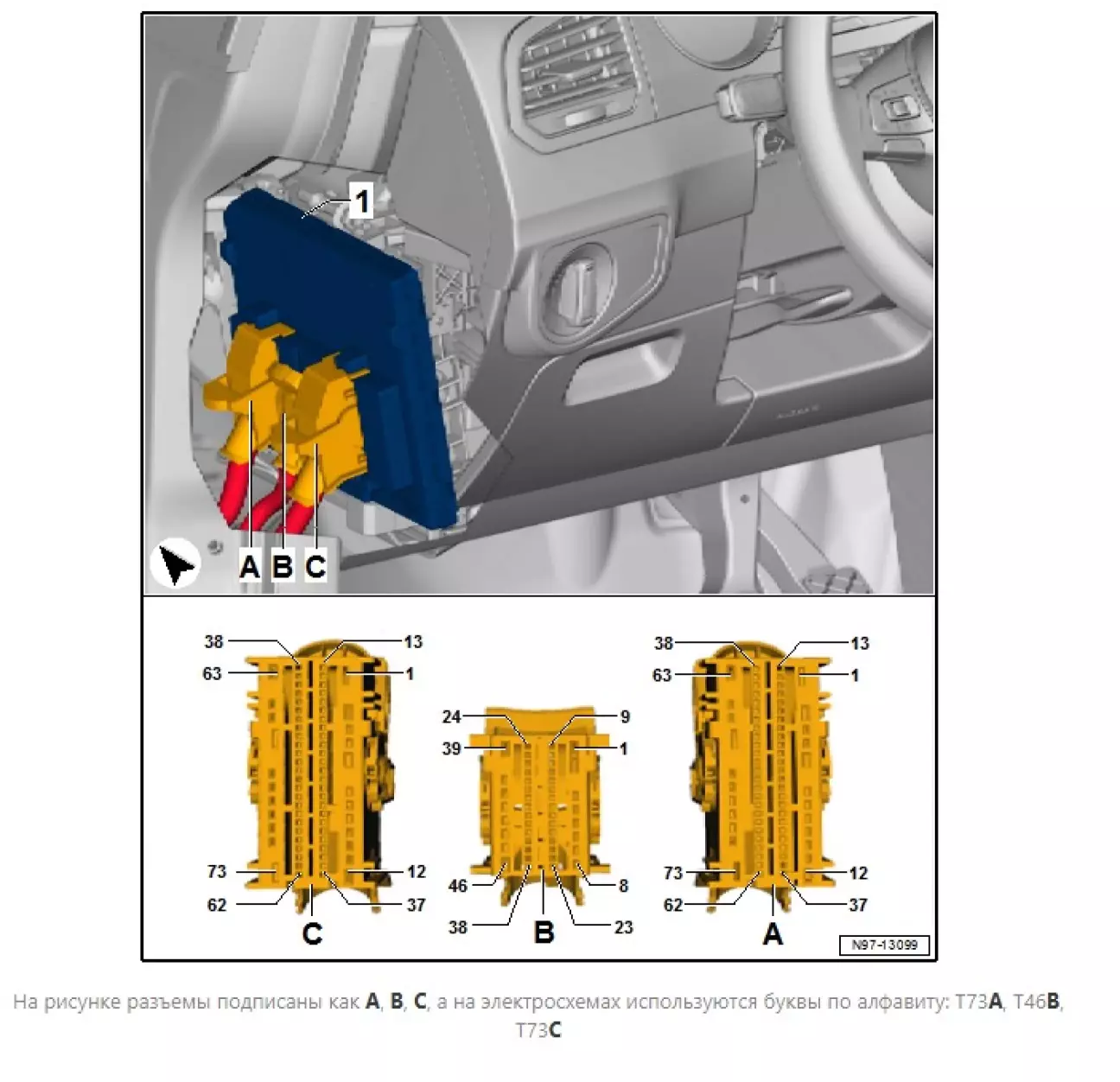

Может это все и знают, но для информации вставлю. Нам нужен Разъем T73c © — 72 Плафон подсветки пространства для ног спереди слева -K268-, справа -K269
В общем разъём С, пин 72. Видим что для задних пассажиров подсветка не задумана заводом, по этому и имеем в комплекте переходники, которые нам доукомплектовали в Китае, которые с проводкой идут в параллель передним плафонам.
- Ну что взрываем, чутка обшивку…

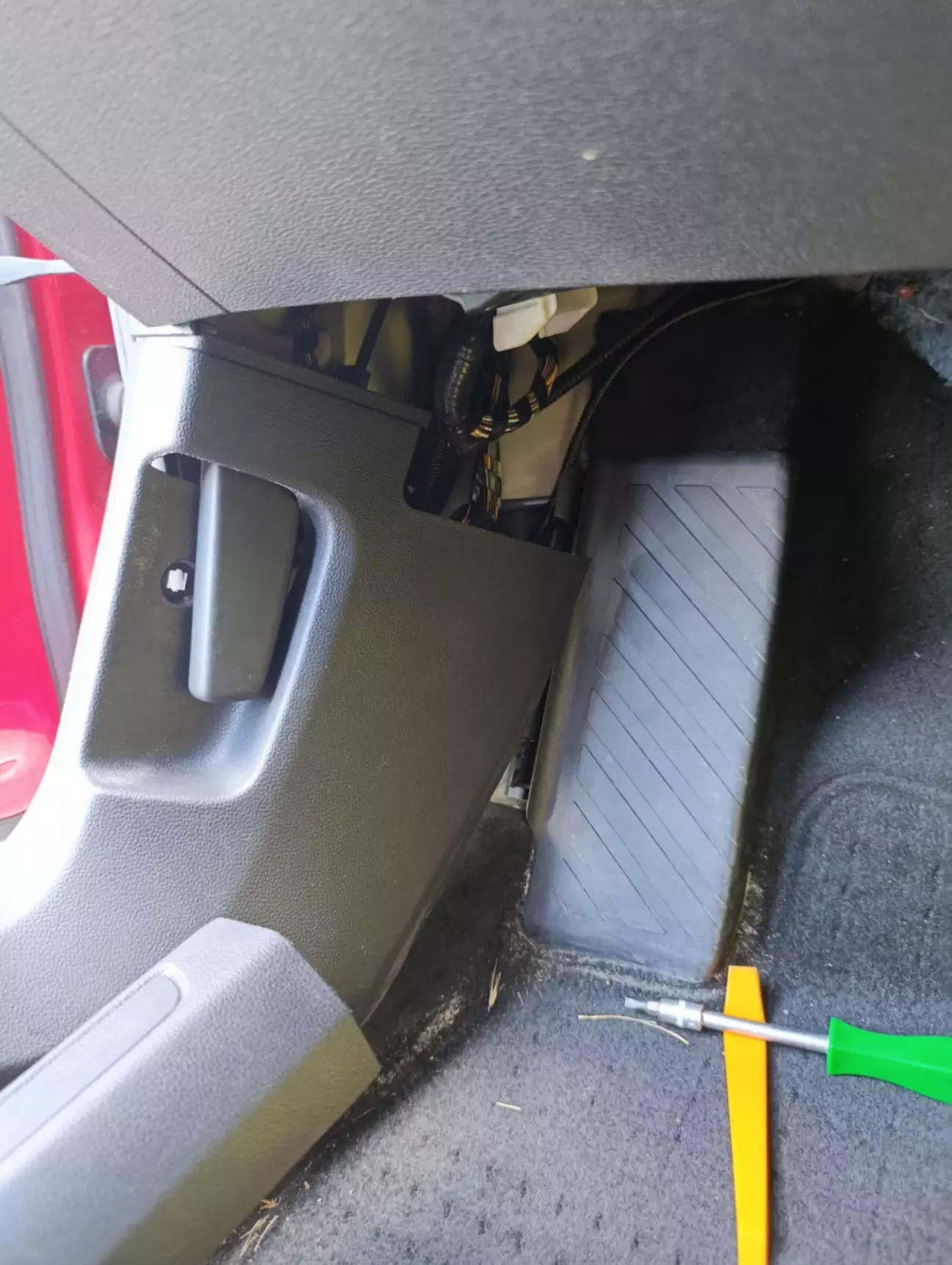

Долго искал в интерете как нужно снимать ручку, где нужно достать, клипсу, часа пол потратил, нет там у меня не какой клипсы, обшивка снимается вот так как на фото, снимаем порог, обшивку торпеды с боку и выводим накладку в низ по часовой стрелке. Чуть отогнув ручку в начале движения обшивки.

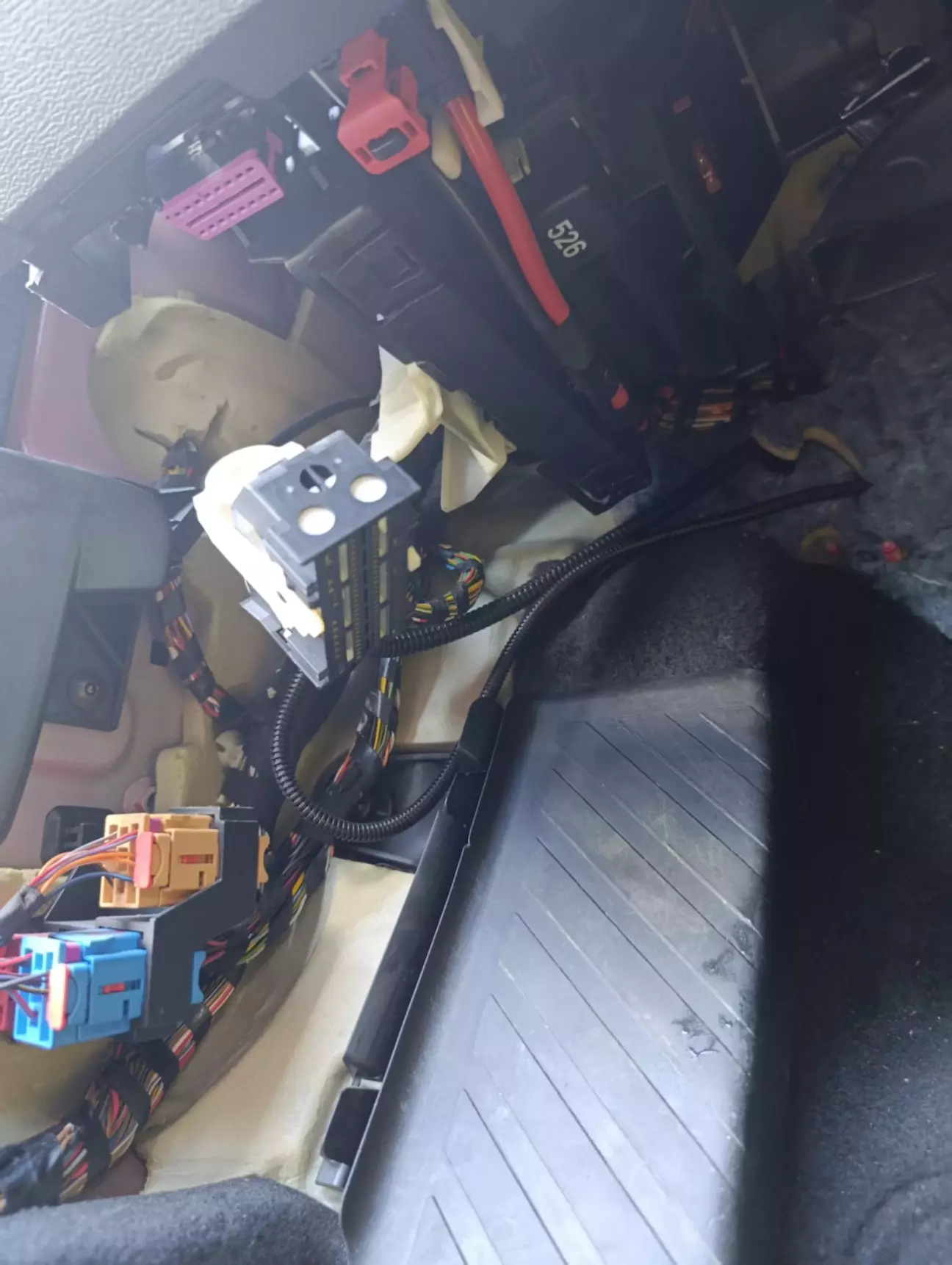

Получаем достаточный доступ что бы отщелкнуть разъём С, залезши рукой и на ощупь отстегнув его.

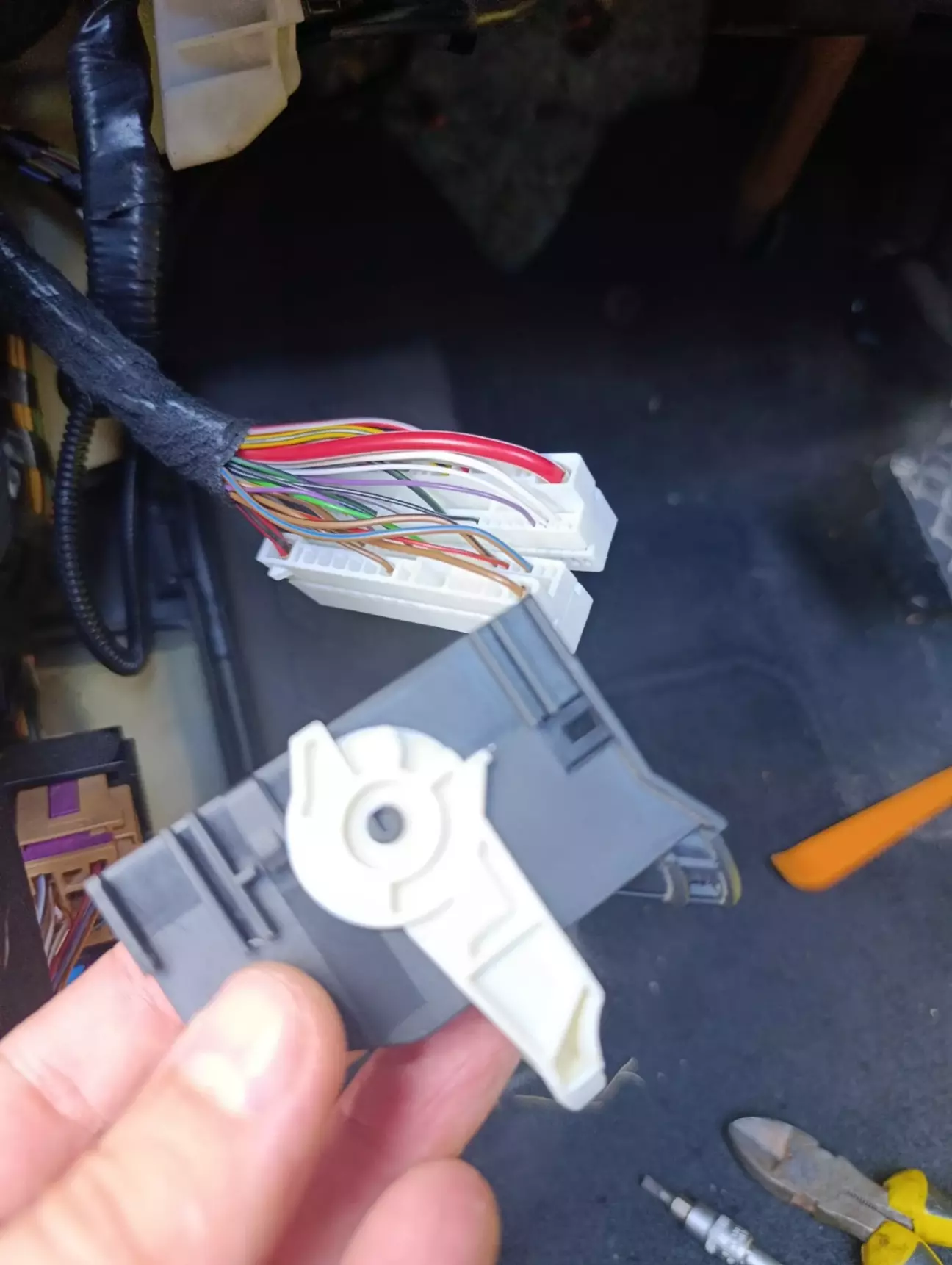

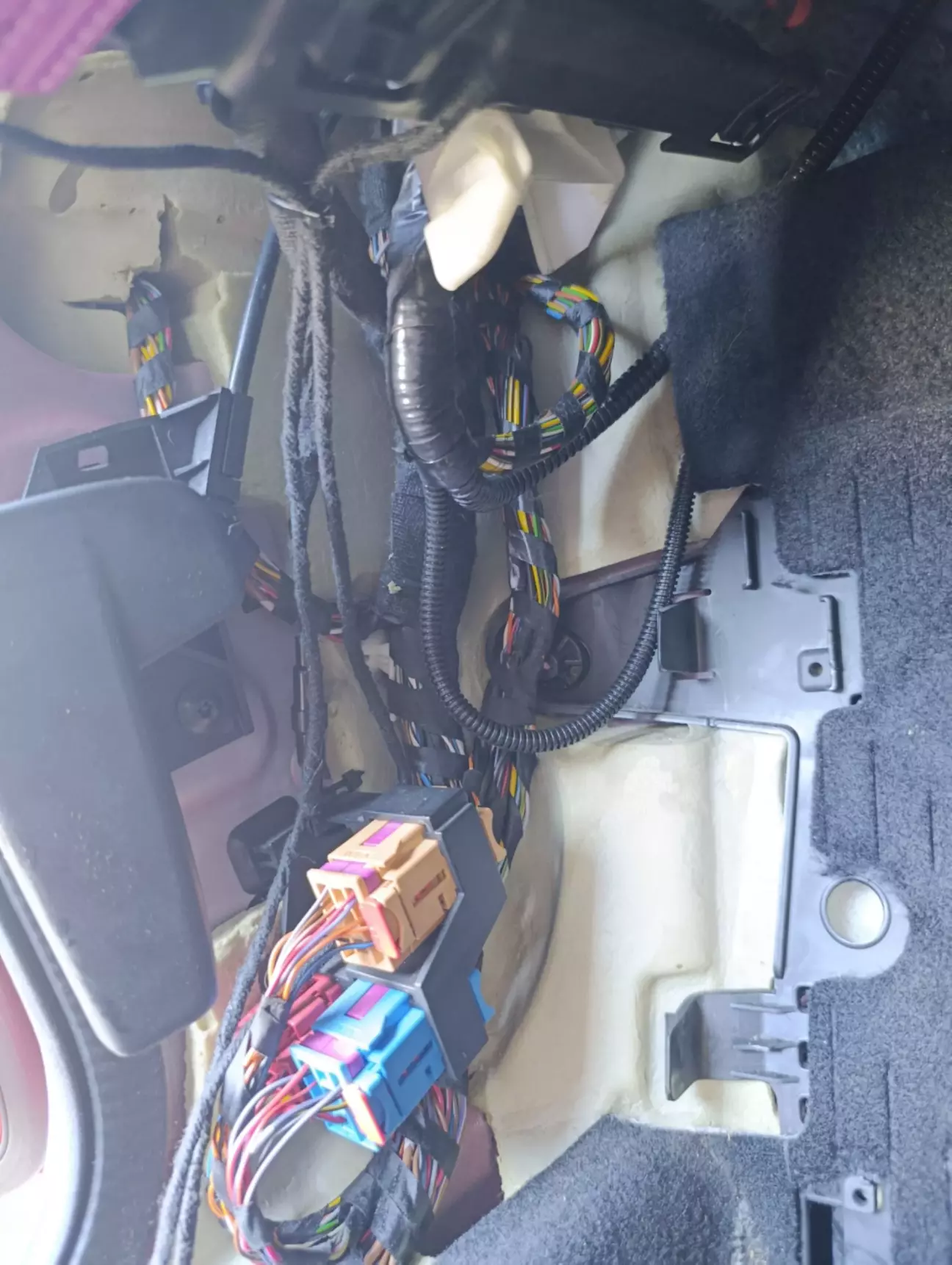

Срезаем хомут, надавливаем на защёлки и выталкиваем сами колодки из разьема.

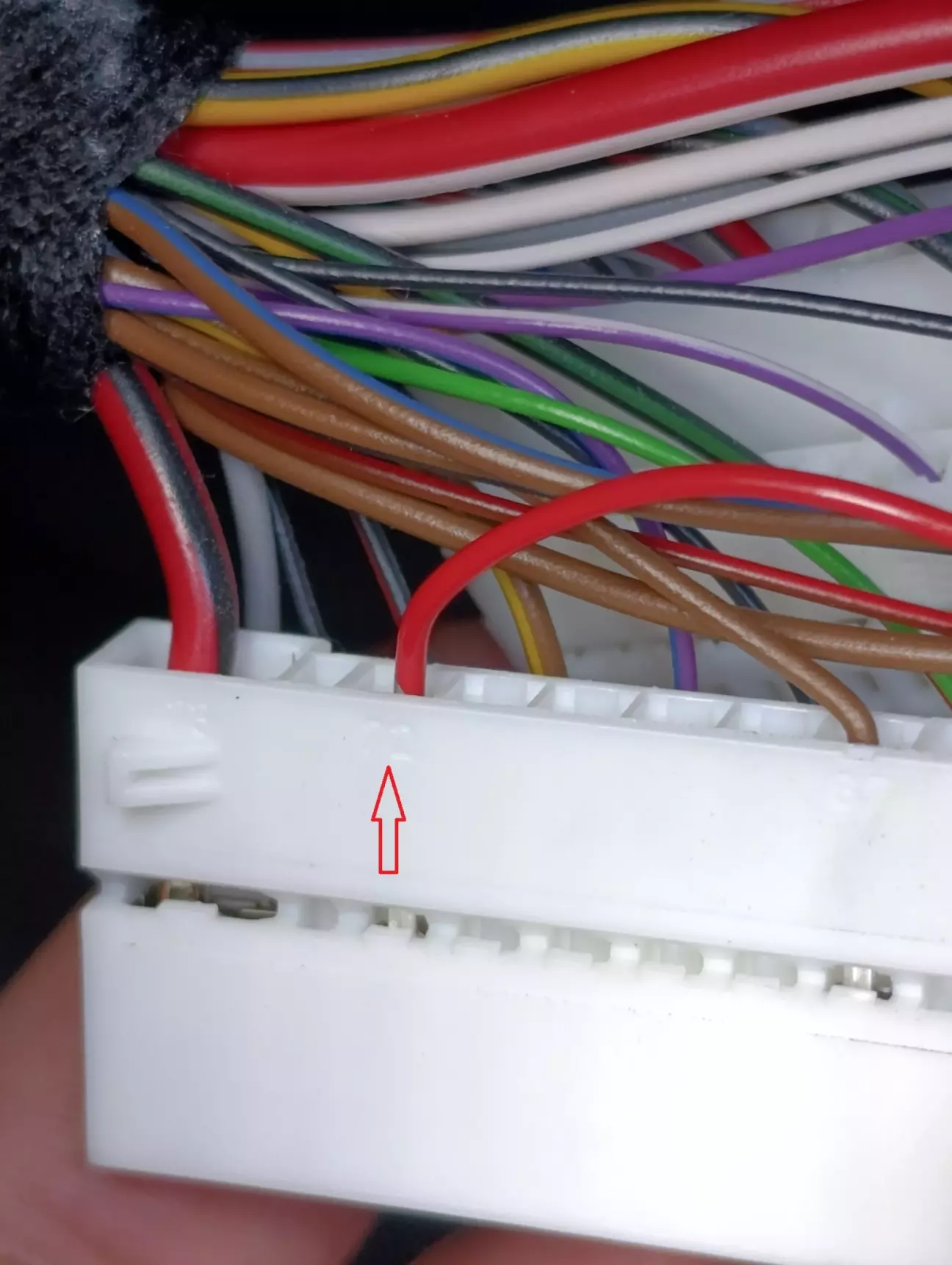

На фото уже вставленный 72 пин (красный провод)

$Прокладываем провода, +\- возле заводской проводки и по ней, дополнительно домотав тряпичной изолентой.$

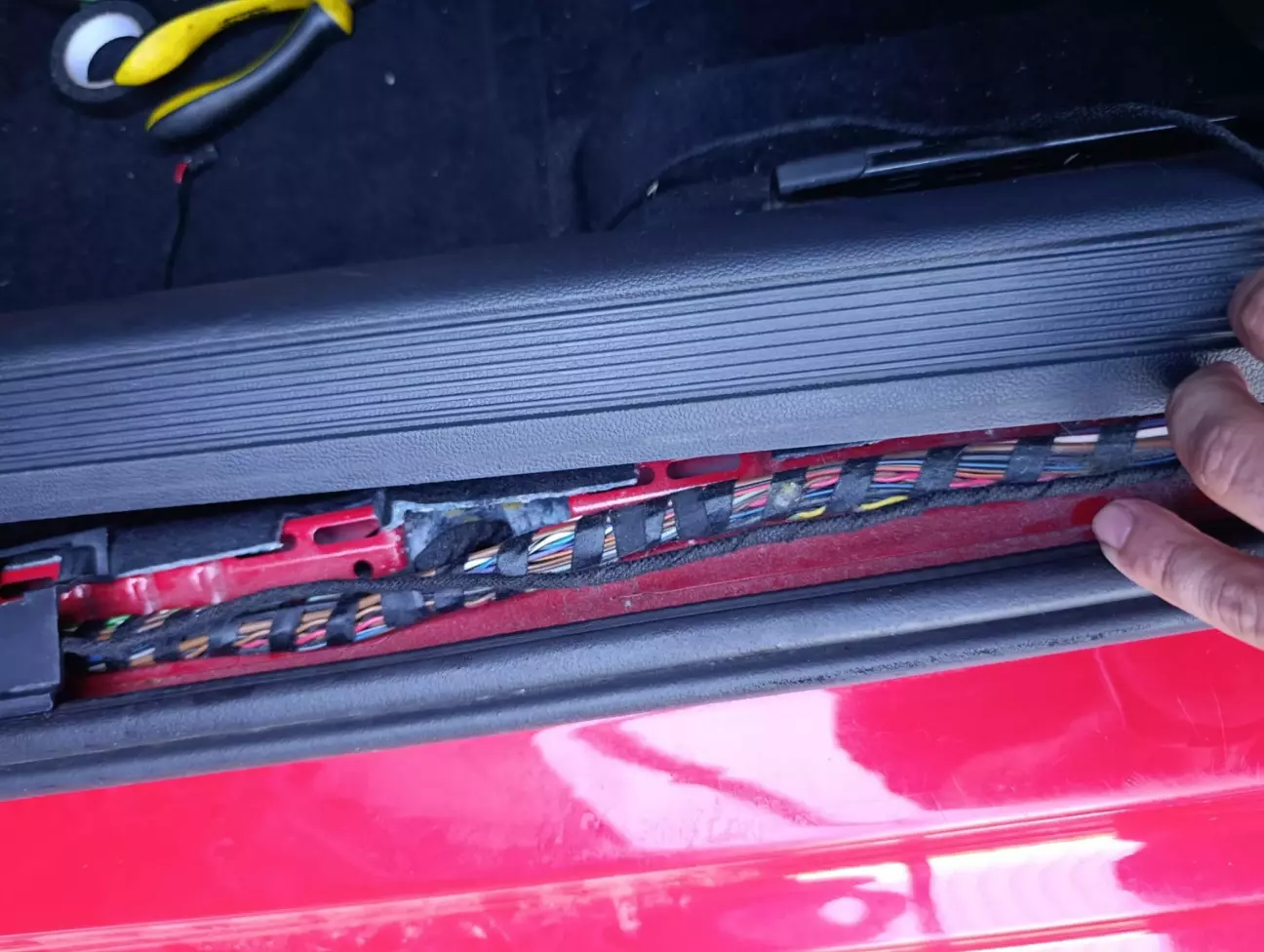

Прокладываем провода, +\- возле заводской проводки и по ней, дополнительно домотав тряпичной изолентой.

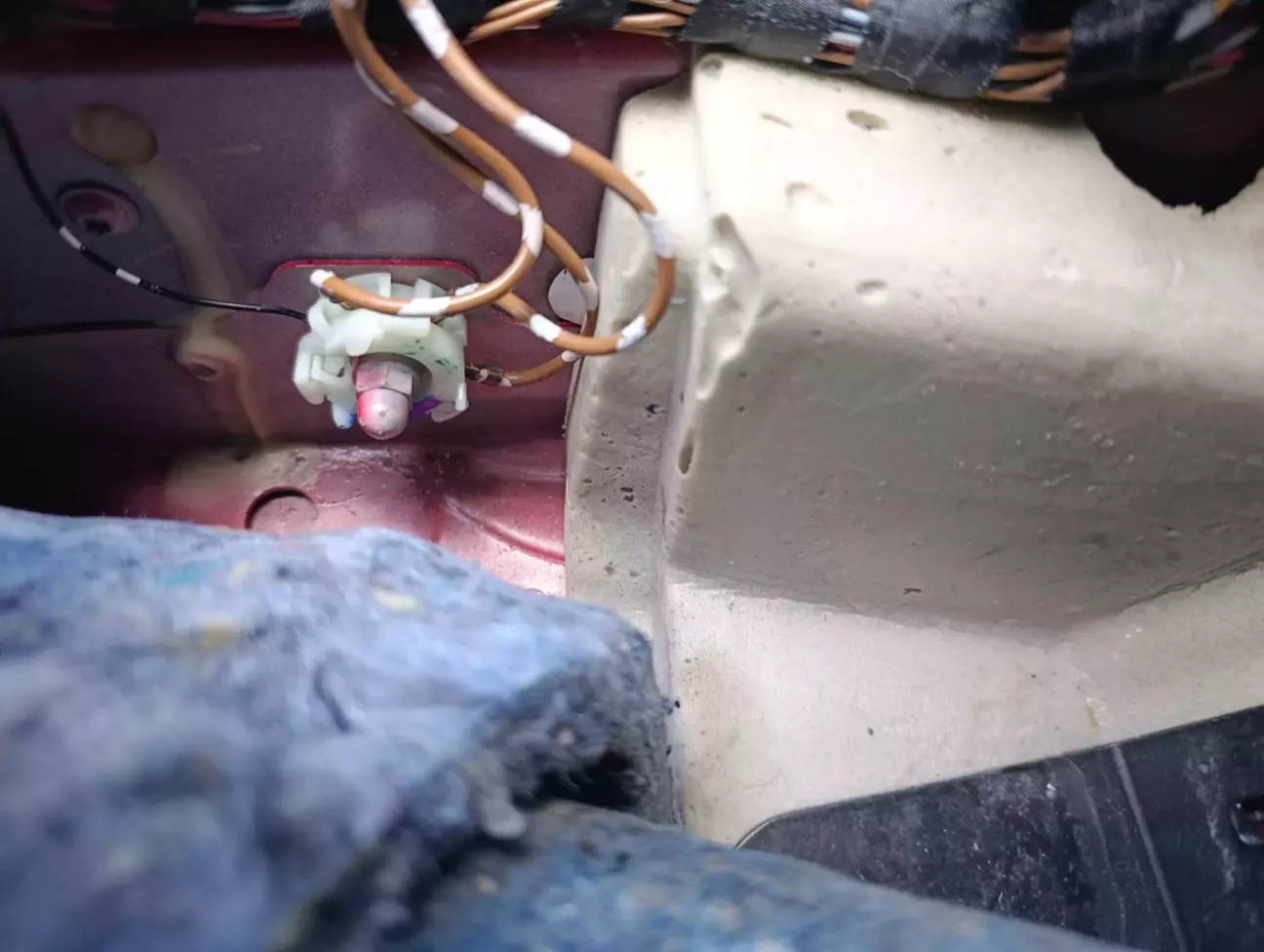

Массу берем с порога, со штатного места проводов хватает, хоть и в притык. Но небольшой запас есть.

Пороги полностью не снимал, просто отодвинул в сторону, он легко гнется, проблем не возникло.

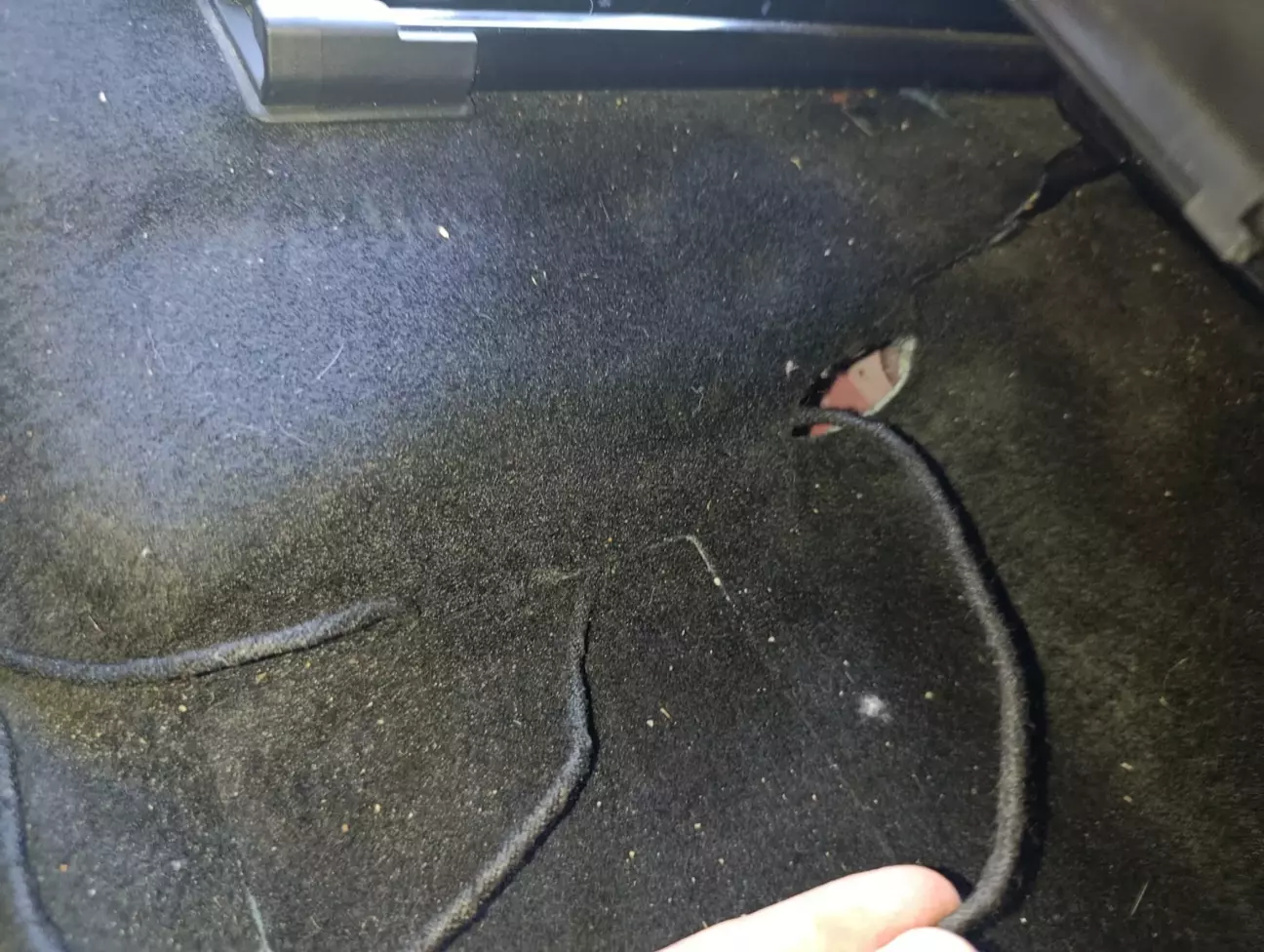

Сидения не снимал, все протянул через лючки в полу, и затянул к заводской проводке, Руками под коврами пролезть легко, на крайний случай можно взять струну

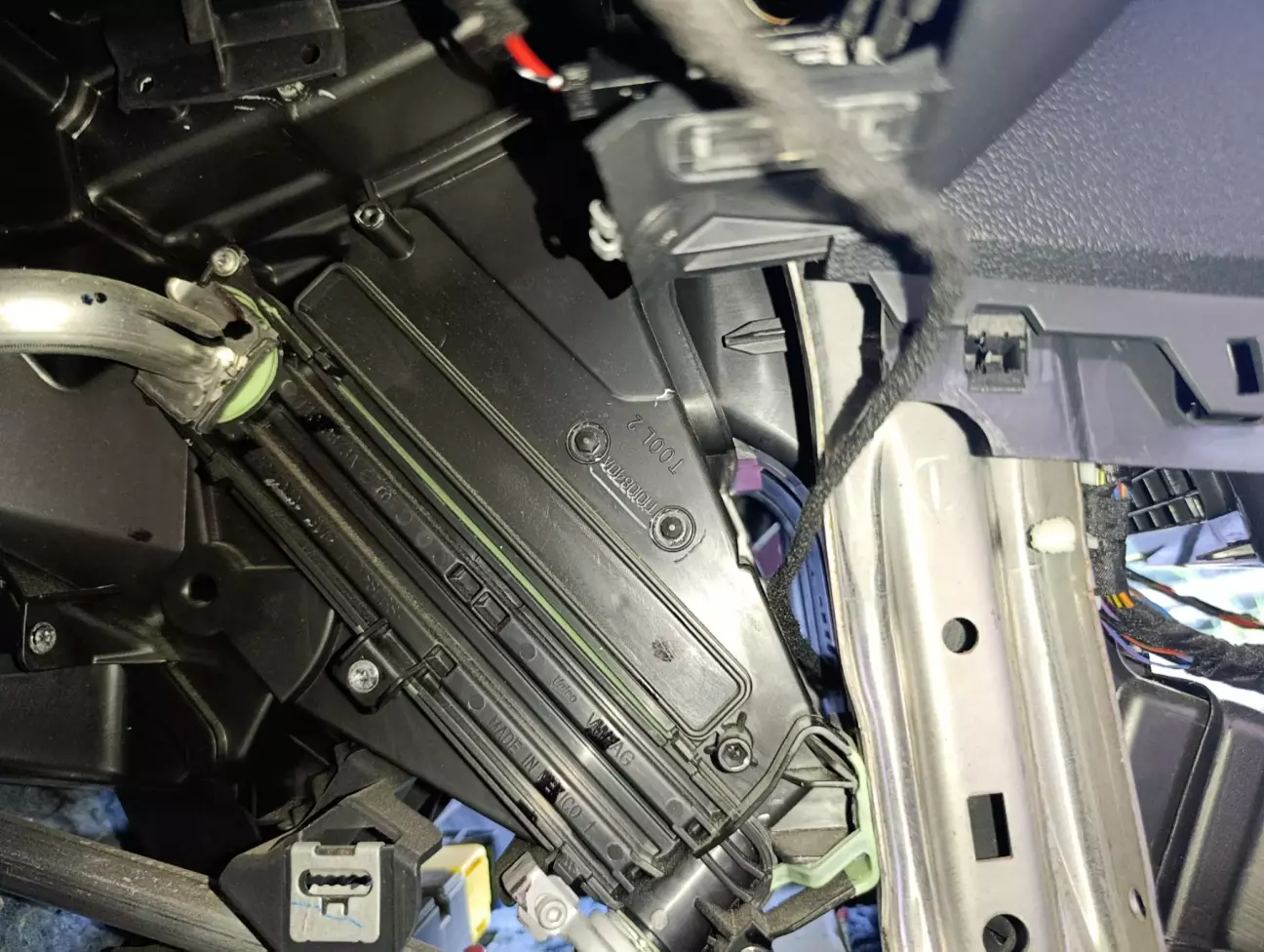

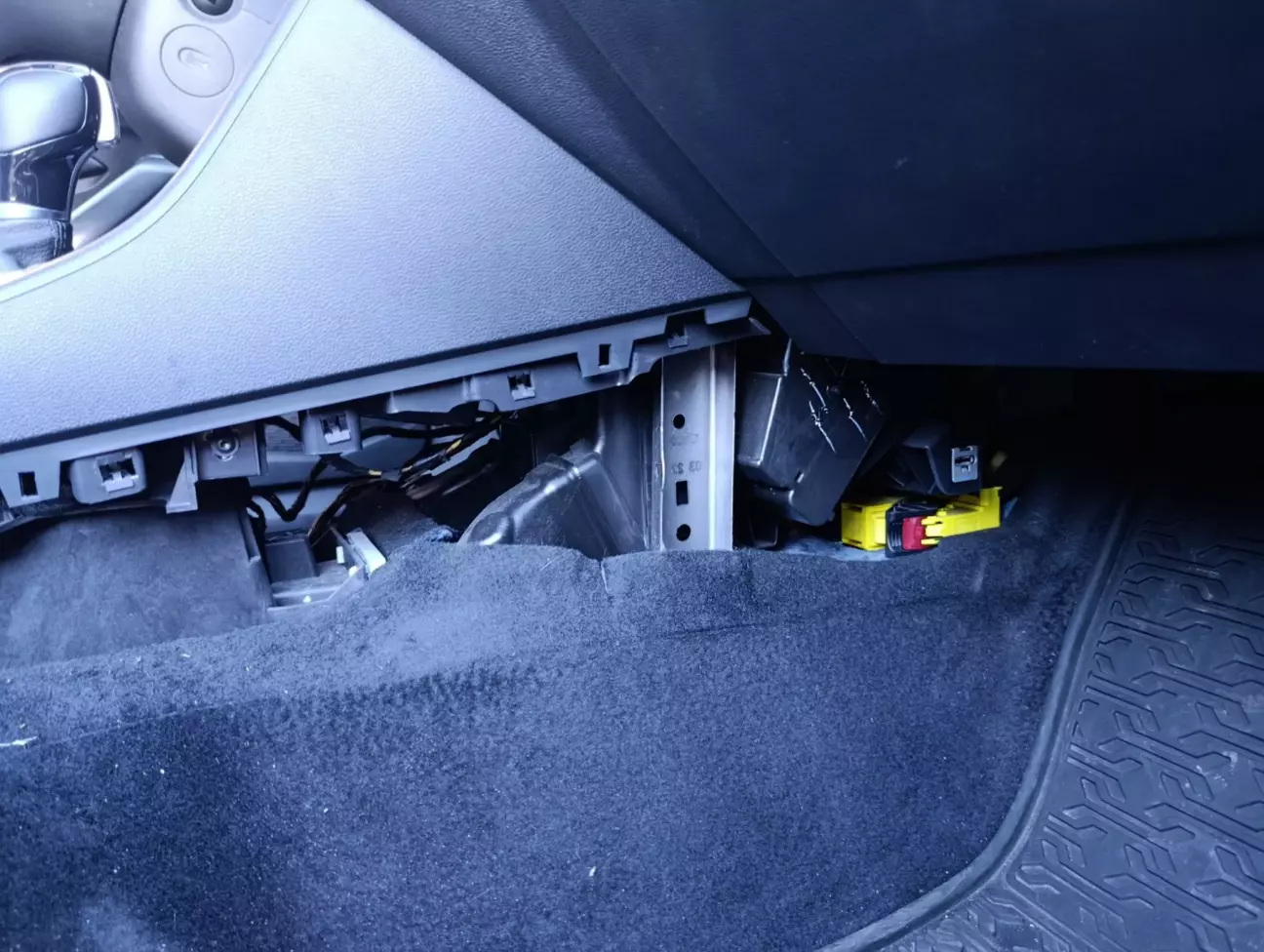

Что бы перекинуть провод на правую сторону авто от блока ВСМ, нужно чуть подразобрать место под торпедой. с двух сторон

Там есть отличное место куда можно прокинуть провод без всяких проблем

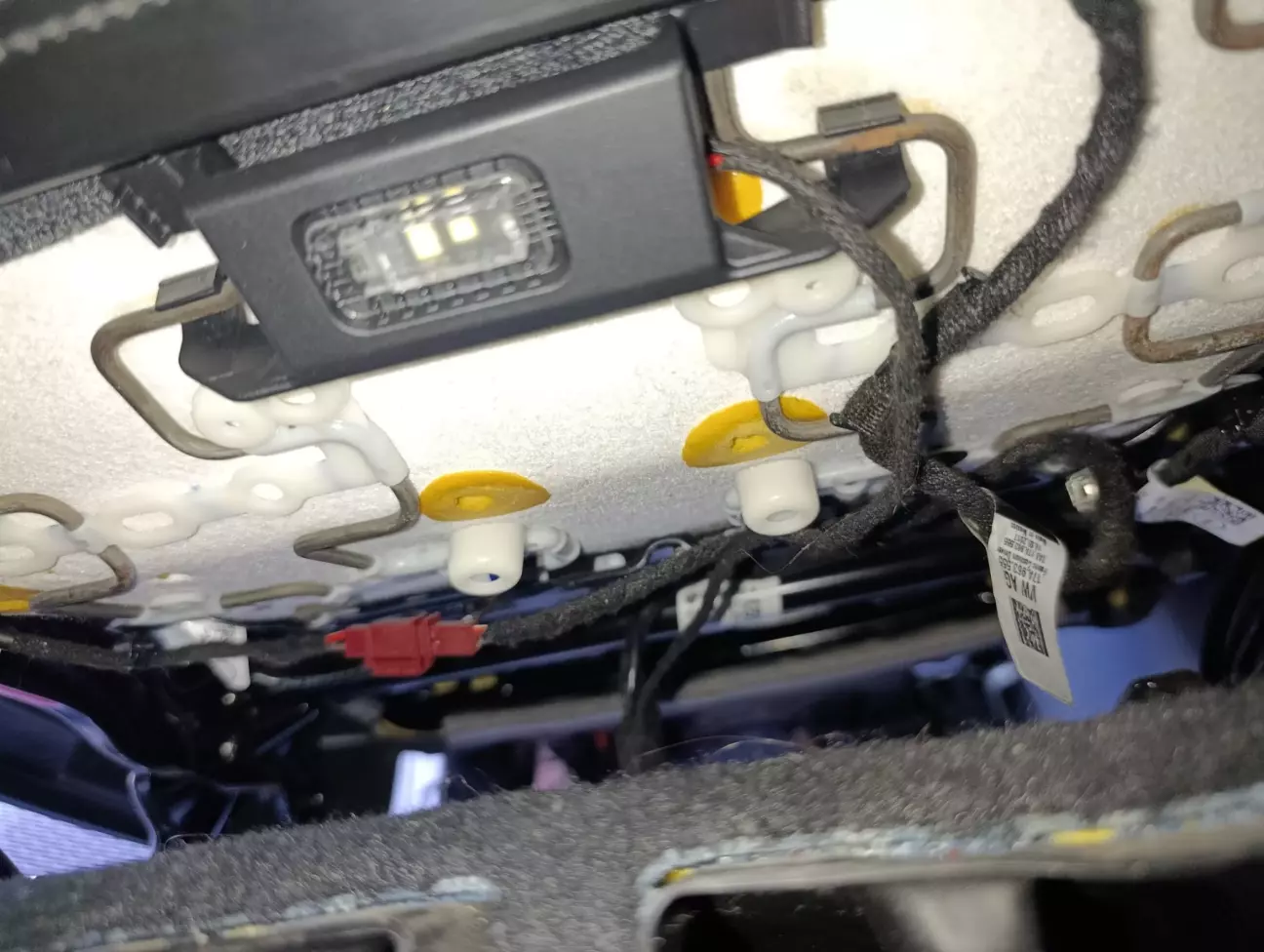

За передние плафоны особо писать нечего, они становятся легко в штатные места, а вот задние, имеют чуть интересный способ крепления, но все же становятся относительно легко, просто что нужно немого извернуться при установке.

На этом все аккуратно упаковываем, собираем в обратной последовательности переходим к кодировкам.

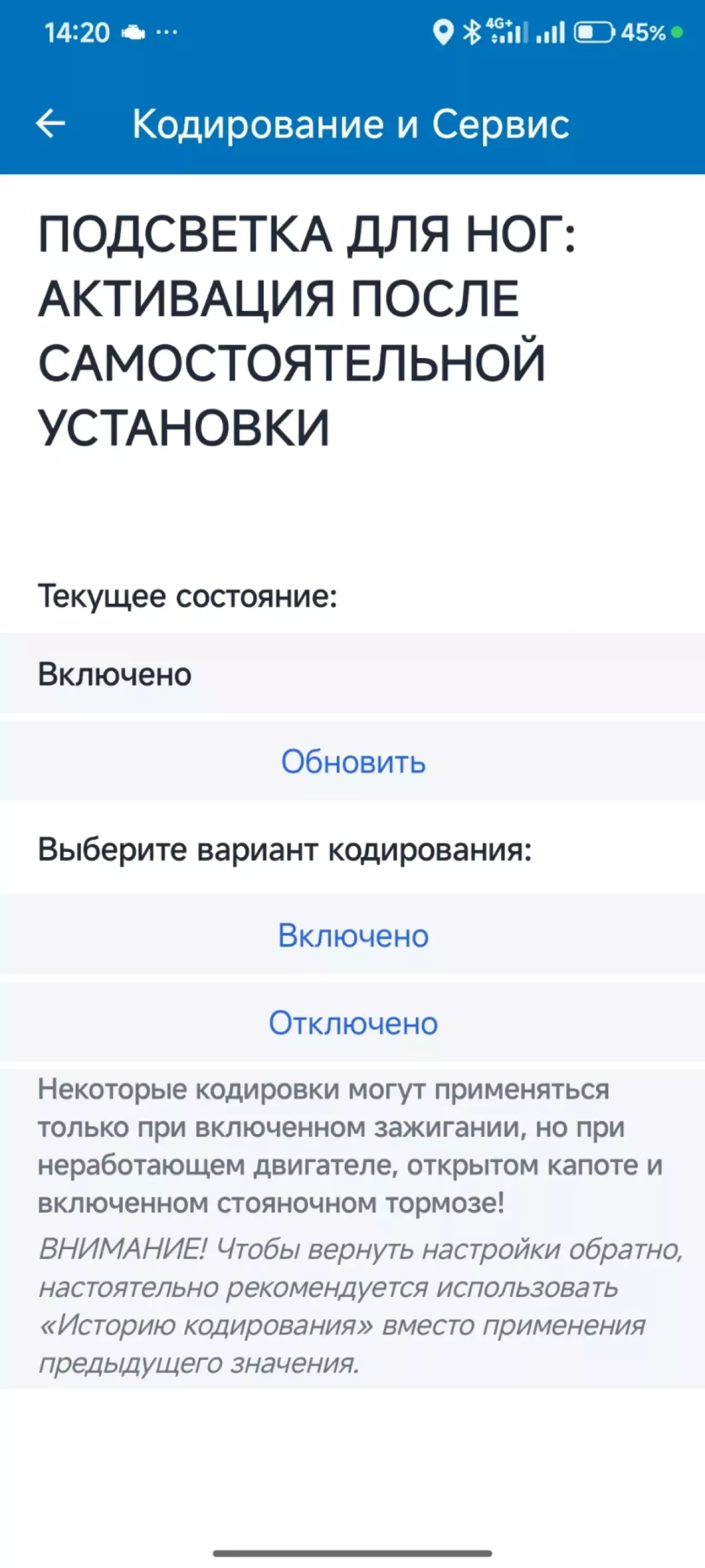

Советуют выполнить вот этот пункт, хотя как выяснилось он особо ничего не дает, а всего лиш навсего прописывет в поле тип ламп, обычные лампы накаливания, без указания алгоритма работы подсветки, в связи с чем она так и остается нерабочей, как в моем случае. Возможно если лампы обычные, то этот пункт и поможет. Но не в моем случае.

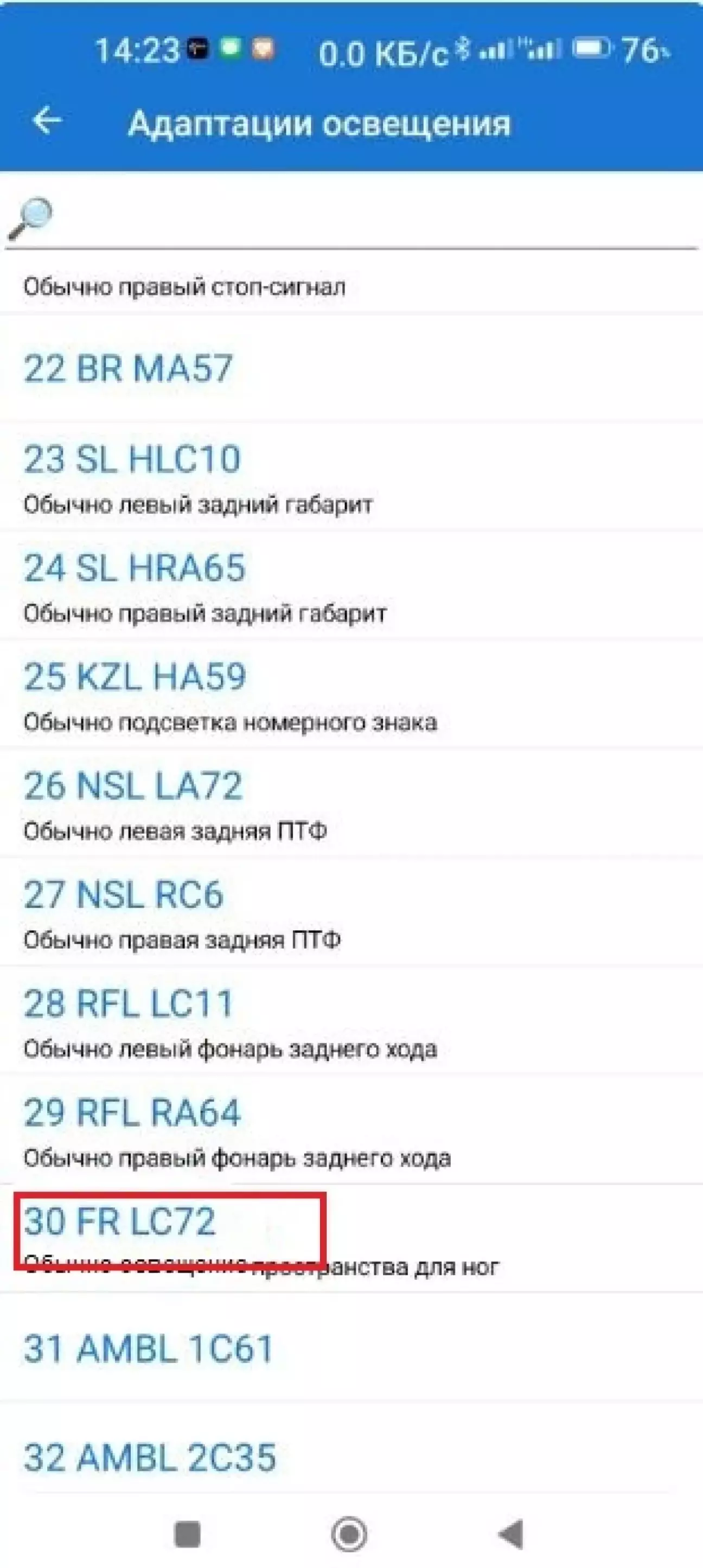

По этому идем дальше вот сюда

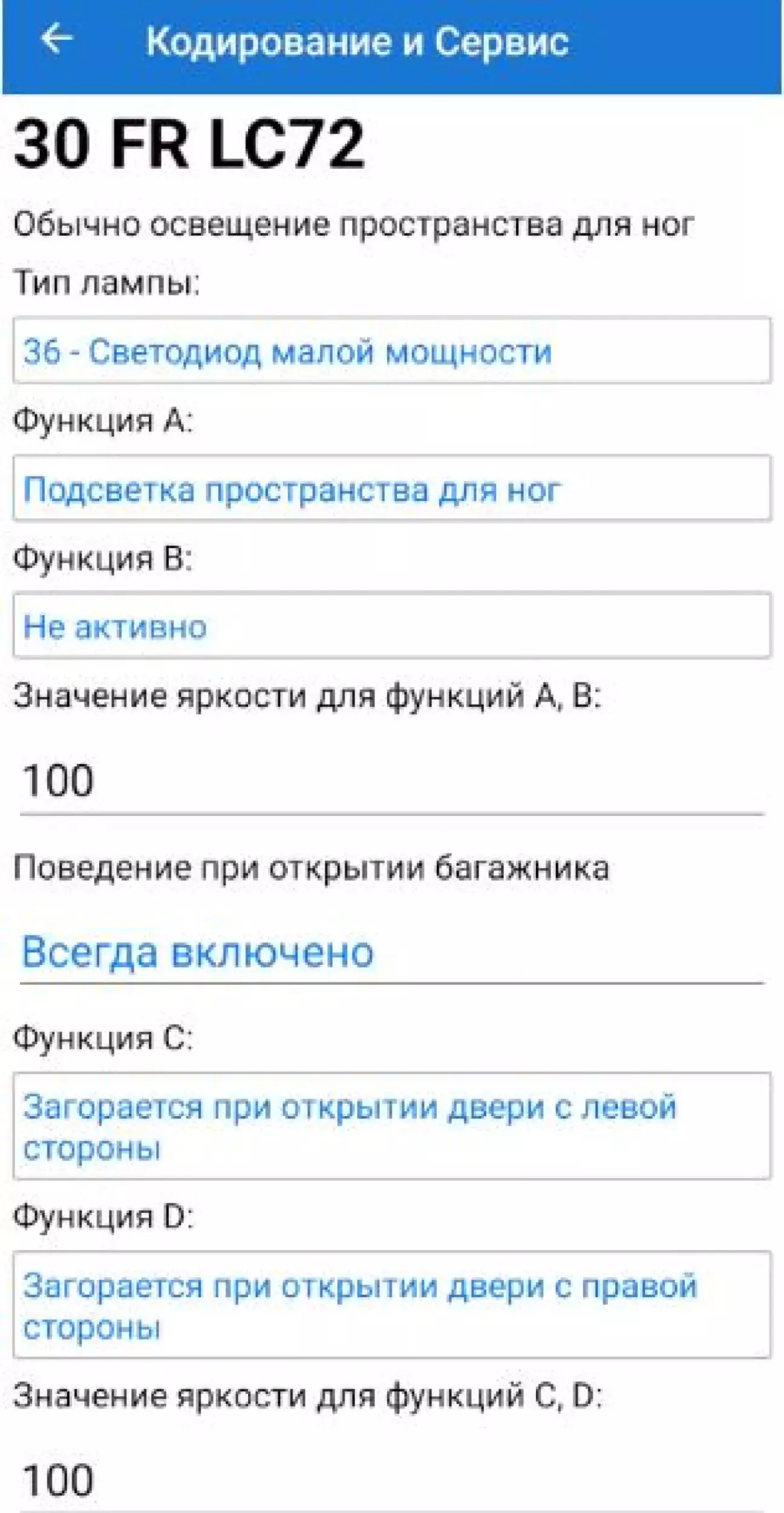

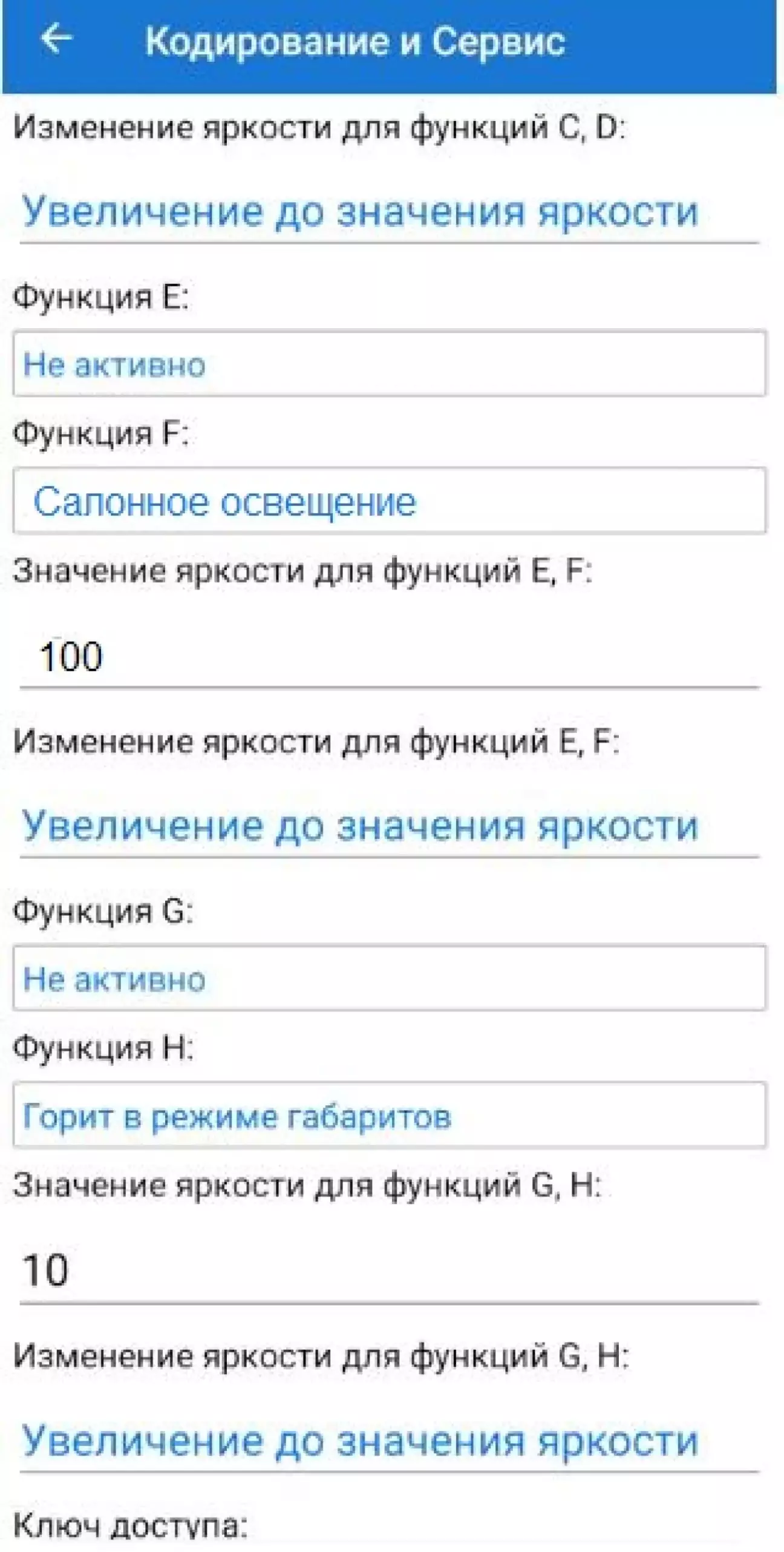

Должно выглядеть вот так, но на этом все равно пока что еще ничего не светит. Далее ставим С D - загорается при открывании двери с лева - загорается при открывании двери с права - 100

H ставим - горит в режиме габаритов - 10 (я себе поставил) кому ярко играемся со значением Там можно поставить не от габаритов а при включении ближнего например, что бы подсветка не работала днем. Спускаемся в самый низ нажимаем применить.

В итоге имеем такой алгоритм
Открываем дверь подсветка плавно разгорается вместе с салонным освещением, горит пока и горит салонное освещением, заводимся, плавно тухнет в месте с лампами салона до установленного значения 10. Днем, когда габариты не горят (от датчика света) подсветка во время езды не работает. То есть она включается автоматически в вечернее время суток. Ну а подсветка при открывании двери работает всегда, как и лампы салона. Вроде получилось обьяснить.
