сначала хотел все впихнуть в один пост, но он будет длинным и запутанным. поэтому будет 2 может 3 или даже 4 последовательных поста:
1 этот — история и описание моего тернистого пути
2 как собрать, прошить и запустить осциллограф
3 как я мыл мафы и чего достиг
4 обсуждение того что я увидел на осциллограммах
Итак начнем. Вопрос стоял) Время на изыски было. Инструкцию нашел. Начал я собирать все для мойки и тестирования. Небо казалось безоблачным. Энтузиазм валил через край.
Инструкцию использовал вот эту тыц
Инструкция по осциллографу вот эта тыц
Что могу сразу сказать с высоты проделанной работы)) Инструкции хорошие и грамотные, но есть нюансы. Вроде бы на первый взгляд в инструкциях написано все ясно, понятно и по полочкам, но когда начинаешь делать то понимаешь что они написаны для людей которые разбираются в электронике хорошо. В инструкциях нет нюансов которые неизвестны простым людям которые не имеют опыта и образования в этом деле. Не думаю что автор сделал это намеренно, но как говорят в анекдоте "ложечки мы конечно же нашли, но осадочек то остался".
В этой серии постов я постараюсь написать так чтобы любой человек который хоть как то умеет пользоваться паяльником смог собрать все воедино и подключить на столе.
Но я до сих пор не могу объяснить до конца осциллограммы. Дело в том что когда я довел сам осциллограф до точных показаний и убрал все помехи вопросов появилось больше чем было)) но обо всем по порядку.
Первое с чем столкнулся это с отсутствием в Бельцах где я проживаю на данный момент нужной платы ардуино, ацетона и абсолютированного изопропилового спирта. То есть всего того что нужно для мытья датчика)) Единственная вещь которая была найдена без особых проблем это беличья кисточка правда номер 2. В единственном магазине электродеталей на весь город на меня смотрели как на идиота по всем трем позициям. Разбалован я наверное Одессой и её магазинами электрокомпонентов.
Пройдясь по всем большим строй магазинам города я нашел только заменитель ацетона в одном только месте. Огорчившись немного я пошел в ремонт телефонов с вопросом где они берут спирт изопропиловый для отмачивания экранов и вообще для работы. Мне продали 50 грамм из 5литровой канистры на которой было написано что это антисептик на основе изопропилового спирта 70%. Все таки лучше чем ничего. С собой из дома я привез средство для мытья мафов hi-gear которым раньше свой маф и мыл. Плату ардуино должены были передать из Одессы. Первым делом вскрыл сам маф
Напшикал средства для мытья мафов в крышечку начал аккуратно отмывать кисточкой. Видимая грязь отмылась довольно быстро. менял поочередно средство и тот спирт что мне дали в сервисе телефонов.

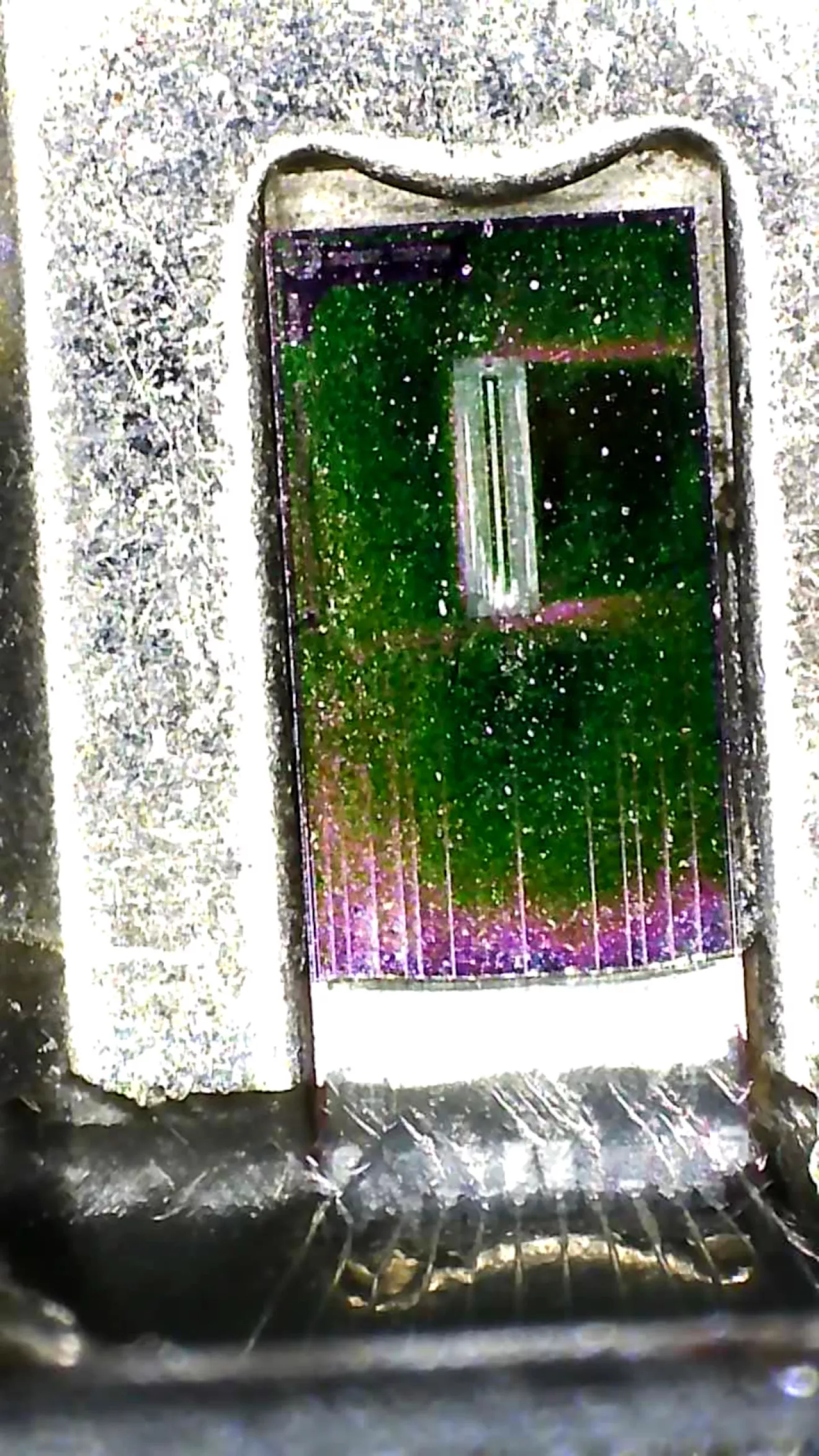

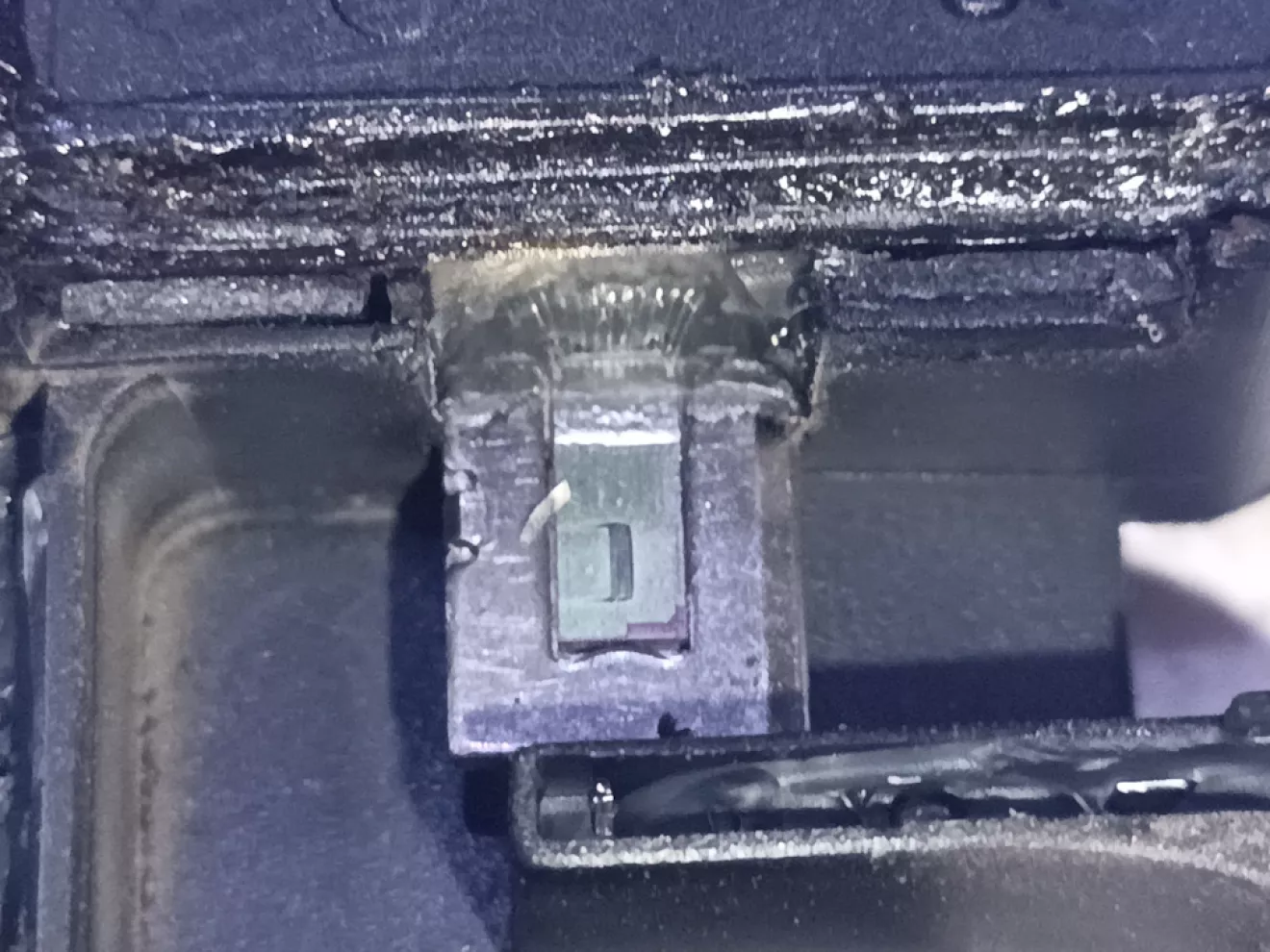

Датчик визуально отмылся. Но если использовать телефон как микроскоп:) то видно что следы налета остались. Особенно это видно когда плата начинает работать как призма. Под определенными углами она начинает преломлять свет и картинка переходит в зелено розовые цвета.
После еще пары попыток я понял 3 вещи:
что эти составы дальше ничего не отмывают
что они после себя оставляют пятна на датчике ( не испаряются полностью)
что телефон это очень хорошо, но его не хватает для нормального визуального контроля
Следующая хронология уже чуть чуть путается в голове, но это не столь суть важно:)
Из Одессы мне привезли плату ардуино, но не ту. Из-за того что я не смог по незнанию вопроса сформулировать правильно задачу. Мне привезли плату на нужном чипе атмега 328р но без встроенного эмулятора сом порта. Из Кишинева заказал плату которая нужна.
Изопропиловый абсолютированный спирт тоже нашелся в Кишиневе в фирме которая обслуживает научные лаборатории. Там же мне наконец то за 3 недели поиска объяснили почему я не могу найти ацетон. Какой то ишак запретил его продавать физ лицам потому что с помощью ацетона можно сварить наркоту:)) Теперь это подотчетный продукт и за продажу даже 1грамма физ лицу штраф 150к молдавских денег. Прям сценарий к фильму "Тупой и еще тупее 3". Пришлось таки купить заменитель ацетона.

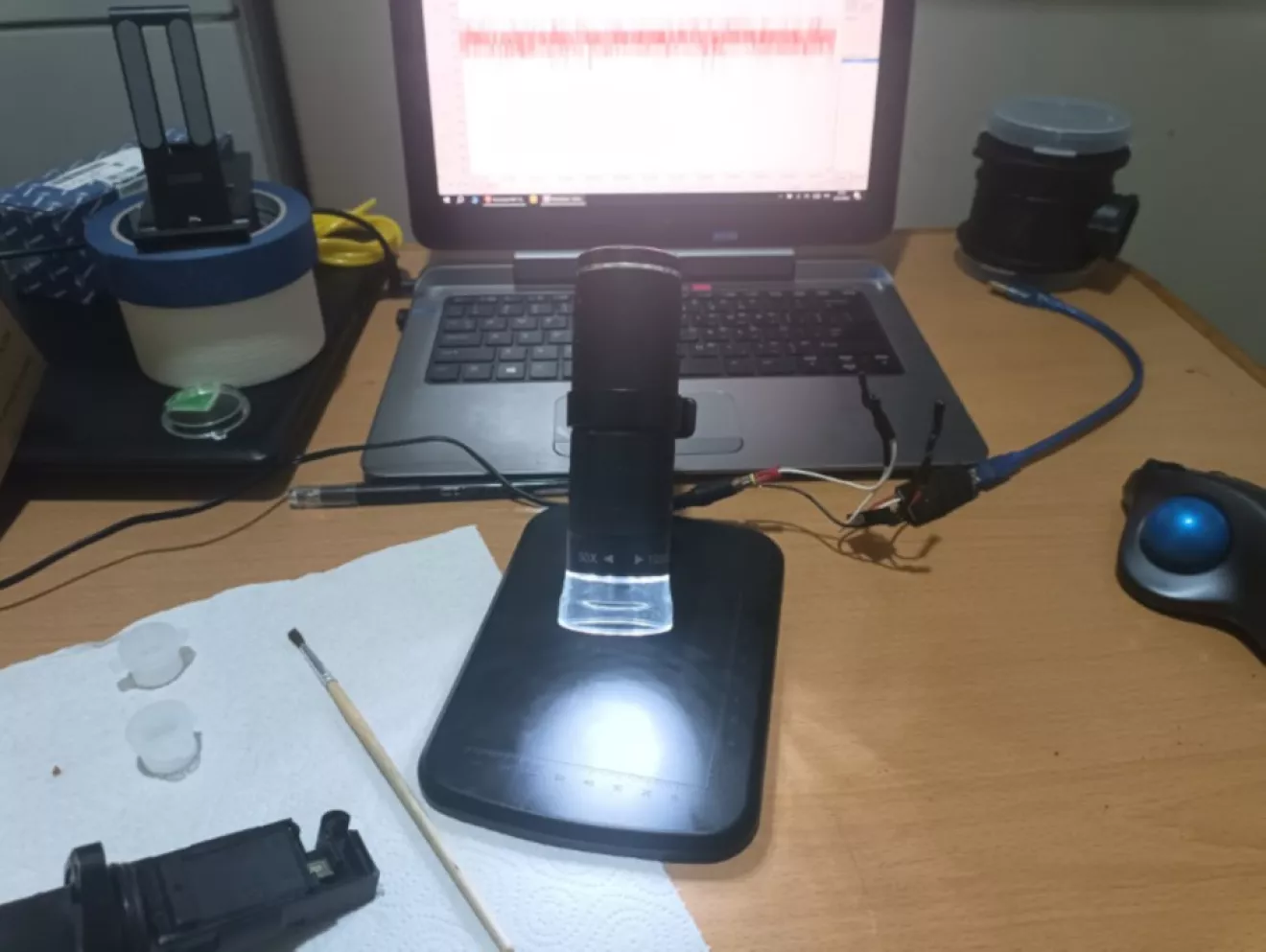

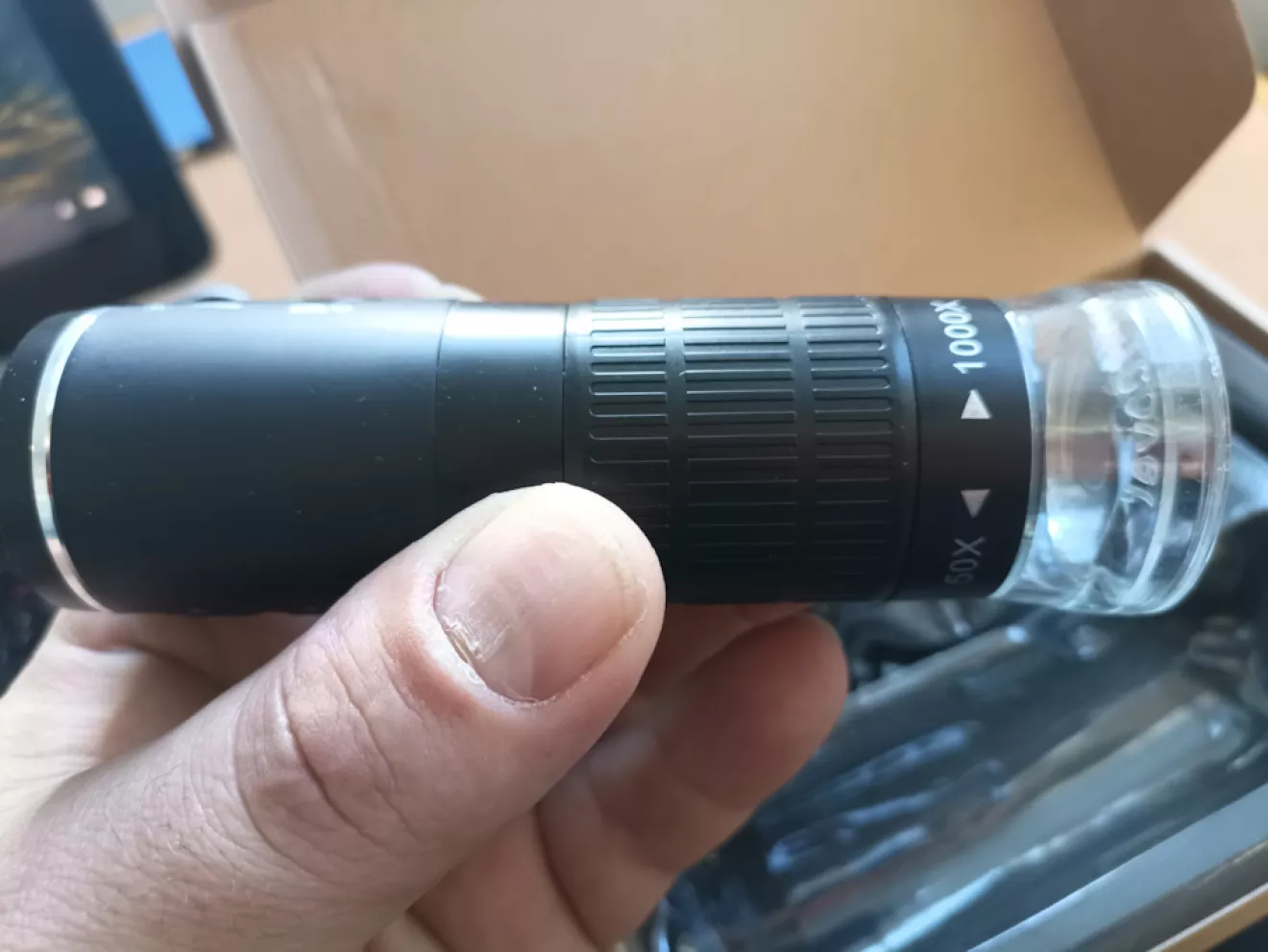

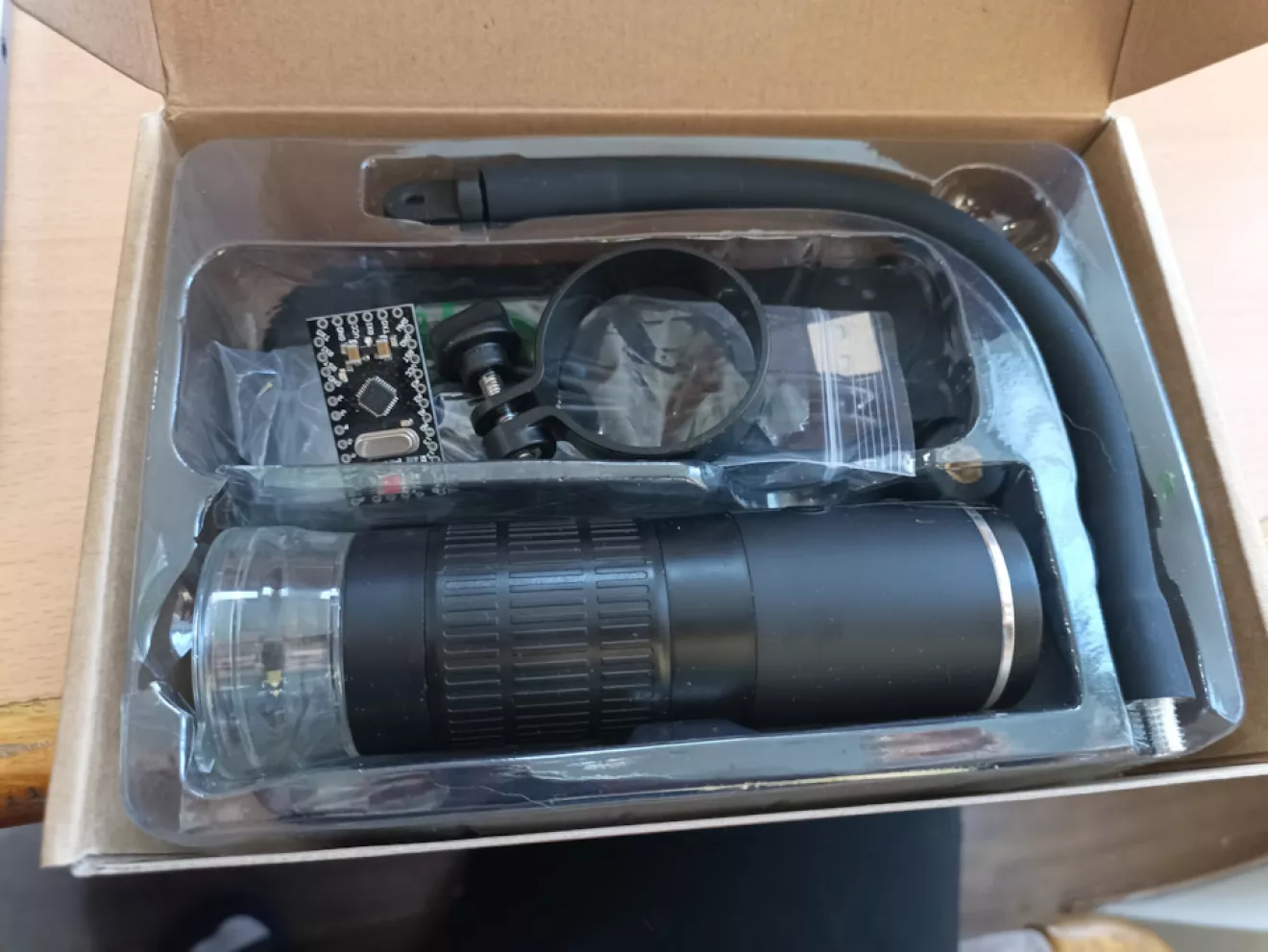

Микроскоп тоже купил в эту поездку в Кишиневе. Выбрал вот такой и остался доволен. 2 фокусных расстояния. Работает через вай фай. Есть штатив.
Теперь я полностью укомплектован)

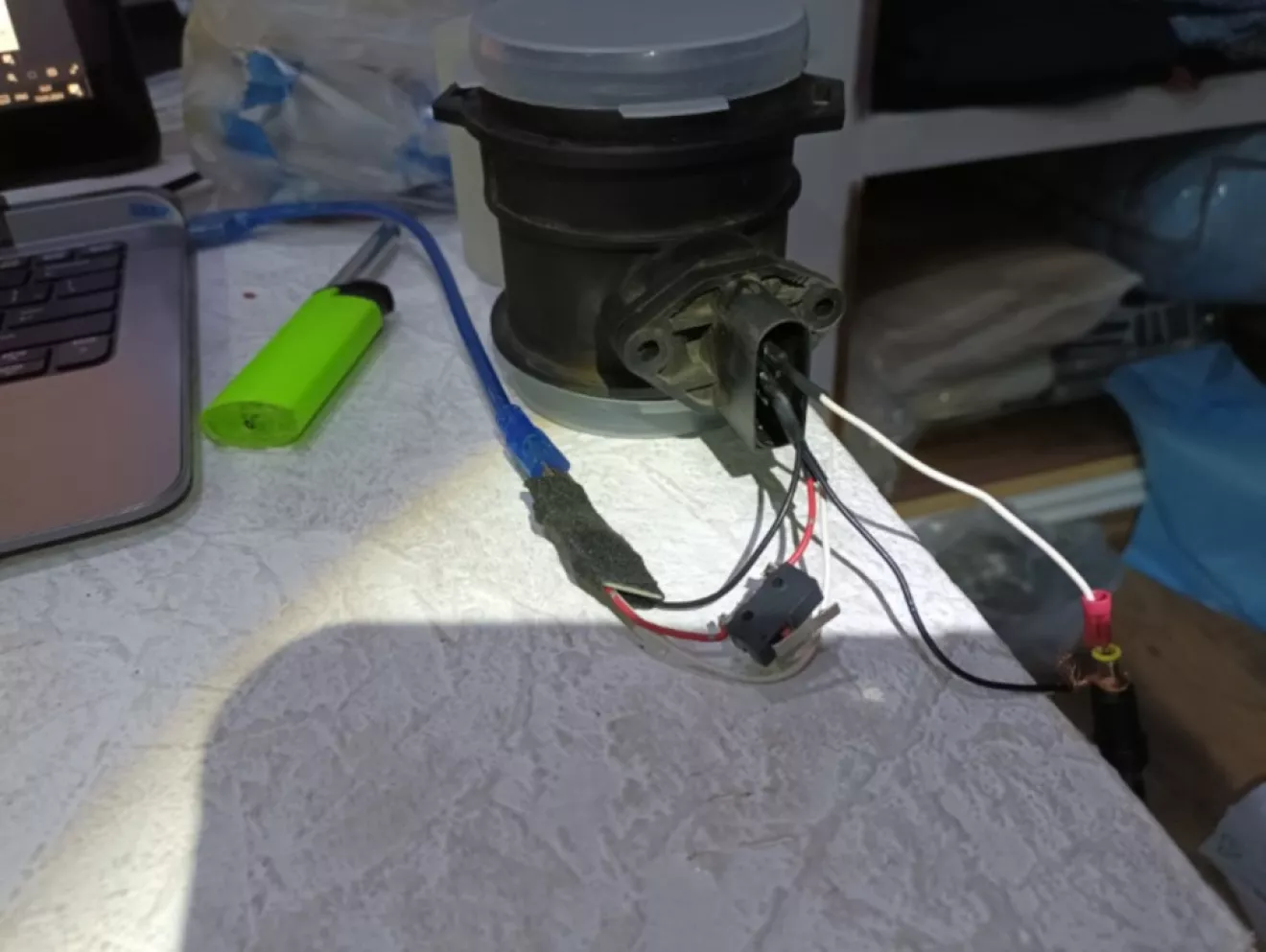

Собрал первый вариант осциллографа

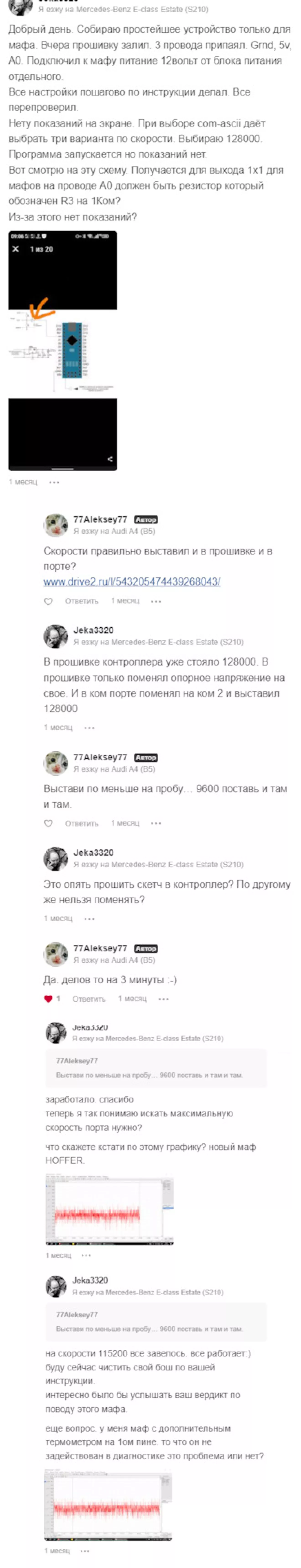

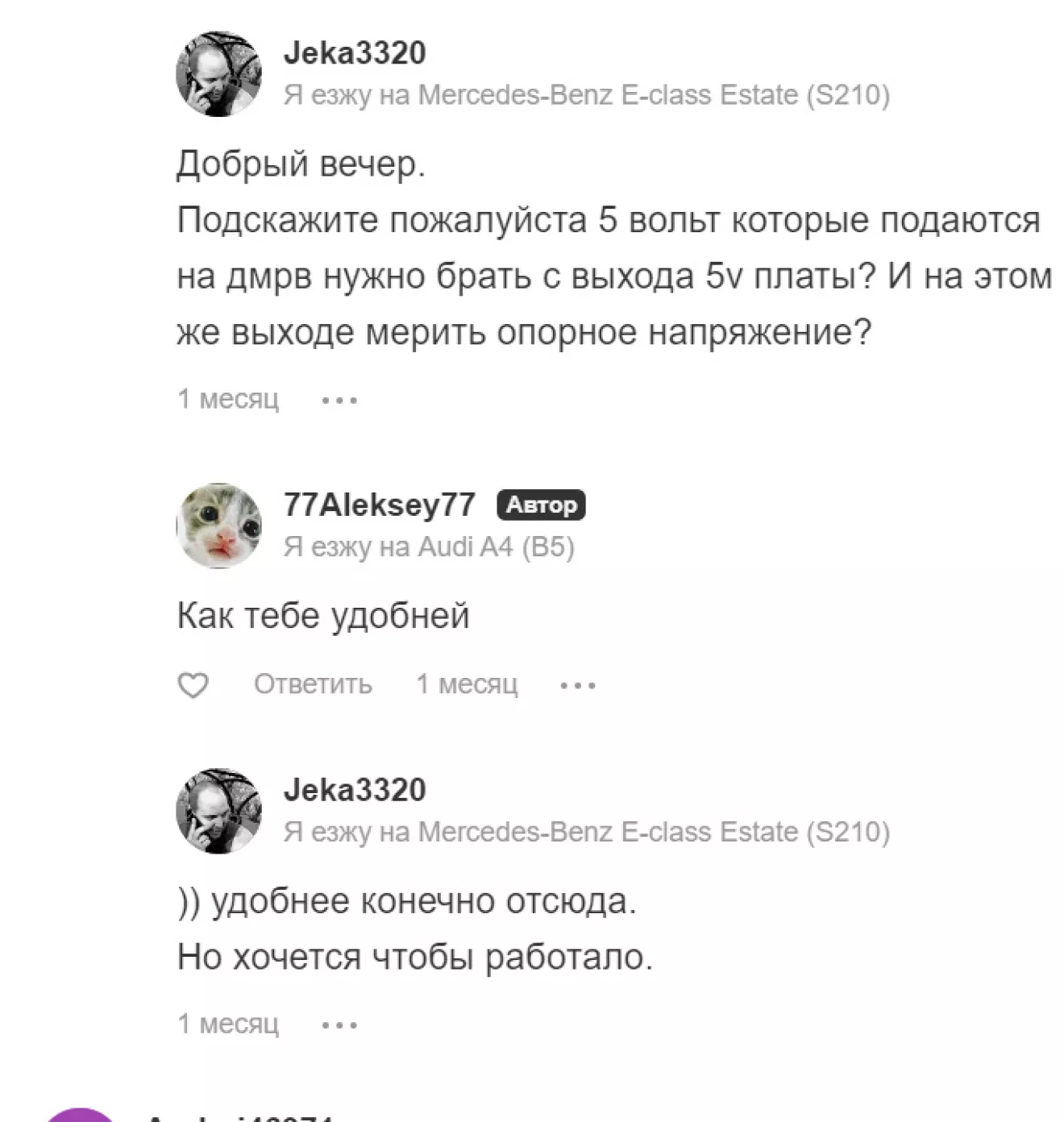

все на соплях и на честном слове. 12 вольт для датчика я взял из блока питания рации, а вот 5 вольт было взять неоткуда. В Идеале конечно было купить блок питания от компа, но я его не нашел. У разработчика сего девайса в инструкции указано что нужно замерить опорные 5 вольт на плате ардуино. Также у него там есть схема самого мафа. Я в коментах в его теме задал вопрос.
Ответ как показало дальнейшее неоднозначный)) Как мне потом объяснили электронщики когда я вылавливал помехи что запитывать что либо от платы которой ты хочешь поймать чистый аналоговый сигнал это дурной тон)) Для цифрового сигнала никаких проблем, но аналог это отдельный мир.
Дальше все все вроде завелось. Были проблемы с частотой, но Разработчик на них ответил за что ему спасибо.
А вот на последние два вопроса что он думает про график который у меня получился на экране он промолчал. Хотя как я подозреваю мог мне сэкономить кучу времени и чуть чуть нервов))) Но я понимаю что он мне ничем не обязан и поэтому разбирался дальше сам.
в общем и целом я посчитал что наши мафы разные по моделям и из-за этого они имеют разные осциллограммы. В его мафах нету внешнего термометра, а в нашем есть. Именно так я думал. К этому времени у меня появился еще один мертвый маф с 112го мотора w211го. Хозяин поменял его на пиербург потому что показания вольтметра были 1.16 по его словам. И этот маф давал такую же осциллограмму как и мой и мой новый хоффер.
Что у меня что то все таки не так я понял когда взял потестить его новый пиербург который на машине всего 3 недели. И один раз из нескольких подключений он дал осциллограмму которая влазила в пределы 5миливольт как и у автора осциллографа, а не 25-35 миливольт как все что я тестировал. Это случилось всего один раз, но заставило крепко задуматься.
Я грешил на помехи. Через первое что я сделал это связал все минусы в этой схеме воедино. Помогло, но мало.
Через день разных перепаиваинь я дошел до того что поменял ноутбук. И о чудо. Осциллограмма стала влазить в пределы 15-20 мили вольт. Позвонил отцу чтобы выразить все что я думаю об этом ноутбуке)) К слову сказать отец у меня обладает хоть и давними но знаниями электроники. Он то мне и объяснил разницу между аналоговым и цифровым сигналом. Он же сказал что кривые показания дают помехи от кривой схемы питания самого компьютера.

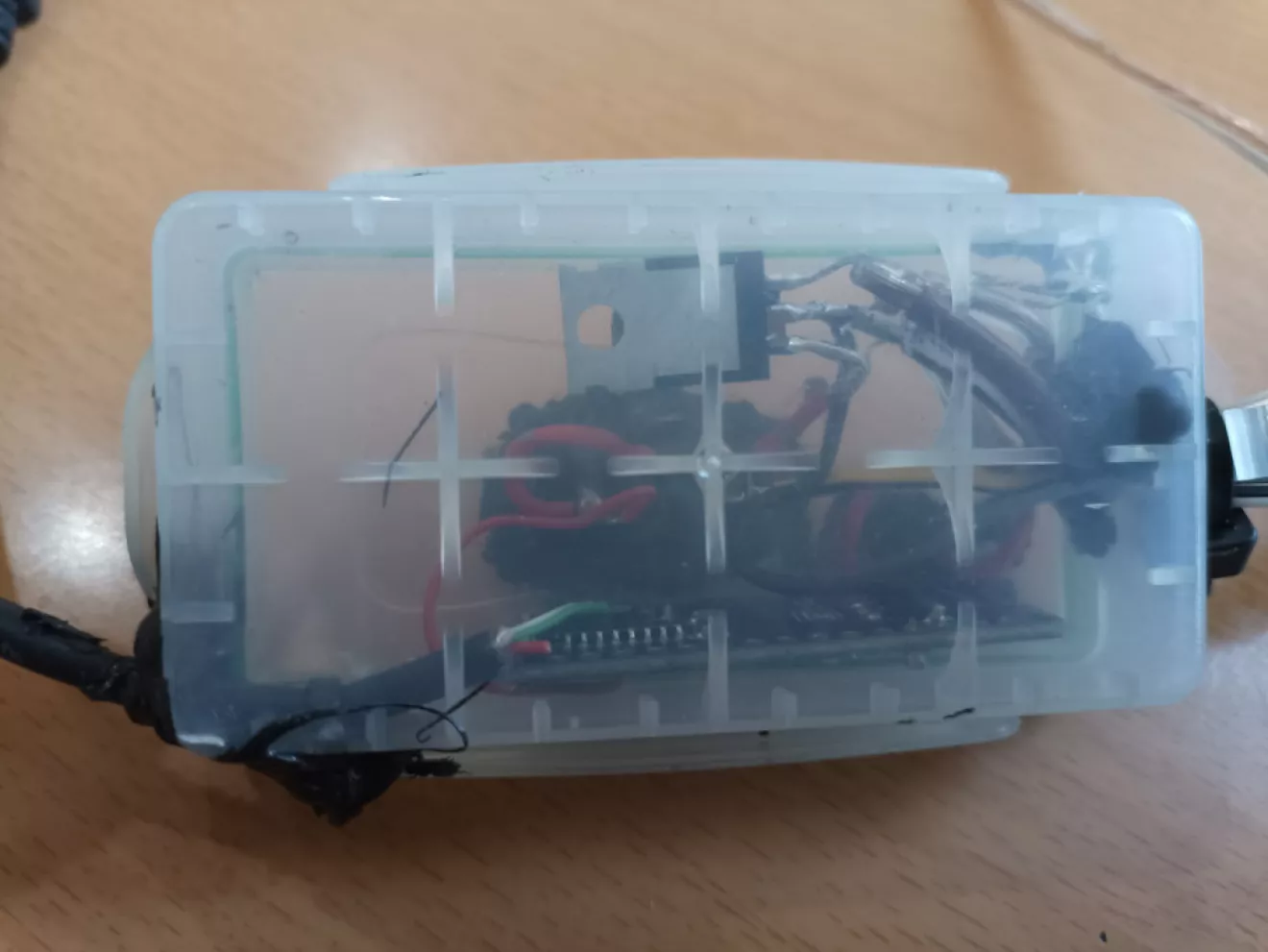

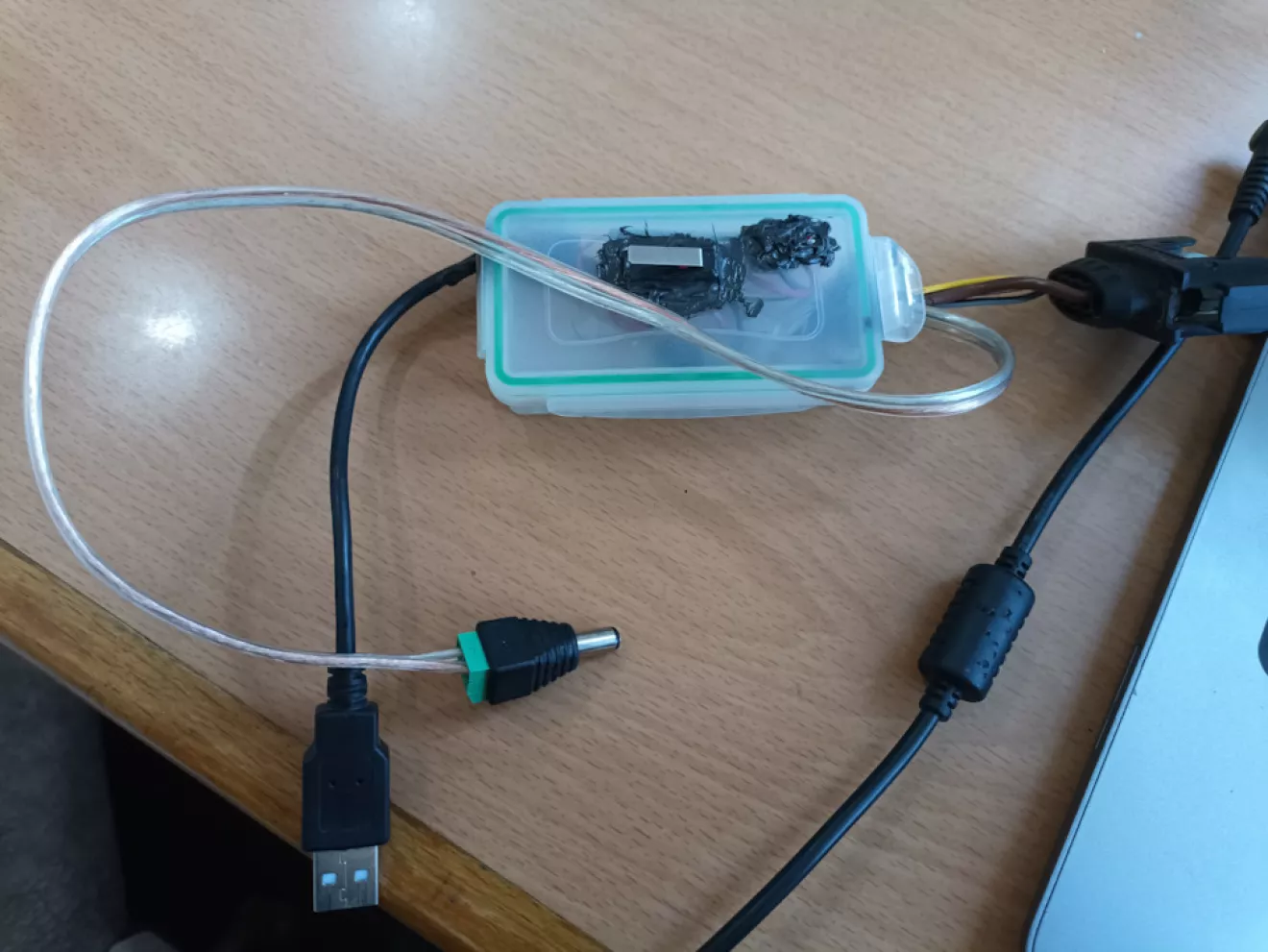

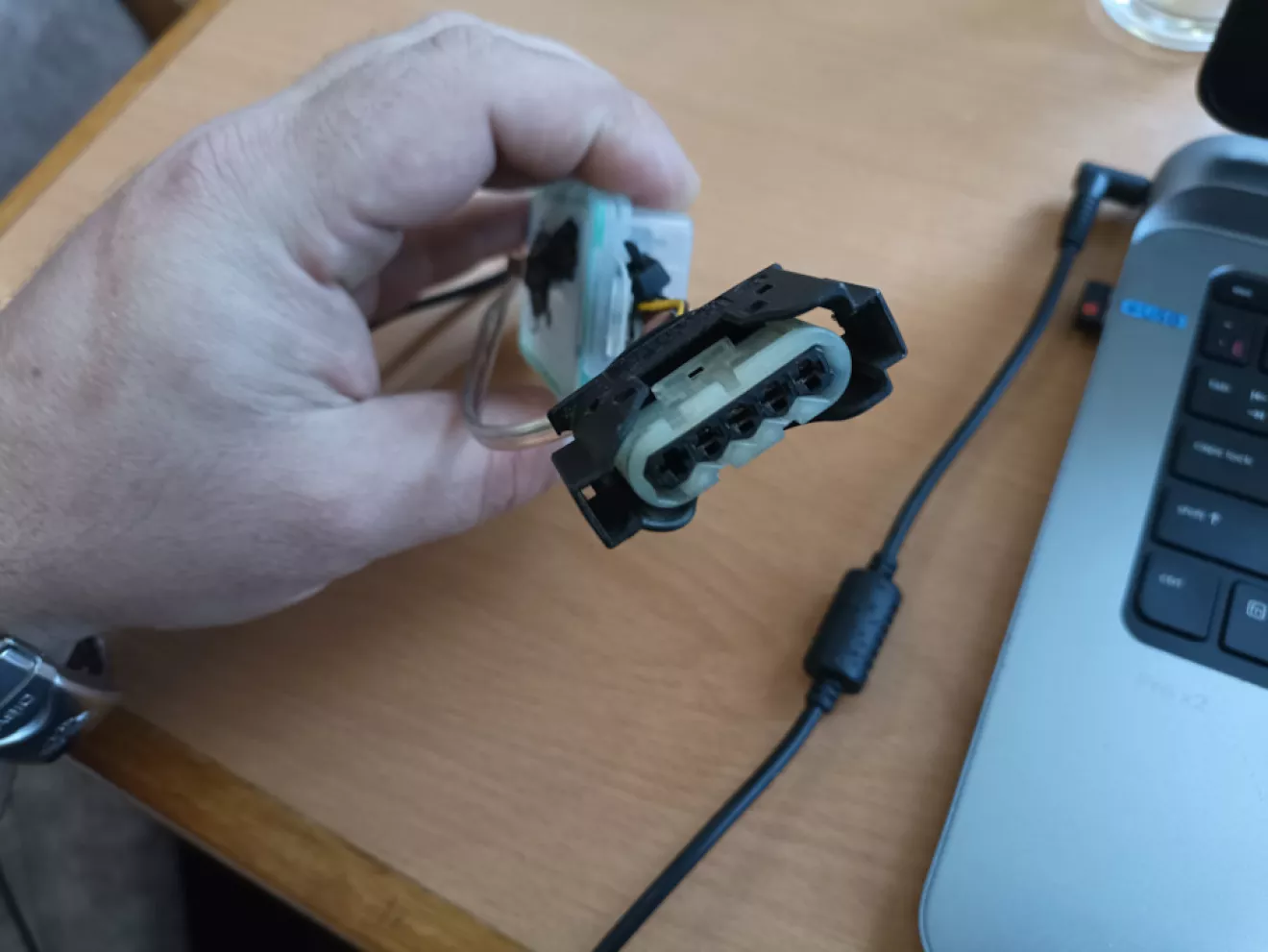

Сказано — сделано. Схема была перепаяна еще раз)) Упакована в коробочку и к ней наконец то был приделан разъем для нашего мафа который уже давно купил на разборке. В качестве общего питания используется бустер для машины. Помимо бустера он еще имеет 2 усб и 2 выхода по 12 вольт. (реально там на минимальной нагрузке что берет моя схема там 16вольт). Мафу можно на вход давать 8-17 вольт. Так что все в допусках. От платы ардуино был отпаян разъем микро усб и провода припаяны напрямую. сигнальные прямо к ногам контроллера, минус на массу, а вот плюс отрезан. Питание платы ардуино и самого мафа берется через стабилизатор на 5 вольт с конденсаторной обвязкой для подавления помех.
Еще надо добавить такой же стабилизатор на общий вход на 12вольт. Но пока его нет.
В итоге убрав все помехи я получил чистый сигнал с самого мафа. Но вопросов появилось больше чем ответов.
Если попытаться проанализировать осциллограммы в инструкции то вы не найдете чёткого ответа как она должна выглядеть. Единственно реально ясный параметр это вольтаж. Но даже он зависит от положения мафа в пространстве.

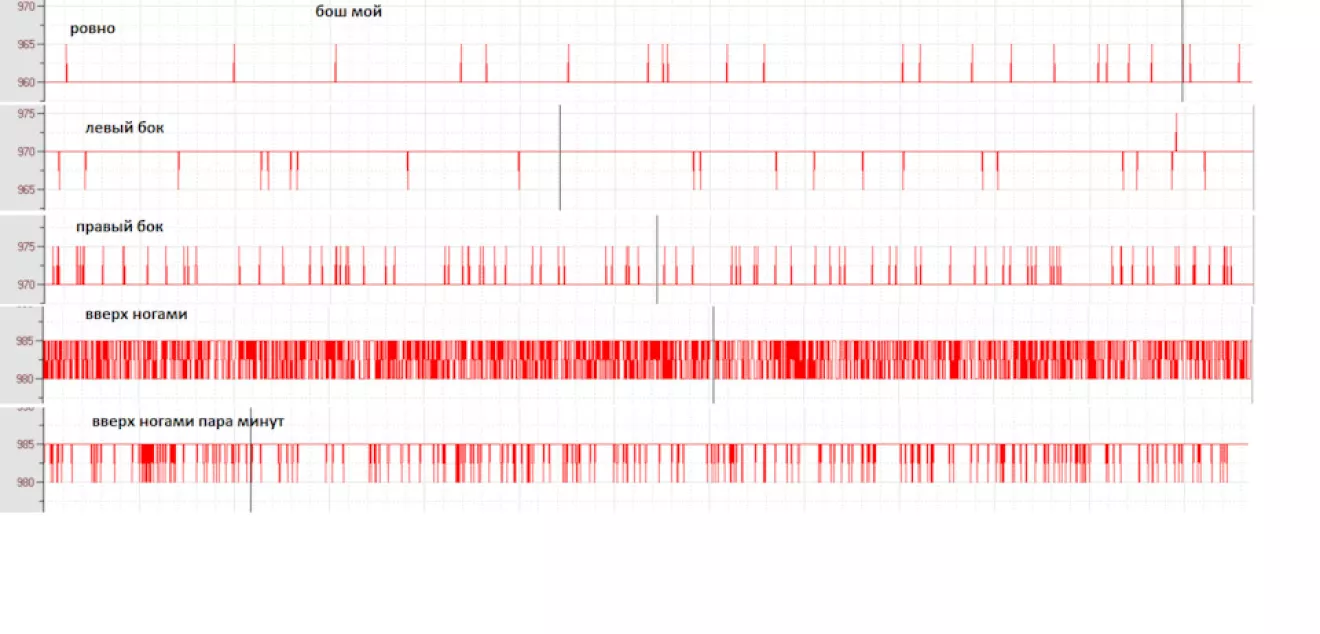

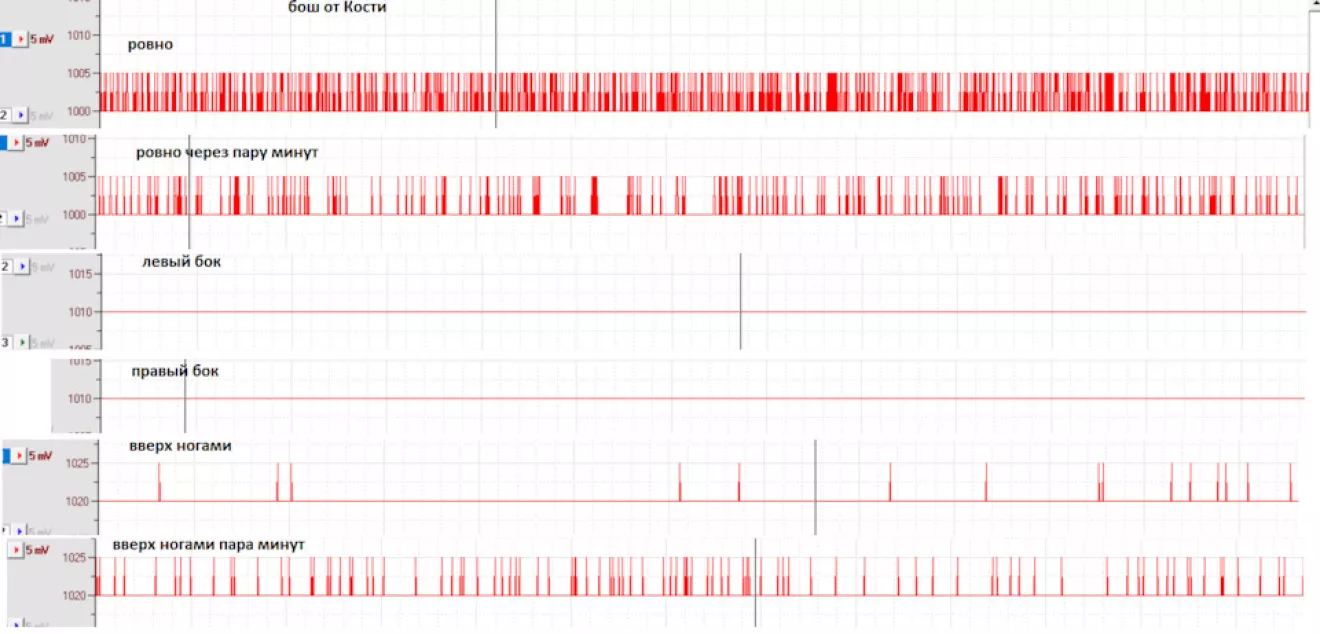

вот 2 сводные осциллограммы 2х разных мафов. оба б\у и оба отмыты на момент замеров. я тестирую мафы в корпусе, а сам корпус закрыт транспортировочными крышками с обеих сторон чтобы исключить внешнее воздействие. реагируют мафы очень чувствительно. если постучать легонько пальцем по крышке то это сразу же видно на осциллограмме. В общем и целом нужен новый сенсор на тесты чтобы точно понять как он должен себя вести в разных ситуациях. Но я пока не нашел к сожалению.
Кто дочитал тот молодец)))
продолжение следует))
