Встановлення фароомивача

Паралельно з встановленням ксенон-фар, почав збирати до купи фароомивач, просто для відповідності  комплектації. Але якщо від нього дійсно буде хоч якась користь - то це ще краще:)
За оригінальними комплектуючими гонятись не став, та пішов за перевіреною  схемою з використанням телескопічних форсунок від камрі v50 12-14р.

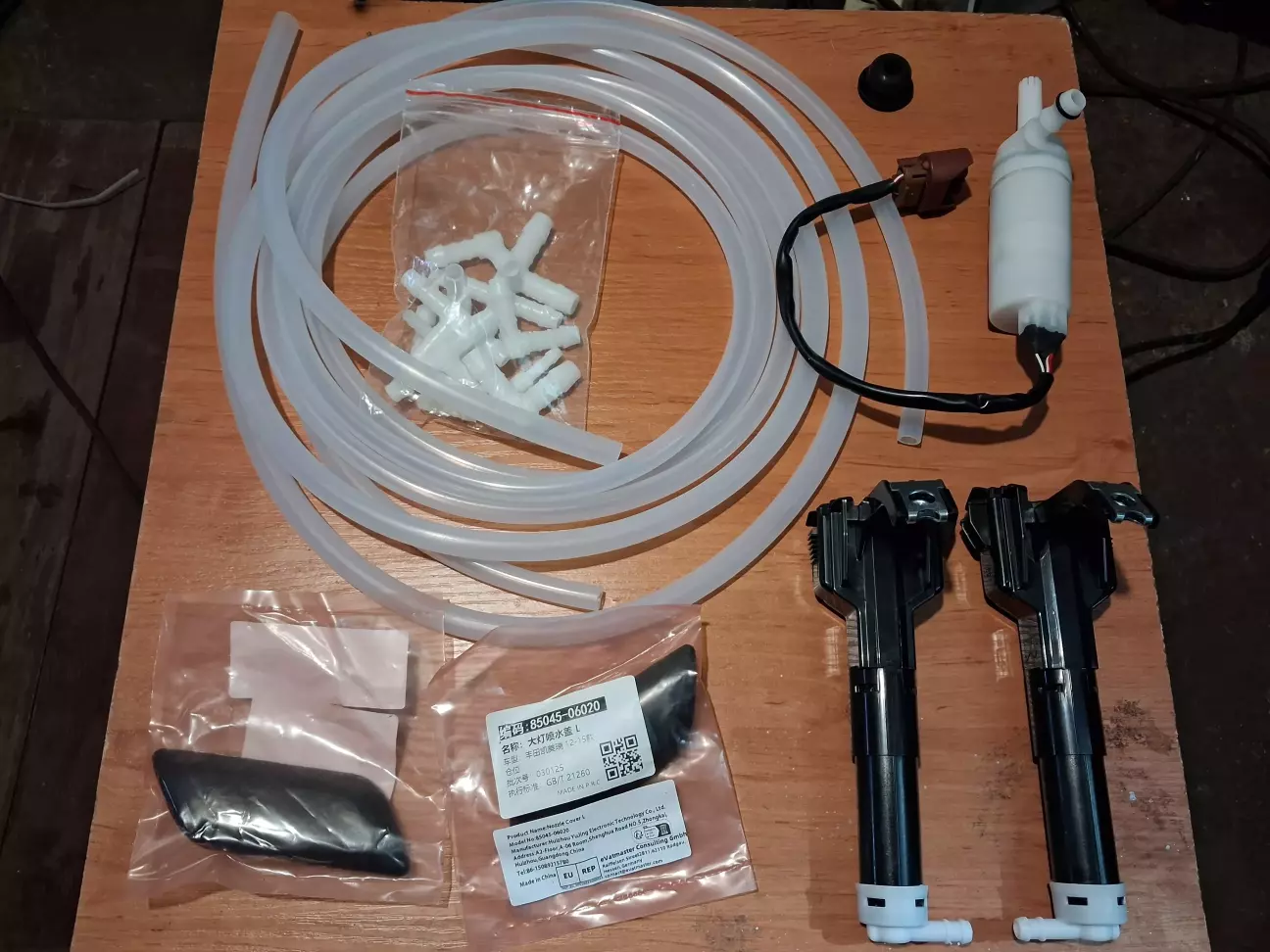

Отже , придбано:

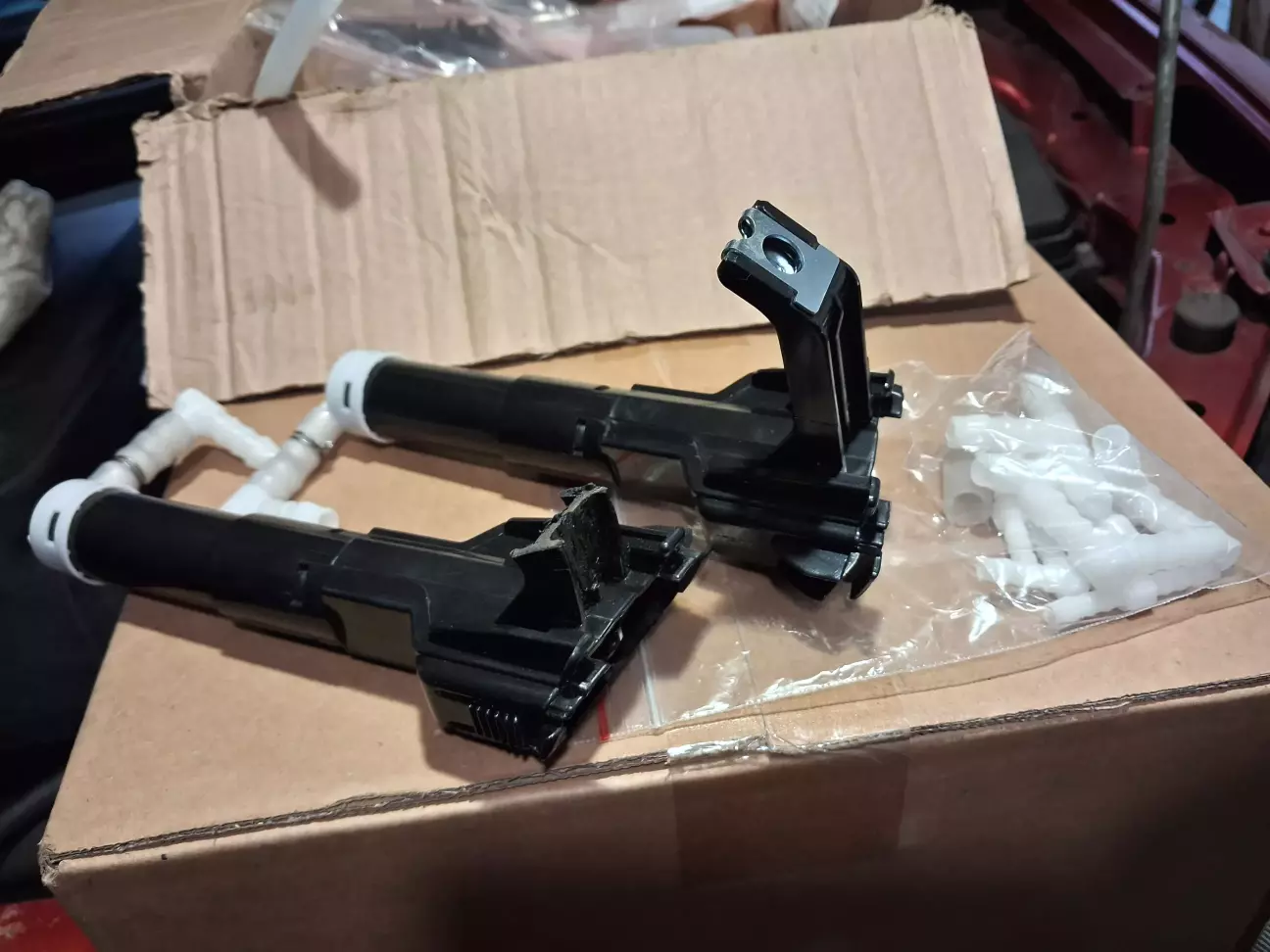

Форсунки пр/лв- EDA PTYWG013R/PTYWG013L
Кришки форсунок пр/лв-STTYL6000C2/STTYL6000C1
Насос- 985103F200

Силіконова трубка та кілька кутових з'єднувачів і тройник.

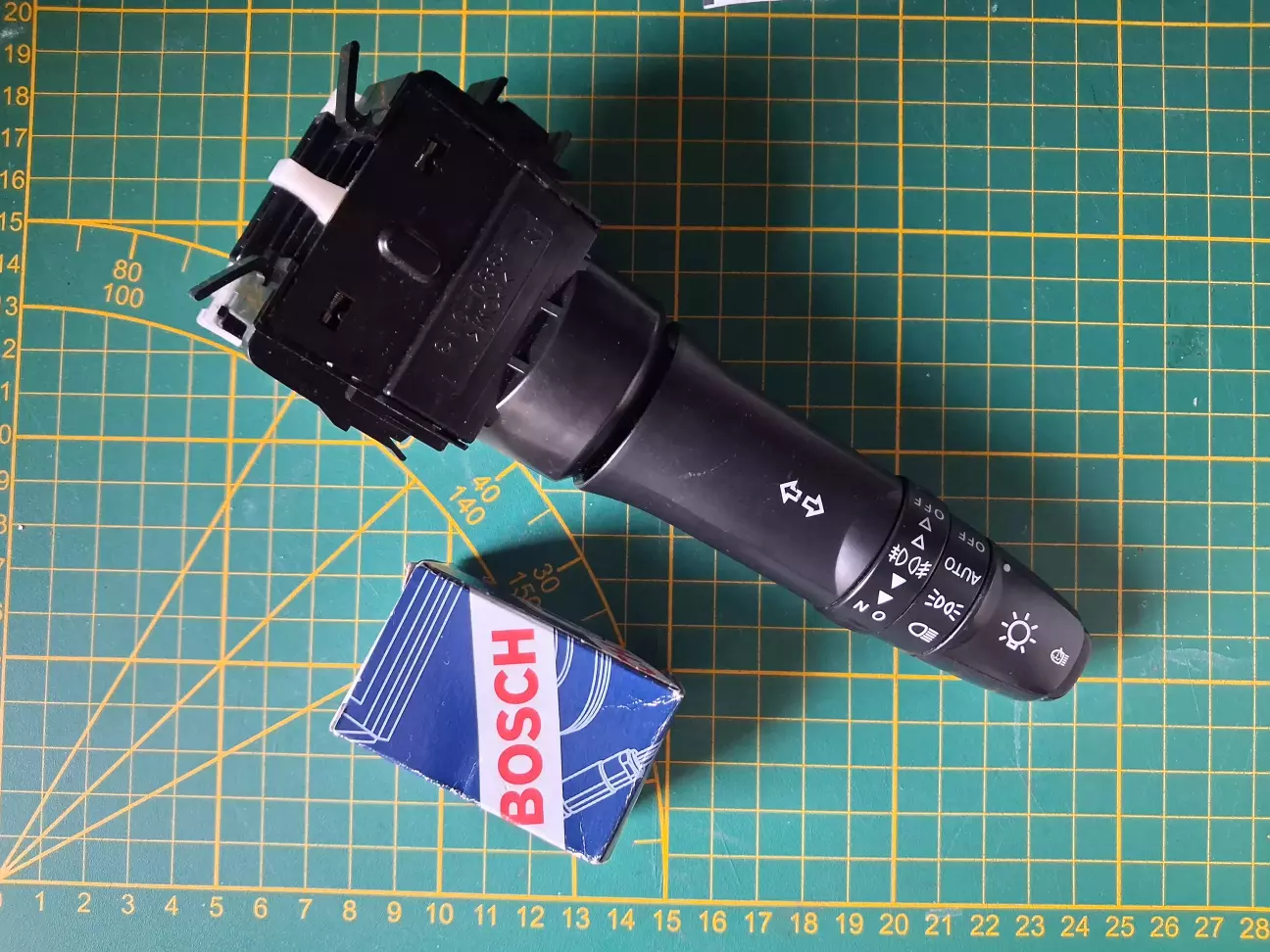

Підрульовий комбінований перемикач з кнопкою фароомивача

Реле- bosch 0 332 011 007

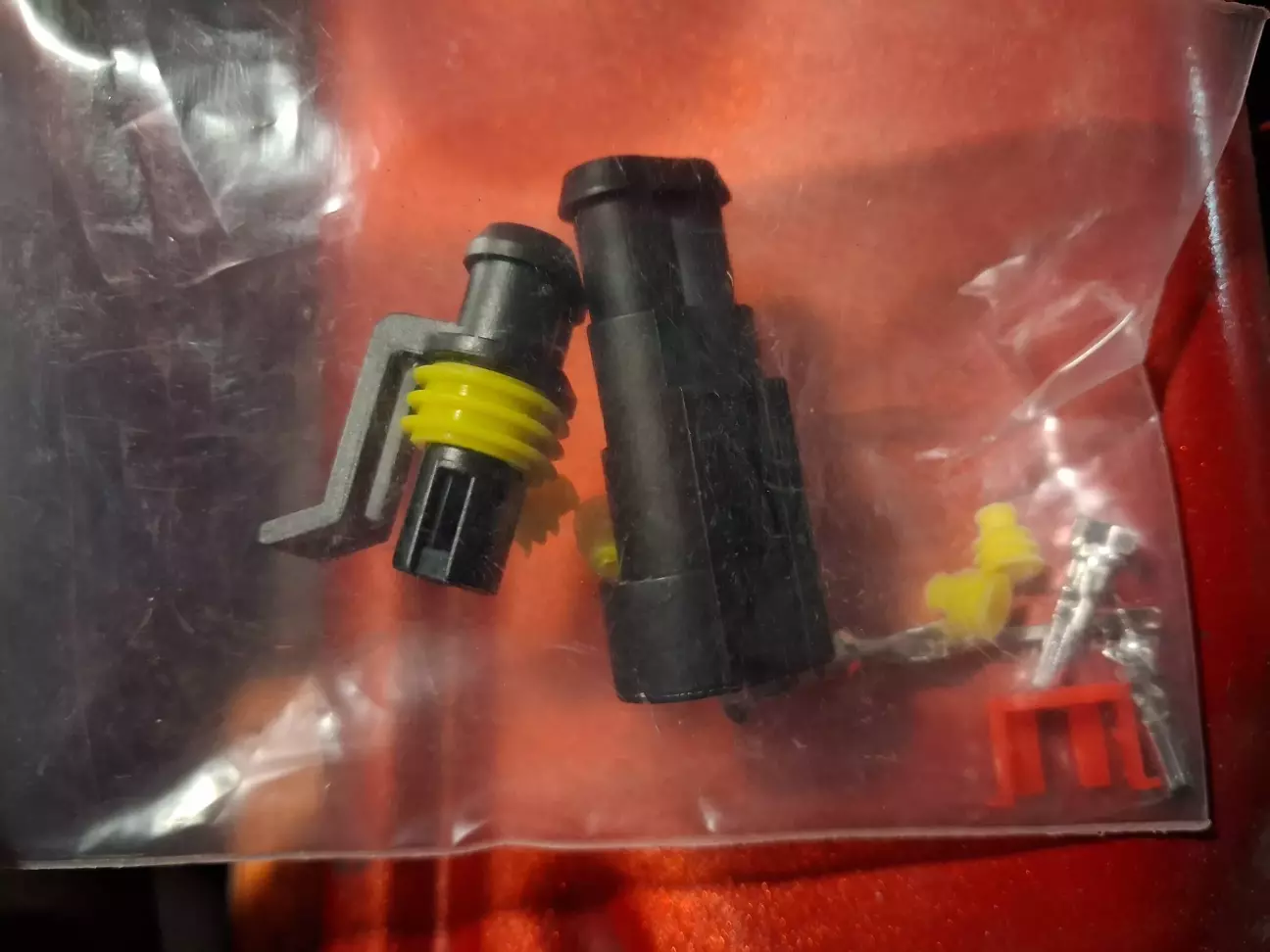

Роз'єм вологозахищений

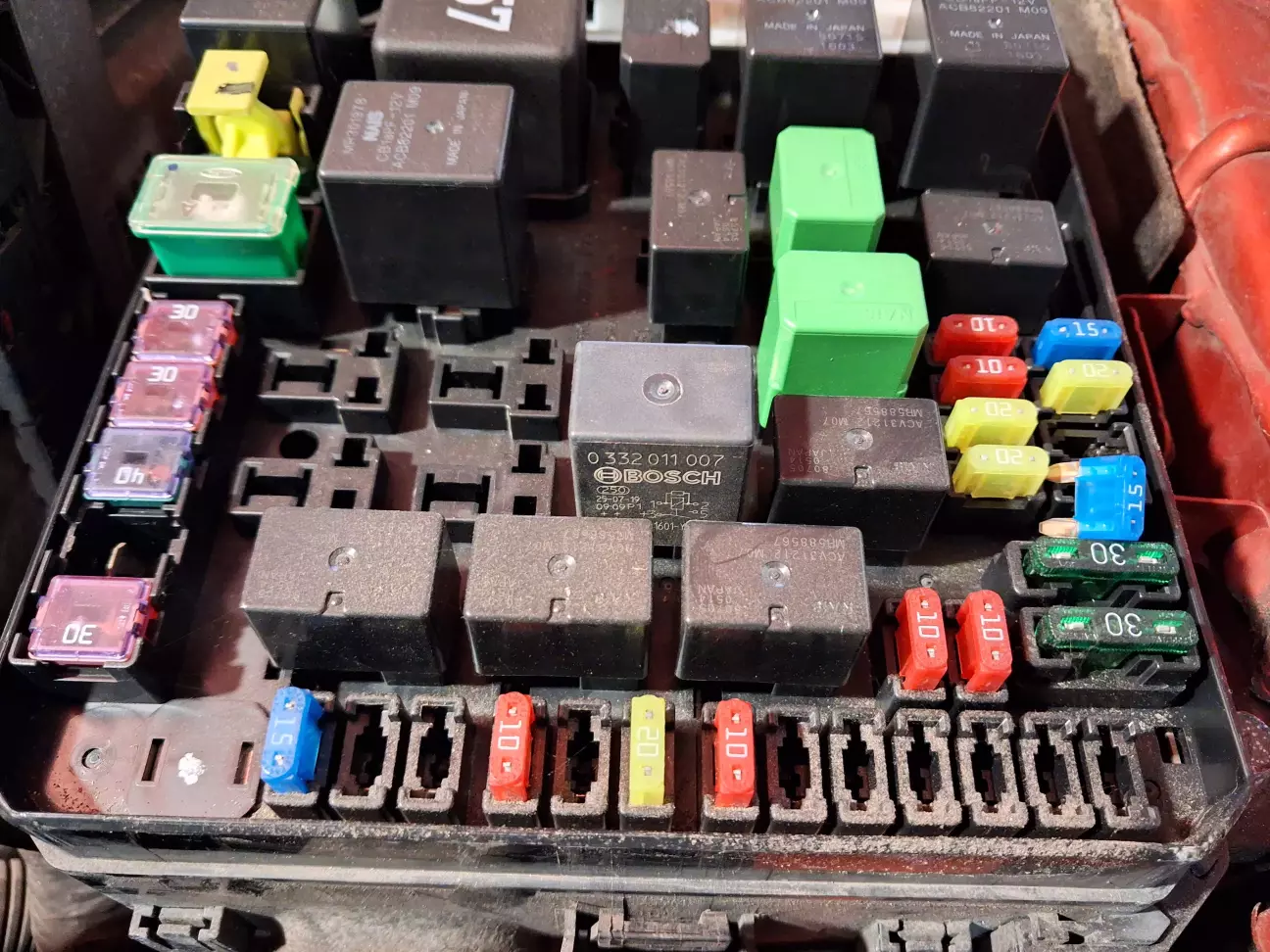

Омивач увімкнув в етаксі ще під час активації afs, замінив підрульовий перемикач та підкинув реле в коробку під капотом.

Далі пішла черга з насосом... Не знаю чому люди обрали саме цей насос, бо на мою думку, можна було добрати куди кращі аналоги з Мітсу або Хонди(це я взнав вже пізніше). Отже, маємо що маємо - насос дещо довгий і стає впритик до підкрилка, тому замість фішки доводиться напряму впаювати проводи до насоса. На інший край проводу припаяв куплений роз'єм і він же підключений до мережі авто замість оригінальної фішки.

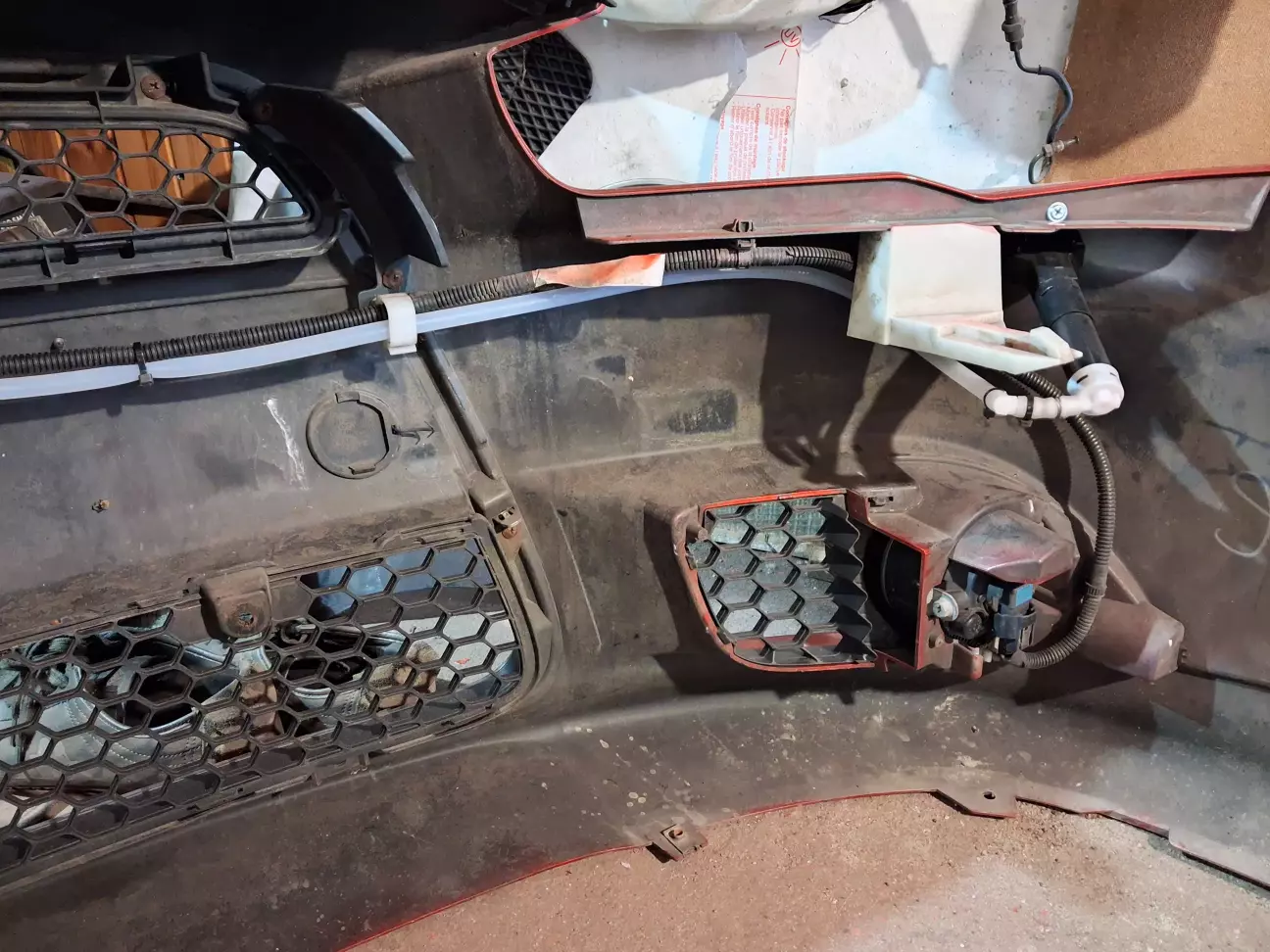

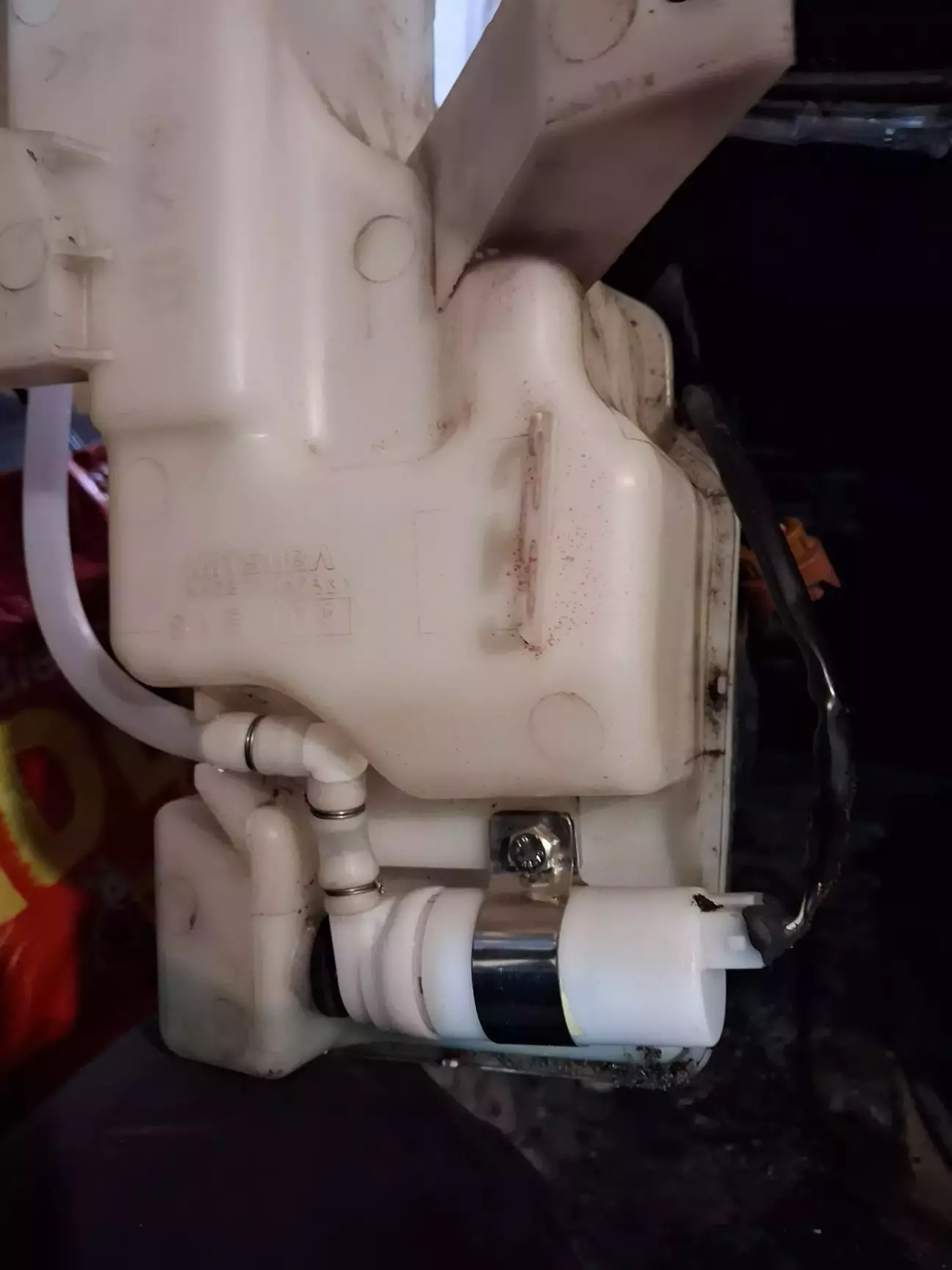

В насосі зробив новий дренаж, вигнув нержавіючий хомут, ну і все це тримає нерж.болт м6. Щоб менше всього стирчало, відмовився від хомутів в місцях де не планується роз'єднувати магістралі і закатав акуратно нерж проволокою.

Правда, подумавши, що крутити проволочки дещо геморно, то обійшосвя стяжками, тільки в місці роз'єднання магістралі залишив звичайний пружинний хомутик.

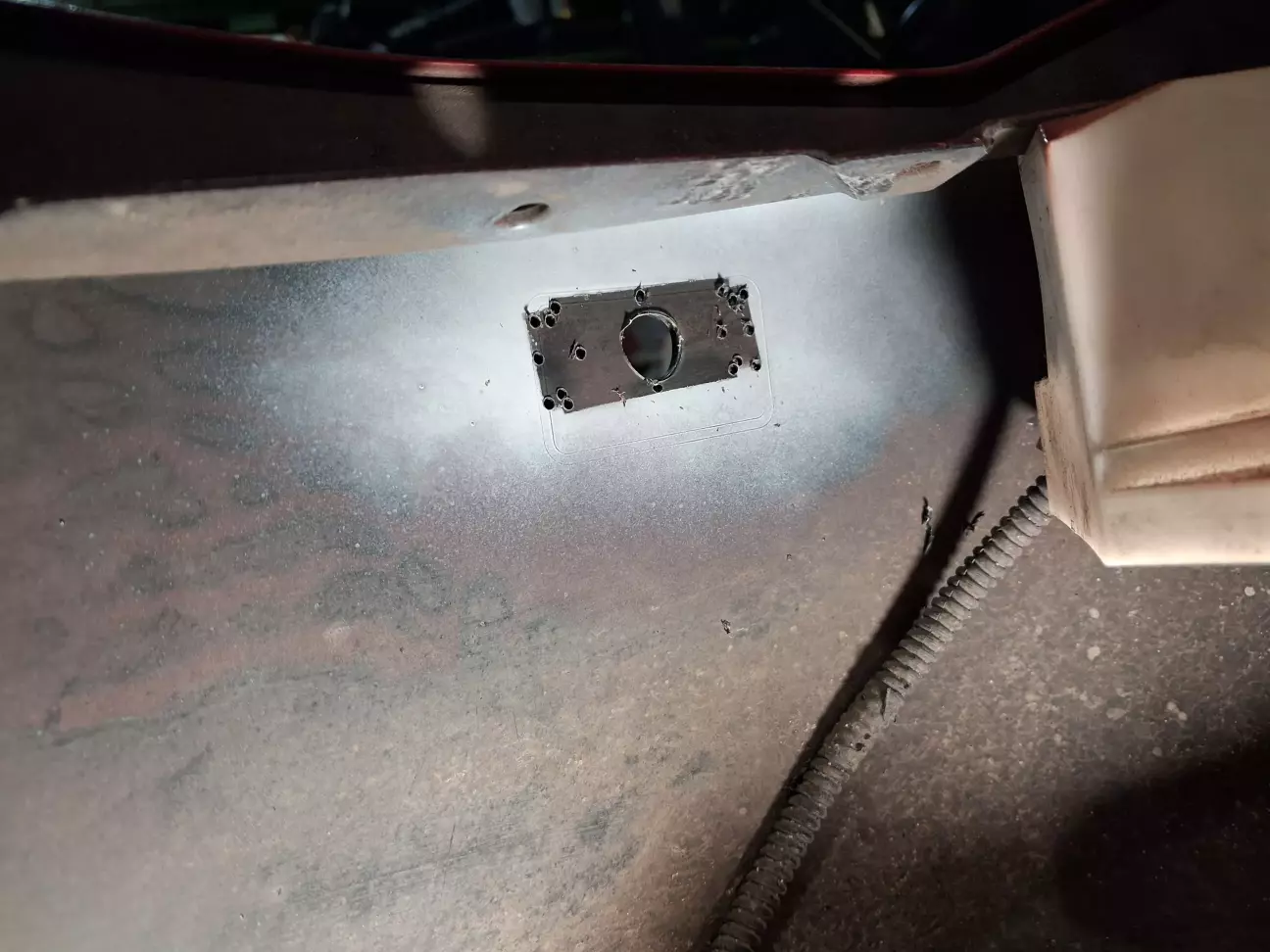

Залишалось інсталювати форсунки: Спочаку зробив шаблон рамки-віконця під форсунку та через малярний скотч переніс розміри на бампер в місце вставновлення заводських форсунок. Контури планованого віконця засверлив 1мм сверлом, а середину 10кою та вирізав все ножем.

Тойотівські форсунки мають довгі ножки  кріпленнь і під мій бампер не підходять

Тому їх вкоротив десь до 20мм

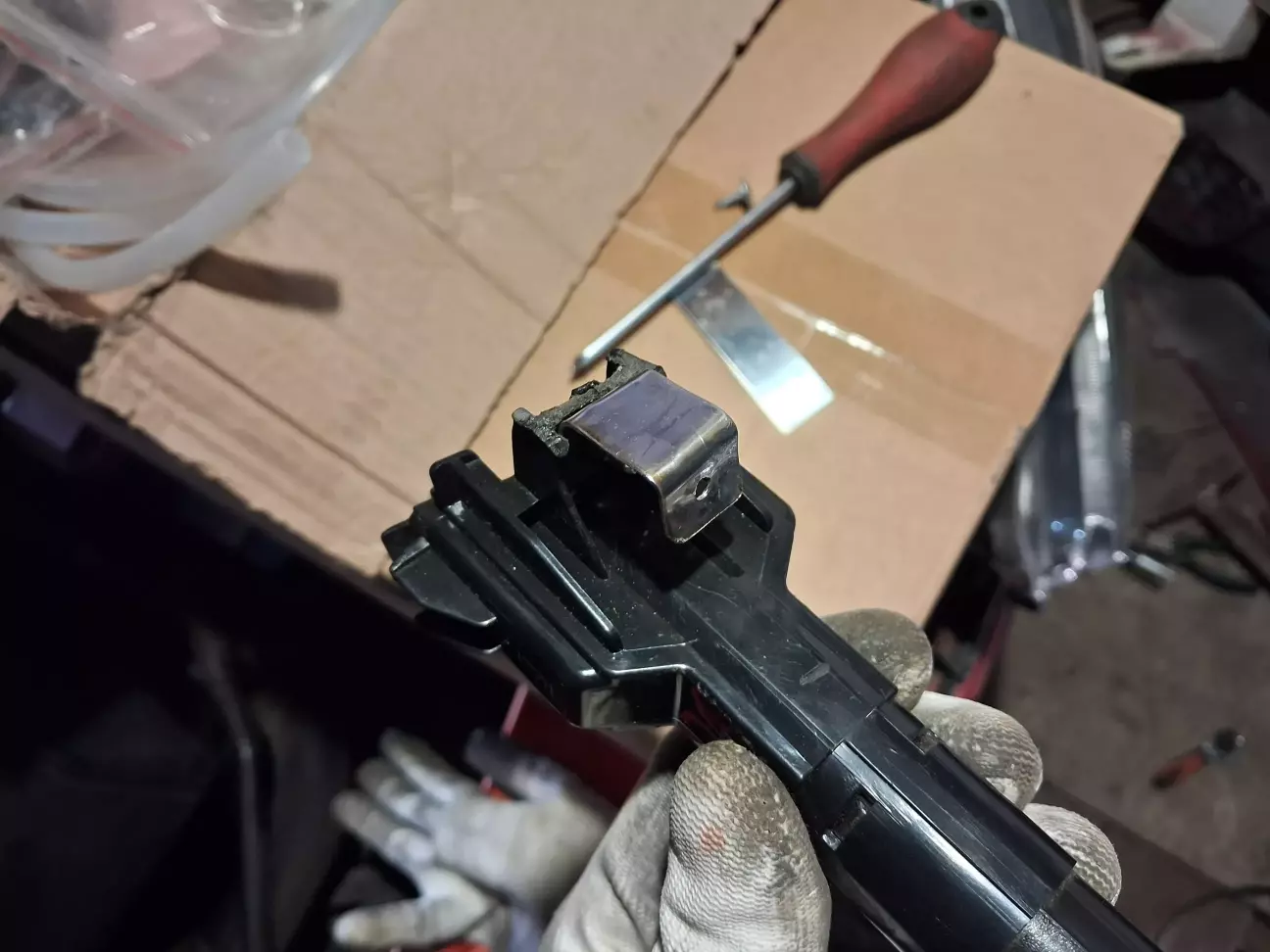

та саморізами прикрутив нержавіючу скобку, а цими скобками форсунка буде кріпитись до бампера.

Вставив форсунки на своє нове місце, прикрутив  і підключив в магістраль.

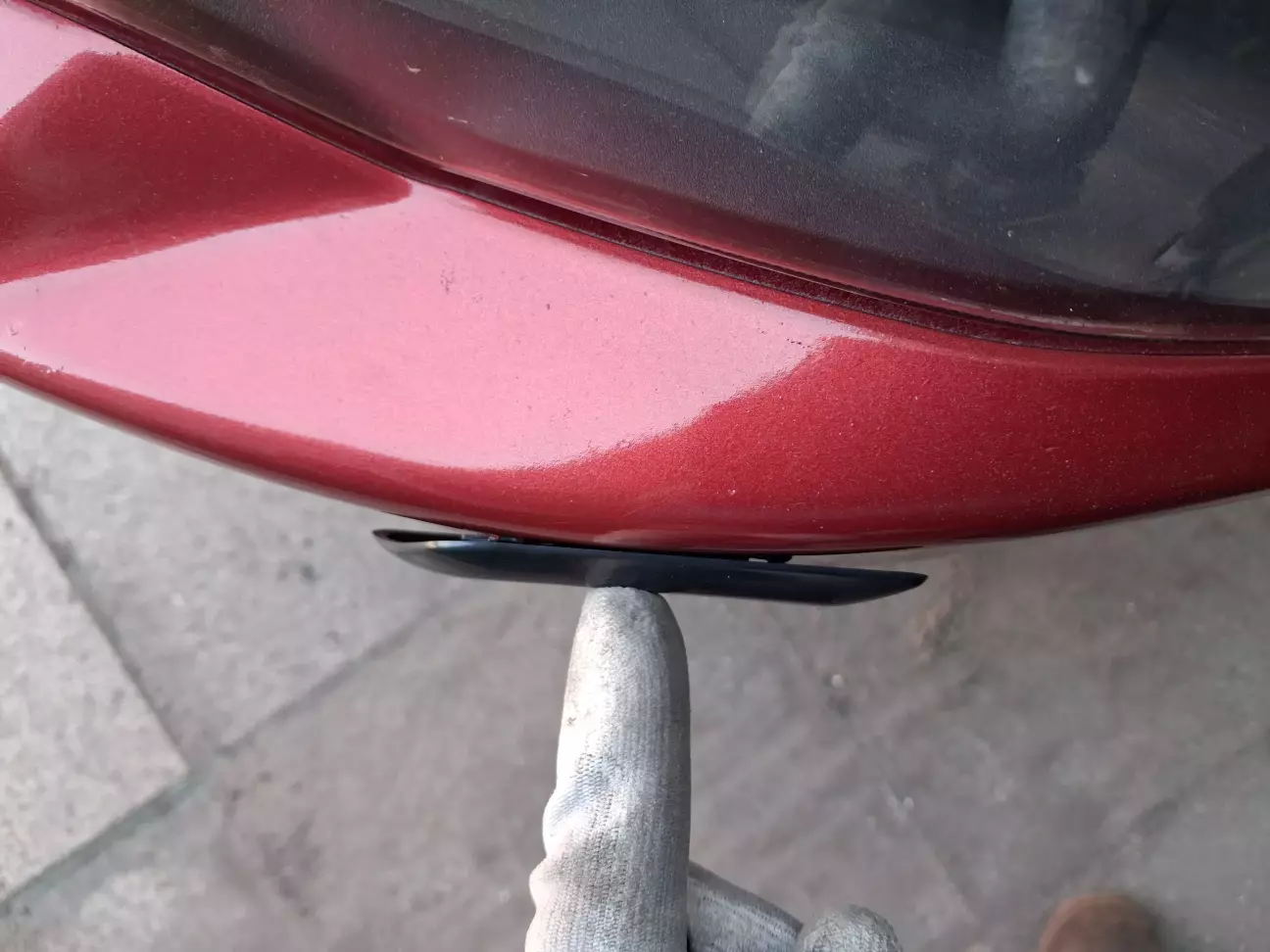

Далі залишилось накинути бампер та примірити кришки форсунок, а вони, звісно, не пасують до радіусу бампера

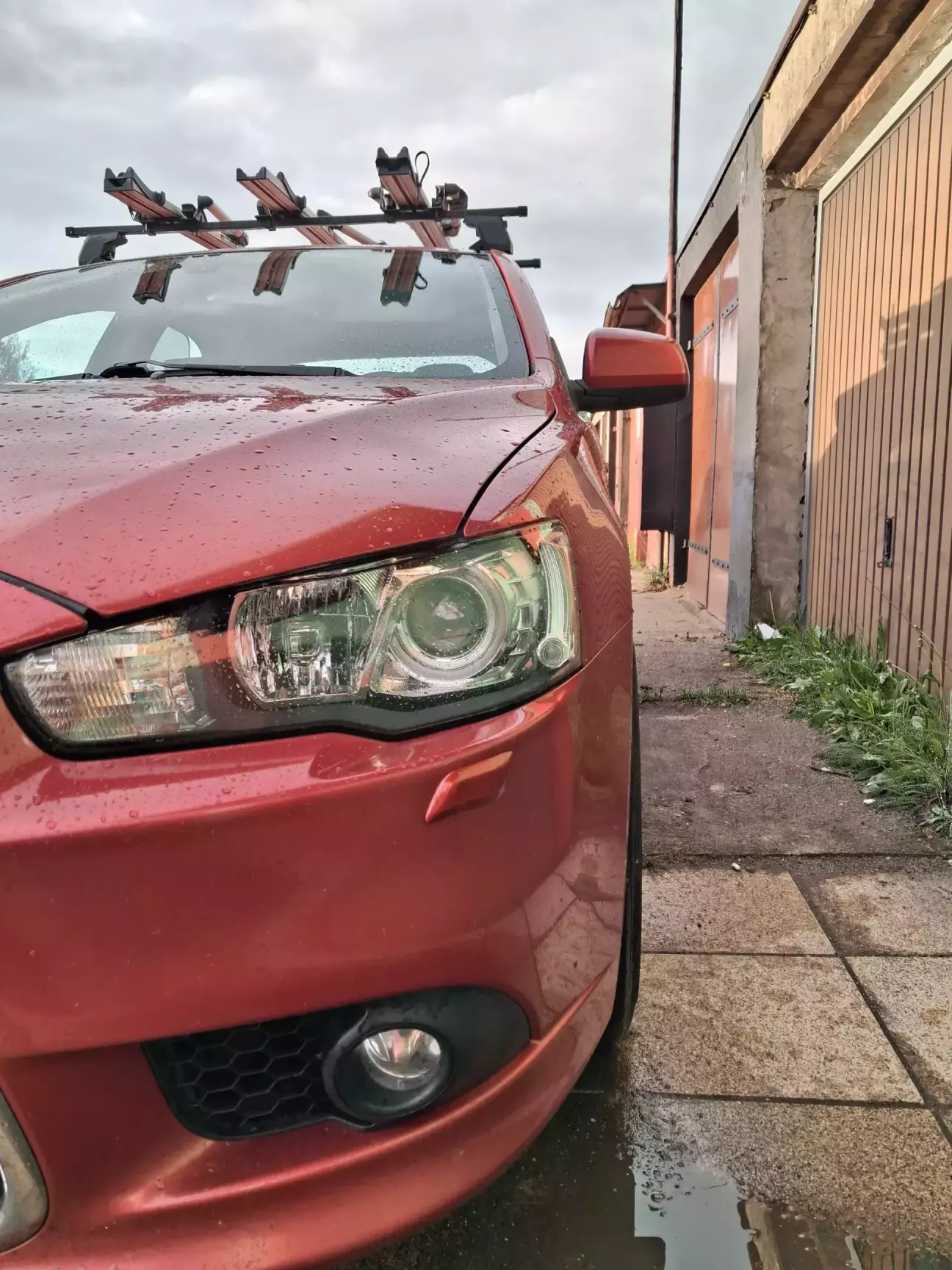

Акуратно прогріваючи технічним феном, придав їм потрібну форму, легко пофарбував та встановив. Основна косметика буде пізніше.

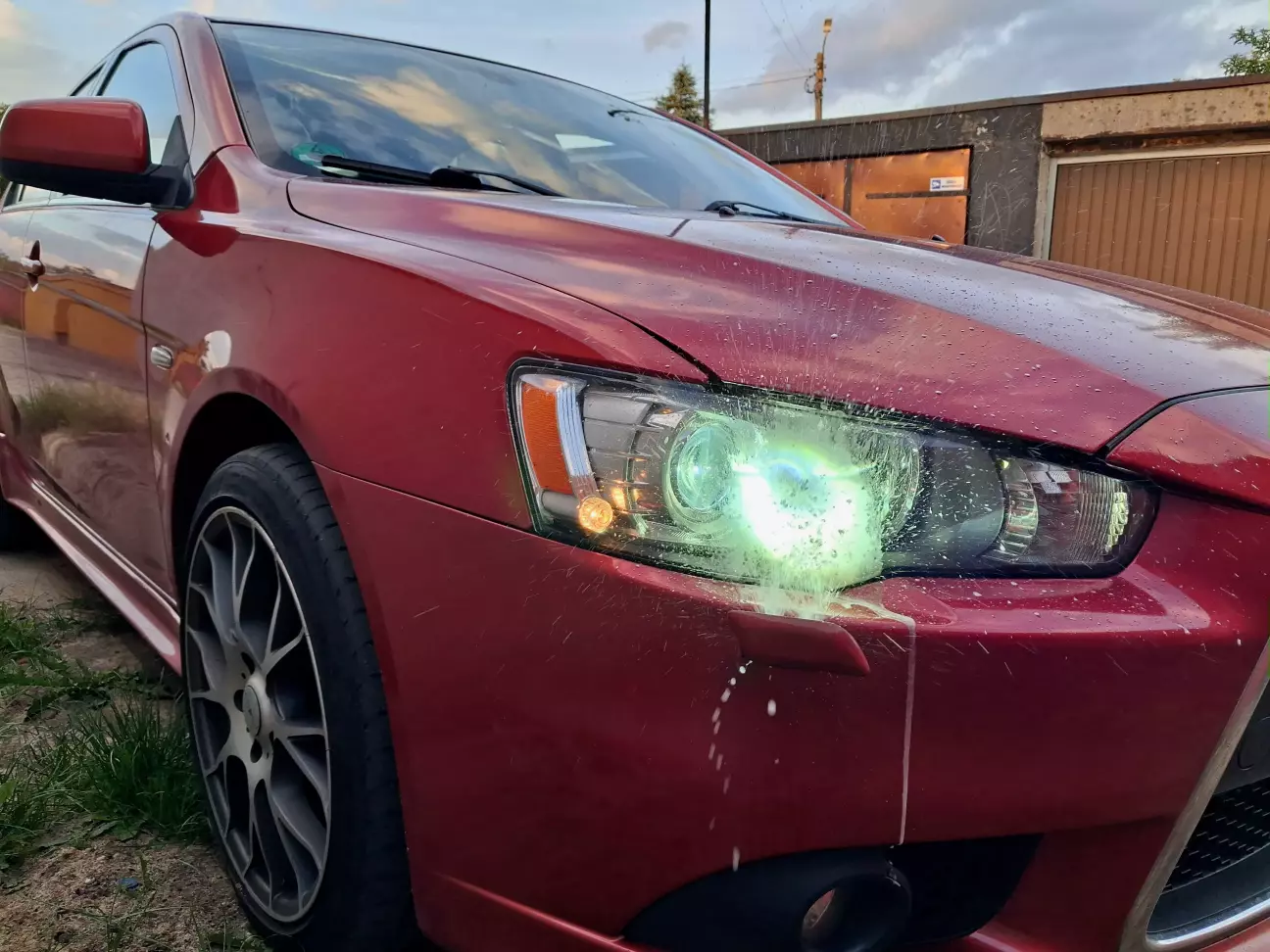

Перевірив - все працює, отже завдання можна вважати виконаним:)
