Нарешті, справа дійшла до останнього елементу системи кондиціонера - компресора.

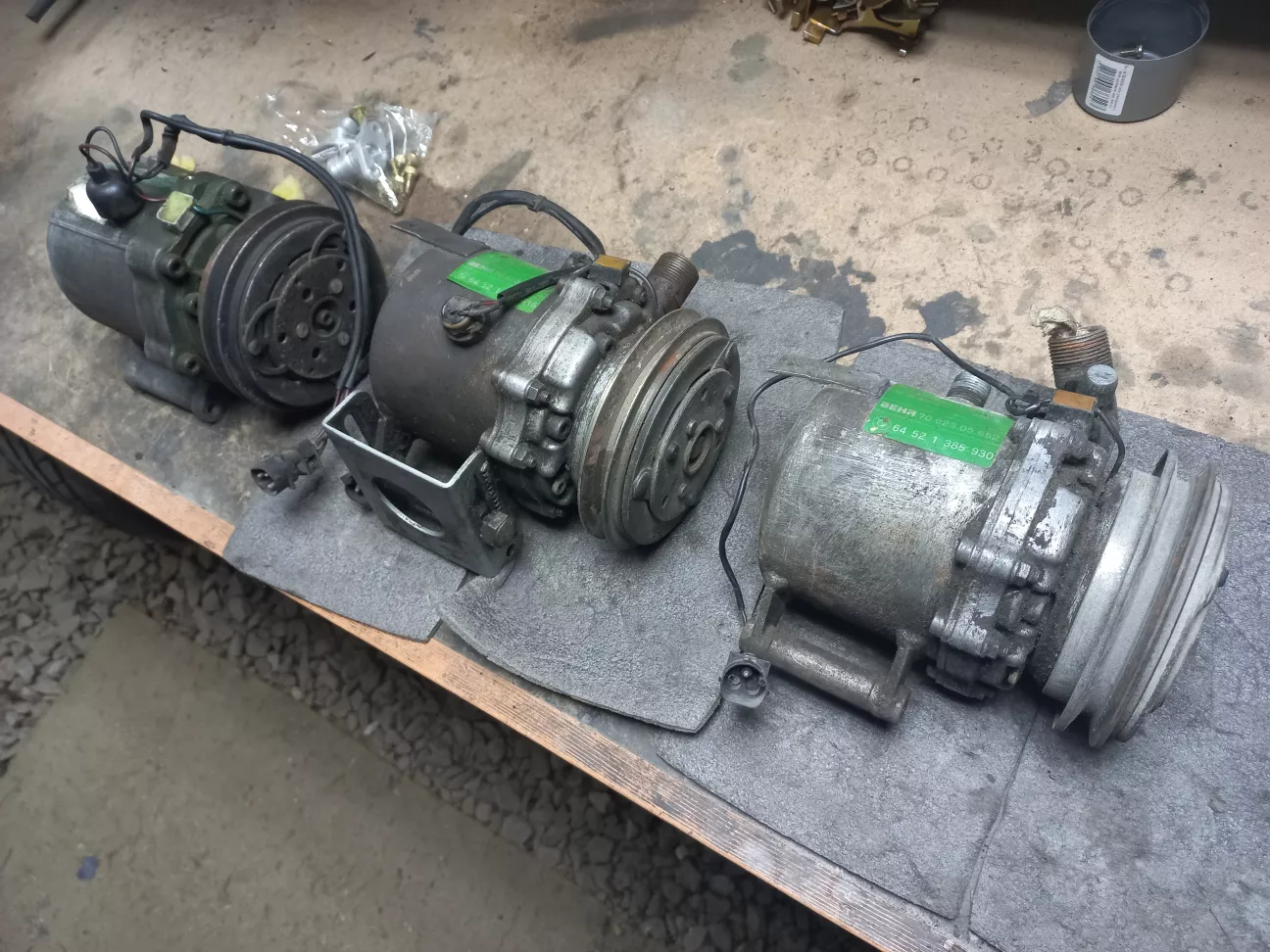

У мене їх є аж три штуки. Всі для BMW E30 з мотором M20 зі шківом під "клиновидний" ремінь.

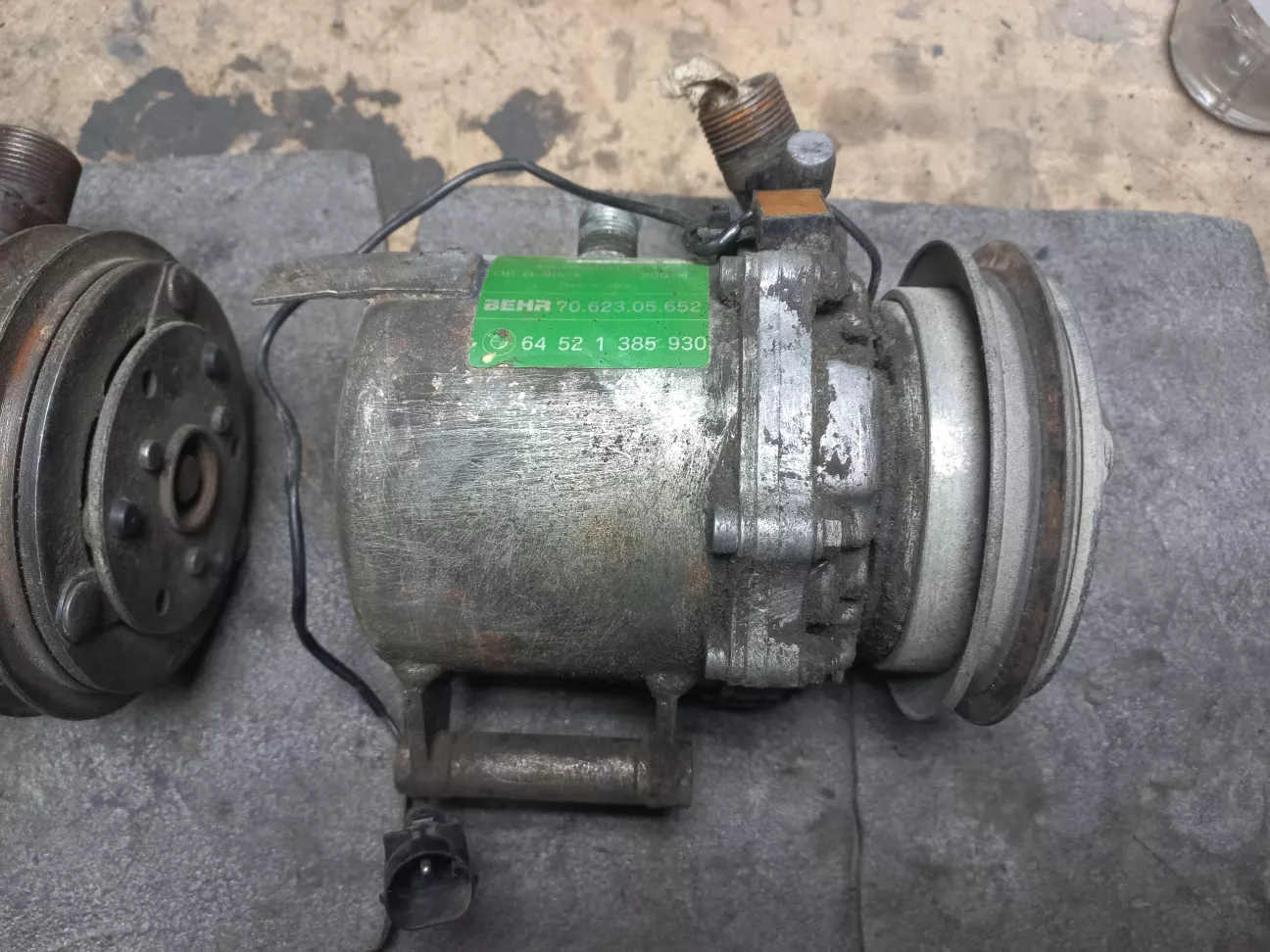

Перший.


Другий.


Третій.

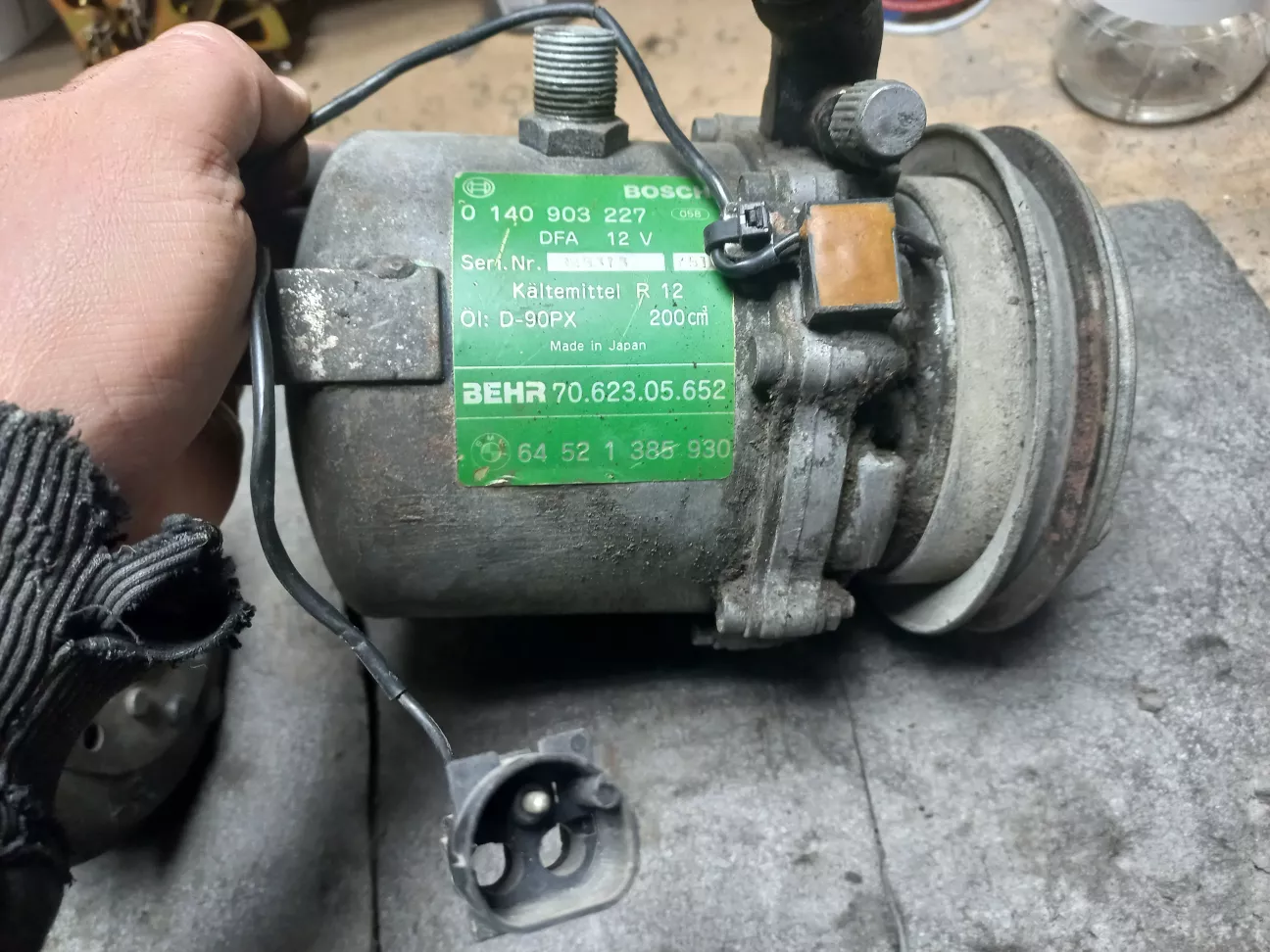

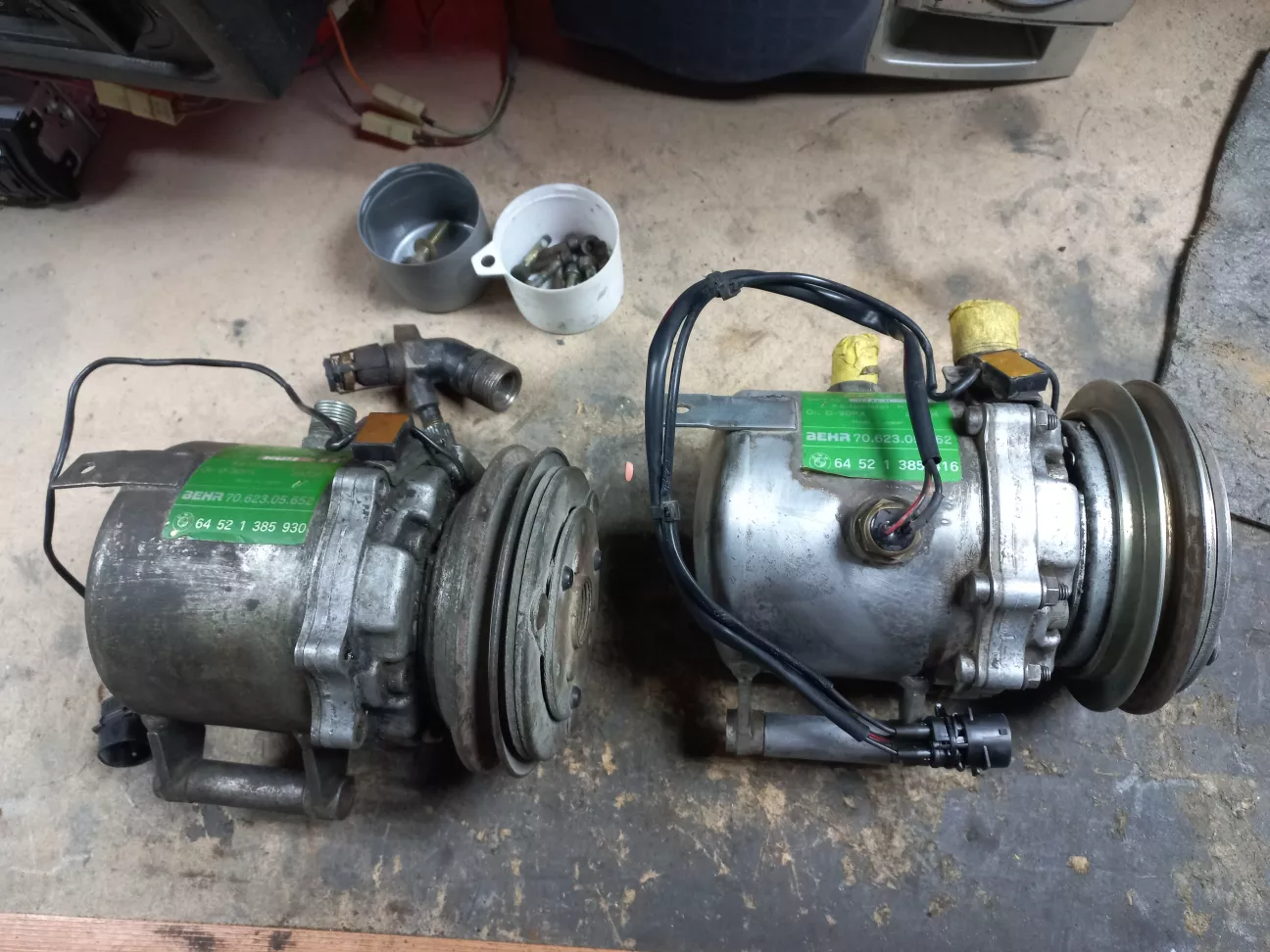

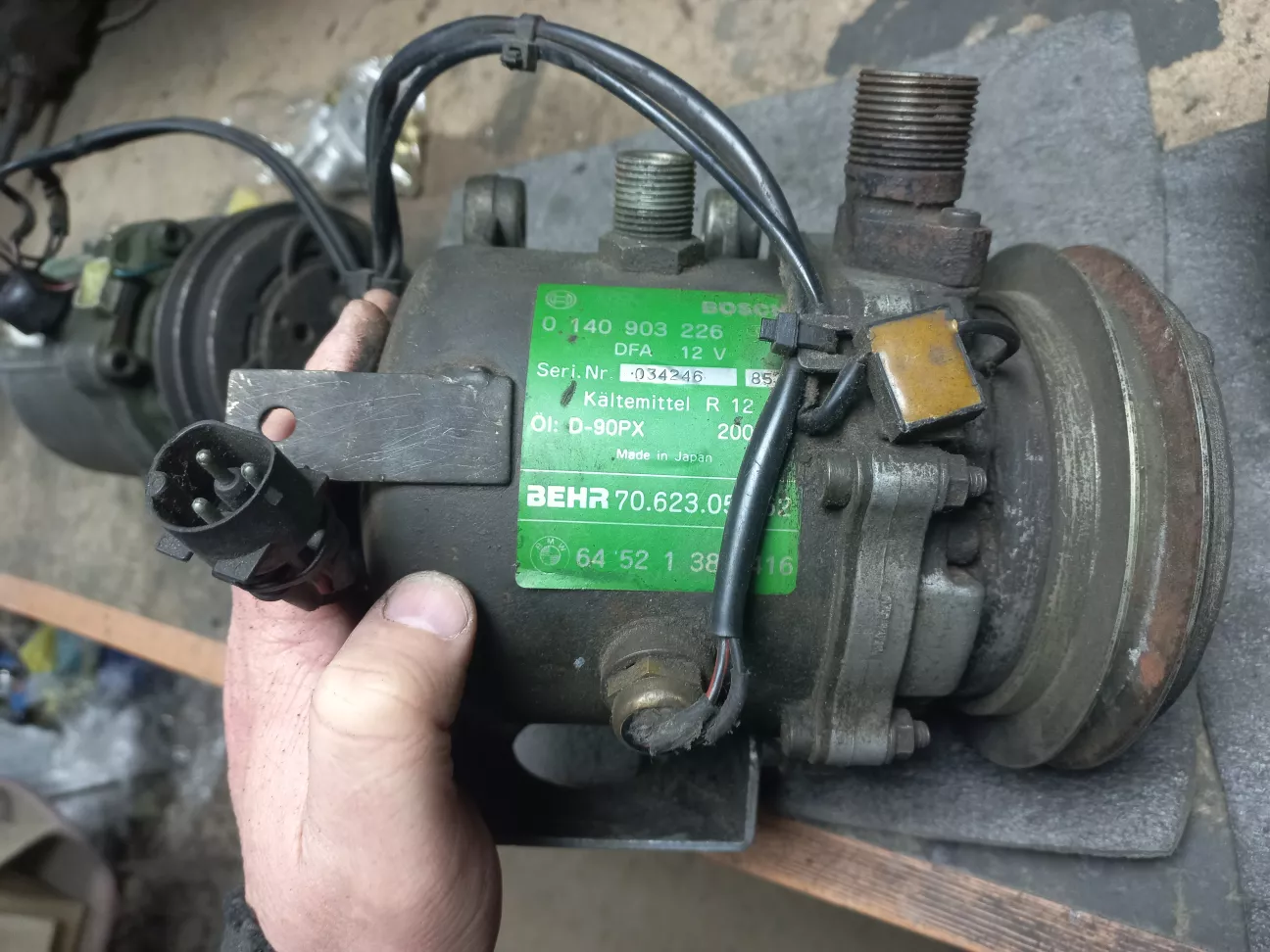

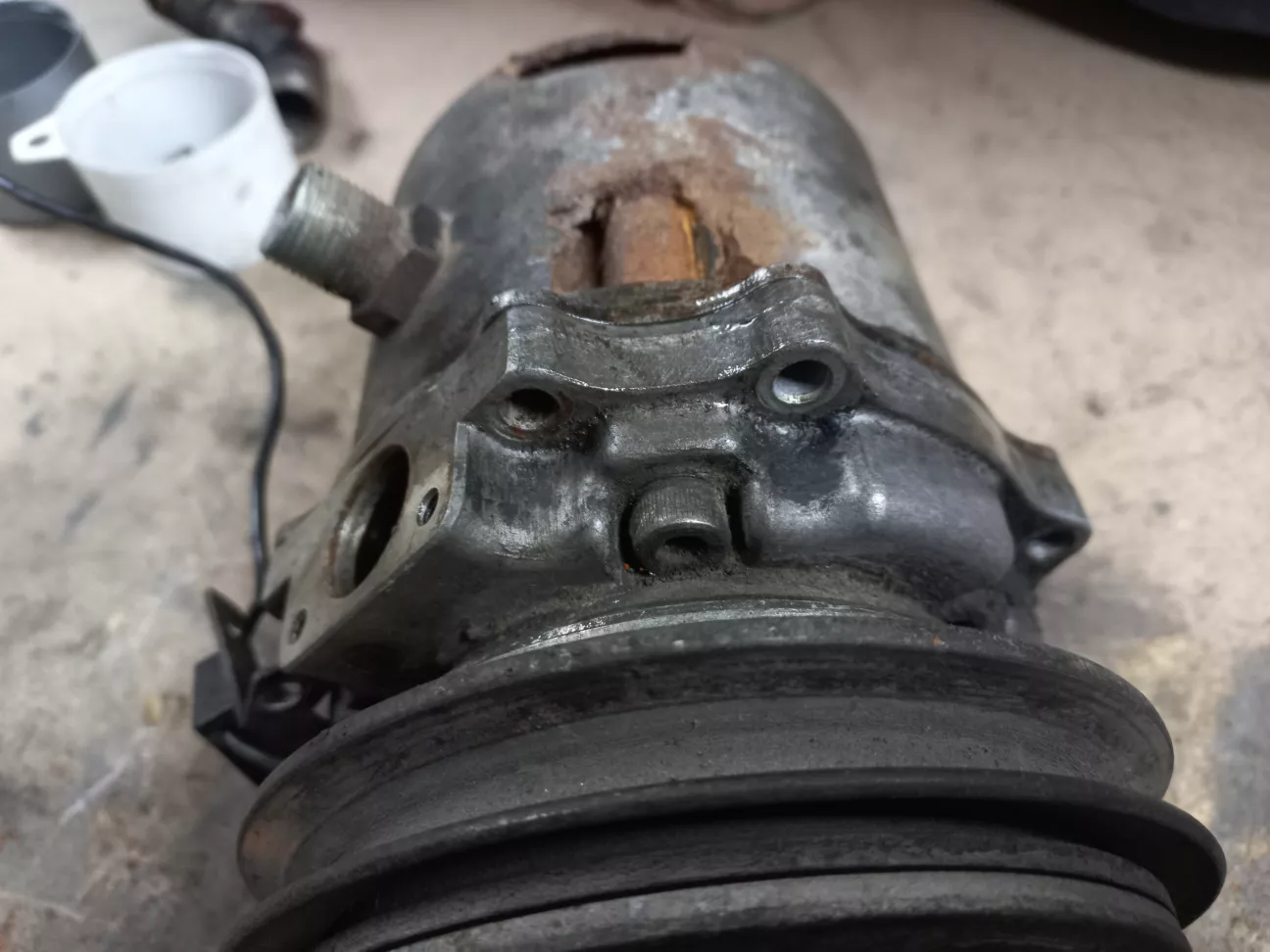

Перший, що був куплений в комплекті кондиціонера - компресор BOSCH BEHR під фреон R12. Мабуть це більш ранній варіант, без датчика температури мастила на корпусі компресора та з 1-піновим роз'ємом.


Хоча, судячи по електросхемах ETM, то навпаки - ранні компресори були з цим датчиком, а більш пізні вже без нього. Не дуже зрозуміло, але по факту більш пізні компресоси зазвичай, все-таки, з цим датчиком.

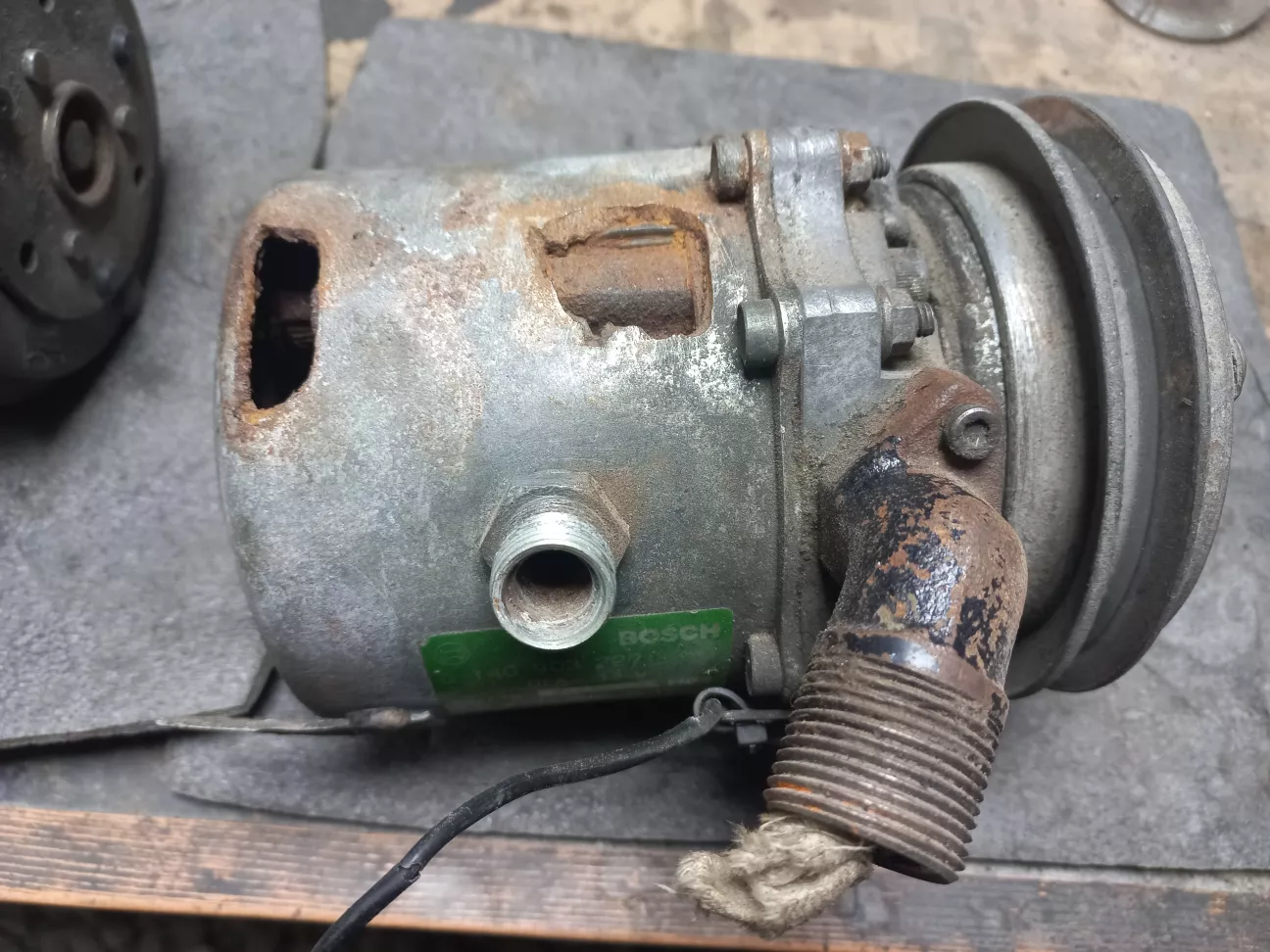

Я вже розповідав сумну історію попередніх власників про установку цього компресора з кріпленням для мотора M20 на мотор M42, за допомогою саморобного "адаптера". Не знаю що стало причиною, - чи цей "адаптер", чи можливо якесь ДТП, але компресор вирвало, разом з частинами його корпусу.

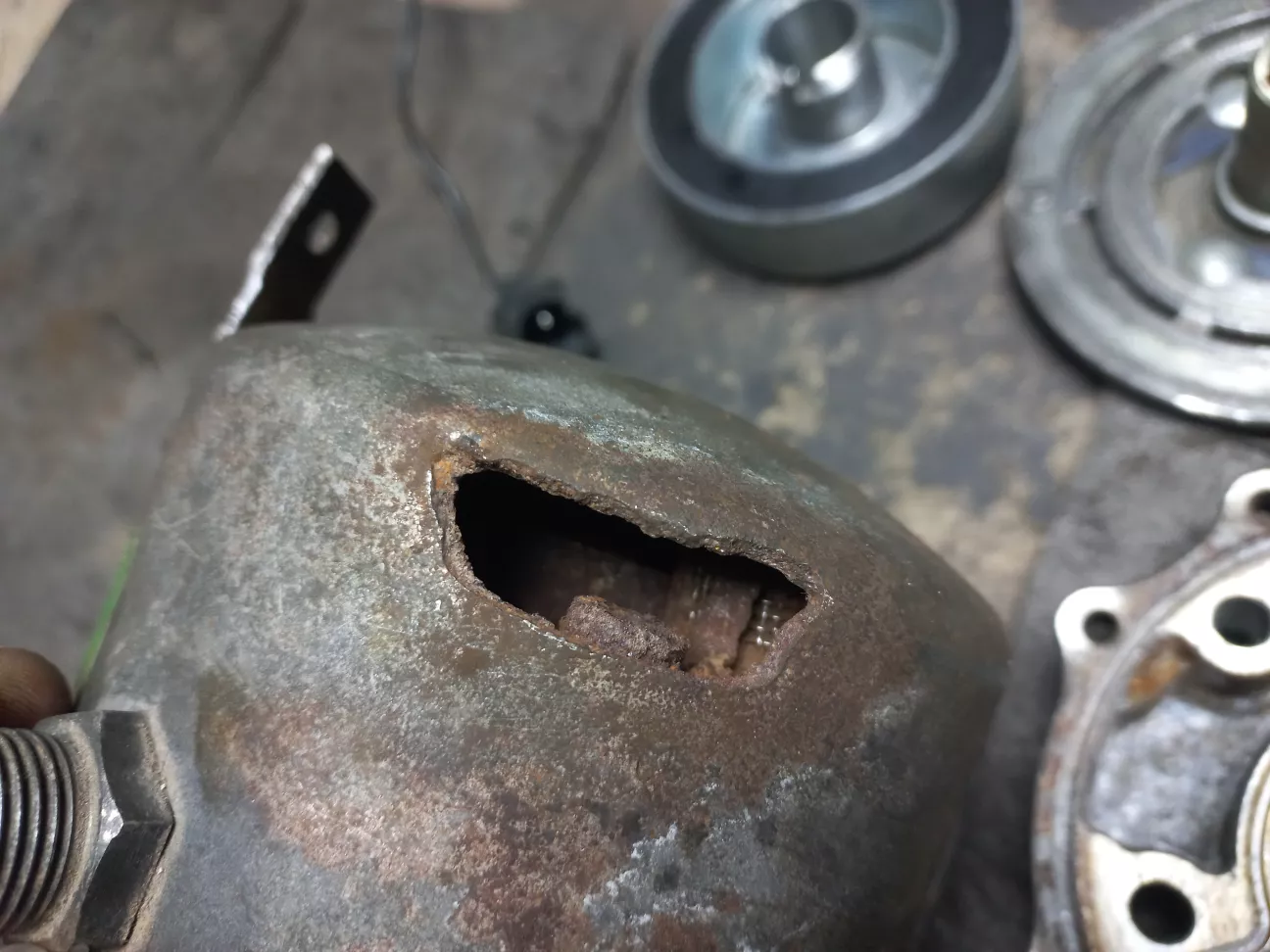

За багато років там все заіржавіло в смерть. Звісно, що це хлам.

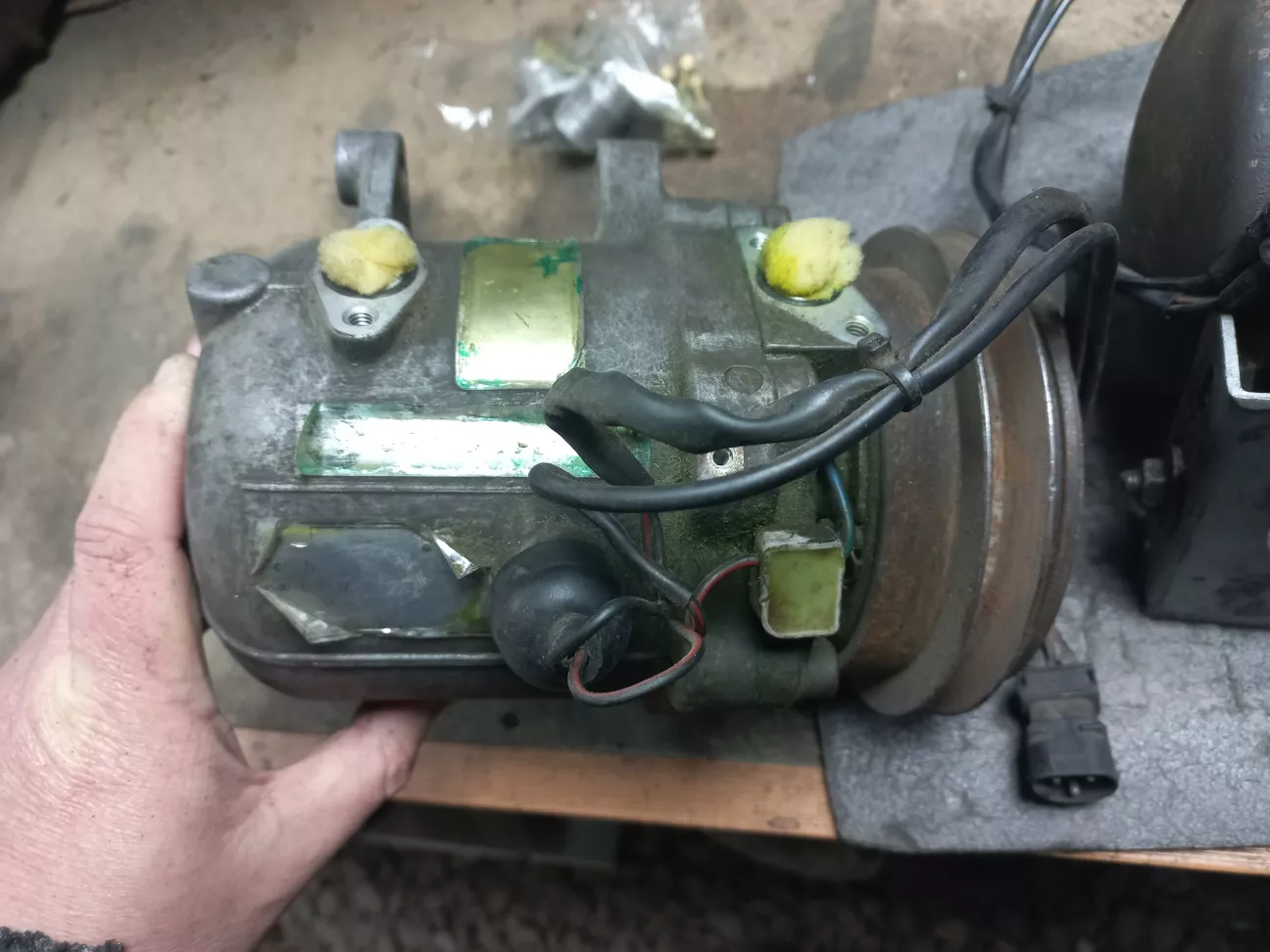

Тому я одразу купив інший компресор - SEIKO. І навіть почав його трохи розбирати.


Але по залишках тексту на наклейках я зрозумів, що він під фреон R134a. До то ж, він був весь мокрий і вкритий мастилом із зеленим люмінісцентним барвником, - тобто він точно протікав, і доволі сильно. Однозначно, йому потрібен ремонт.

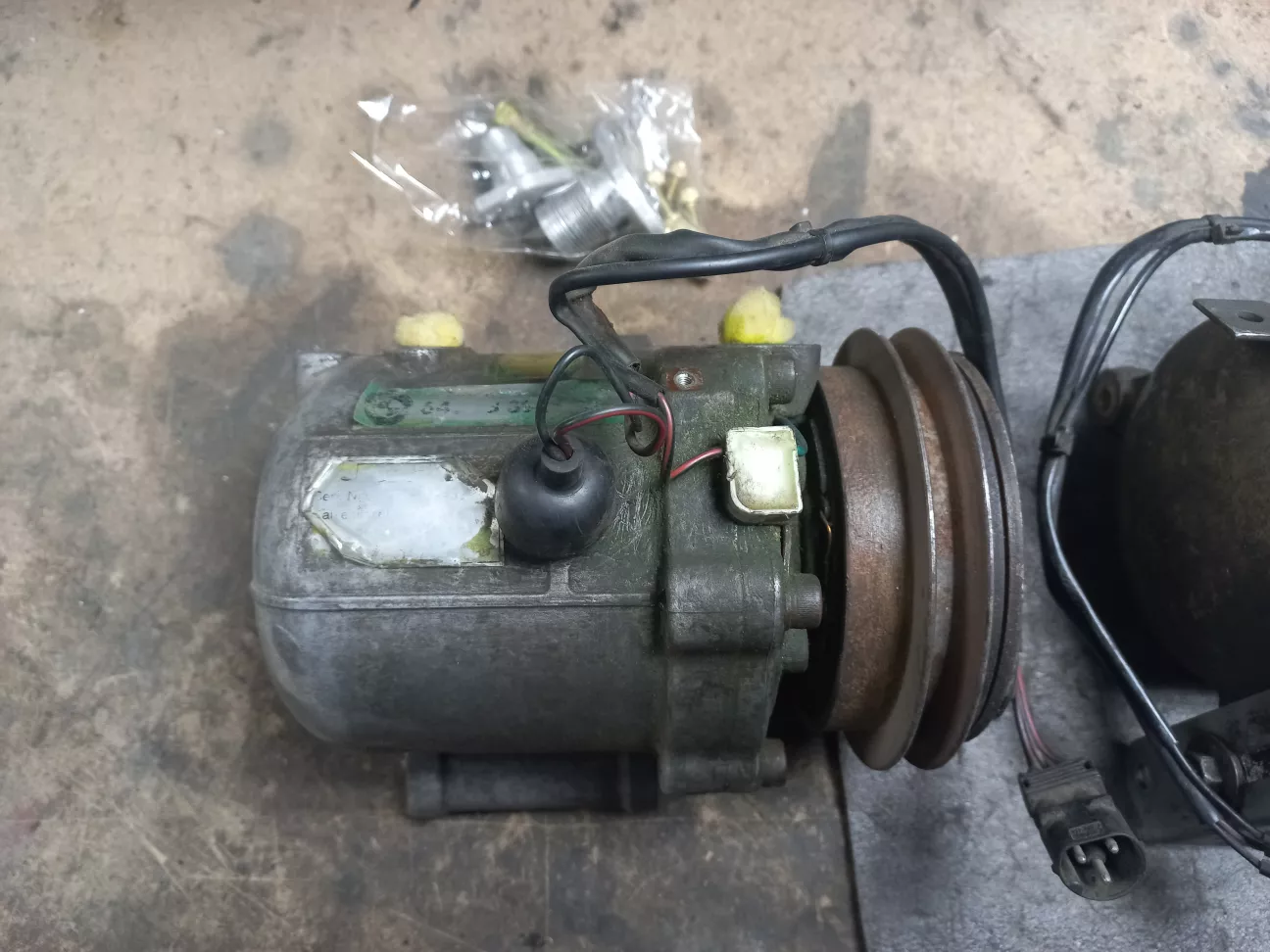

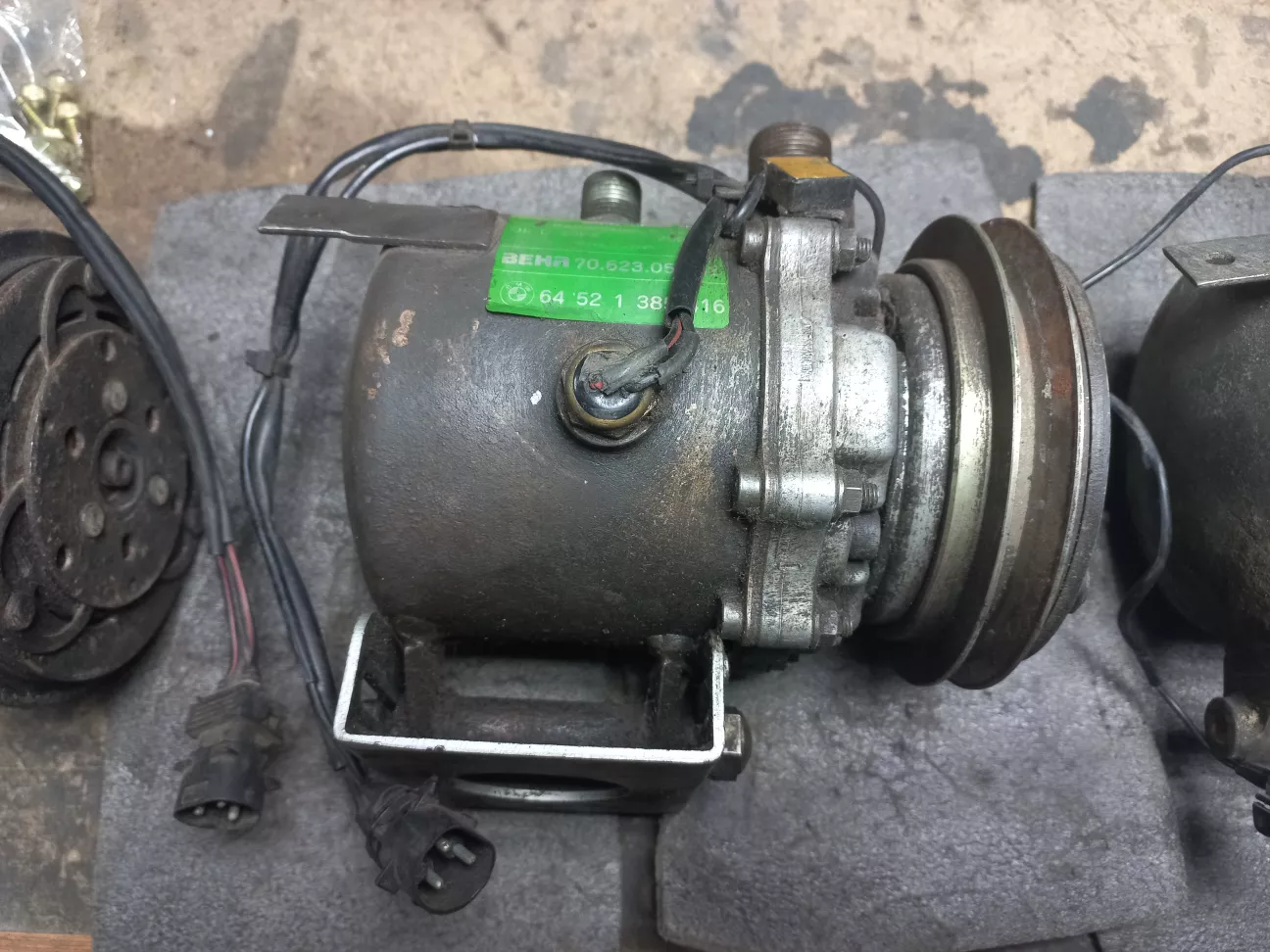

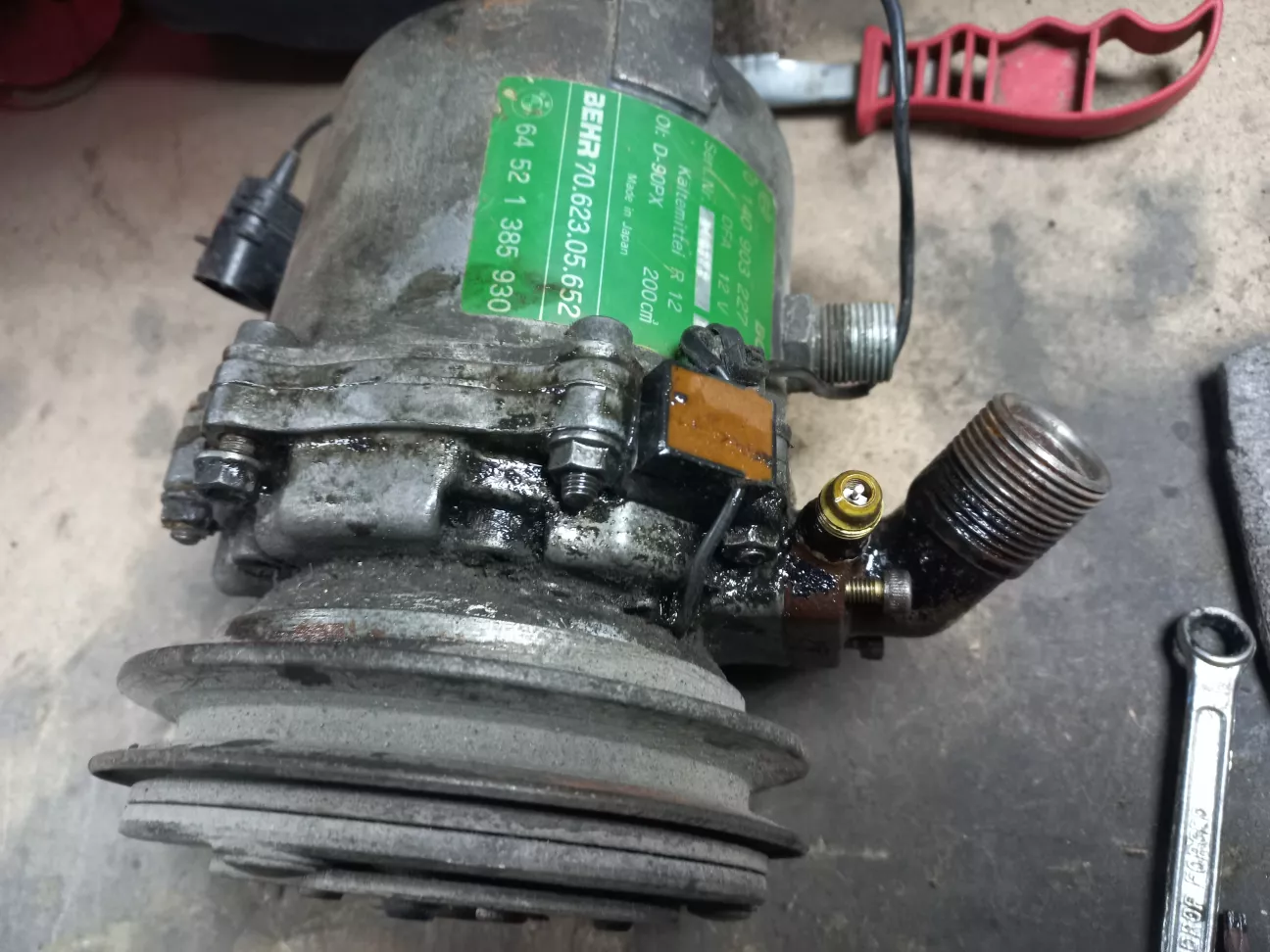

Тому я купив третій компресор, - знову BOSCH BEHR під фреон R12, але вже трохи новіший, знятий з BMW E34. На ньому вже встановлений датчик температури мастила компресора і 3-піновий роз'єм.


Відмінність першого та третього компресорів полягає саме в наявності цього датчика та його проводки. Перший ще має вентиль на вхідному штуцері для прокачування, а на третьому його нема. Конструктивно вони ідентичні.


Отже, я буду встановлювати третій.
Я ніколи раніше не мав справи з цими компресорами, тому почав шукати інформацію в інеті. Прочитав, що дуже часто в компресорі збирається багато бруду, який може потрапити у всю систему після його запуску. Оскільки, в мене вся система чиста і зібрана з нуля, то дуже цього б не хотілося! Отже, я вирішив перед установкою, про всяк випадок, розібрати та почистити компресор. Звернувся до спеціально навчених фахівців. ) Але всі вони, почувши про 40-річний компресор для BMW E30, який пролежав багато років без руху, радили викинути його і знайти новий )) А коли ще я їм казав про фреон R12, то взагалі, чуть нахрен мене не посилали! )))
Тому, як завжди - хочеш щось зробити добре - зроби це сам! )
Я почав шукати інформацію по ремонту таких компресорів. Знаходив тільки якісь статті з хаотично розміщеними фото, та практично без текстових пояснень. Не розумію навіщо робити такі "звіти", якщо від них нікому нема жодної практичної користі... Ну, то таке.... Тому я пишу завжди дуже докладно! Може, іноді, аж занадто... ;)
Отже, толком нічого не знайшовши, вирішив "потренуватися" на своєму першому зламаному компресорі. Адже, гірше йому від цього вже не стане! ))

Оскільки, це було лише "тренування", то й "звіт" я напишу такий же безтолковий, як знаходив в інеті! )) Просто фотки і мінімум тексту.
Нормальний звіт буде вже при розбірці робочого компресора.

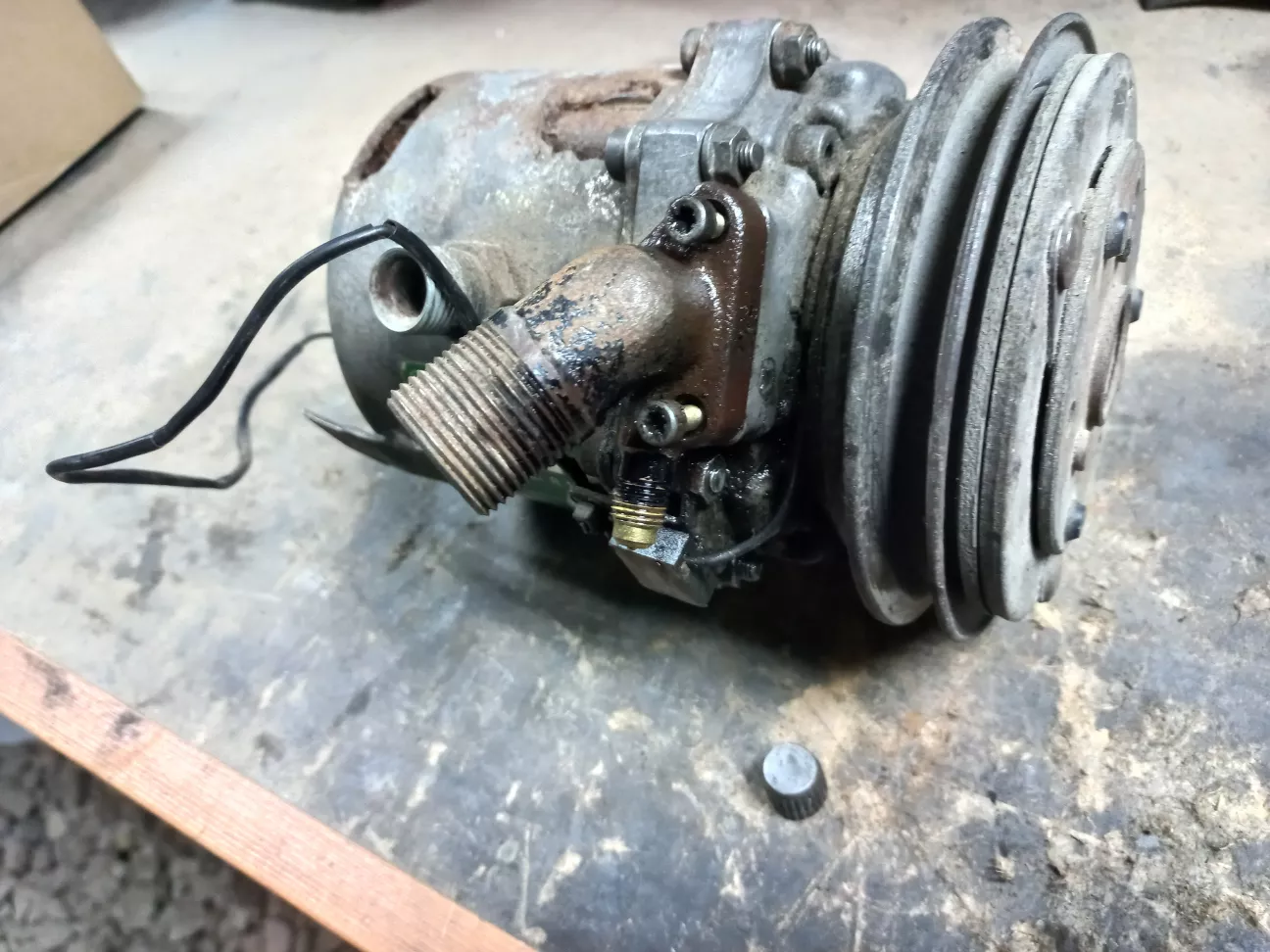

Отже, починаємо з самого простого - знімаємо вхідний штуцер та відкручуємо діод електромагнітної муфти.

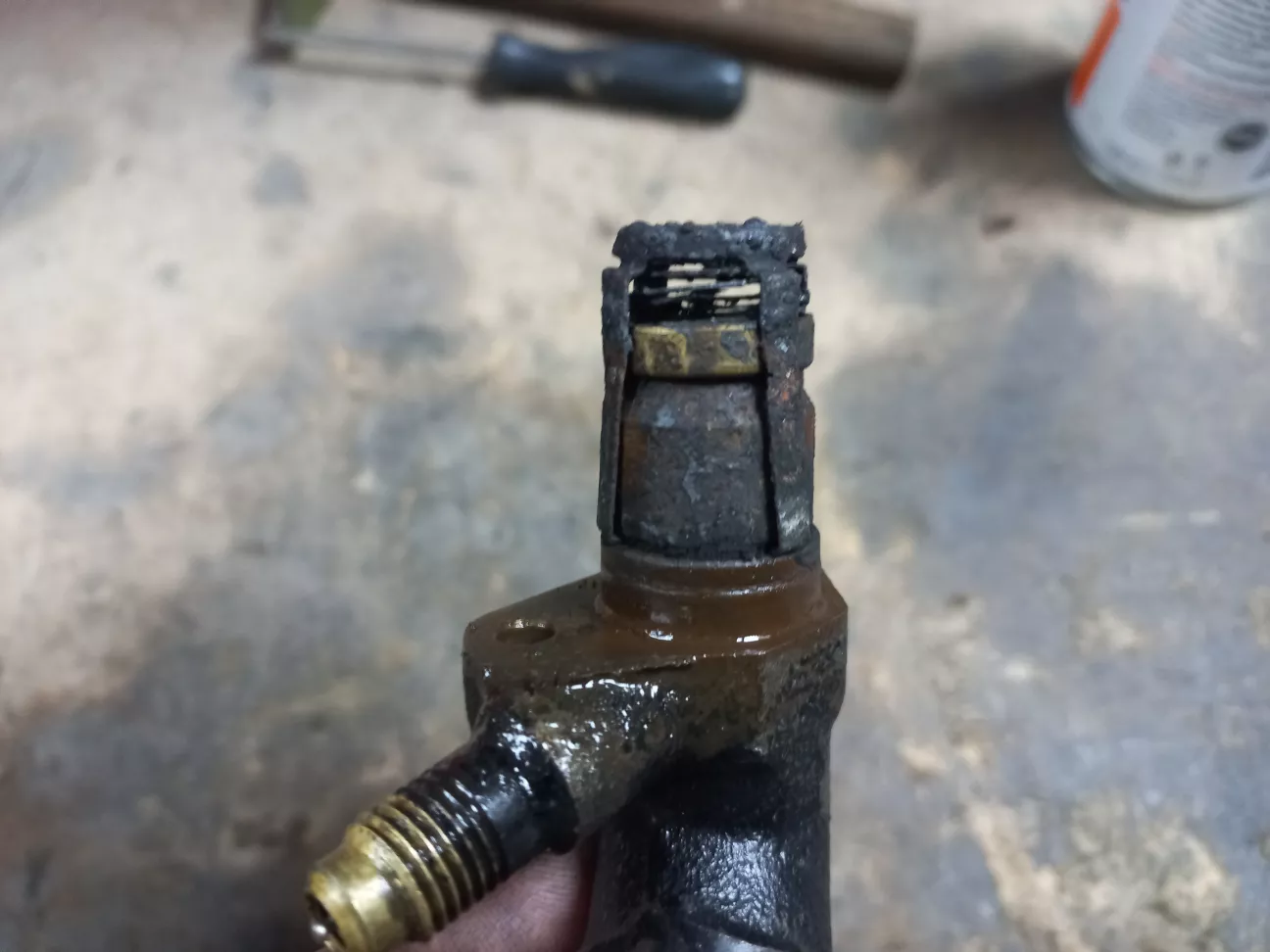

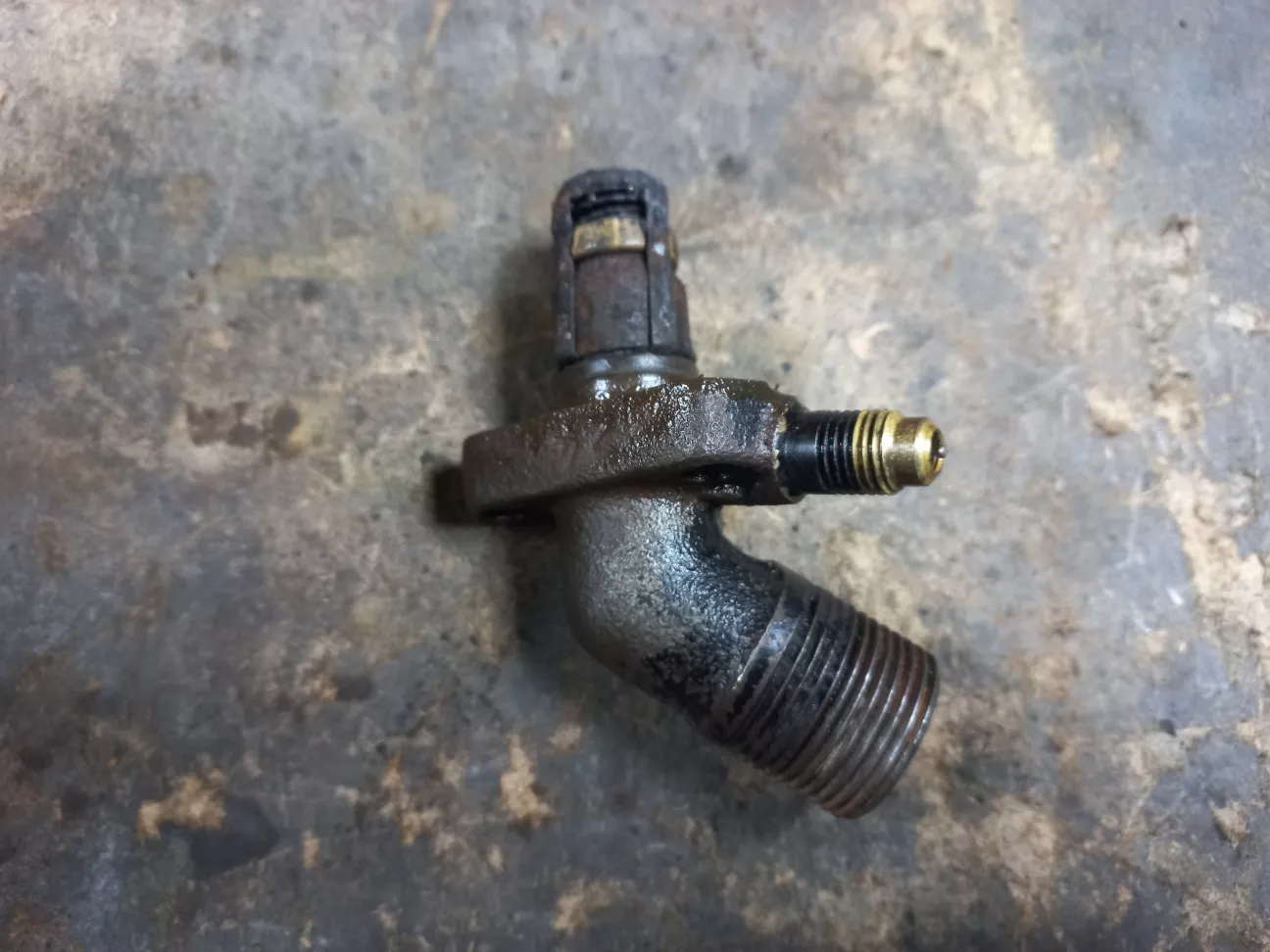

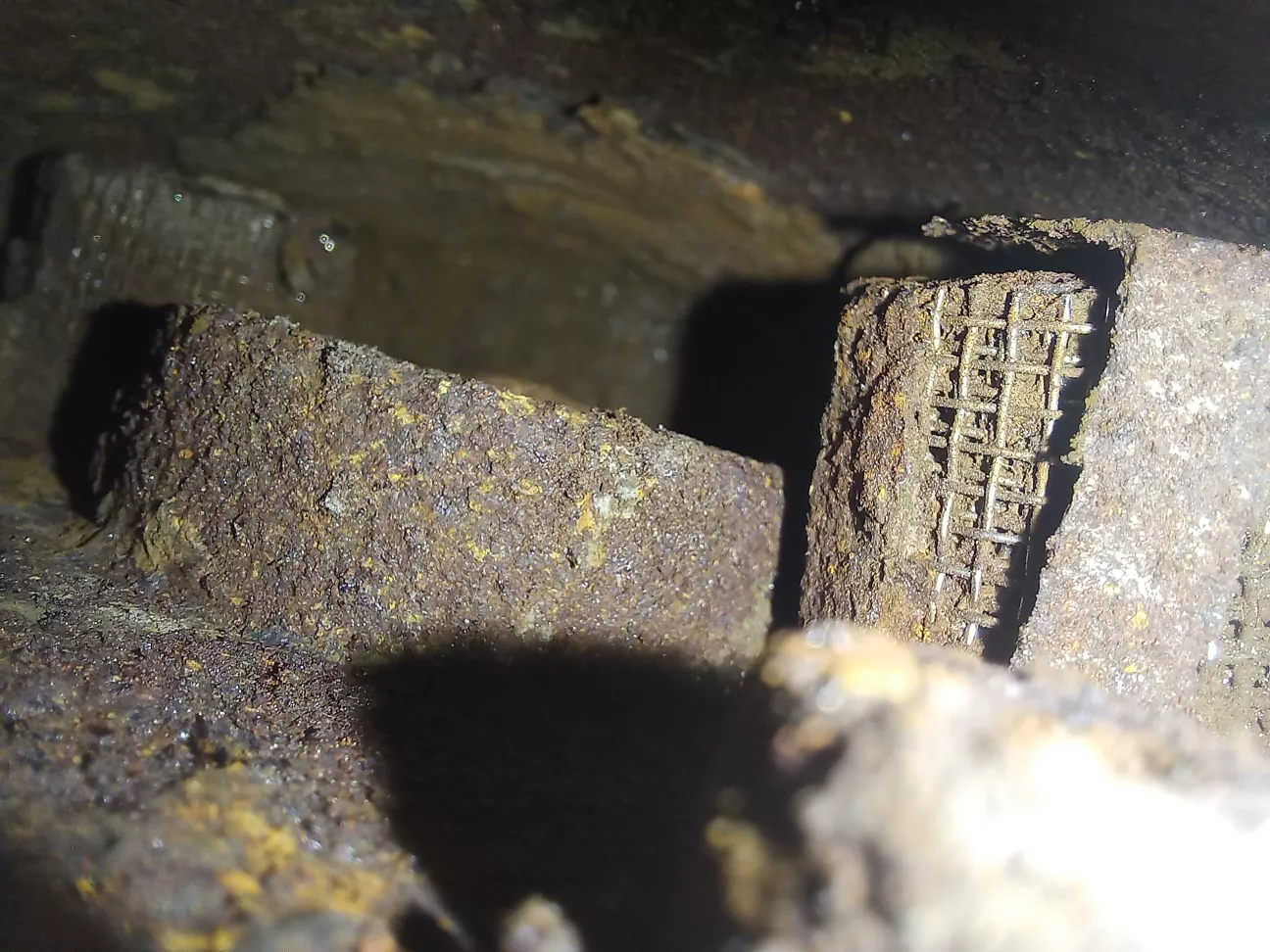

Всередині зворотній клапан - йому повний триндець! )

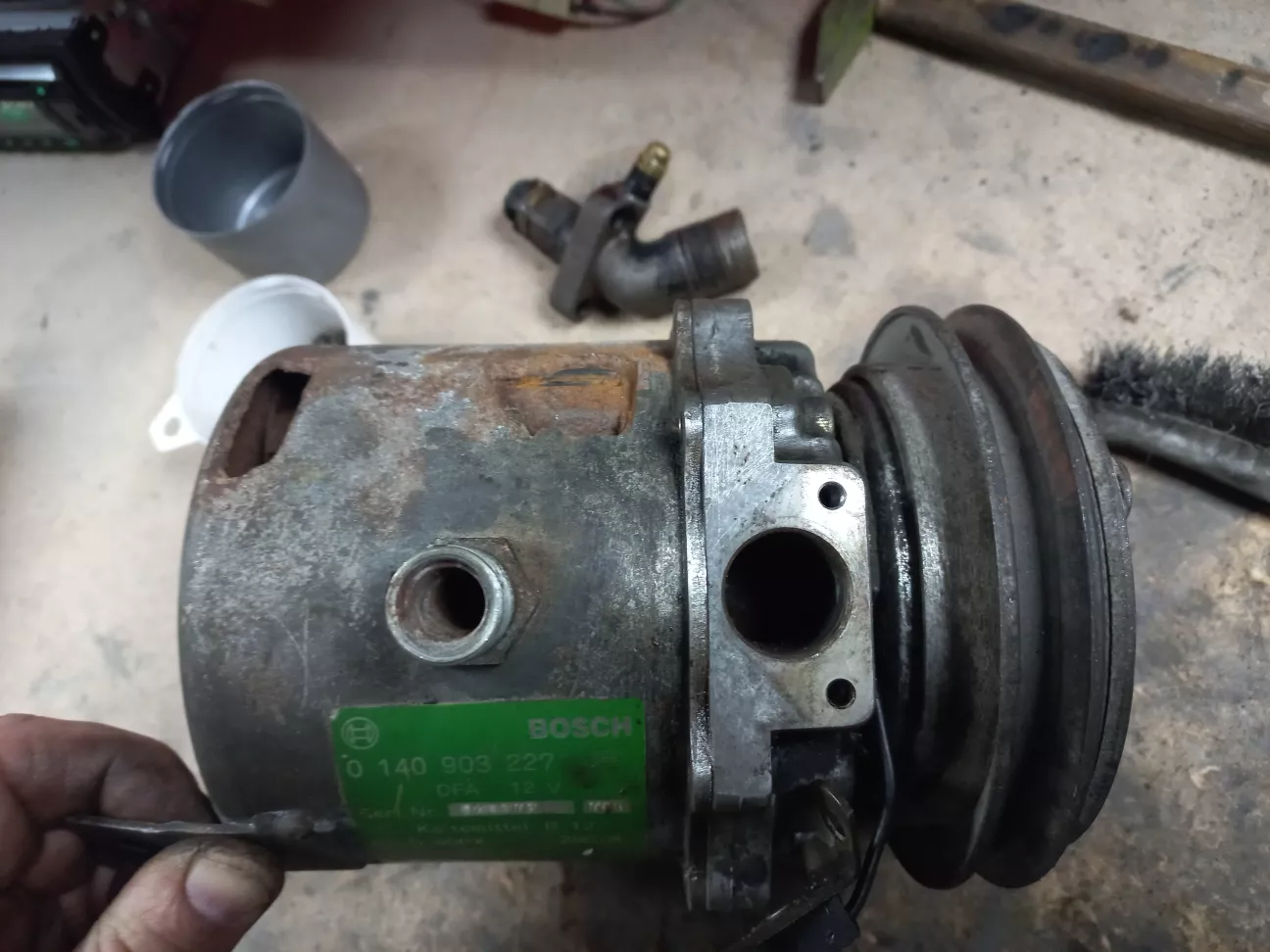

Відкручуємо 8 гайок, але кришка не знімається. Всередині також видніється повний треш...

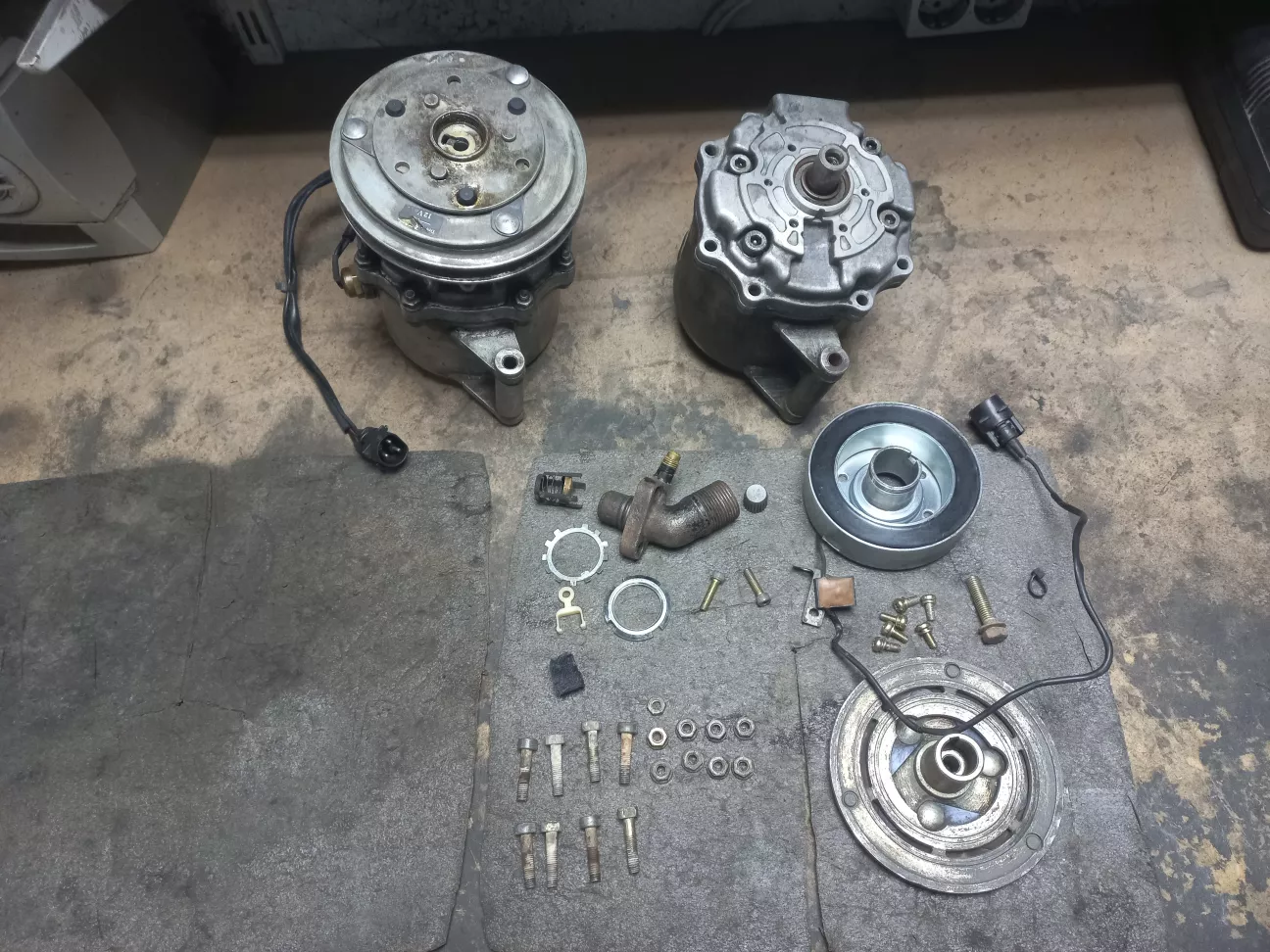

Потрібно відкрутити ще 4 болти. Для цього спочатку треба зняи шків і муфту.

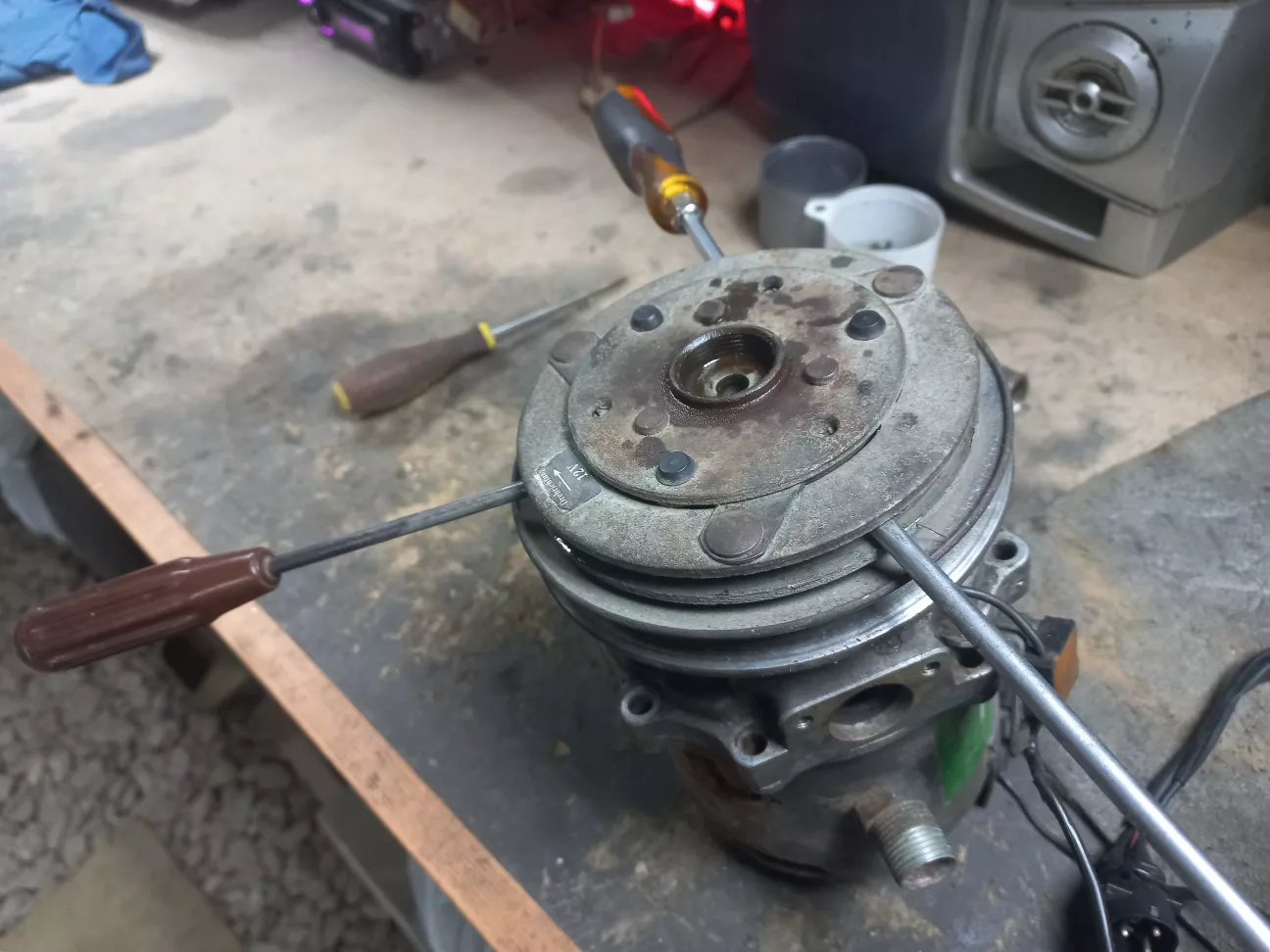

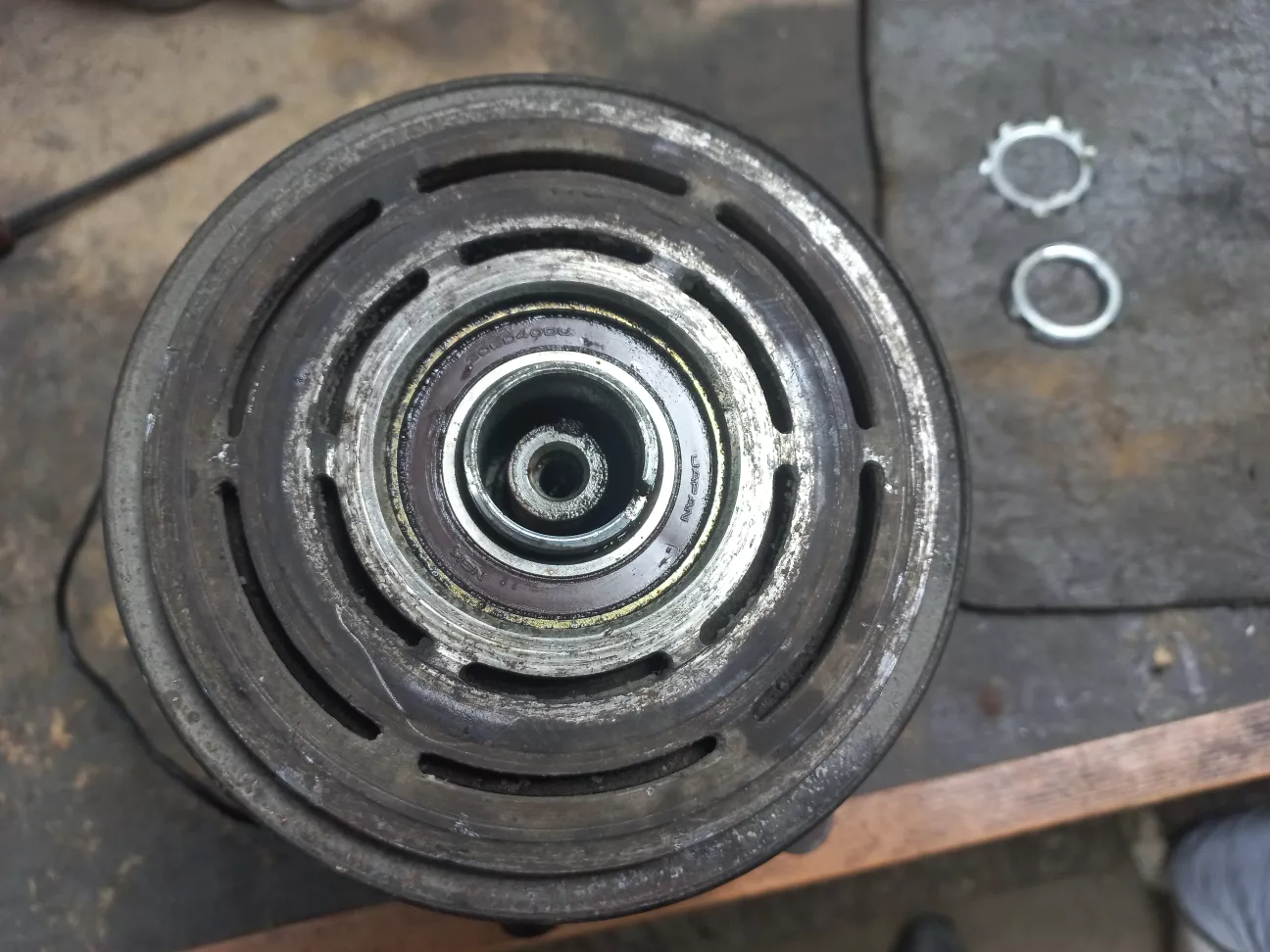

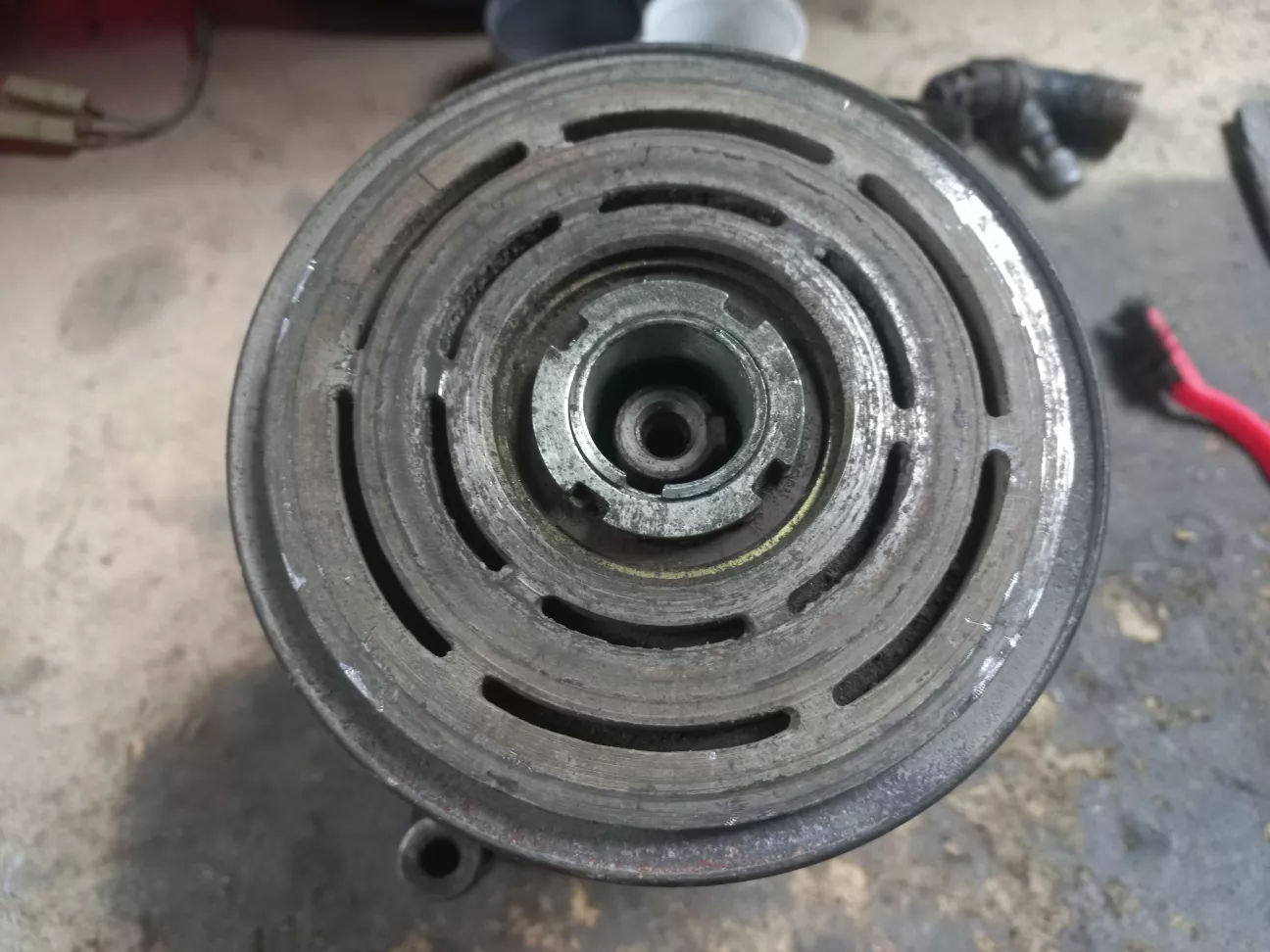

Болт на шківу відкрутився легко. Спочатку я думав, що шків відкручується по внутрішній різьбі. Виявилося, що ні. Взагалі, не ясно навіщо там та різьба. Методом проб, з'ясувалося, що шків просто знімається вгору. Але ніякі зйомники не допоможуть - зачепитись і упертись нема в що. Тому я його знімав ось таким чином - акуратно забиваючи по колу викрутки між шківом і притискним диском.


І це спрацювало.

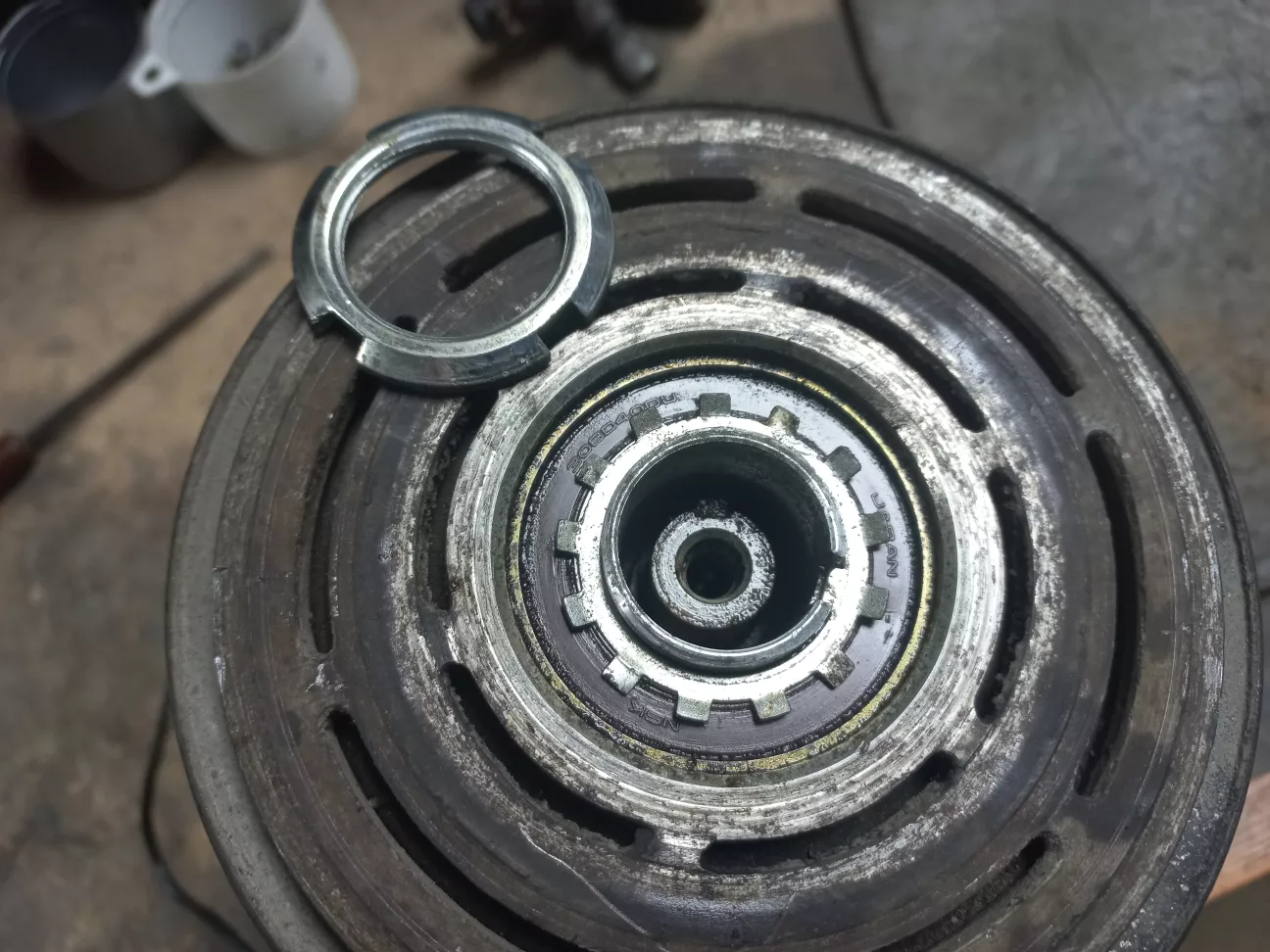

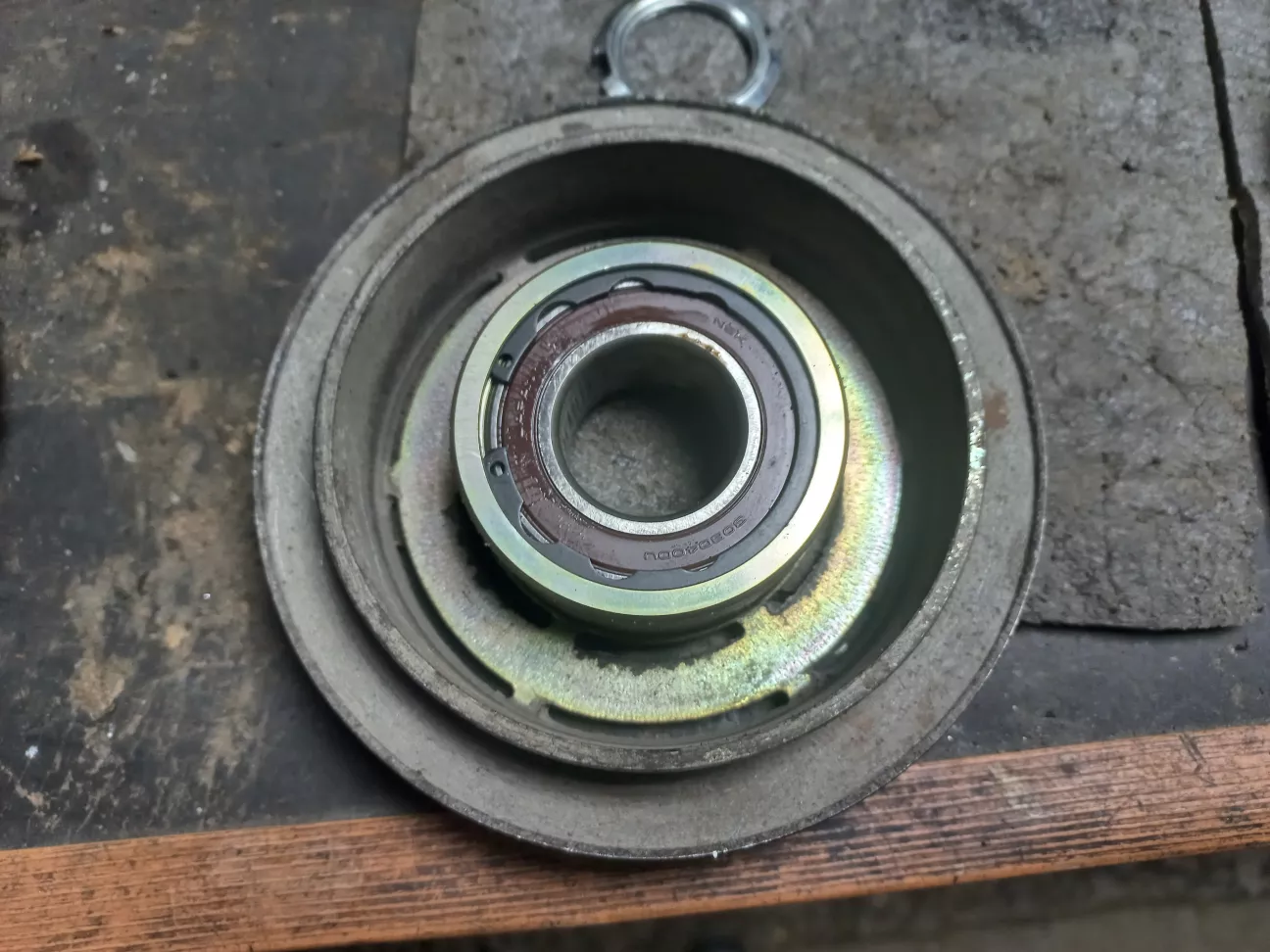

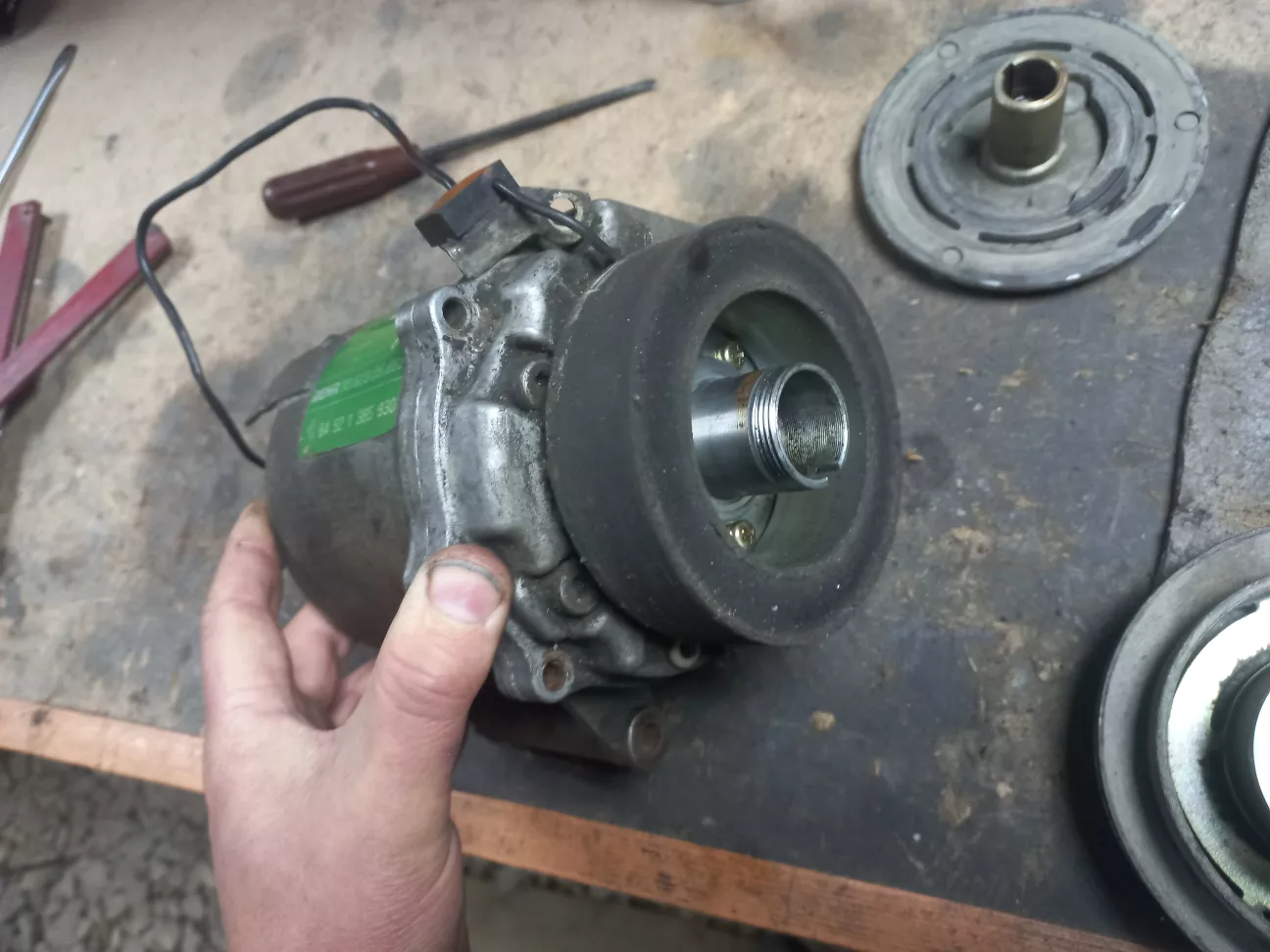

Відкручуєм гайку і знімаємо шків. Це вже просто.

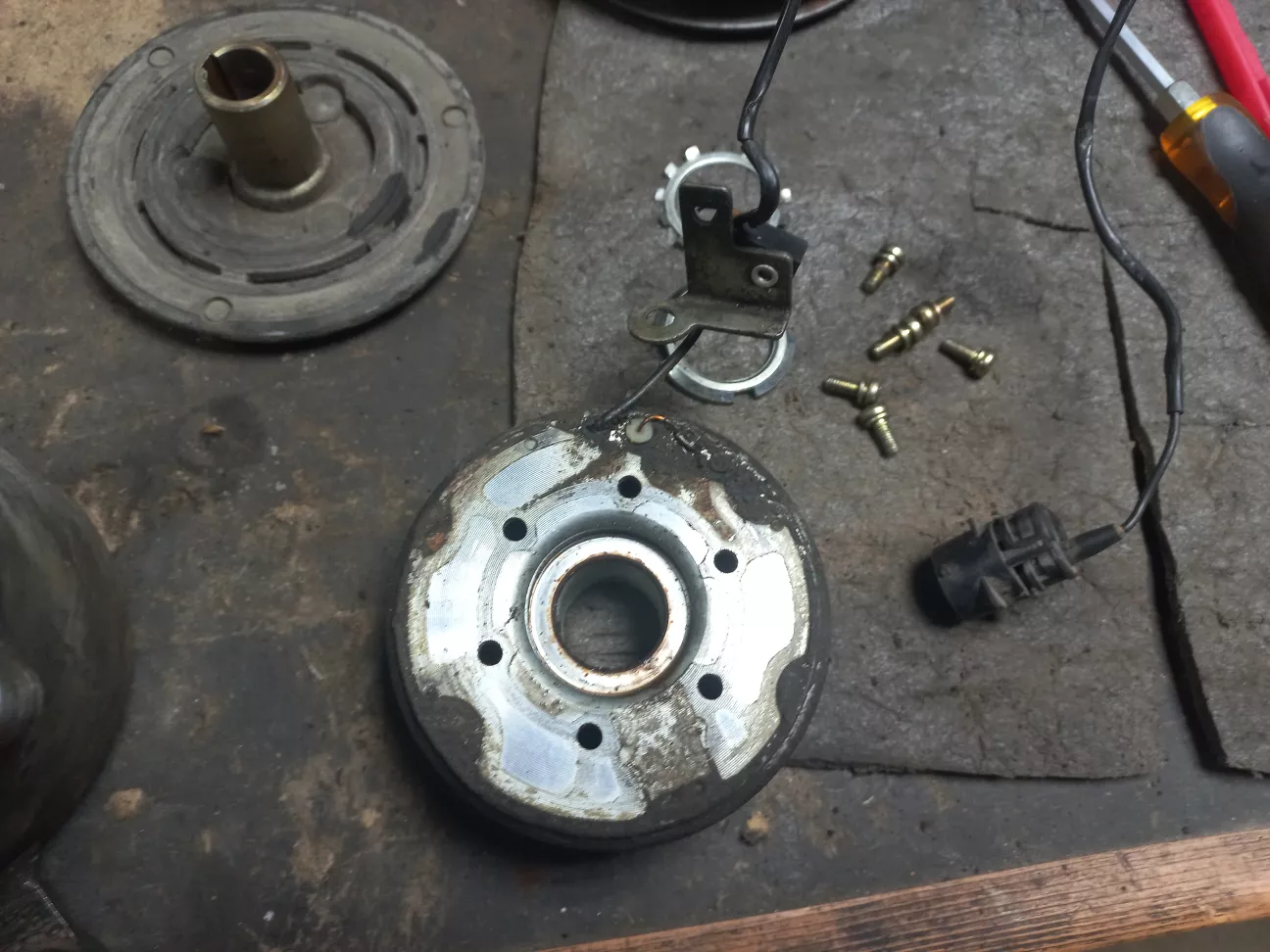

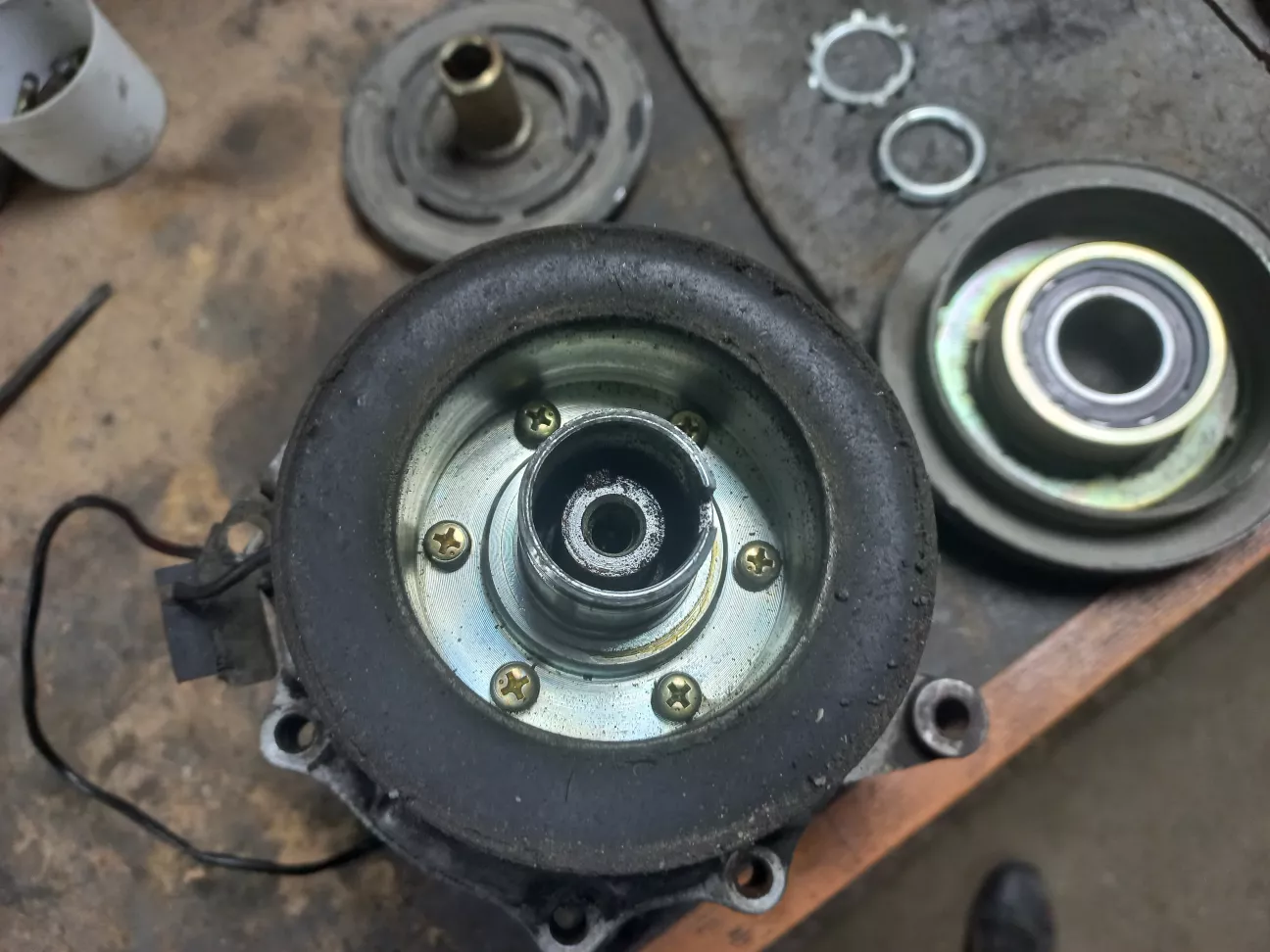

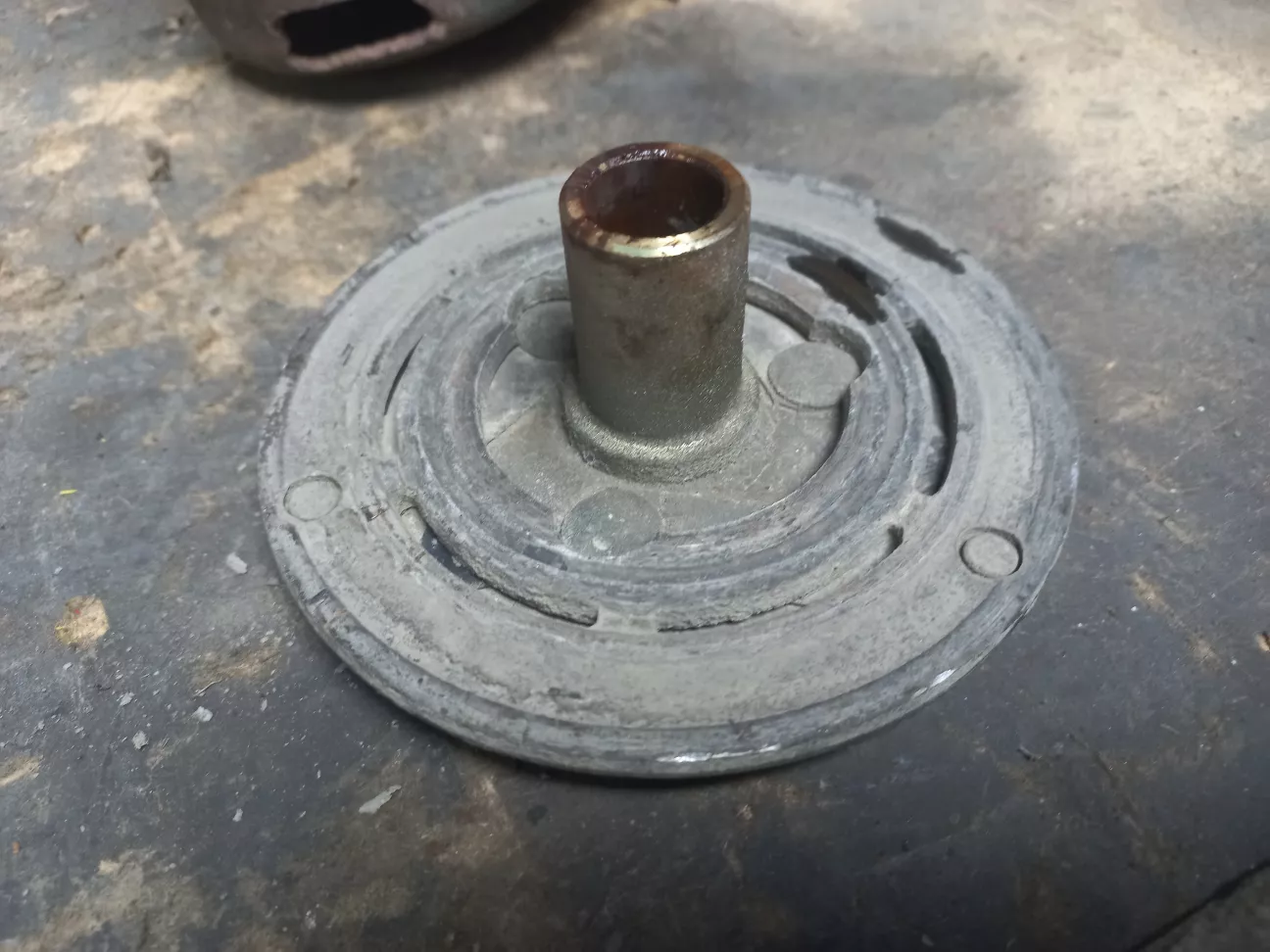

Відкручуєм і знімаємо електромагнітну муфту з проводкою.

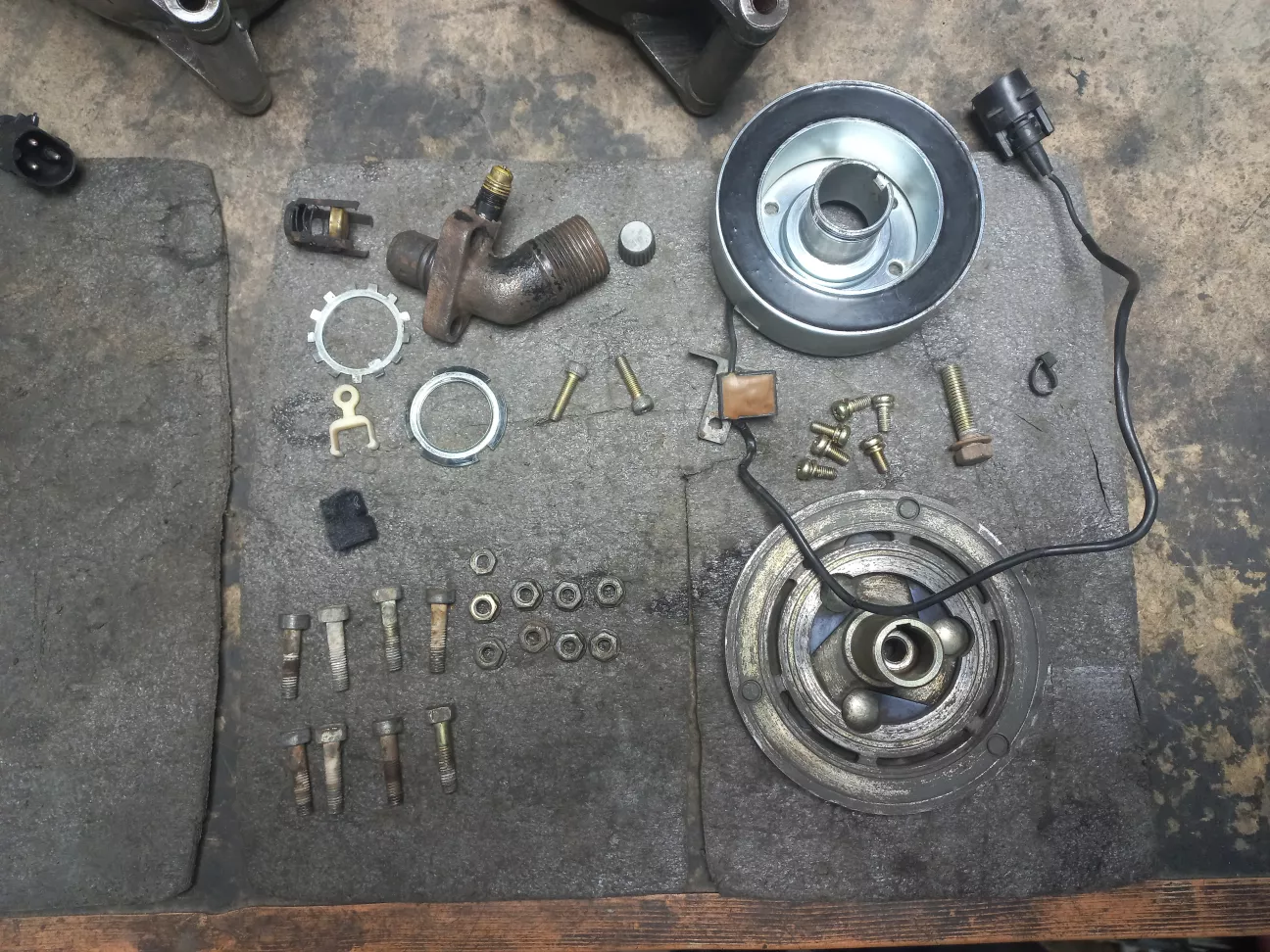

Тепер можна відкрутити 4 болта.


Але вони ДУЖЕ сильно затягнуті! Тому на цьому розбірка трохи призупинилася...



Відкрутилися ці болти тільки ударним гайковертом.

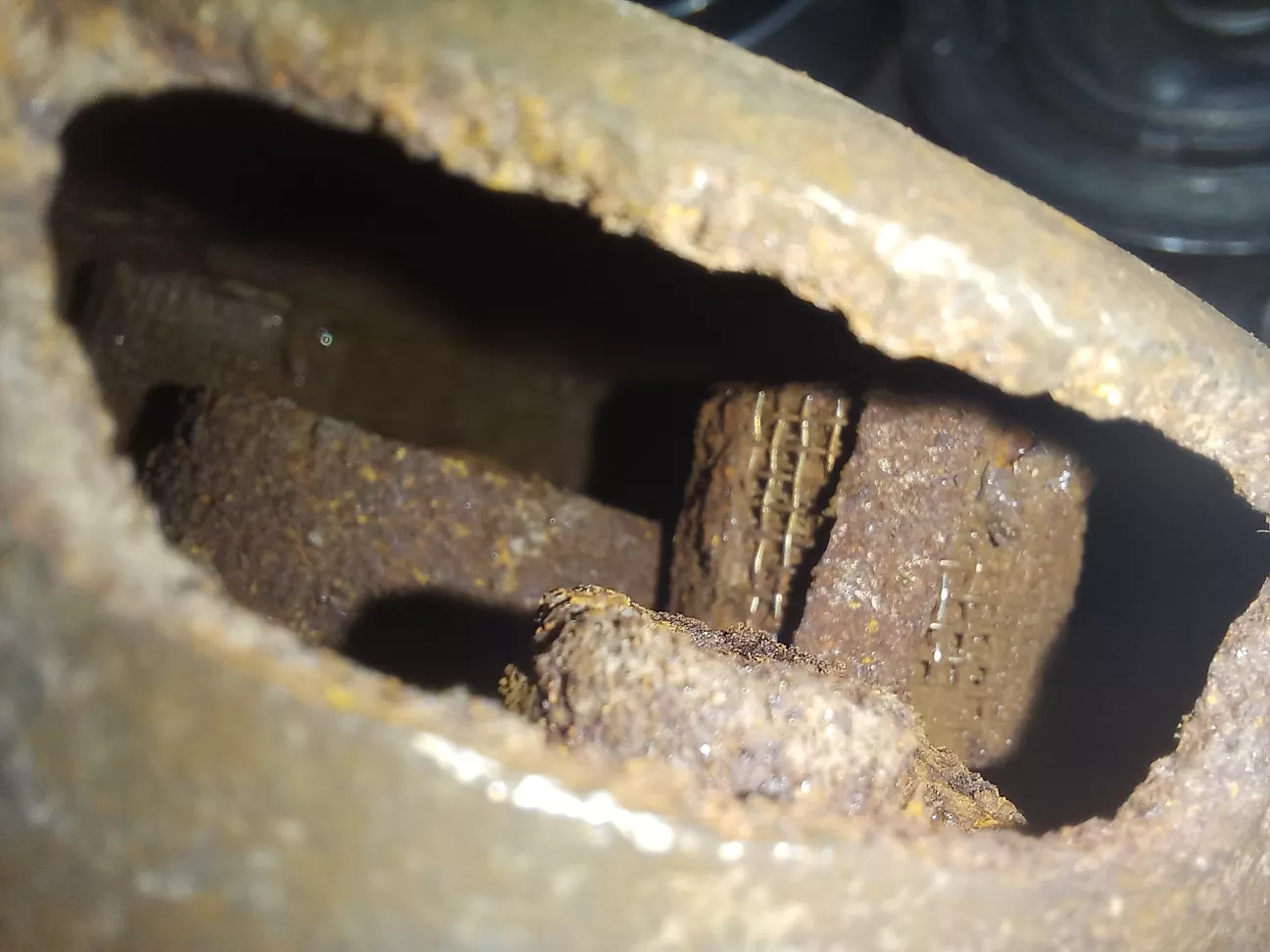

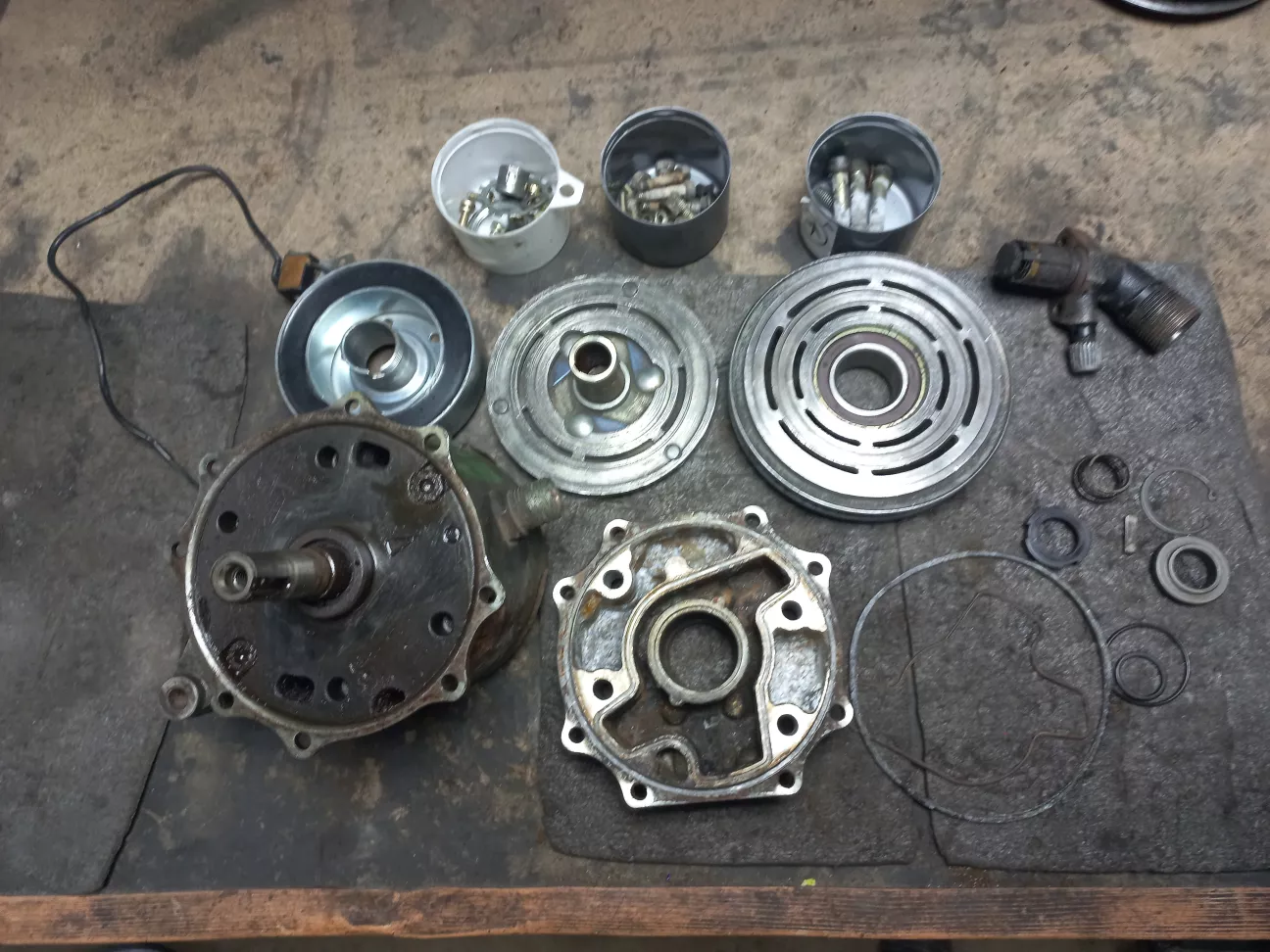

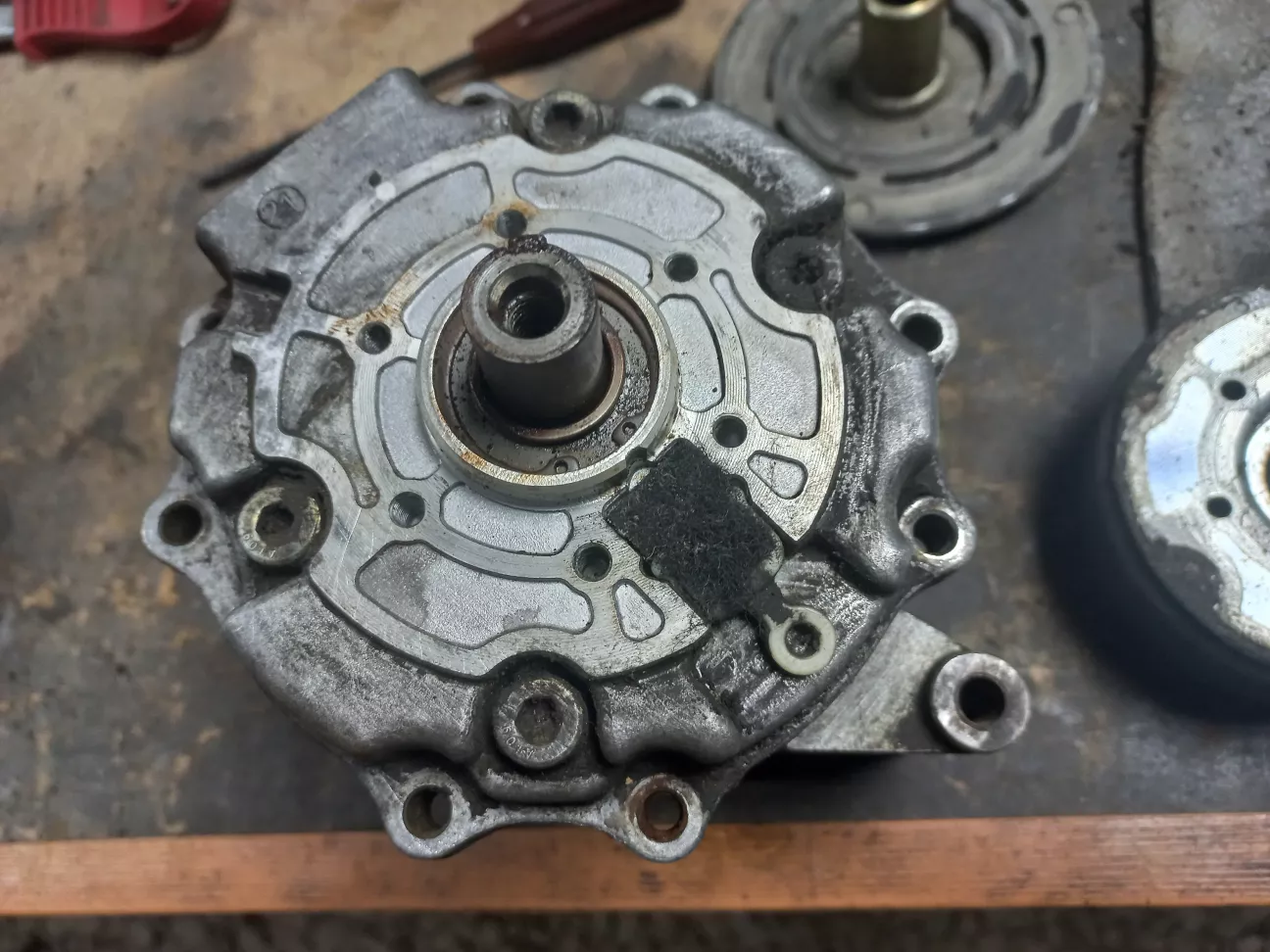

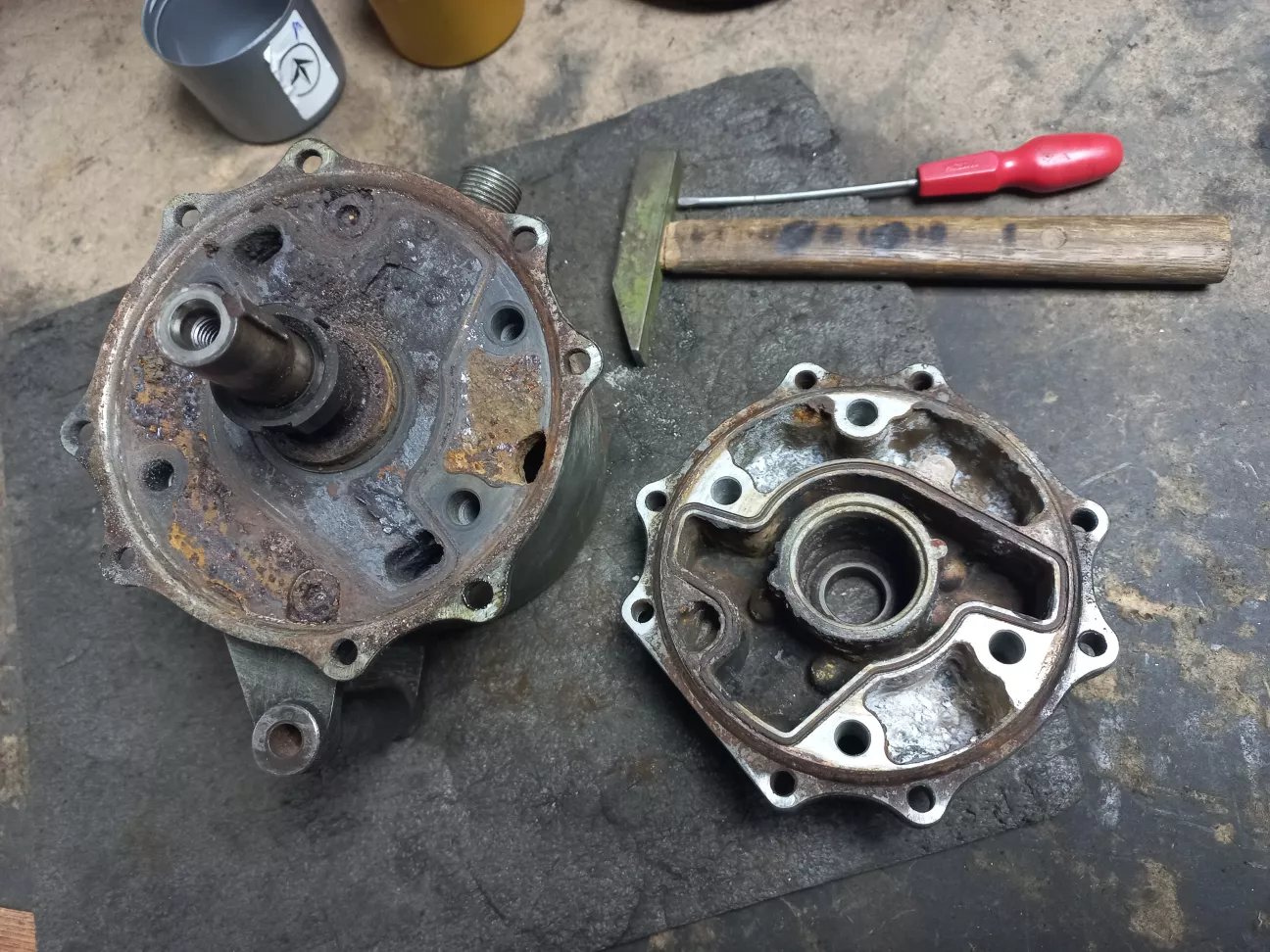

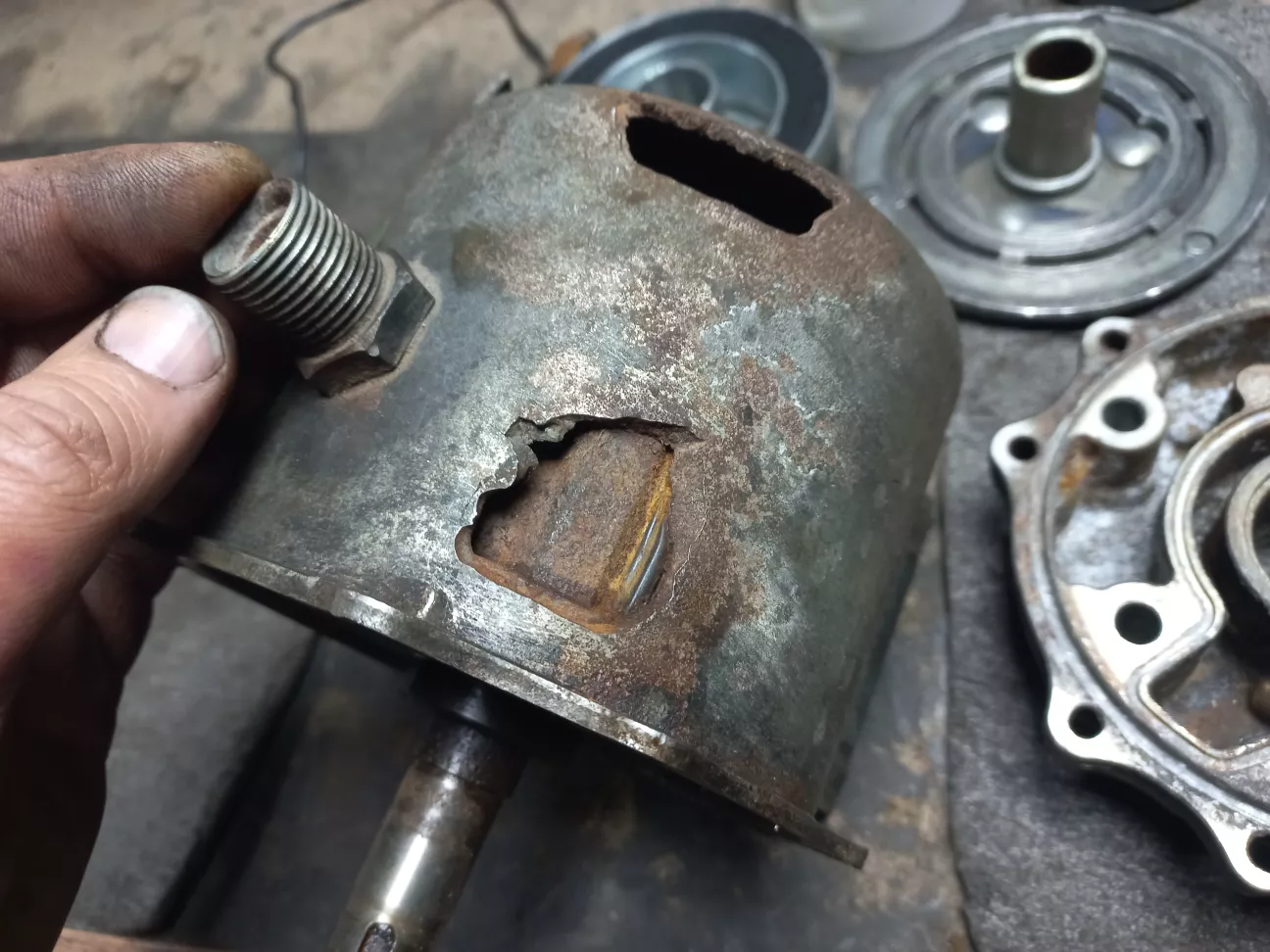

Знімаємо кришку і бачимо таку картину! )) В цьому випадку фахівці були праві на 100% )) Хоча, це було очевидно... ) Але ж тут вся суть в "тренуванні" ))

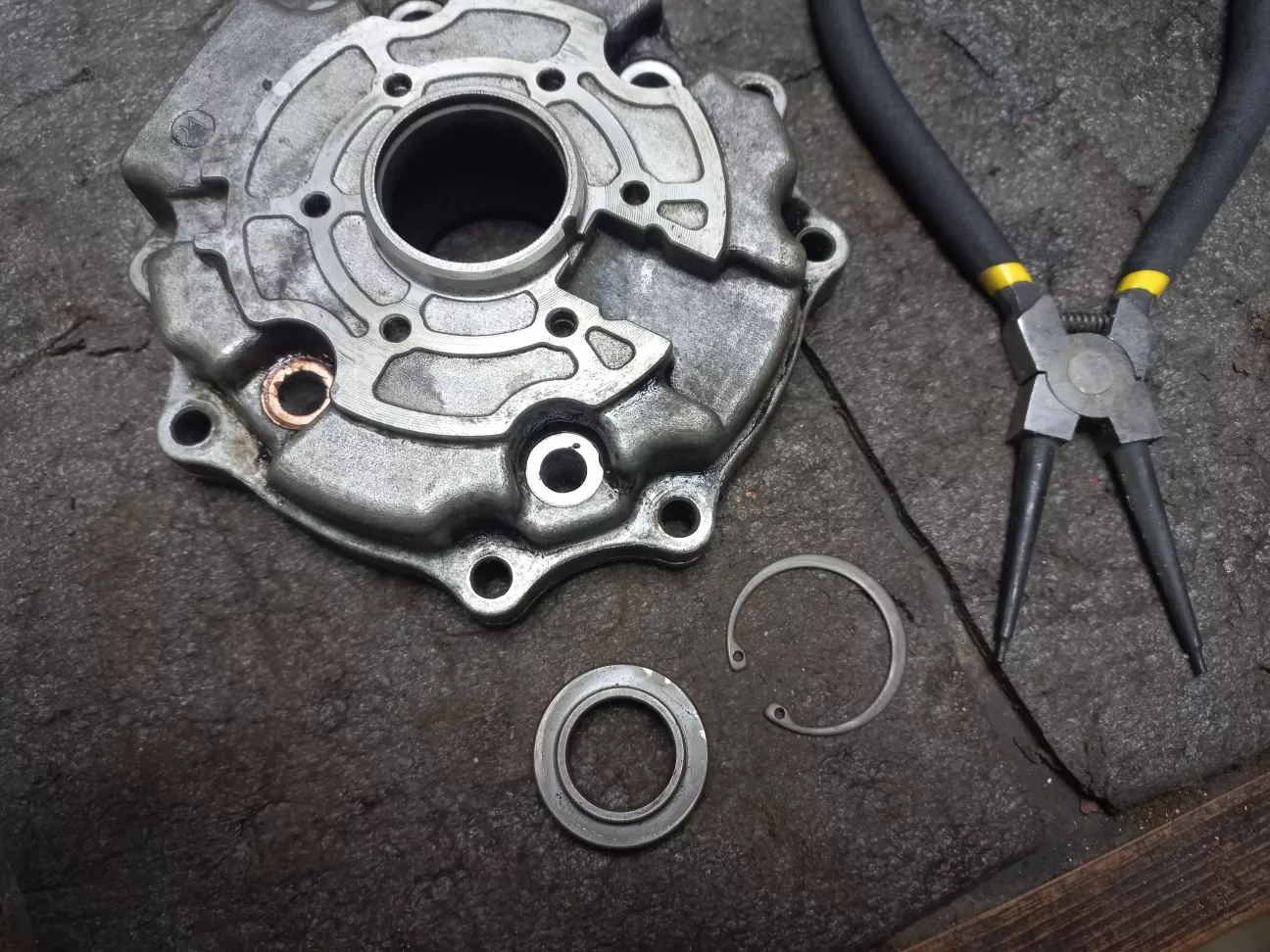

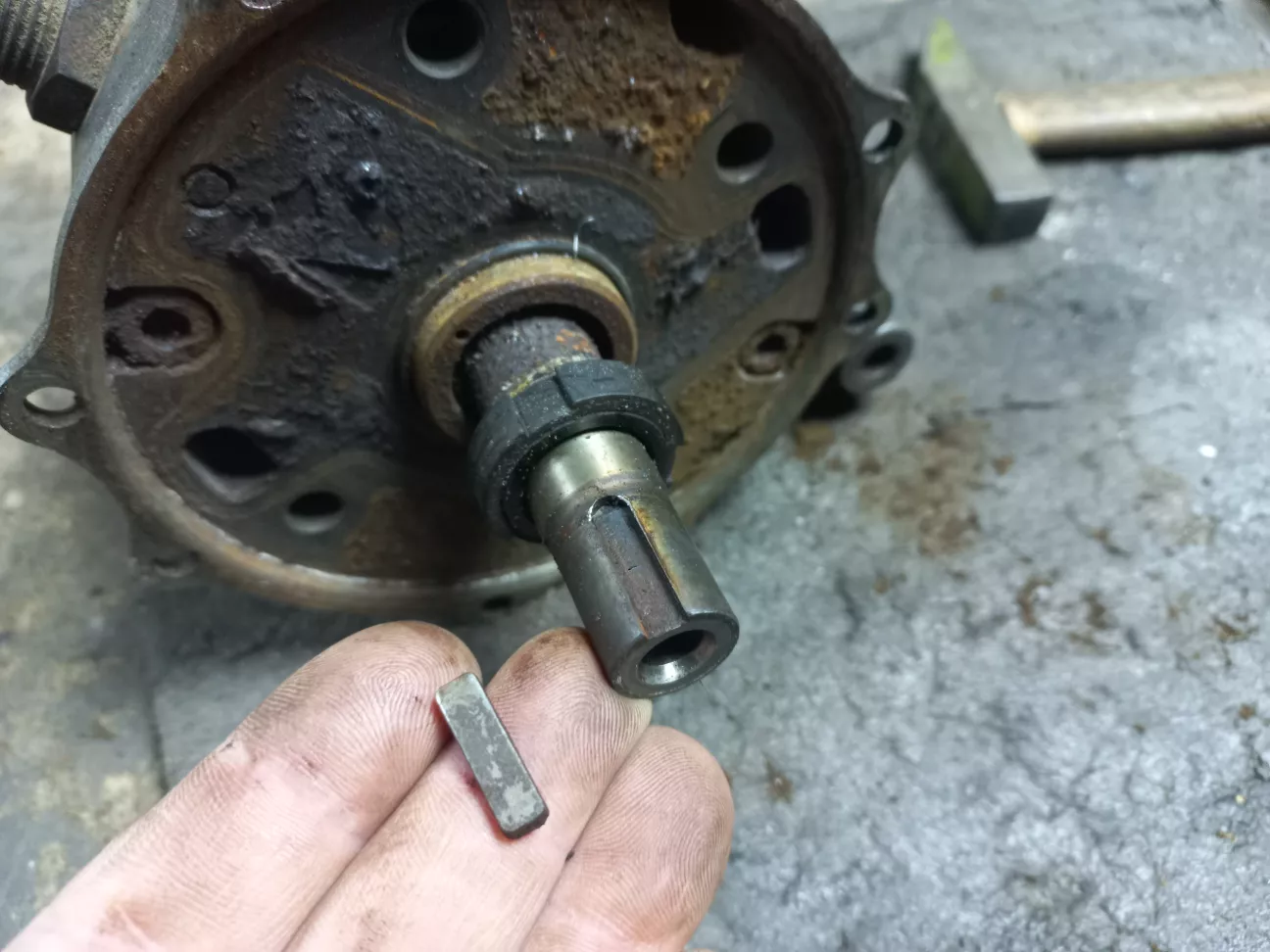

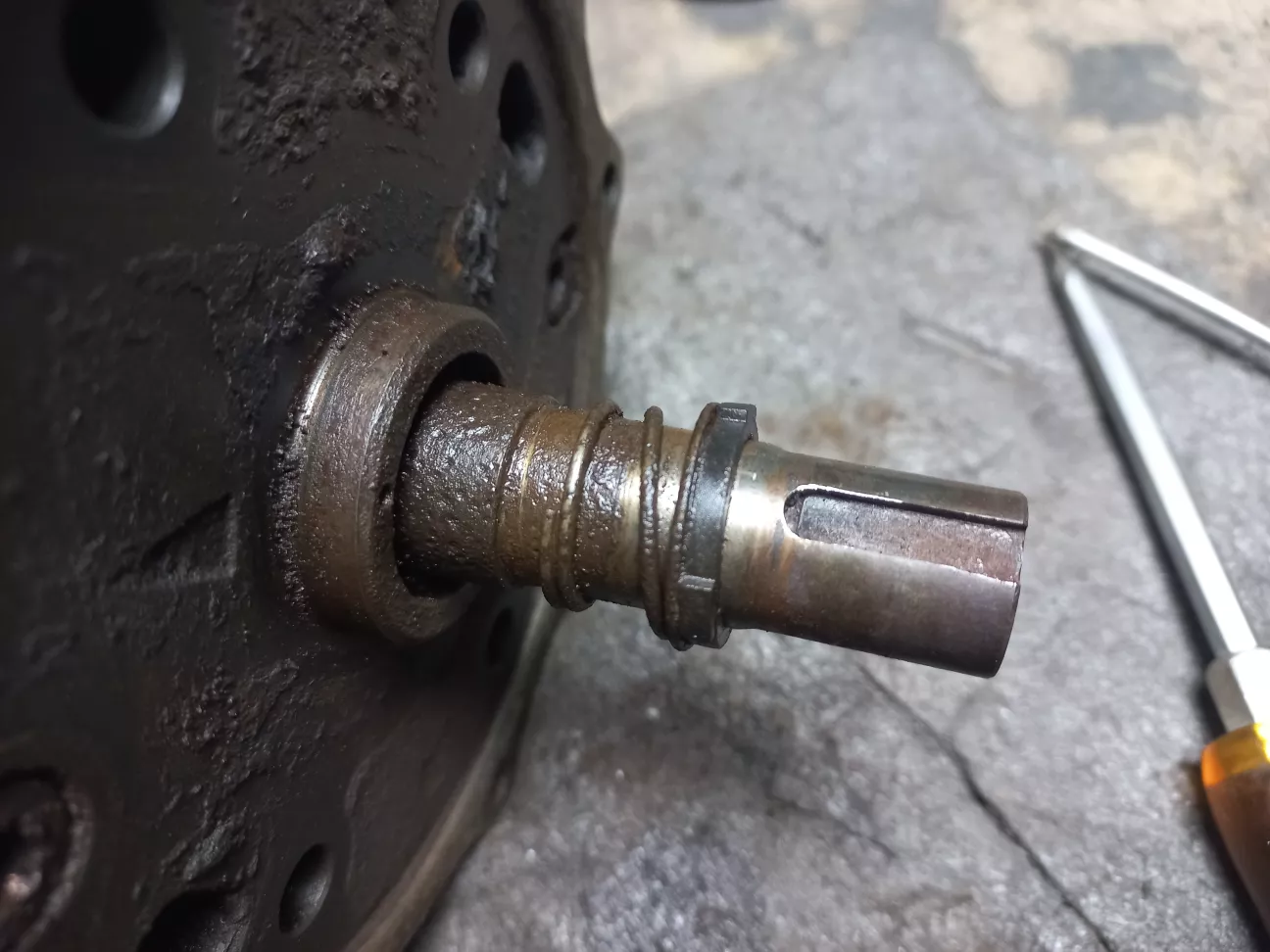

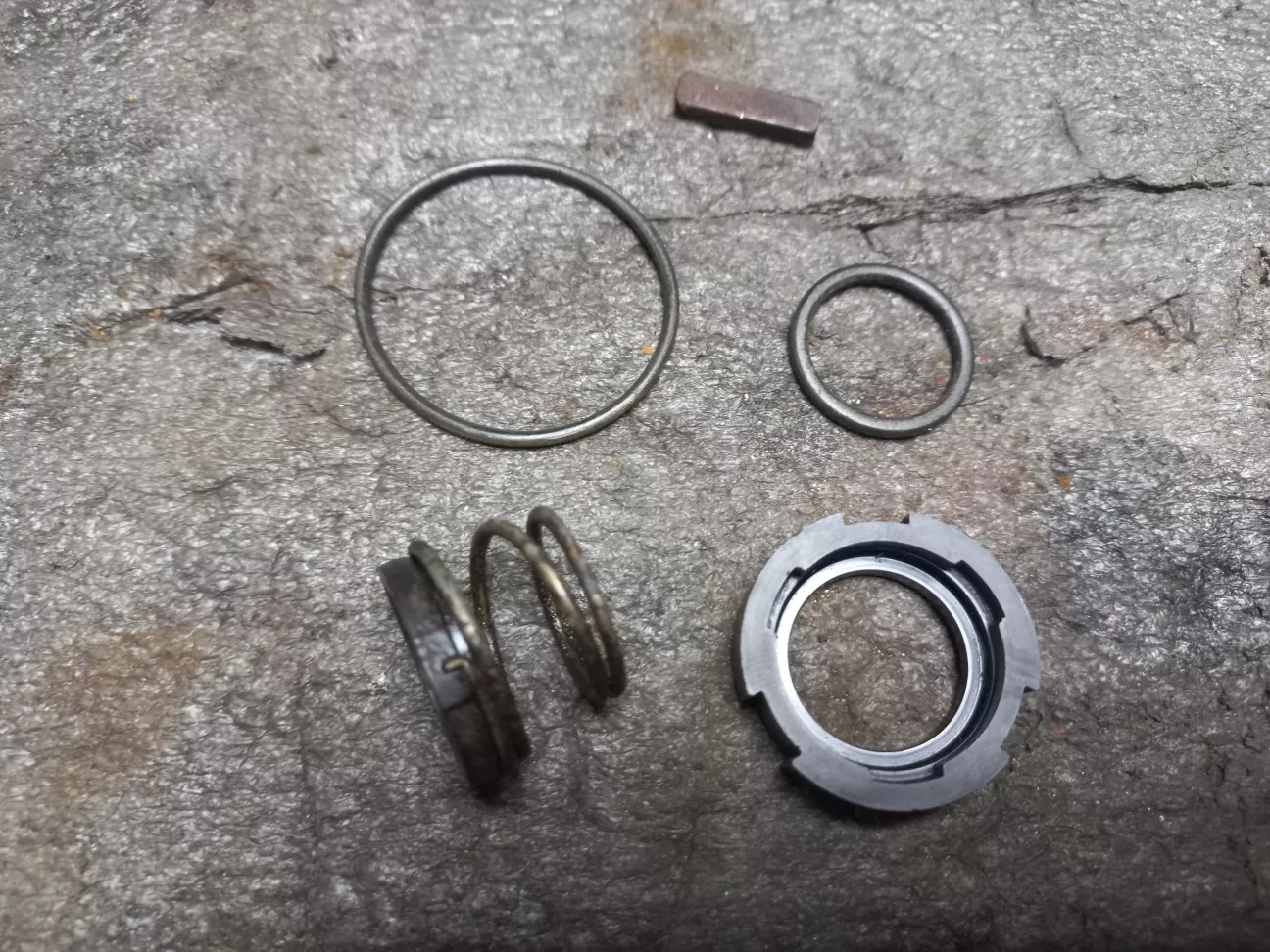

Вибиваємо шпонку та знімаєм сальник з ущільнювачами.

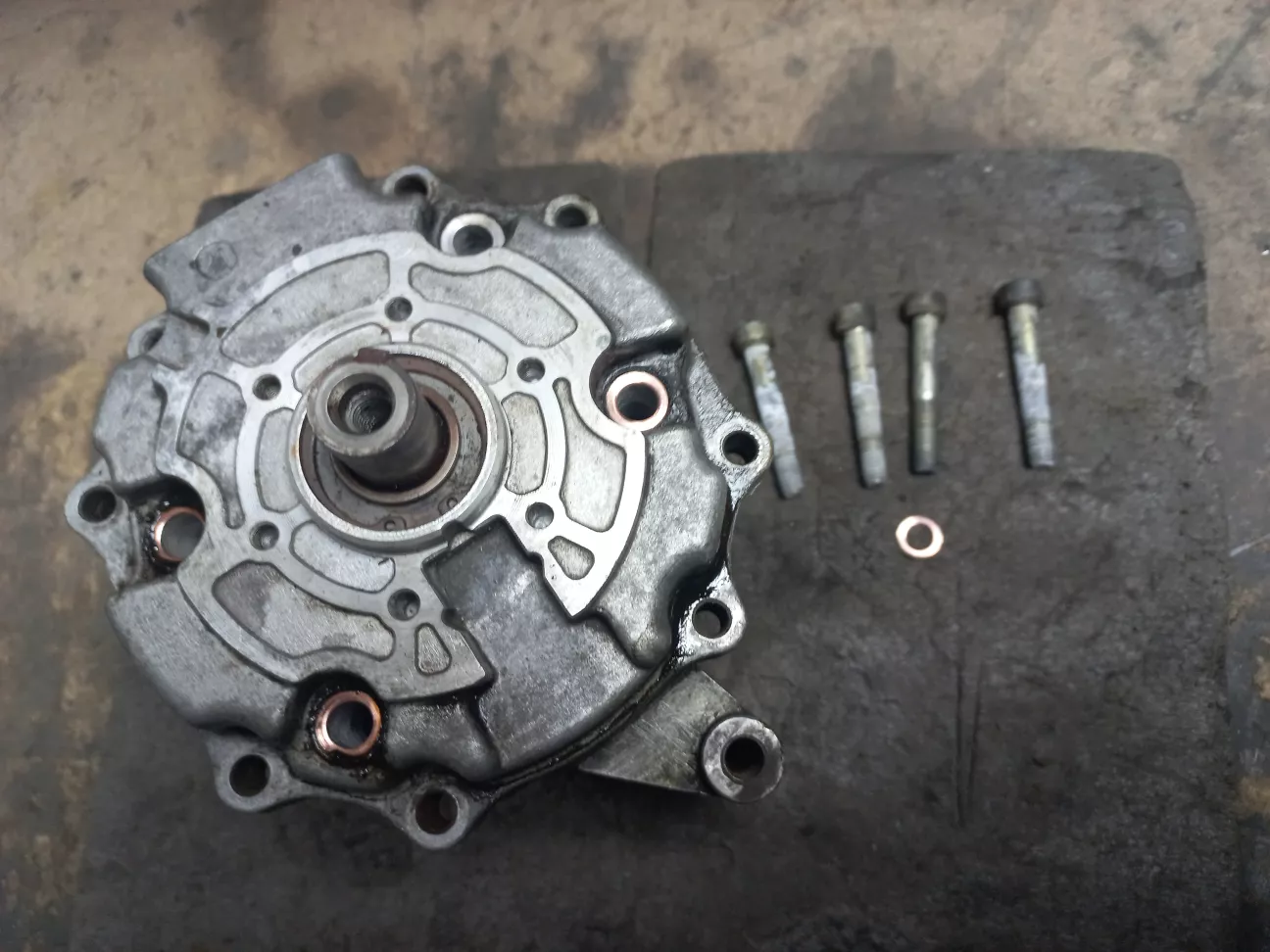

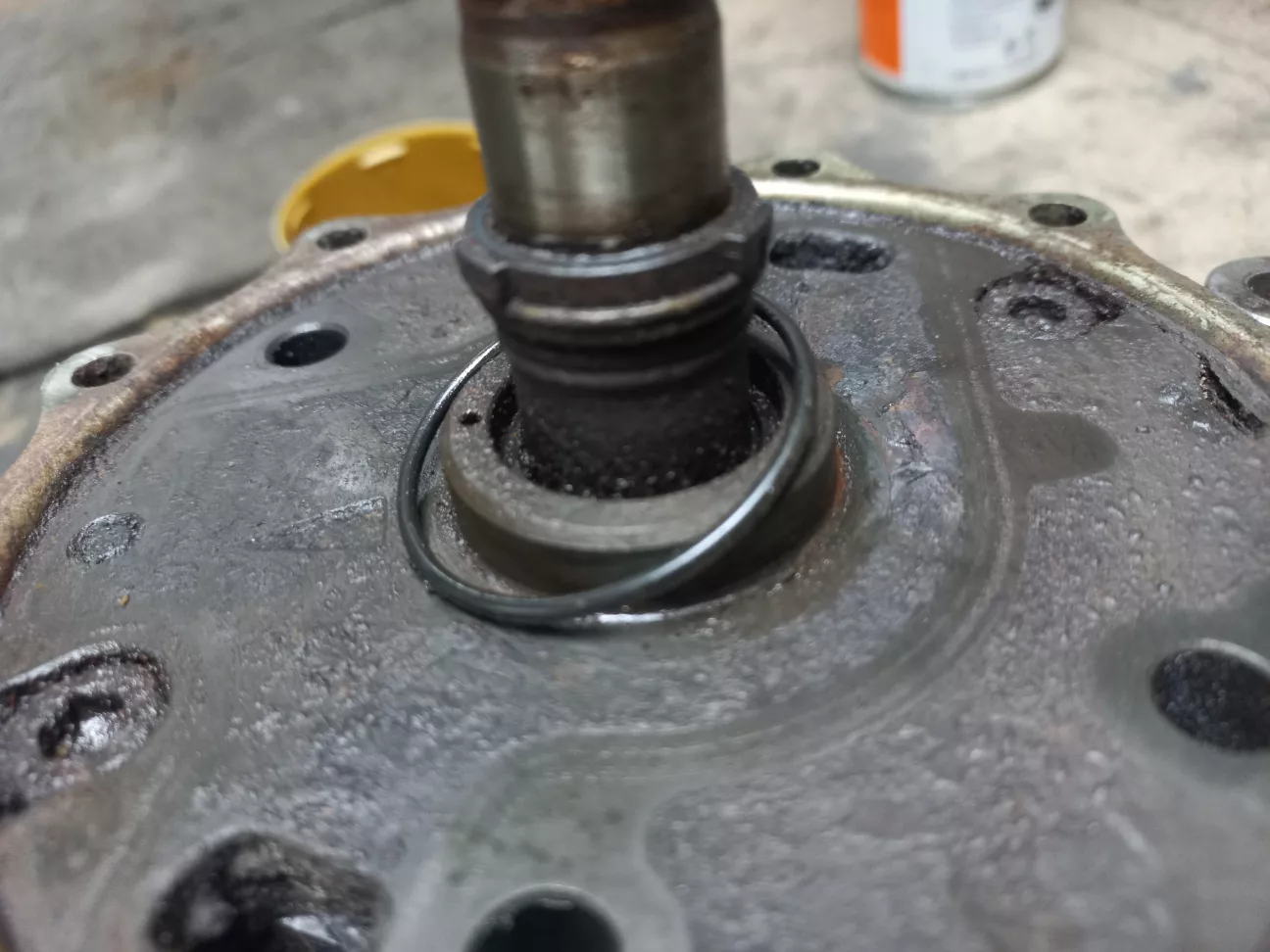

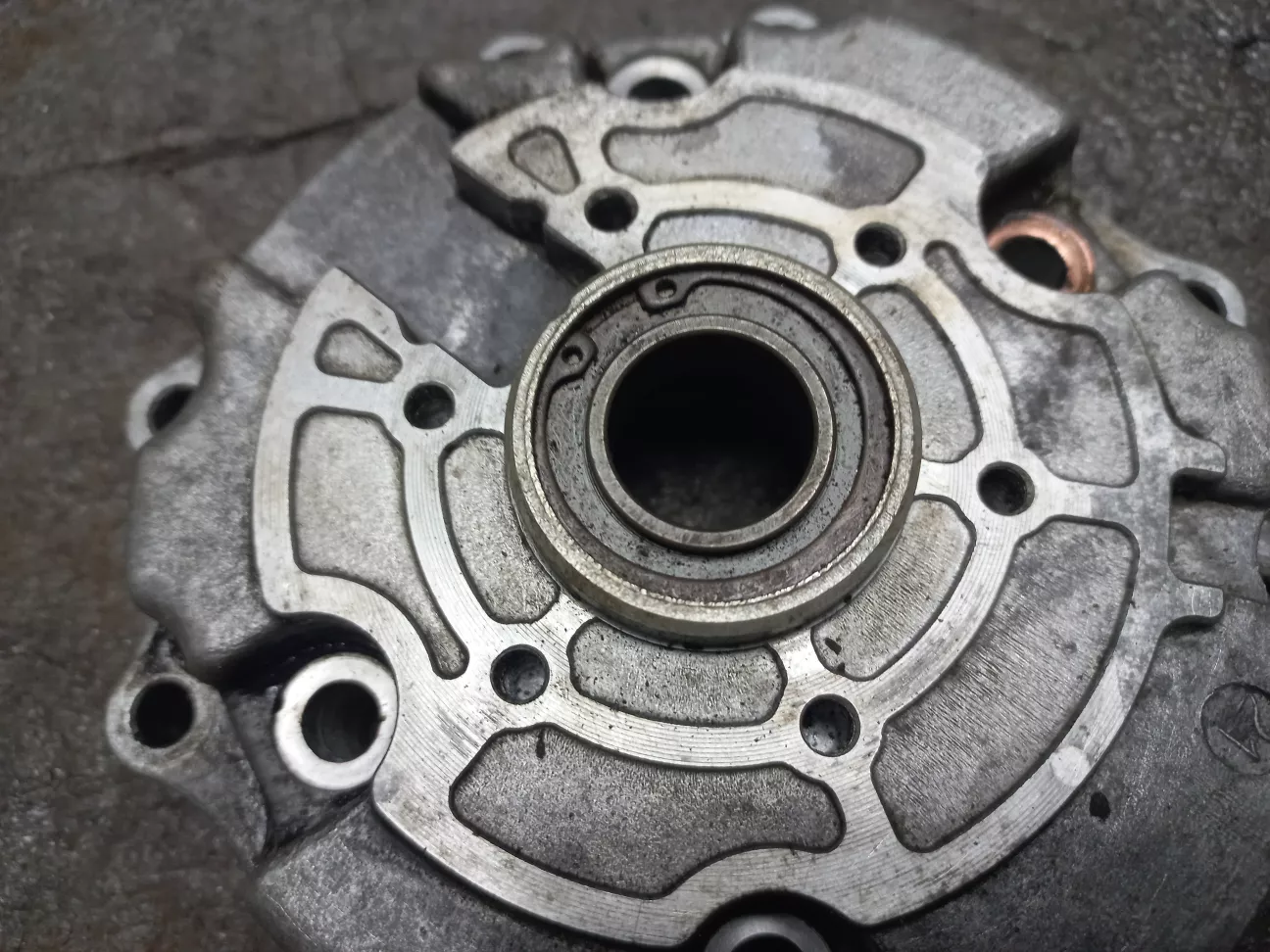

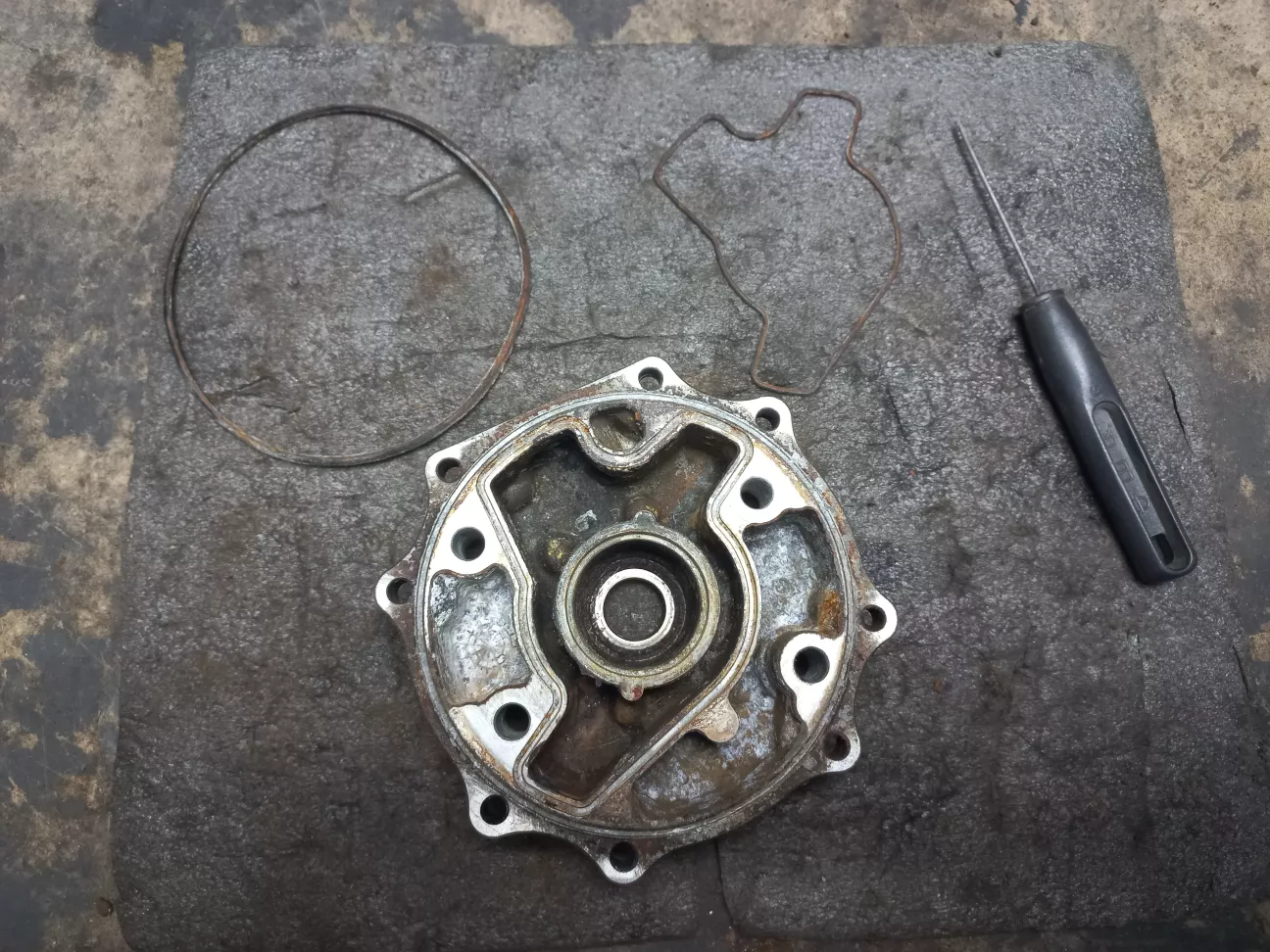

Виймаємо залишки ущільнювачів з кришки.

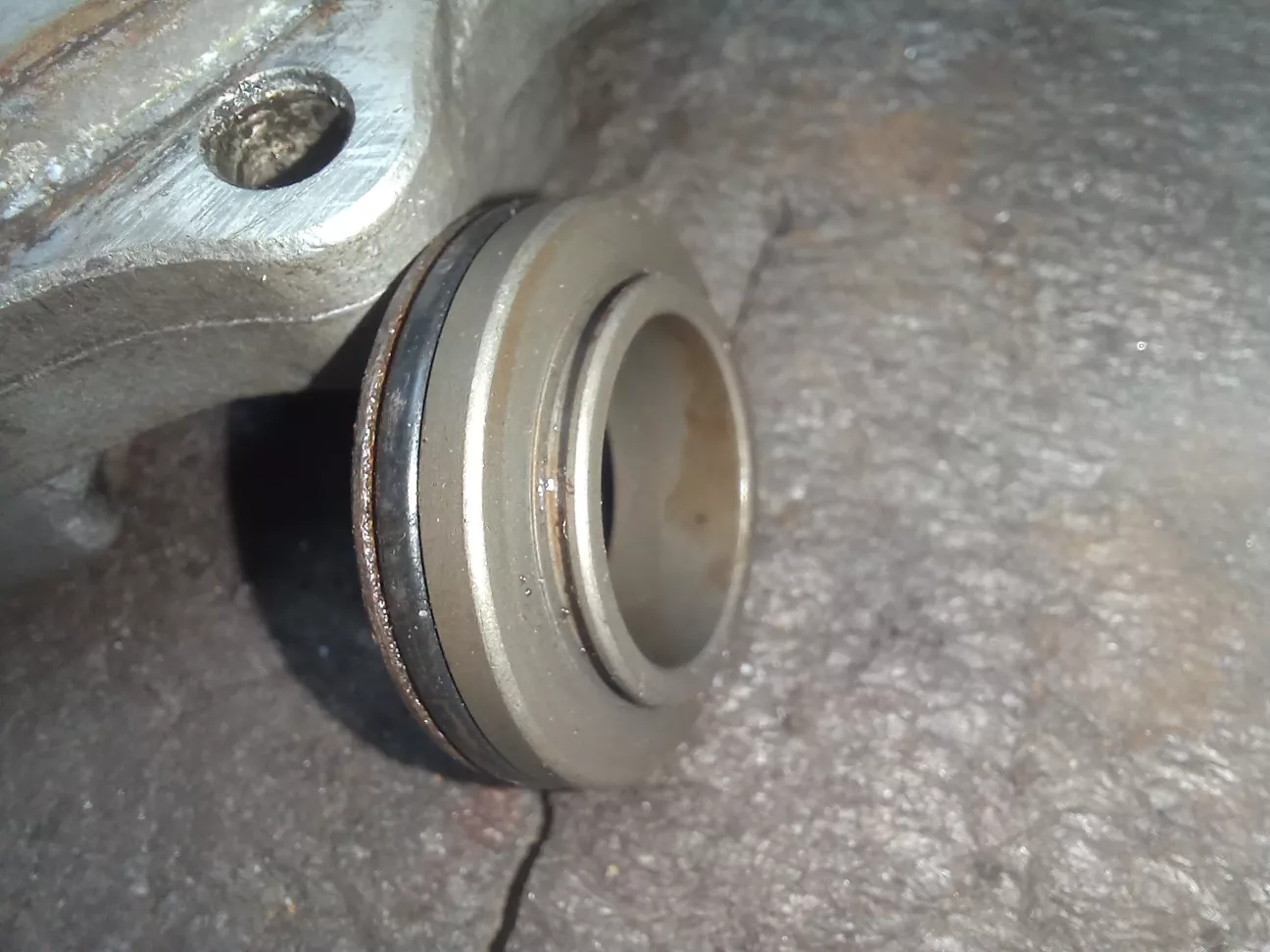

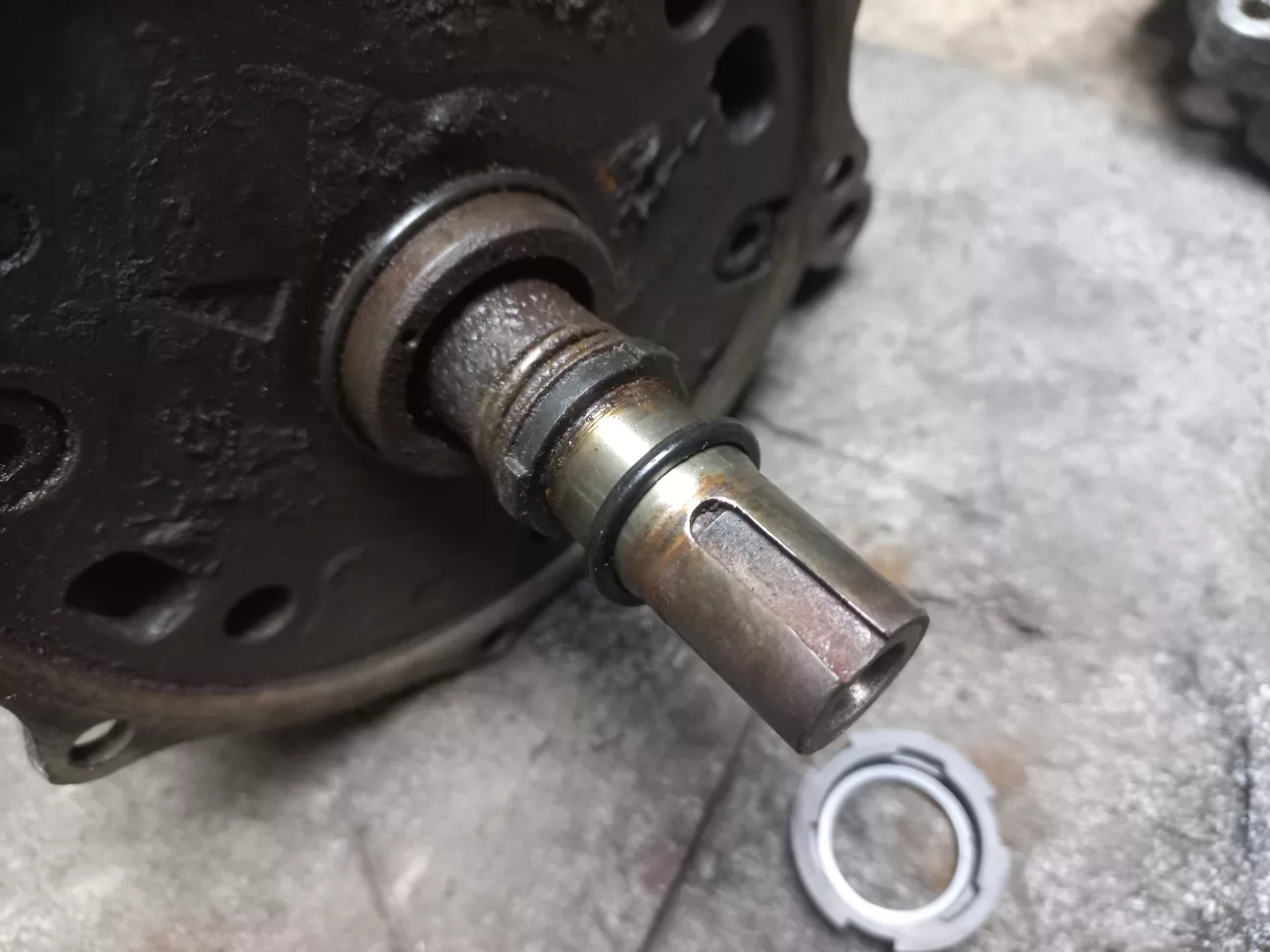

Знімаємо втулку з кришки.



В ній також є ущільнювач.


На цьому "тренування" завершується.


Подальша розбірка можлива, хіба, що за допомогою "болгарки"! ))





Але це вже не має сенсу.
Тим більше, що я все-таки знайшов нормальні звіти по ремонту такого компресора на старих американських форумах.
Наступного разу буду розбирати вже робочий компресор.
