олдскульна магнітола

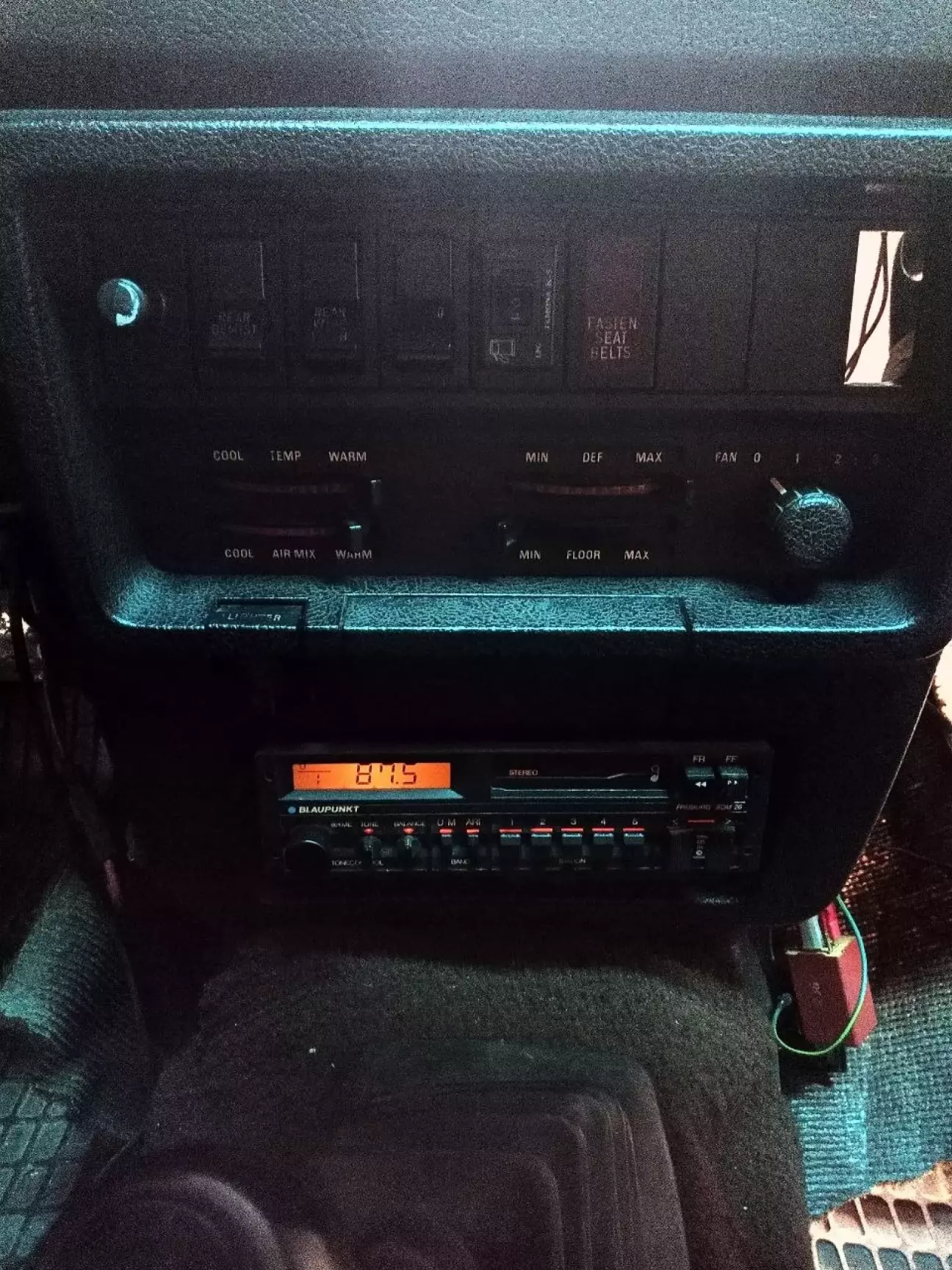

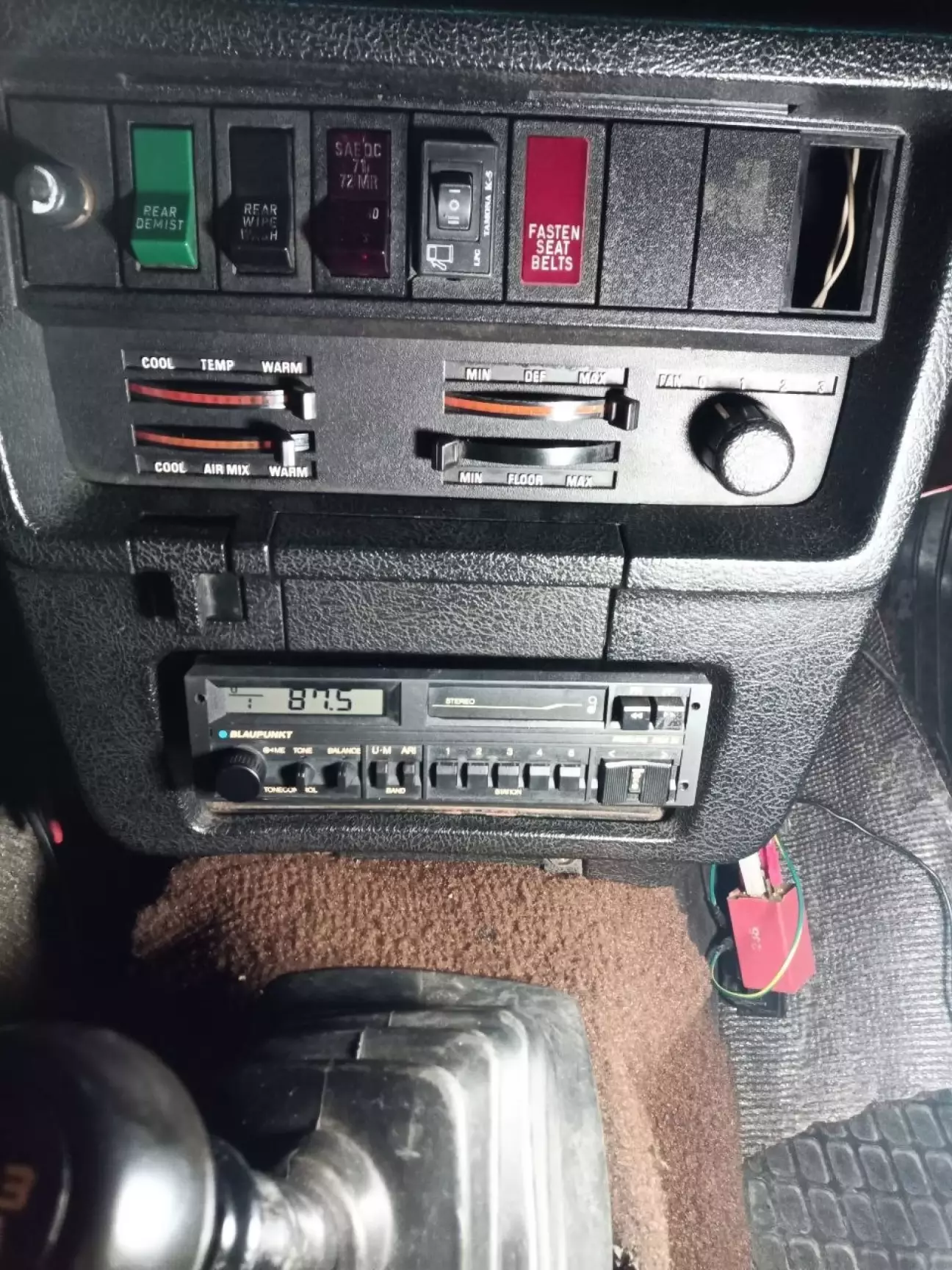

хотів собі стару магнітолу,але додати до неї блютус.в минулому році пощастило вихопити blaupunkt_freiburg sqm 26

що зробив з нею:

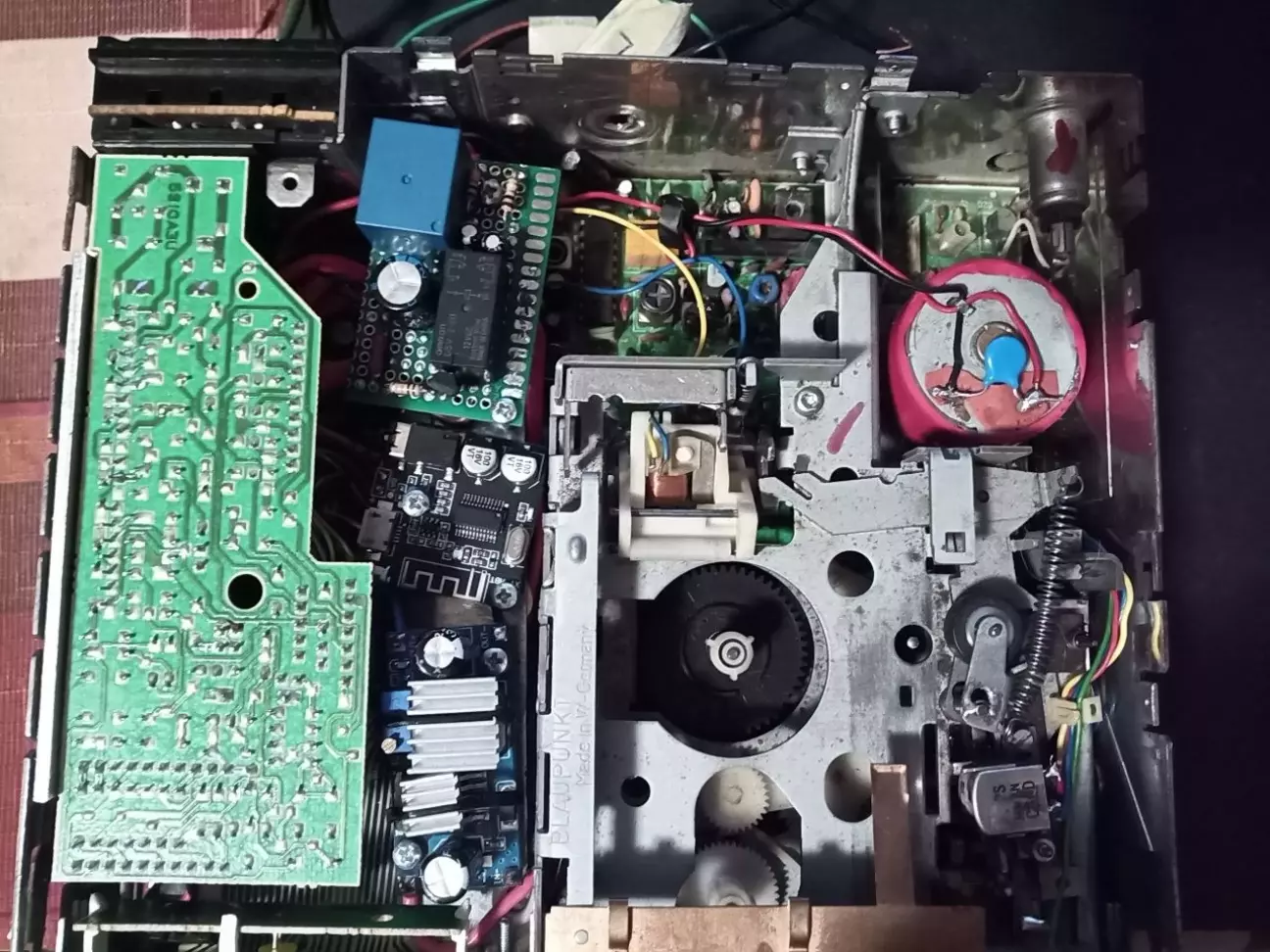

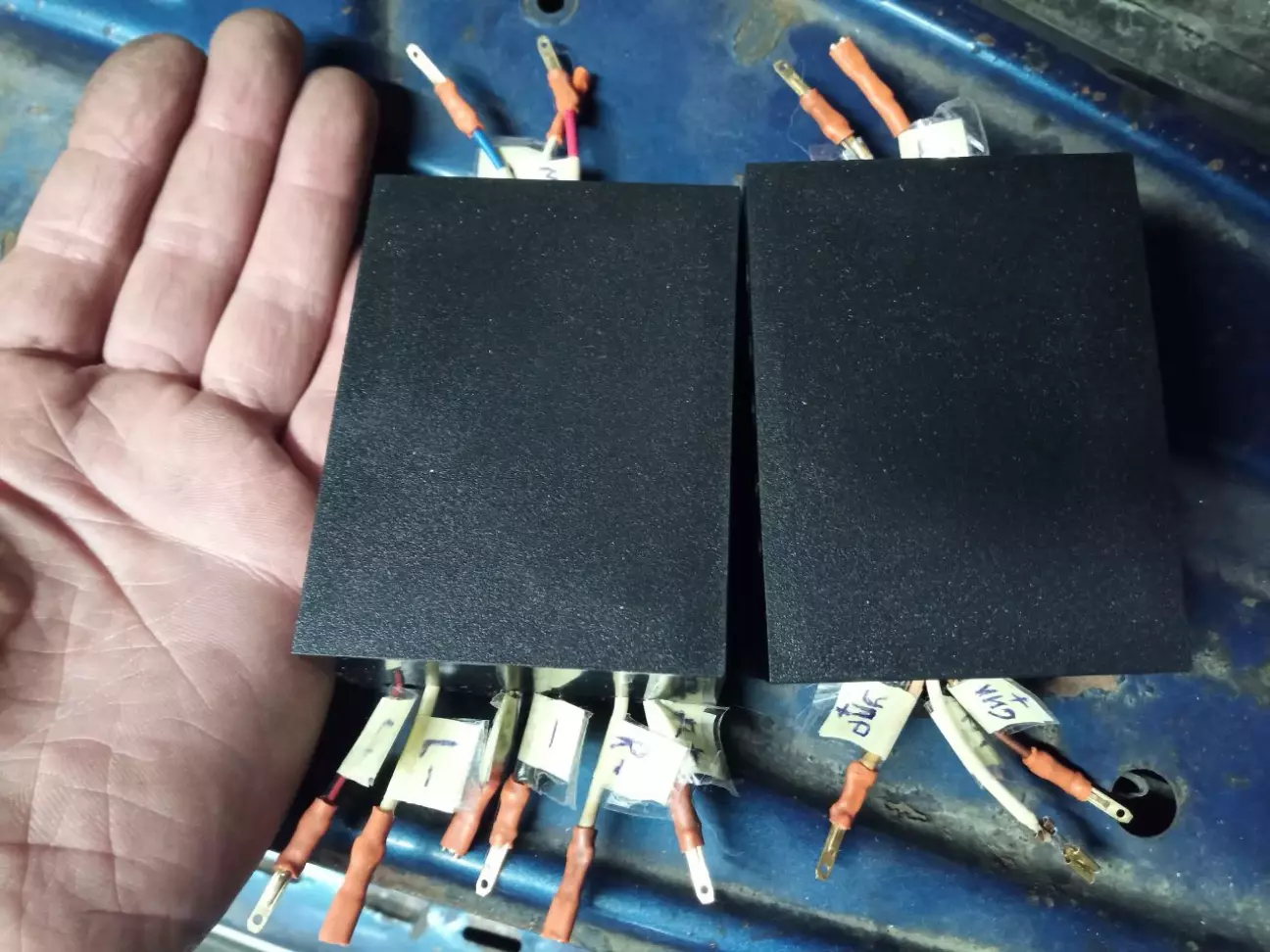

заміна всіх конденсаторів на касетному тракті(електроліти,керамичні,плівковіе),заміна предпосилювача,змінення коэфіциенту посилення,переборка регулятора тональності(один канал згорів,нових саме таких не існує у продажу.придбав з таким-самим номіналом і розібрав,узяв звідти реостатні пластини,допілив їх і вставив у корпус старого),виніс доріжки після предпосилювача на зовнішній посилювач,чистка касетной головки та регулювання азимуту,заміна іскрогасячого конденсатора на моторчику лентопротягу,заміна частини конденсаторів на платі радіомодуля(не тягнув на великій гучності),заміна половини электролітичних конденсаторів по основній платі,встановлення ферітового кільця на лінію живлення електромотора,встановлення блютуса,модуля DC-DC понижаючого претворювача і двух релюх(реле ввімкнення живлення блютуса по кнопці і реле перемикання звукових каналів між радіо/касетою та блютусом,при цьому перемикання реалізовано з затримкой,щоб блютус встиг ініціалізуватися та зарядити вихідні конденсатори,та не було хлопка у динамиках при перемиканні) всередині магнітоли на додатковій плаці,заміна підсвітки кнопок з білої на помаранчеву.встановлення окремого посилювача TDA7492 и DC-DC перетворювача збільшуючого,чтоб стабільно живити підсилювач 19 вольтами, в окремих боксах.при цьому на посилювачі замінені конденсатори та катушки індуктивності під роботу з 4 омними динаміками(с завода вони йдуть під роботу з 6 омними)

посилання на відео,не знаю чи відкриється,пишіть якщо ні-закину кудись в інше місце

https://t.me/c/2371791013/433443
