Доработка шилда Venator.

Доброго времени суток. Запись чисто теоретическая, однако эти мысли войдут в мой проект, который пока озвучивать не буду. Он на стадии разработки, и не понятно когда и получится ли вообще. Но возможно кому то придется по нраву.

Все кто желает себе собрать данную панель приборов приходилось сталкиваться с такой штукой, как полярность датчиков. Об этом и я и Frud уже писали. Однако именно об этом и пойдет речь.

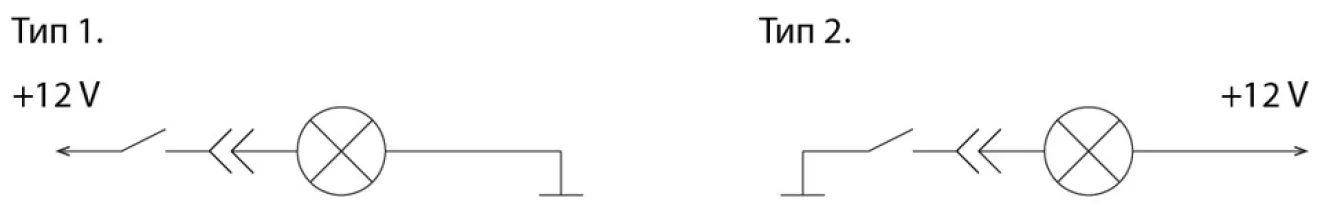

Думаю стоит повториться, что в автомобиле есть два типа датчиков. Одни свой провод подключают к +12В, вторые садят на массу.

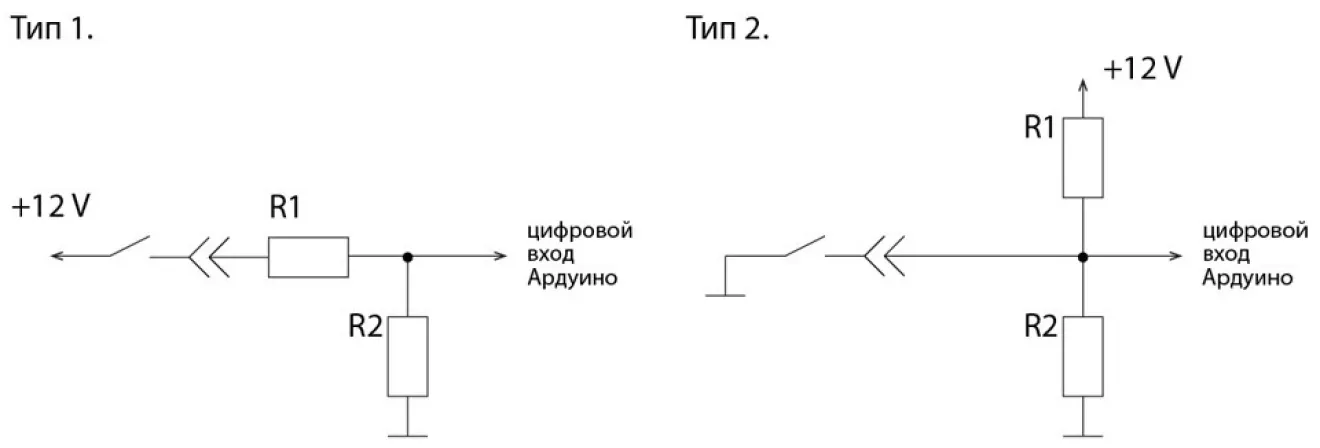

Соответственно для чтения датчиков — Arduino необходимо подключать к ним по разным схемам.

В бортовом журнале я так же писал как дорабатывал доставшийся мне оригинальный, но устаревший шилд Venator. Дело в том, что разработчики распаяли все входы одинаково по первому типу. Хотя и заготовили немного под второй тип — перепаивать немного проблематично.
И вот осинила меня гениальная мысль! Можно же сделать на шилде входы универсальными. Тогда простой пользователь переместив перемычку сможет выбирать нужное ему подключение. Благо компоненты стоят очень дешево.

Мне пока что пришла в голову только одна мысль.

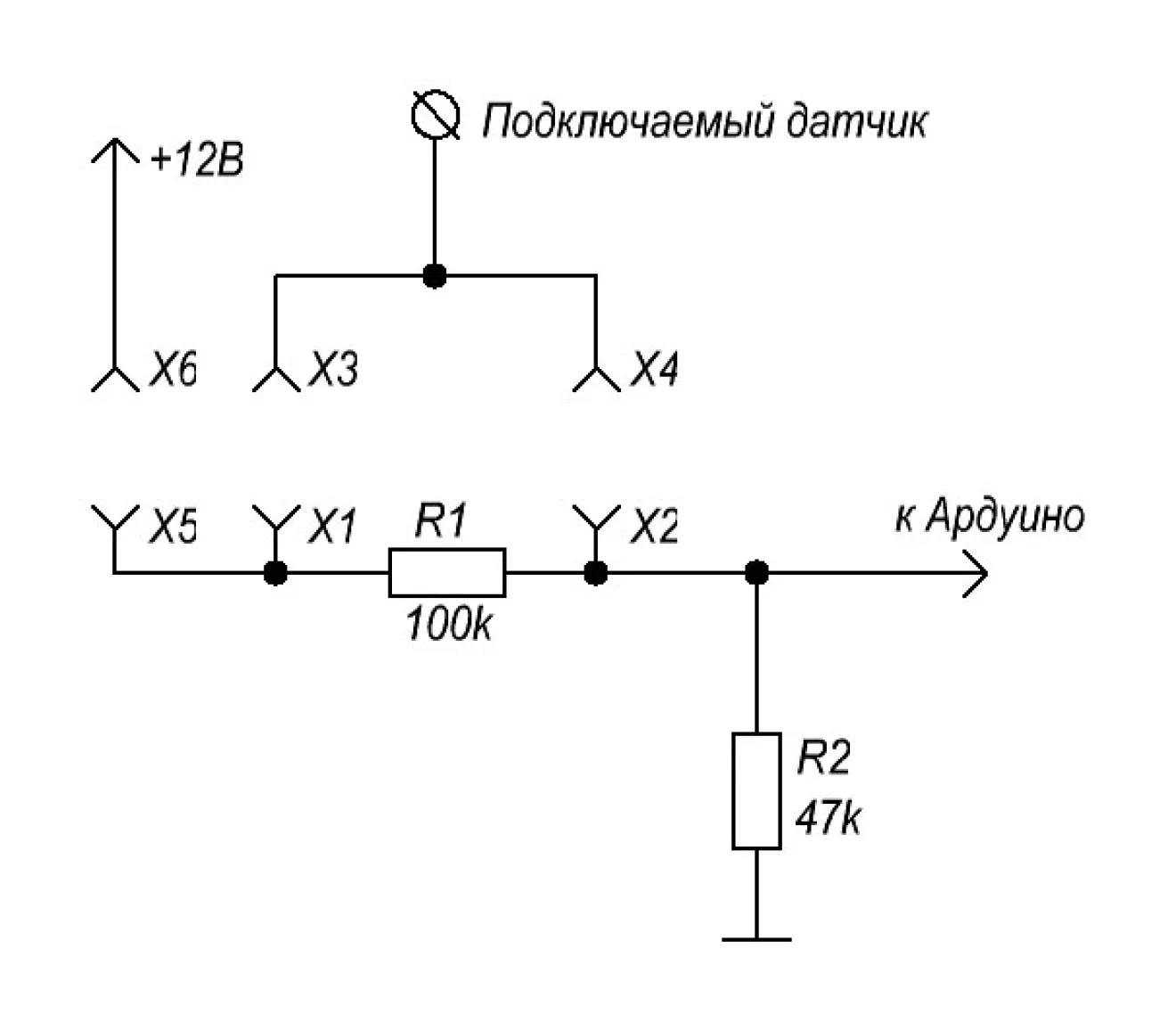

Значит по схеме выходит так: Подключаем любой датчик в положенное ему место. Думаю все тот же разъем ATX материнской платы. Подключаем плюсовую клемму от батареи к общей шине +12В. Теперь нужно установить перемычку Х1-Х3 для датчиков 1 типа, оставив Х2-Х4 и Х5-Х6 разомкнутыми, или установить две перемычки Х2-Х4 и Х5-Х6 для датчиков 2 типа, оставив Х1-Х3 разомкнутой. Для пущего удобства можно вообще припаять переключатель в DIP корпусе.

К сожалению пока придумать как это сделать минимальным числом перемычек/переключателей — я не смог, но в принципе для моего проекта хватит и такого. Если у кого то есть идеи — поделитесь.

P.S. Важную роль играет размер и стоимость компонентов, а так же их энергопотребление. Потому установка тумблеров, транзисторов или кучи микросхем — сразу нет. Таких входов нужно до 48 штук. Если развести плату, поставить перемычки или переключатели еще можно, то заморачиваться прочим — просто нет смысла.
