Вітаю ✋
Так як зараз часи складні, постійне відключення світла, вирішив зібрати 12в акб, як для дому, так і для гаража пригодиться.
Маю аварійне освітлення будинку практично все від 12в, по всіх камнатах 12 вольтові світлодіодні стрічки, інвертор так само від 12в, роутер і онушкf, все це є чим живити, але хотів зробити щось більш ємне, яке працюватиме довго. Купляти готове без варіантів, по перше дорого, по друге, ніхто не знає що там буде в середині і як якісно все зроблено, китайці дуже часто роблять відвертий хлам, купа відосів на ютубі можна знайти цієї китайської красоти.
Загалом уся інформація нижче, кому цікаво, дивимося, може корисно буде.

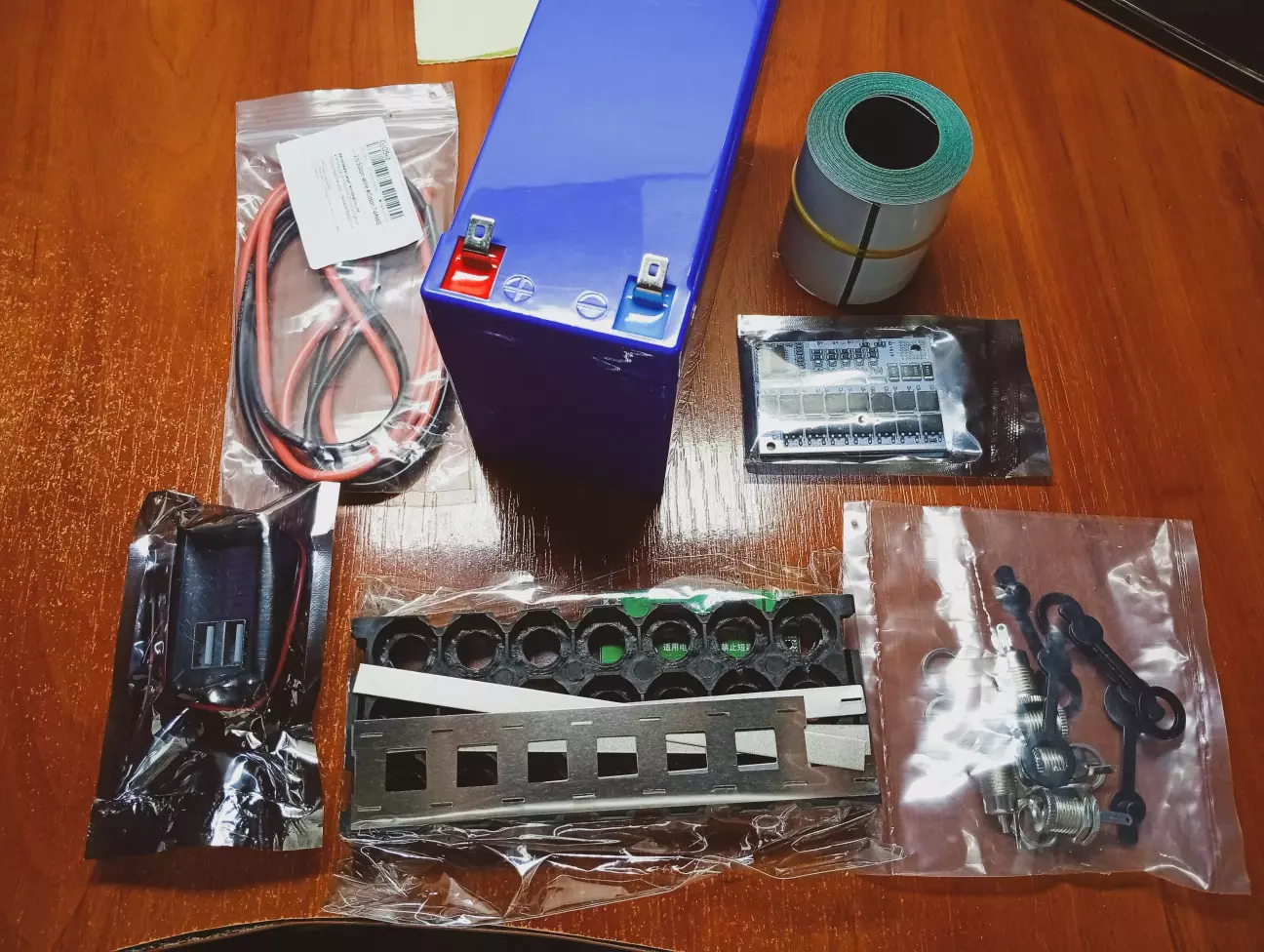

Було куплене на алі, тільки плата BMS буде зелена, комплектна 3s 40А

Було куплене на алі, тільки плата BMS буде зелена, комплектна 3s 40А



Новенькі акб 18650 Samsung INR18650 35E 3500 mAh

Новенькі акб 18650 Samsung INR18650 35E 3500 mAh


Збірка буде 3S 7P, тобто, нам потрібно 21шт.


Акб всі прийшли з абсолютно однаковою напругою, це добре

Акб всі прийшли з абсолютно однаковою напругою, це добре

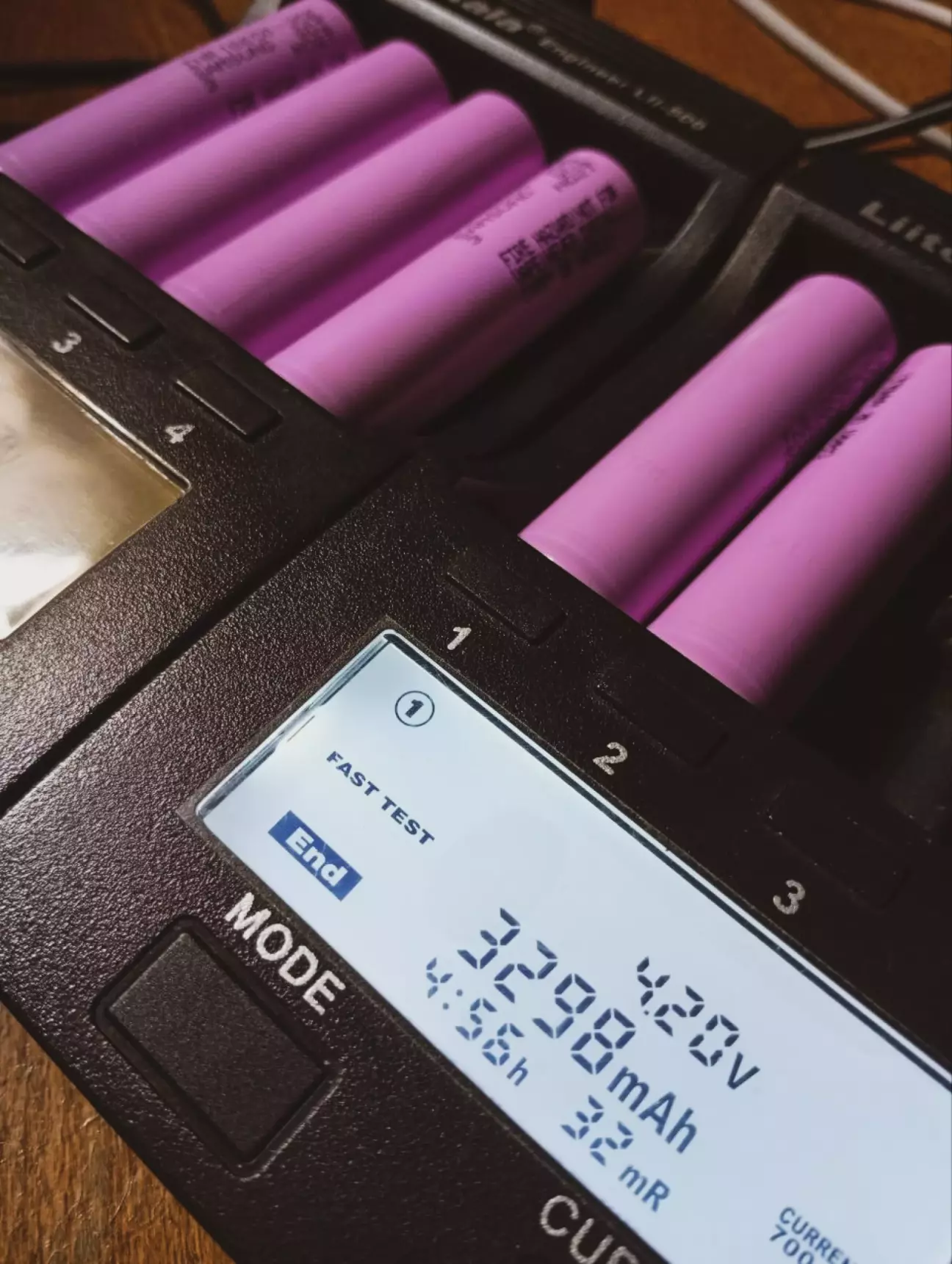

Тест на ємність

Тест на ємність

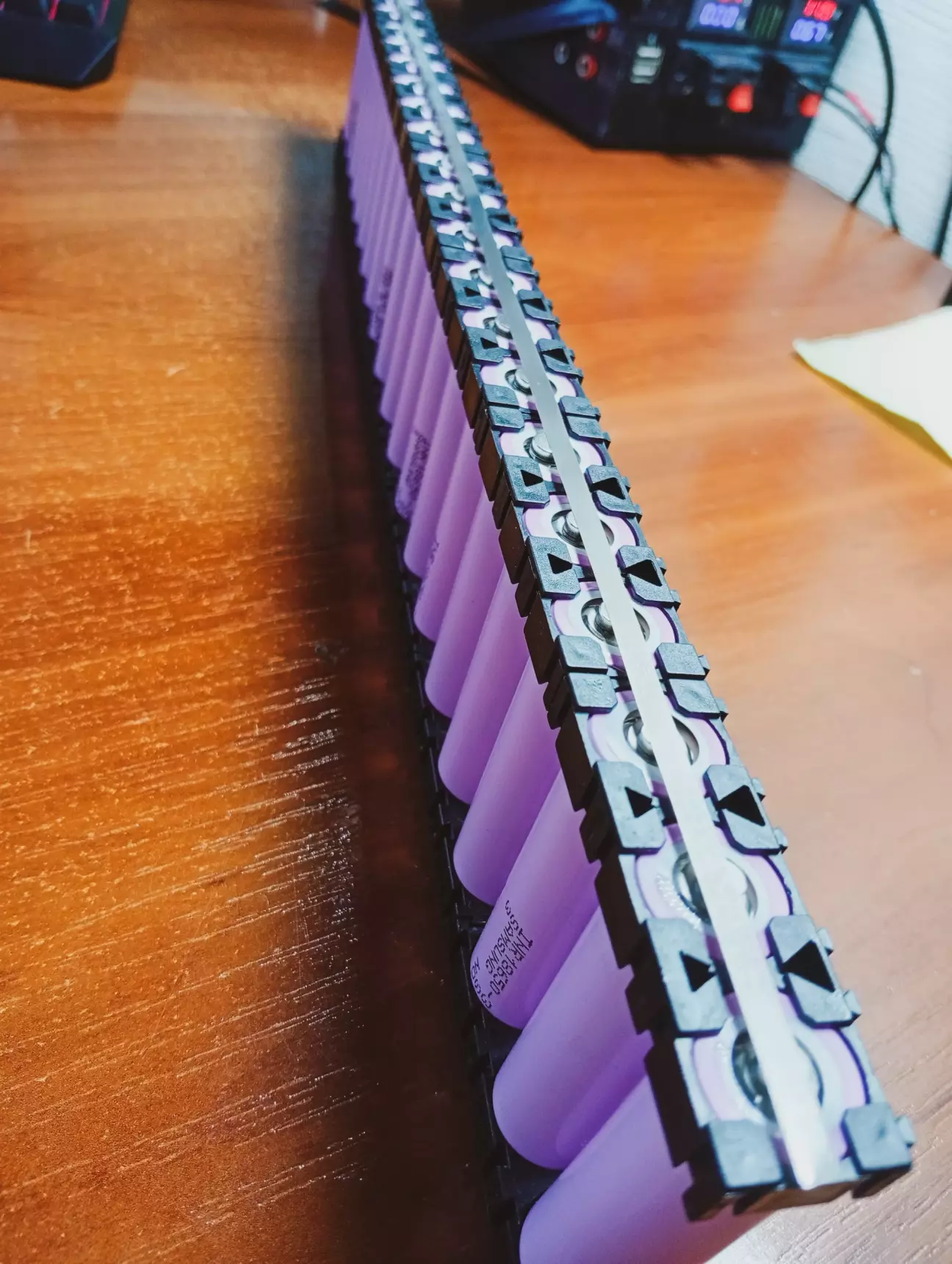

Обов'язкове балансування перед збіркою, вирівнюємо напругу на всіх акб

Обов'язкове балансування перед збіркою, вирівнюємо напругу на всіх акб

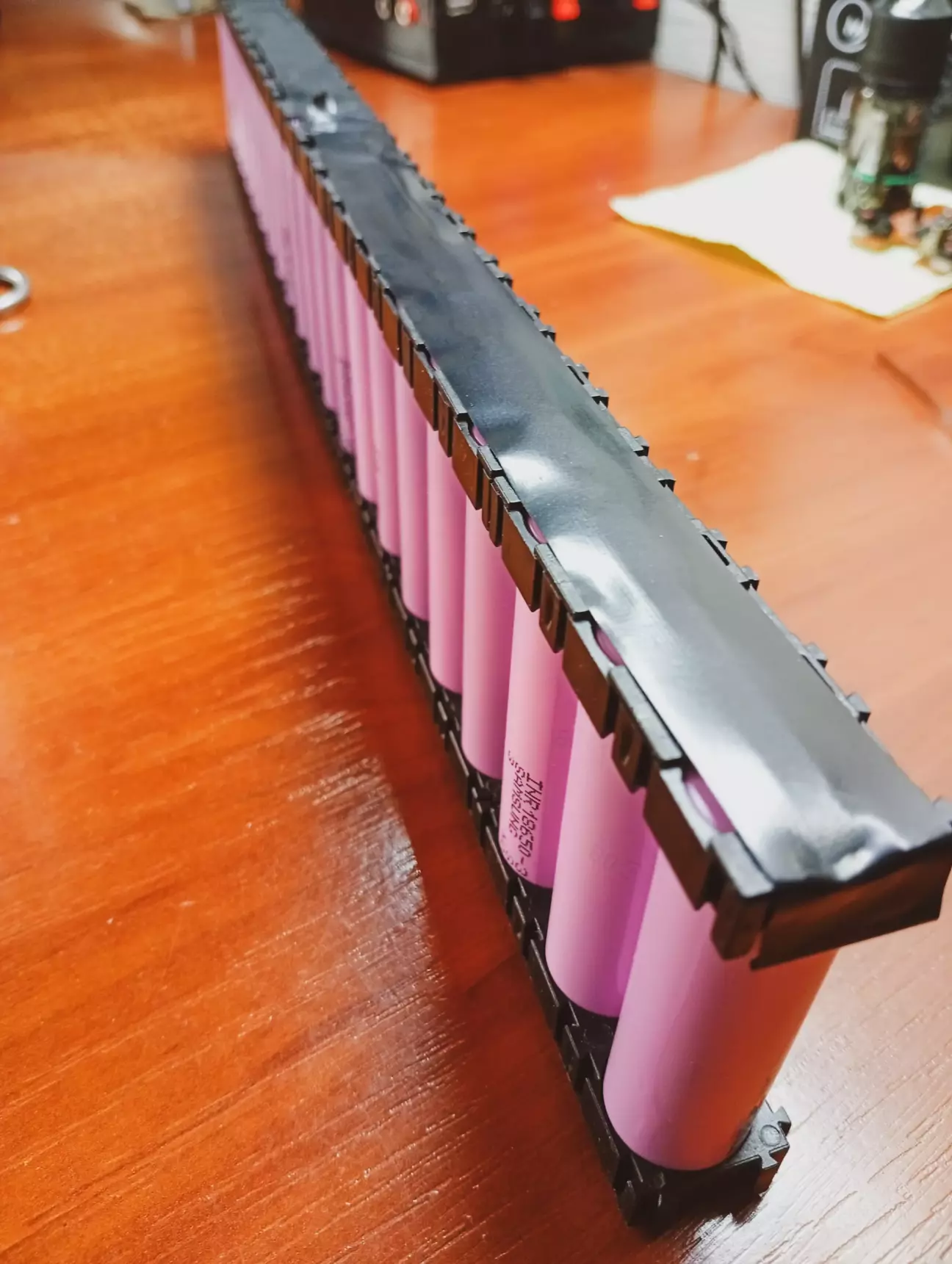

Поставив на балансування

Поставив на балансування

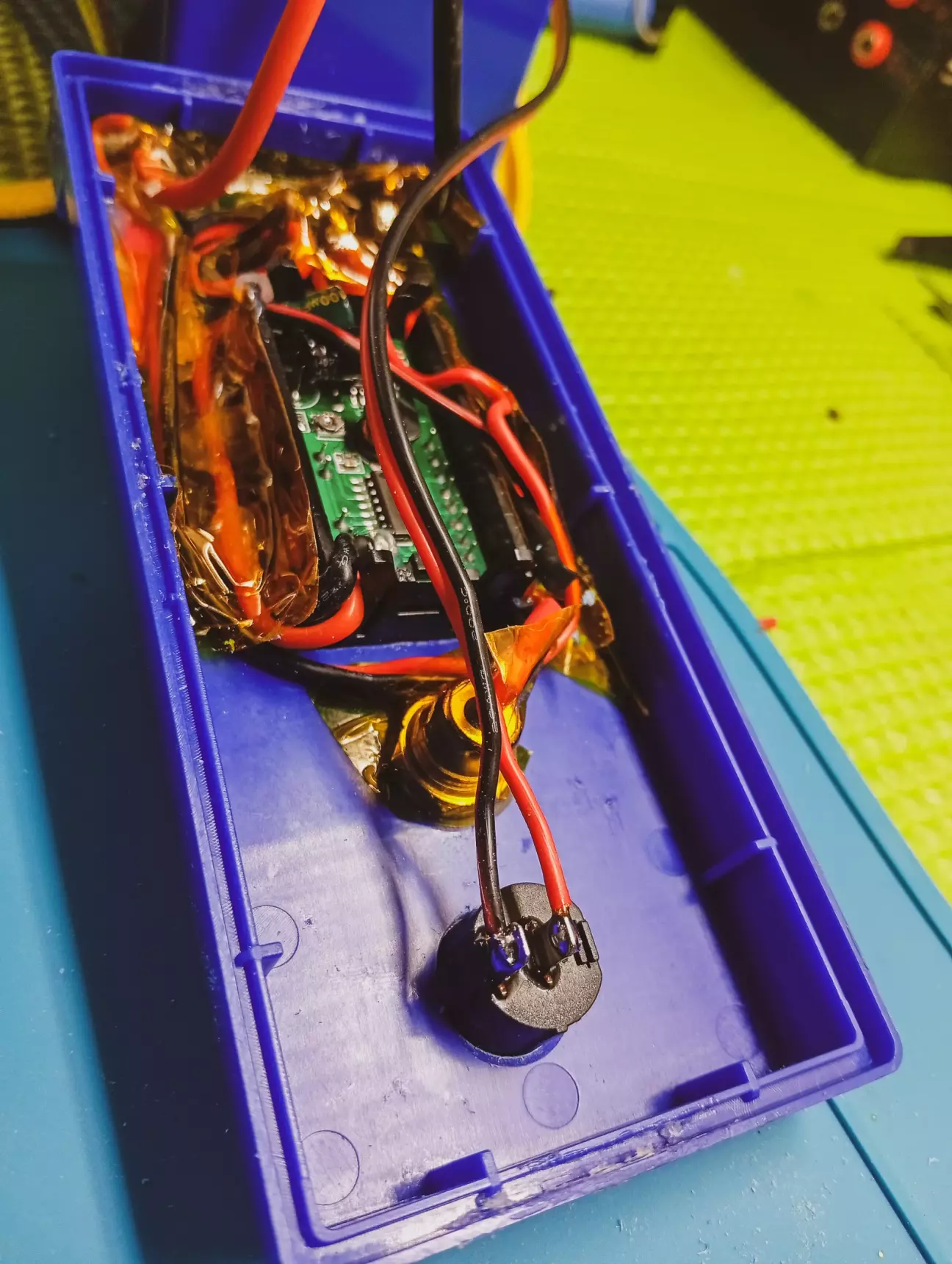

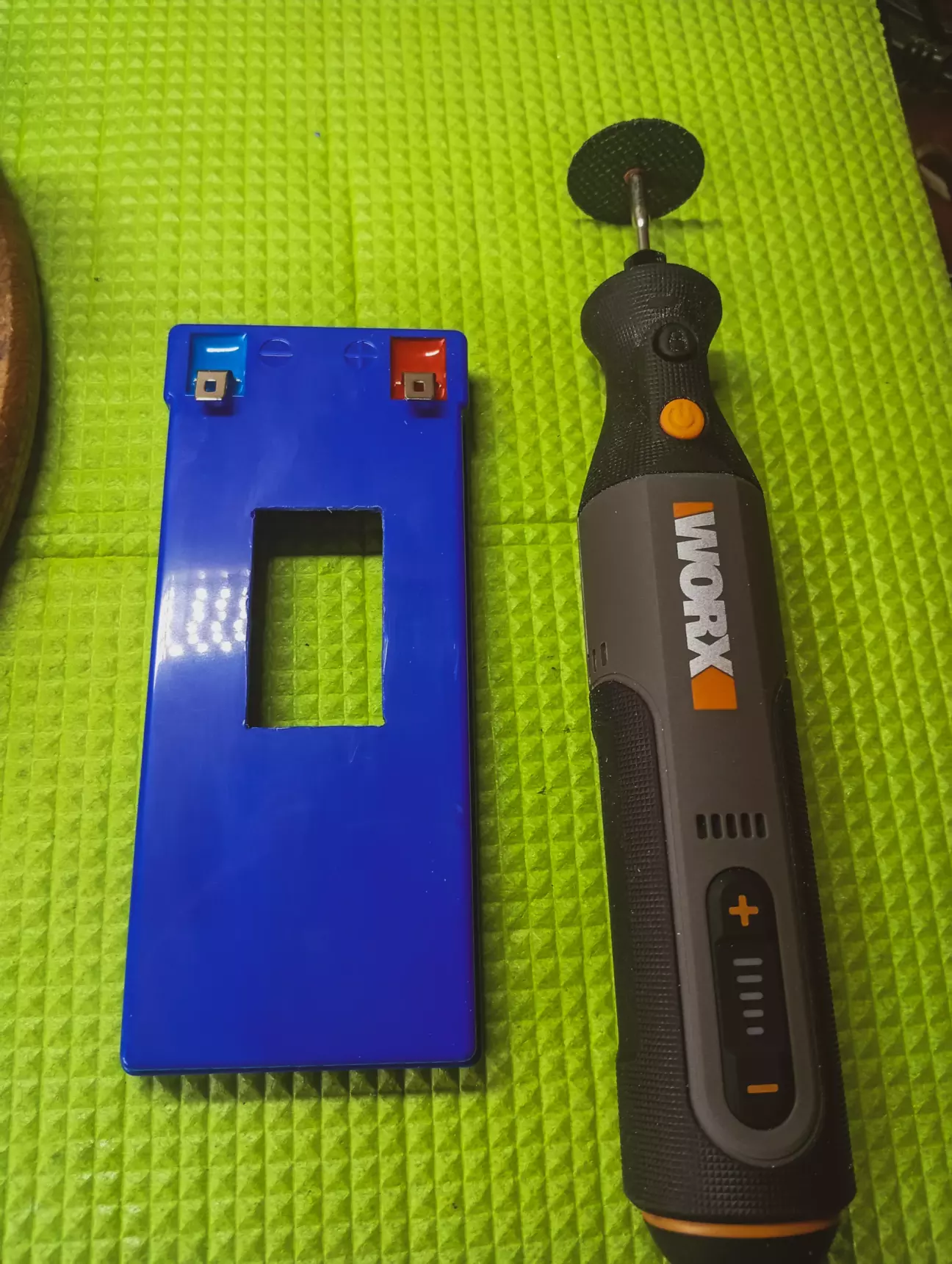

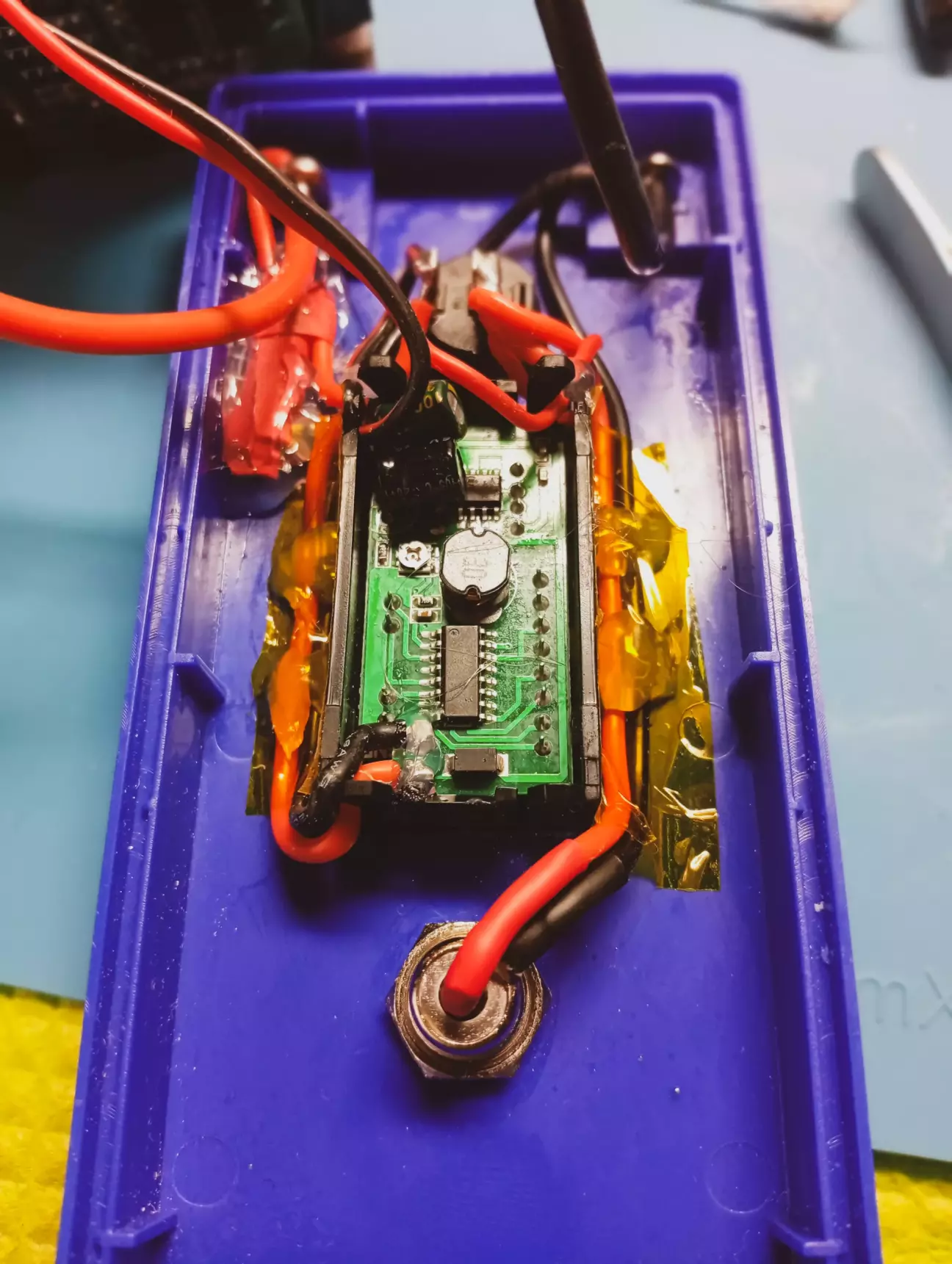

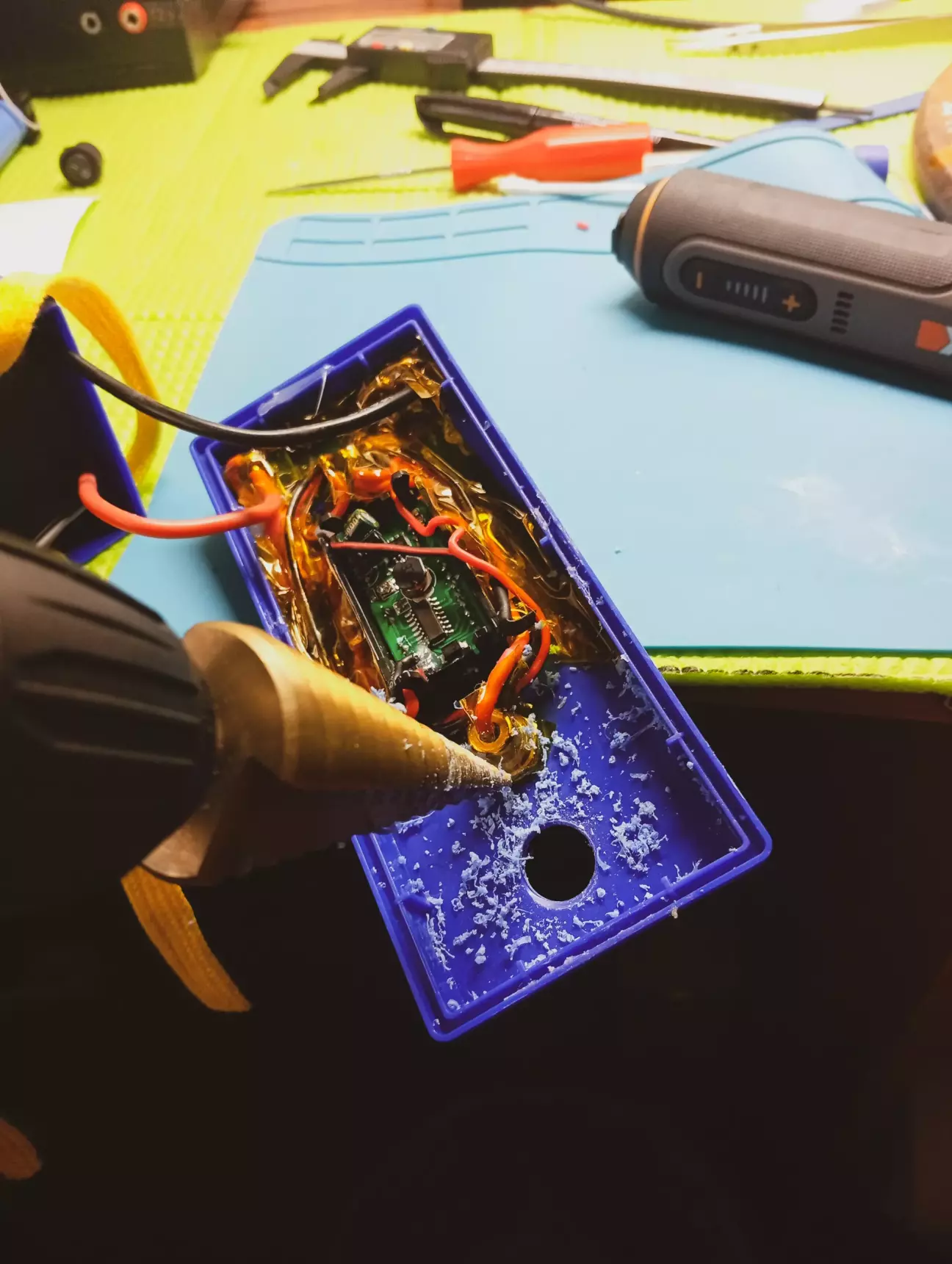

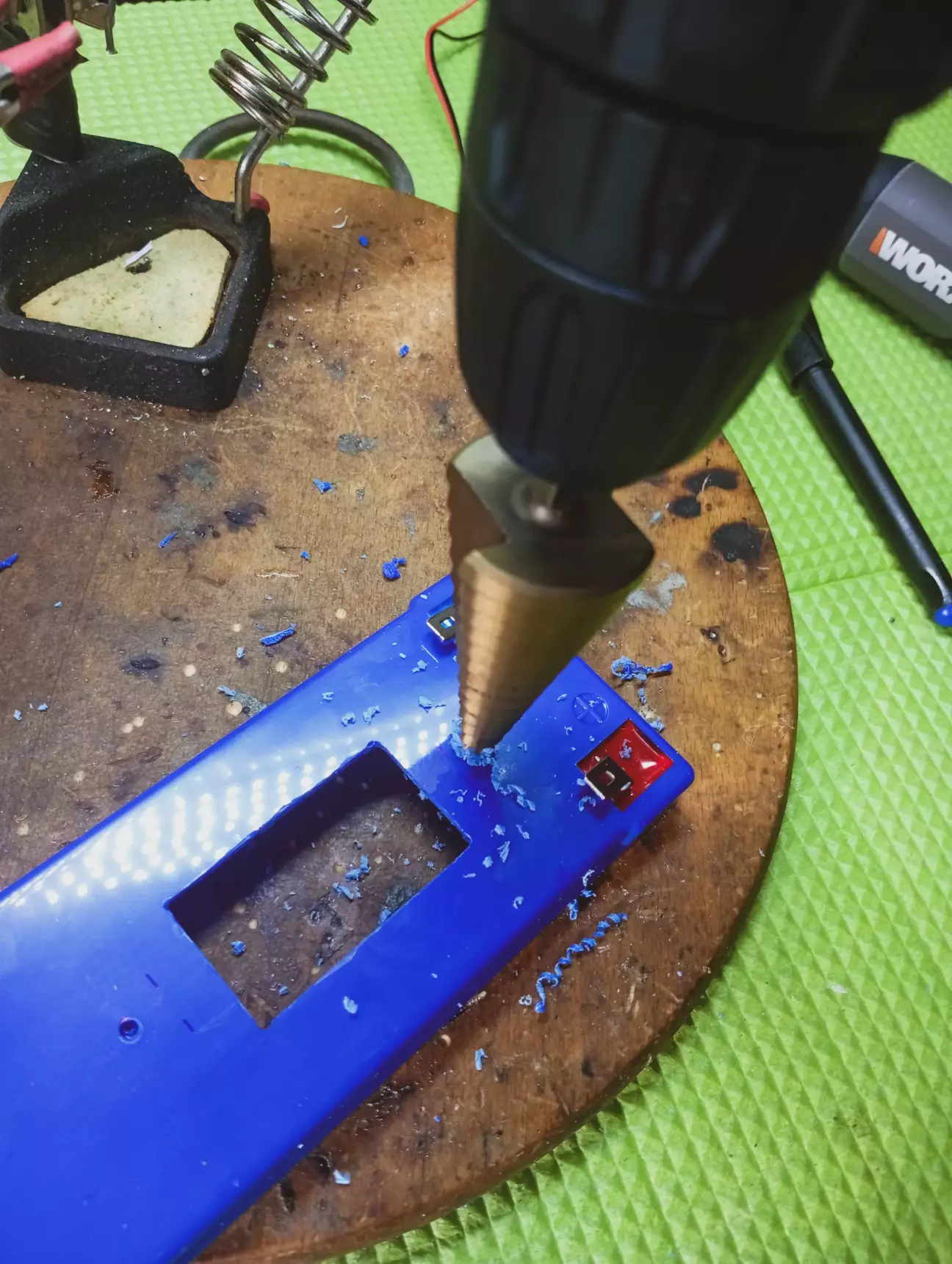

Монтаж на передню панель

Монтаж на передню панель

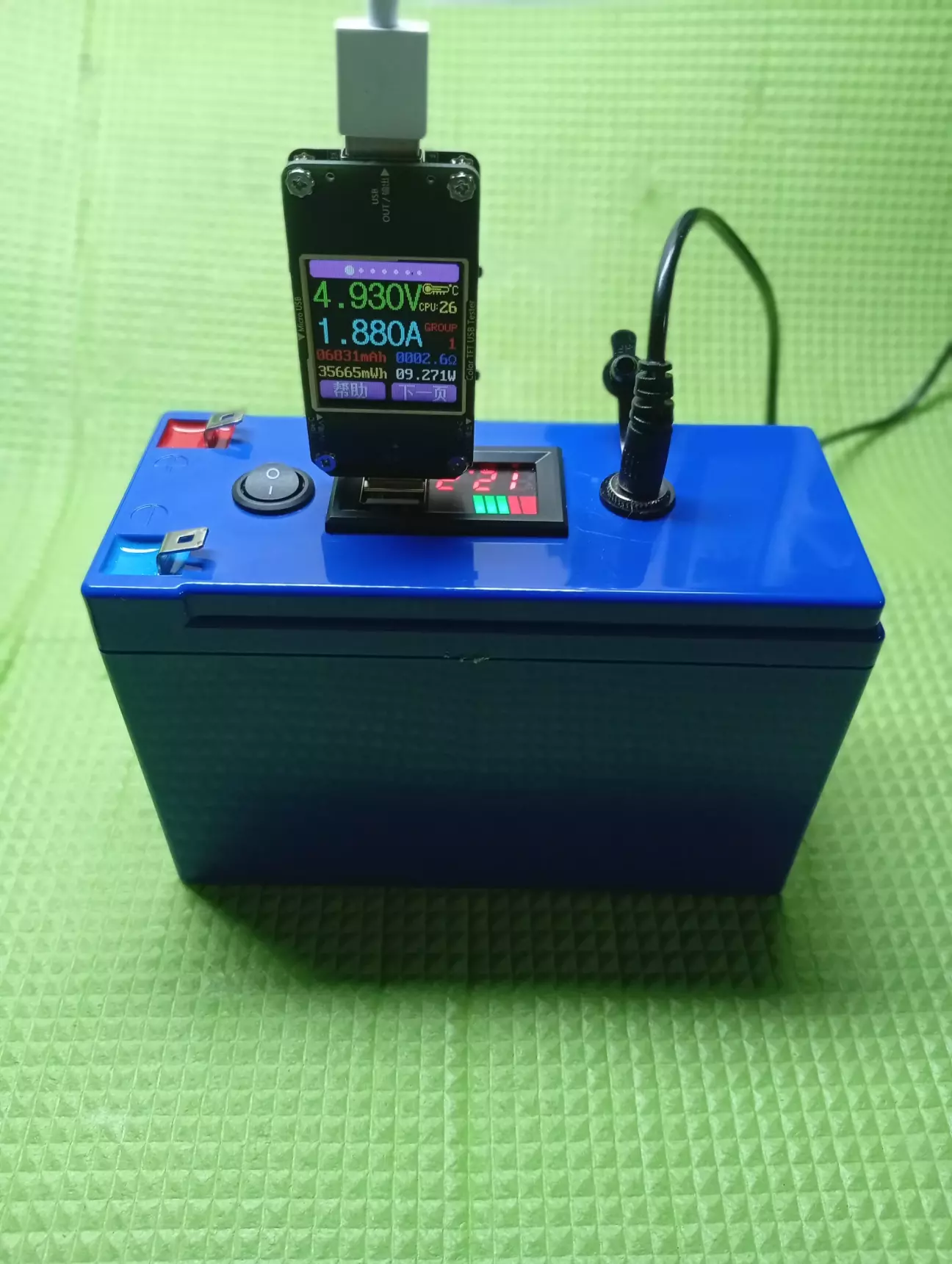

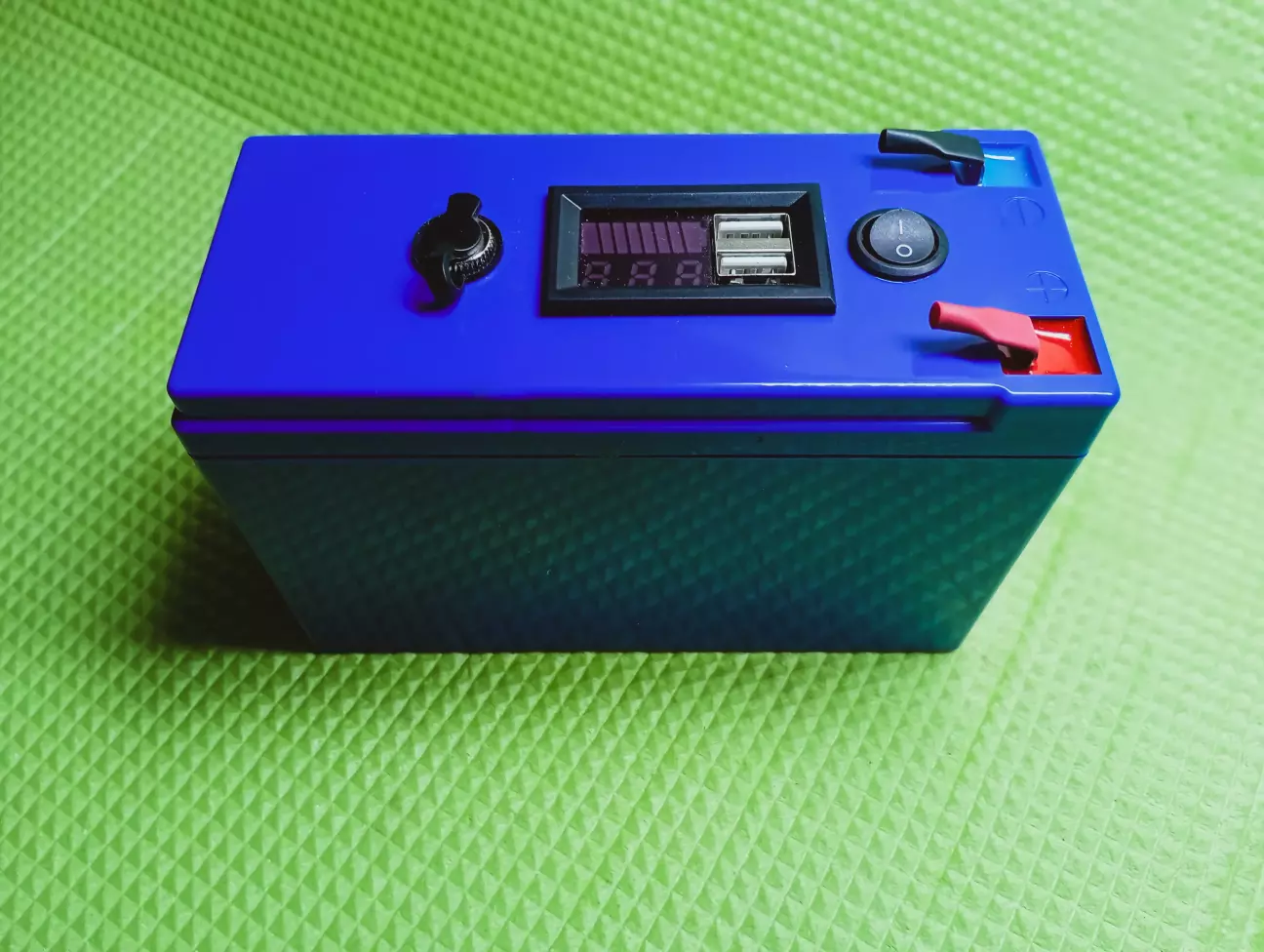

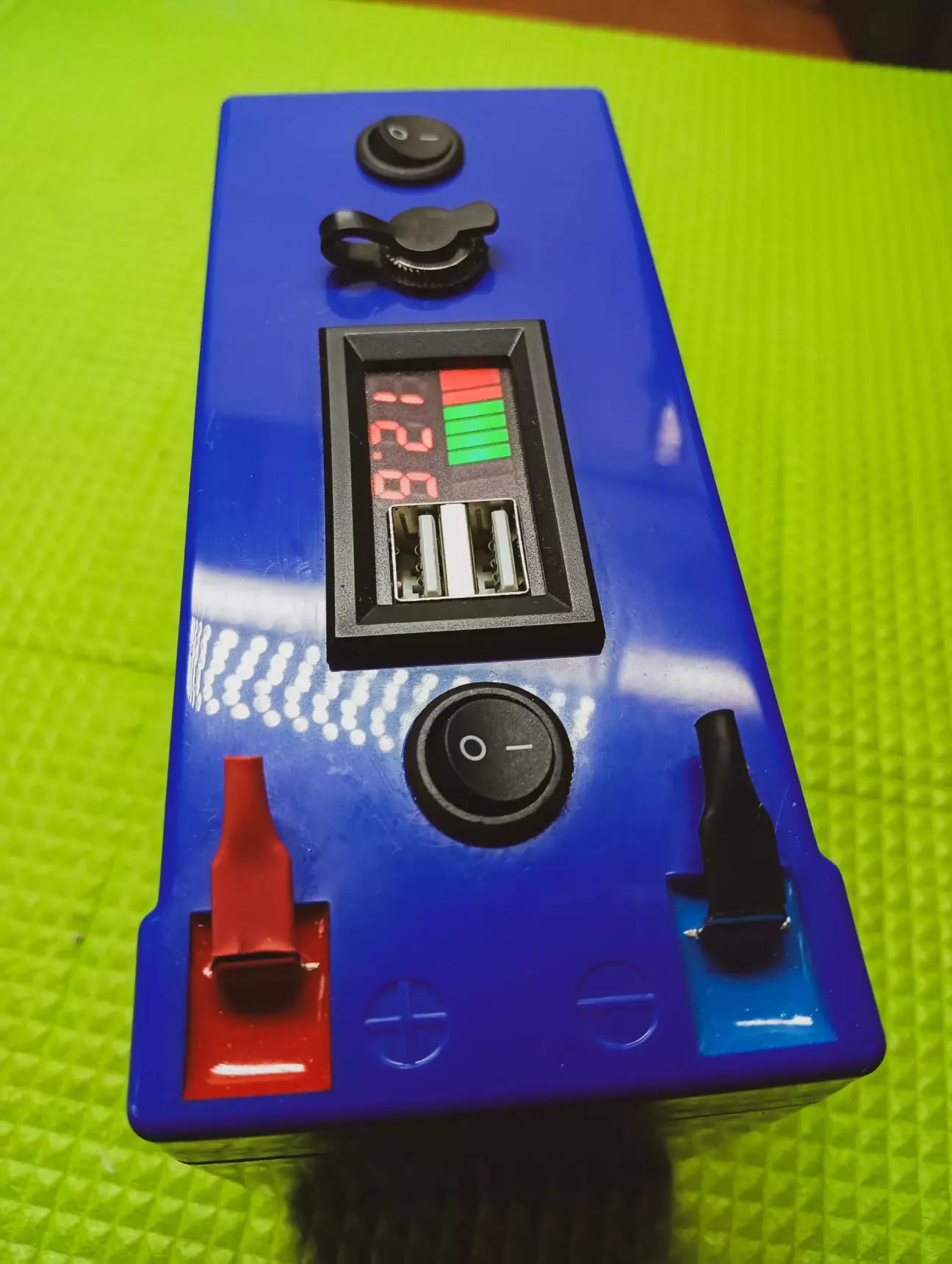

Готово

Готово

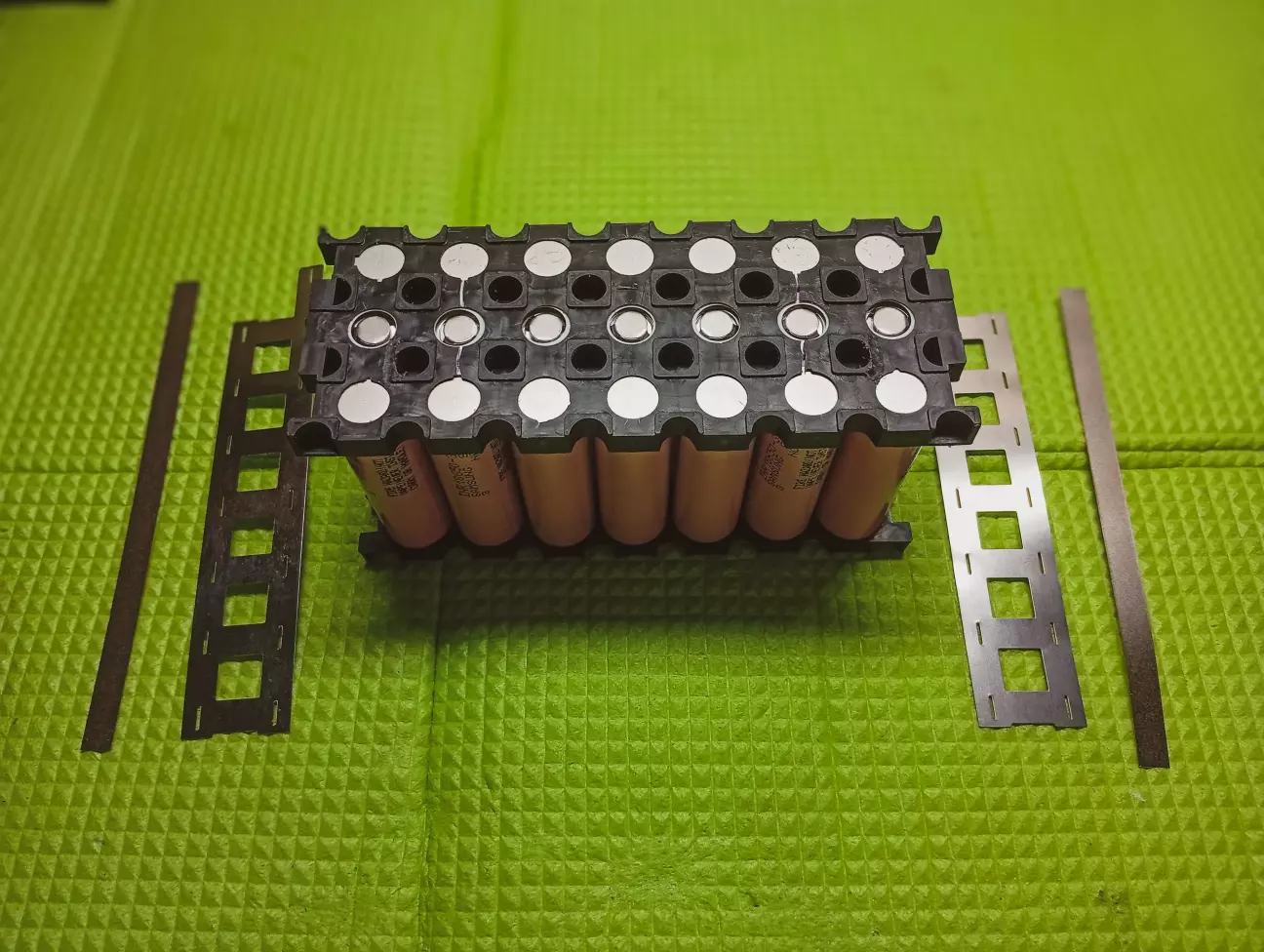

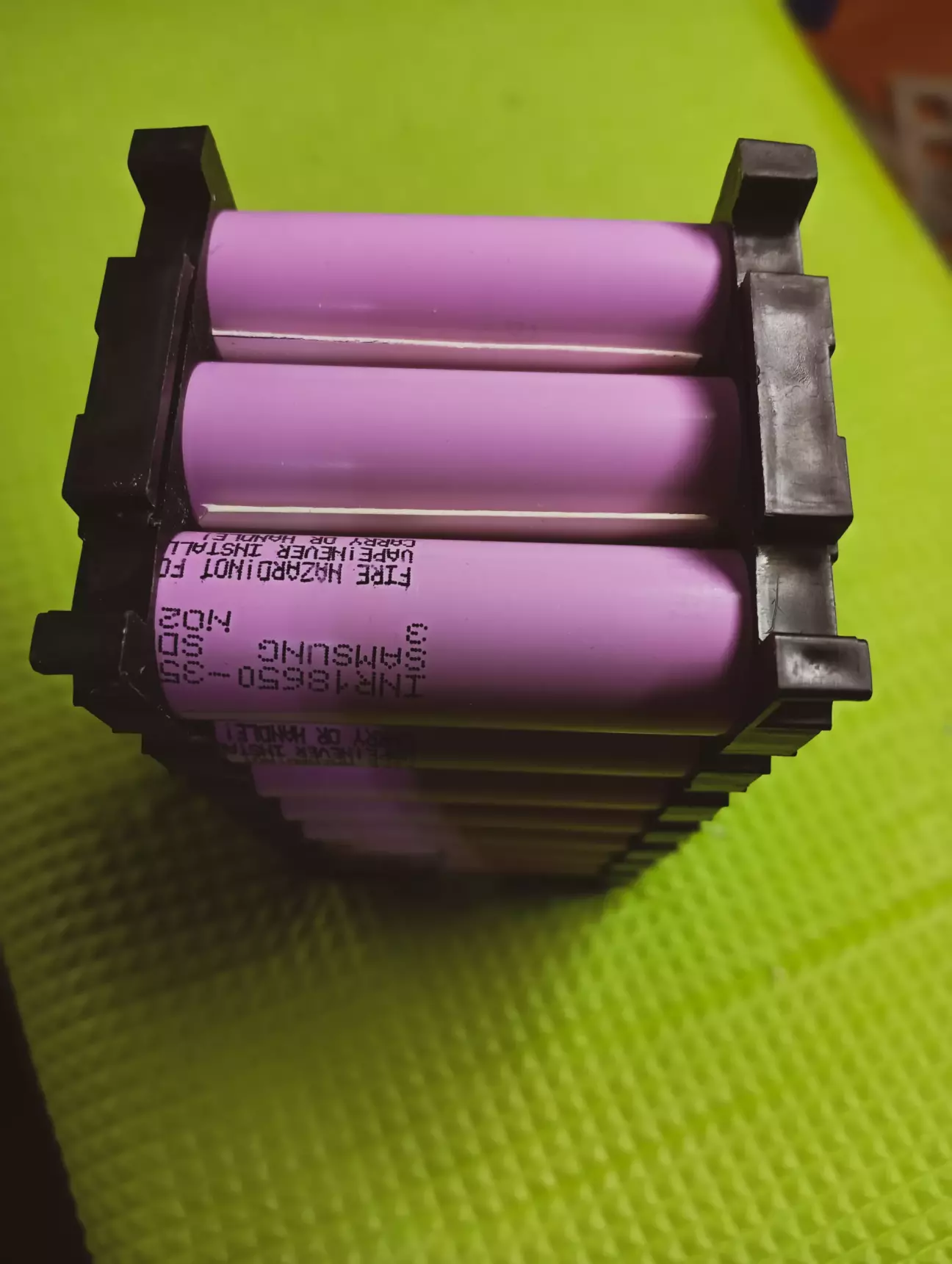

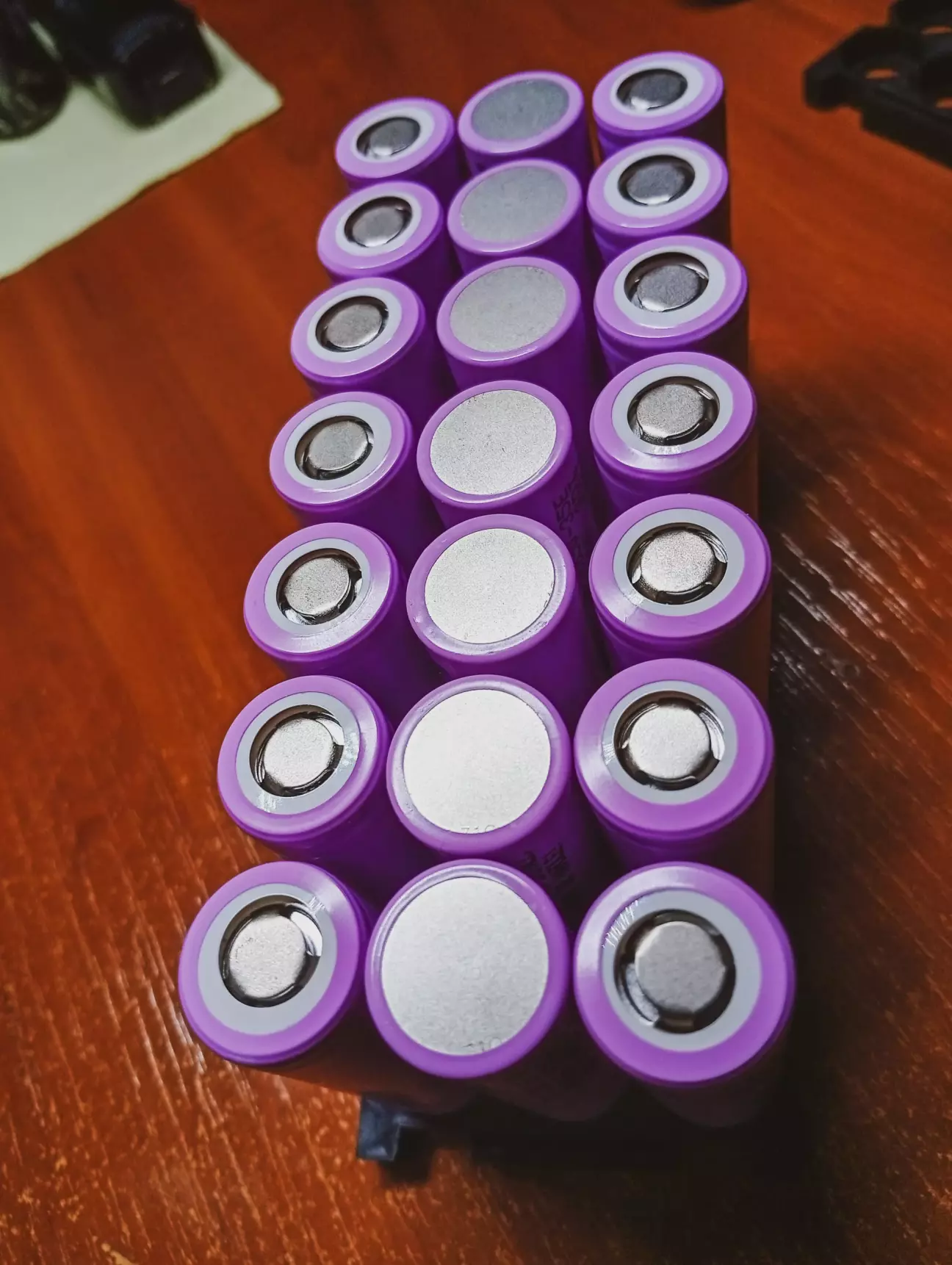

Підготовка до зборки, зварки...

Підготовка до зборки, зварки...

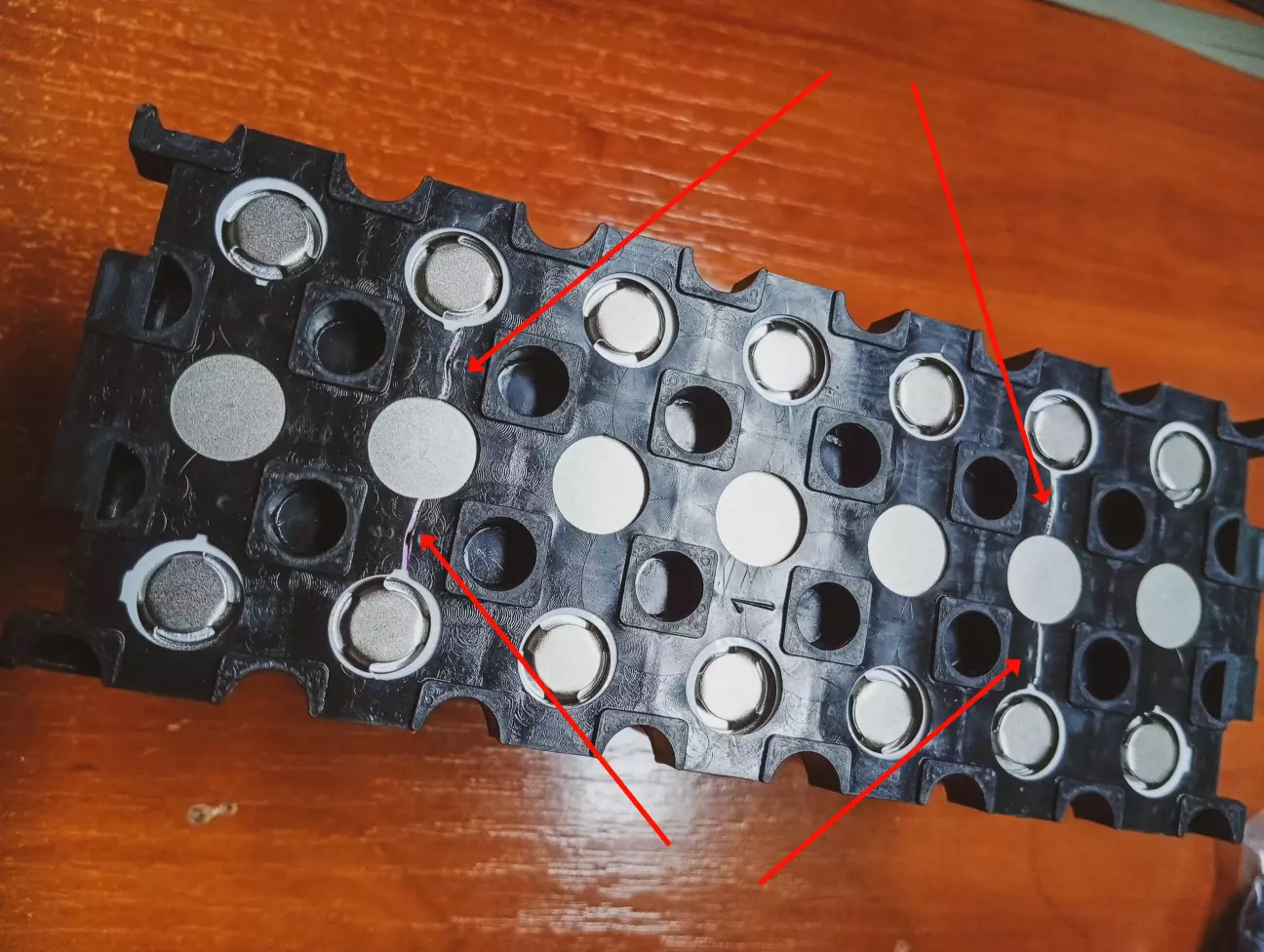

І як же не без косяків китайських )) комплектні холдери норм, щільно акуми сидять, але в деяких місцях тріснули перегородки) Хоча на міцність холдерів це ніяк не впливає, але все ж таки, мабуть зробили тонкуваті перегородки)

І як же не без косяків китайських )) комплектні холдери норм, щільно акуми сидять, але в деяких місцях тріснули перегородки) Хоча на міцність холдерів це ніяк не впливає, але все ж таки, мабуть зробили тонкуваті перегородки)

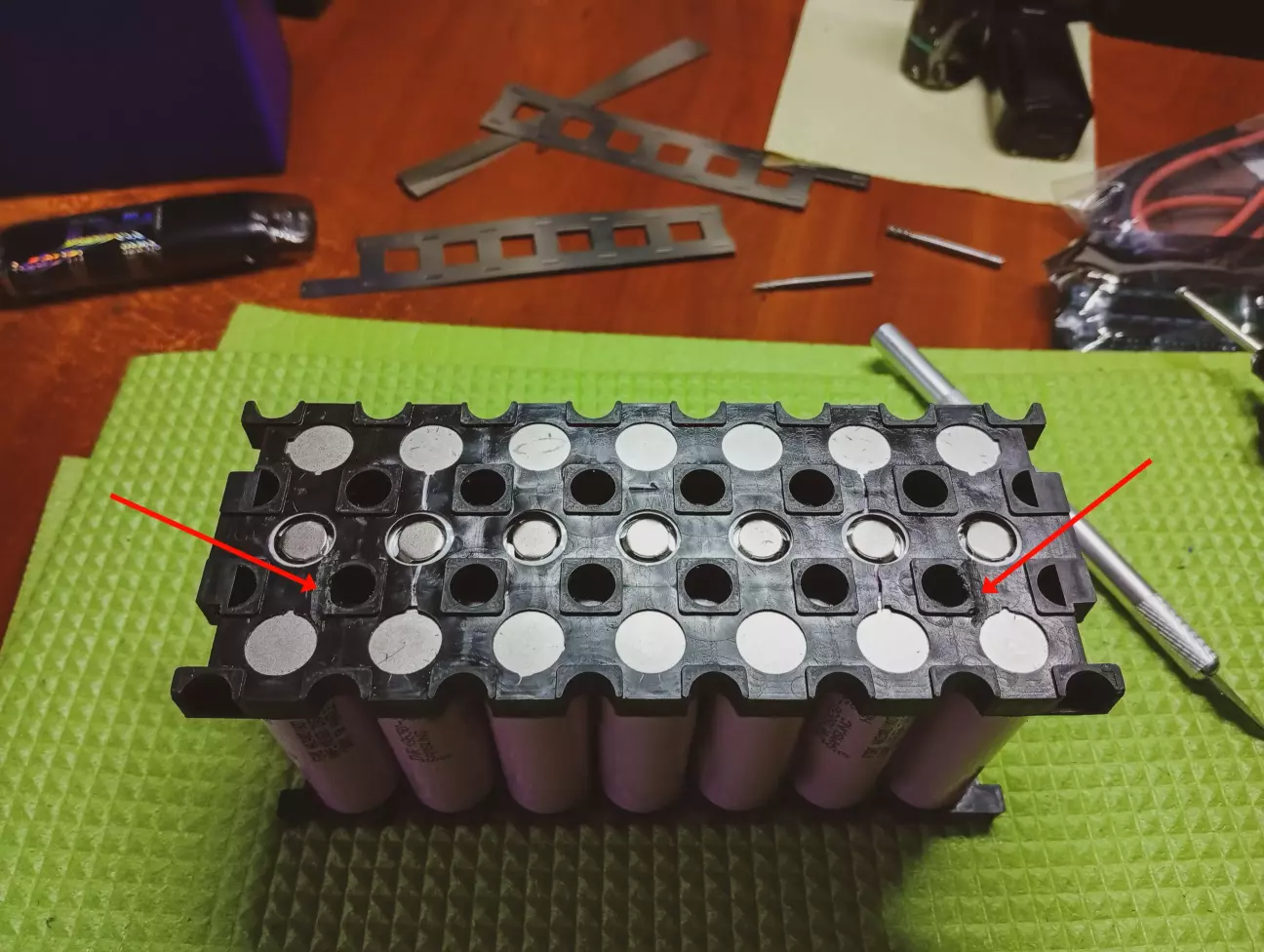

Звідси виявилась інша невелика проблема зі стрічкою, так як корпус трохи роз'їхався на декілька міліметрів, подвійна пластина не лягала в на своє місце, прийшлося трошки зрізати крайні квадратики, щоб стрічкі лягла на свої місце в пази холдерів.

Звідси виявилась інша невелика проблема зі стрічкою, так як корпус трохи роз'їхався на декілька міліметрів, подвійна пластина не лягала в на своє місце, прийшлося трошки зрізати крайні квадратики, щоб стрічкі лягла на свої місце в пази холдерів.

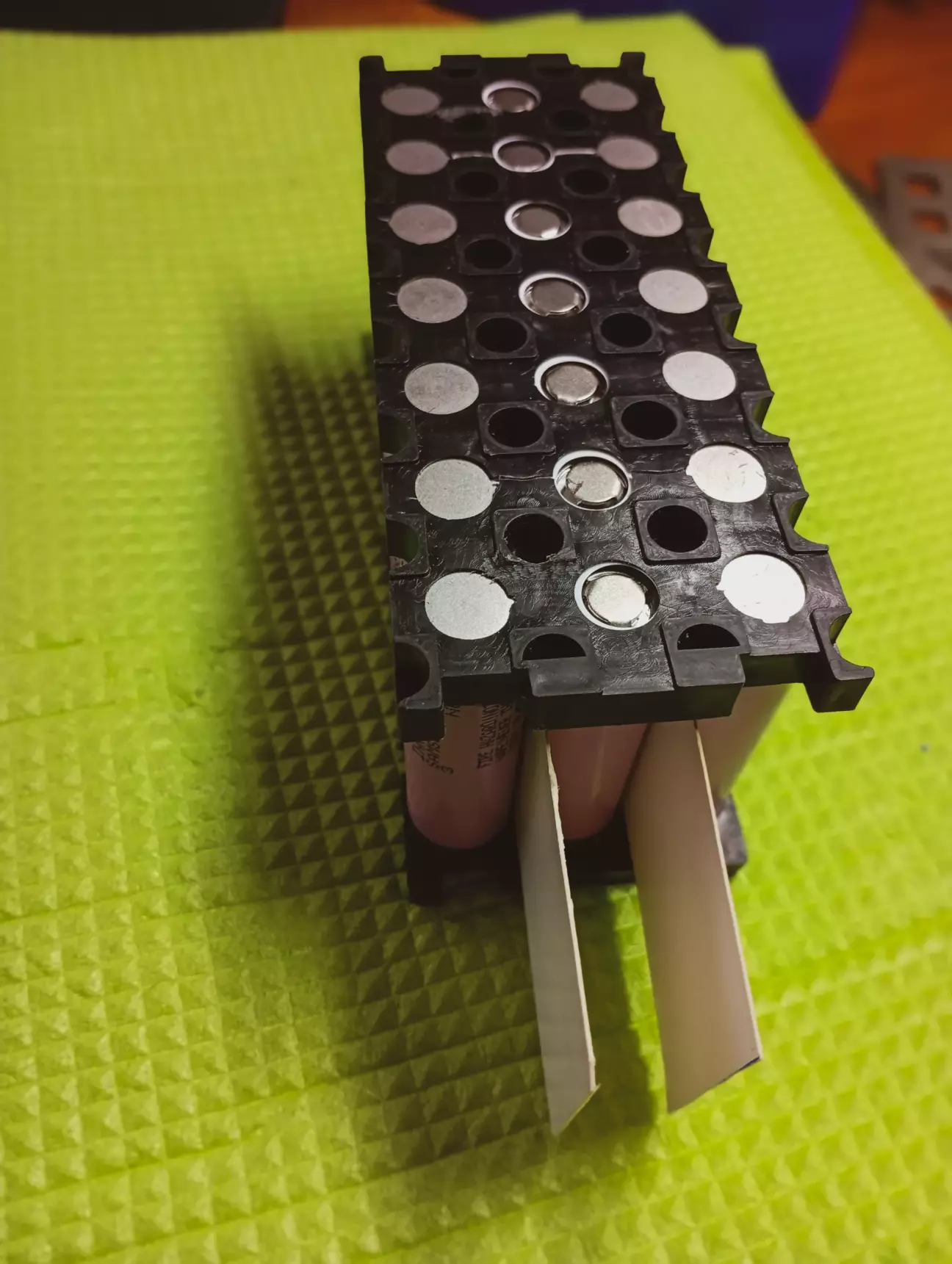

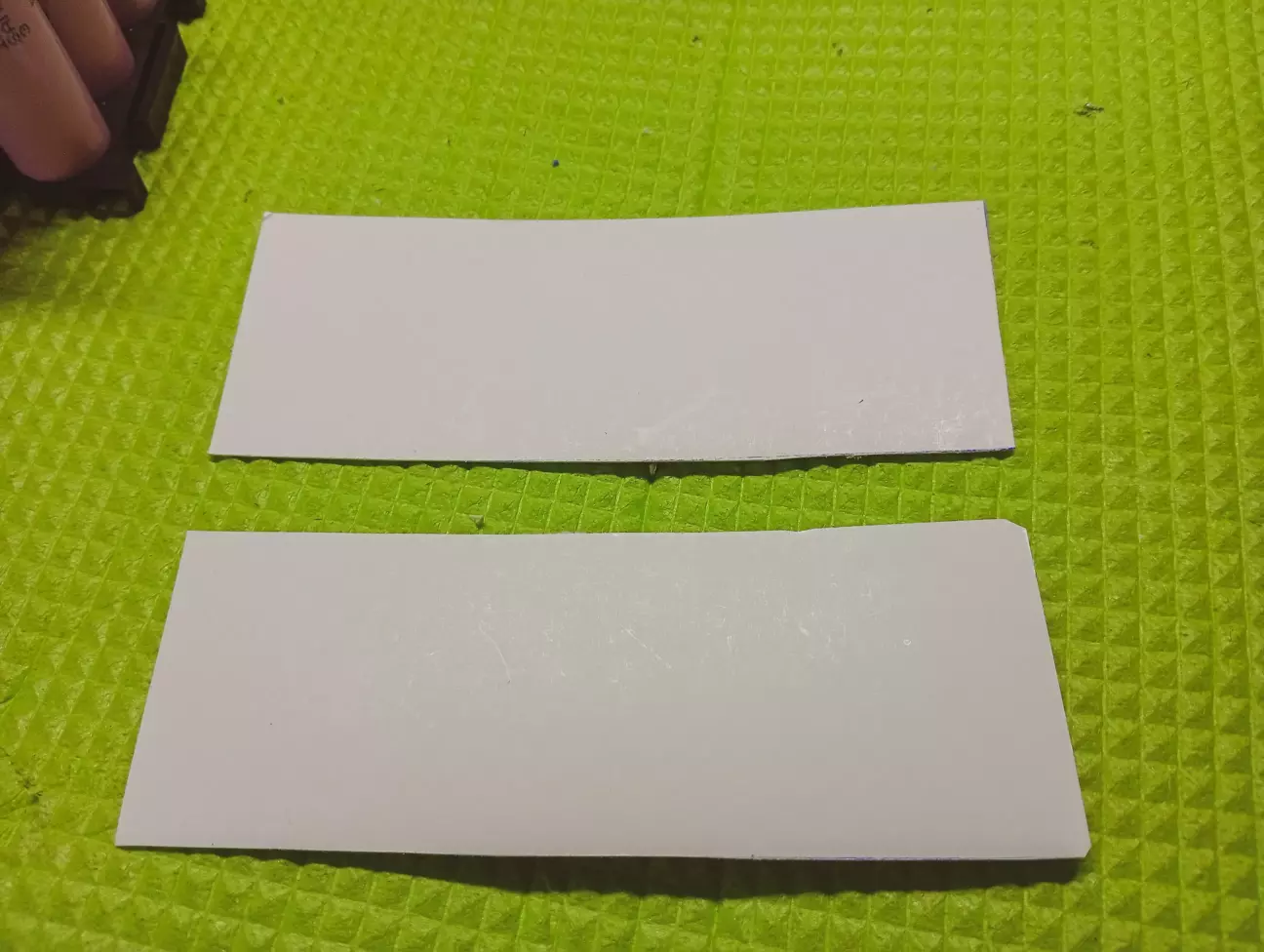

Між банками проложив картон, для більшої безпеки

Між банками проложив картон, для більшої безпеки

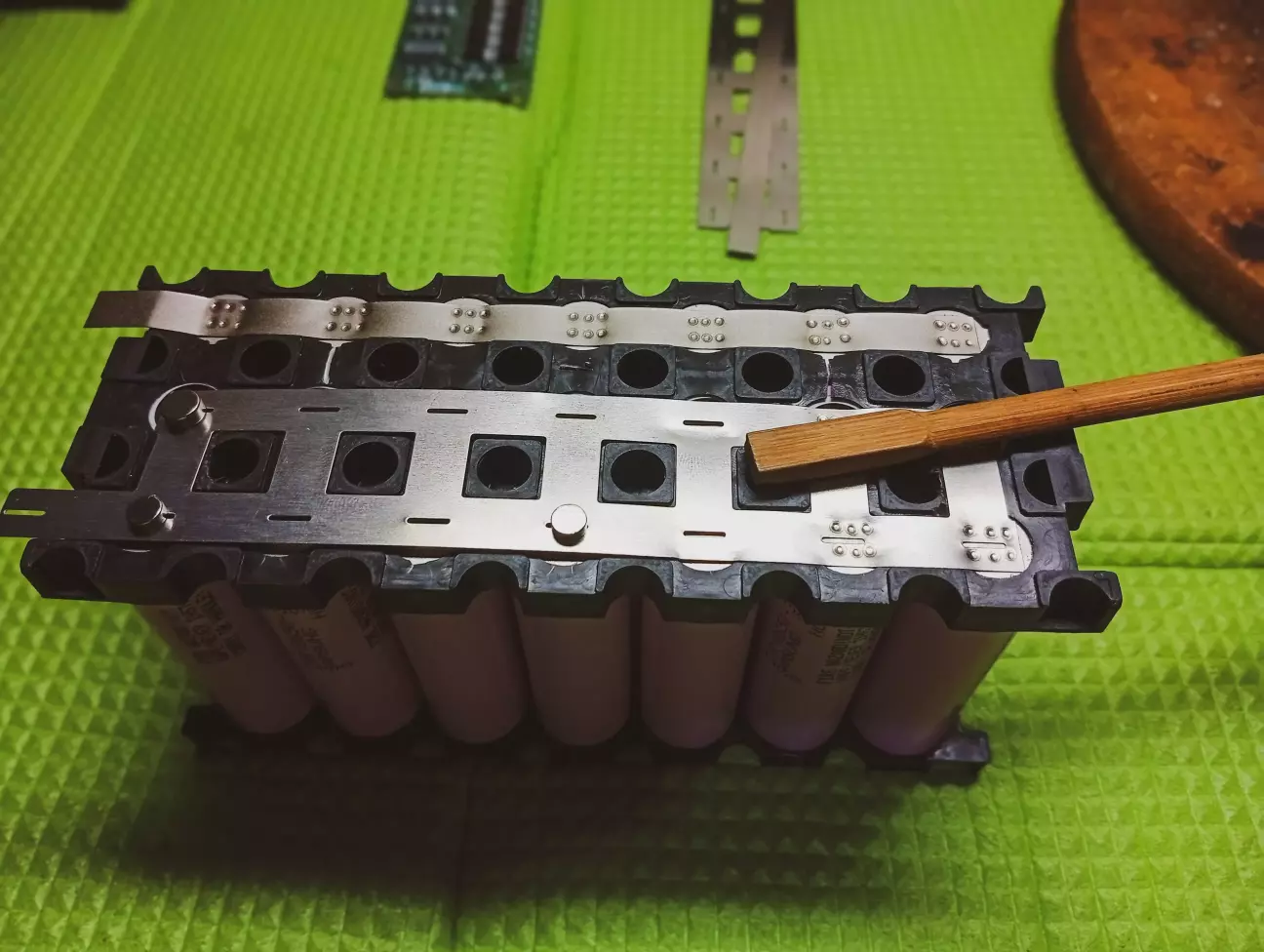

Ну і варимо паяємо...

Ну і варимо паяємо...

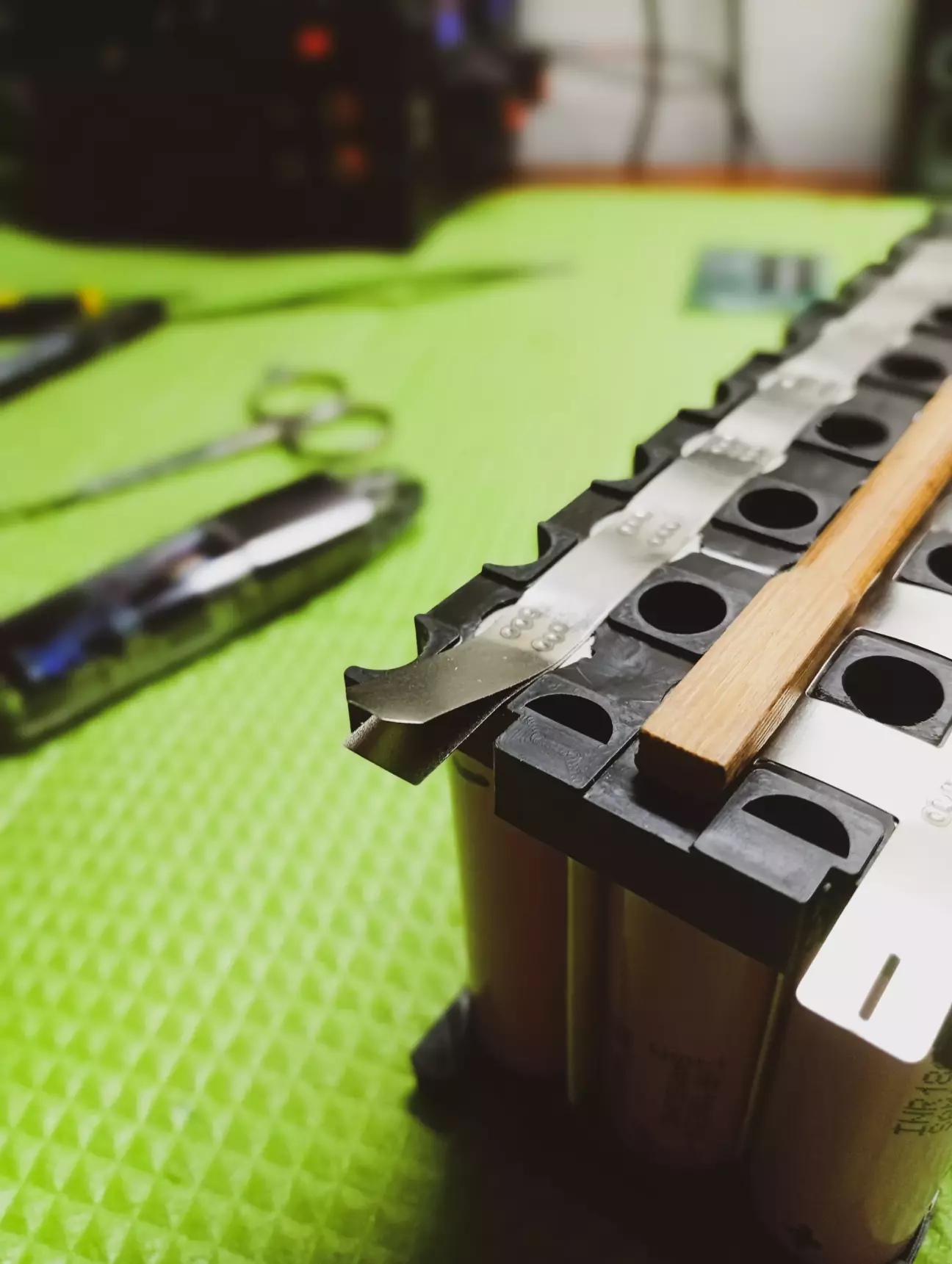

Для більш меньшого опору, щоб не грілися стрічки і не втрачати на струмі, проварив всі стрічки подвійні, крім перемичок, там і тих достатньо. Стрічкою варив 0.15мм

Для більш меньшого опору, щоб не грілися стрічки і не втрачати на струмі, проварив всі стрічки подвійні, крім перемичок, там і тих достатньо. Стрічкою варив 0.15мм

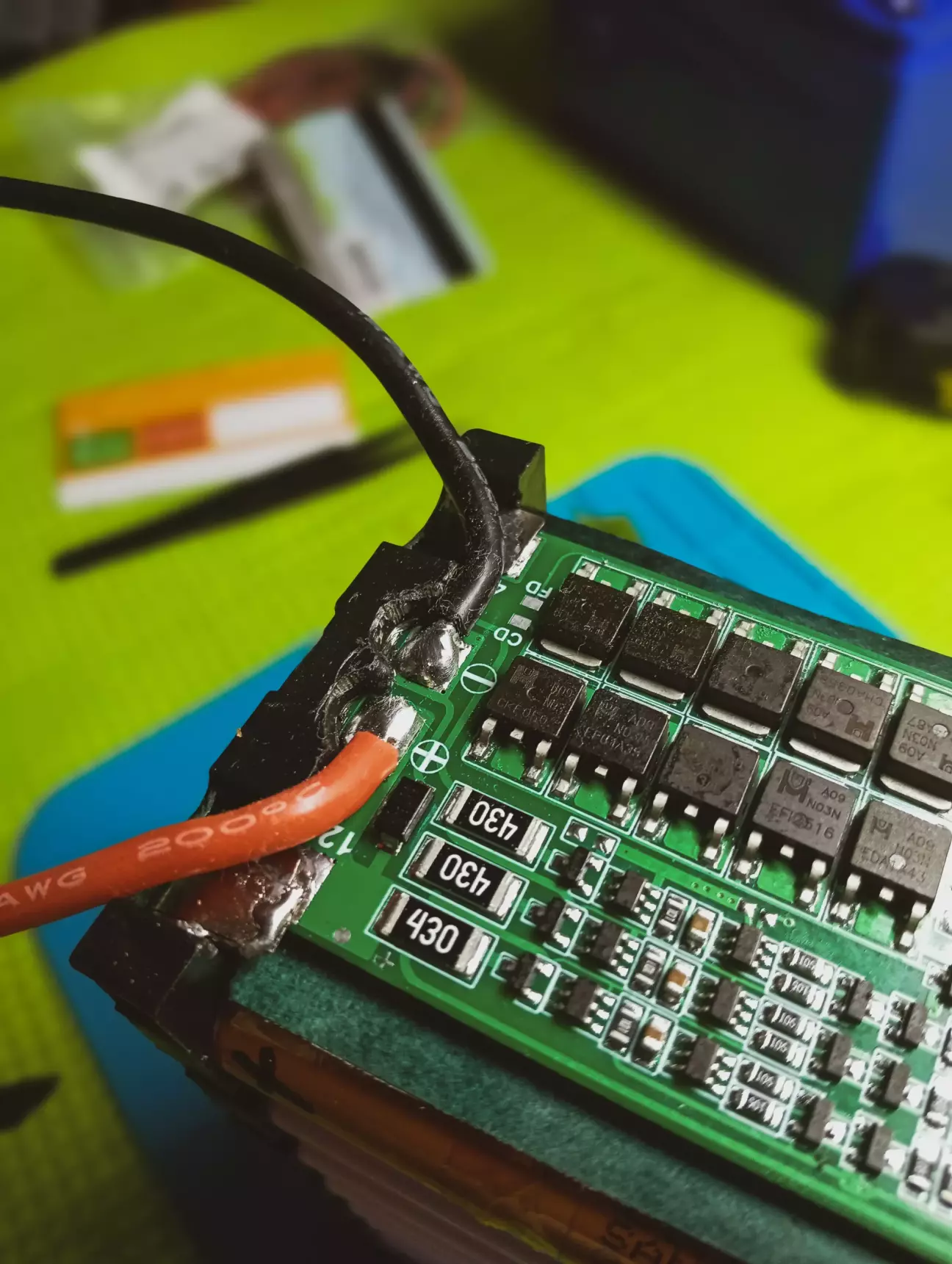

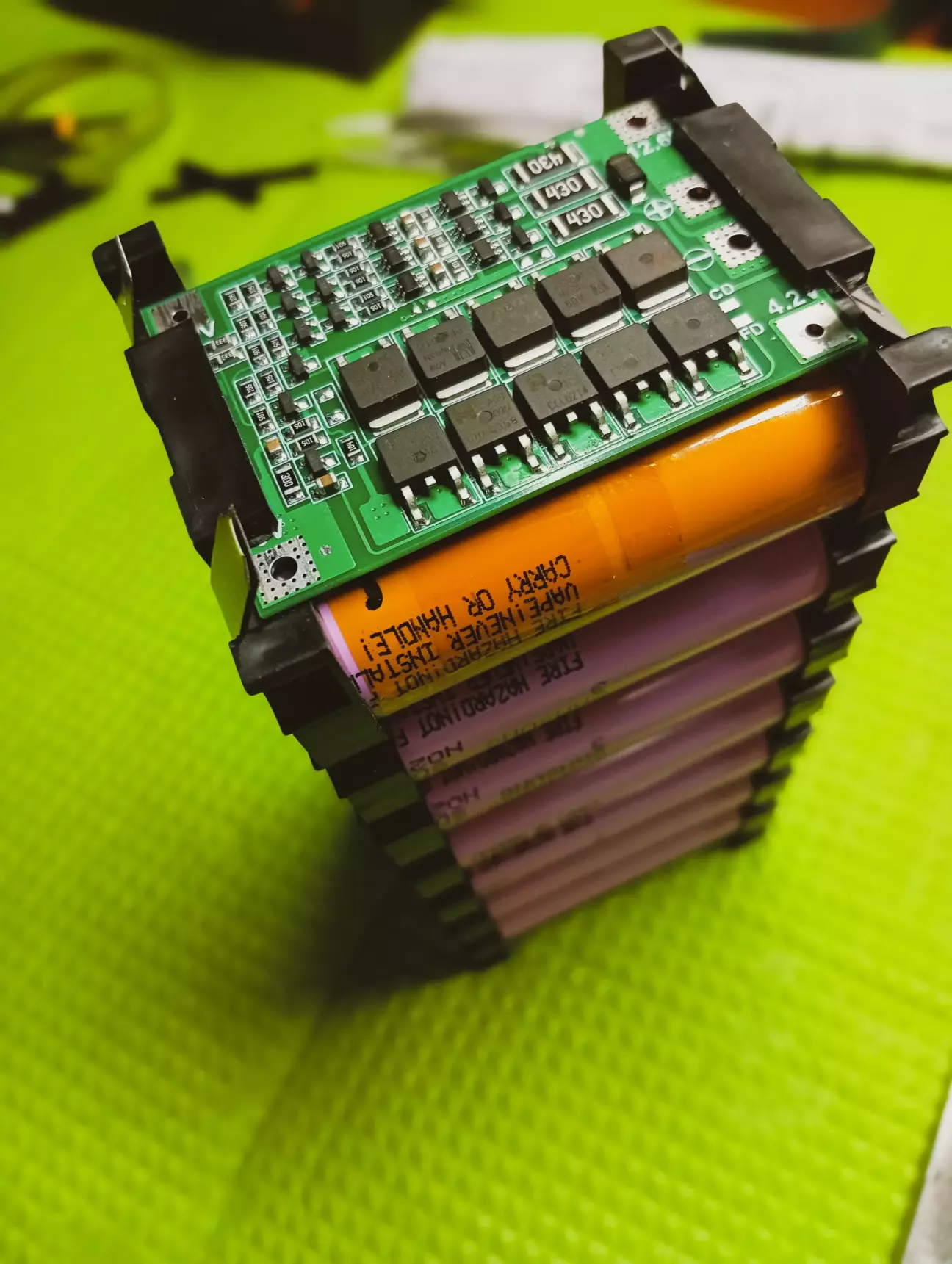

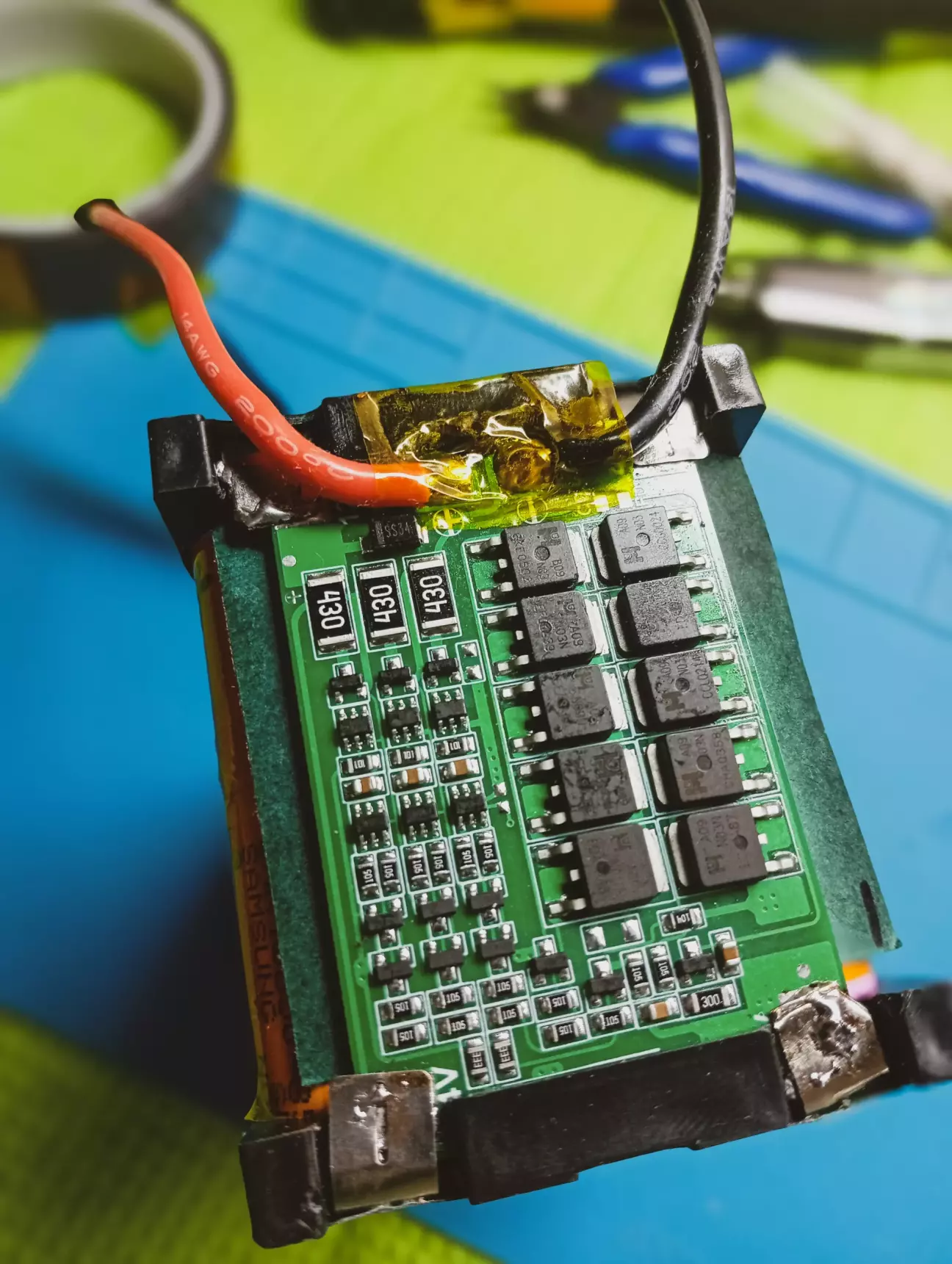

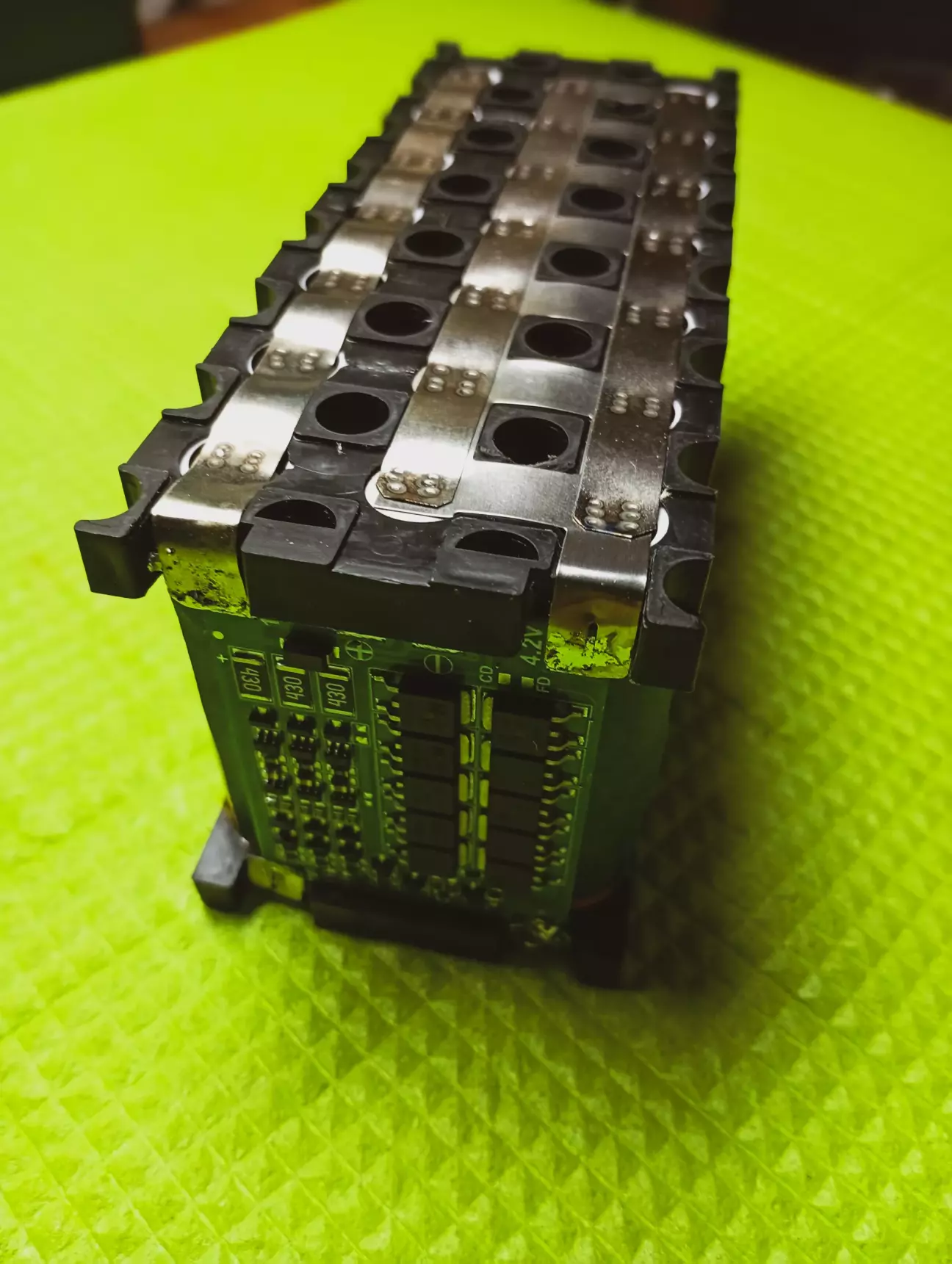

Встановлення плати

Встановлення плати

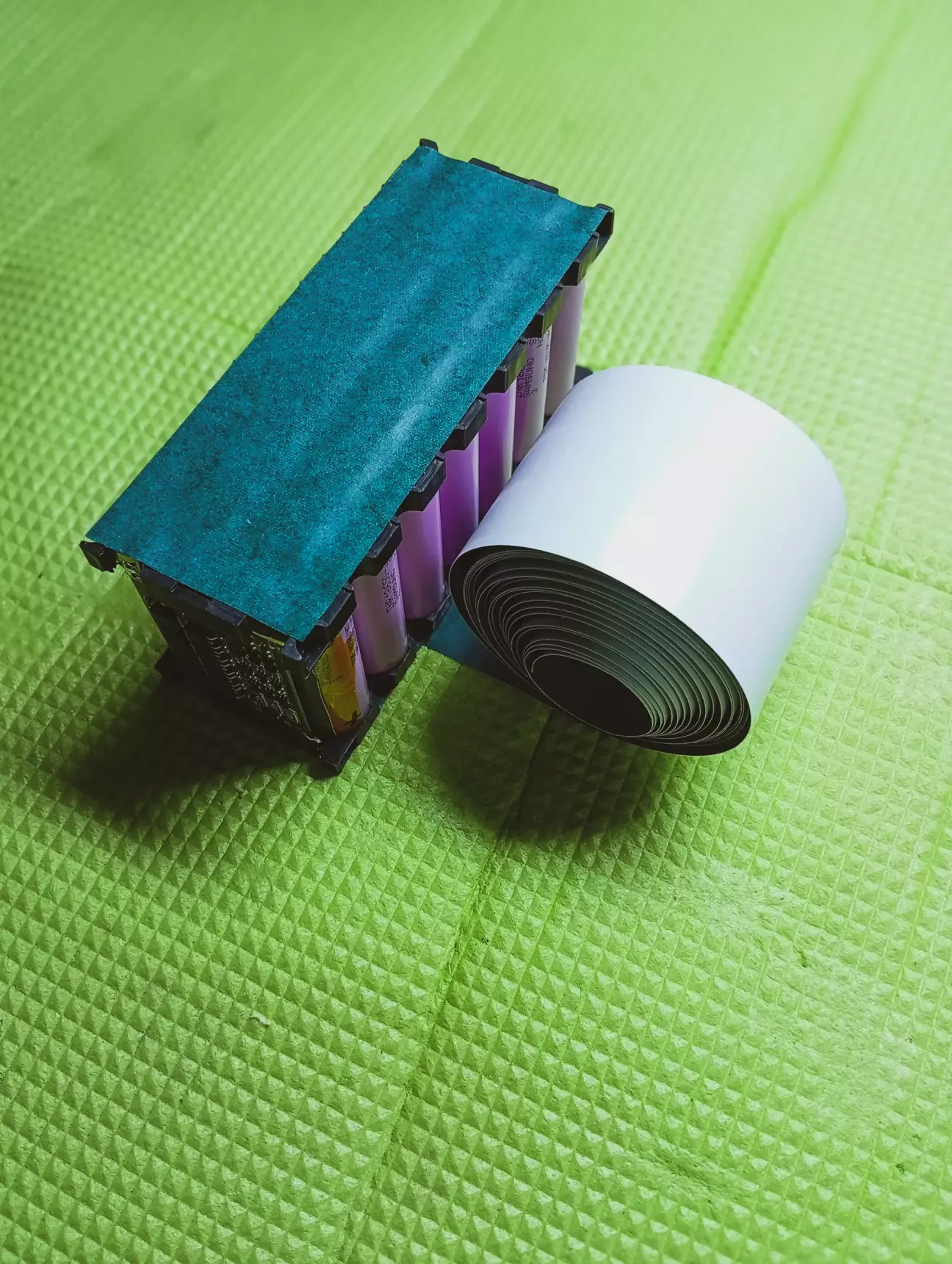

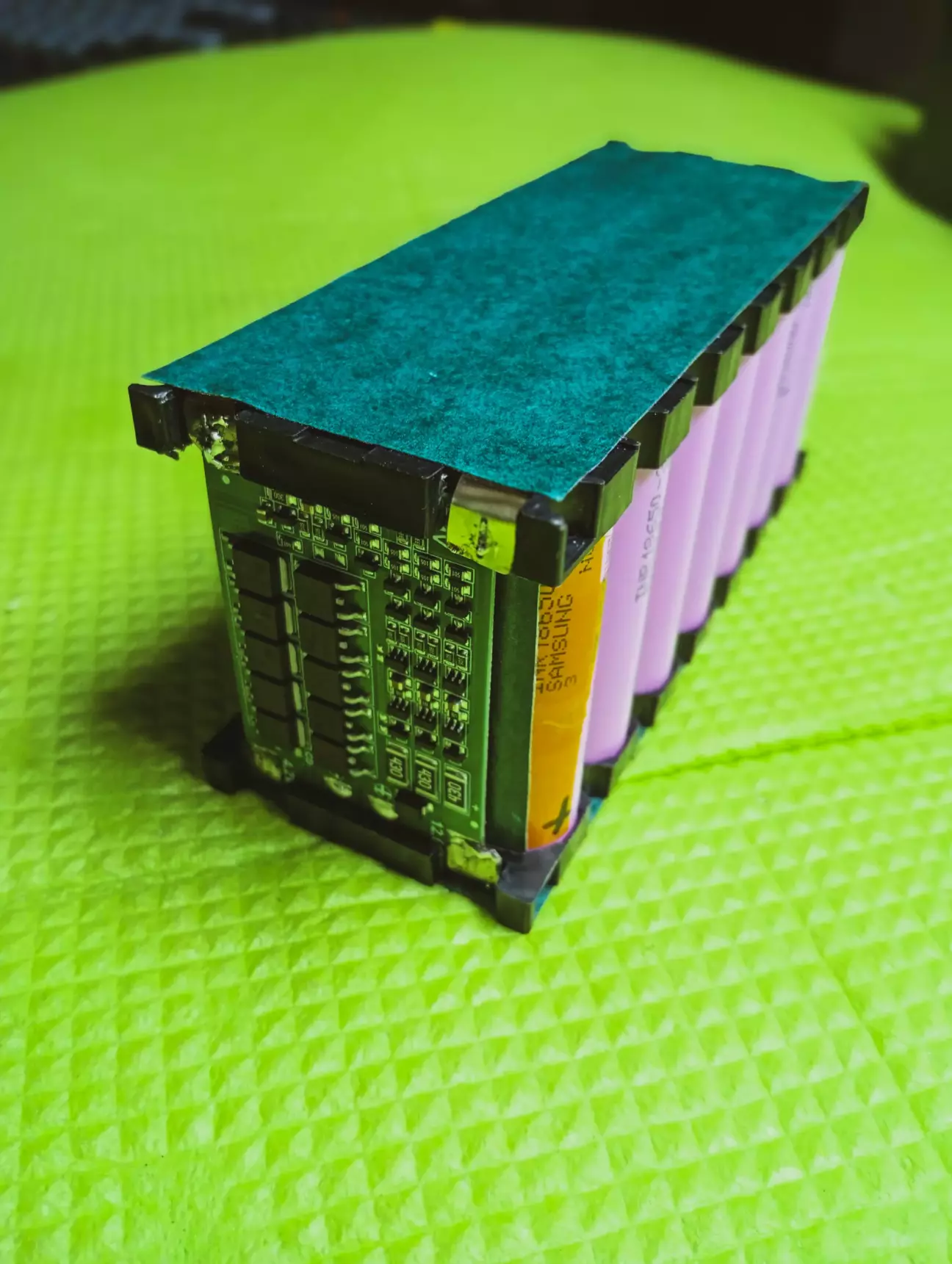

Накриваємо ізоляційним картоном, щоб випадково не було передчасних новорічних салютів в квартирі, струми не маленькі))

Накриваємо ізоляційним картоном, щоб випадково не було передчасних новорічних салютів в квартирі, струми не маленькі))








Перевіряю напругу до бмс і після, все є, але, тут черговий косяк, навантаження після плати не працює 🙃 Хоча з'єднував все як положено, починаючи з нуля і всі по черзі до 12.6в, щоб запустити плату, під'єднав зарядний пристрій, не допомогло, походу плата сказала я не хо... 😬

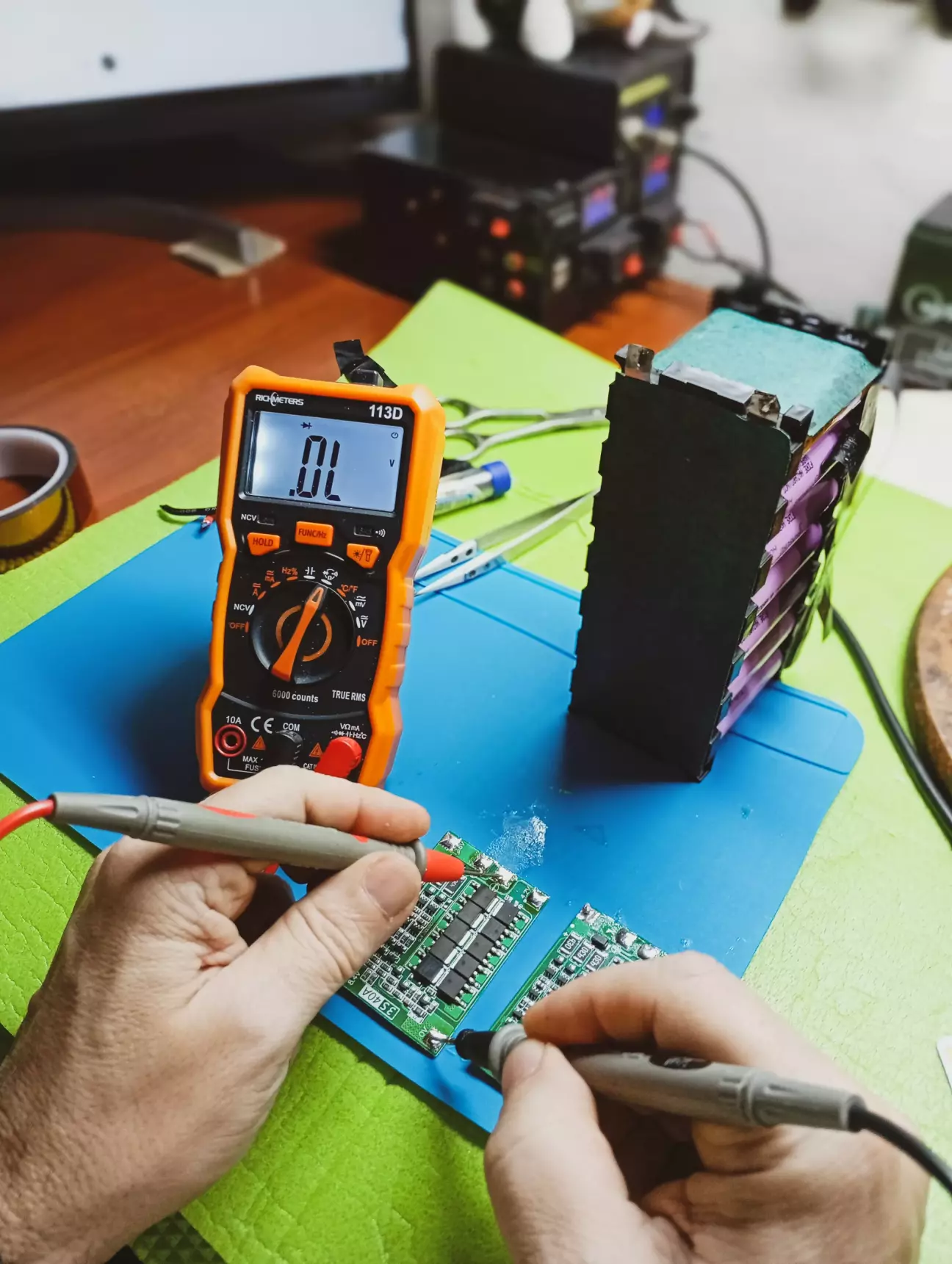

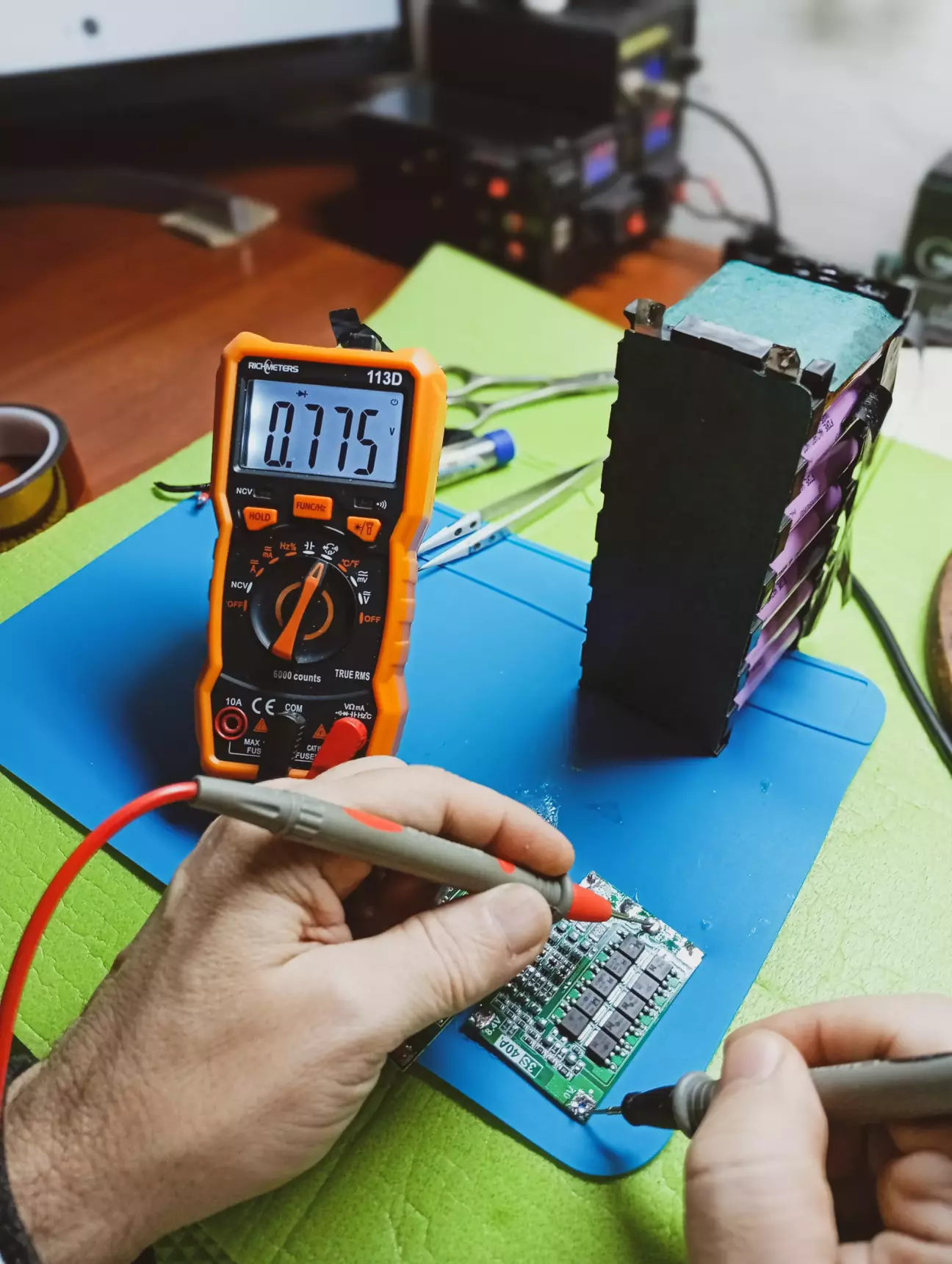

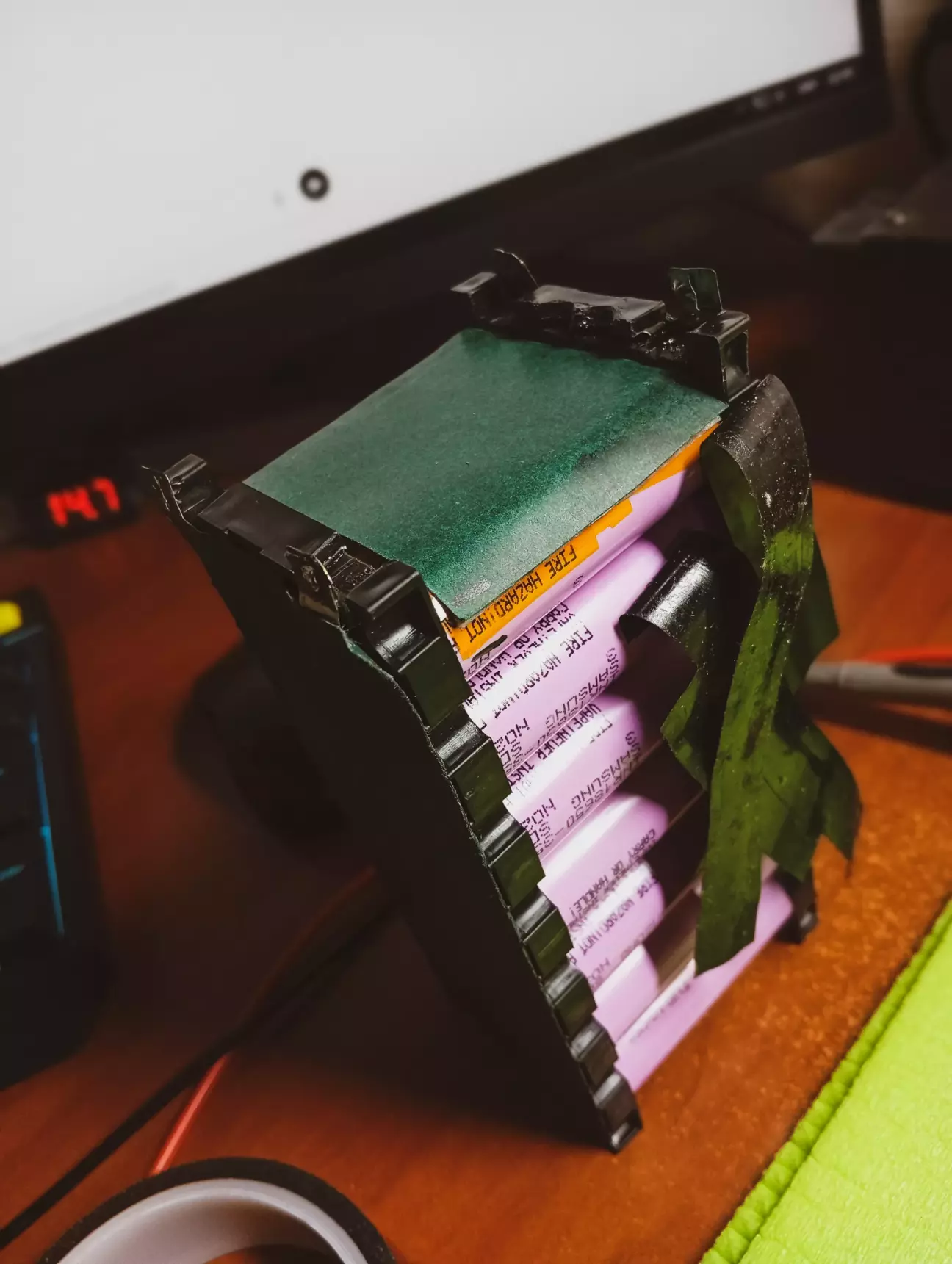

Випаюю та знімаю плату для перевірки

Випаюю та знімаю плату для перевірки

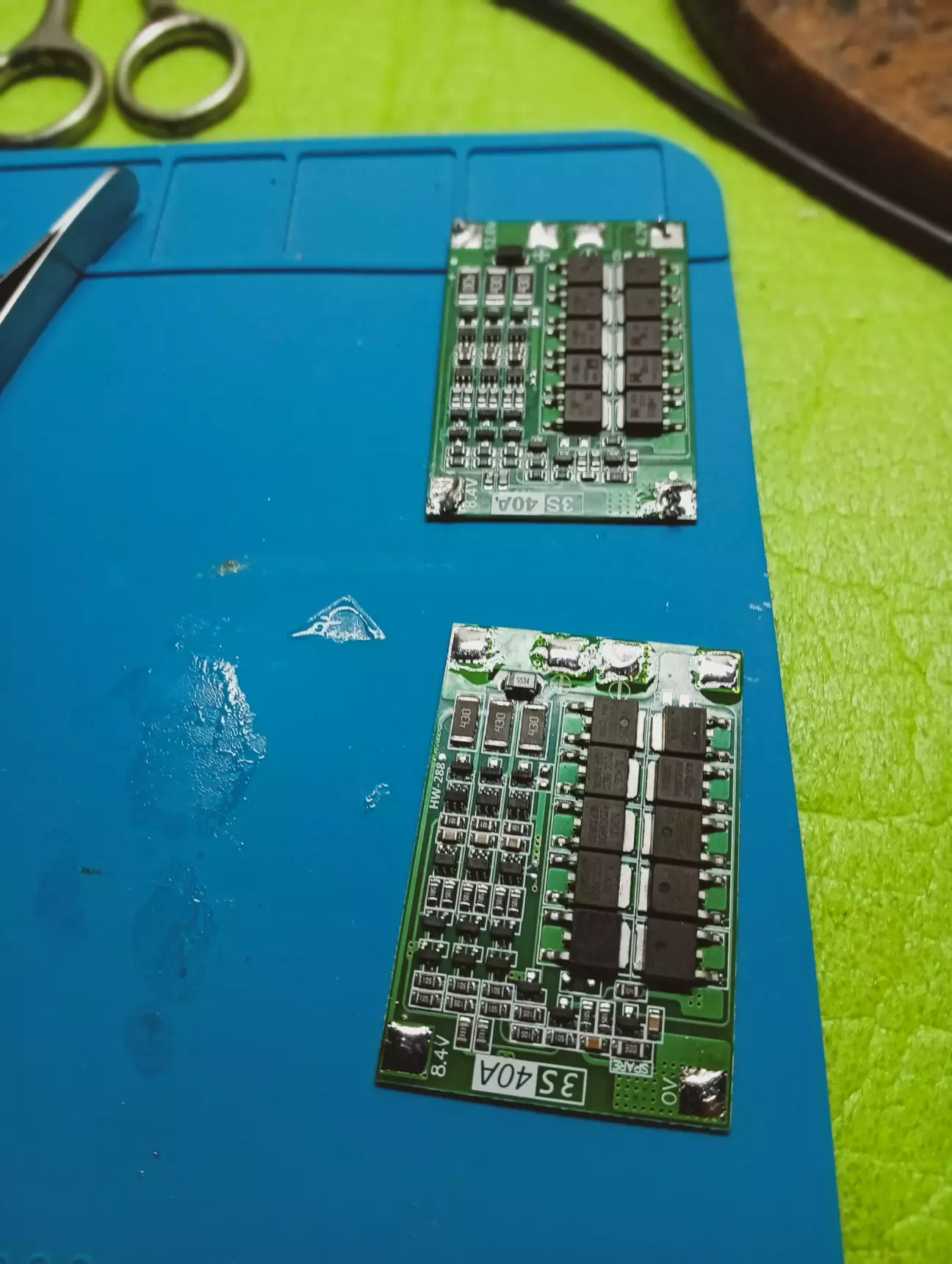

Добре що була ще одна зелена в запасі, як раз пригодилася

Добре що була ще одна зелена в запасі, як раз пригодилася



Стара плата, мосфетам тю тю...

Стара плата, мосфетам тю тю...

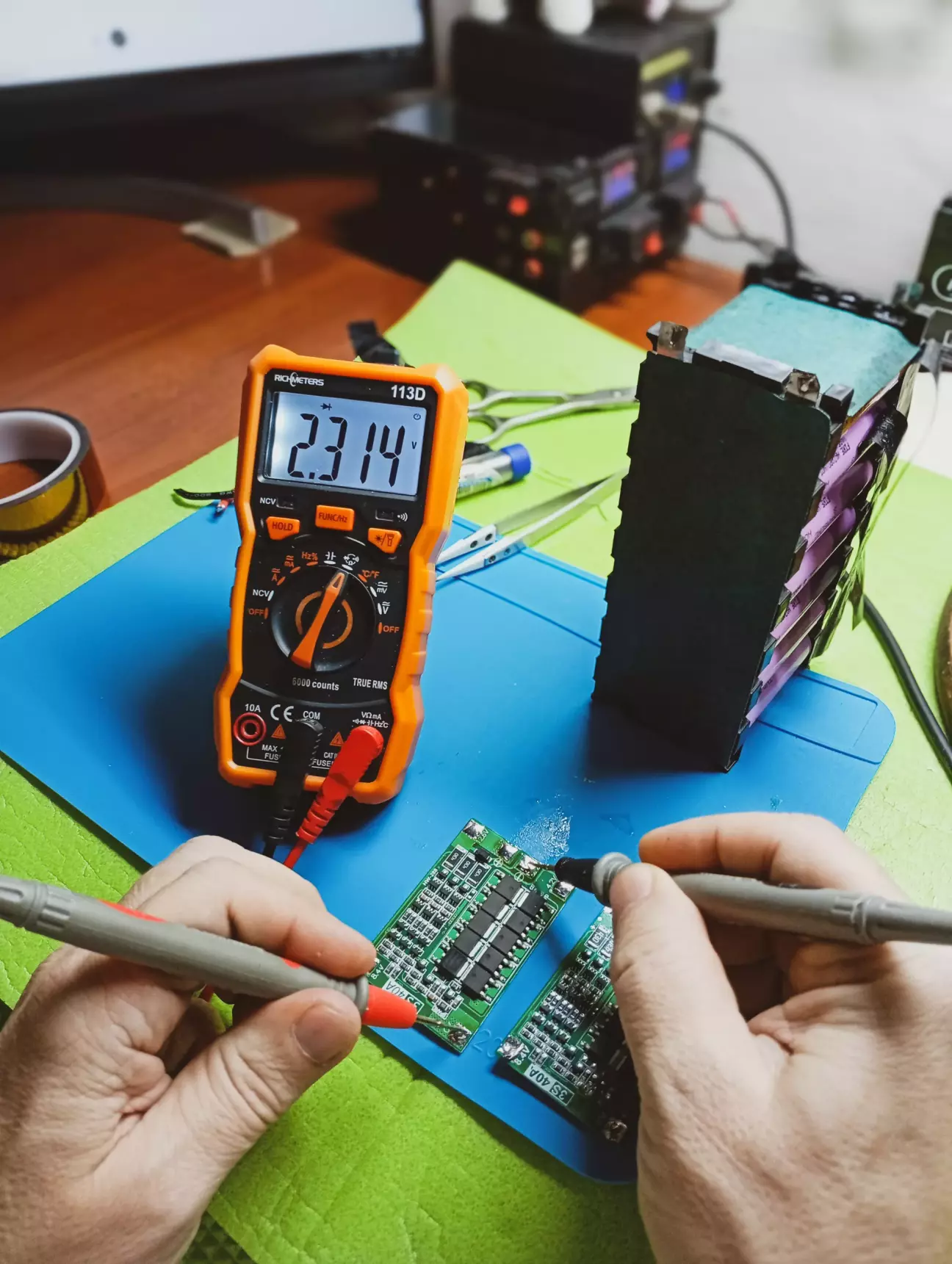

Нова плата, все чітко, працює

Нова плата, все чітко, працює

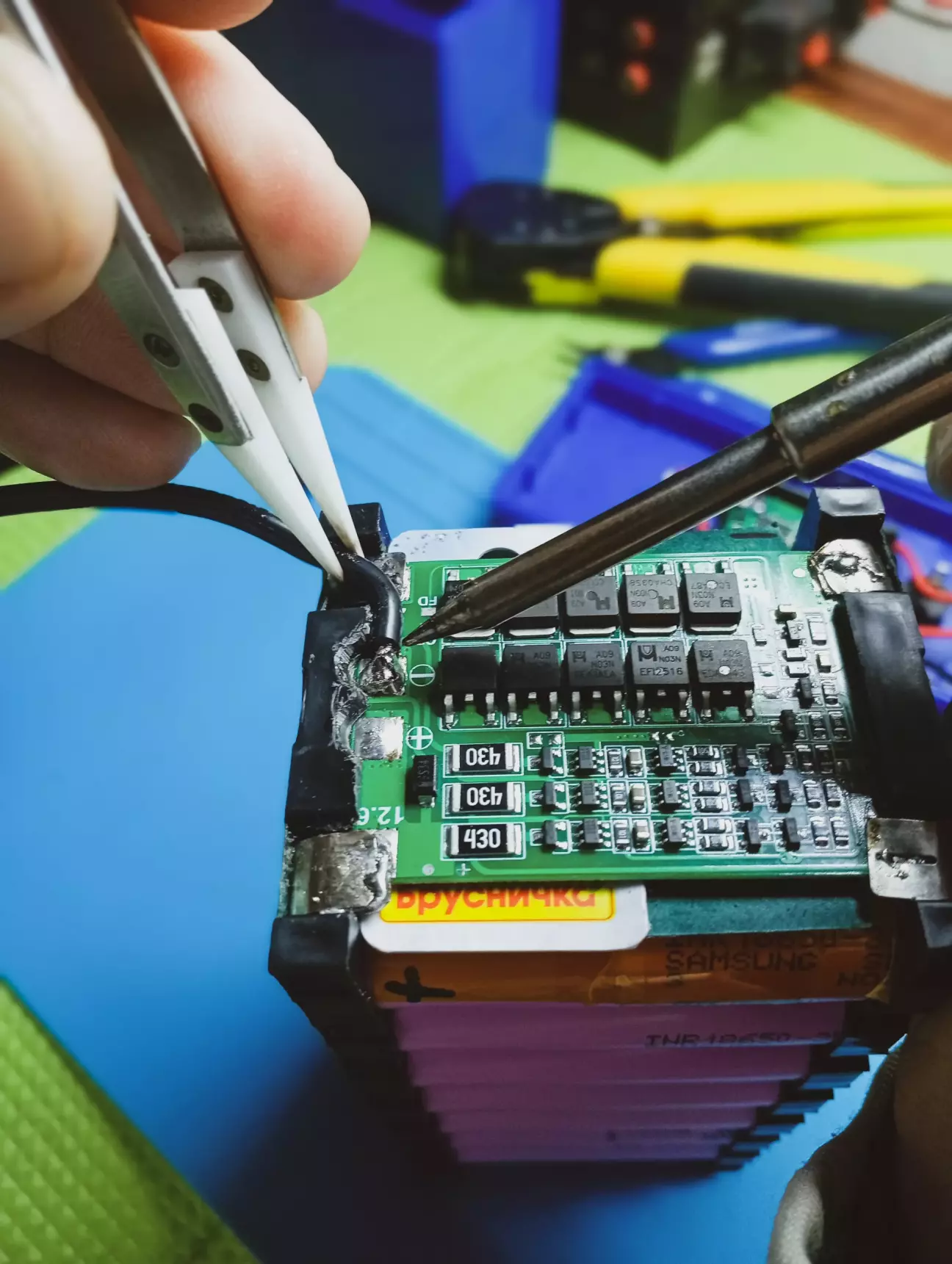

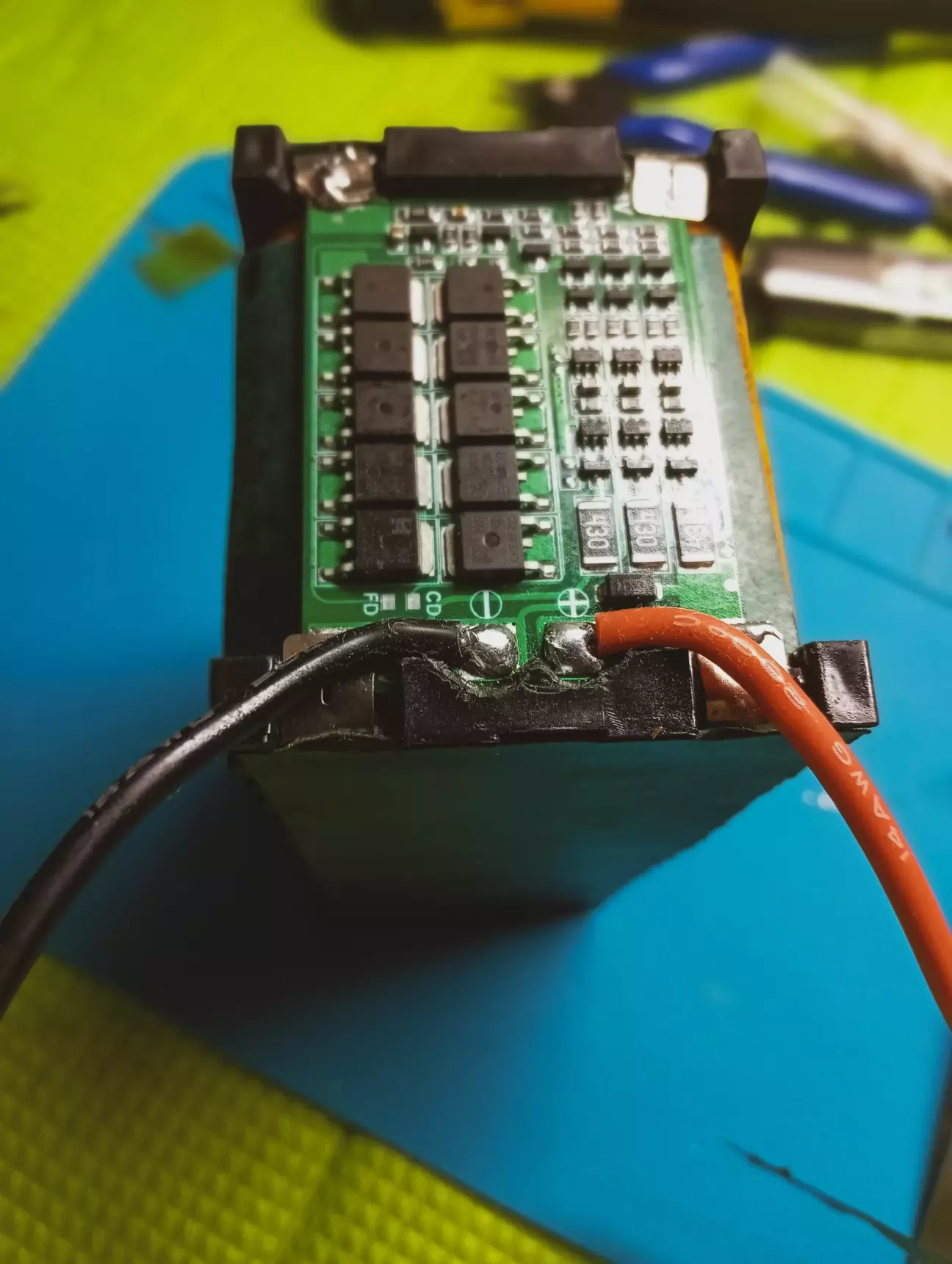

Знову паяємо нову плату)

Знову паяємо нову плату)

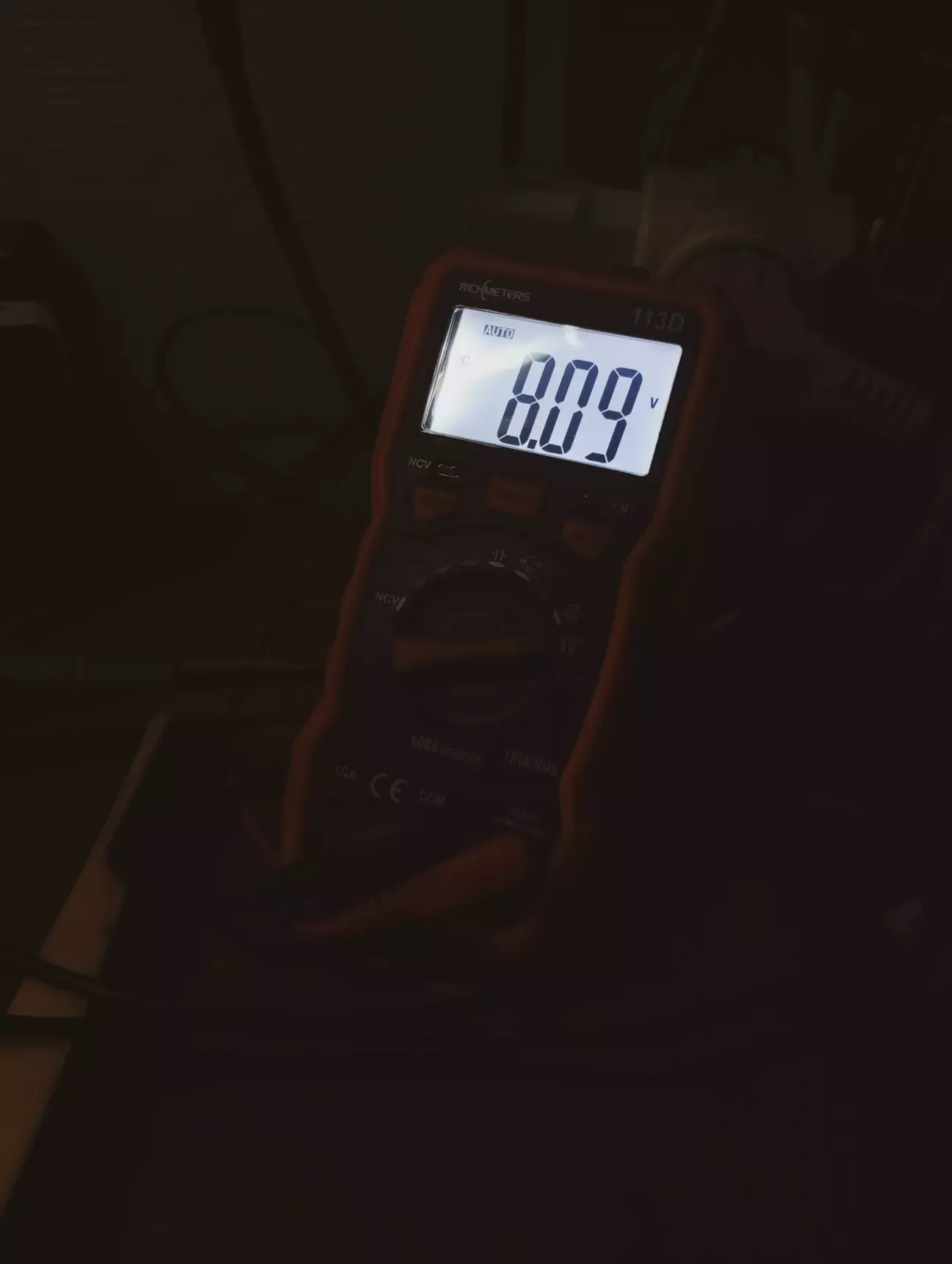

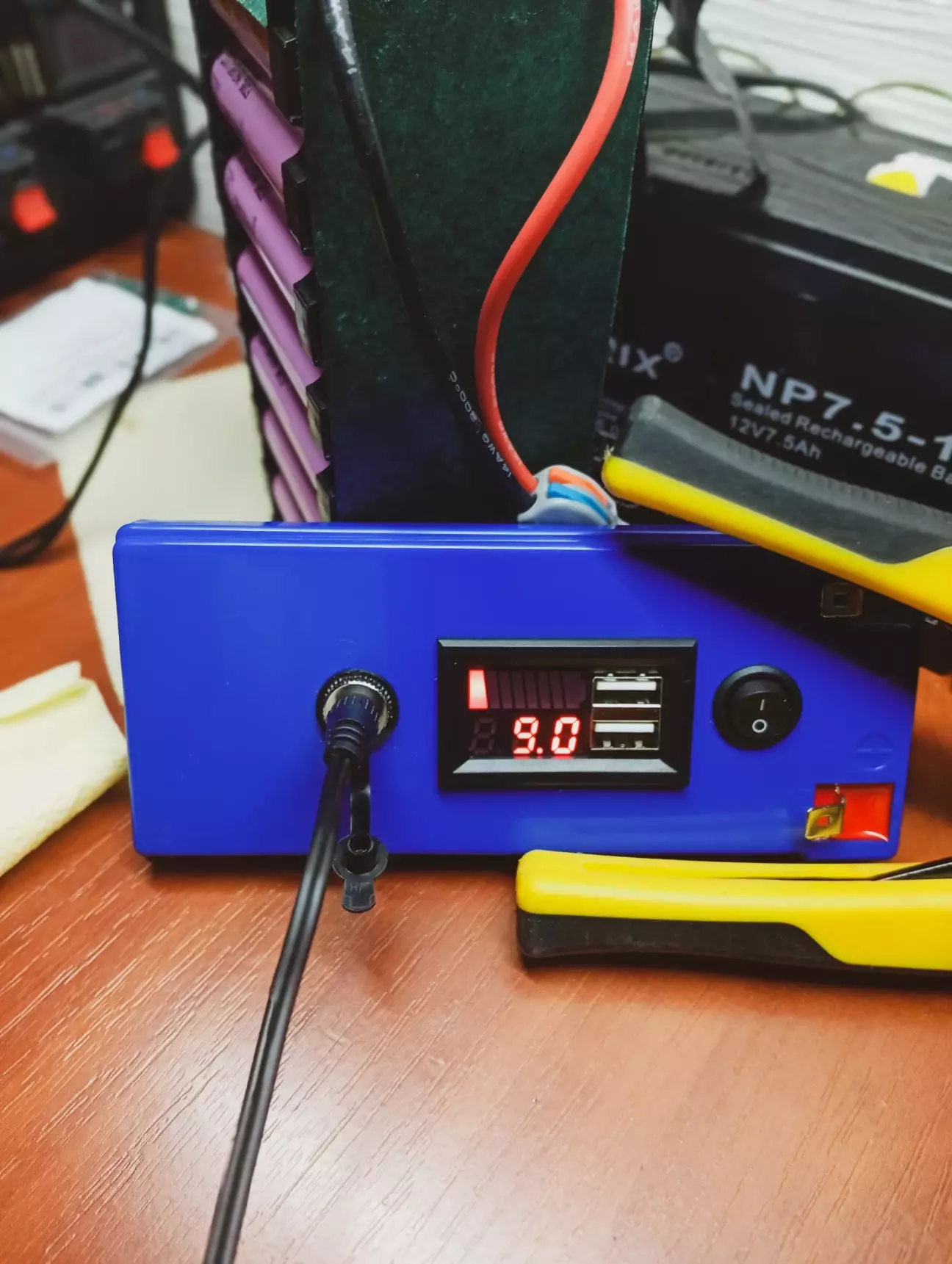

Поставив на розряд, перевірити захист бмс від перерозрядженя

Поставив на розряд, перевірити захист бмс від перерозрядженя





бмс відрубила розряд при 7.5в, тобто 2.5 на банку, це нижній рубіж, бажано б 2.8-3в, але як є, все одно ніхто його не буде розряджати до такої напруги, це більш аварійна напруга. Там при 9в як раз норм, нижче 9в пропадає остання поділка на дисплеї.

бмс відрубила розряд при 7.5в, тобто 2.5 на банку, це нижній рубіж, бажано б 2.8-3в, але як є, все одно ніхто його не буде розряджати до такої напруги, це більш аварійна напруга. Там при 9в як раз норм, нижче 9в пропадає остання поділка на дисплеї.

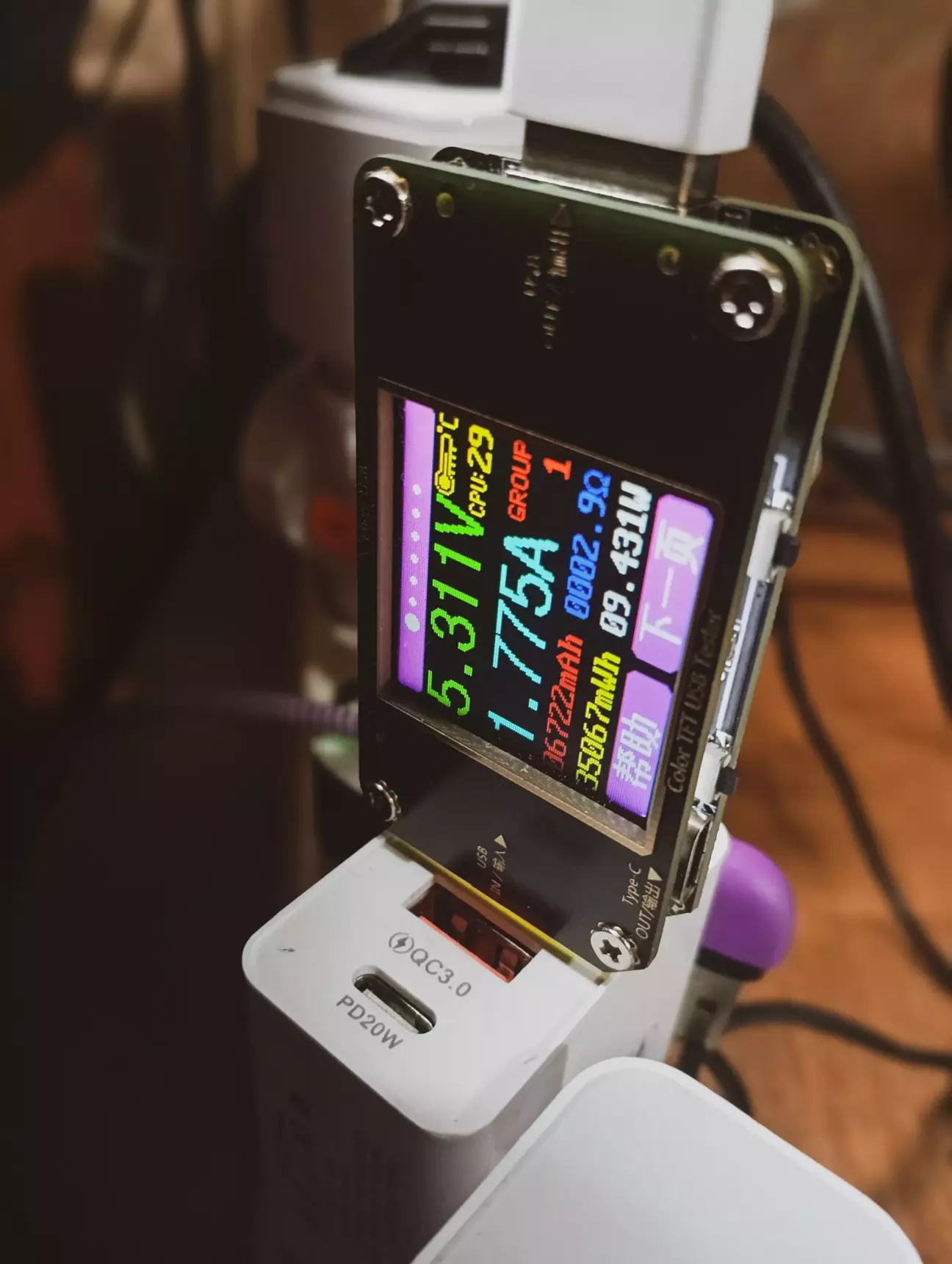

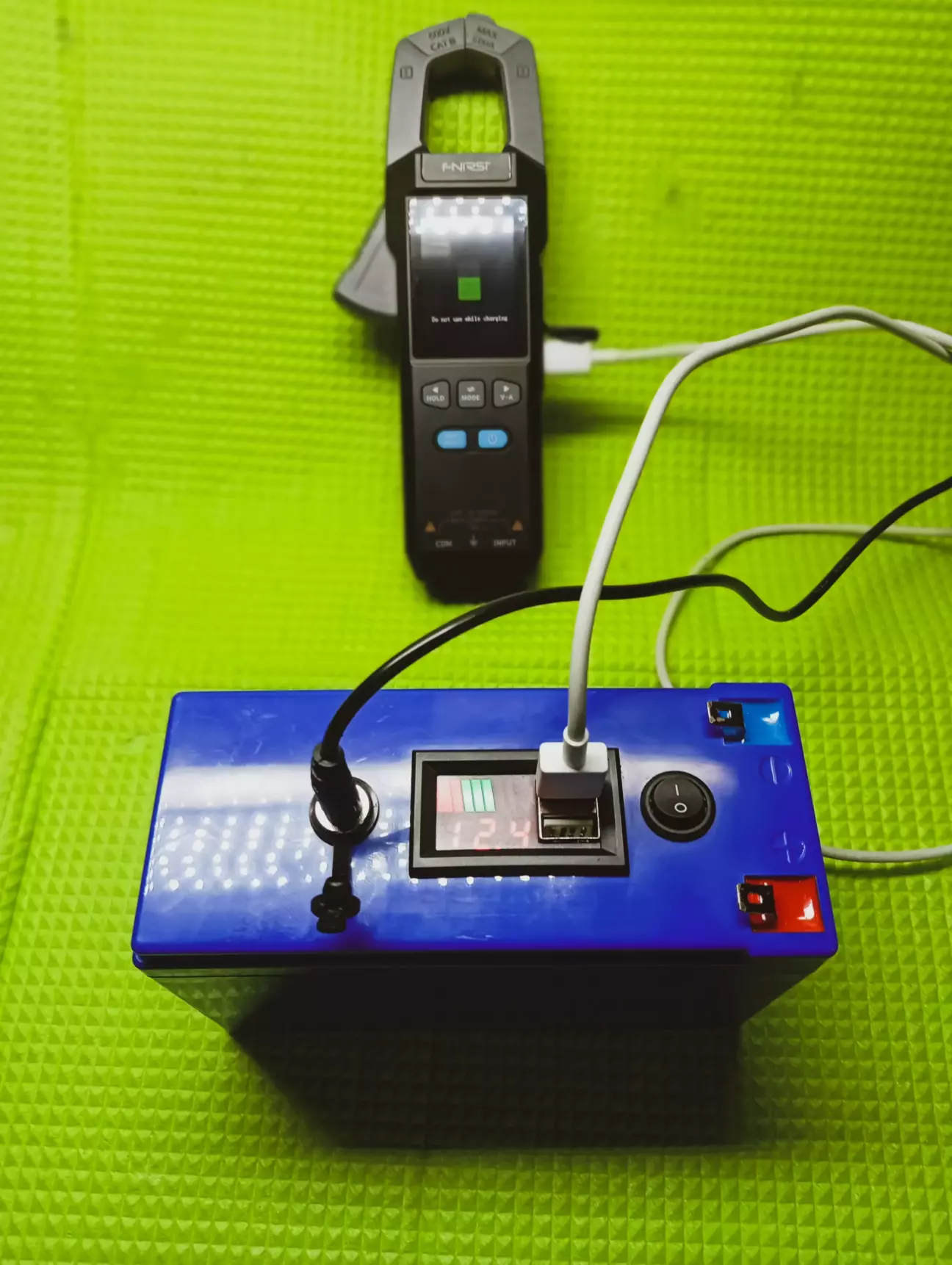

юсб порт видає близько 2а

юсб порт видає близько 2а

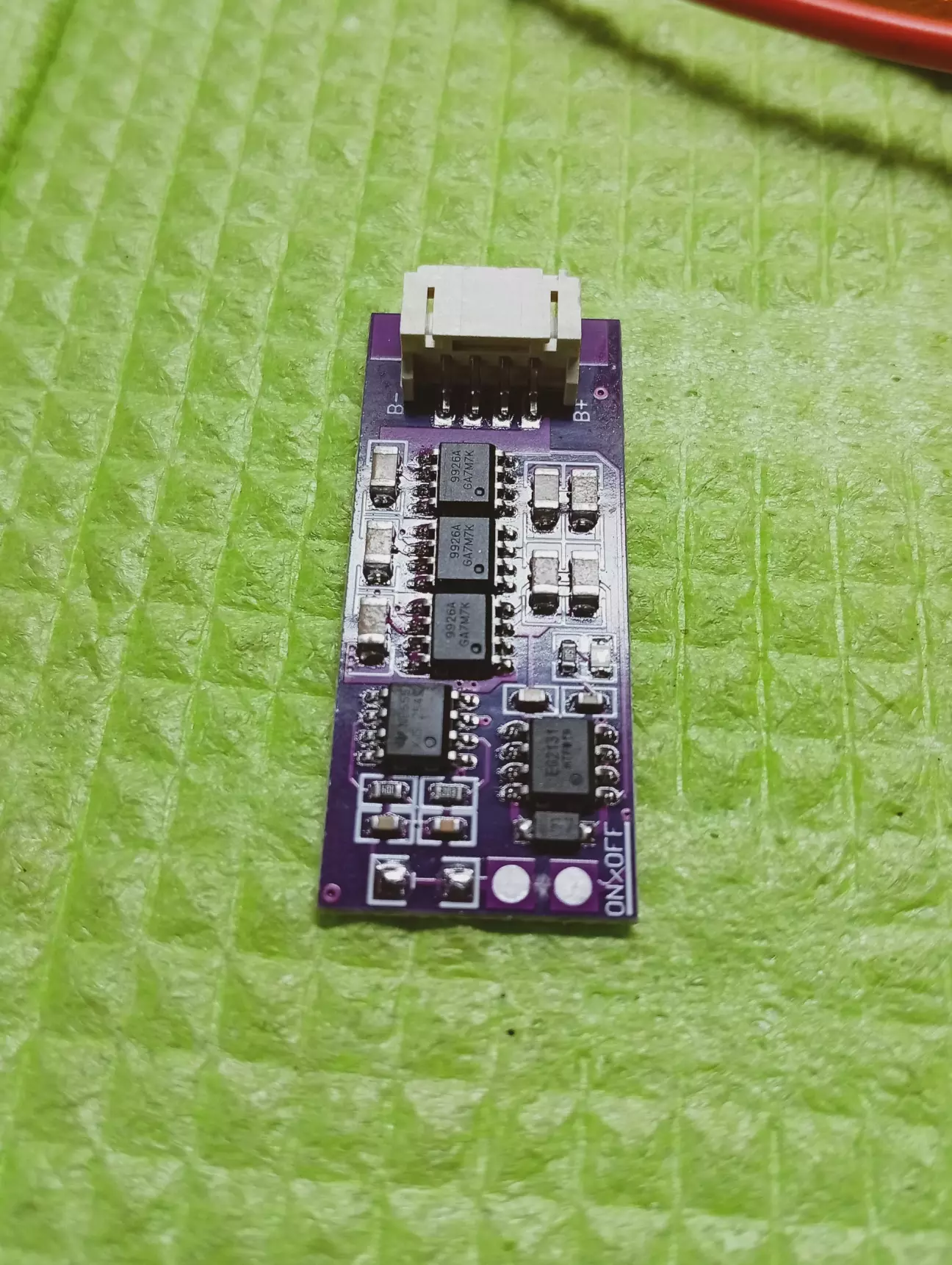

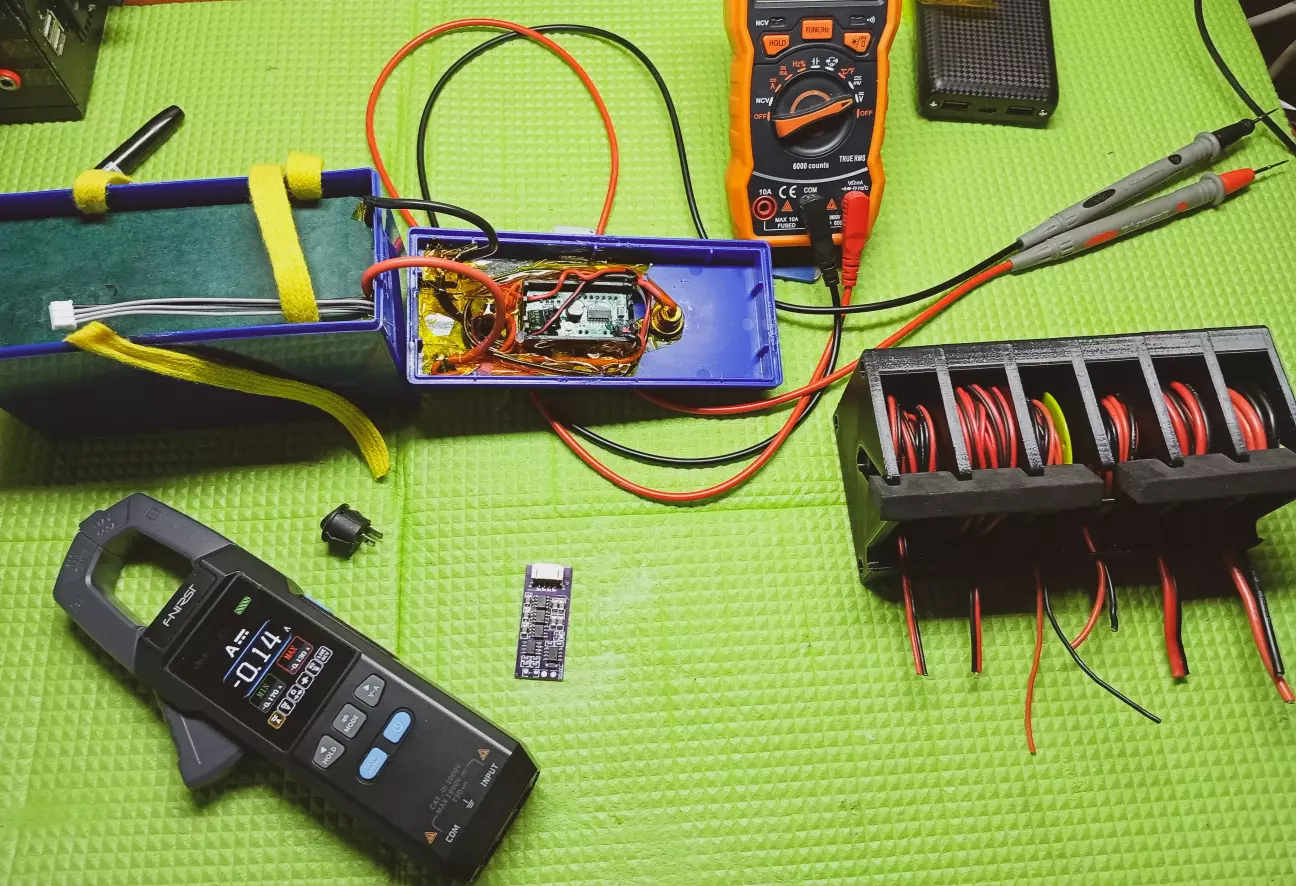

Зробив та зняв тест активного балансиру, показав себе норм, робоча штука
Відео

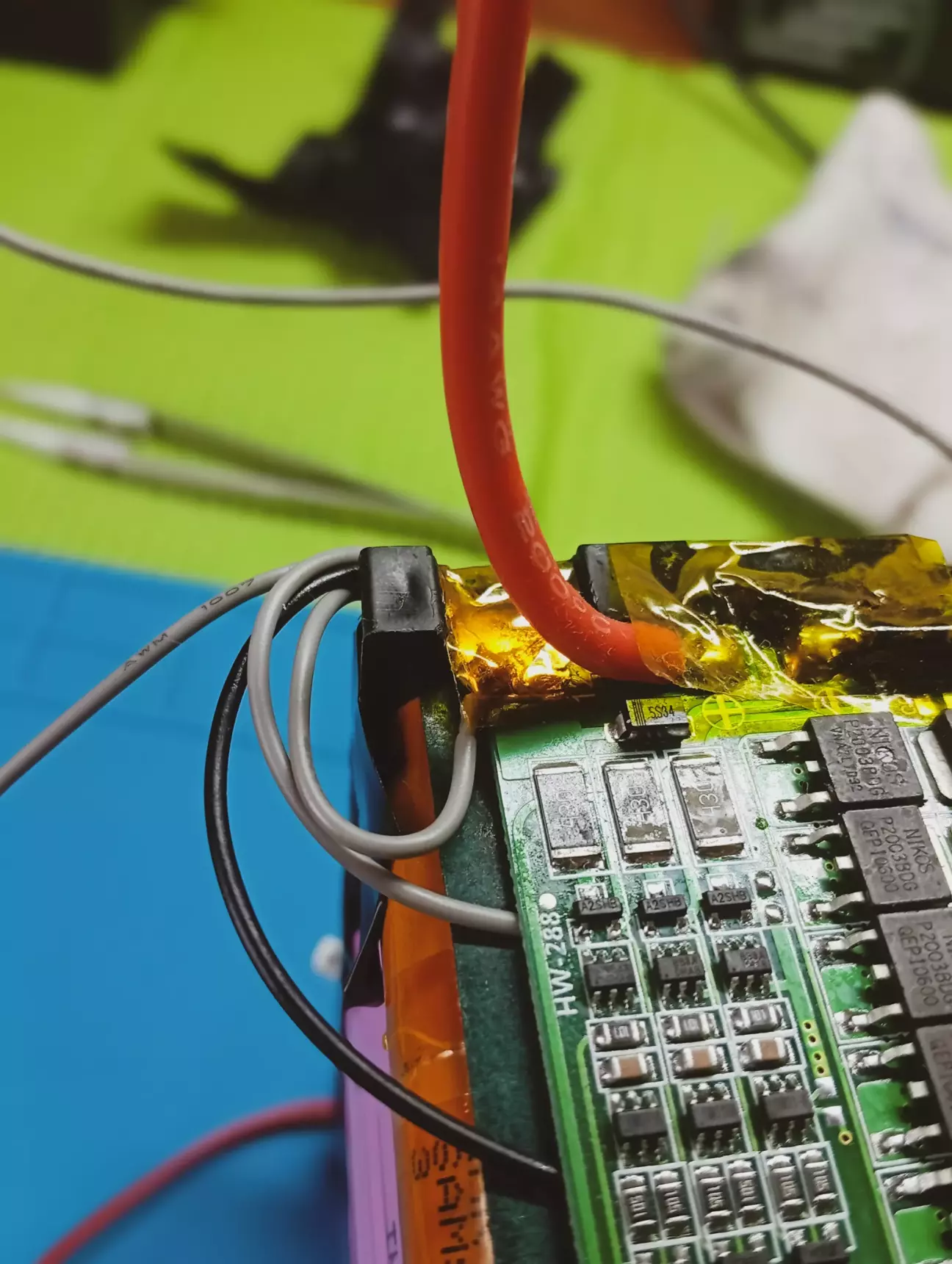

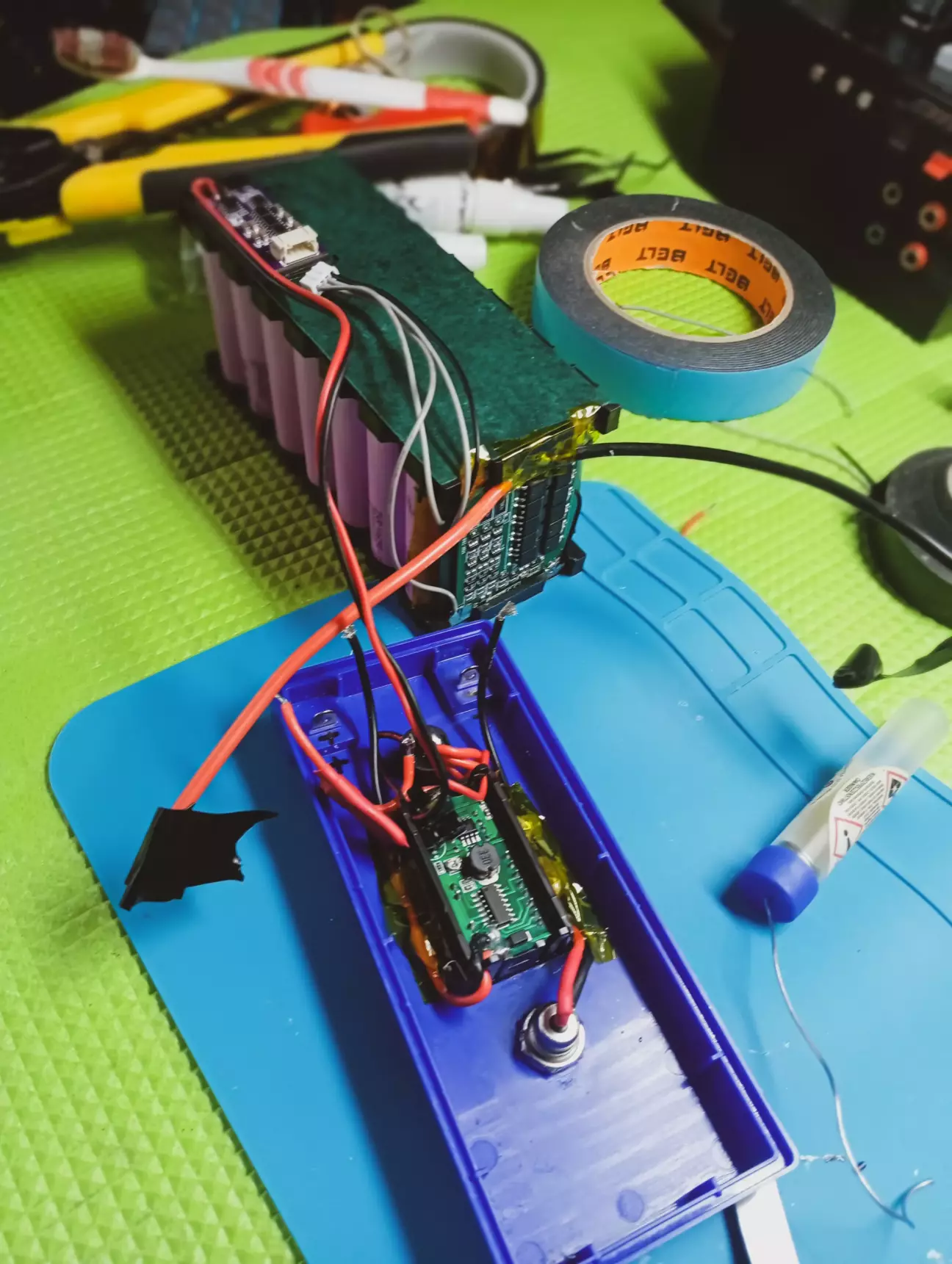

Підпаюю активний балансир

Підпаюю активний балансир

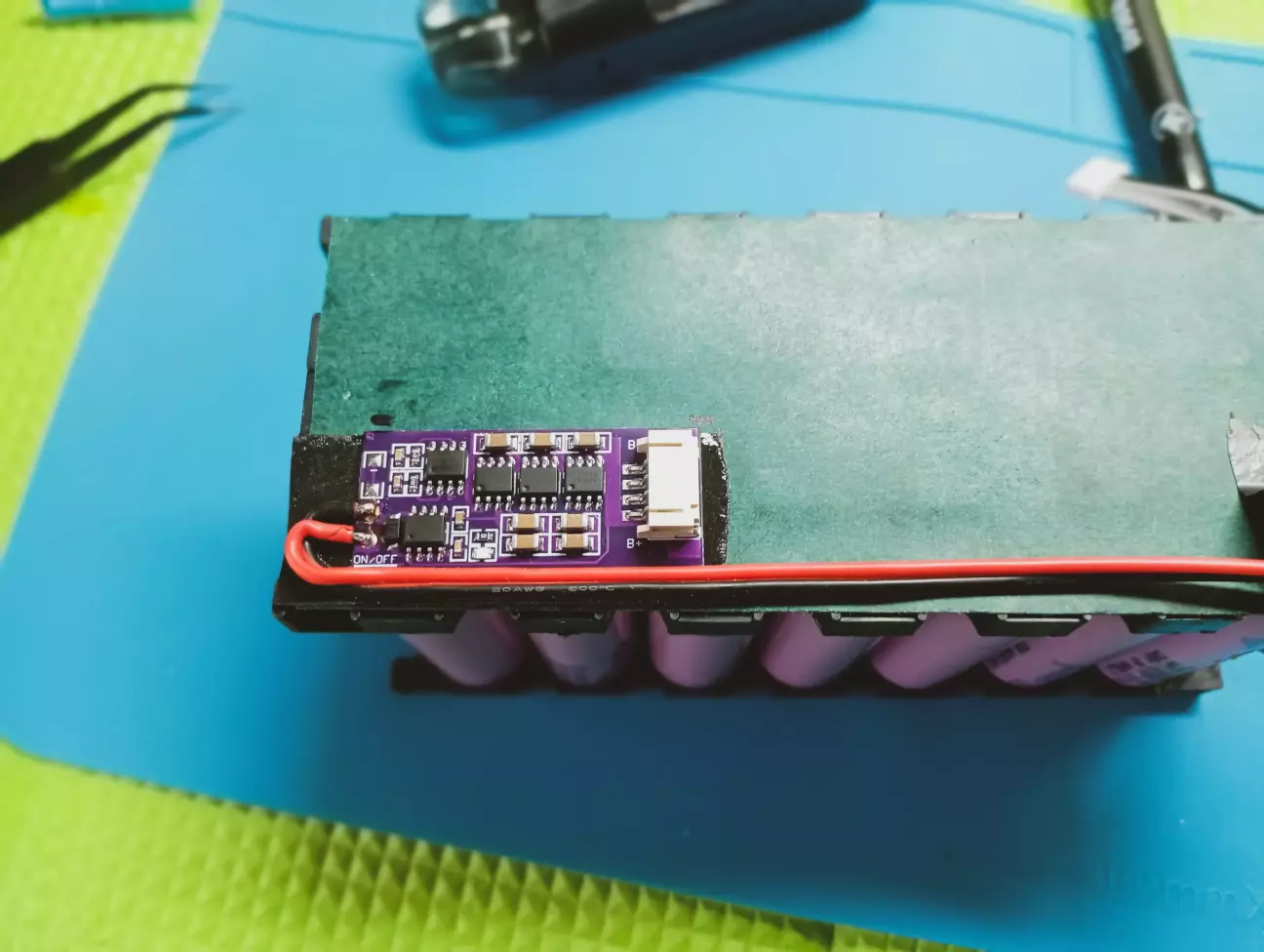

Але біда) хотів трjхи здвинути плату вже на скотчі і підірвалась доріжка на зворотньому боці плати, зняв і скотч її вирвав з конями, дуже ніжний балансир, yfжаль, я його протестив, результат хороший, робоча штука. Закажу ще пару штук і потім доставлю, як раз дроти з фішкою оставлю. Цей балансир балансує банки постійно і набагато швидше ніж той пасивний що на платі, там теж є балансир, але він слабенький і балансує тільки в кінці зарядки.

Але біда) хотів трjхи здвинути плату вже на скотчі і підірвалась доріжка на зворотньому боці плати, зняв і скотч її вирвав з конями, дуже ніжний балансир, yfжаль, я його протестив, результат хороший, робоча штука. Закажу ще пару штук і потім доставлю, як раз дроти з фішкою оставлю. Цей балансир балансує банки постійно і набагато швидше ніж той пасивний що на платі, там теж є балансир, але він слабенький і балансує тільки в кінці зарядки.

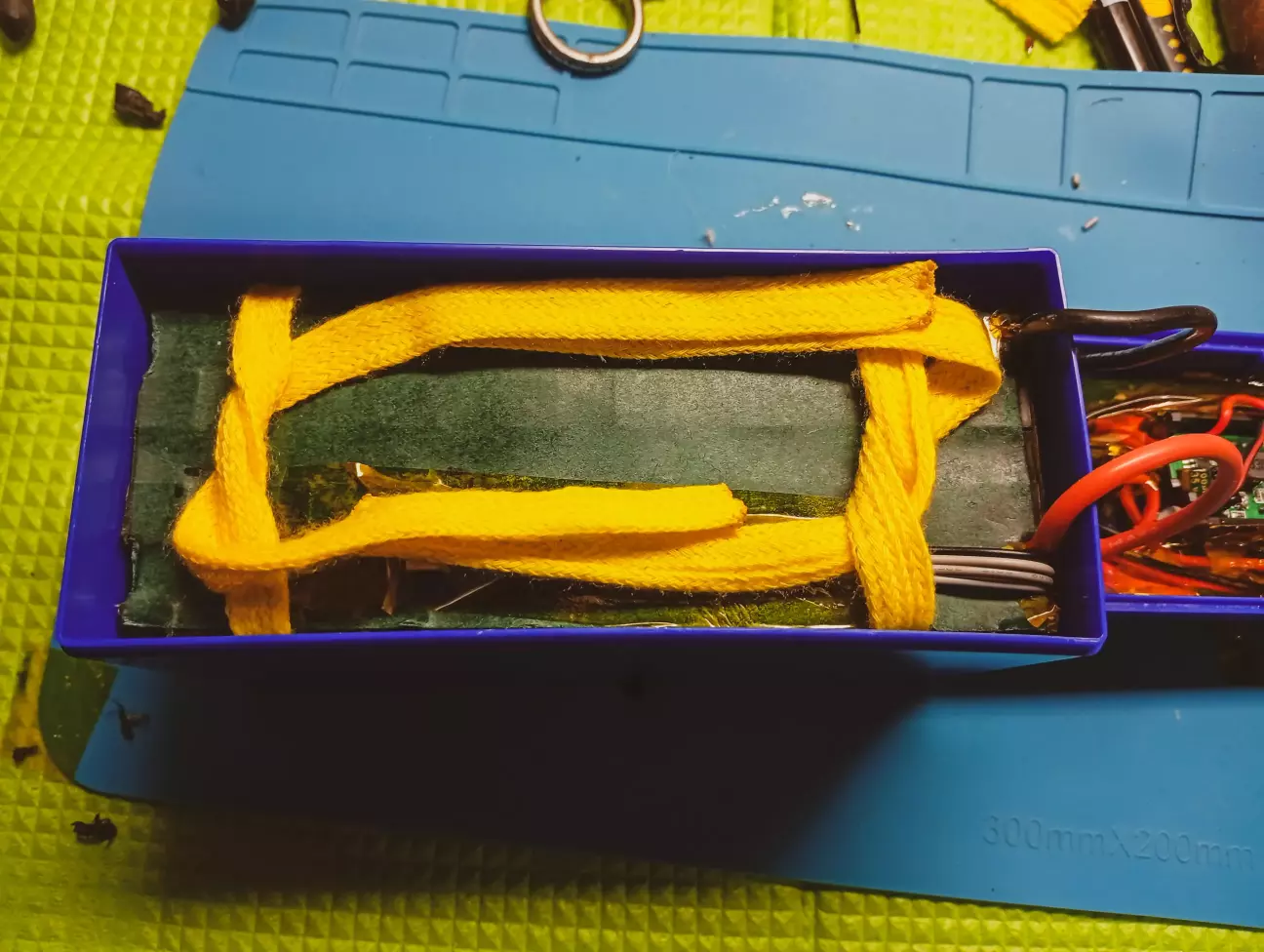

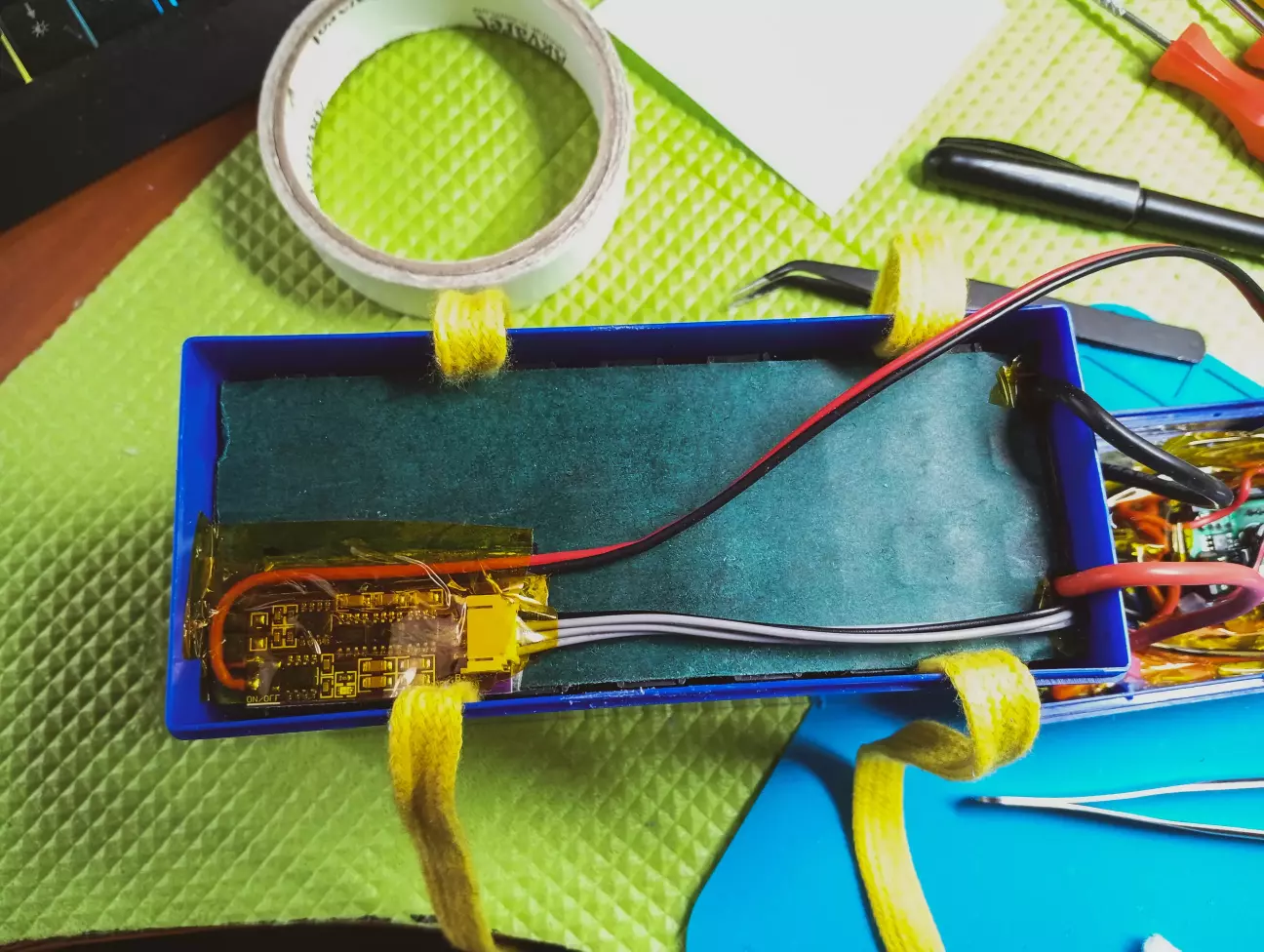

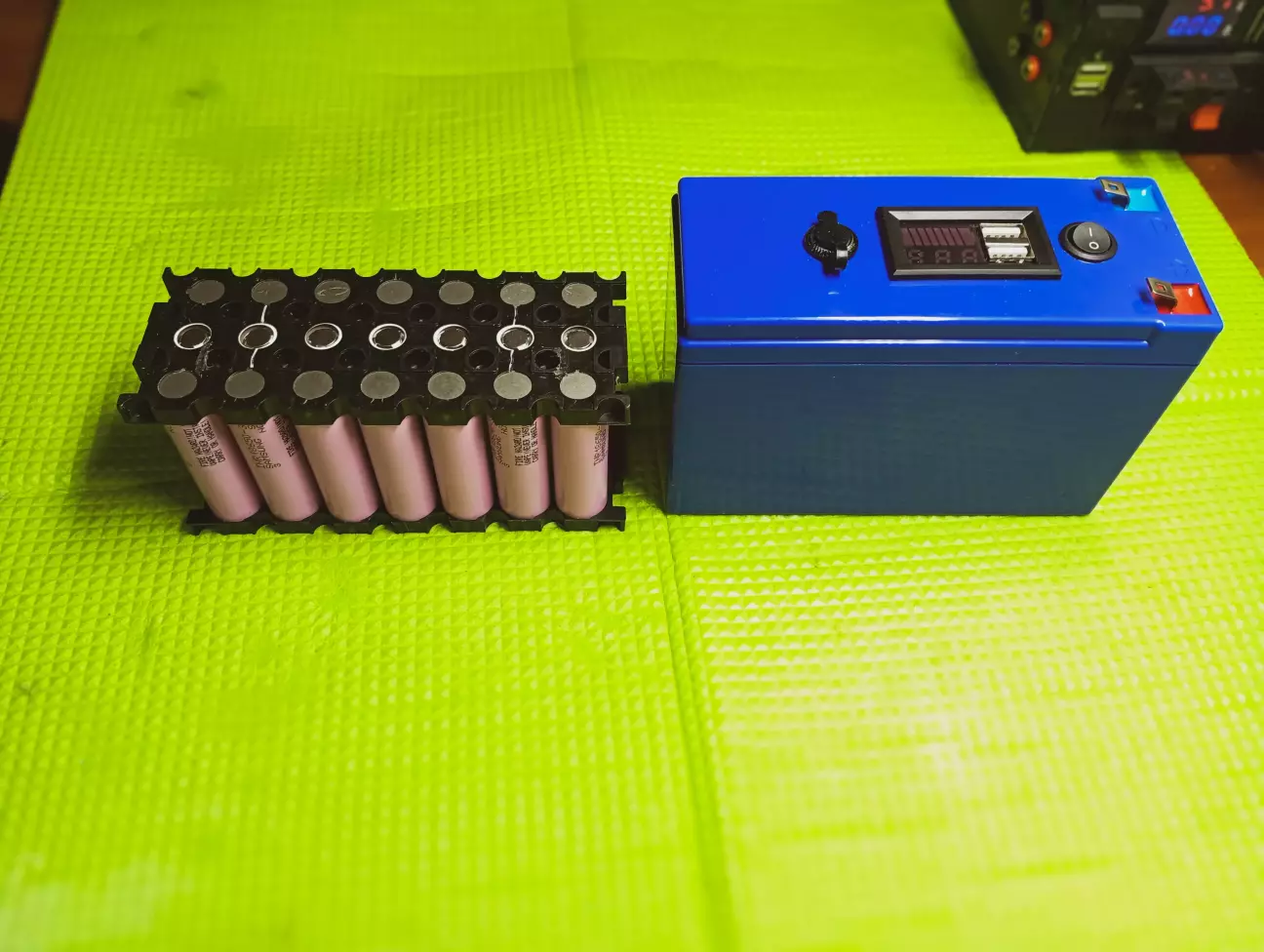

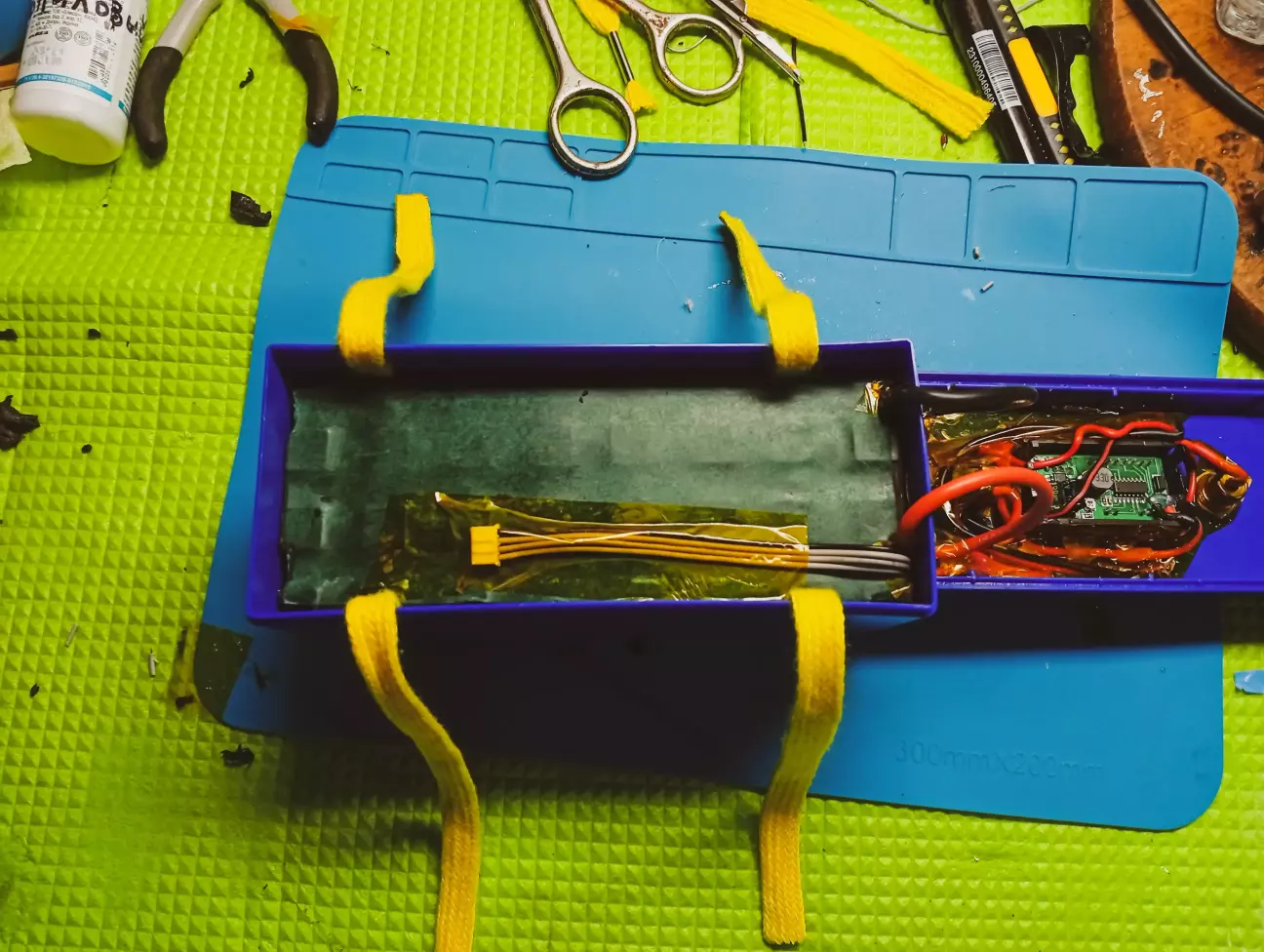

Жовтенькі шнурочки, щоб можна було витягнути збірку для перепаковки або ще чогось, без них якщо опустити збірку в корпуся, то вже ніяк не витягнути, тільки корпус ламати, дуже щільно входе.

Жовтенькі шнурочки, щоб можна було витягнути збірку для перепаковки або ще чогось, без них якщо опустити збірку в корпуся, то вже ніяк не витягнути, тільки корпус ламати, дуже щільно входе.

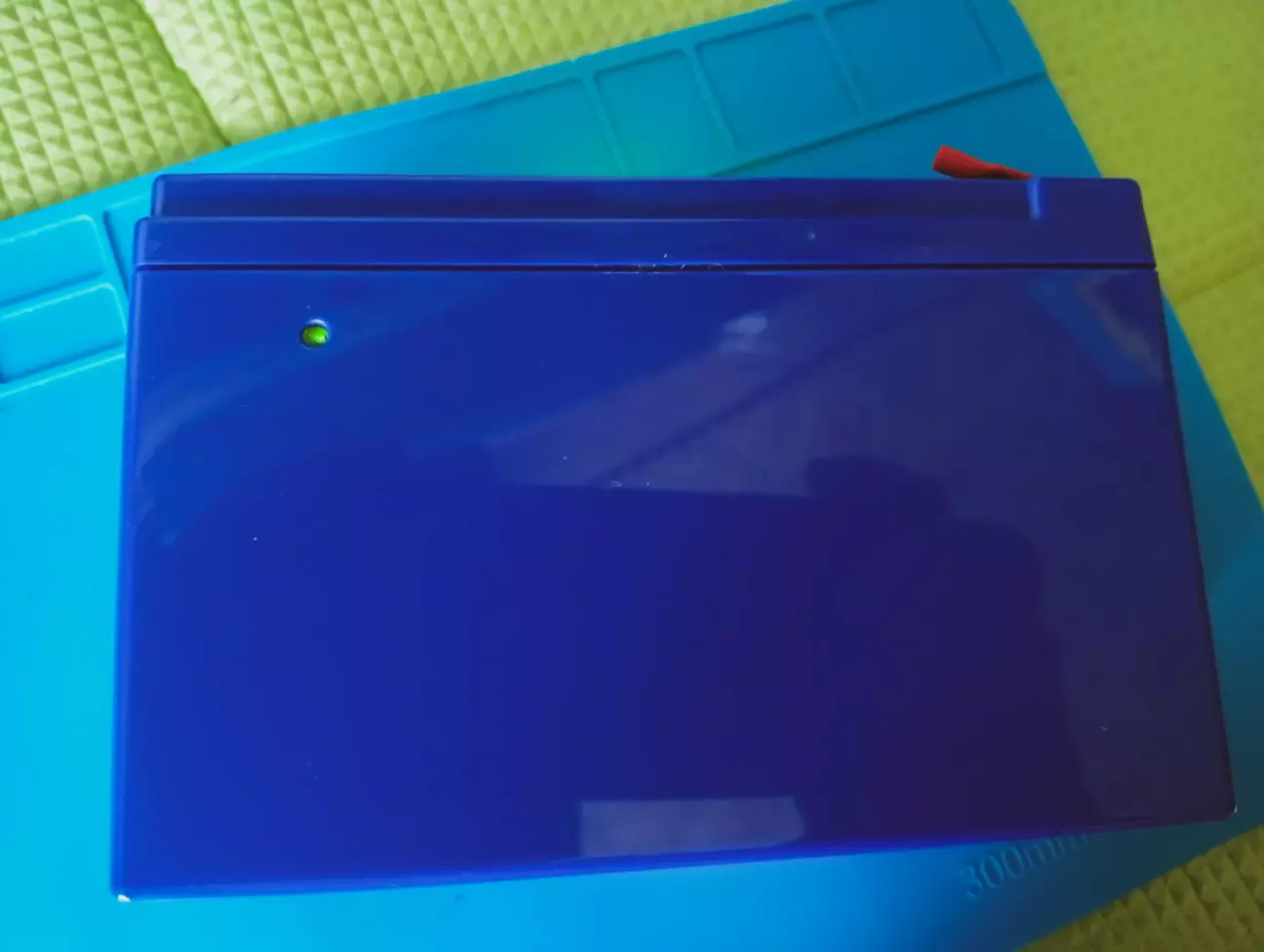

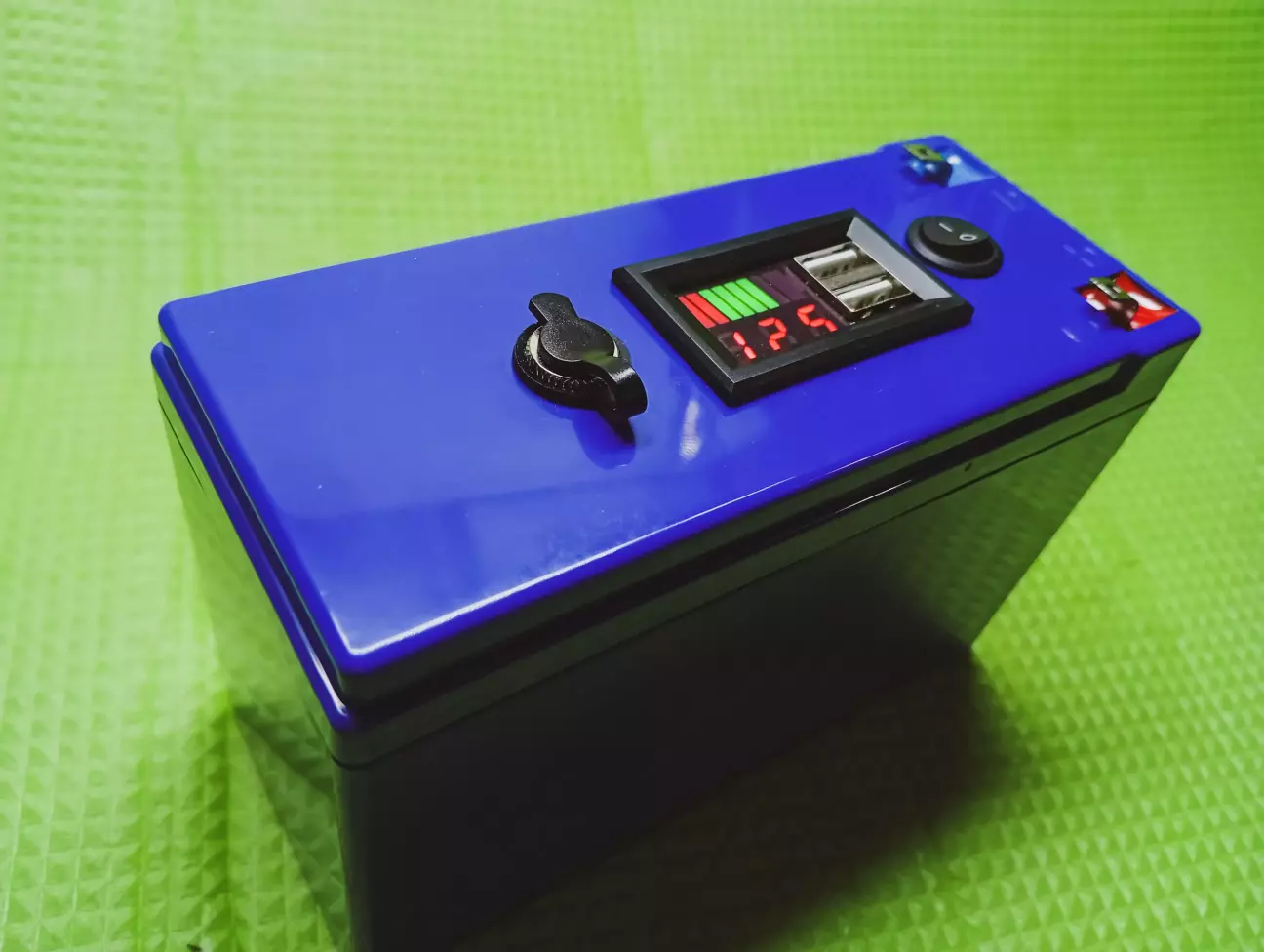

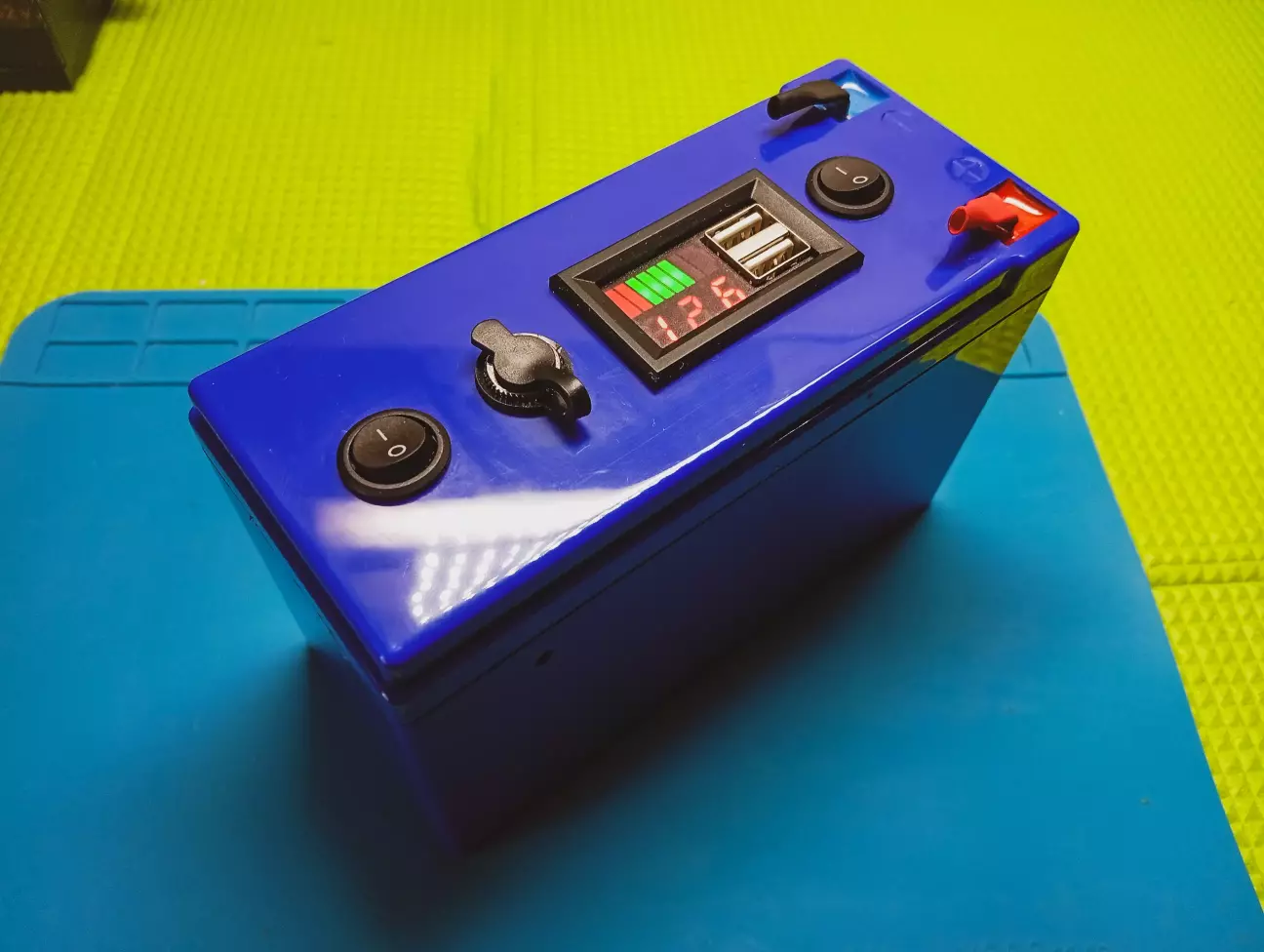

Готово

Готово








Будуть питання, задавайте, всім добра ✌
