Підключення реєстратора 70mai M500 / Hardware kit

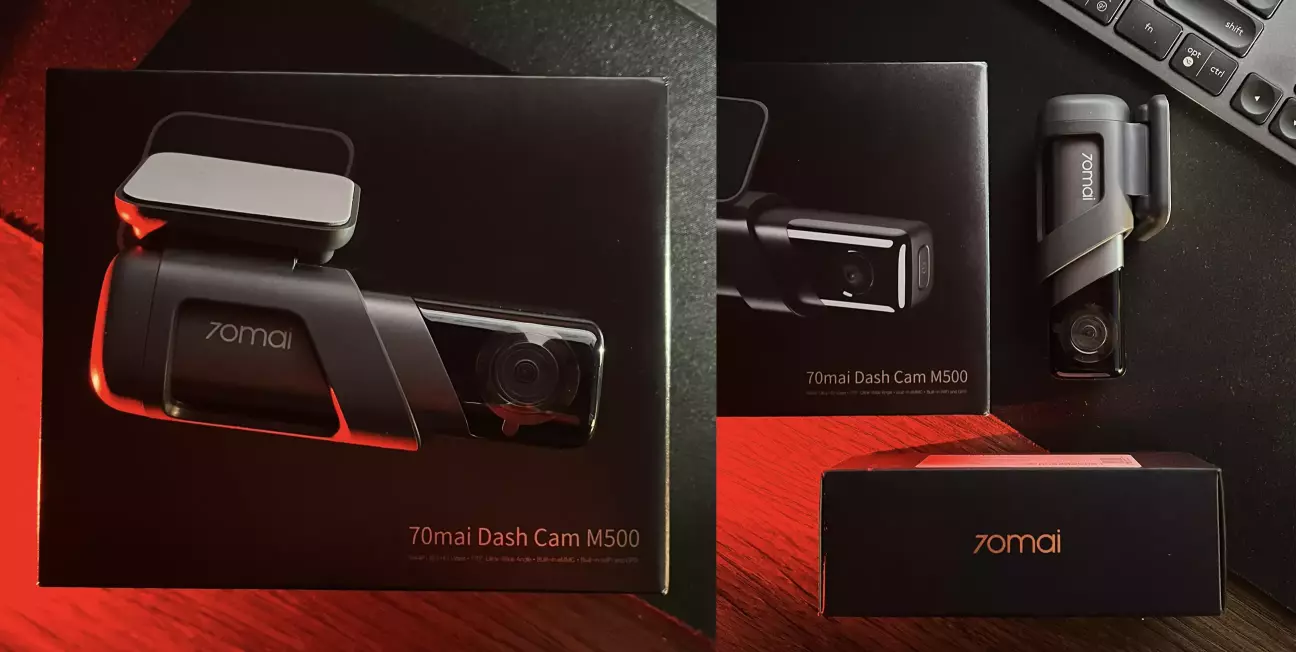

Кохана дружина подарувала автомобільний реєстратор 70mai M500 на 64gb. Прикольний естетичний на вигляд девайс без зайвих екранів, керування через додаток.

Спочатку дивився на DDPai Mini 5, як у @UA-driver - візуально те саме, але купувати треба було рік тому, бо коли почав моніторити ціни на моє здивування саме на цю модель вони підскочили в 2,5 рази. Додатково до реєстратора був придбаний Hardware kit - кабель для підключення до запобіжників і активації в реєстраторі функції спостереження на парковці.

...але я пішов іншим шляхом!

Вивчивши всі варіанти підключення, було вирішено підключитись до найближчих споживачів які мають потрібні контакти.

Отож - розбираємо плафон!

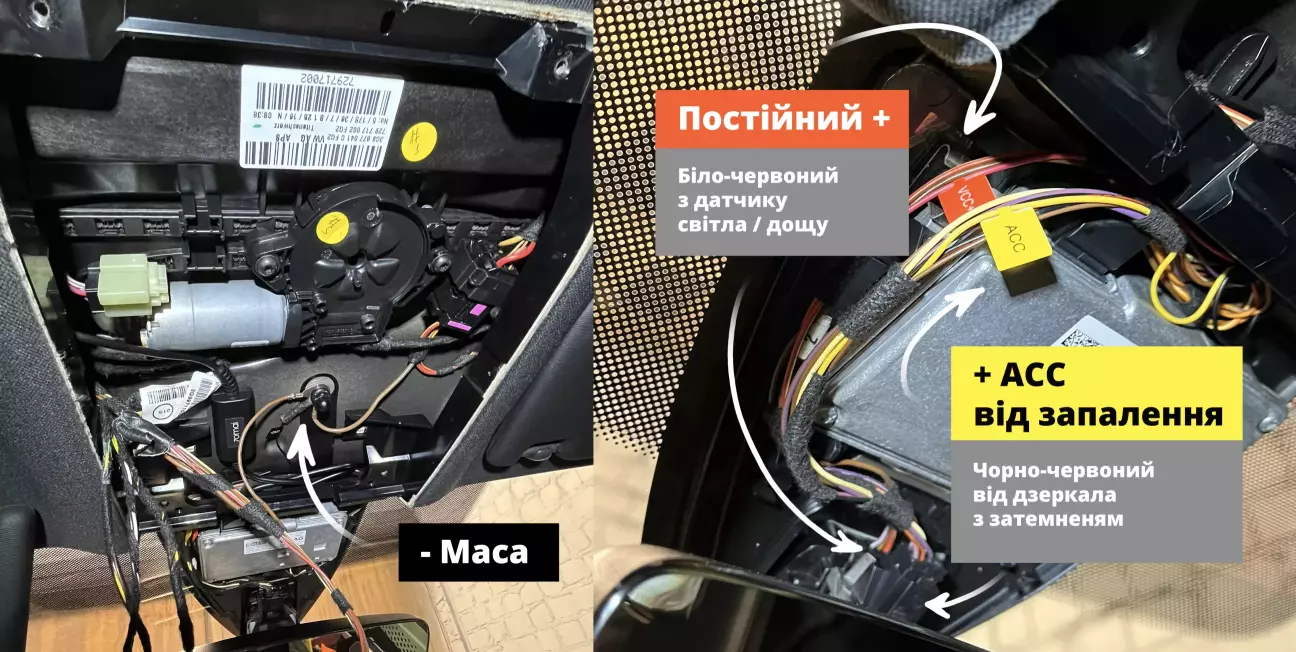

• VCC+ / постійний + беремо з датчику світла / дощу (біло-червоний провід)
• ACC + / берем з дзеркала з затемненням (чорно-червоний провід)
• Маса - / контакт на кузові (на ньому буде ще заживлено пара споживачів і шлейф від блоку камери)
• Блок перетворювач з 12V на 5V з Hardware kit приклеїв до даху на двосторонній 3M
• Зайві 2м кабелю стягнув стяжками, обмотав стрічкою Coroplast і сховав за обшивкою стелі
• Інший кінець кабелю з Type-C вивів через декоративний пластик зробивши невеличкий отвір в товщину кабелю.

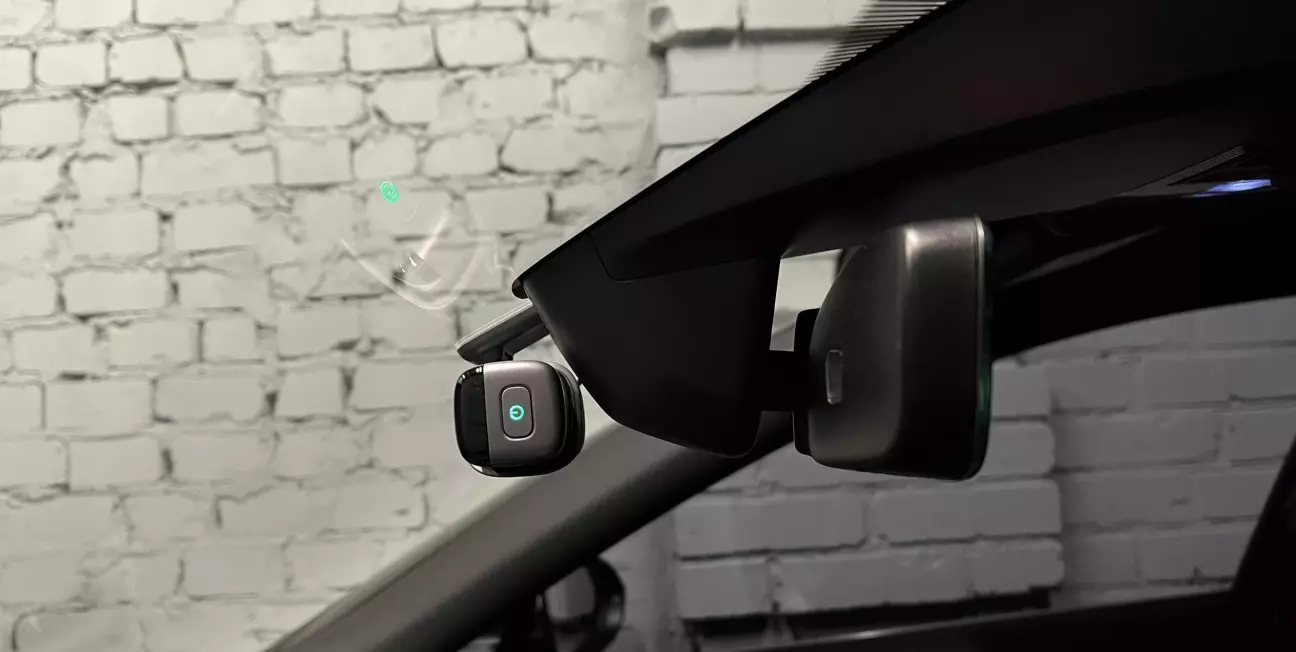

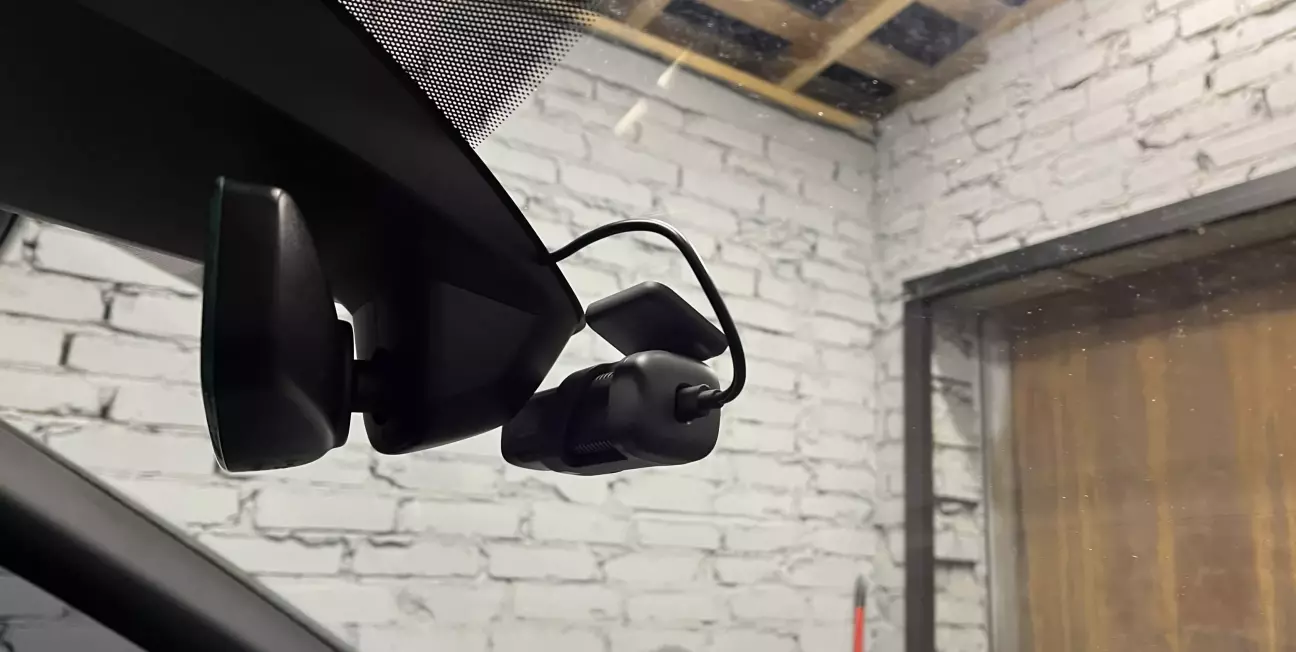

Знежирив скло, вибрав місце для тримача щоб сама лінза була по центру вітрового скла. Готово!

Дякую за увагу! ❤️
