Півтора роки тому я придбав андроїд-магнітолу.
Як видно з перших кадрів допису, з самого початку була ідея розмістити дисплей на торпедо, але наявних можливостей для цього було не достатньо, тому був обраний компромісний варіант, який я і придбав. Все в апараті мене влаштовувало, тому про дисплей на торпедо я забув аж до моменту, коли @longeroff опублікував дописи про свою нову магнітолу...
І тут забута хотілка знову виринула на поверхню! Трохи подумавши і прикинувши одне до одного, вирішив перенести дисплей магнітоли на торпедо. Для реалізації задуму також звернувся до @yuzo, який погодився допомогти, адже вже мав напрацювання по магнітолі Олександра.
То ж, до Юри поїхала накладка годинника з торпедо, а дисплей, аналогічний моєму, вже був в наявності. І Юра заходився проектувати корпус для дисплею.

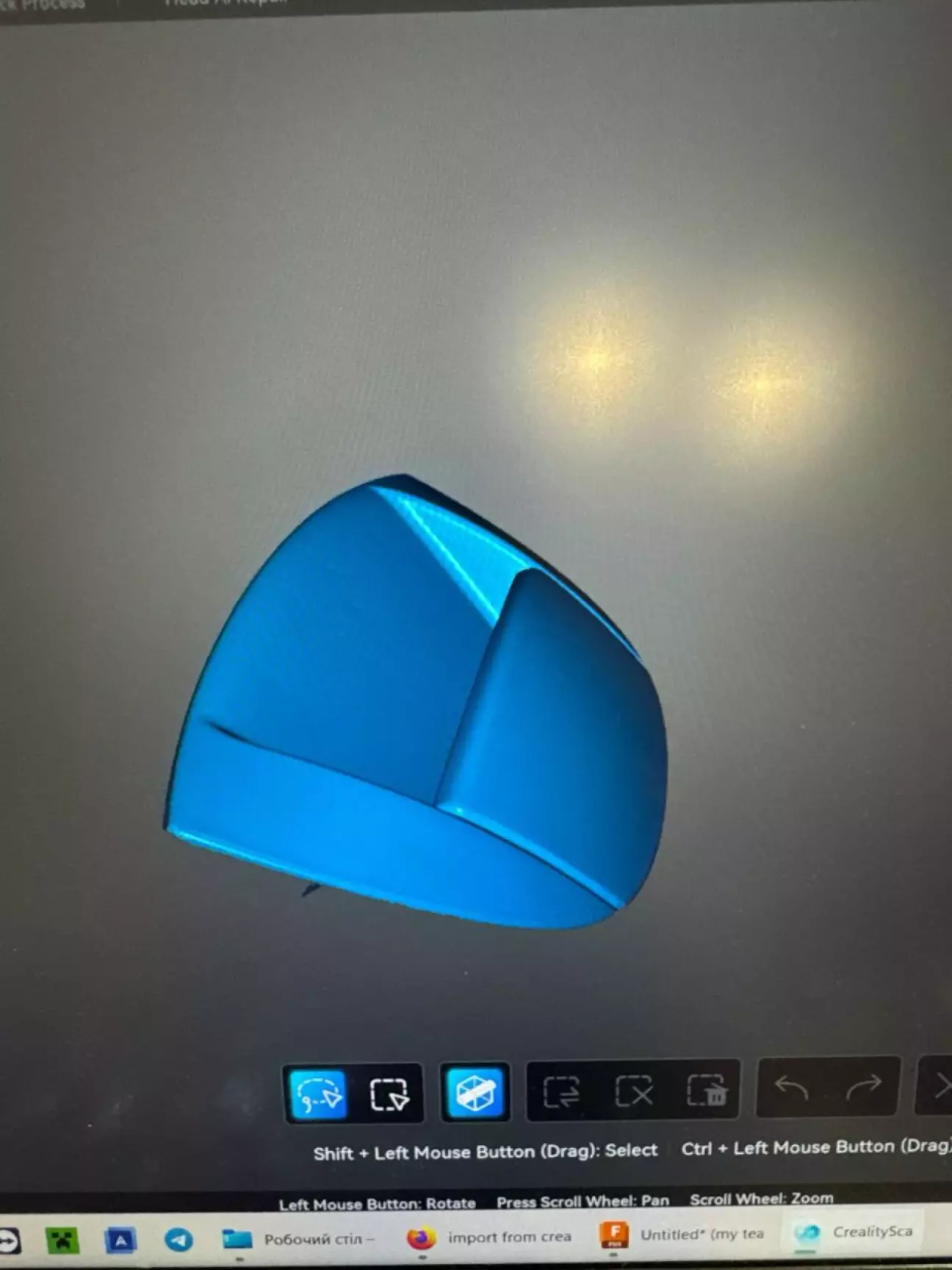

Як я розумію, велика кількість ітерацій по підгонці вигинів та профілів трохи його задовбала, тому він плюнув і придбав 3D-сканер, після чого робота пішла веселіше:

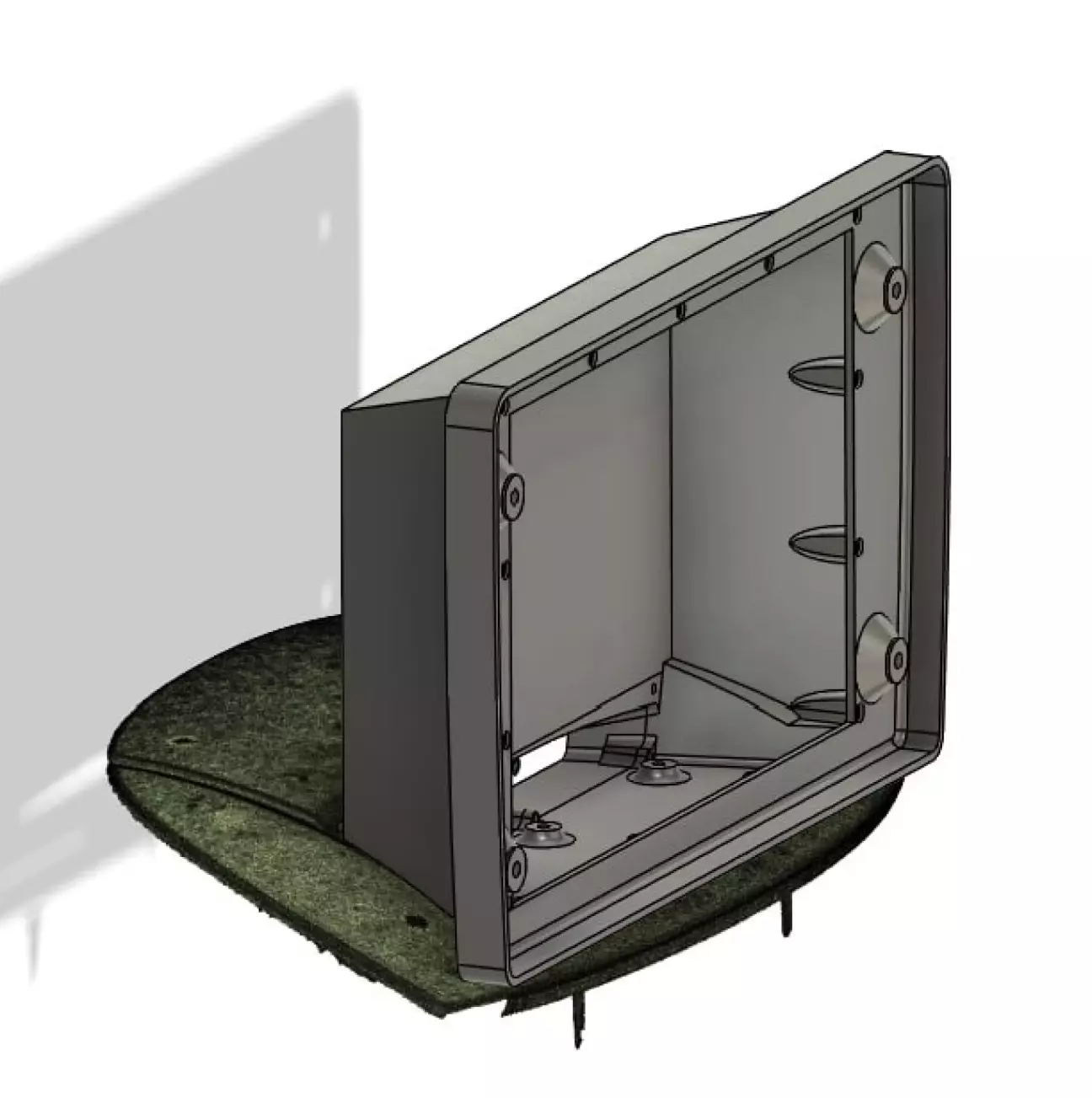

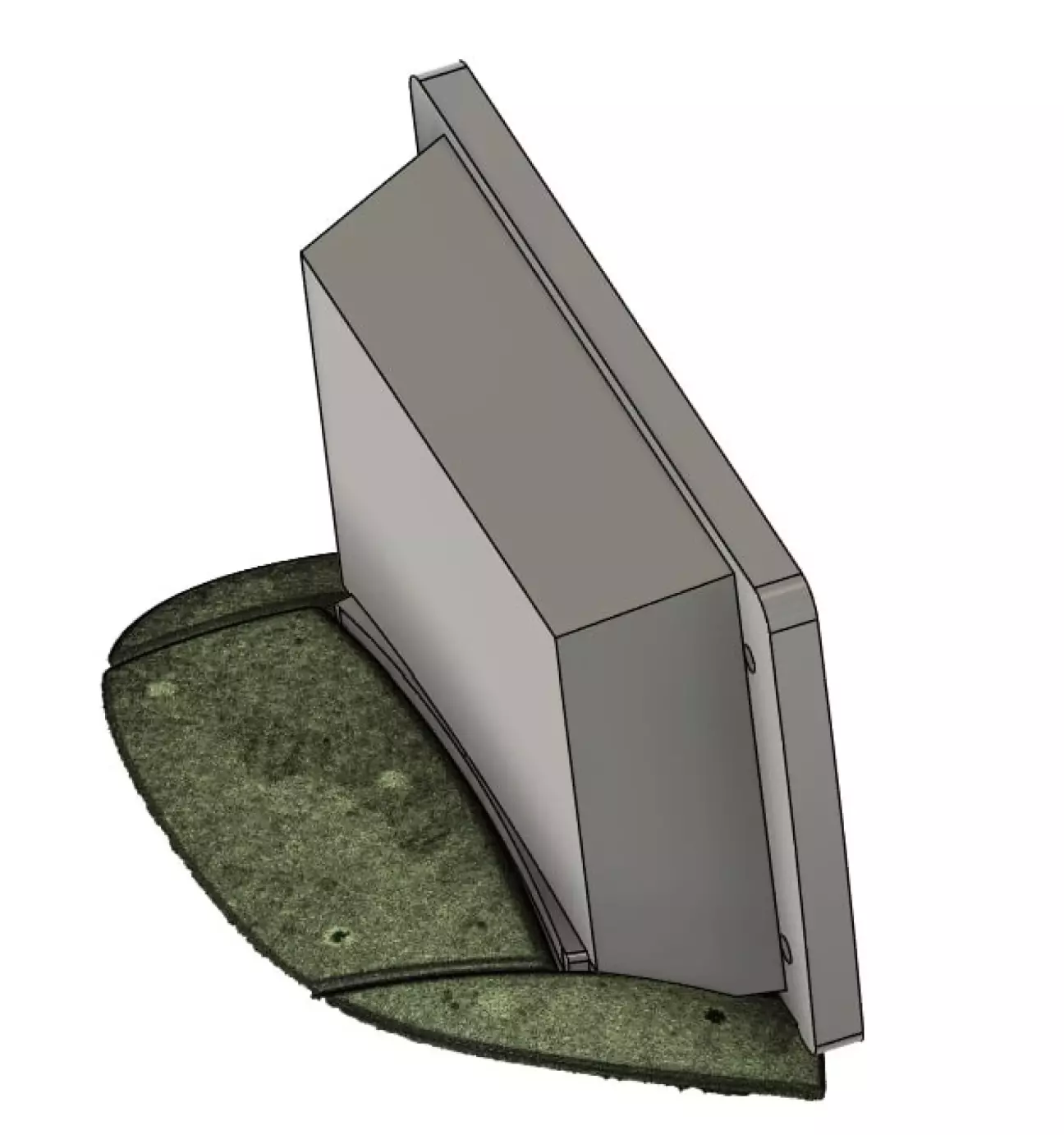

Через деякий час з'явилися скріни корпусу:
Корпус, навіть, був вже нарукований, але через деякі косяки друку та мої додаткові хотілки був відправлений у смітник:

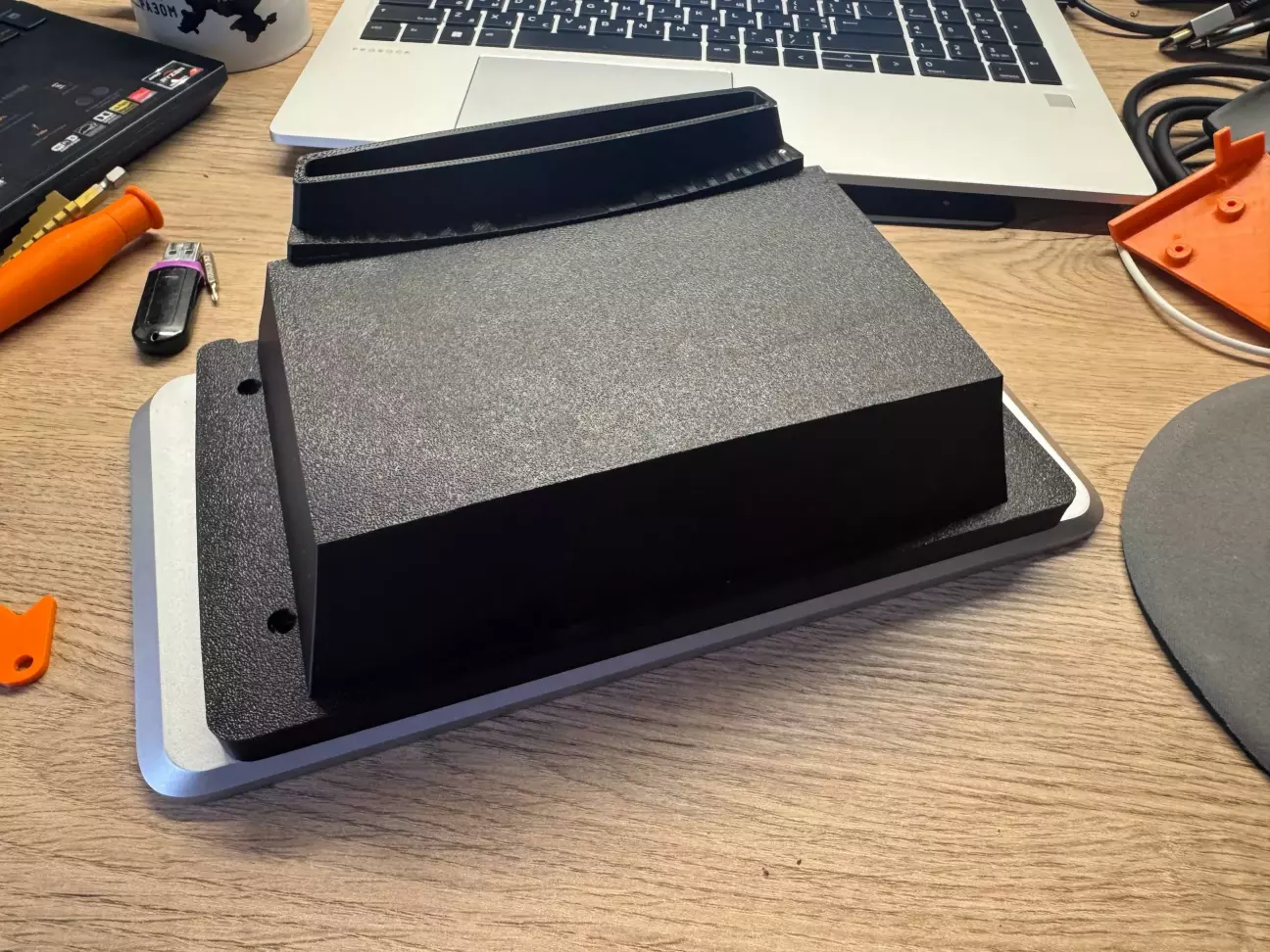

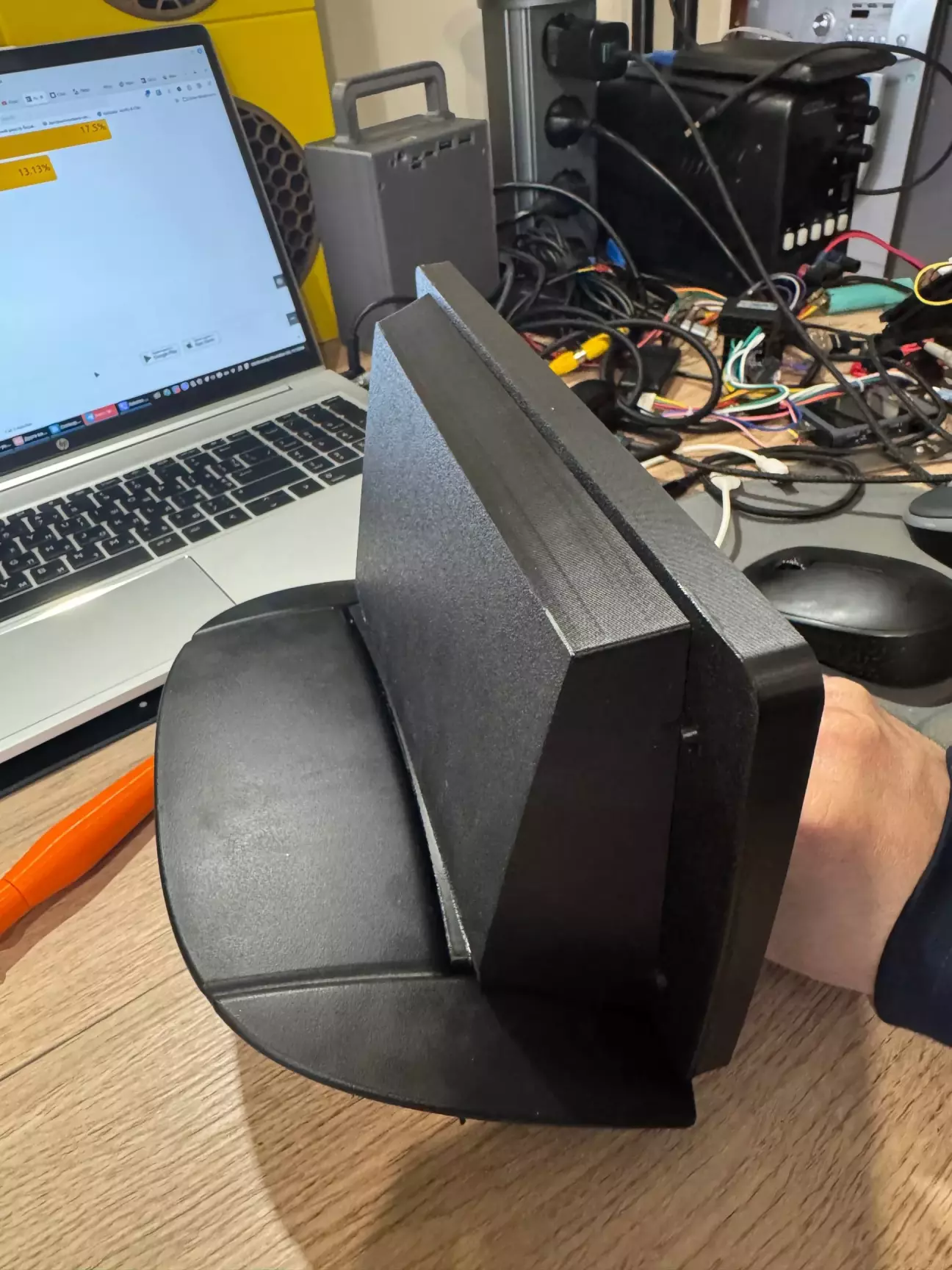

Ще за день був готовий другий варіант:

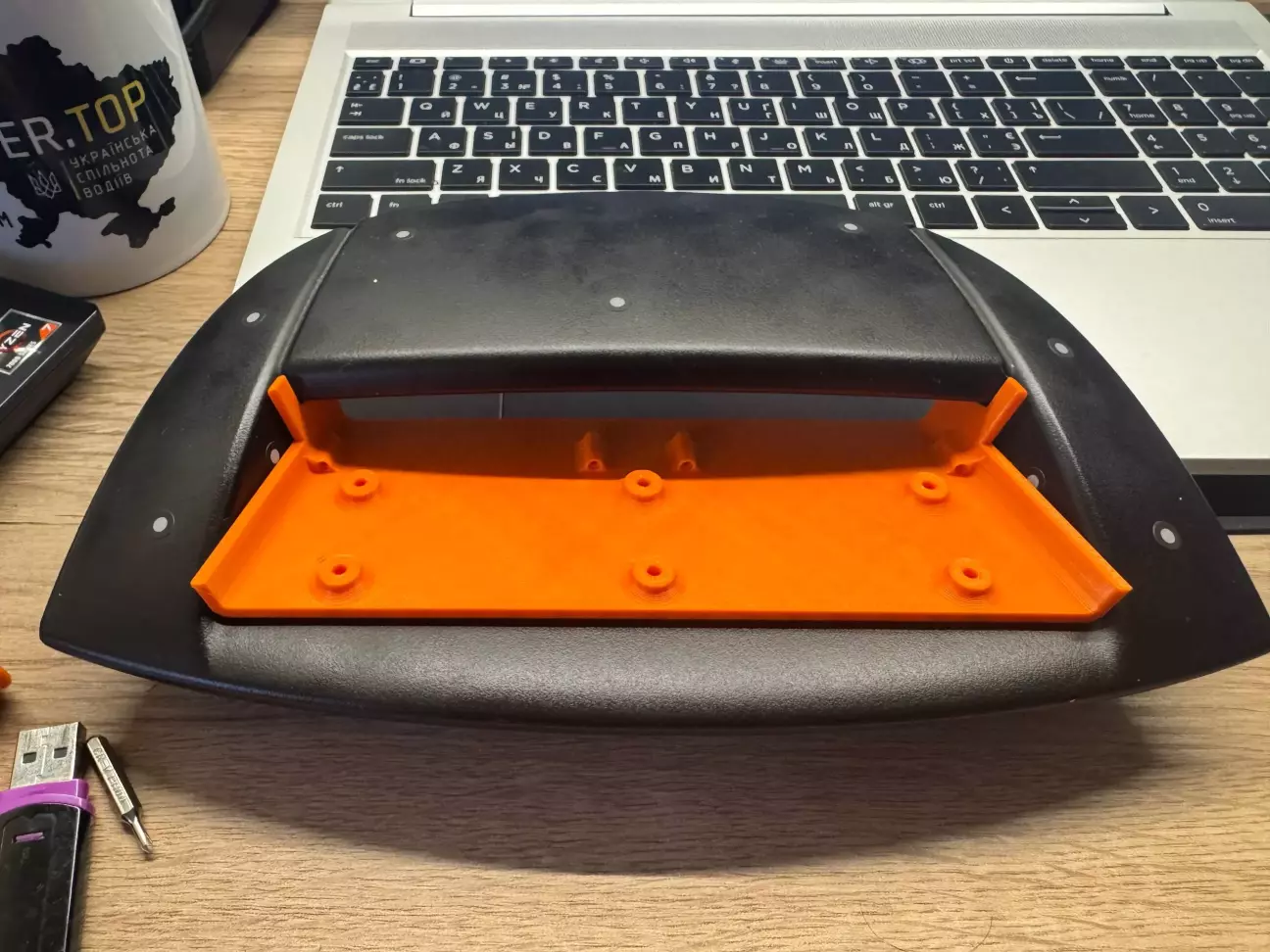

Шаблон для свердлення отворів у накладці годинника

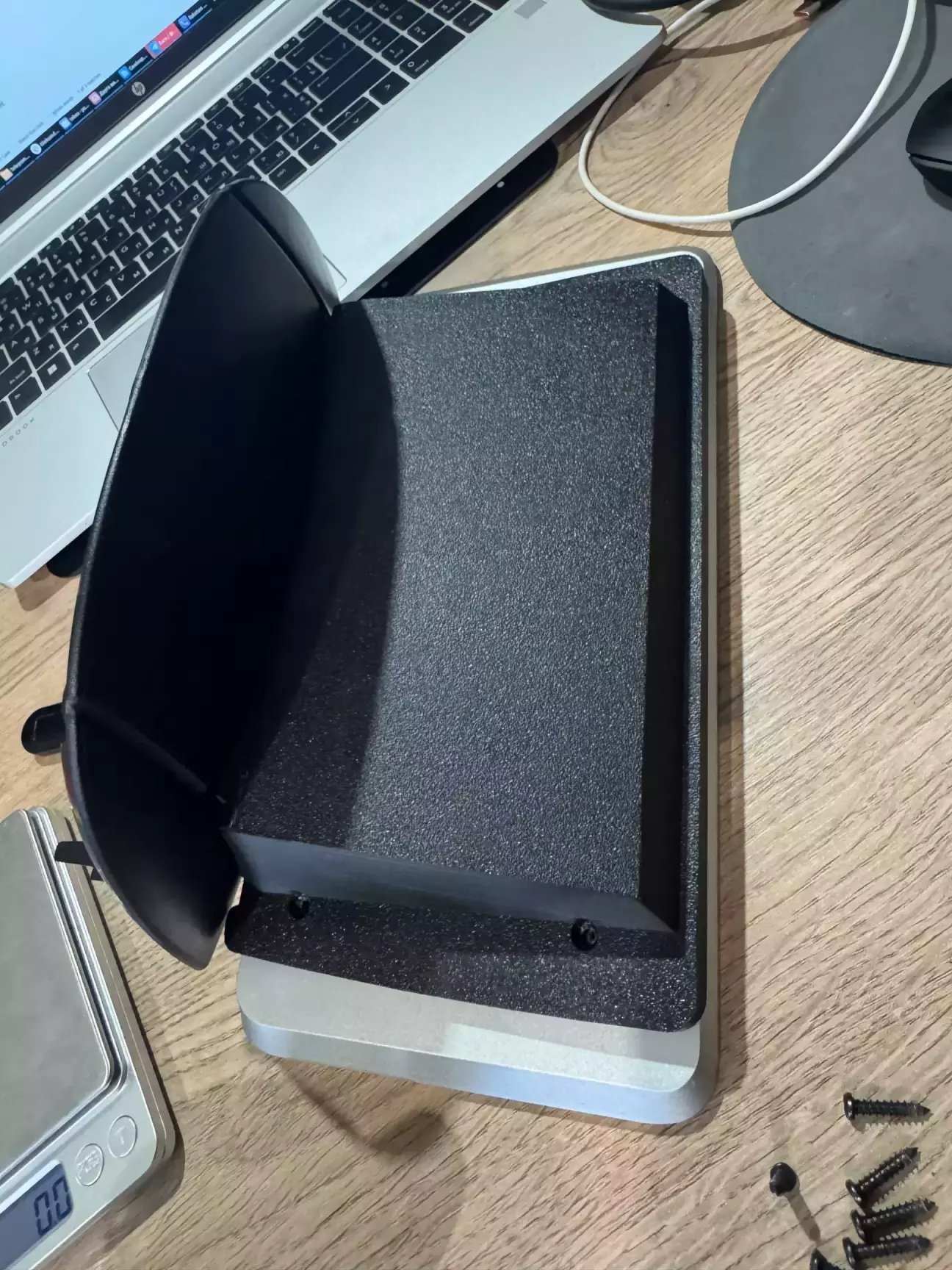

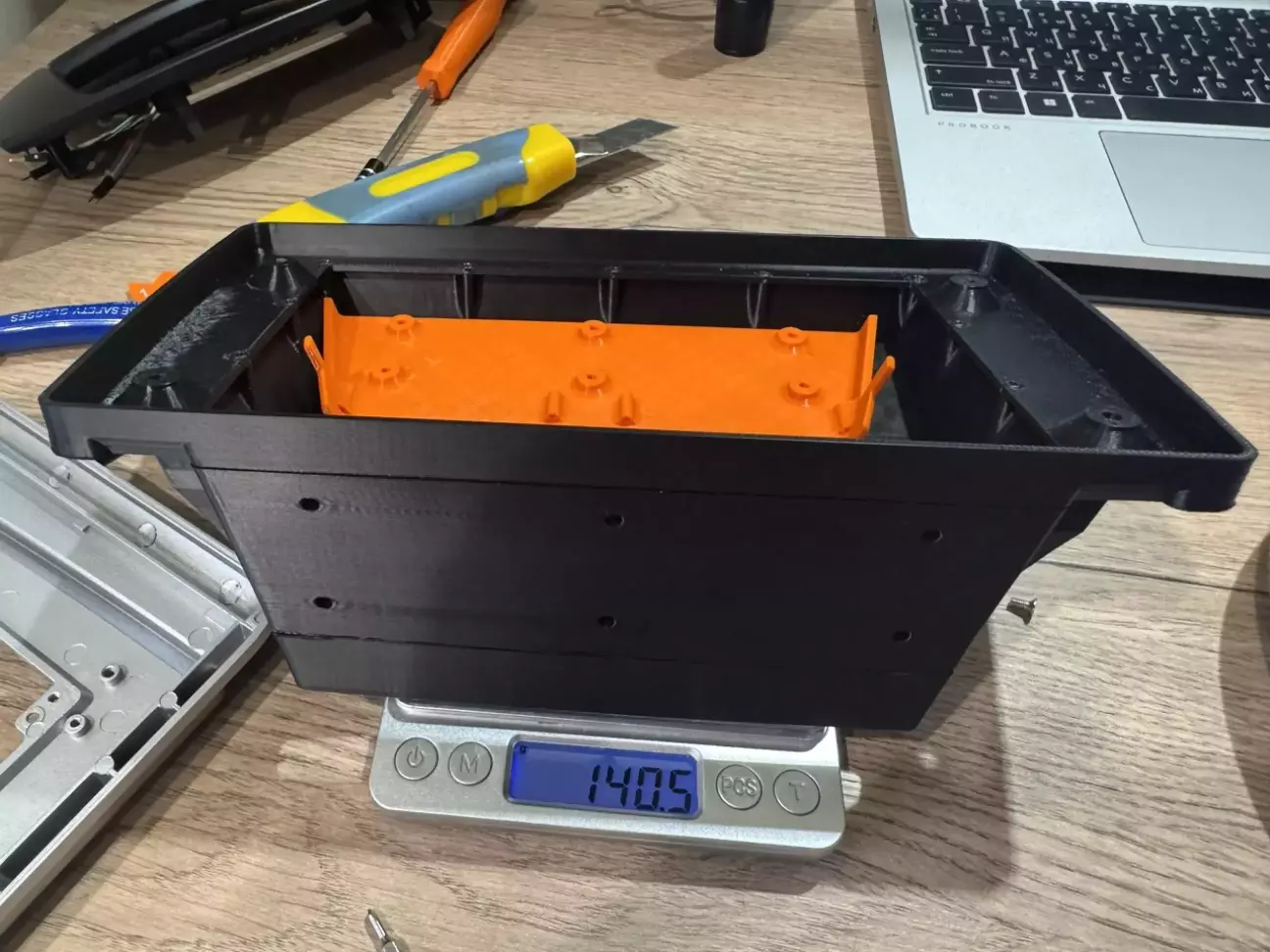

Загальна маса пластику, витраченого на другий варіант
З нетерпінням, дочекавшись посилки, вирішив почати монтаж, але був один нюанс - шлейф, що з'єднує магнітолу та дисплей... Штатний шлейф має довжину близько 20 см, що замало для мого задуму. Для нормально встановлення потрібно було не менше півметра...
В процесі обговорення з Юрою варіантів подовження шлейфів, я згадав, що ще більше півроку тому Юра присилав мені шлейф для заміни штатного, оскільки один з фіксаторів роз'єма дисплея успішно відломився від доволі частих відключень дисплею - один з незручних моментів даного формфактору магнітоли... Щоб зняти рамку центральної консолі торпедо, треба зняти дисплей. Щоб зняти дисплей, тоеба від'єднати клеми акума... Коротше, дуже незручно...
Отже, у нас виникла ідея зробити з двох шлейфів один довгий, що я і зробив пару тижнів тому:

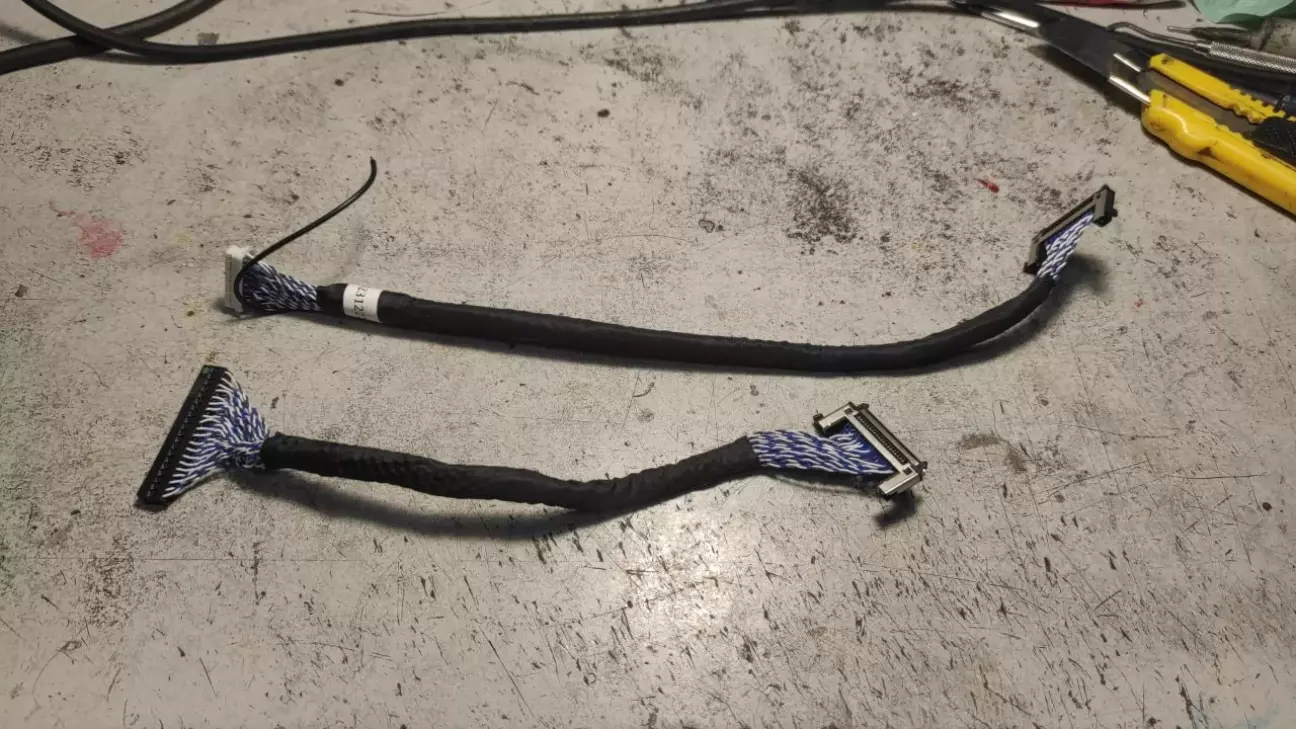

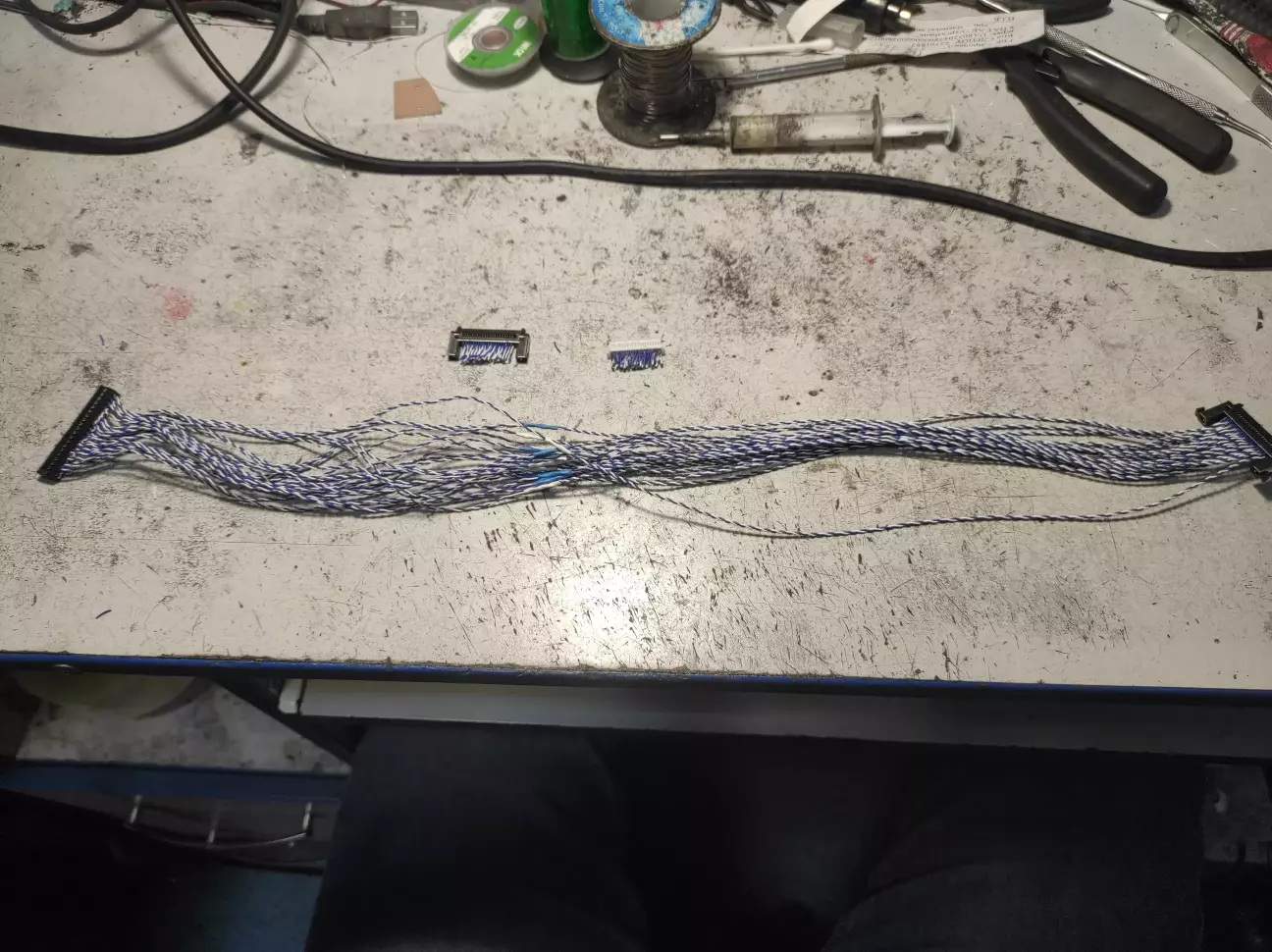

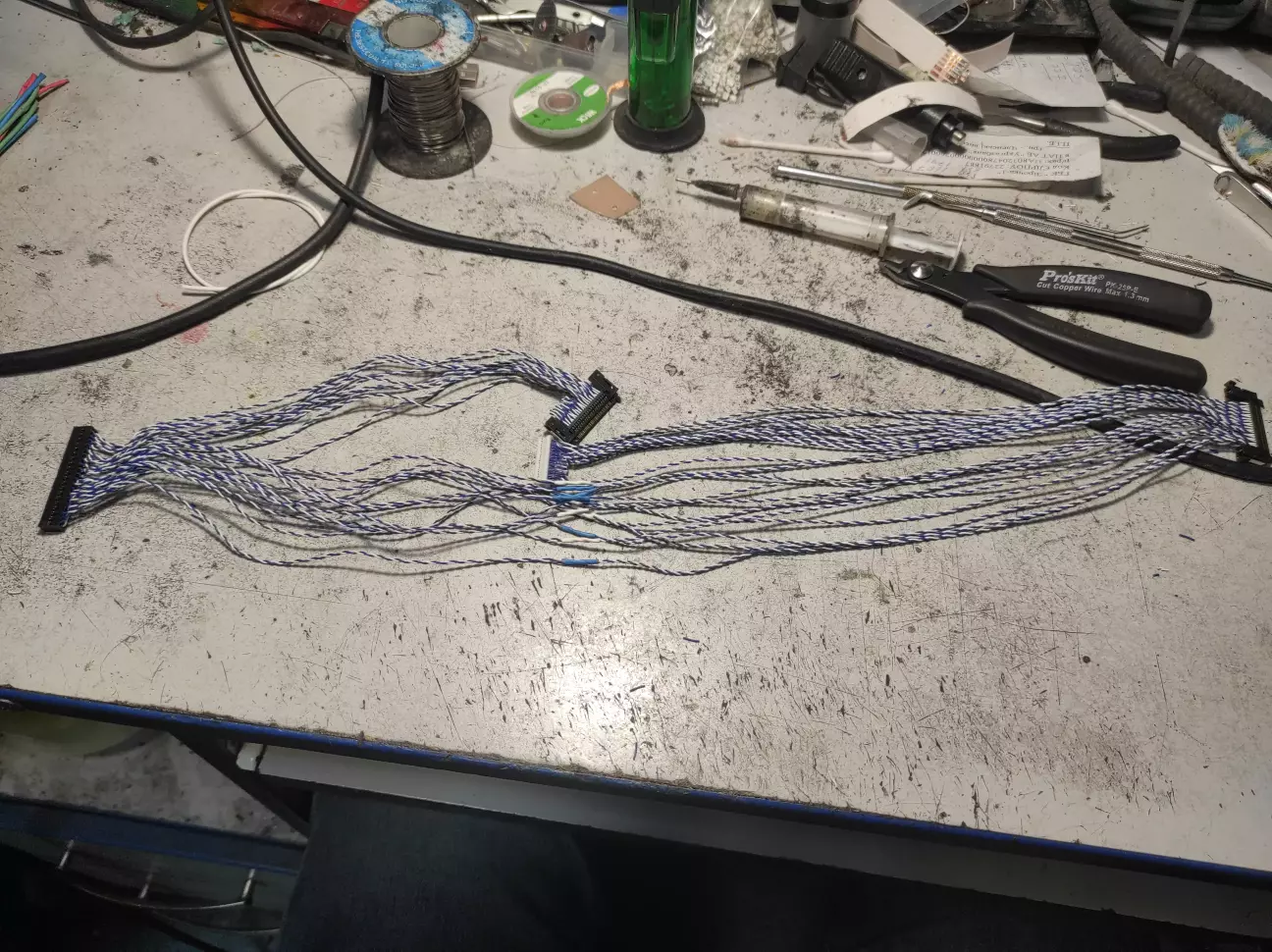

Два шлейфи. Початок... Рідний - коротший.

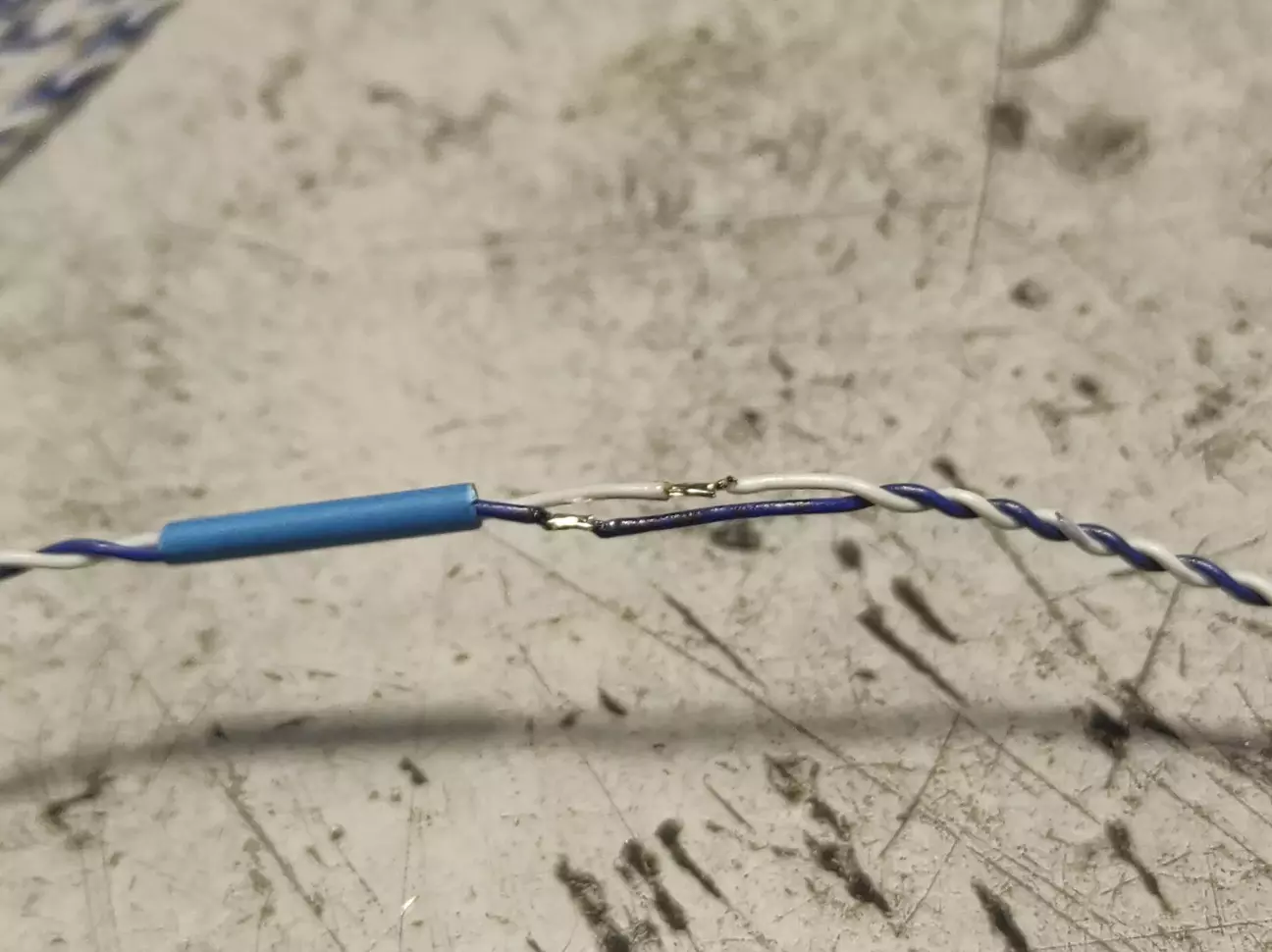

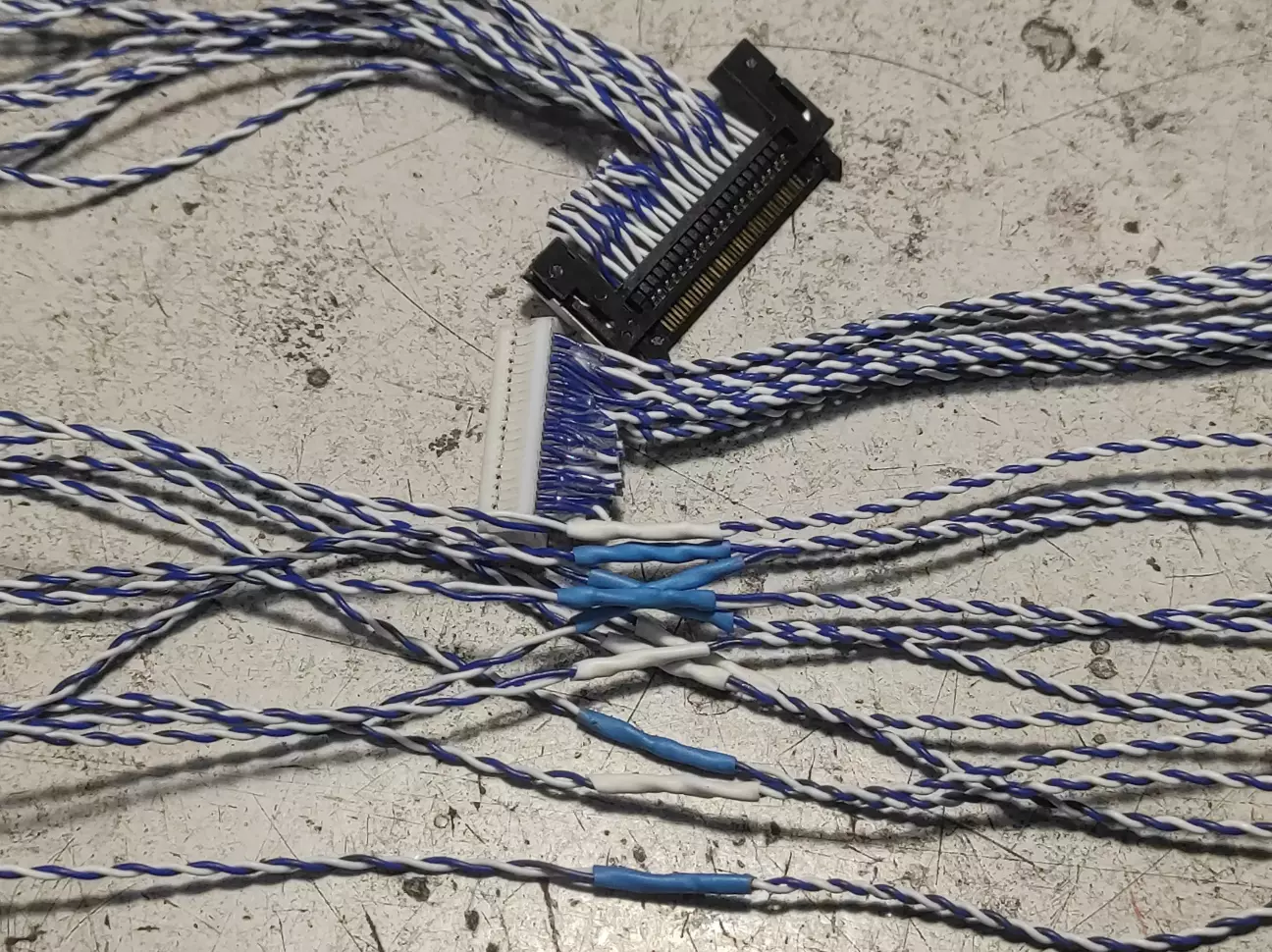

Сильно не мудруючи, вирішив просто спаяти дроти пін в пін:
Зібравши шлейф, пішов встановлювати. Все працювало... окрім тача... 😕

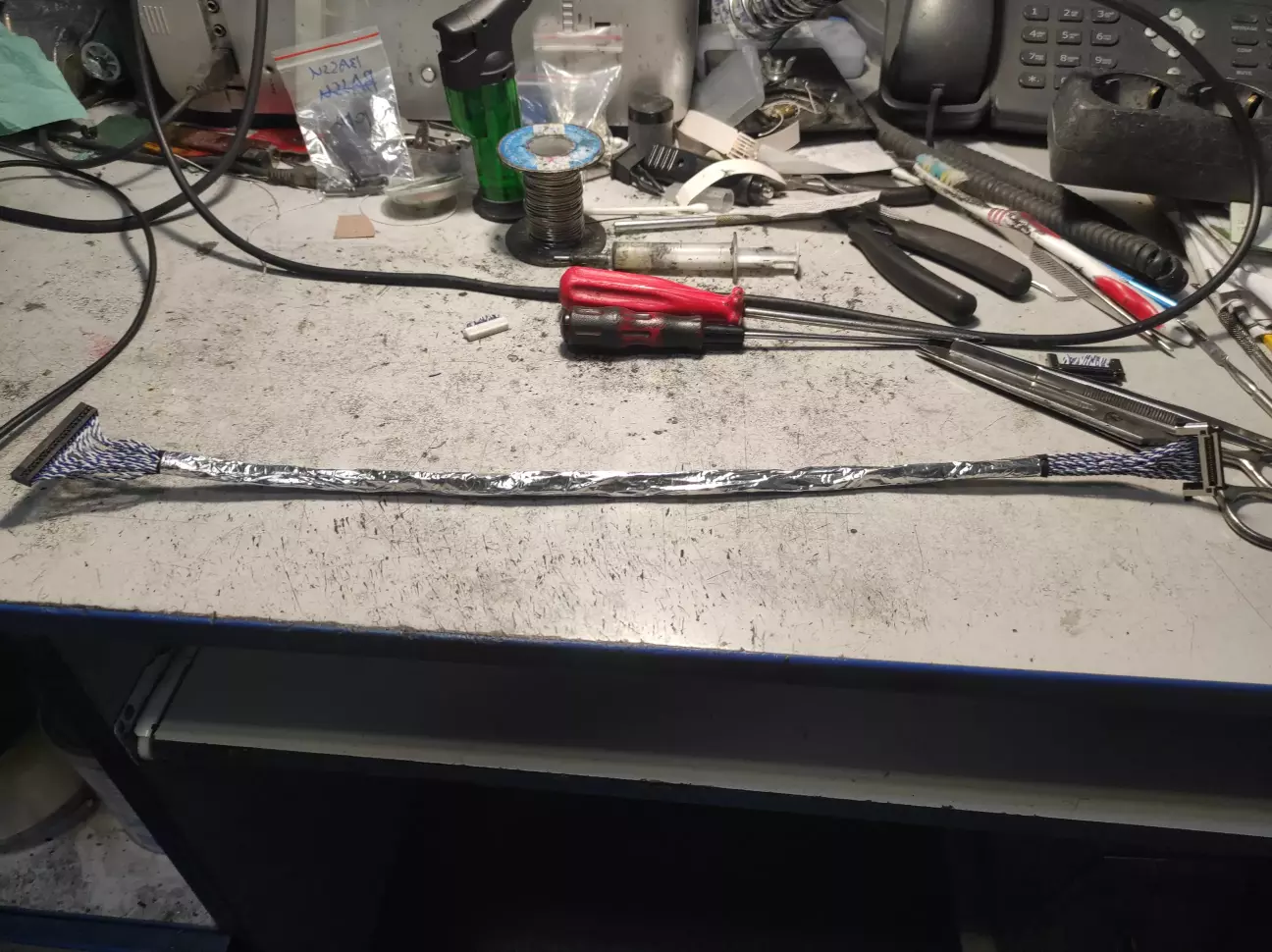

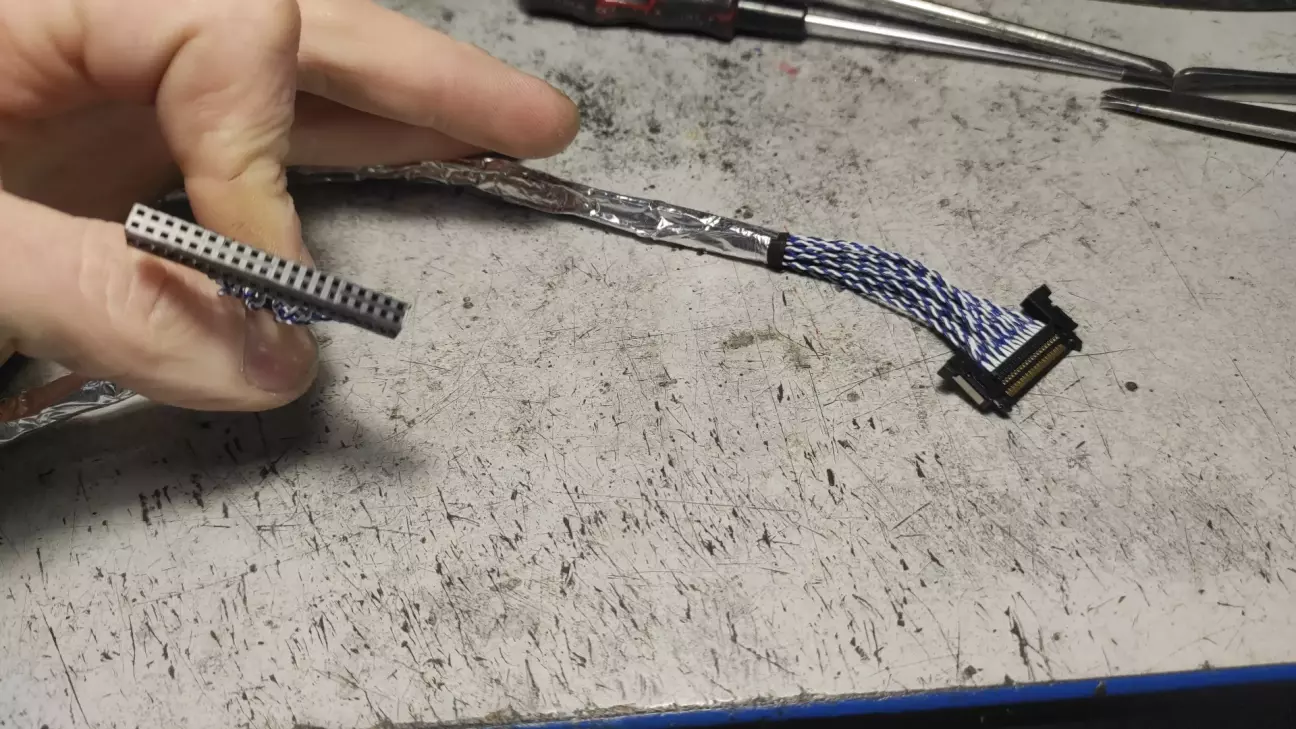

Декілька прревірок шлейфа не виявили косяків, але тач не працював... Сказати, шо я був шокований - нічого не сказати. Юра порадив зібрати шлейф в ізоляцію та обвернути екраном, що я і зробив:
Але, блін, тач не працює, хоч плач... 🤷
Юра запропонував відправити магнітолу йому для перевірки, що я і зробив.
Перевірка показала, що тач працює, і я вже тоді зрозумів чому тач у мене не працював: оскільки я підключав шлейф не до дисплею, а до магнітоли, то не відключав акум. Тому, мабуть, магнітола і не могла правильно ініціалізувати тач.
Отже, магнітола повернулася до мене ще у п'ятницю, але час для встановлення знайшовся лише сьогодні...

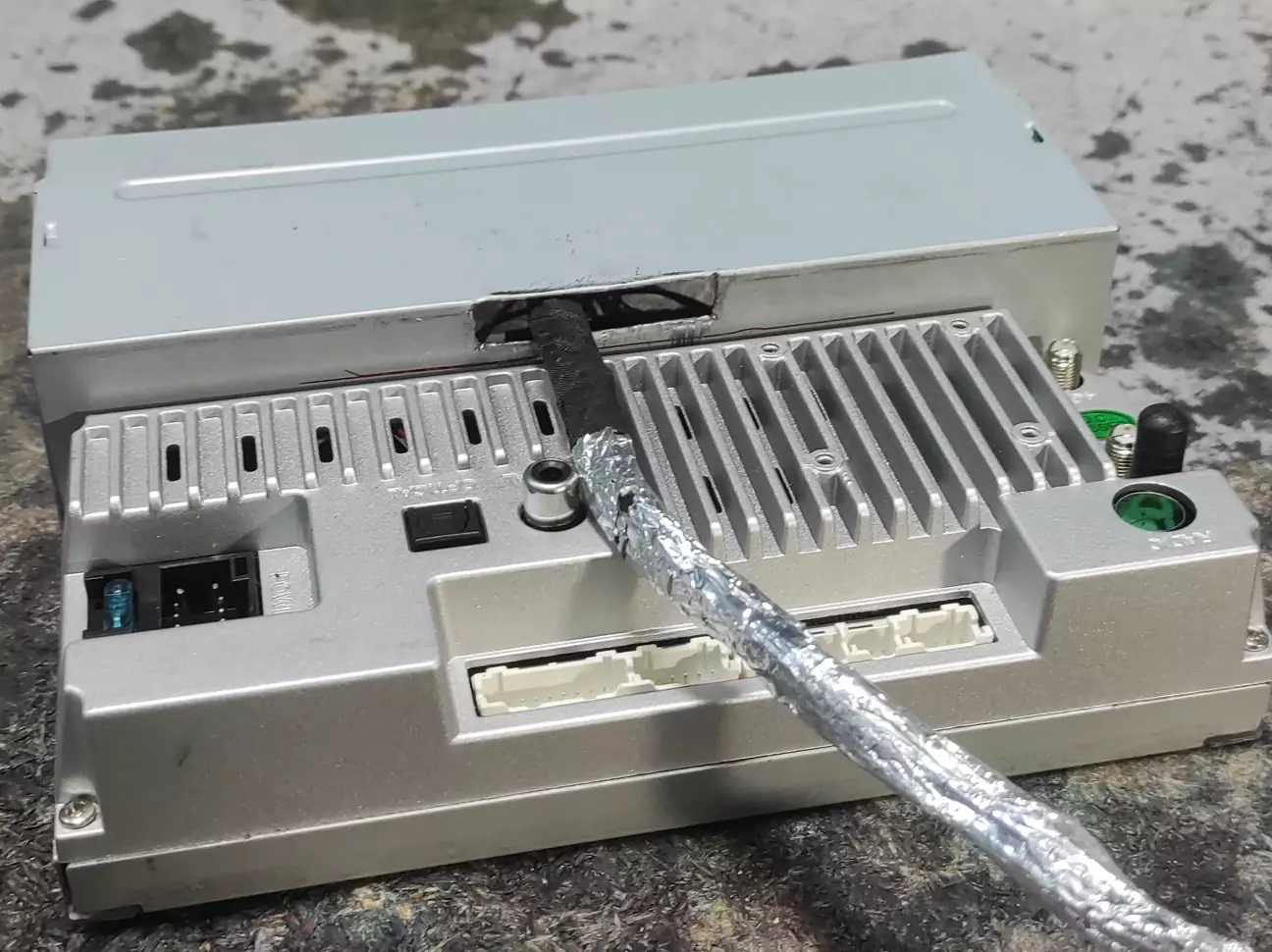

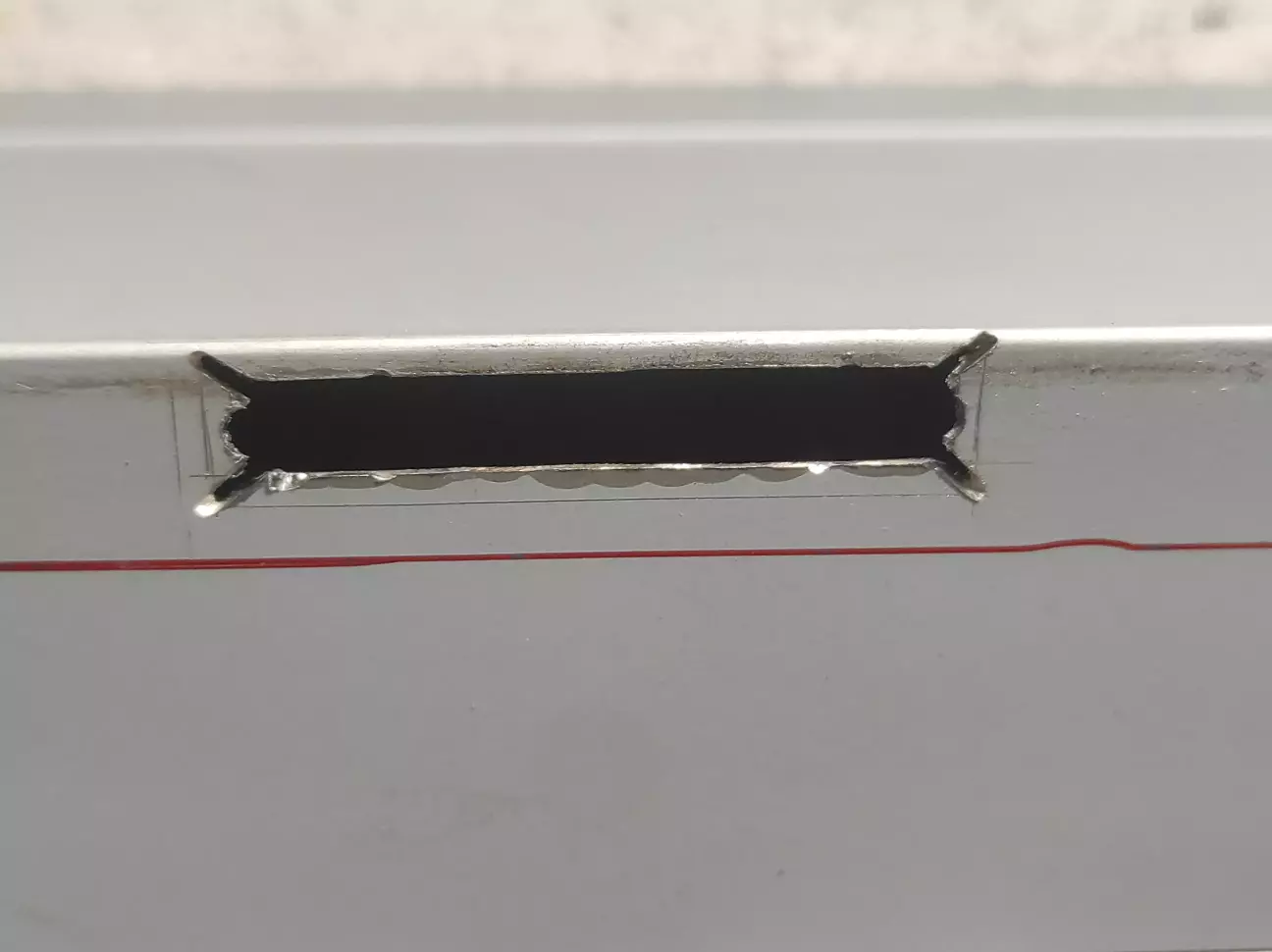

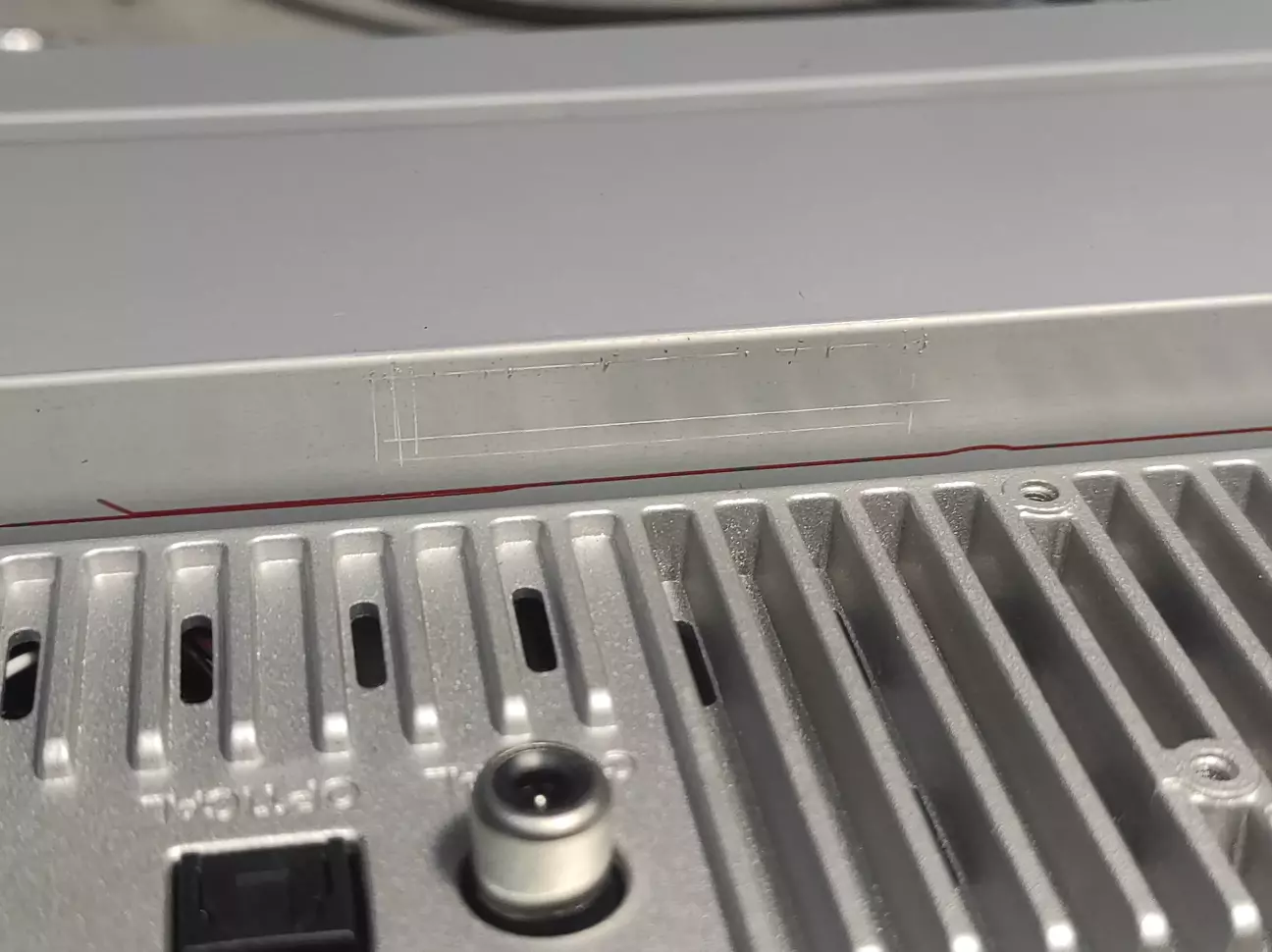

Шлейф вирішив випустити через задню стінку магнітоли найкоротшим шляхом:

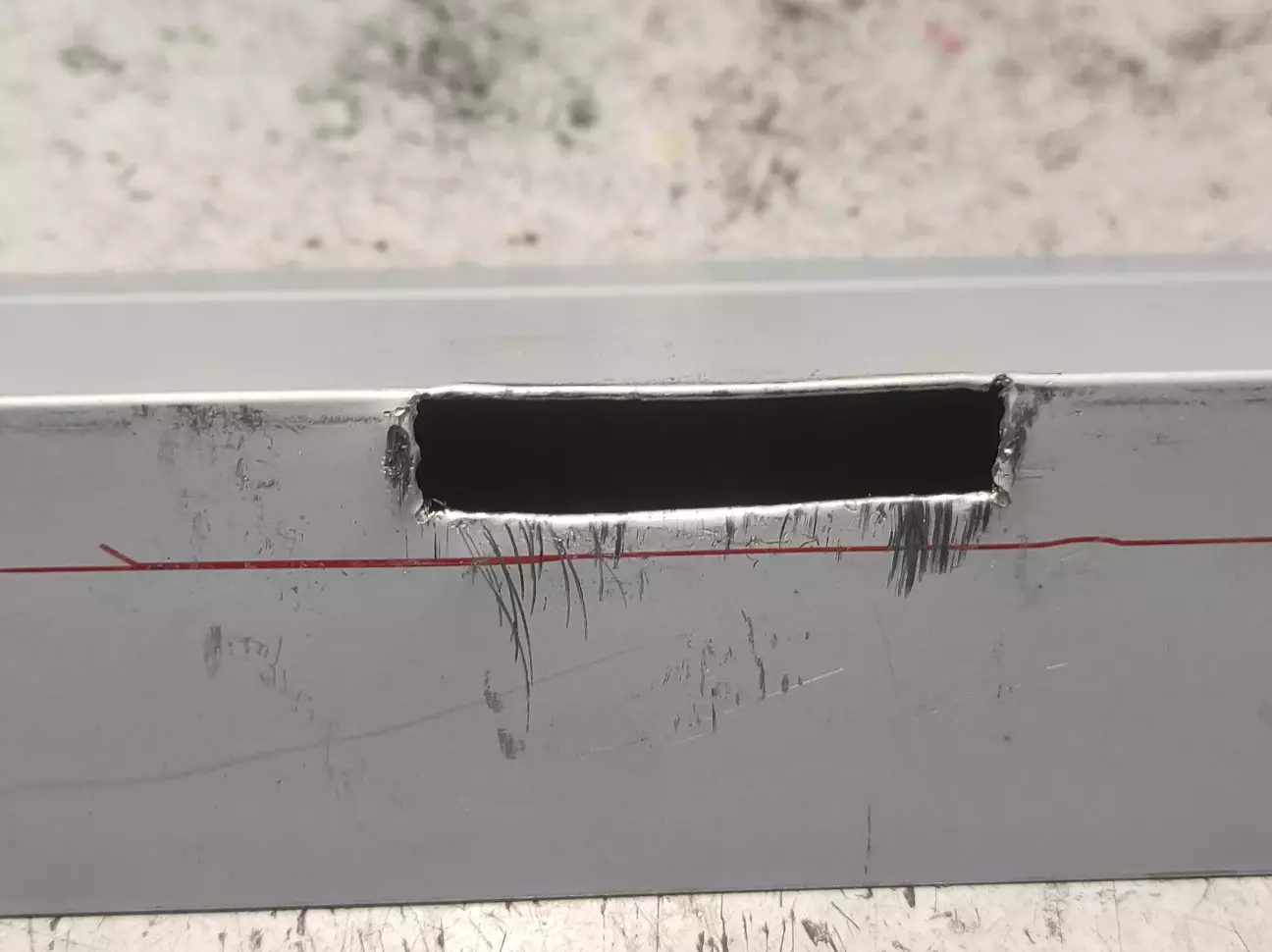

Закріпивши дисплей з клрпусом на накладці та під'єднавши до нього шлейф, встановив накладку на місце. Щоб поотягнути шлейф, довелося прорізати вікно і у шахті магнітоли...

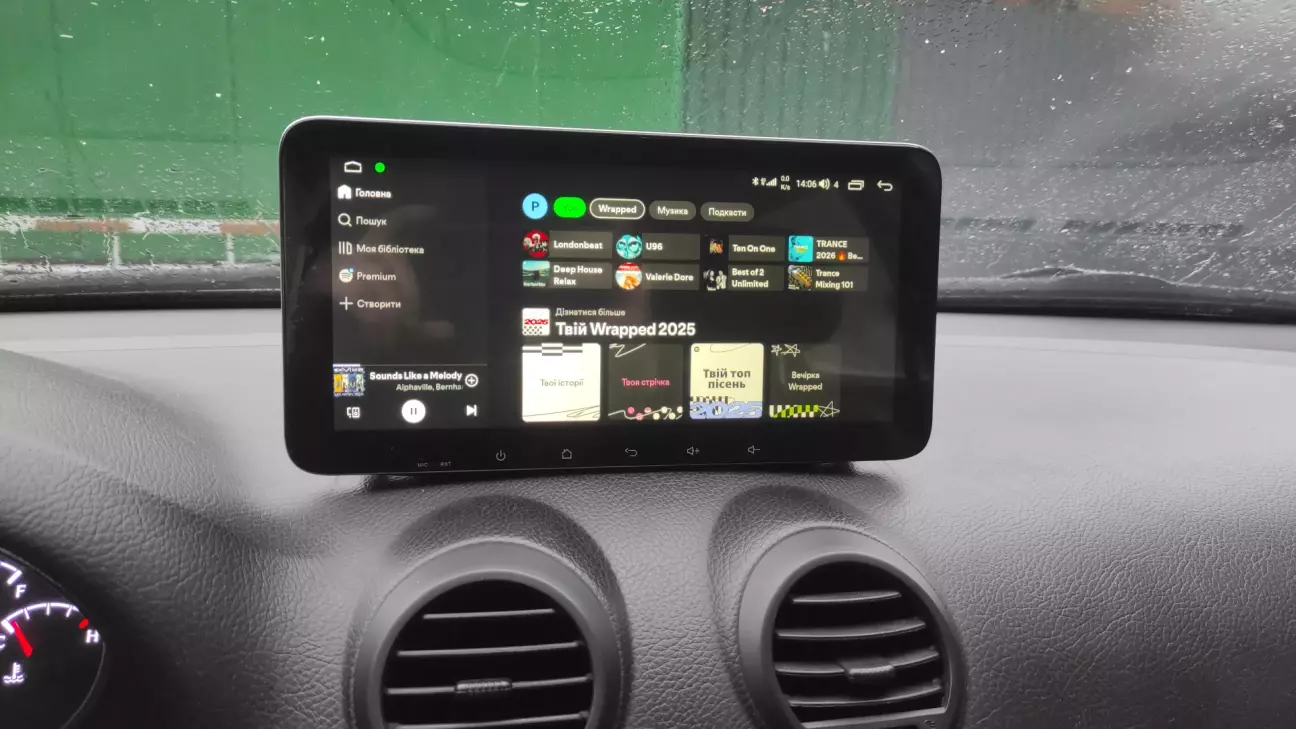

Після цього під'єднав шлейф до магнітоли при від'єднаному акумі. І... все запрацювало одразу!
Величезна подяка @yuzo за його терпіння до замовників і увагу до дрібниць!

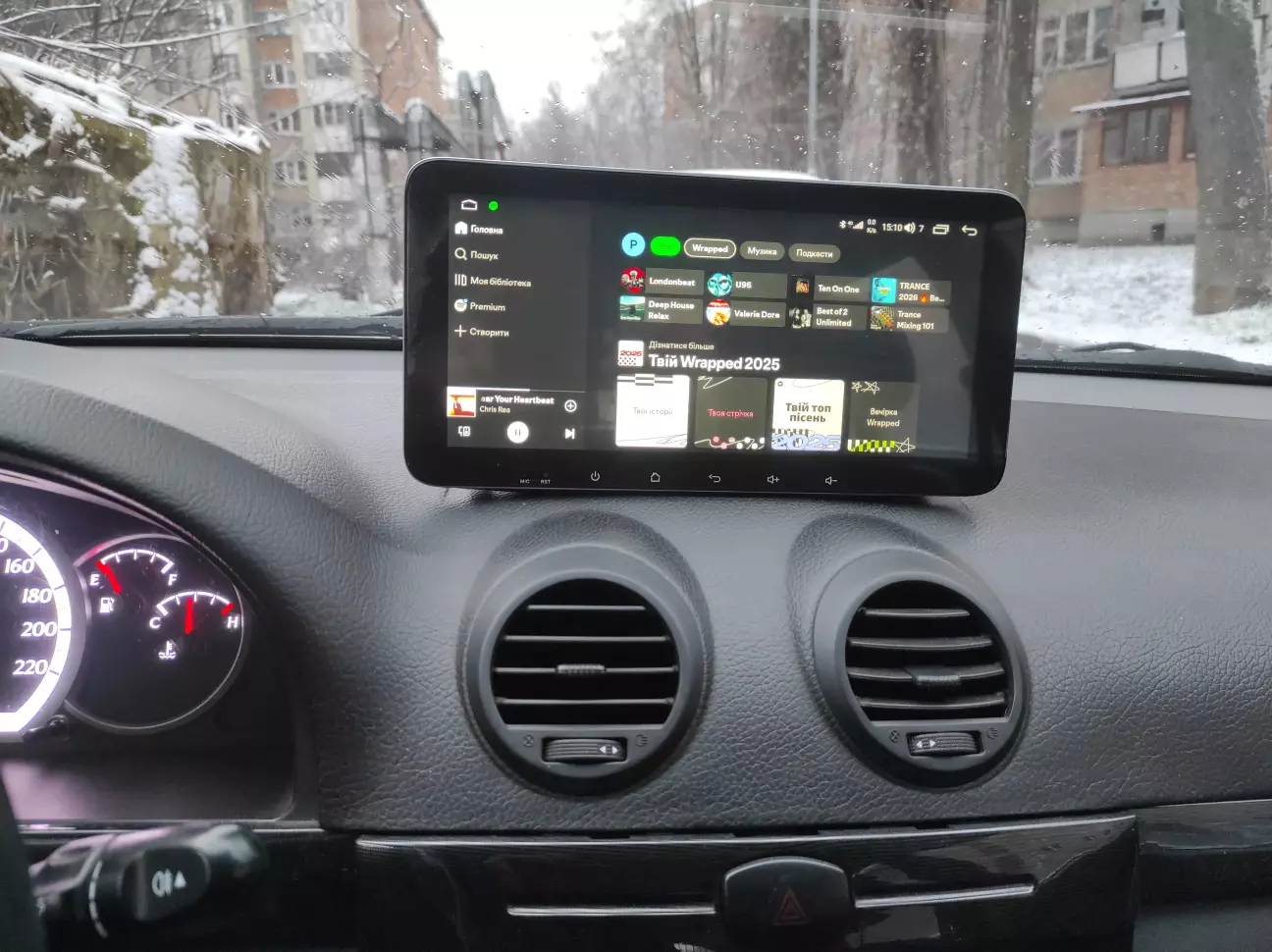

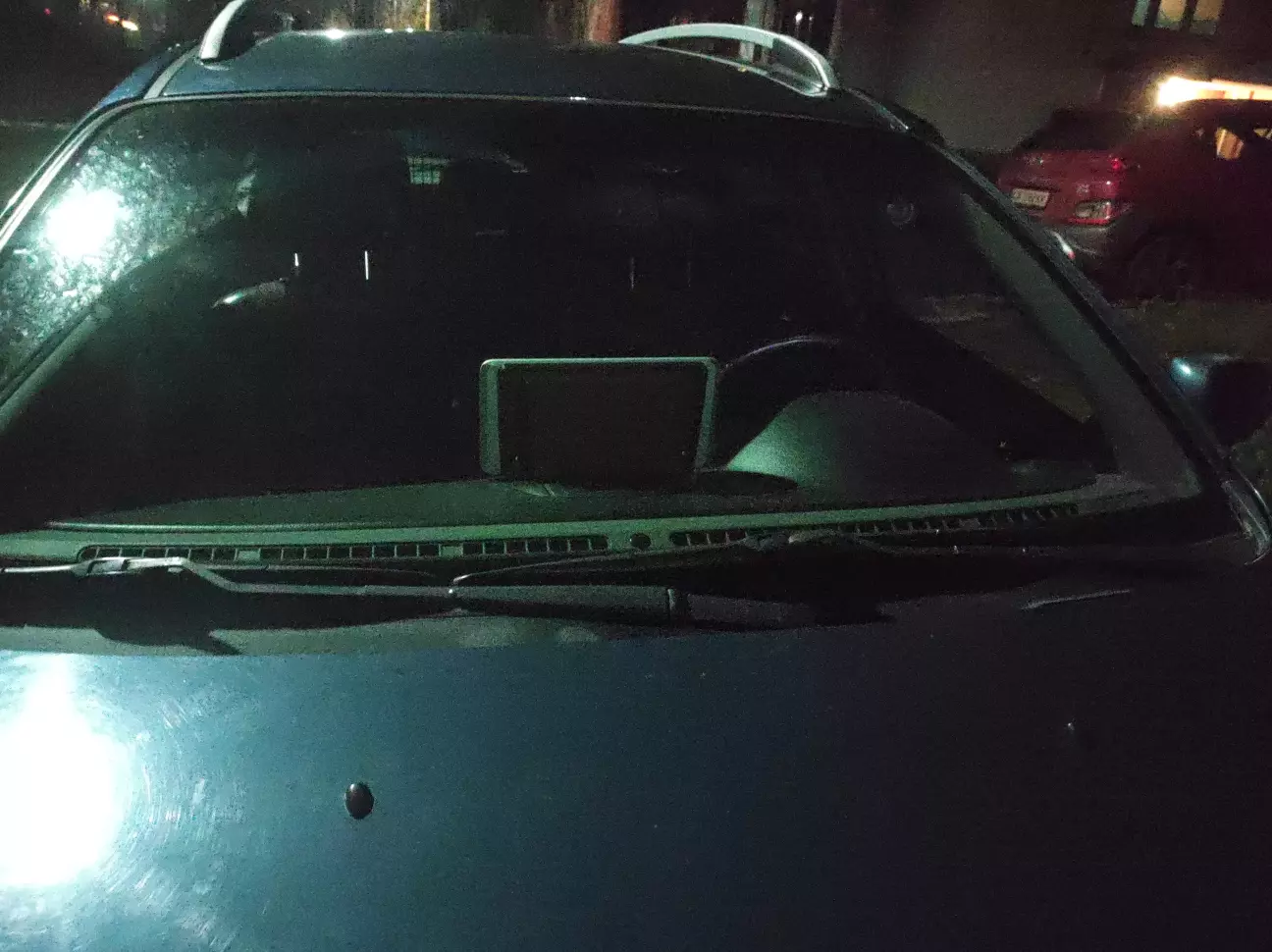

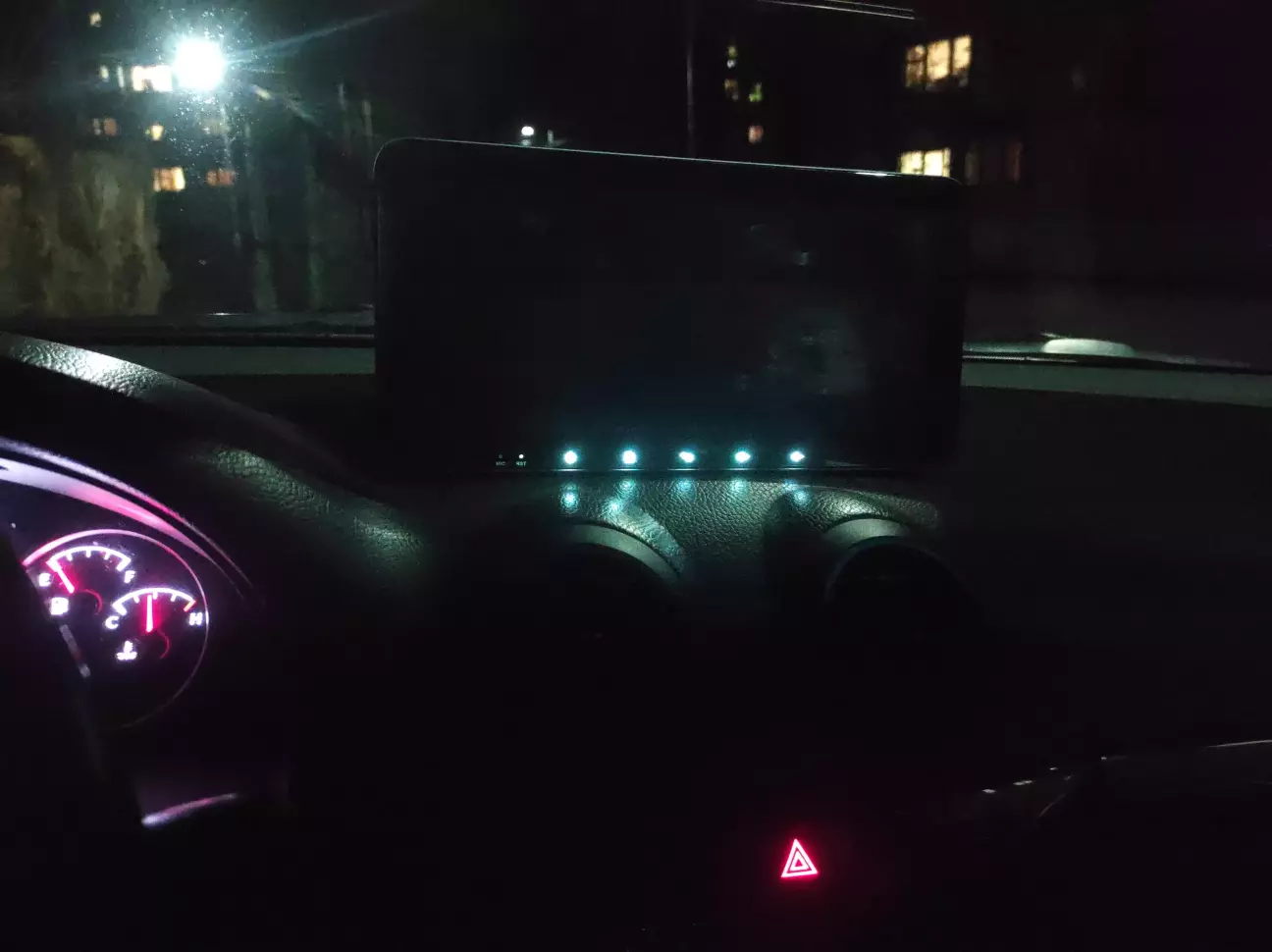

UPD: додаю фото з вимкненою підсвіткою та вигляд ззовні в темний час доби:
Треба срібло затягнути в чорну плівку...
Лише вентиляції не вистачає. Бо чорний закритий корпус на сонці не є добре.
А я з самого початку казав, що в такому формфакторі внизу їй не місце.
Ти сперечався, але як виявилось, тихенько думав, як її звідти прибрати 😁.
Не знаю, що скажуть інші лачеводи, але на горі дисплей тут значно зручніше. Чи перекриває огляд? Ні. Якщо занадто яскраво здасться вночі, ми то вже вирішували не раз, прийдеш візьмеш у мене програмку Dimmer, та і покажу як напругу на підсвітці можна зменшити програмно (не робіть то без мене, хто прочитає, бо потім з ліхтариком вертати в зад складно, а я то буду робити за гроші 😀).
Стосовно сканера, тепер маю повне право зробити допис як то все відбувалося з іншої сторони 😀, коли пішла така пʼянка. Я міг вцілому зробити твою рамку модифікувавши то, що робив для @longeroff але якраз сканер підштовхнув спробувати повний ребілд. Скажу так, кількість ітерацій по підгонці зменшилась радикально і вцілому можна робити все з першого разу, якщо не намагатися економити філамент і робити стінки товщими.
Лишилося приблизно 35 проєктів таких щоби вийти в нуль відбити його вартість. 😀Але купувався він не для заробітку, а як логічне продовження мого хобі з 3D друком.
Я знаю, що скажуть інші лачоводи 😁.
Якщо в моєму варіанті вона заважає вночі, (доводиться встановлювати темні теми), то вверху я уявляю, як воно битиме в очі і відволікатиме.
І це не тому, що у мене внизу і так правильно. Я просто мислю з практичної точки зору.
Звісно, можна боротися встановленням темних тем, всіляких "помогаторів" і костилів, та чи не простіше просто не виносити екран наверх?
А тобі ще раз подяка за все. Рекламуємо тебе у своїй спільноті щоразу при нагоді 😁 - Рус не дасть збрехати .
За 3D сканер - гарна новина, буду знати до кого звертатись, коли самому не вистачатиме тями намалювати у Fusion 360.
У себе так само зробив, коли програмував кнопки 😉.
З попереднього досвіду експлуатації, коли в дисплей напряму світить сонце, то трохи заважає захисна транспортувальна плівка, яка все ще виконує роль захисту дисплею, а так досить контрасне зображення.
Знімай ти ту плівку))
То ж як як з кондомами - геть не ті ачючєнія)))
Думай сам.
