Кондиціонер на Escort MK4 #3 (Штатний)

Це завершальний запис із серії  про види кондиціонерів на Escort mk4.

Попередні:
Запис №1 - додатковий кондиціонер від стороннього виробника
Запис №2 - штатний кондиціонер [Іспанія]

--- №3 Штатний кондиціонер ---

Ford Escort вироблявся на різних заводах. Крім звичних Німеччини, Англії, Іспанії. Ще був досить екзотичний варіант - Бразилія.

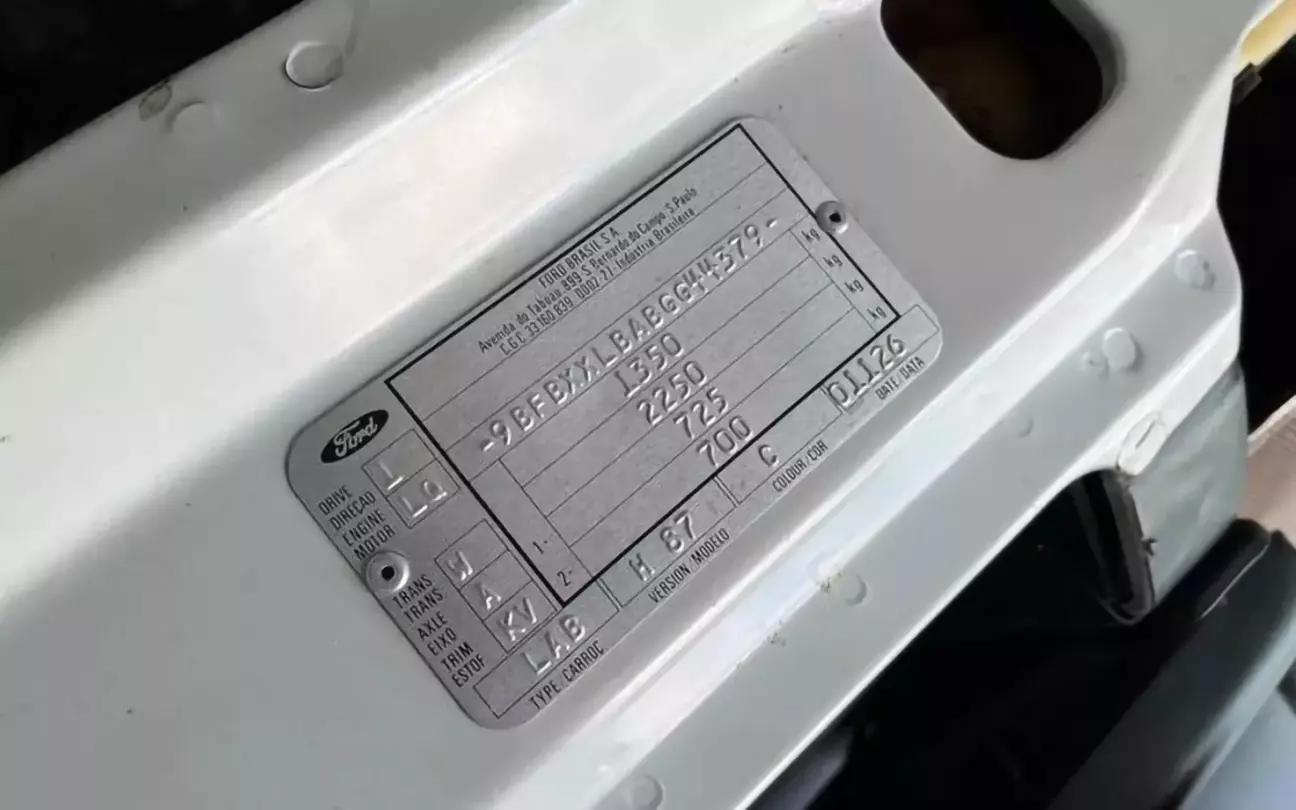

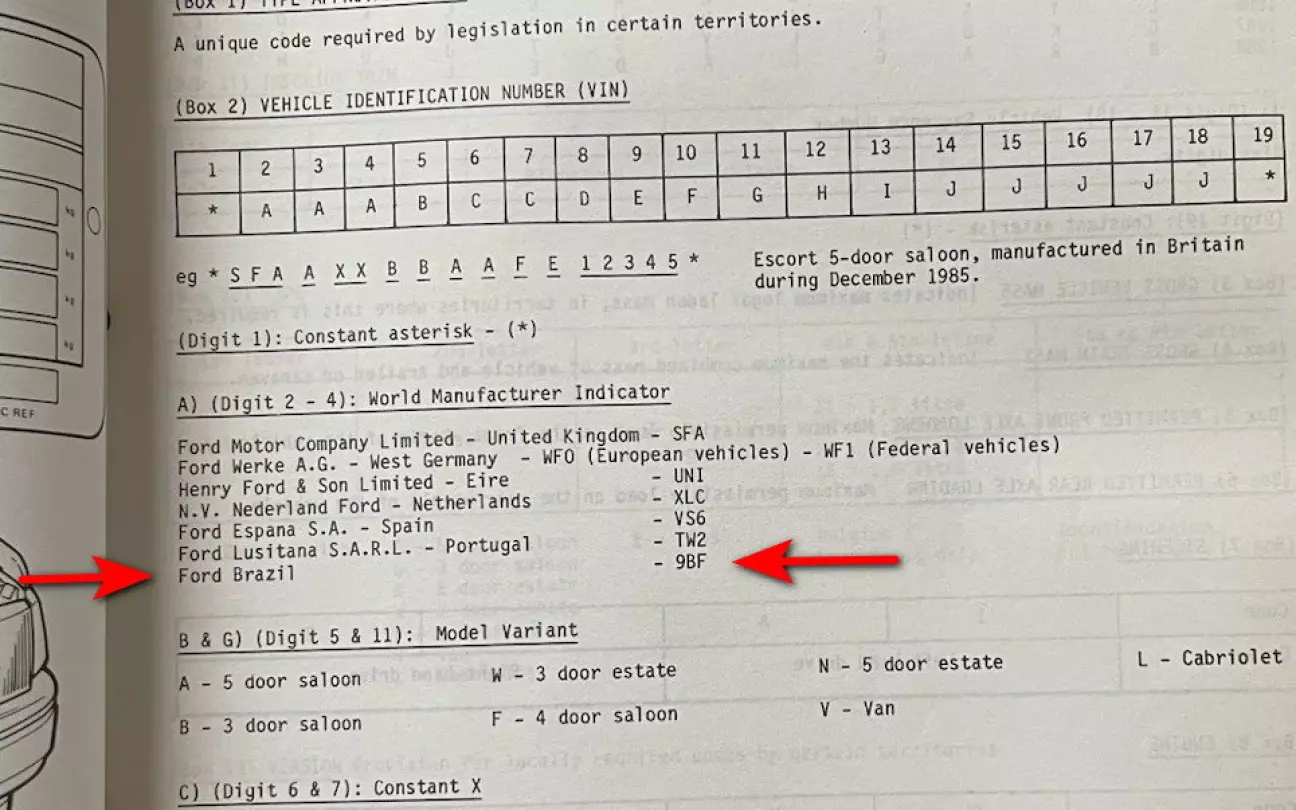

VIN номер починався із 9BF

Ford Escort в Бразилії, це така собі збірна солянка. Дещо схоже з європейською версією, дещо своє.

Так, от там теж був опціональний кондиціонер. І він дещо відрізнявся.

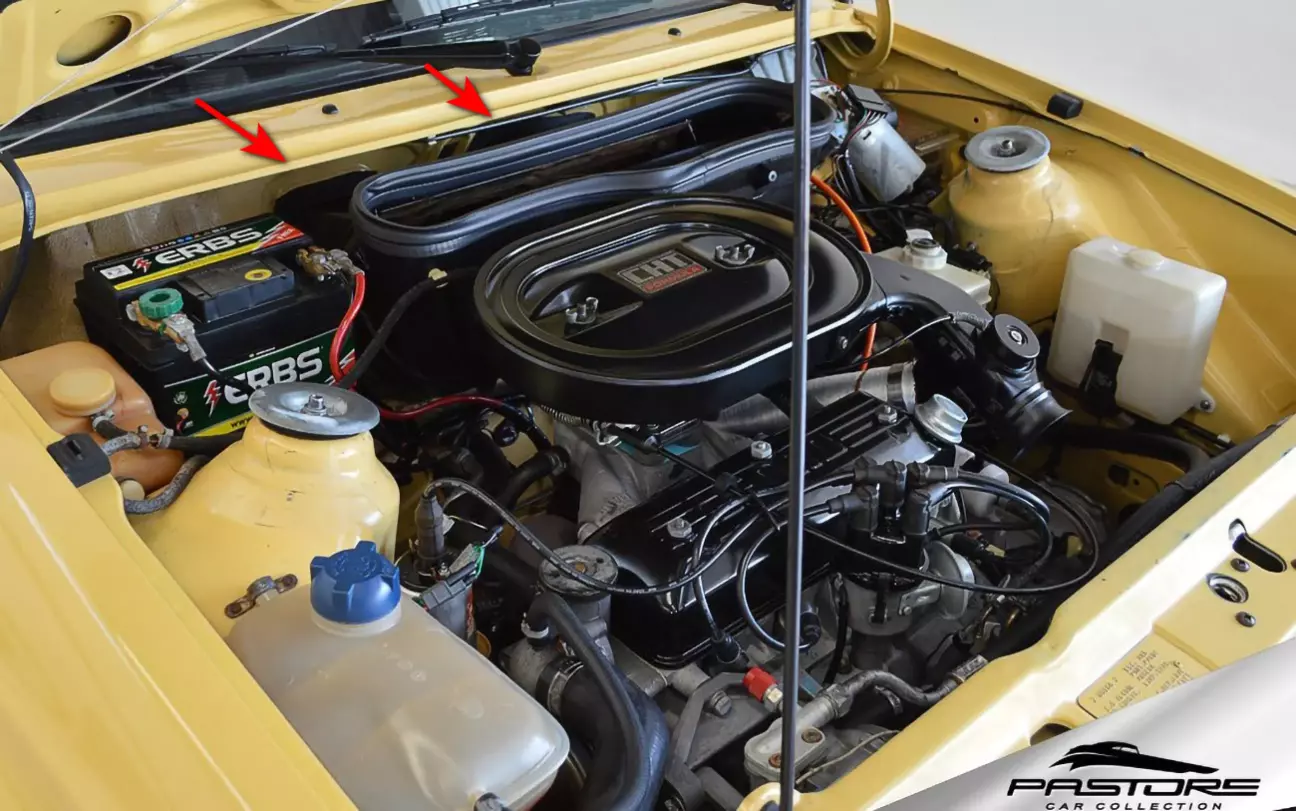

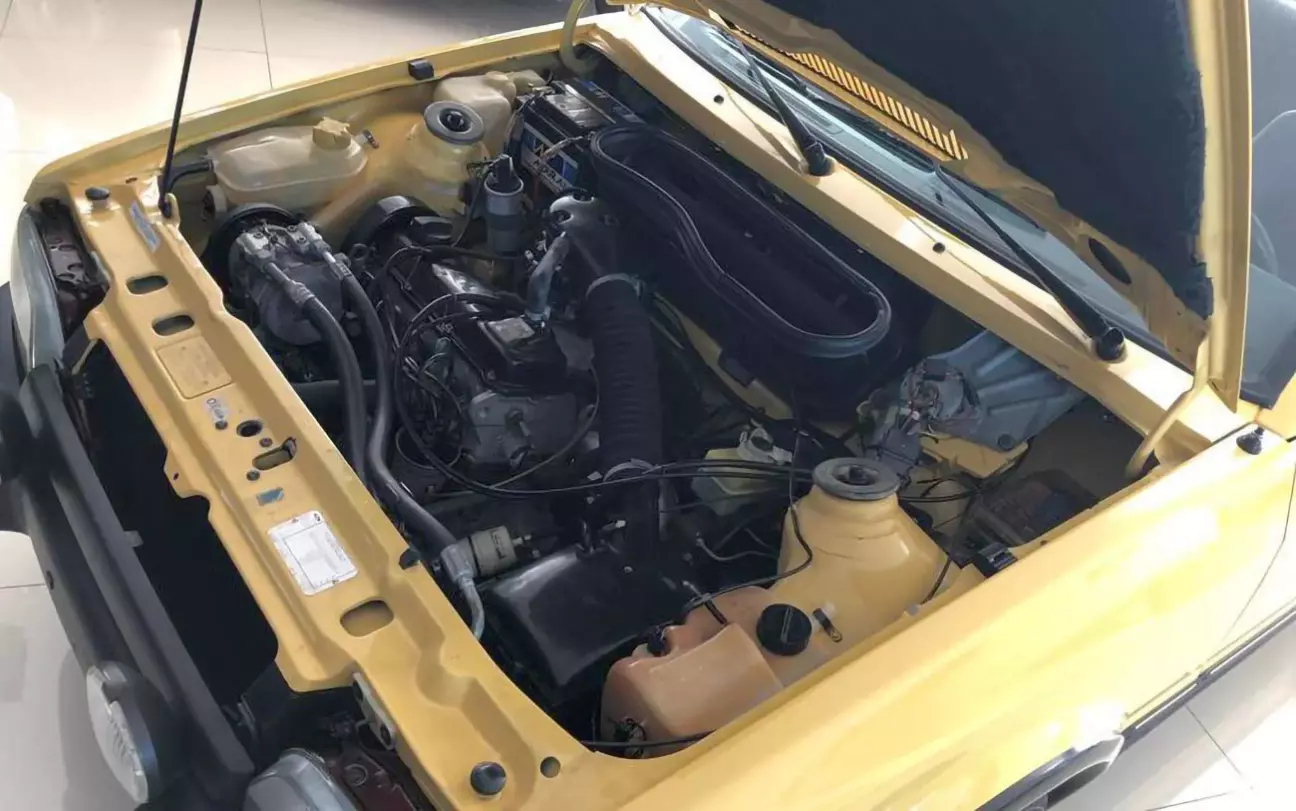

Фото під капотом:

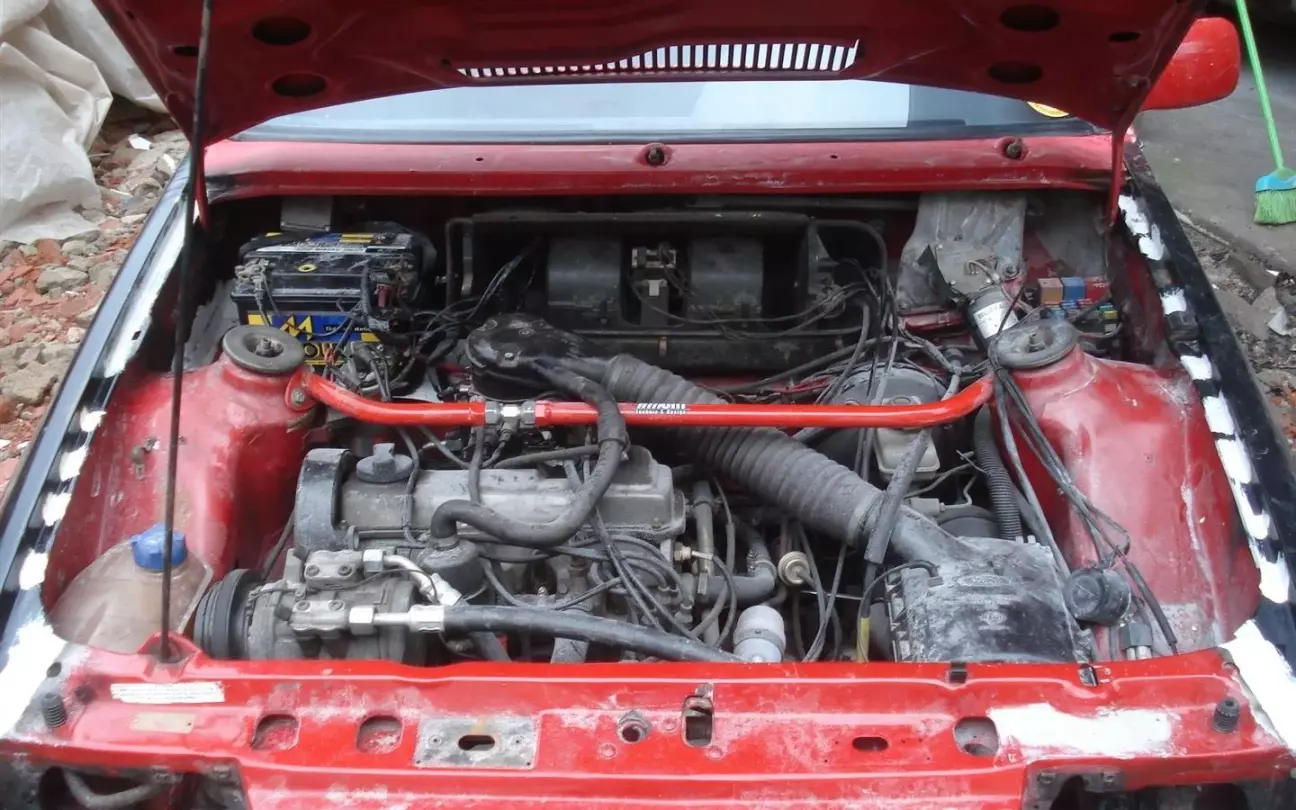

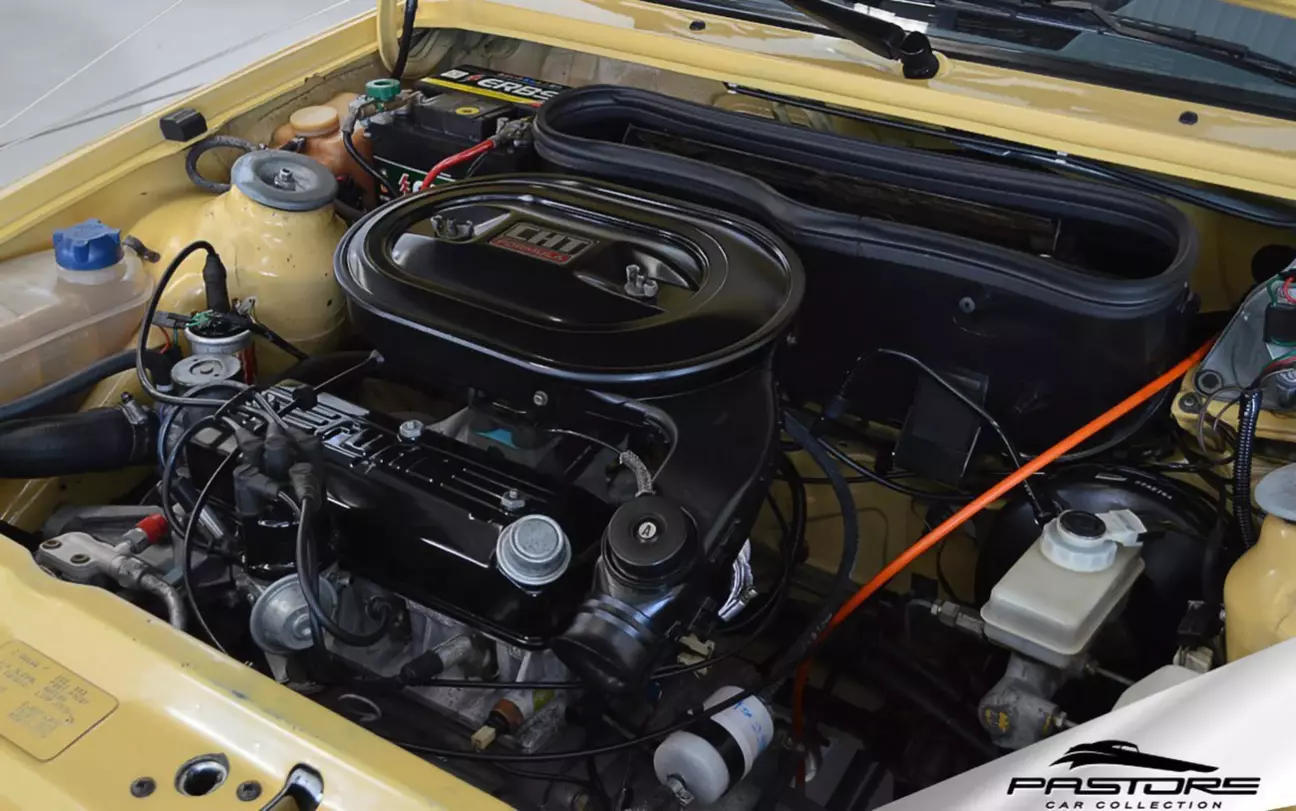

Варіанти з мотором AP і CHT

На вигляд здається, що кожух вентилятора звичайний, проте це не так) Якщо придивитися, то позаду видно пласмасові відливи. Також є ще й інші відмінності.

Тому давайте все розглянемо детальніше.

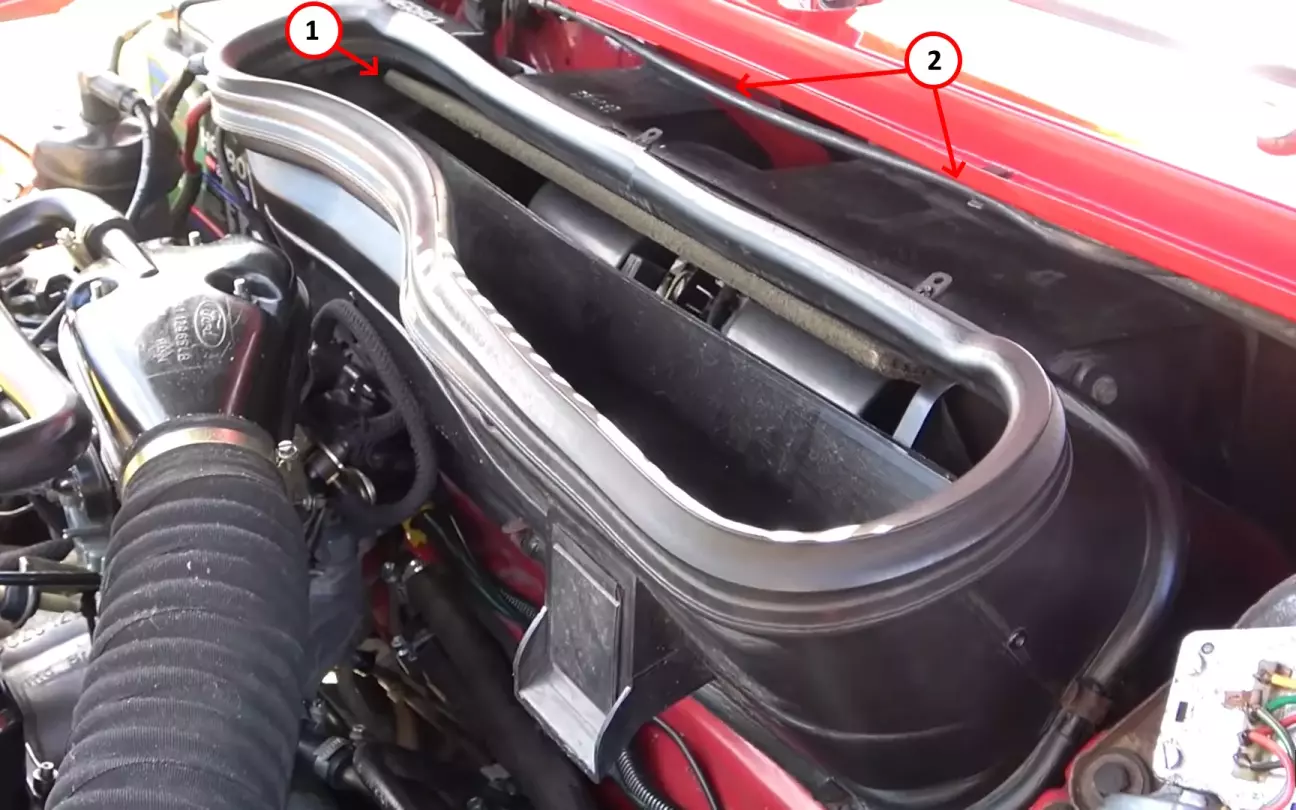

Зблизька видно зовнішню повітряну заслонку (№1). Вона перекриває забір повітря з вулиці.

Позаду знаходяться повітряні канали рециркуляції (№2). Всередині них є внутрішні заслонки. Вони відкривають забір повітря із салону і направляю на впуск до вентилятора. Таким чином працює рециркуляція.

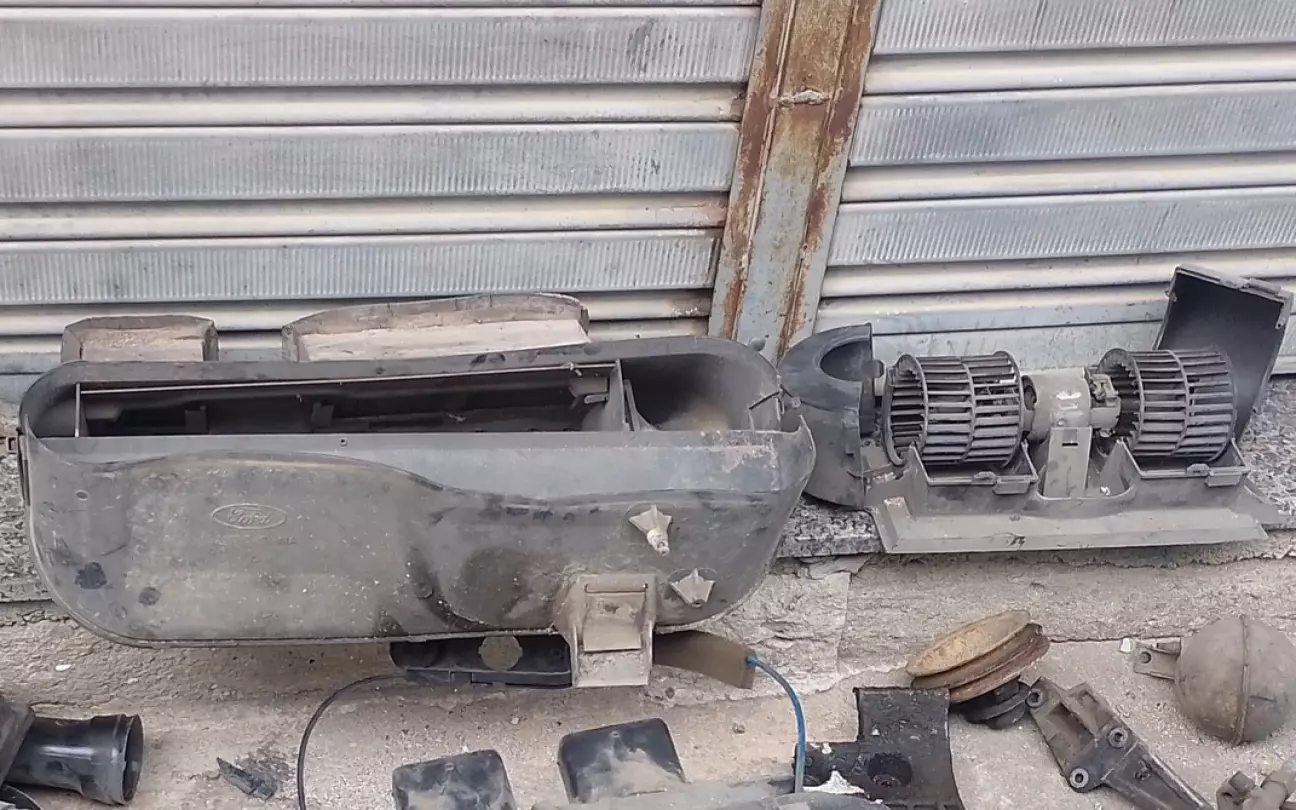

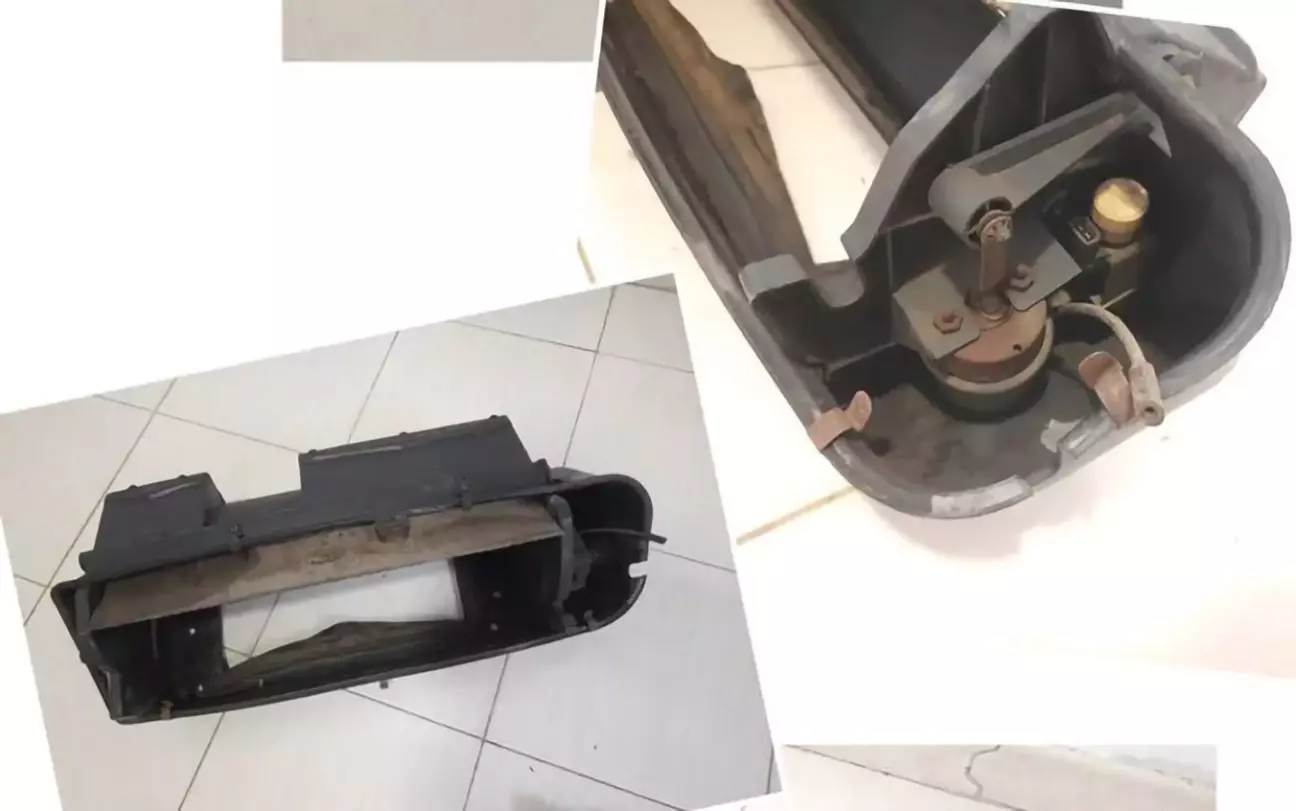

Під кожухом знаходиться звичайний вентилятор салону. Такий же самий, як у європейській версії. Проте з правої сторони видно додатковий вакуумний регулятор заслонок.

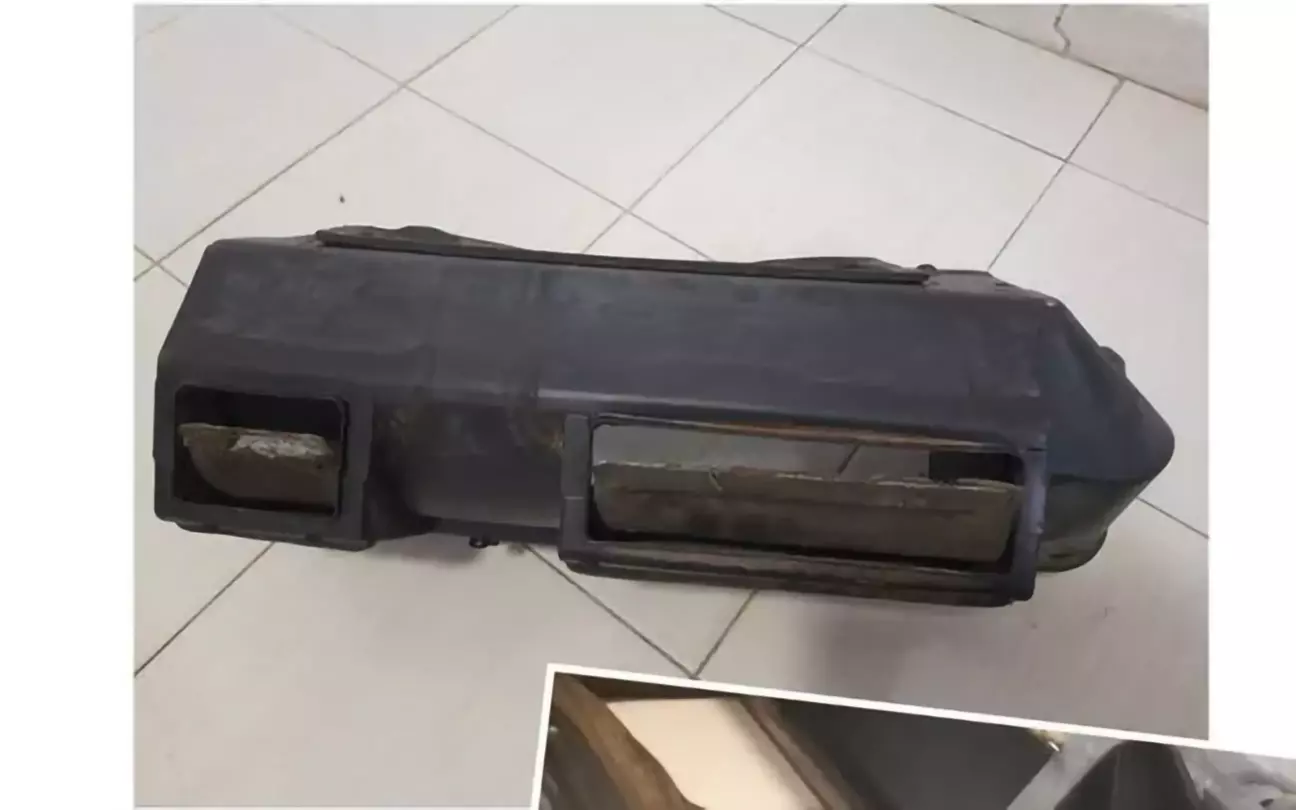

Позаду кожуха видно 2 внутрішніх заслонки. Вони відкривають/закривають забір повітря з салону (рециркуляція).

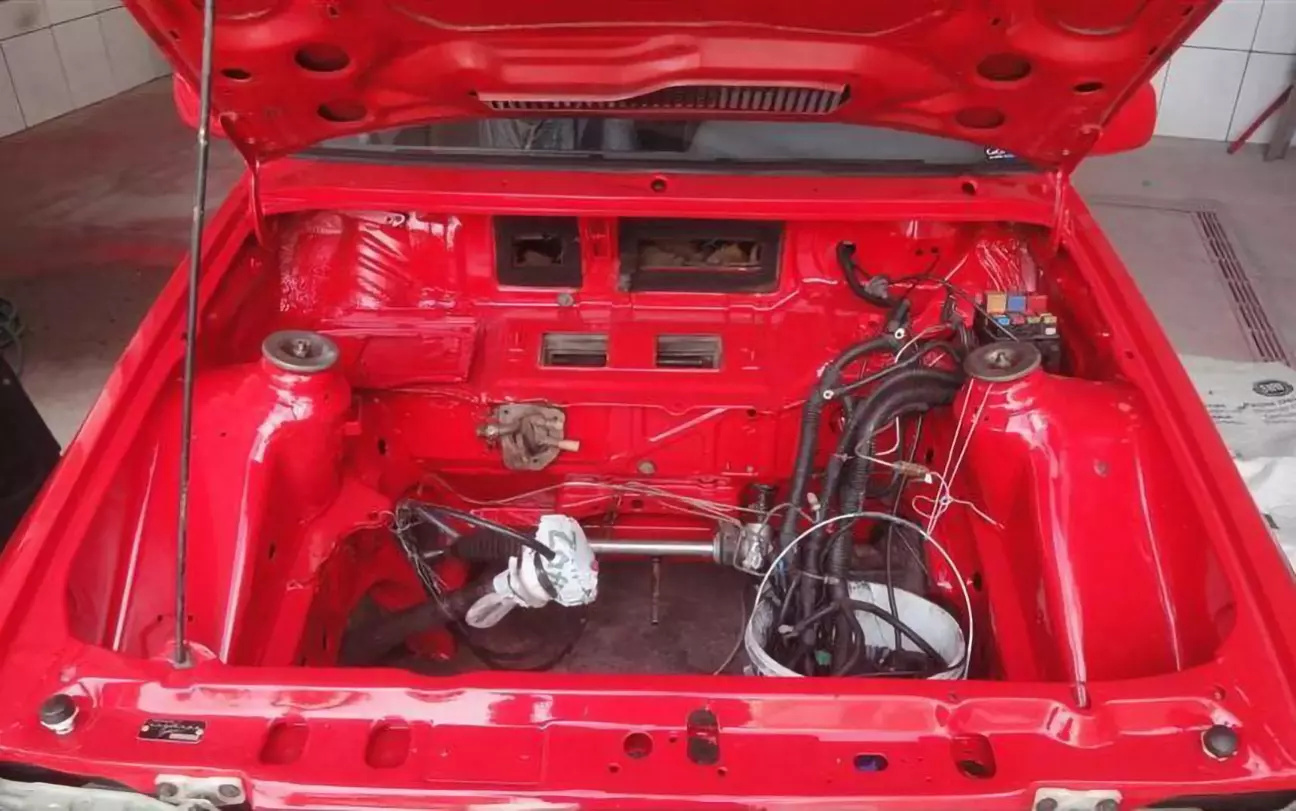

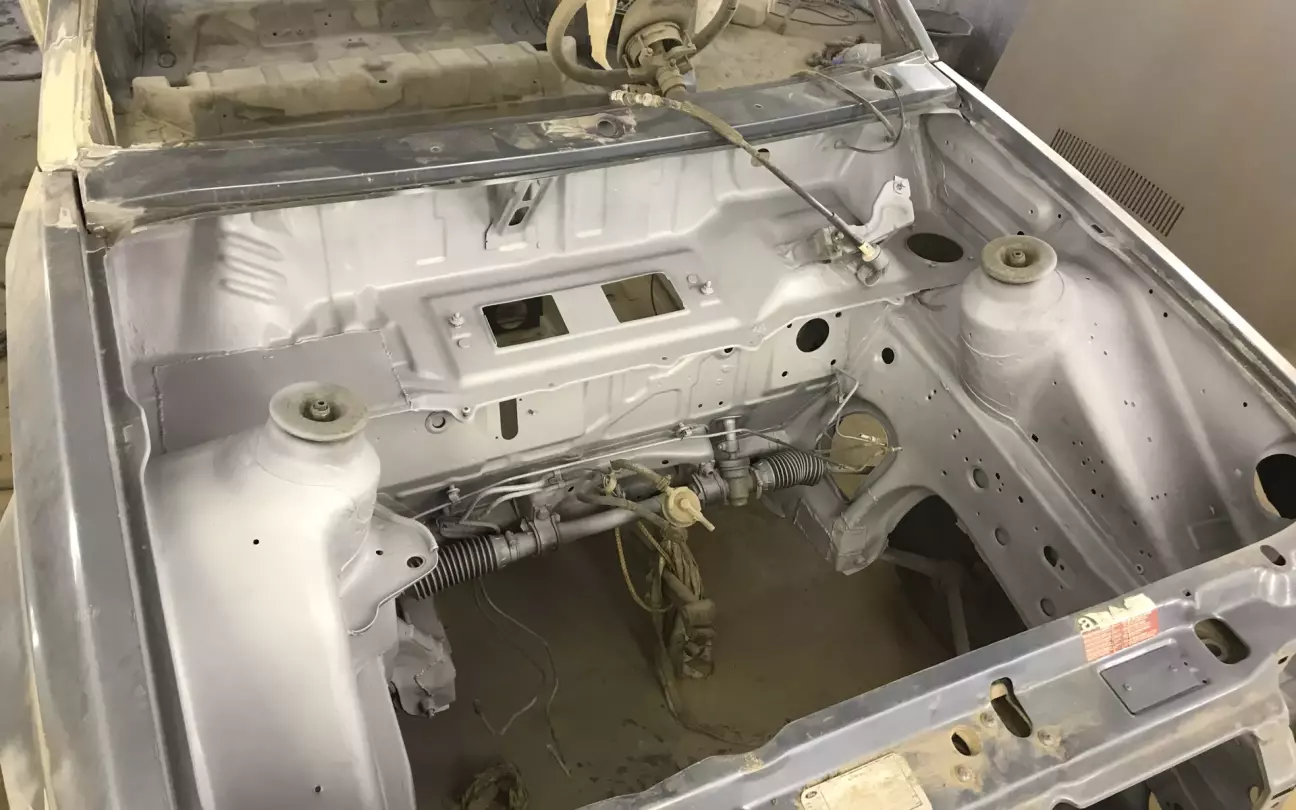

На кузові авто є відповідні отвори в салон.

===Корпус пічки ===

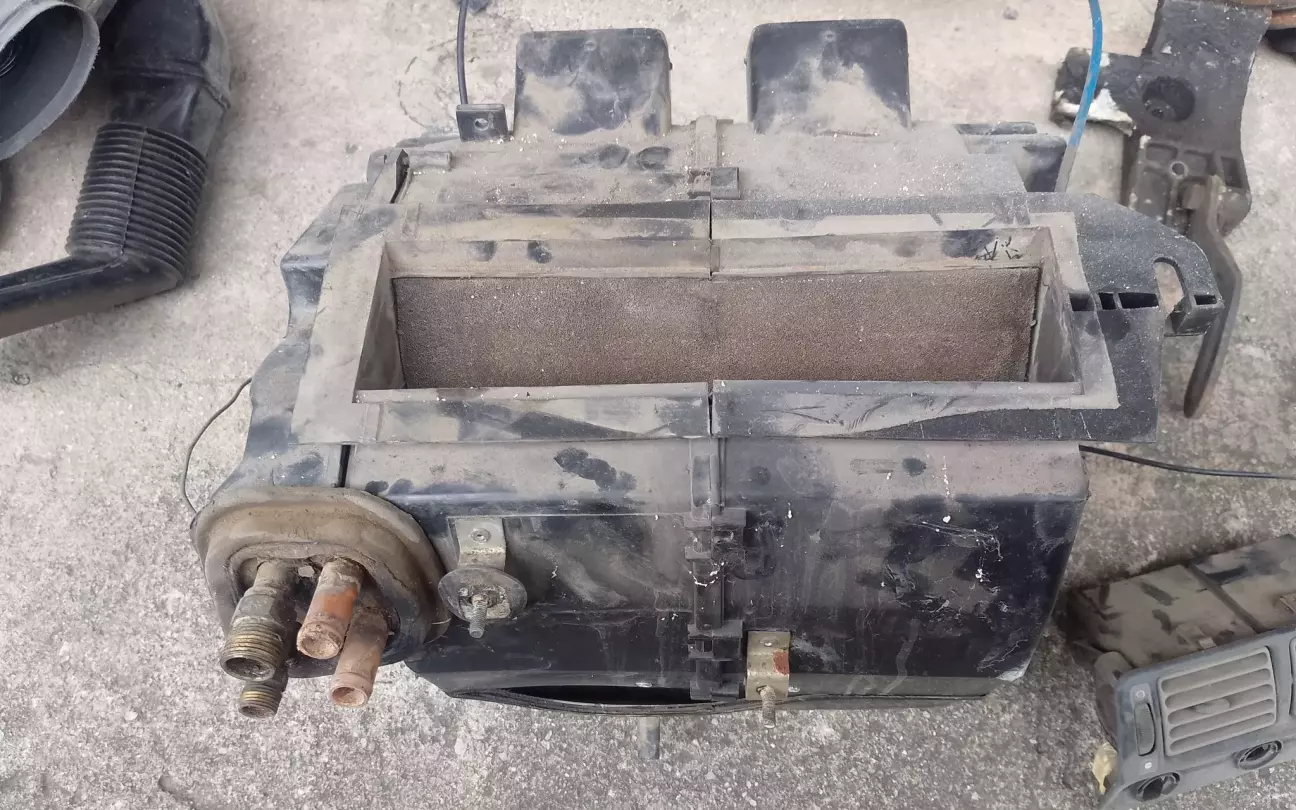

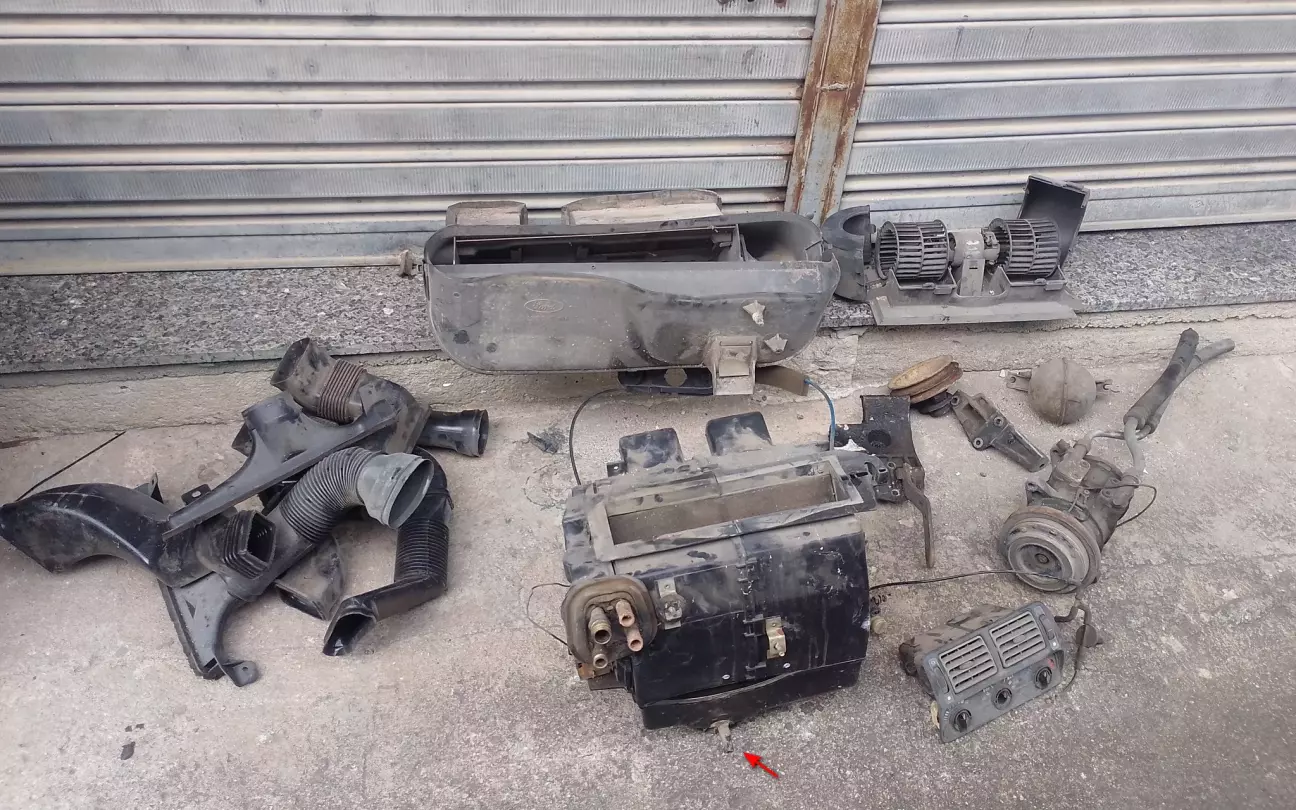

Корпус пічки теж цікавий. Там видно 4 трубки - 2шт для антифризу, 2шт для кондиціонера. А знизу є трубка для зливу конденсату.

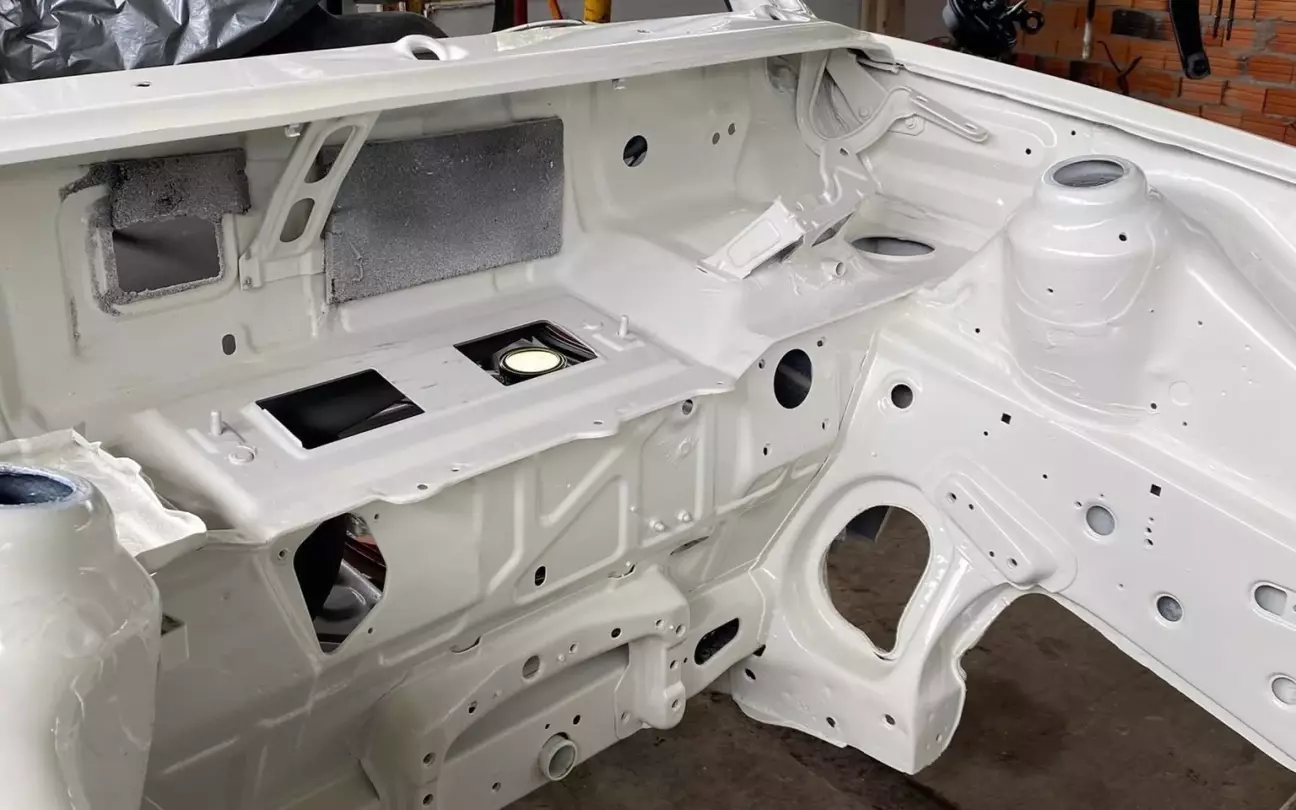

На кузові зроблений більший отвір, щоб помістились всі 4 трубки

Для порівняння - кузов європейської версії

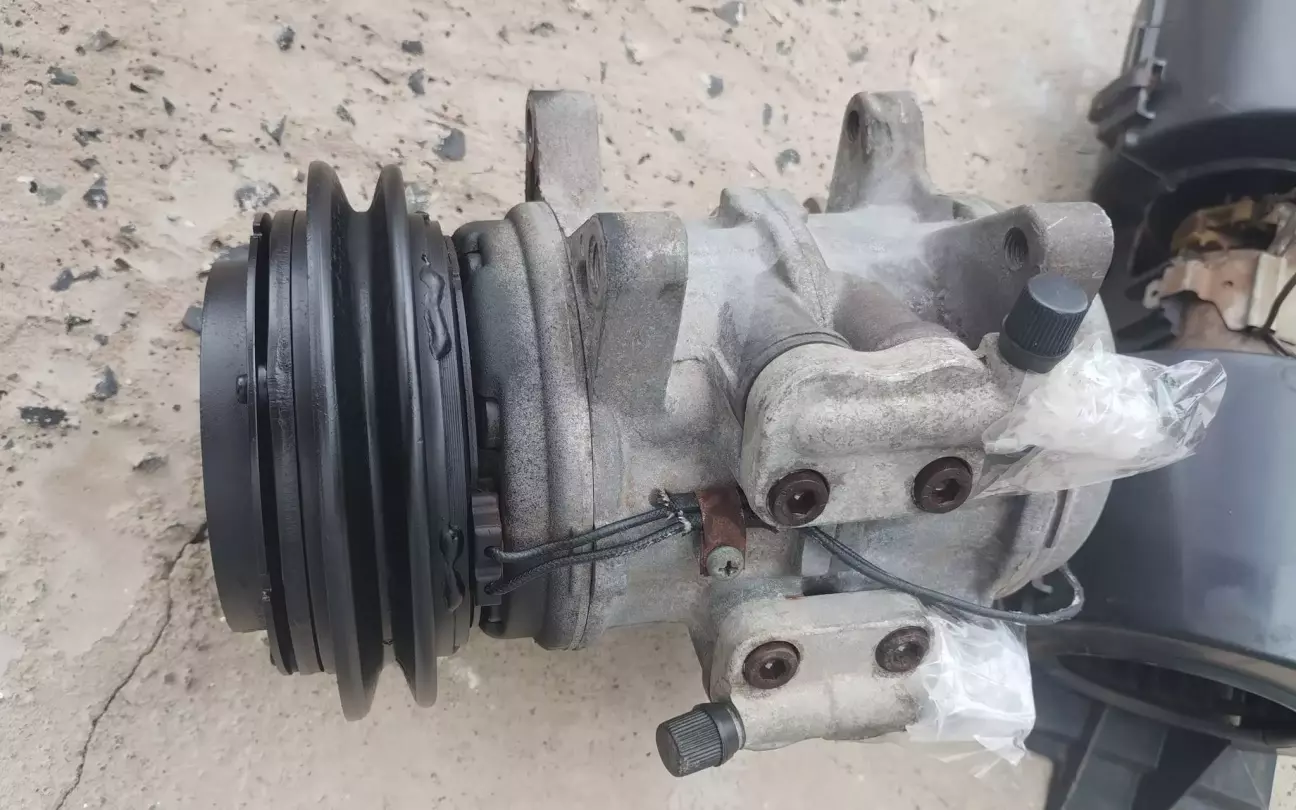

=== Компресор ===

Із цікавого, у іспанській версії використовується поліклиновий ремінь, а тут звичайний клиновий.

=== Радіатор кондиціонера ===

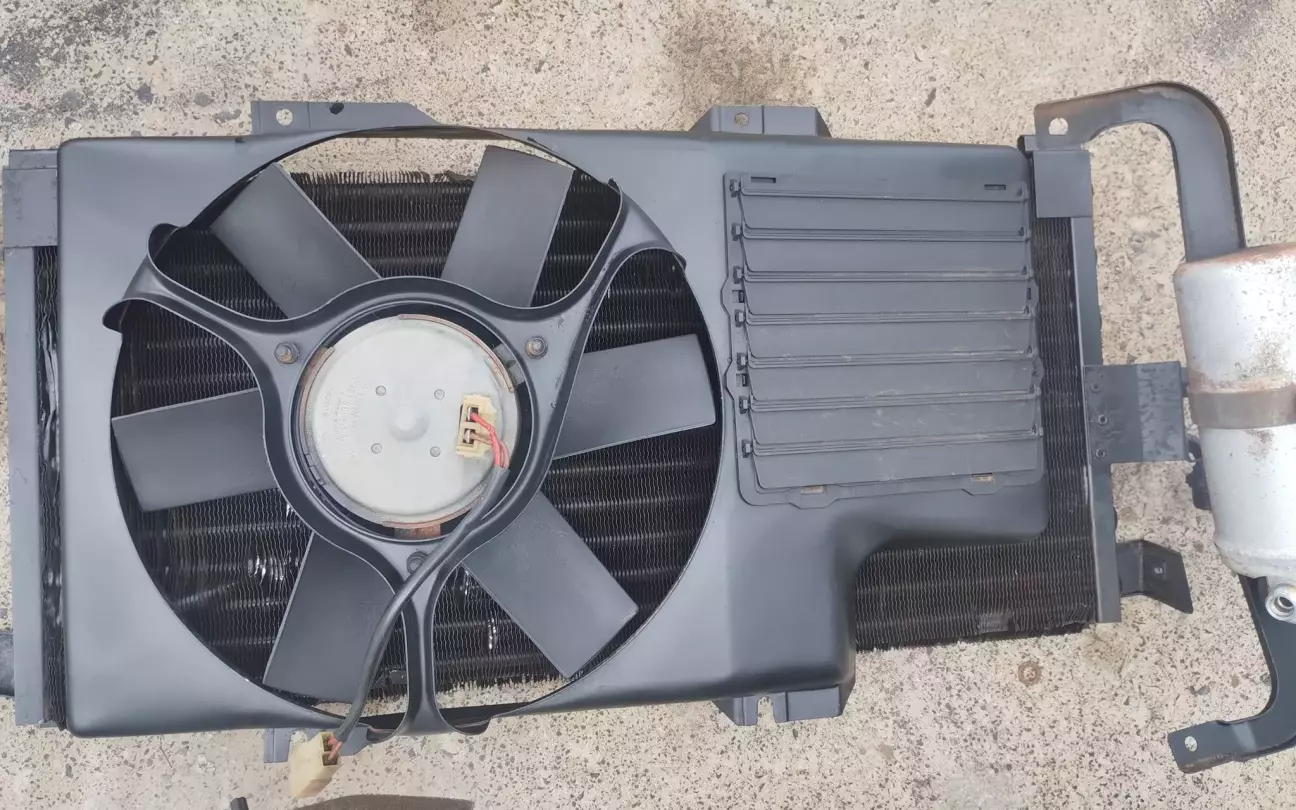

Із цікавого, тут видно щось схоже на механічні жалюзі. Мабуть відкриваються від зустрічного потоку повітря або від повітря з вентилятора.

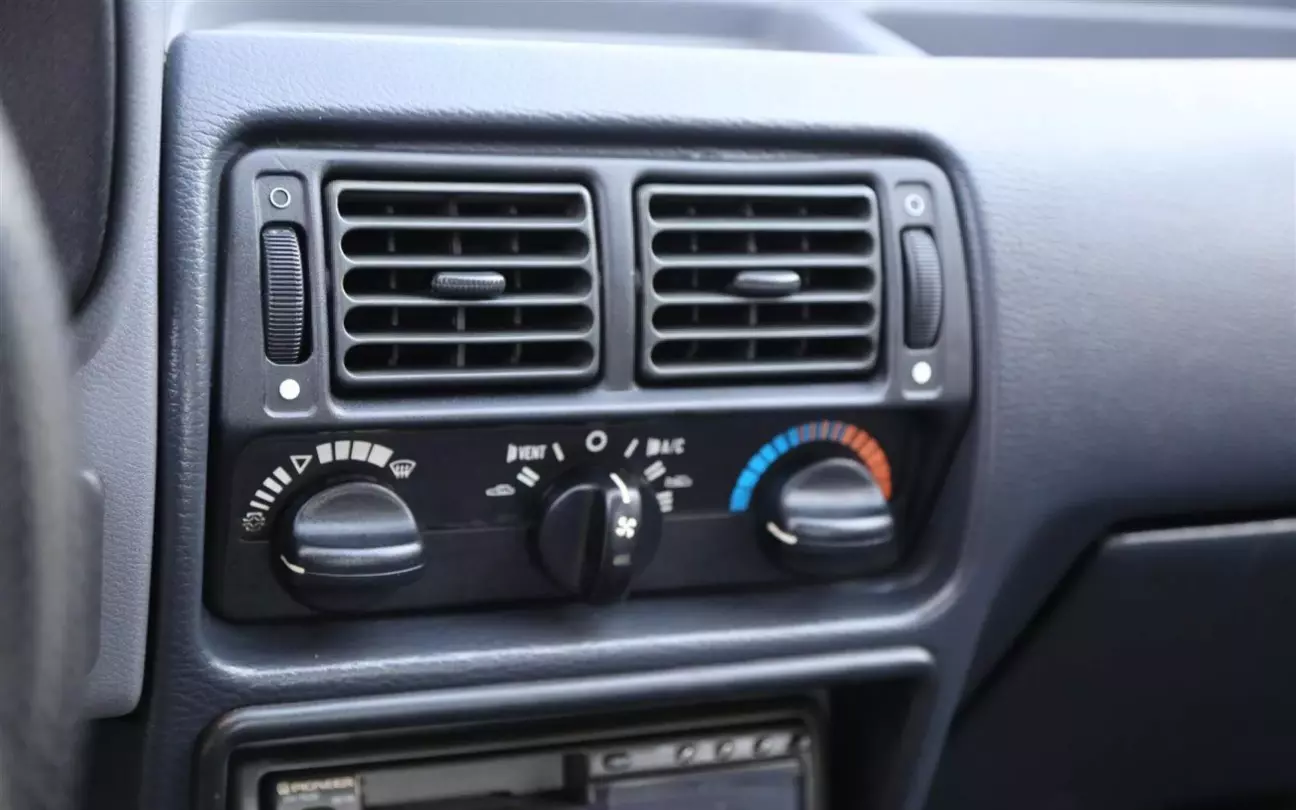

=== Салонний блок ===

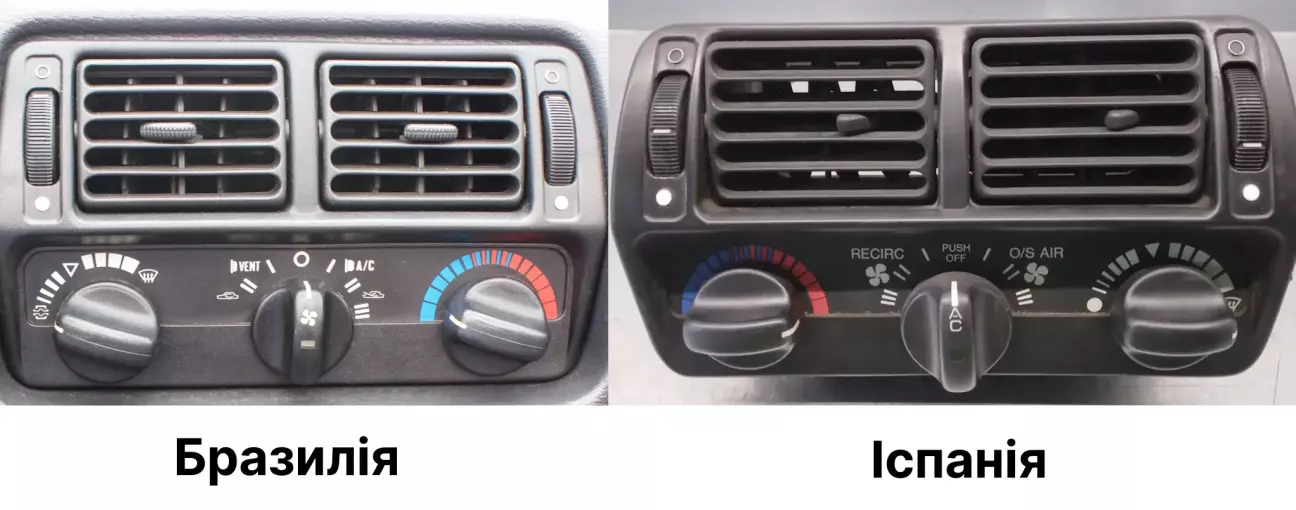

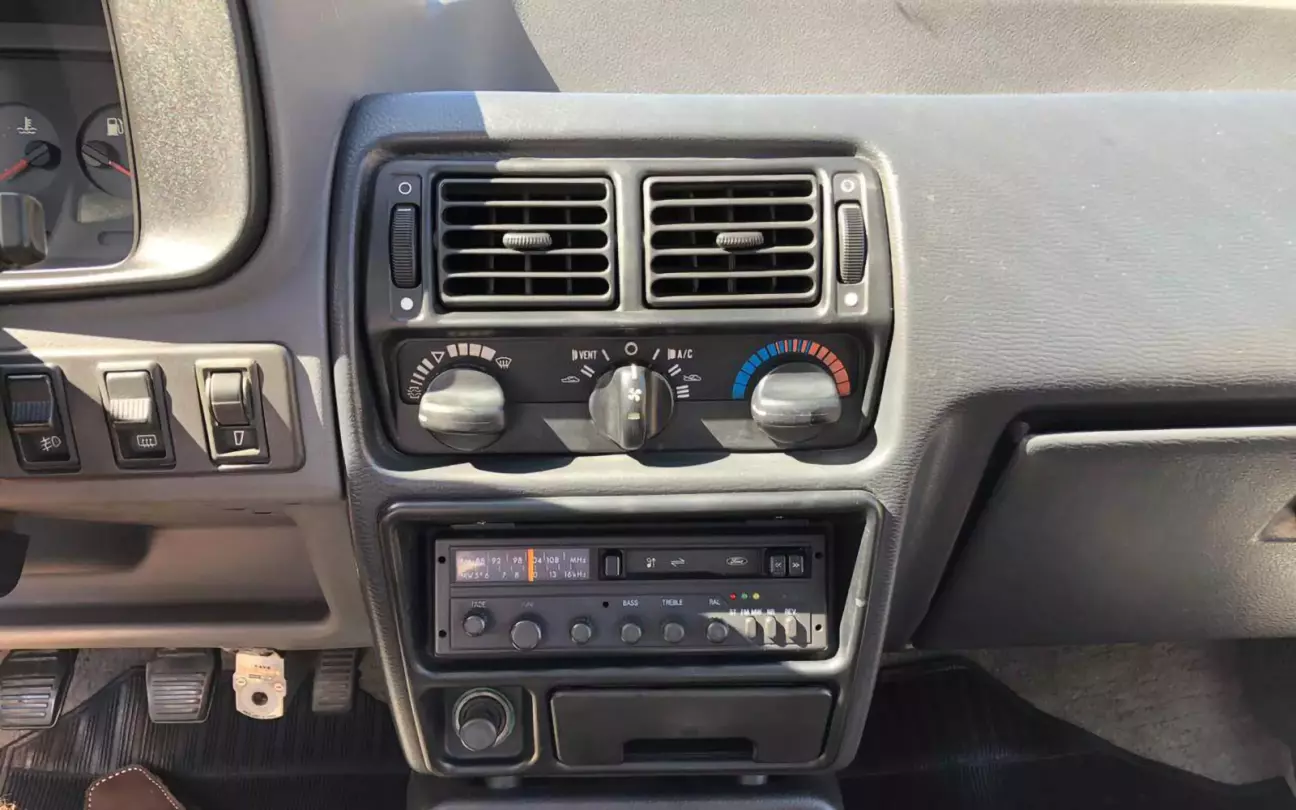

Cалонний блок дуже схожий на іспанський, але є відмінності.

Ручки температури і напряму обдуву поміняні місцями. А також різні дрібні деталі.

=== Інструкція з експлуатації ===

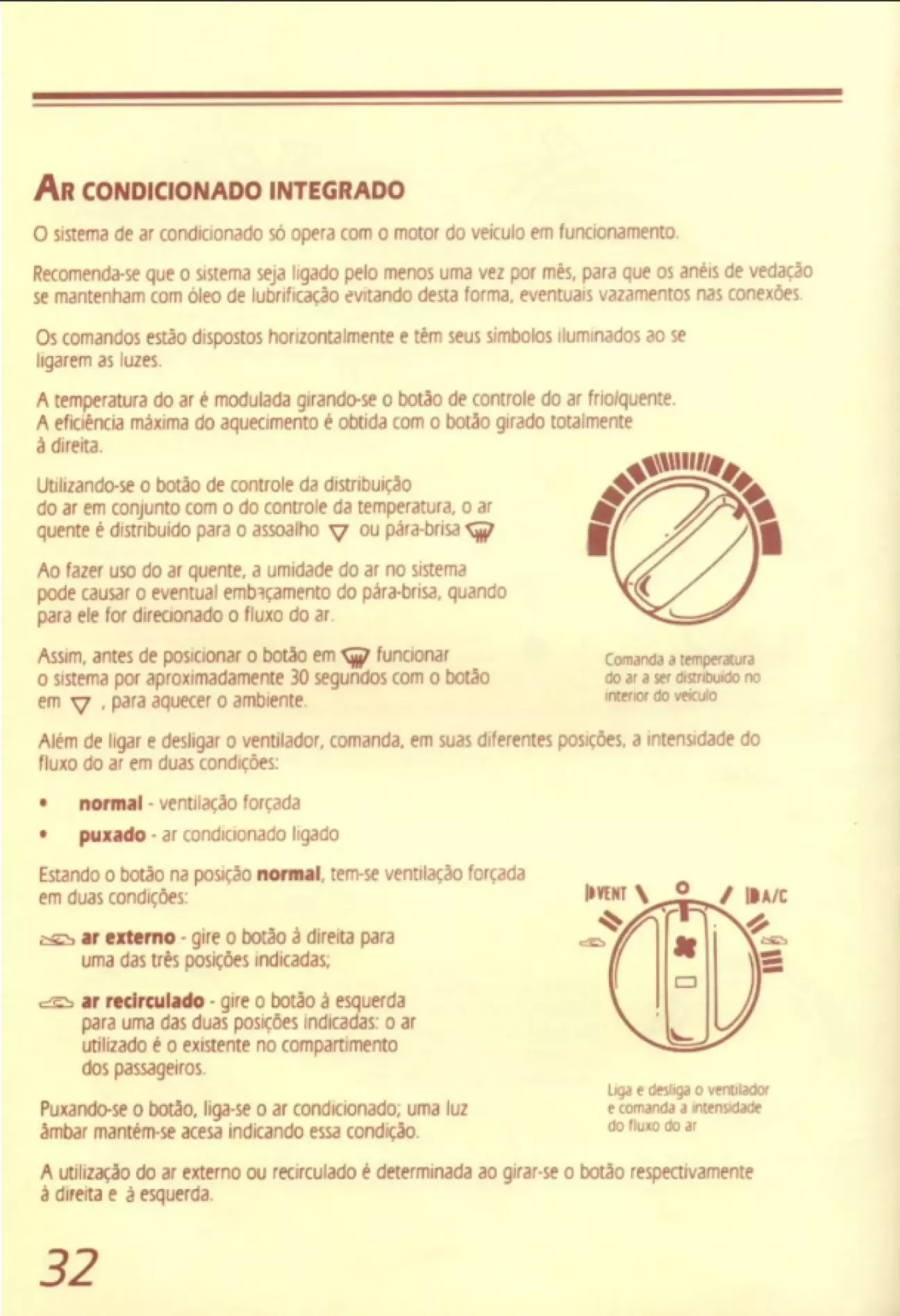

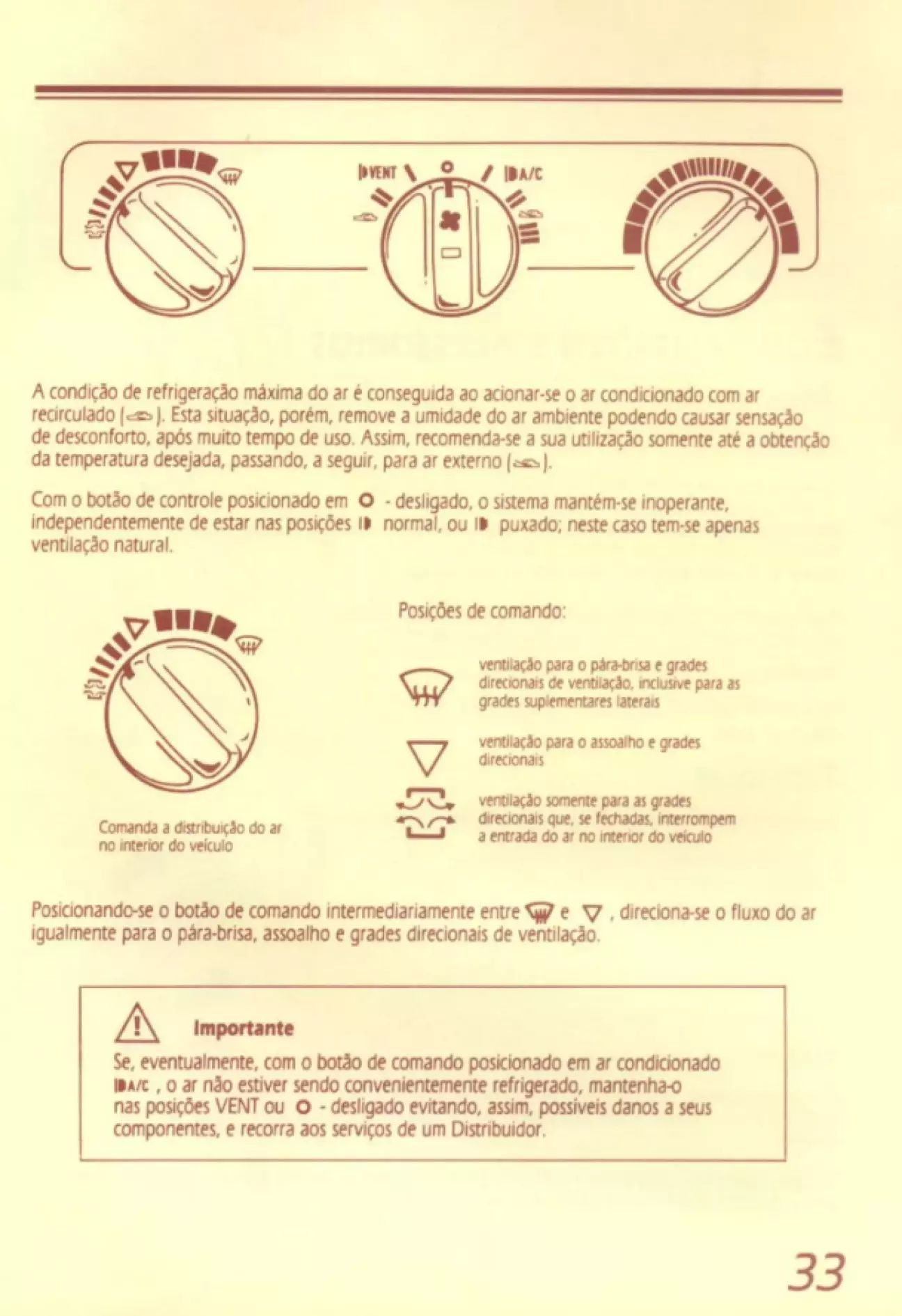

Додам також про кондиціонер з бразильської інструкції по експлуатації. Мова іспанська.

=== Відео роботи ===

Знайшов короткий приклад роботи кондиціонера. Відео з YouTube

=== Відео огляд компонентів ===

Також кому цікаво, знайшов відео огляд і встановлення на іспанській мові

Частина №1

Частина №2

Частина №3
