Встановлення акустичного підсилювача

Я їжджу на Volkswagen e-Golf, Audi e-tron, Renault Master (3G)
Радивилів, Україна

Після встановлення нових динаміків, результату особливо не було. Звук сильно врізаний по частотах і діапазону. Таке враження що грають тільки твітери і фіговенько бумкає саб, основних динаміків майже не чути.


З попередніх систем в мене лежали декілька підсилювачів і ще всяка купа музичної фігні. Тож пробуємо добавити ті компоненти що є в наявності.


Один з підсилювачів має вхід високого рівня, він двохканальний, з базовим набором регулювань, Пробуємо.


Після багатьох годин вивчення питання де знаходиться стоковий підсилювач, доходимо до висновку що його НЕМАЄ. А динаміки живляться від блоку мультимедії, який знаходиться в підлокотнику. На центральний динамік + саб очевидно є окремий канал.

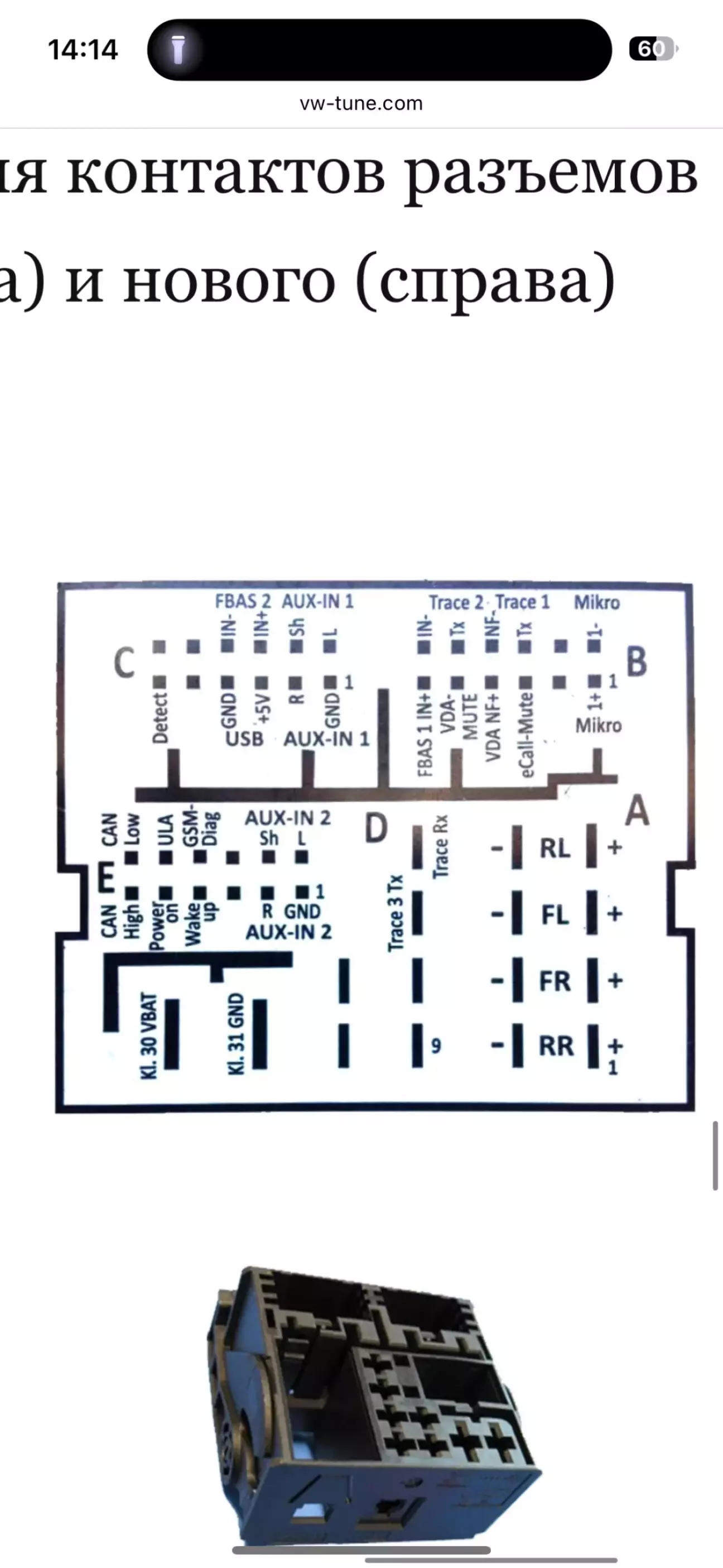

Розбираємо, вивчаємо розпіновку Quadlock:

Знаходимо канали динаміків і що дуже важливо REMOTE.

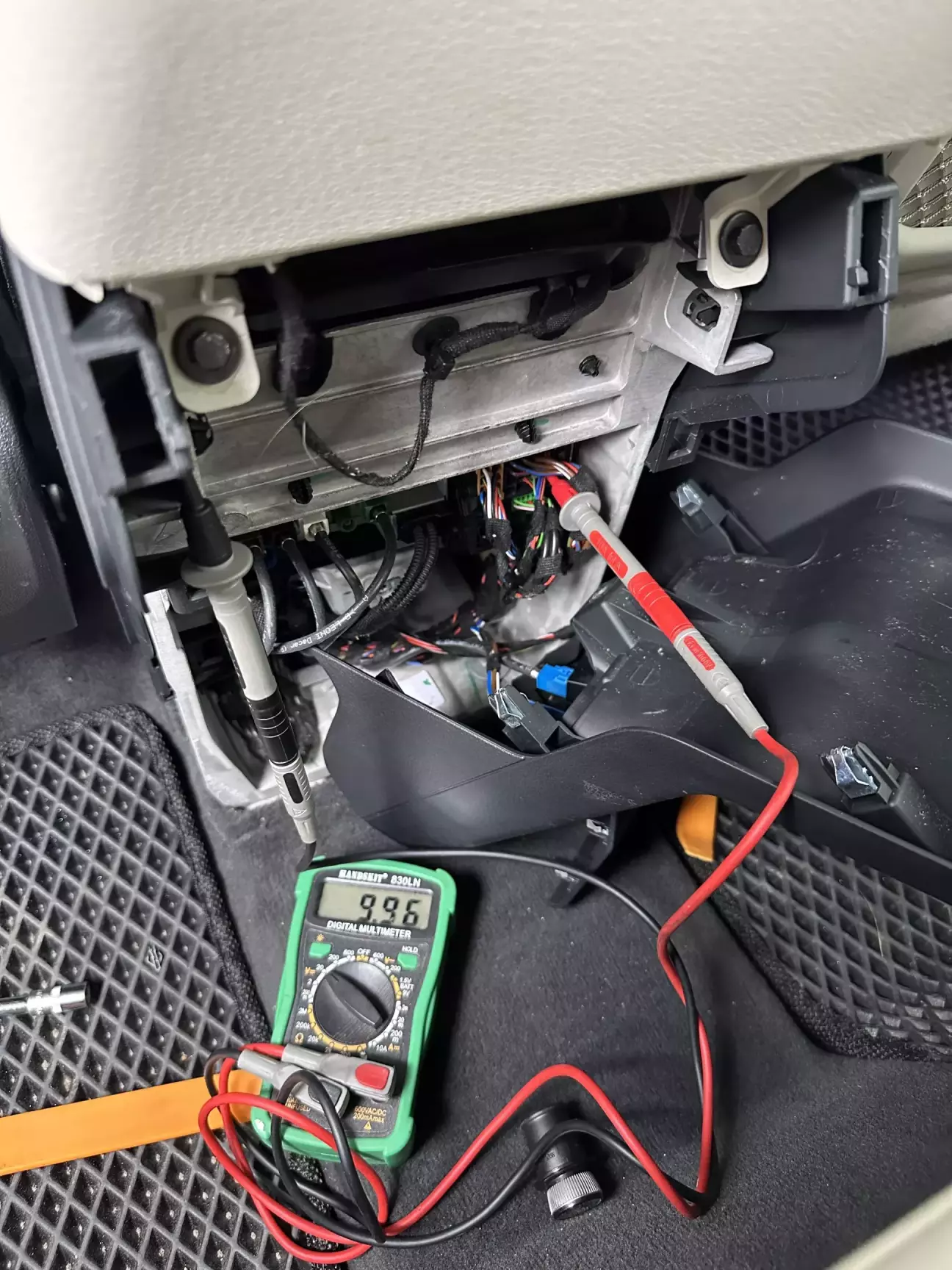

Rem - майже 10вольт і цього має бути достатньо

Синій дріт REM

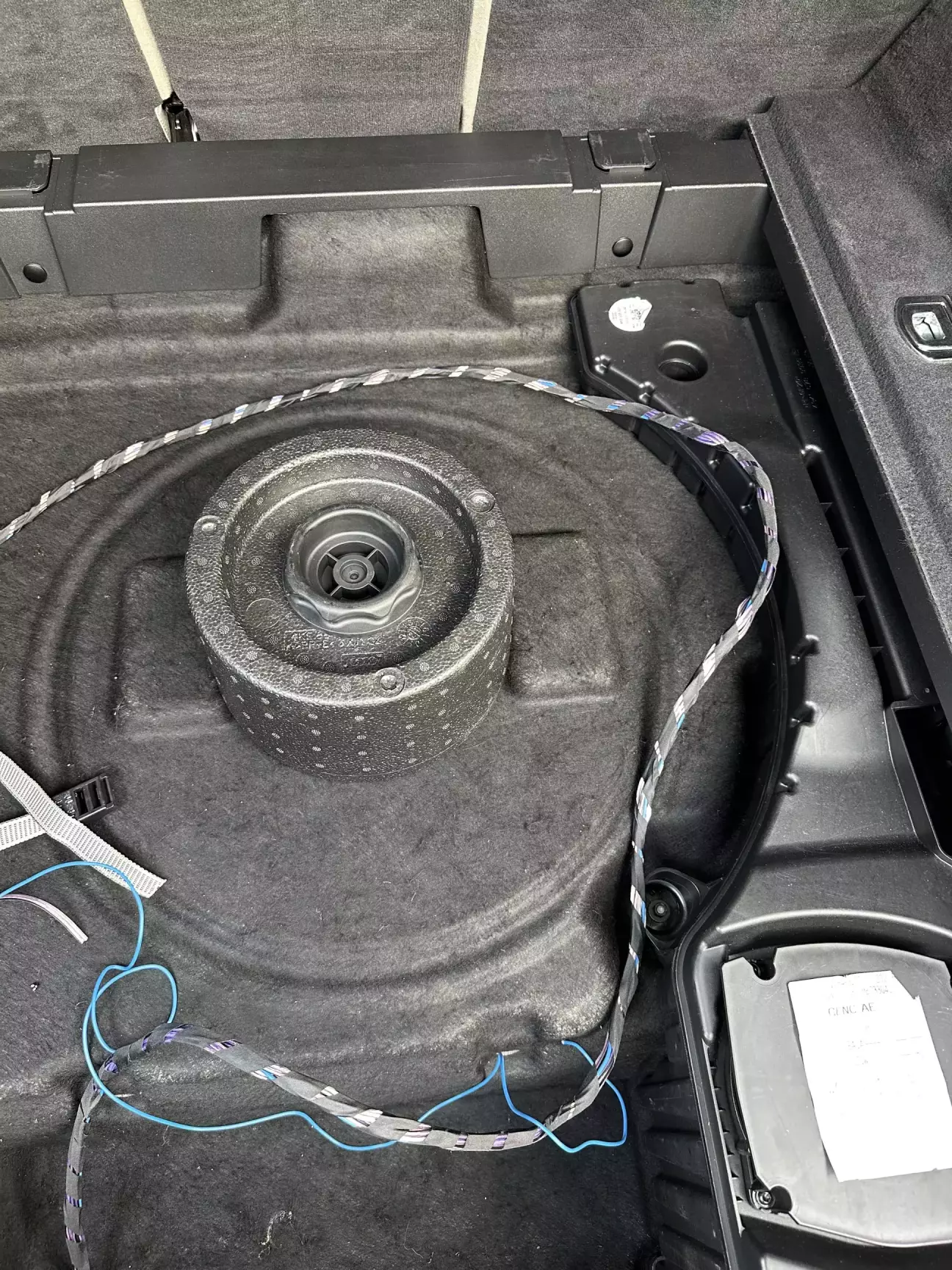

Місце встановлення підсилювач вибрав штатне - в лівому крилі, тому мотаємо косу акустичних дротів від блоку мультимедіа до крила:

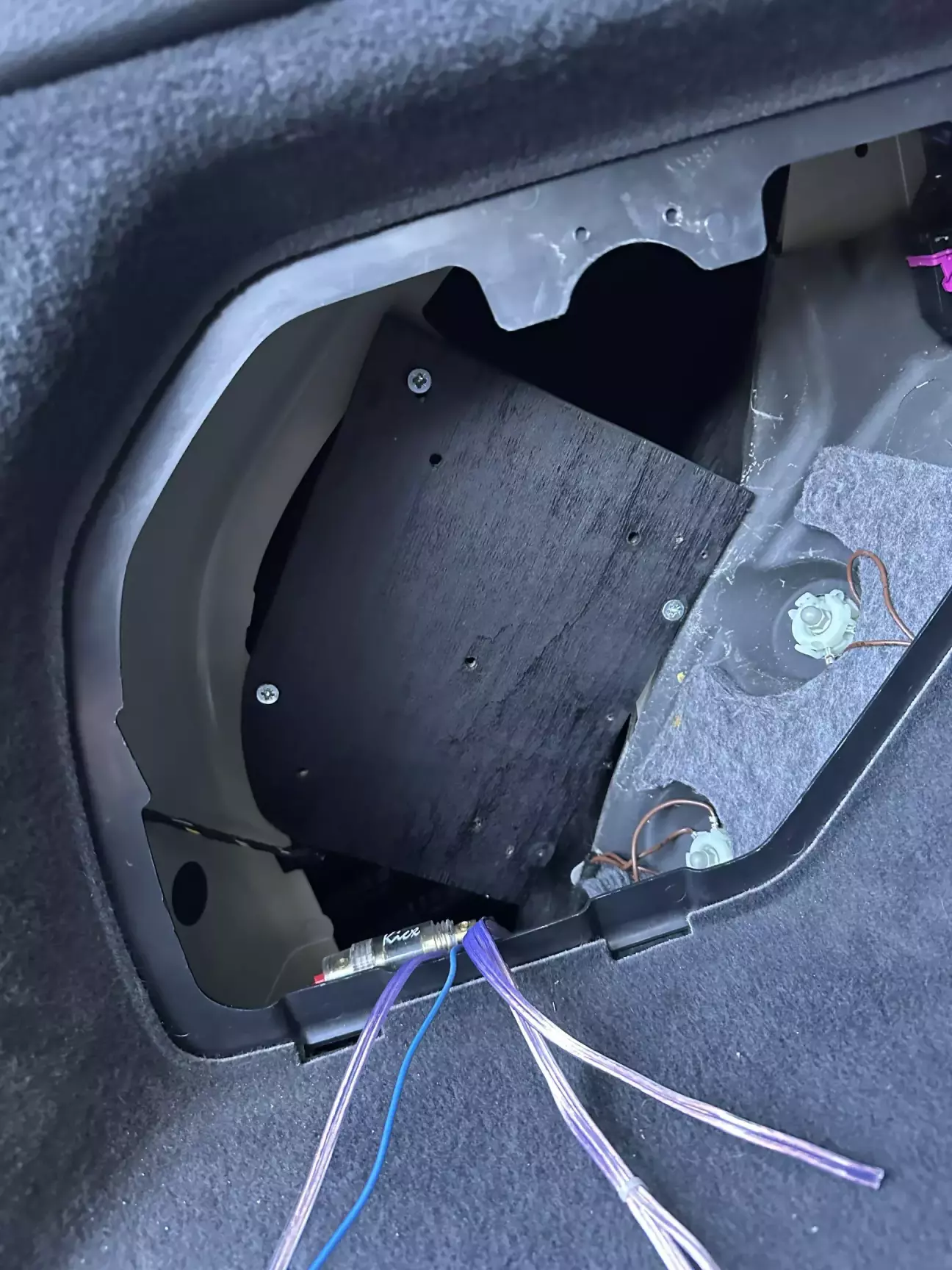

Встановлюємо платформу для підсилювача:

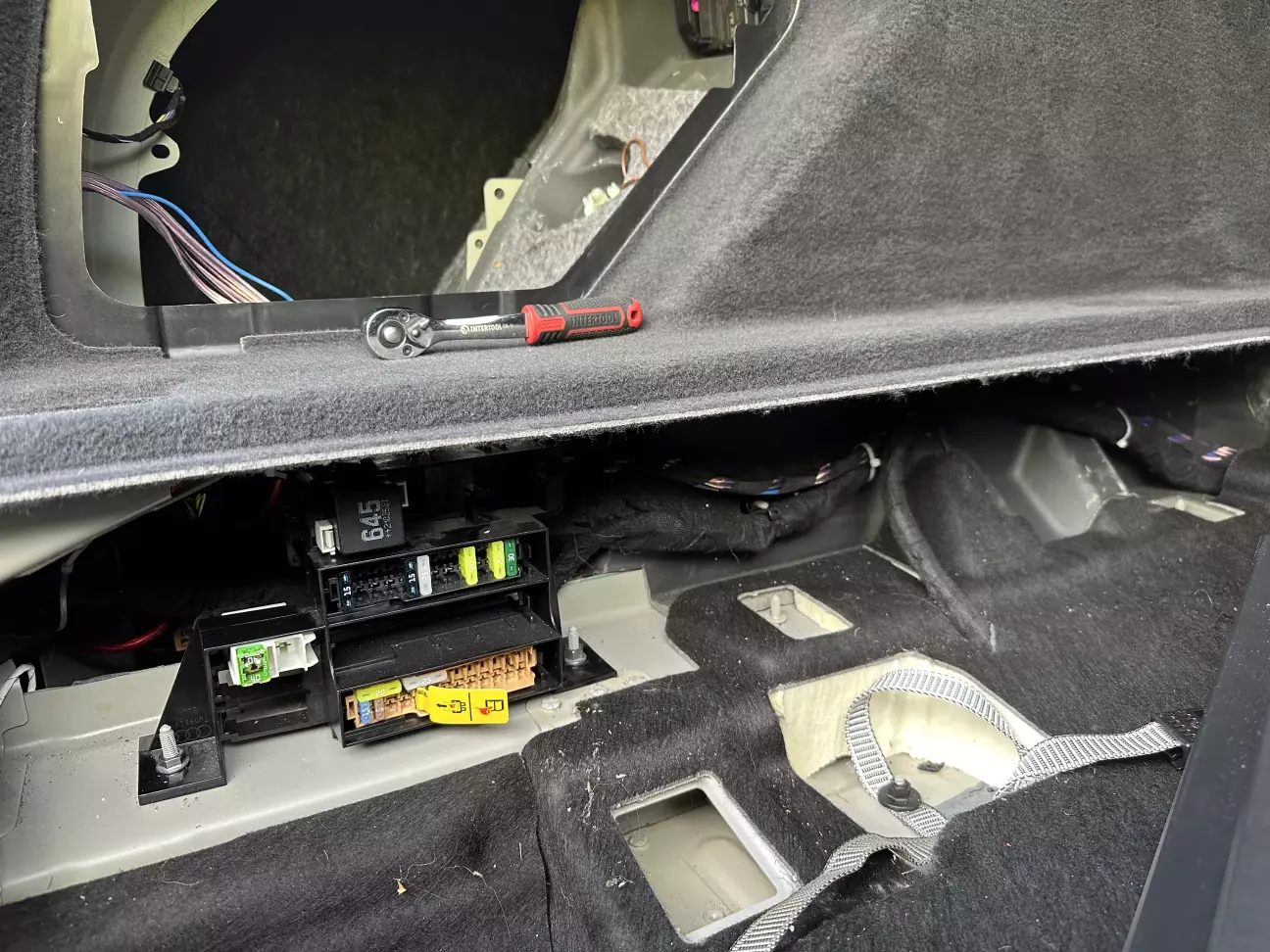

Під крилом знайшов блок запобіжників:

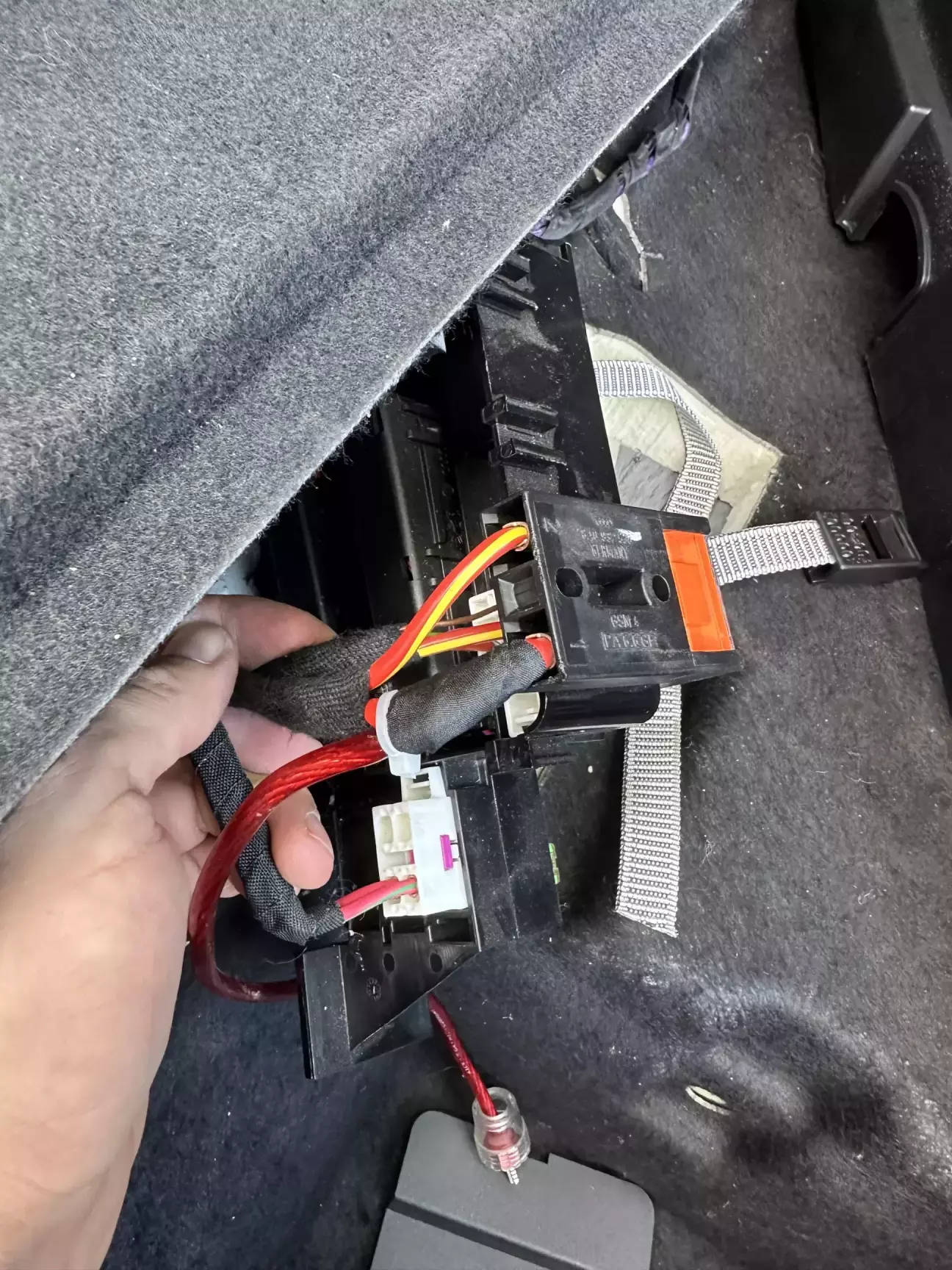

Шукаємо на ньому потужний плюс, знаходимо - припаюємось:

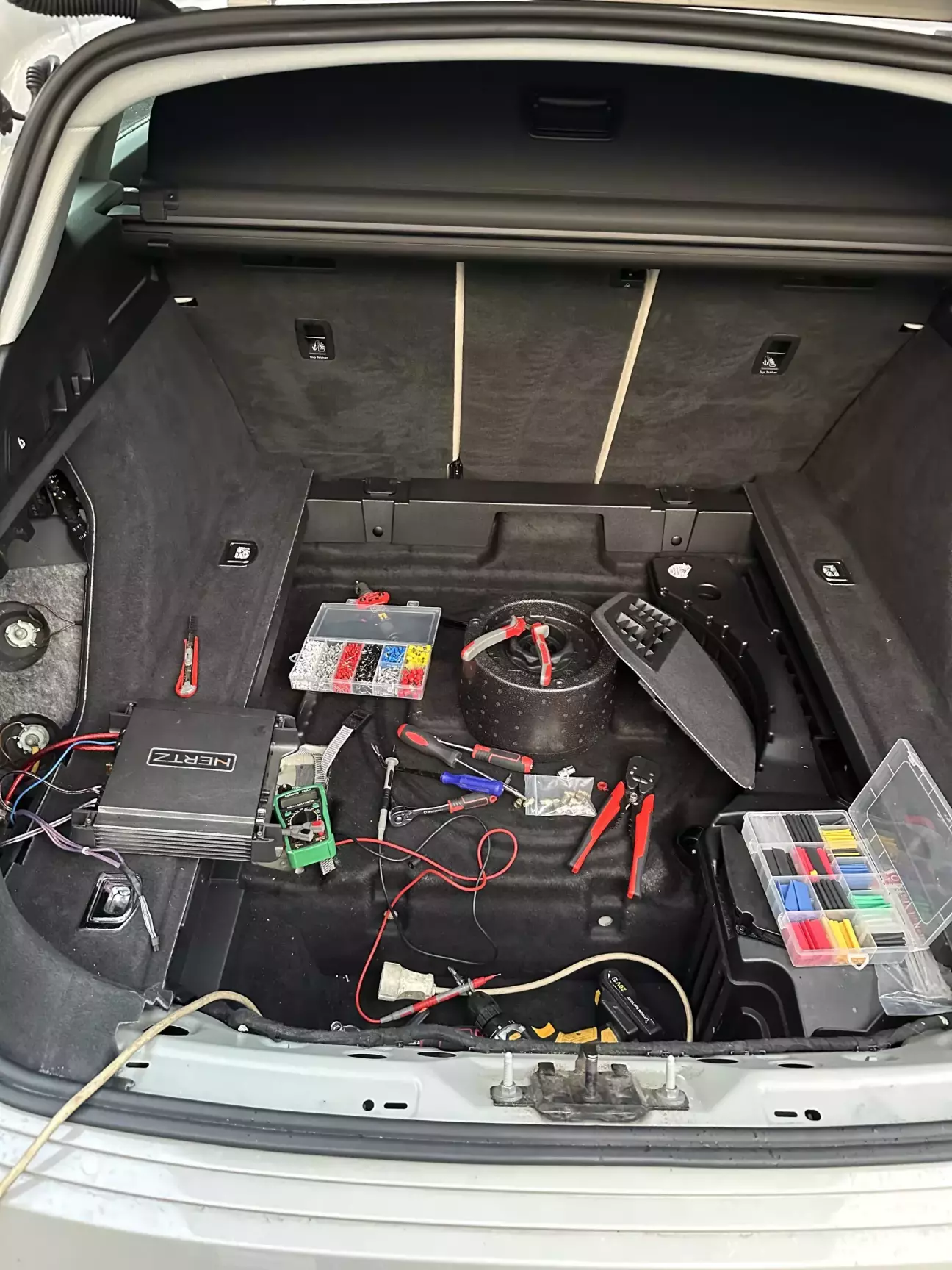

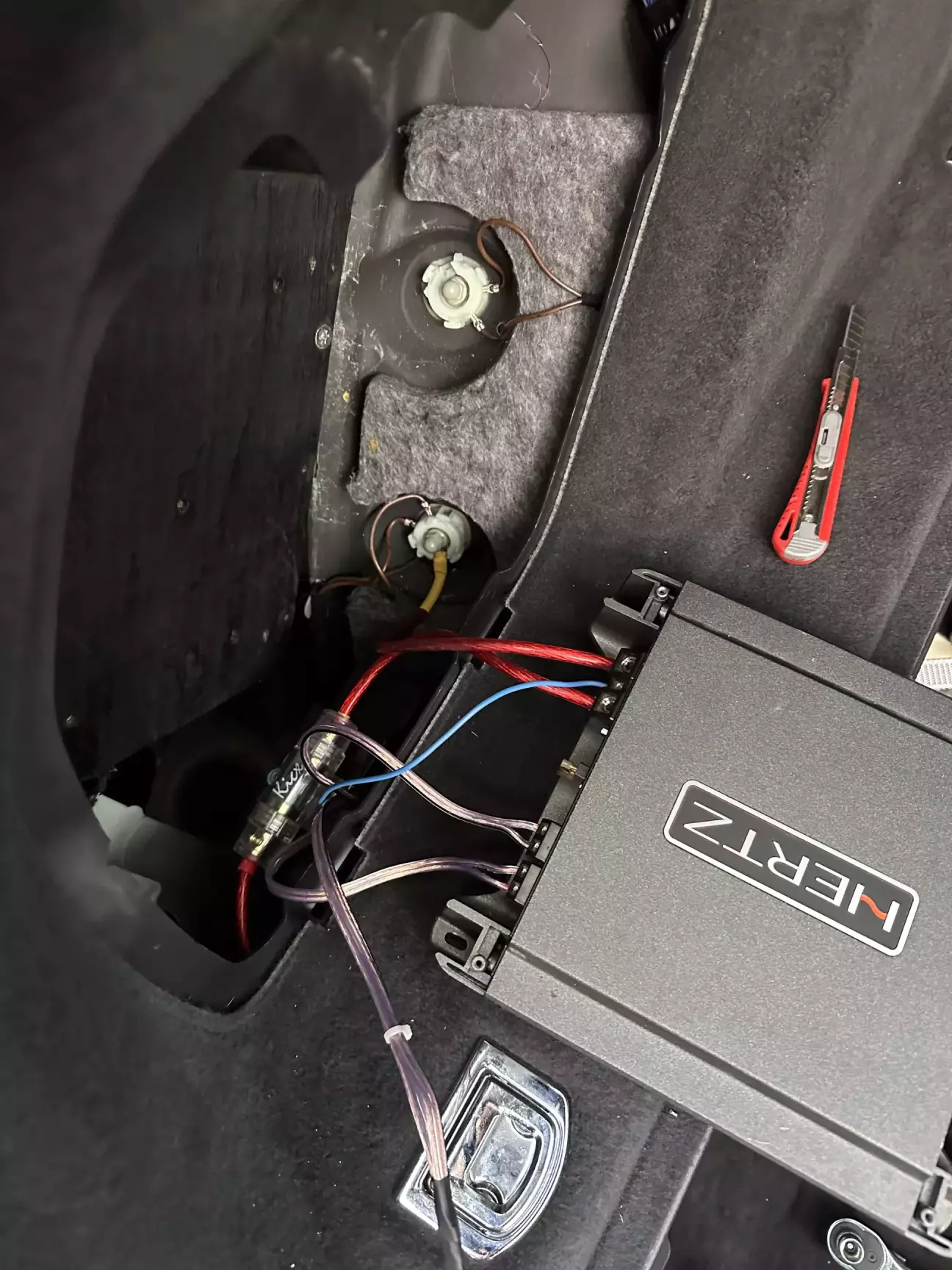

Робочий процес:



Ну а як же без запобіжника:

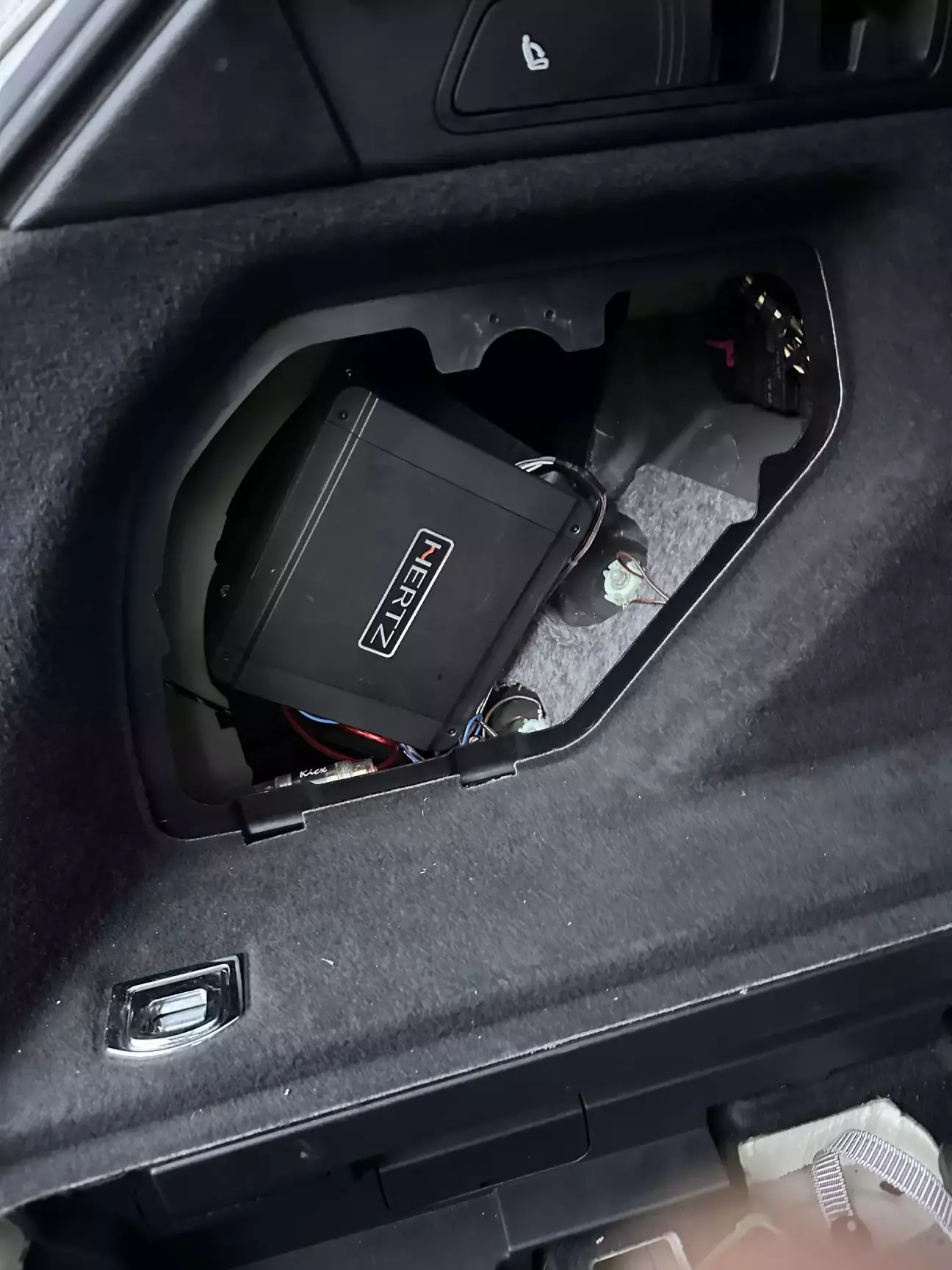

Позаду все на своїх місцях:

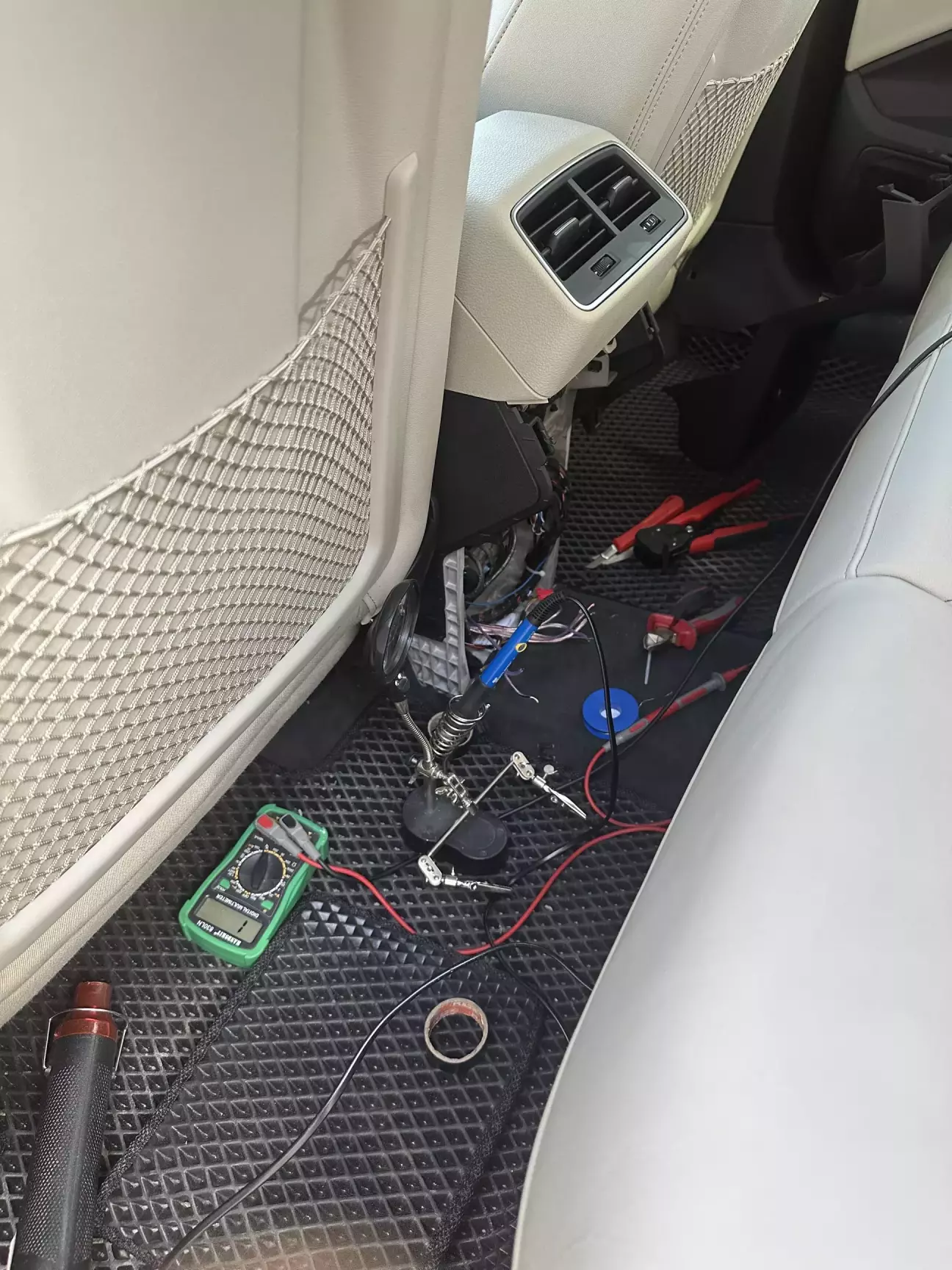

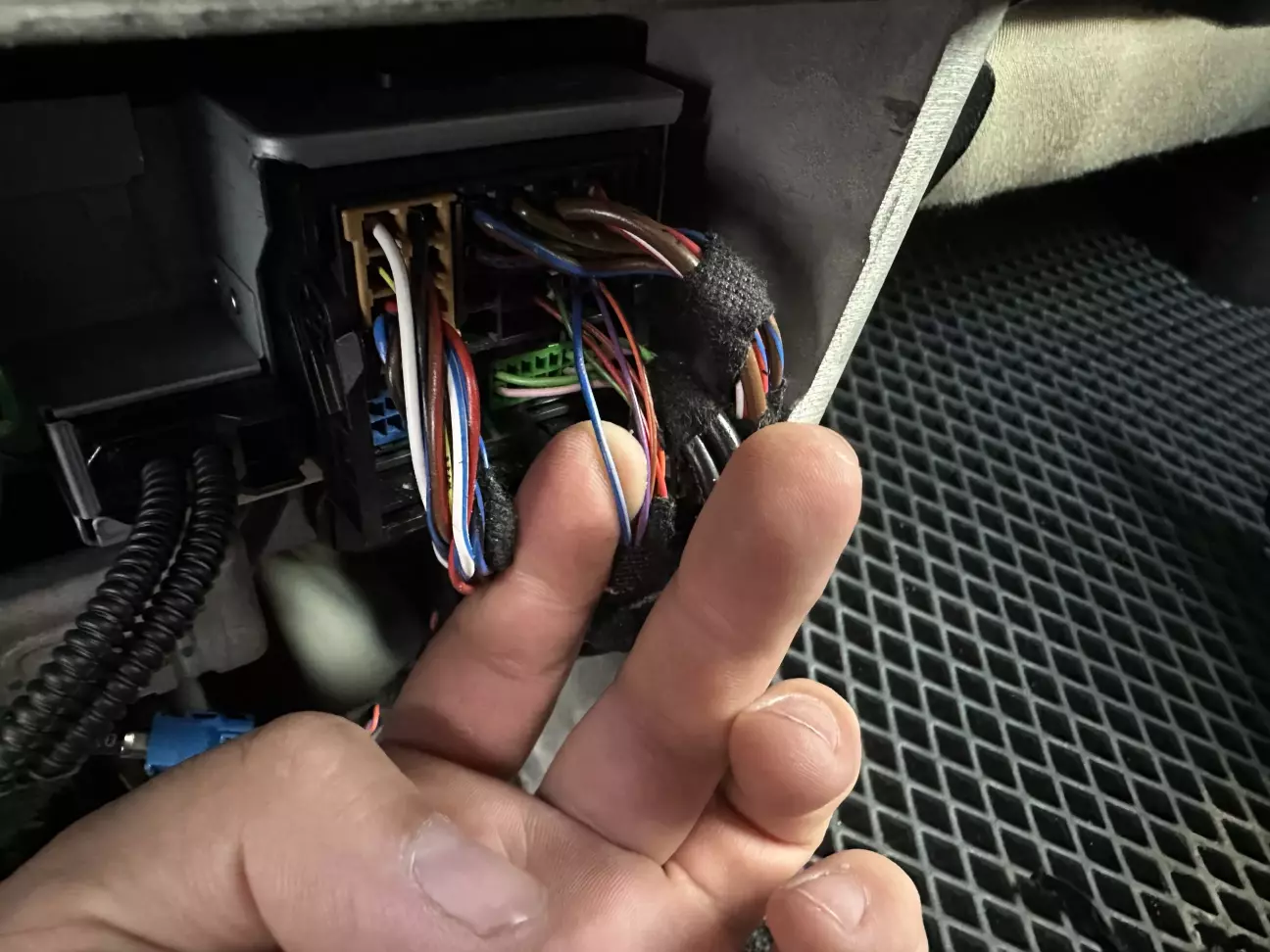

Приступаємо до блоку мультимедіа:

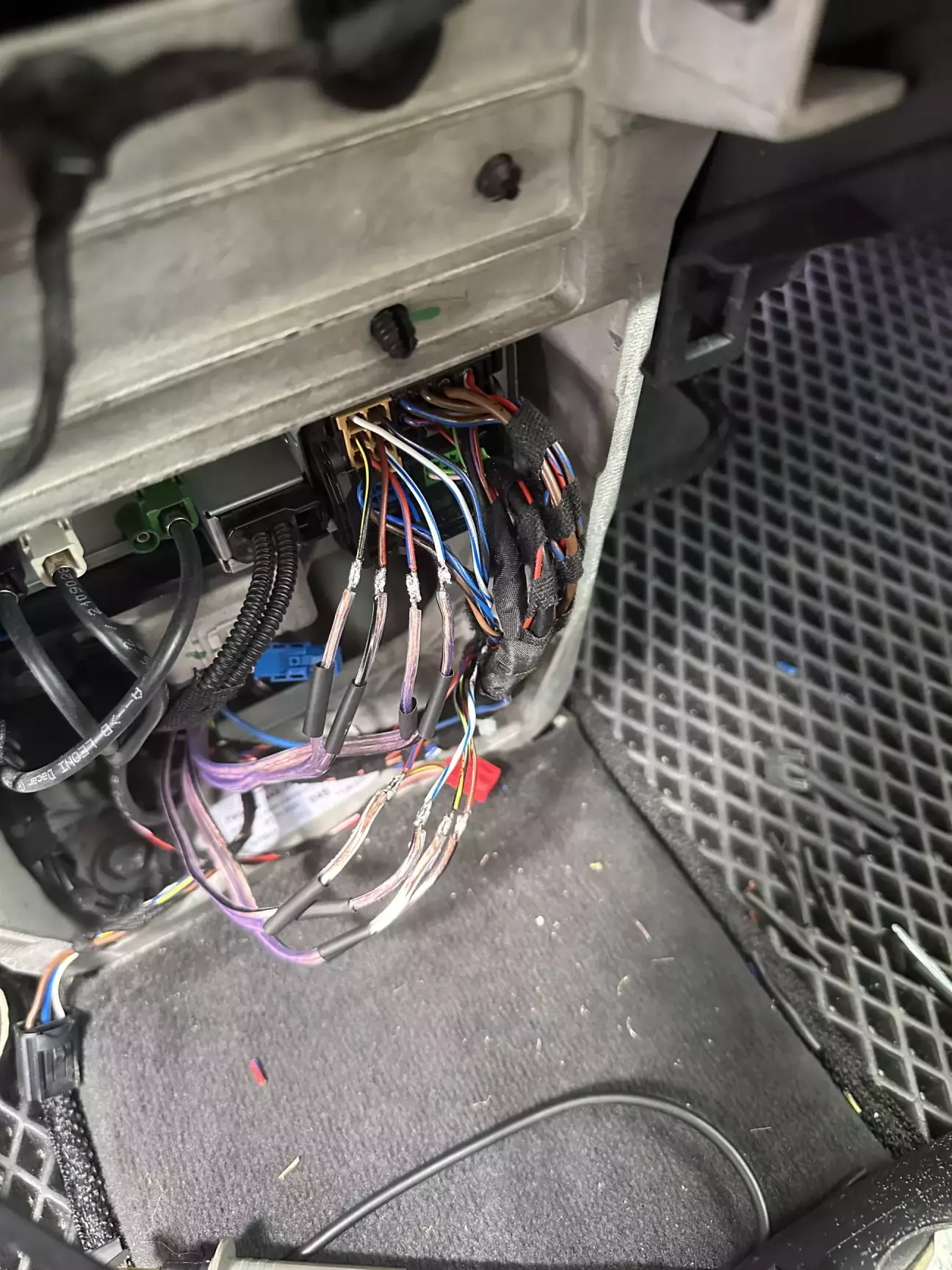

Пайка - не дуже естетичне явище, але максимально просто і надійно:



Ну що ж - все підключено. Тестуємо.

Відразу відчулось що фронтальні динаміки почали грати. Діапазон все одно поганий, бо відіграють тільки середину і зовсім трішки нижній діапазон. Це все налаштування штатного еквалайзера і тут нічого не вдієш. Працювати з виходом високого рівня не зовсім оптимальне рішення, але випаювати «лінійки» з штатки теоретично можна, але дуже високі ризики з посторонніми шумами, наводками, трісками ітд… Колись бавився з лінійками від штатних голів Пежо і Фольца і нічим добрим це не закінчилось.


Тож працюємо з тим що є.


Після значного часу з налаштуваннями все таки знаходимо оптимальний баланс.

Фронт максимально підсилюємо, баланс по налаштуваннях перекидаємо максимально назад, таким чином отримуємо гарний фронт, і гарне доповлення тилом. Штаний саб при таких налаштуваннях теж починає гарно доповнювати, глибокого басу немає, бо тільки на нього перекинути трішки більше - він починає гудіти, тож врізаємо його трішки.


В загальному вийшло не погано. А головне тепер чути основні динаміки, а не тільки твітери. Відчувається що потужність системи значно зросла, а обрізані нижчі частоти штатки - з однієї сторони не дають належної басової віддачі, але навіть на максимальній гучності грають класно/чисто/голосно без спотворень і вібрування карт.

Тож в цілому вийшло дуже не погано.

Тепер проситься хороший саб, а не те «недорозуміння» що стоїть з заводу.

Тут вже є деякі ідеї і все буде реалізовано.


Ще потрібно гарно зашумити двері, тоді фронт ще покращиться в плані басової віддачі…. В принципі з цього потрібно було починати :))))

Реклама
10% відсотків знижка!
Опубліковано: 19 вересня 08:43
4 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
о, класний підсилювач, я такий колись собі втулив :)

лінійки випаювати сенсу немає, якщо там мультимедіа має коріння з китаю (а по порізаних частотах схоже на те). Бо ці туговухі еквалайзер тулять до лінійного виходу, тобто воно там вже буде порізане
19 вересня 17:09
sly401
о, класний підсилювач, я такий колись собі втулив :)лінійки випаювати сенсу немає, якщо там мультимедіа має коріння з китаю (а по порізаних частотах схоже на те). Бо ці туговухі еквалайзер тулять до лінійного виходу, тобто воно там вже буде порізане
sly401, якщо так, то це максимум що можна витягнути. Цікаво чи звуковий процессор ці порізані частоти зможе якось компенсувати і дати повний діапазон, чи буде відштовхуватись від обрізаних частот і теж нічого суттєво не змінить.
Хоча пару днів покатався, поганяв різні треки і зрозумів що результат мене влаштовує…. Тепер навіть не знаю чи є сенс заморочуватись з сабом
19 вересня 18:31
sly401
ROLOS, та звідки ж воно візьме повний діапазон, якщо вже порізане...Але от я в себе отими затримками погрався, стало легше. Псевдо відчуття, але краще так, аніж ніяк.А з сабом, думаю, все ж варто. Трохи об'єму додасть
sly401, теж так думаю. З Понеділка займусь сабом. Маю хороший саб Інфітіні, але по розмірам корпуса не підходить під вільшу нішу в багажнику. Тож короб прийдеться робити індивідуально.
