Облаштування місця зарядки

Свого Е-Гольфа я вже пів поку заряджаю в себе на складі, все б нічого але там комерційний тариф 10грн/кв. Як для Гольфа і його витрат, то ще може бути, а от заряджати Етрона - ну якось так собі.

Минулого року придбав ділянку під будівництво, і на початку цього року зайнявся підключенням світла. Процес ну дууууже довгий, купа якихось довогорів, актів, заяв, то лічильників немає, то ще якась срака. Але вже нарешті все підведено/підключено.

Автомат 25а що при теоретичних розрахунках має видати 16кв при зарядці електромобіля. Але не все так просто, про це пізніше….

Заземлення робив сам, забивав в землю 4 прути по 1.5м, що отримуємо 6м глибини, по пораді знайомих ще підлив на прут солоної води. Підключив товстий провід від заземлення до металевого стовба на якому лічильник…. заземлення для щитка вже брав безпосередньо від стовба. Стовб що глибоко вкопаний, ще пісилює заземлення.

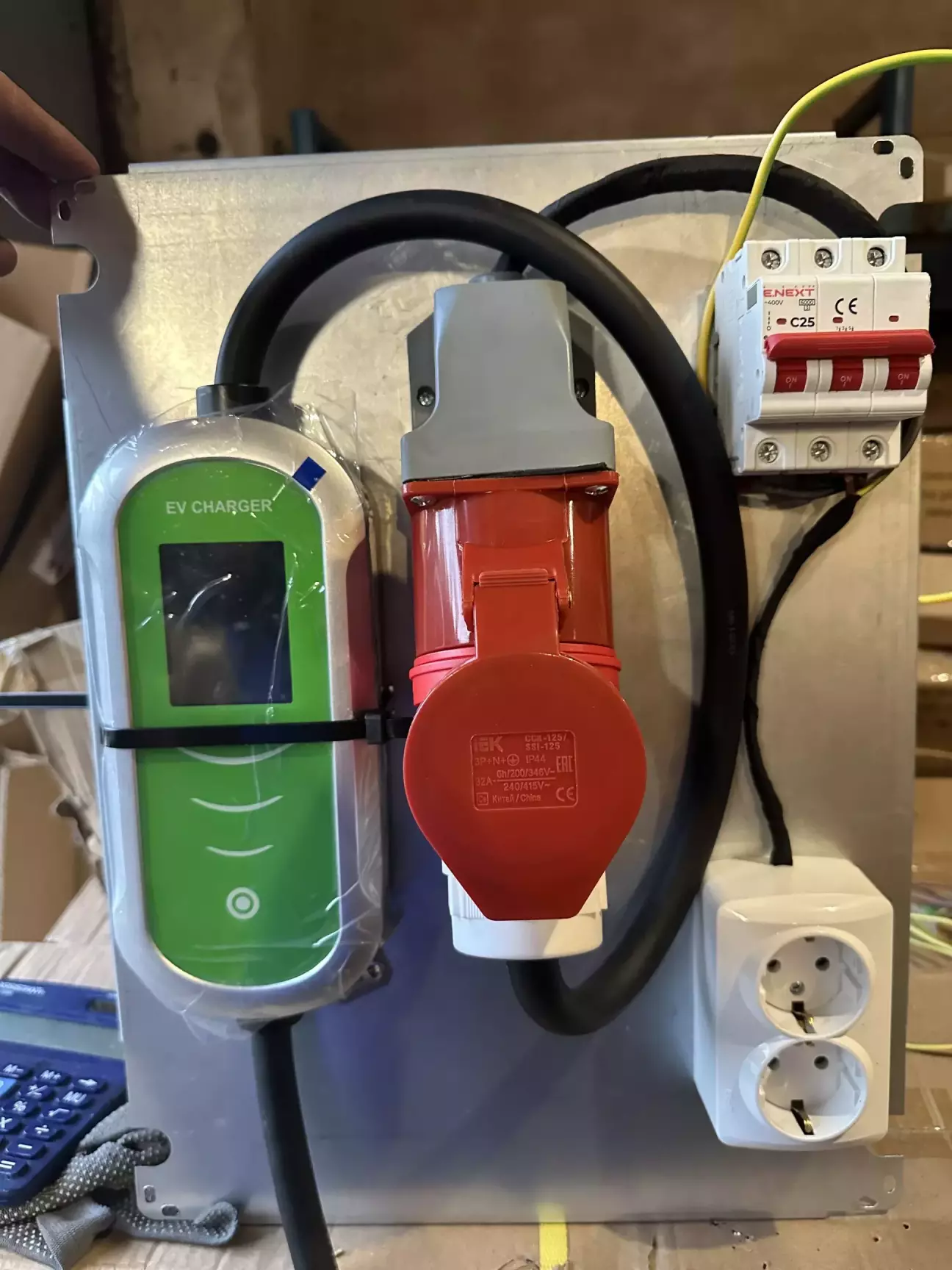

Ящик був змонтований на стовбі, а металеву основу зняв і в гаражі на неї прикрутив все обладнання:

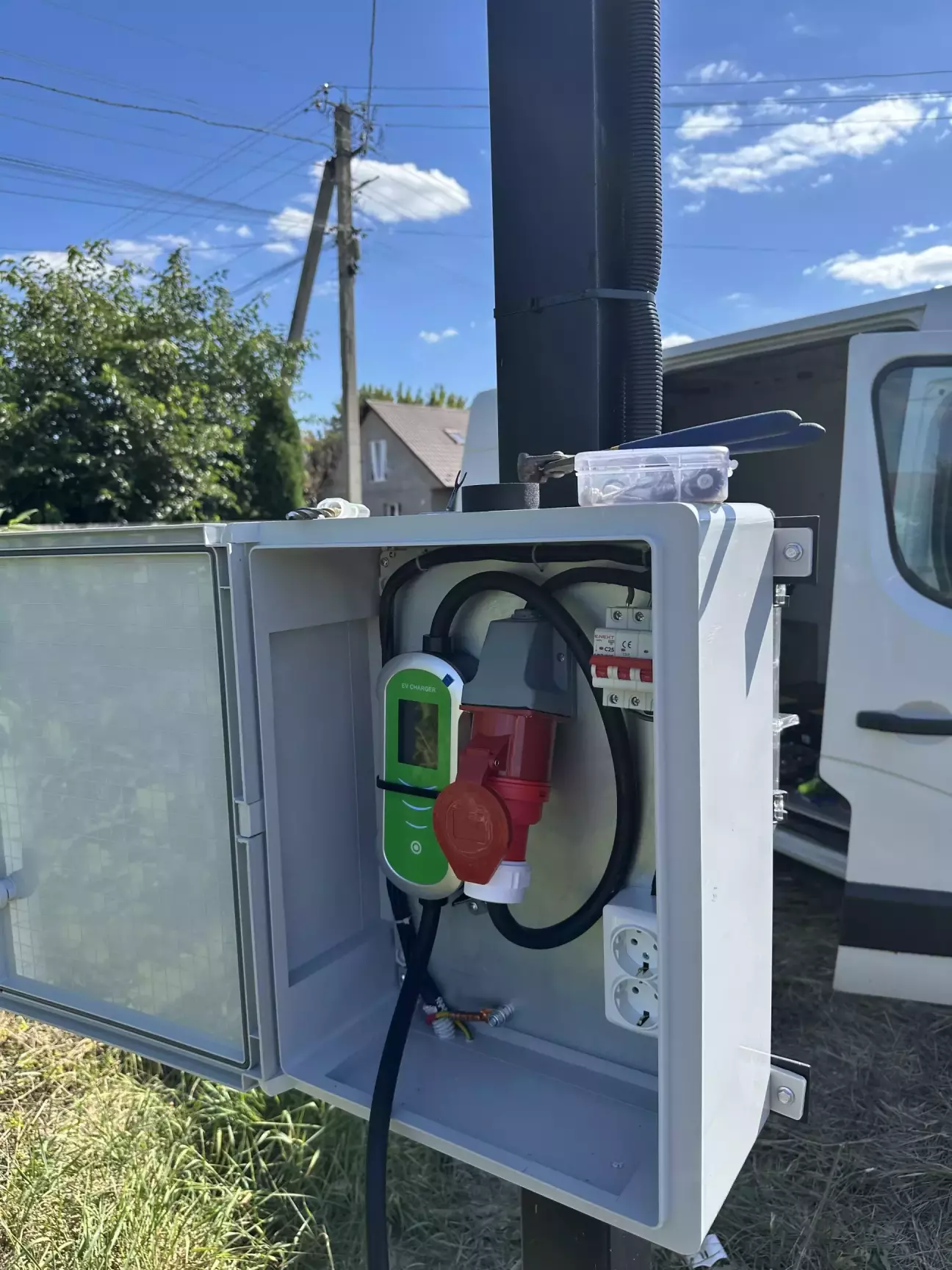

Сьогодні на ділянці займався монтажем:

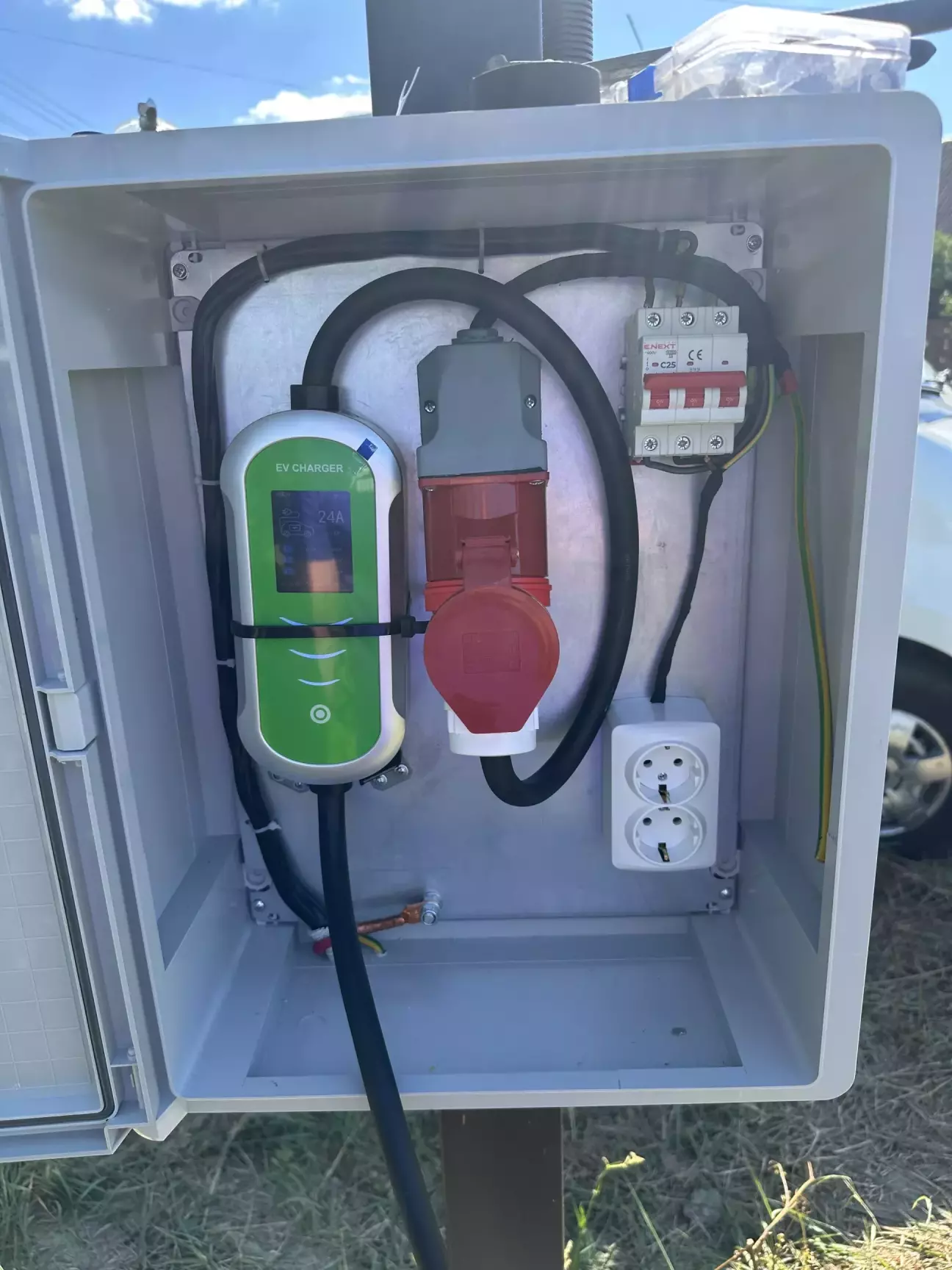

Тут ніби все просто. Три фази на автомат, заземлення кинув на металеву основу (знизу видно). Відповідно заземлення розеток взяв з металевої основи.

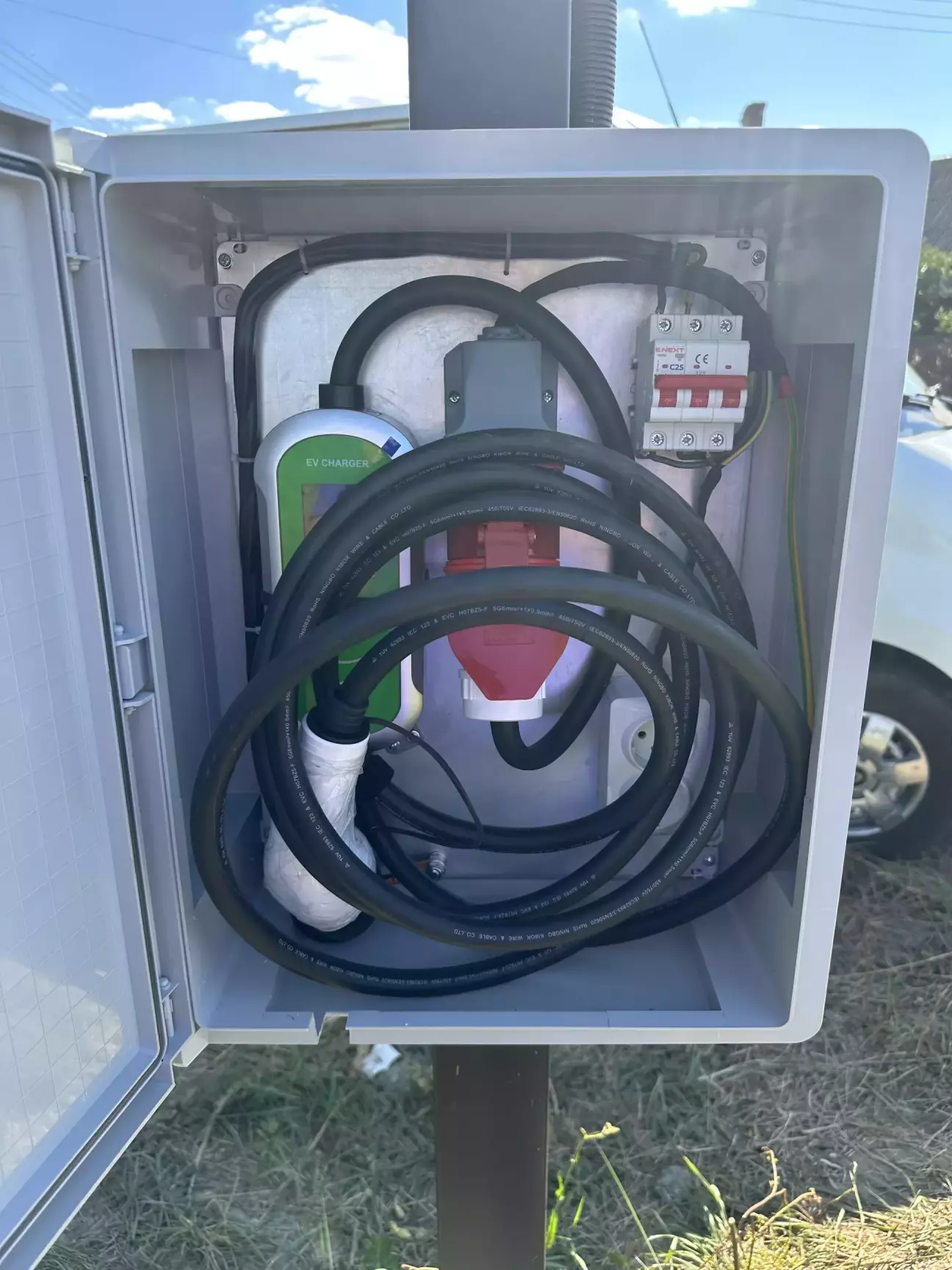

Все вийшло гарно/акуратно.

Зарядку взяв максимальну на 32а/22кв. Але зробив це даремно. Я думав що всі Етрони підтримують зарядку на 22кв, але виявилось що ні. Стандартний інвертор 11кв. І хоча мій автомат 22кв не видав би, але заряджатись 24а/16кв це було б не погано, але скоріше всього мій Етрон буде приймати максимум 16а/11кв.
До речі після тестового запуску, зарядка показала що заземлення є, і працює добре.

Сама зарядка ще має можливість підключення до wifi, для контролю процесу заряджання.

Лічильник стоїть день/ніч по домашньому тарифу. Відповідно зарядка буде 2.16грн/кв проти 10грн/кв по якому я тепер заряджаюсь.

По витратах:

Зарядка 150$ + 50% на всякі розетки/ящики/дроти

Машина вже два тижня в Польщі стоїть, ніяк з аукціону не можуть бріф вислати…. Капєц якийсь.

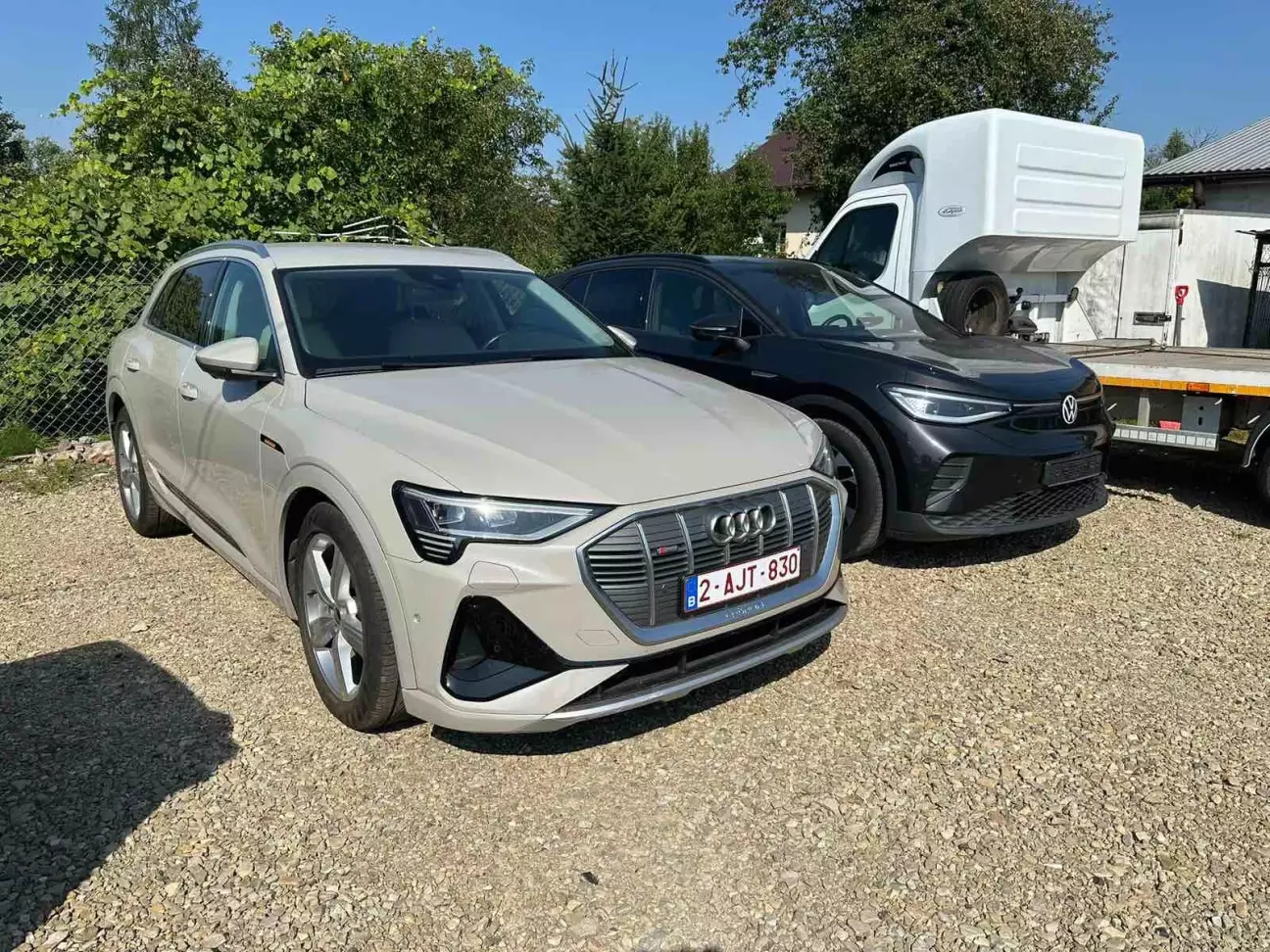

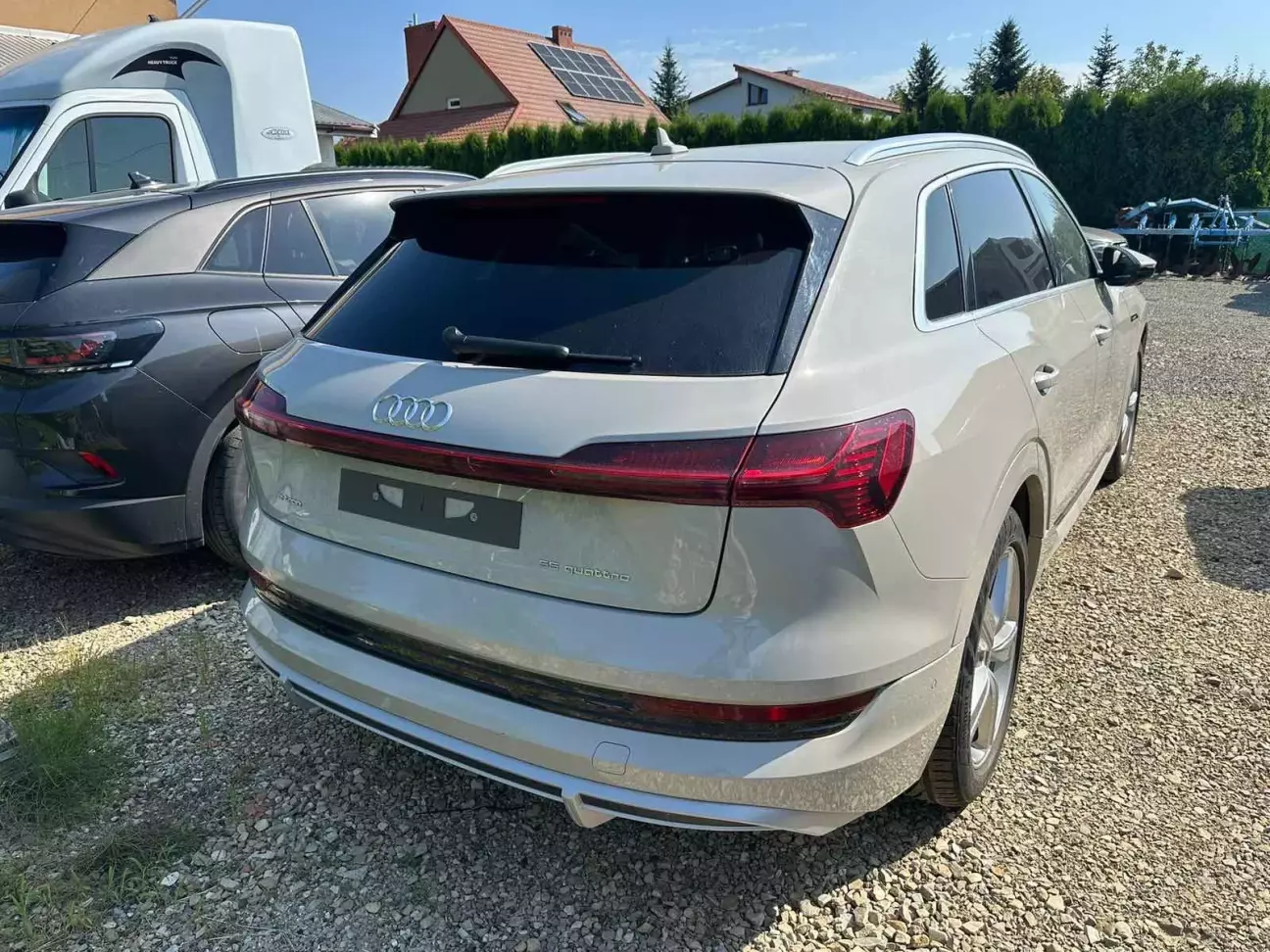

Хоч пару фото скинули:

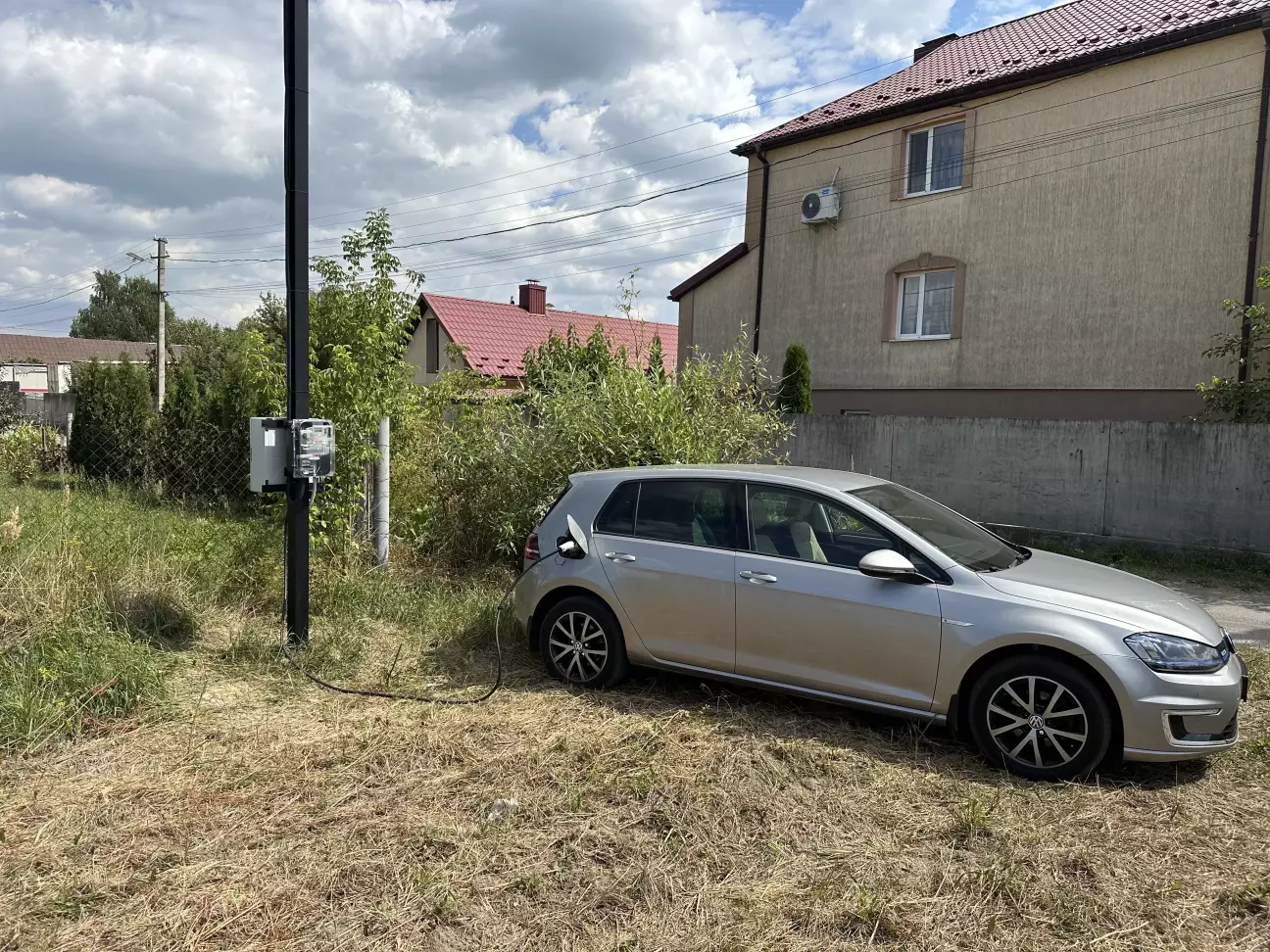

Сьогодні перший раз підзарядився Гольфом, поки були деякі роботи по будівництву. Зарядка по одній фазі з потужністю 3.5квт пройшла добре, без суттєвої просадки напруги, і це добре:
