Ford Escort Mk4 (1.4 CFI Моноінжектор)

Кондиціонер на Escort MK4

Я їжджу на Ford Escort Mk4, Nissan Qashqai (1G)
Рівне, Україна

Назбирав багато цікавої інформації про кондиціонер. Тому настав час поділитися . Це буде серія із 3х записів.


Ситуація з кондиціонером на Escort MK4 дуже схожа із ВАЗ 2109. Більшість людей не здогадуються про його існування. Невелика частина все таки знає. І лише одиниці бачили вживу.


---- Нештатний кондиціонер №1 ---


Це був липень 2022 року. На OLX появився розбір рідкісного Ford Escort MK4 з кондиціонером.

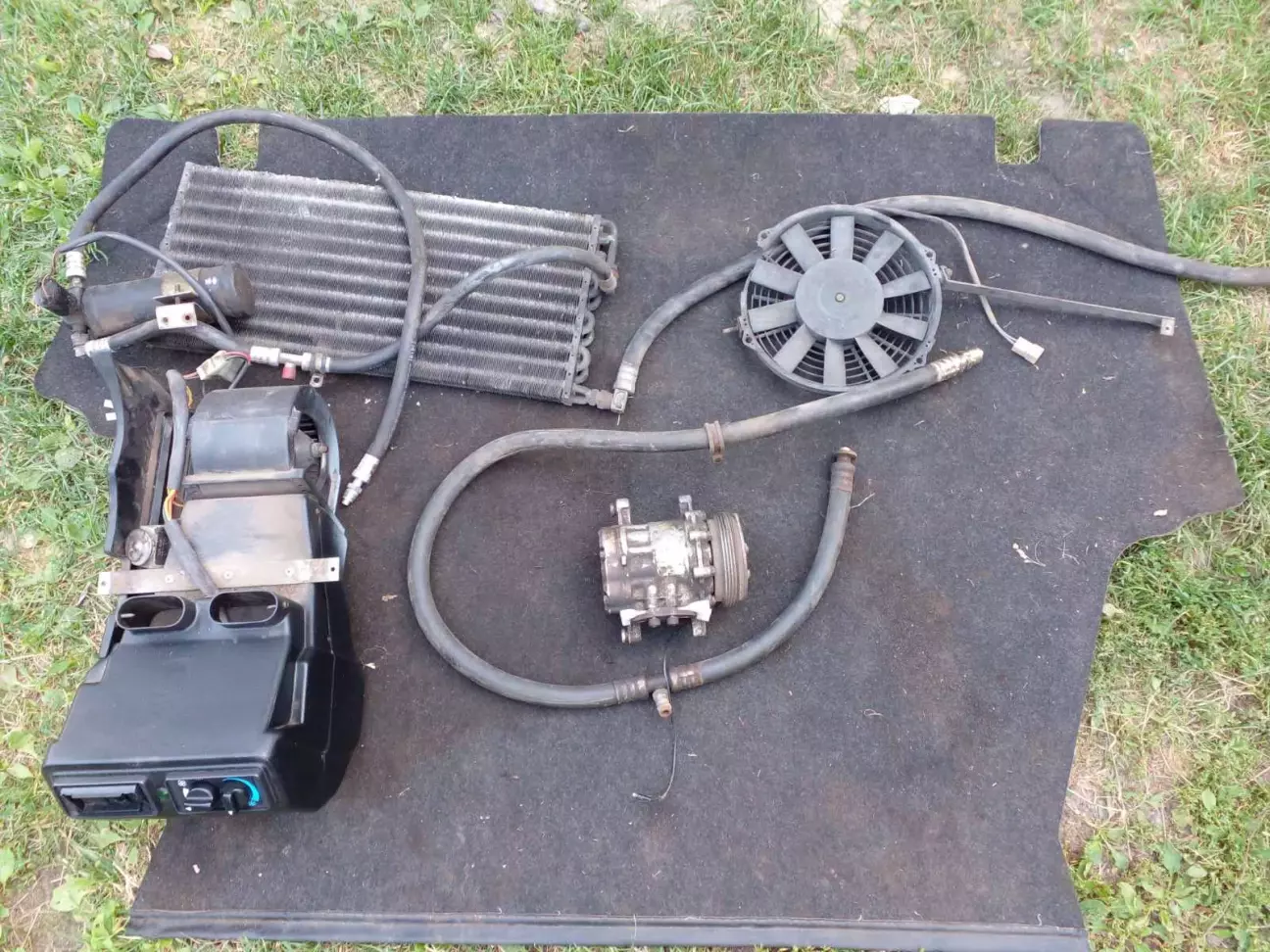

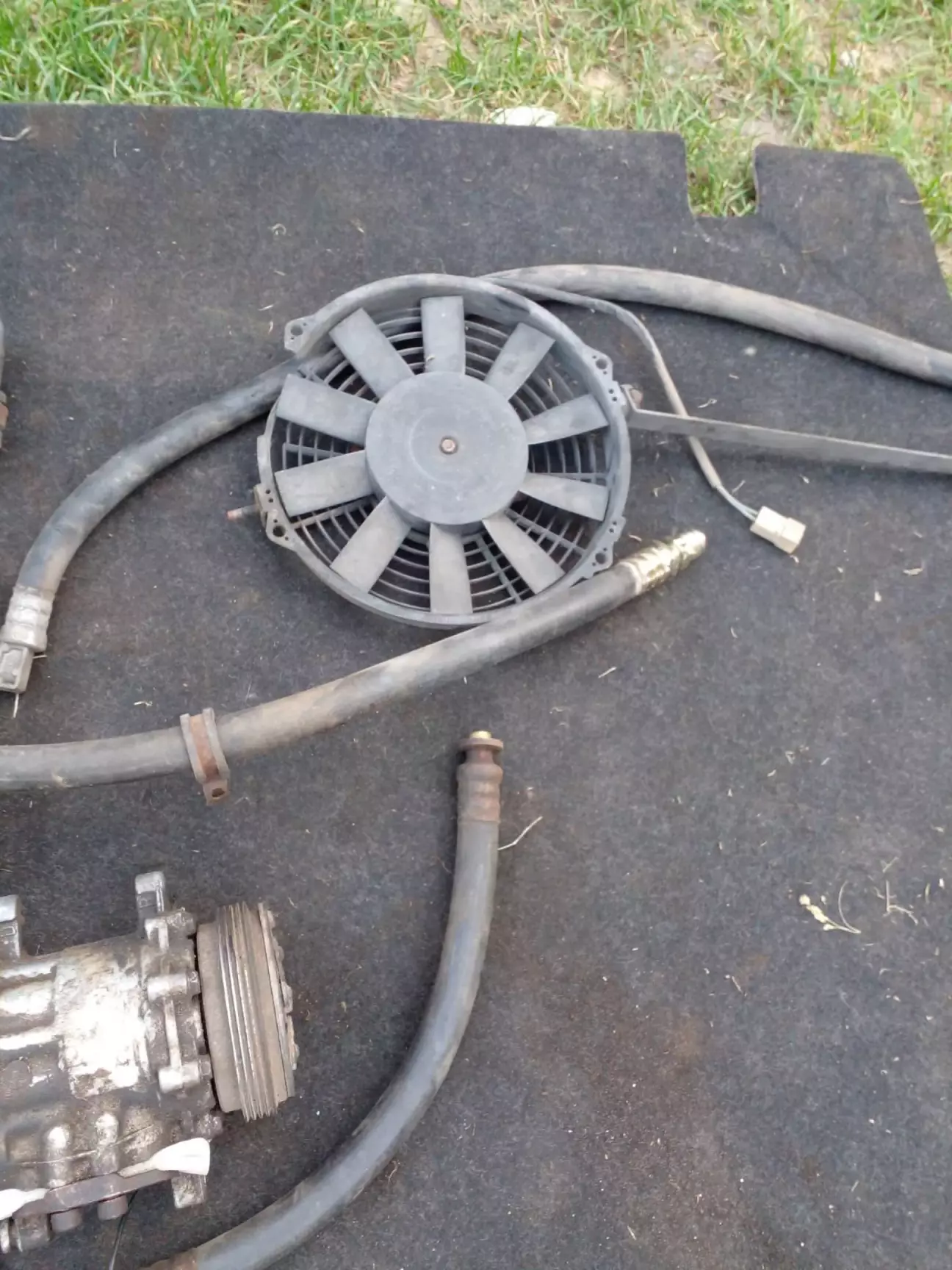

Ось фото комплекту:


Комплект кондиціонера Ford Escort MK4

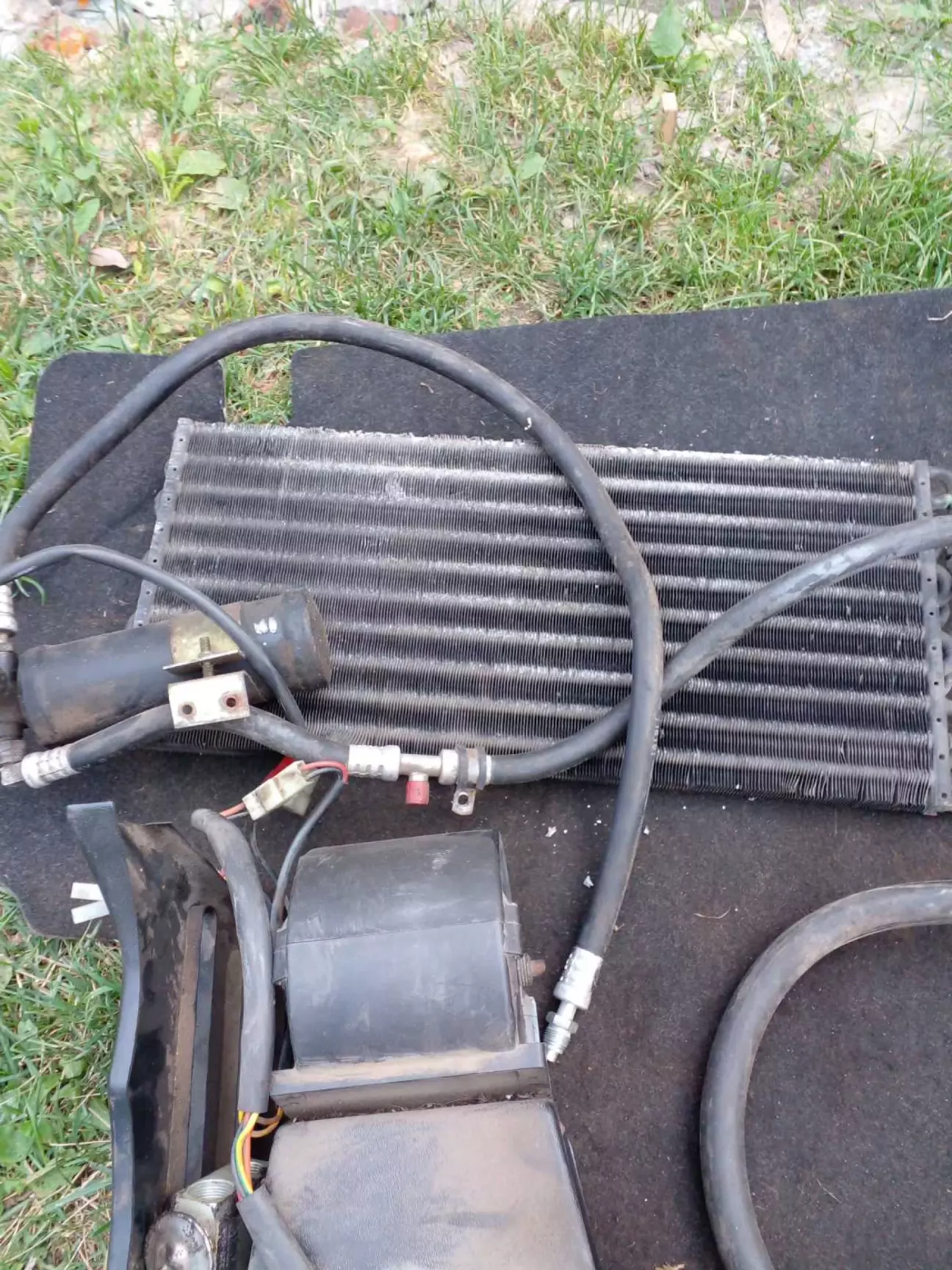

В комплект входив:
- салонний блок
- компресор
- радіатор
- вентилятор
- осушувач і патрубки

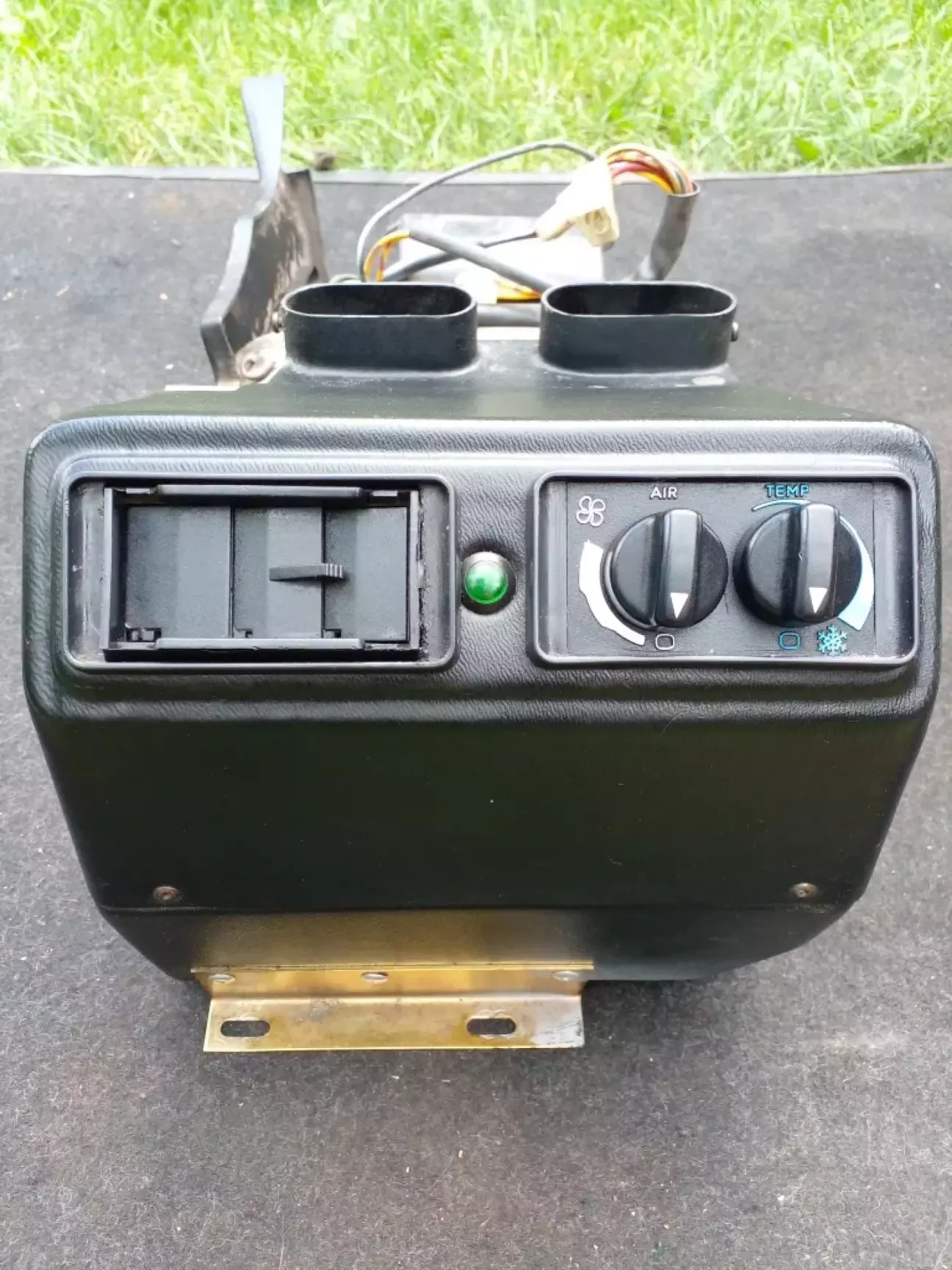

А тепер давайте подивимось детальніше до салонного блоку.


Зліва знаходиться лише один воздуховод для холодного повітря.
Зправа регулятор швидкості вентилятора і регулятор температури (положення заслонок).

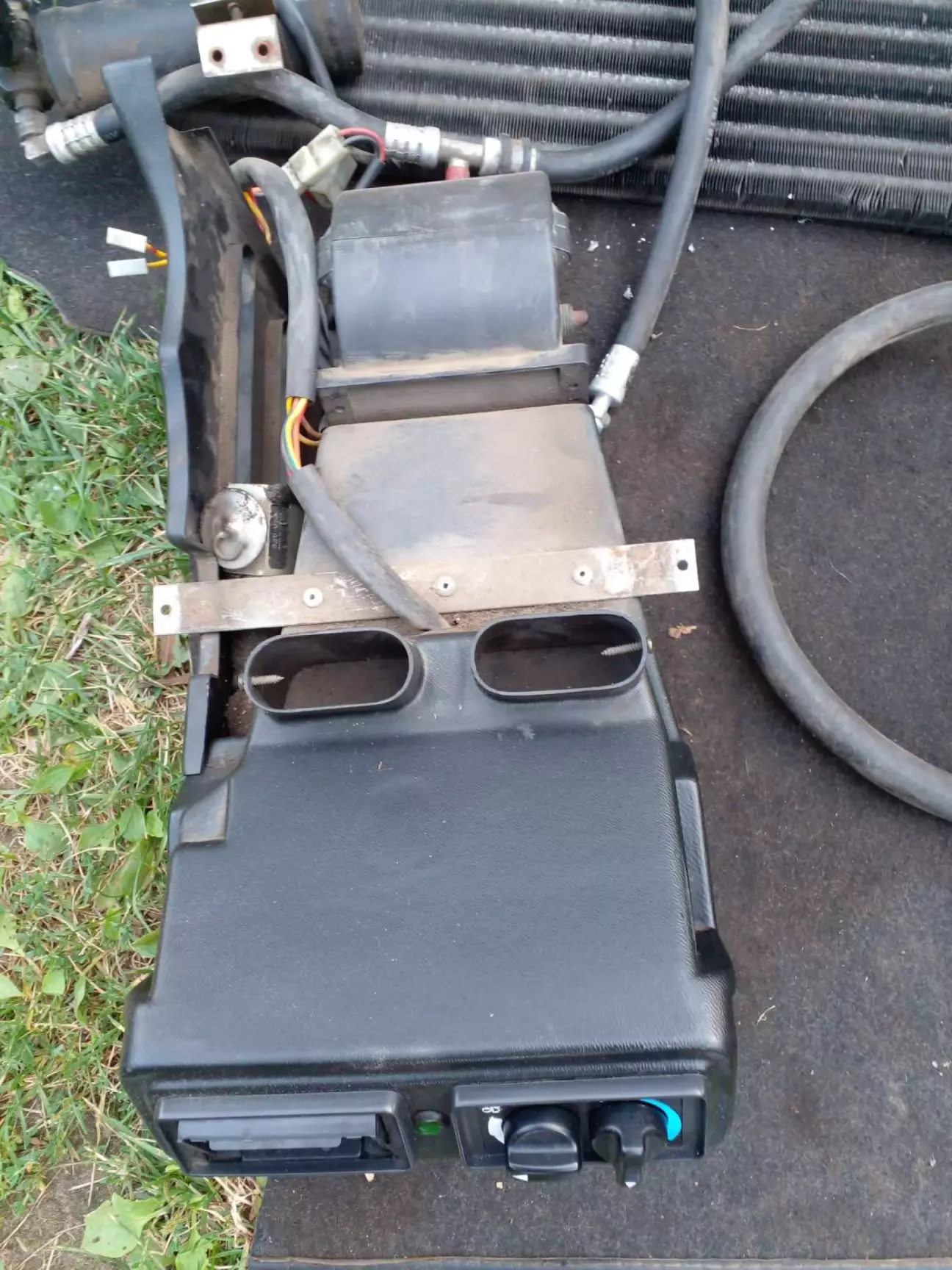

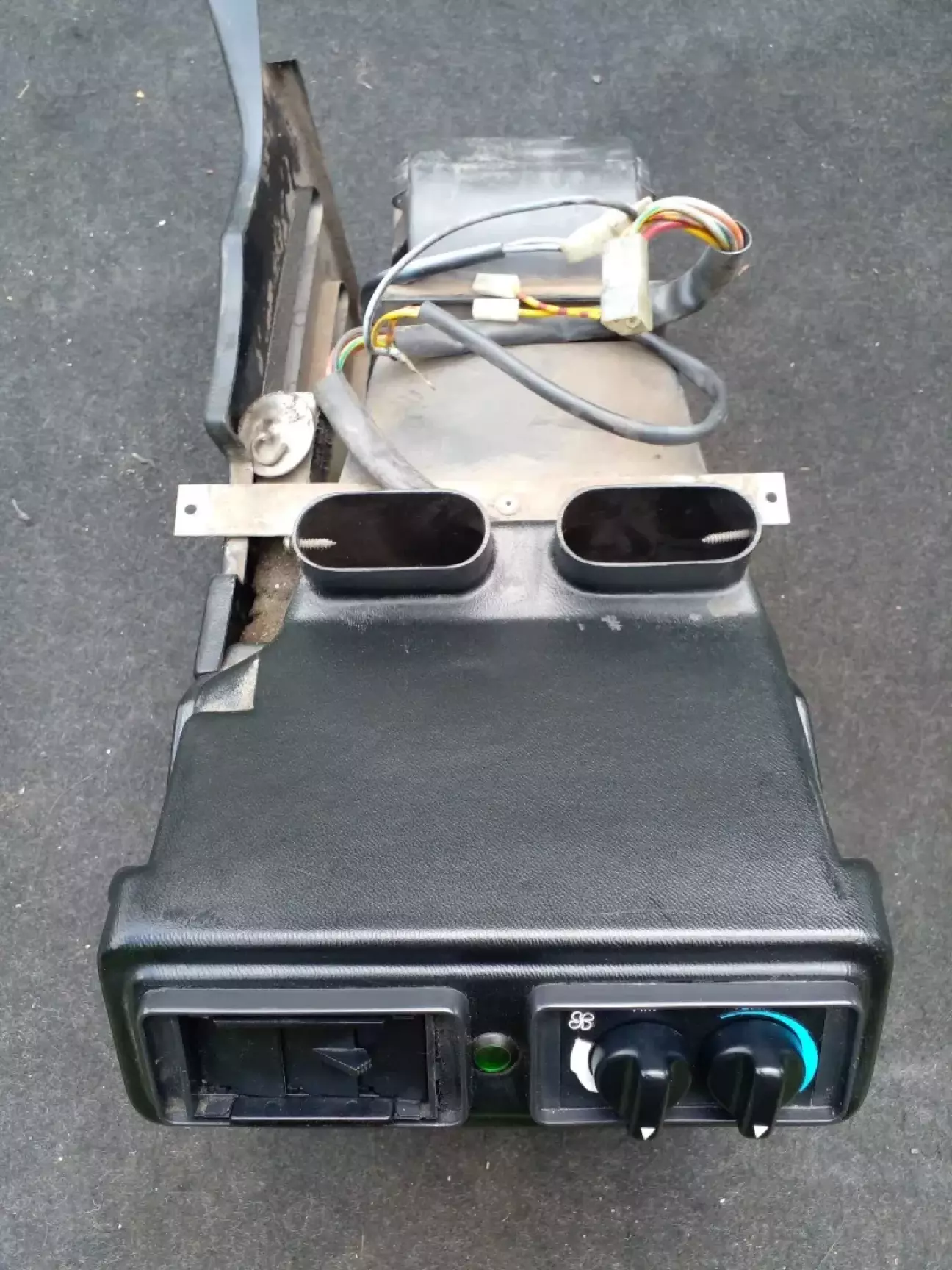

Салонний блок


Позаду знаходиться окремий вентилятор для роботи салонного блоку кондиціонера.

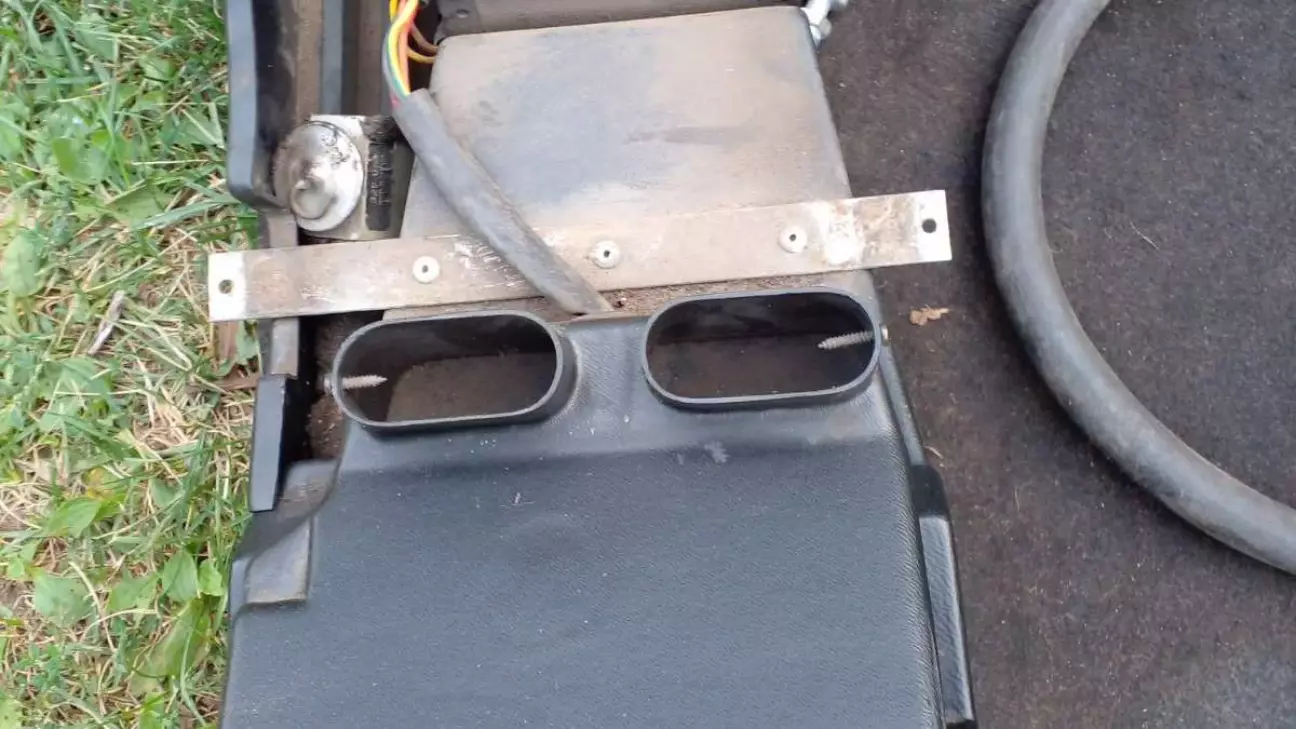

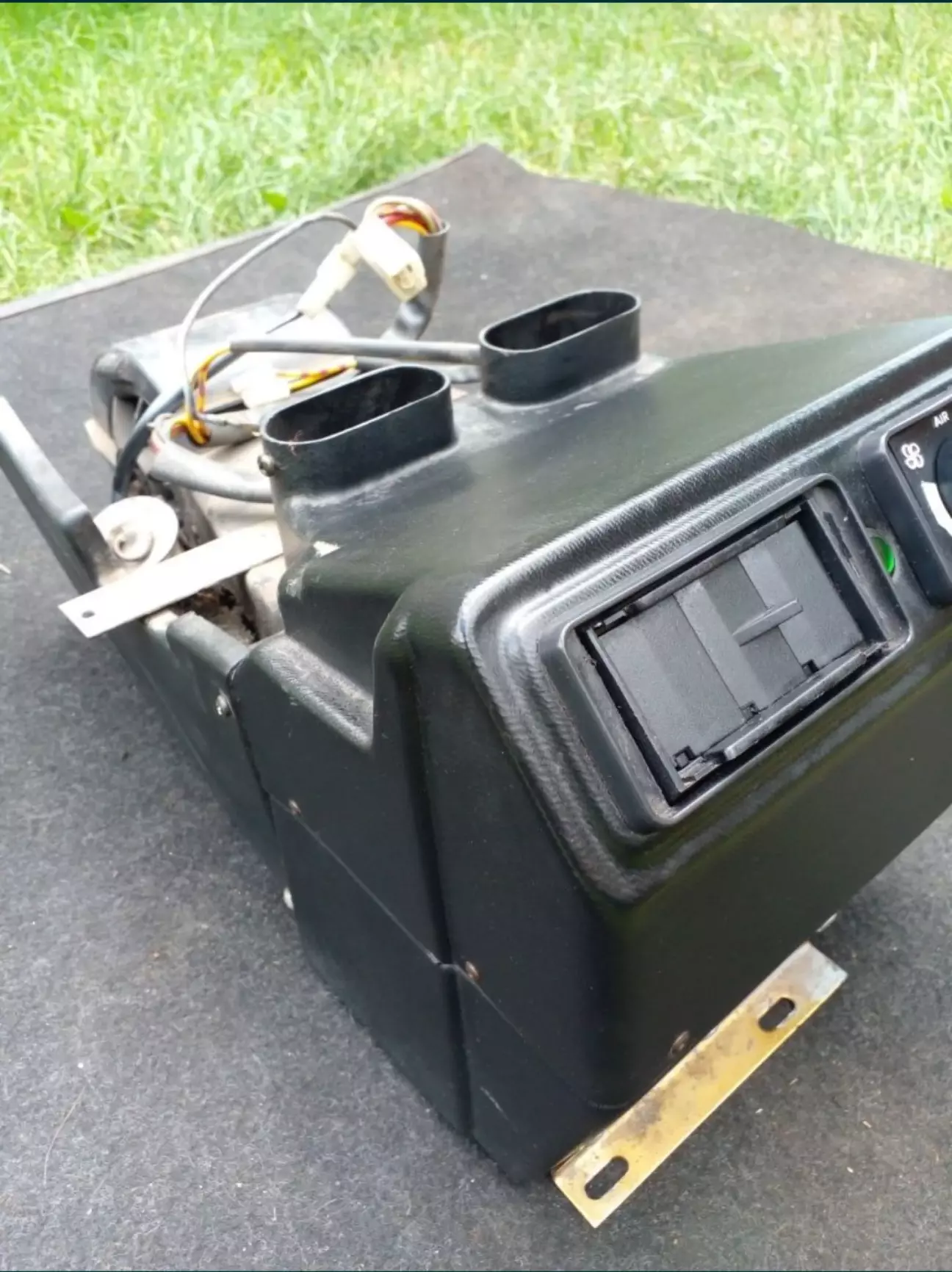

Зверху два патрубка забору повітря


Вид зверху. Патрубки забору повітря


Якщо придивитися, то в цих патрубках видніються повітряні заслонки (регулятор на передній панелі).


Заслонки у патрубках



Як ви могли здогадатися, цей блок кондиціонера встановлювався знизу центральної консолі. Якраз під корпусом пічки.


Тобто повітря забирається ззовні, проходить через корпус пічки, а далі направляється нижнього блоку для охолодження.

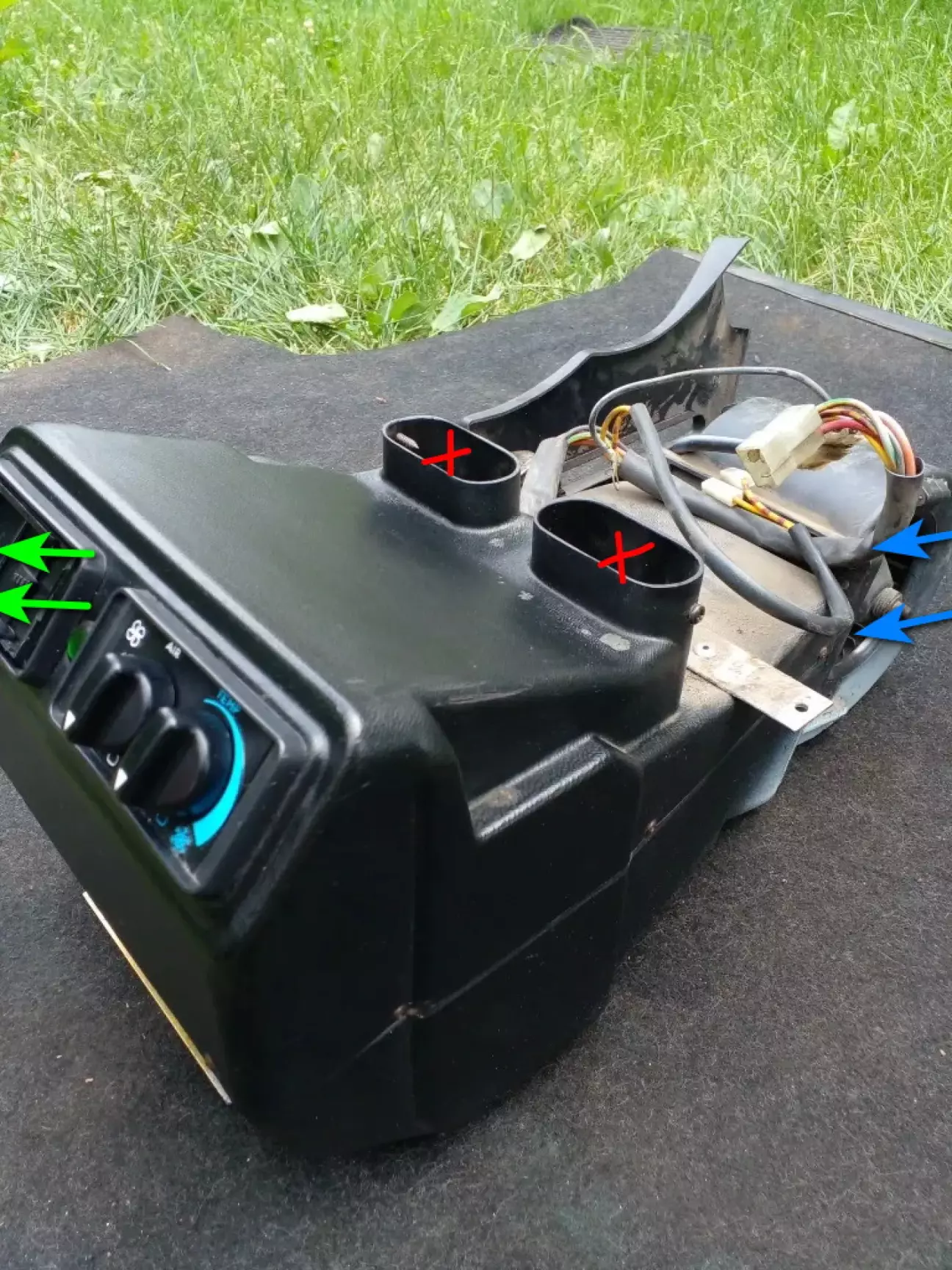

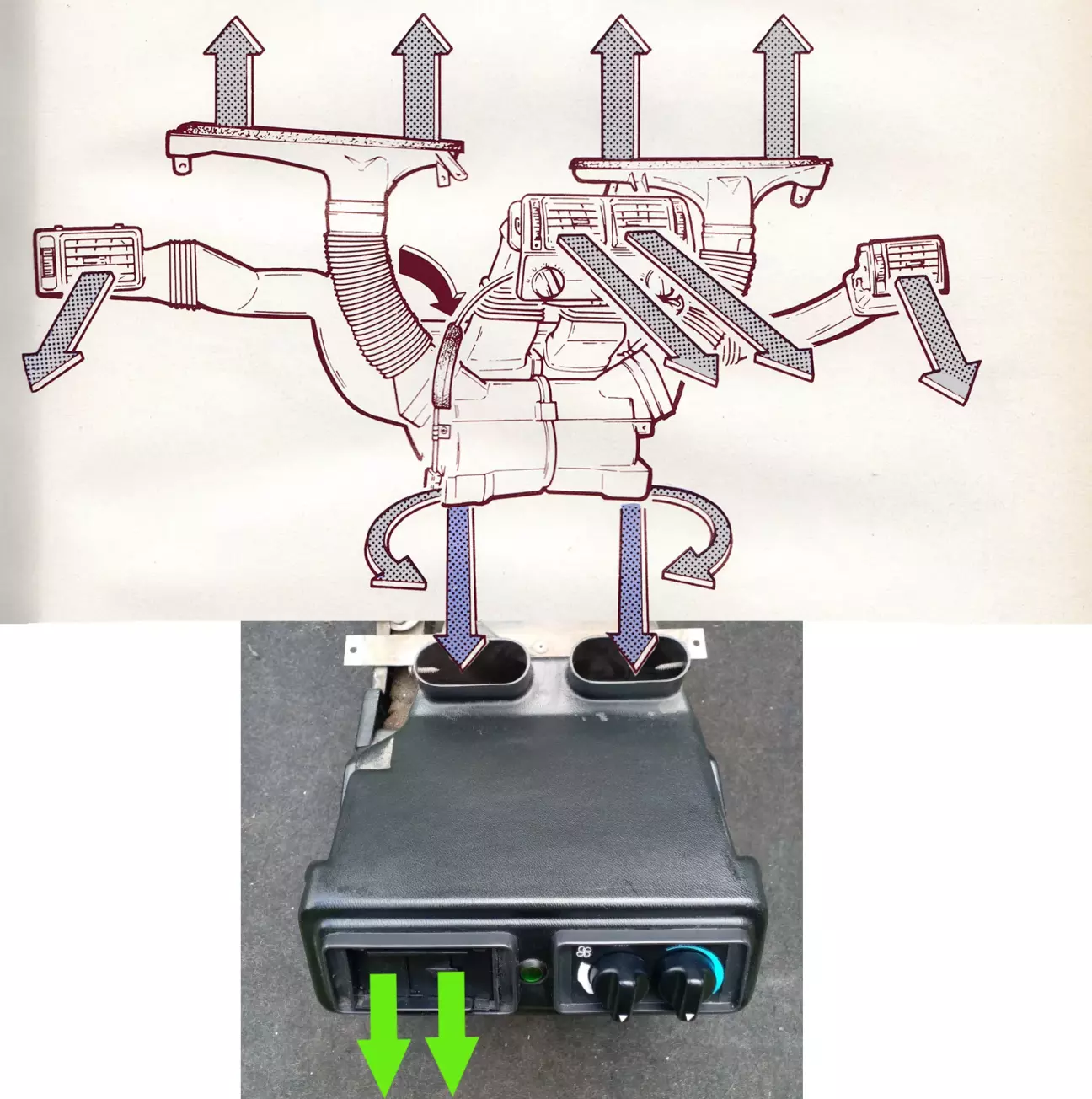

Схема


Якщо потрібна рециркуляція - повністю закриваємо основну пічку, також закриваємо заслонки на блоці кондиціонера. Тоді забір повітря йде позаду, де вентилятор.


Внутрішня рециркуляція

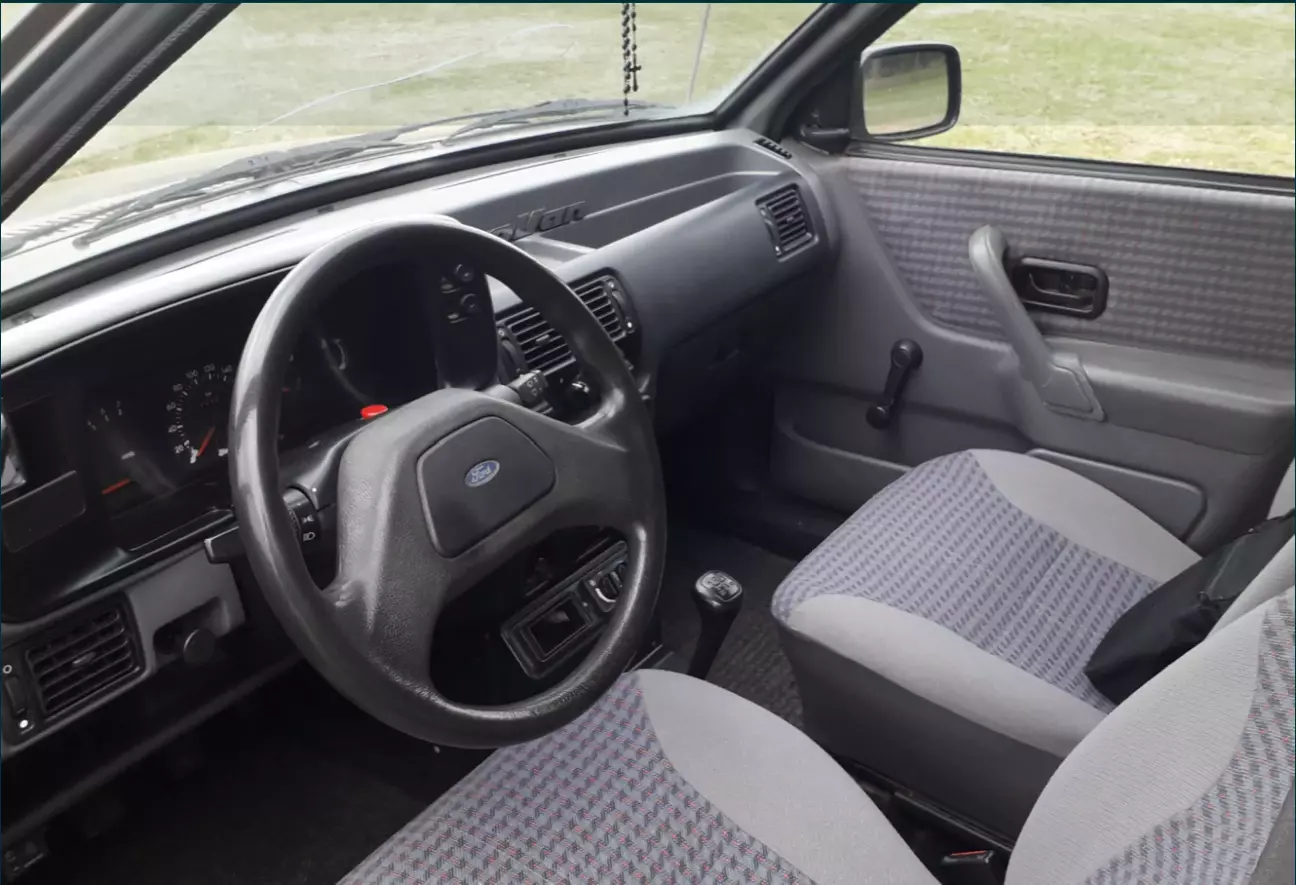

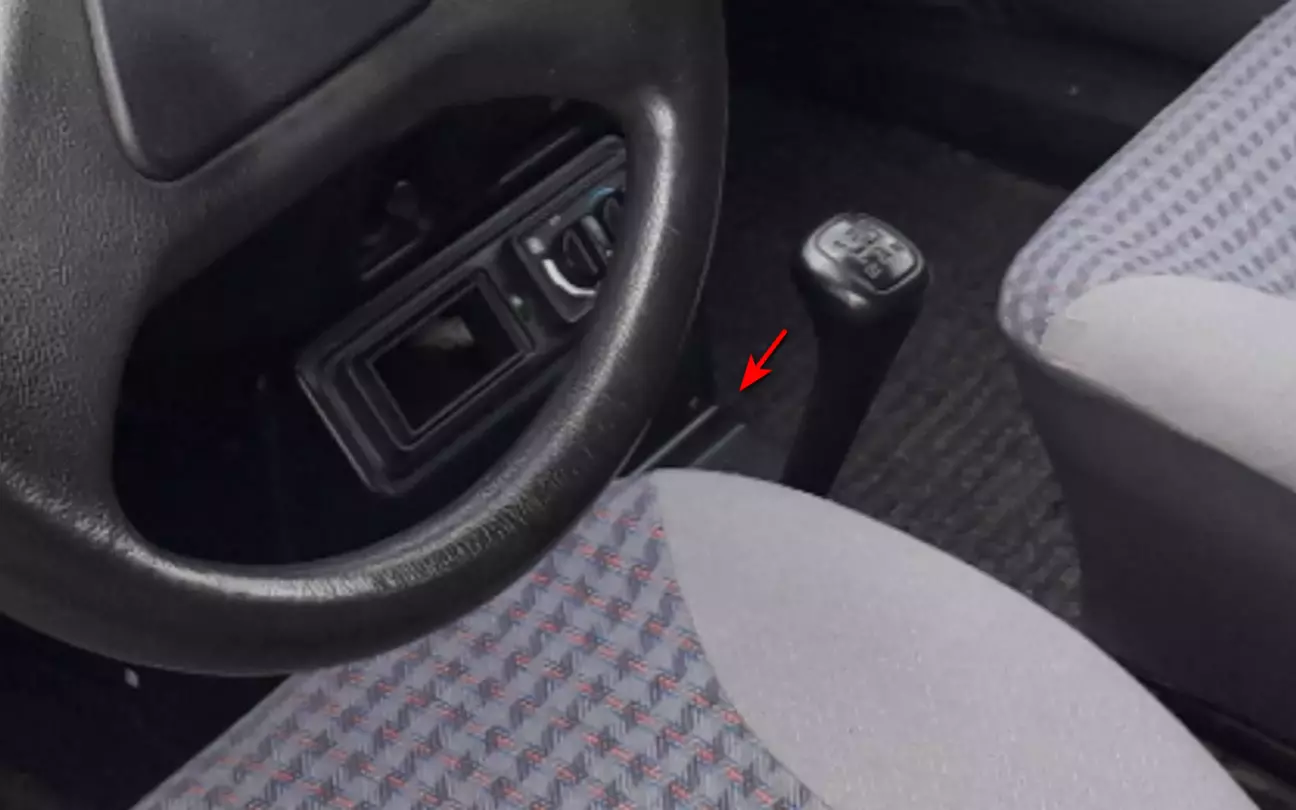

А ось так він виглядав на авто з розбору:




Трохи примітивна схема, але робоча)


За цей комплект хотіли 4500 грн. Тому вирішив все зважити:


Плюси:
- кондиціонер
- рідкісний, можливо єдиний в Україні


Мінуси:
- неможливо перевірити чи робочий, бо вже все розібрано
- примітивна конструкція із одним воздуховодом. Невідомо, яка продуктивність
- втрачається зручна полка під центральною панеллю
- невідомо як все було встановлено, де кріпилося. Схем підключення або опису не існує, бо це нештатний кондиціонер. В ідеалі мені потрібно було самому роздивитися перед розборкою
- якщо щось полається, то завчастин не знайти.
- на фото неповний комплект. Немає кронштейна компресора, шківа колінвала. Бо штатний шків під звичайний клиновий ремінь. Мабуть потрібно ще натяжний ролик і шків генератора
- хто зна, можливо ще чогось не вистачає.


А ще на цьому авто відрізняється центральна консоль, де ричаг КПП. На фото можна помітити додатковий буртік, що стикує блок кондиціонера і консоль. Штатна консоль довша і такого немає. Значить треба ще цю консоль.



Короче, зважив усі за і проти. Та вирішив не купляти. Плюс це був липень 2022 року. Все появилось дуже не вчасно. Складні часи, велика невизначеність. Часу на маштабні роботи не було.


Зараз авто використовується в межах області. Далеких поїздок вже немає, тому особливої необхідності в кондиціонері немає)


Проте залишилась цікавість із технічної сторони. Якщо ви купили комплект і читаєте цей текст, маякніть. Цікаво побачити, як ви встановили і які виникли нюанси.


--- Бонус №1 ---

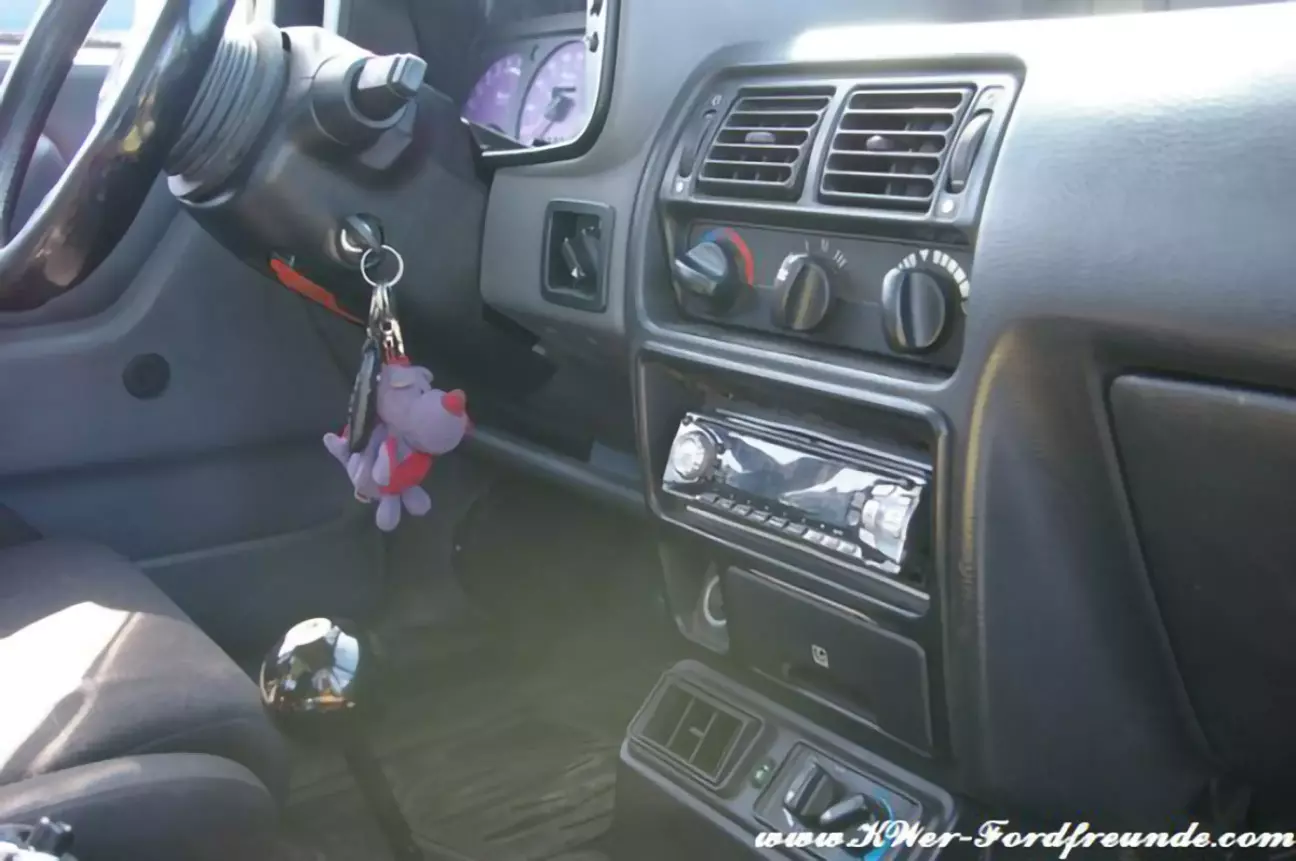

Точно такий самий кондиціонер зустрів на німецькому Ford клубі.

Засновник клубу Lars Hotte має Ford Escort в кузові Express із встановленим кондиціонером.
https://kwer-fordfreunde.com/hotte.html





Пробував зв'язатися з ним, але не вийшло. Можливо  ел. пошта на сайті вже не актуальна.


--- Бонус №2 ---

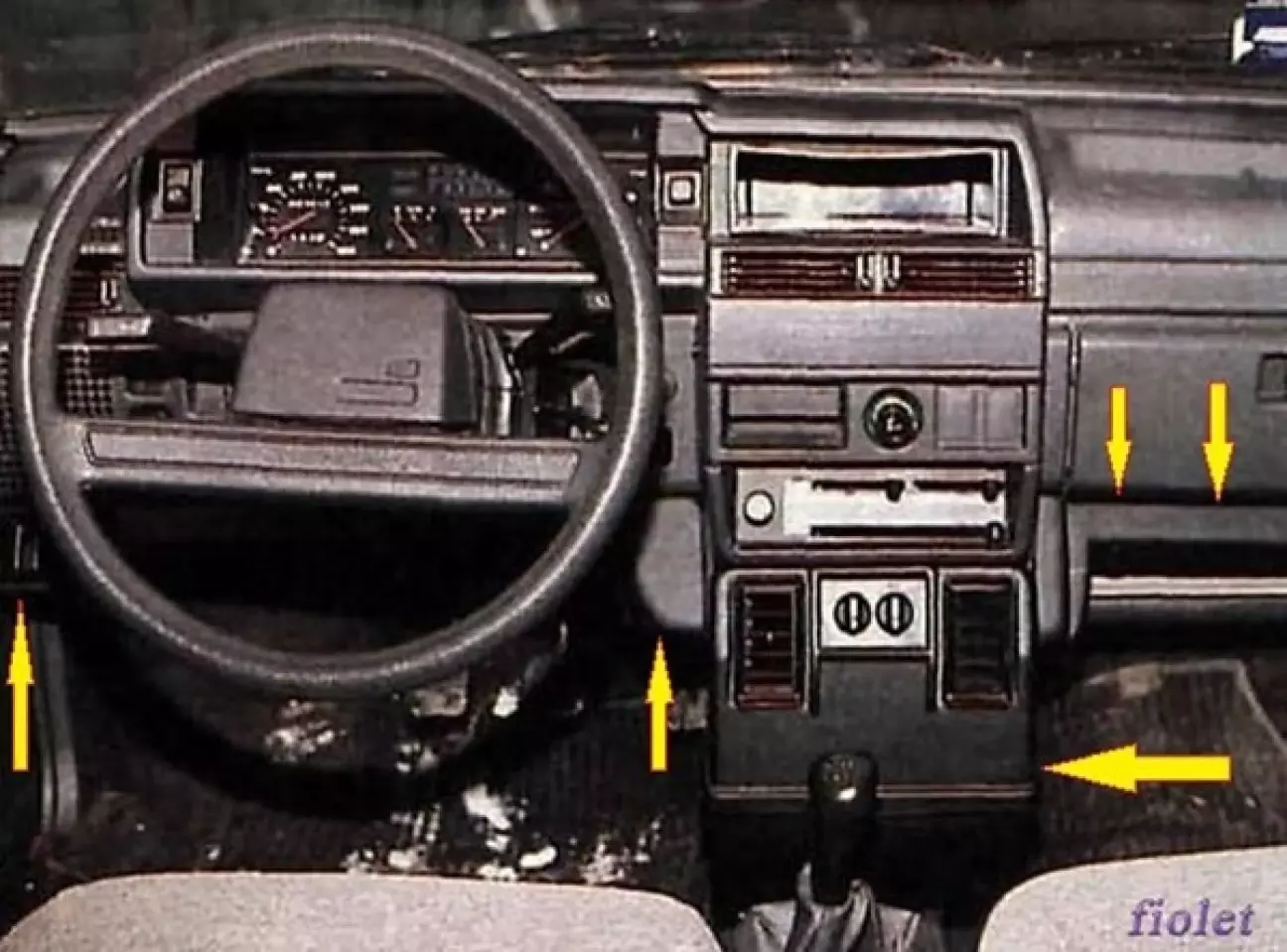

На початку згадував ВАЗ 2109. Там була схожа конструкція. Теж додатковий блок знизу під пічкою.

Виробник італійська компанія Diavia. Схоже, що саме вона робила блок Escort. Ідентичність ручок і піктограм  - 100%






Ps: Це ще не завершення. Далі буде) Попереду ще 2 записи
