056. Адаптація-кастомайзінг суперчарджера EATON TVS 1320 для встановлення на Audi A4B5 2.8

Вітаю Пані та Панове!

Процес триває, поділюсь з вами деталями!

З минулого допису у мене були розписані етапи:

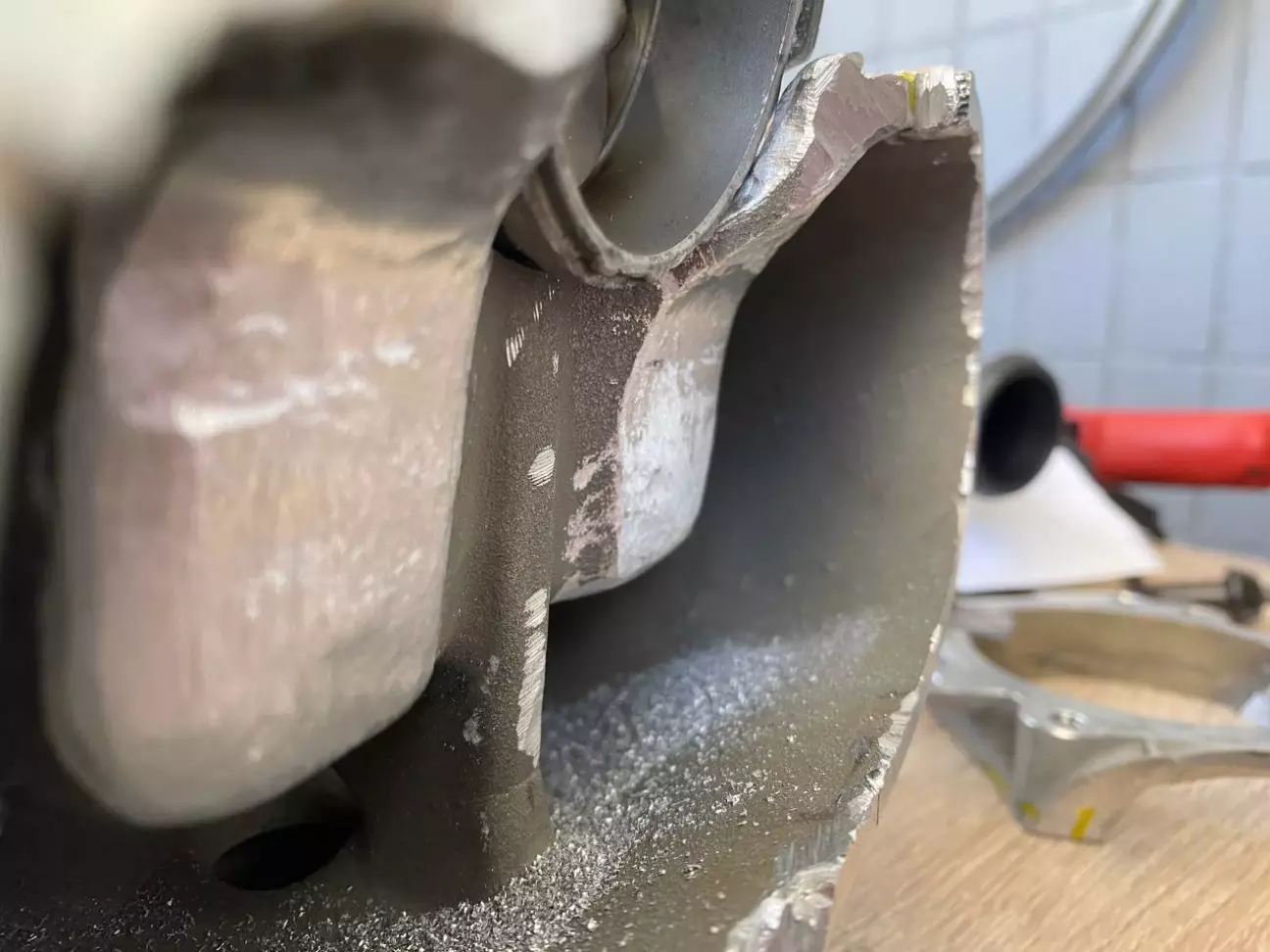

1) Купить і обрізать все зайве
2) Вирівнювання площини на чарджері
3) Креслення пластини яку потрібно буде прикрутить
4) Виготовлення пластини

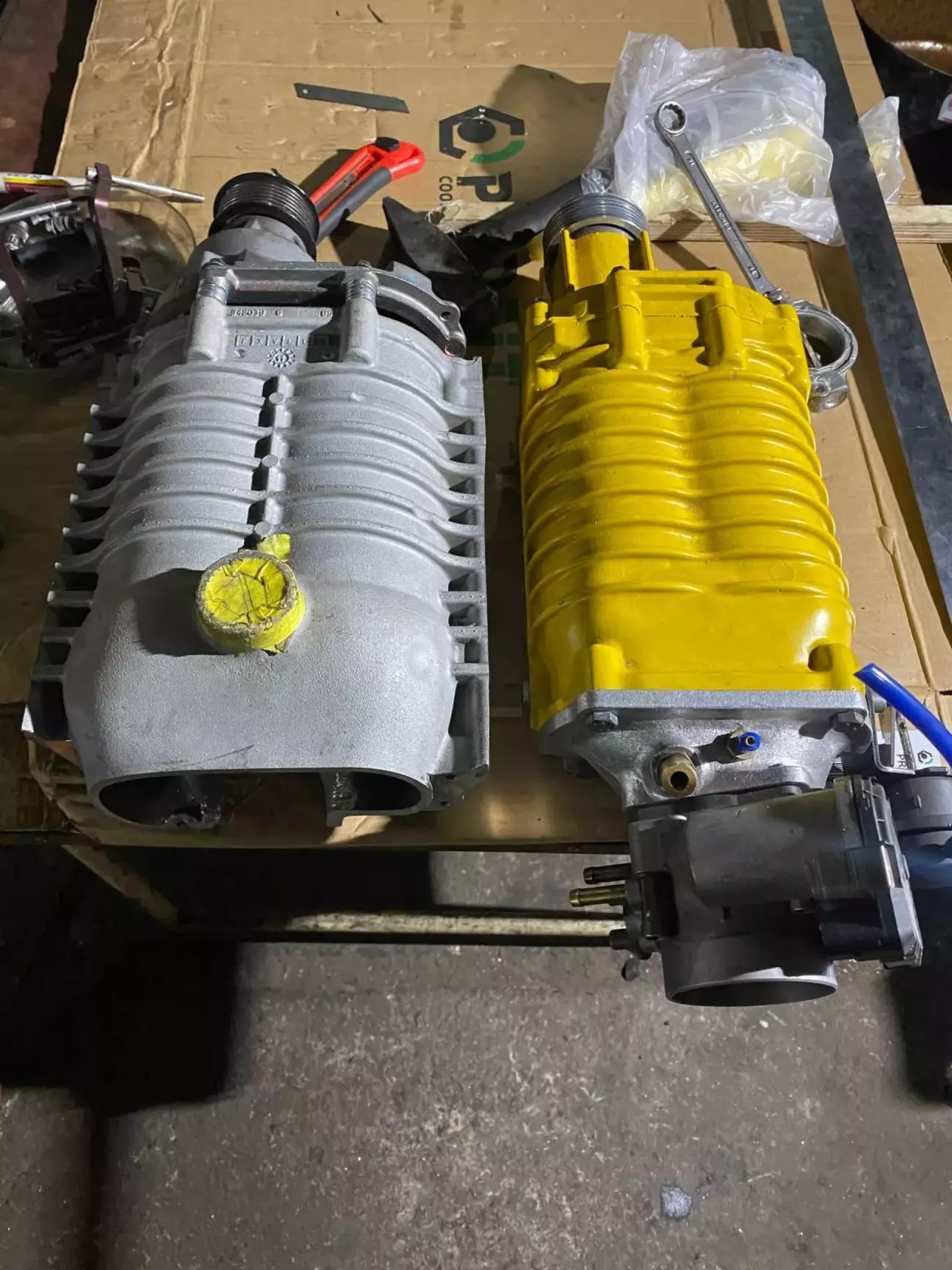

5) Примірка на двигуні (знімаю мій чарджер і підкидую цей на колектор)
6) ЗВАРКА - приварить до чарджера пластину, дросельну, байпас і все шо нада.... (це найважливіший етап, щоб все приварилось і нічого не повело...)
7) Встановлення нового чарджера на двигун
8) Налаштування на діностенді
9) Кайфувать

Вцілому як бачите найскладніші етапи типу позаду, але виліз один момент, після зварювання зіпсувались підшипники, а їх в Укр нема, тому замовив із США, тепер чекать 2-3 тижні...

Пару фото із процесу токарних робіт і тд

Загалом процес був такий:

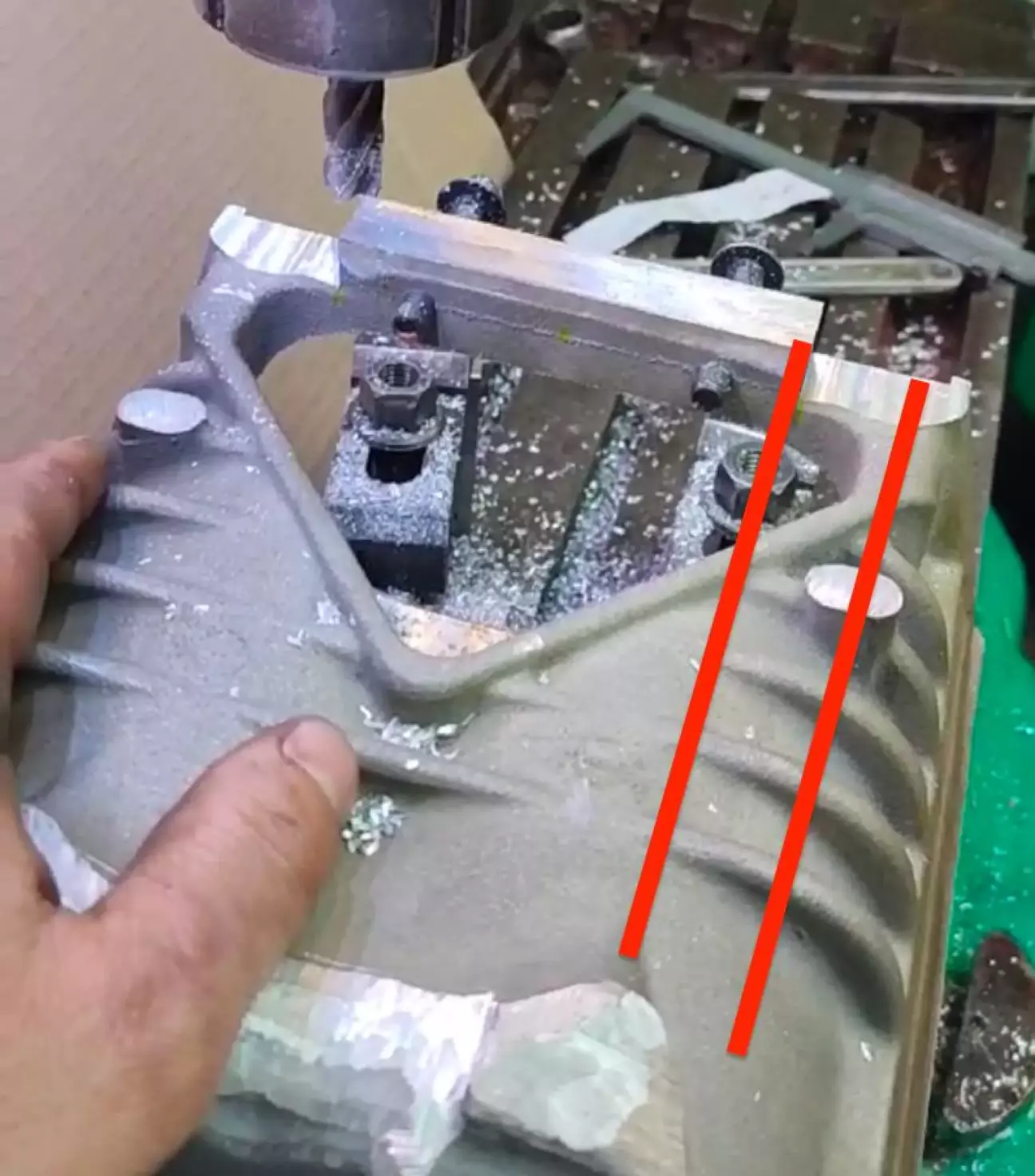

1)Фрезернули площини
2)Заміри повторні

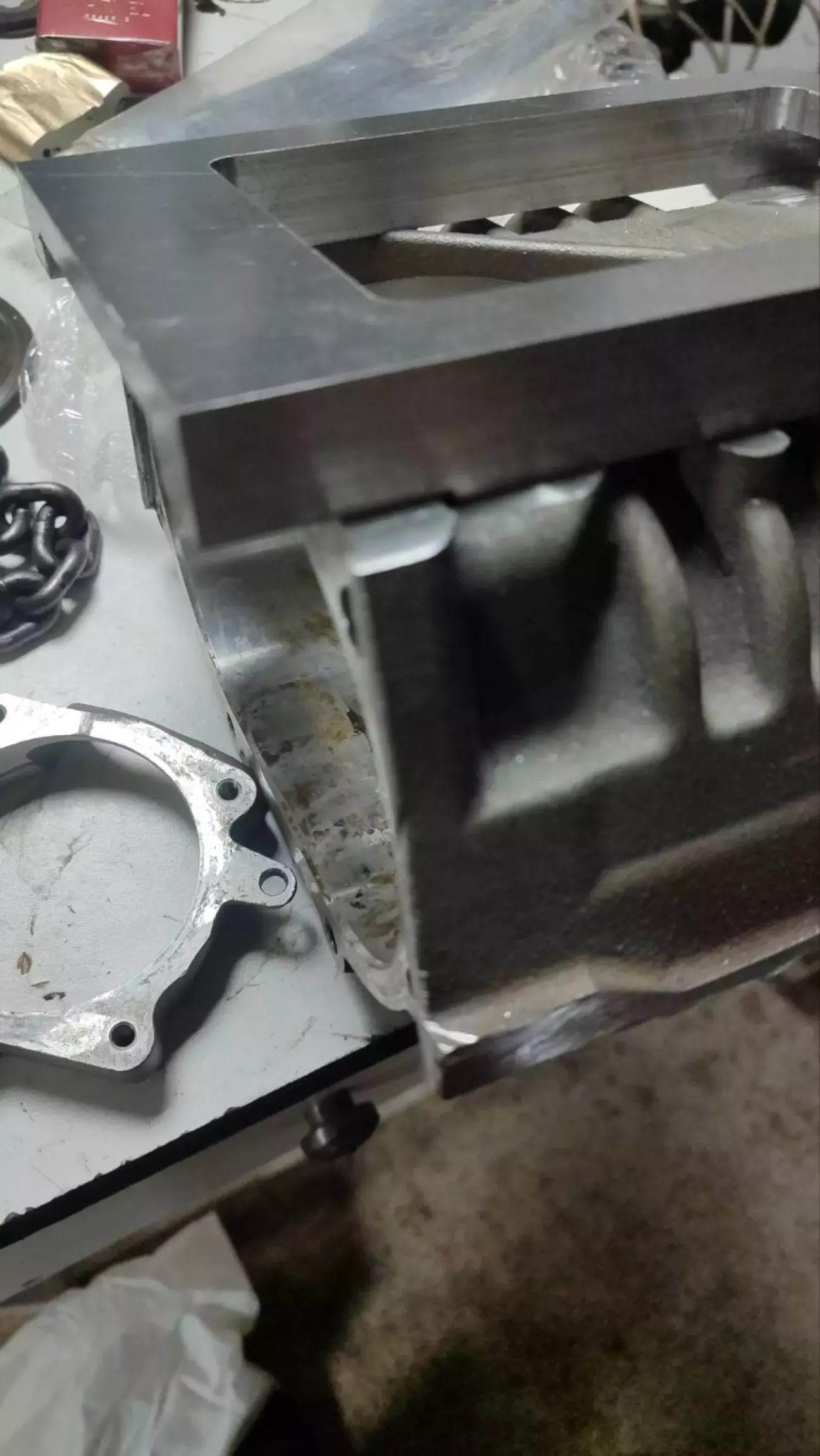

3)Креслення проставки + покупка матеріла

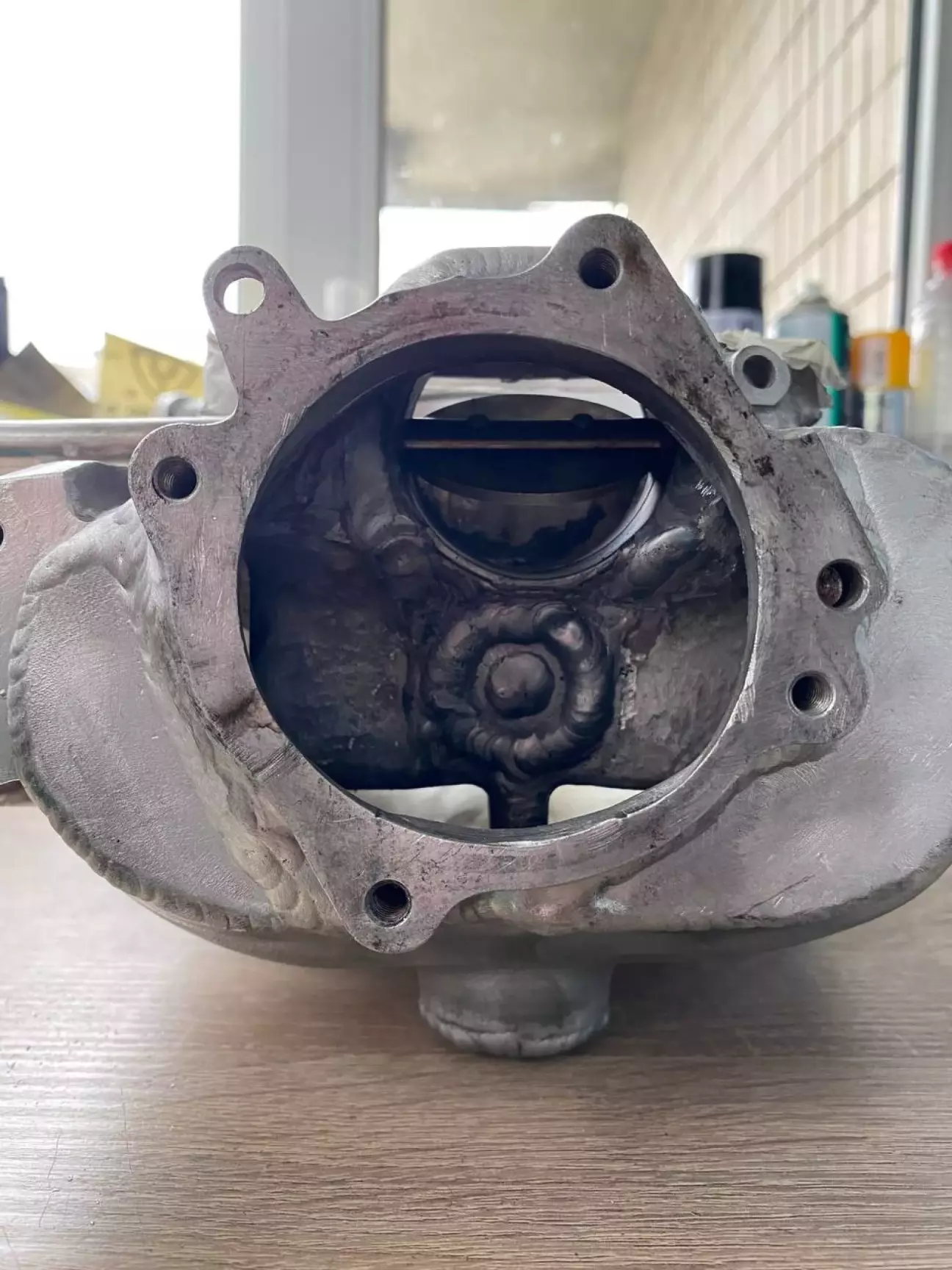

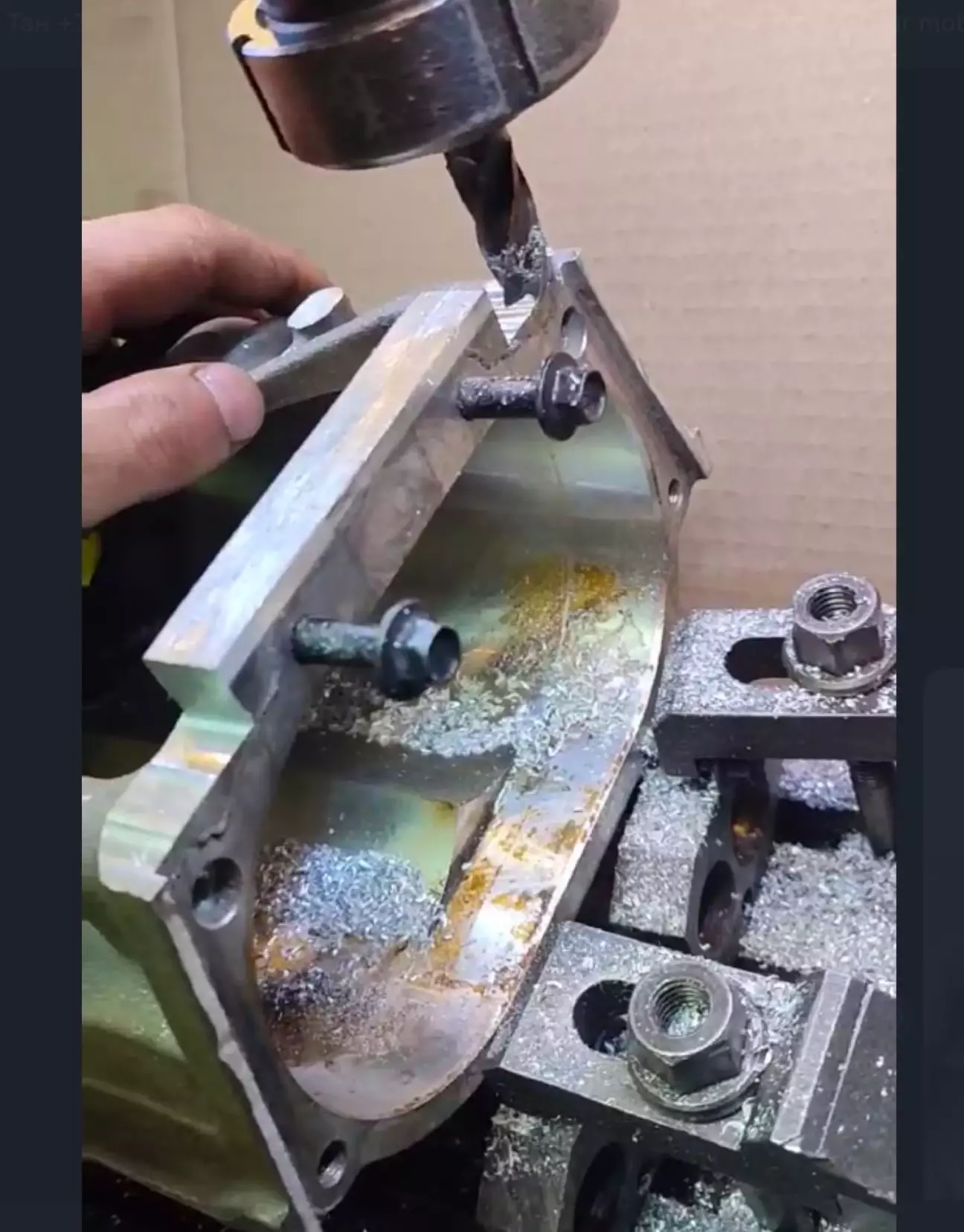

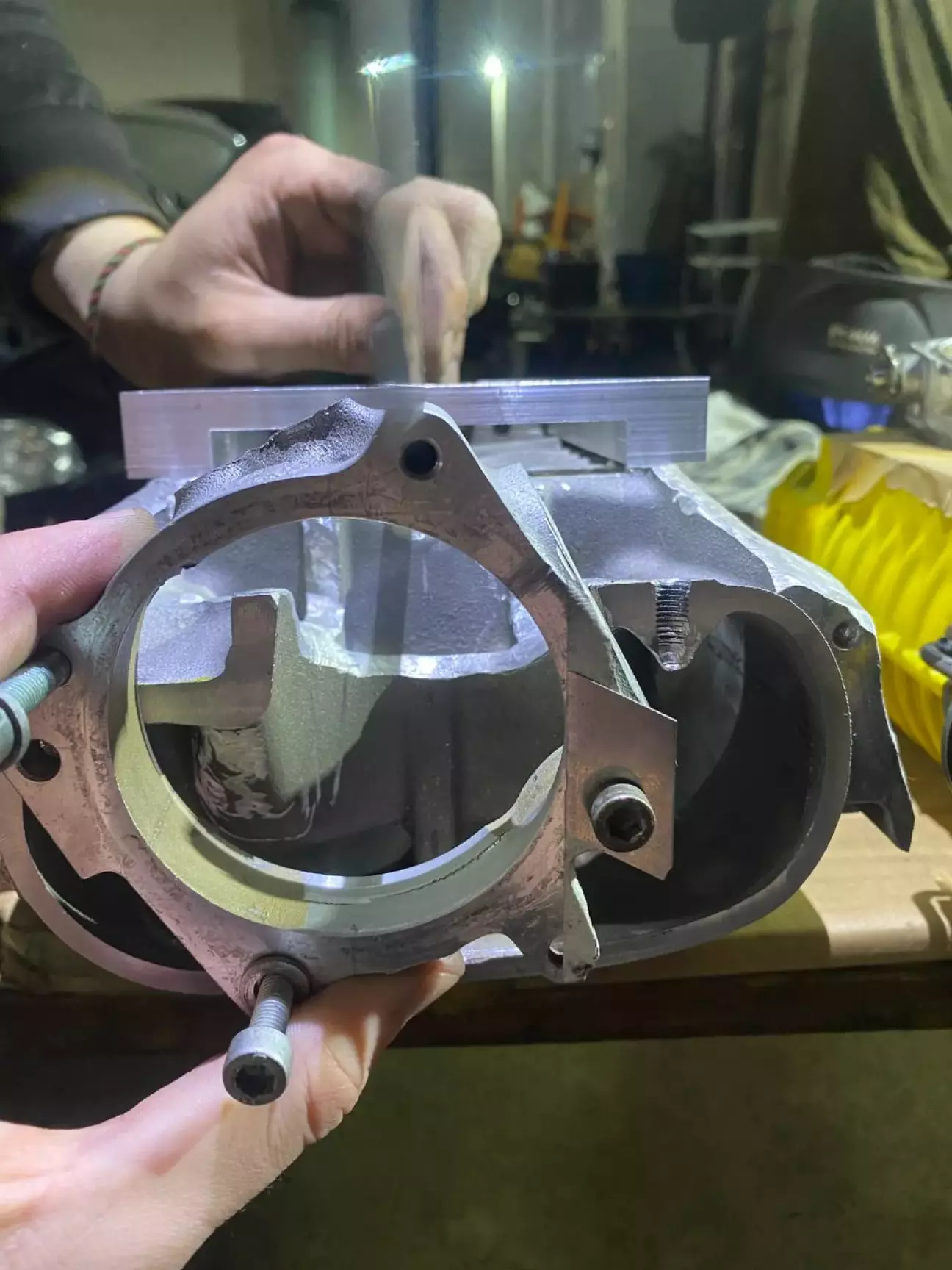

4)Фрезеровка пластини + фланця дроселя

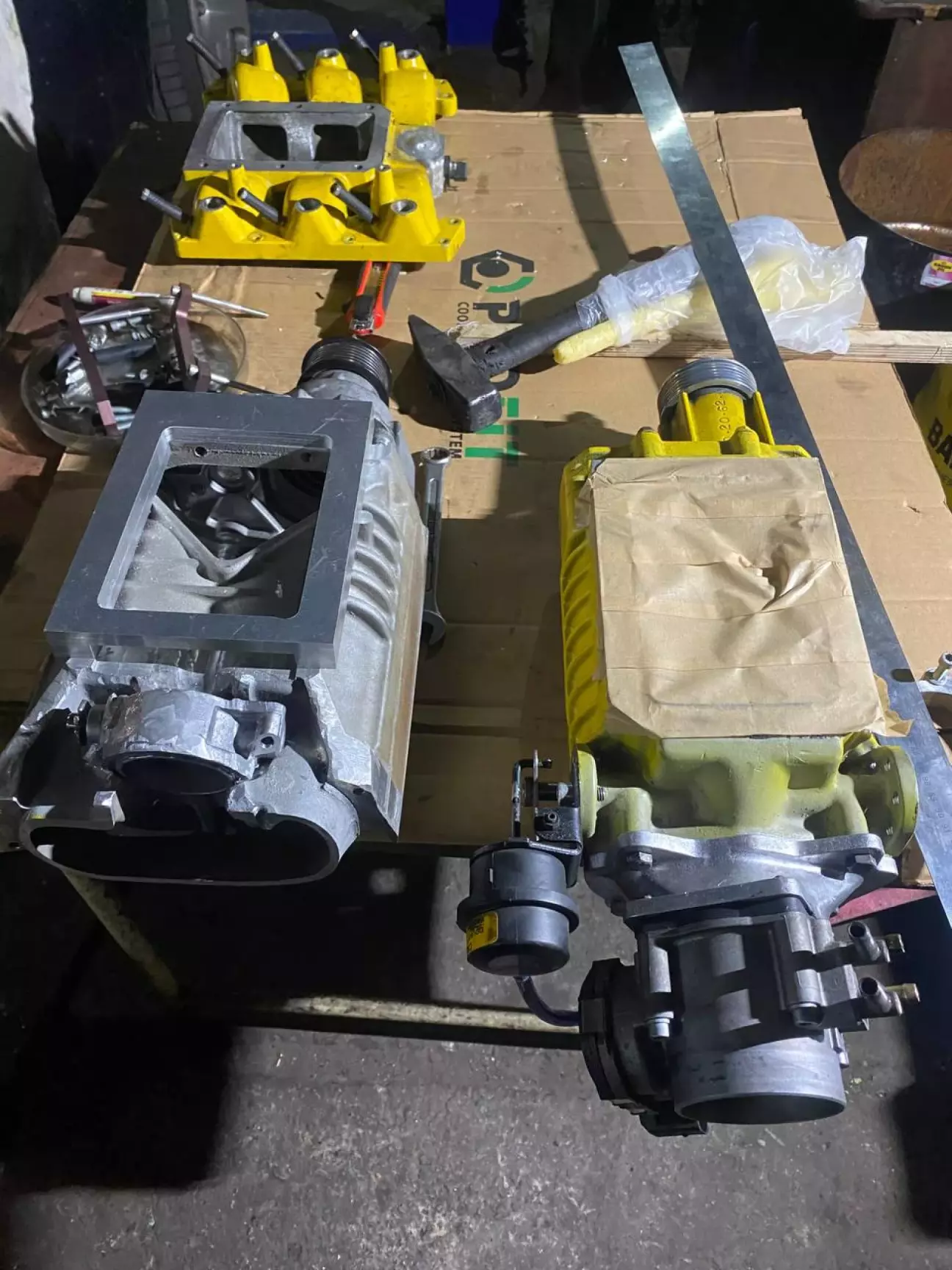

5) Замірка на моторі із знятим чарджером

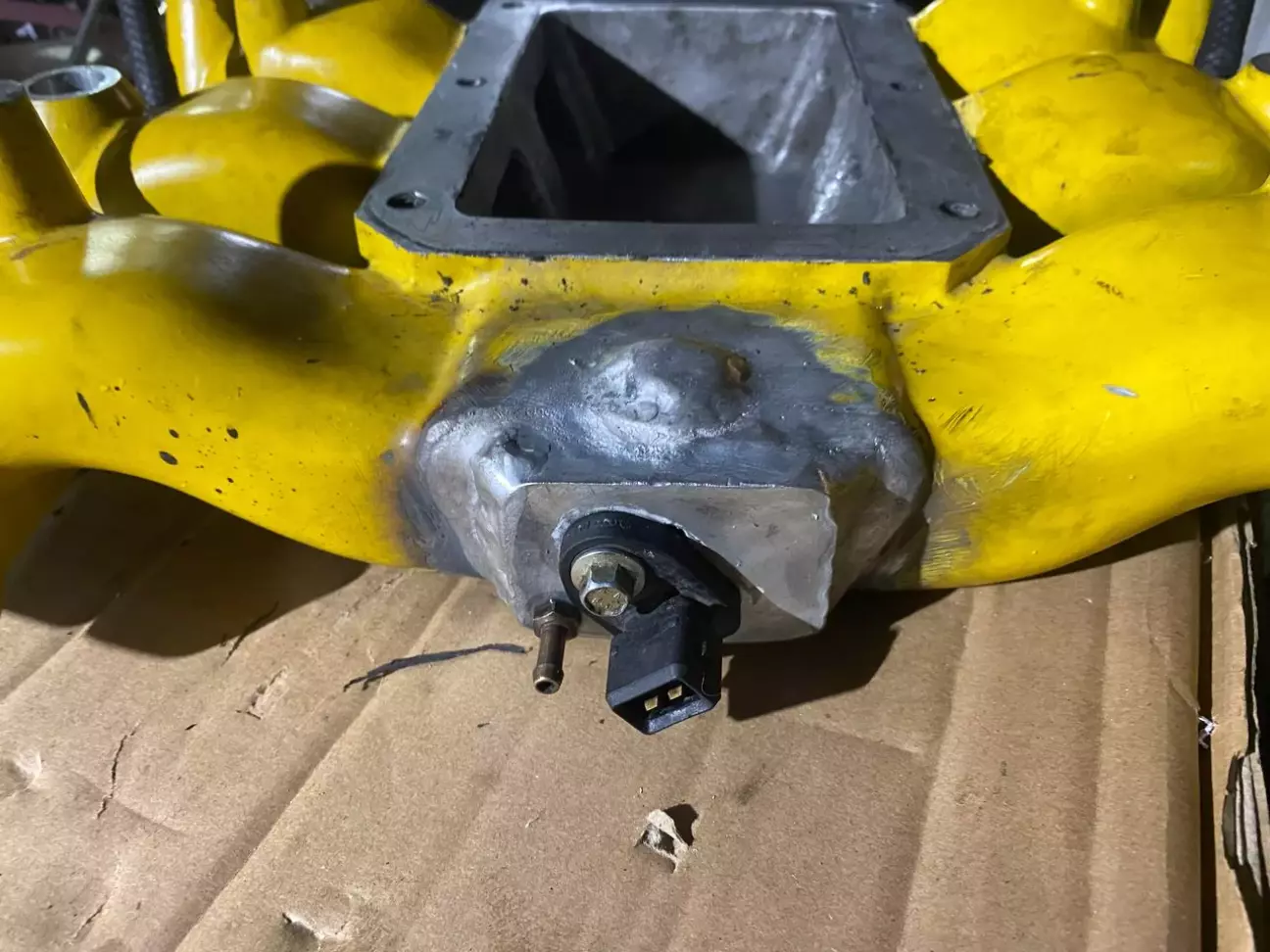

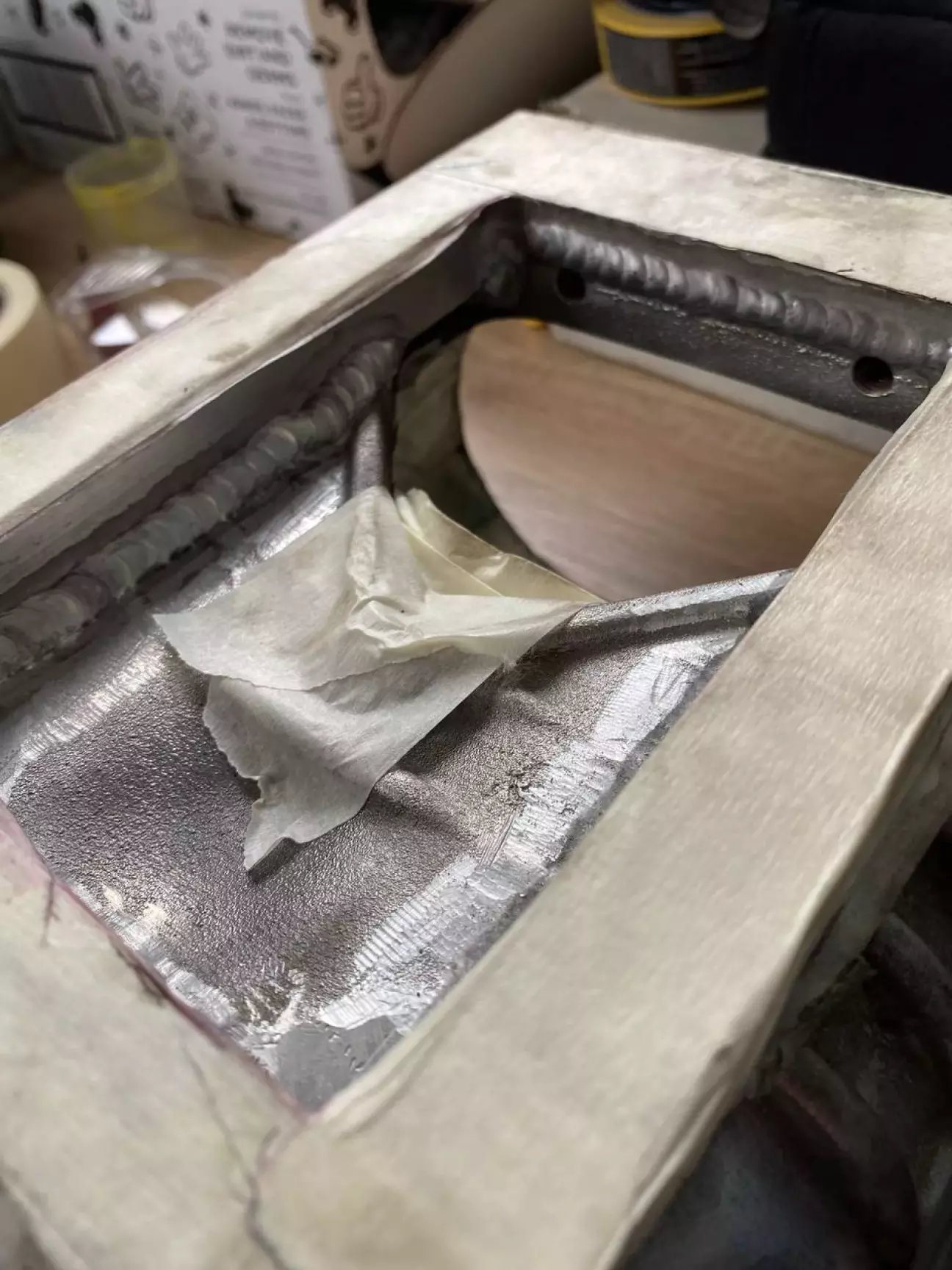

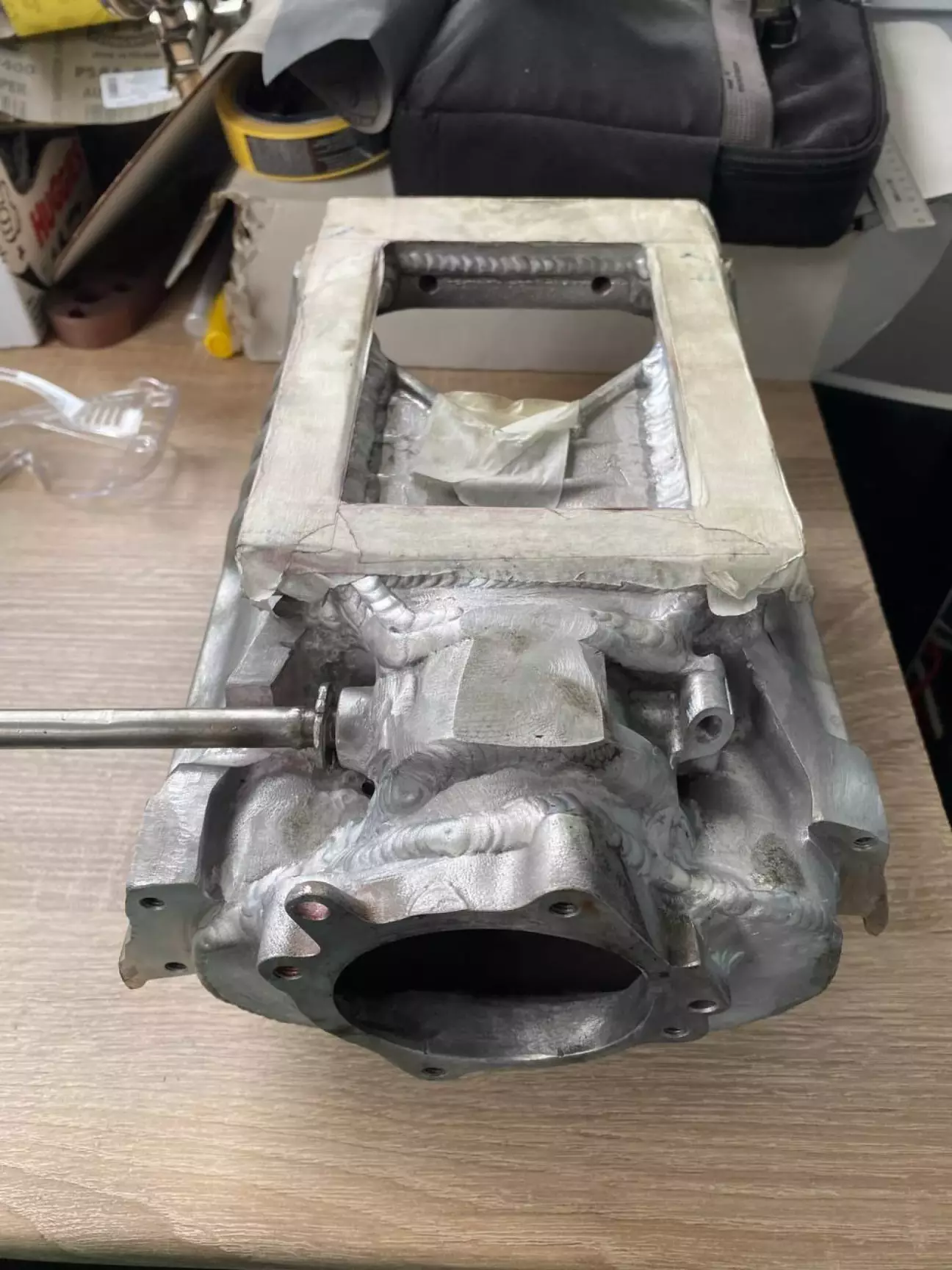

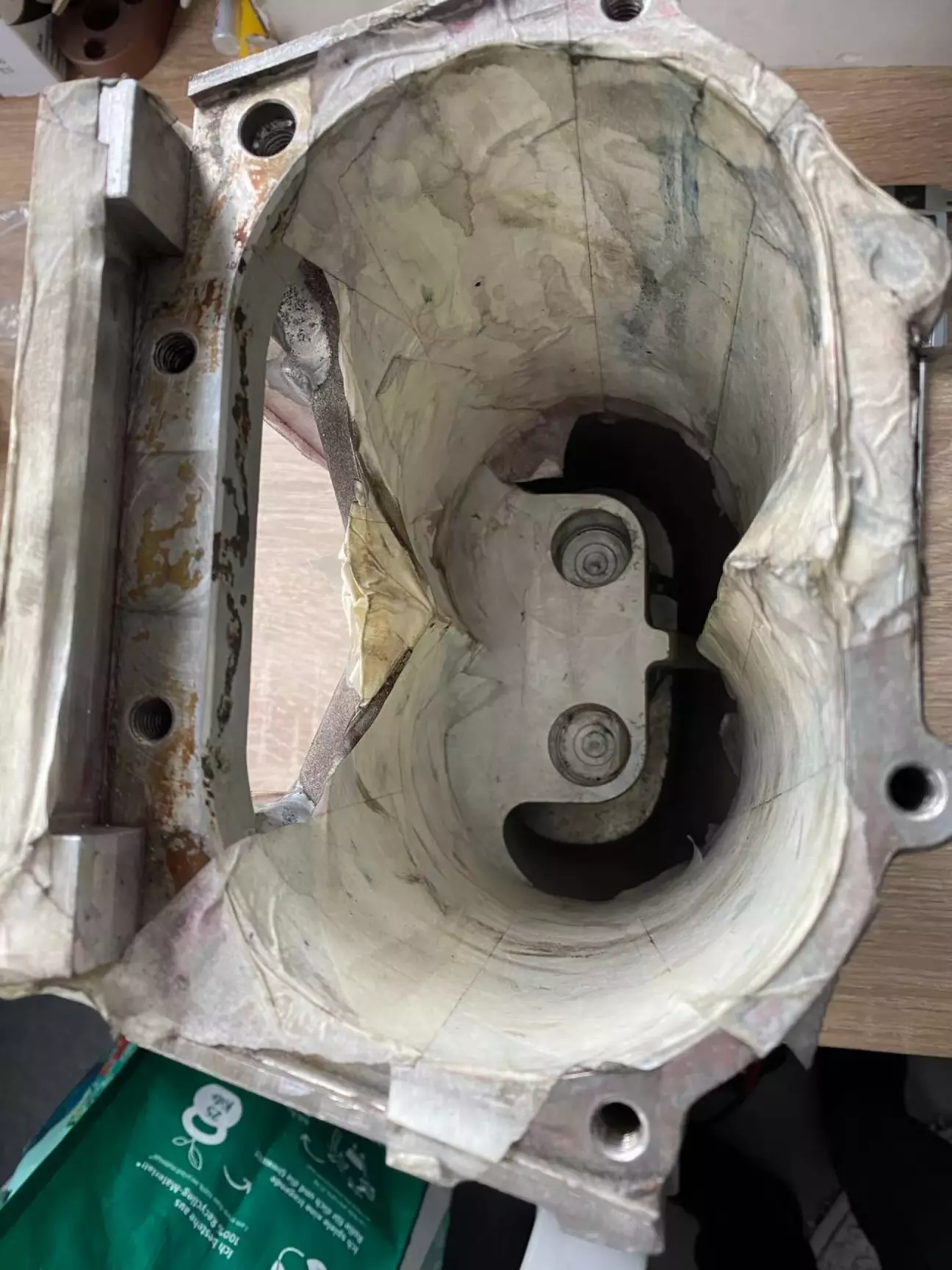

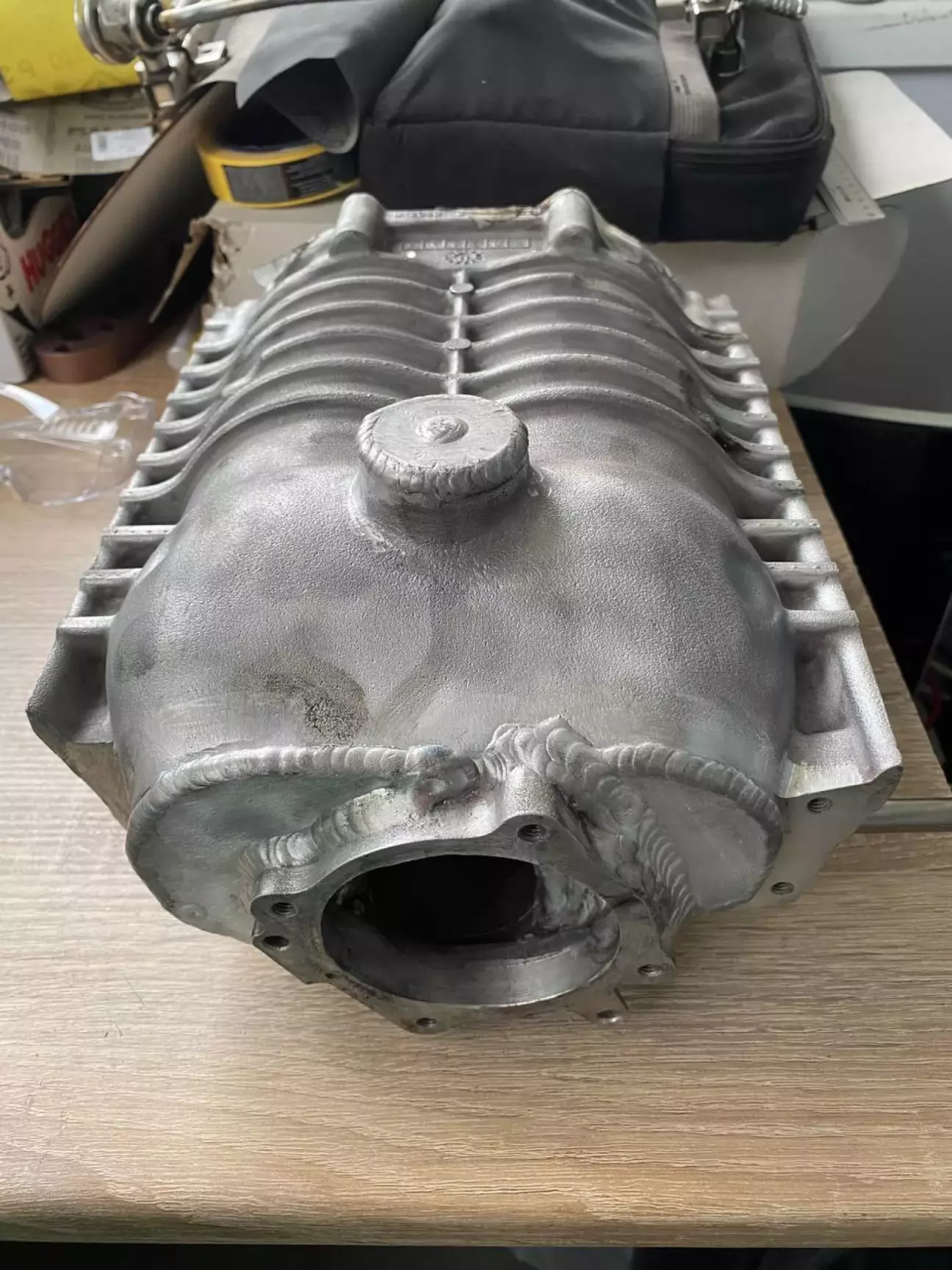

6) Зварка аргоном

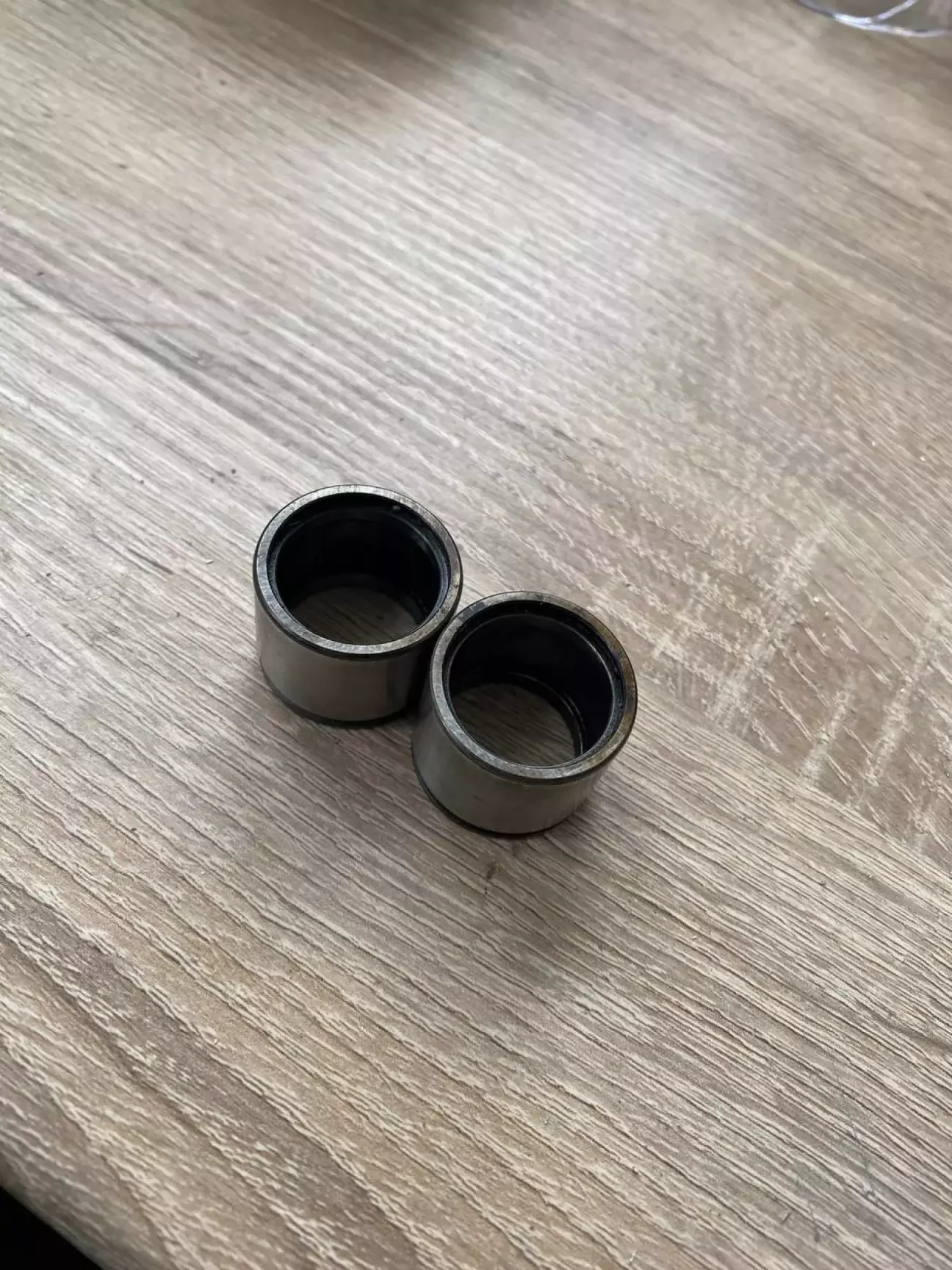

7) Вийняті підшипники і замовлені нові

Що далі?
1) встановлення підшипників
2) врізать у чарджер ще 2 фітінги на байпас і на вакумну мігастрль тормозов, вкг і тд
3) нарізать різьби щоб прикрутитись до клектора (це вже в день установки на мотор)

В наступному диписі напевно вже буде фінал по встановленню і всіх моментах, вийде це все діло робочим чи ні - побачим

Хочу висловити вдячнітьсь:
Токарь - Богдан, все викнав максимально швидко і чітко, крутий спеціаліст - дам контакти якщо комусть треба, знаходиться на проспекті Науки.

Зварщик - Kyiv Welding instagram

Механік-електрик-топовий тіп - ДІМОН, член нашого клуба, з яким ми мені і механіку свапали, і чарджер він знімав і замірям бо я не мав часу і по будь яким питанням він допомагає максимально швидко і якісно, якщо комусь обслужить тачку - рекомендую, контакт дам! п.с. я нарешті знайшов СТО де машину не доламують а реально роблять без косяків!

Дякую всім, бережіть себе та підтримуйте сили оборони України!
