Daewoo Lanos (DL)

Електро СКЛОПІДЙОМНИКИ

Я їжджу на Daewoo Lanos
Суми, Україна

Продовжуємо покращення  базової комплектації)


Трапеція електро:

ліва - CRB (Корея) - 96430500

права - CRB (Корея) - 96430501



Двигун склопідйомника Aurora :

лівий - 96430355

правий - 96430356



Блок на дві кнопки KoreaStar - 96233406



Роз'єм блоку кнопок -  3254/3920



Дроти червоного і чорного кольору, реле 4 контакте, колодка під реле, роз'єми на двигуни



Починаємо роботу:


Прокладаємо дроти в двері через гофру.

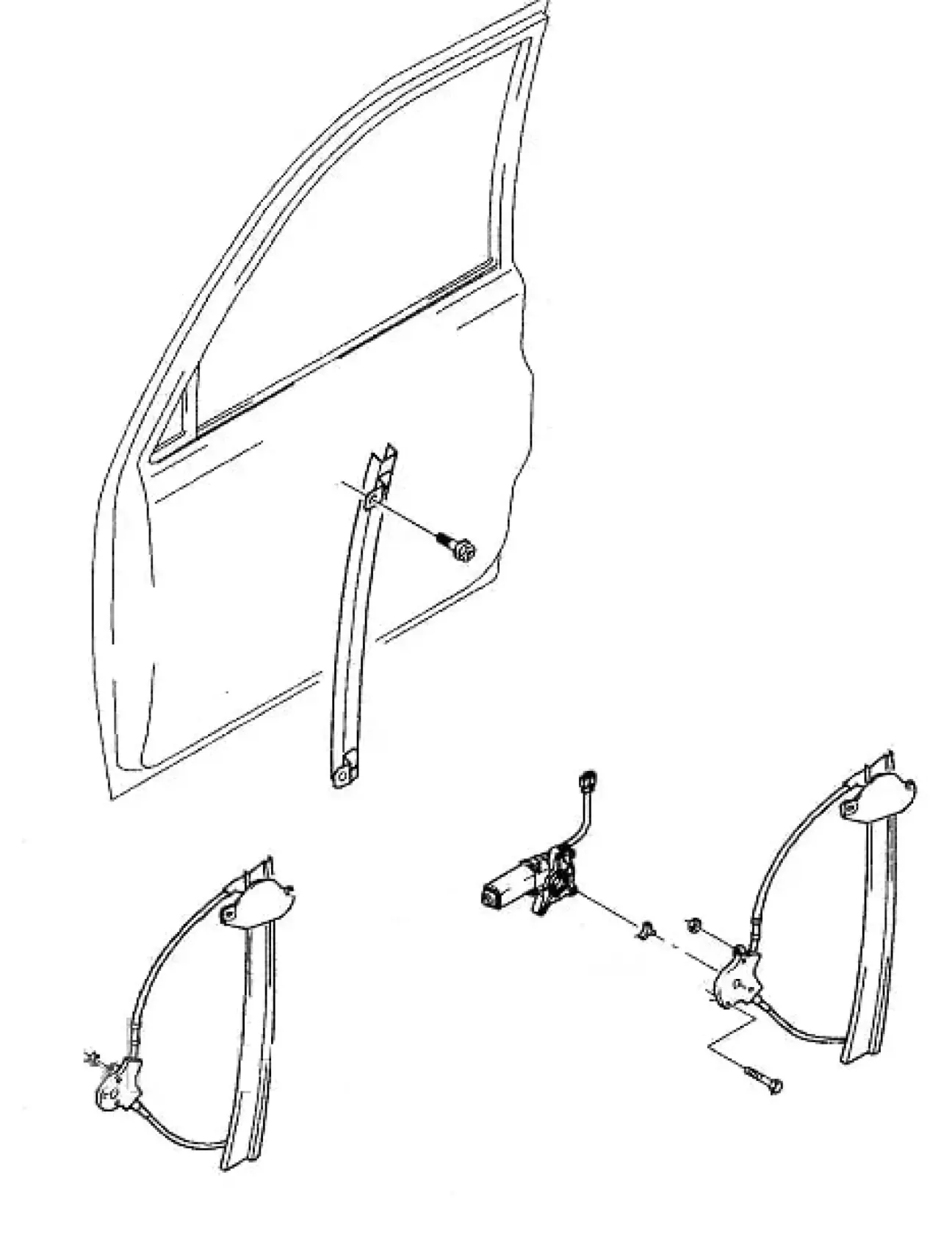

Знімаємо механічні склопідйомники, встановлюємо електро трапеції з двигунами.


Готово, на цей момент ще не було роз'єму для двигуна, зараз вже встановлений


Тепер саме цікаве, електрика)

Мені дуже пощастило і з заводу частина проводки вже присутня в авто , саме є штатні реле і запобіжники в блоці під капотом🤝


Бачимо на кришці блоку запобіжників реле склопідіймачів і силовий запобіжник



Відкриваємо і бачимо що все встановлено. Тобто як мінімум в салоні є контакт до якого потрібно підключитись


Переходимо в салон.

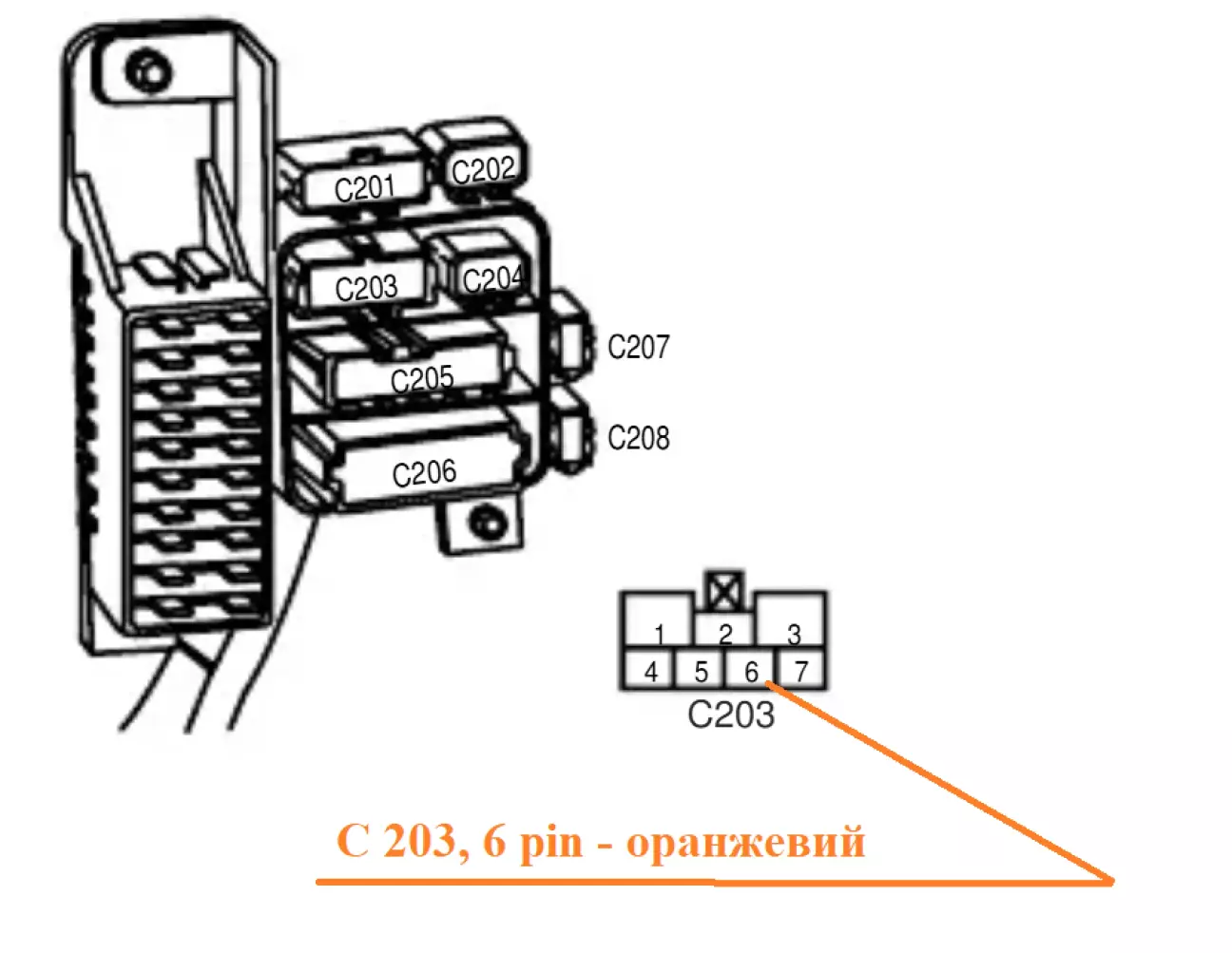

В блоці роз'ємів і запобіжників салону, потрібно  знайти колодку C203


Нам потрібний оранжевий дріт, саме він відповідає за роботу склопідіймачів  по заводу



Наглядніше саме в автомобілі


Підключаємось і ведемо проводку до клавішного блоку управління склопідйомників.


До речі в схемі підключення є і допоміжний невеликий запобіжник в салонному блоці.


F19 - запобіжник 10 А.


Массу я підключив до кронштейну торпедо.

Підключаємо блок управління




Опис контактів для підключення

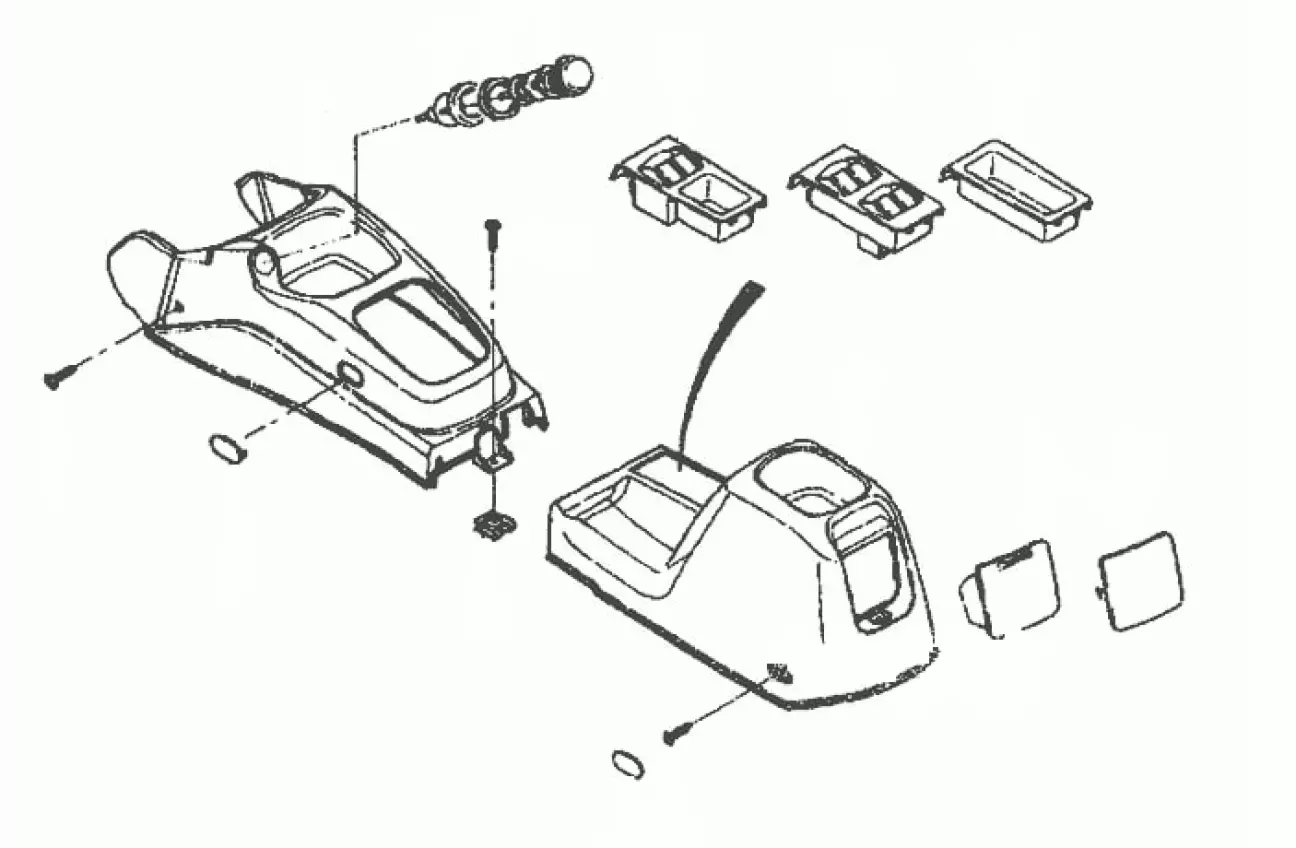

Встановлюємо блок кнопок на місце


На місці


Роботу виконано. + 1 до комфорту)

Відразу встановив перемичку замість реле, щоб склопідйомники працювали не залежно від замка запалювання.

Але для більш естетичного вигляду, взяв корпус реле, і в монтував перемичку в середину через запобіжник


Ось такий вигляд



І з іншої сторони


Запобіжник не буде зайвим)

Як заглушку в карту, використав два твіттера ("пищалки" в народній назві), підключивши їх безпосередньо до динаміків в дверях.




Гарно? Гарно 😉


Коментарі вітаються))
