Teyes CC4 Pro 12/256. Коли над мультимедіа працюють маркетологи.

Так сталося, що @fetus, хто одним з перших питав про огляд Teyes CC4 Pro і прислав мені його на цей огляд.

Якщо коротко: це дуже достойний пристрій, з дуже непристойною ціною. Брати таке чи ні - вирішувати вам. Ремонтопридатність і надійність має бути притомною. Софт продуманий добре. Але в цій бочці меду, ми знайдемо свій дьоготь звісно, бо я не продаю їх і навряд чи колись буду. Я не маркетолог. Певен, що мій паяльник, котрий стримів не в одній сотні мультимедіа, влізатиме і сюди з певною періодичністю.

Цей допис найбільший за кількістю фотографій, що я будь-коли робив, навіть у Великому Гайді по мультимедіа, котрий я давненько не оновлював, менше картинок, хоча і значно більше тексту.

Почнемо з заявлених характеристик:

Операційна система Android 13

Оперативна/Вбудована пам'ять 12/256 Gb (починаються від 8/128)

Процесор 8 ядер QCM6490 1*A78 2.7 ГГц + 3*A78 2.4 ГГц + 4*A55 1.9 ГГц 6NM

Wi-Fi 2.4ГГц + 5ГГц + 6ГГц

Bluetooth 5.2

LTE

USB 3 виходи USB 2.0

Навігація GPS + ГЛОНАСС + Бейдоу + Галилео + QZSS

Зовнішній мікрофон - Цифровий

CarPlay AndroidAuto

Круговий огляд 360°

Гіроскоп

Радіо модуль SI47925 (з RDS)

Цей має екран 10" 2000*1200, можливі інші конфігурації.

Розпаковка. В коробці Нової пошти лежало наступне:

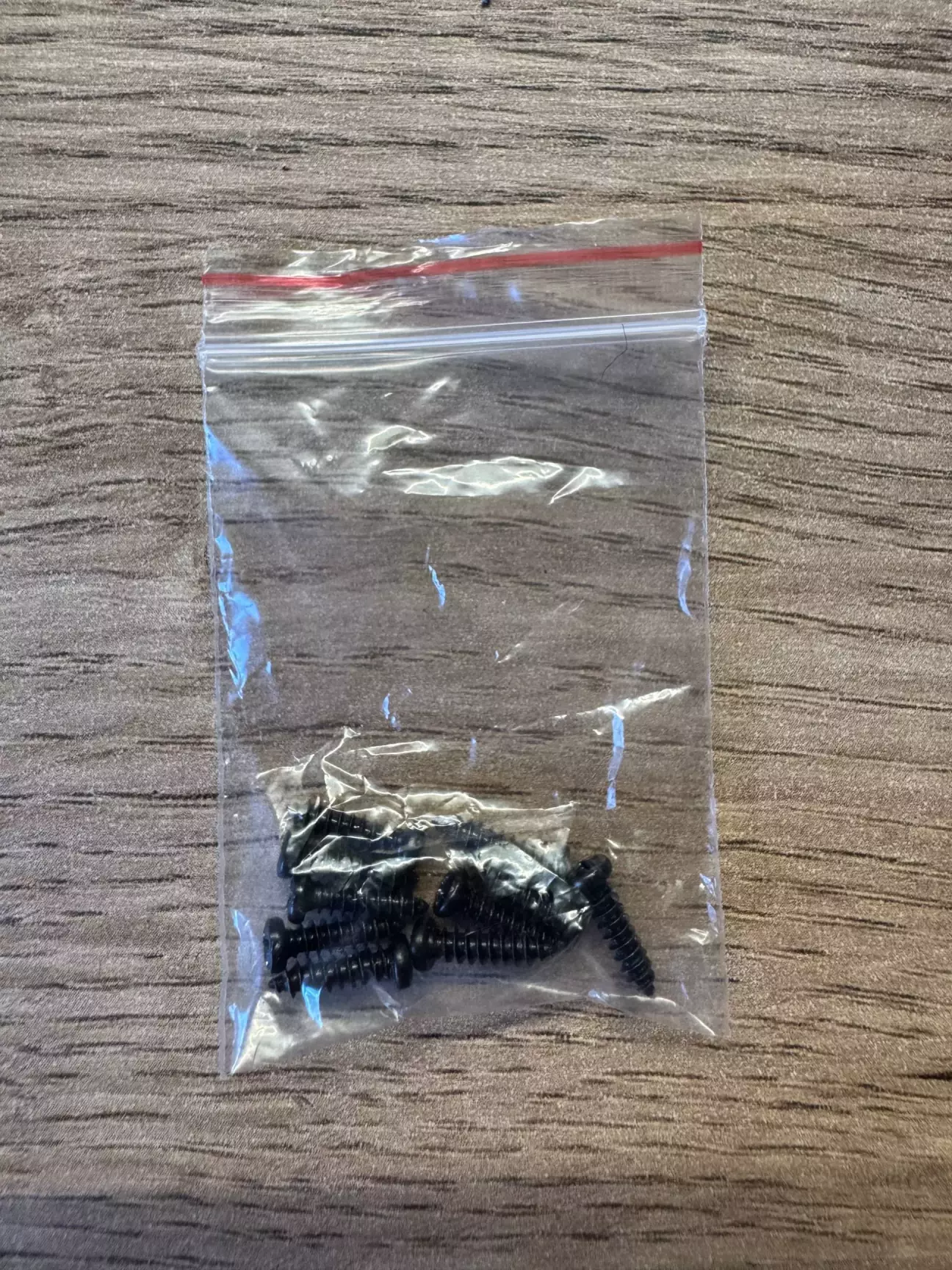

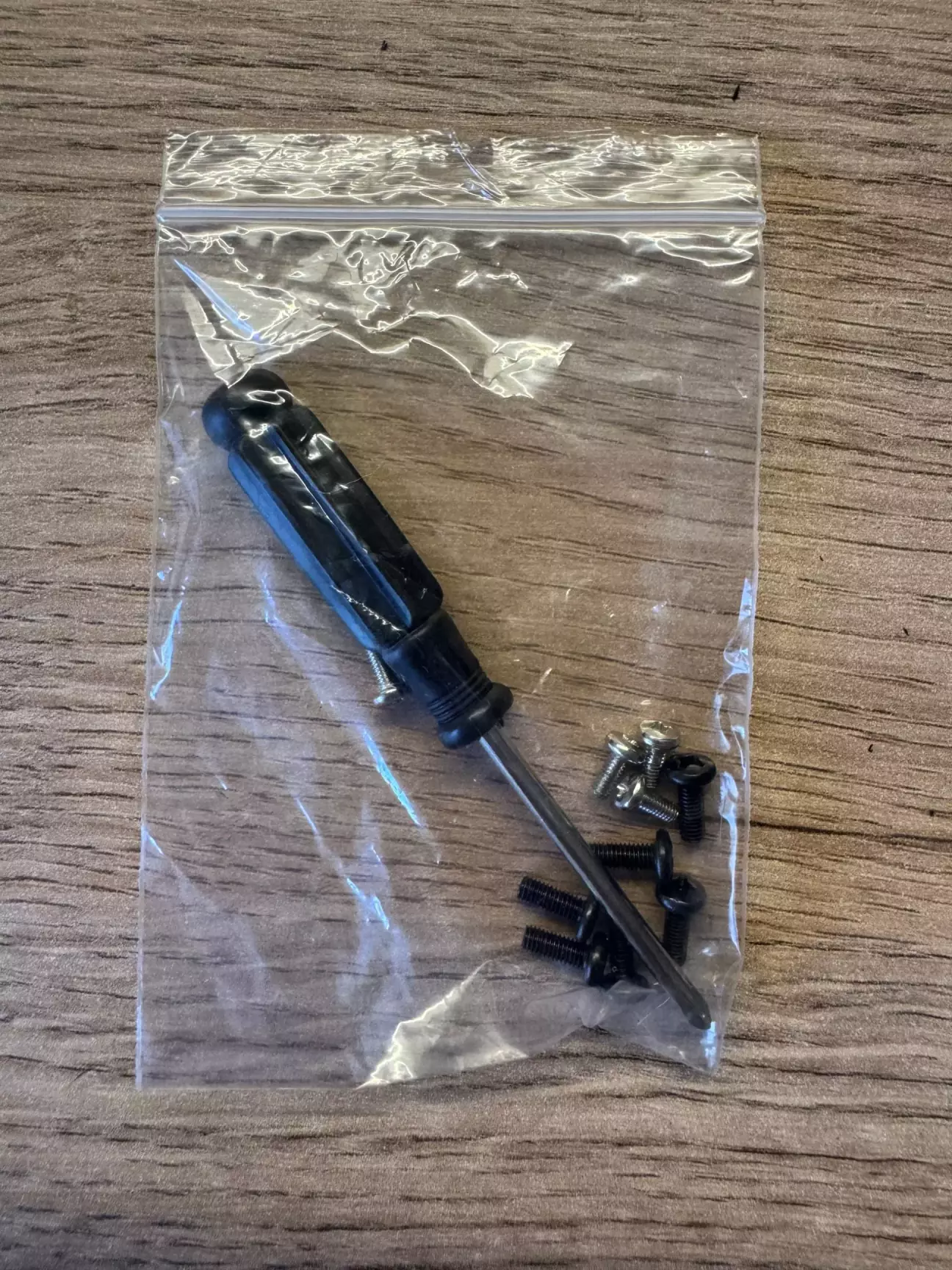

В середину поклали: комплект гвинтів для кріплення в рамку і викрутка з Китаю за півцента.

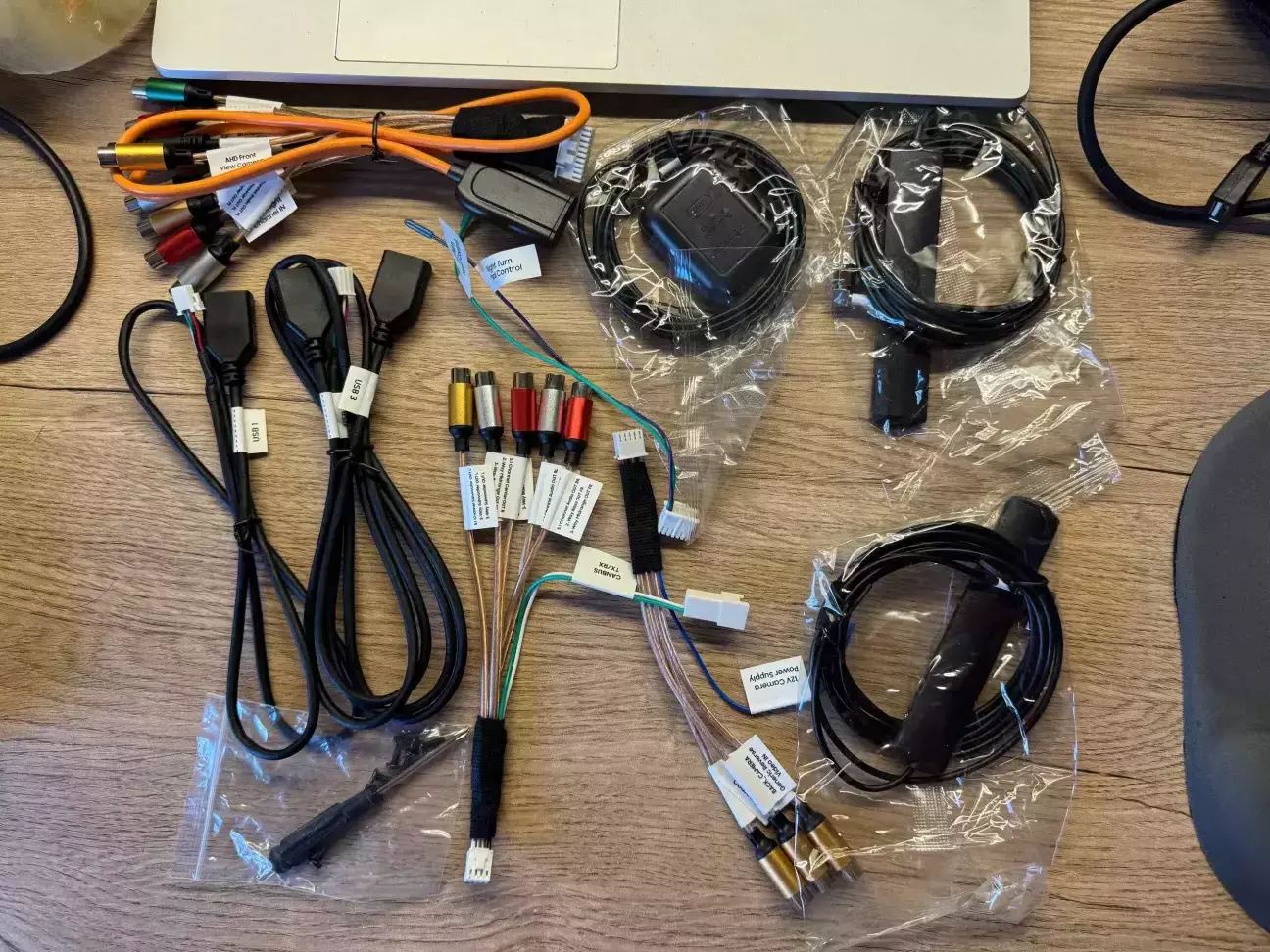

Стандартні кабелі і антени, що йдуть з подібними пристроями

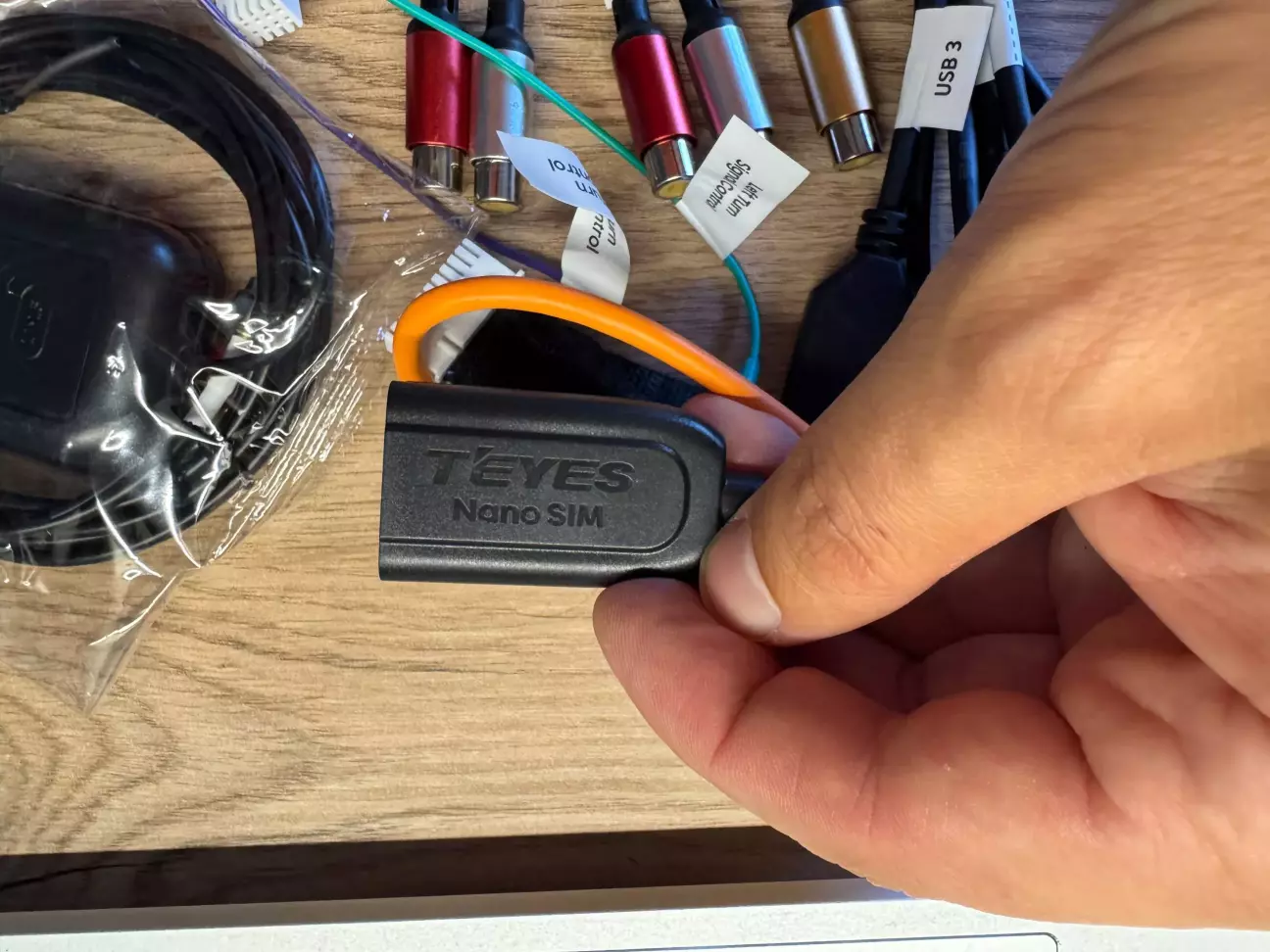

З незвичного - випендрились, і сім-карта сюди стає тільки нано. Наперед забігаючи скажу, що тільки одна, на відміну від FYT UIS7870SC, UIS7865 i UIS7862(S)

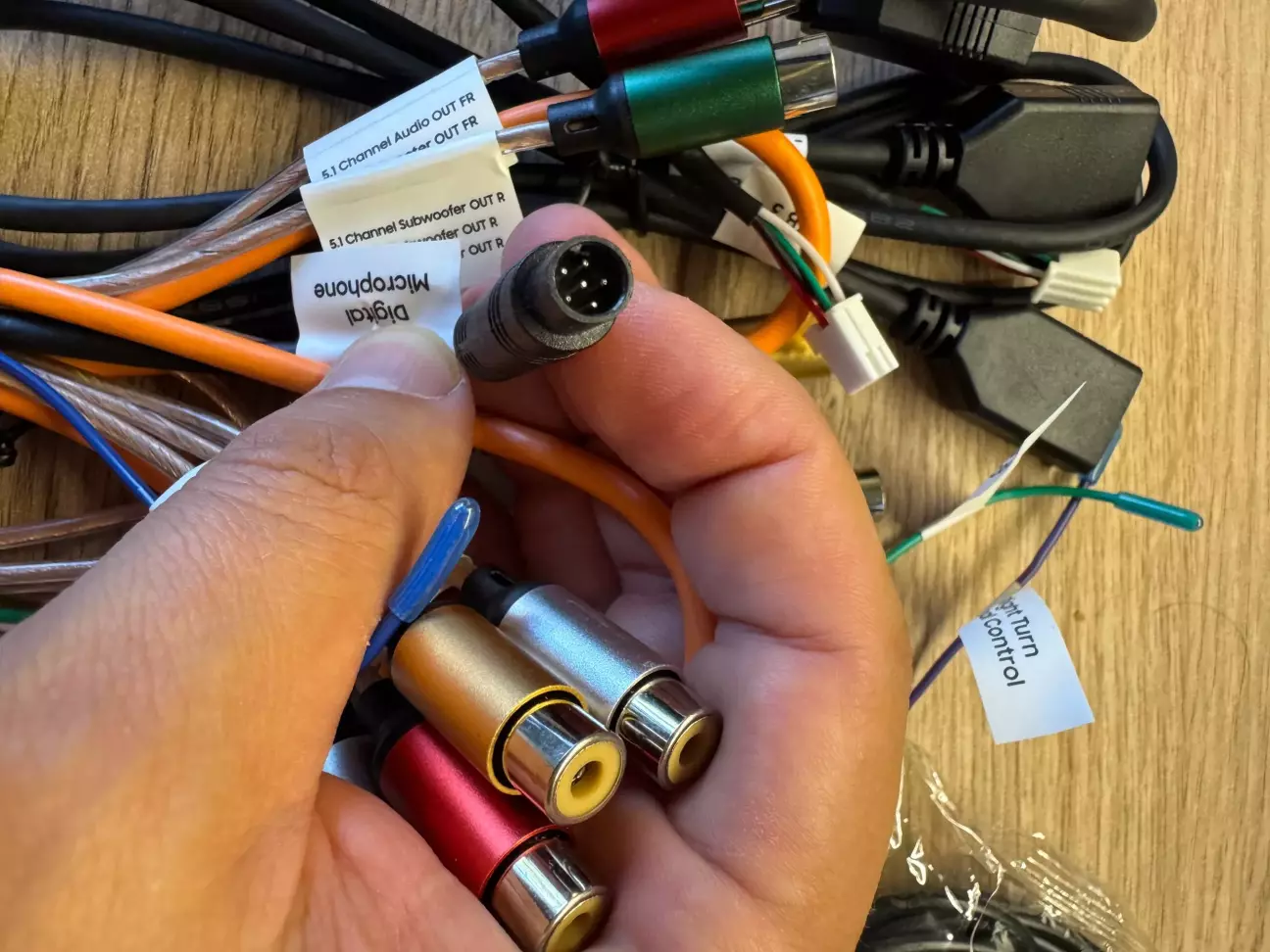

RCA красиві металеві, порошком пофарбовані. Особливо то актуально всередині торпедо, куди навіть на суперкрутому конкурсі з автозвуку ніхто заглянути не зможе. Пальцями я тримаю 6ти піновий роз'єм "цифрового" мікрофона.

Друга коробка, власне, цей "цифровий" мікрофон. Ну, коробка виглядає дорого, коштує, як ви могли здогадатися - теж.

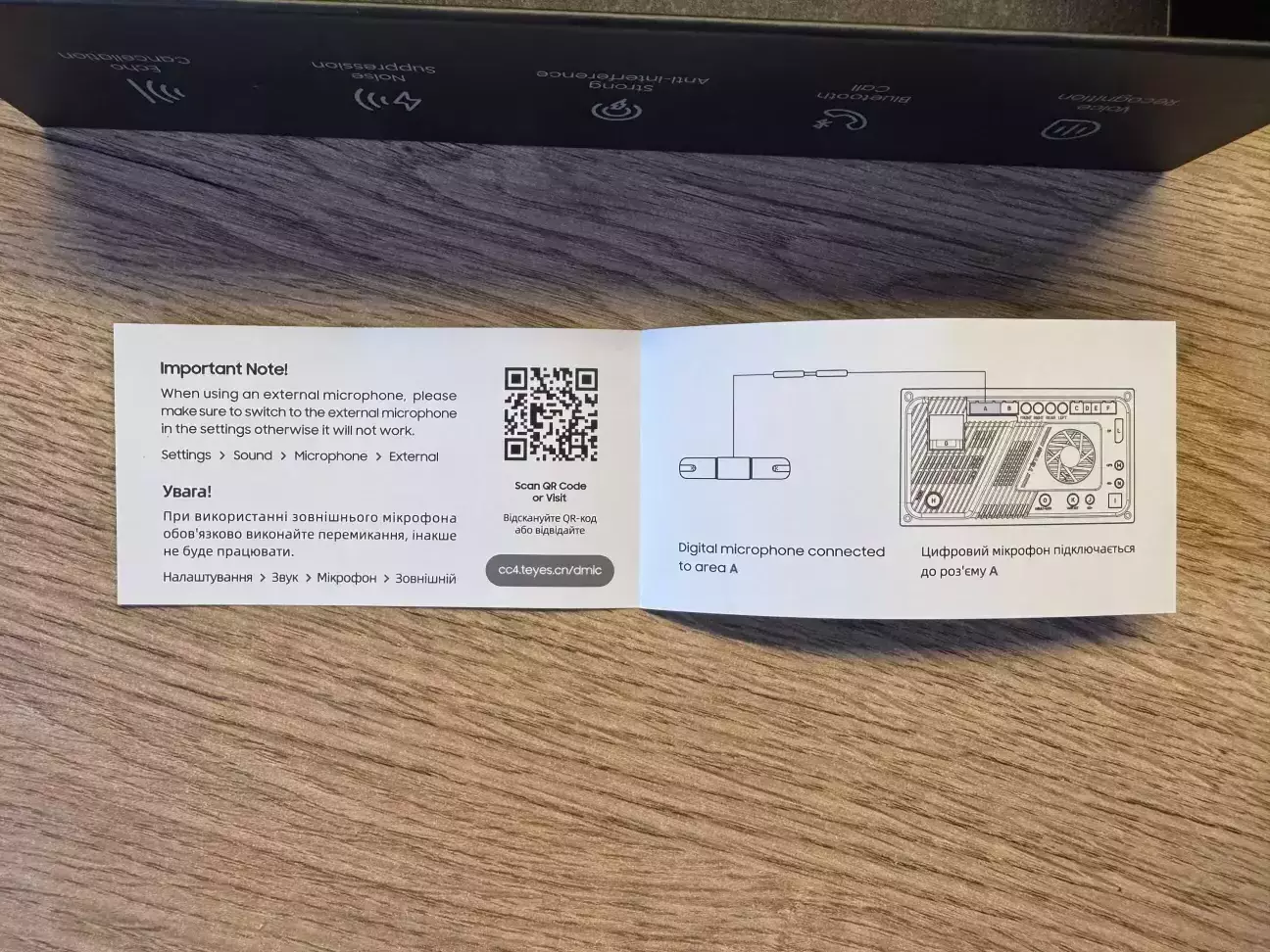

В середині маленька інструкція, як то перемкнути. Коротше, якщо ви захочете раптом використати штатний мікрофон автівки через гівно і палки як я робив на Sportage або через готове рішення від @Tarik20ua вам доведеться розібрати дисплей і підпаятися замість гівняного в ньому, бо на задню панель виведений тільки цей "цифровий".

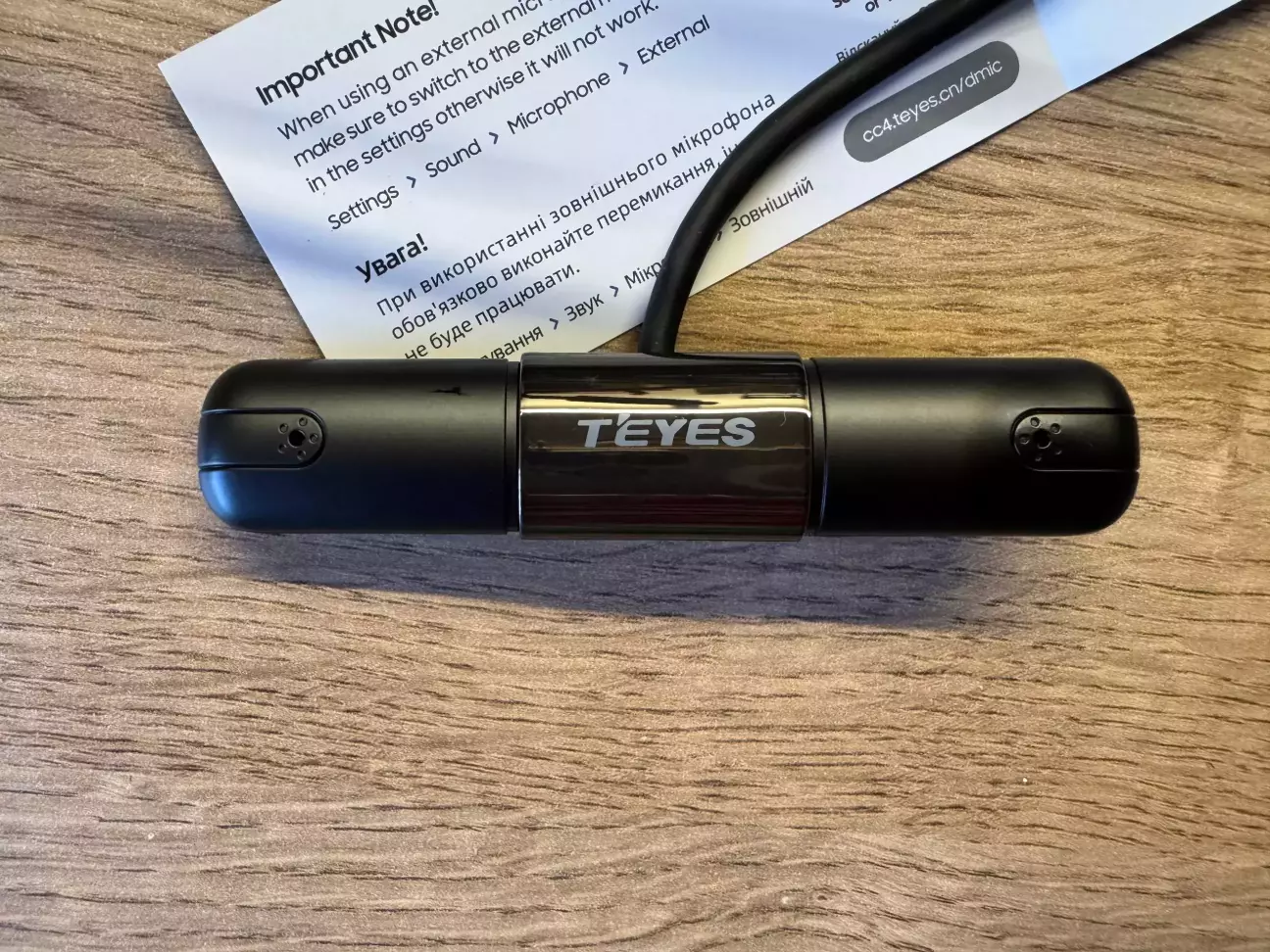

Ось і він. Покрутивши в руках я бачу два мікрофони по сторонах, можливо, є ще якісь всередині, щоби реалізувати шумодав. Розібрати цю штуку я не наважився, бо гвинтів в корпусі немає, все на застібках і клею, і після спроби будуть видні сліди, а це ж тонна маркетингу за пару тисяч гривень, воно має мати товарний вид. Якщо всі плювалися на китайські петлички, по типу в салоні некрасиво, то це одоробло, як на мене, нічим не краще. Голос він передаватиме чудово, це факт, але розмір і ціна...

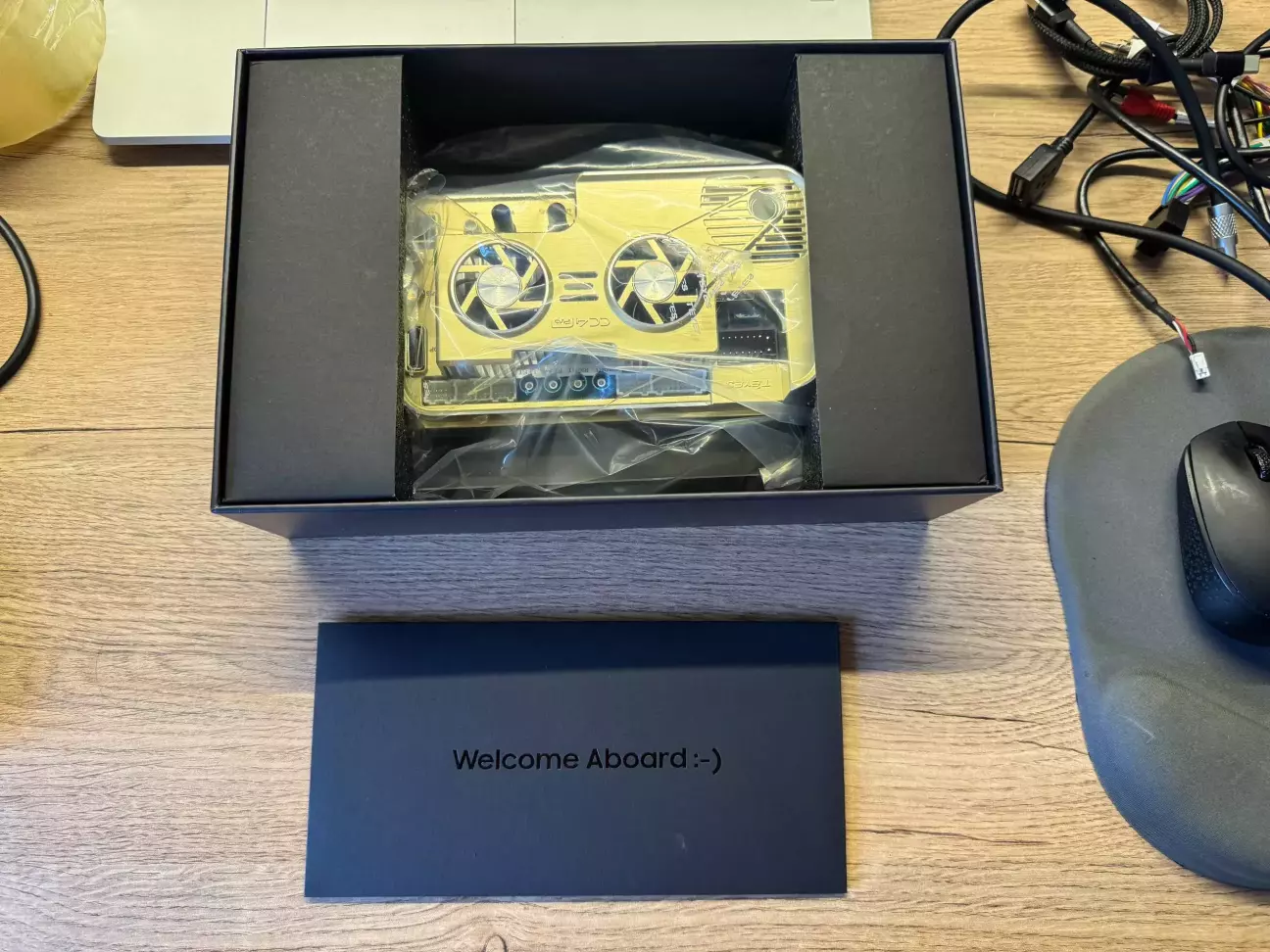

Переходимо до наступної коробки. Тут прям оргазм естетичний, ти її тримаєш і розумієш: твої 40к гриМнів витрачені не дарма. Потім її відкриєш і покладеш разом з взуттєвими коробками, де вона проваляється і через багато років викинеться.

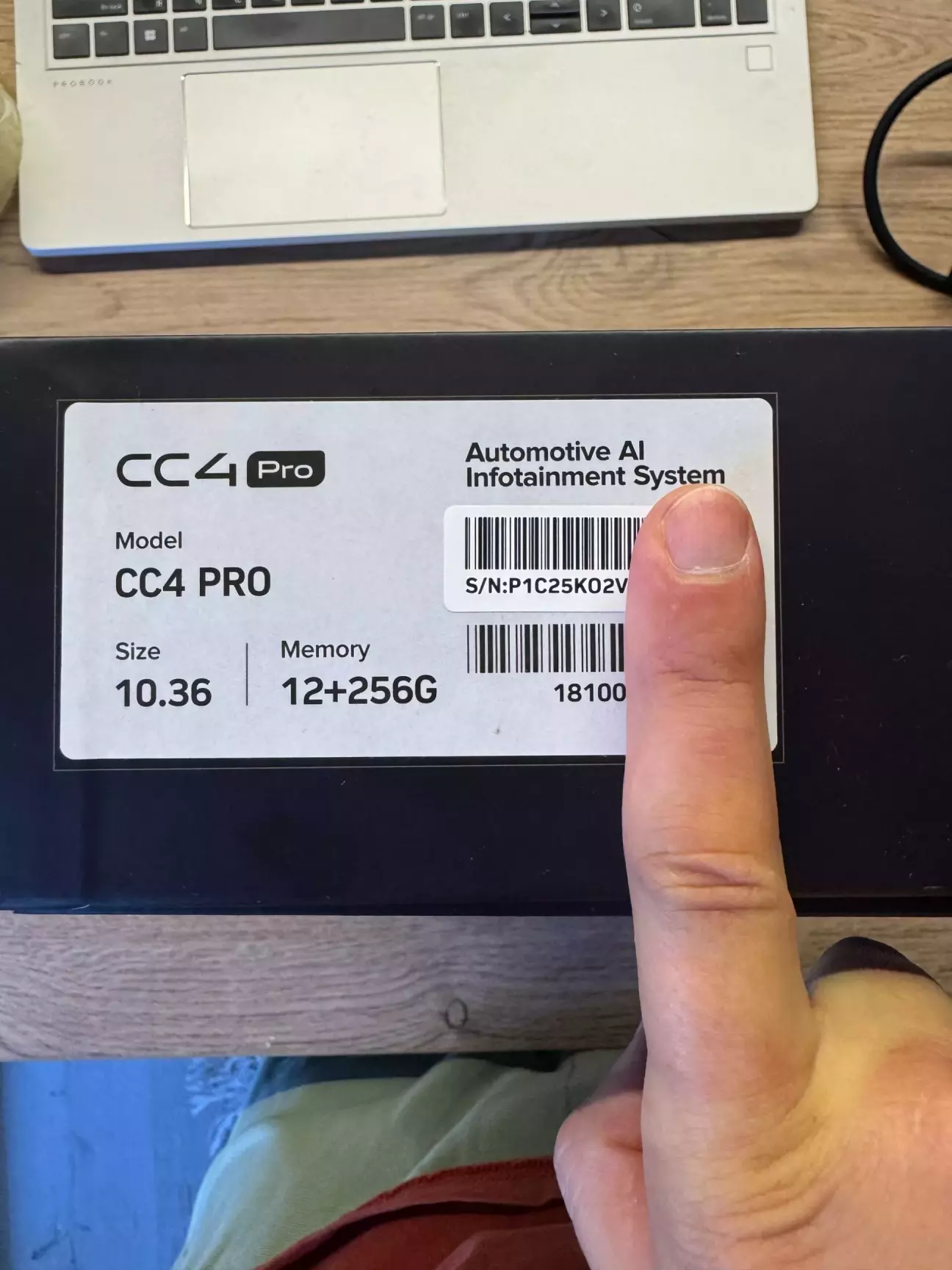

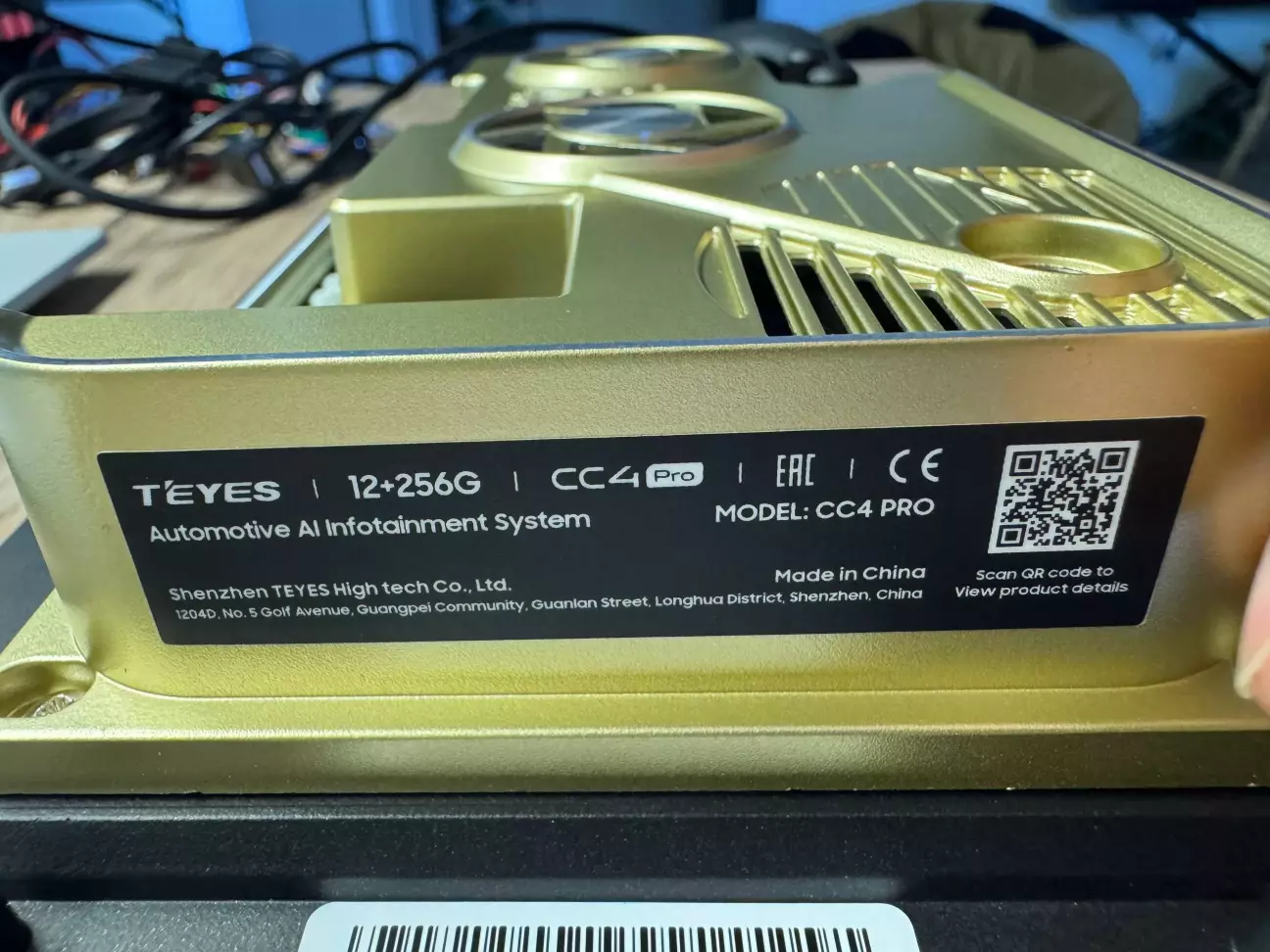

Стікер прикриємо, але опис є

Відкриваємо і тут прямо золото, з двома пропеляторами. Золото - це теж естетичний огразм в момент розпаковки, після встановлення його нікому і ніколи не буде видно, ну і чорний конверт, зразу видно, що ти купив дорогу весЧь. Пофарбовано, доречі, не порошком, звичайною фарбою, як слабенько тримається.

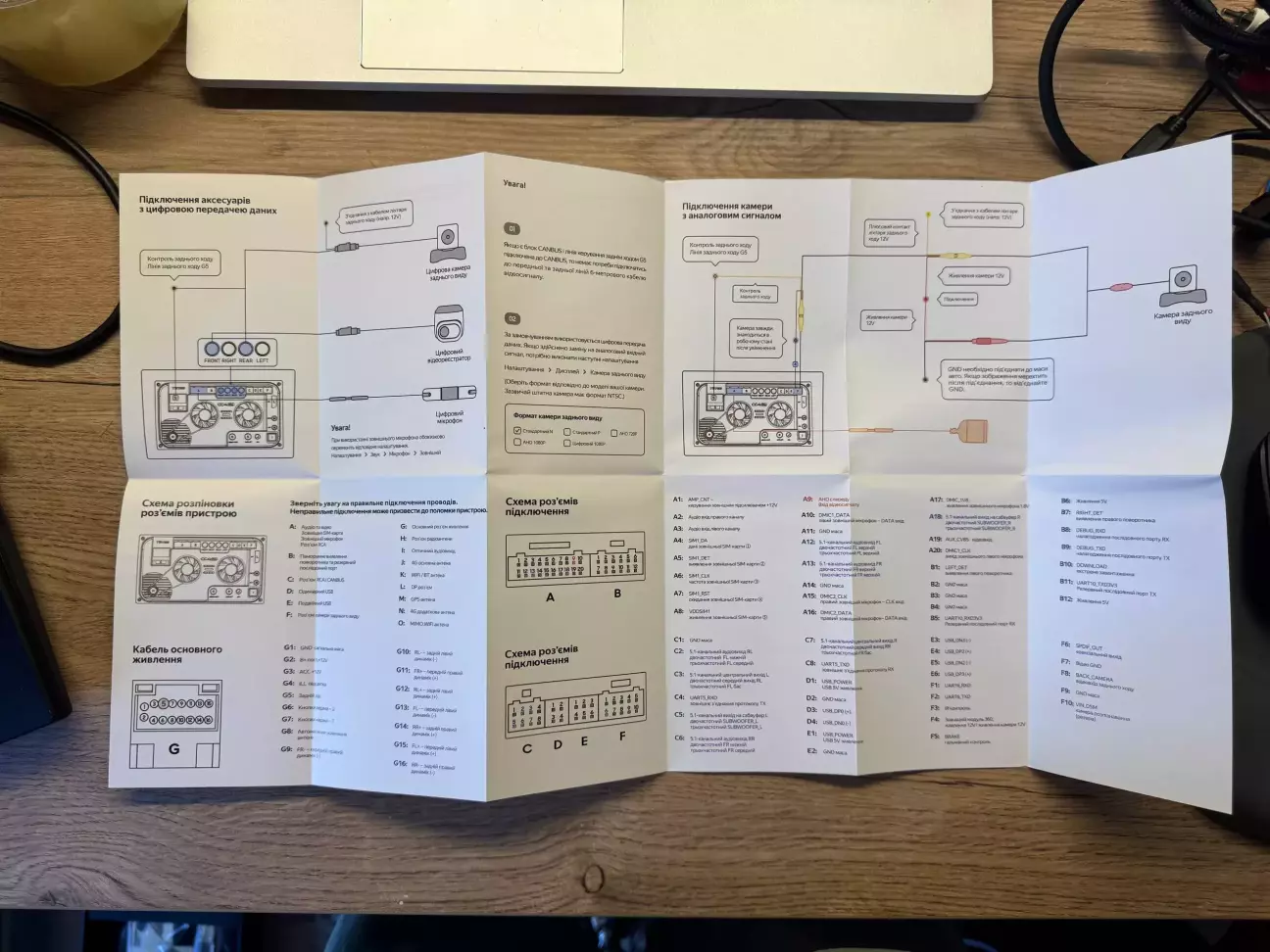

В конверті ціла серветка для протирання дисплея, картка і інструкція на велетенській сторінці, складена в багато разів. Також якщо ви купите версію з 360, там буде ще одна картка з кодом активації. В цьому пристрої за 360 не платили, він фізично присутній, але не працює, бо неактивований. Ось так, хочеш 360 - купи код.

Для установщика - нормально все розписано.

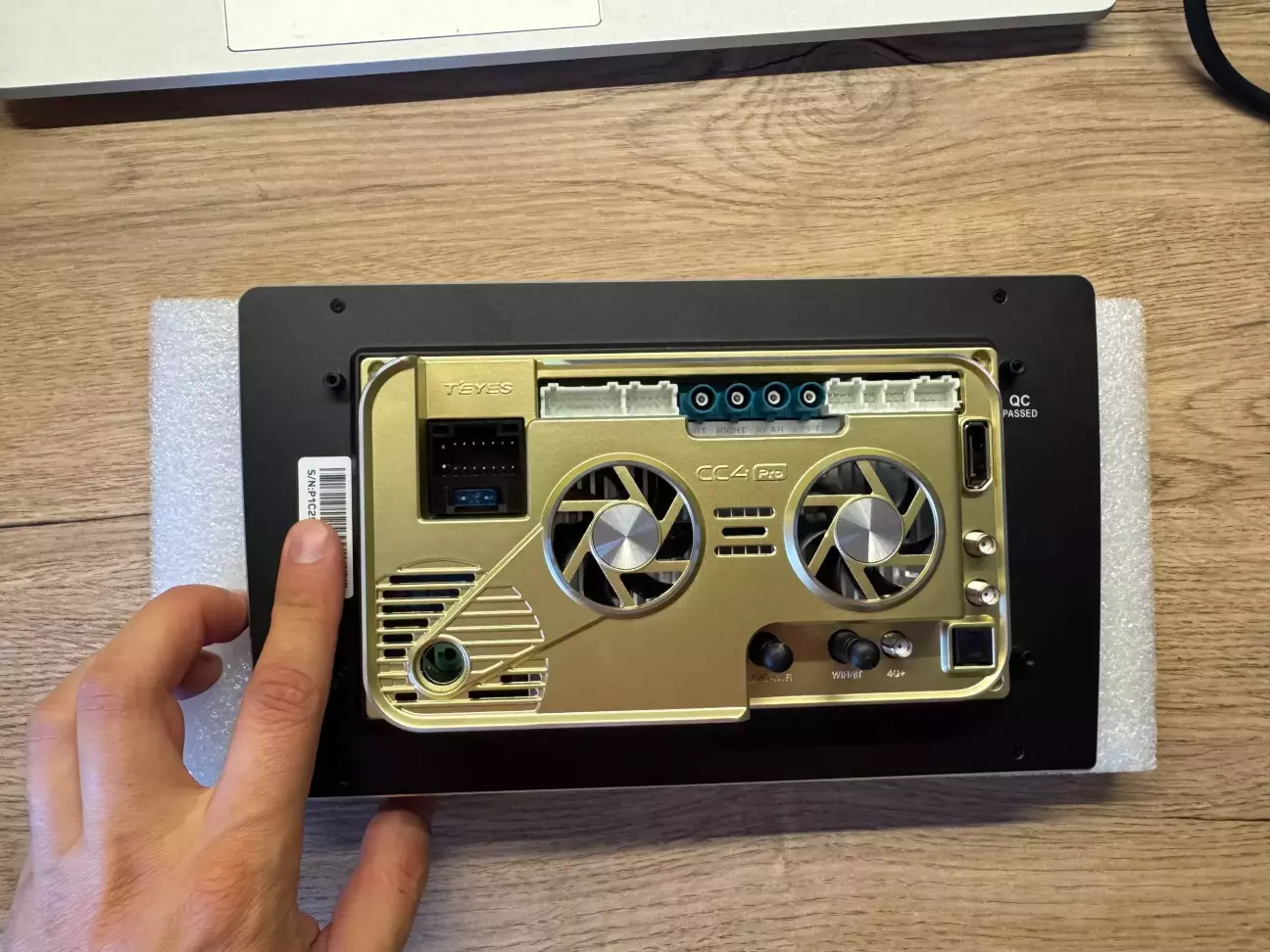

Починаємо дивитися на пристрій. Два вентилятори тут не треба, от не треба і все, вистачить і одного, та і якщо без них, теж не перегріється. Type-C не завезено, є DisplayPort, що характерно для пристроїв на Snapdragon. Подивіться мій блог тут і тут. Останнє посилання запам'ятайте - воно нам ще згодиться.

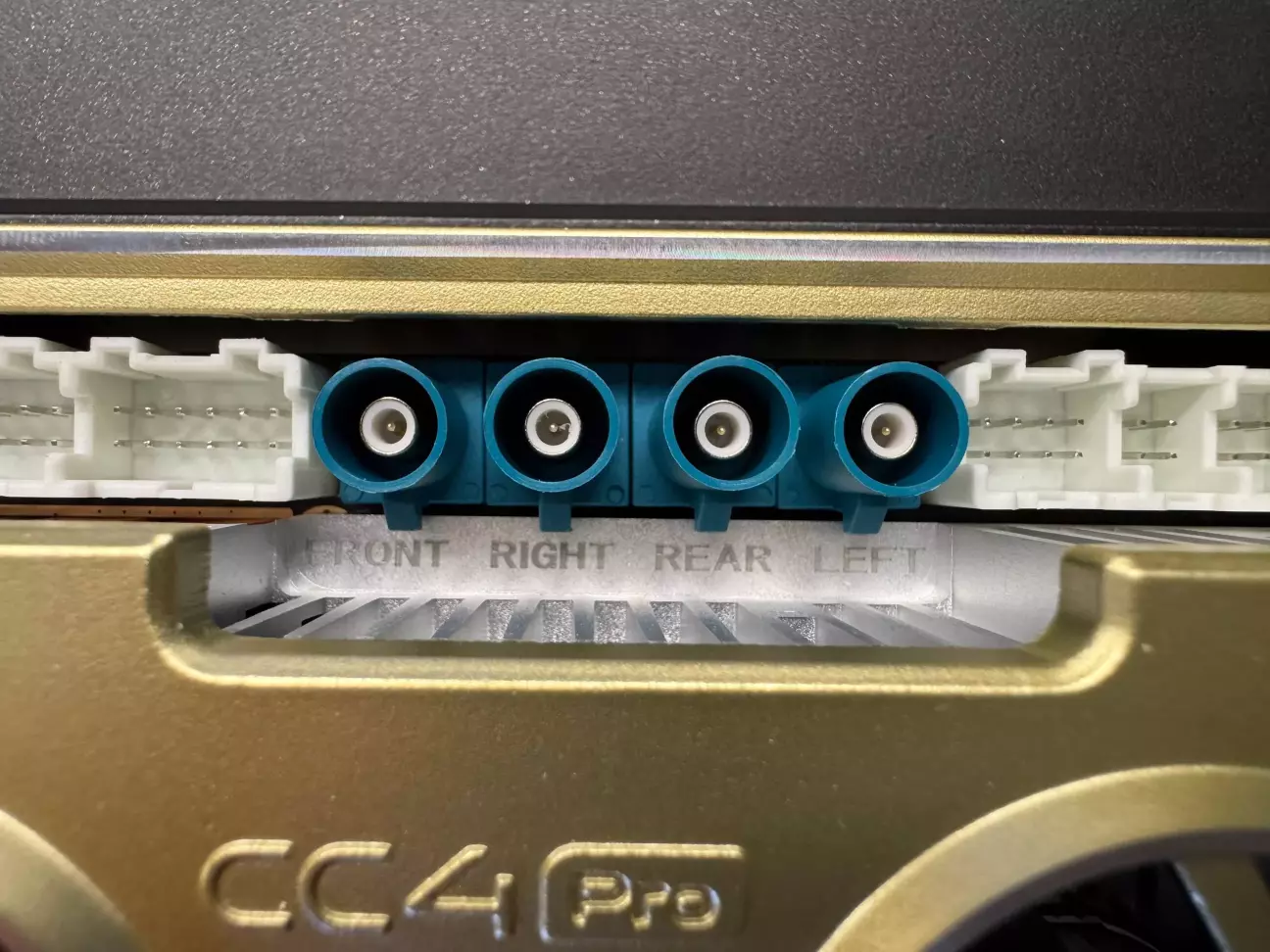

Особливо мене порадували 4 FAKRA - це типу входи для цифрових камер 360. Наскільки вони реально цифрові - я не знаю, але те, маркетологи тут теж зробили не як скрізь - це факт. Чи працюватимуть AHD камери точно не знаю, але думаю, що так.

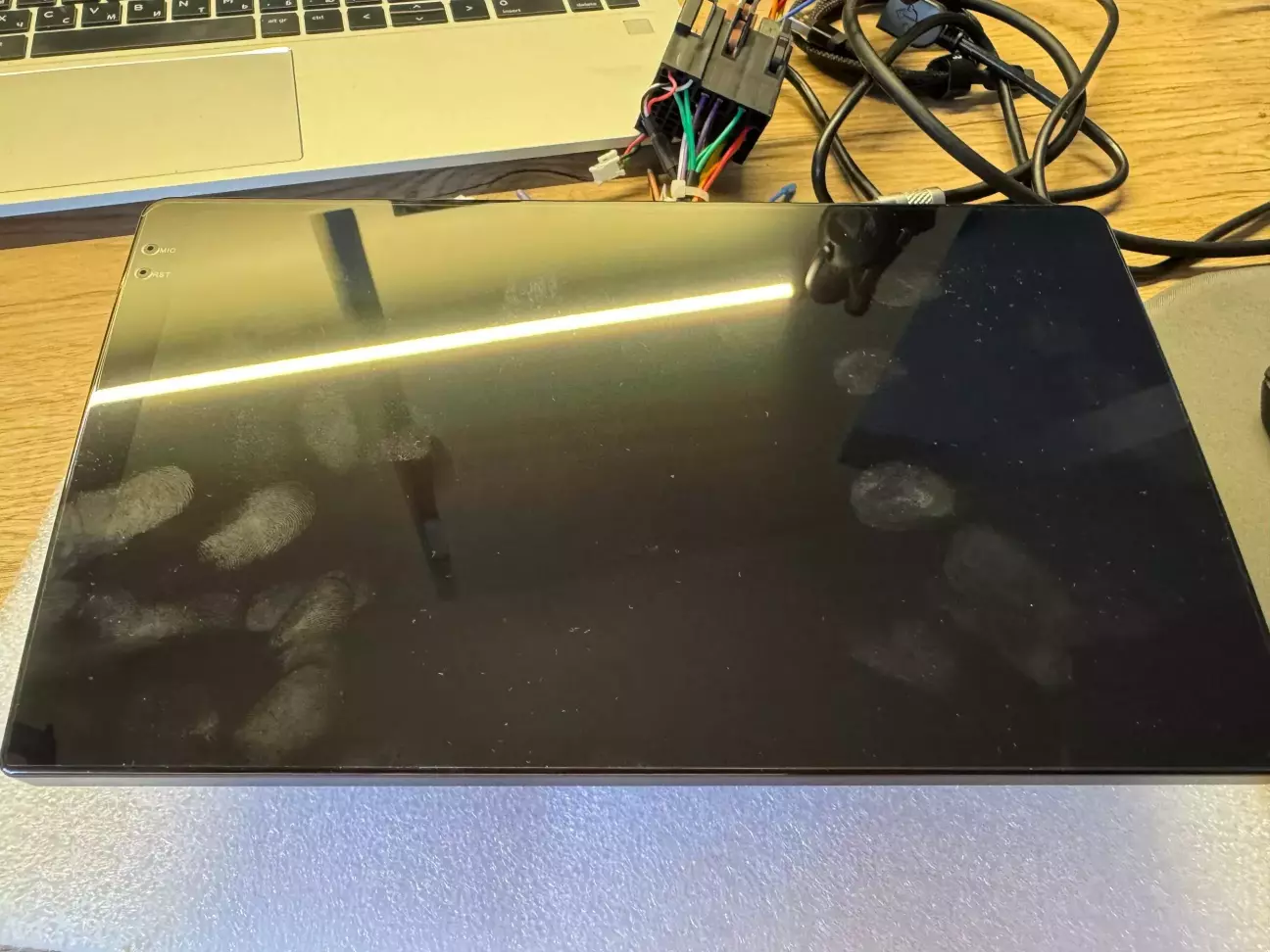

Дисплей з цієї сторони звичайний QLED 2000*1200 без повітря між тачем і матрицею. Я такі показував не раз. Так само немає ніякої олеофобки, тому серветка в комплекті в самий раз. Пальці не всі мої, раптом що, чому її до мене вертіли, розкажу пізніше, як, власне, і про причину, чого вона до мене доїхала. Між іншим, пальці на транспортувальній плівці, на склі їх менше лишається, але більшість користувачів ту плівку не знімає, так до мене магнітоли і приїздять з затертими плівками, під котрими міцне і якісне скло, котре має менше бліків, коли на ньому немає плівки.

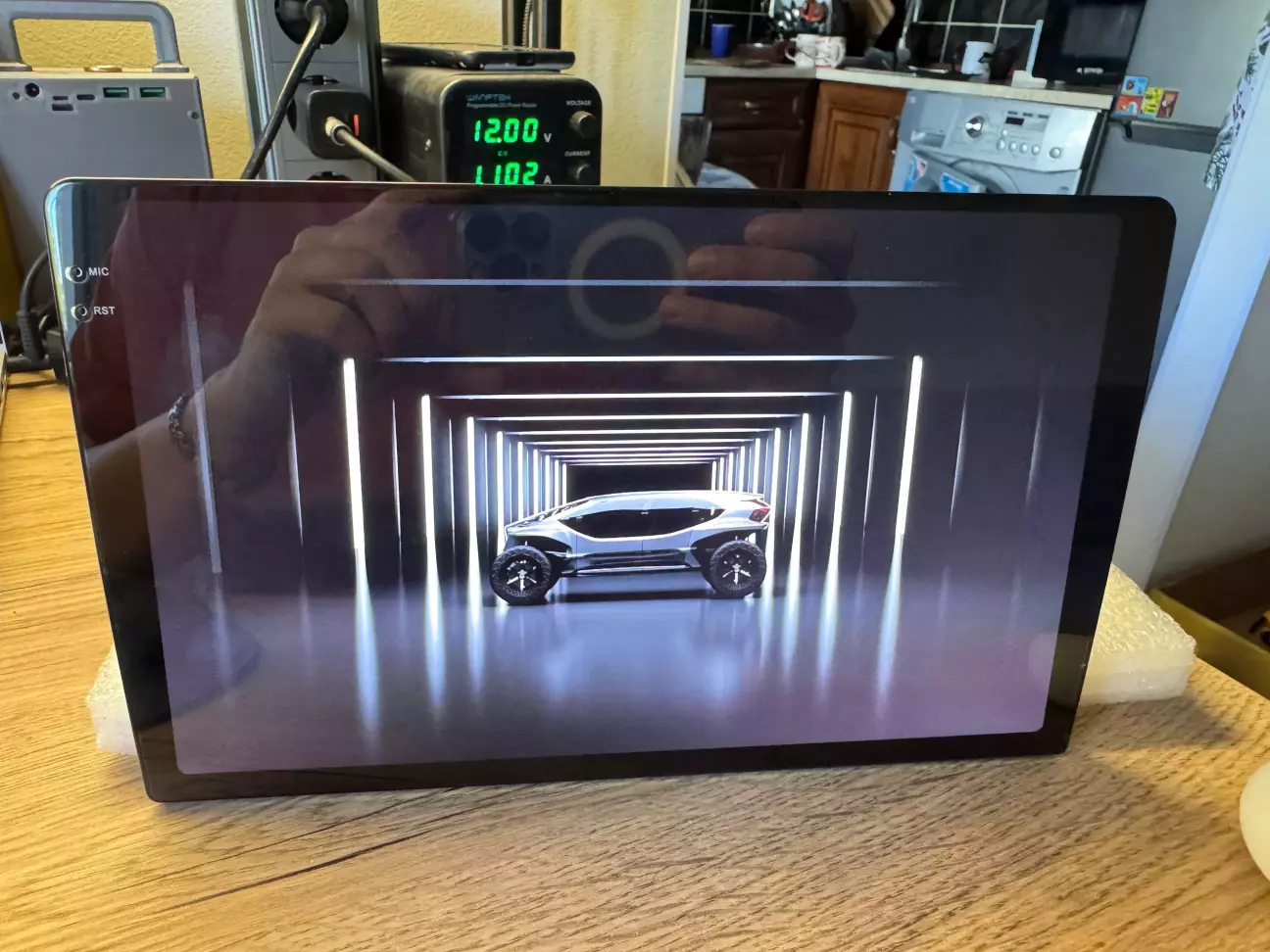

Вмикаємо

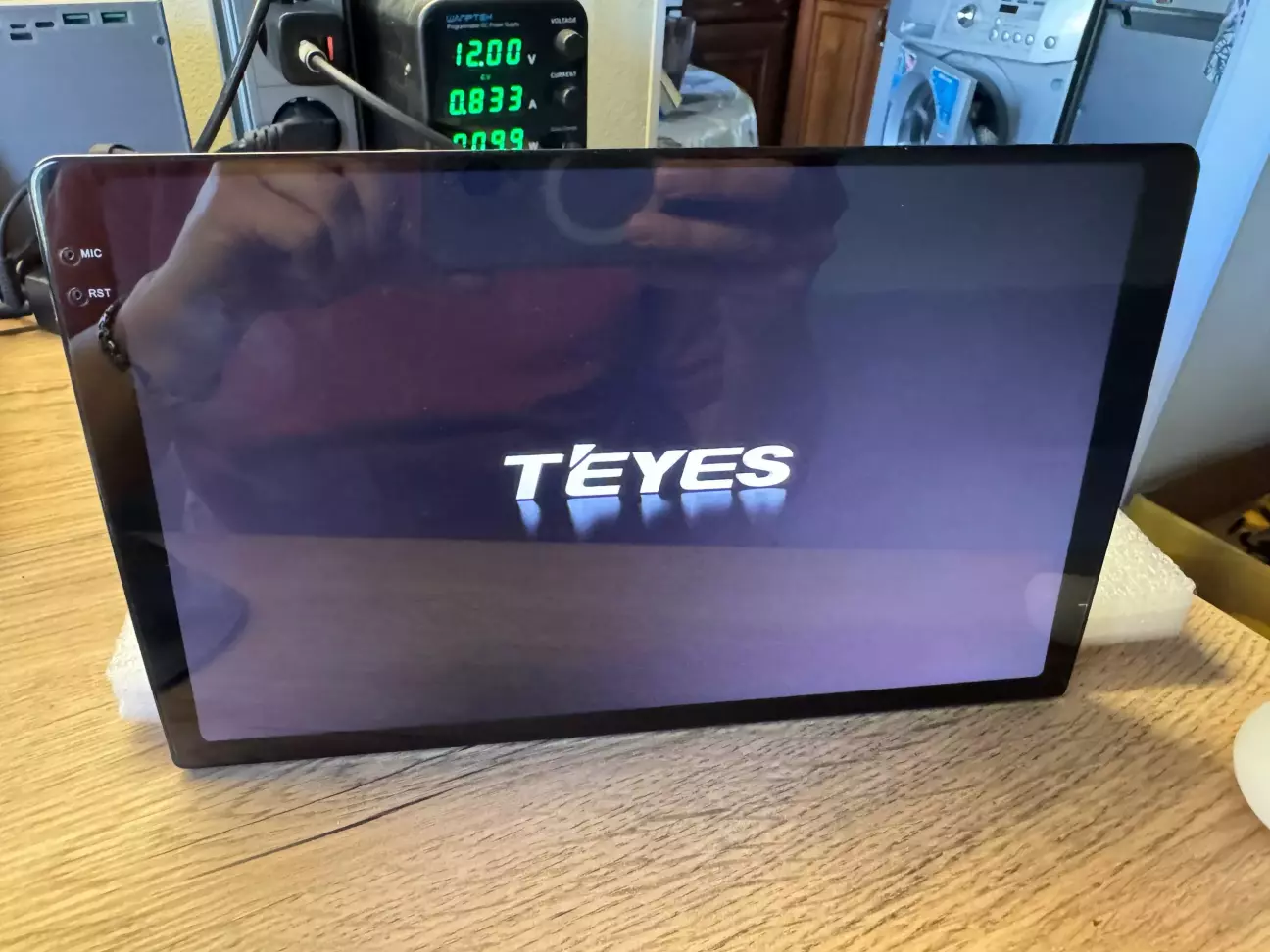

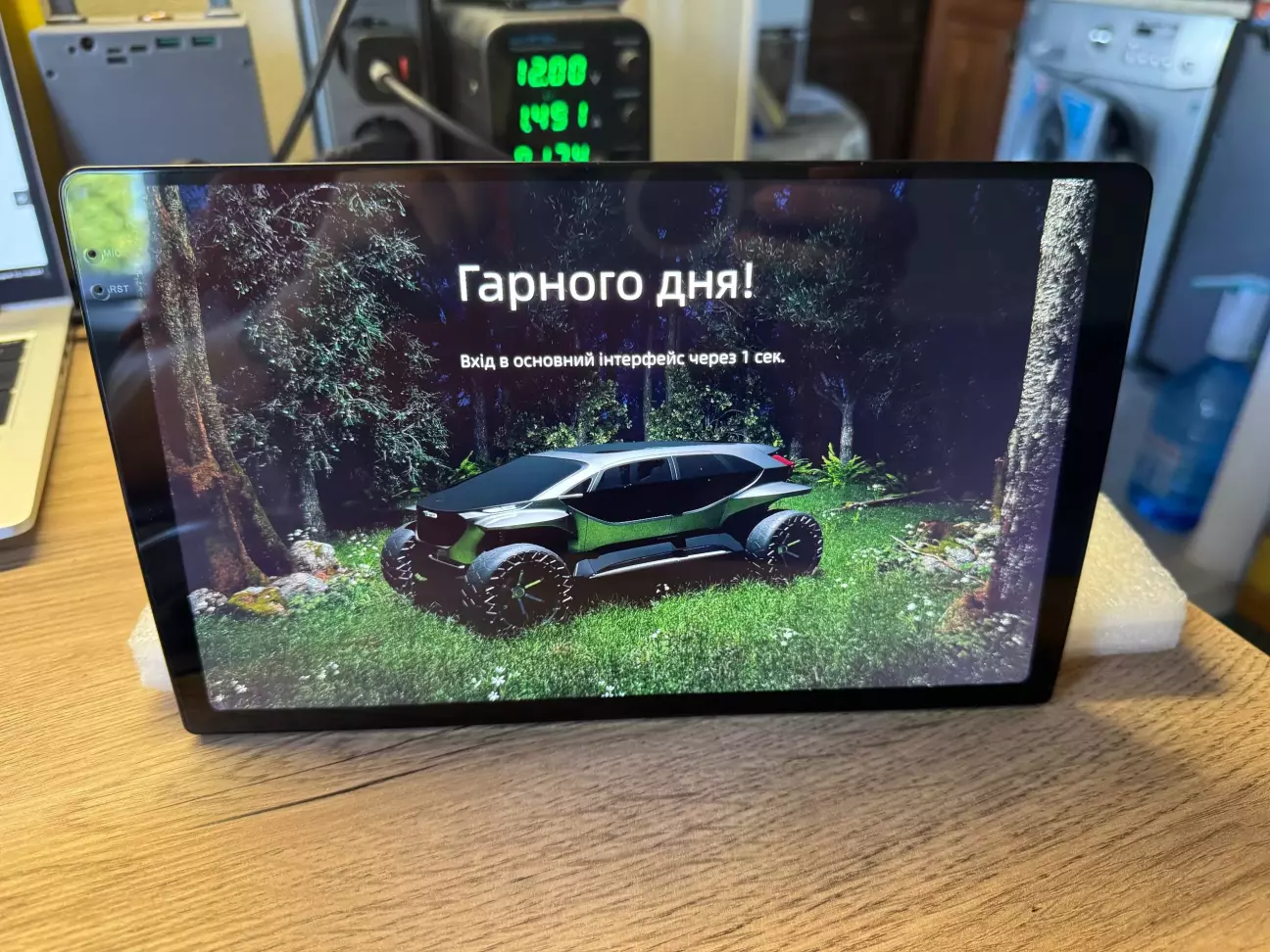

Анімація як на Teyes Lux One

І оце прям треш, воно ще й робобабним голосом це говорить. Думаю, можна вимкнути, але це ж не мій пристрій, тому отаке.

По часу завантаження - однозначно FYT UIS7870SC @Uns8ted стартує швидше. Чому? Бо в нього немає оцих свистоперділок, що поки всі пройдуть, так вже й компресор накачав фреон і в салон холод іде в літню спеку.

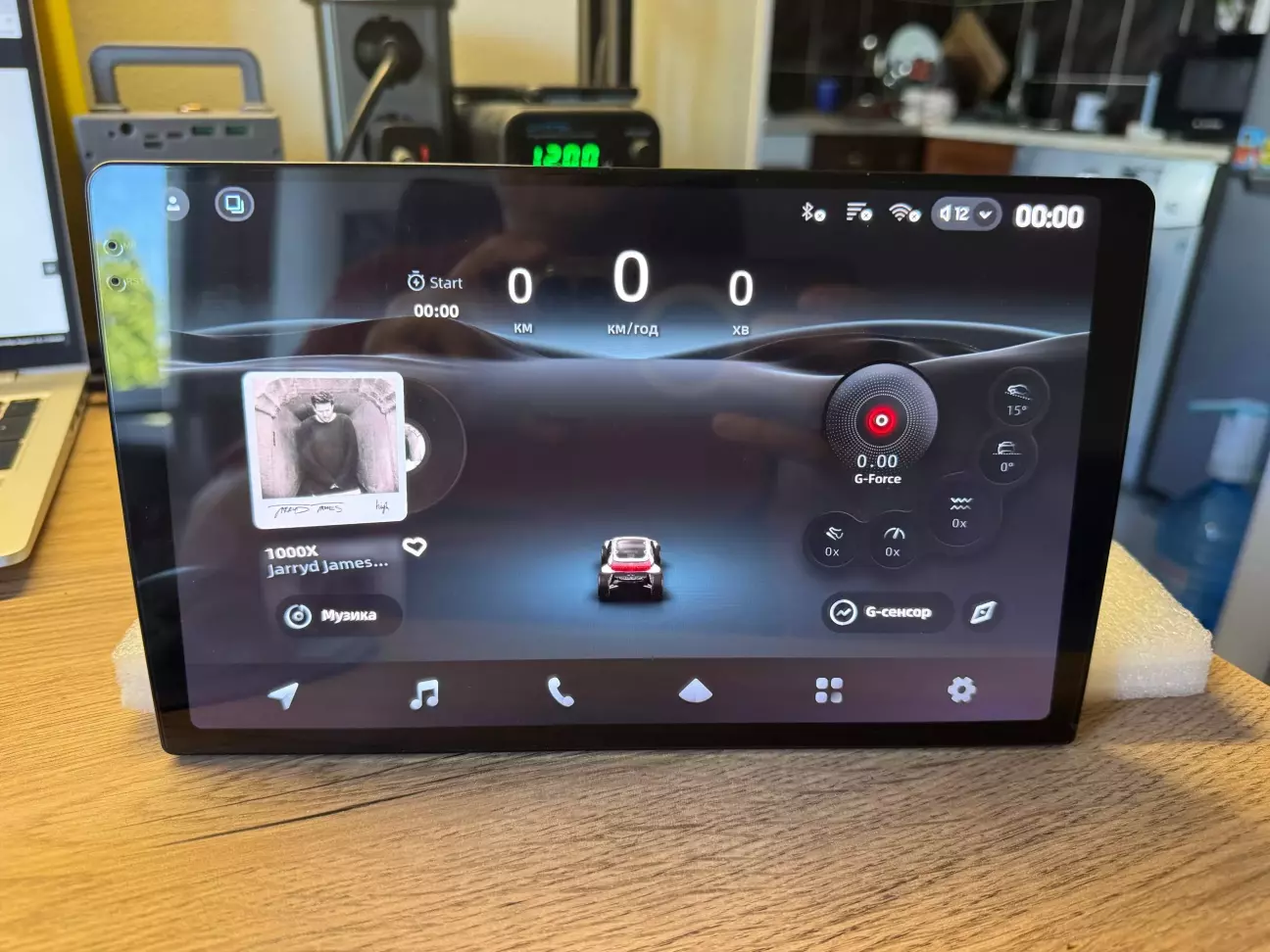

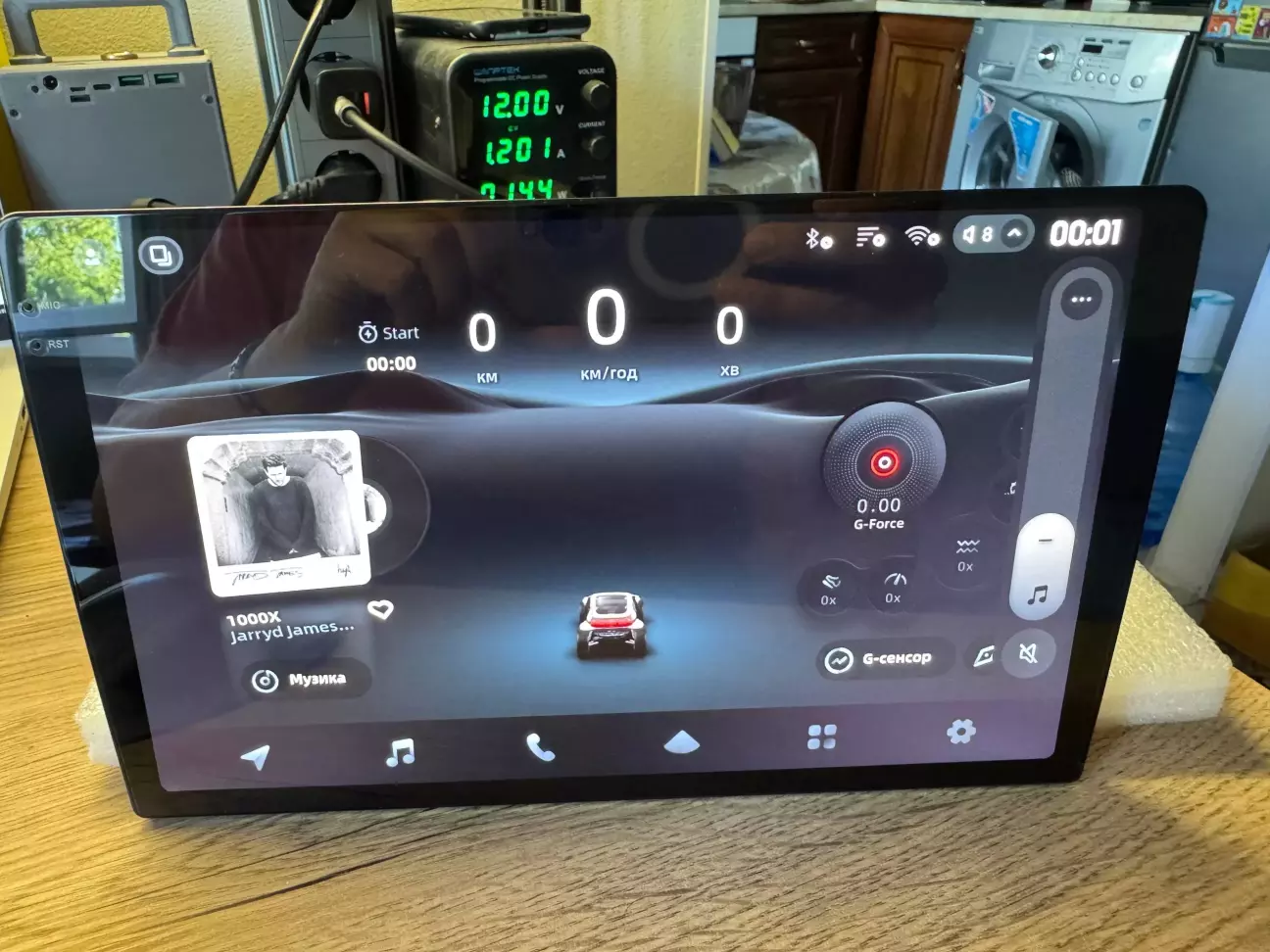

Інтерфейс приємний.

Регулювання звуку красиве і зручне.

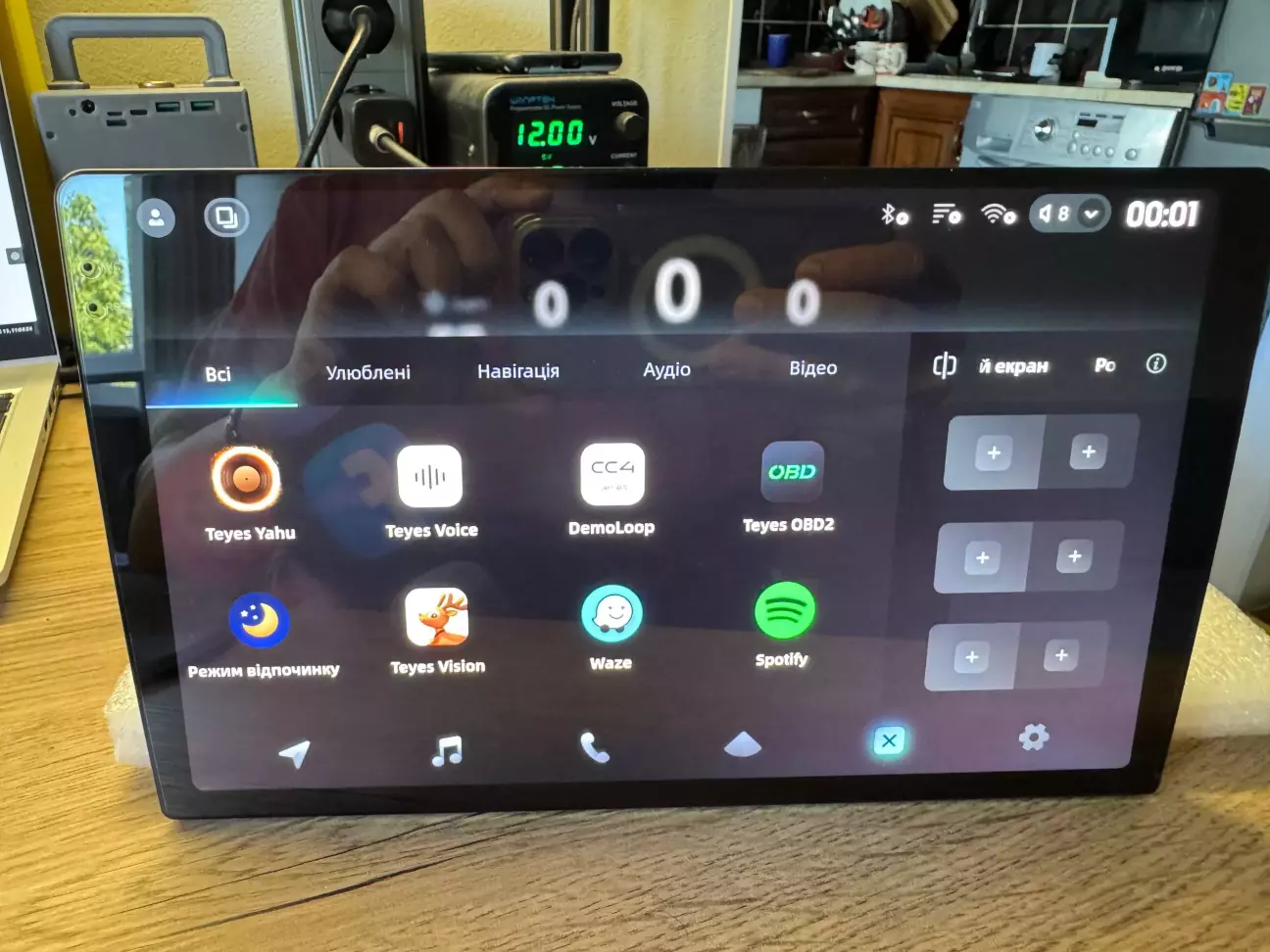

Додатки можна зручно посортувати.

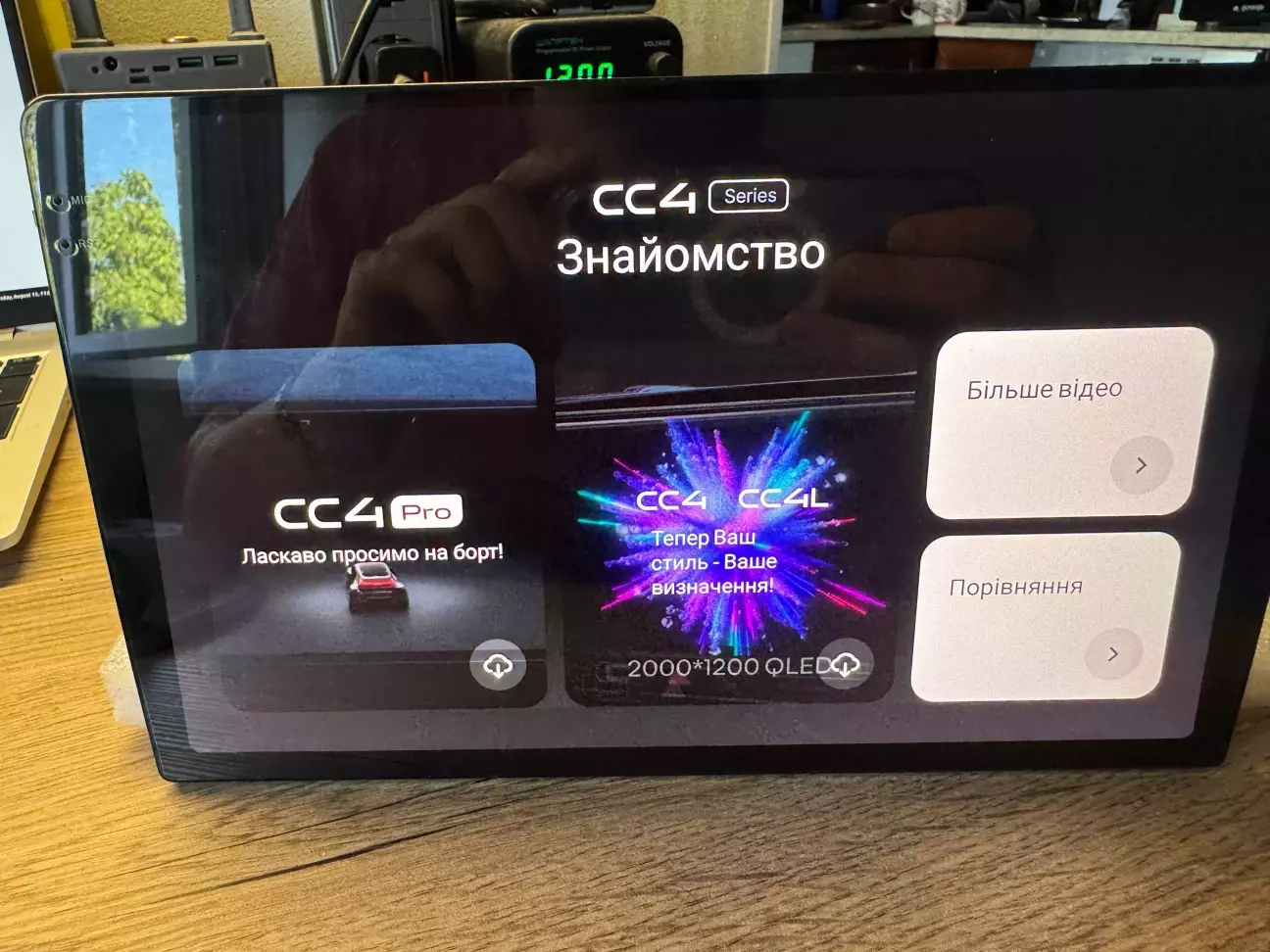

Цілий посібник по знайомству є

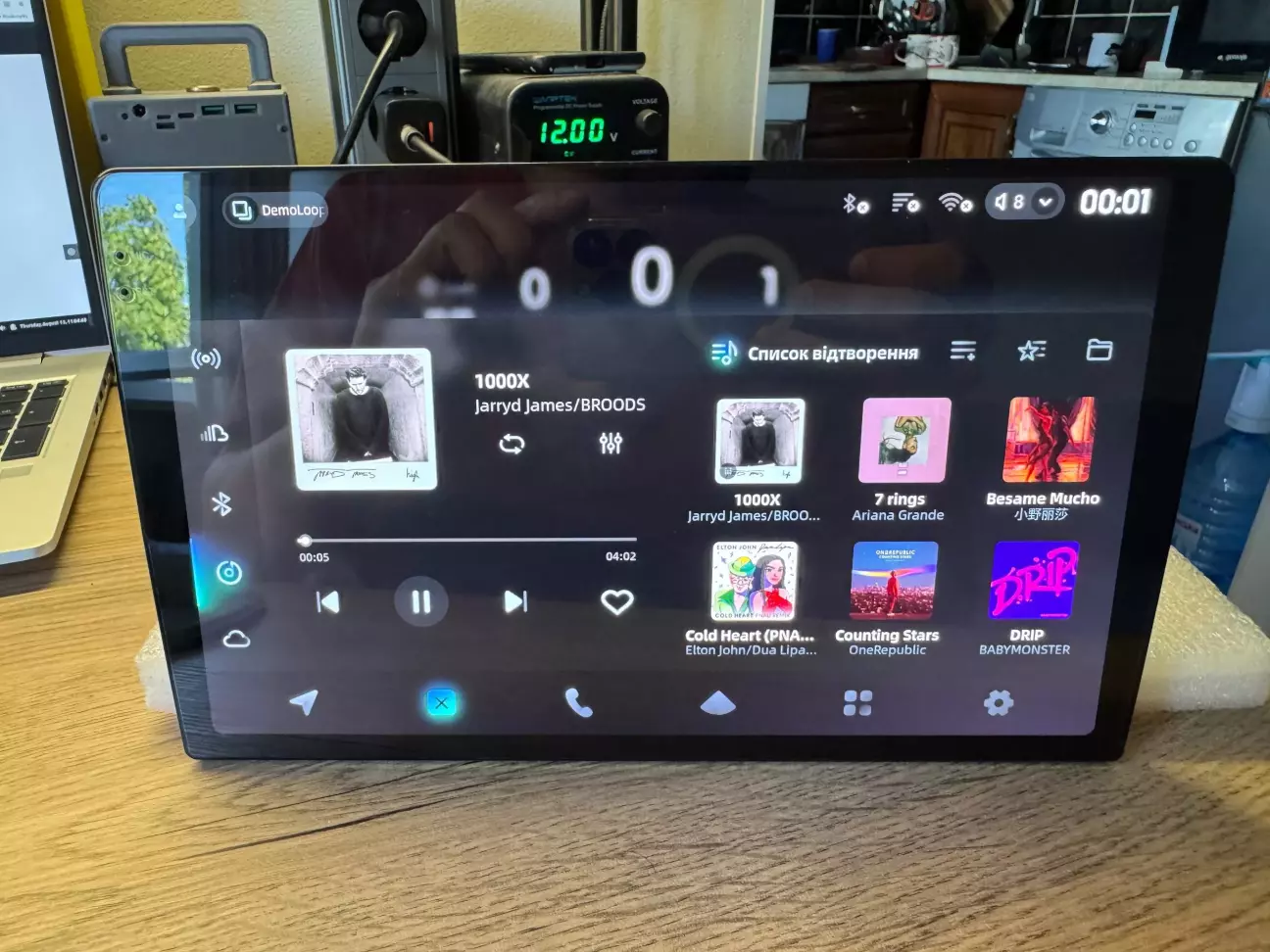

Плеєр виглядає ось так

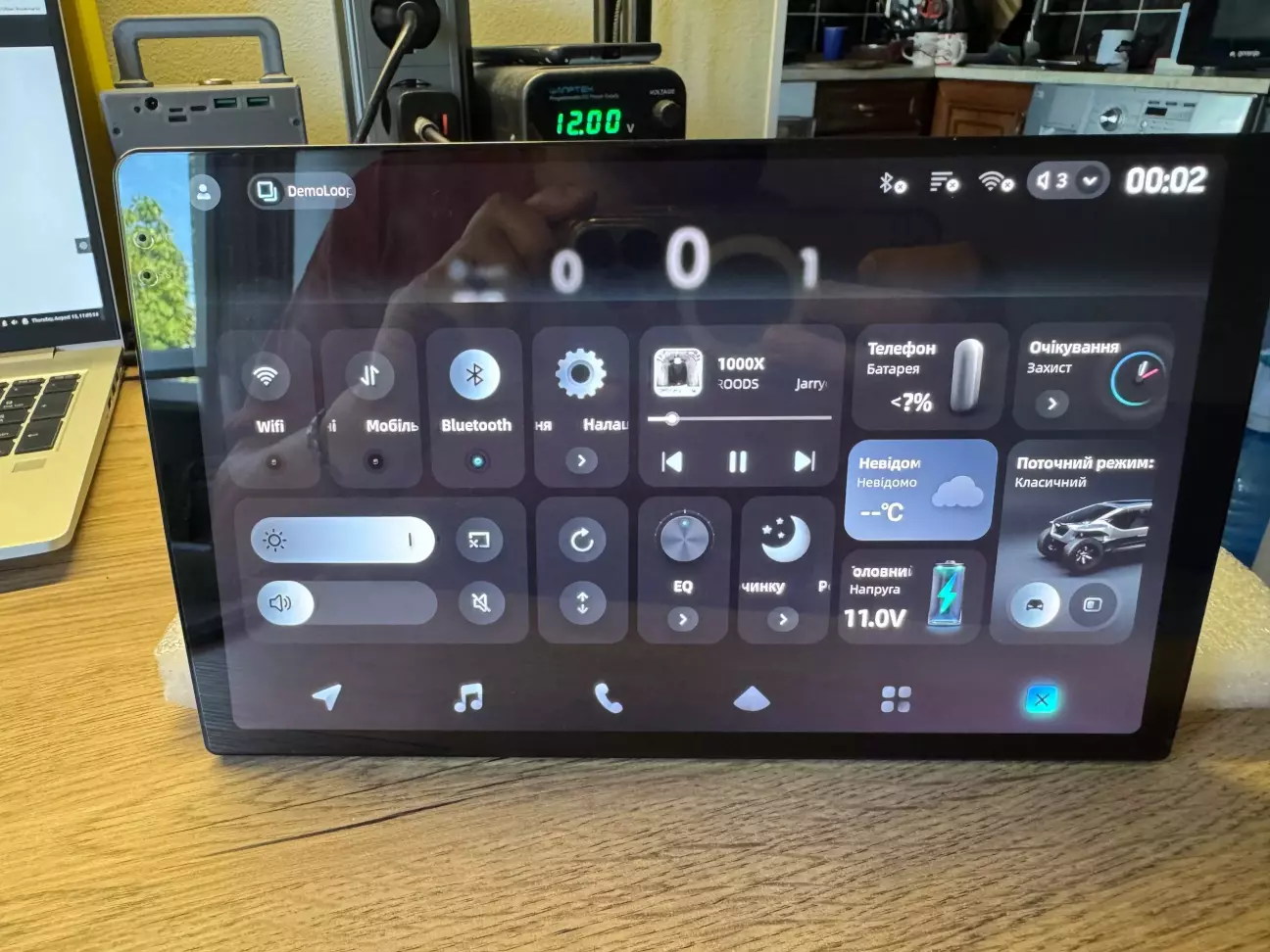

В шторці центр управління польотами і як на мене - дуже переобтяжено кнопками.

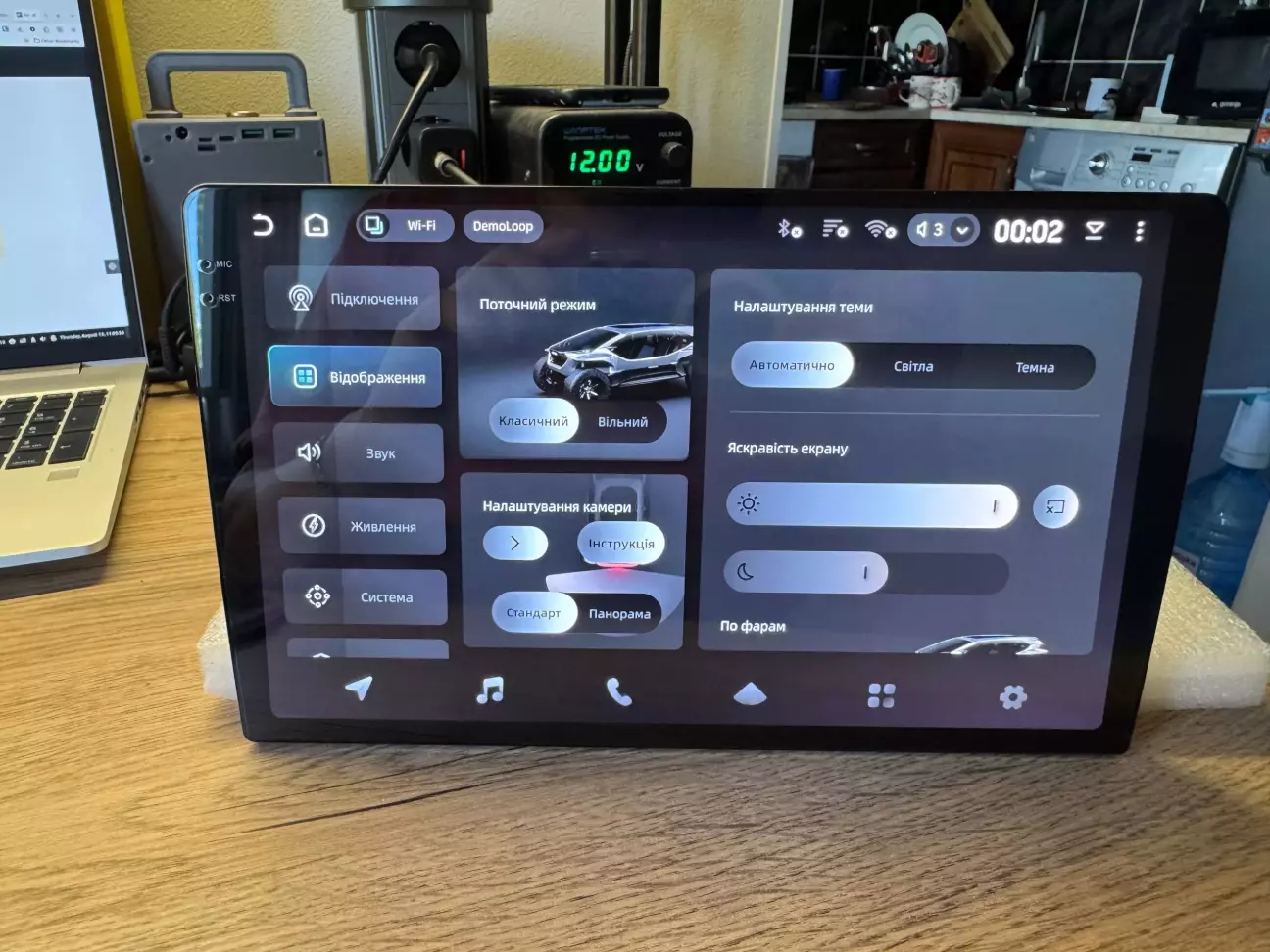

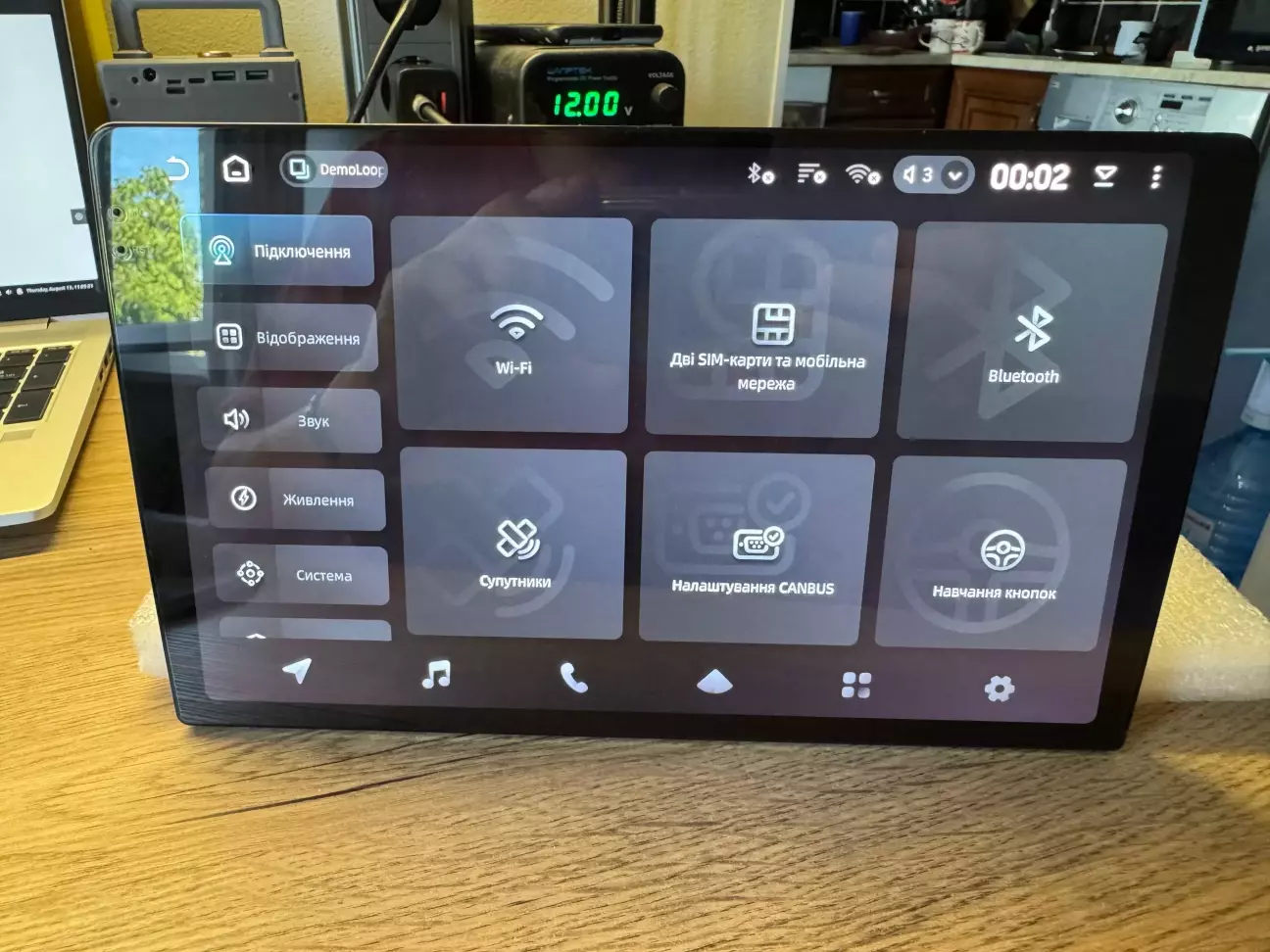

Ліземо трошки в налаштування

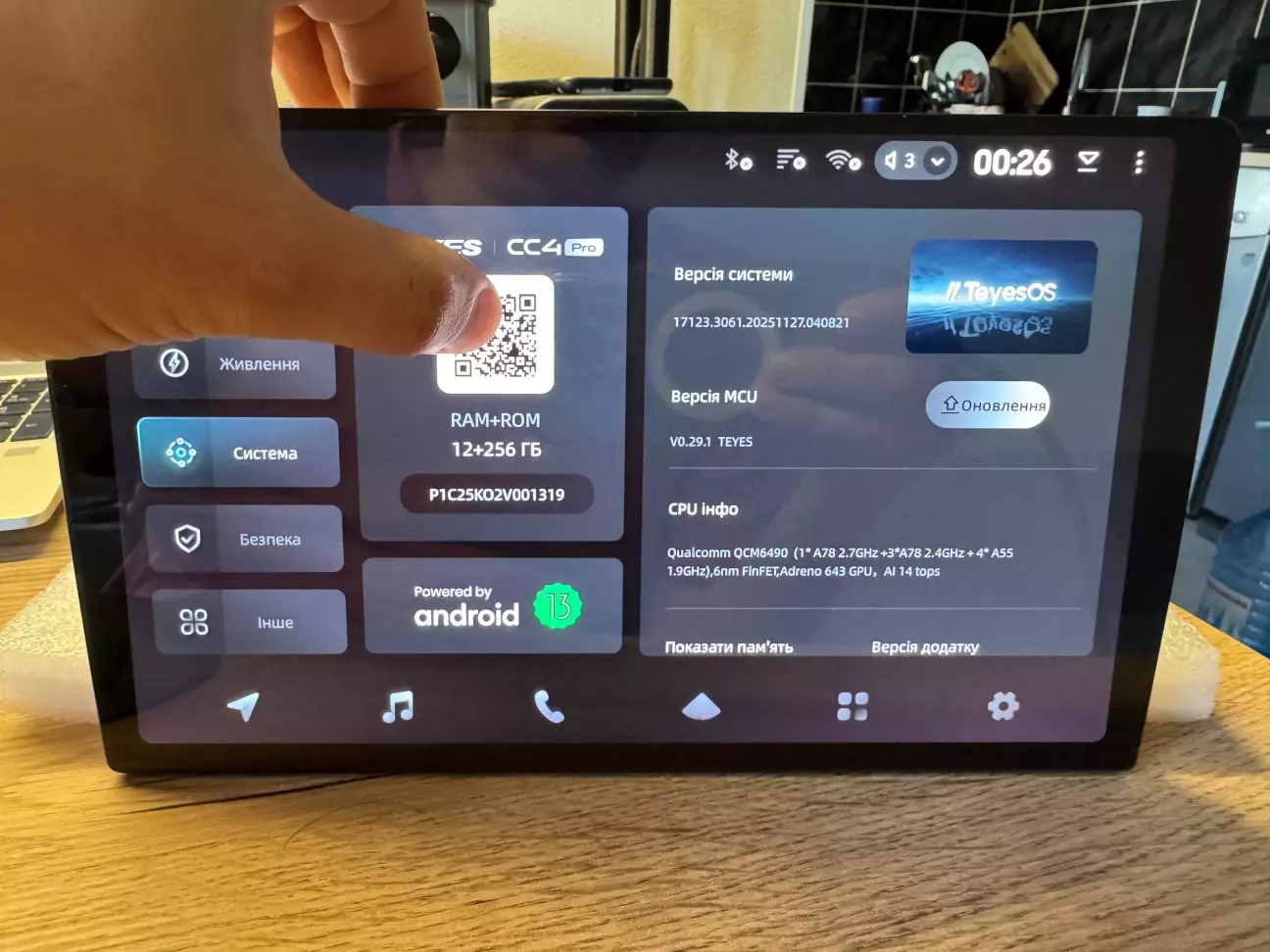

Про систему інформація тут, QR трошки прикрию.

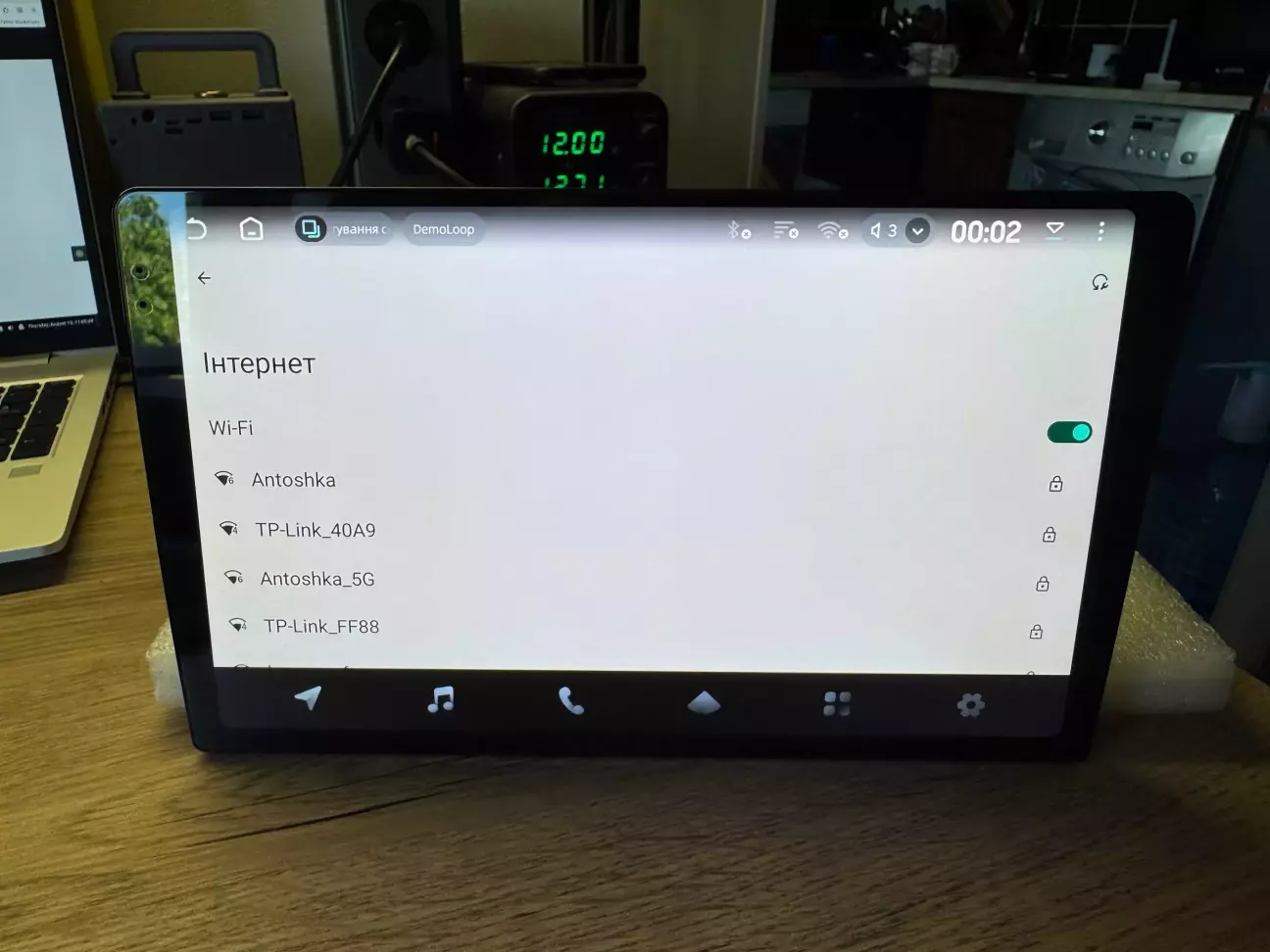

За красивим меню періодично видно стандартний андроїд, ну лінь було це переробляти, бува.

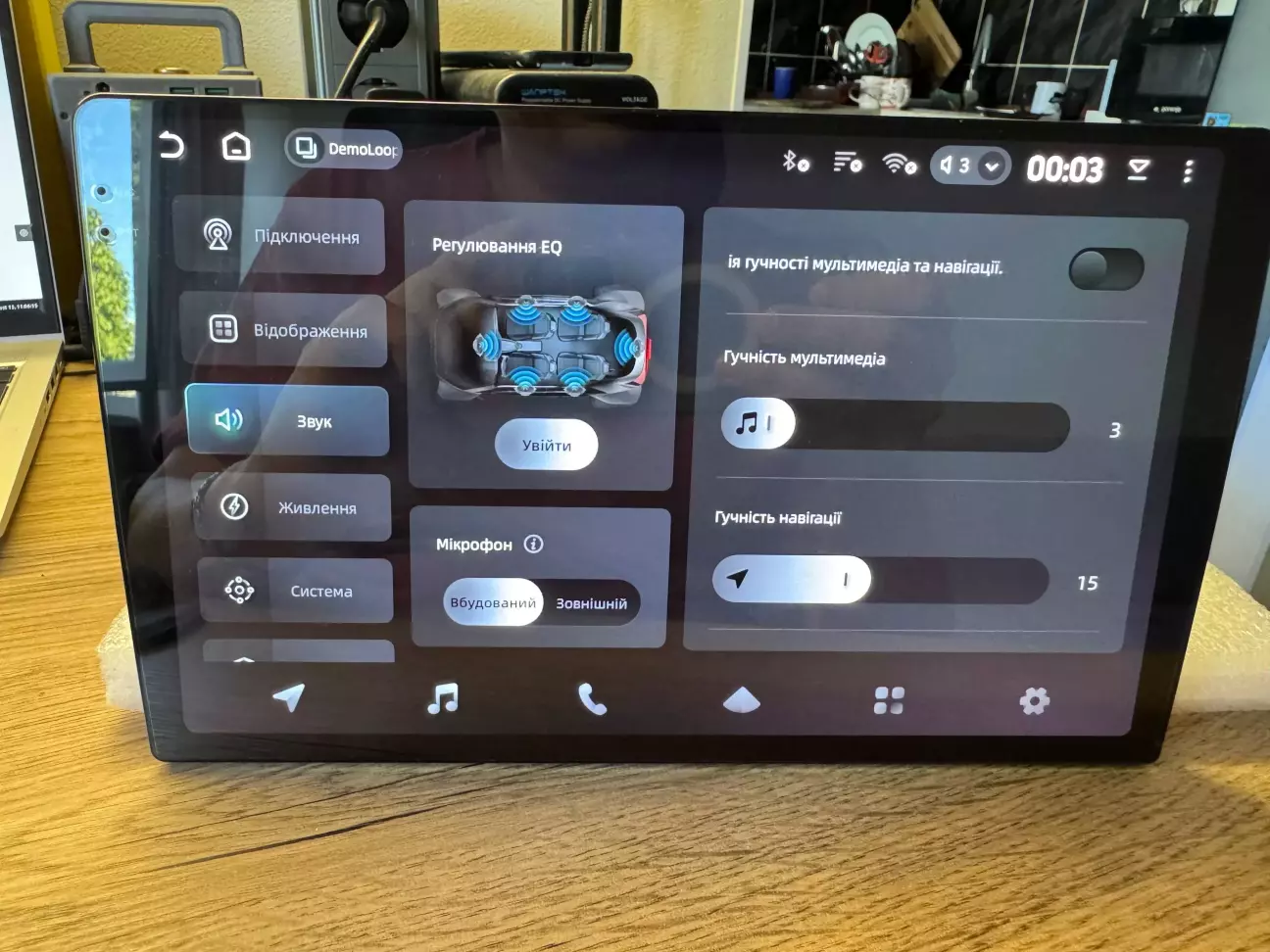

Звук базово ось так можна підрегулювати.

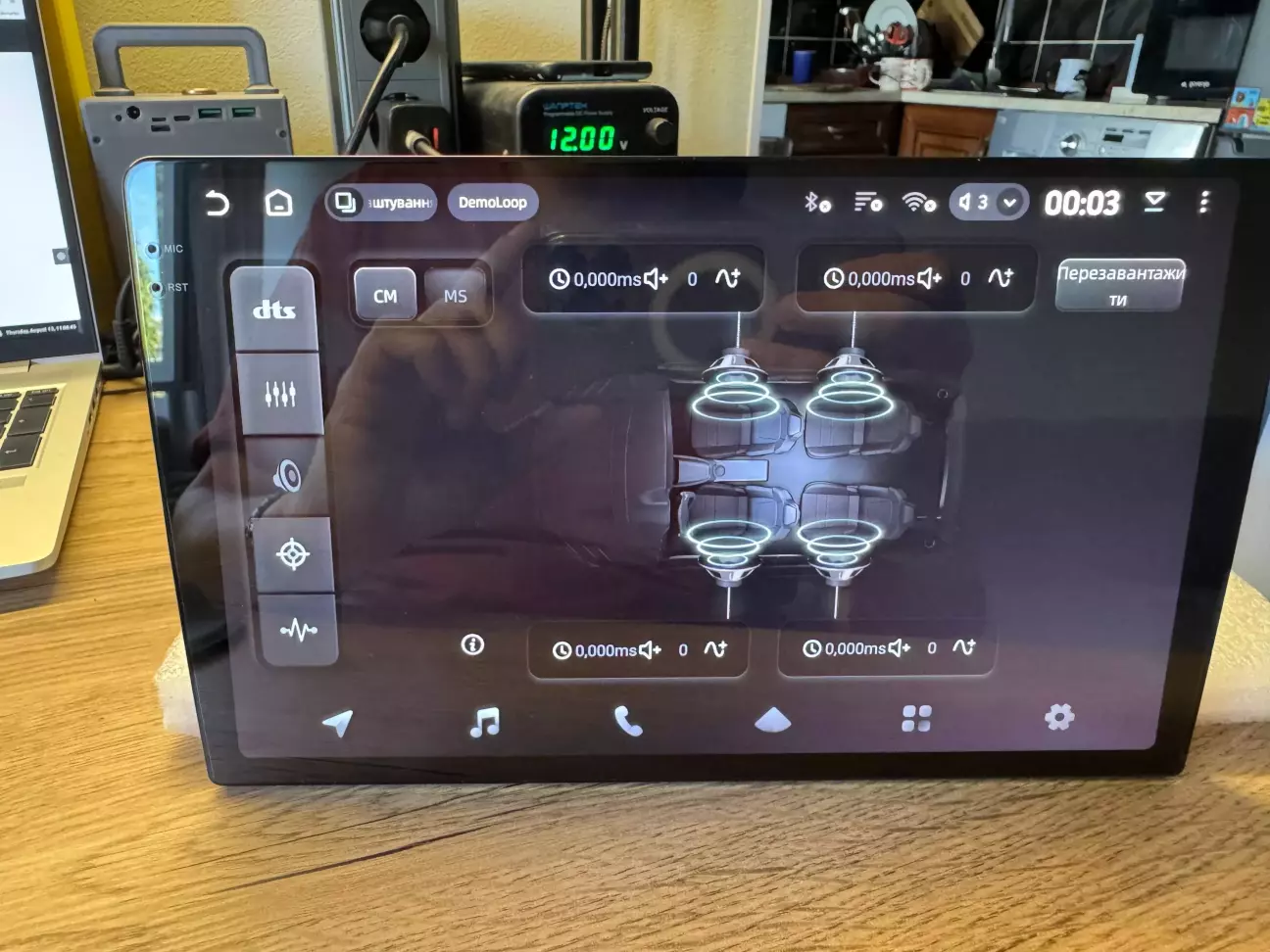

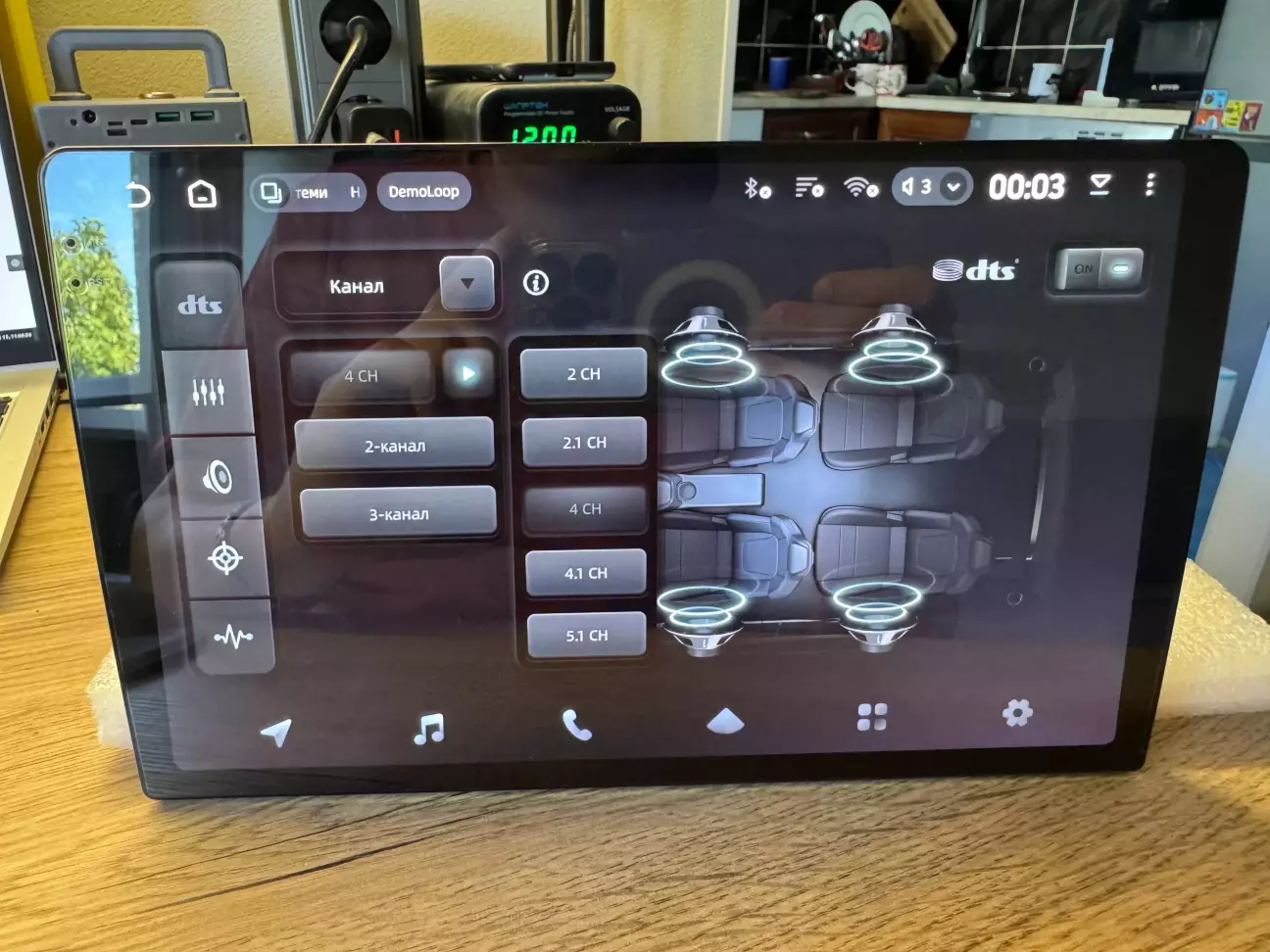

А якщо не базово, то тут є все. Вибираєш яка система в тебе буде, звісно, це має сенс з зовнішніми підсилювачами, внутрішнй дає 4 класичні канали як на всіх магнітолах починаючи від 800 грн.

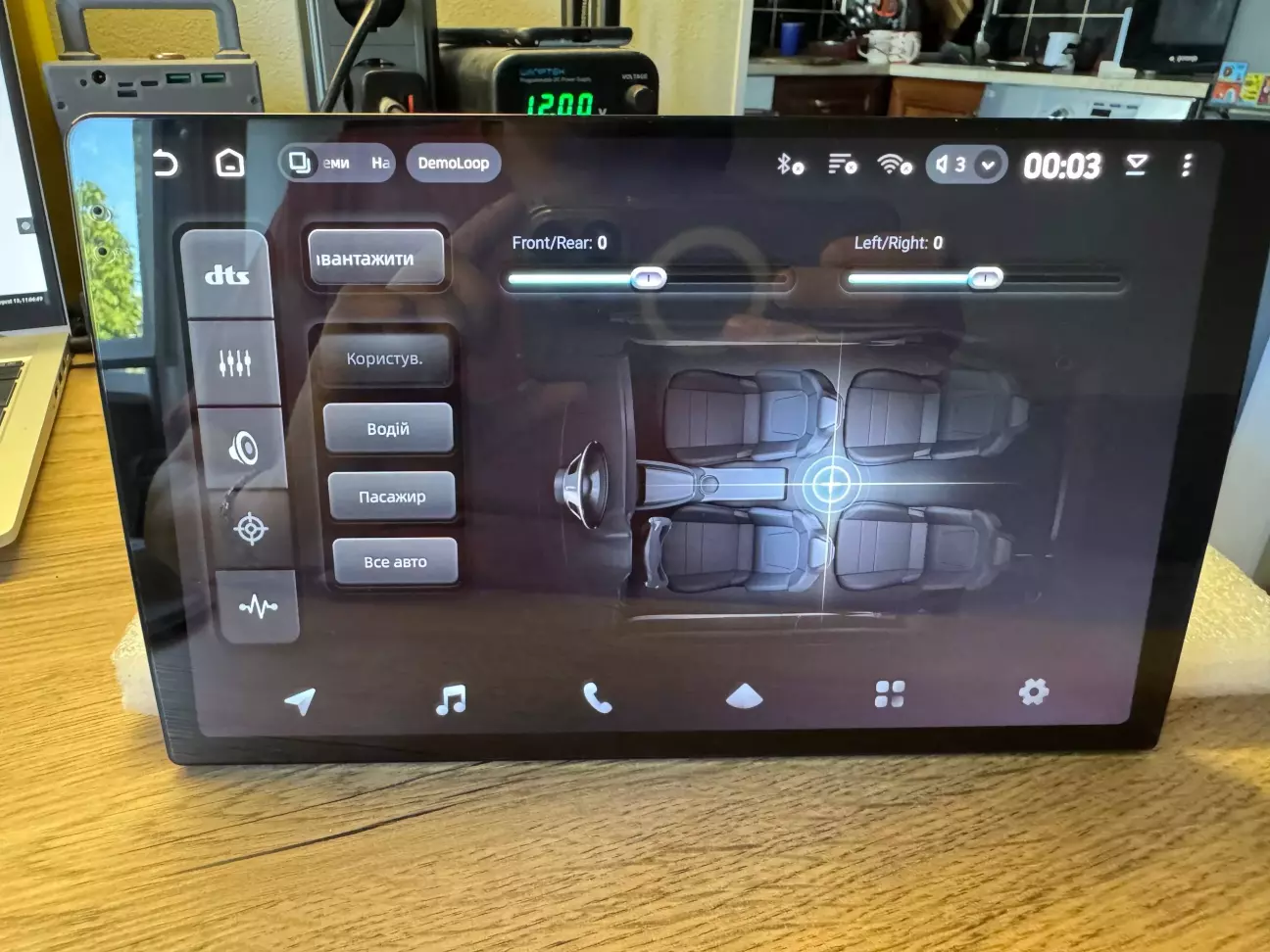

Баланс

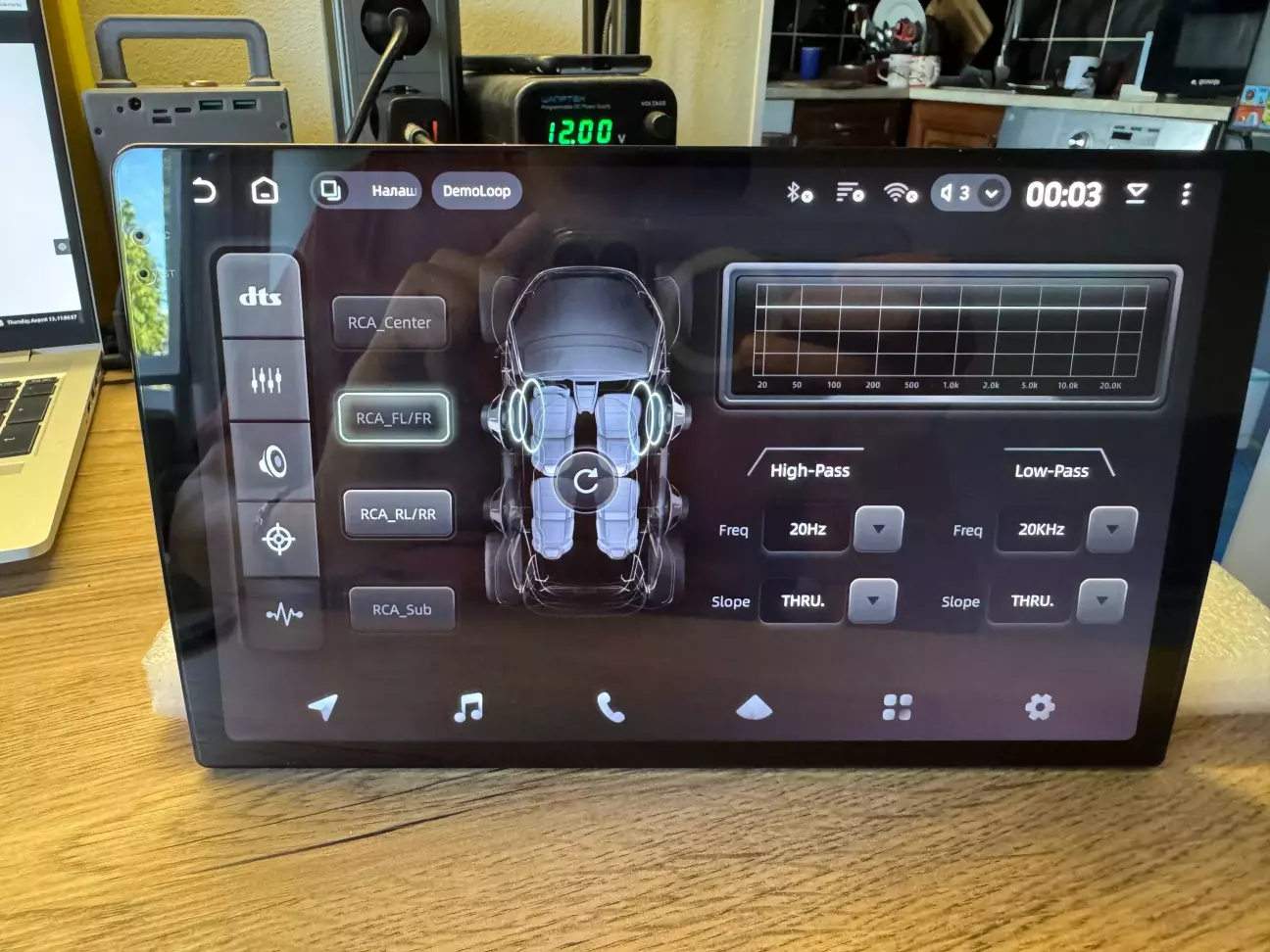

Зрізи і так далі. Глибоко не закопуюсь в це, бо фоток багато, а ми ще її і розберемо, і подивимось всередину.

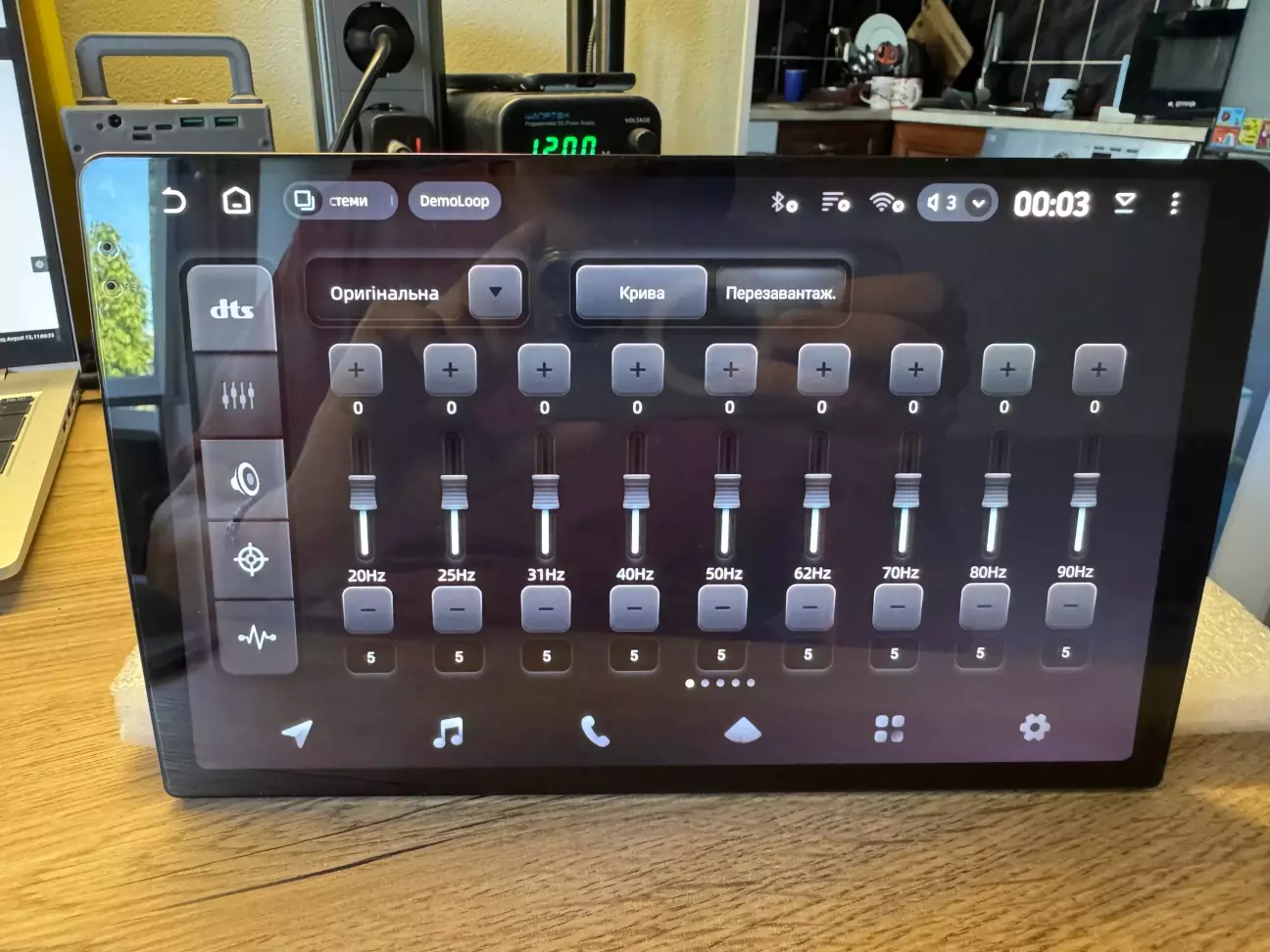

Еквалайзер 5 сторінок по 9 смуг.

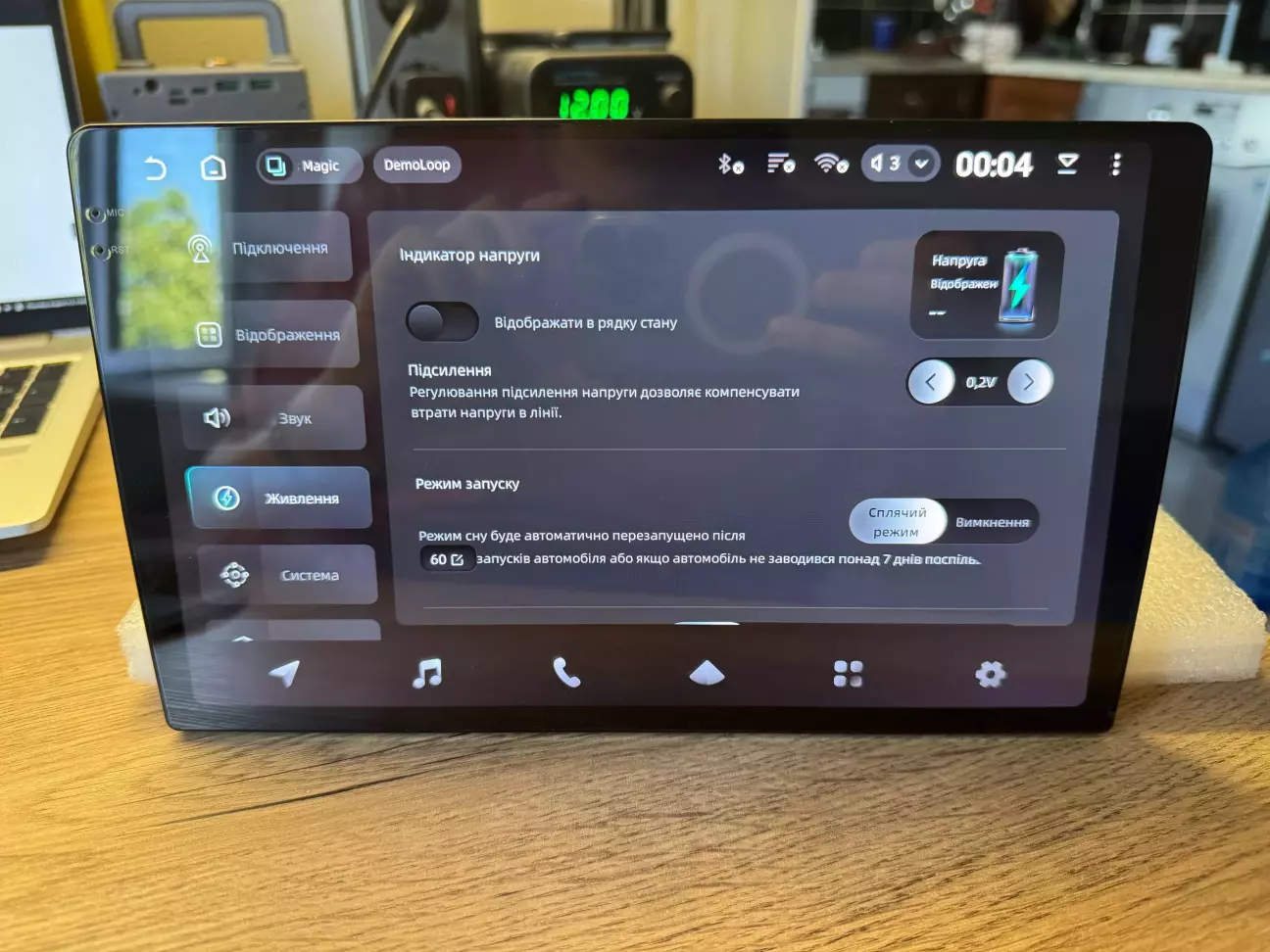

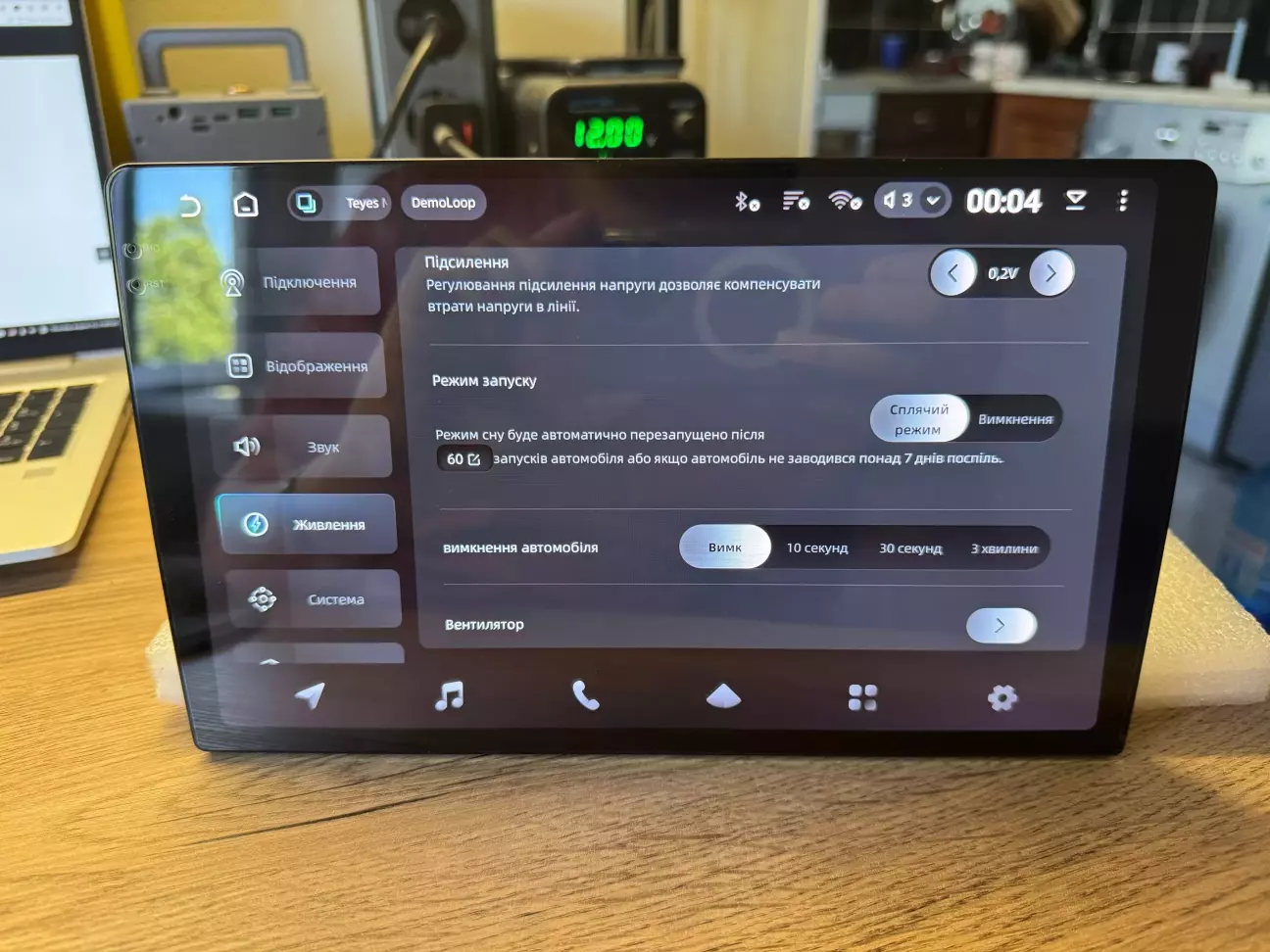

Дуже гнучкі налаштування режиму сну

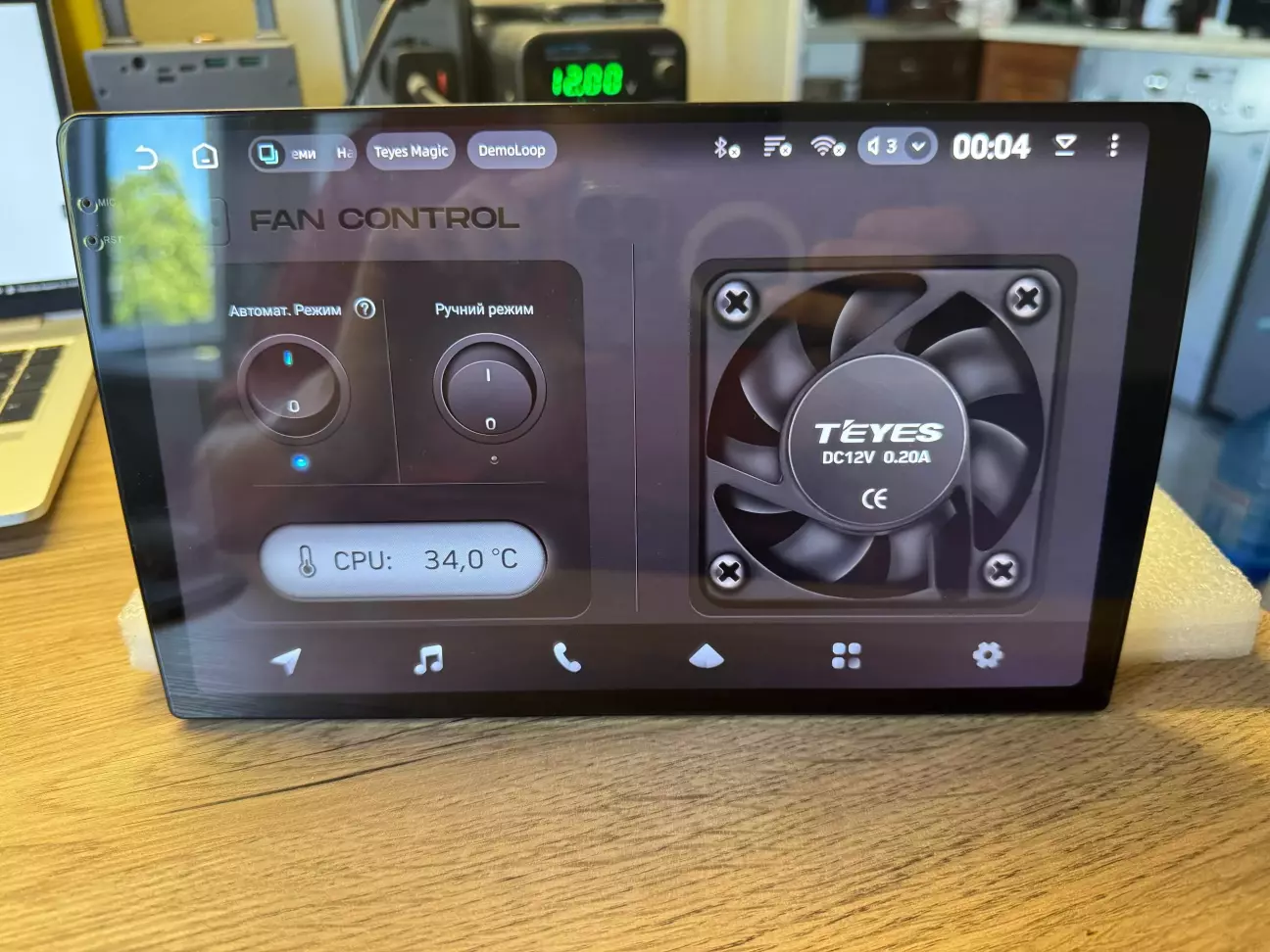

Керування вентиляторами (чомусь в додатку він 1, просто вони запаралелені, анамалювати сюди картинку золоту з двома - дорого).

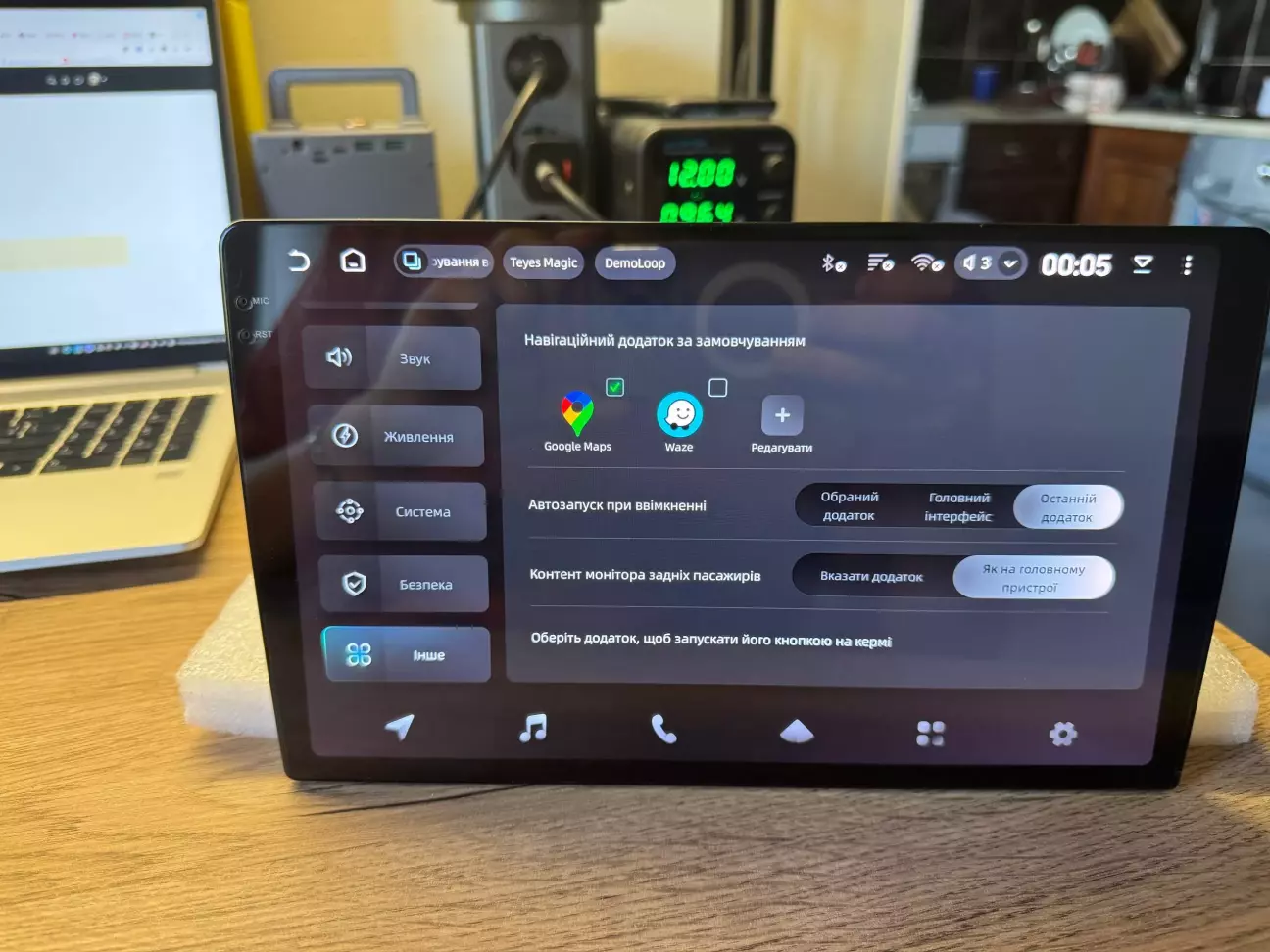

Навігація по замовчуванню і таке інше, зроблено досить інтуїтивно і продумано.

А от на камерах треба теж зупинитися. Тут перемикач між 2ма камерами і 360 прямо на поверхні знаходиться.

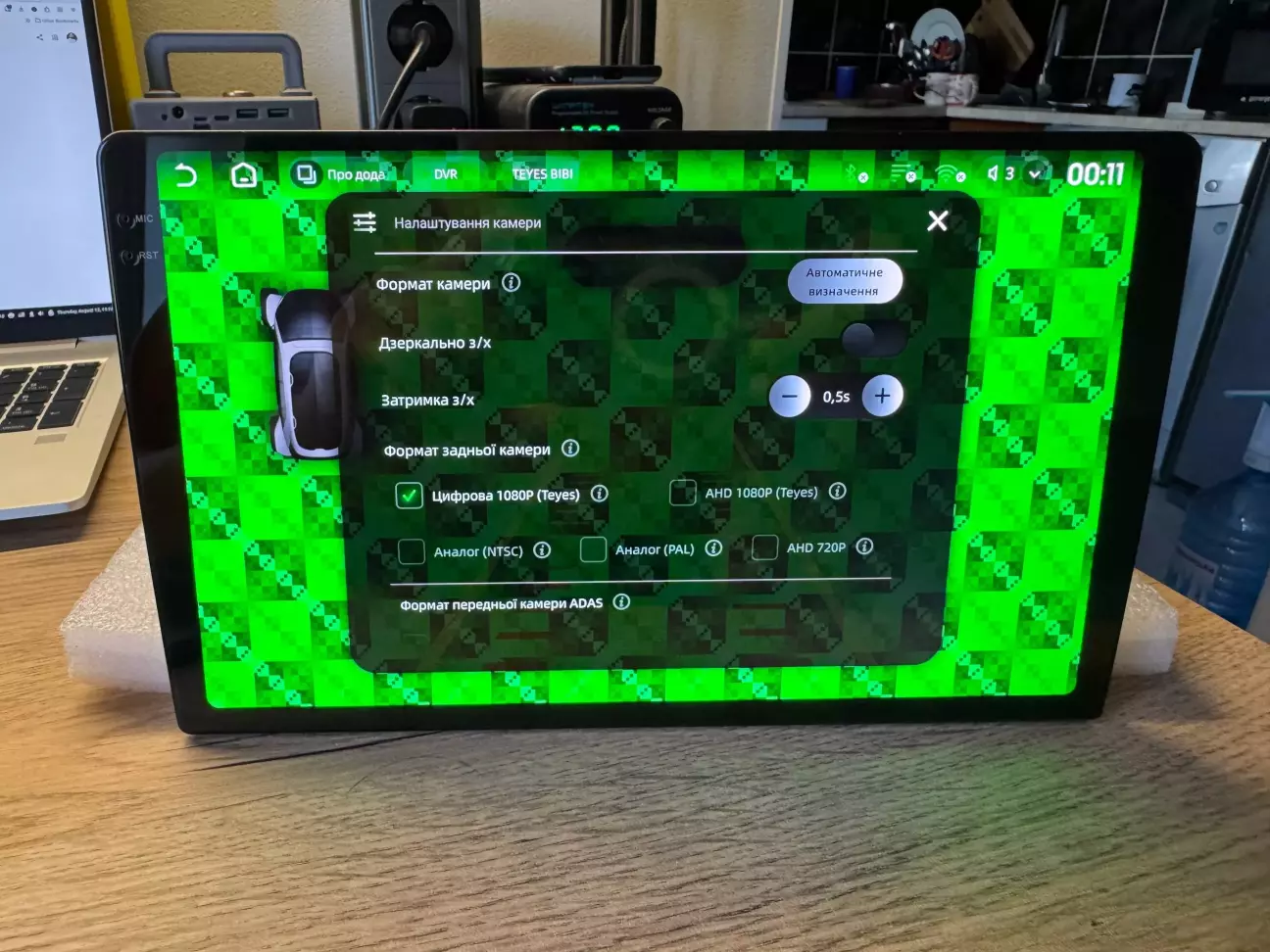

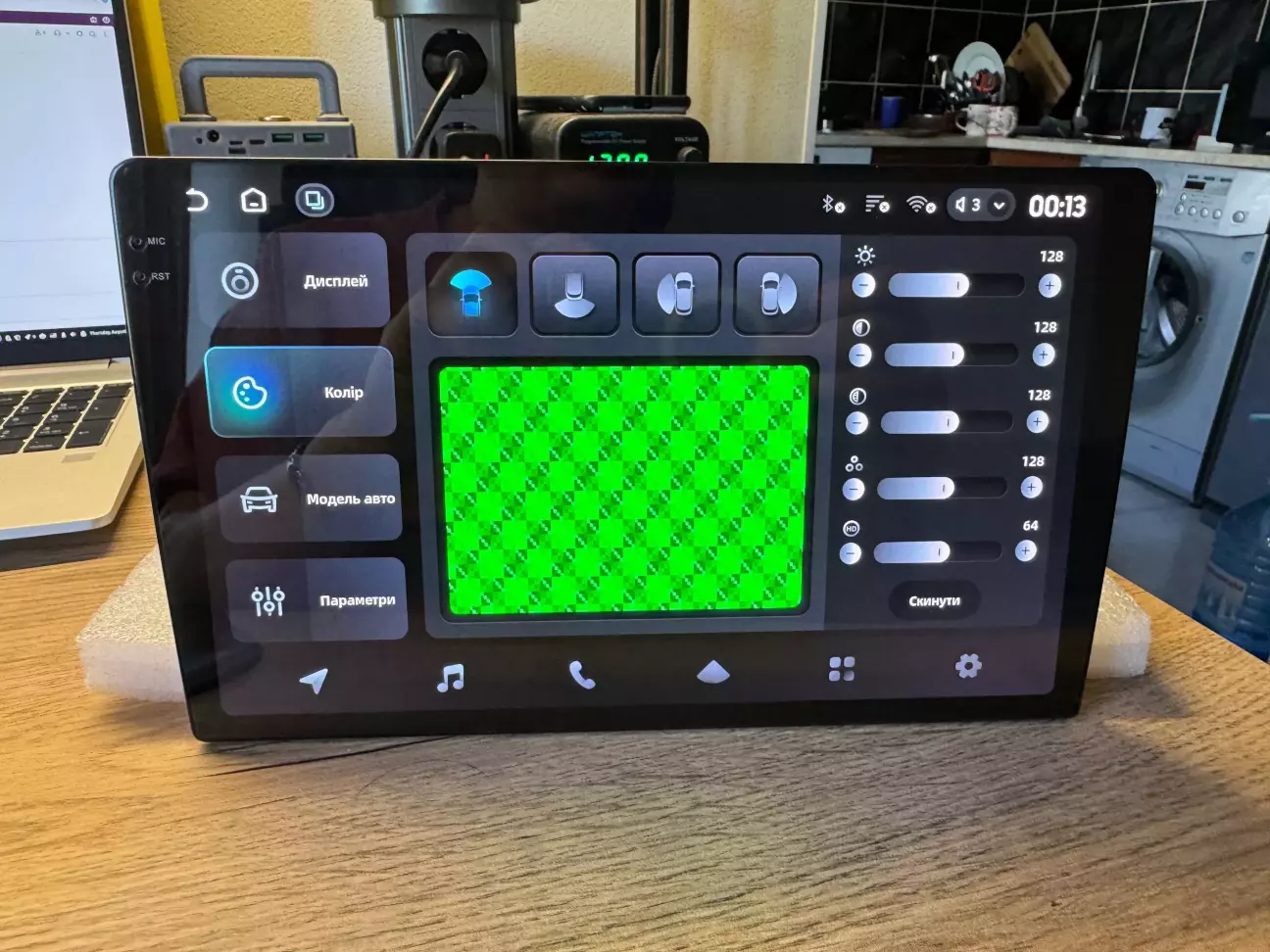

Дуже багато налаштувань, як то виглядатиме і таке інше.

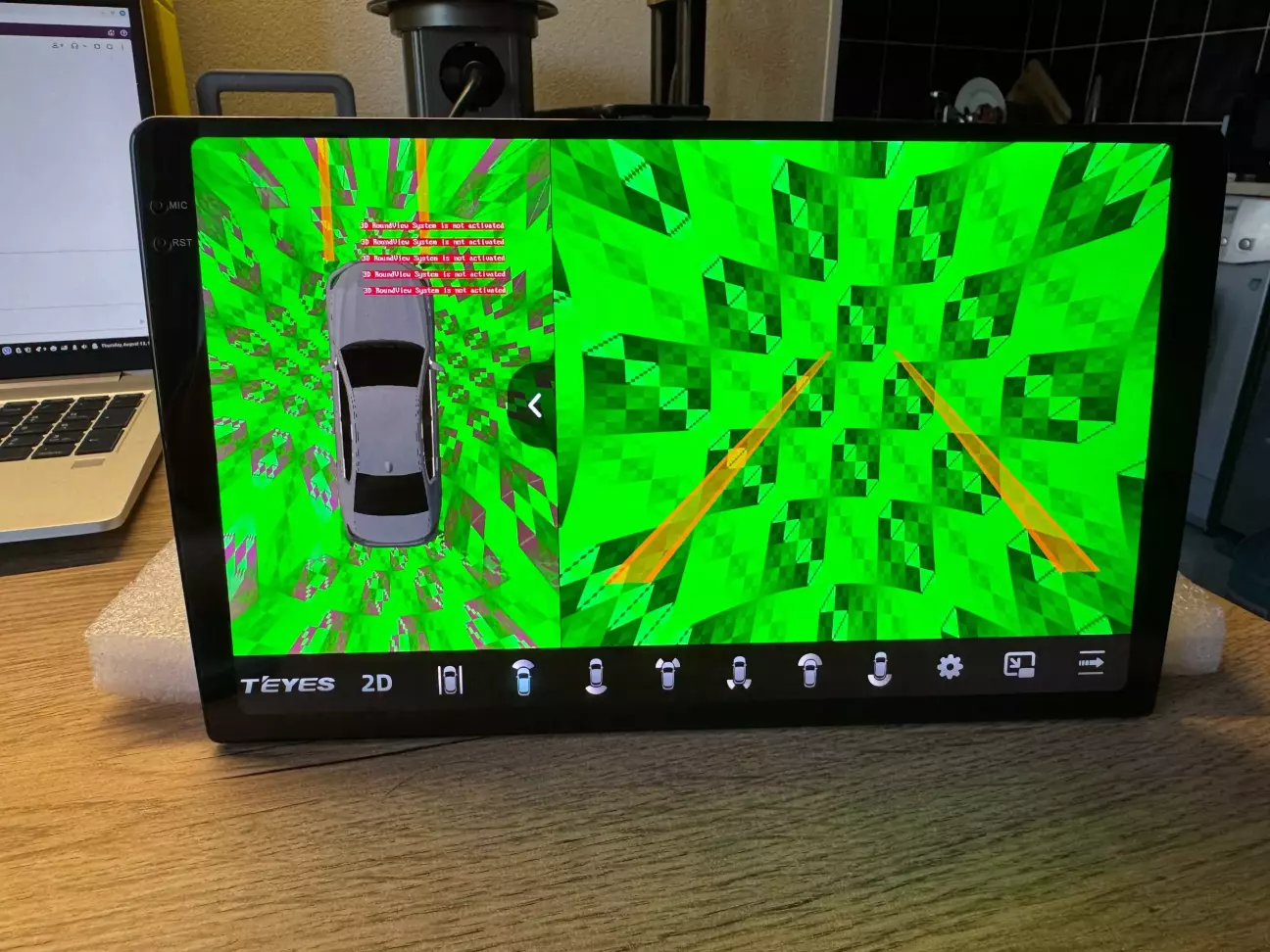

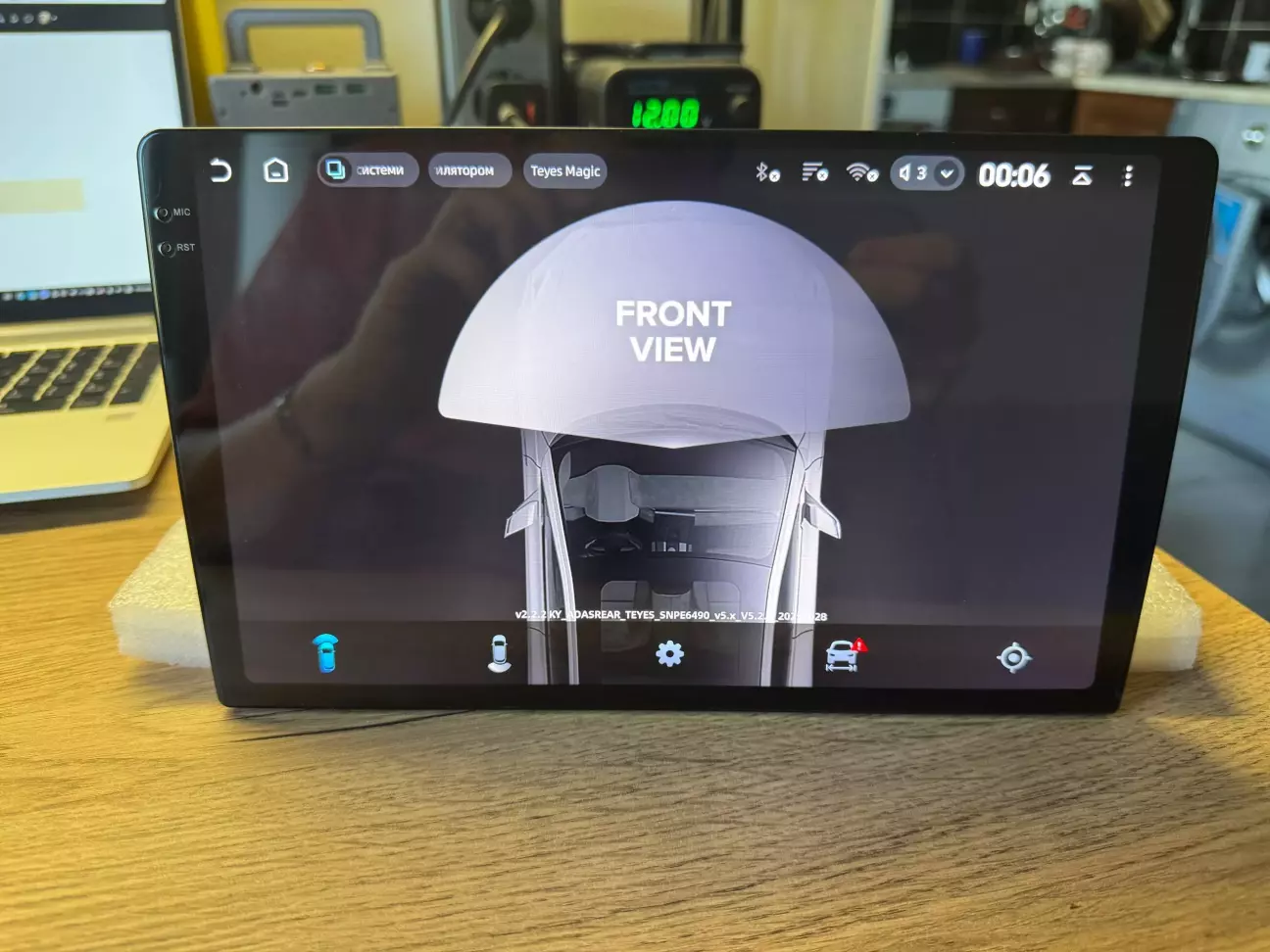

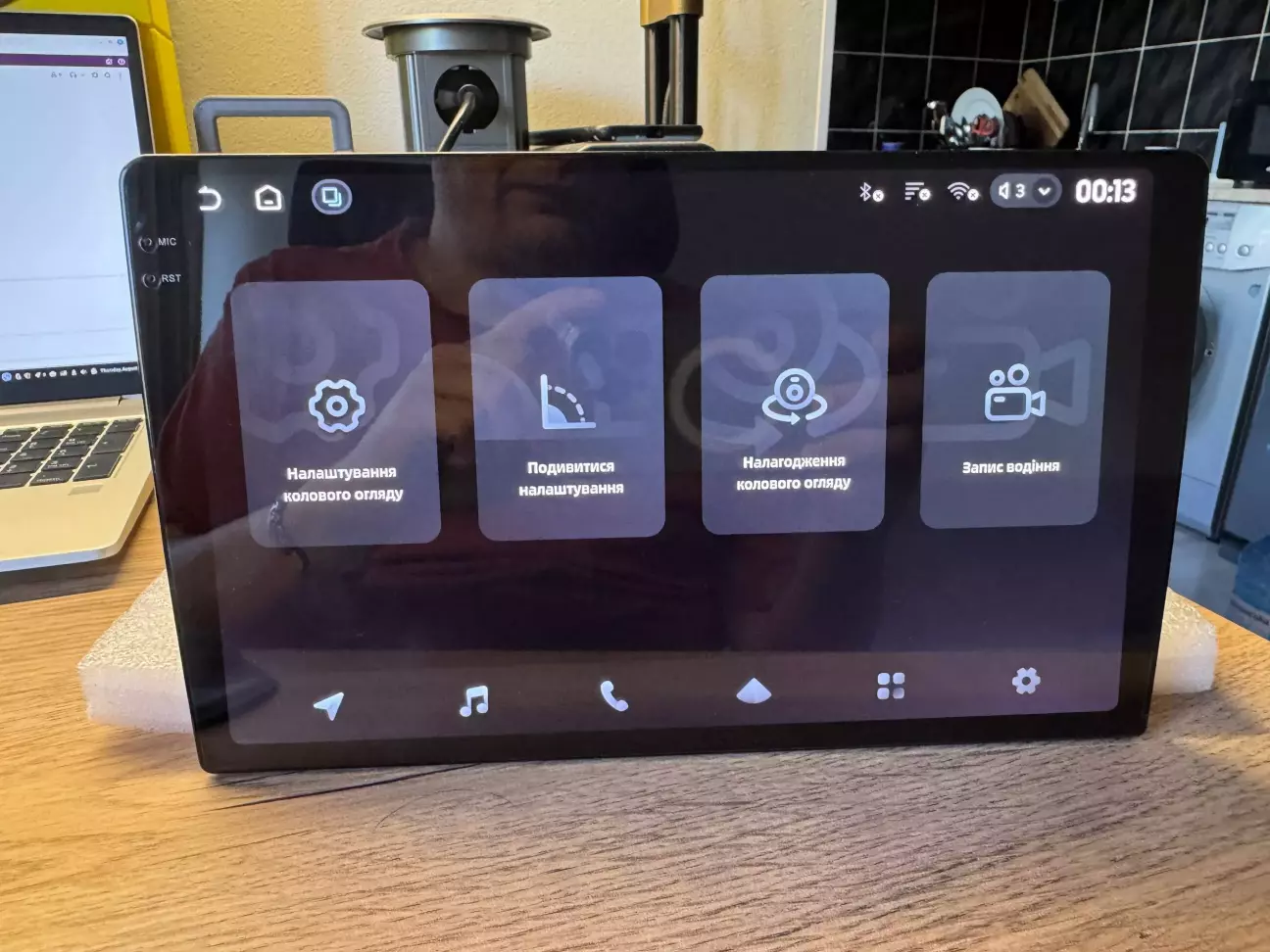

Перемикаємось на 360

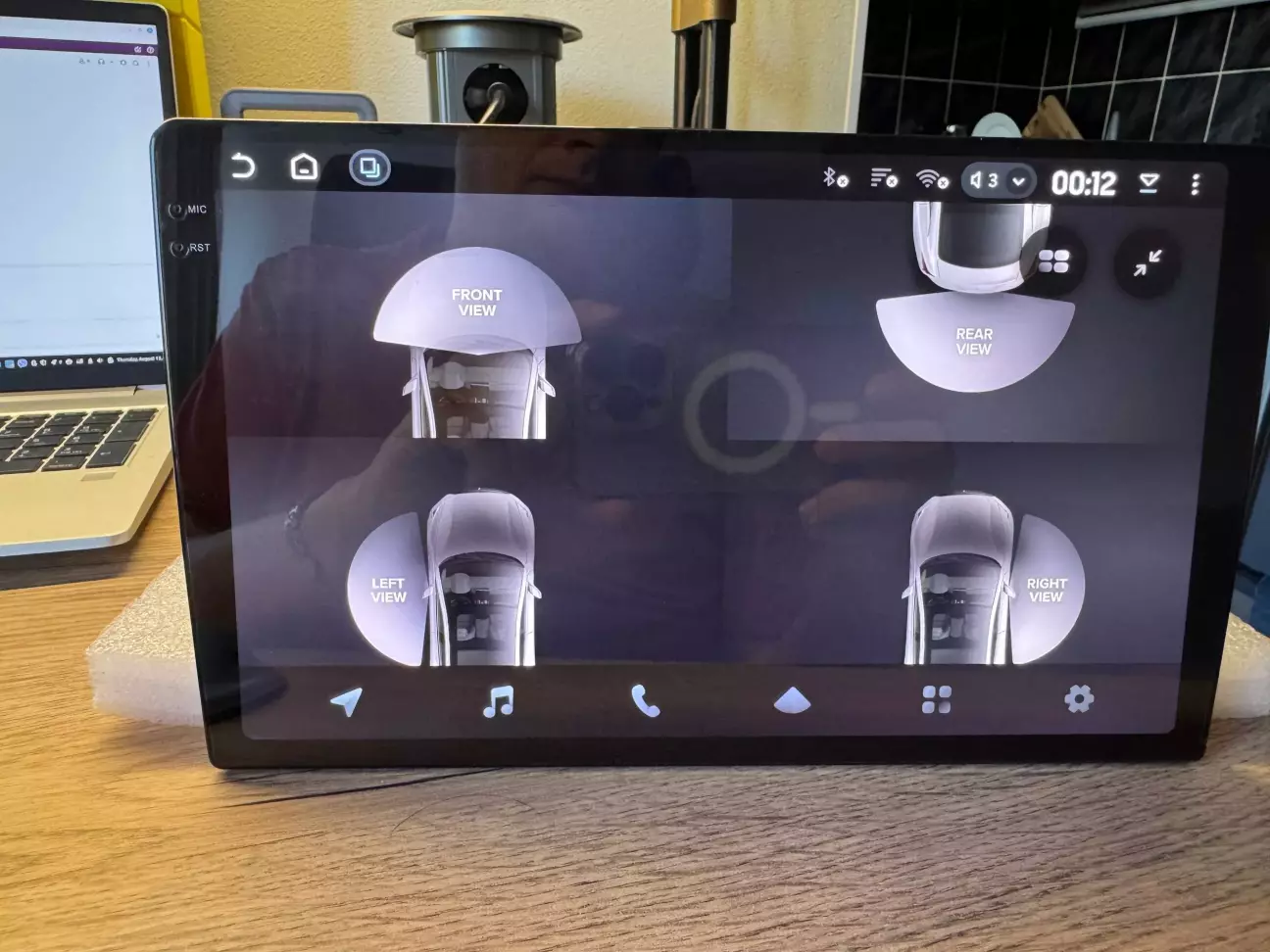

Камер стало 4

Червоний текст про відсутність активації. Чи буде зображення з камер без активації - не знаю, камер не присилали, свої зі стандартними роз'ємами потестувати не додумався.

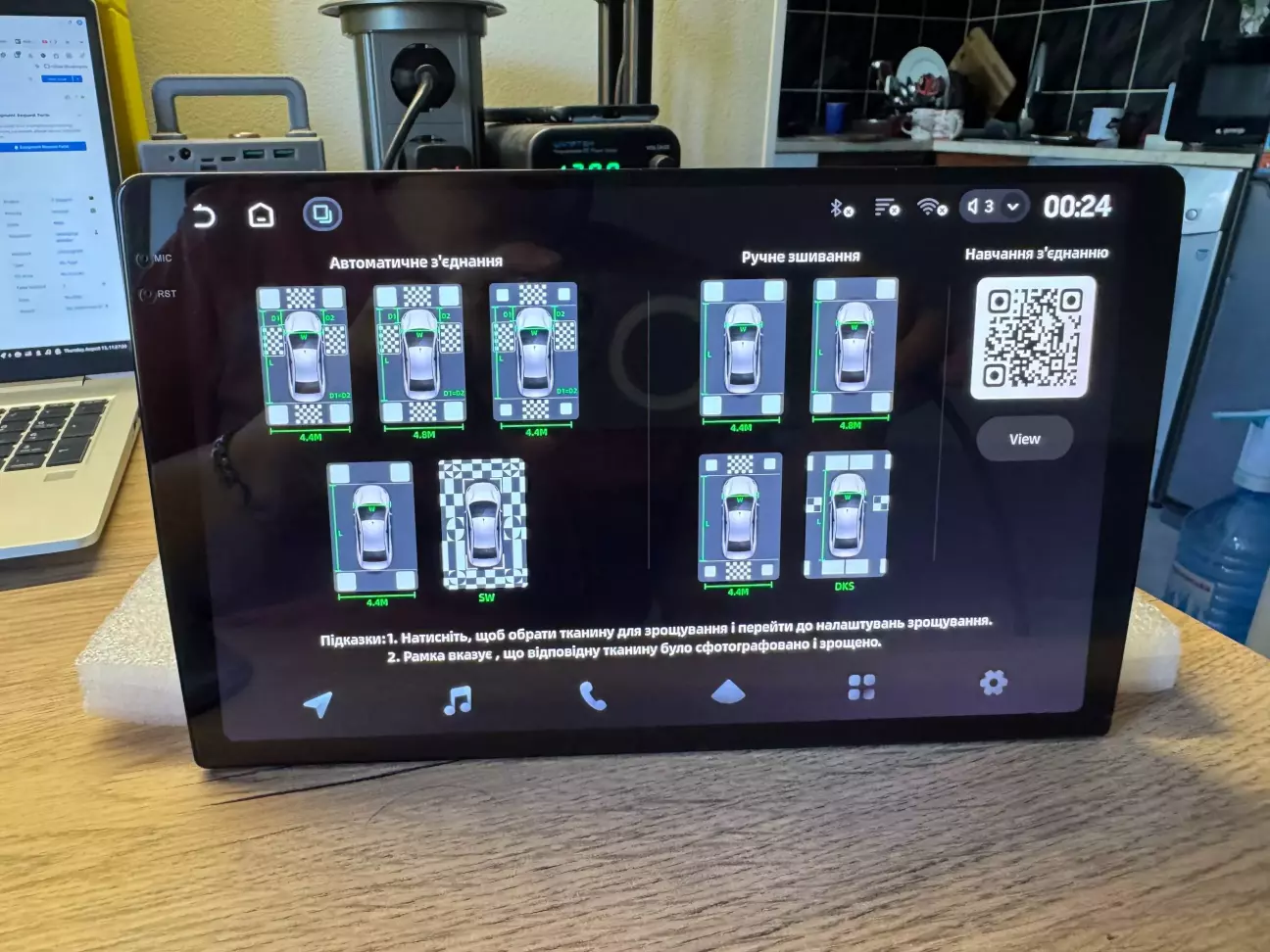

Калібрування так само, @ES. стверджує, що вже є в продажу системи 360, котрі автоматично калібруються (не знаю як, але без матраців і ручного доведення). Думаю, скоро спробуємо.

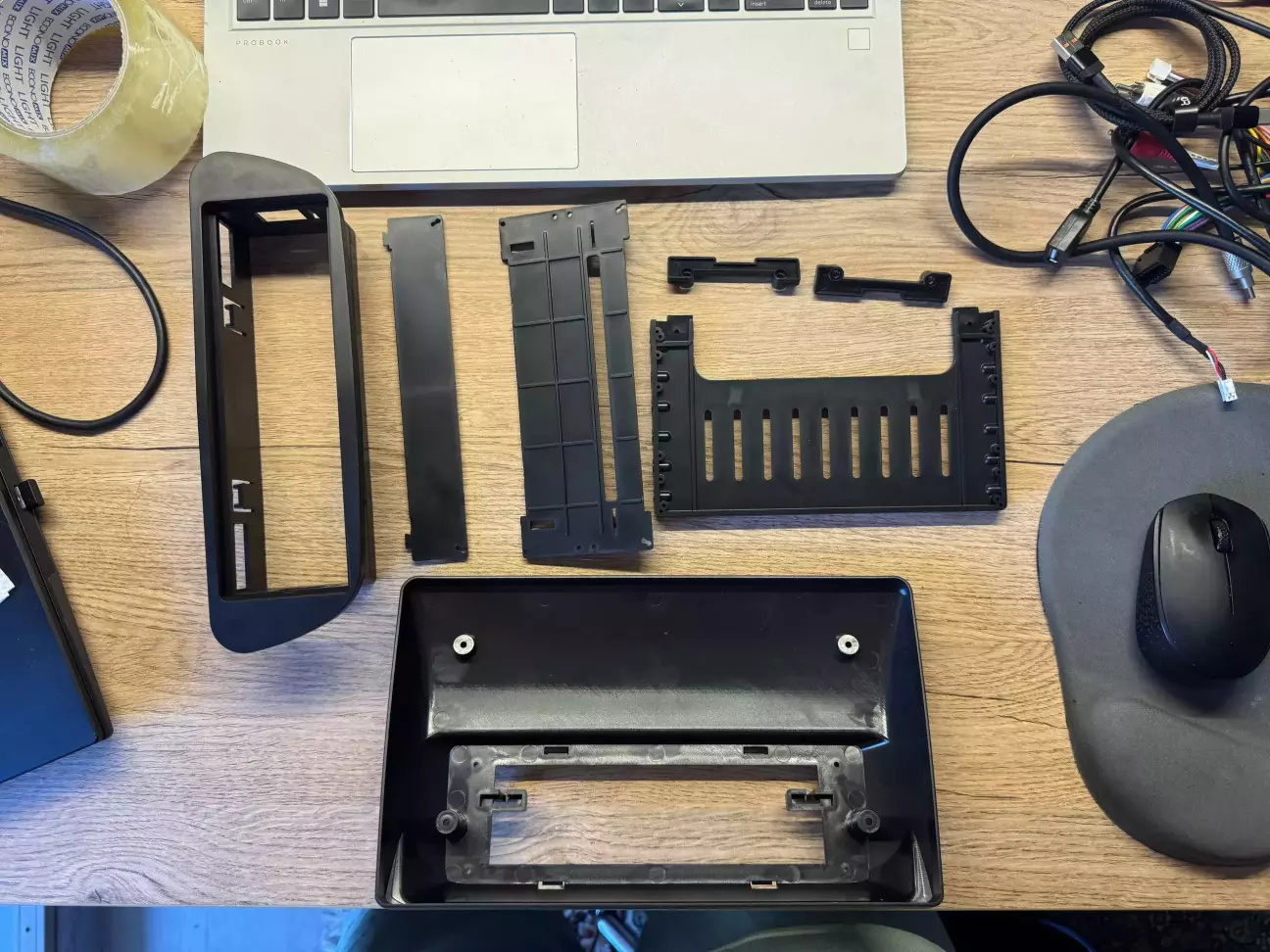

Дістаємо перехідну рамку на 1DIN, це останнє, що було в коробці. Власне, це і є основна причина, чому в мене магнітола.

Установщик не зрозумів, як він має впихнути таку дебелу магнітолу, в таку тоненьку рамку. Досвіду з переробки пристрою в 1DIN (тут заводське, тут моя реалізація) в нього не було. Тому і приїхало все до мене.

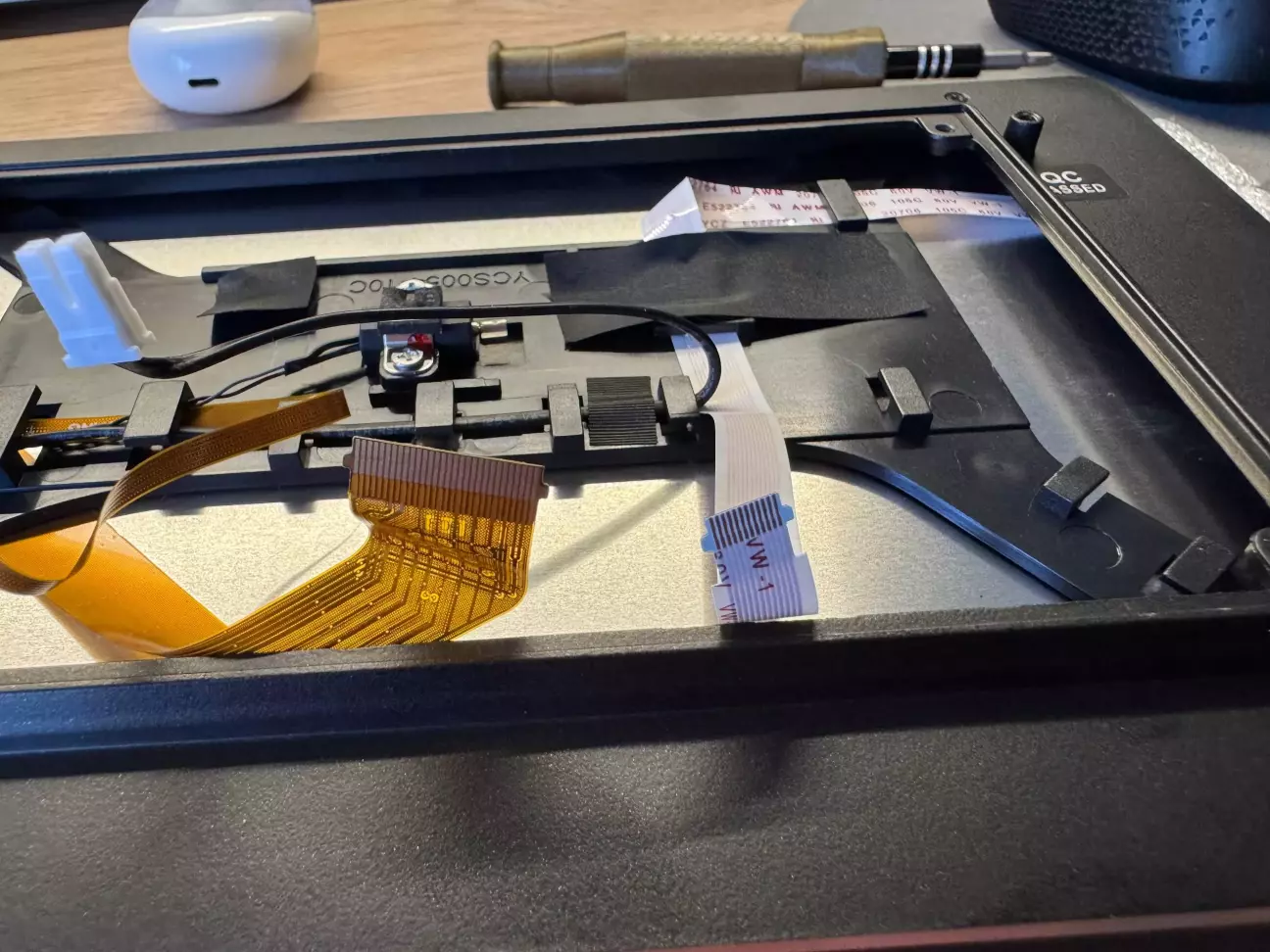

Тому що? Правильно розбираємо золотце. Посеред дисплея прифігачений вібромотор, для вібровідклику,

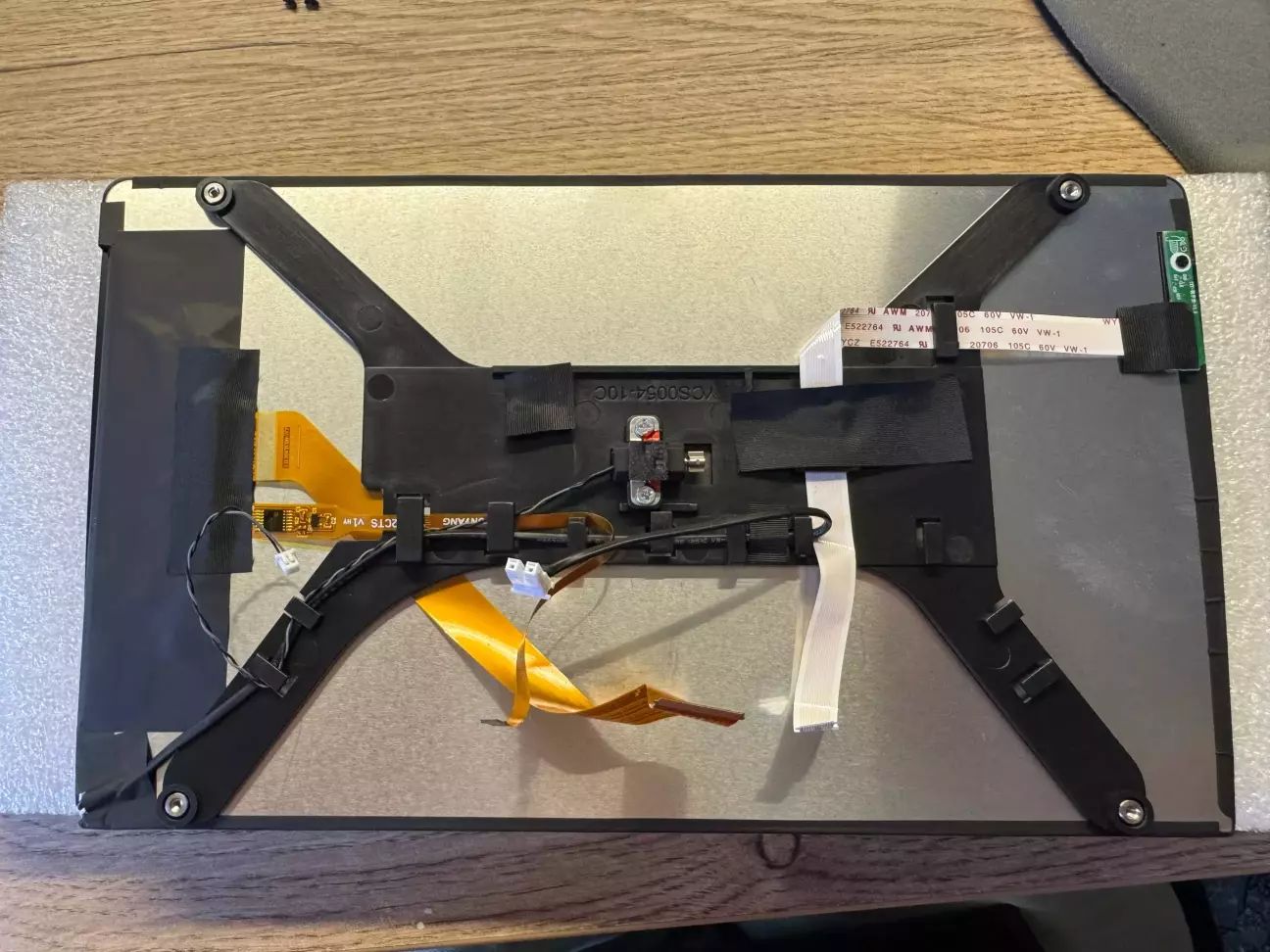

Знімаємо ацетатну стрічку - а тут стандартні 6, 12 і 30 пін роз'єми, такі як скрізь. Десь я читав тут що дисплей Teyes показує краще... Ну так, мабуть вібромотор допомогає тому.

Шлейфи, щоправда, з вушками для фіксації, але то таке.

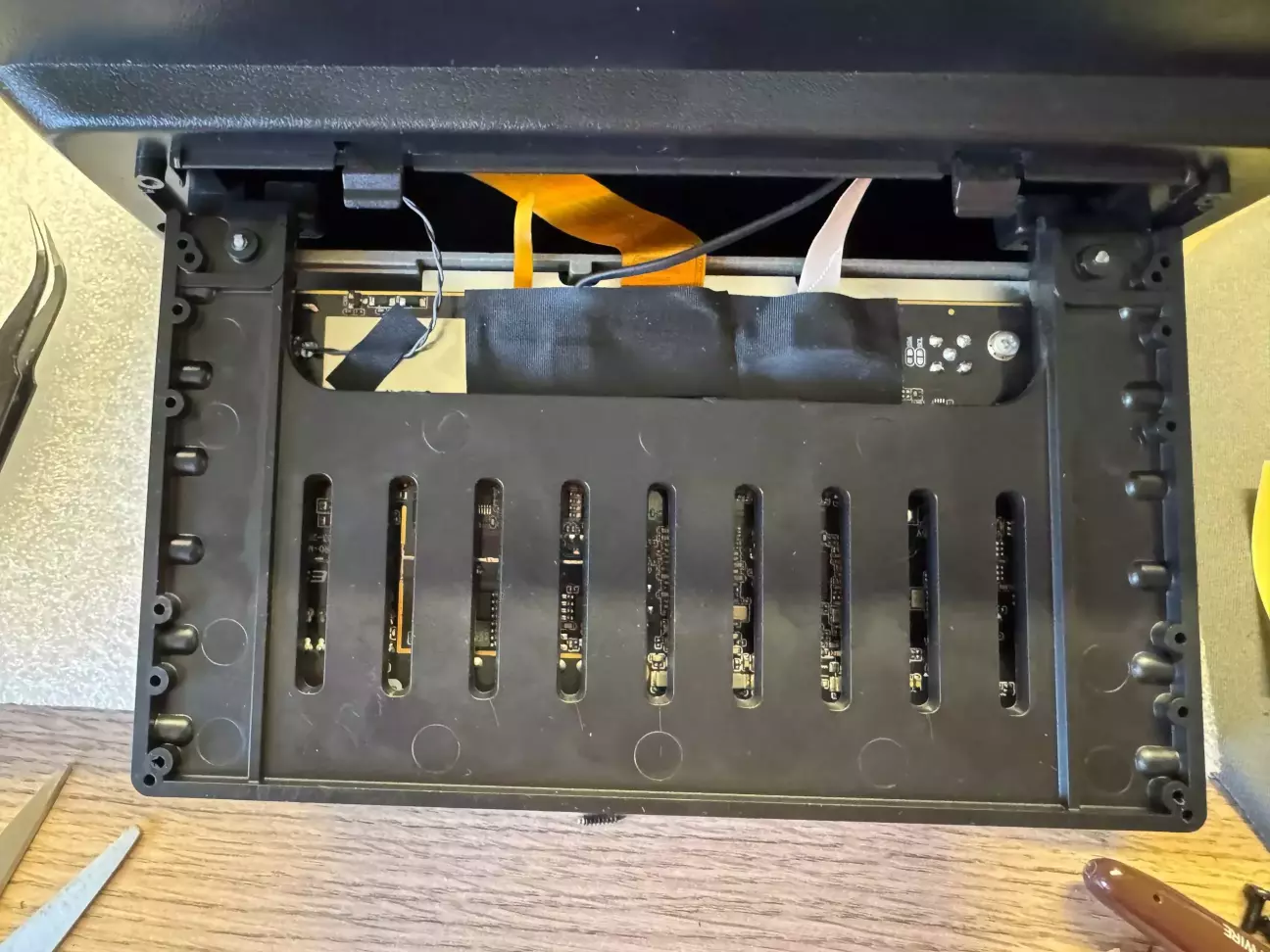

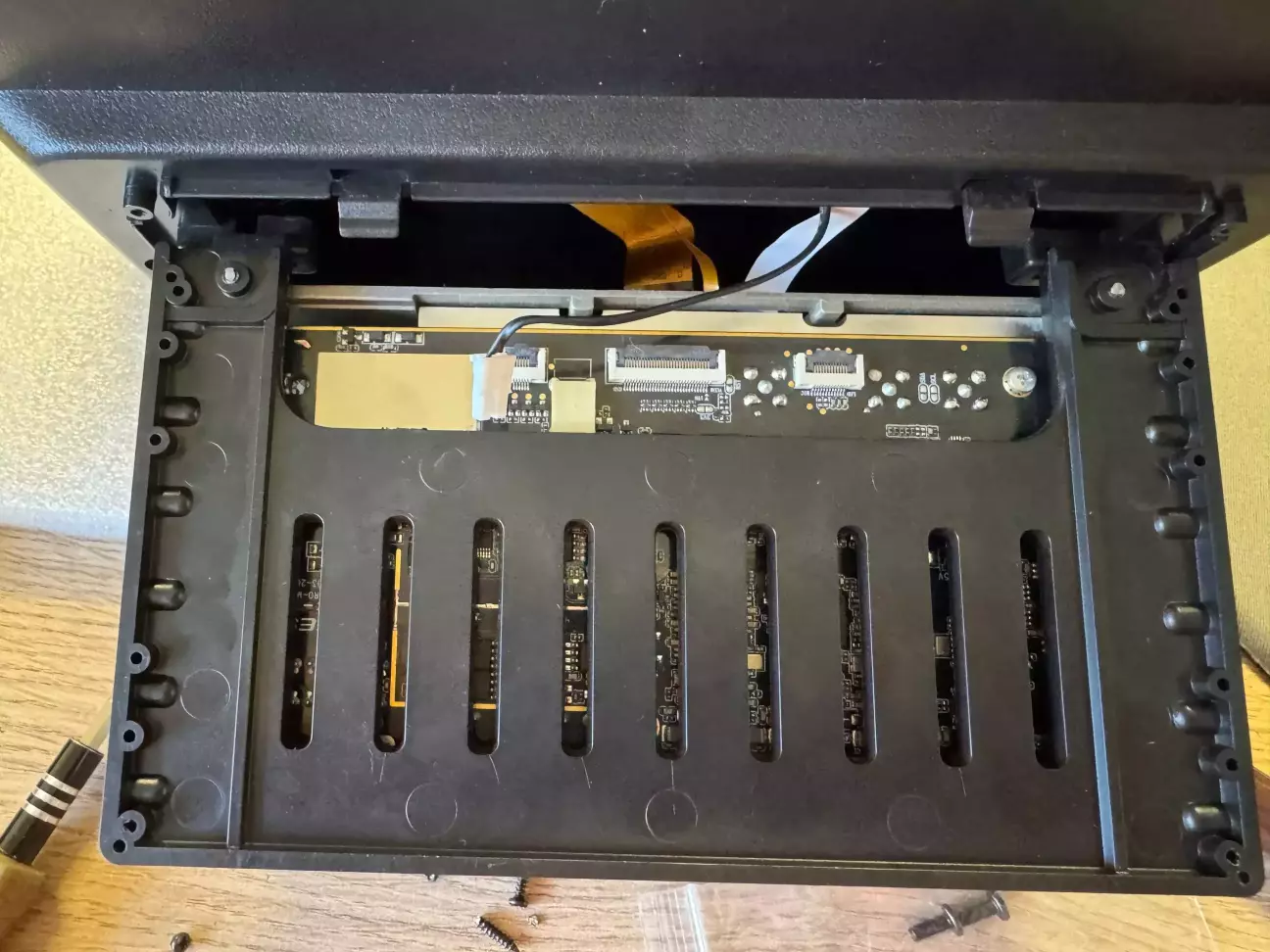

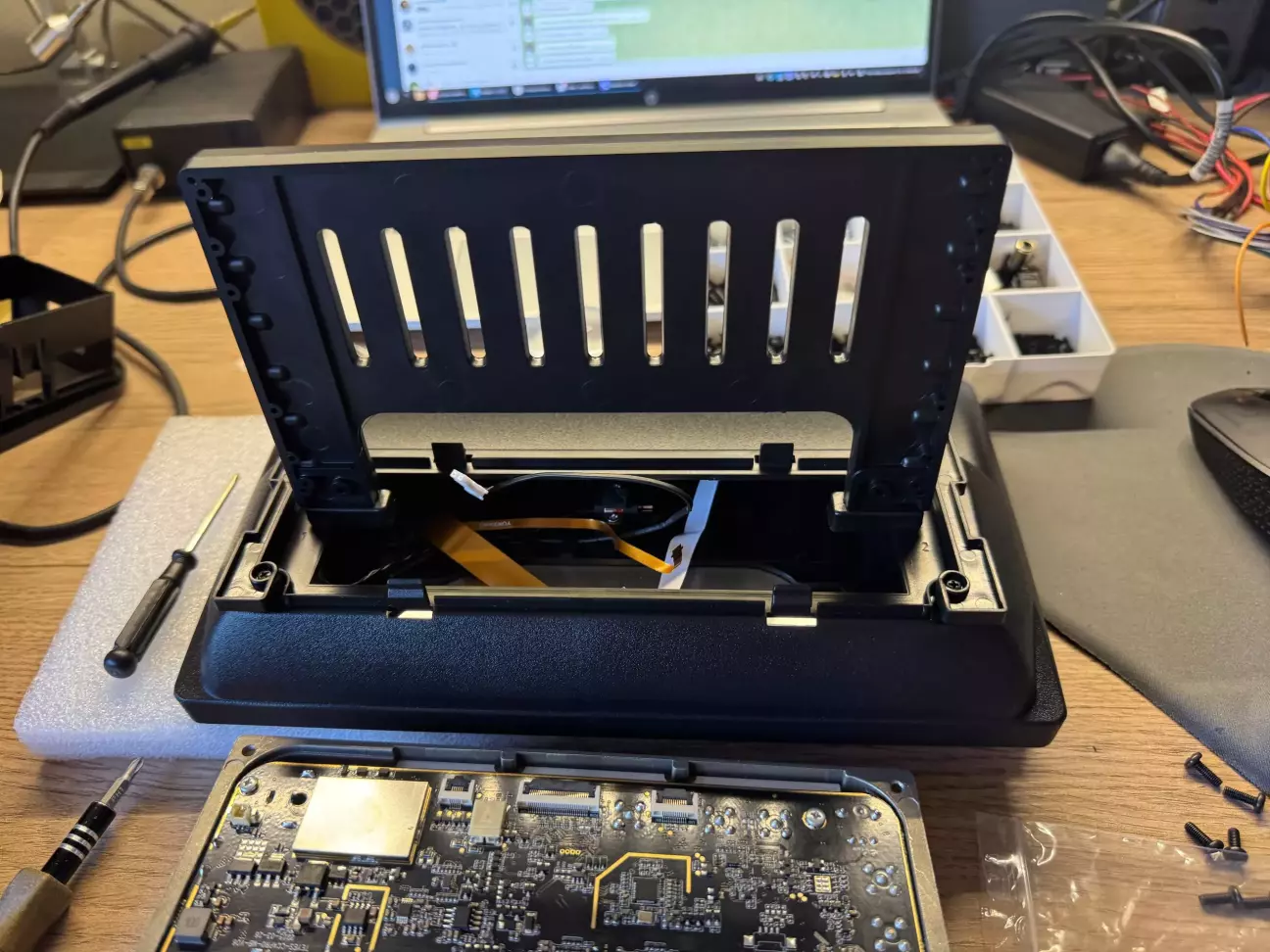

Відкрутимо 4 гвинти і заліземо в дисплей. Компоновка (окрім вібромотора) точно така ж як скрізь, немає тут нічого революційного чи новаційного, дисплей однаковий що для золотка, що для найдешевшої з 2000*1200 розширенням.

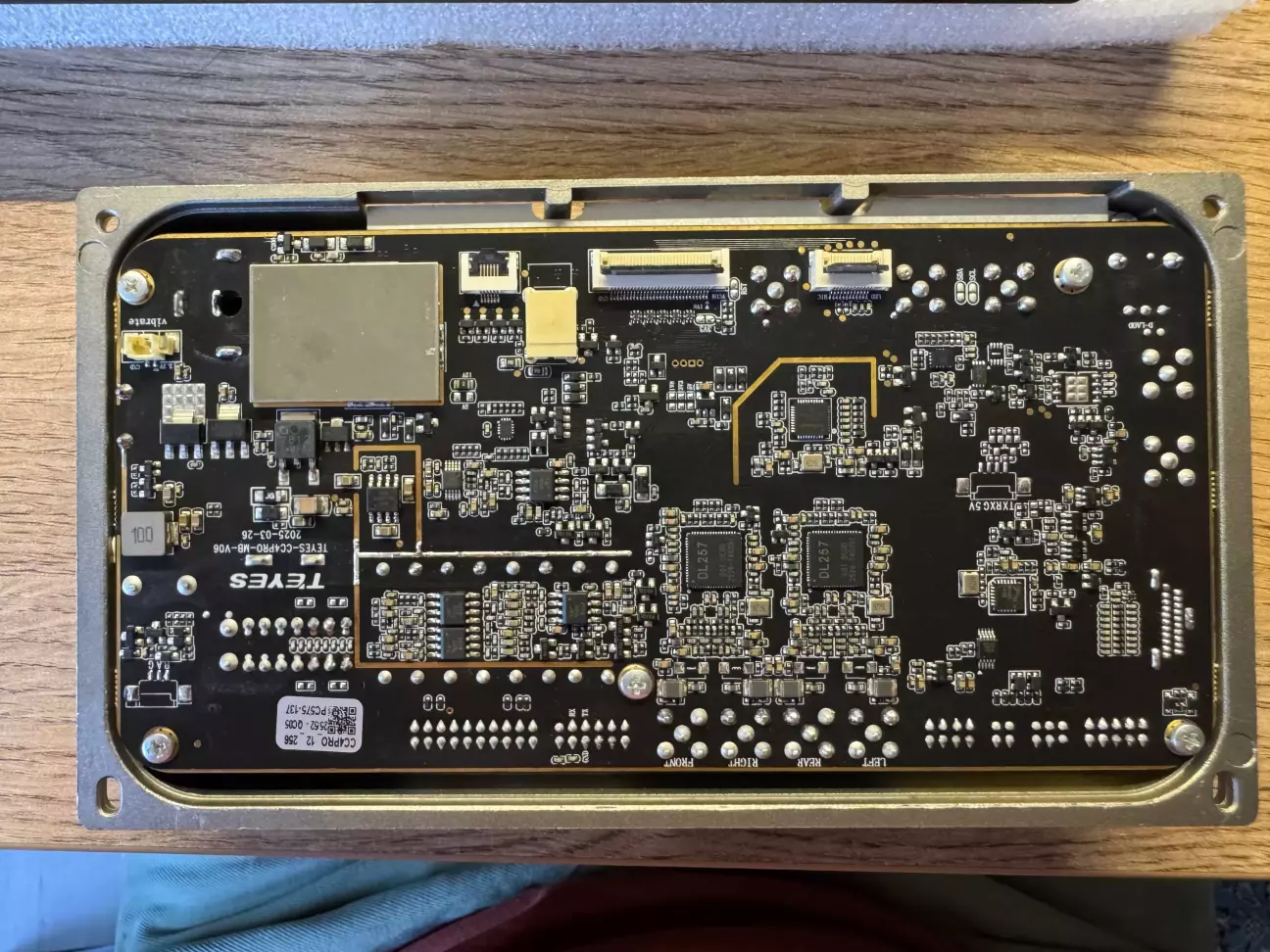

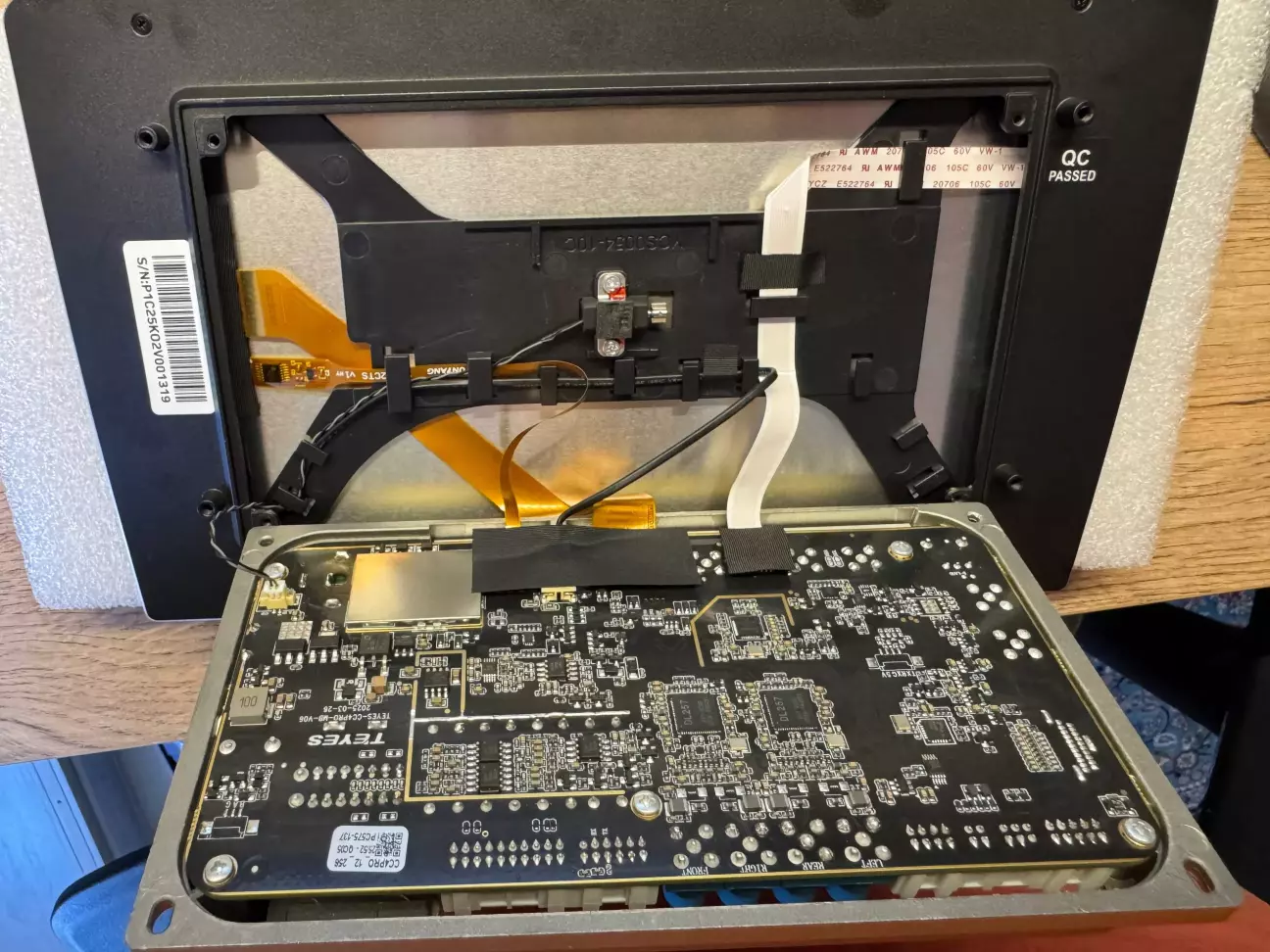

На платі натикано знатно, давайте вивчати. Під екрануванням радіомодуль.

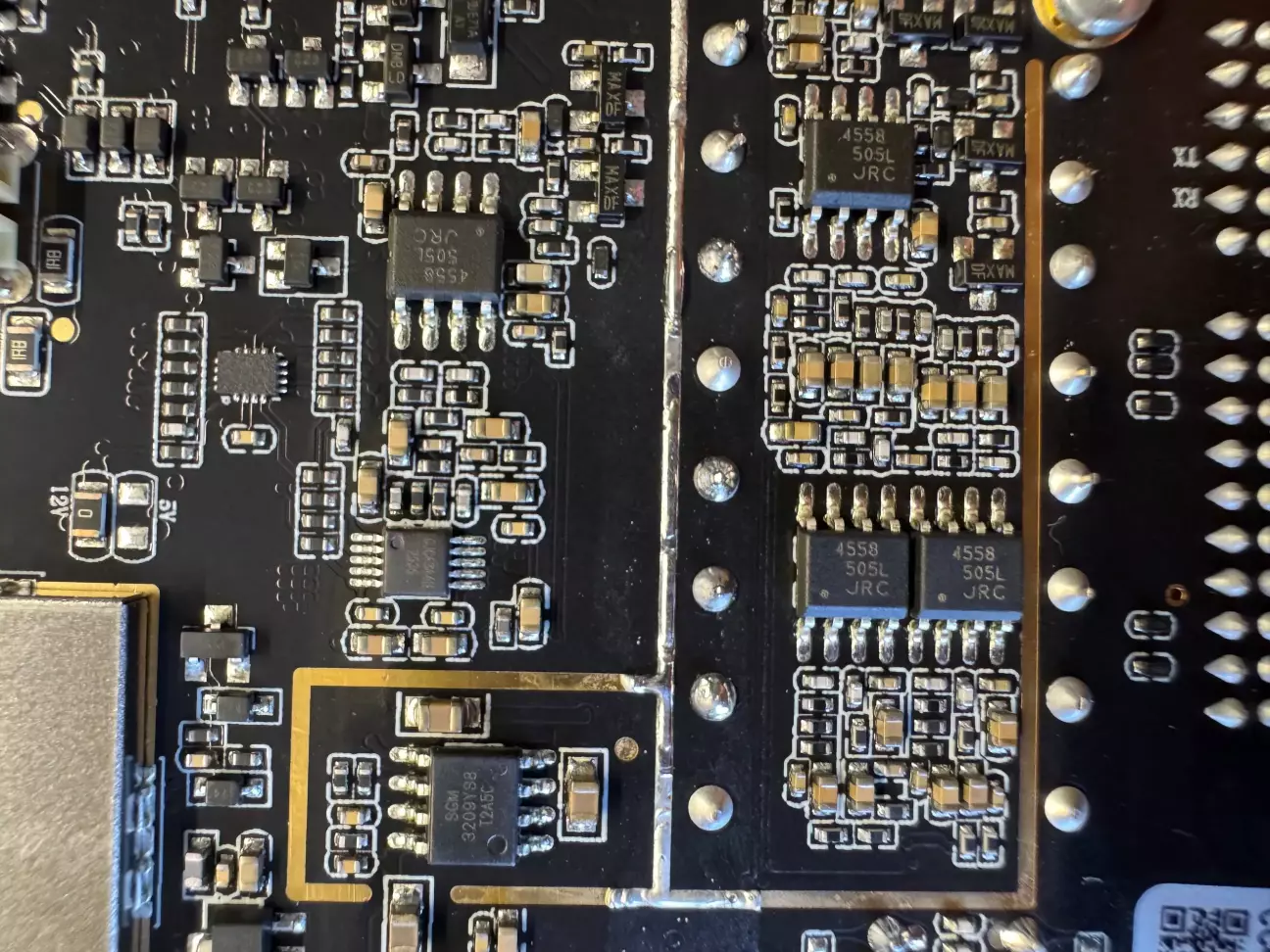

Операційники 4558. Десь ми таке вже бачили...

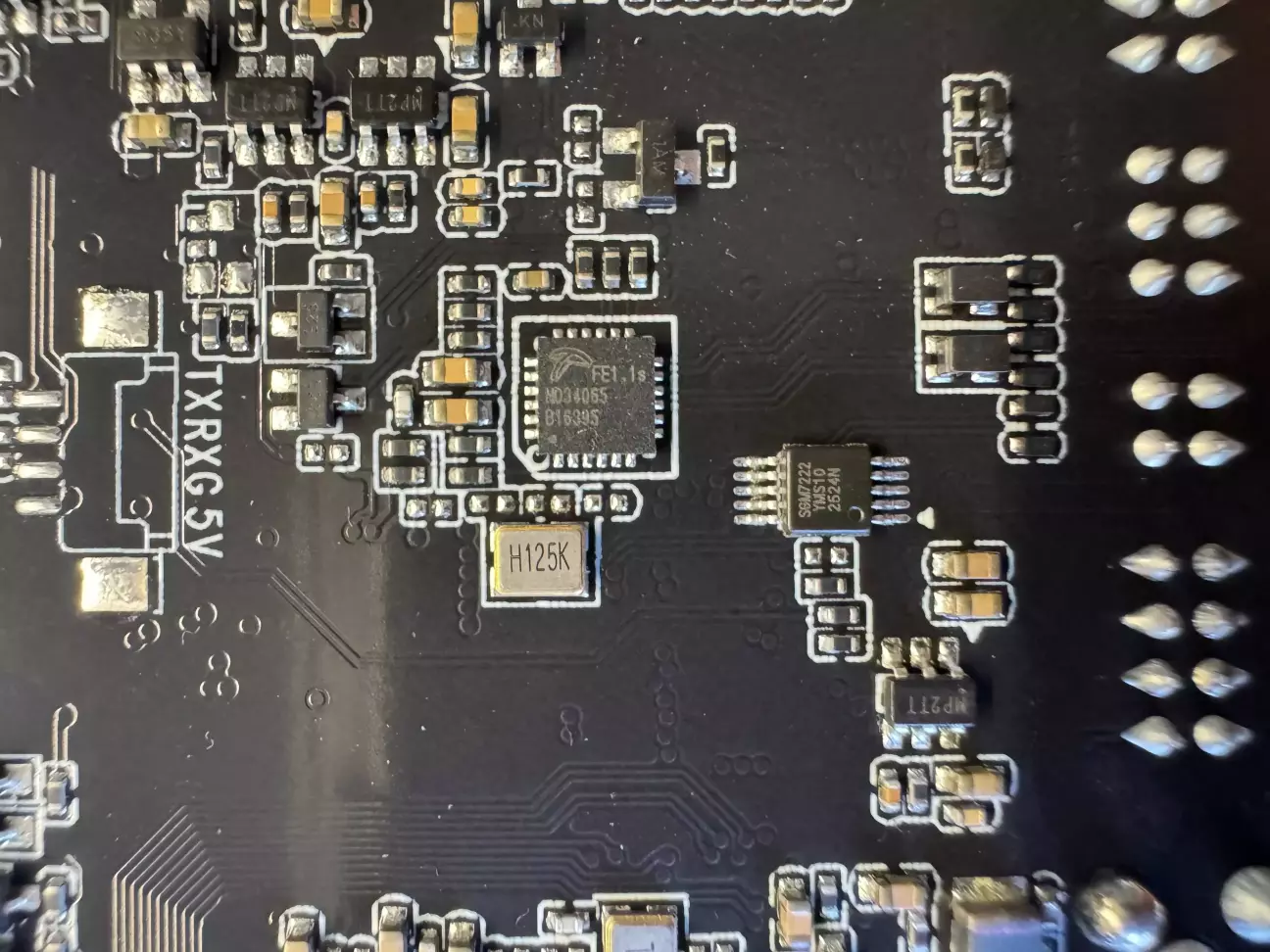

USB HUB FE1.1S в квадратному корпусі, завезти USB Type-C чи 3.0 не спромоглися, 2.0 піде.

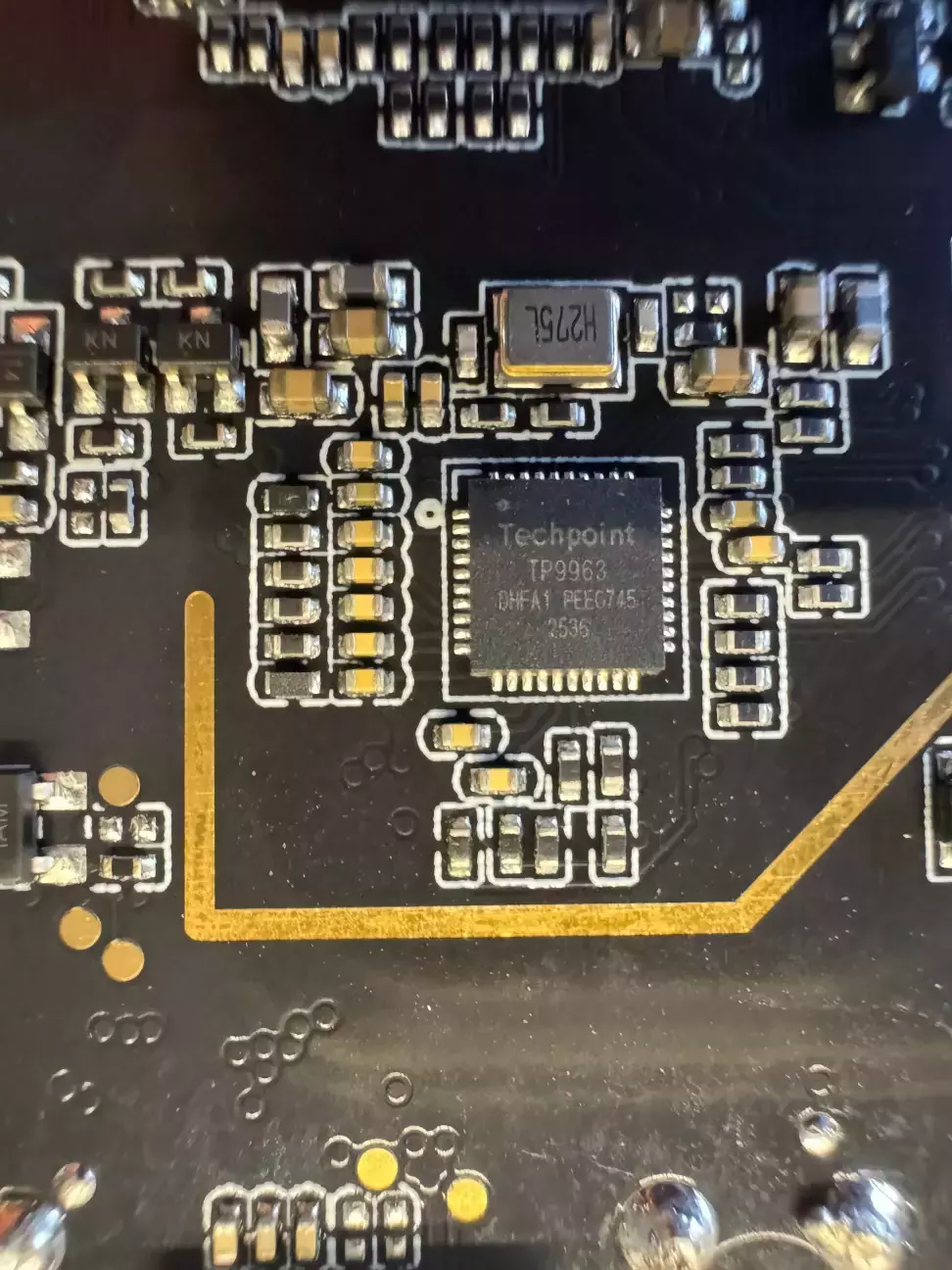

Відеовходи класичних камер на найновішій ревізії TechPoint TP9963 (зазвичай TP9950).

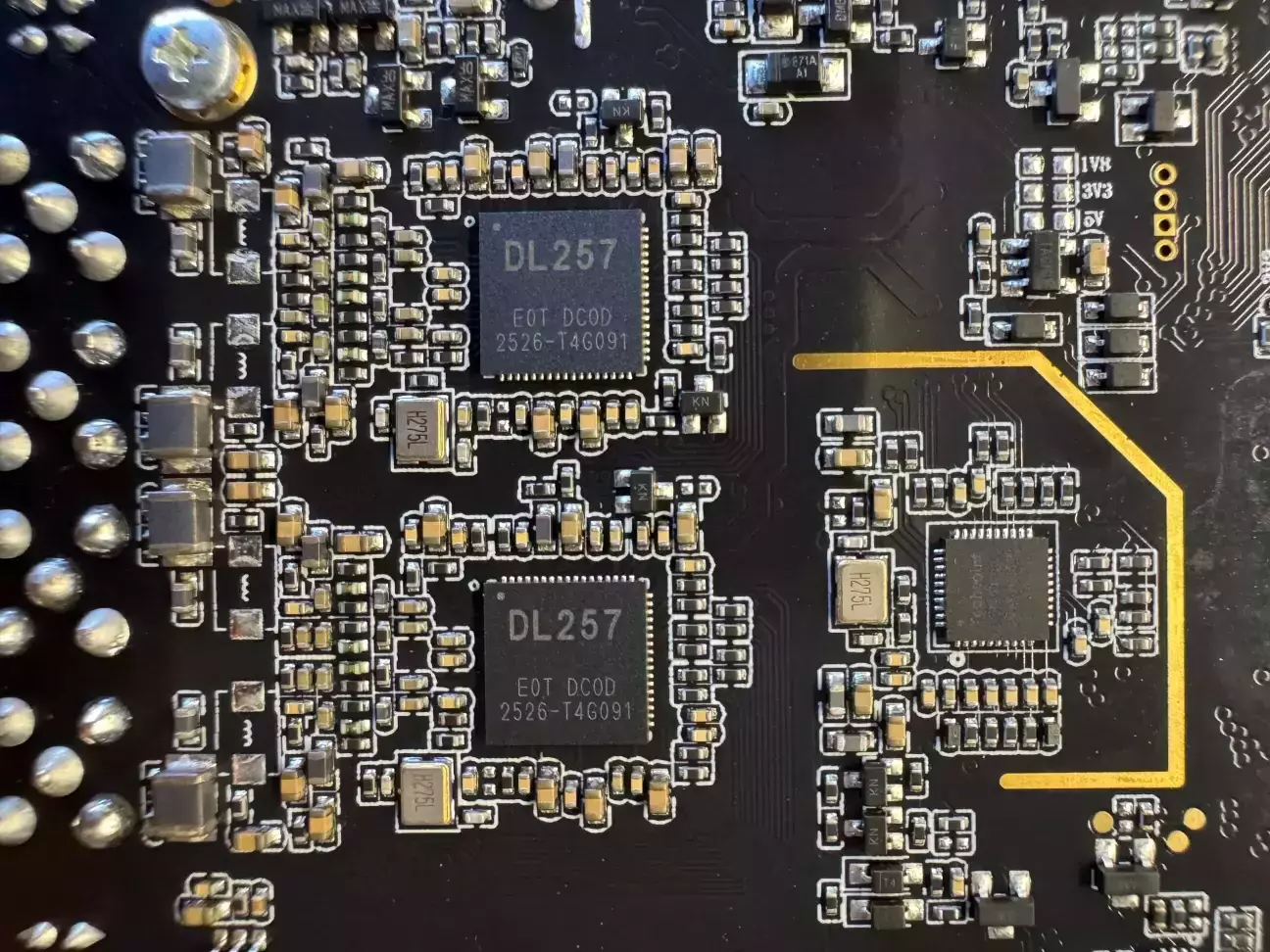

Масив з двох мікросхем DL257 опрацьовує цифрові камери 360, скоріше за все вони і зводять картинку в єдину систему.

Йдемо на іншу сторону. Однозначний плюс за фрезерований радіатор всередині, він настільки дебелий, що вентилятори можна вимкнути програмно і забути про них назавджи.

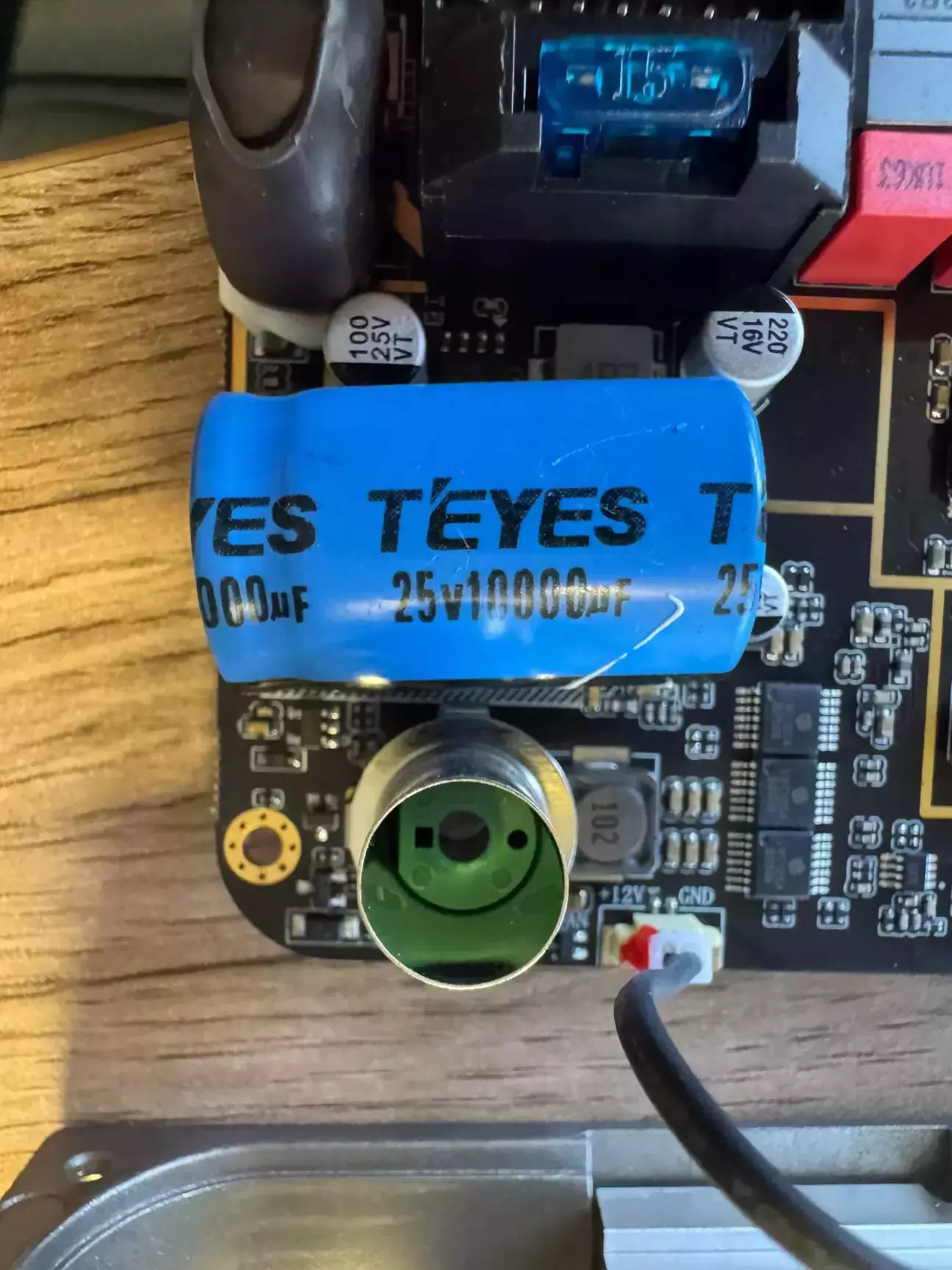

Конденсатор на 10000мкФ. Що не кажіть, китайці вчаться у нас :)

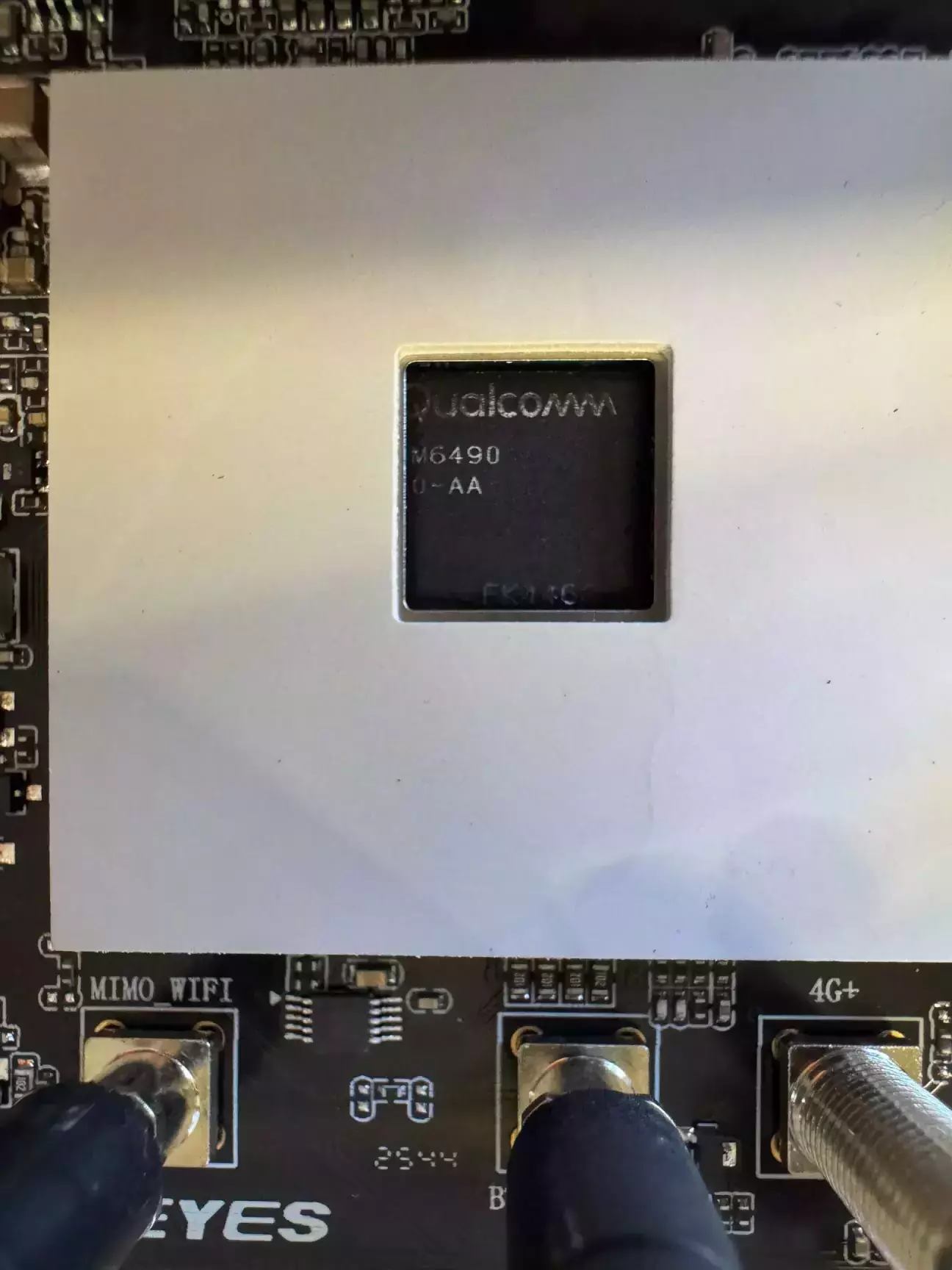

Процесор Qualcomm Snapdragon QCM6490 найпотужніший з того, що існує для мультимедіа. Я протупив і тест не зробив, але там щось близько 800к папуг в Antutu.

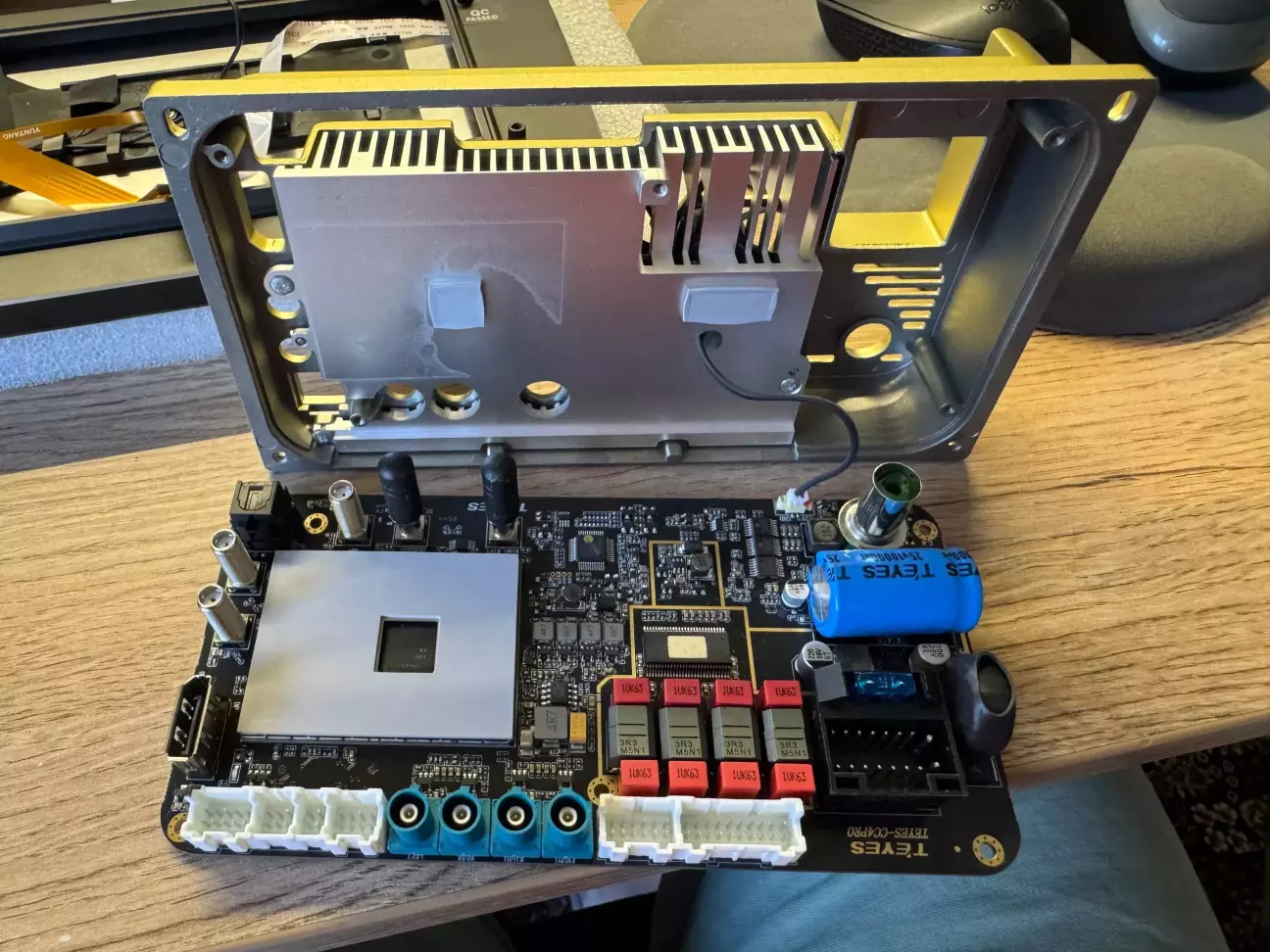

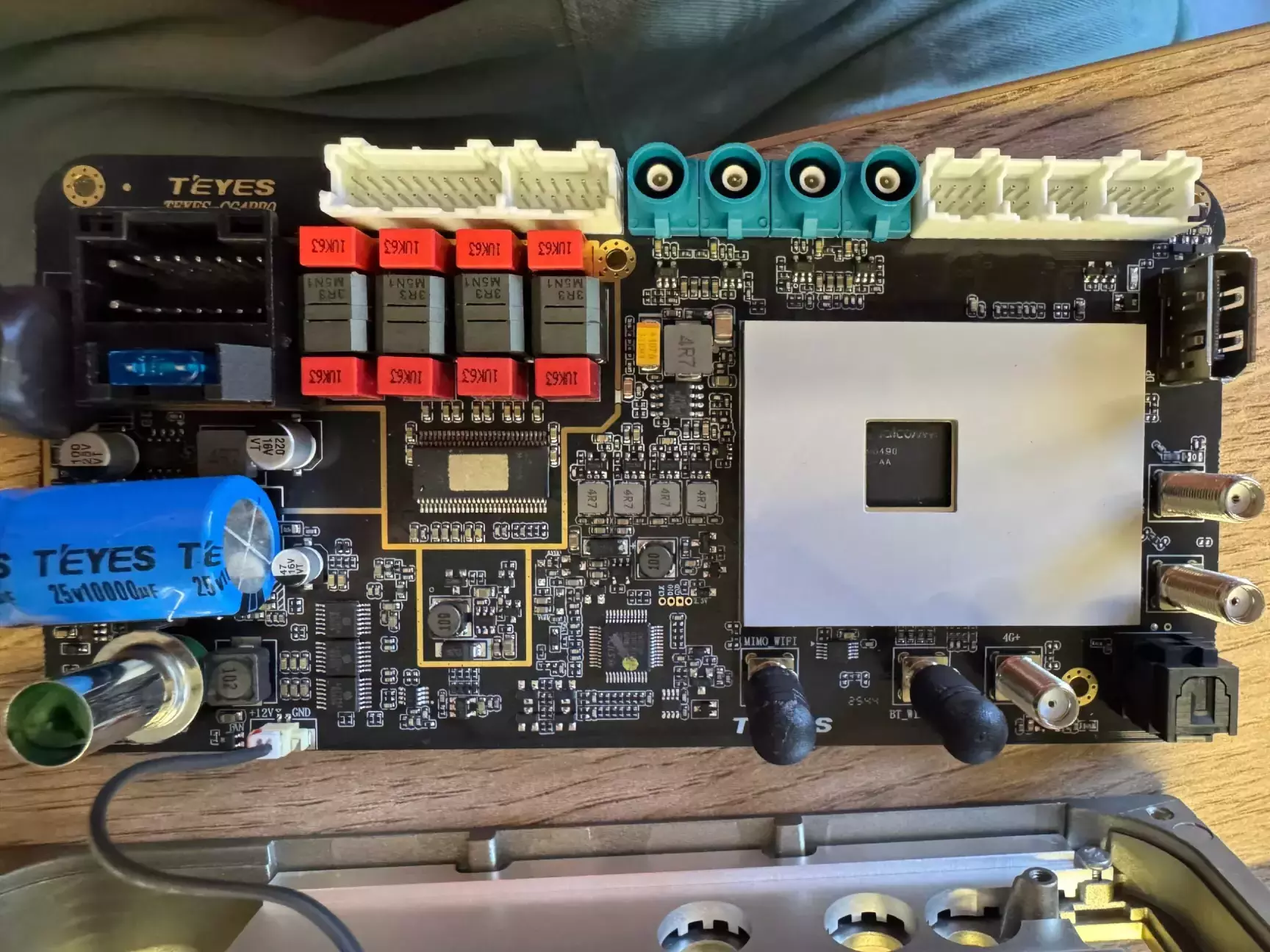

Загальний вигляд плати з іншого боку. Давайте роздивлятися компоненти.

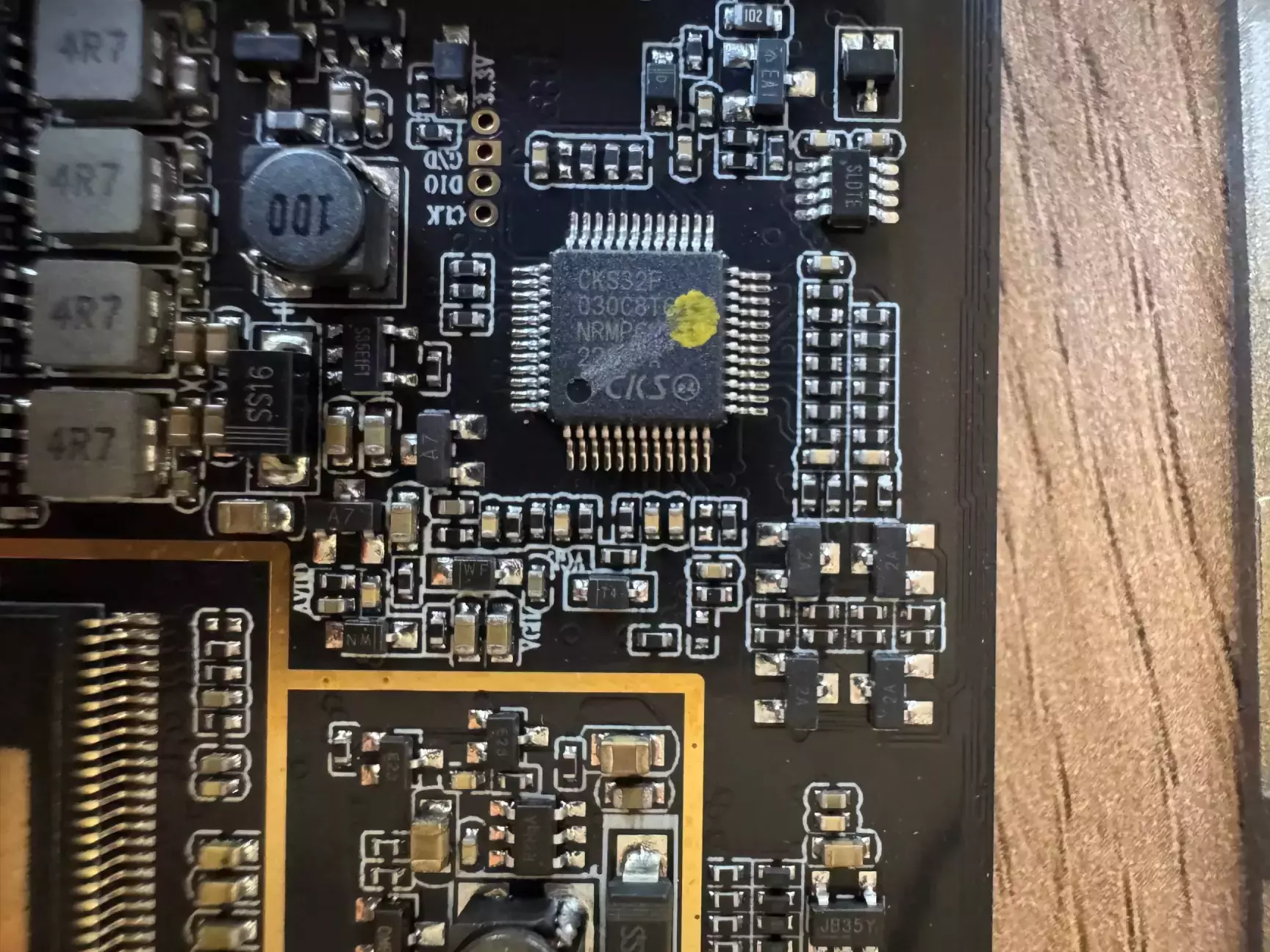

З MCU намудрили, взяли щось інше, ніж в решті мультимедіа CKS32F. В цілому, головне - його прошивка, а так це тупа програмована мікросхема.

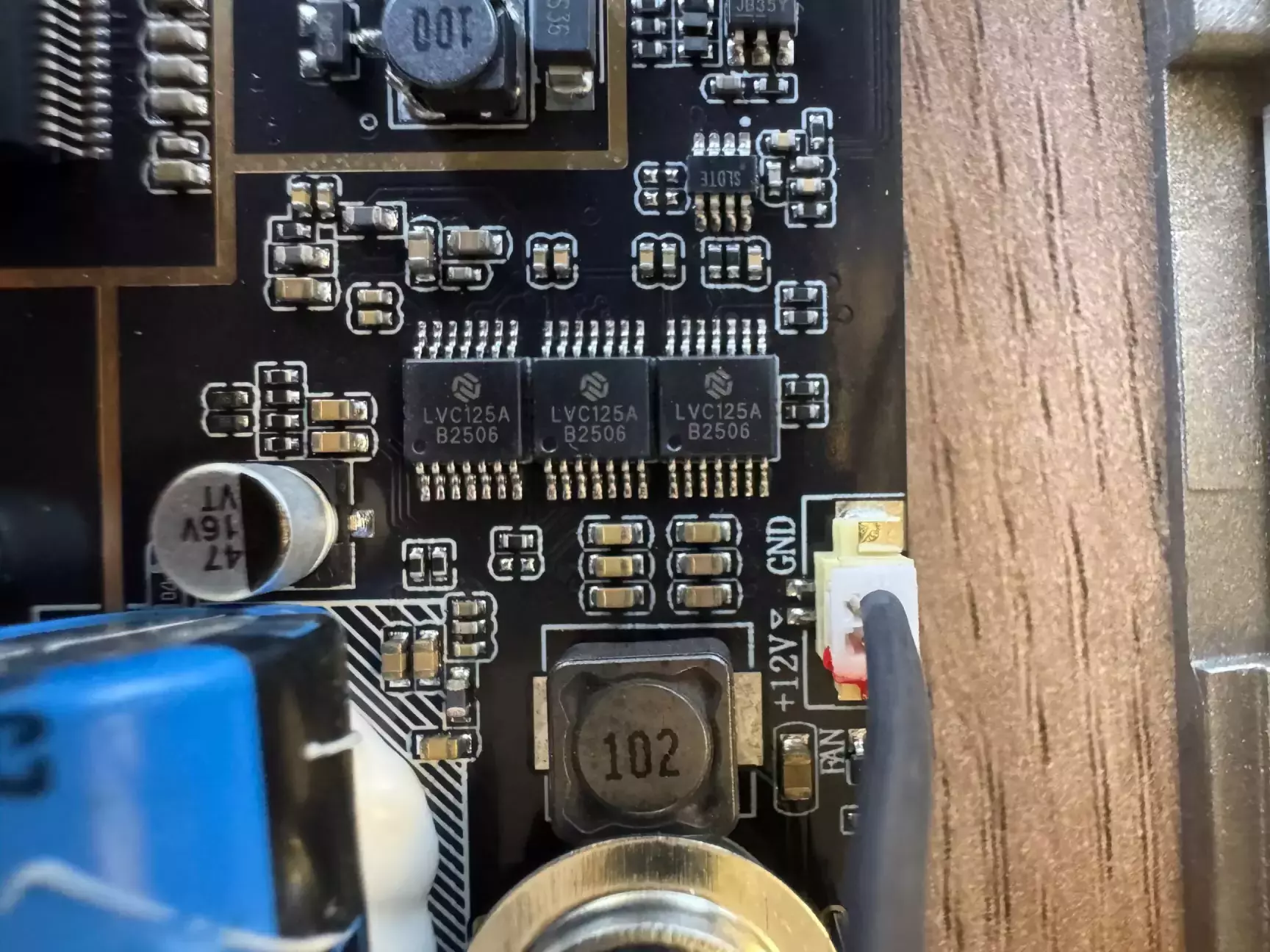

Операційники бачили вище, з цієї сторони LVC125A — це 4-канальний буферний інвертор (або 3-станний буфер).  Використовується для посилення сигналу, узгодження рівнів напруги або керування потоком даних між іншими компонентами.

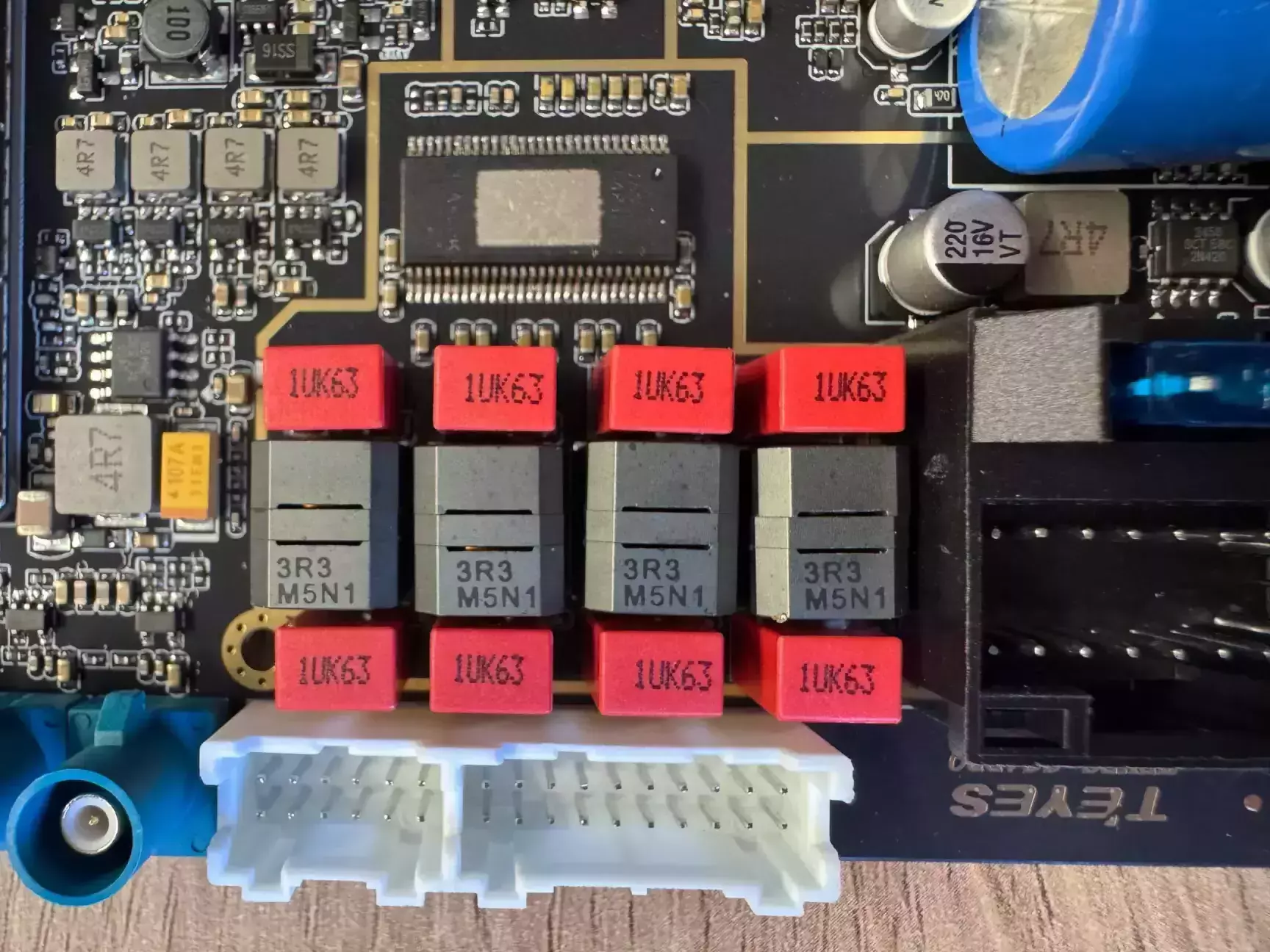

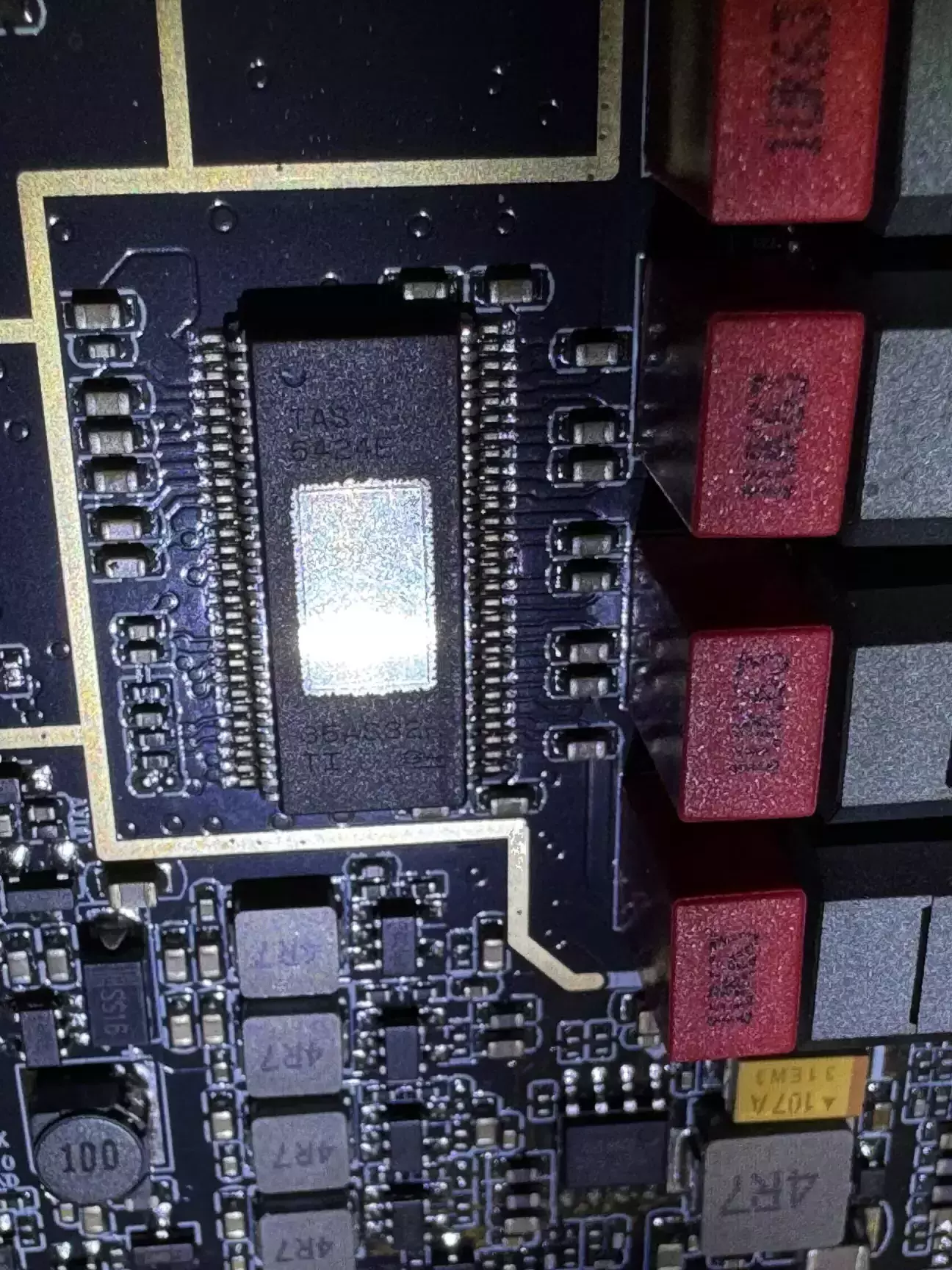

Мосфету не знаходимо, мікросхема класу D TAS6424.

Реалізація звукового тракту один до одного як ось тут. Думай.Те. Поки думаєте, дивіться на фільтр на плівкових конденсаторах Wima.

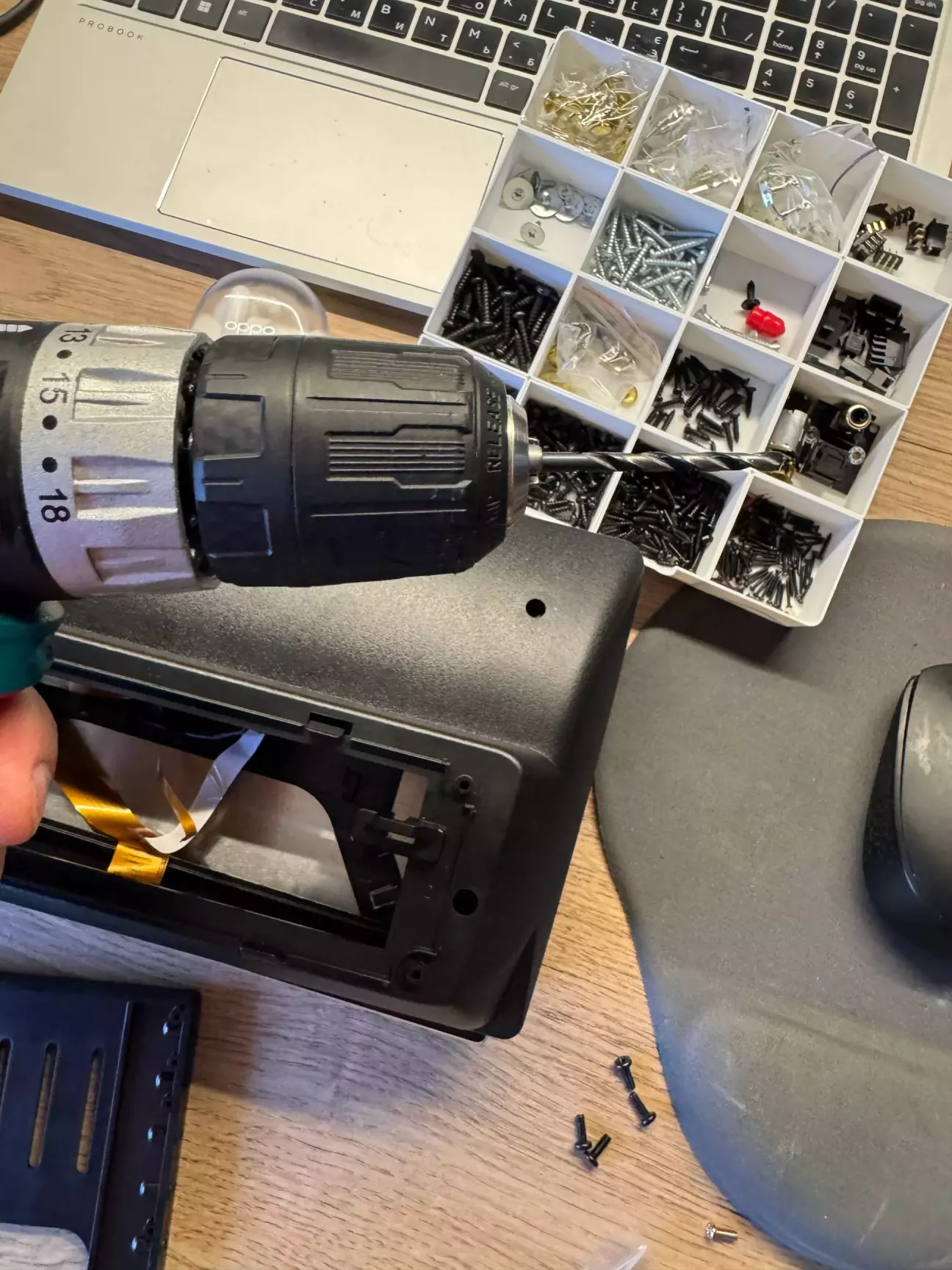

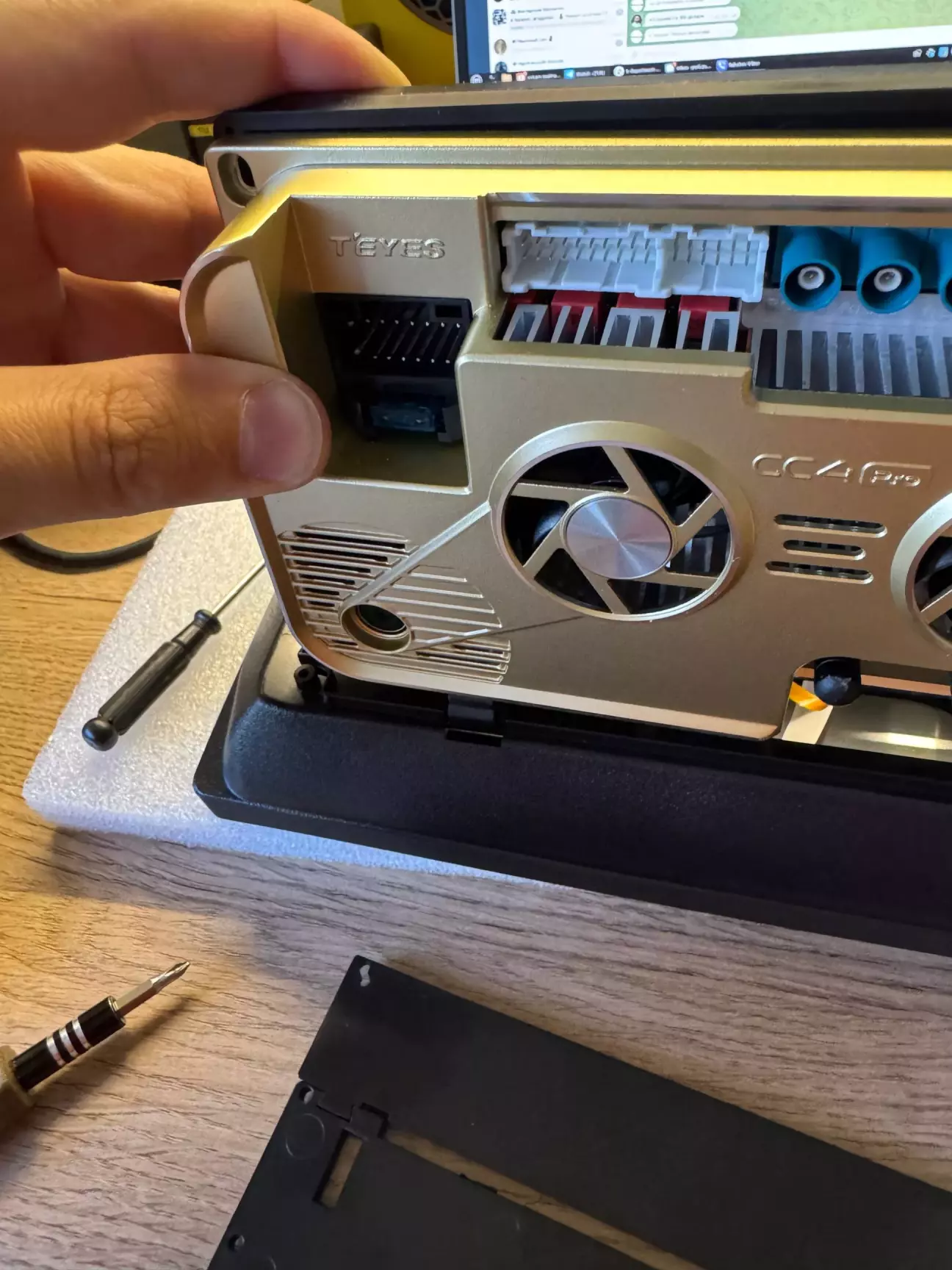

Надивилися, збираємо все в зад, бажано робочим. Рамка не співпадає по отворам з дисплеєм на 0.8мм, доведеться виправити то, розширивши в рамці отвори.

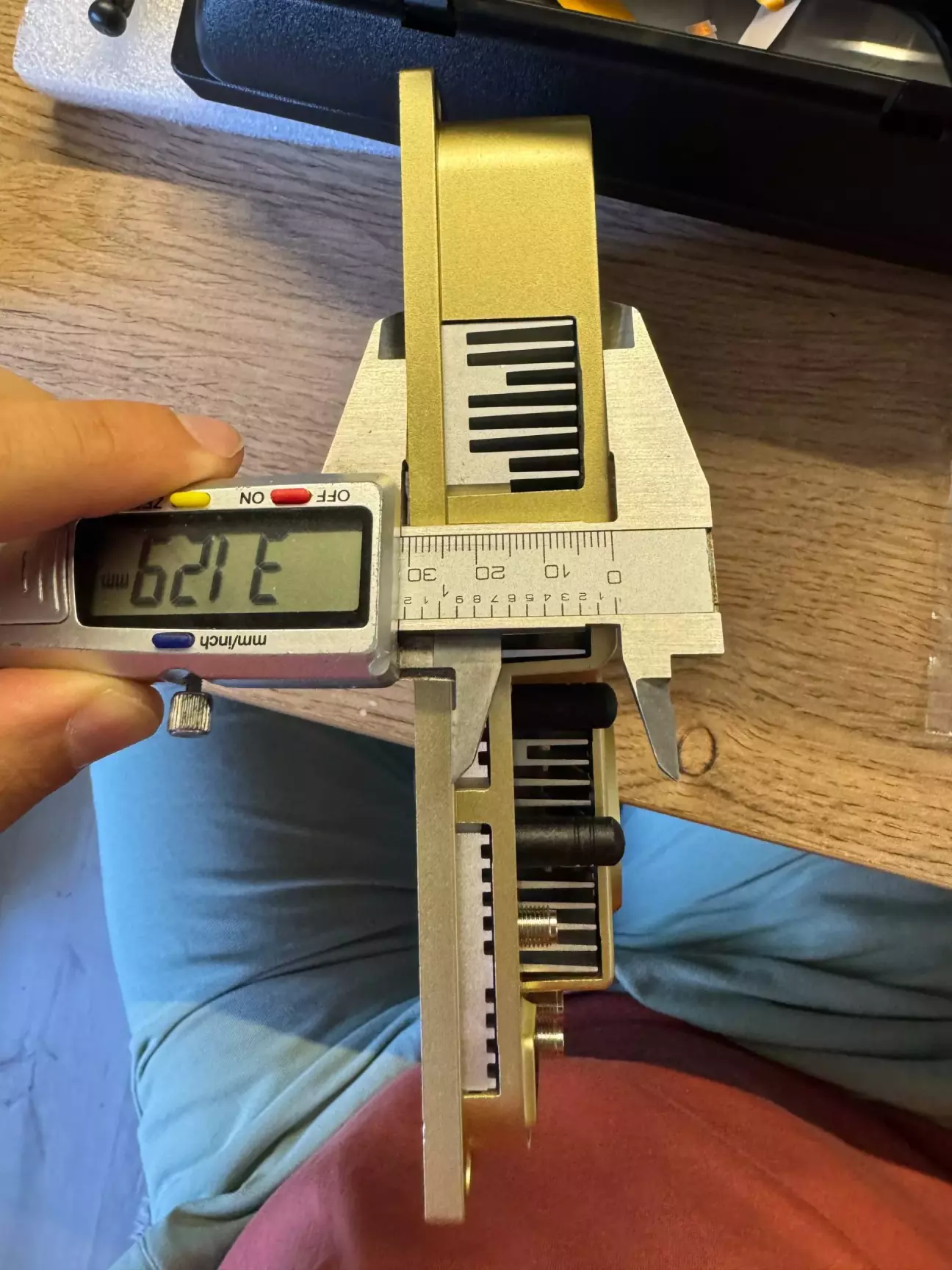

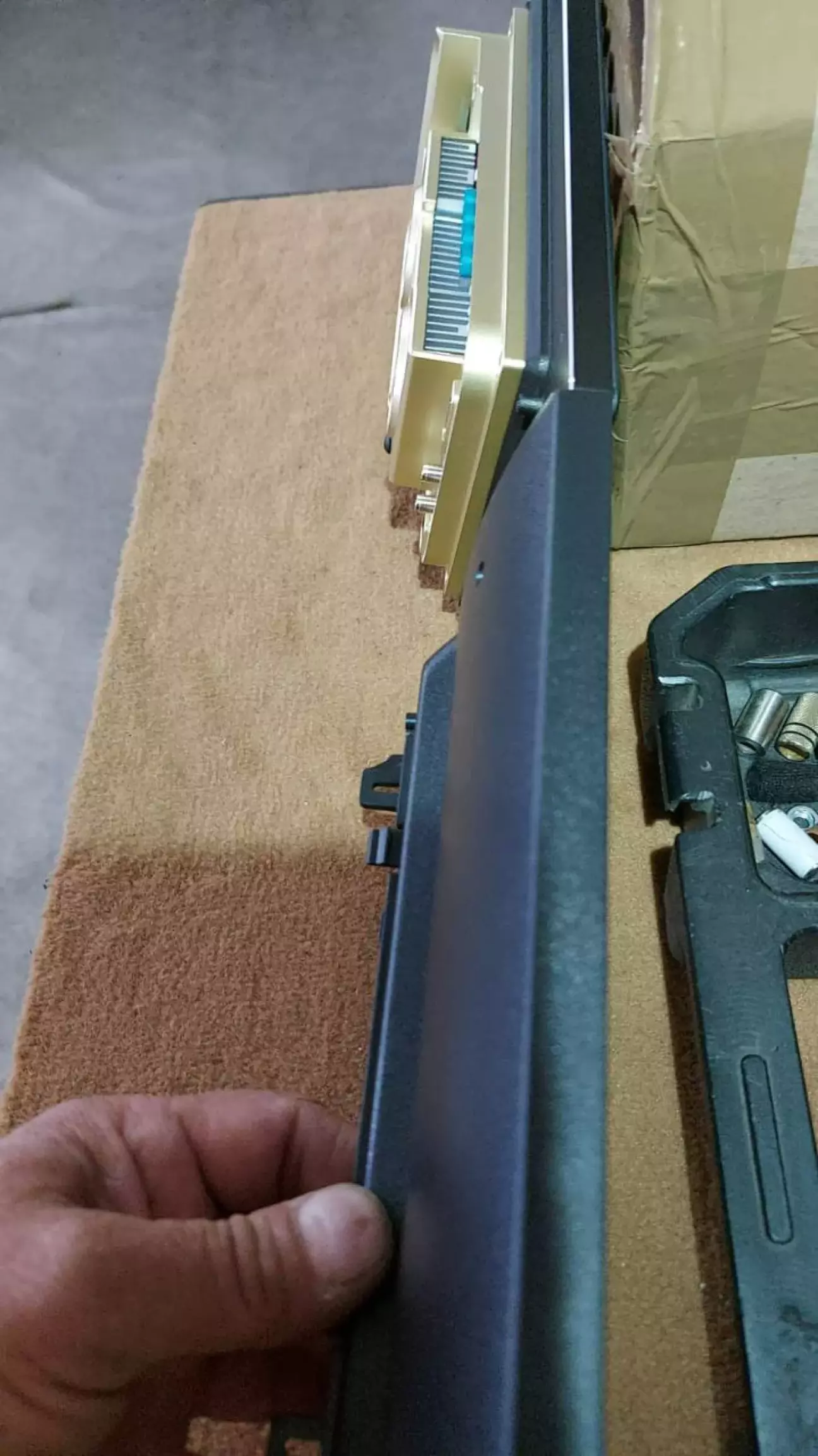

Висота радіатора трошки вища за стандартну магнітолу від Mekede чи Teyes CC3.

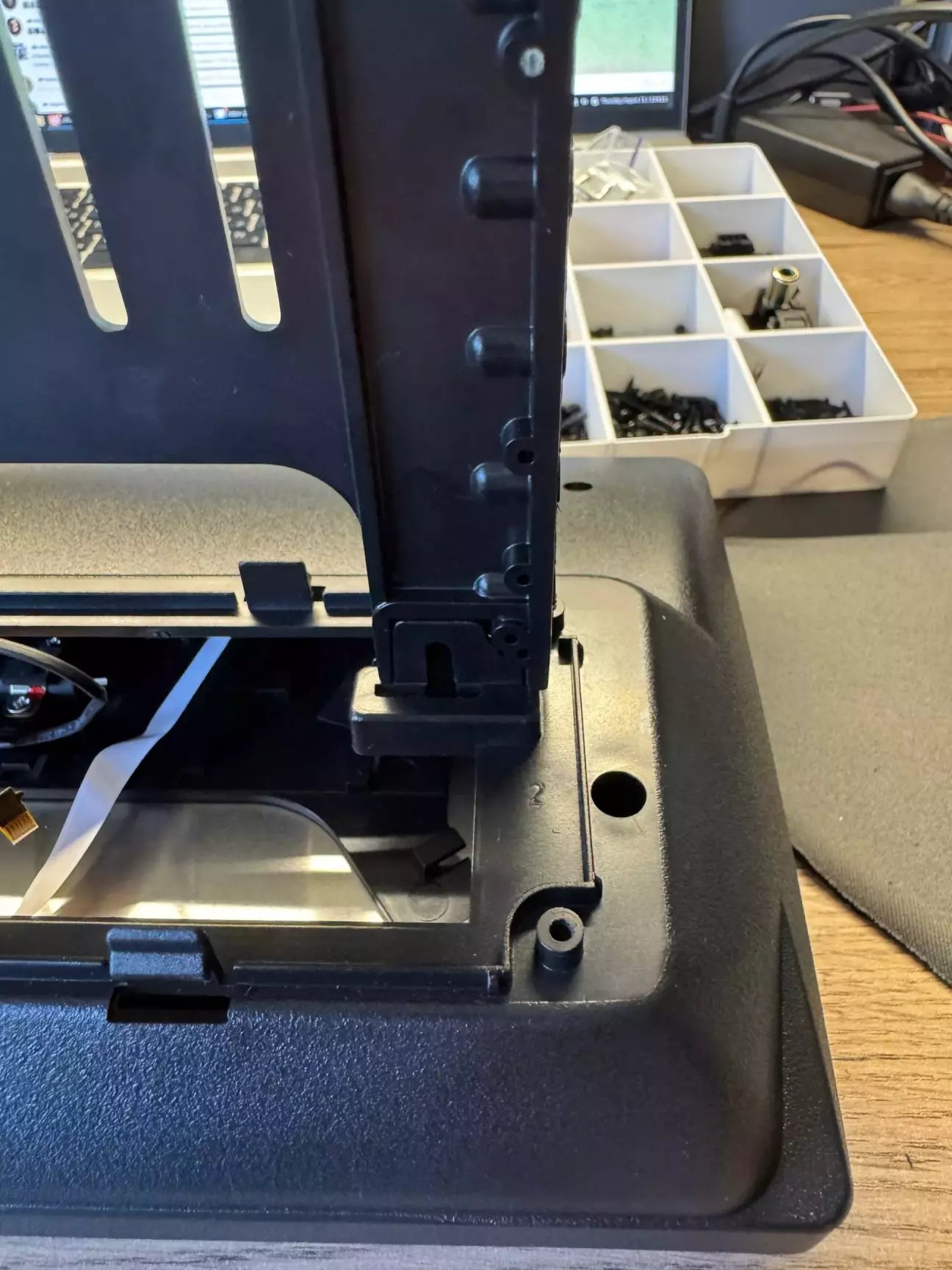

Тому кріпити перпендикулярну планку, так як задумав виробник рамки не вийде, бо пристрій не влізе в шахту.

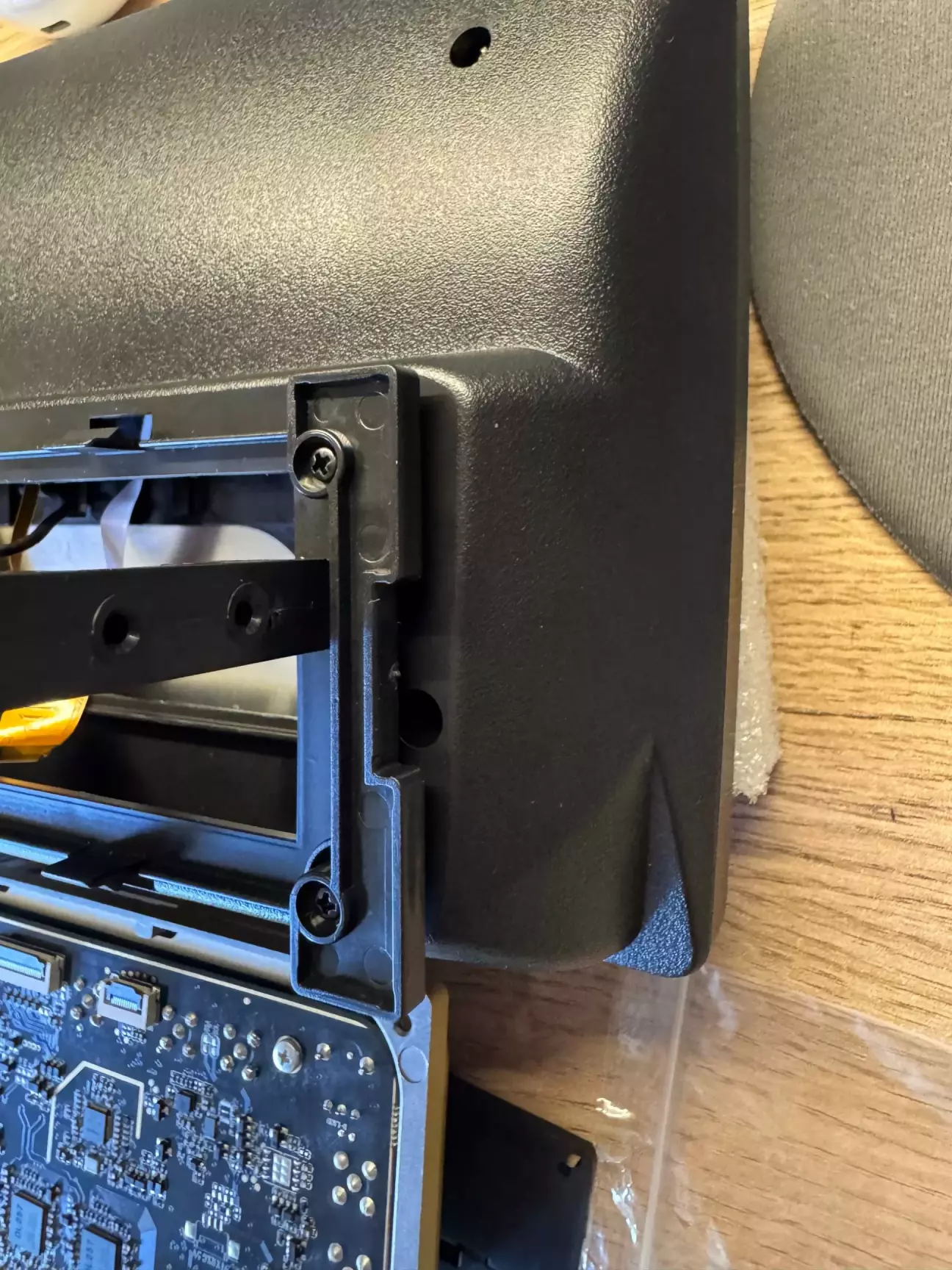

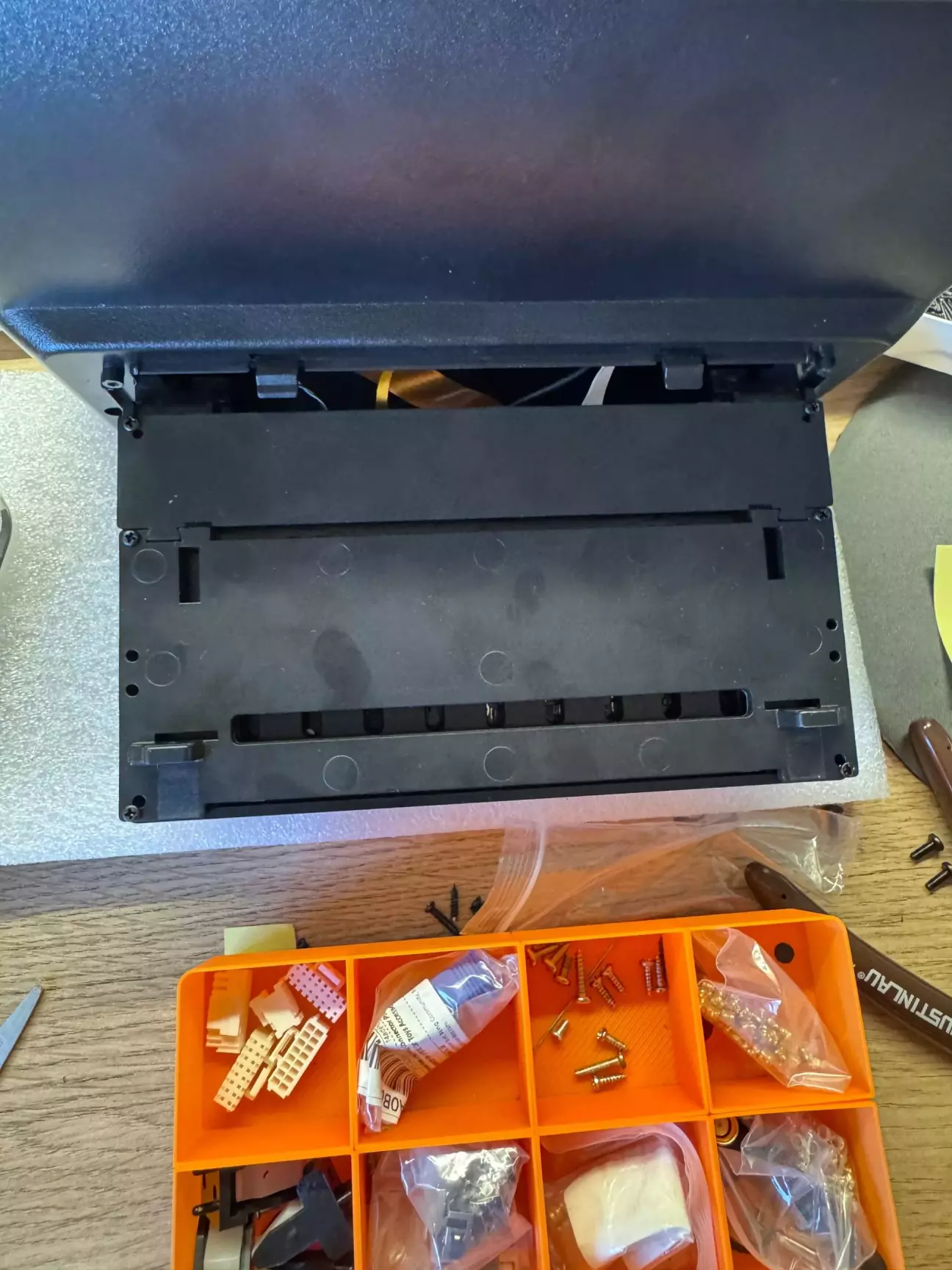

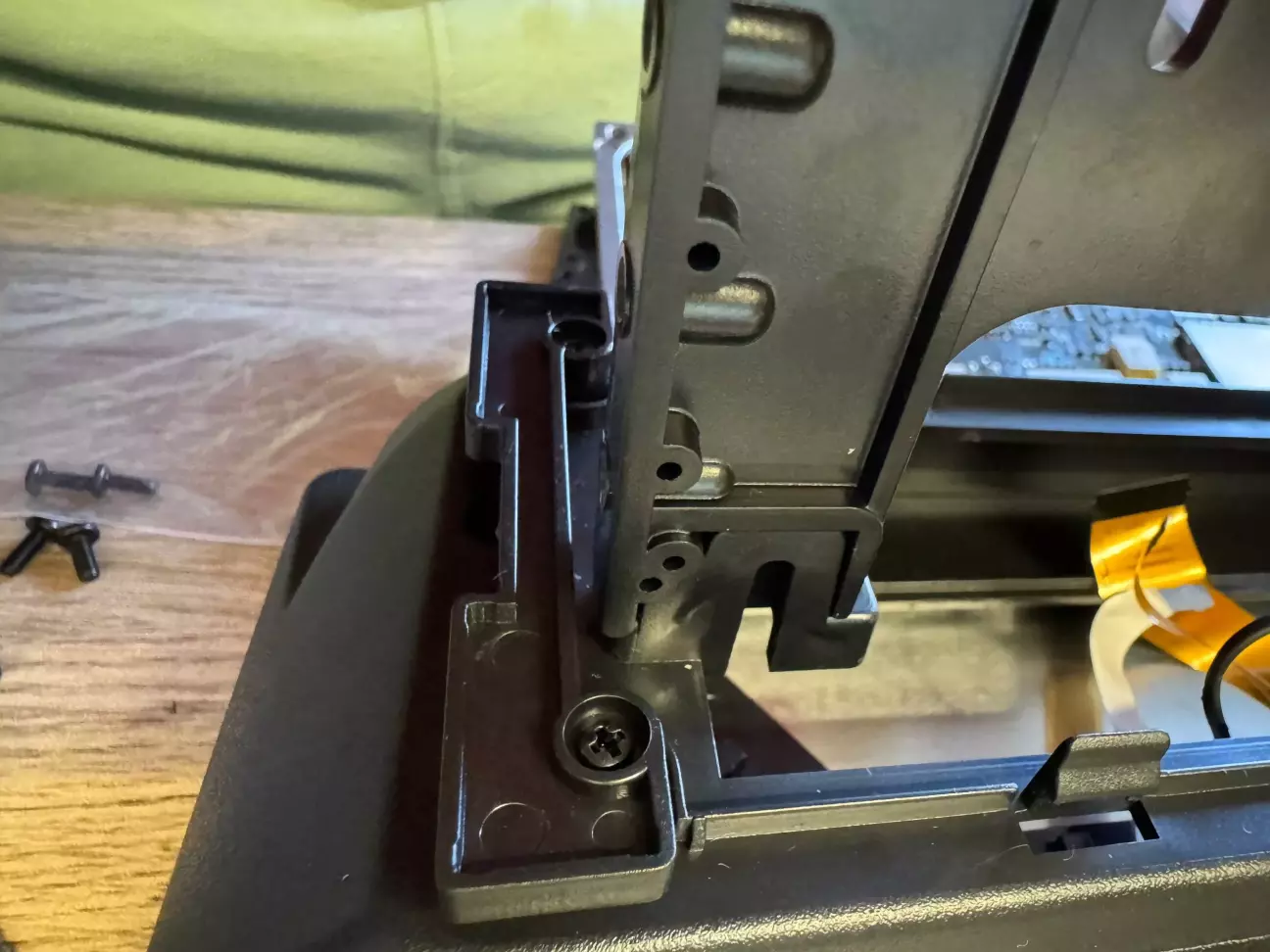

Але як виявилося пластину можна розвернути і прикрутити отак

І таким чином ми маємо потрібну висоту, щоби знизу зайшла наша велетенська плата з радіатором.

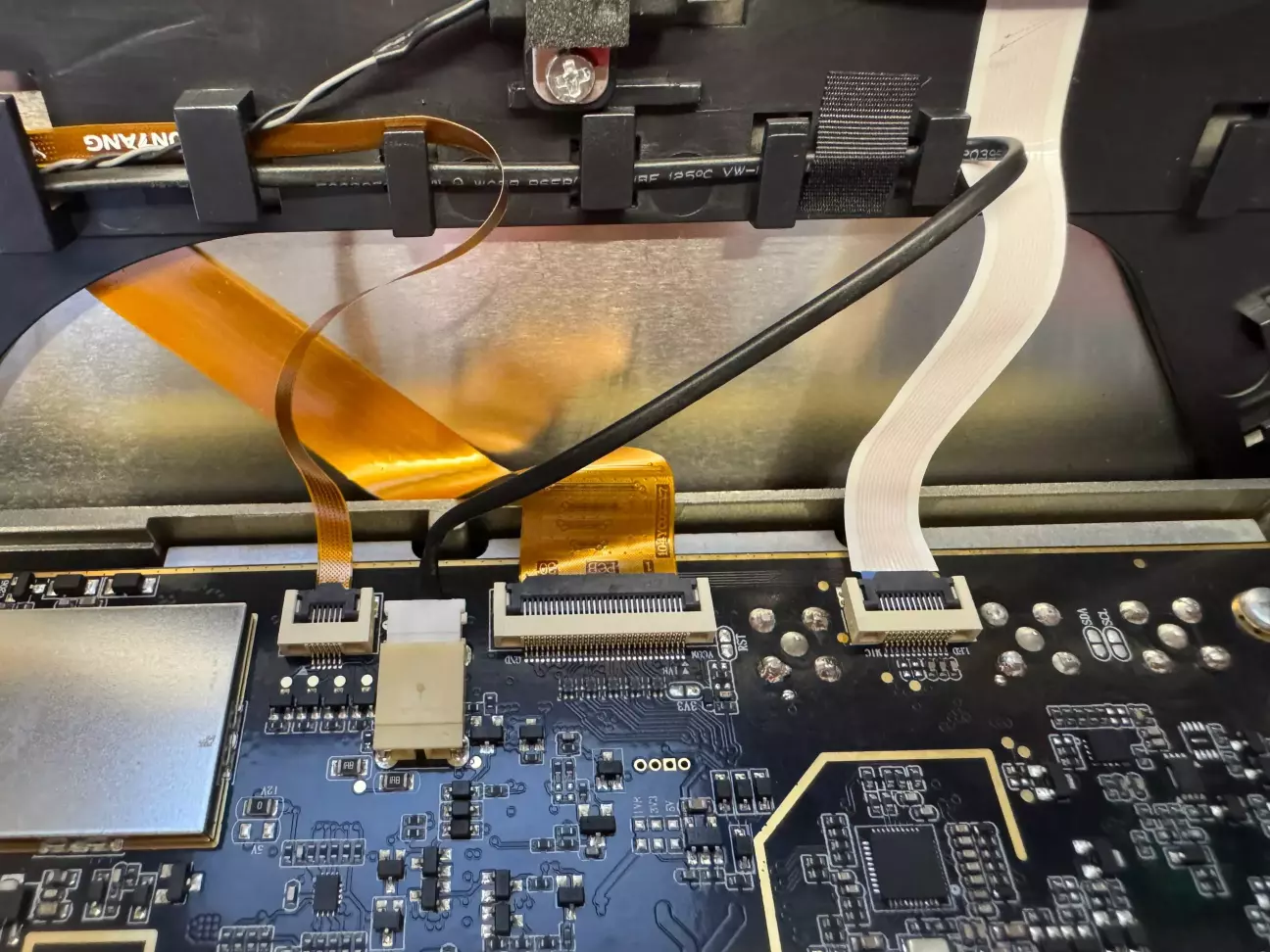

Тепер можна і женити все в кучу.

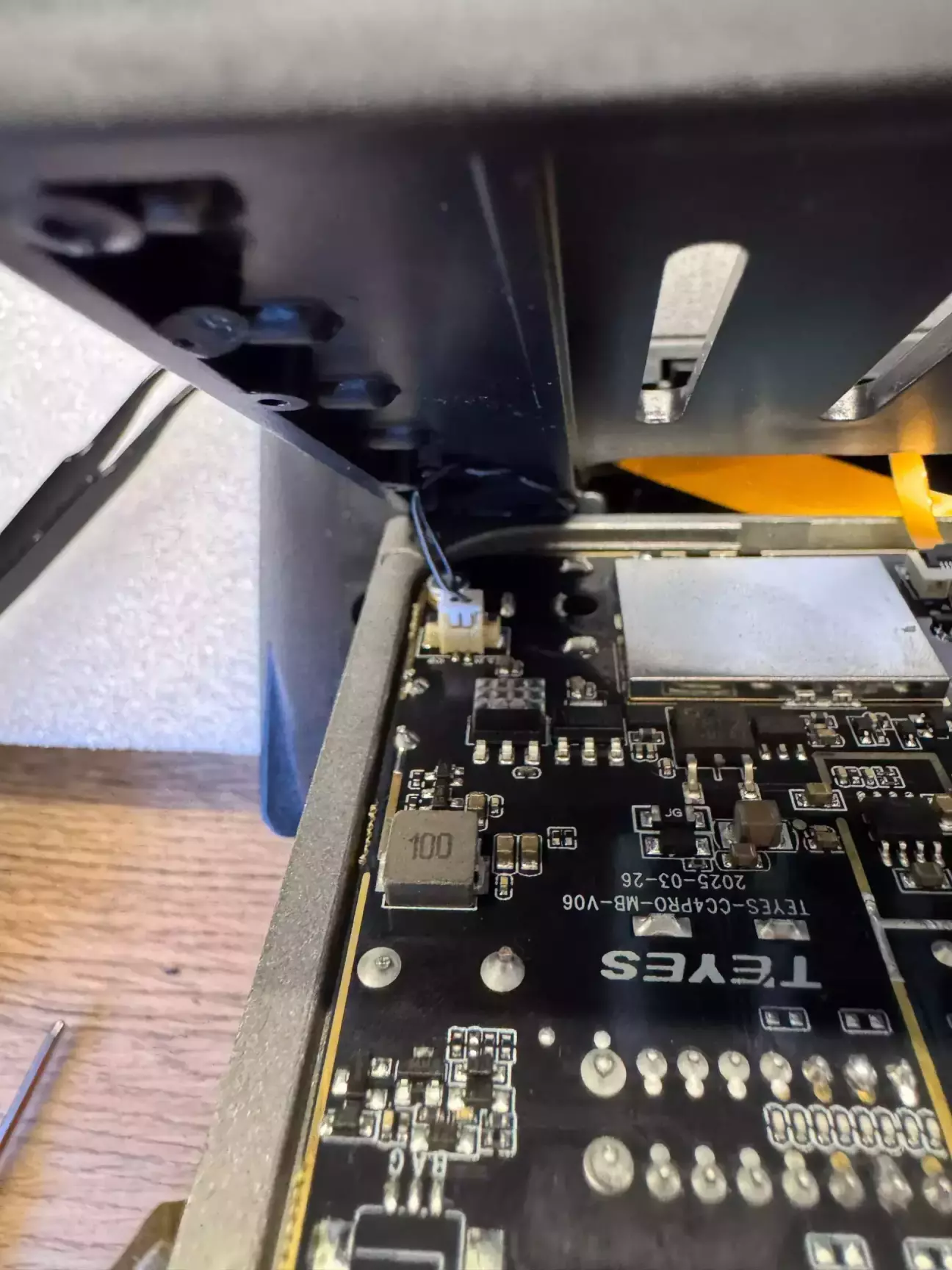

Обов'язково треба забути підключити той бісовий вібромоторчик і розбирати все ще раз.

А потім прикрутити радіатор з корпусом.

Якось неполюдськи, світити голими роз'ємами.

Ацетатна стрічка все виправила.

Можна отак кришечкою прикрити, але оскільки я змістив пластину, то кришечка своїми вушками, скоріше за все, буде заважати в 1DIN-шахті, але то буде видно установщику. І, можливо, він просто вушка в ній підкоротить.

Відкрутив, поклав окремо кришечку і гвинти окремо для неї. Гвинтів в комплекті з рамкою не було, я купив пару сотень на Алі рік тому, схоже пора закупитися знову.

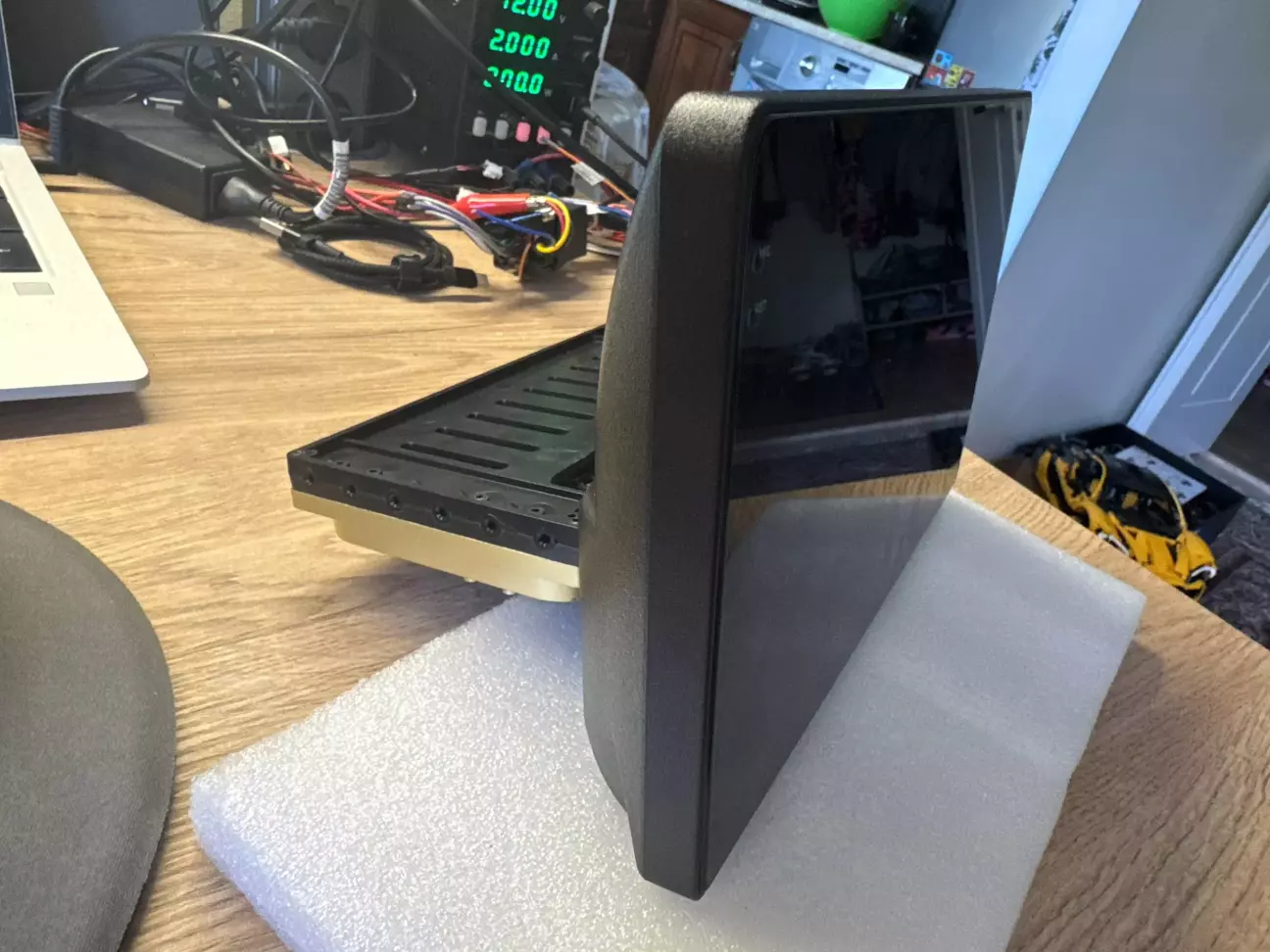

Готовий продукт виглядає отак:

 Я свою роботу зробив, отримав задоволення від процесу і трохи грошів. Як воно стане в авто, то вже зовсім інша історія. Я сподіваюсь, фото мені пришлють колись і про нюанси саме в автівці розкажуть.

Чи вартує ця мультимедіа своїх грошей? Думаю, ні. Чи хотів би я таку використовувати в авто? Думаю, так. Чи є їй хороші альтернативи - однозначно.

Чекаю на ваші думки в коментарях.
