Технопорно. Мультимедіа FYT UIS7865 4/64 для BMW Z4 2003.

Вйо до порнографії, щоправда техно.

До мене часто приходять з дивними на перший погляд запитами. В 99% люди губляться після переписки. Але треба віддати належне @AlexGur ВСІ спільні проєкти ми довели до кінця. І ще є в процесі, якщо буде цікаве я покажу, обовʼязково. Дуже шкода, що він перестав вести БЖ тут, але має дуже активний Instagram i трошки YouTube.

Отже запит був: хочу CarPlay/мультимедіа в штатне місце BMW Z4 2003. Z4 в Україні з десяток, а ця мабуть одна з найкращих, якщо не найкраща.

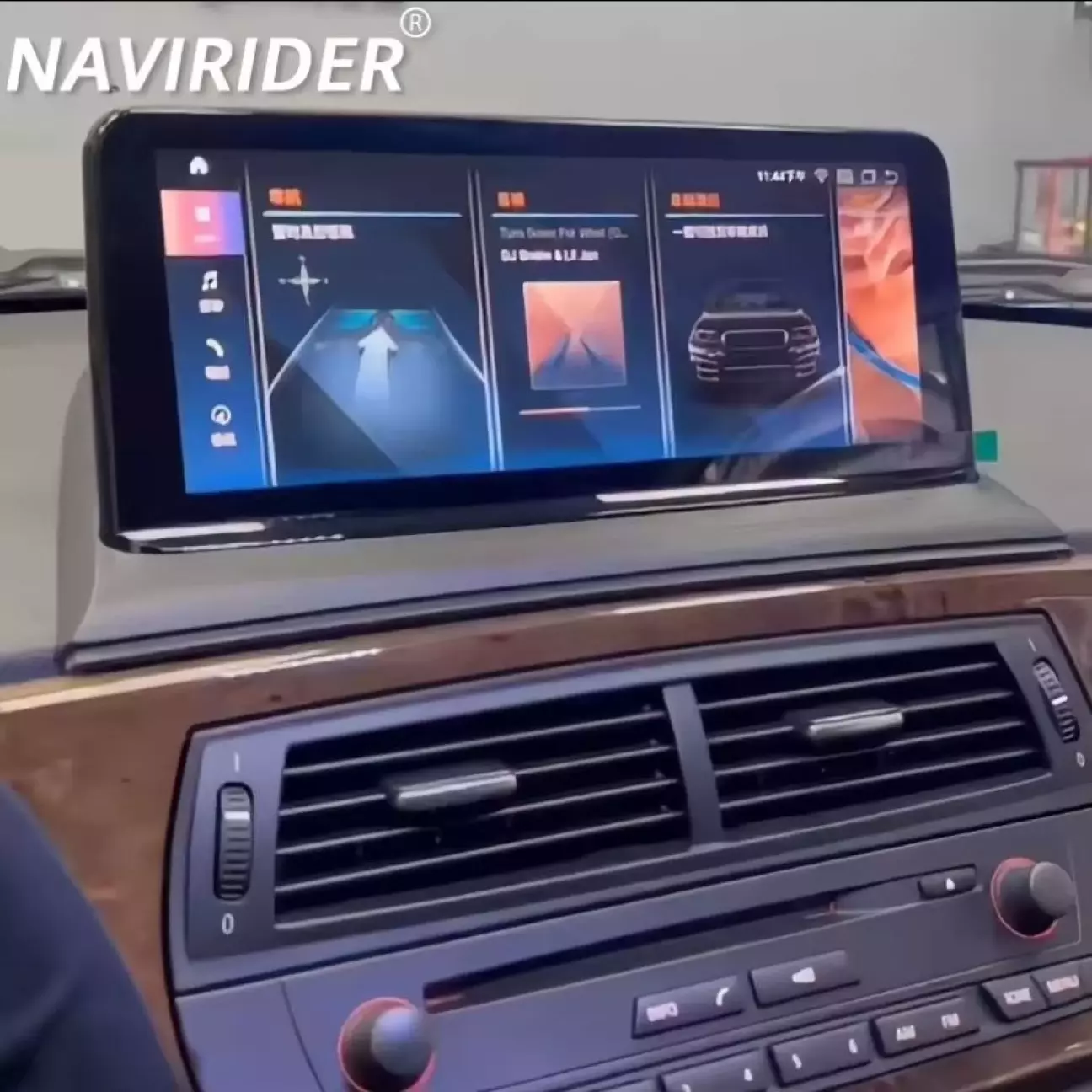

Звісно, отаке від китайців хоч і гарне, але не для таких автівок.

Є готовий мод від британців, але там роздільна здатність дисплею 2003 року народження і його кольоропередача така, що ригать. Ціна ж там, як крило від боїнга.

Тому давайте щось зліпимо так, щоби всі рибний суп їли.

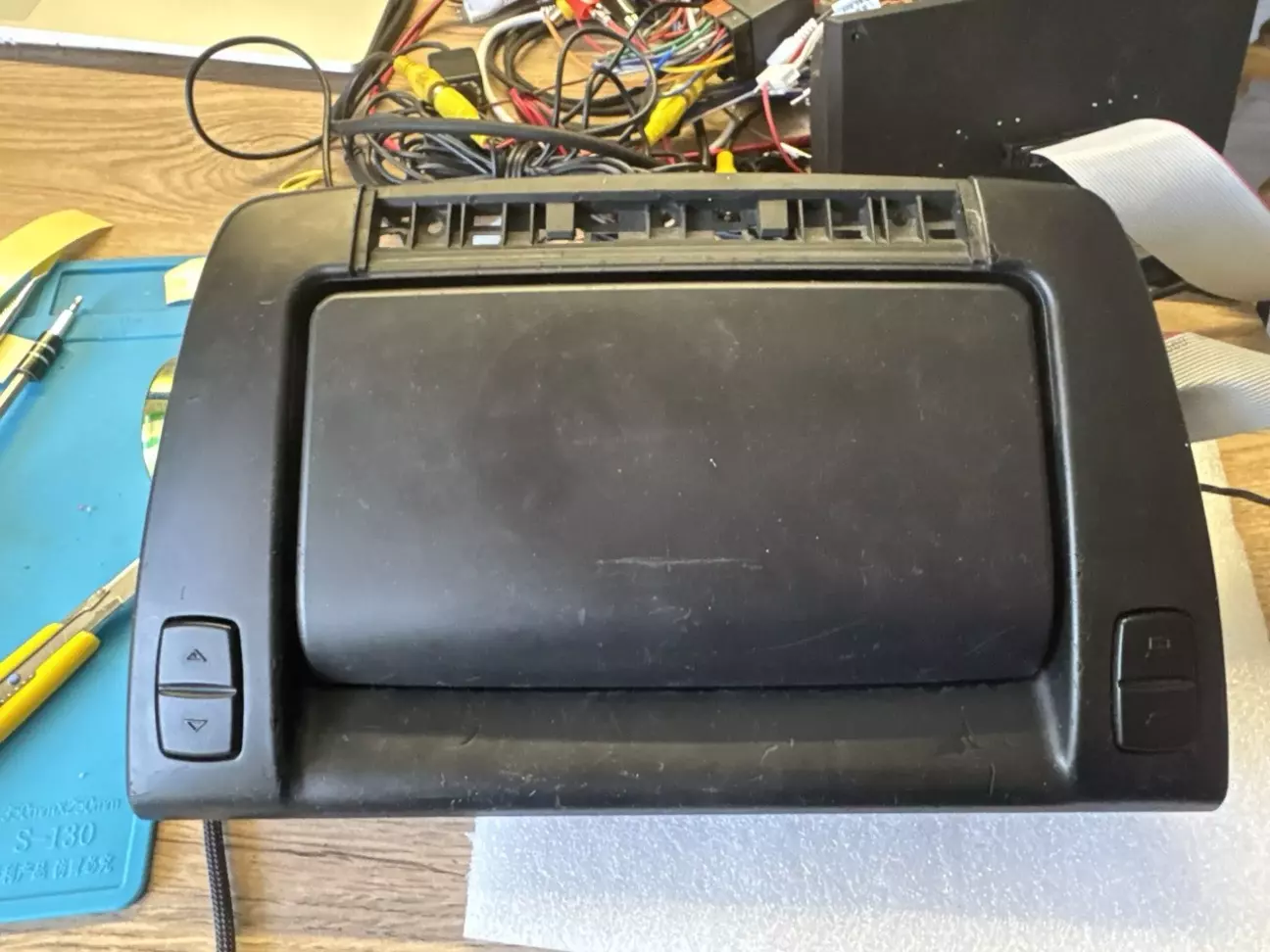

І от бардачок з дисплеєм від Z4 вже в мене. Стан його ну просто біда, преміальний на 2003 рік софт тач за 23 роки перетворився в липке гівно. Хоча би не страшно подряпати і розумію, що гірше йому не зробити. Він якраз планувався під зняття покриття і фарбування.

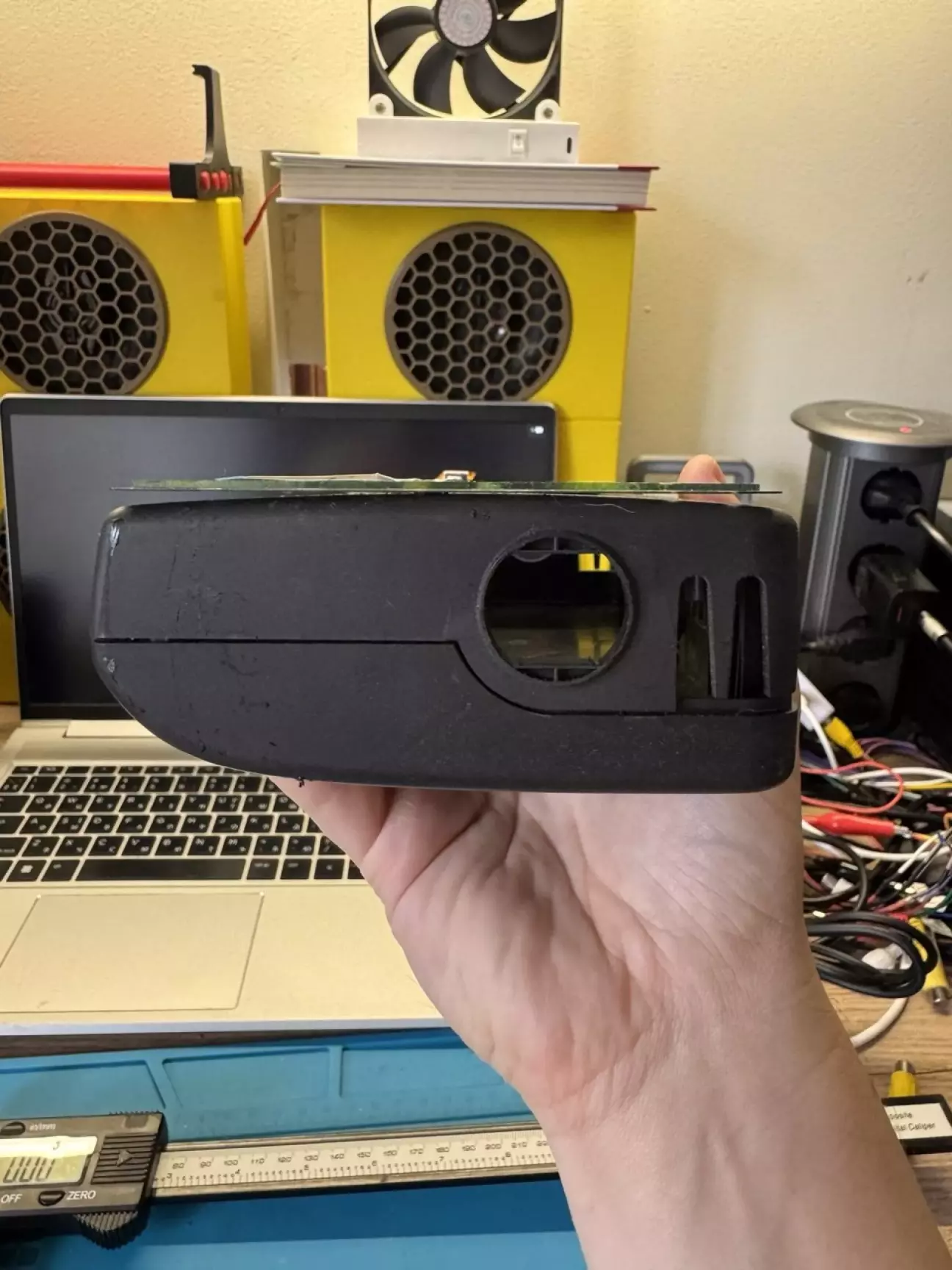

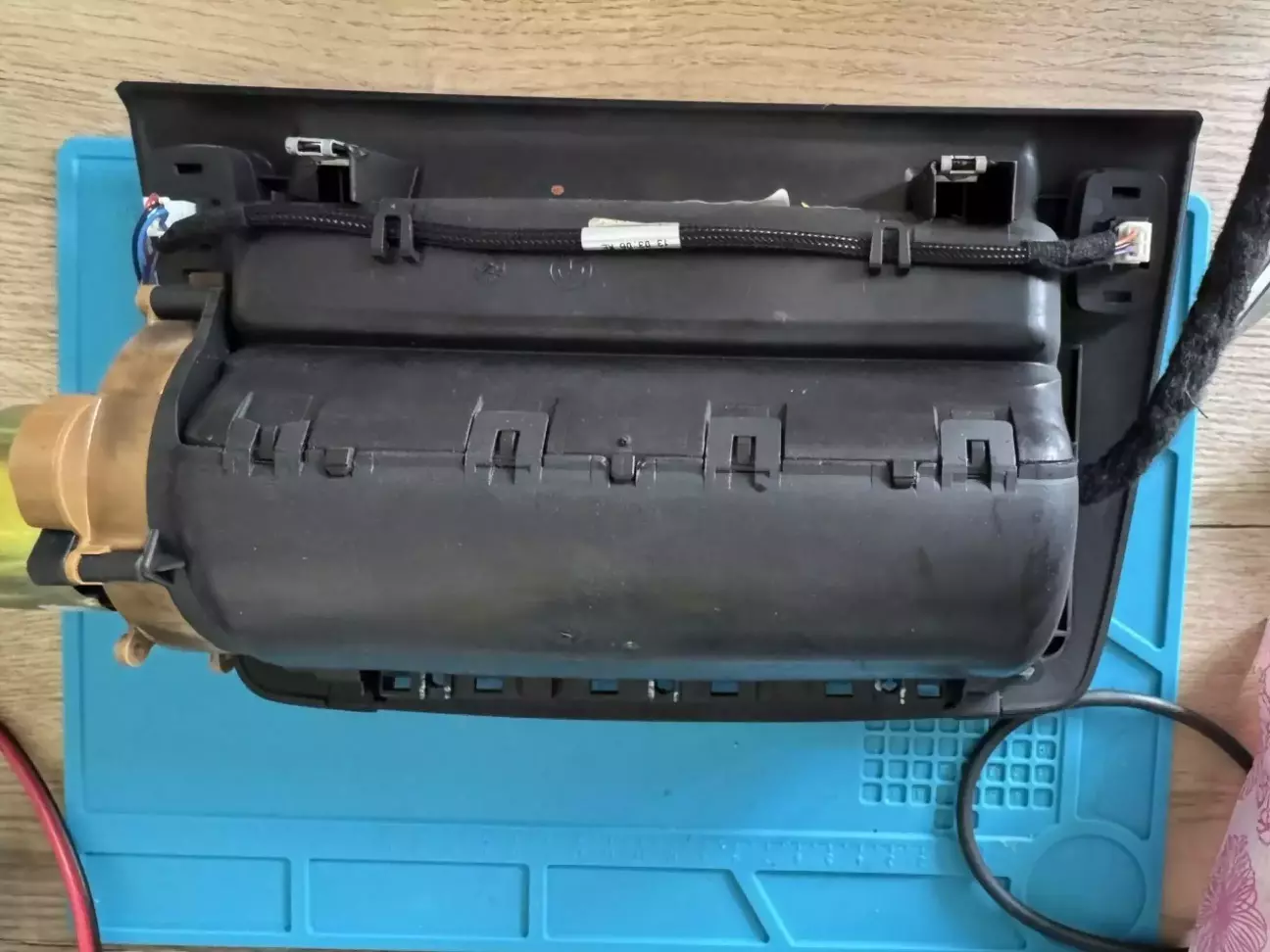

Вид знизу, поїхали розбирати. Можливо, його вже розбирали до мене, бо деякі застібки були відсутні, одна чи дві розсипалися на молекули в мене в руках.

Я прихильник оборотного тюнінгу. Фото для себе в першу чергу.

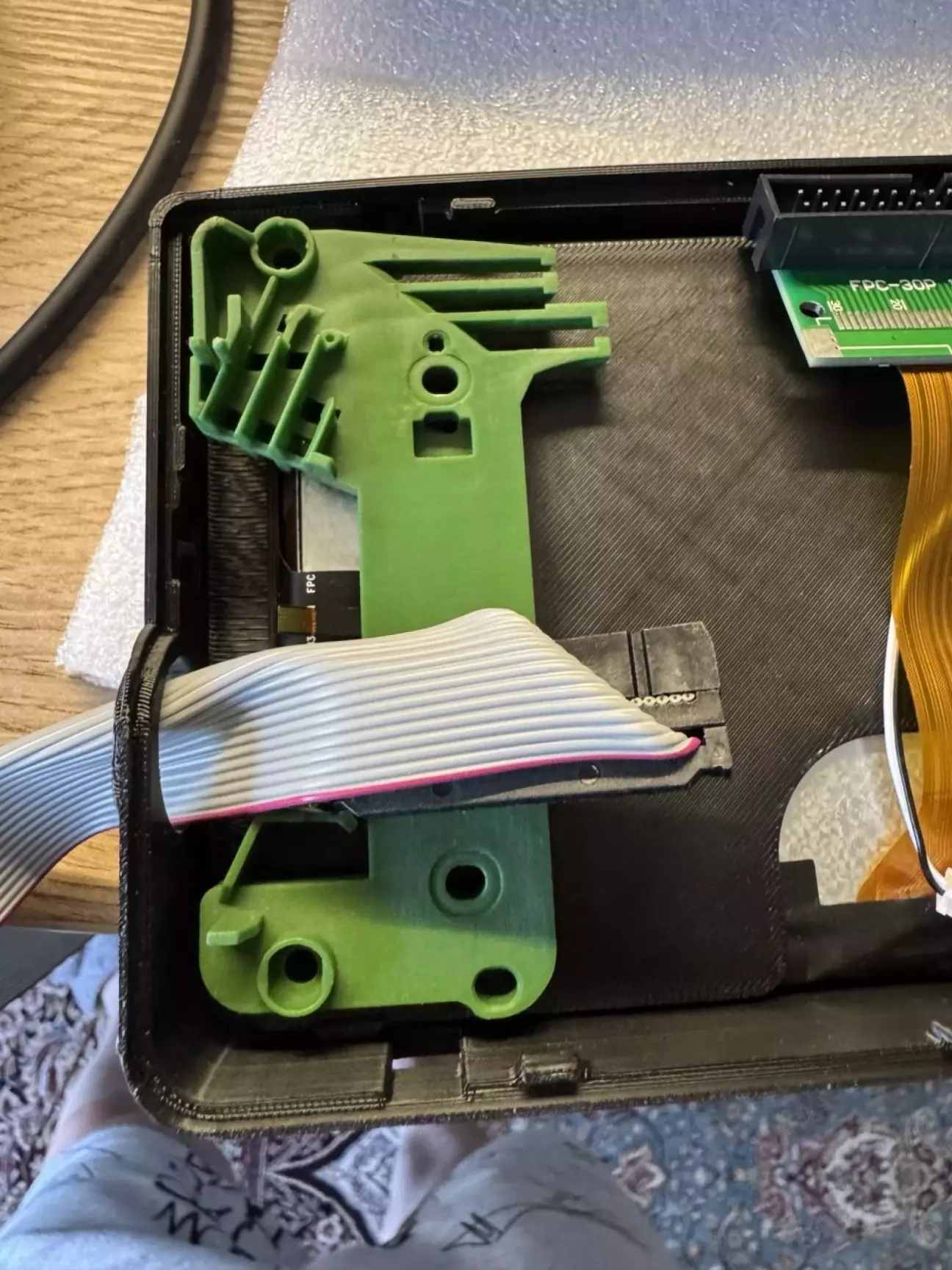

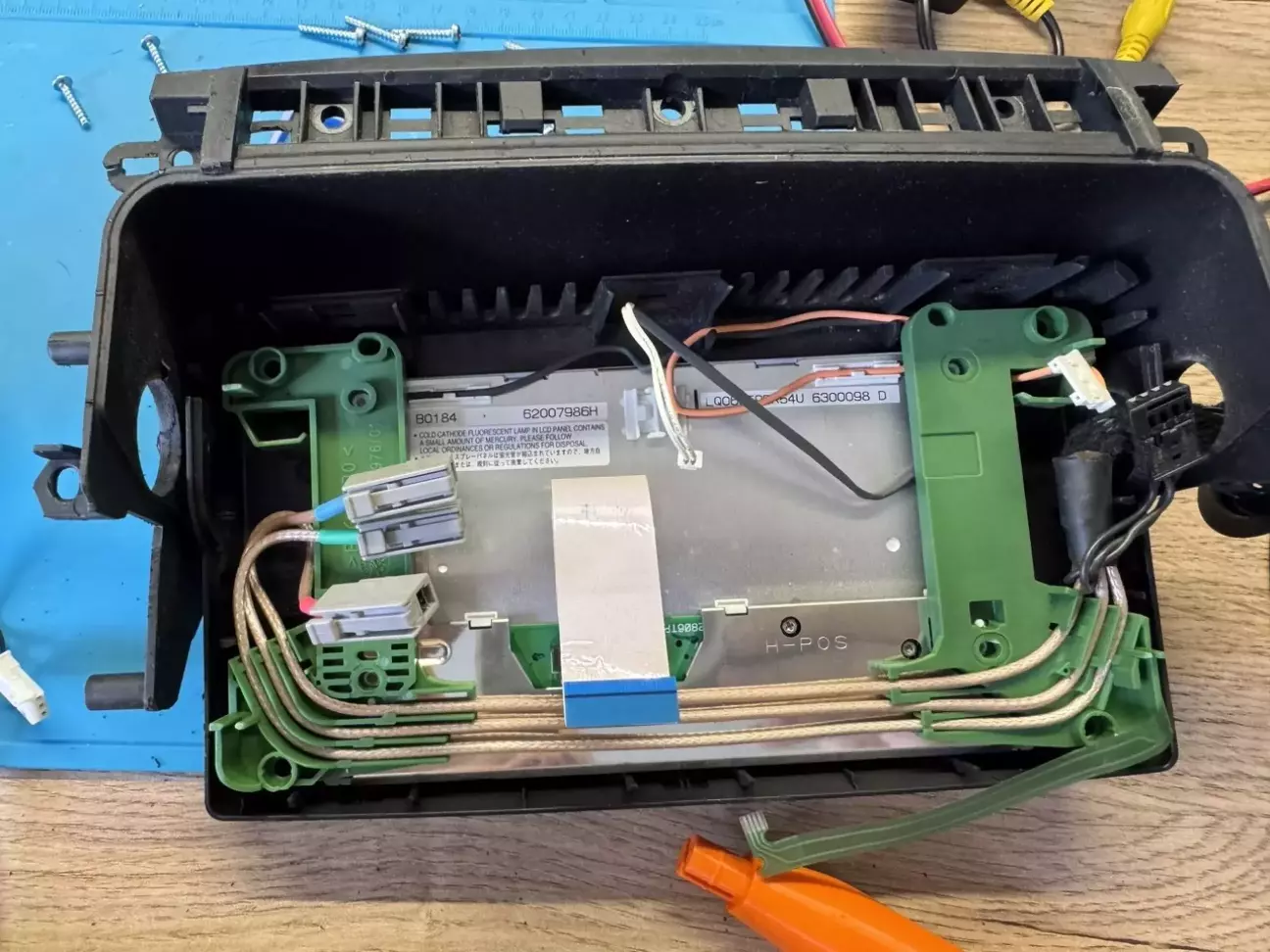

Ще фото для себе, зелені кронштейни я лишив, підрізавши їх зовсім в кількох місцях. Вони і в старій мультимедіа можуть продовжувати працювати і тепер в новій теж.

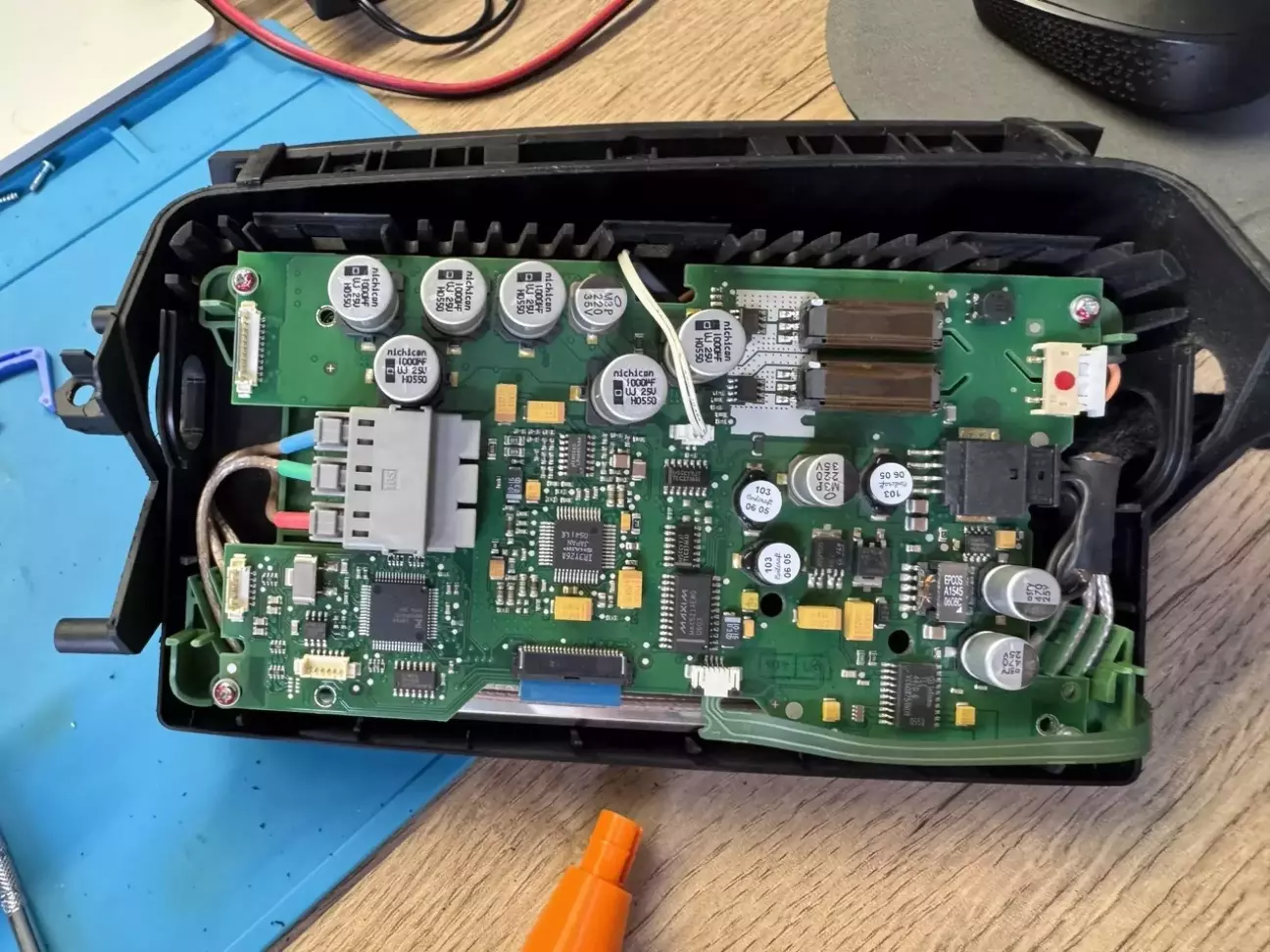

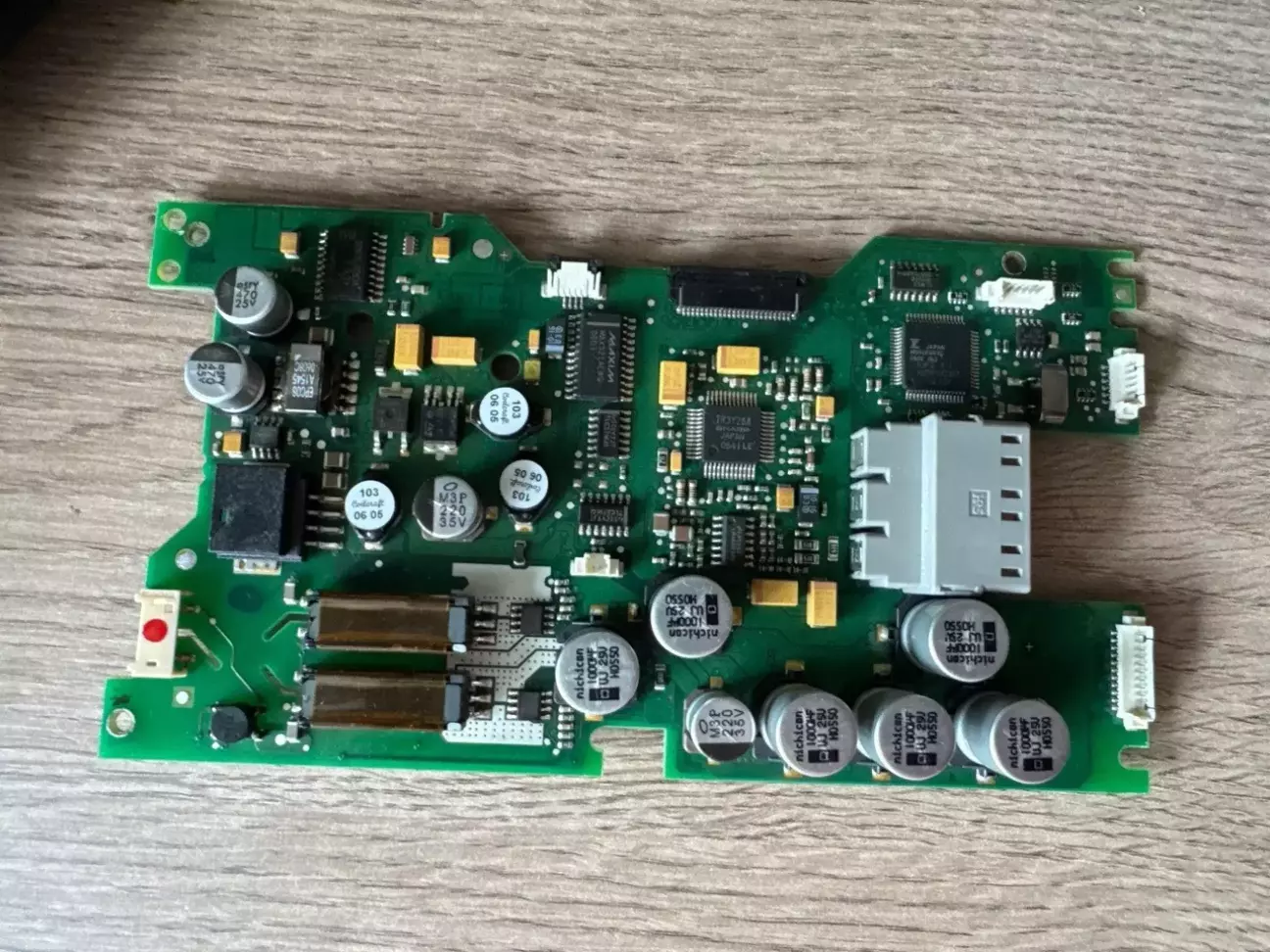

Плата дисплею штатна. Я би хотів її викинути, але в 2003 році крокових моторів не ставили в мультимедіа, а звичайні мали контролер, на пів цієї плати, тому її треба лишити, щоби бардачок відкривався моторизовано і нахилявся кнопками теж.

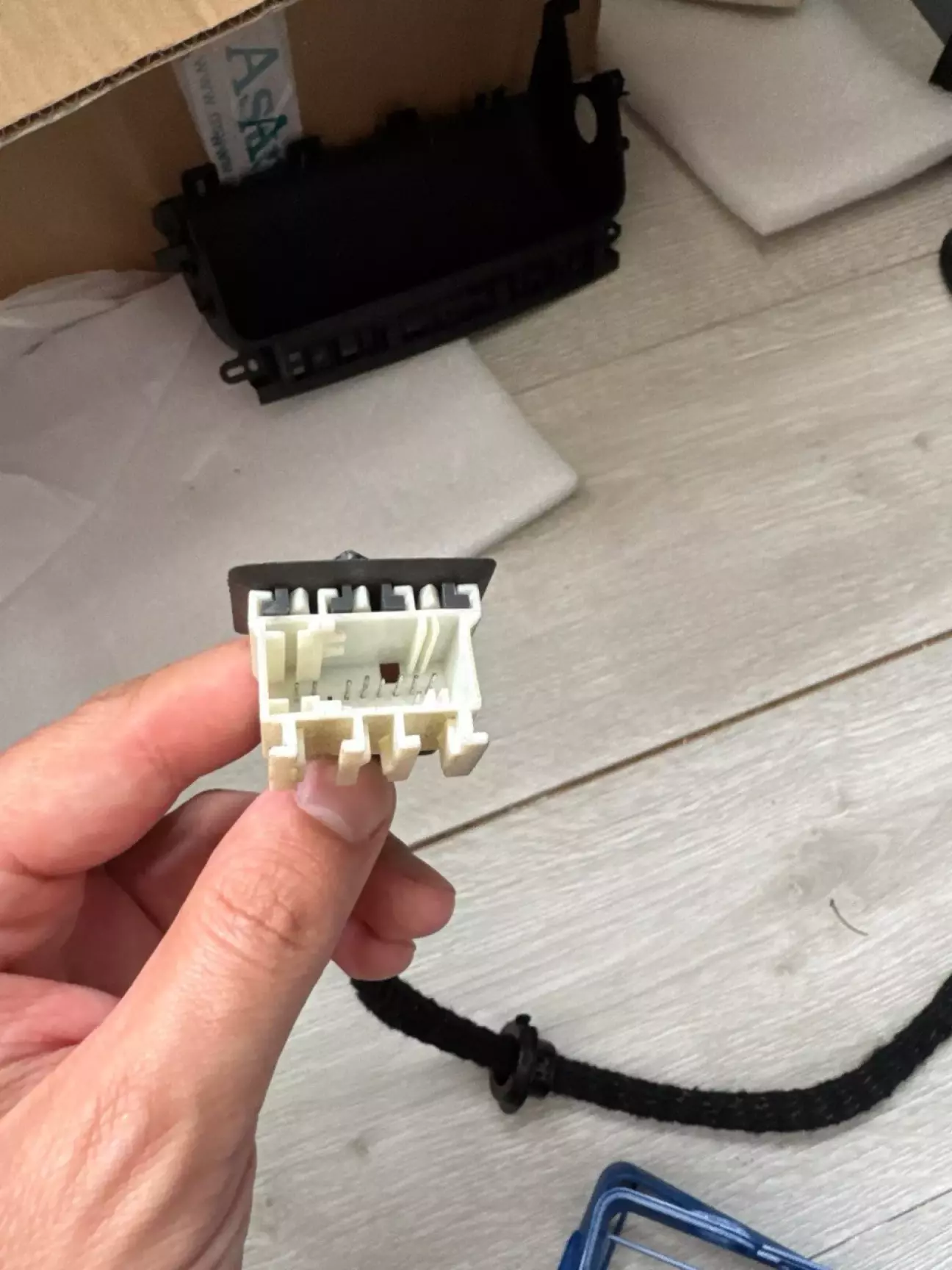

При вивченні розʼєму з 9 пінів корисних тільки 3, ще три - це екранування останніх трьох, по котрим передається зображення до старого RGB дисплею.

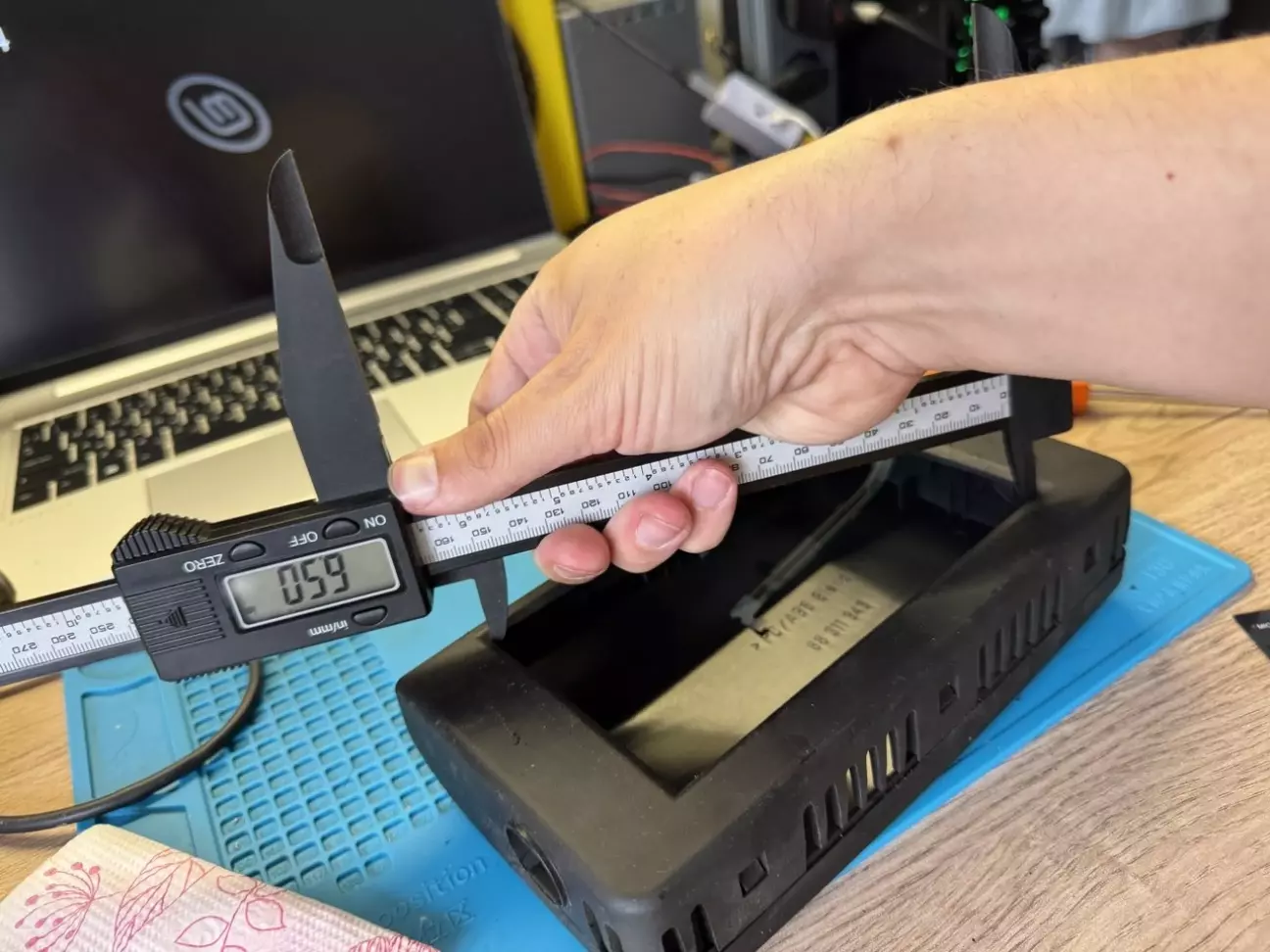

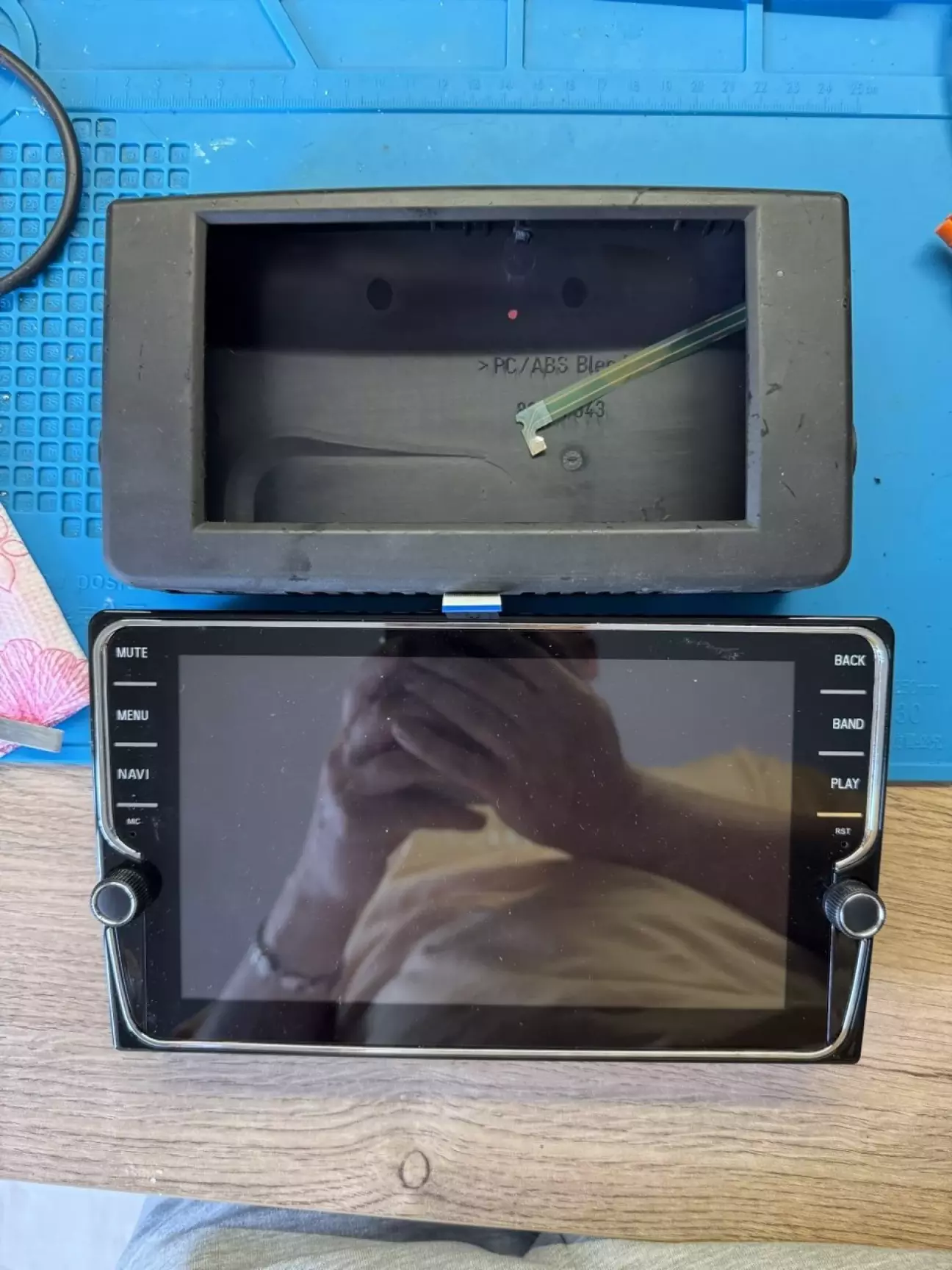

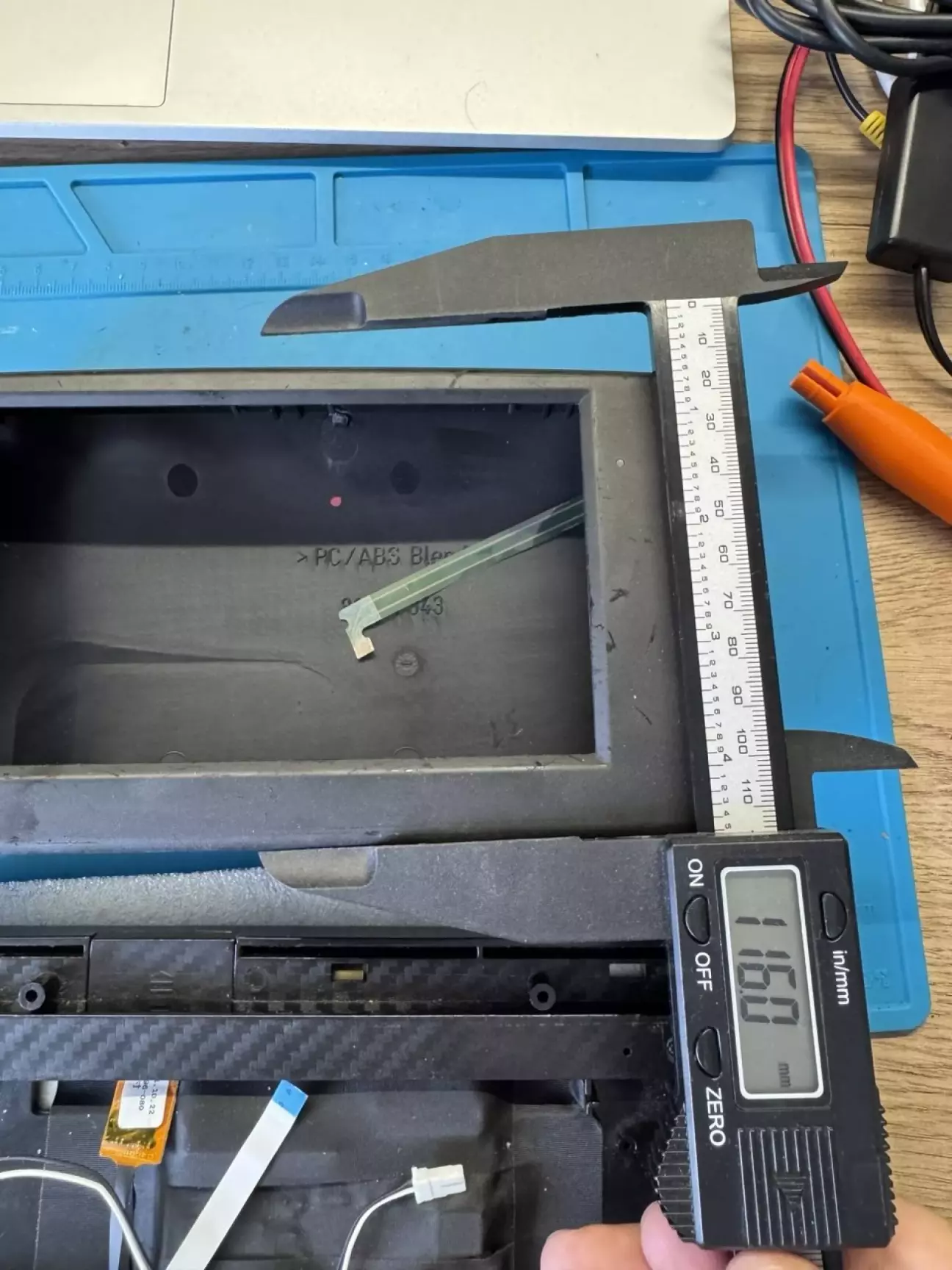

Після розбірки міряю щоби зрозуміти якого розміру в нас буде нова мультимедіа. Штангель по висоті 8 дюйм дисплею.

І розумію, що 8 дюймів (знизу) сюди не поміститься.

Старий дисплей мав діагональ 6,5 дюйми і розширення типу 480х320, чи взагалі 320х240. Не важливо, бо він не витримував жодної критики не по роздільній здатності, ні по кольоропередачі, ні по яскравості.

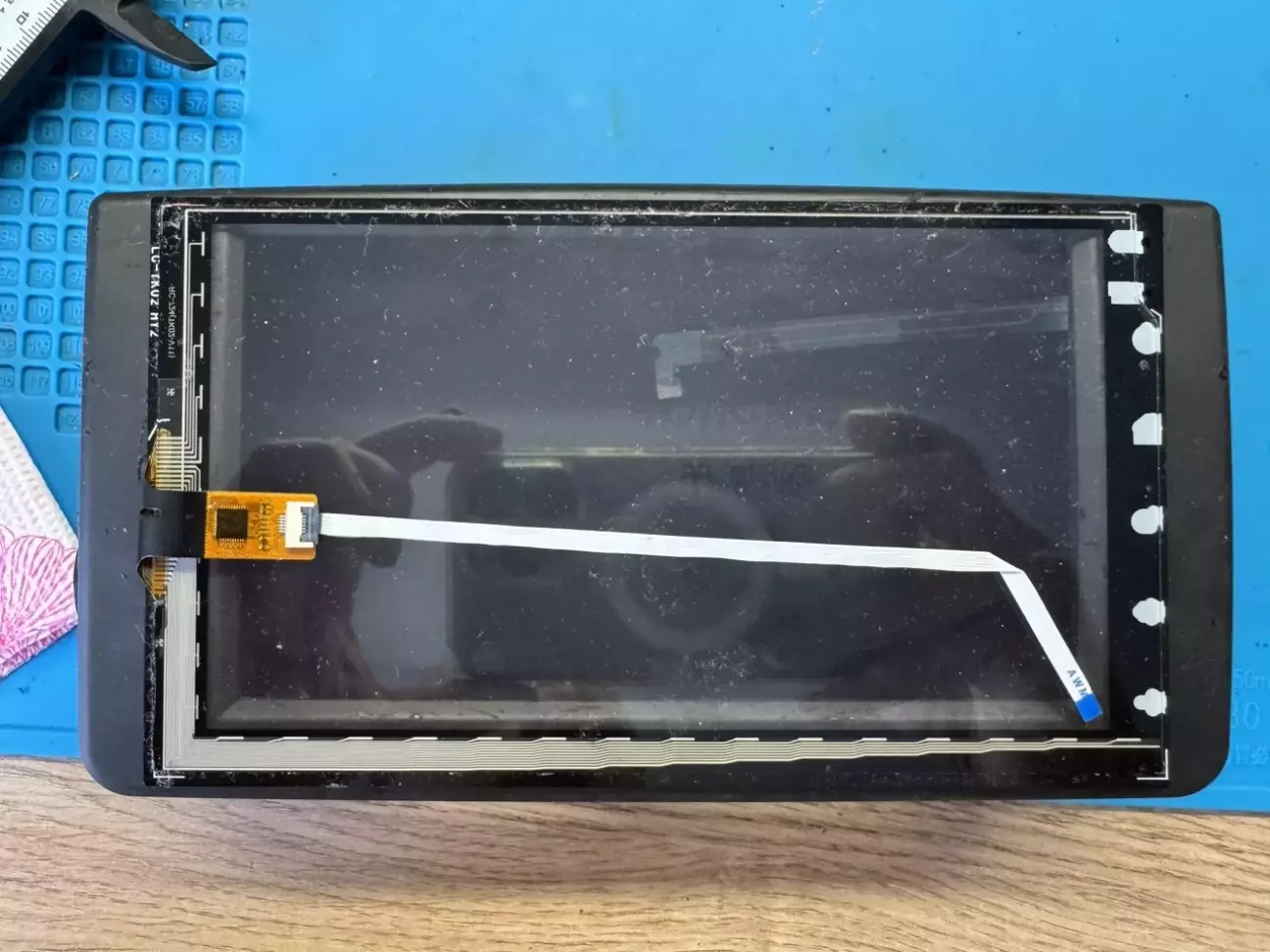

Приклавши мертвий тач, на горі, бачимо що тут іще і форма опукла, тому буде весело.

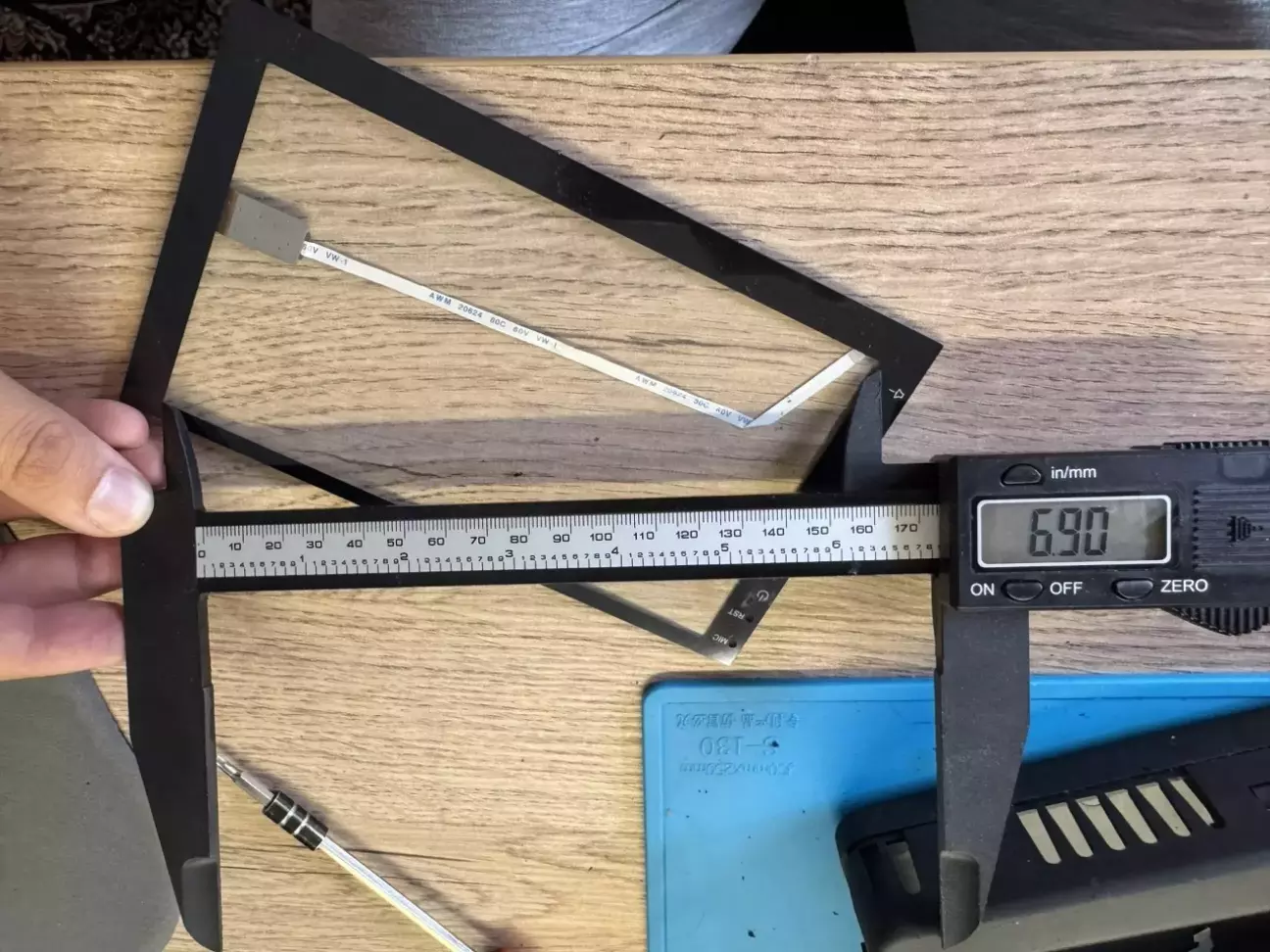

Видима зона в 7 дюймового дисплею - 6.9” роздільна здатність 1024х600. Хотів 1280х720, але, чорт забирай, в китайців вони рідкість, навіть на заводі, і найменшу партію мені запропонували в 50шт, що не підходить, тому 1024х600.

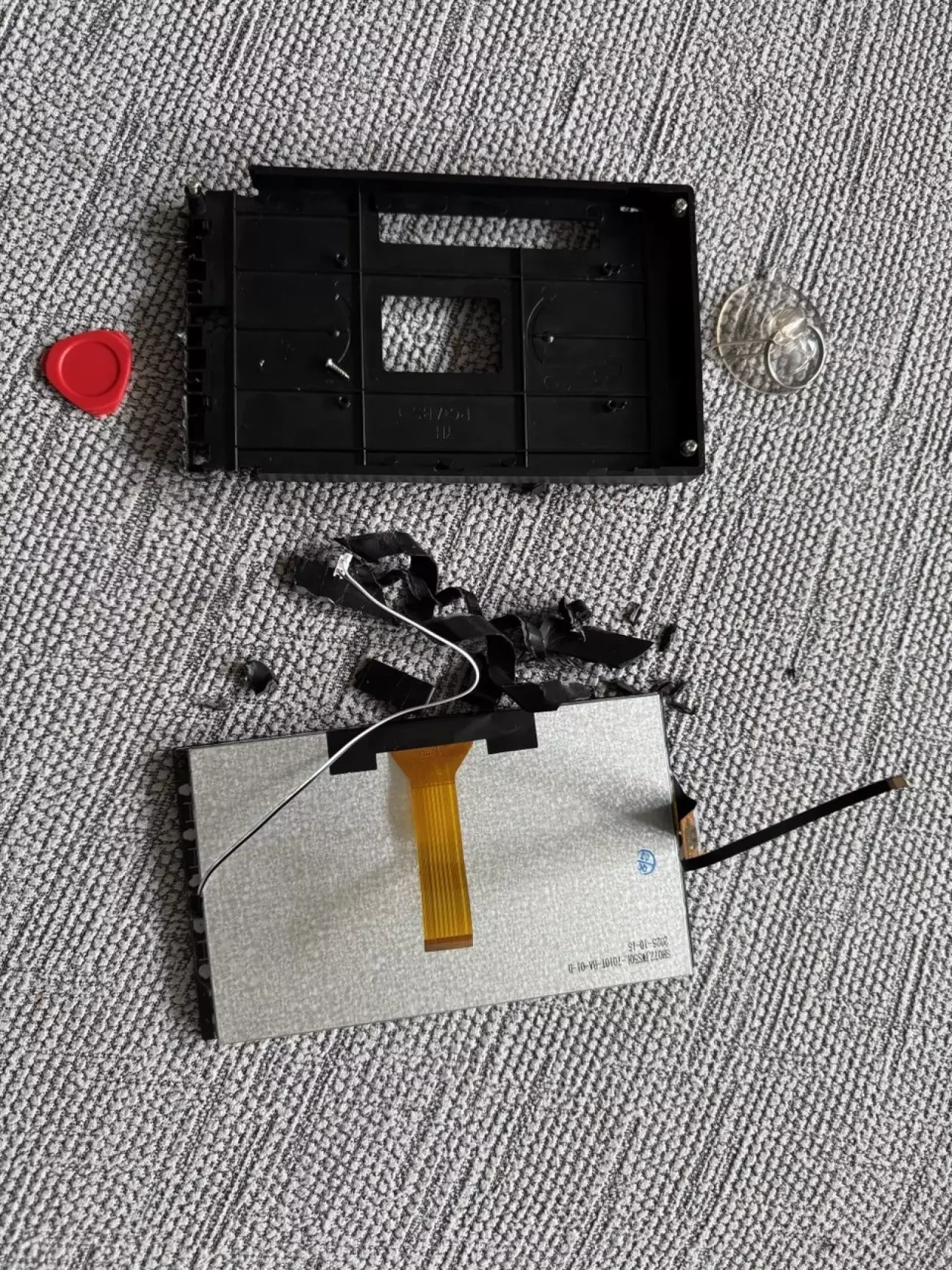

Перший дисплей китайської мультимедіа FYT UIS7865 4/64 чомусь був залитий герметиком дуже сильно. Але я таки дістав бутерброд (тач + матриця).

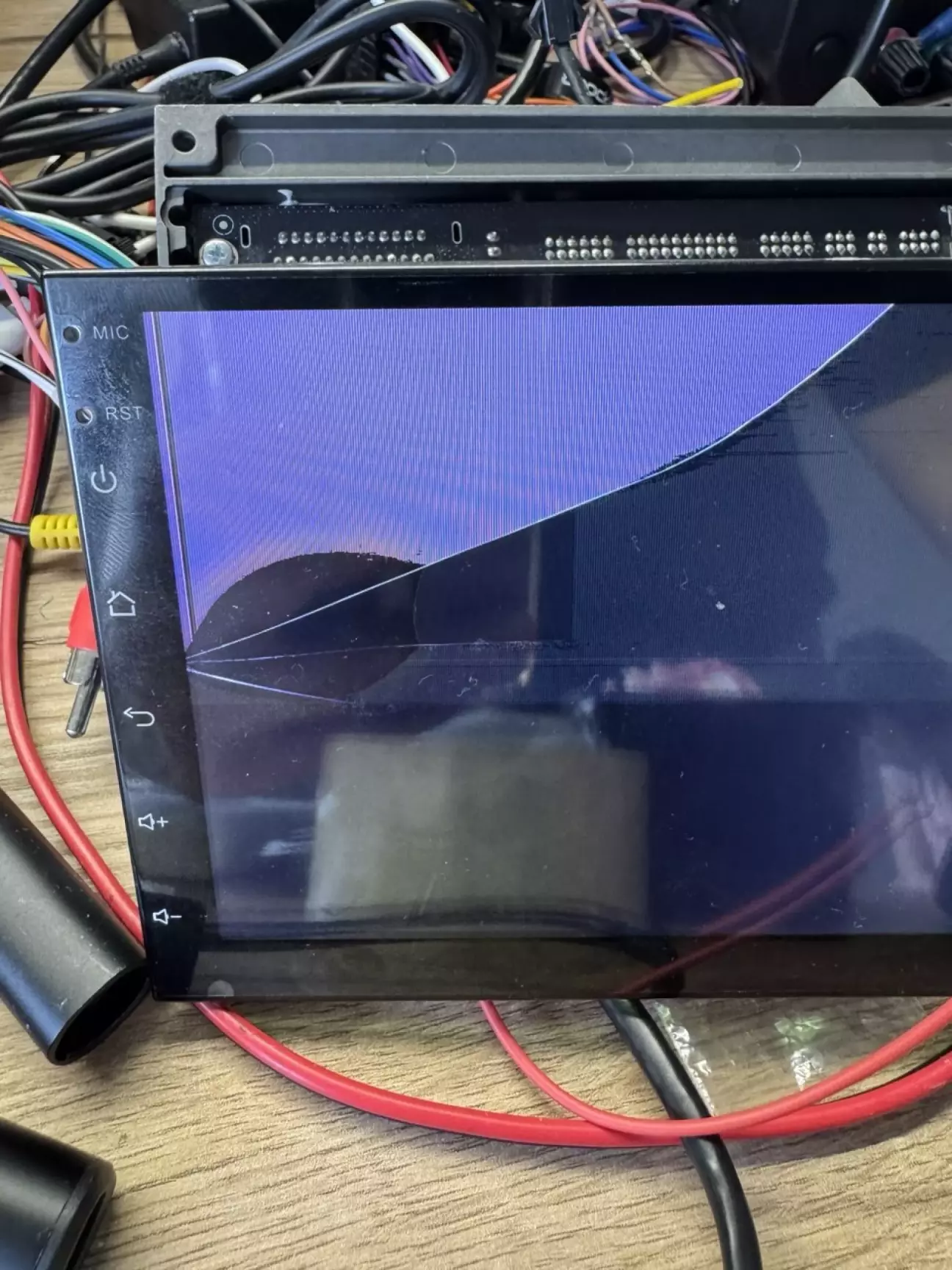

І вперше в житті дістав то розколовши матрицю. Ну ось, ще нічого не зробив, а вже збитки.

Другий розібрався дуже легко, хоча купувалися в одній партії. З ним приколів не виникло.

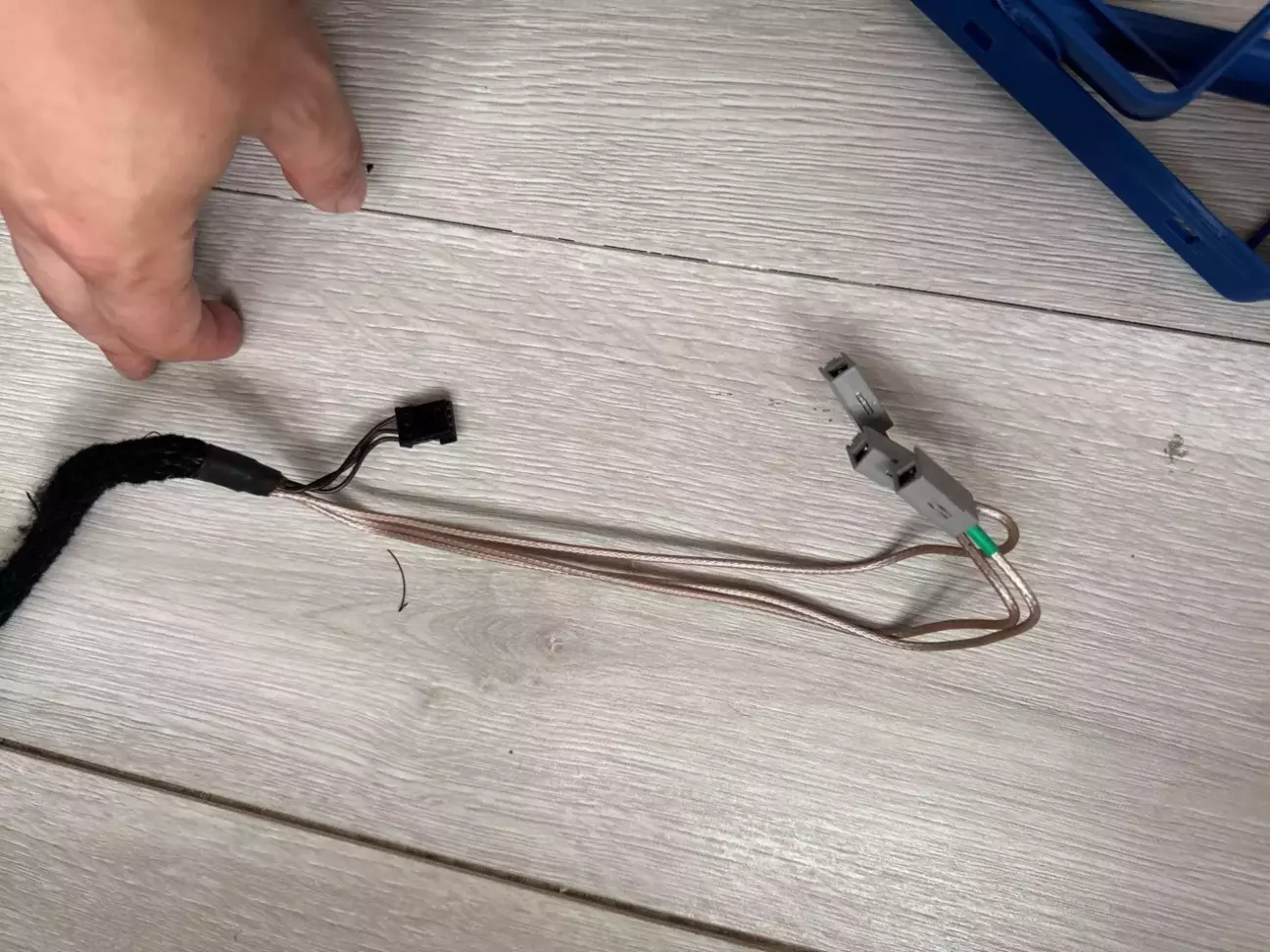

З наявної проводки штатної викинули ось ці 3 товсті дроти.

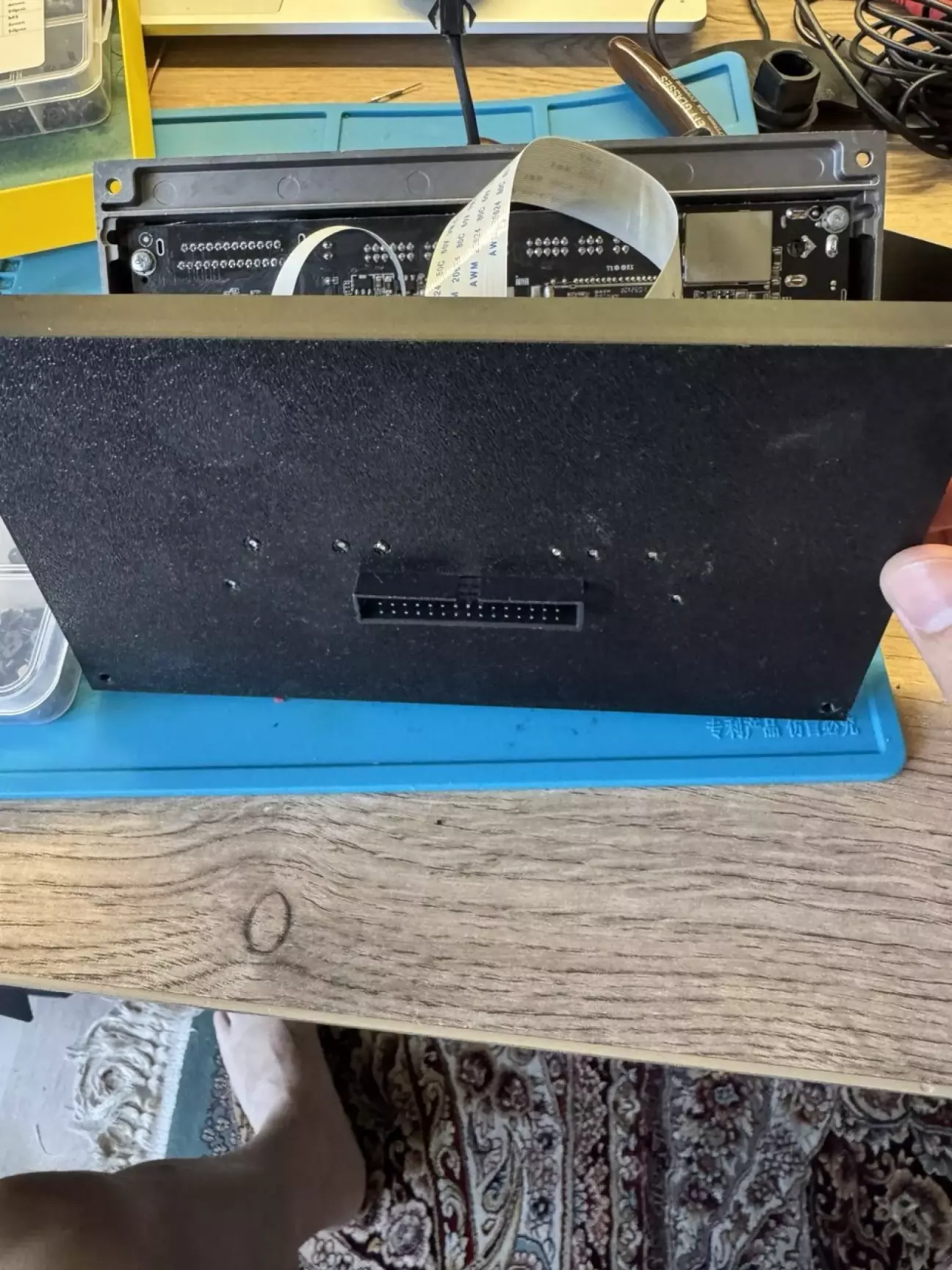

Магнітолу розібрав і зробив перехідника. Як ця частина робилася я детально показував в допередньому дописі про відділення дисплея, тут же просто взяв напрацювання звідти і модифікував під факт, що в мене всього лишень 30 пінів є.

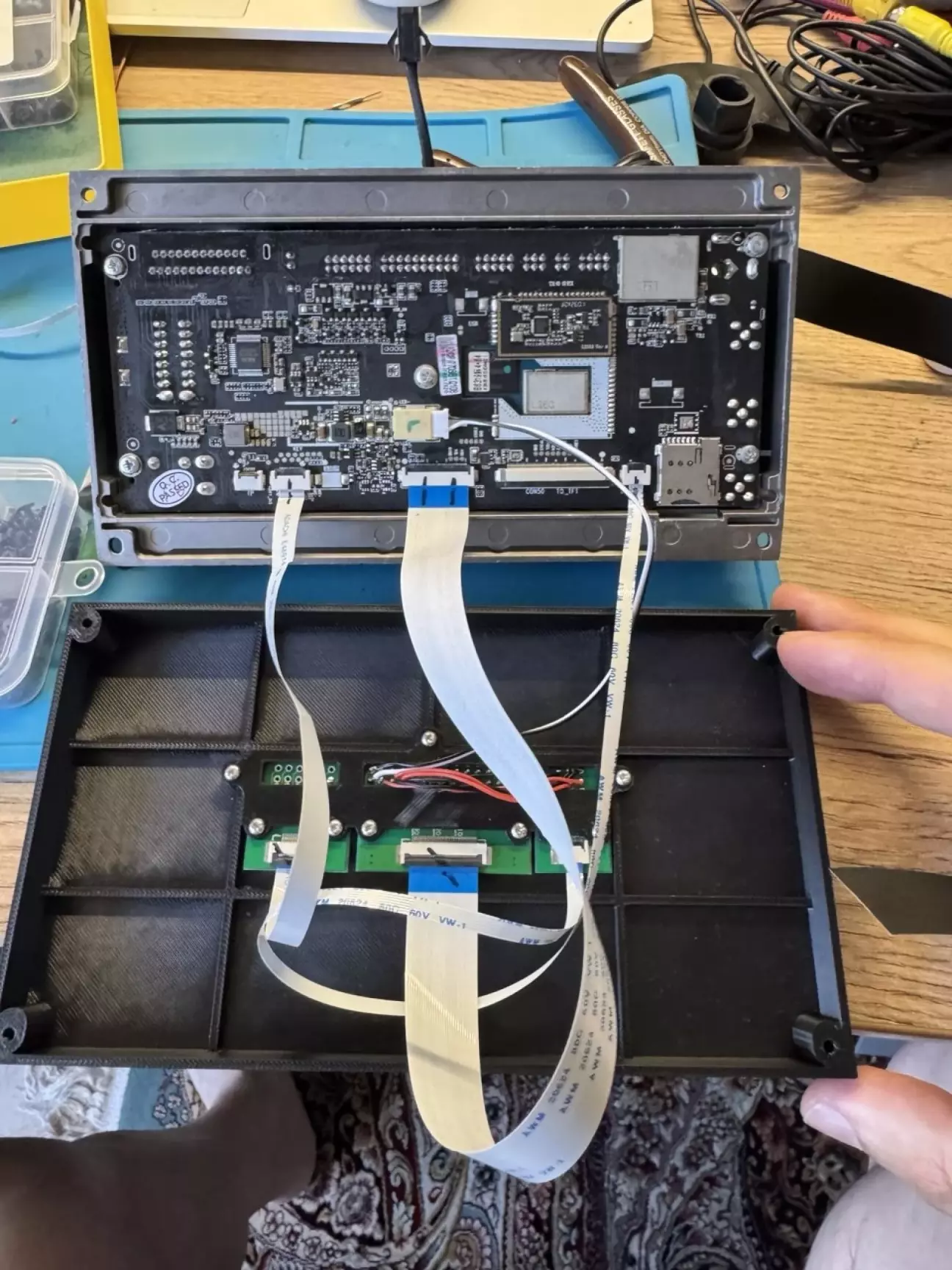

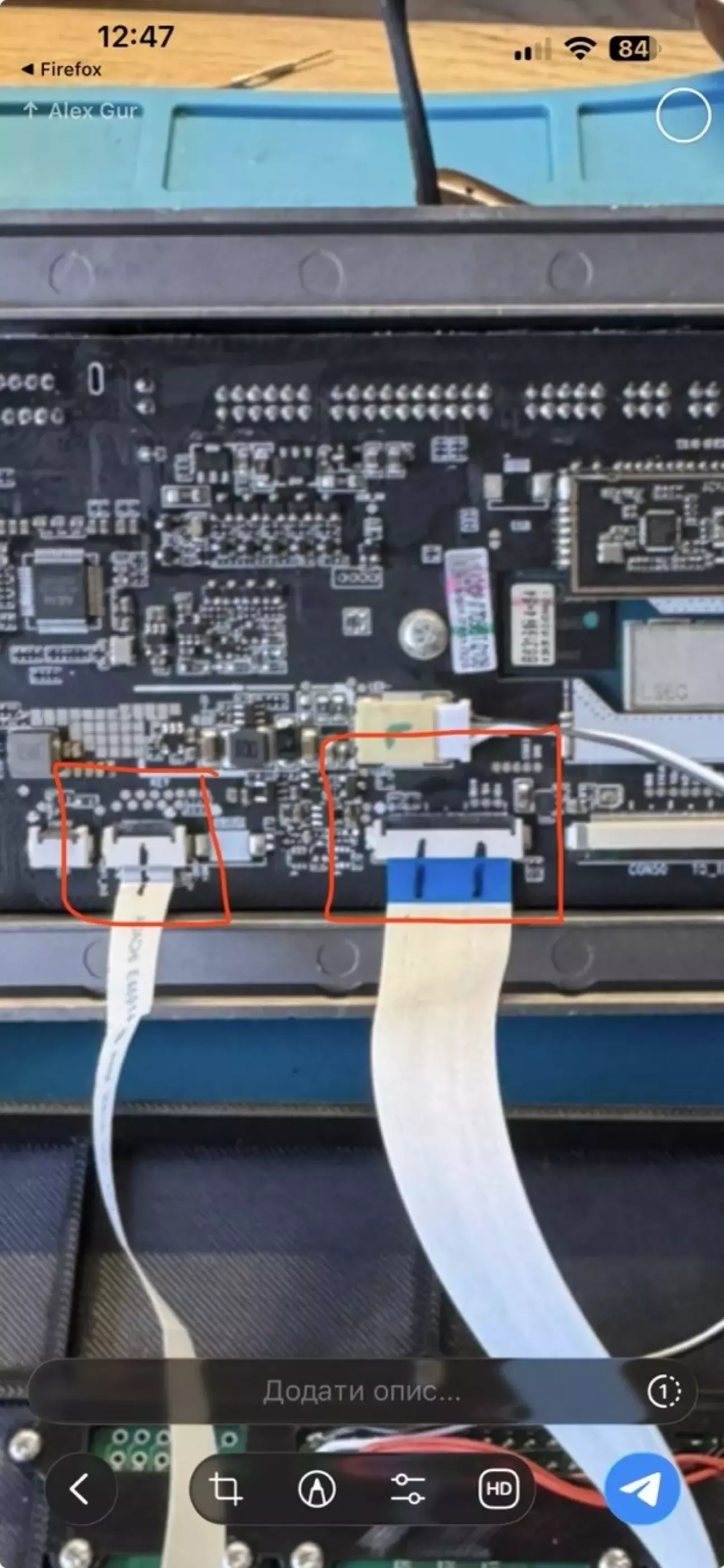

На цьому фото я виділив червоним як підключені шлейфи і що вони мають мітки, третій шлейф тача на фото не потрапив але там теж є мітка, яким боком його тулити.

Отак збираємо

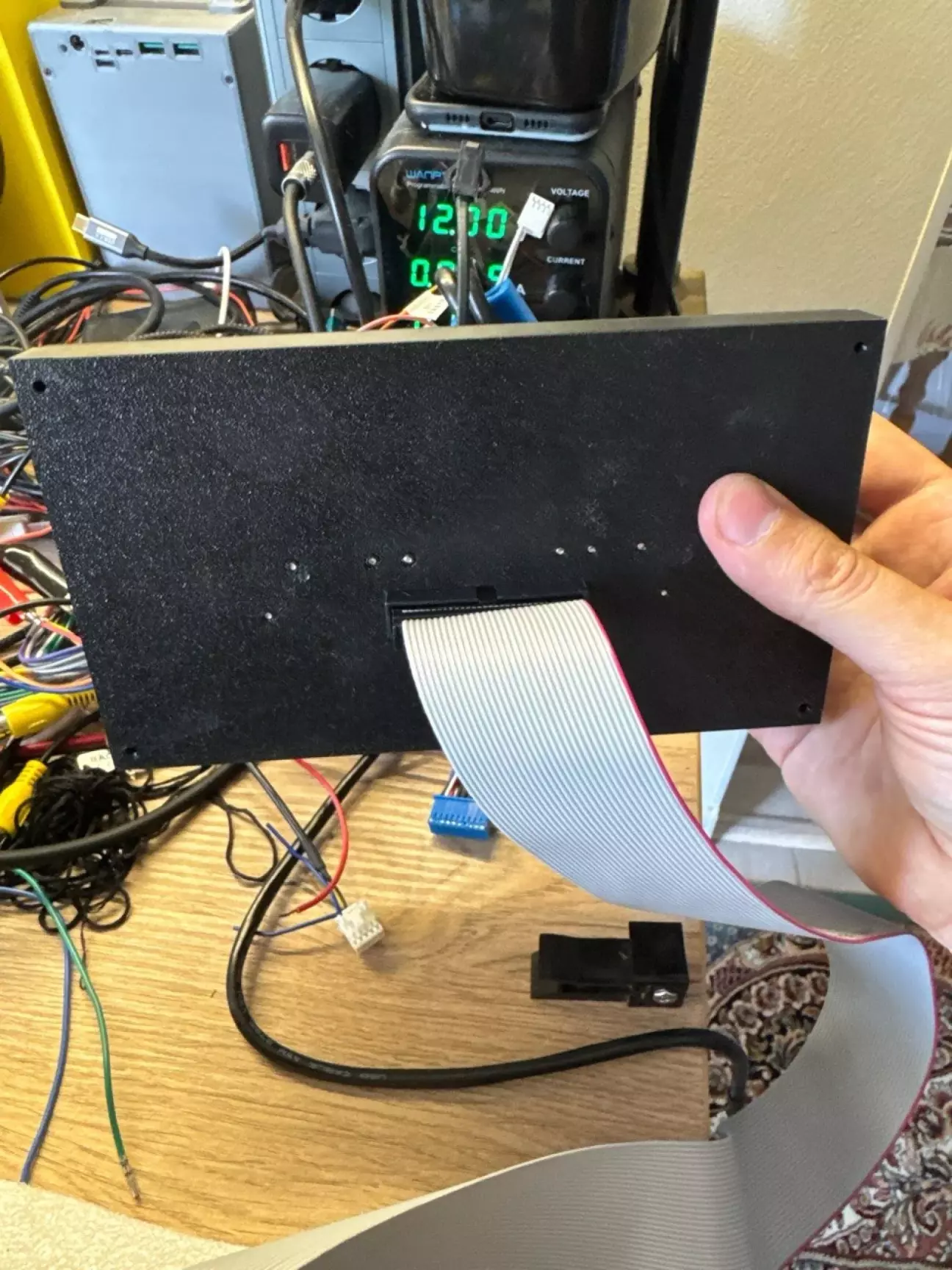

Отак підключаємо шлейф

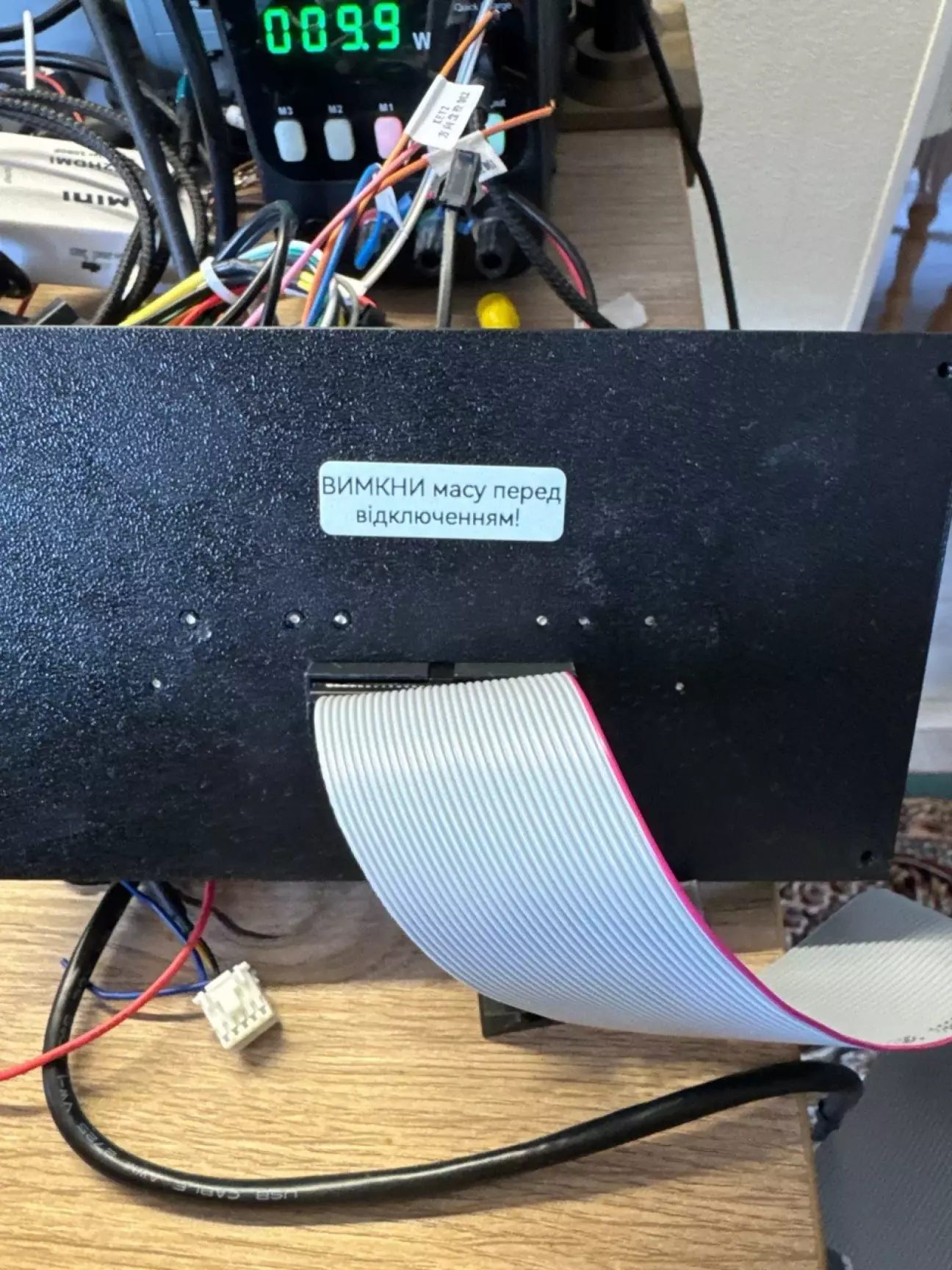

Отаке нагадування, що його під напругою смикати не можна😀

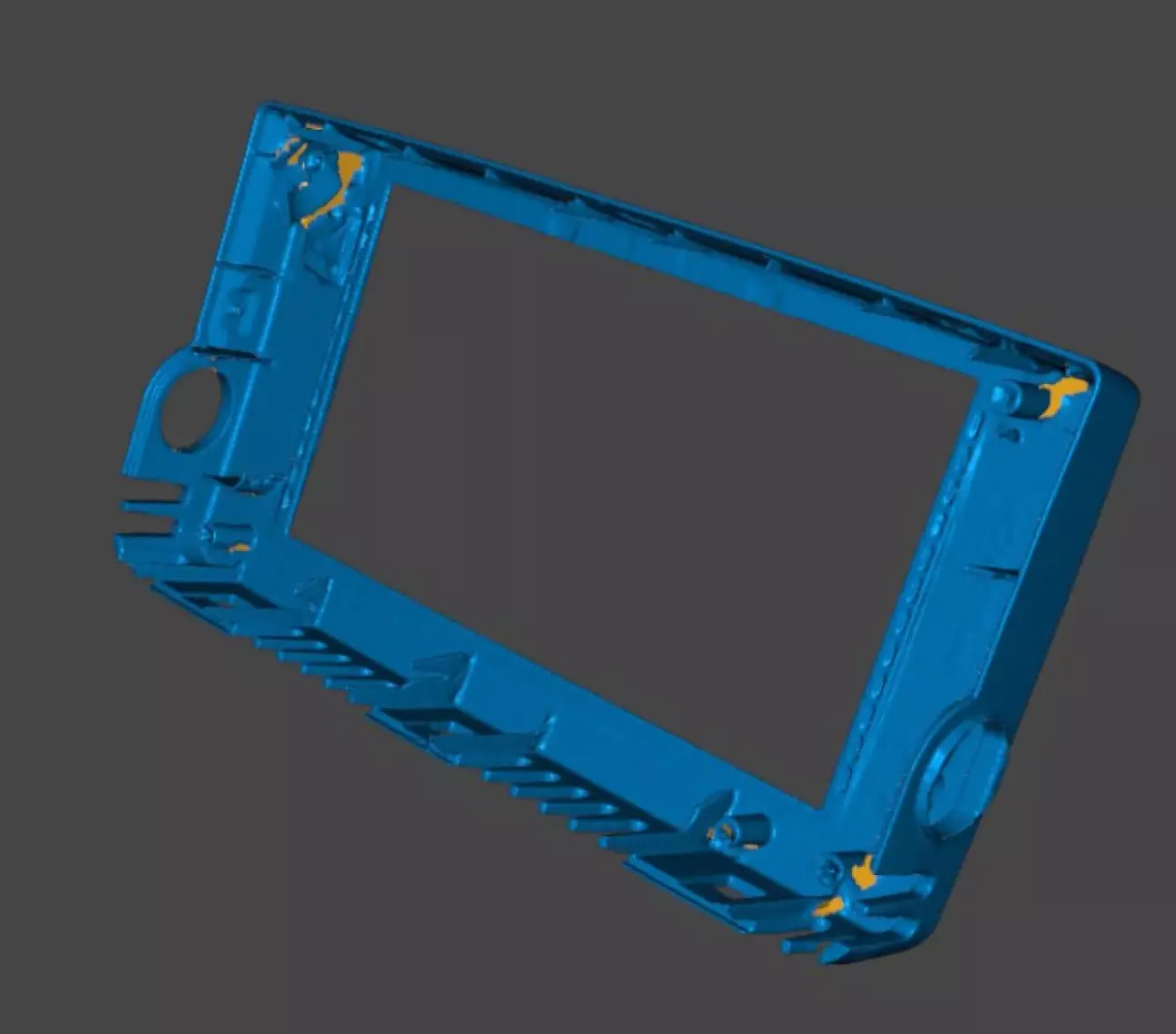

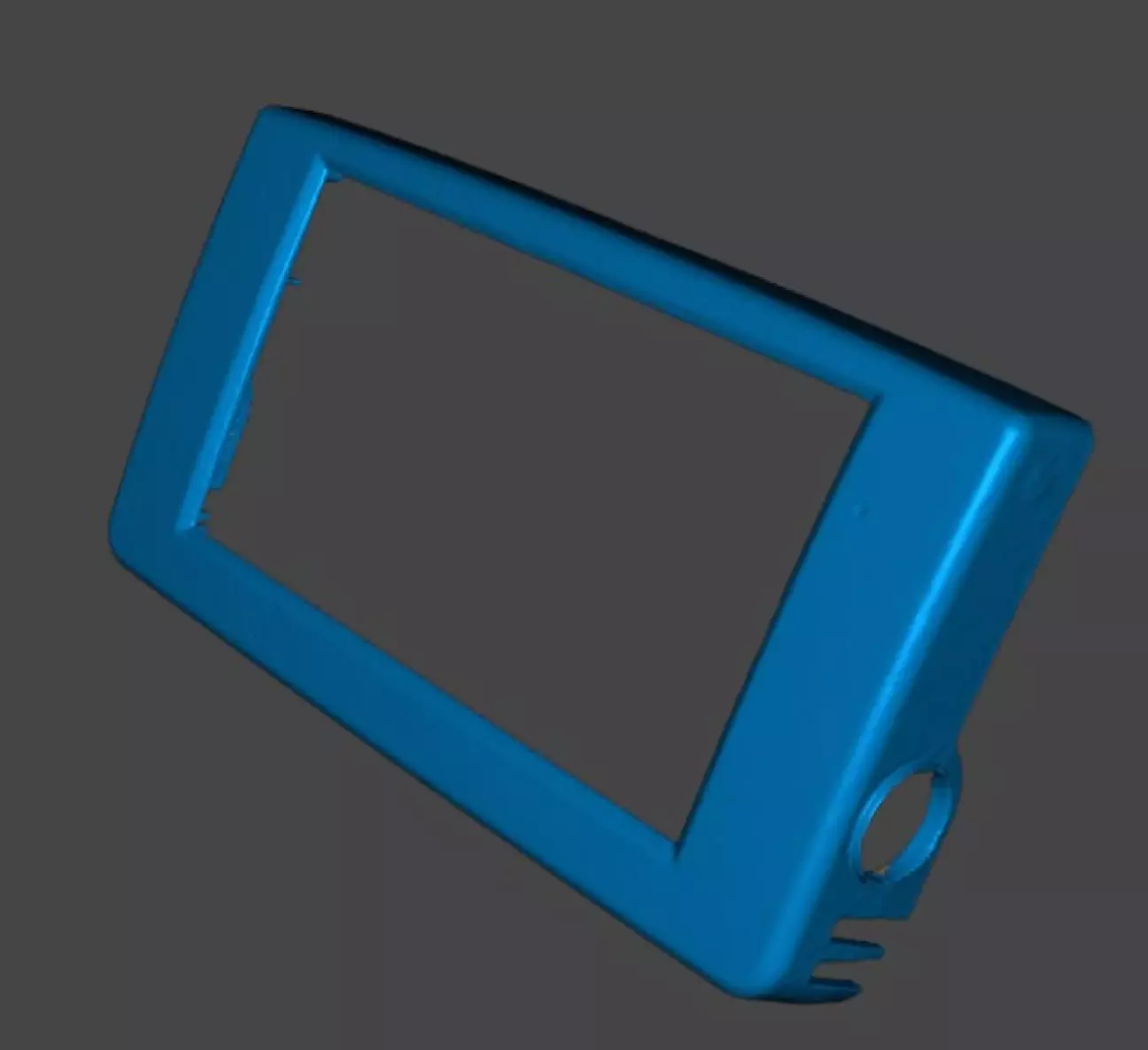

То були квіточки, вйо до ягідок. Дисплей старий був 6.5 дюйма, новий 6.9, значить нам треба переробити лицьову панель дисплейного модуля. Скануємо.

Тут бачимо трохи артефактів (шлейф з діодом індикатора і все таке.

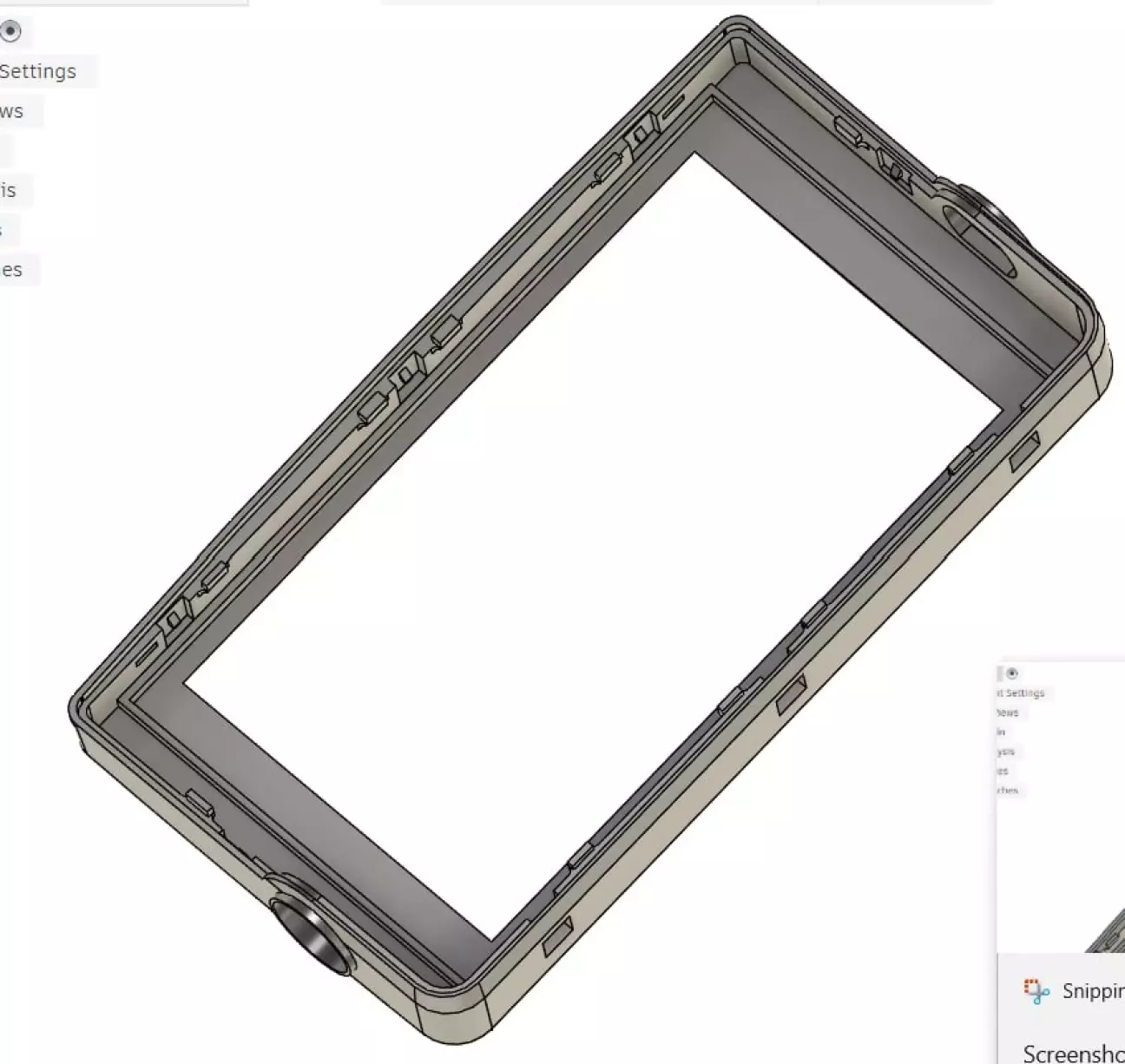

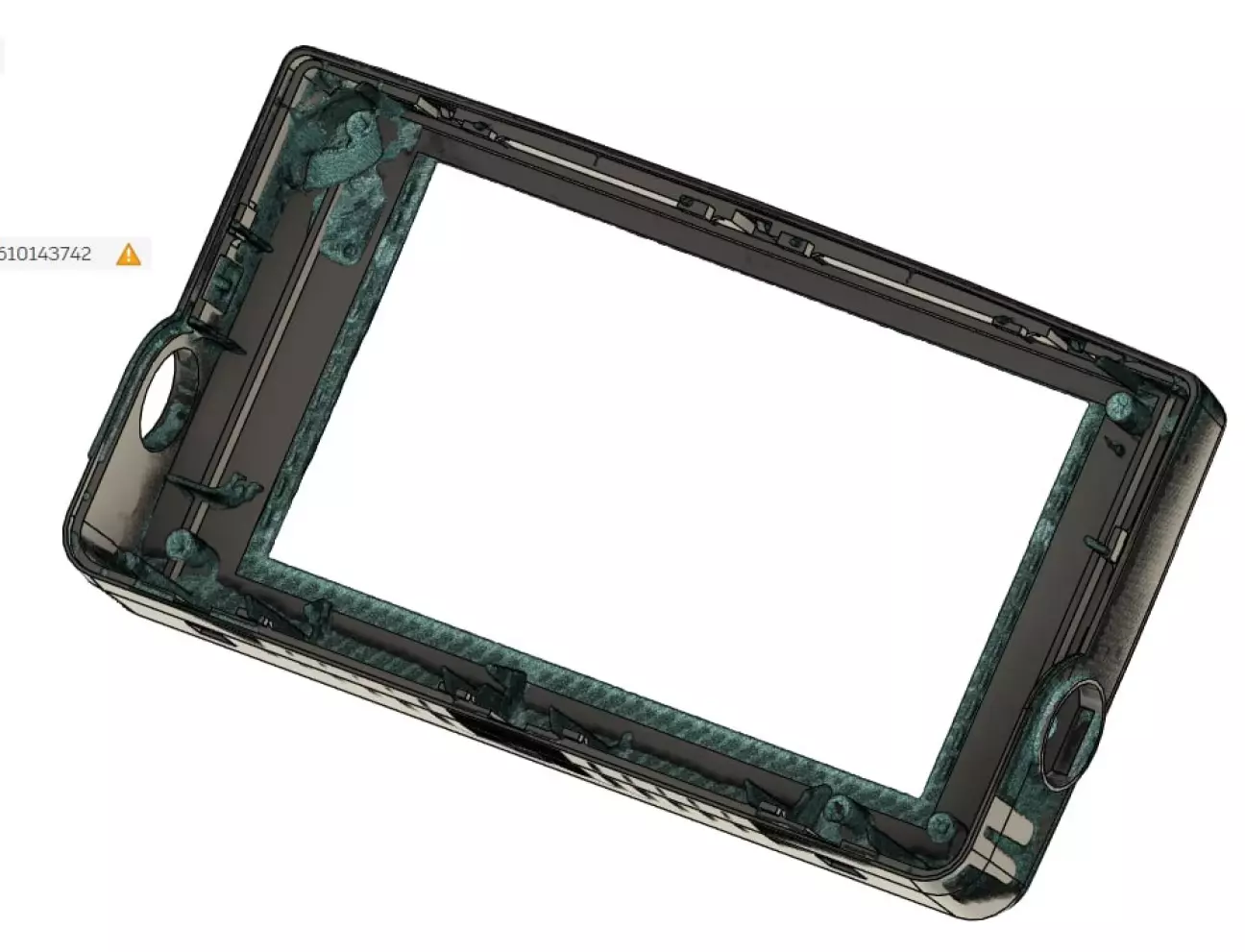

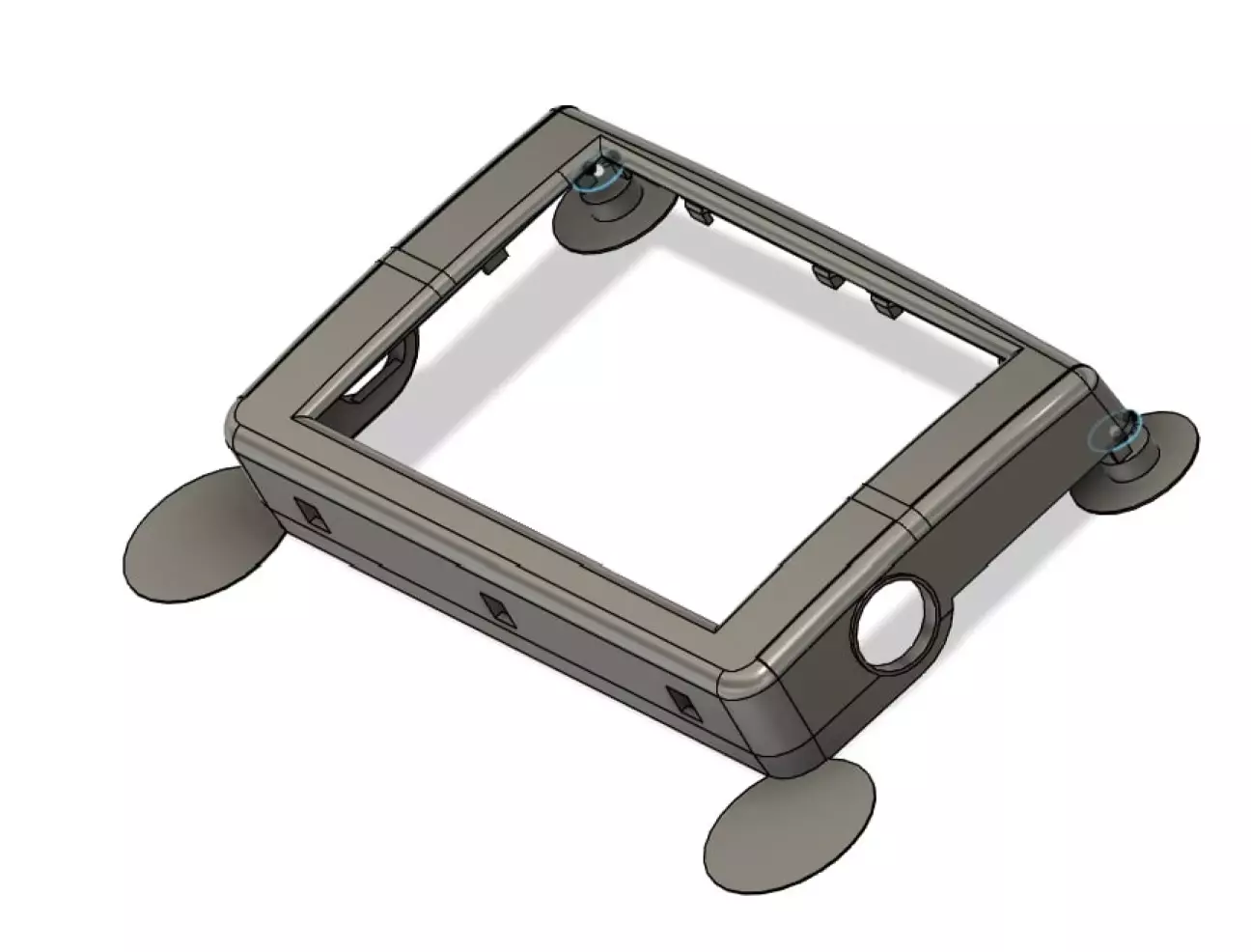

Але нам треба багато чого модифікувати, тому артефакти не заважають. Тож навколо відсканованого в Fusion 360 натягуємо своє.

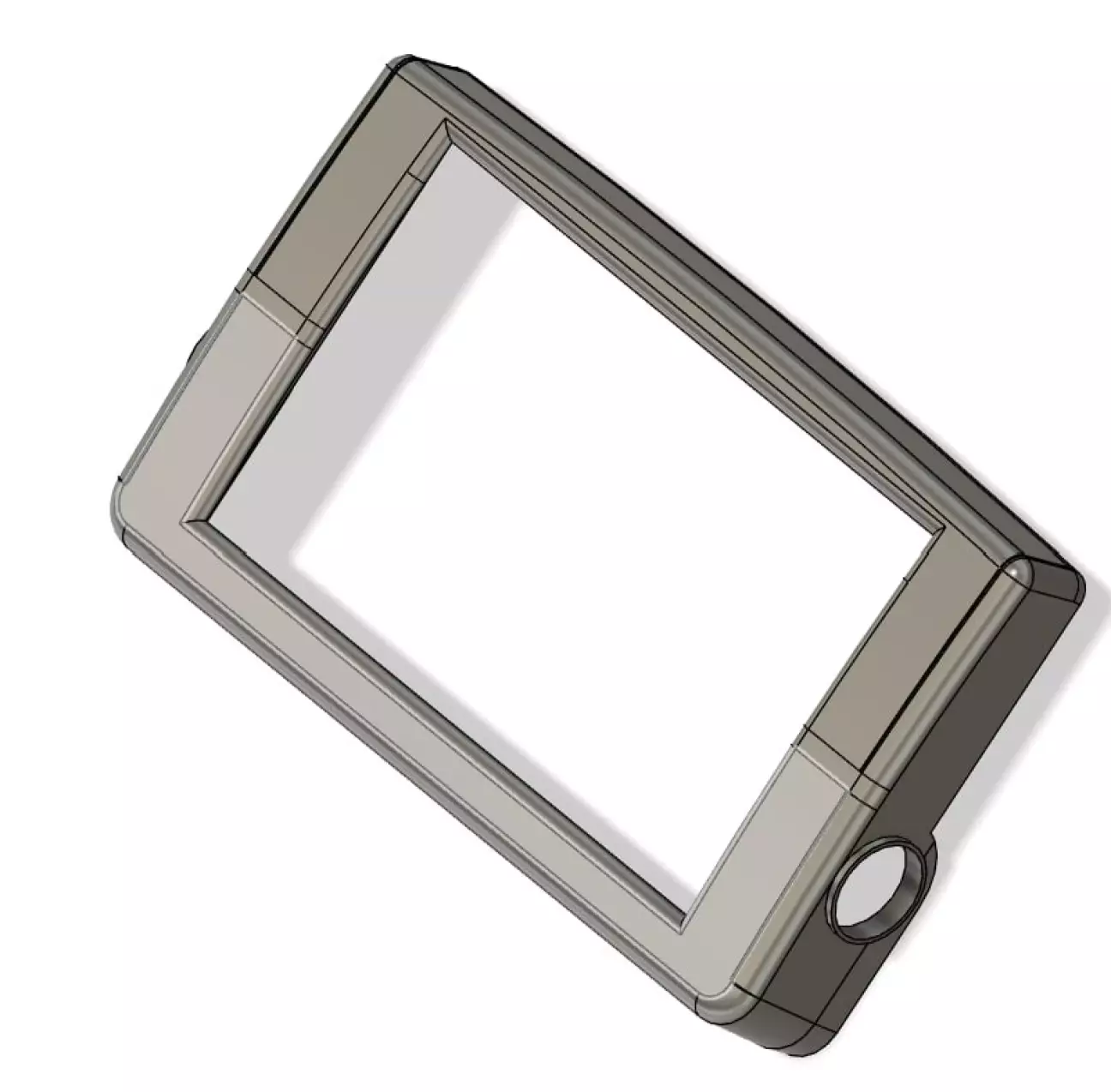

Ніби щось починає виходити

І навіть місце під новий дисплей є

Друкуємо перший прототип. В цілому все ок, але кляті дизайнери зробили цю штуку в автівці не прямокутною, на горі як виявилось, вона на 0.8мм ширша за низ.

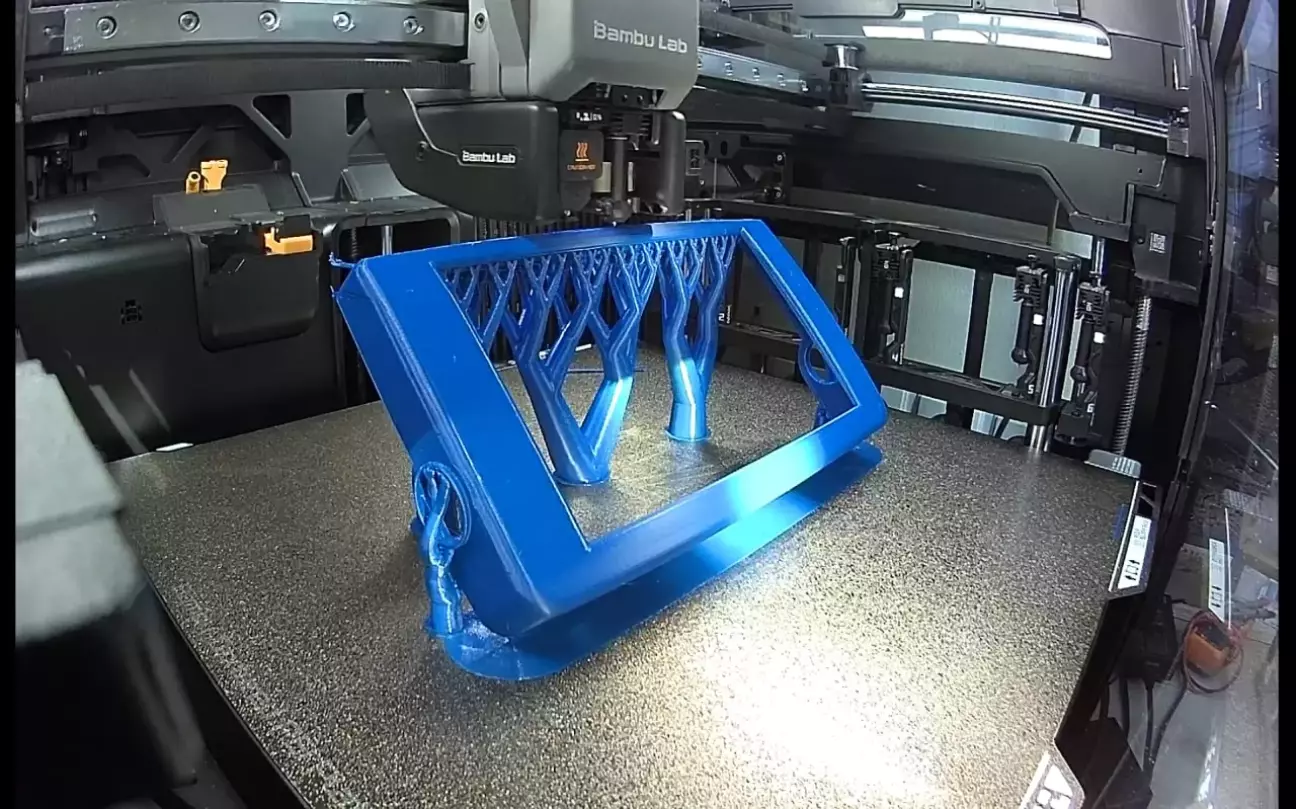

Також якщо синій тестовий друк під кутом 45 градусів був з PETG, то при спробі провернути то з ABS його крутило і в результаті виходило отаке, нависаючі елементи не лягали як слід на підтримку, хоча вона була з філаменту Bambulab Support for ABS.

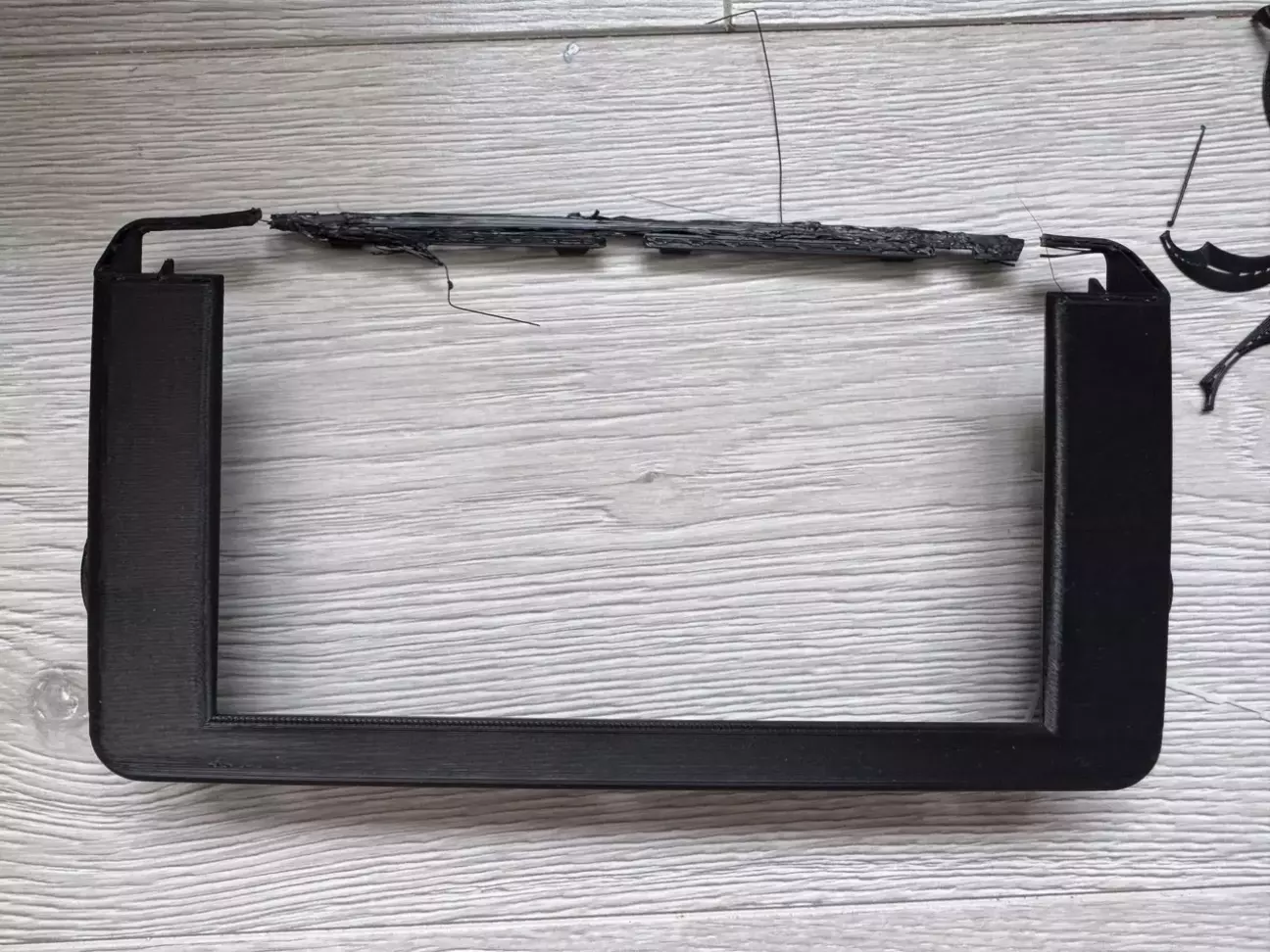

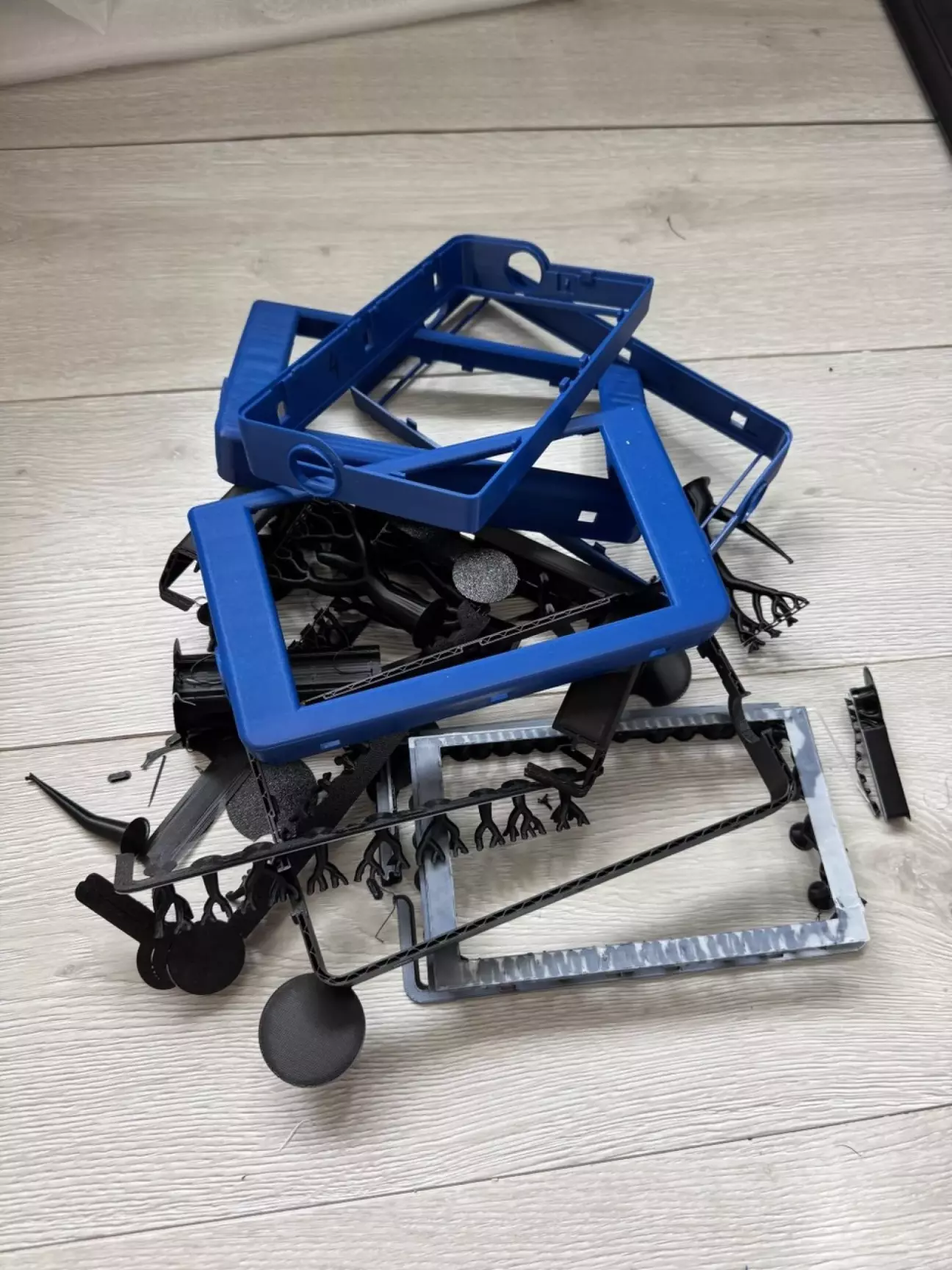

Ще кілька спроб і коригувань згенерували ось таку кучу браку.

Стало зрозуміло, що не дивлячись на активну термокамеру, краще надрукувати дисплеєм вгору. Модифікую модель, щоби збільшити площу прилягання до столу.

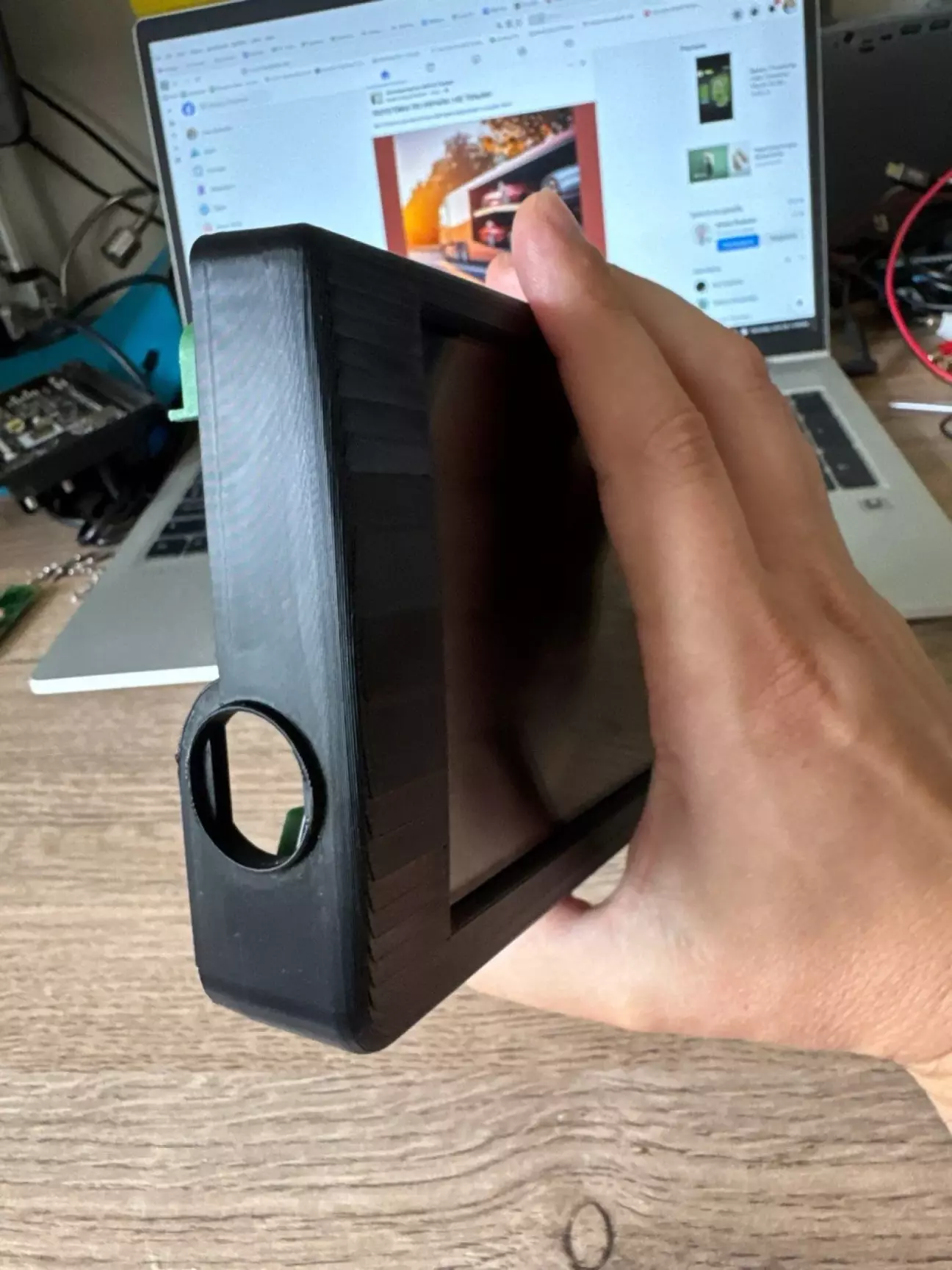

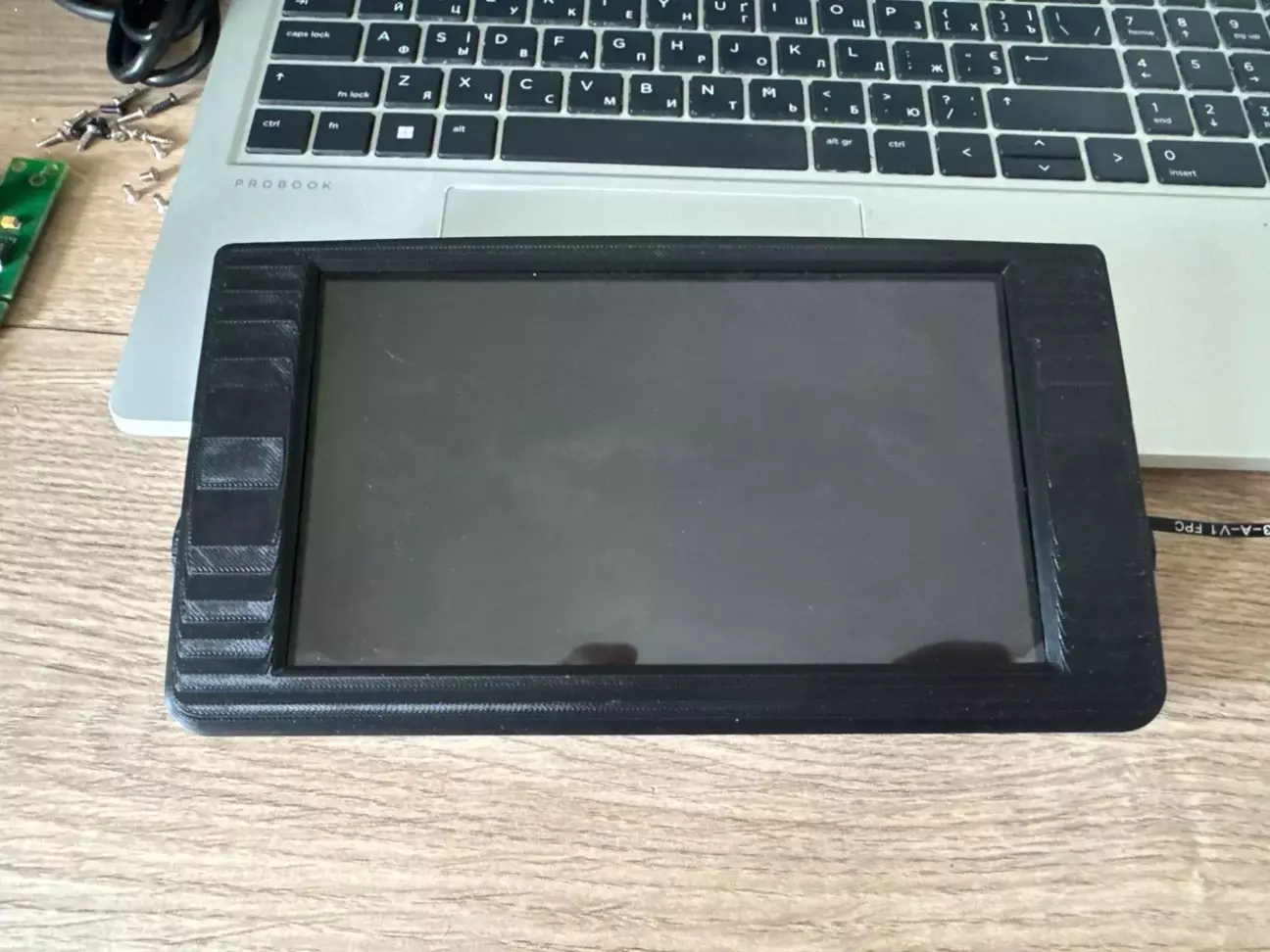

І ось результат

Так, сходинки на горі 0.2 мм гірше, ніж без них (при друці з нахилом, але я ще вчуся та і я знав, що це буде фарбуватися, тому в цілому окей. Так, звісно, можна увімкнути адаптивну висоту шару, вони стануть меншими, але коли підтримки з іншого матеріалу там ще нюанси в слайсері лізуть.

Приміряємо розбитий дисплейний бутерброд, і переходимо до збірки з небитим.

Це фото для власника як розібрати і просунути шлейфика.

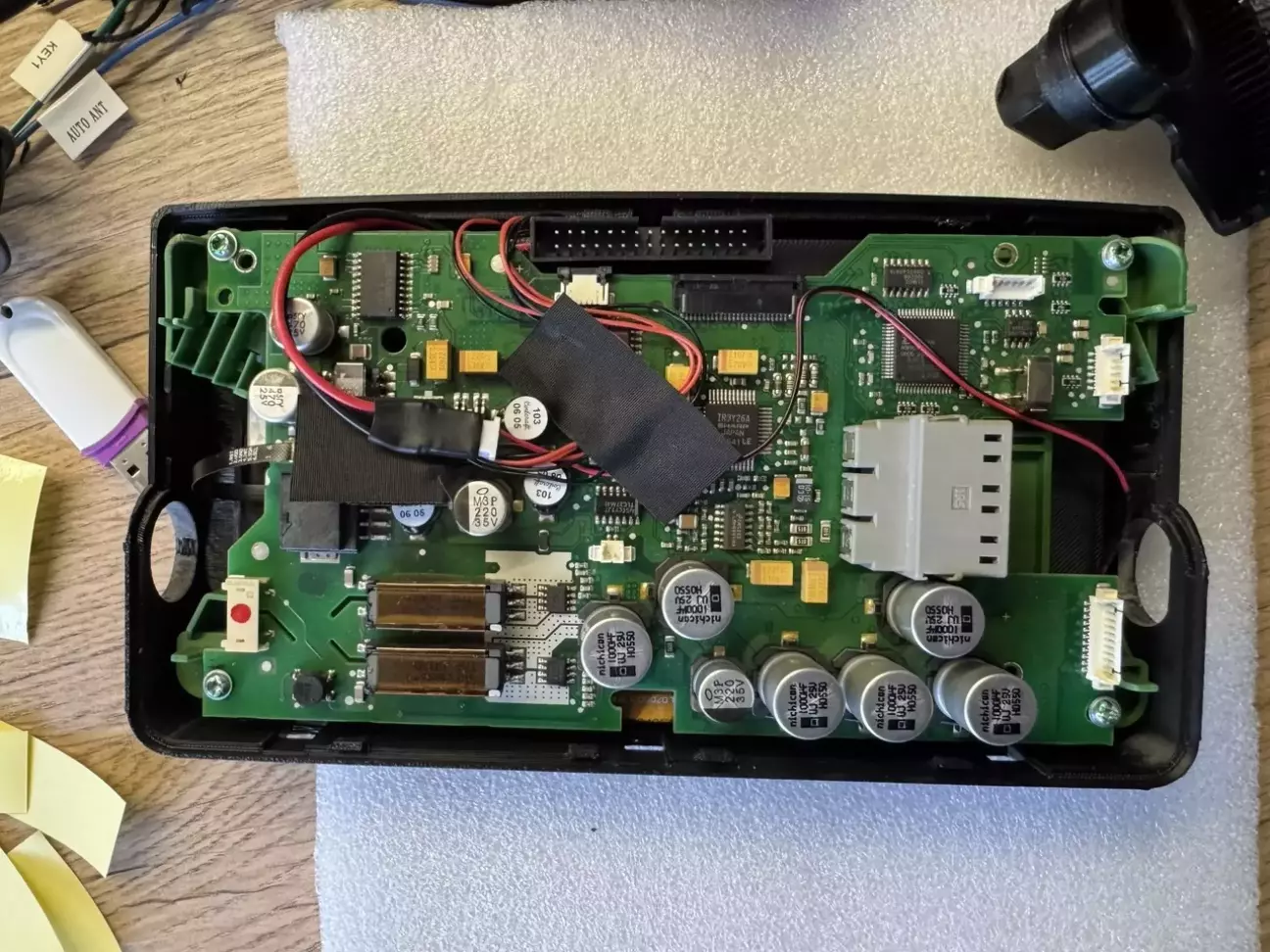

Тут я вже змонтував дисплей і плату керування двигуном механізму поверх

Позначив точки, на котрі звернути увагу при розбиранні (для фарбування).

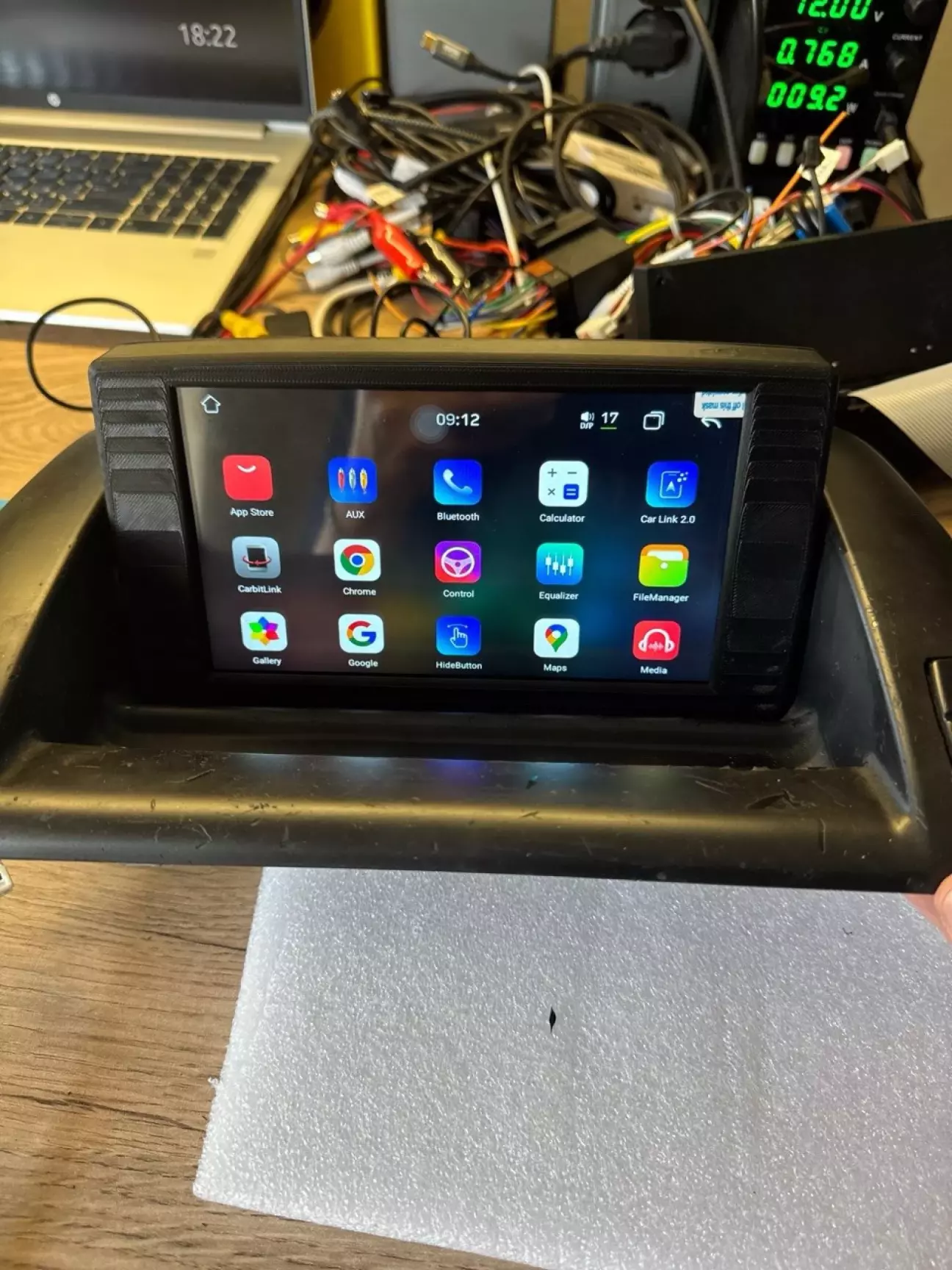

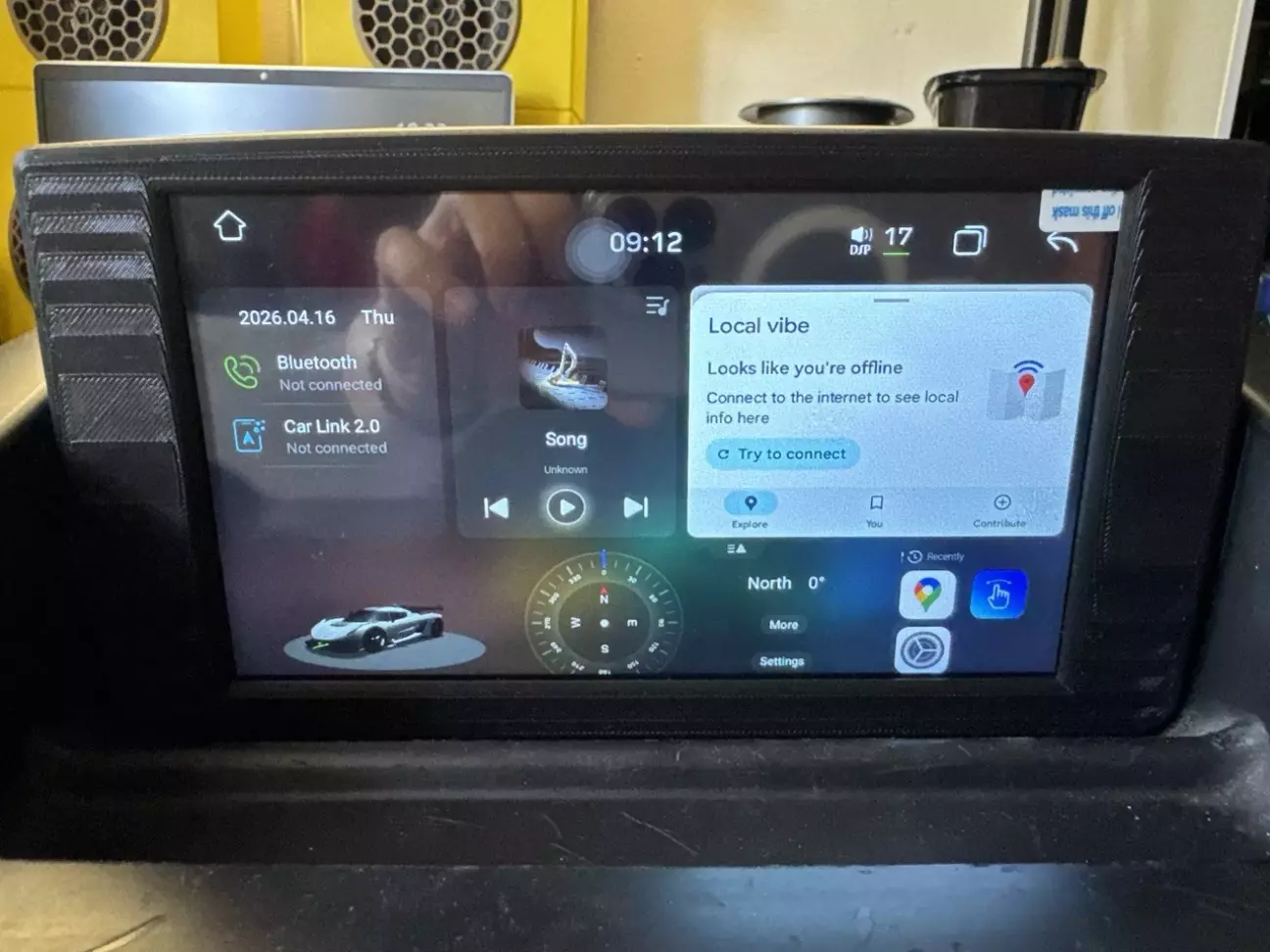

Включилась і навіть працює.

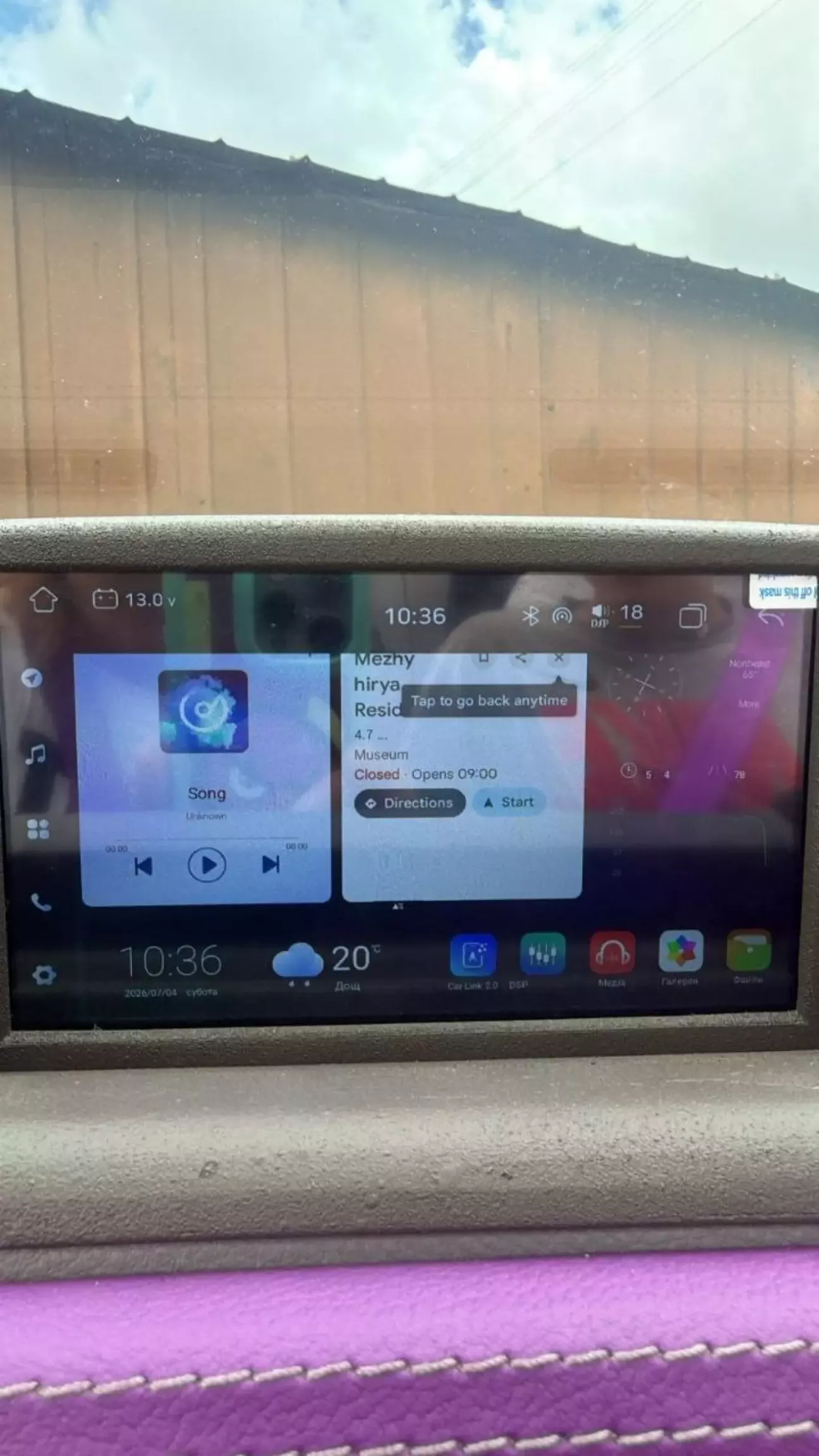

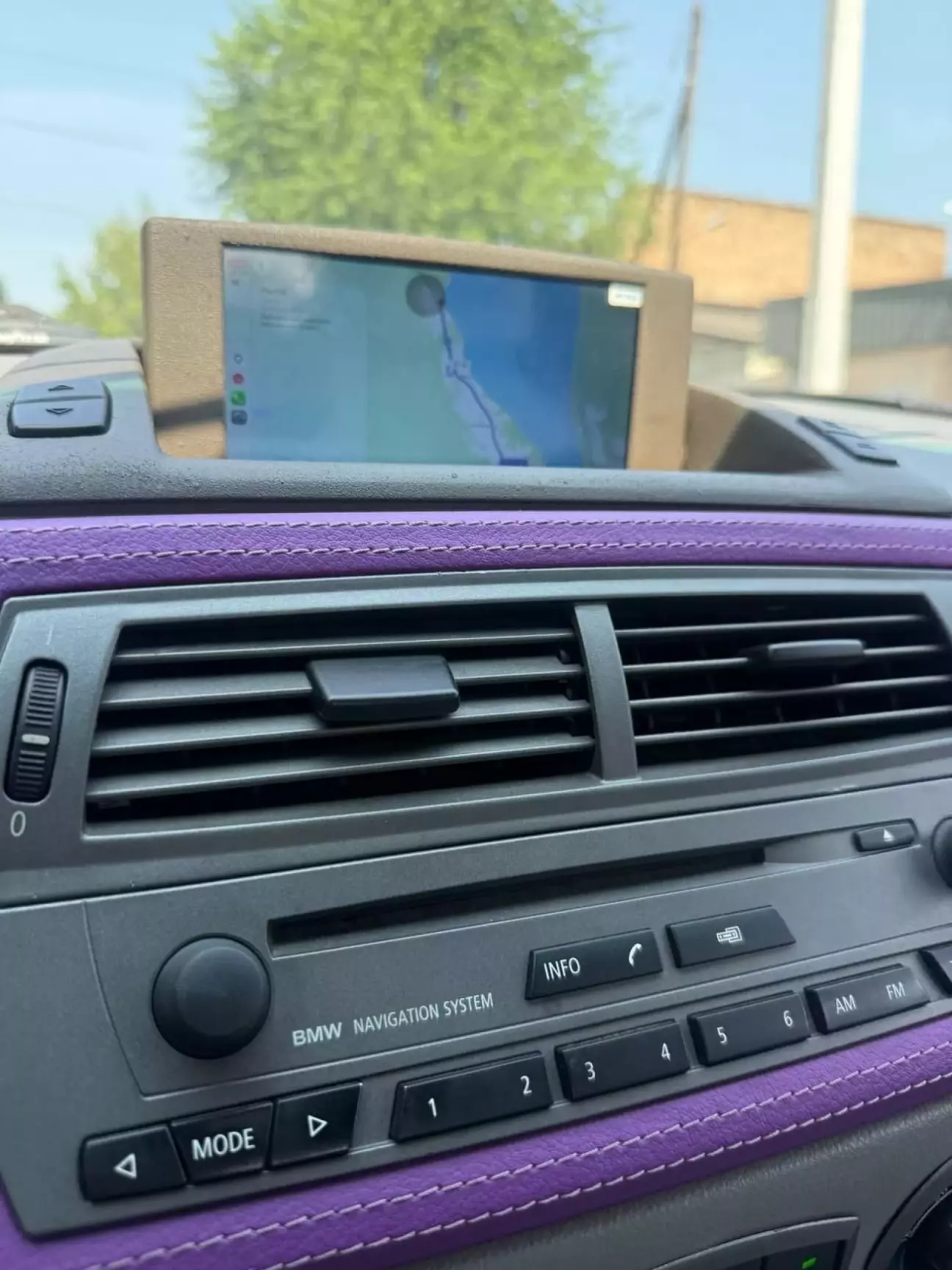

А це вже пофарбована на авто

Ну і на завершення, відео з Insagram коротеньке, як це виглядає в авто. Відео можна знайти там же в Instagram і додатково залите мною на YouTube:

Відповіді на топ питання:

• Чи дорого? Вважаю, що так.
• Чи згоден повторити? Так.
• Поділитися моделькою? Ні, але можу надрукувати. ABS або ABS GF, ну і інші більш дорогі матеріали. Достатньо простого ABS i рукастого маляра.
