Overengineered. Камера 360 в штатне місце Toyota/Lexus.

Навігація по моєму блогу тут: https://driver.top/user/8465/

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Останнім часом все складніше і складніше знайти навколомагнітольні теми для блогу, хоча певні ідеї все ж є. Та я 200% певен, що нікому не буде цікаво піднняття з цеглини магнітолу, котру я ніколи не порекомендую купувати (наприклад MTK8163) або писати виключно про заміну мікросхеми підсилювача в тих екземплярах, котрі вже тут оглядалися (гляньте мою сторінку, там посилань на таке ну дуже багато). Тому в зв'язку з цим у мене до вас прохання: пропонуйте теми, котрі хотілось би мати висвітленими по темі мультимедіа, їх ремонту, 3D-друк, і так далі.

Чекатиму ідеї з нетерпінням в коментарях.

Від себе додам, що вже давно чешуться руки оновити Великий Гайд, котрий я почав ще у далекому 2023му році. Він не втрачає актуальність і зараз, але багато хто каже, що написано складно і треба простіше з готовими рецептами. Ця затія вимагає не один десяток годин, тому мабуть почну якось і до 3ї річниці з моменту публікації папірєдніка дивись щось і народиться.

Також їде мультимедіа 8ми канальним звуком не тільки по RCA як в Rockchip RK3576, а і по високому сигналу на базі двох TDA7850, і ніхто не гарантує, що ми там не будемо допилювати звук теж.

Сьогодні ж покажу трошки іншої сторони хобізму, або як іноді охота щось помоделювати змушує моргнути і усвідомити, що пари годин часу як не і не було.

Все почалося з відеоповідомлення від @Tarik20ua

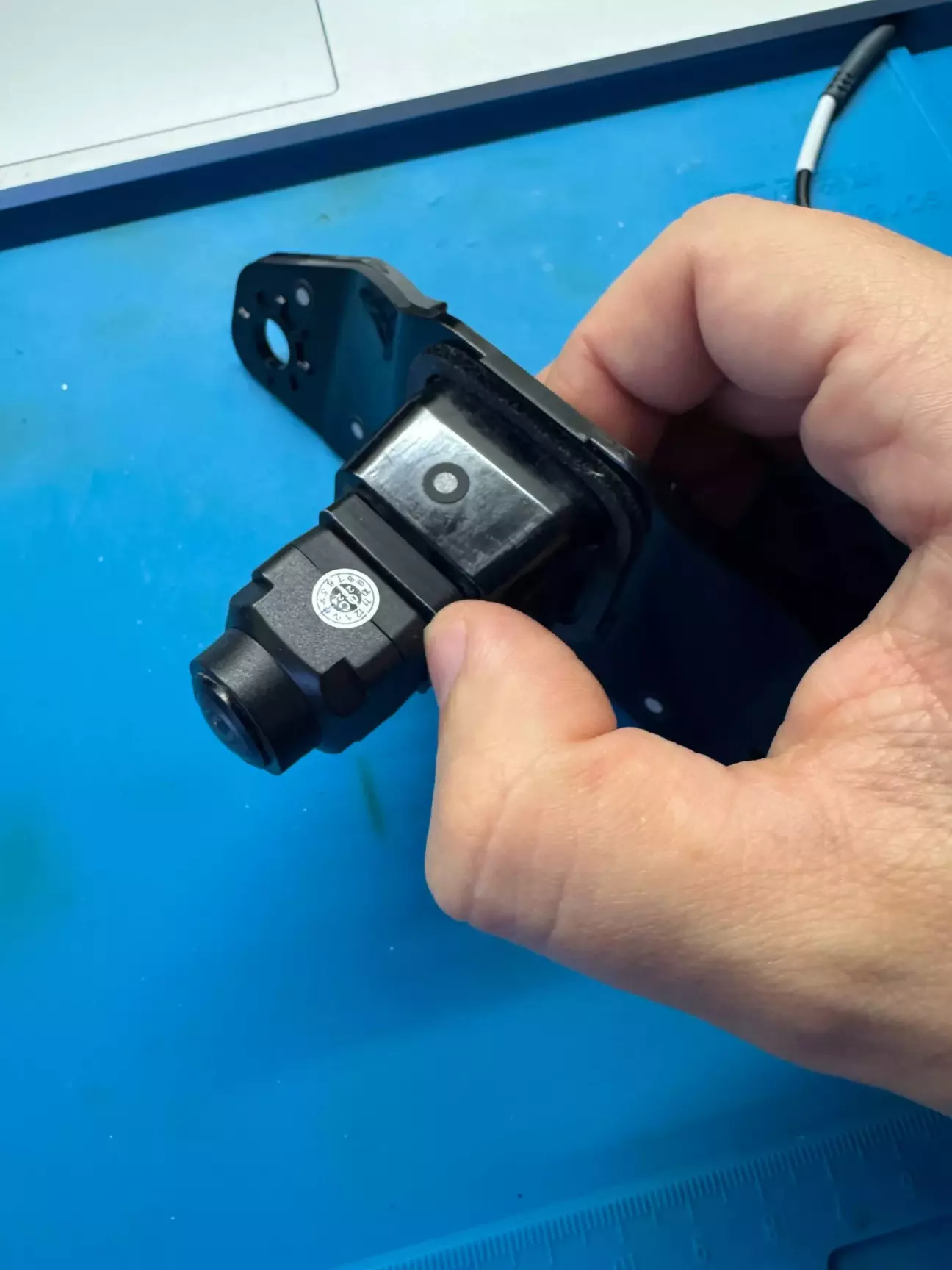

Каже там є кронштейн камери в штаному місці якоїсь тойоти (насправді мені не дуже і цікаво, але уточнив, це був Lexus gs460). Каже, треба б примайструвати сюди камеру з комплекту 360, з тим воно до мене і приїхало. Я одразу дістав сканер, друкованого кота, котрого жінка називає кажаном, і давай сканувати.

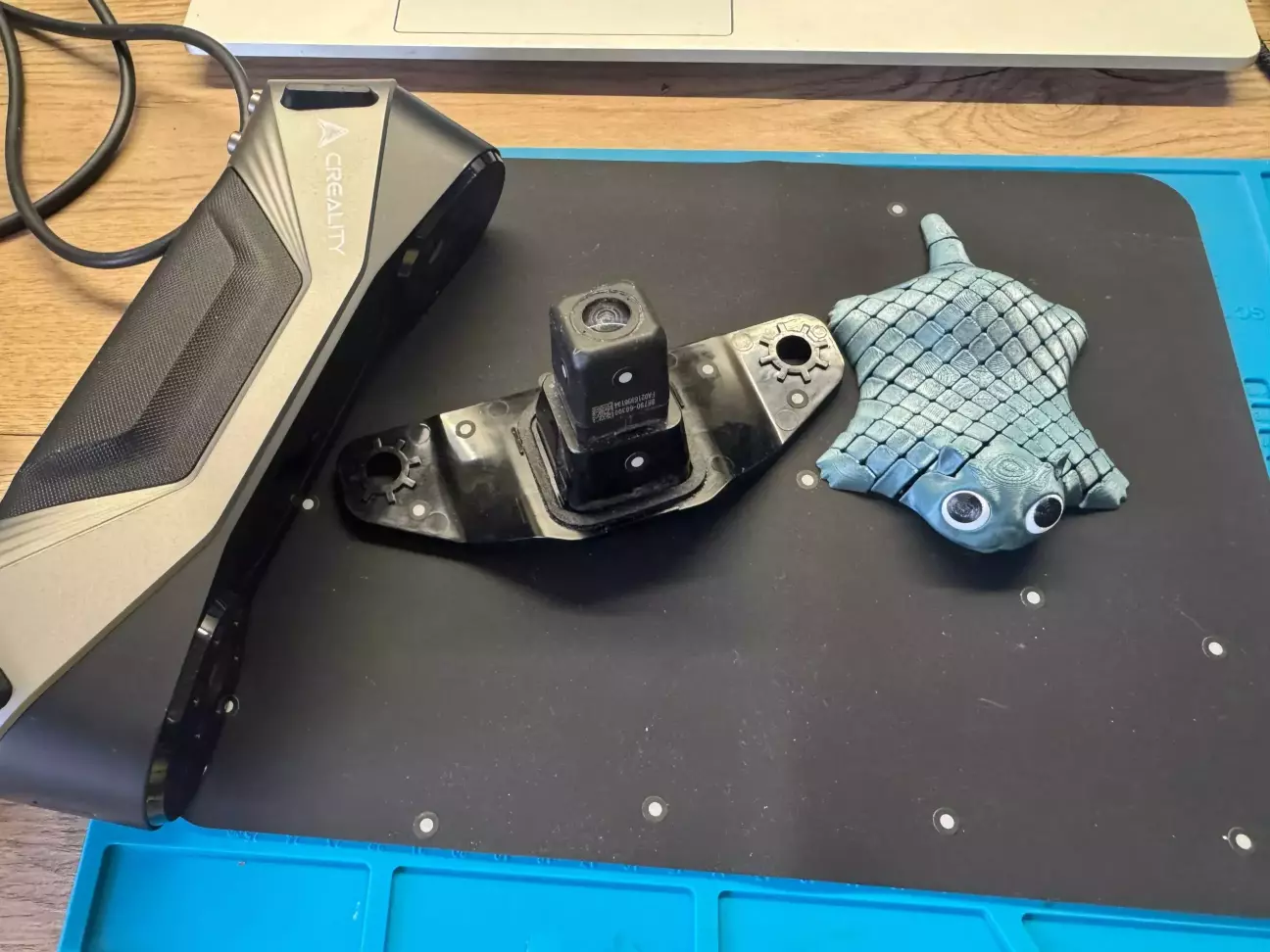

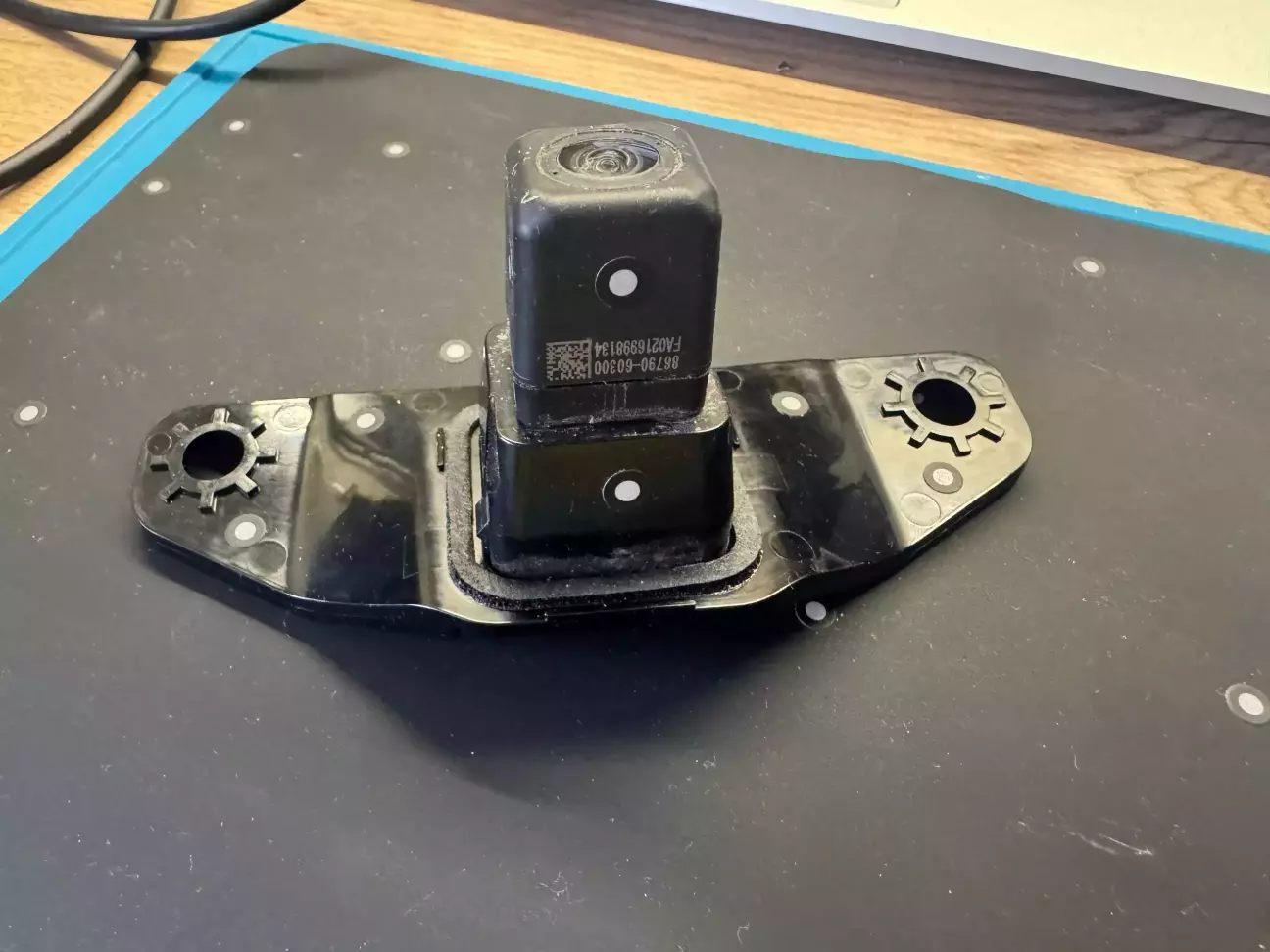

Спочатку наліпив на камеру наліпки-мітки

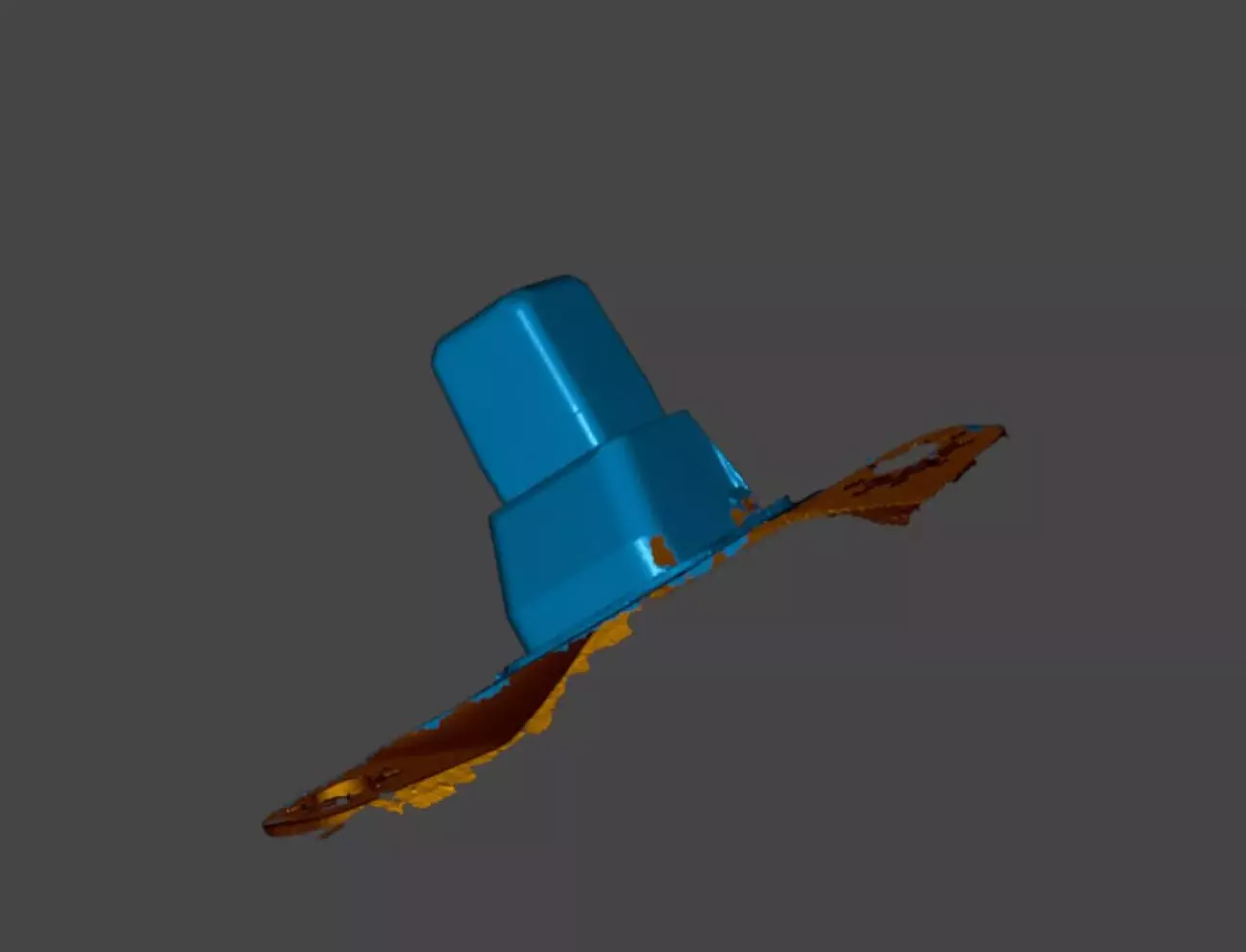

Відсканувавши в 4х положеннях звів все до кучі. Два положення і результат нижче.

В цілому вже можна було б друкувати, якщо треба була би нам копія, але нам треба замінити камеру, тому імпортуємо відскановане у Fusion 360 і за годинку маємо.

Ну малював я його може і 20хв, але постійно відволікався і переключався на інші задачі, як от ремонт 3D-ручки, котрою я збирався потім намалювати нову деталь, котрою граються діти.

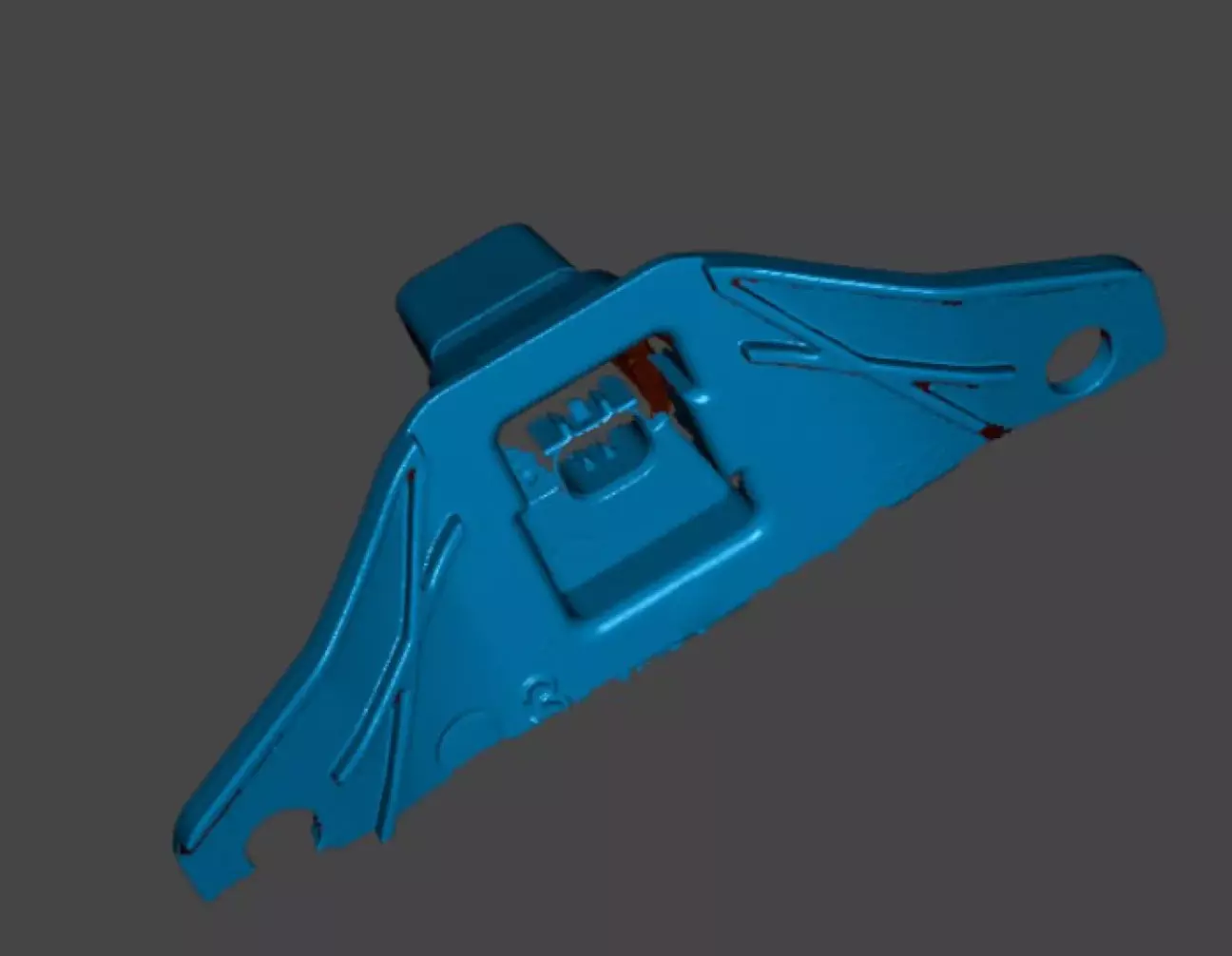

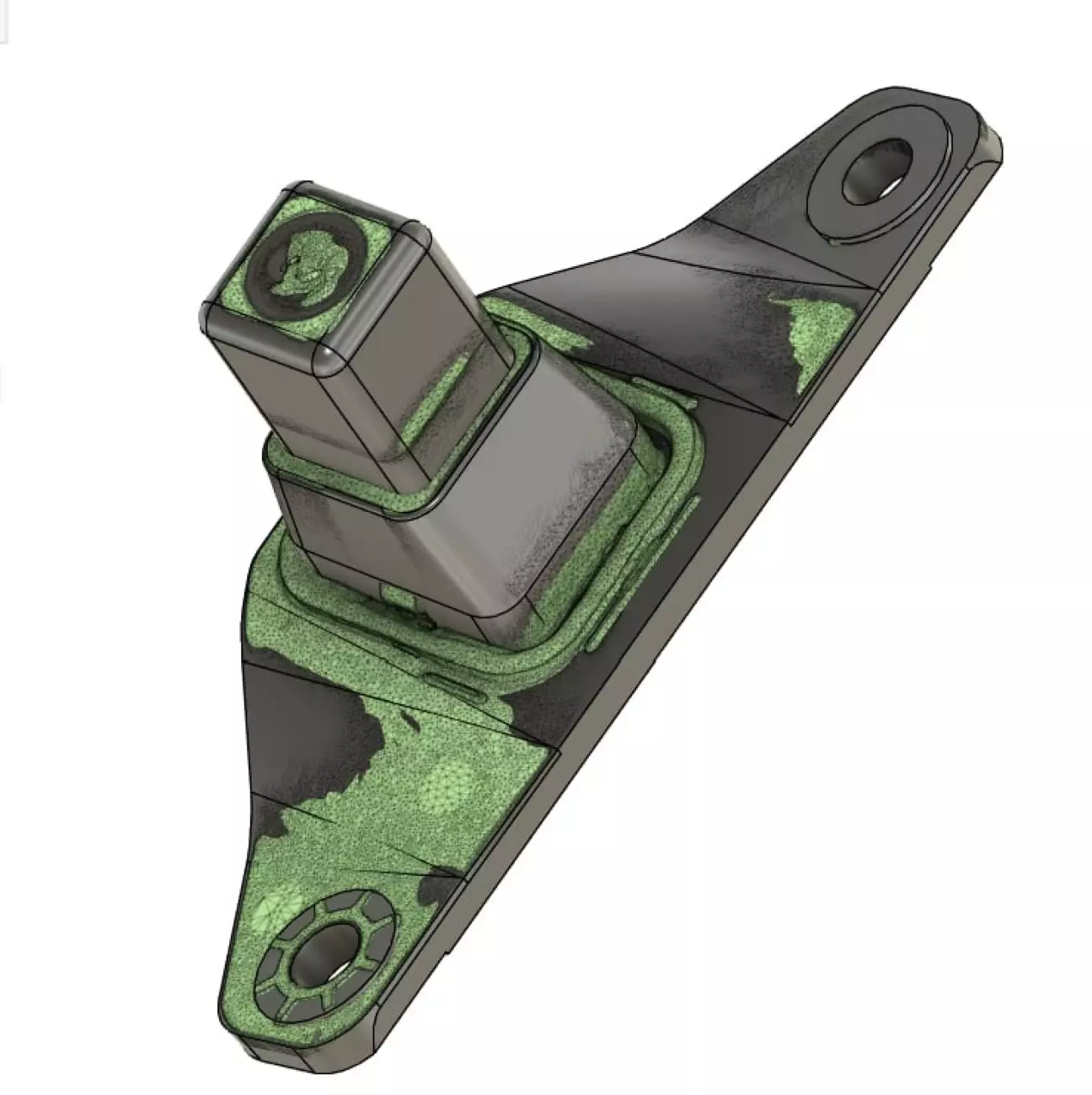

Нижче видно накладання MESH об'єкта на модель. Неідеальне співпадіння через неточність сканування і позиціонування в просторі, але там похибки в півградуса чи в 0.1-0.2мм, що взагалі ні про що. На то, що в основі по периметру виглядає паралоновий ущільнювач, що намертво приклеєний до деталі уваги не звертаємо. Віддирати його для сканування не можна було, бо чим замінити немає.

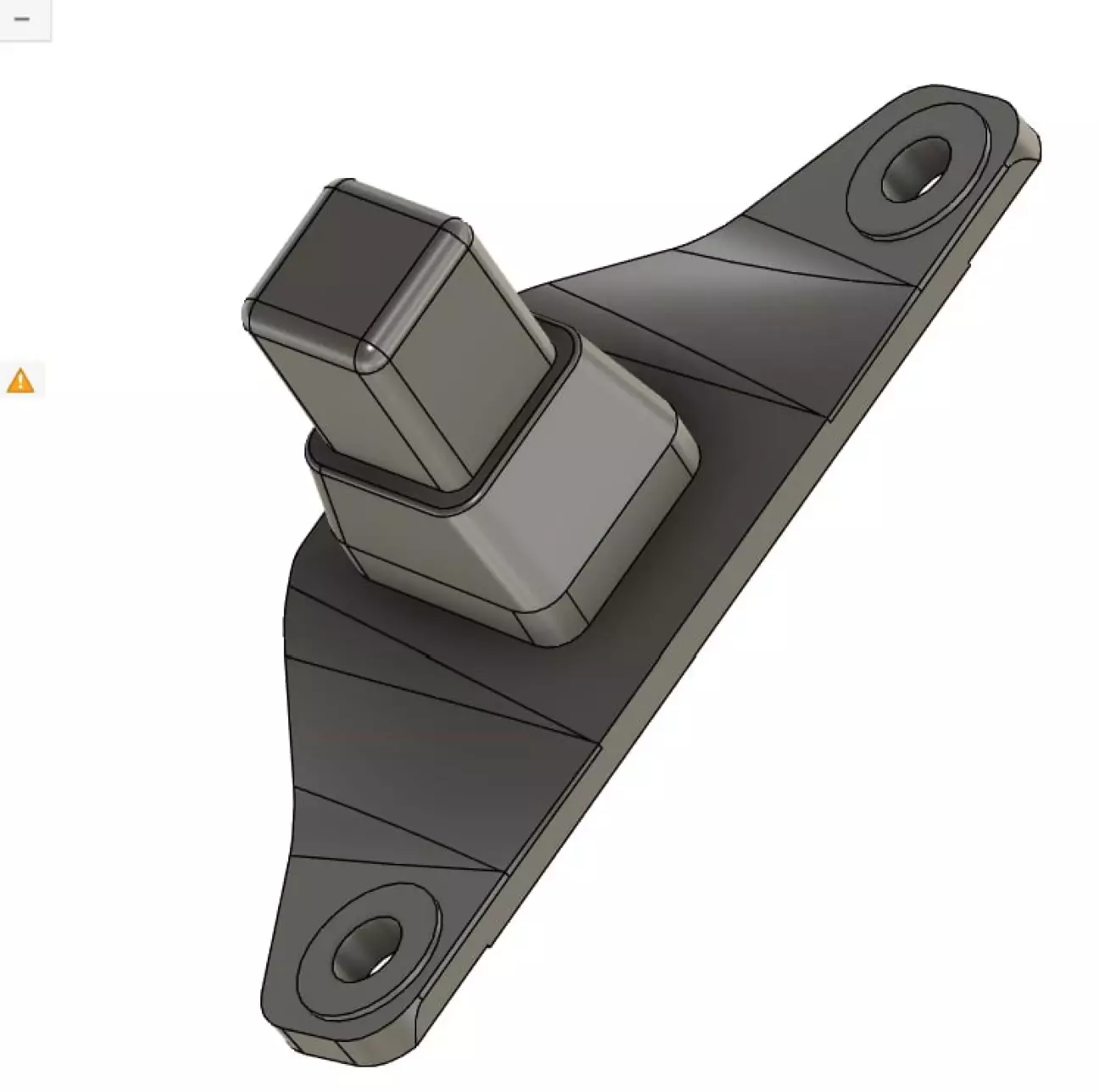

Або приховавши скановане, маємо отаку штуку, де болванка камери просто для вигляду

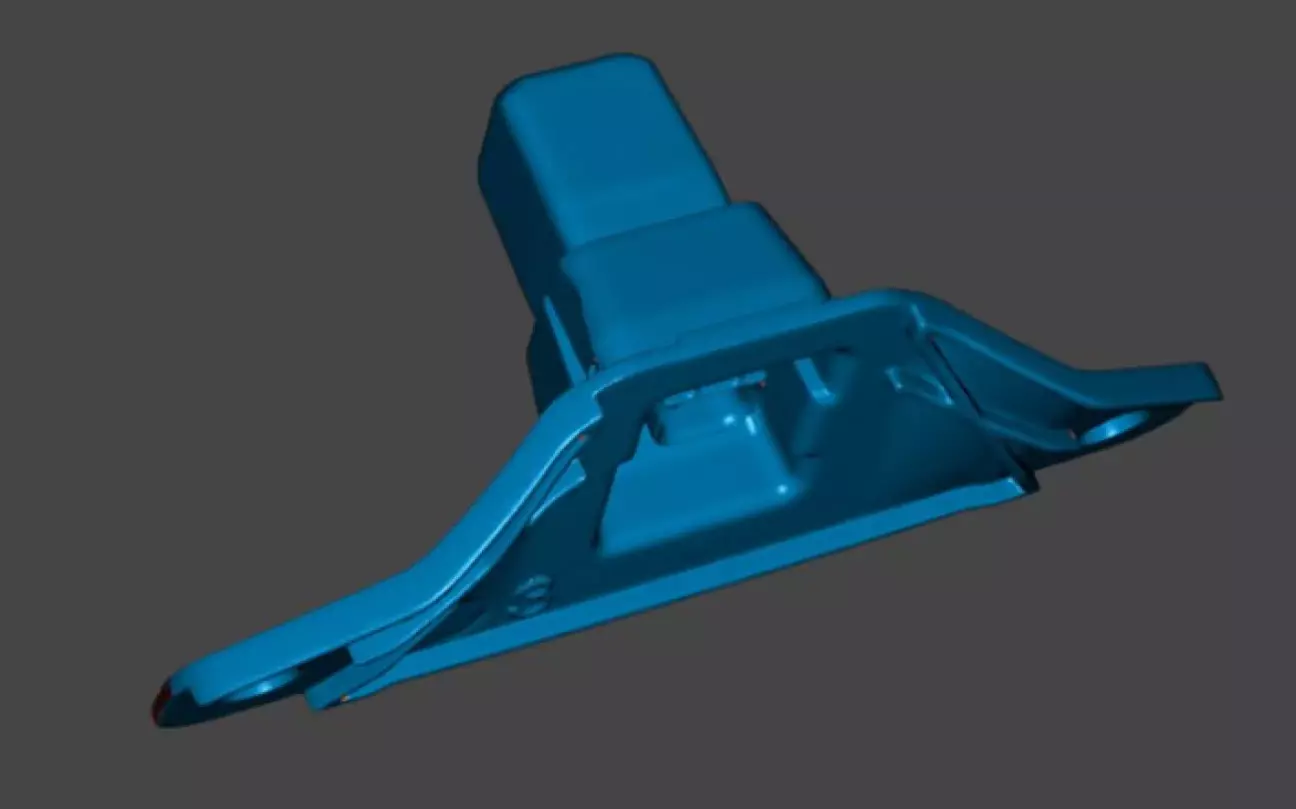

Вигляд ззаду. Не робив ребра жорсткості, я не автозавод, щоби економити 10 грам пластику на кожній деталі, зменшуючи товщину і рятуючи ситуацію ребрами.

Але потім прийшло розуміння, що все це не треба, в крайньому разі сьогодні (та воно з самого початку сиділо мовчки і чекало, щоби я закінчив проектування кронштейну і попрактикувався трошки), і нам треба просто проставочку, котру прикрутимо до камери, а потім камеру з проставочкою в штатне місце. Тобто кронштейна друкувати не треба, але він вже є)). Не те щоби я не вмів вибити у замовника чітке технічне завдання, просто перспектива посканувати, і понатягувати потім модель на відскановане повністю мене захопила.

Коротше, беремо і робимо проставки. В 4х варіантах, як просив замовник:

• щоби по вильоту камера була як штатна;
• щоби можна було на 5мм висунути її далі від кузова;
• те саме, що п.1 але на 1мм зміщена вниз;
• те саме, що п.2, і теж на 1мм вниз.

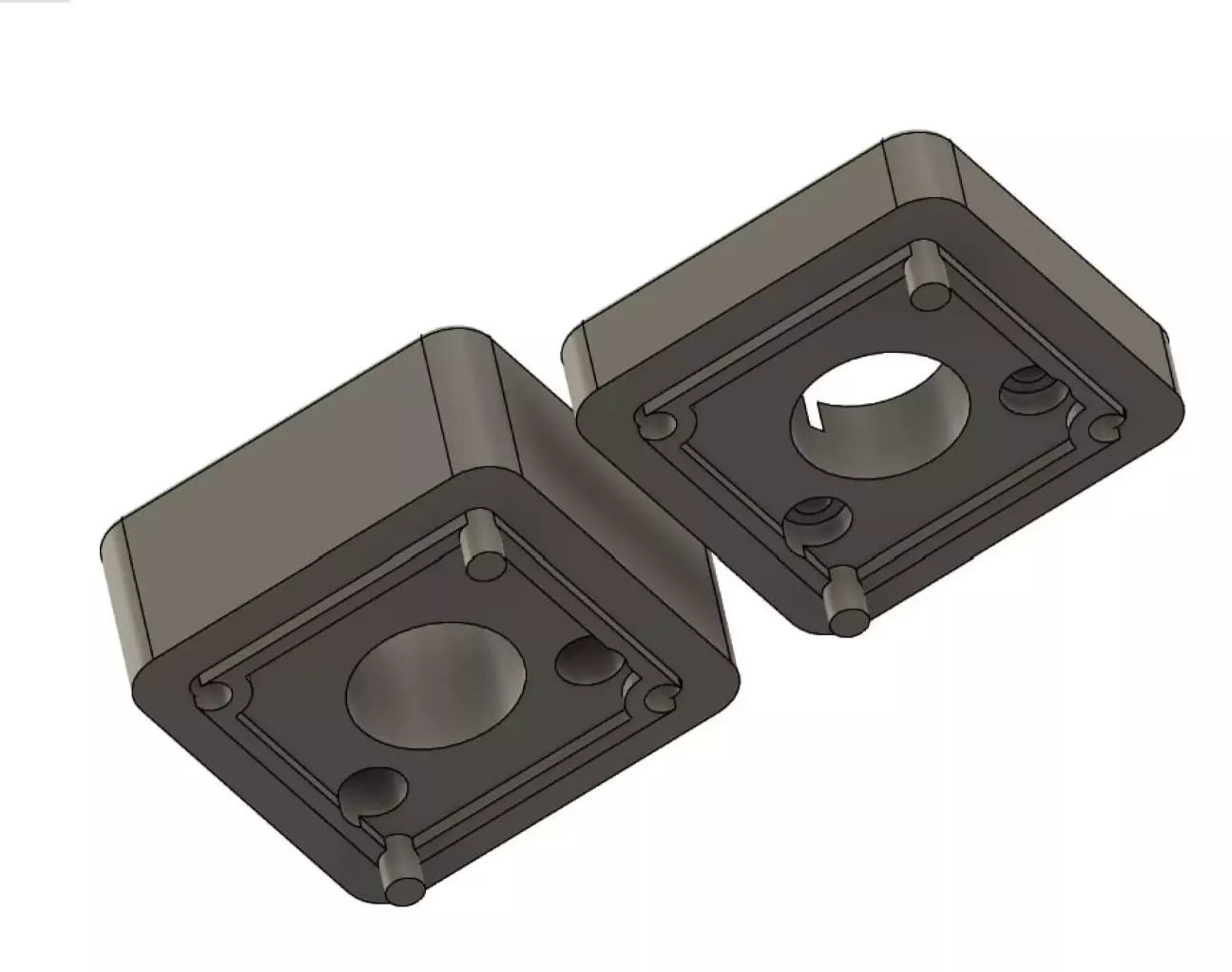

Тут все просто, один скетч, фігак і готово.

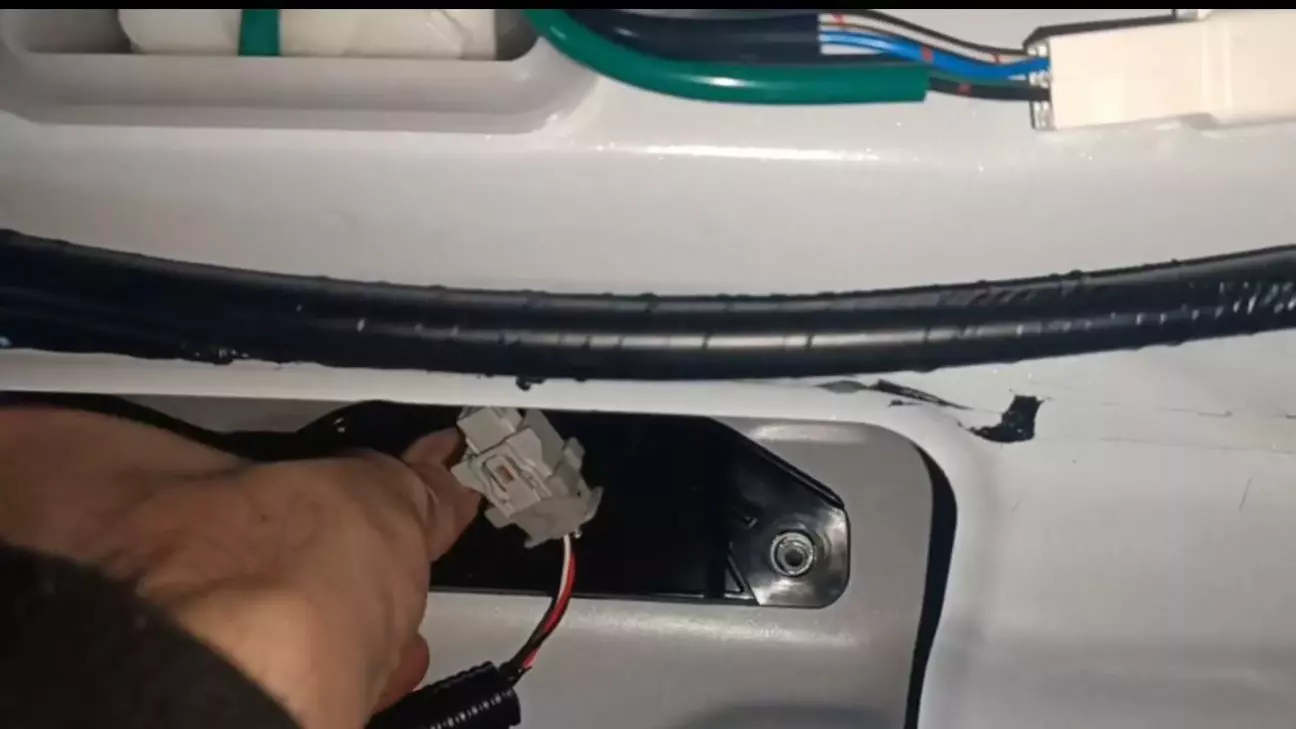

Надрукували, приміряли, все клас.

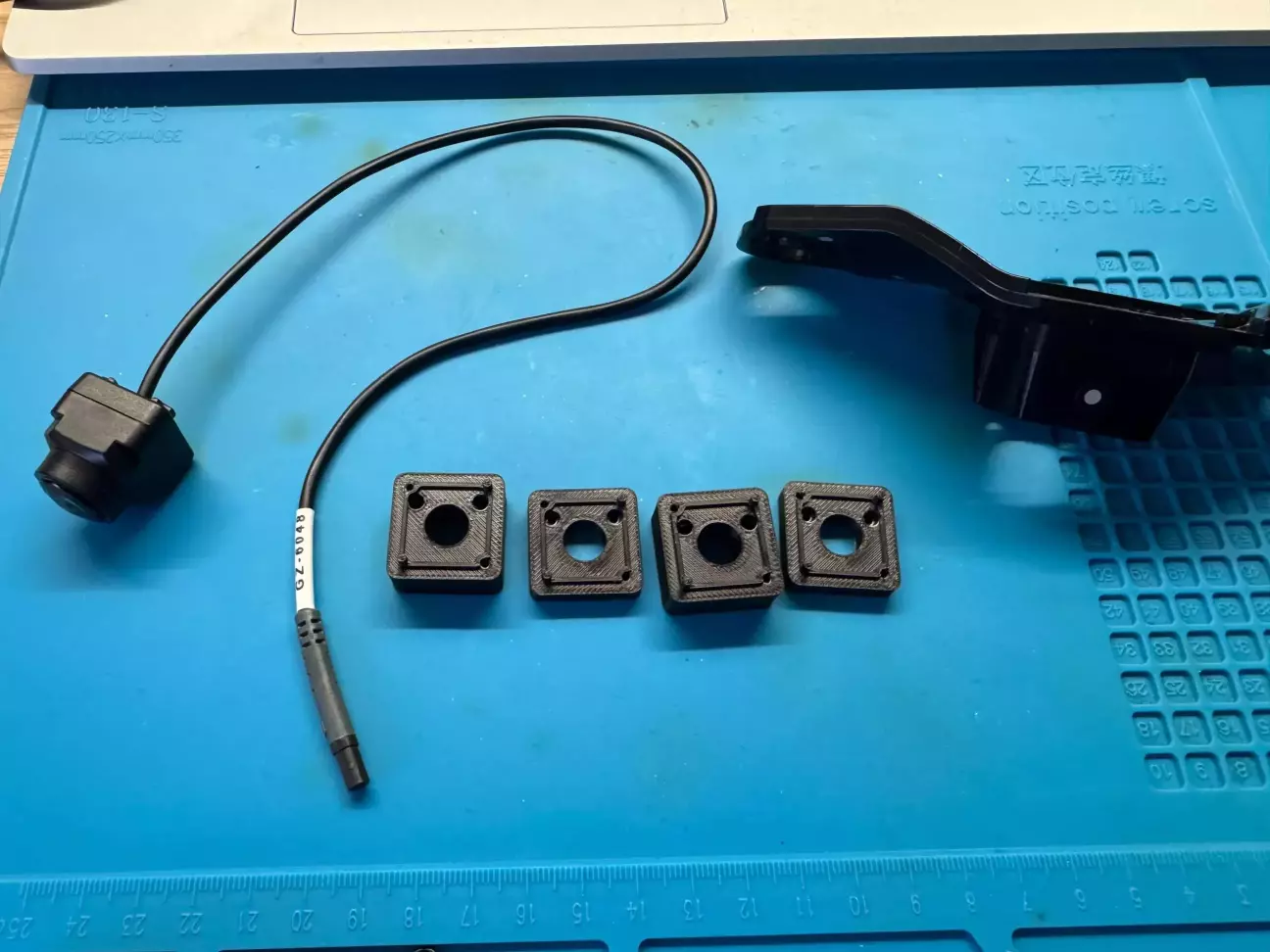

Готовий наборчик.

Відходи на фото нижче , одна - промахнувся і пункт 3-4 виконав навпаки, тобто на 1 мм вгору від центру, і 2 шт просто передрукував, бо клятий ABS і в певних режимах друку, швидко холоне і кути від столу завертаються. Все ставало на них, але вирішив зробити красиво, на цих розмірах воно все рівно і пластику мінімум і друкується швидко.

Отакий вийшов сьогодні допис про все і ні про що одночасно. Чекаю на ідеї для нових дописів в коментарях.
