Intake Manifold. Впускной ресивер ВАЗ-21124 16-кл. алюминий, доработка …

Впускной ресивер ВАЗ-21124 16-кл. алюминий, доработка …

С целью увеличения наполнения, доработан алюминиевый стандартный ресивер мотора ВАЗ-21124, для 16-кл. ГБЦ. Каналы пройдены шаром диаметром 36,5 мм навылет. Выход каналов в ресивер — максимально сглажен. Рога соответственно пройдены шаром на 36,5 мм. на вылет.
Общая длинна впускного канала (от седла клапана до мегафона ресивера — 500 мм +- 10 мм. Изменить данную длину практически не предоставляется возможным. Поэтому, расчетная характеристика такой длины канала (ресивер+рога+длина канала в ГБЦ):
Bowling's Intake Runner Computator
Computation Results:
Input length is 19 inches
For 2nd harmonic, RPM range is from 6183 to 7503 with a pulse strength of 10 percent
For 3rd harmonic, RPM range is from 4646 to 5309 with a pulse strength of 7 percent
For 4th harmonic, RPM range is from 3622 to 4051 with a pulse strength of 4 percent

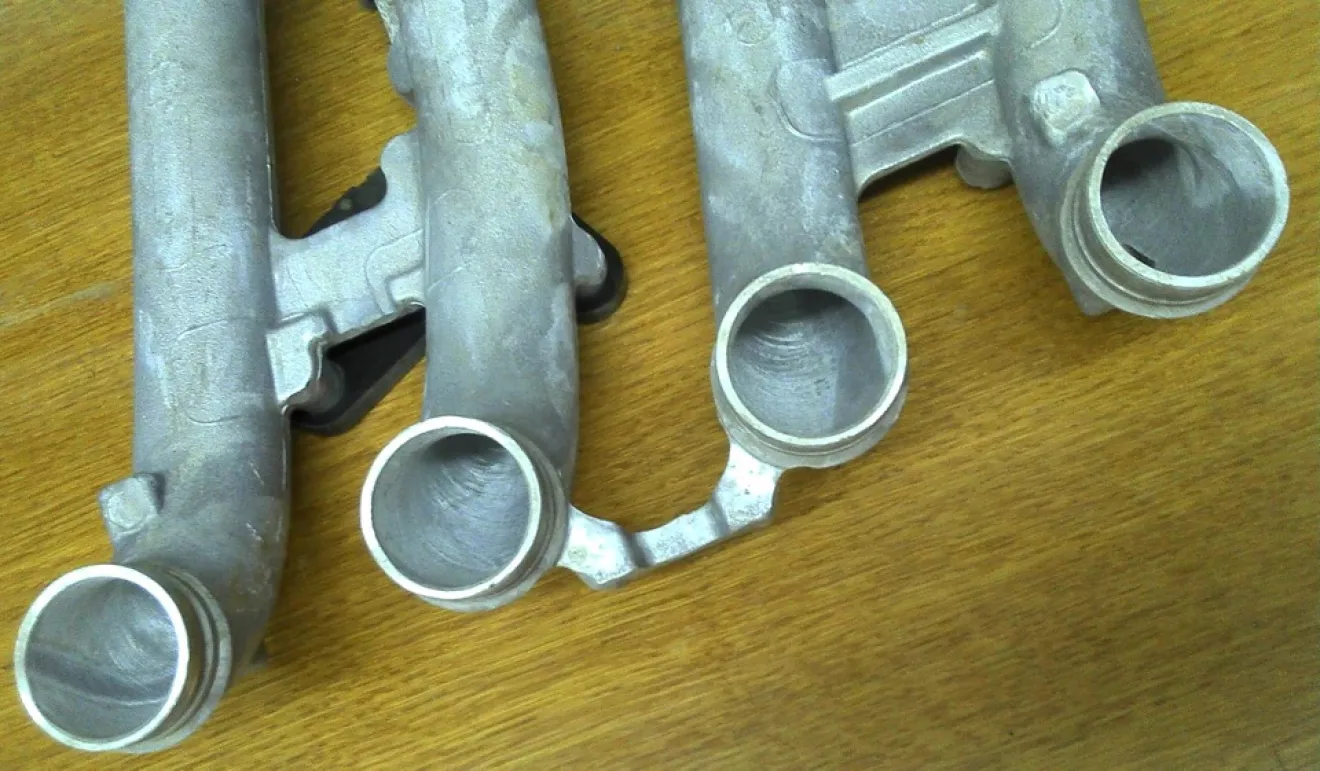

Фото перед отправкой на вварку срезанной для обработки верхней части рессивера.
Рога не попали в фото.
Для фотосессии ресивер был вымыт очистителем кухонной посуды, что возымело обратный эффект. Весь алюминий, особенно в местах обработки абразивным инструментом — потускнел … :( … и покрылся темными линиями разлива жидкости …
