Нова мультимедіа

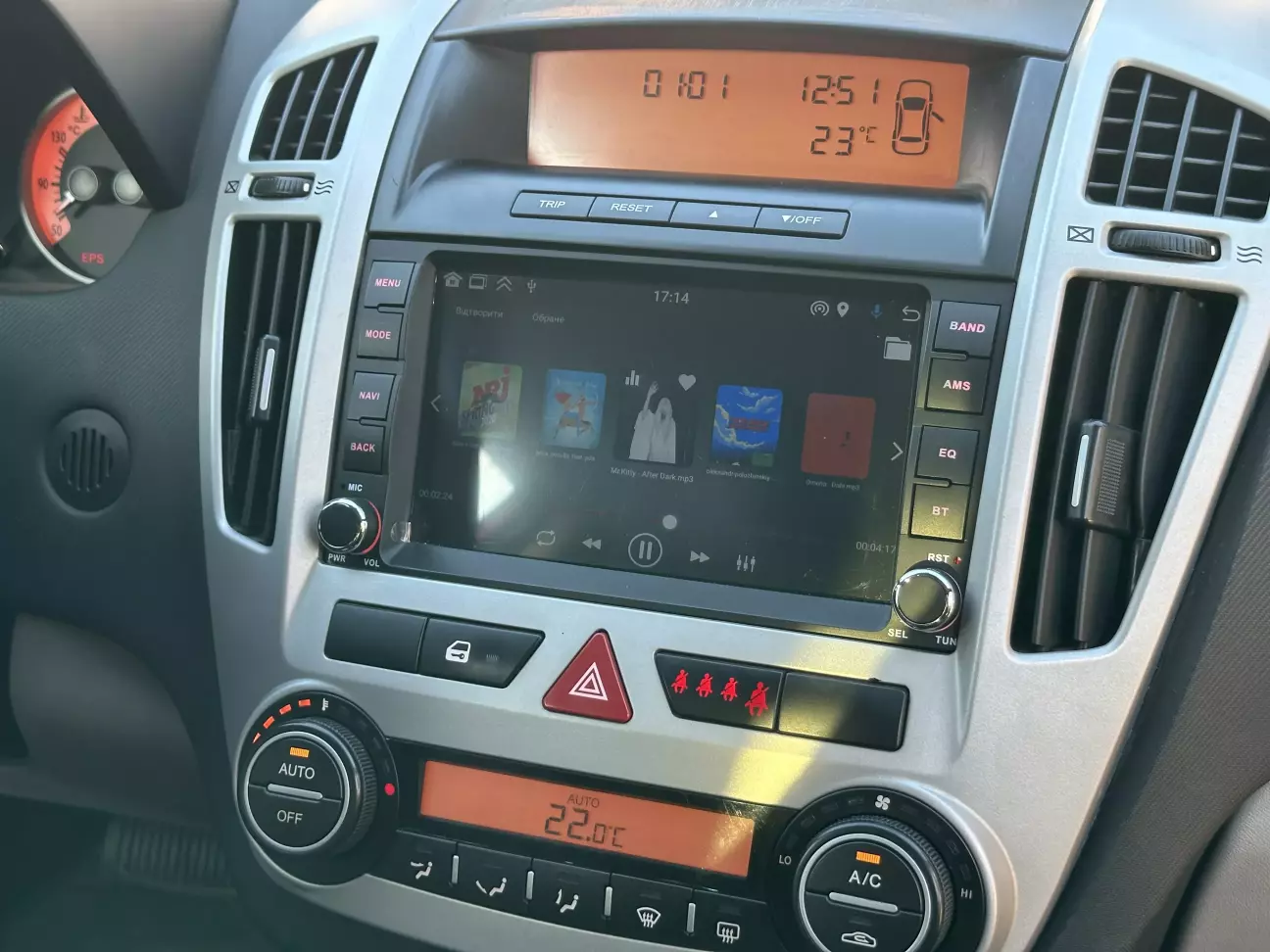

Вирішив замінити штатну аудіосистему на мультимедійну. Замовив на AliExpress комплект андроїд із задньою камерою та виносним мікрофоном. Шукав варіант щоб вписувався в інтерєр і не виглядав інородно як типу планшет.

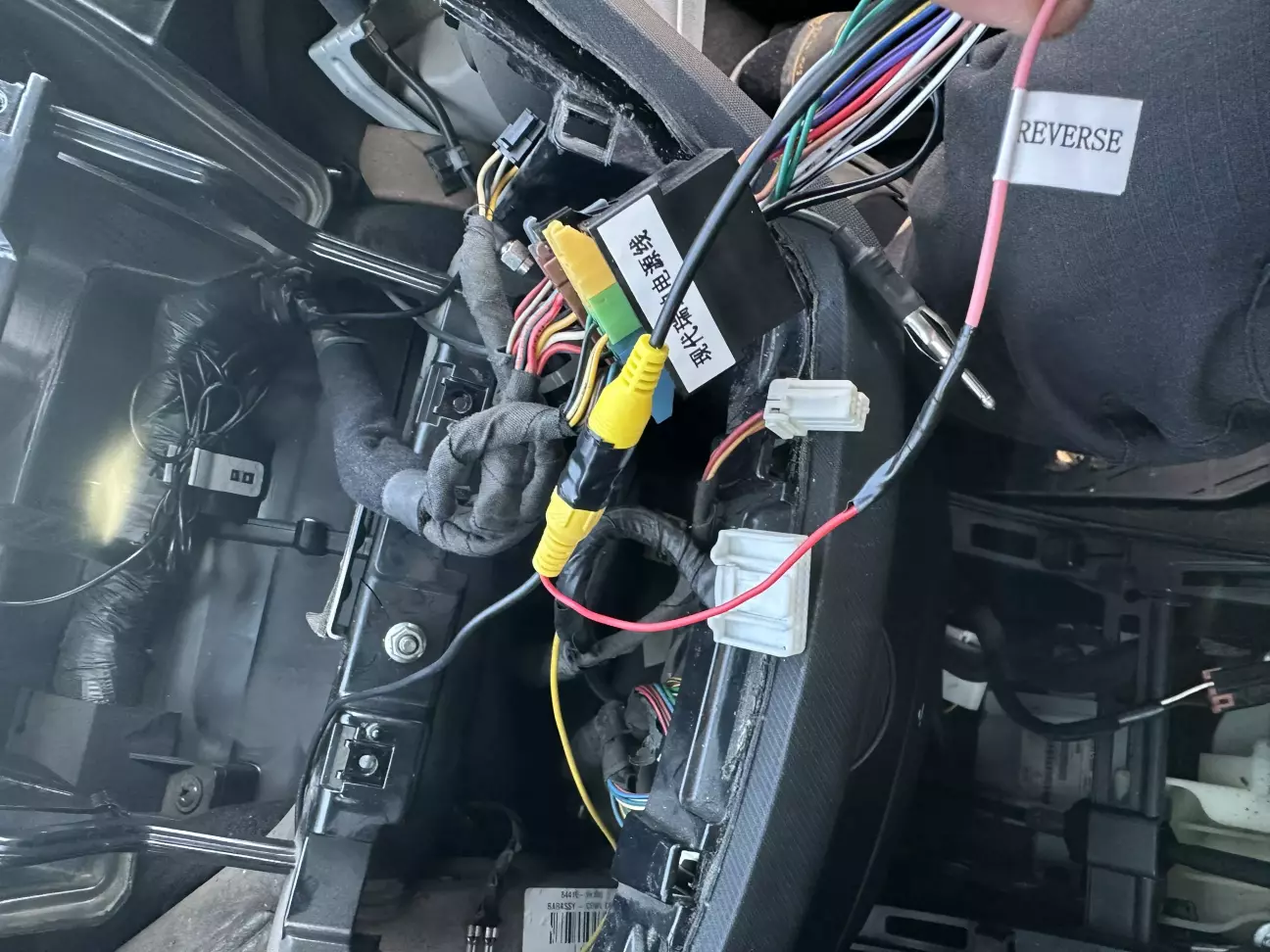

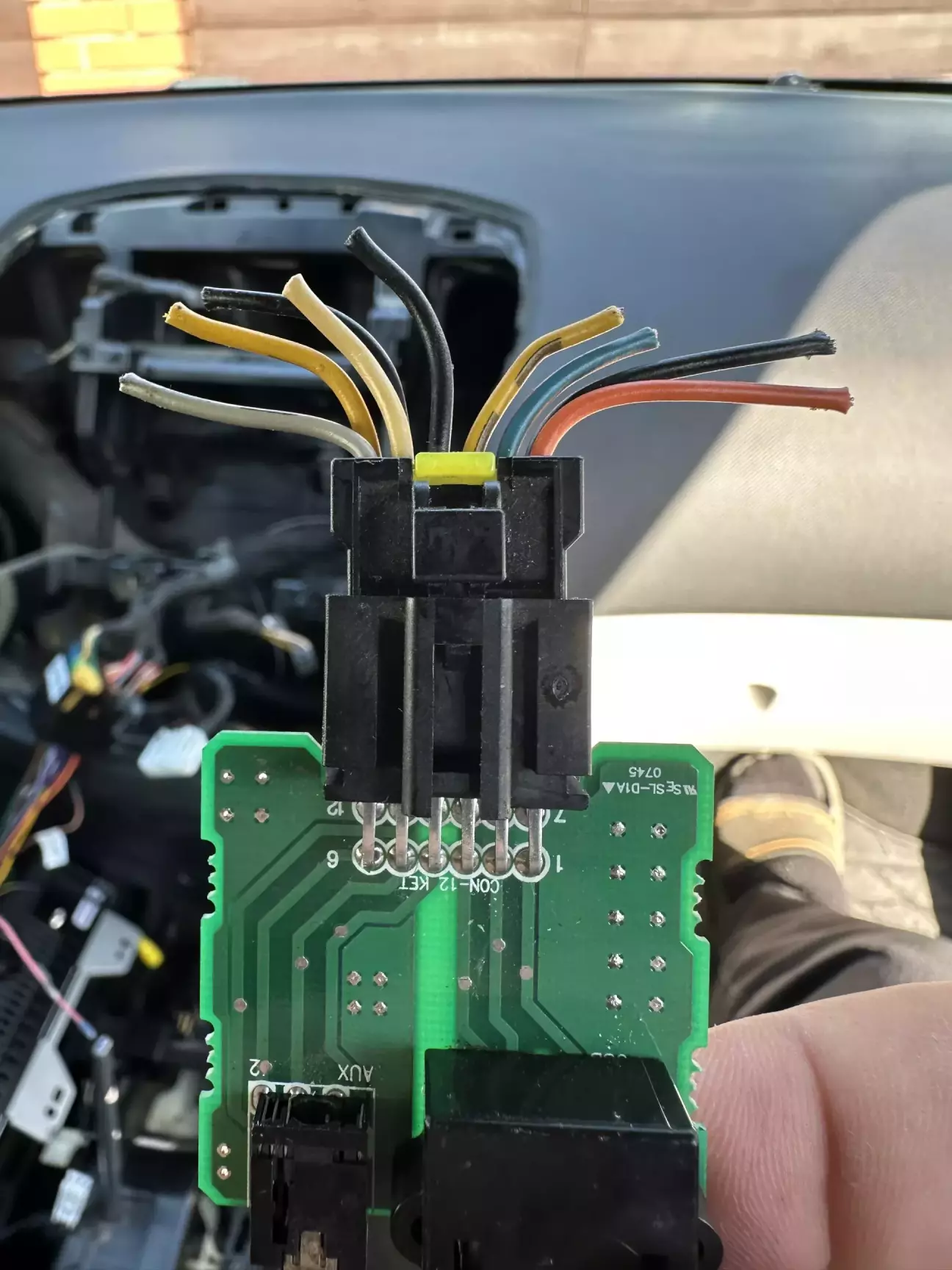

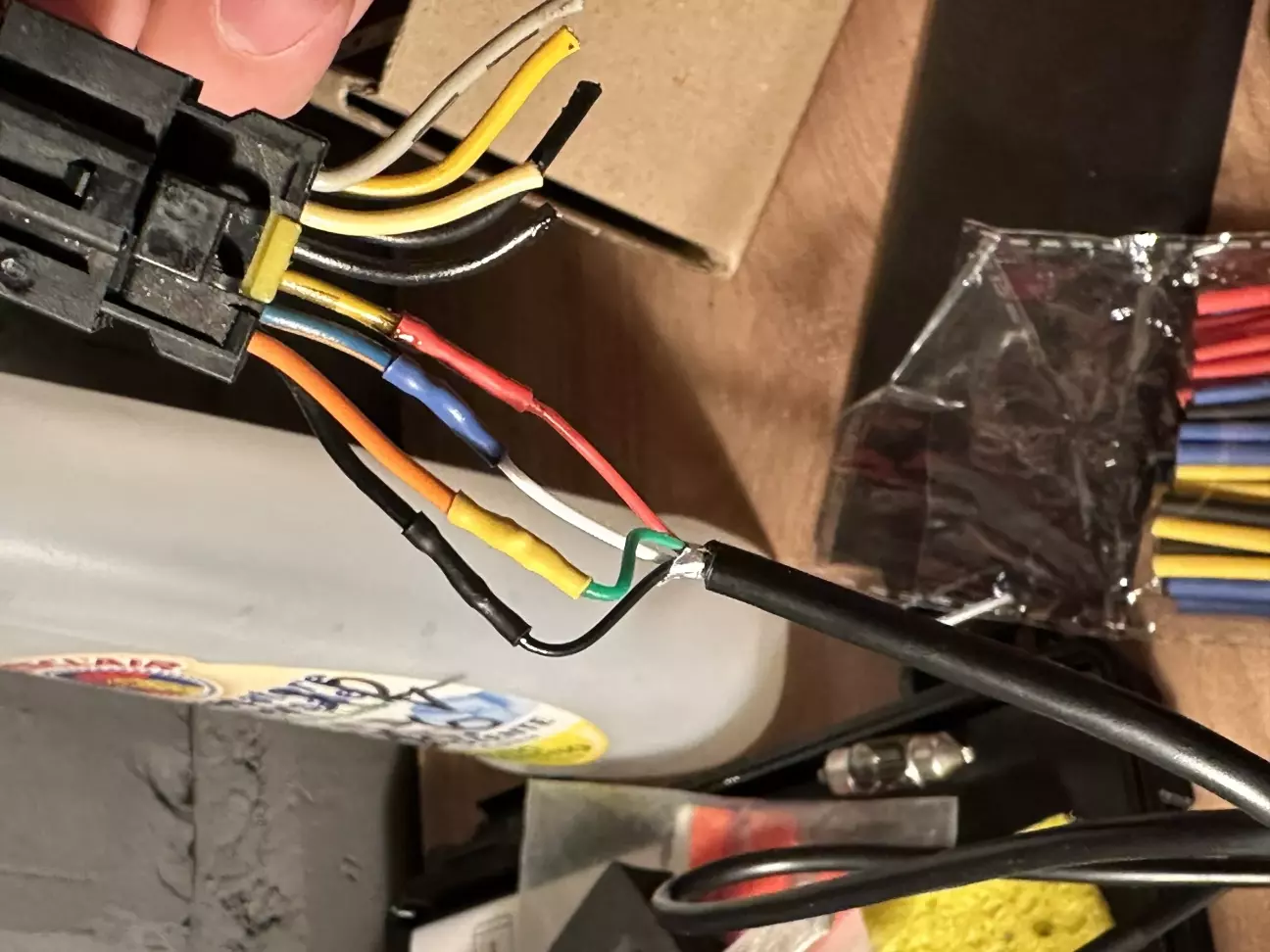

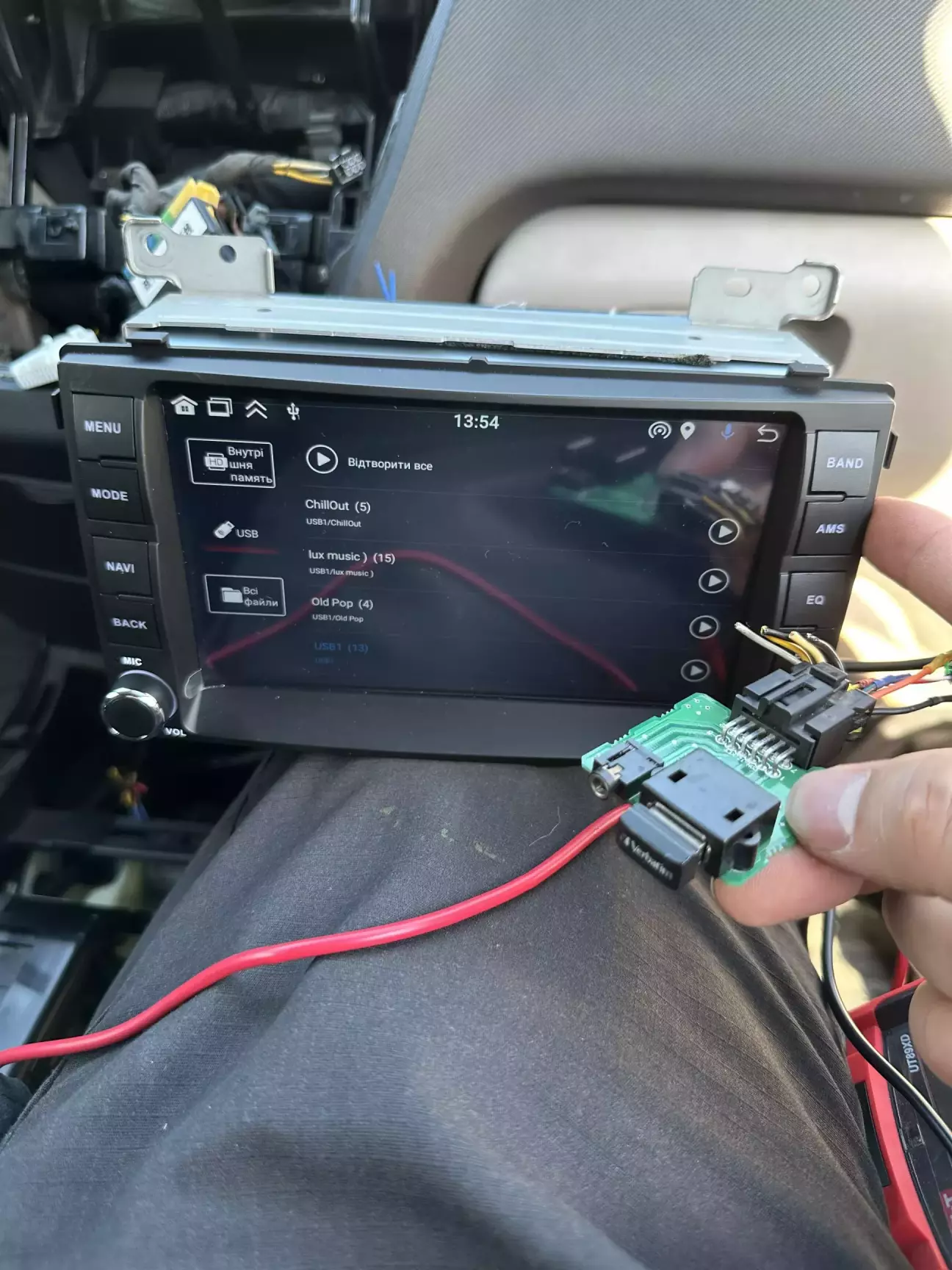

На встановлення пішов цілий день. В комплекті є якась базова інформація по підключенню, але наприклад usb та aux конектори в комплекті свої і не має перехідника для підключення штатного usb/aux модуля, той що в центральній консолі. Тому пожертвував одним з двух комплектих usb, відрізав модуль від головної проводки повністю, розібрав його, знайшов потрібні піни для usb і припаявся новим кабелем.

З aux я не мав часу розбиратися, тому не припаювався, все одно ним не користуюсь.

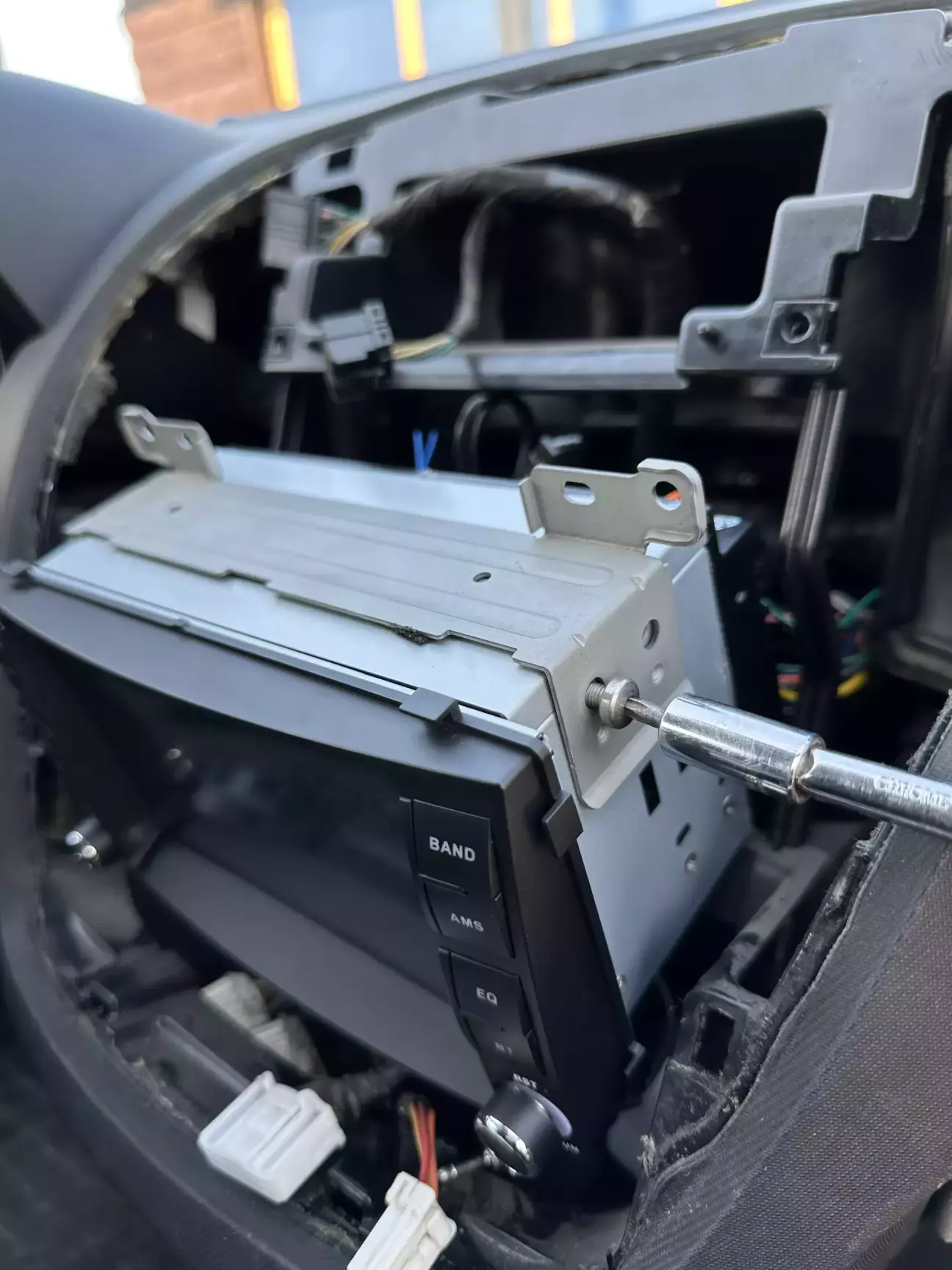

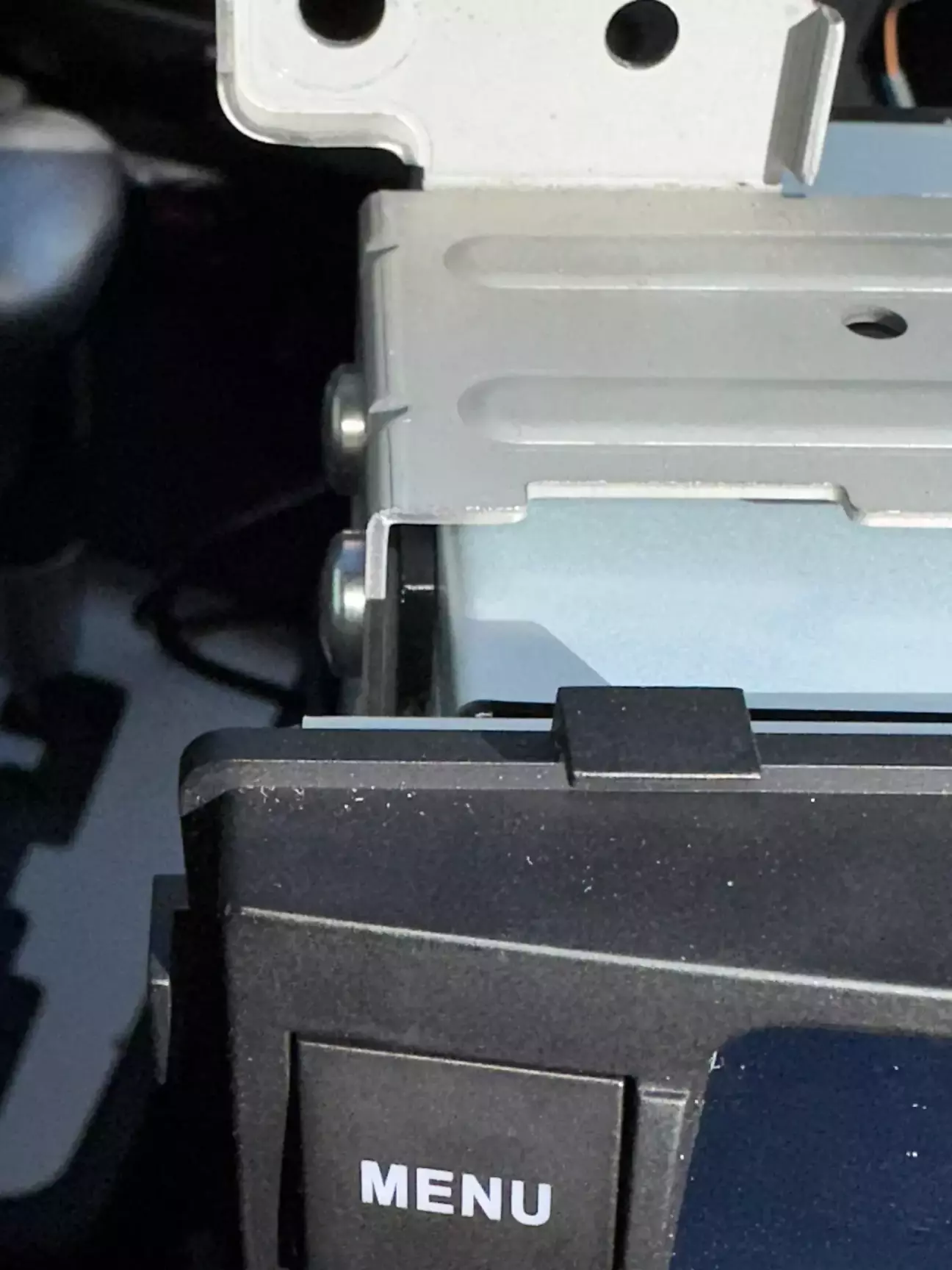

Зняв зі штатної системи коіплення і прикрутив до нової, але розмір корпусу на 4,5мм приблизно вужчий, тому роздрукував на 3d принтері компенсаційні шайби 8шт. по 2мм з кожної сторони

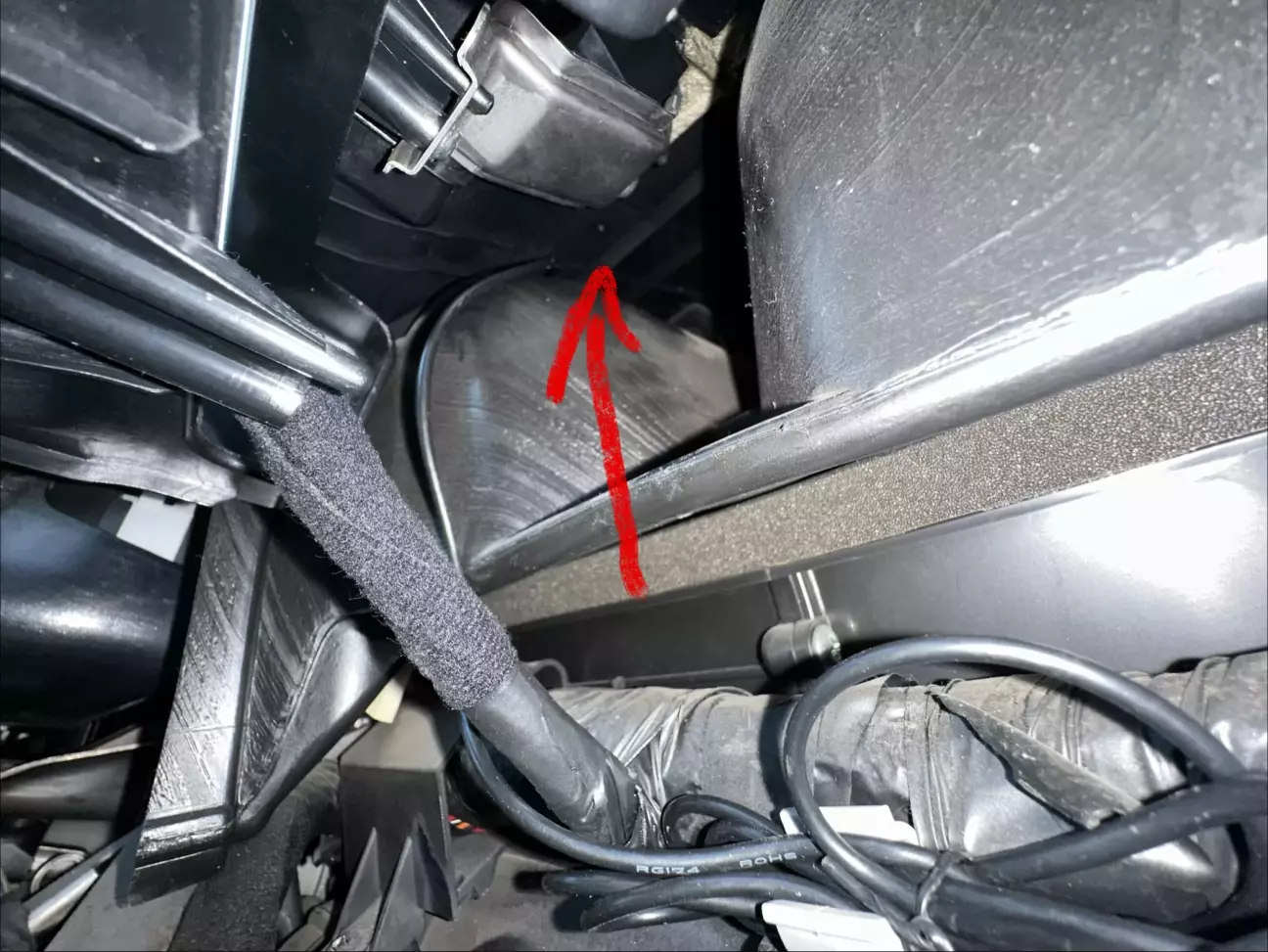

Далі приклеїв gps антену під торпедо на повітровод

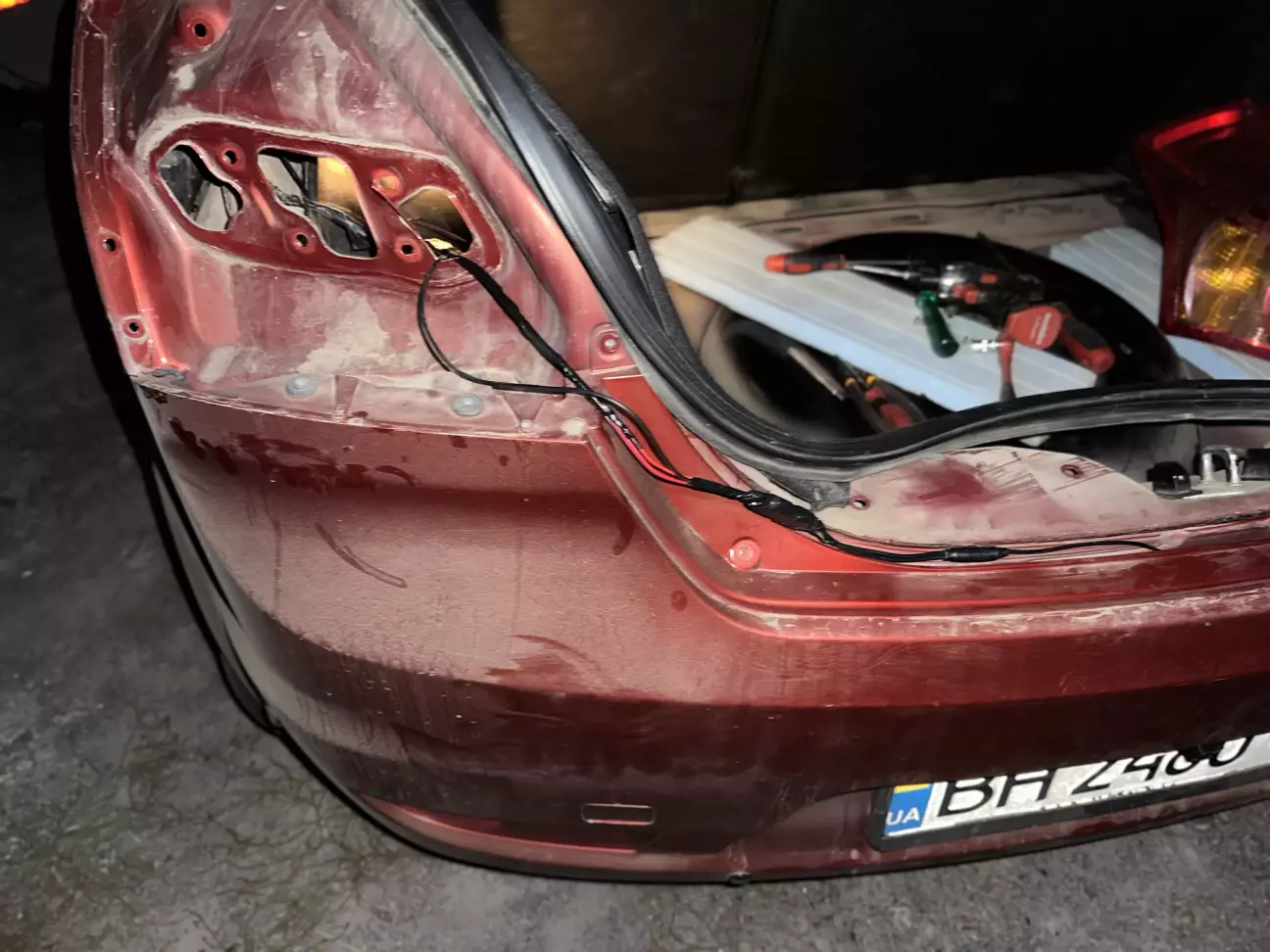

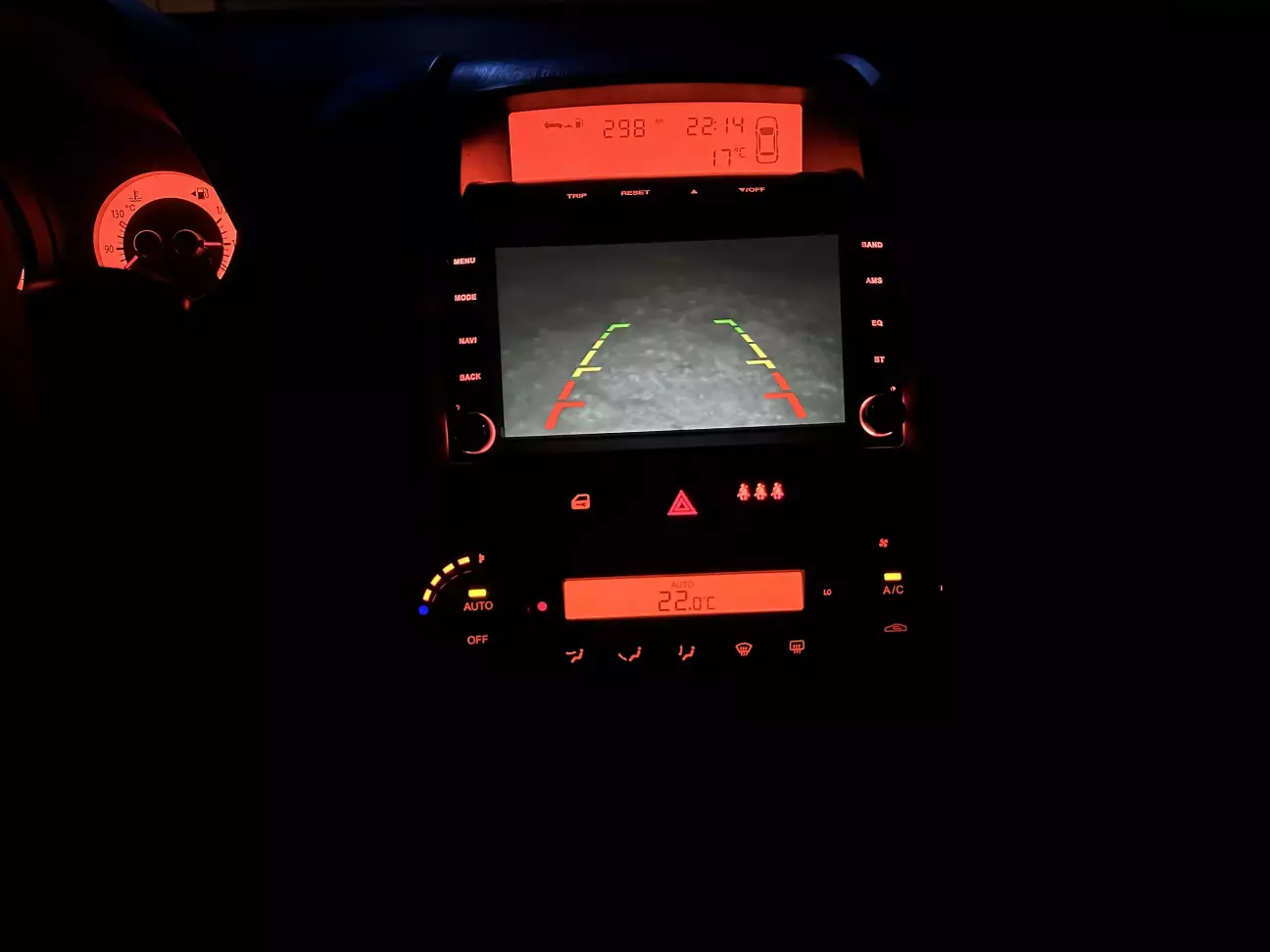

Потім провів проводку камери від мультимедіа, попід кермо, під лівим порогом, там з загальною косою, під задньою картою завів в багажник до задньої фари і далі під бампер до номерного знаку.

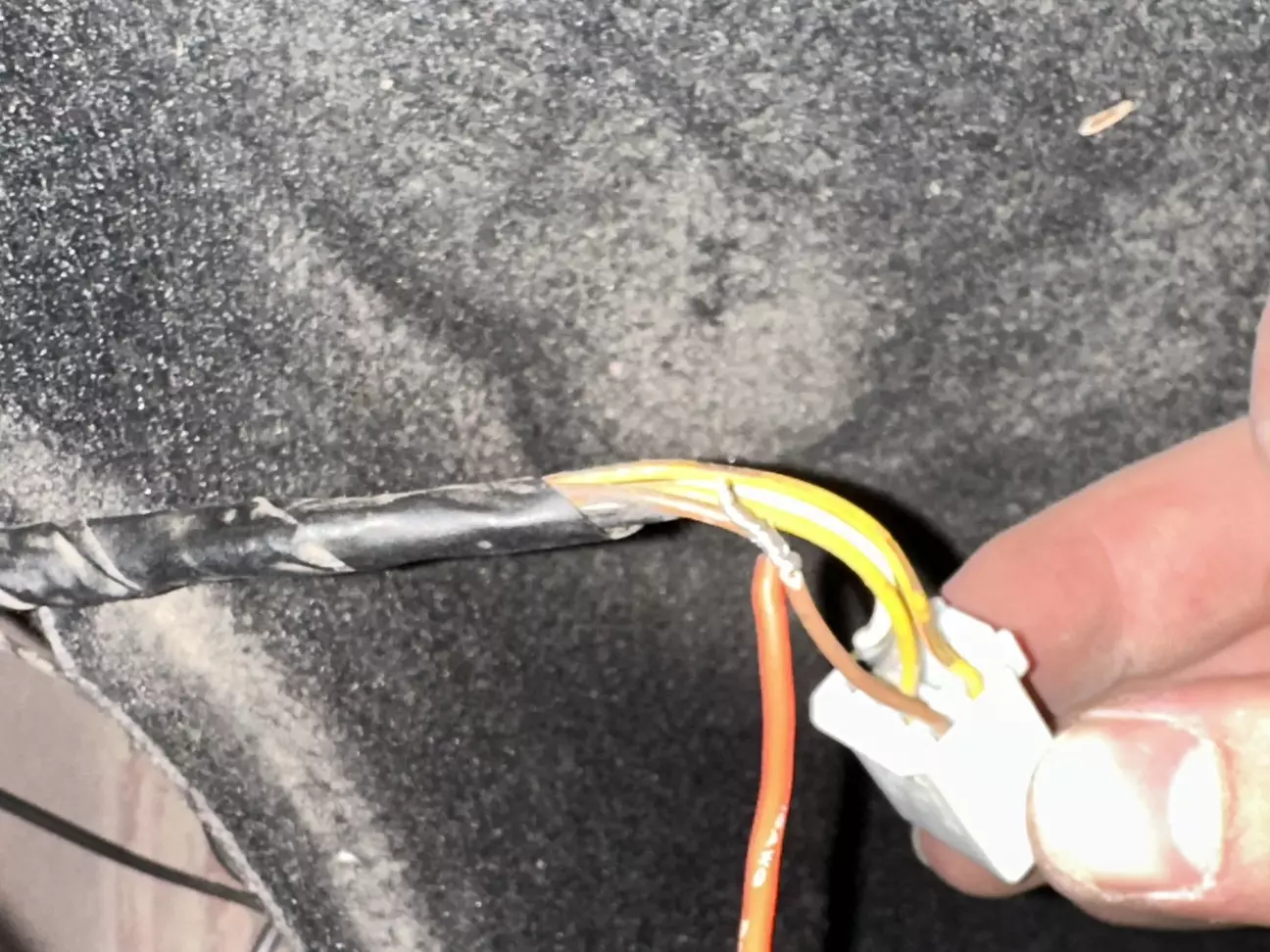

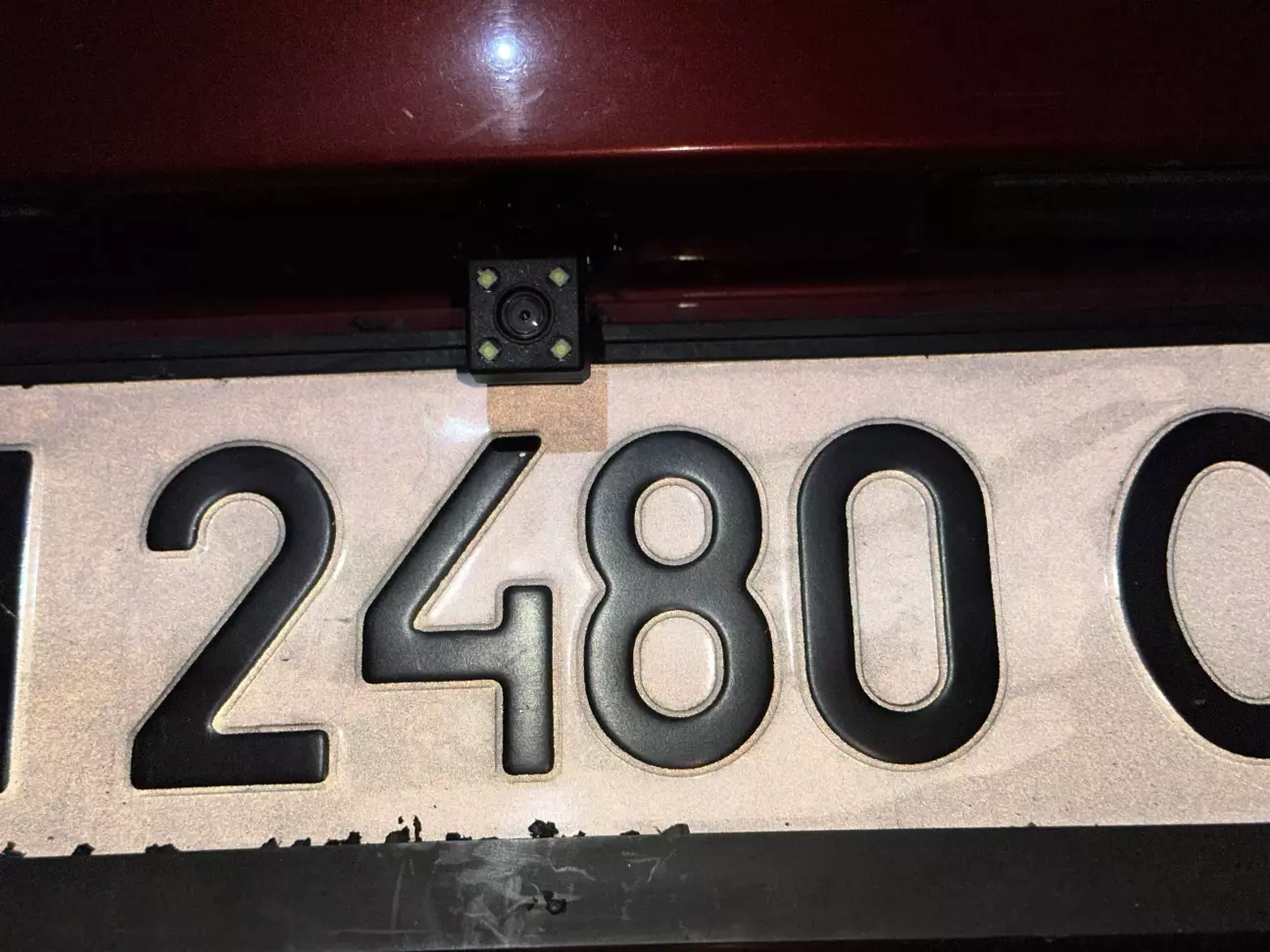

«–» провід підключив до корпусу біля задньої фари. В бампері просвердлив отвір на 16мм над номерним знаком, щоб завести rca та живлення відео.

Мікрофон є на панелі самого пристрою, а виносний я ще не підключив, бо закороткий провід, а в планах його провести через ліву передню стійку і сховати в плафон підсвітки салону.

Звук доречі став трішки кращим в порівнянні із штатною магнітолою.

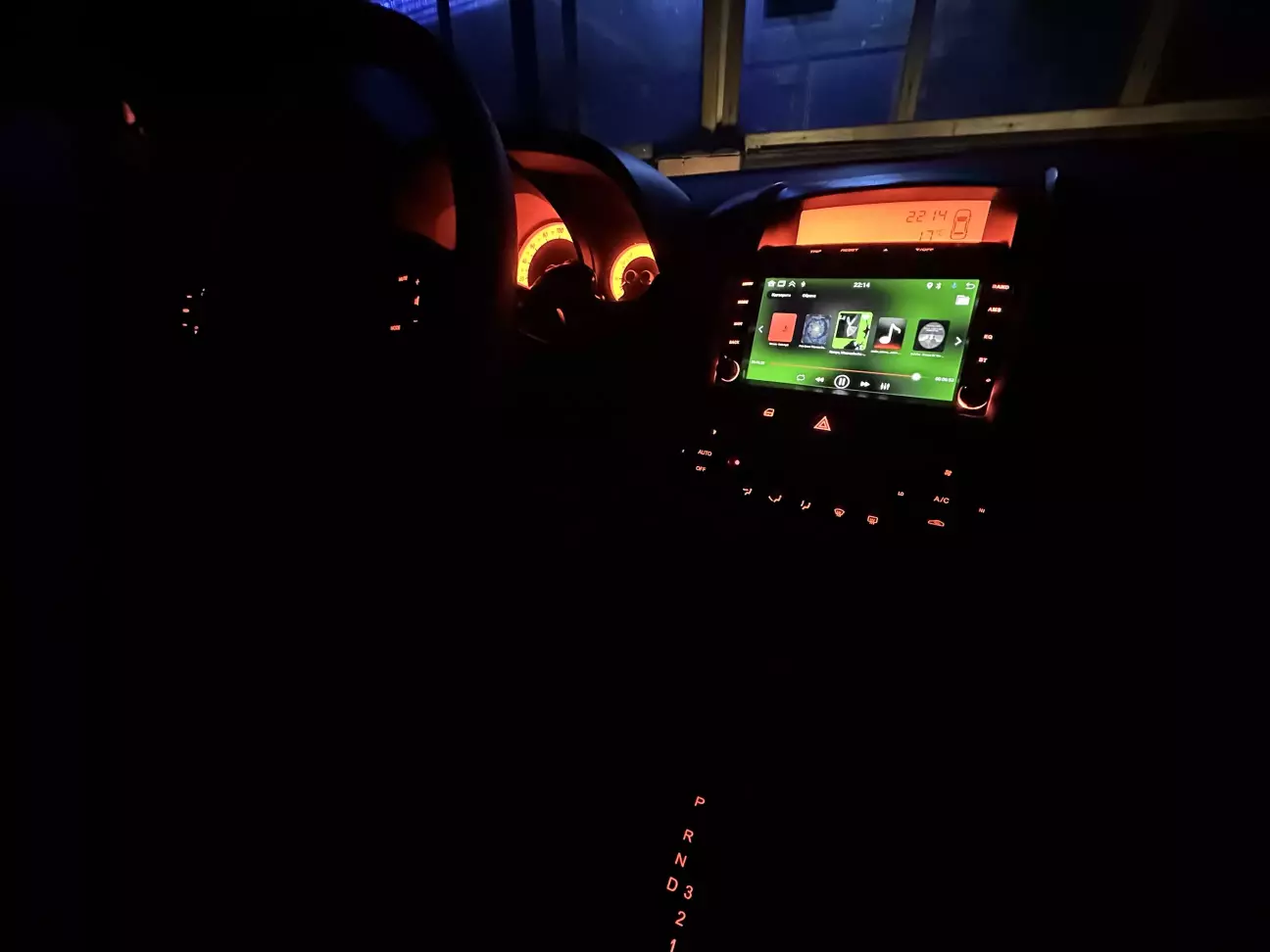

також кнопки на кермі програмуються легко в самій мультимедії під будь-які команди, а підсвітку кнопок дуже чітко можна підлаштувати під колір підсвітки кнопок салону.
Також тепер є безпровідний карплей та андроїд авто.
