Установка плафона Hella Black от ООБ в ООА

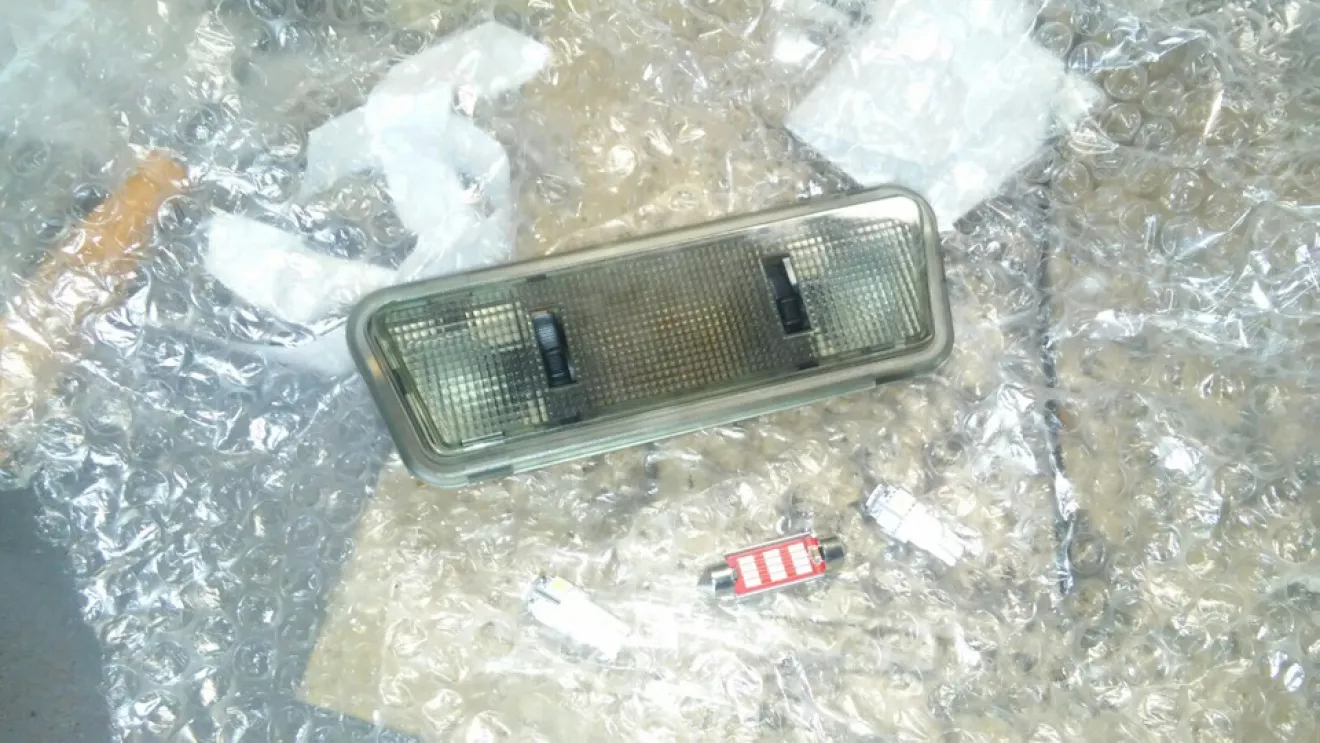

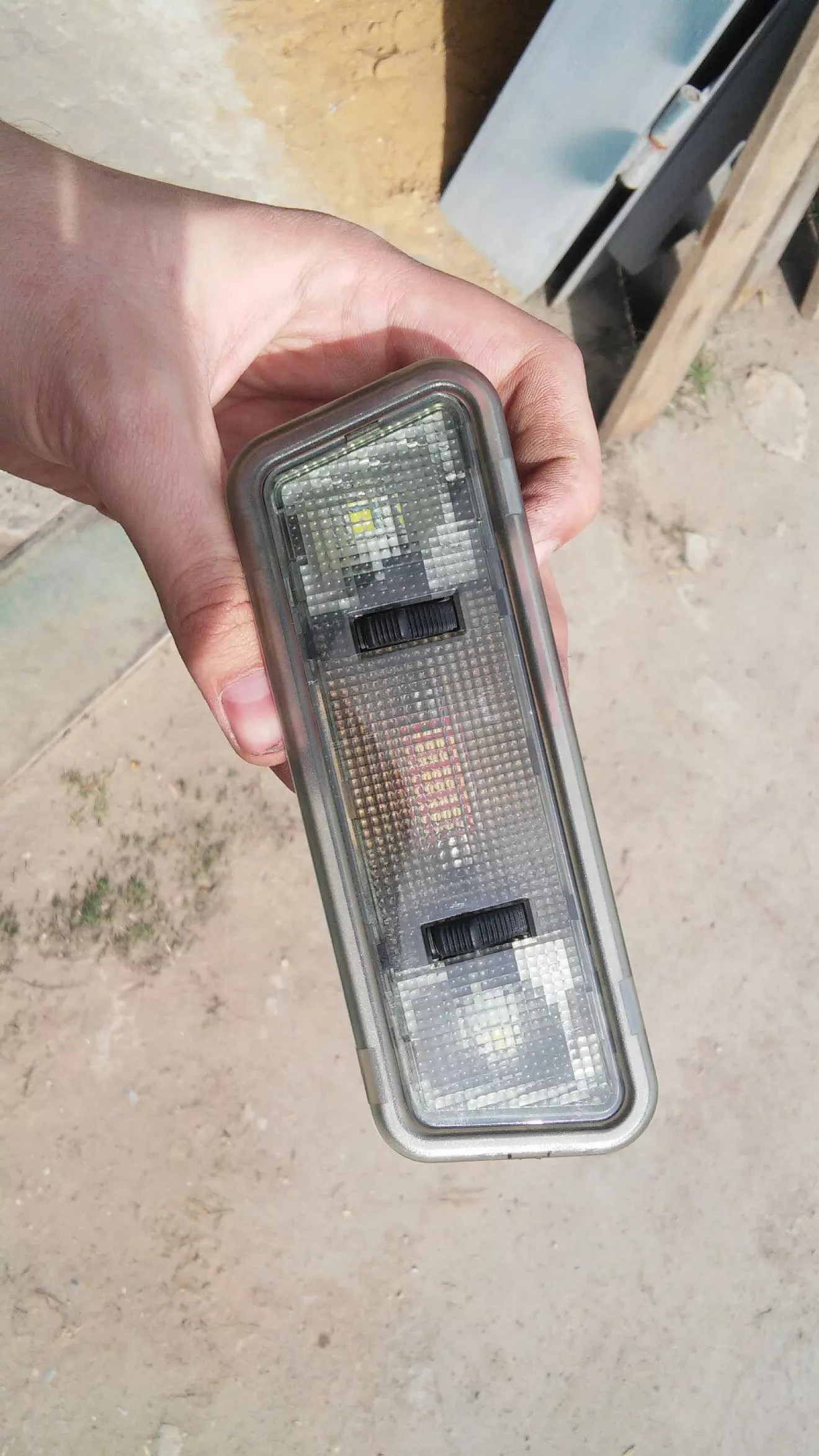

Всем добрый вечер) Сегодня я наконец то избавился от родного уродского плафона который стоял у меня в машине с момента ее покупки) Но избавился не совсем) А лишь удалил его видимую часть) Но об этому чуть погодя) Давно я рассматривал варианты замены то цены были дороговаты то состояние не очень) изначально искал Хеллу) но проскакивали мысли и о рестайловом плафоне ООБ) И тут листая ОЛХ увидел объявление о продаже кармашка с таким плафоном) спросил ради интереса можно ли купить отдельно? получаю ответ что да можно и цена 100 грн всего) Убедившись в его целостности в плане креплений и прочего) я Заказал себе данное чудо не раздумывая) так как минимум что я находил были 150-200 тот что за 150 со сломанными защелками) а тут все целое) Вообщем вот такой прелестный девайс я сегодня получил)

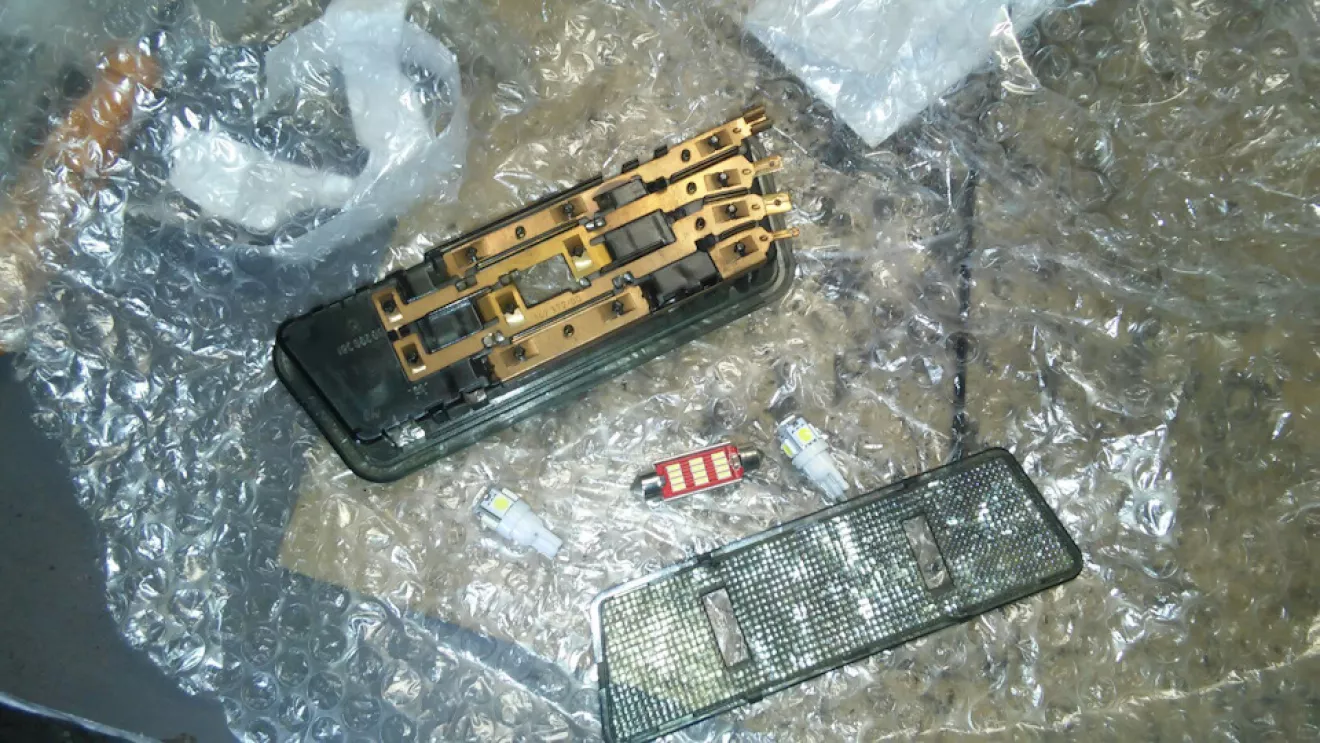

После того как забрал плафон на почте сразу забежал прикупить мощных диодиков) так как не люблю рыжую подсветку) да и стараюсь все диодизировать) по мере возможности) Вообщем цены на диоды у нас в городе следующие:
Диод в штурманский плафон 12 грн штука
Диод Центральный обошелся в 50 грн он с охлаждением с обратной стороны термопластина)

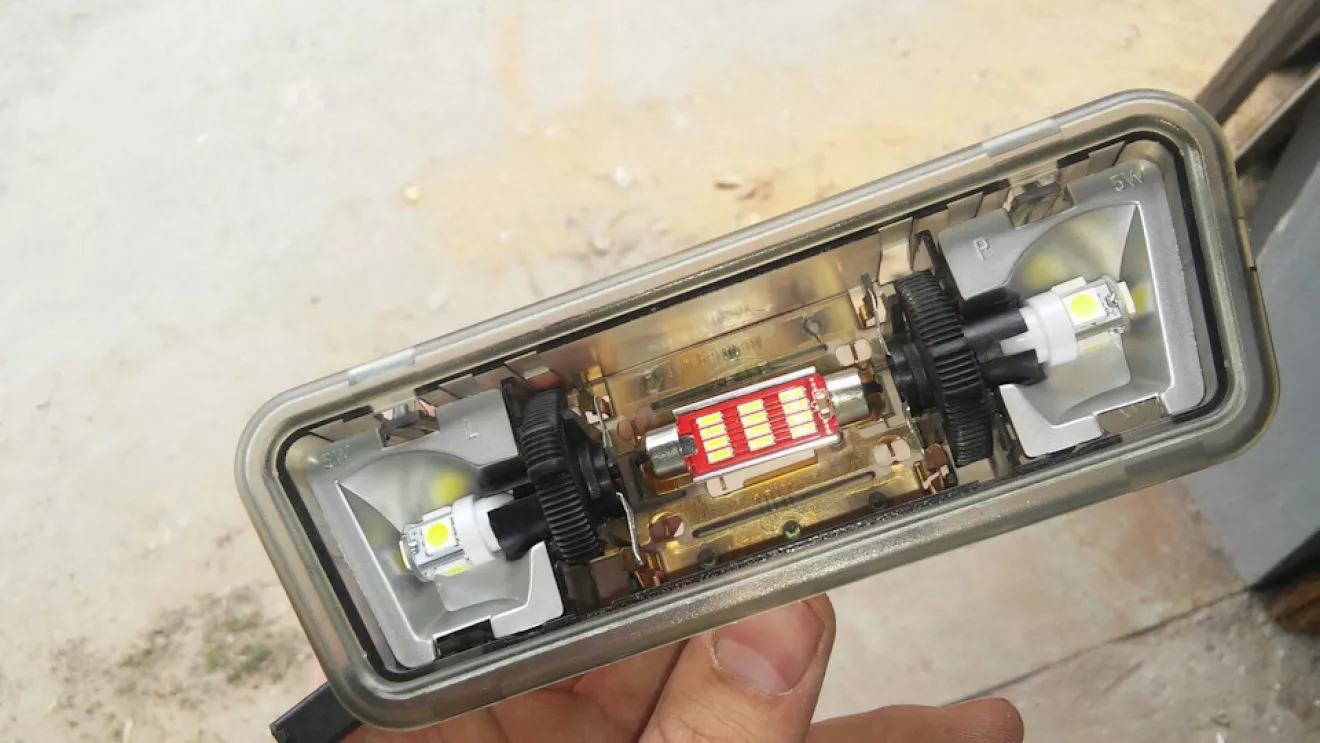

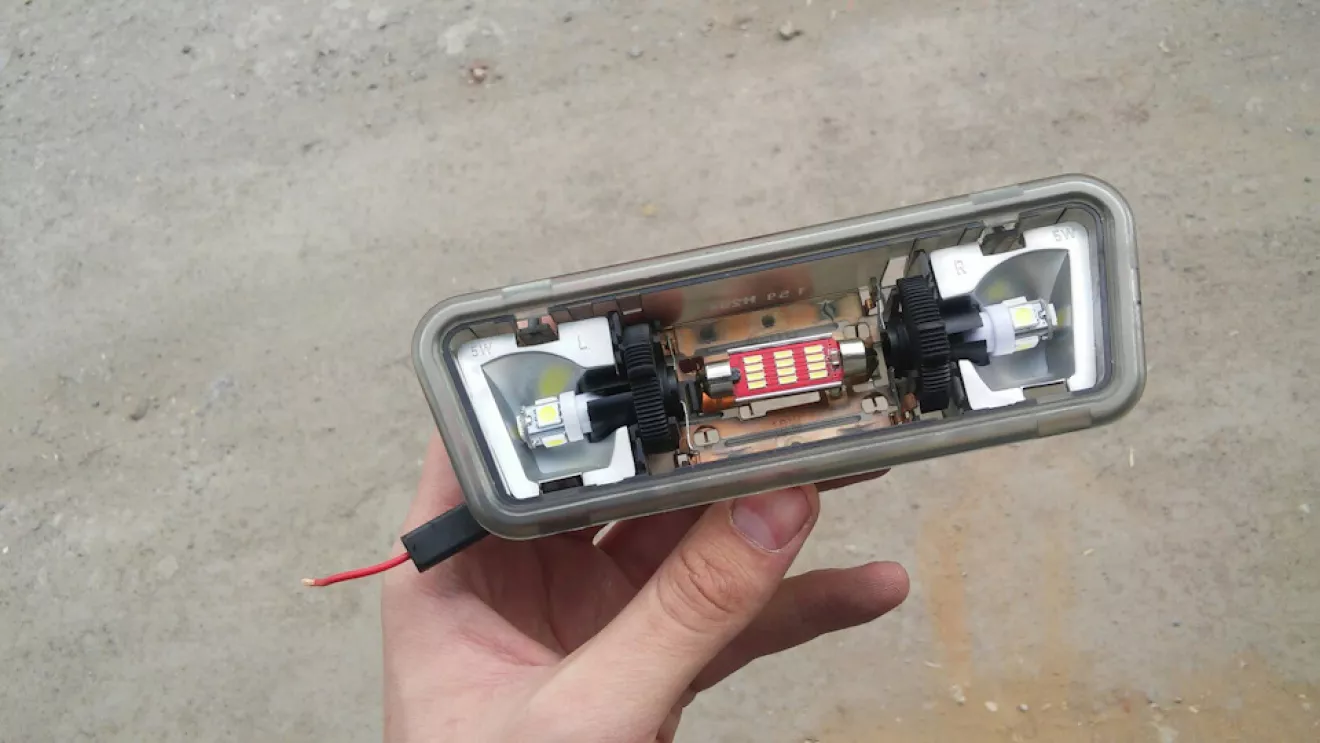

Придя на гараж сразу запихнул лампочки и проверил работу) все горит все светиться) хотя там особо и поломанному быть нечему) но все же перед установкой все проверяю)

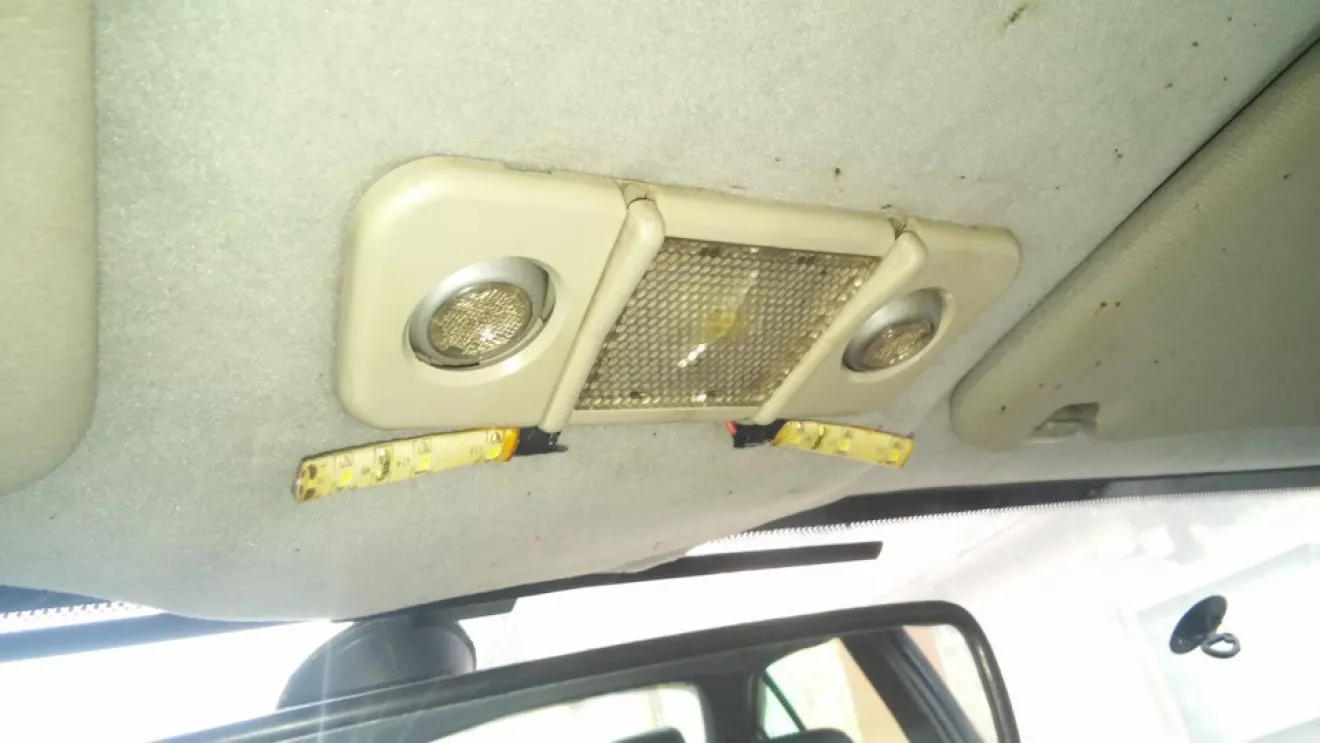

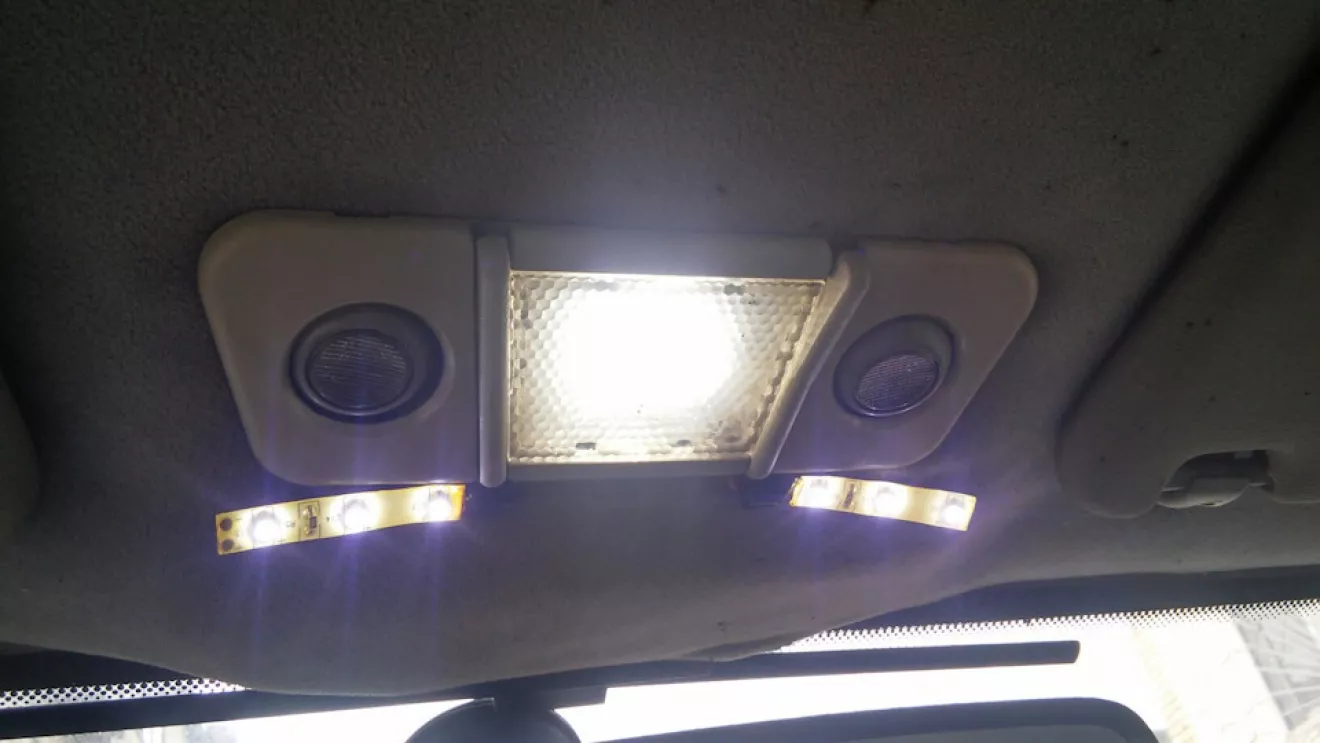

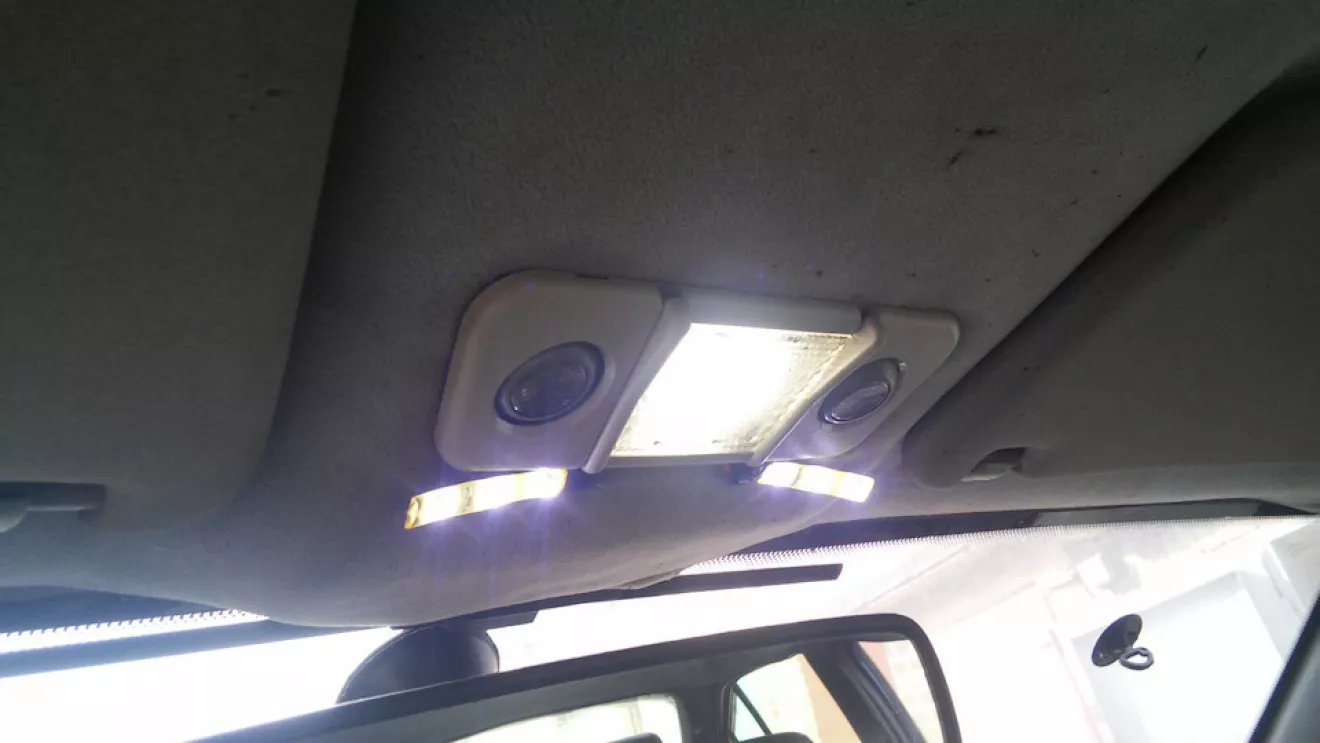

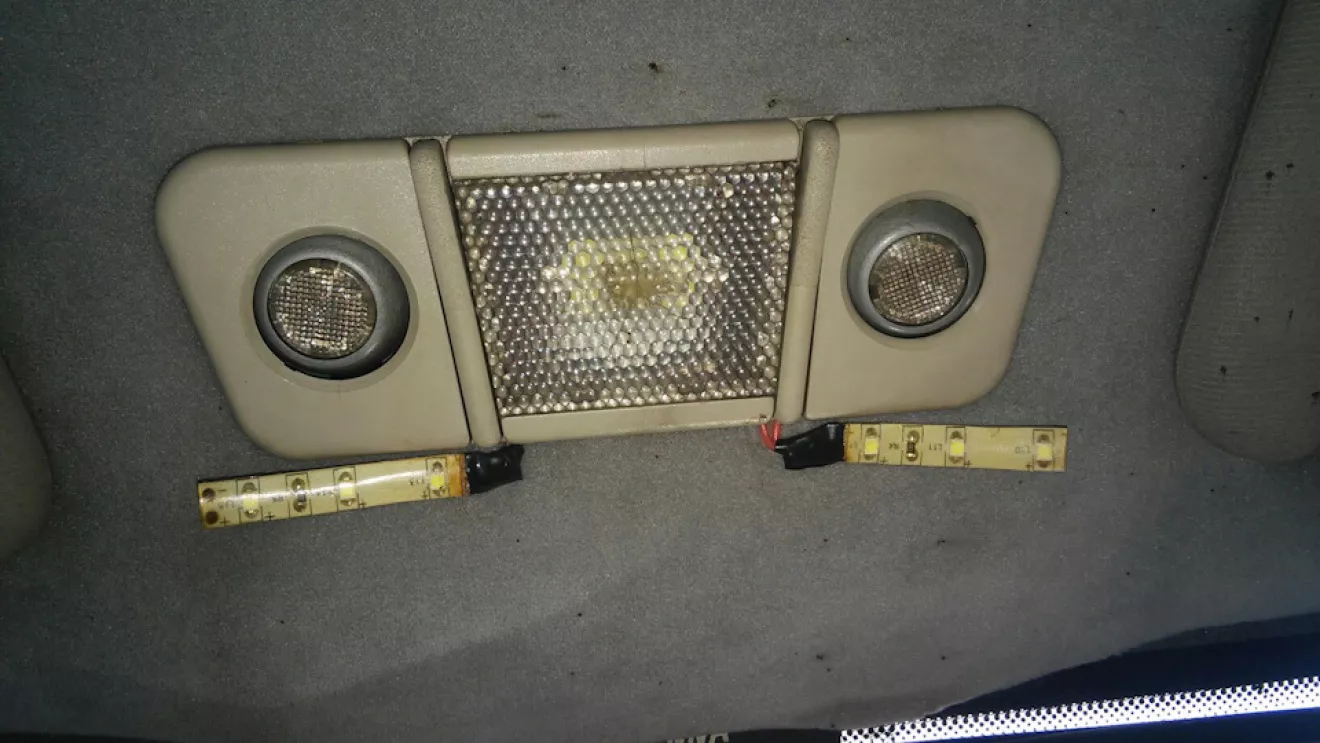

После того как лампы были проверенны пришло время снимать мой несчастный плафон с машины) Выглядел у меня он так) светил конечно нормально ) даже колхоз ленты меня не так бесили за счет хорошей освещенности) Но желание иметь не только хорошую подсветку но и внешний вид взяло верх)

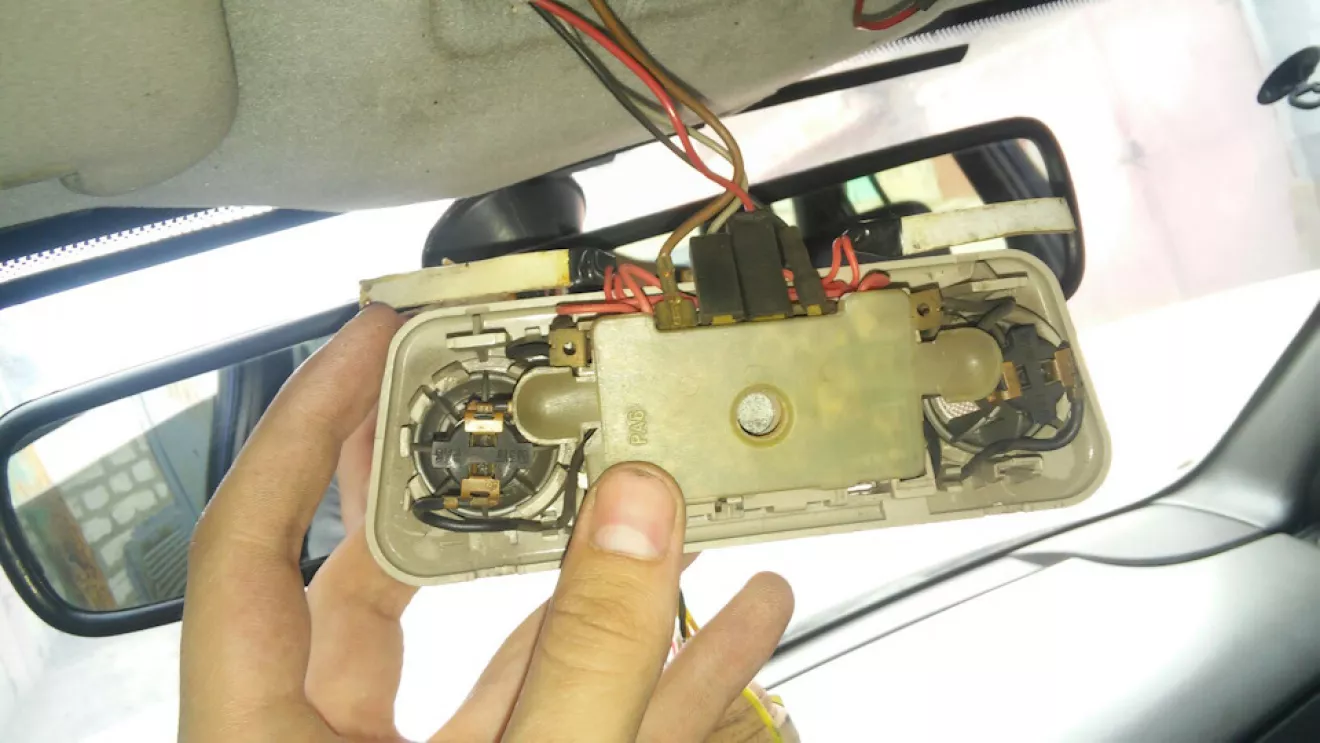

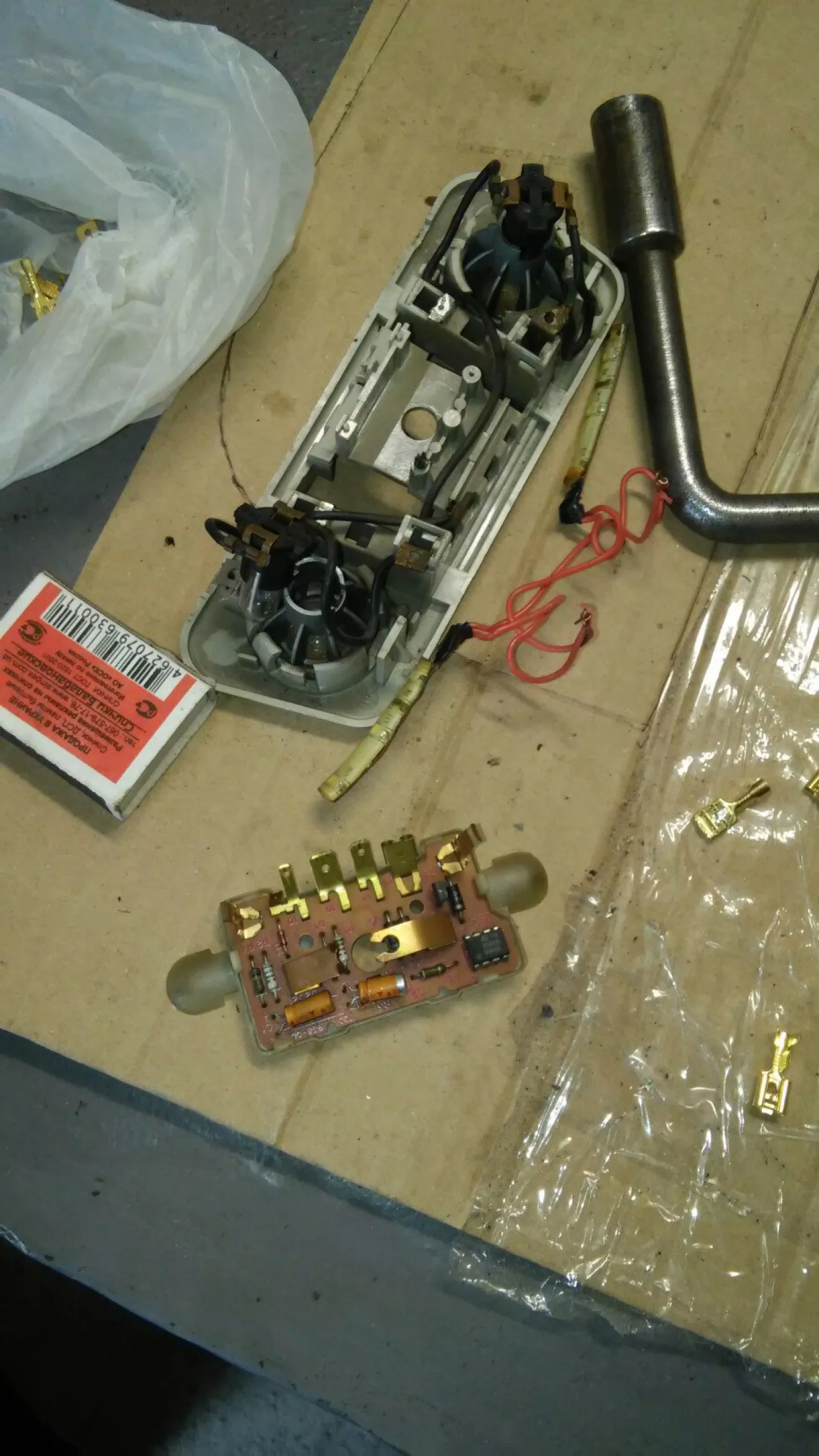

Вообщем снять плафон и заменить на новый не составила большого труда) я радуясь новой прекрасной штуке в салоне ) в очередной раз включая свет и выключая его замечаю что что то не так) спустя минут раздумий я понимаю что свет тухнет сразу а не через какое то время как было раньше) И тут в голове всплывает мысль о то что люди делаю вежливую подсветку сами) и что плафон хелы совсем отличается от моего) и что на моем был блок с этой самой заветной штукой) К которой я уже привык) Изначально хотел было оставить все так но все же к хорошему привыкаешь быстро) Решил посмотреть как можно втулить вежливую подсветку в плафон хеллы) пришеле к выводу что не как) в плафон она не влезет) а вот что мешает обмануть судьбу и сделать 2 плафона? Препятствий в этом я не видел так как в нише под провода довольно таки много места) я решил разобрать свой старый плафон и вынуть из него плату с вежливой функцией)

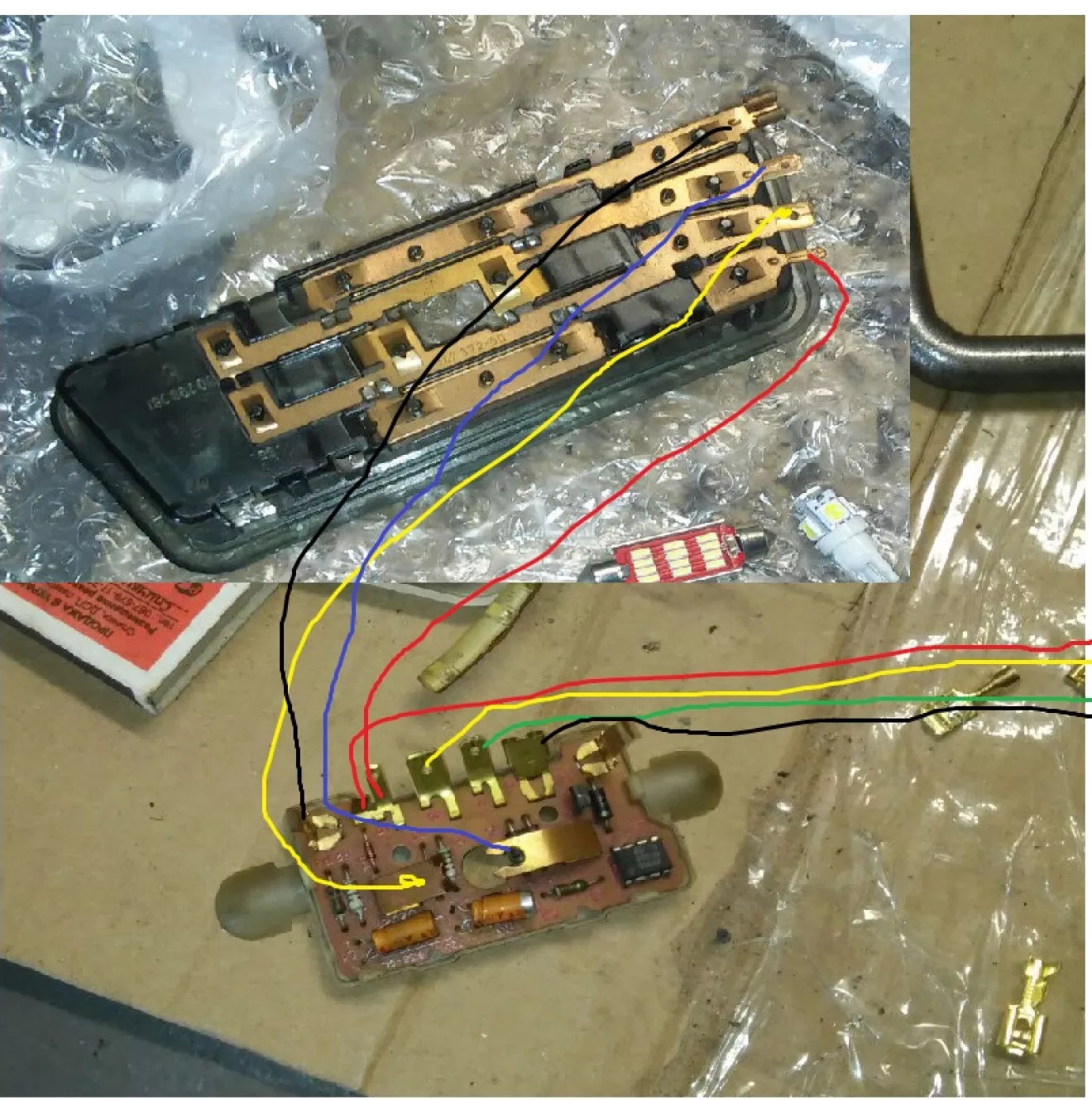

Что бы объединить 2 плафона нам надо немного проводов и клеммы) так как в нашем старом плафоне мозги то его соответственно подключаем не посредственно обратно на машину) а с него уже берем нужные нам контакты) За мою аля "схему" не судите строго забыл сфоткать так как собирал в машине и все висло как герлянда) Вообщем Что бы работал наш плафон центральный нам надо взять 2 контакта от туда где вставляется лампа) их подключаем к двум контактам по центру на плафоне хелла) это цвета на схеме у меня желтый и синий) минус берем от одной из штурманок) и тянем его к минусу на хела плафоне это верхний контакт) Цвет на схеме черный) Та же есть на схеме красного цвета контакт насколько я понял это плюс штурманок) и он имеет клемку маленькую и раздвоенную на родном плафоне ) от нее берем этот контакт и тянем его к такому контакту тоже маленькому на плафоне хелла) подключаем старый плафон на свое место и проверяем) Плафон хелла горит как и положено) и вежливая подсветка тоже)

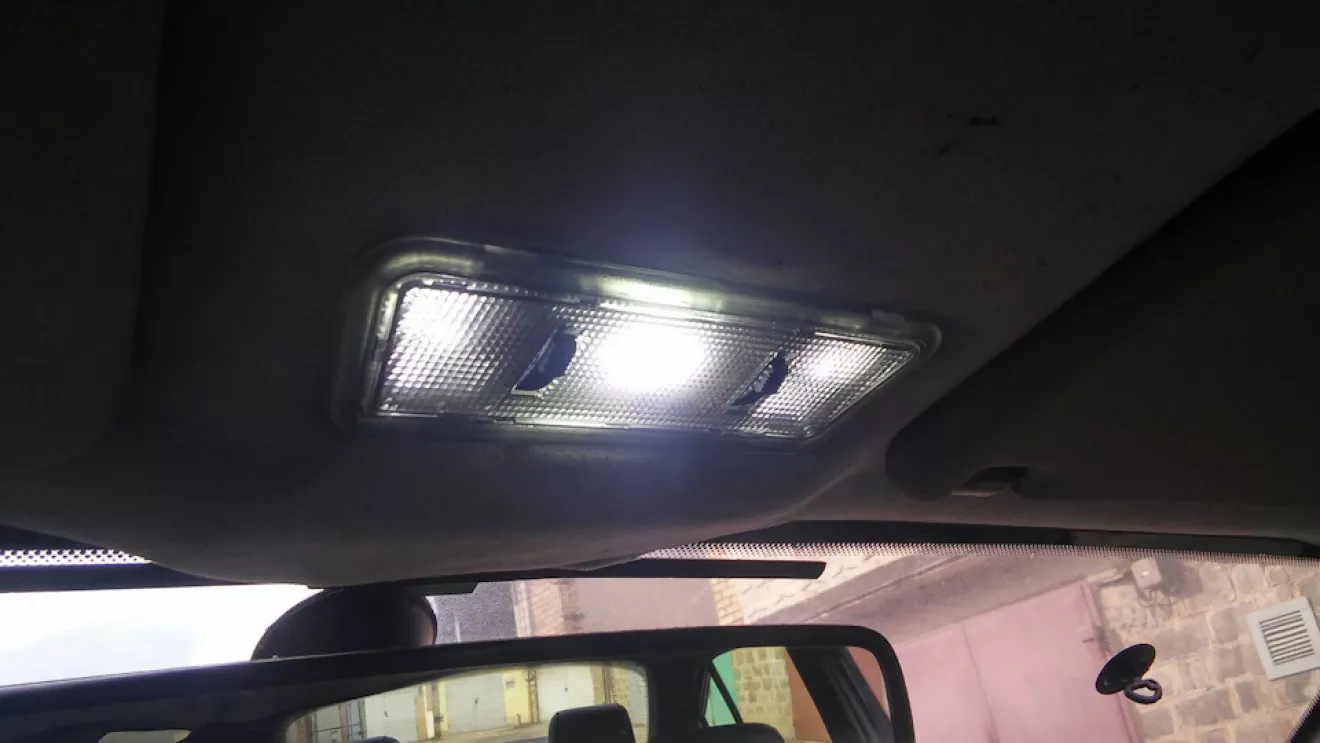

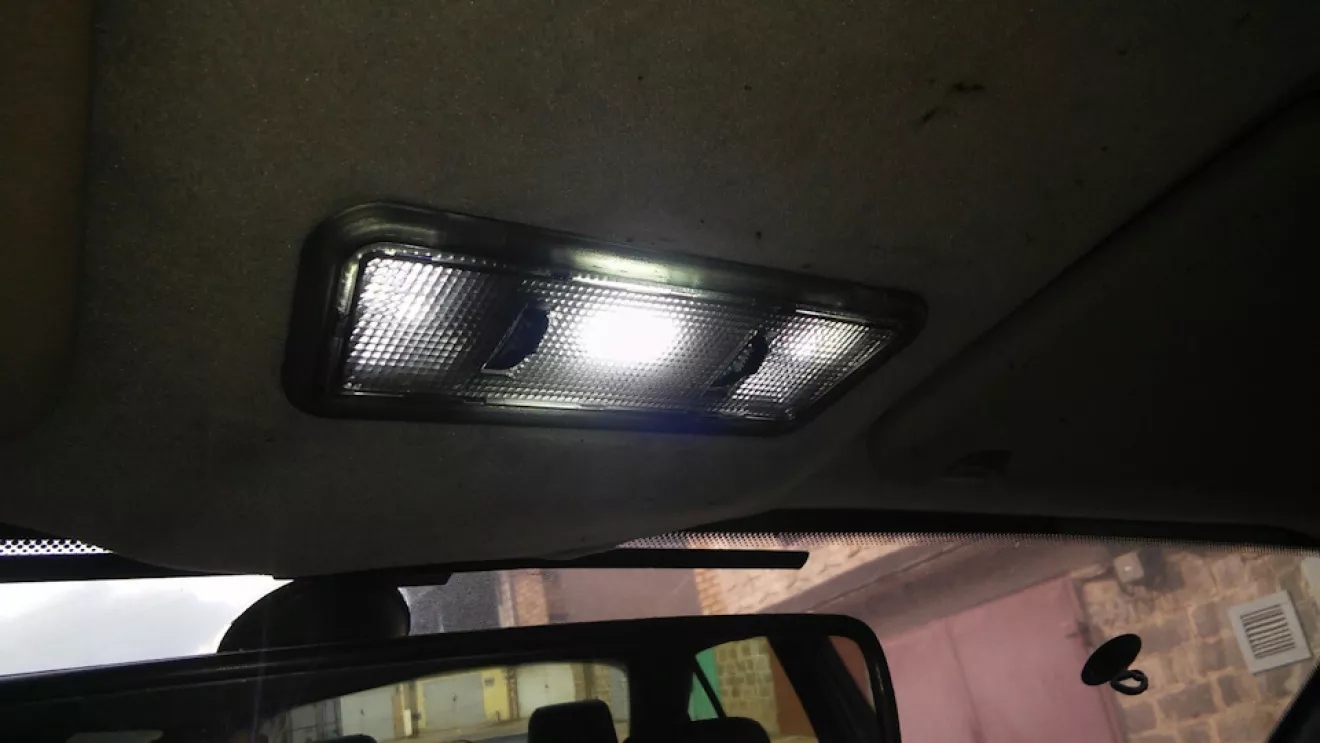

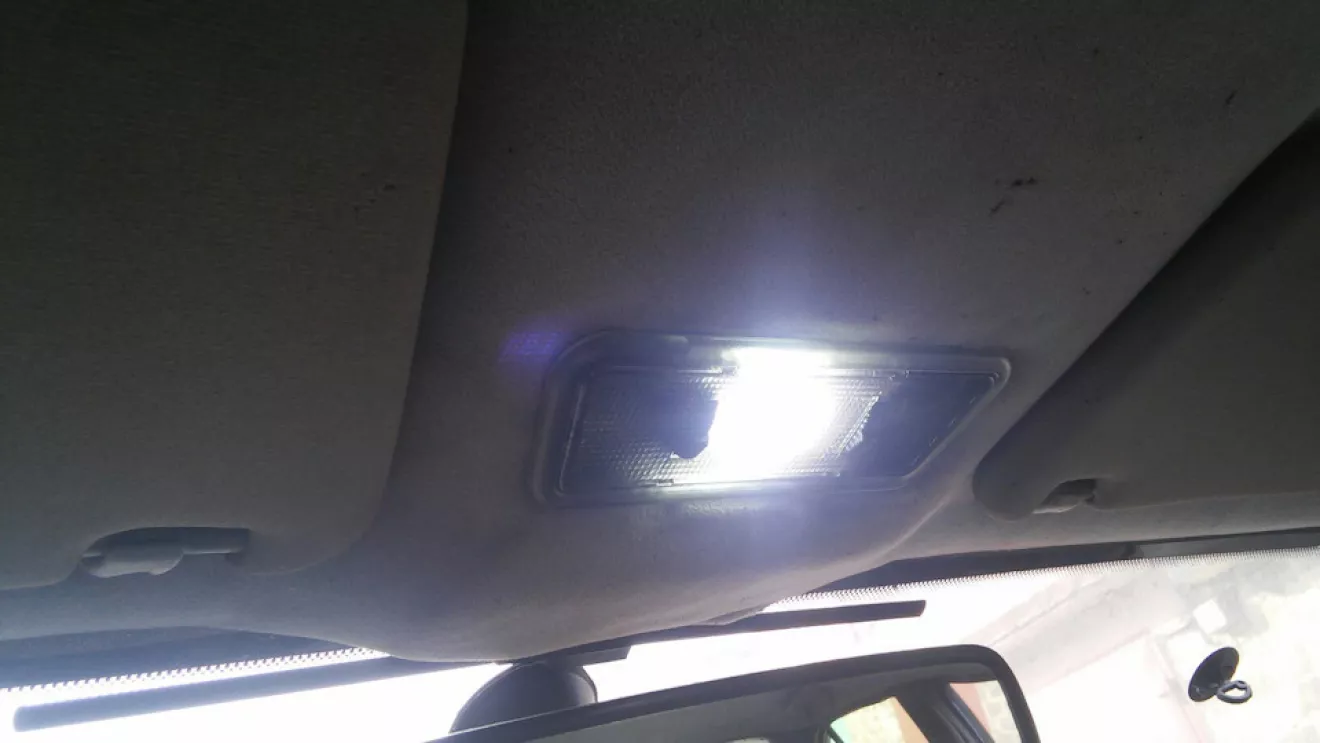

Теперь самое главное все это дело хорошо произалировать) и самое главное спрятать во что то плату) Я взял у себя на гараже пластик немного подогнал его и сделал как бы бутерброд из платы и двух пластин пластика) все смотал изо летной предварительно за изолировал подключенные контакты) соединил с новым плафоном и запихал внутрь плата влезла и плафончик сел на свое место) теперь есть и вежливая подсветка и отличный внешний вид) и Благодаря качественным диодам) еще больше яркого света в ночное время)Я очень доволен данному апгрейду) Букв конечно получилось много) но может кому то данное решение пригодиться) Ну и собственно готовый результат) Всем спасибо за внимание)и Хороших вам покупок)
