Встановлення заводської сигналізації DWA S302A

 Всім привіт ✊🏻

Довго виношував цю ідею але все боявся що в мене не вийде, але все ж наважився на встановлення штатної сигналізації DWA.
Що підштовхнуло мене до цього:

 - Подобається як моргає індикація світодіода на дзеркалі ввечері😅😅😅

 - звук «біп»

Постів щодо встановлення DWA вистачає

 Зокрема опирався на допис 2terry2 та DmytroArtym по встановленню DWA. Але в кого е61 і ще з панормою можу вас привітати😅 ж відмінності у встановленні 🥲😅.

  Відмінність полягає у розміщенні в потолку датчика обʼєму, а окрема в е60 та е61 без панормами він суціальний і його знайти за 5 копійок можна, а якщо у вас панорама то він роздвоєний і його від е60/61 по нормальному не встановити, треба шукати тільки з панорамного потолку, з чого я і почав пошуки, ну і ціна відповідно буде більша)

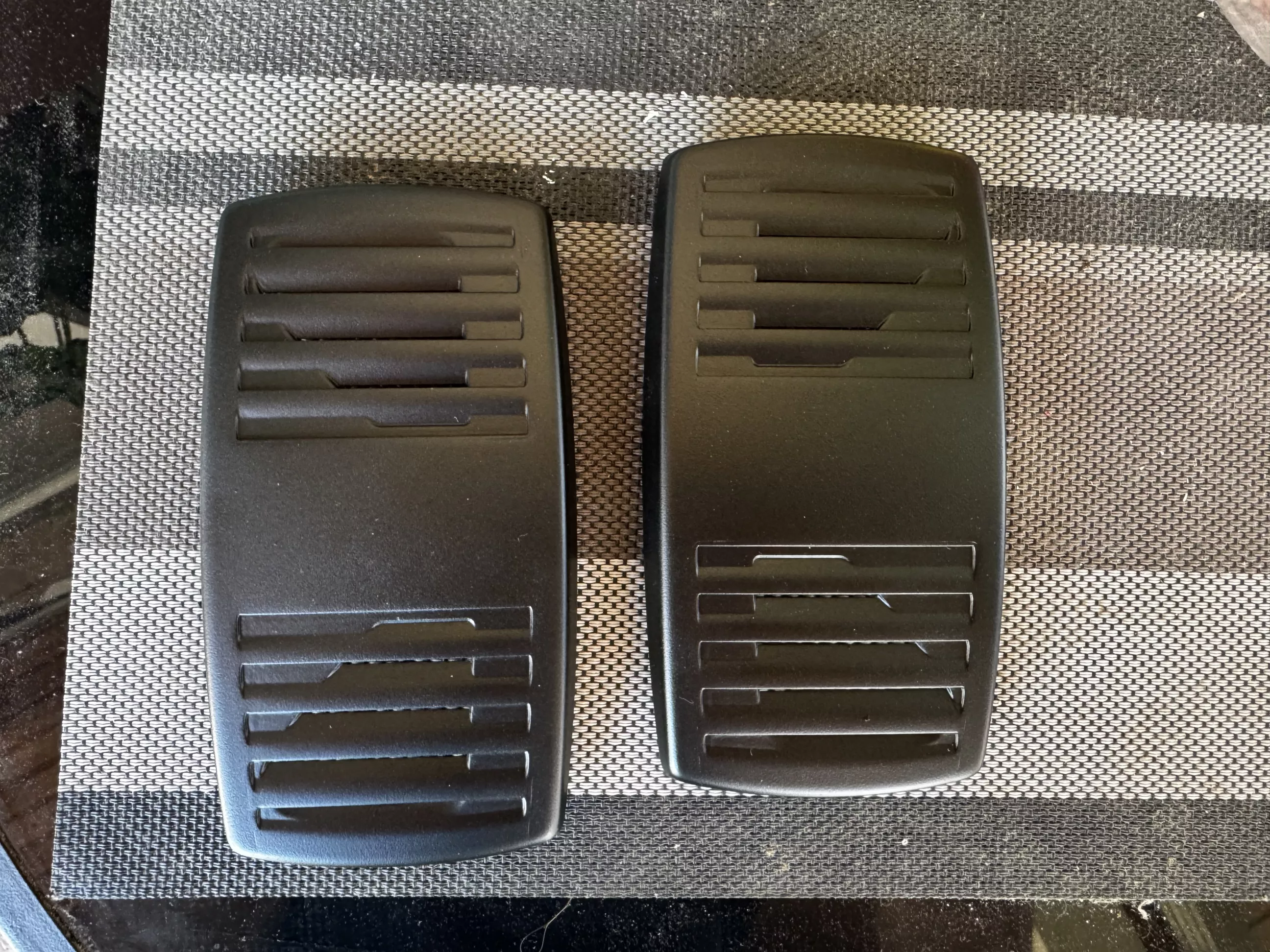

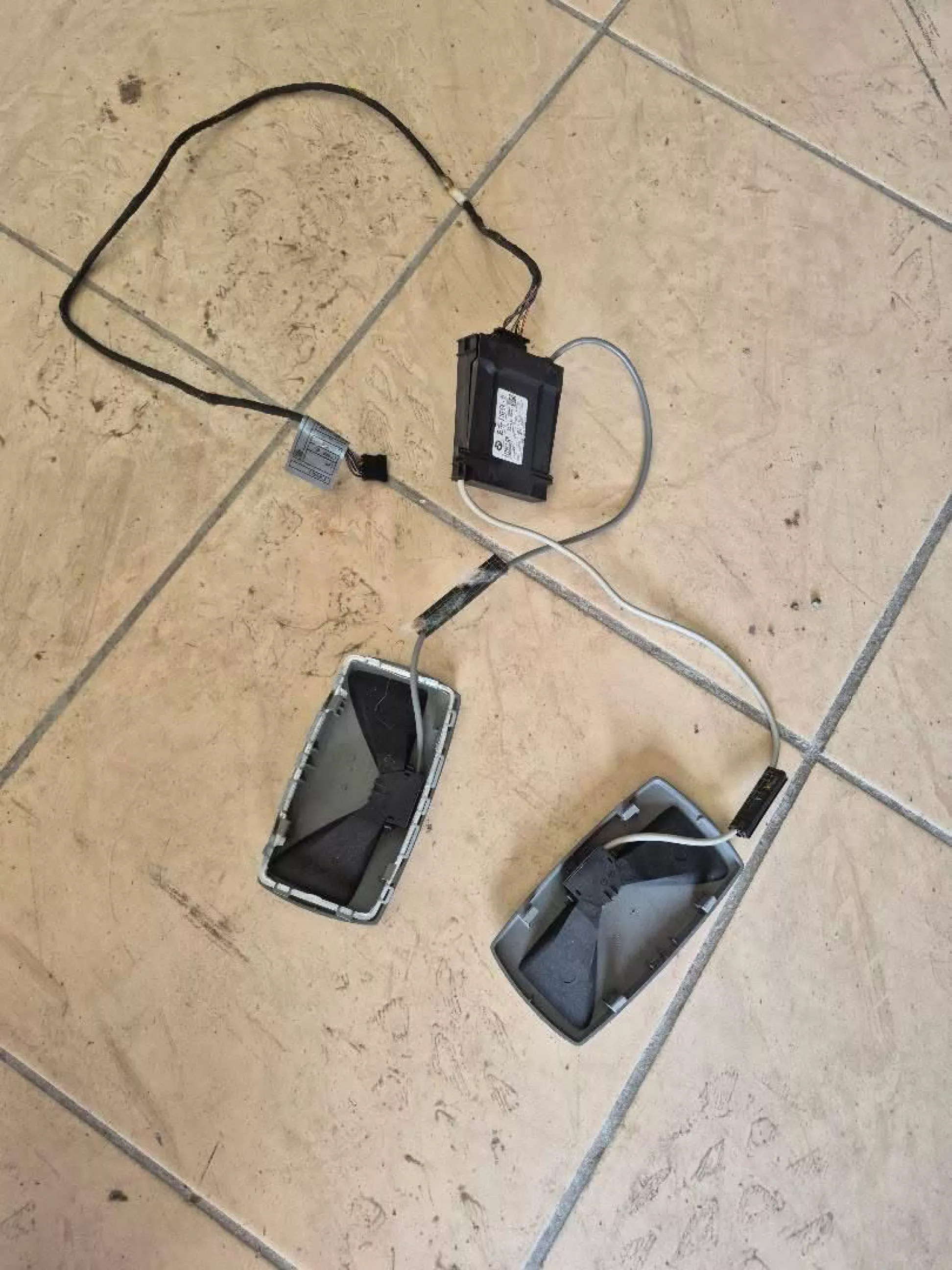

 Такий вигляд має варіант під панорамний потолок е61:

Він розділений на 2 частини і має подовжувач до проводки “DWA”.

Далі потрібно:

• салонне дзеркало з діодом (у моєму випадку з FLA автобальній)
• кінцевик капоту
• сирена

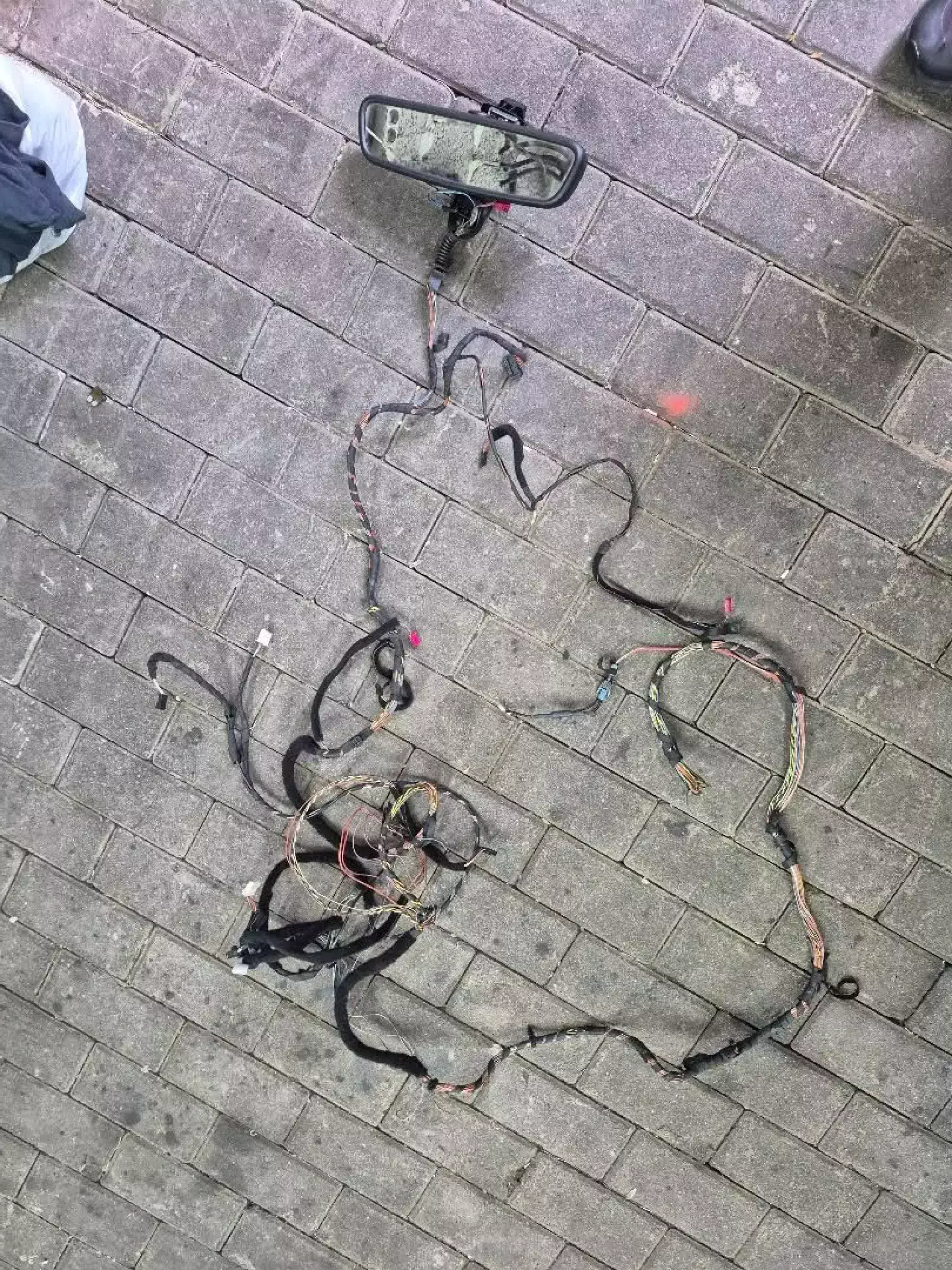

Все це я знайшов:

 Так як в мене салонне дзеркало було бомжове і не мало навіть автозатемнення то прийшлося мені ще проводку вести до блоку KGM в блоку Світла😅на розборі мені трохи донорської проводки відрізали то мав чим зайнятися😅😅

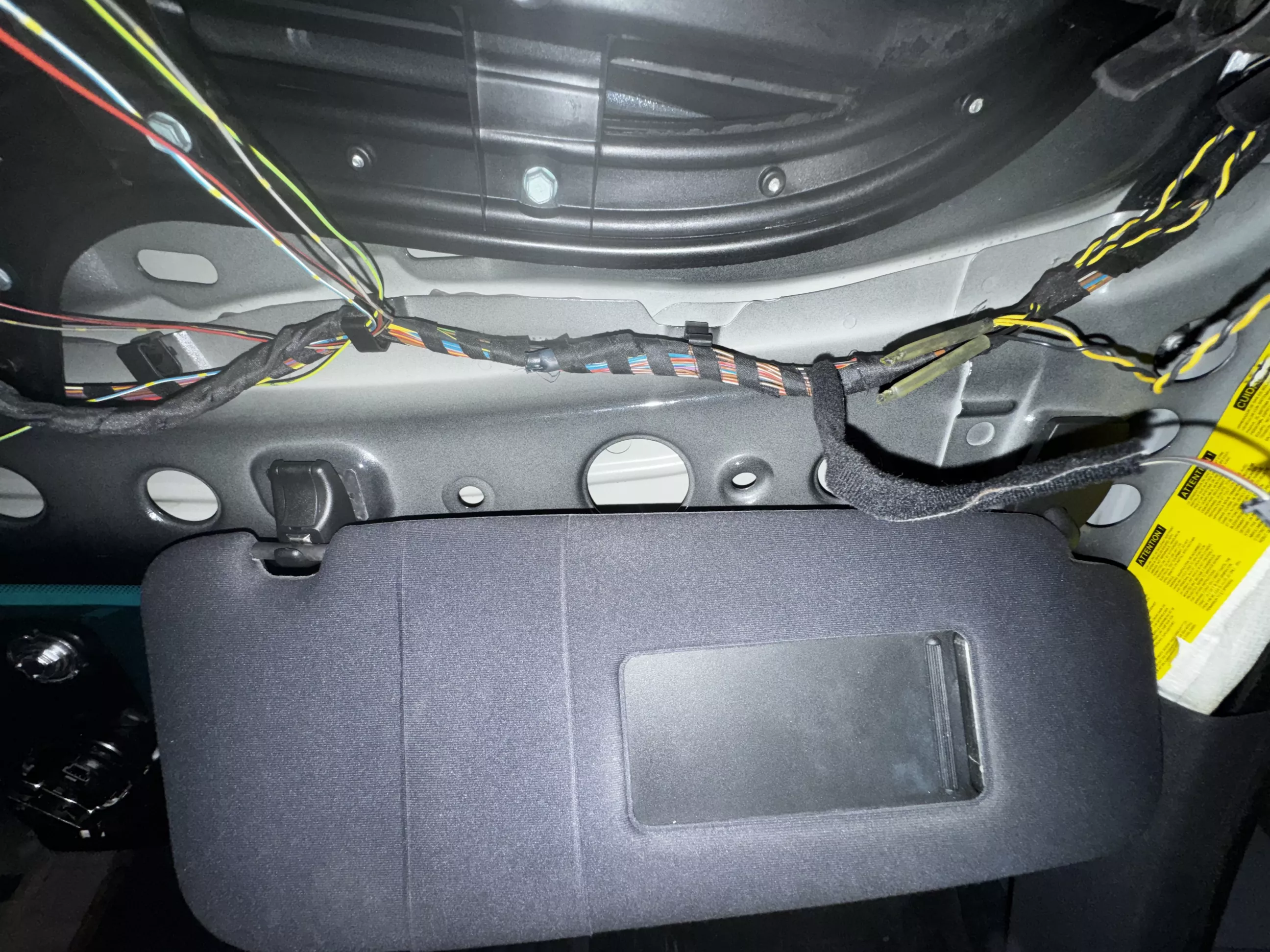

 Як зібрав комплектуючі почав розбирати авто, демонтував потолок і всі його накладки і як завіряє нас WDS схема що кан шину для дзеркала і DWА я можу взяти зі скрутки над правим козирьком

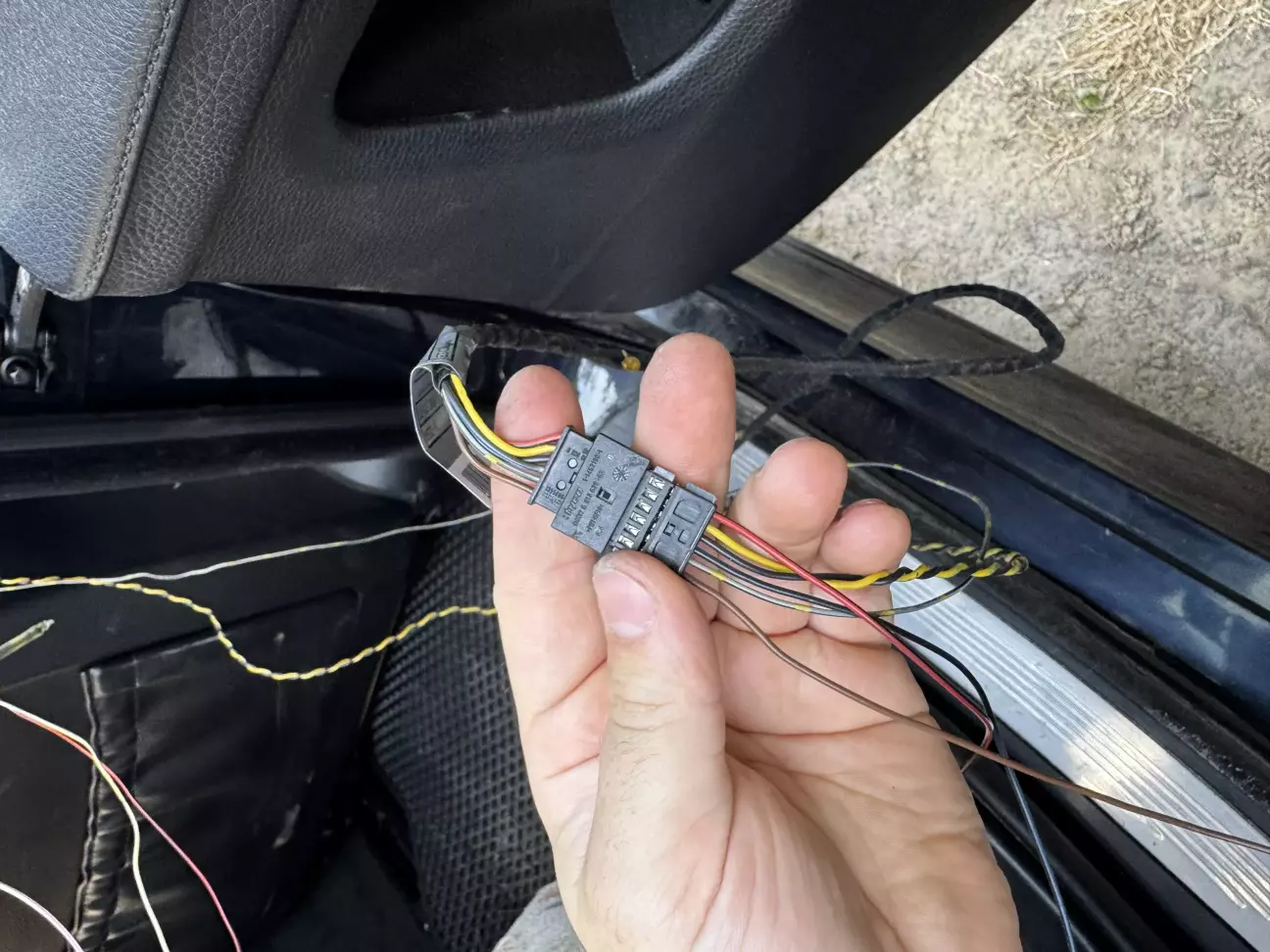

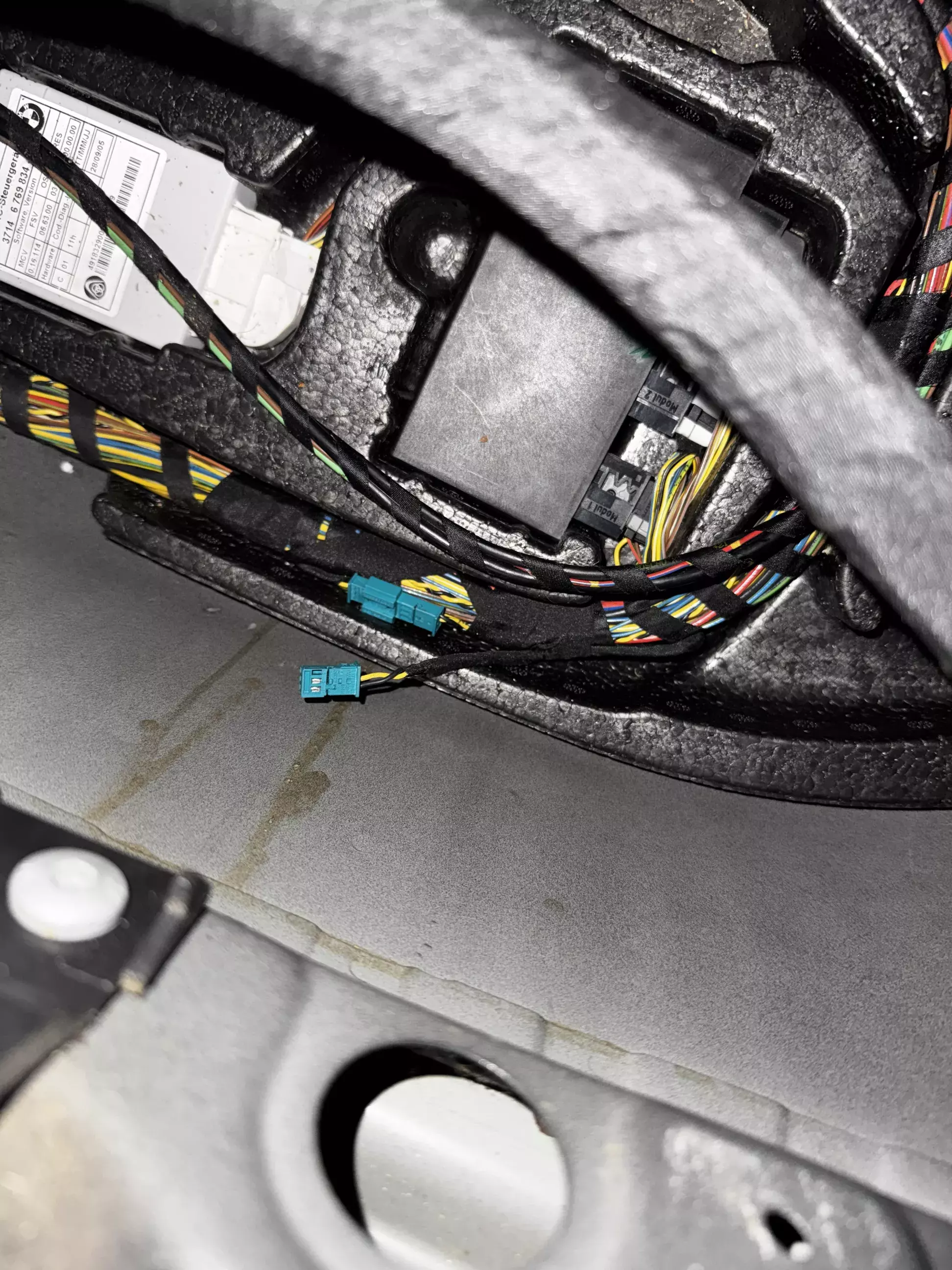

а в мене як вийшло що взагалі проводів кан шини взагаді немає на що я дуже розчарувався, і прицшлося трохи виходити з цього положення, загалом по схемі іншу точку живлення кан шини я не знайшов і вирішив взяти кан шину з багажника від розʼєму фішки PDC і через подвоювач кан шини без обрізання проводів через перехідник заживити кан шину і в потолок до правого козирька завести, що я і зробив:

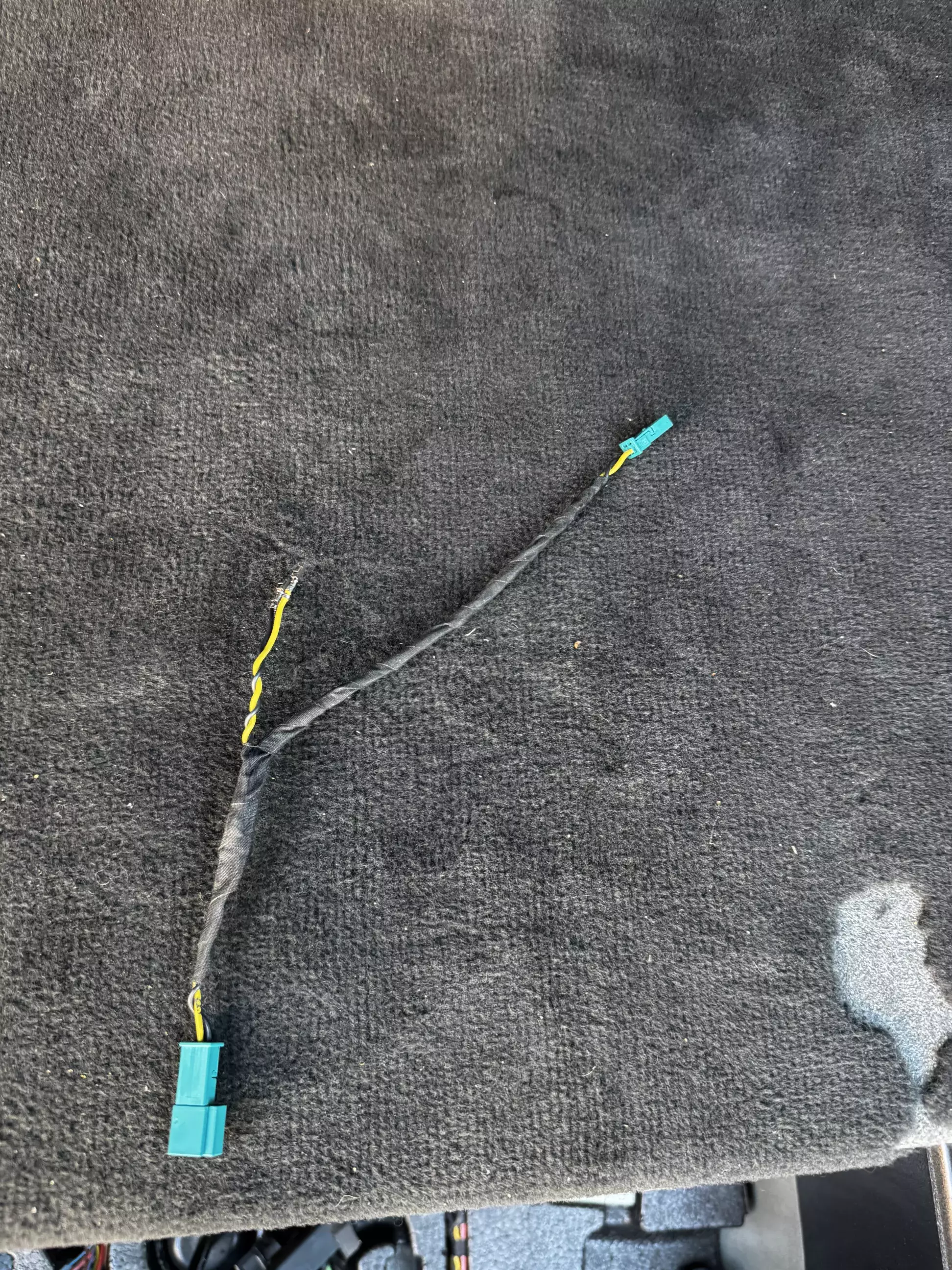

А ось така вийшов подвоювач кан шини:

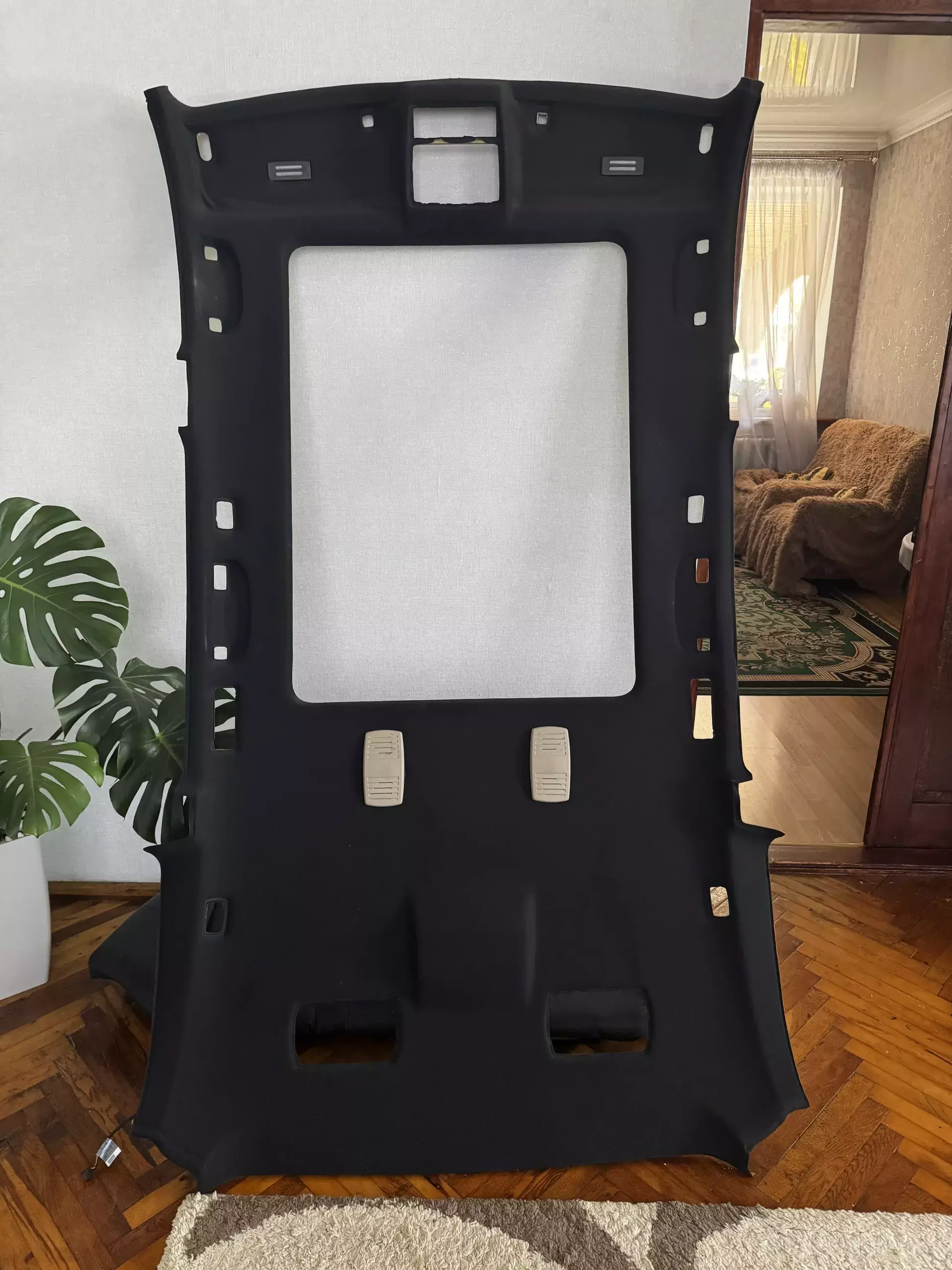

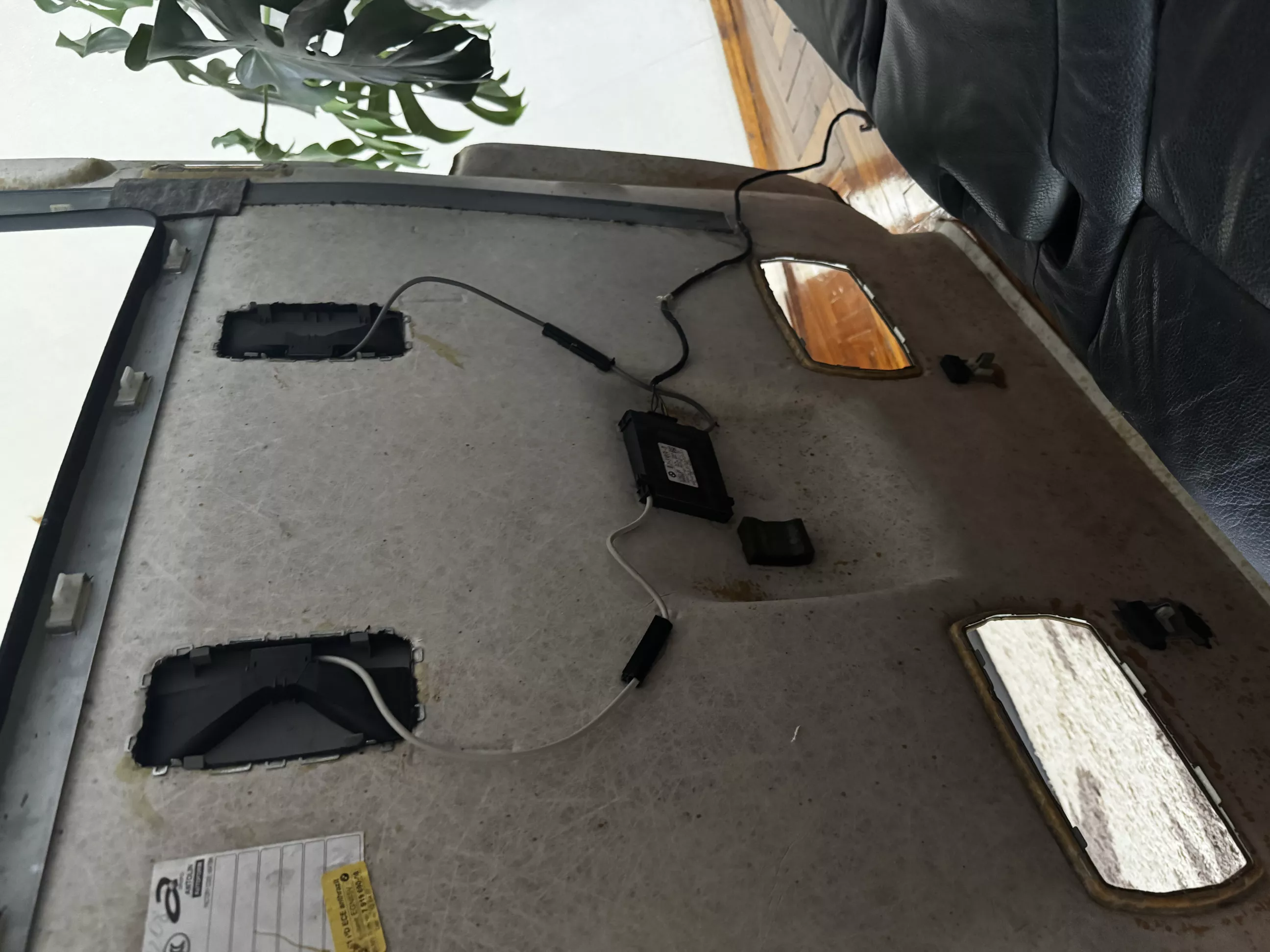

Далі в хіб пішов потолок:

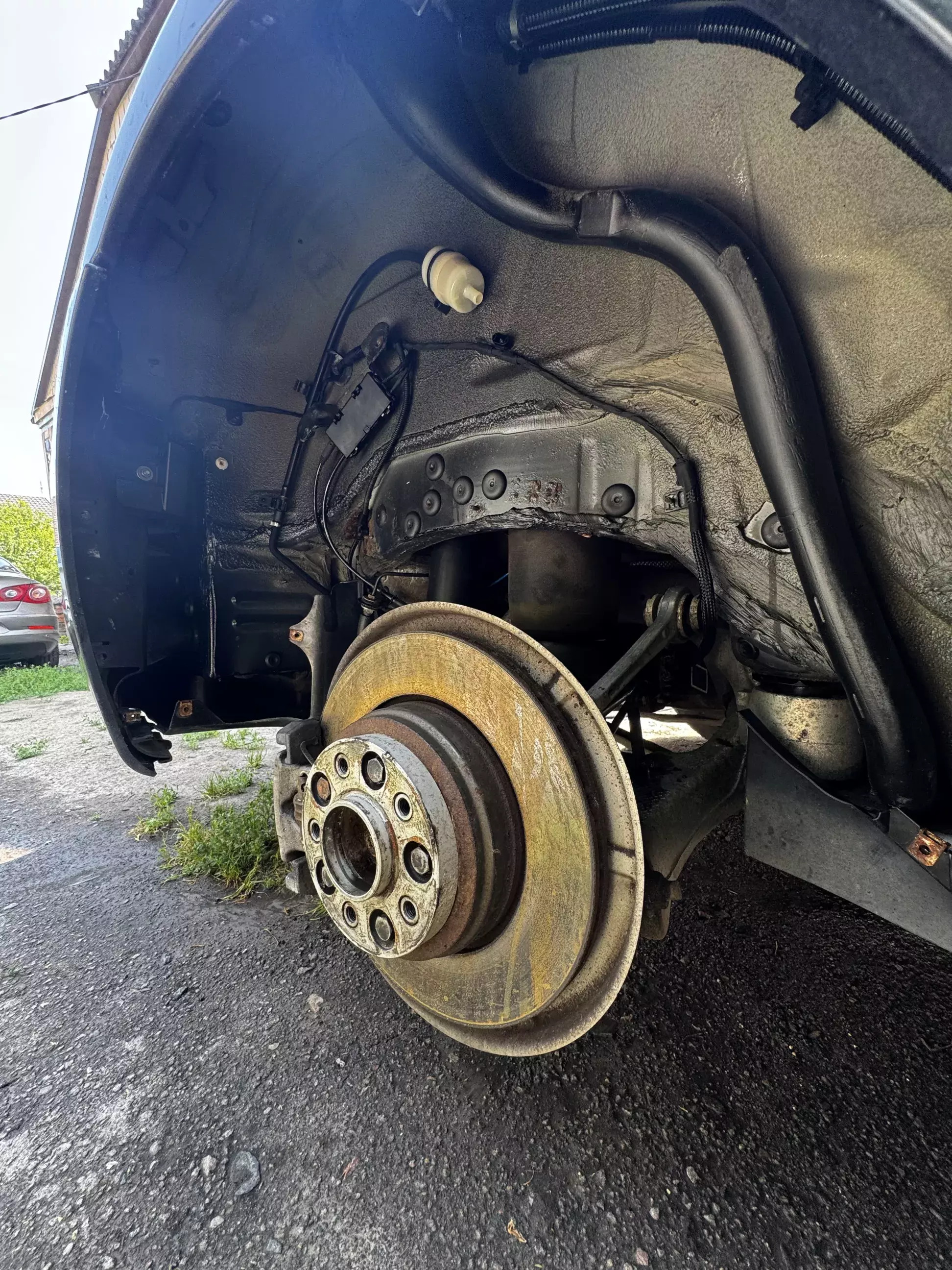

Проклав проводку по потолку, далі вивів 3 провода на сиреу (Sine) в колісну нішу (праве заднє колесо):

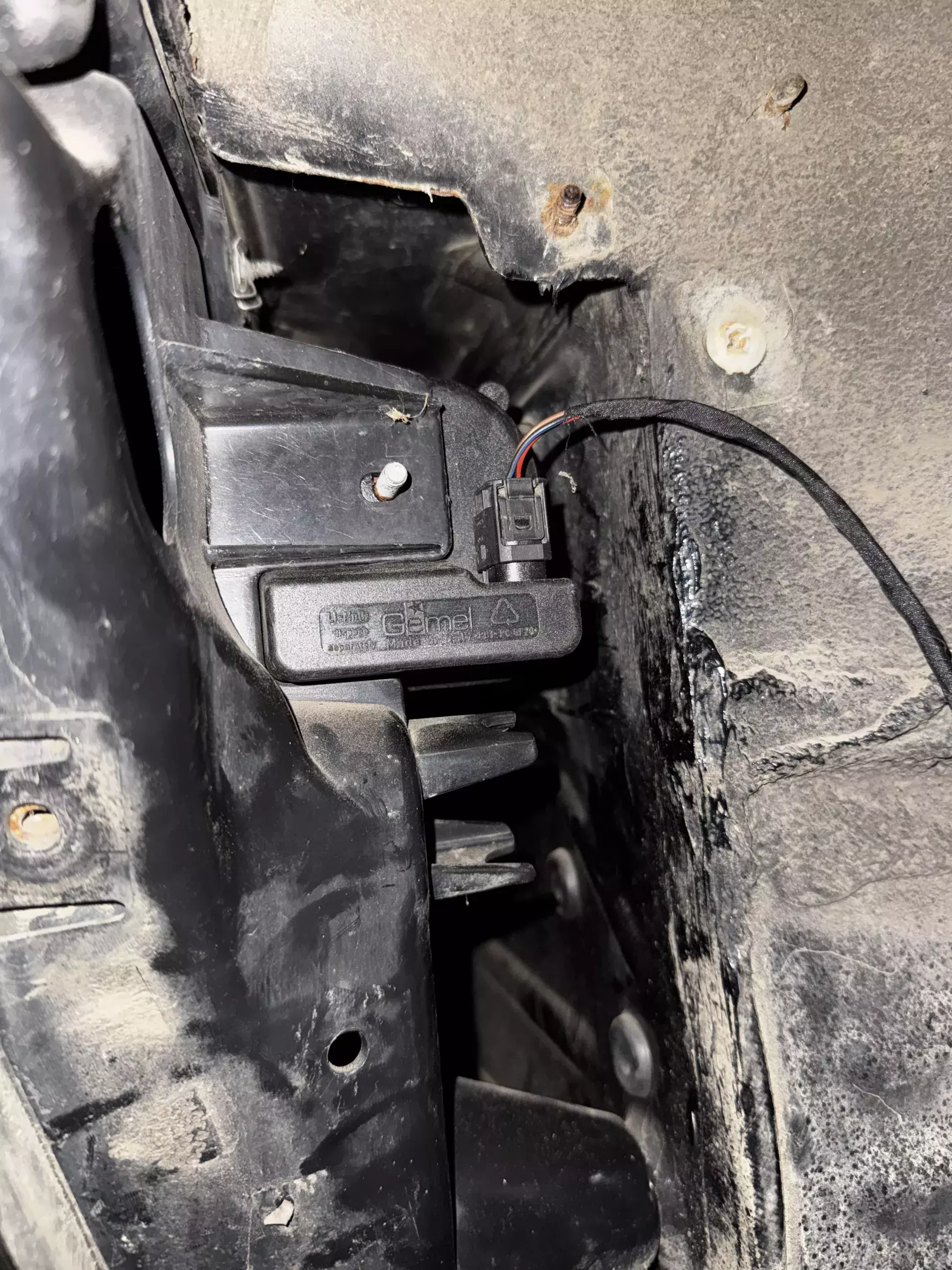

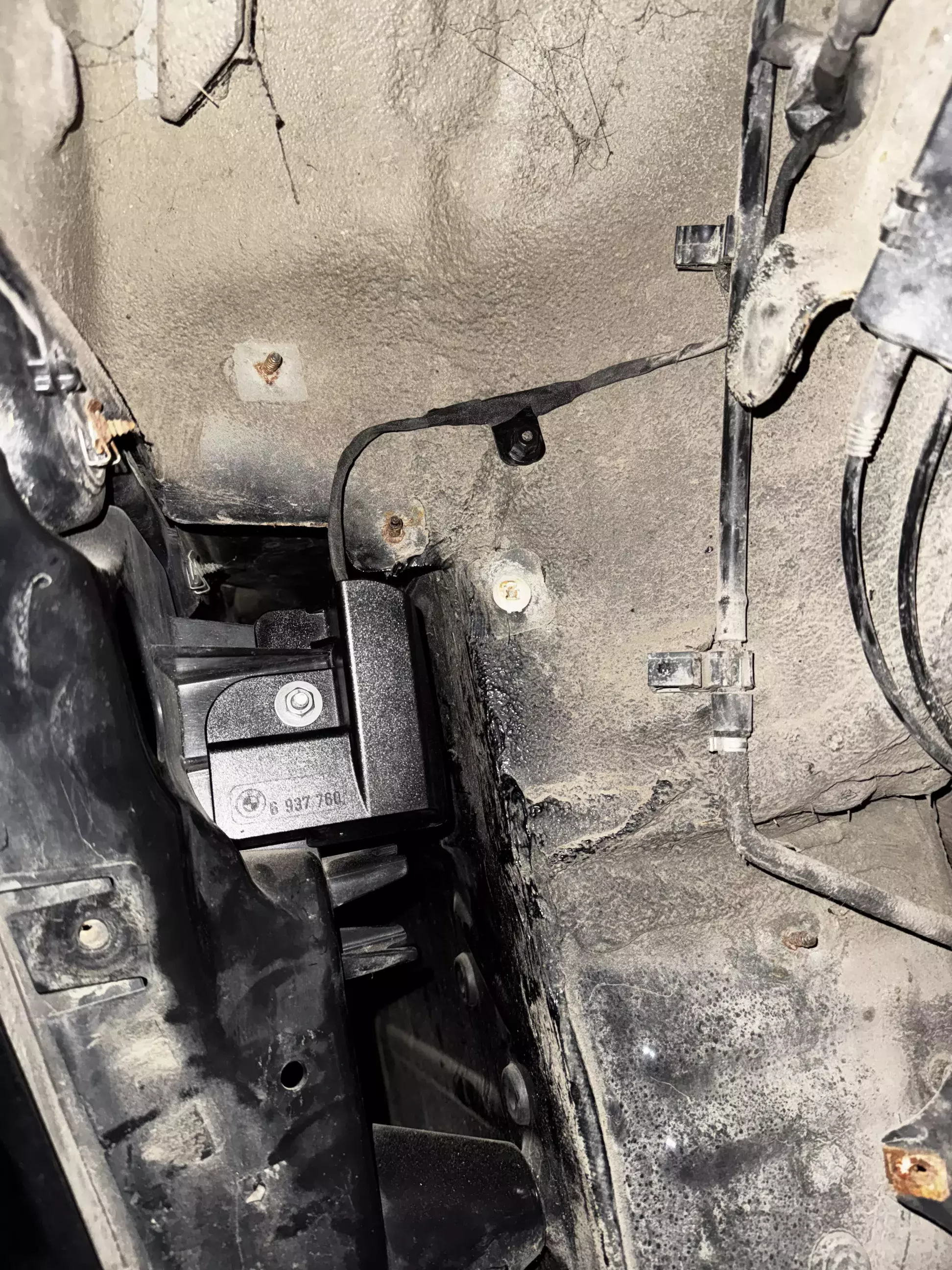

Прикрутив саму сирену(знімав бампер задній), кріпиться як на фото, вийшло не погано.

Далі вимив арку:

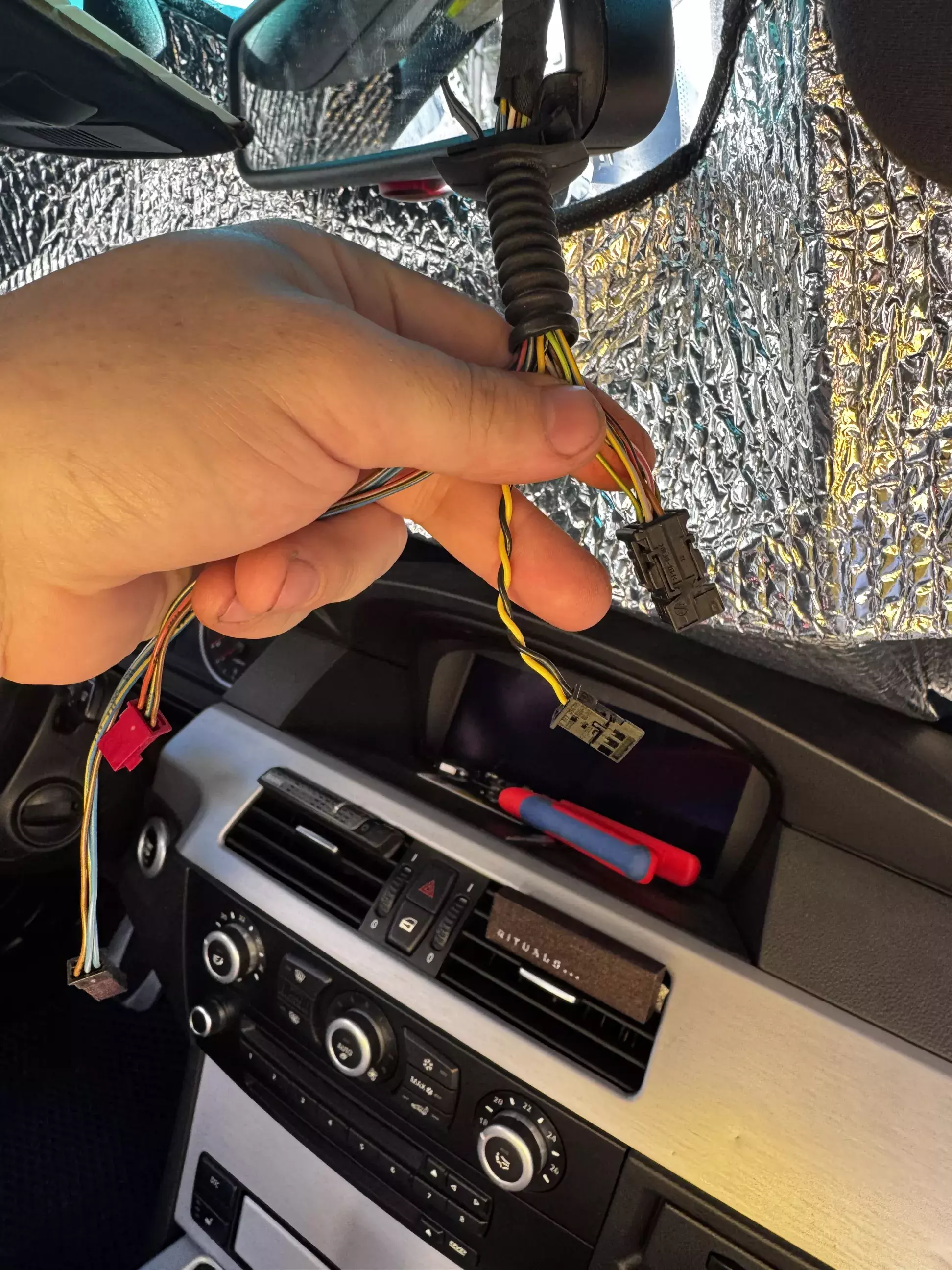

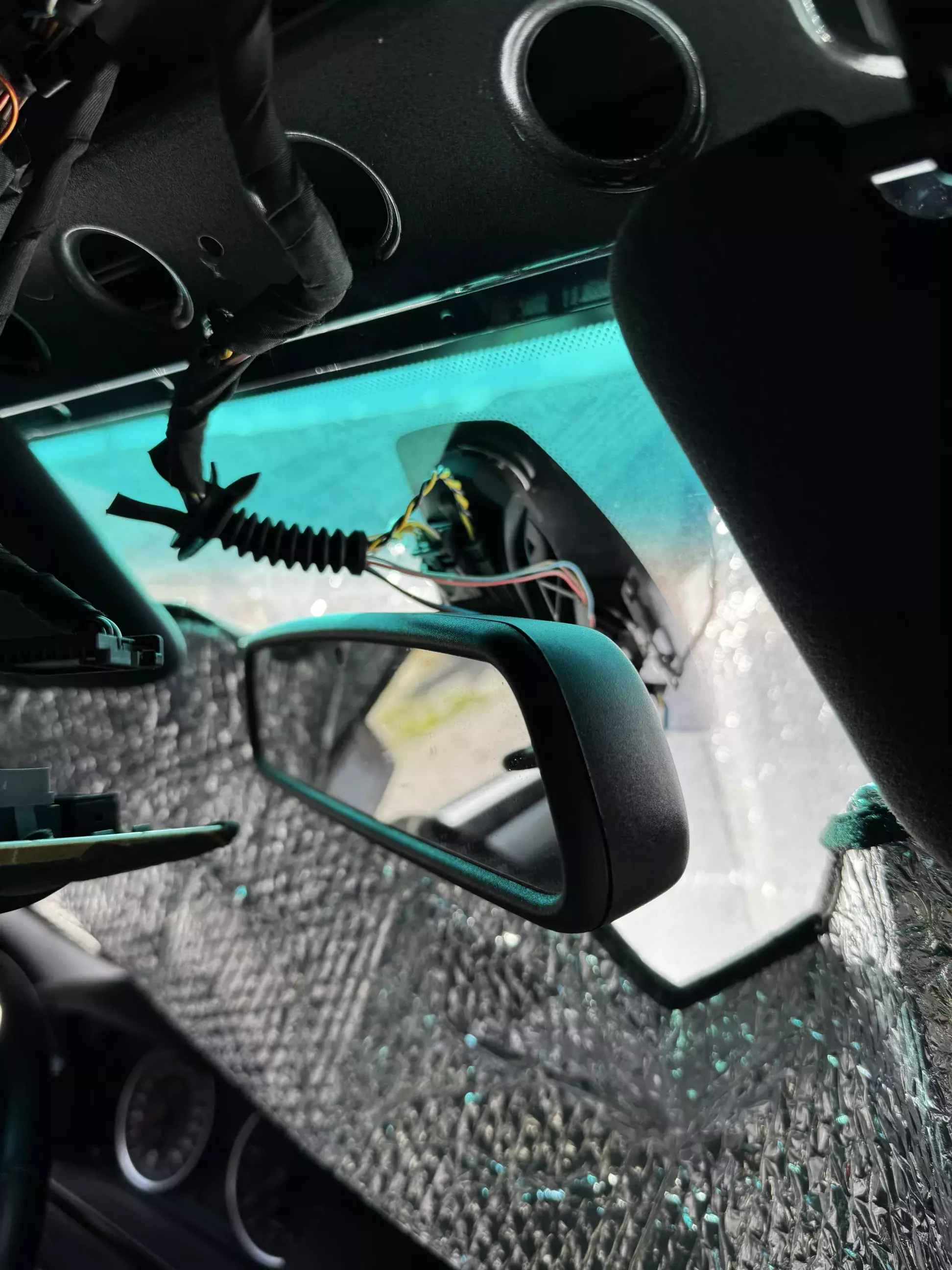

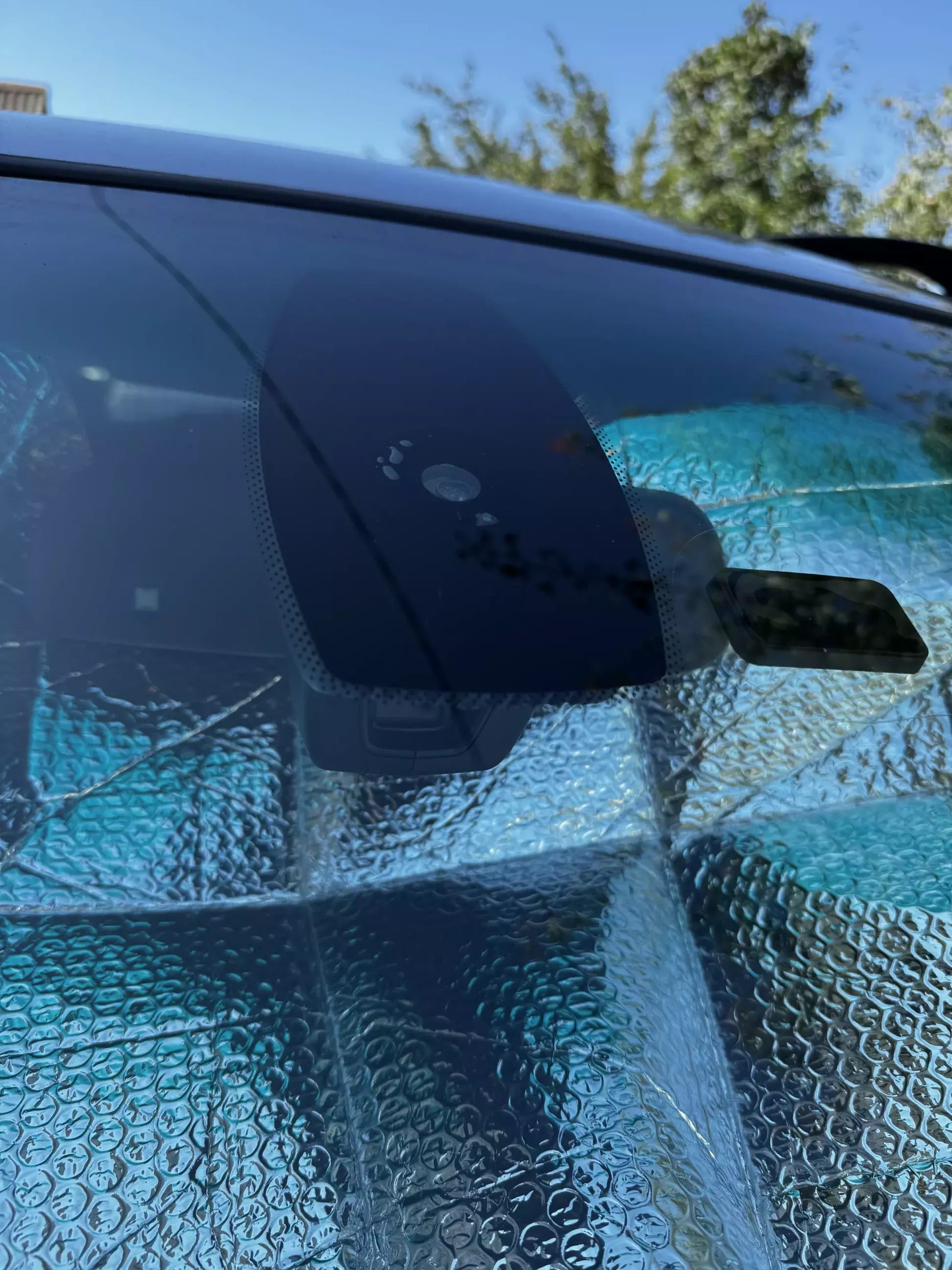

Ось проводка на дзеркало:

Далі трохи фото:

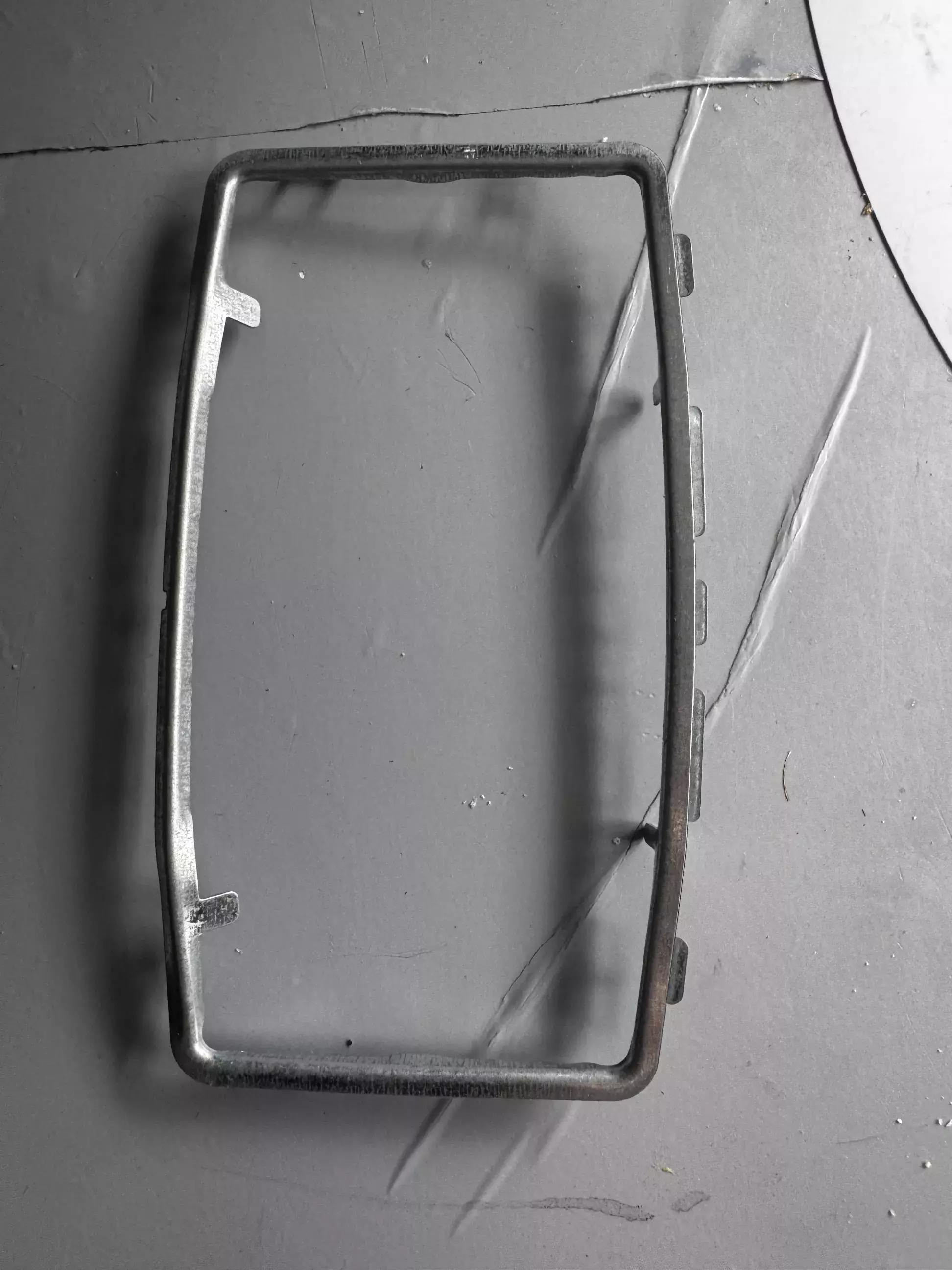

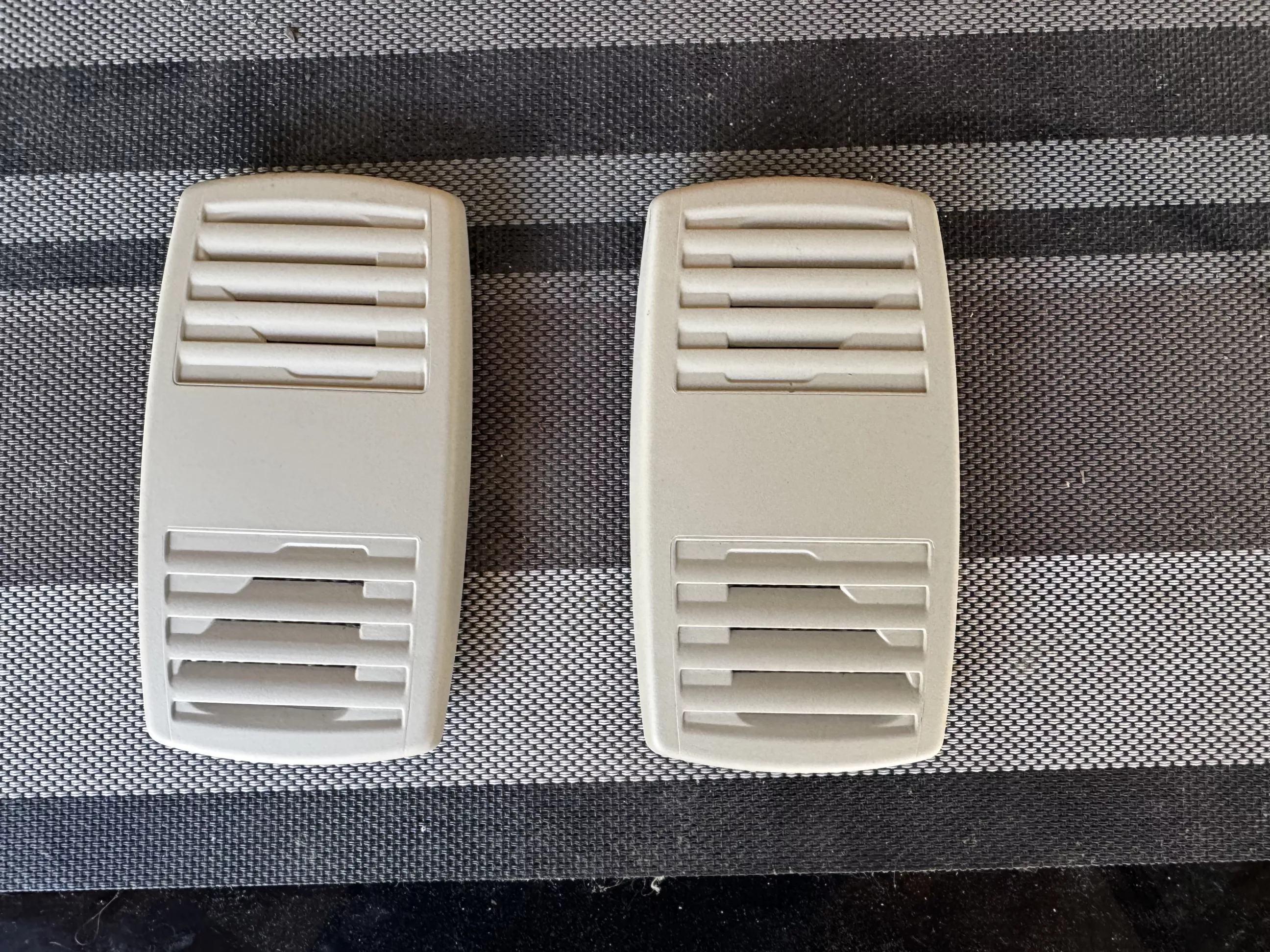

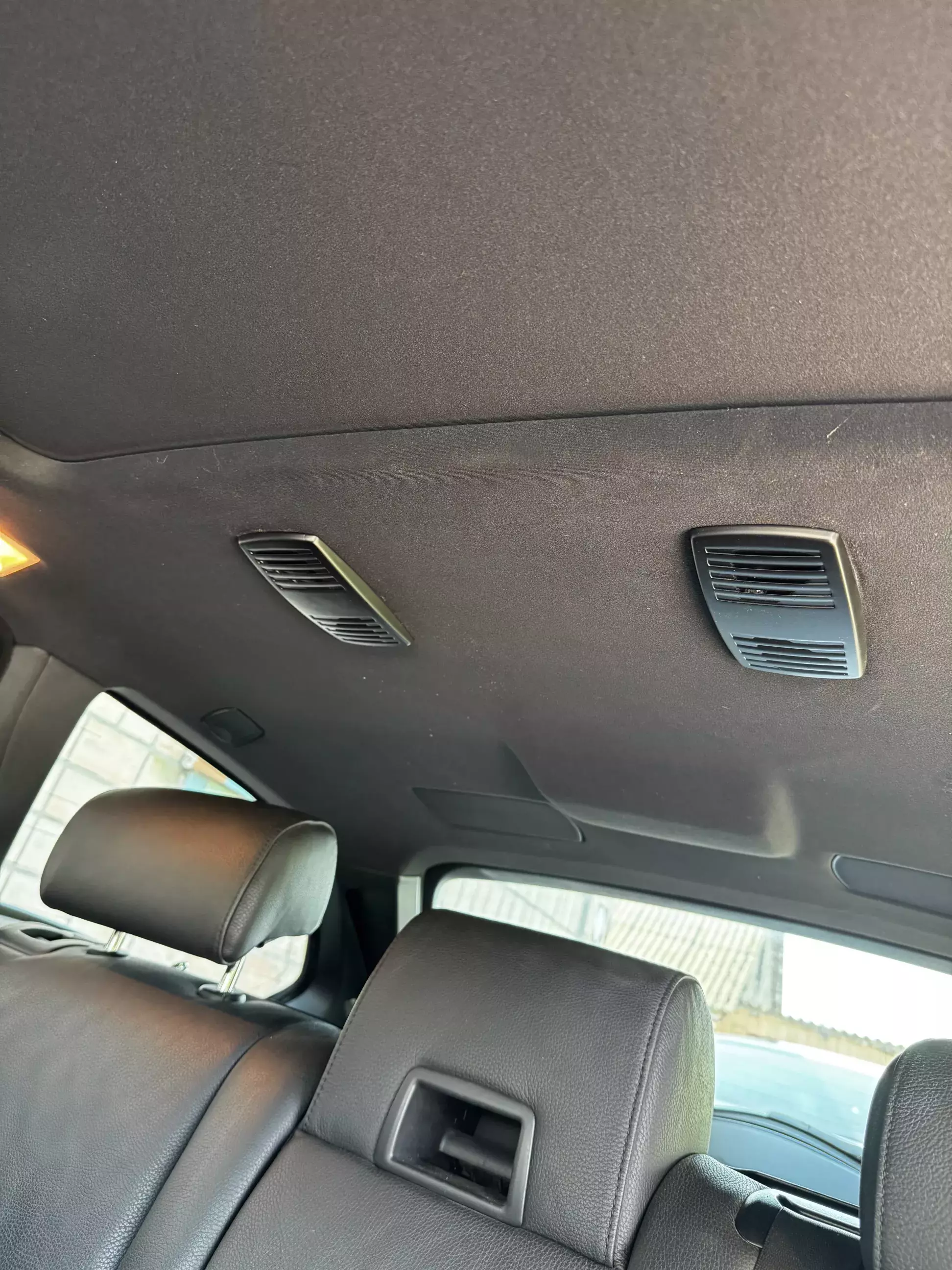

щоб в потолок встановити як по заводу сіточки датчиків обʼєму, потірбно мати металеві рамки в потолок щоб вирізані отвори були більш жорсткіші і сітояки добре защолкувалися:

Просив на розбірці щоб зняли рамки з потолка і я собі їх міг встановити:

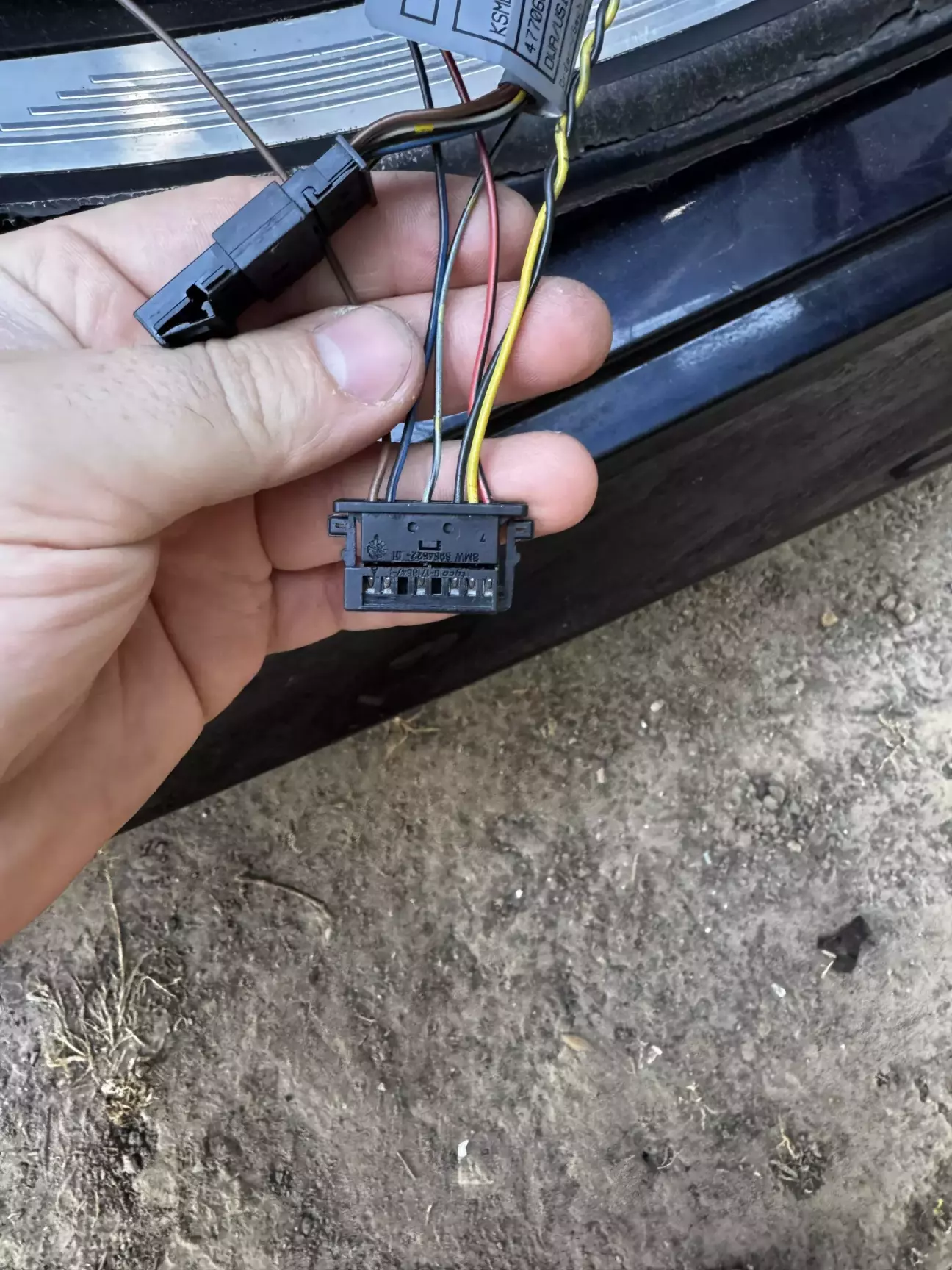

і ще треба замінити розʼєм підключення датчику обʼєму щоб зʼєднати через подовжувач від датчиків обʼєму до основної проводки DWA:

Було:

Стало:

Після встановлення всього додав в FA опцію S302A  і пролив блок CAS в LMA  так активував «бір» при закритті і відкритті авто.

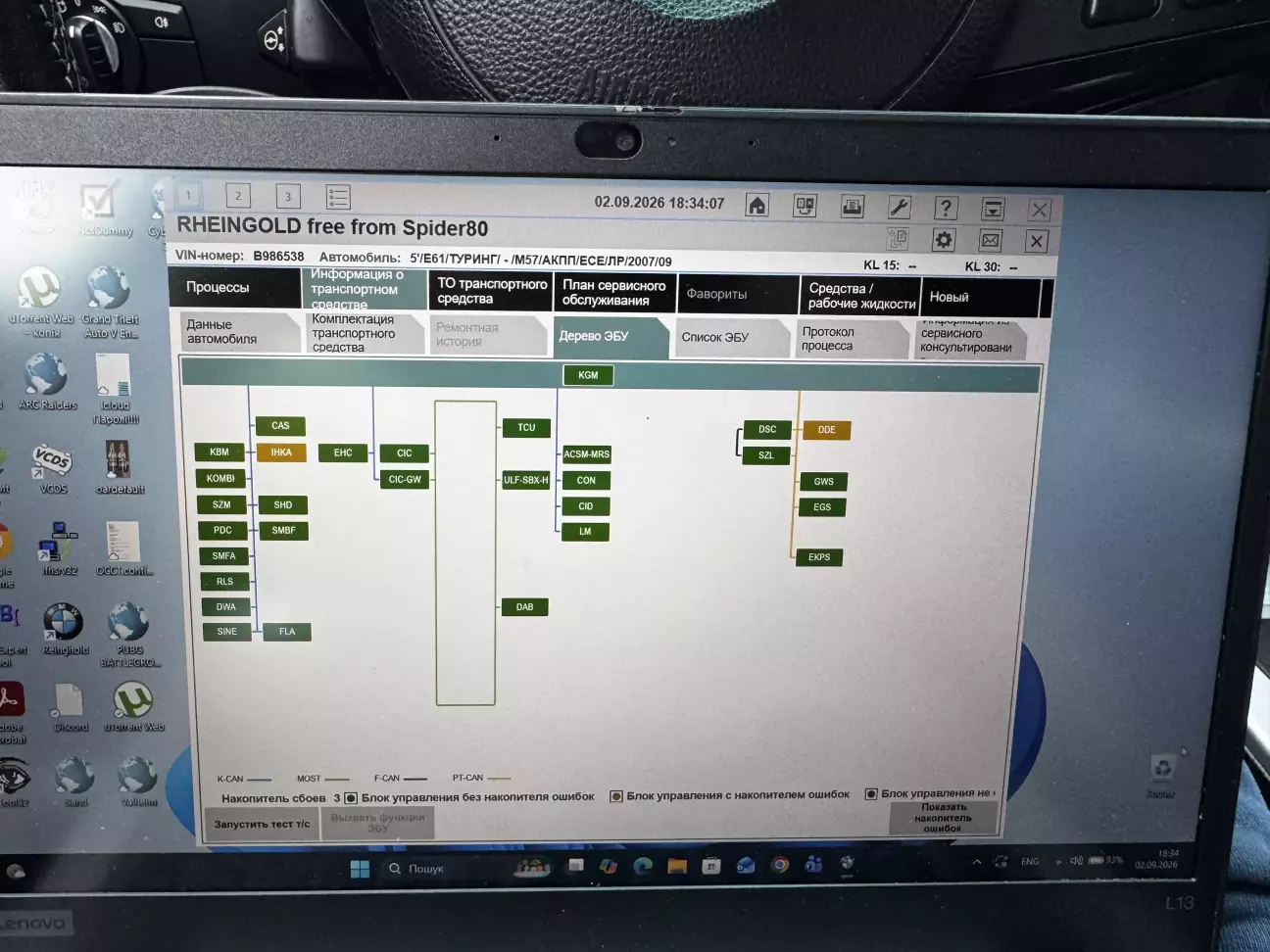

 Все працює, діод моргає, сирена видає звуки, в Деркві блокі відображається і горть зеленим:

Всім дякую за увагу хто додивився чи дочитав, далі буде😅
