5️⃣4️⃣ Апгрейд муляжних задніх ліхтарів OUTLANDER XL

Ех, навіть невіриться що все-таки Барбосу добавив трішки більше габаритного червоного вогню в зад))).

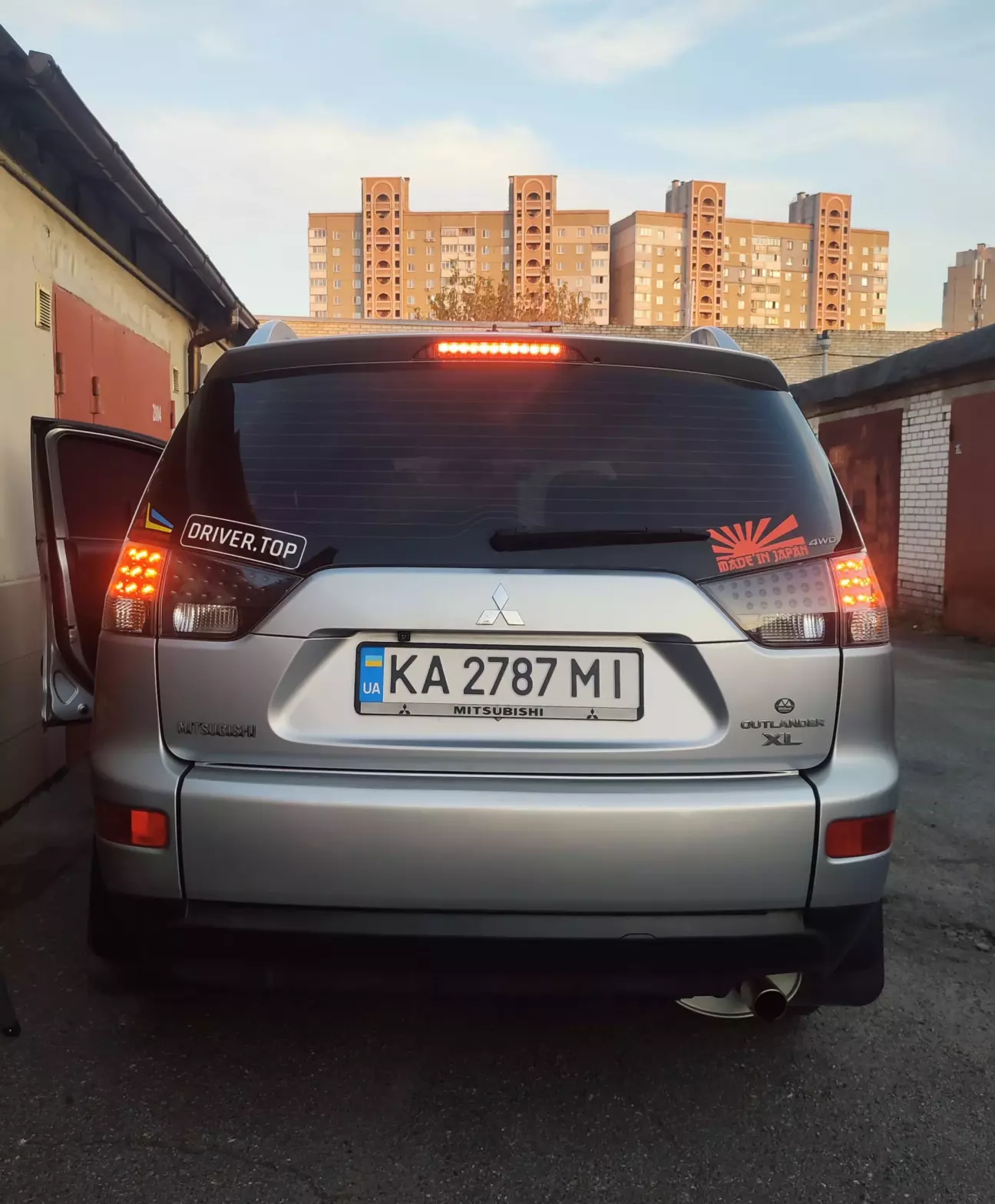

Чесно кажучи, дивувався, напевно, як і більшість власників Outlander XL, відсутністю світлодіодів у ліхтарях на кришці багажника. "Розмітка" під них є, а самі світлодіоди встановити "забули". Звісно ж, хотілося це дуже виправити.

Начитавшись і надивившись записів з їхньої переробки-тюнінгу, вирішив, що треба доробляти. І так це тягнулось рочків з два!!! А з часом перегорів з цим доопрацюванням, коли підбив всі моменти для реалізації даної хотілки.

Крім того на дорогах звертав увагу на задні стопи Аутів (рестайл /дорестайл) щоб для цікавості на власні очі глянути як має вигляд, ні одного не зустрічав.

Загалом дану реалізацію на апгрейд муляжних ліхтарів можна розбити на два варіанти.

Варіант №1 Бюджетний. (~ 30$)

•  Свої рідні пустишки пустити під бормашинку для розтину на дві частини (запаяно), потрібна сміливість та максимальна обережність.
• Підібрати червоні світлодіоди в тон зі штатними діодами габаритів (42 шт.,), а це так скажу не все так просто, при завершені збірки з'явиться різнотон червоного, ну такоє, краще було б не портачити).
•  Далі підібрати резистори по їх супротиву (добитись рівного накалу діодів) їх 14 шт., далі простіше зібрати, спаяти стабілізатори на постійні 12V (на два стопа).
•  Потрібно виділити дуже багато часу якого в мене небуло а кортіло.

Варіант №2 Вірний підхід до ідеалу (~150$)

•  Знайти пару пустишок з донора в ідеальному стані (для перестрахування щоб свої незапортачити).
•  Знайти повністю робочі стопи з рідними платами для роботи світлодіодів з Mitsubishi Grandis (корпус може бути і битий). Червоні діоди, та плати управління з резисторами для їх роботи ідентичні як в  штатних габаритах Mitsubishi Outlander XL.
• Звичайно час на рукоділля.

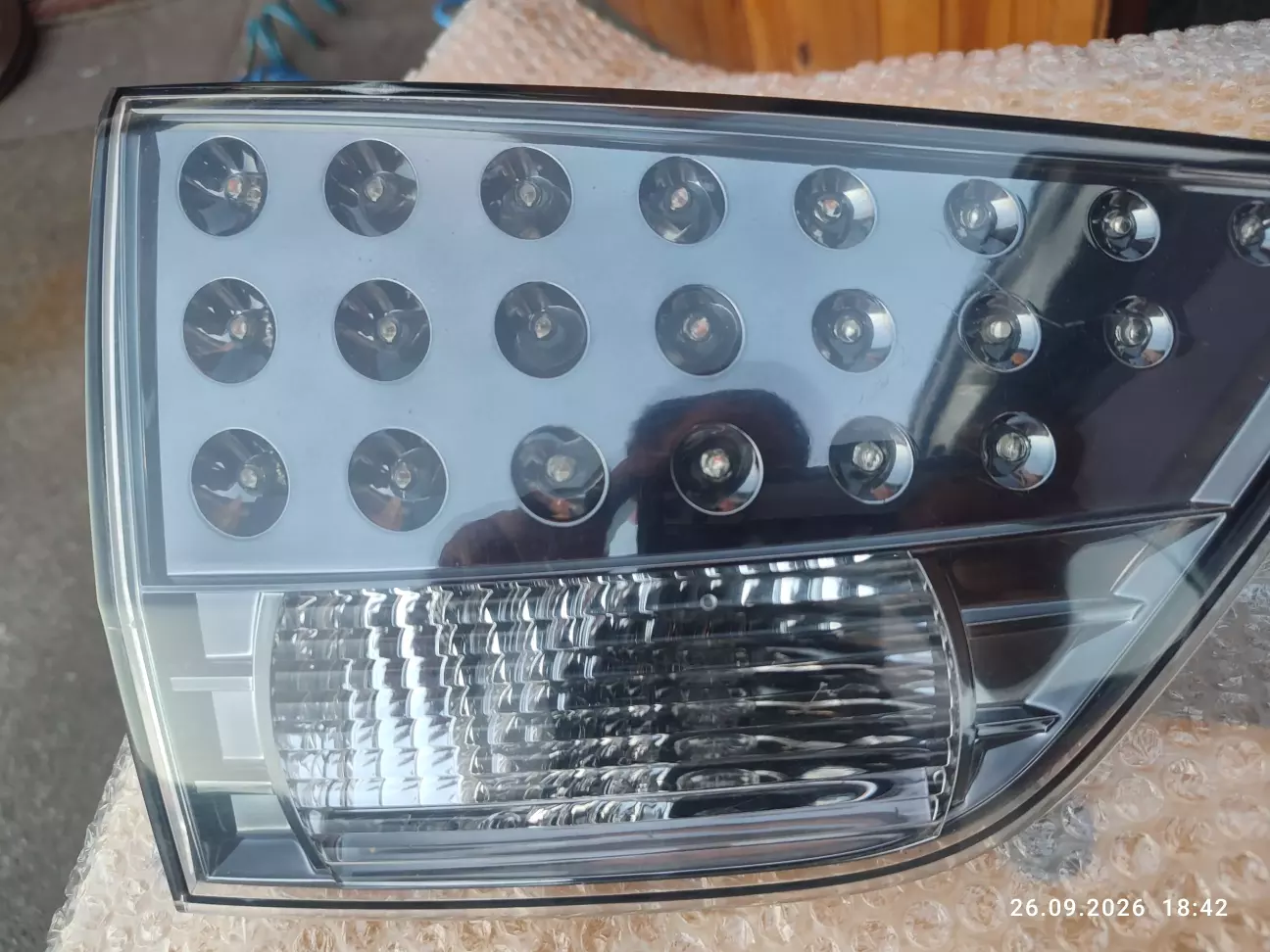

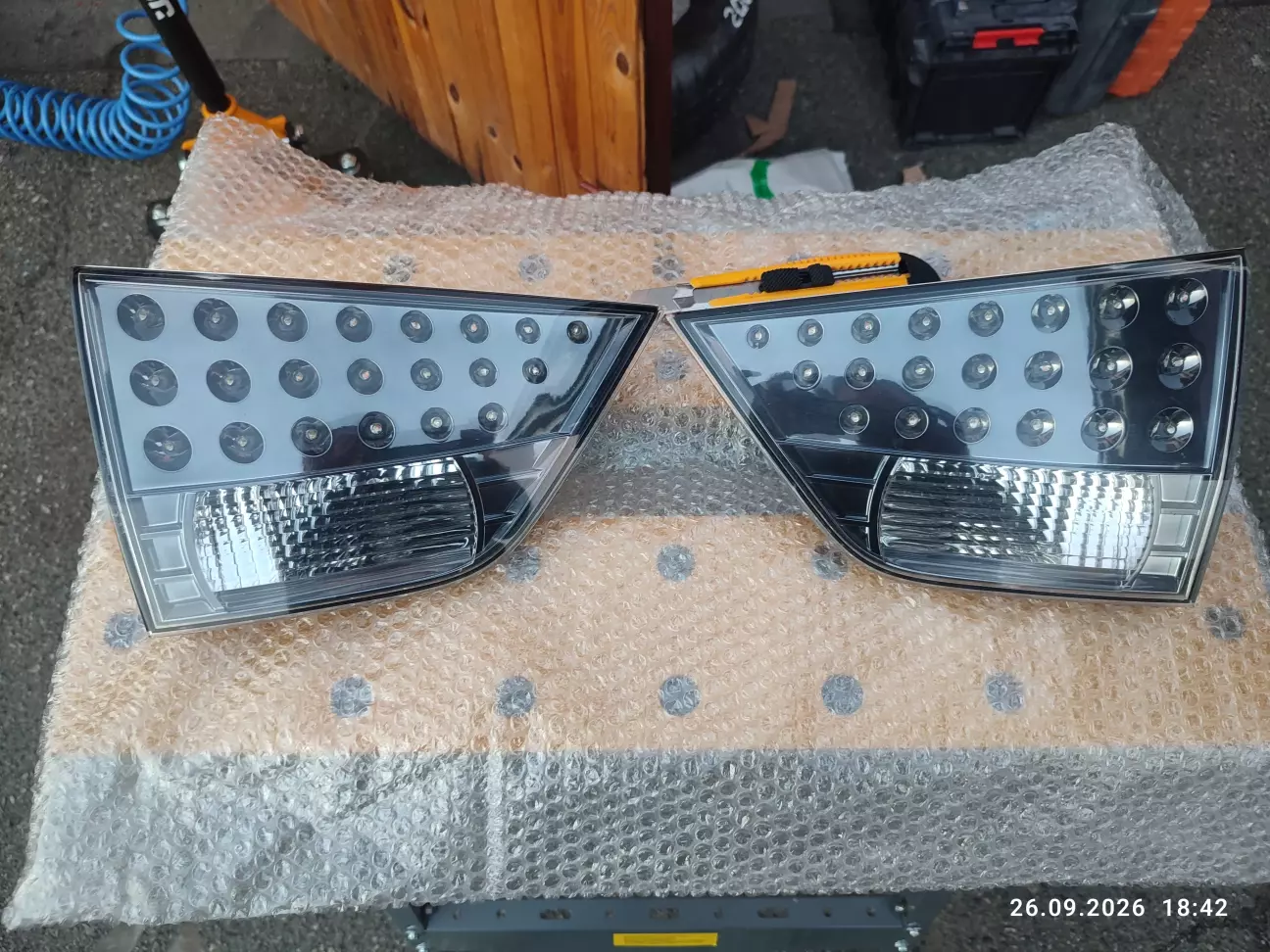

     Трапився варіант №3. В оголошеннях ОЛХ випадково надибав повний комплект зібраних пустишок на Аут з Mitsubishi Grandis, які розділено окремо як на габарит та на стоп. Початкова вартість 125$. Поспілкувавшись з продавцем про всі деталі людина вклала немало часу на пошуки в ці ліхтарі, реалізовано все так як я планував під варіант №2 (навіть краще).

Крім того Аутвод розпродавав окремо свій оригінальний зібраний з Японії тюнінг-обвіс від ROADEST на OUTLANDER XL (рестайл) на підставі продажу авто. Зізвонився поспілкувався знайшли спільну мову, до волі приємна людина. Через декілька днів приїхав до мене готовий комплект задніх ліхтарів за 110$. Як для мене розуміючи цю ручну роботу то собівартість цього тюнінгу з оригінальними комплектуючими задніх ліхтарів повністю адекватна так мовити передача товару добрі руки.

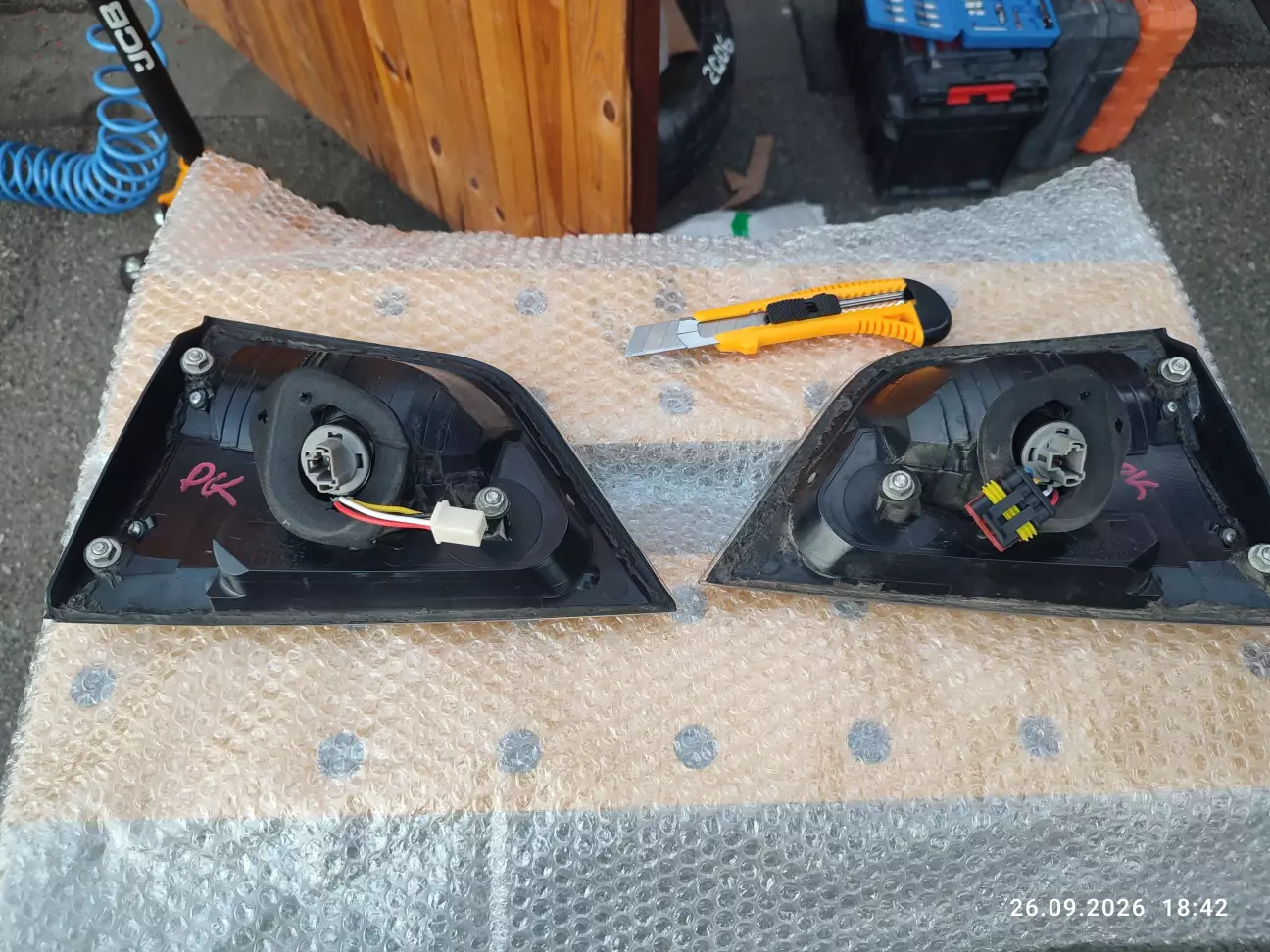

З тильної сторони все добротно загерметизовано.

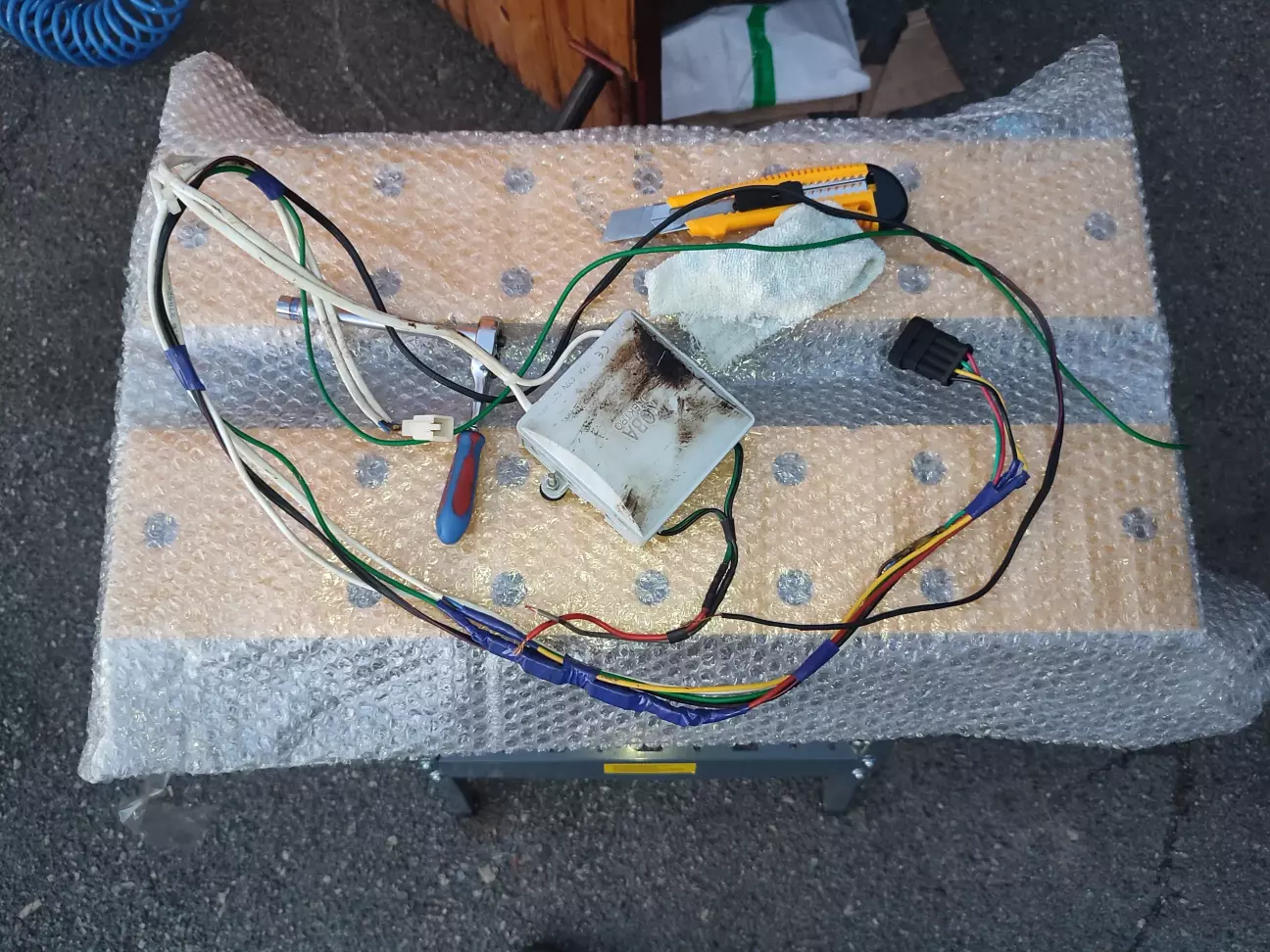

Комплект провідників з блоком управління габаритів та стоп сигналів.

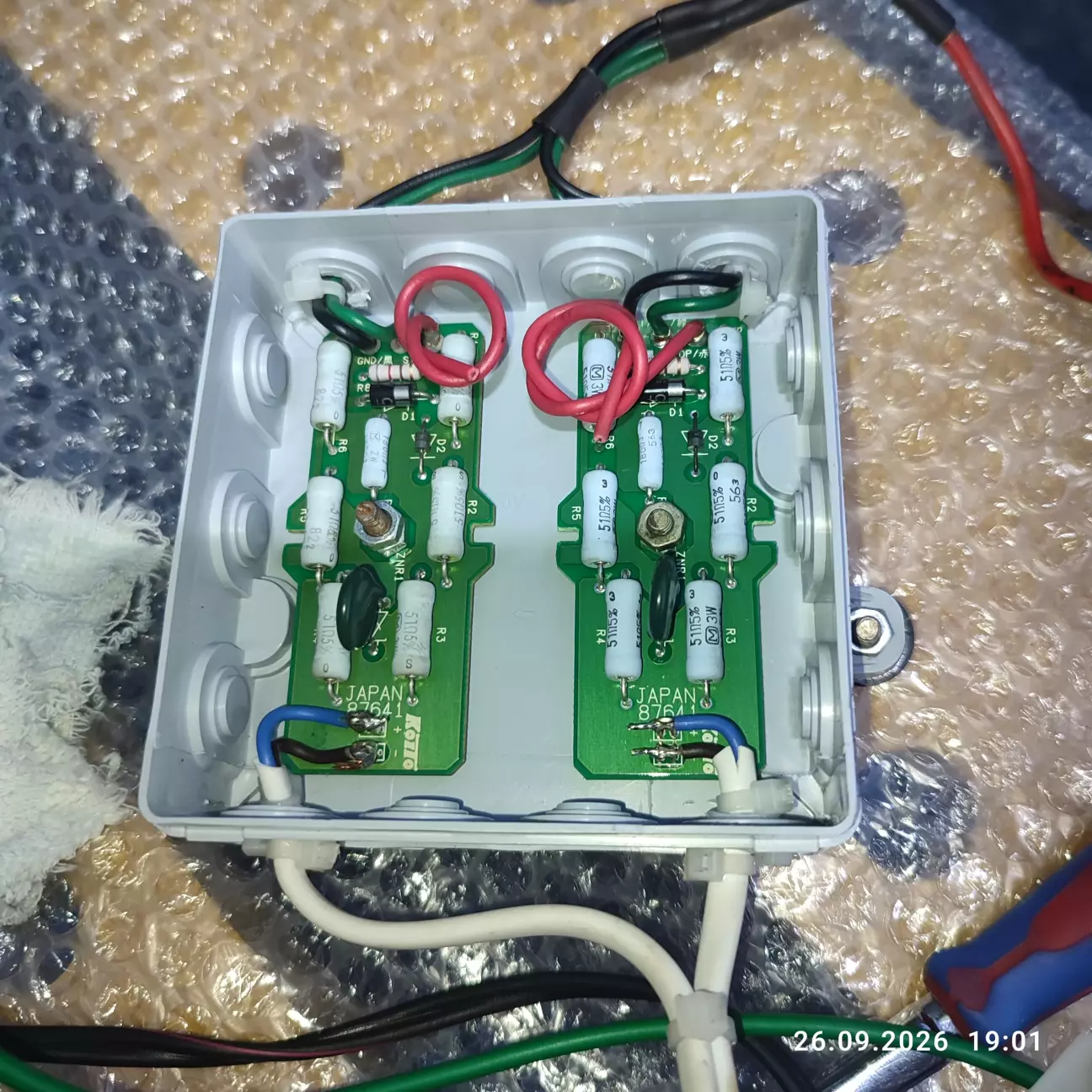

В даному блоці знаходяться дві плати управління зі стопів грандісу. Як на мене, заводське рішення управлінням струму на світлодіоди – найнадійніше. Та й свічення дає таке саме, як на наших рідних ліхтарях.

Одна плата відповідає за керування габаритами, друга плата відповідає на режим стопу.

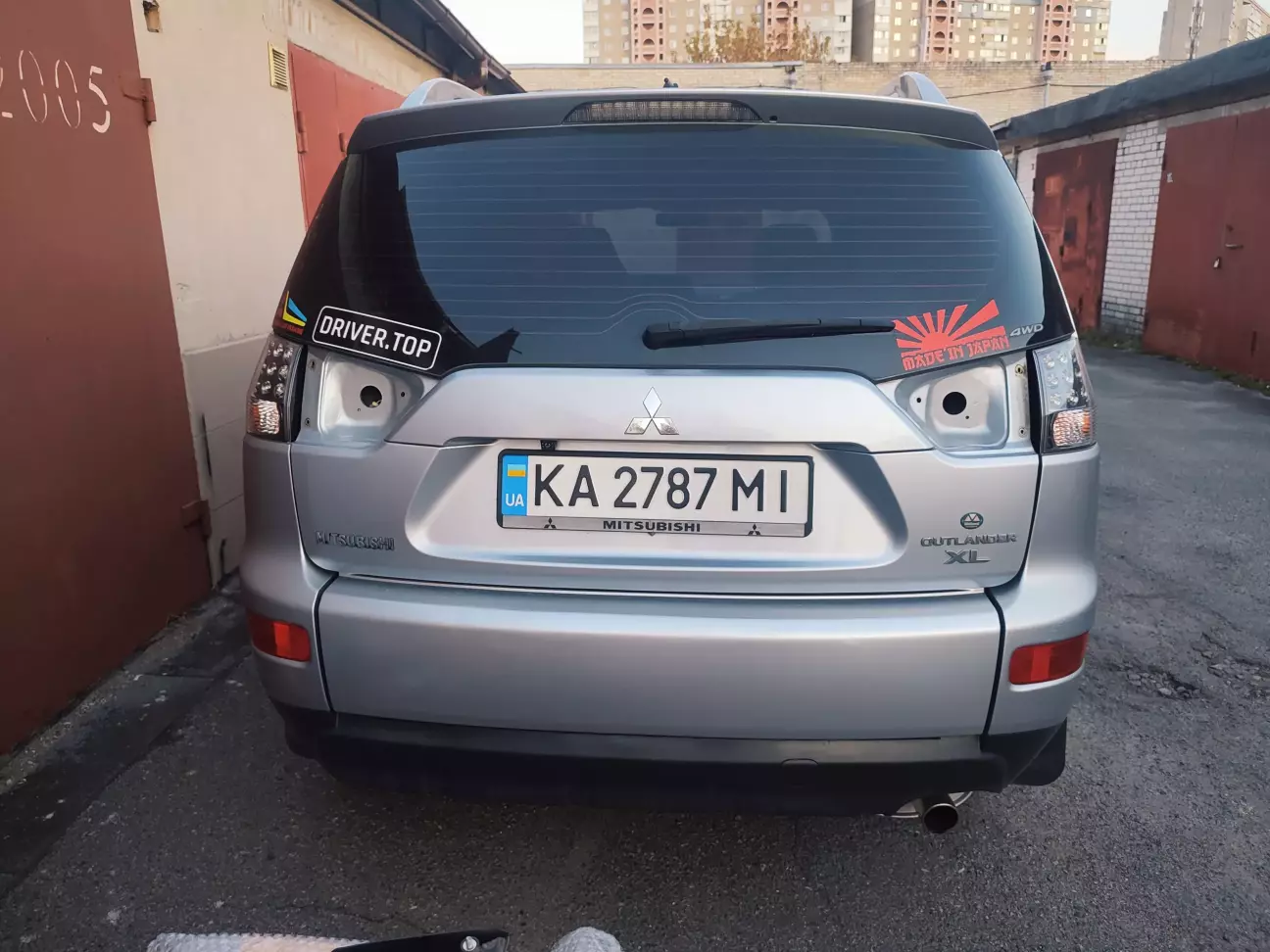

Демонтую свої пустишки, ставлю на заміну оновлені, розключаю живлення. На габарити взято живлення з ліхтаря підсвідки держ., номера. На стопи взято живлення з верхнього стопа що розташований на ляді.

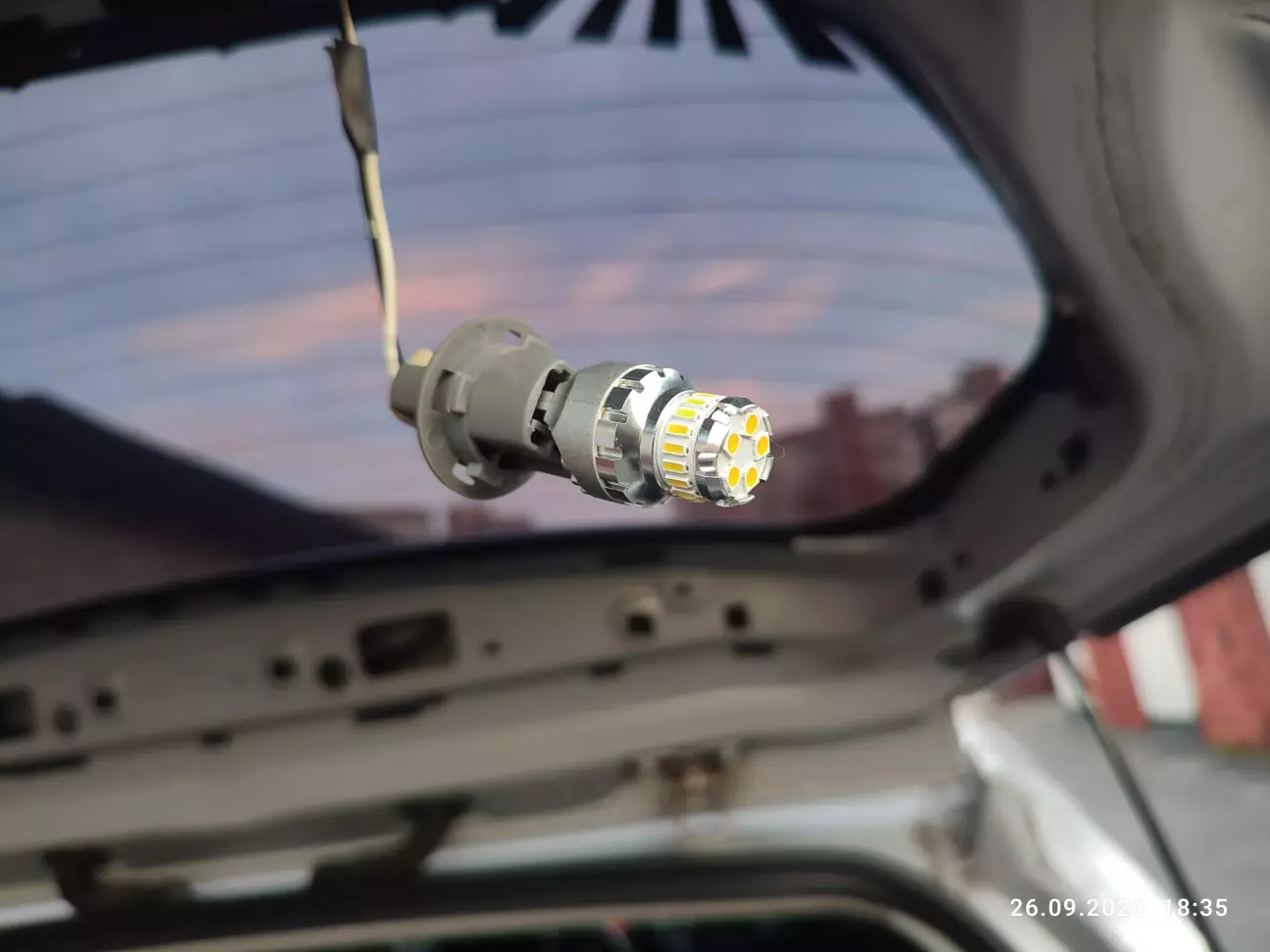

Замінюю в габарити Led ліхтарі заднього ходу доречі вже користуюсь більше 3-х років, світять дуже добре задоволений. Замовляв на АLI. Прикладу фото.

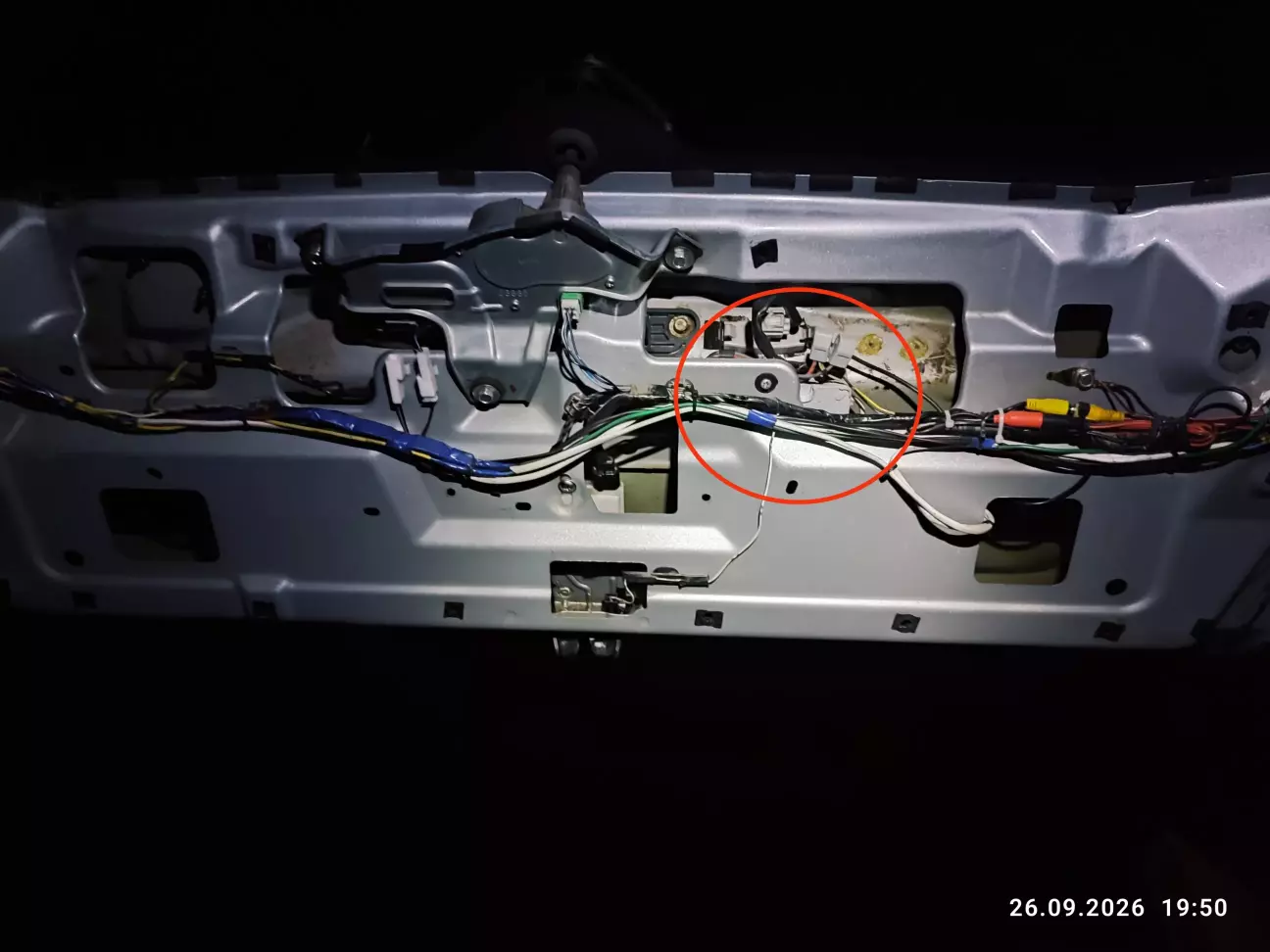

Розключено, все чітко лягло на свої місця без усіляких проблем. Кружечком обвів де зафіксив блок управління і від нього на стяжечках прокинута проводка.

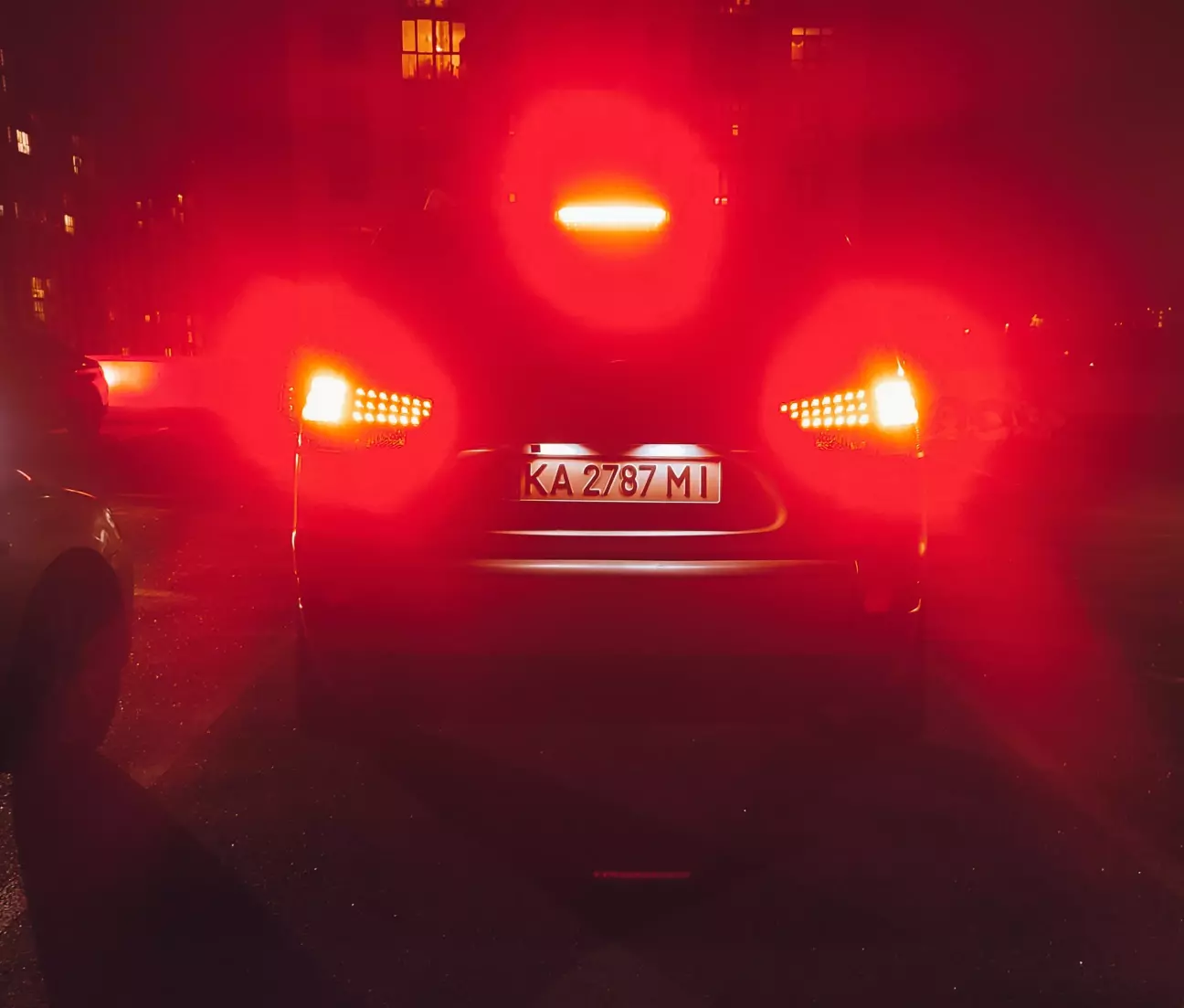

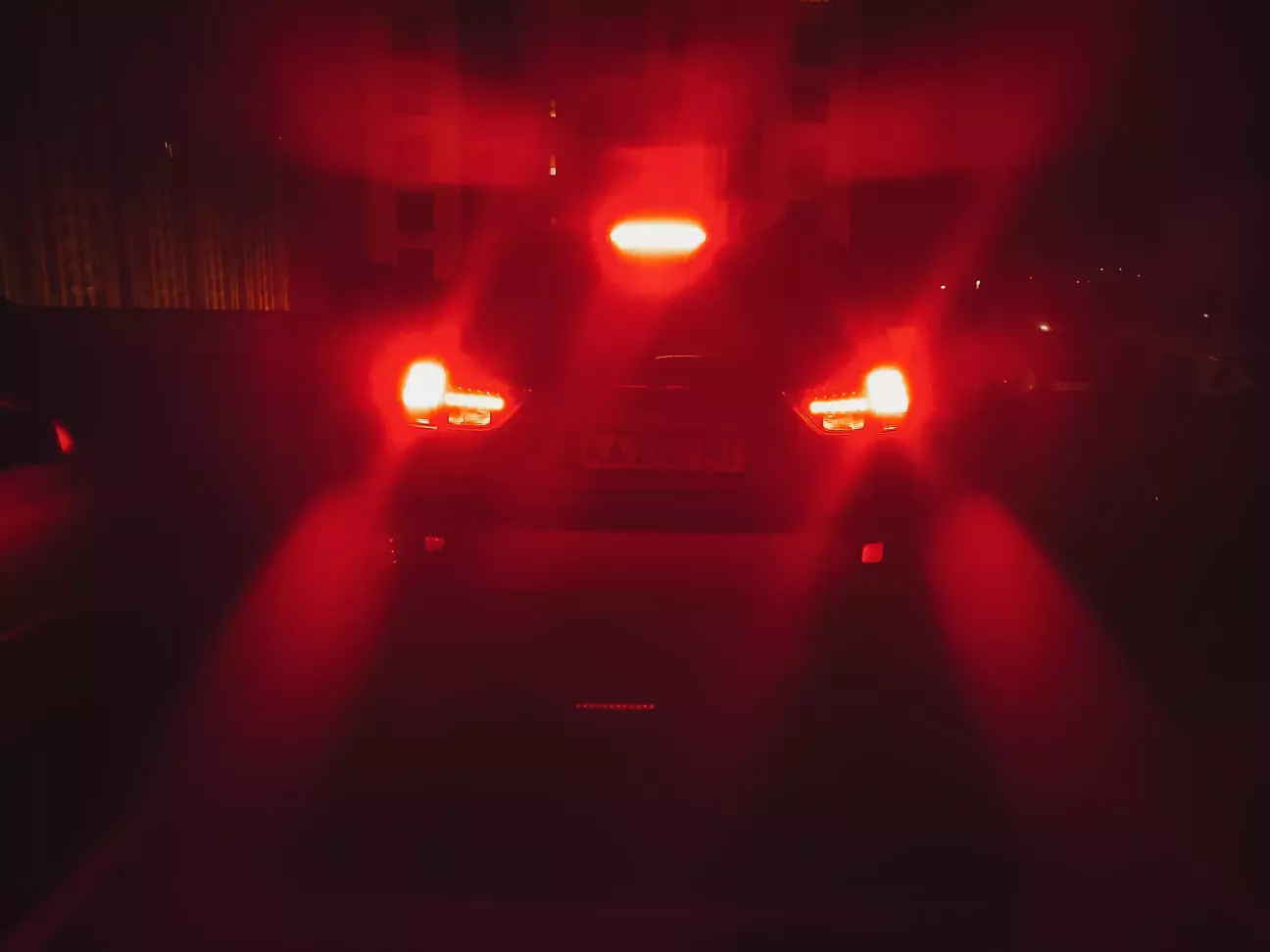

Готово провіряю справність та вірну комутацію.

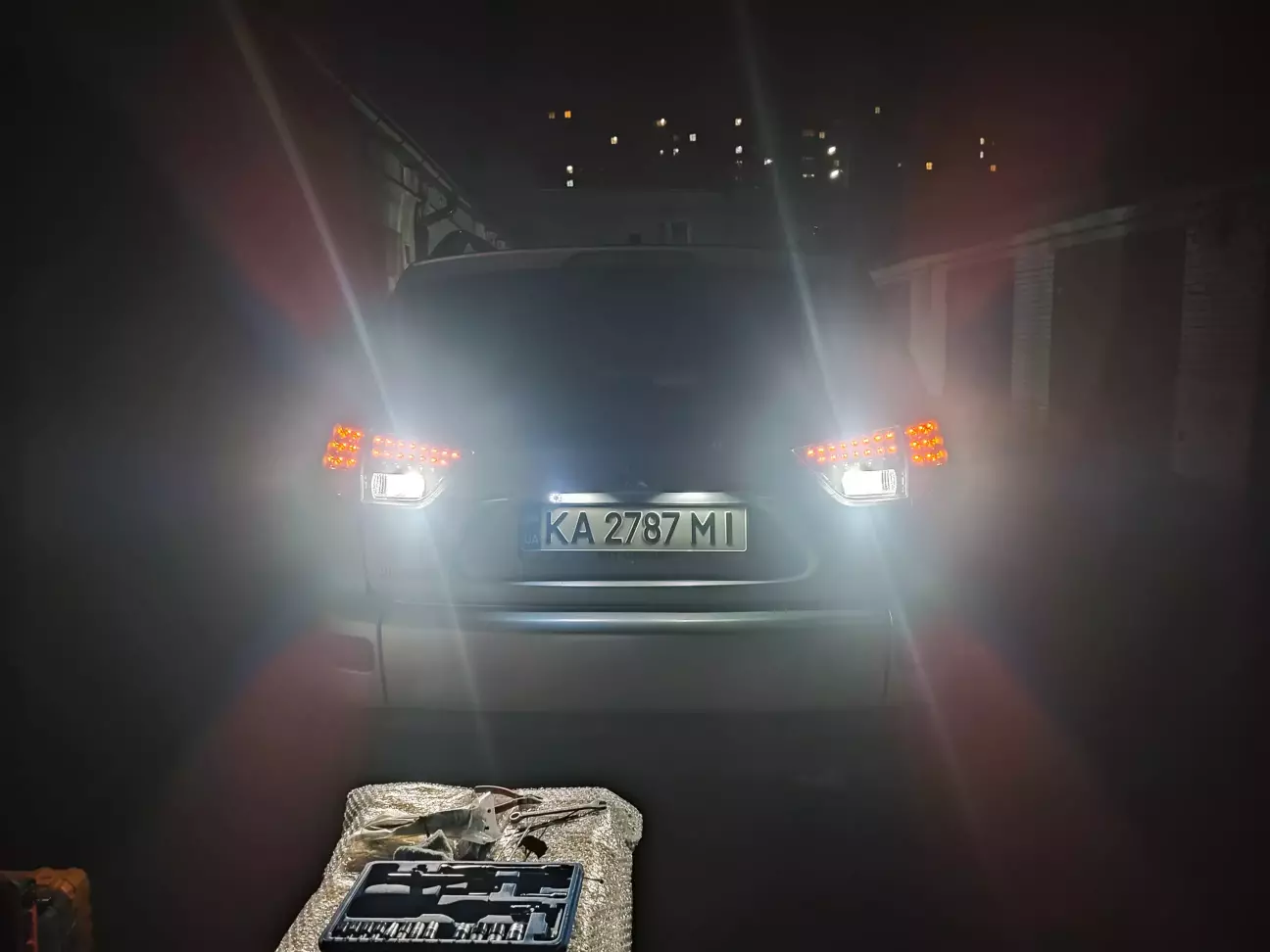

Як приклад прикладу фото як освітлюють ліхтарі заднього ходу, дуже зручно більше світла.

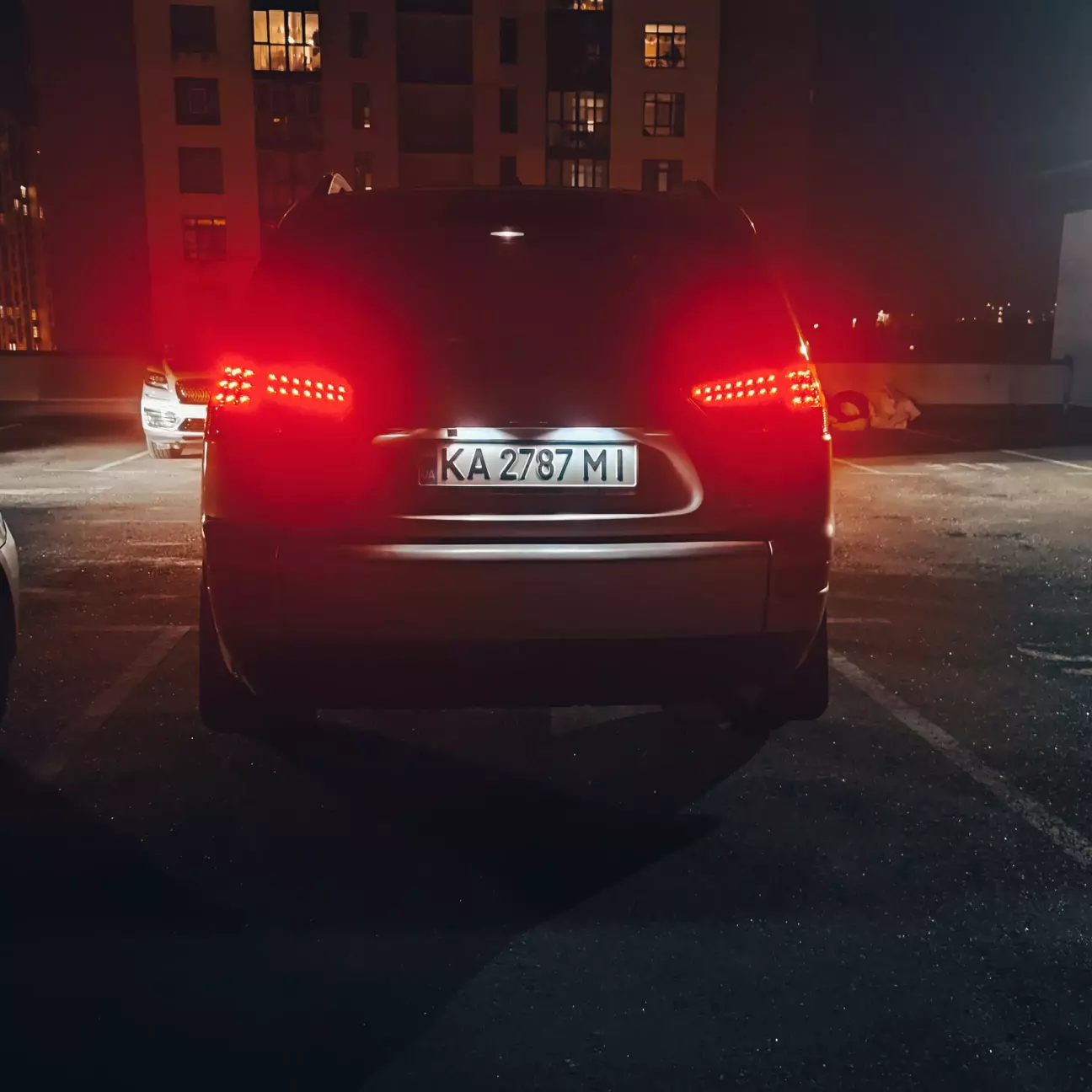

Результатом дуже задоволений все рівно і чітко працює. Ціна не маленька, але ні грама не жалкую так як повне розуміння в об'ємі робіт та підхід виконання ліхтарів з розумом. Єдине з економив кучу часу та свої нерви.

Загальна вартість опису №54 складає - 5000грн. ~ 110$
