Катушки зажигания M113 / M112 №1 тестирование стробоскопом

Серия постов про катушки продолжается так как я все же хочу понимать когда нужно менять катушку, а не просто пальцем в небо или методом научного тыка (меняя с цилиндра на цилиндр) выяснять что и как.

1 Катушки зажигания M113 / M112 №1 тестирование стробоскопом — дает видение что канал мертв или дает сбои.
2 Катушки зажигания M113 / M112 №2 тестирование мультиметром — дает возможность диагностики на столе и подтверждение смерти катушки выявленное 1м или 2м способом
3 Катушки зажигания M113 / M112 №2 тестирование осциллографом — дает полное представление о работе системы зажигания в целом и по частям. позволяет на лету диагностировать всю систему в целом и достаточно точно определять неисправность.
4 Катушки зажигания M113 / M112 №4 датчики осциллографа. — второй датчик для полного тестирования одной катушки и сравнения 2х катушек в реальном времени.

добавлено 11.01.2025
Этот пост был написан давно когда меня ввели в заблуждение "грамотные люди" которые сказали что катушки на этих моторах невозможно прозвонить или дефектовать никак кроме по пропускам воспламенения в цилиндрах которые показывает стар. Я им поверил и изобрел свой, пусть и извращенный метод тестирования катушек, который оказался реально рабочим, хоть и весьма трудоемким.
Поэтому корректировать пост я не буду) просто знайте что есть пост 2 и 3. по тестированию катушек мультиметром и осциллографом соответственно.

Оригинал поста:
Хитрожопость и изворотливость наше всё:)
Как известно катушки с моторов М112 и М113 не звонятся и косвенно можно только старом увидеть ее смерть. особенно геморройно когда одна свеча работает, а вторая нет или через раз.

От прошлой машины у меня остался крутой стробоскоп с ксеноновой лампой.

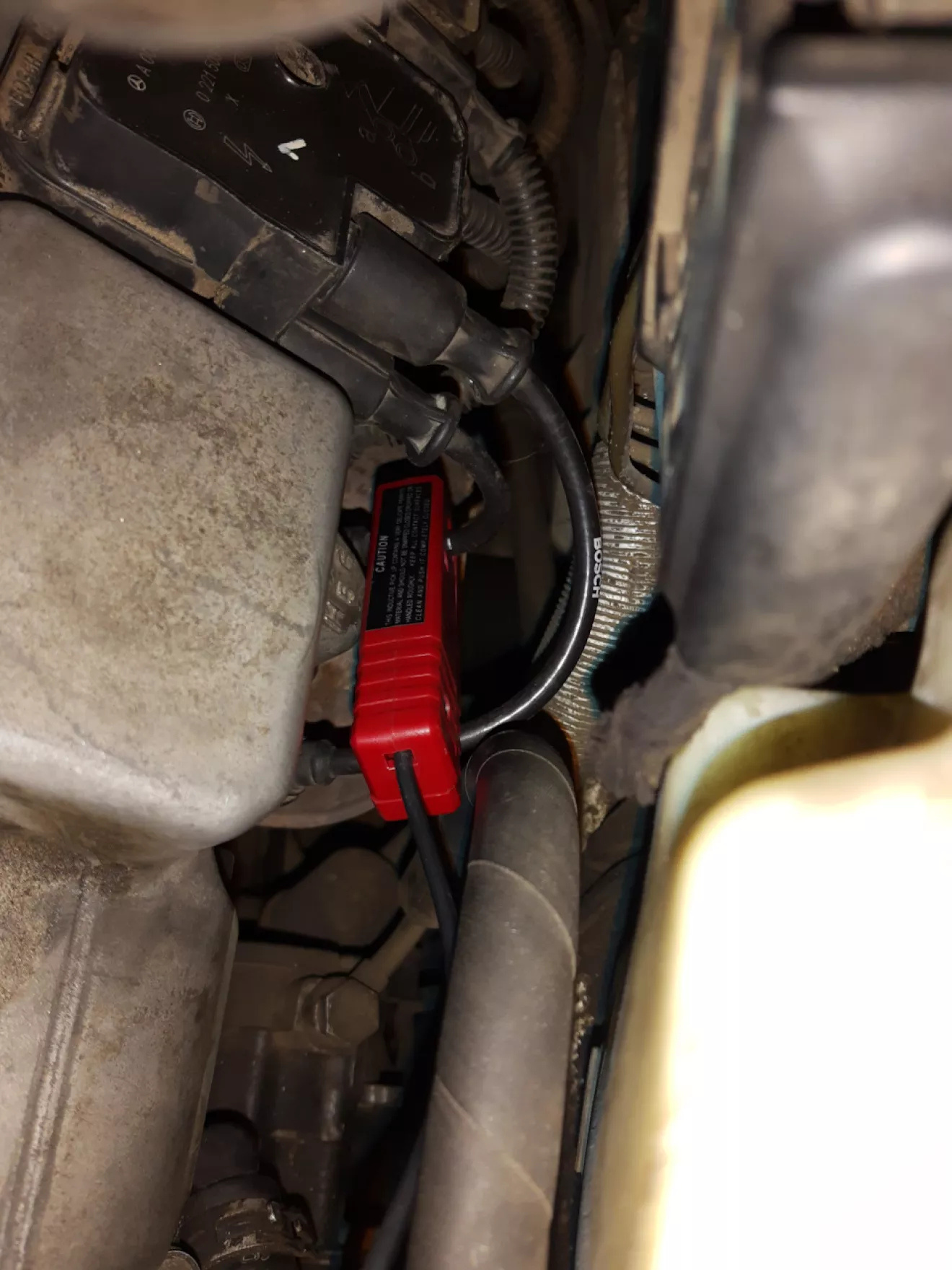

Пораскинув мозгами решил его приспособить для гаражных тестов катушек. Взял два самых длинных броне провода (исключительно для удобства). Срезал гофру. Теперь если есть подозрение на катушку то цепляю эти провода и на них стробоскоп.

По нему очень легко определить пропуски зажигания.
