переделка газового ужоса №3

И снова газ. Из переделок это уже финал.

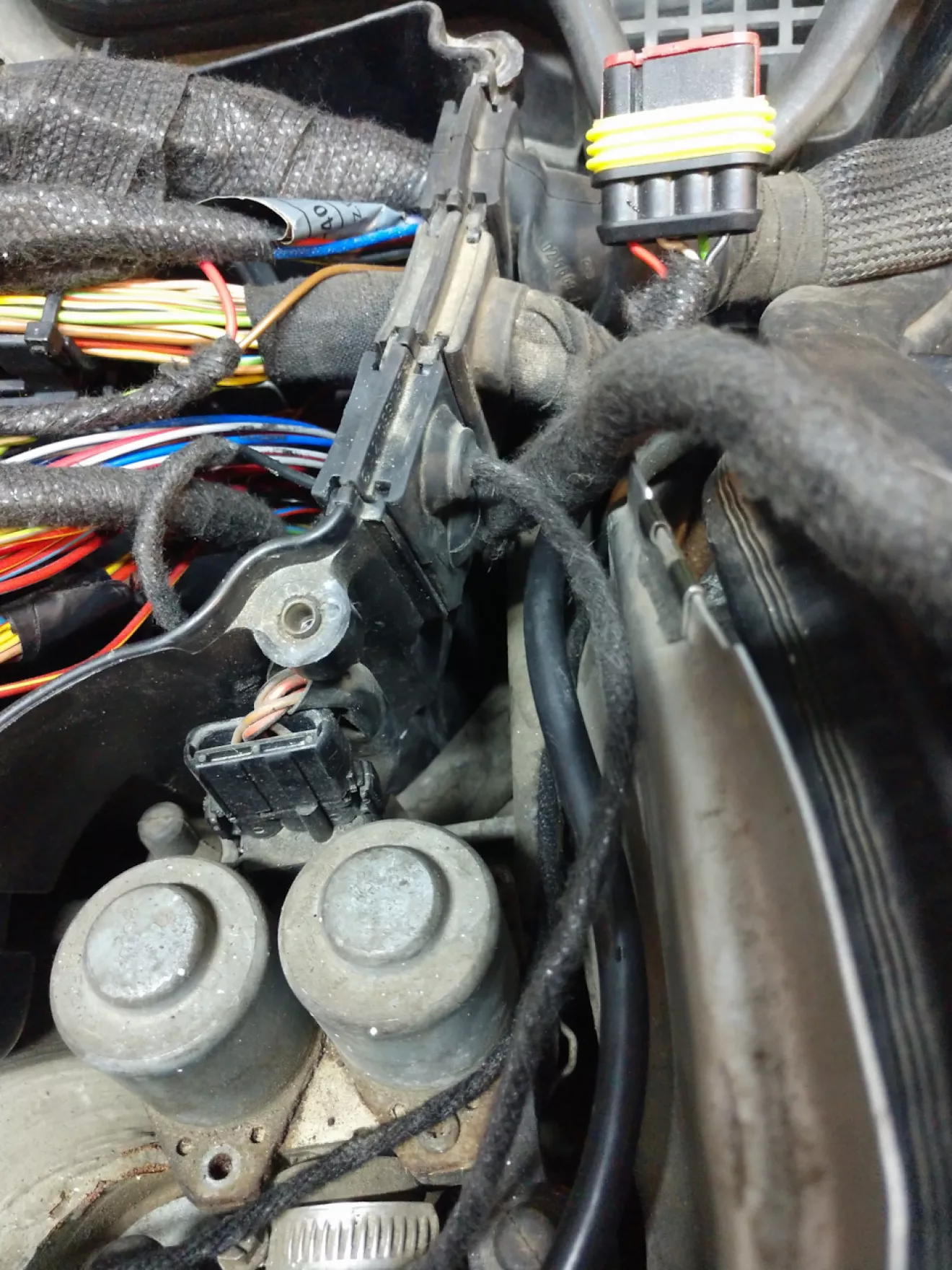

Газовые мозги сверх разум установщиков прикрутил болтом на крышку блока предохранителей, а весь толстенный жгут проводов пустили через отверстие тормозных трубок. Хотя бы по моторному щиту сделали, но нет все это счастье шло через середину подкапотки. Долго думал куда деть этот блок чтобы было красиво. Паша (который газовщик) как то сказал что он ставит мозги на 210х в коробку мозгов. там в тетрис поиграть с мозгами коробки и все будет ок.
с новым мотором пришла девственная проводка)) пихать все на старое место жутко не хотелось. эстетика мать ее.
решено было делать красиво и по возможности внешне незаметно.

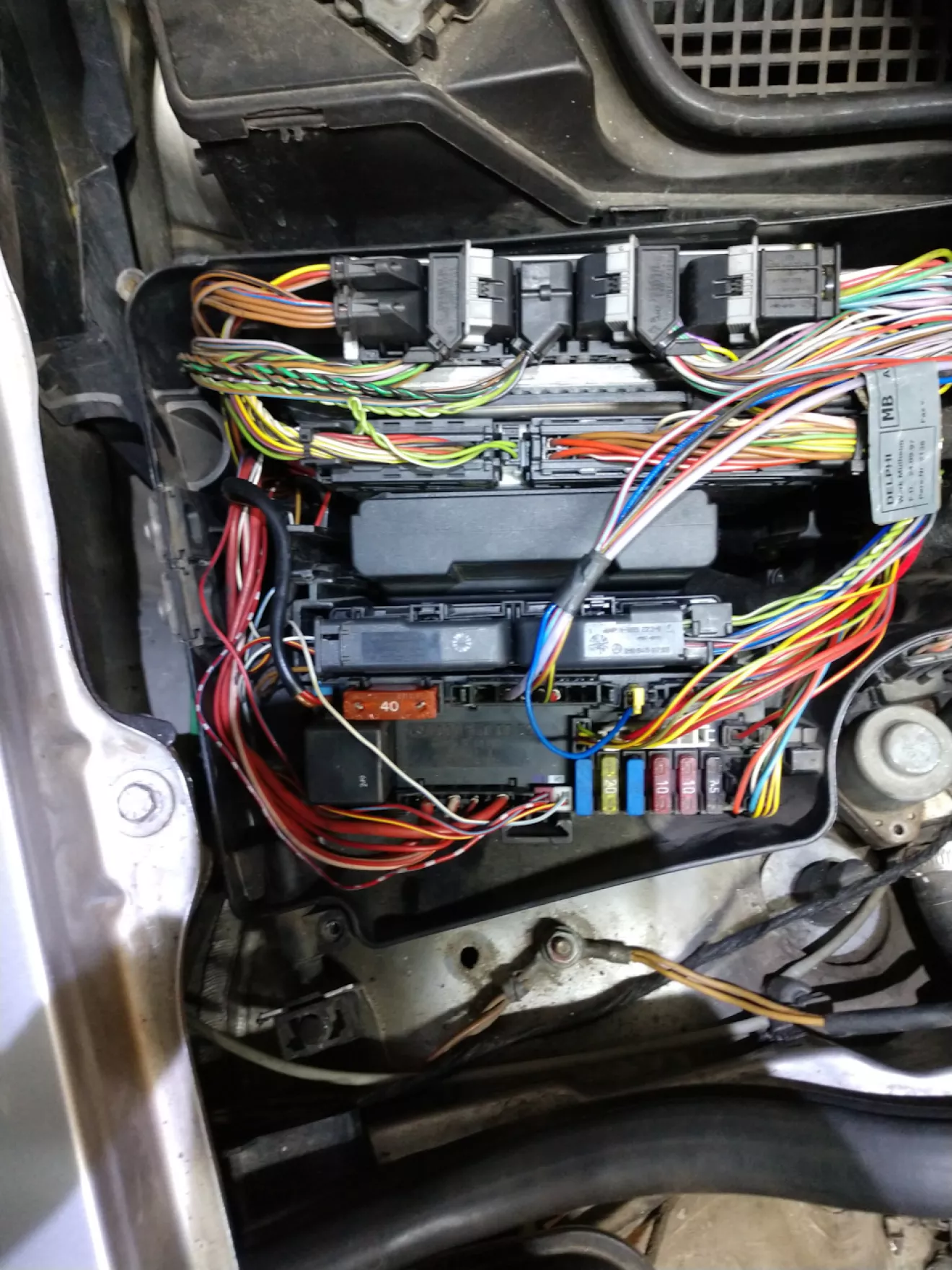

собственно мозги

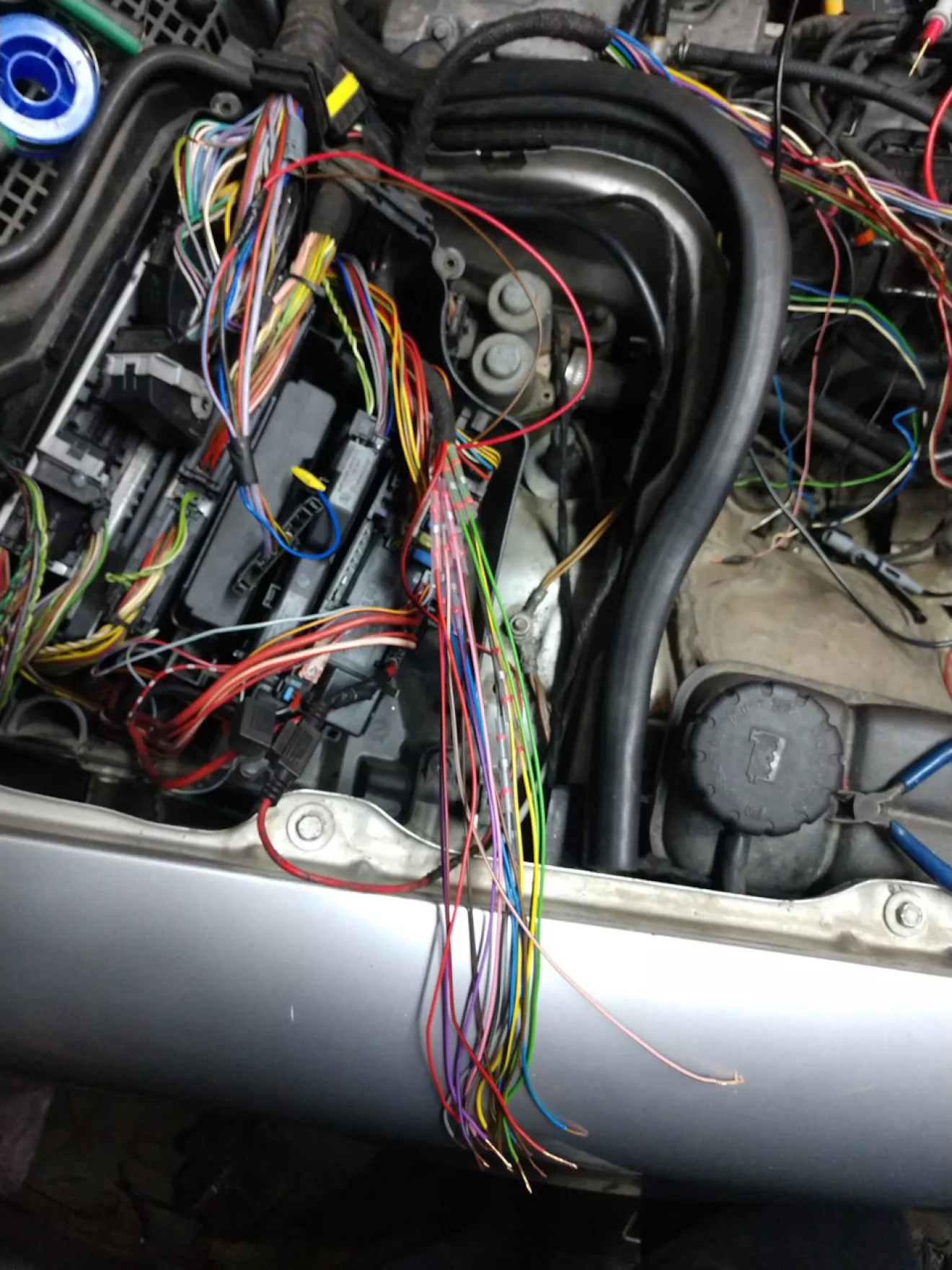

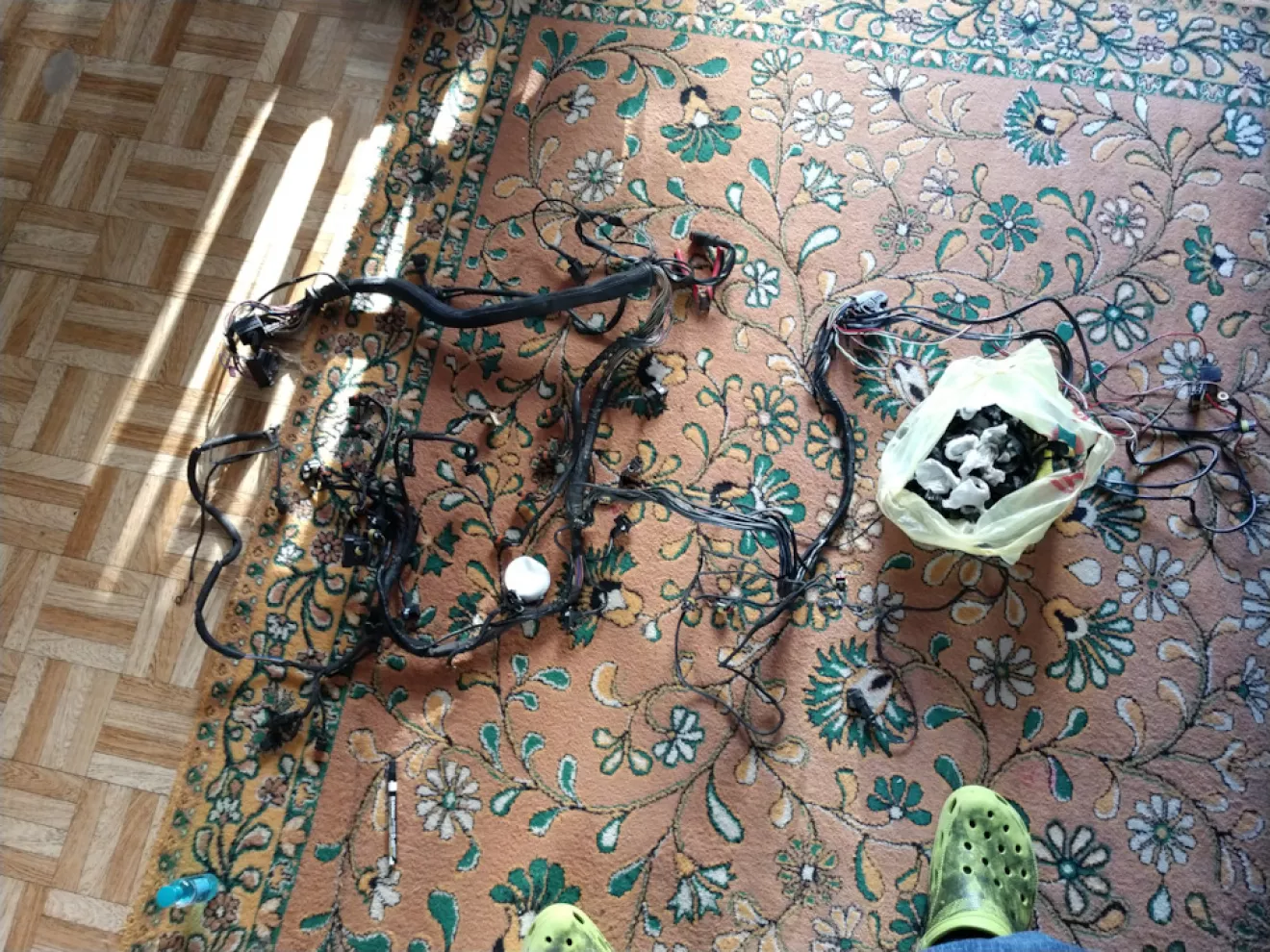

разобрал старую проводку. тонна изоленты это жесть

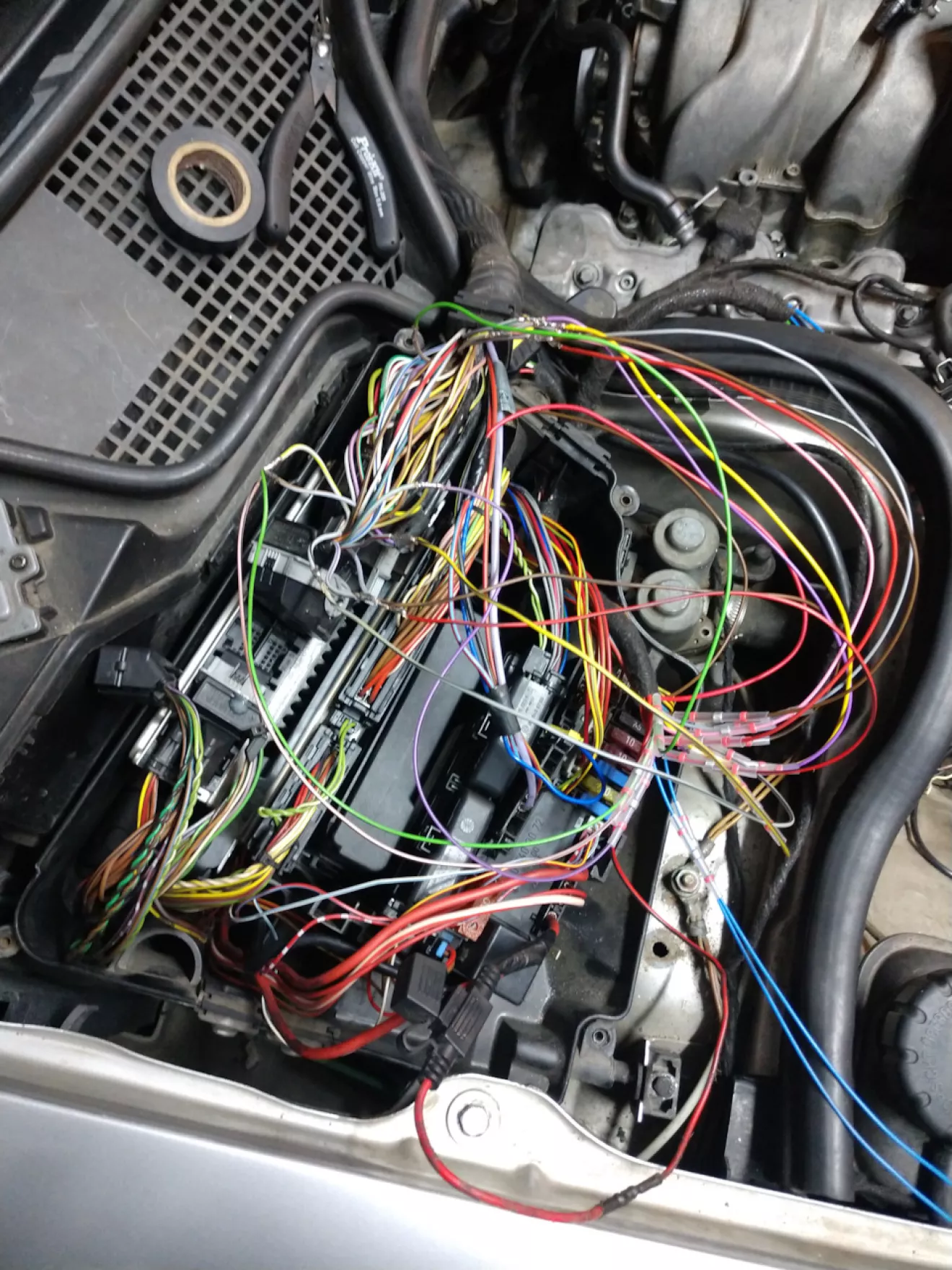

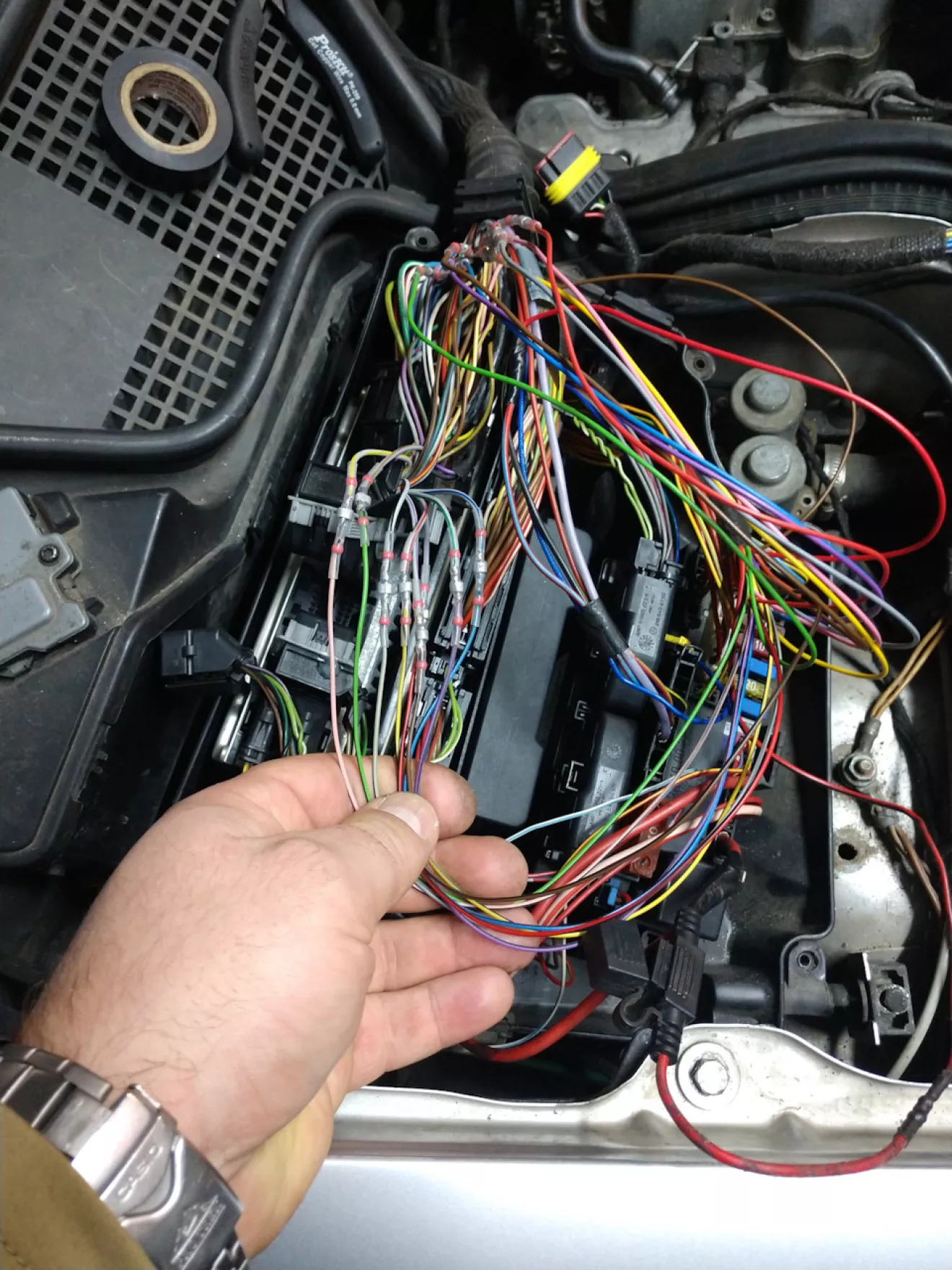

все померял, прозвонил, сделал схему.

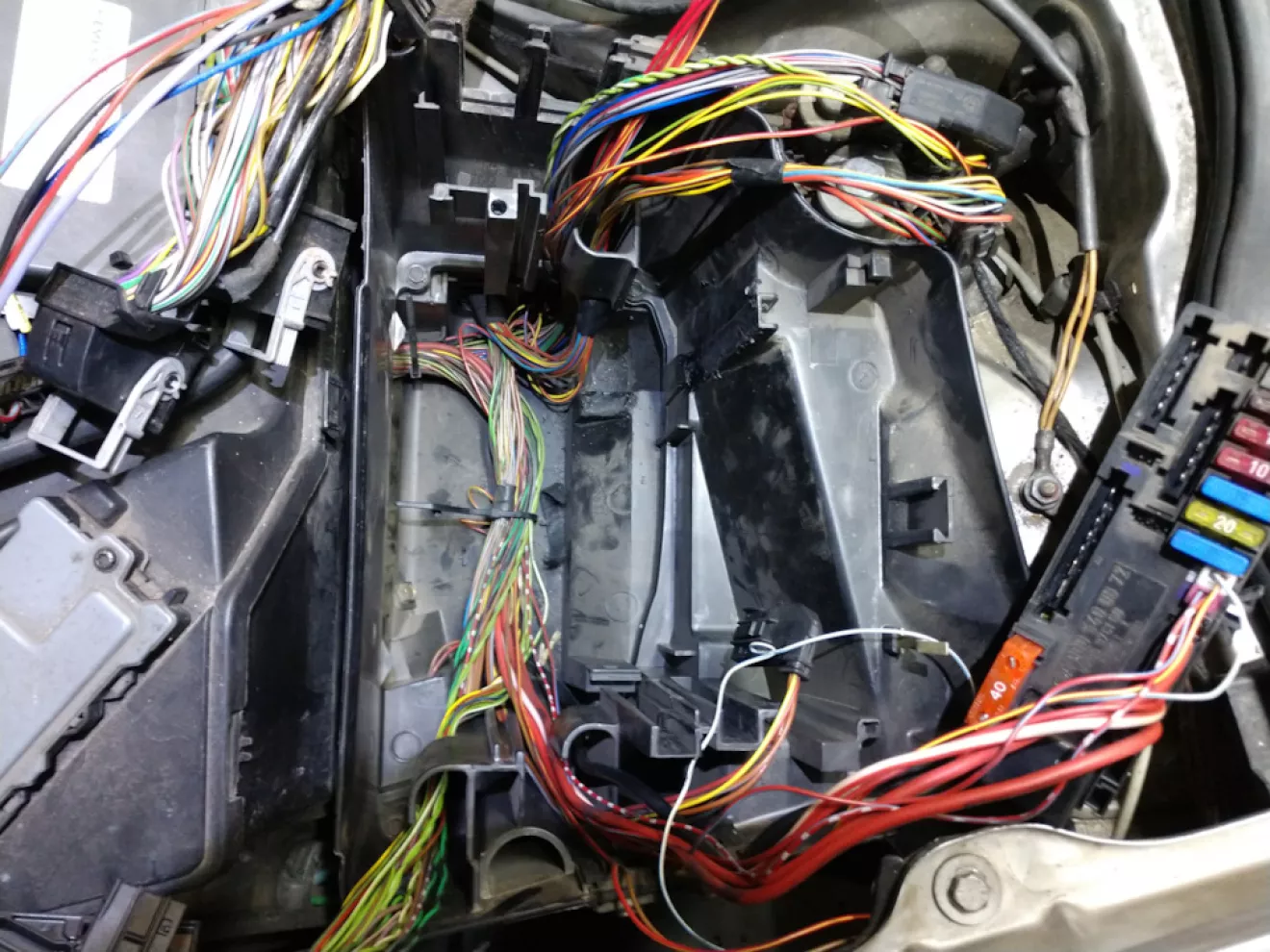

разборка бокса мозгов

таки в детстве в тетрис не зря играл. переделал и перенес крепление мозгов коробки. по моему поменял их местами между собой. отпилил все лишнее с корпуса газовых мозгов и получилось их запхать внутрь. все стоит почти как по заводу.

за счет такой компоновки получилось все основное подключение сделать внутри коробки мозгов очень короткими проводами что лучше для сигналов.

наружу через запасное место в пыльнике коробки мозгов выходит только коса на форсунки и датчики. идет с гофрой основной косы мотора и делиться уже под моторной крышкой.

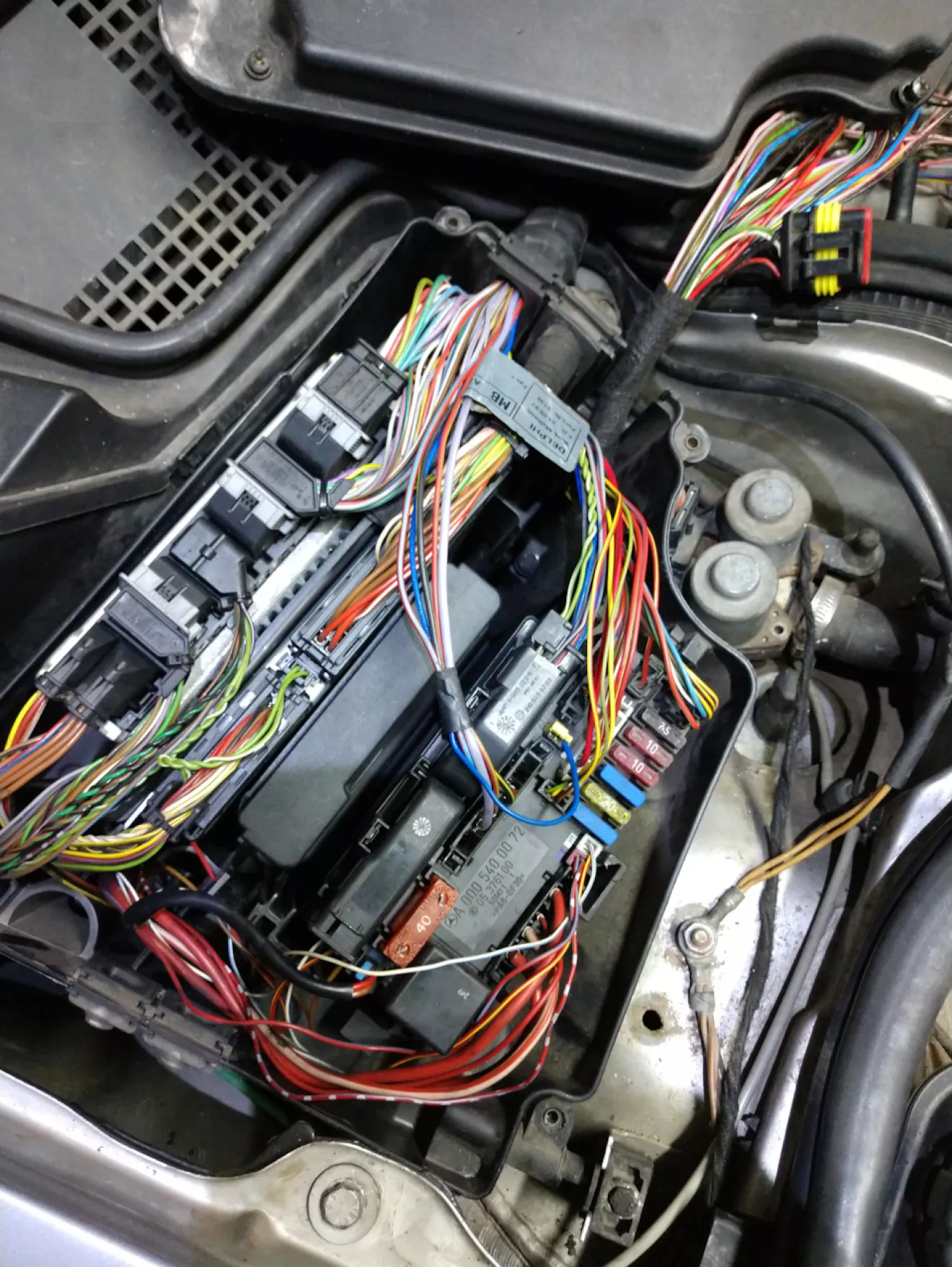

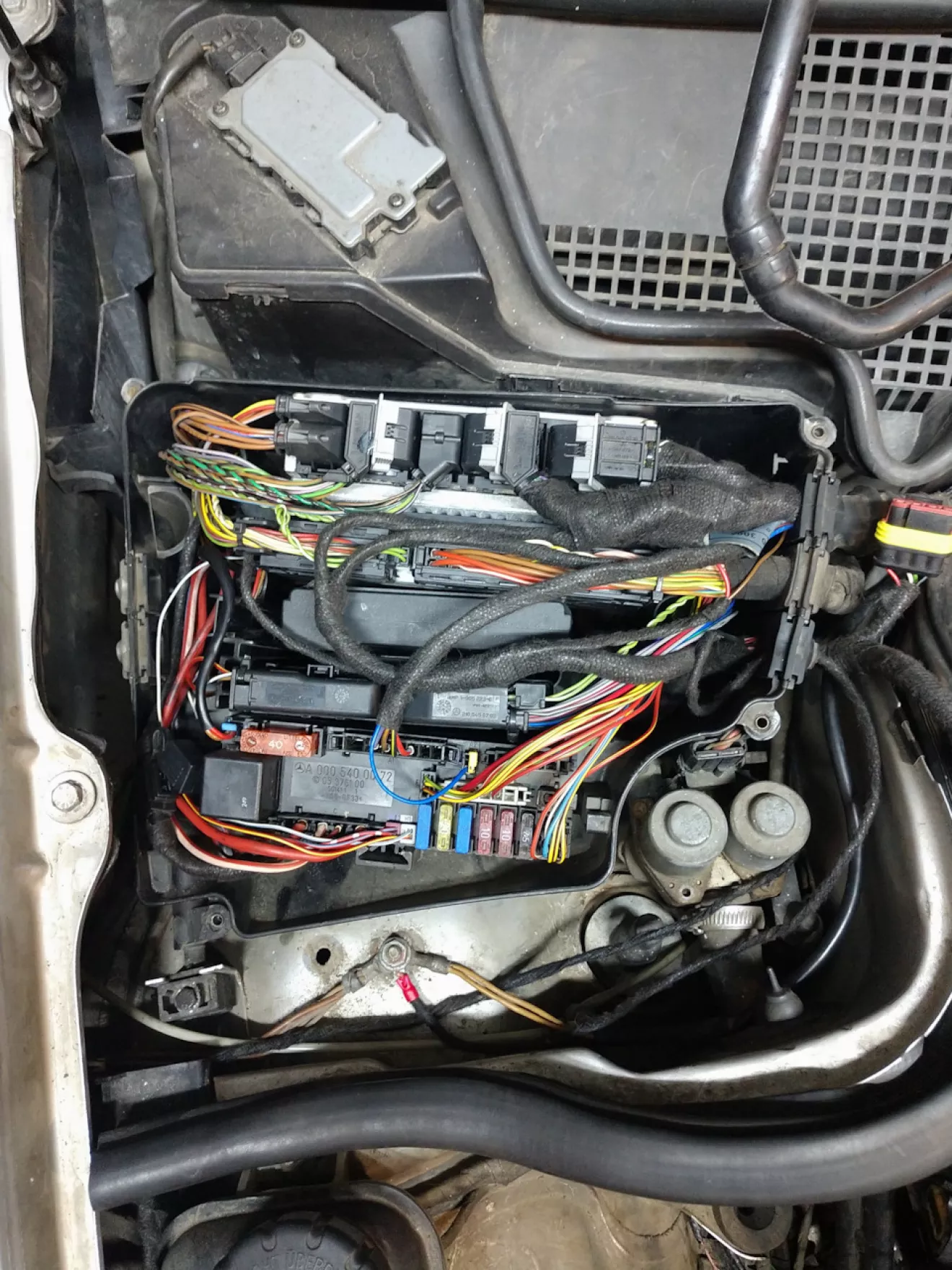

итого в коробке вот так получилось если открыть крышку

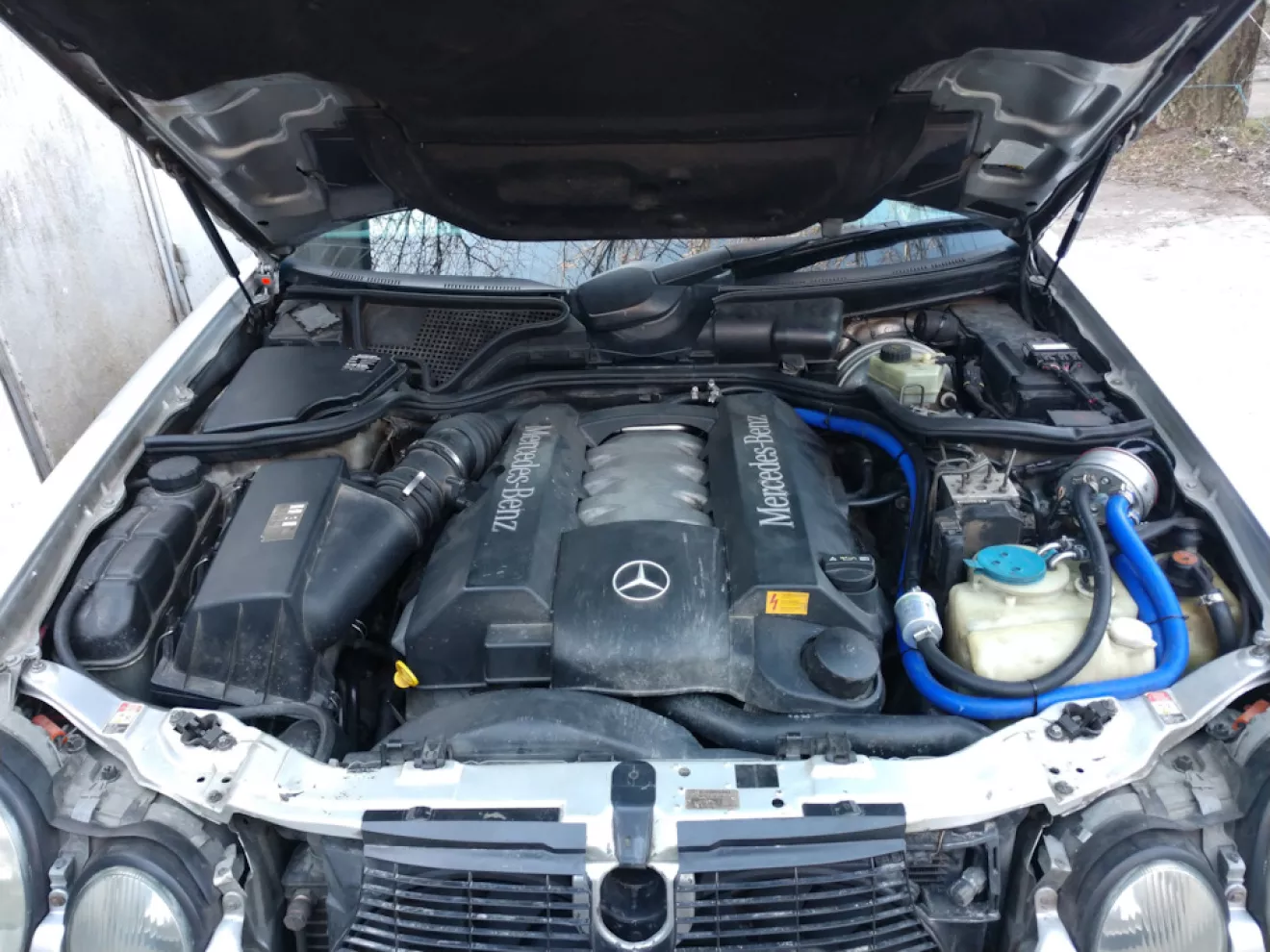

в итоге подкапотка выглядит почти по заводу. если бы не газовый редуктор то открыв капот было бы очень сложно определить что стоит газ.

Очень хочется редуктор перенести на место насоса продувки катализаторов, но я все надеюсь когда то вернуть сами катализаторы. поэтому он там где есть.
