интересная проблема. переднее правое сидение.

Всем привет. Столкнулся я с интереснейшей проблемой. И спокойная жизнь закончилась))

Предыстория проблемы:
Когда то давно в моей машине потек аккумулятор и разъел часть краски в аккумуляторном отсеке. машину я взял уже с этой проблемой но так как она не прогрессировала я ее откладывал на потом. И тут выдались пару дней которые решено было использовать для решения этой мозолящей мозги проблемы.

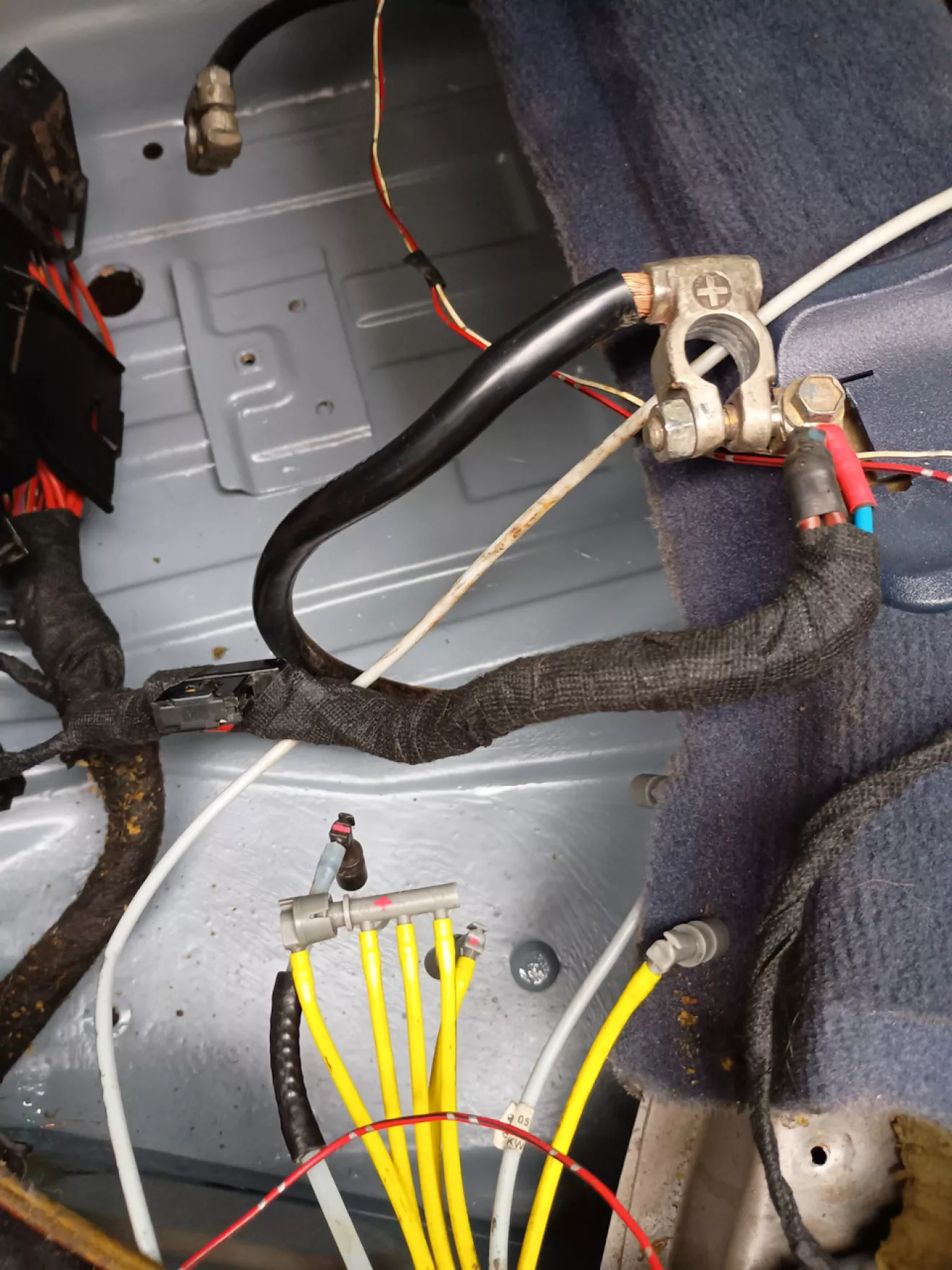

Аккум переместился на зарядку домой, а нишу почухал и закрасил в 2 слоя чудо эмалью 3в1 которая отлично себя показала внутри арки моей предыдущей машины и много где по кузову уже этой машины)

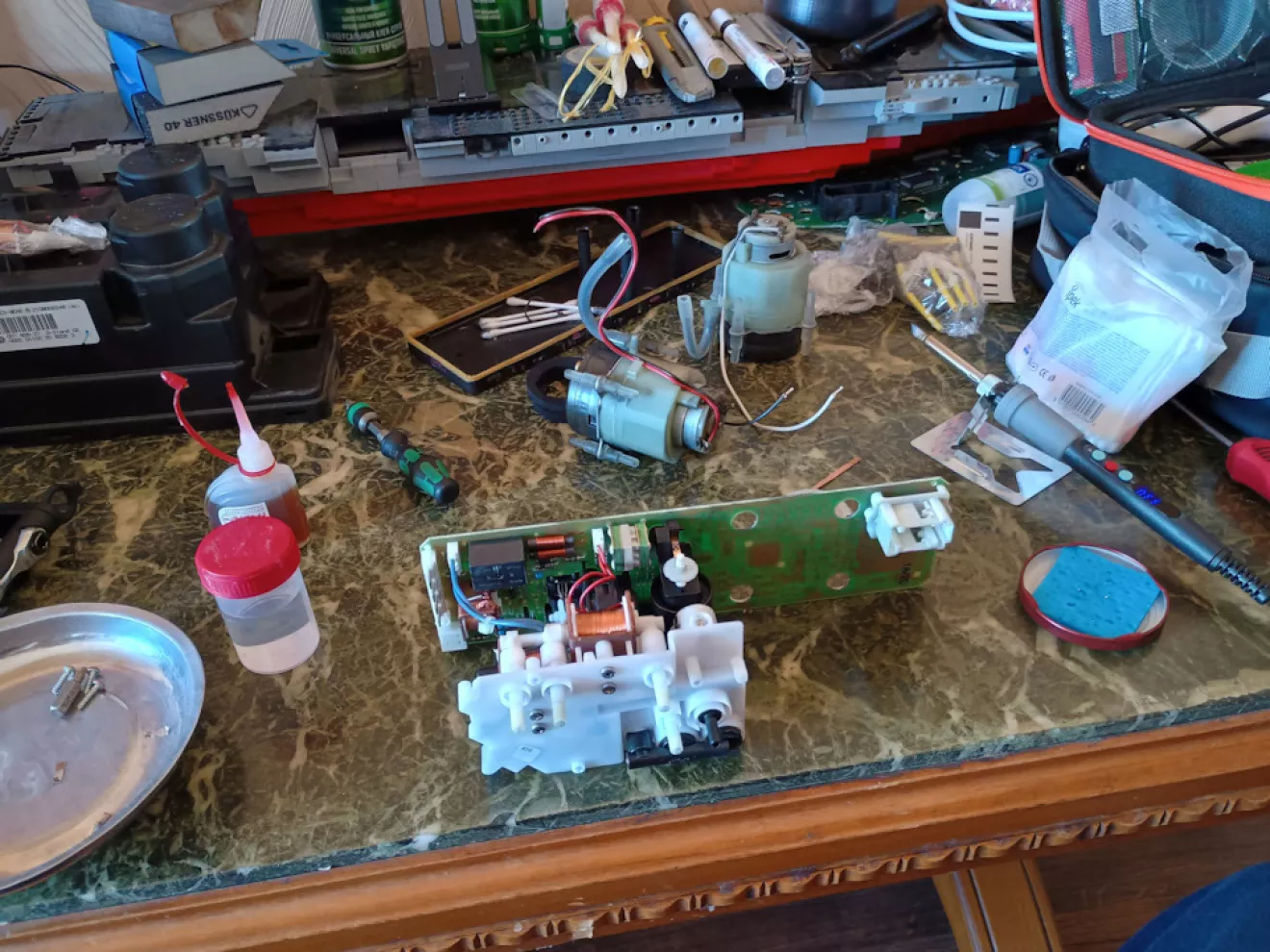

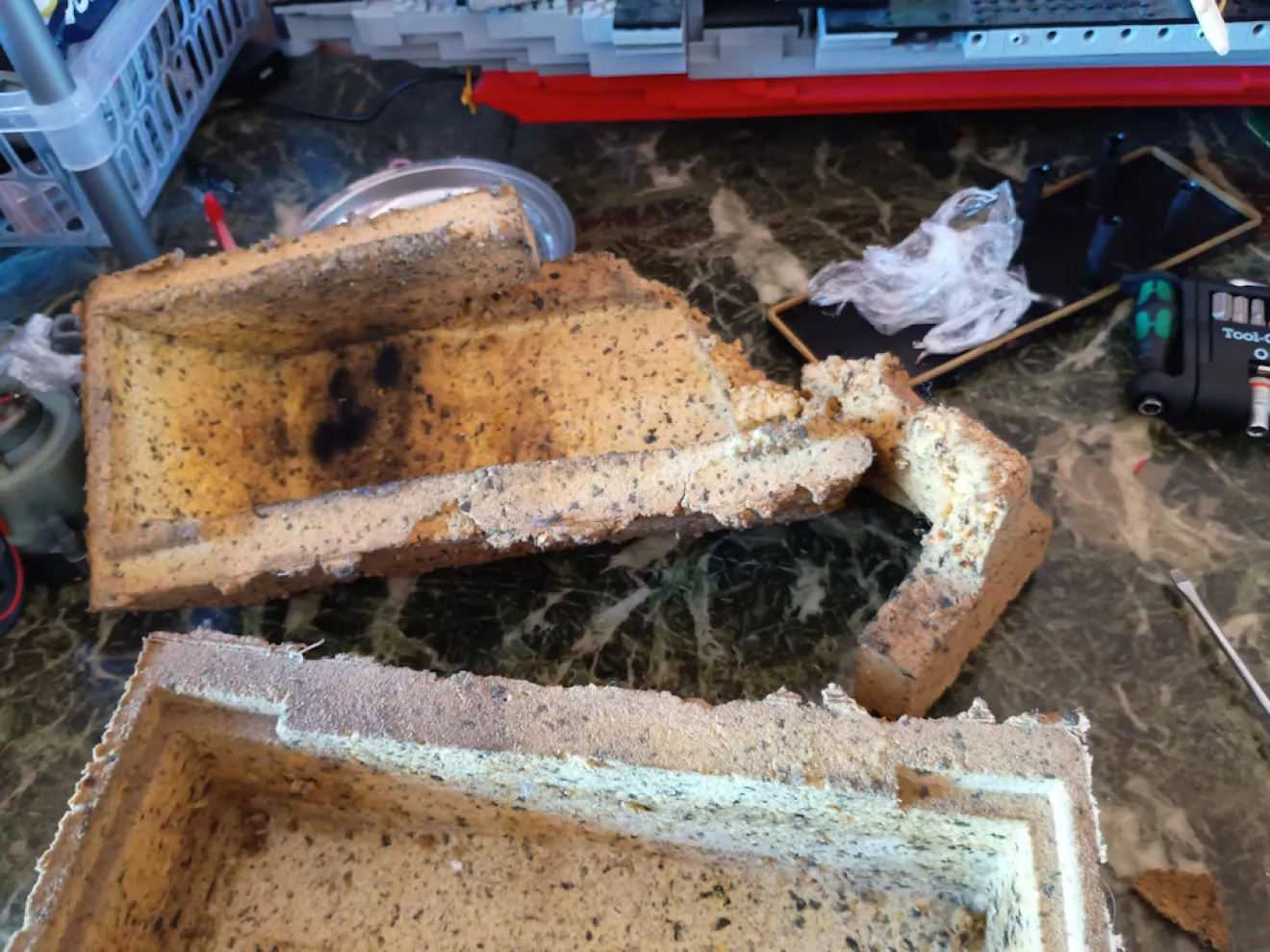

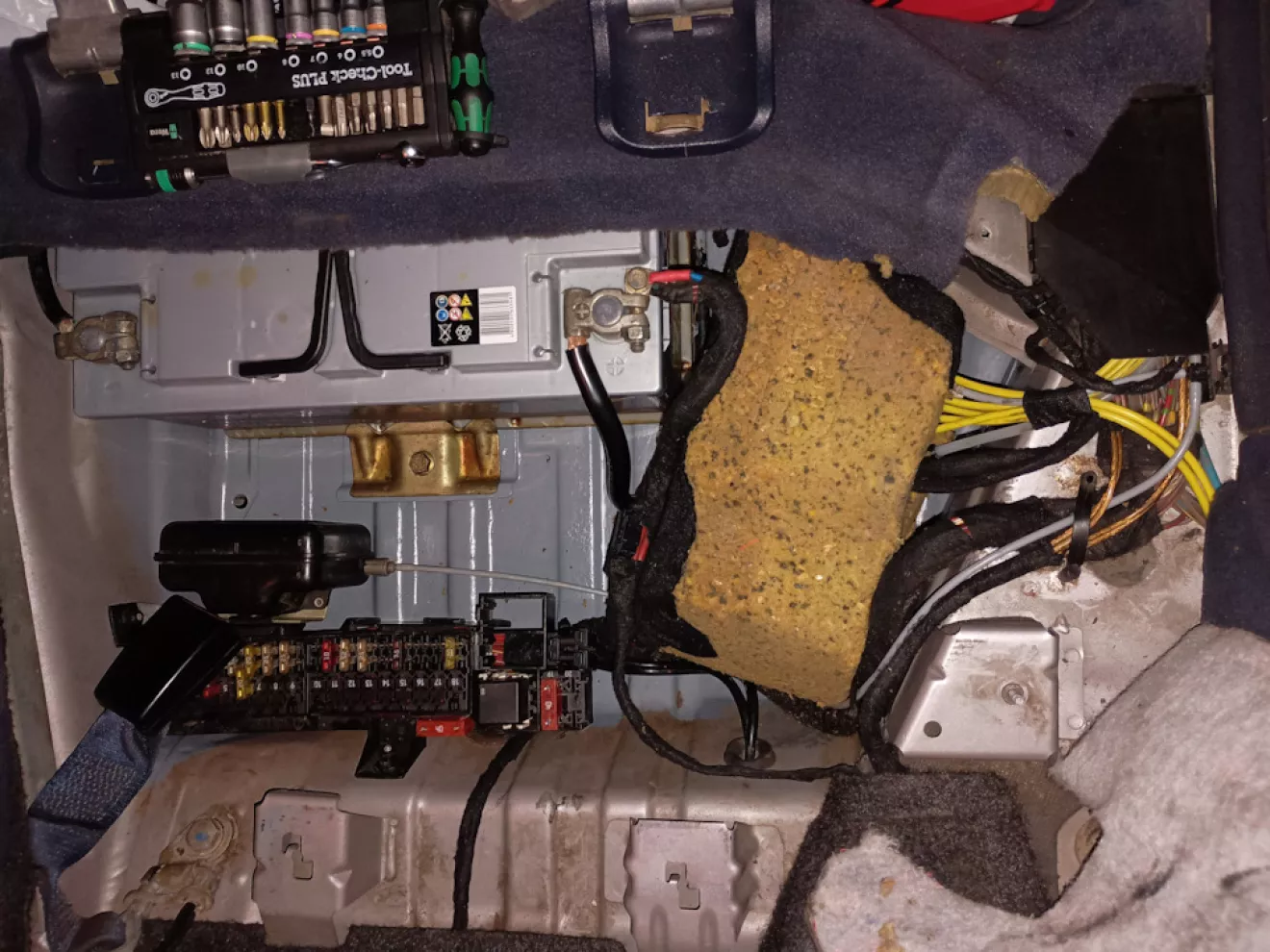

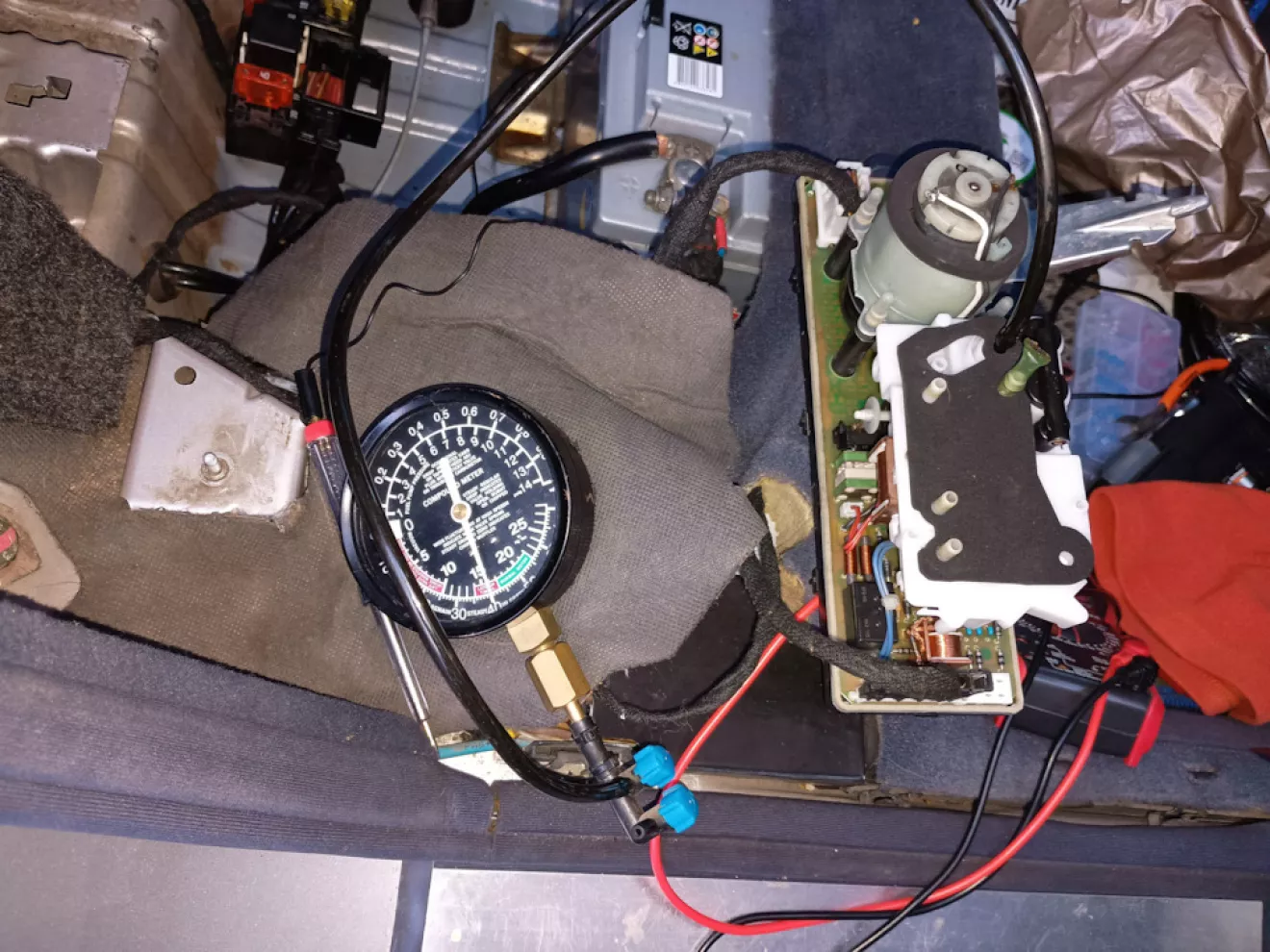

Попутно так как уже все разобрано решил обслужить блок PSE (сменить мотор с компрессором, разобраться с клапаном на климат SRU) и перемотать\перепаять проводку по человечески (перепаять скрутки от установки сигналки, а перемотать все свежей тряпочкой), а так же склеить до кучи поролоновый ящик блока PSE. Что и было все выполнено красиво и творчески))

Проблема:
на пассажирском сидении перестали работать спинка, подголовник, передний мотор сидушки вверх\вниз.
не включался комманд первый день. Ни от зажигания ни с кнопки. Ожил сам по себе. причина не установлена, но догадки имеются.

Диагностика (тернистый путь):
1.

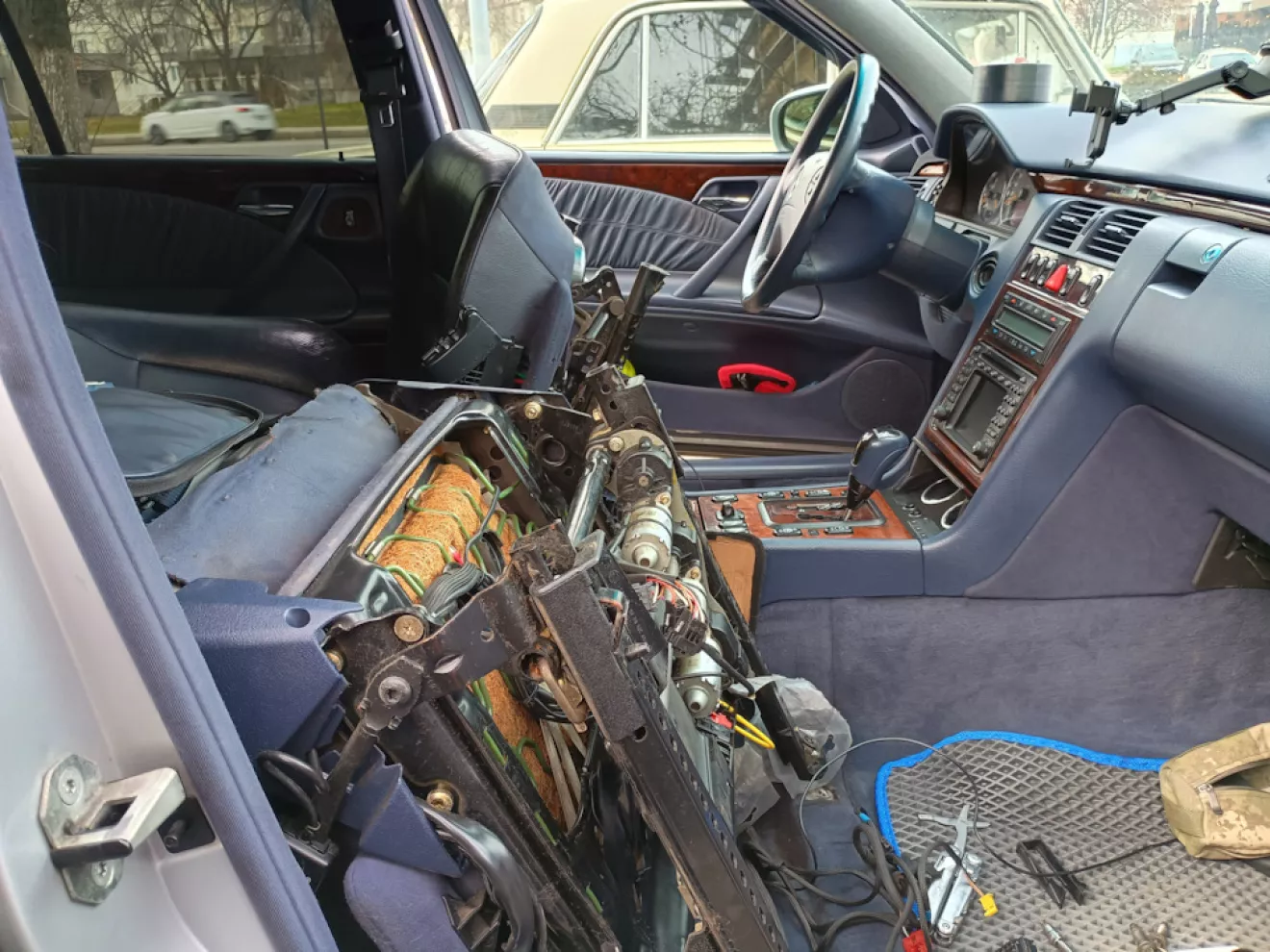

Перво наперво так как знаний об этой системе до этого было ноль)) я открутил сидение и полез изучать мат часть)
было обнаружено, что сидение управляется по CAN шине.
то есть для тех кто как и я совсем не в теме поясню. В машине есть некоторое количество блоков команды на которые идут по 2 проводам в виде сигнала. Каждый блок принимает только сигналы адресованные ему и исполняет их после чего отчитывается об этом по той же схеме.
на примере сидения это выглядит так:
вы нажимаете на правой двери кнопку опустить спинку-
блок клавиш передает блоку правой двери ваше желание (здесь соединение кучей проводов) —
блок правой двери кодирует это ваше желание и передает в общую кан шину сигнал блоку правого переднего сидения опустить спинку(сигнал идет по 2 проводам кан шины)-
блок правого переднего сидения принимает этот сигнал и уже дает напряжение на силовые выходы конкретно мотора спинки(здесь опять переходим к куче проводов).
в итоге производитель машины сэкономил огромную кучу силовых проводов для реализации всех функций.

2.

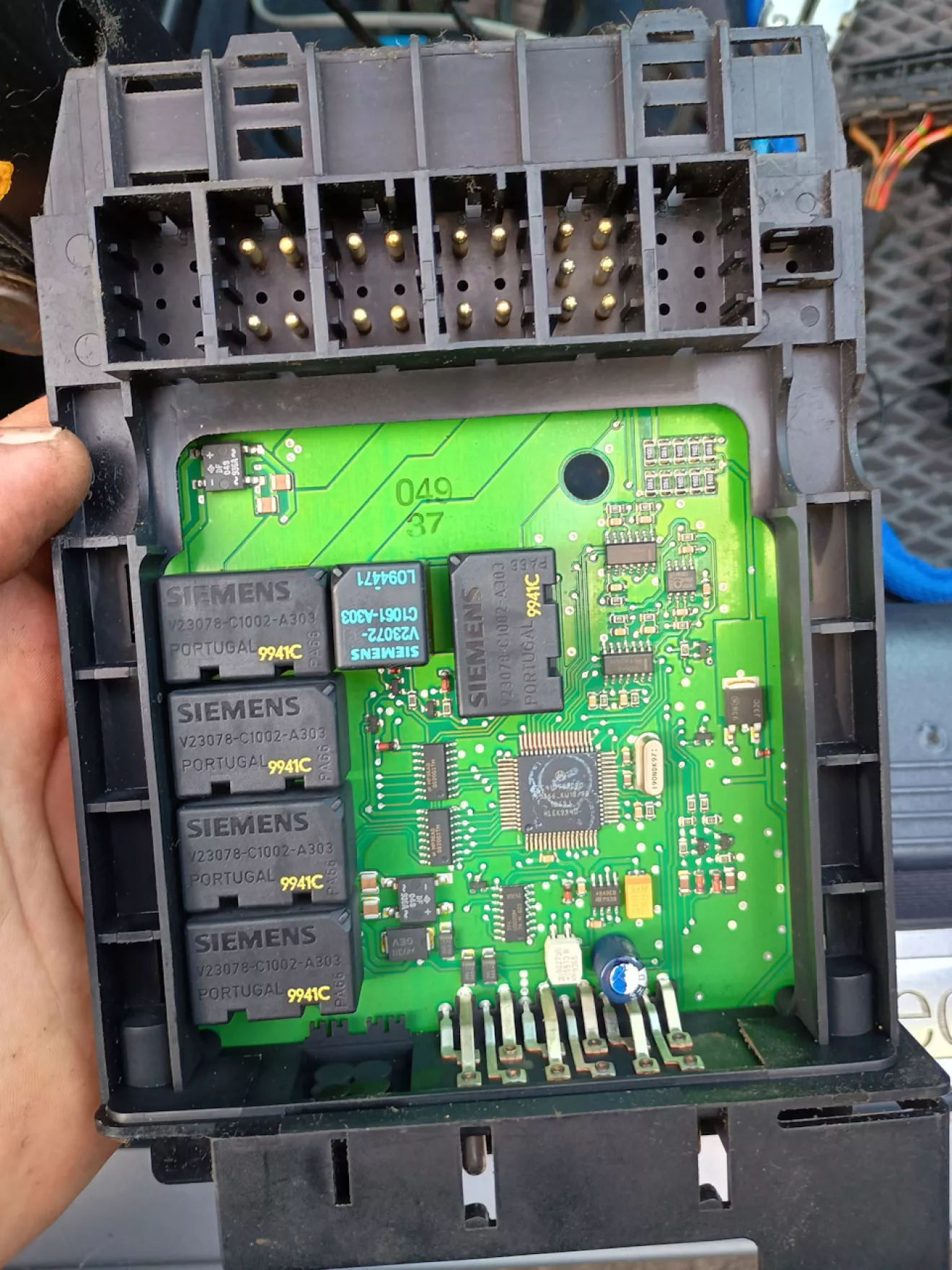

определена методом научного тыка схема работы блока сидения: управление приходит по кан шине, а выходит на 4 одинаковых 6 пиновых разъема. 3 разъема ( сидение вперед\назад, задняя часть сидушки вверх\вниз, передняя часть сидушки вверх\вниз) имеют подключенные только 4 пина( 2 силовых на моторы и 2 сигнальных я так понимаю для реализации памяти сидений) и один разъем имеет все 6 пинов ( в нем совмещён мотор спинки и мотор подголовника).

3.
при нажатии на любую кнопку пульта слышны щелчки реле в блоке сидения. но спинка и подушка не двигаются. Замеры силовой контролькой показали что на силовых выходах моторов не появляется плюс.

4.

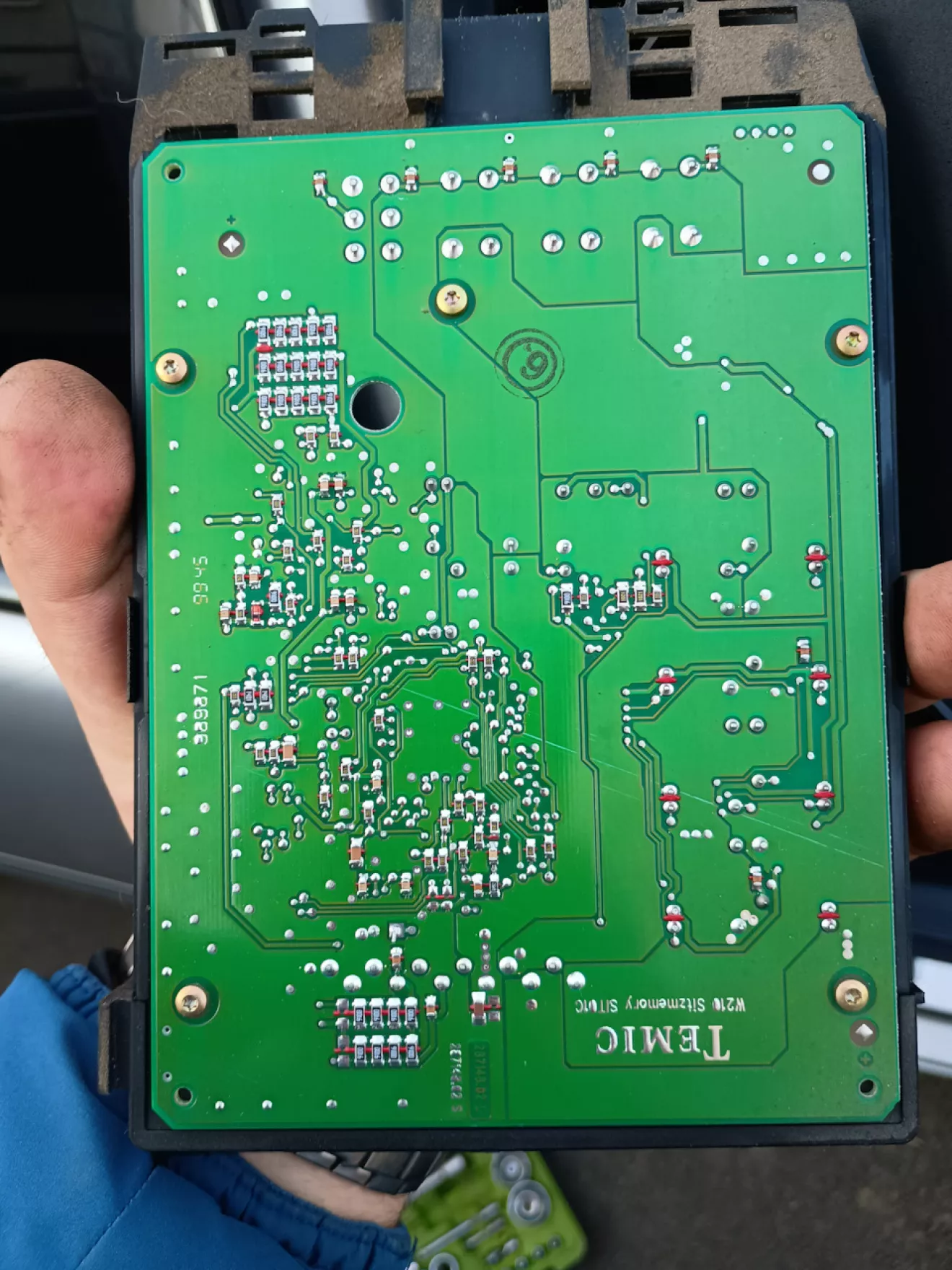

Все же кажется понятным)) разбираем сам блок в надежде увидеть что то отгоревшее.
но нет(( все на вид идеальное

5.

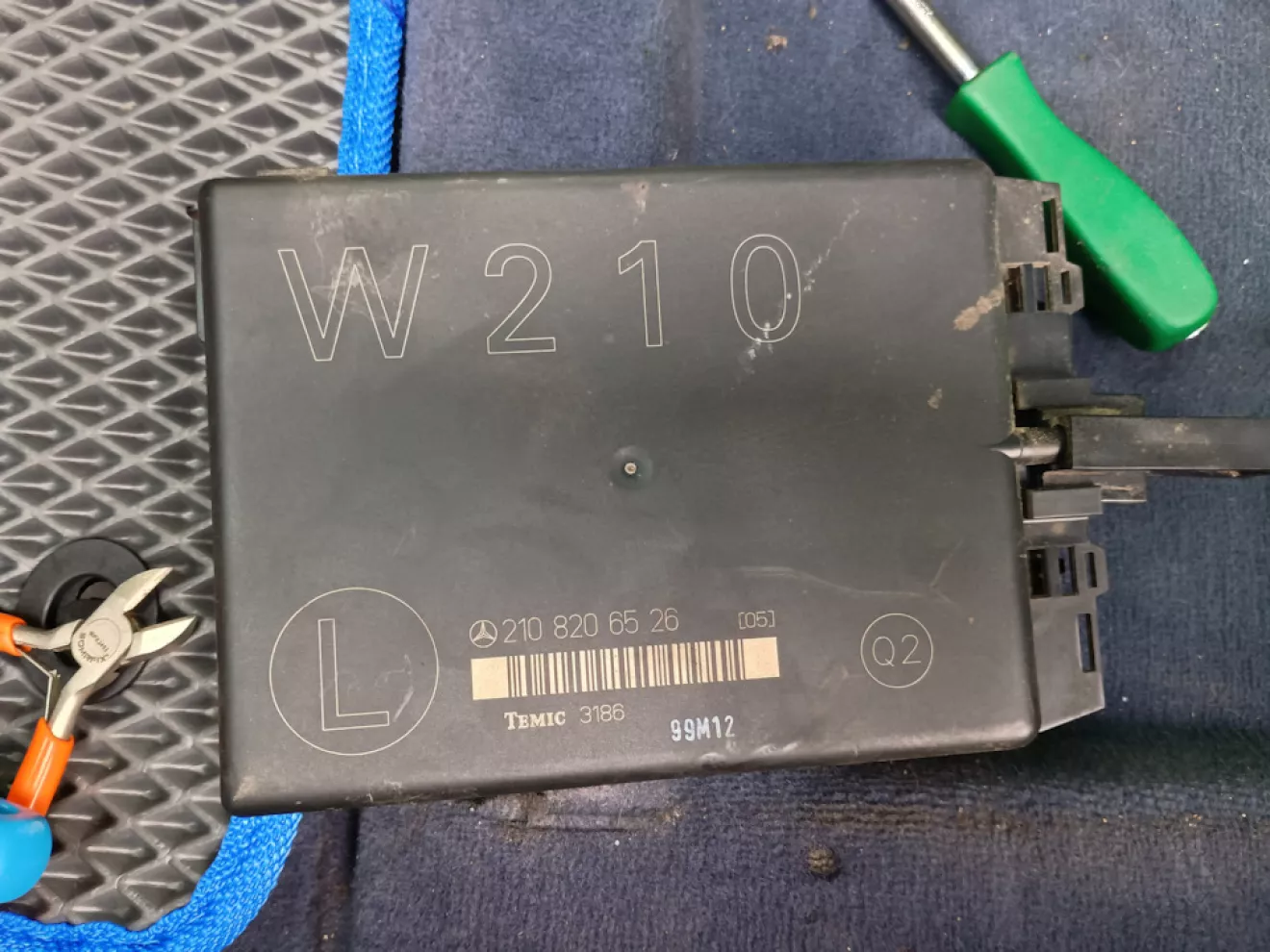

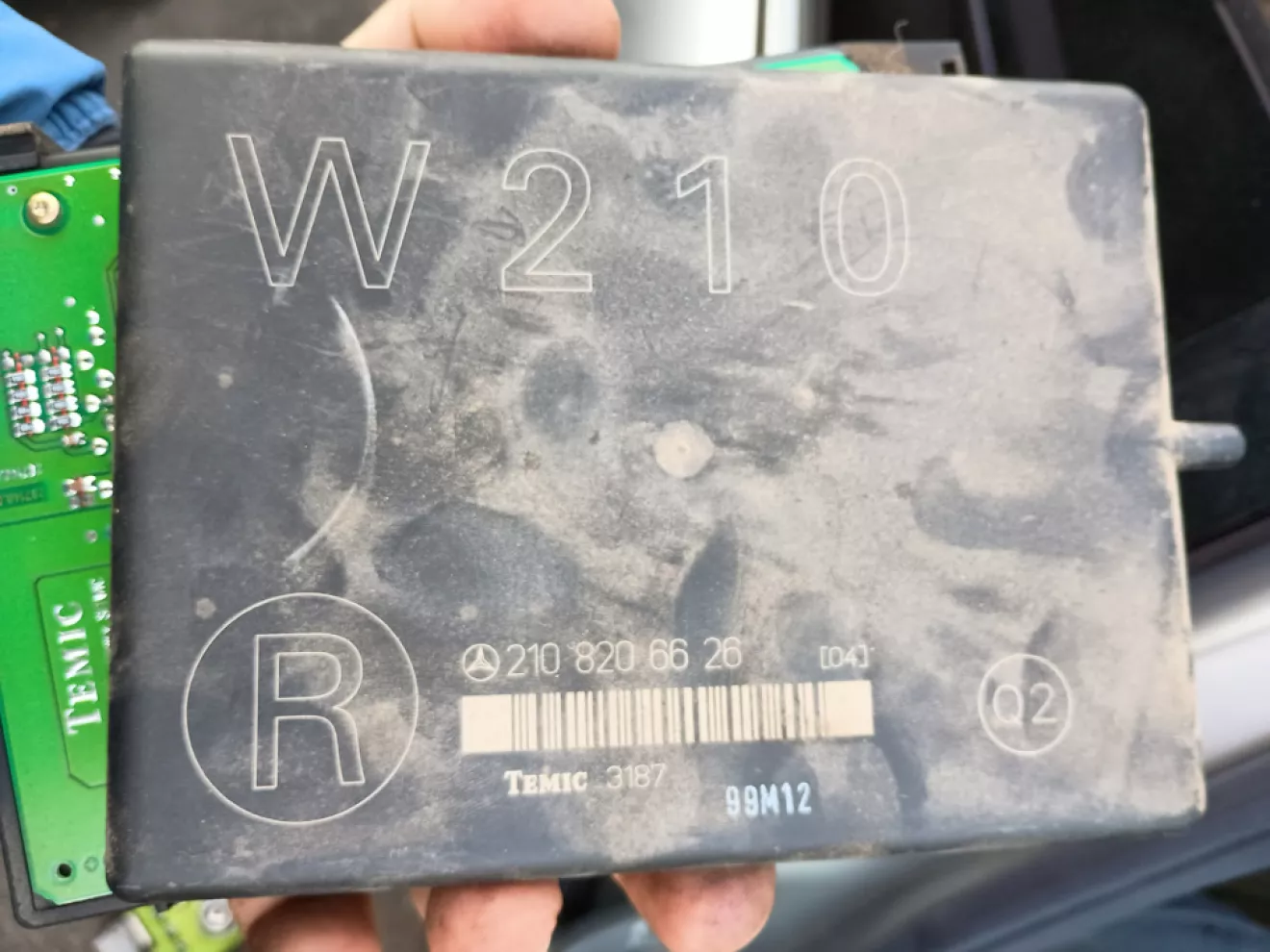

так как водительское сидение полностью работает то снимаю блок с него. они разные по номеру и количеству проводов( ведь руль и зеркала тоже через него идут) но силовые провода на входе и провода кан шины на тех же пинах что и на левом блоке. силовые выходы на моторы абсолютно идентичны.

6.
блок кнопок в двери и блок сидения завязаны между собой. то есть теперь я управлял с левой двери правым сидением.
это говорит сразу о не скольких вещах
— таки я прав и управление идет по кан шине
-сама шина кан (по крайней мере частично) рабочая, раз есть связь между левой дверью и правым сидением

НО вот то что сидение все так же несправно как и раньше для меня стало тупиком(
Мы имеем другой блок кнопок + другой блок сидения и результат ровно тот же. Как так то?
Так несправны сами моторы скажете вы. И я с вами соглашусь))

7. Так как силовые выходы с блока сидений одинаковы я просто переткнул передний мотор сидушки на выход впед\назад и о чудо)) все работает. при нажатии кнопки вперед\назад срабатывает перед сидушки вверх\вниз.
Короче тест показал что моторы рабочие.

Чего делать непонятно:((

так как я люблю смотреть оживление мертвецов на всем известном канале ютуба я уже пару месяцев как заказал себе простенький осциллограф с алика ZOYI zt-703s и кучу проводов и всякой хрени к нему)) но вот он пока на стадии изучения. Но проблема то явно с кан шиной. Значит есть на чем учится)

продолжение в следующей части)
