Заміна радарів Side Assist з 3q0 на 2q0

З заводу у мене встановлені радари Side Assist від Bosch з номерами 3Q0907566G (мастер) та

3Q0907567G (слейв). Не скажу, що у мене були якісь проблеми чи зауваження по роботі цих радарів, вони нормально працювали, єдине, що спрацьовували якось зарано. Поштовхом до заміни слугувало не стільки бажання апгрейду, скільки пошук рішення з помилками klr. Обговорення проблеми ТУТ. Одним із варіантів вирішення є оновлення блоку 19 (Gateway) з 3Q0907530AA до як мінімум 3Q0907530AG, але проблема такого оновлення в тому, що буде помилка по радарам Side Assist так як для них АА це максимум. Тому вирішив замінити. Сама заміна не дуже складна, для цього потрібно мати самі радари

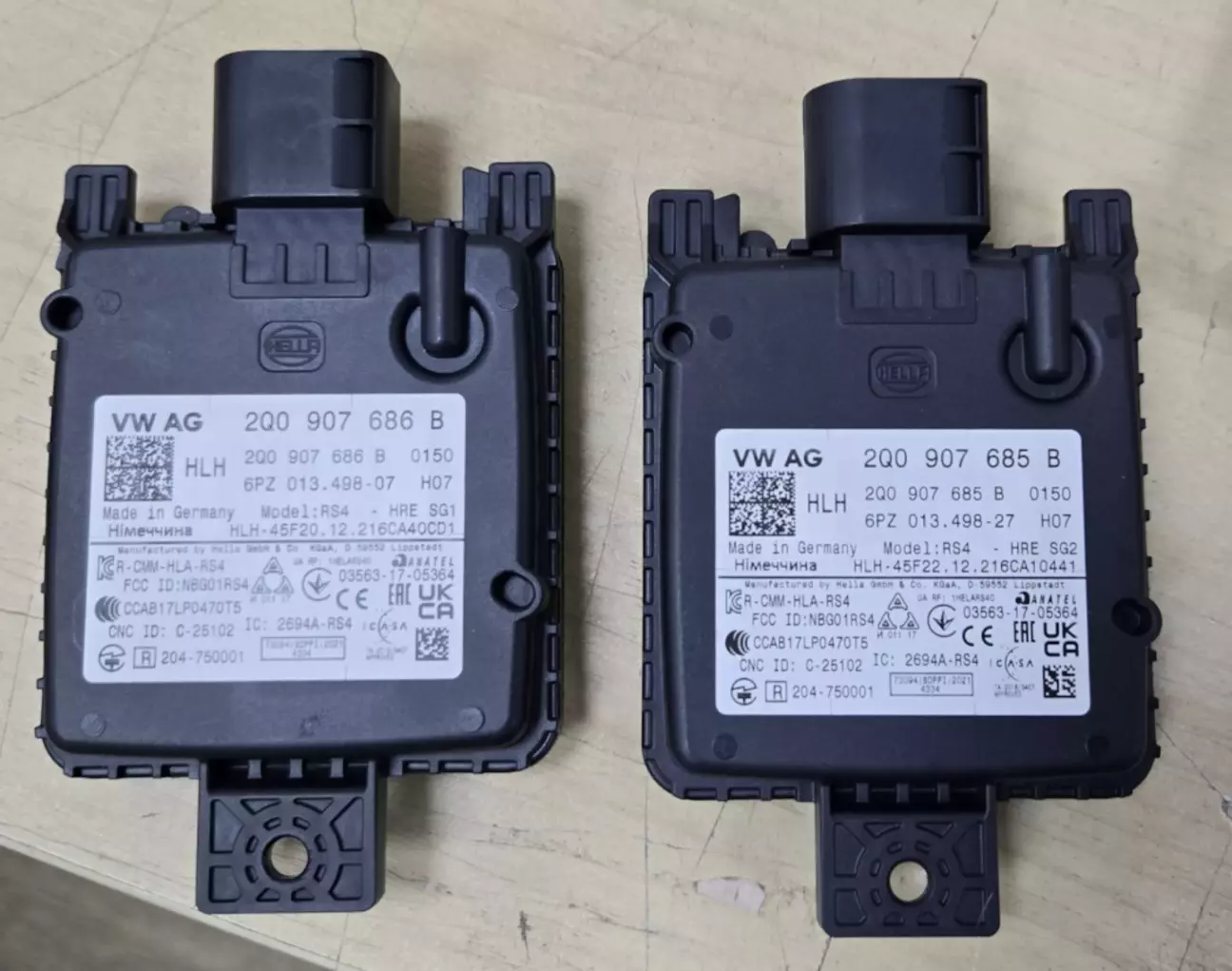

2Q0907686B (Master) та 2Q0907685B (Slave від Hella. Радари бажано саме з буквою В в кінці, тому що починаючи від С вони мають захист компонентів, а зняти його в наш час ой как не дешево.

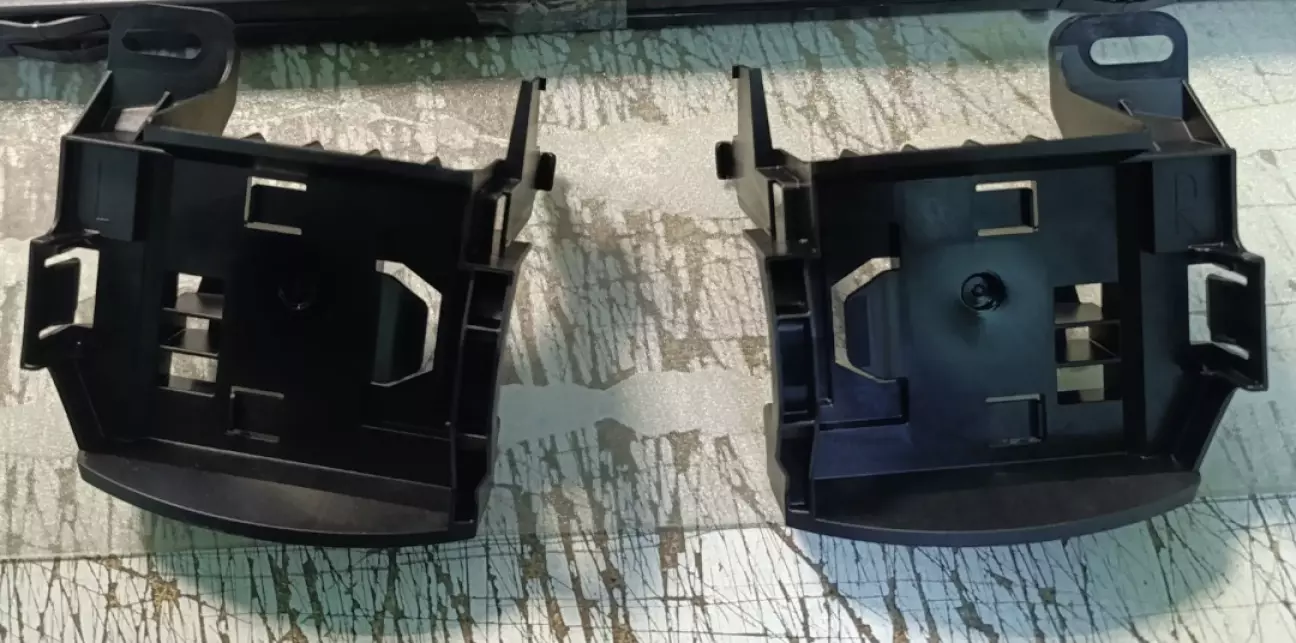

кронштейни 3G0907455A, 3G0907456A

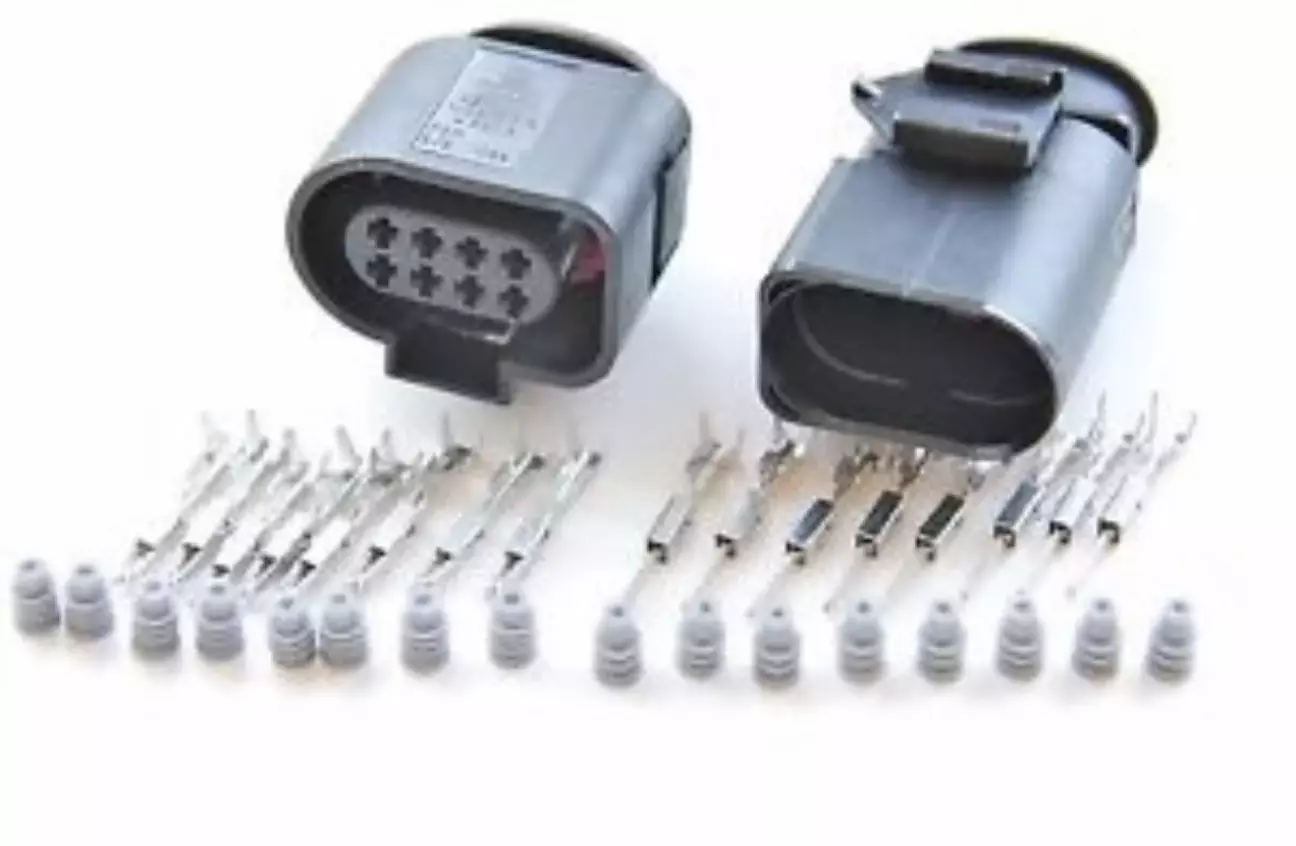

розʼєми 1J0973714 2шт з пінами

(піни розʼємів 3q0 та 2q0 різні). Також потрібно 4 заглушки в незайняті отвори розʼємів.

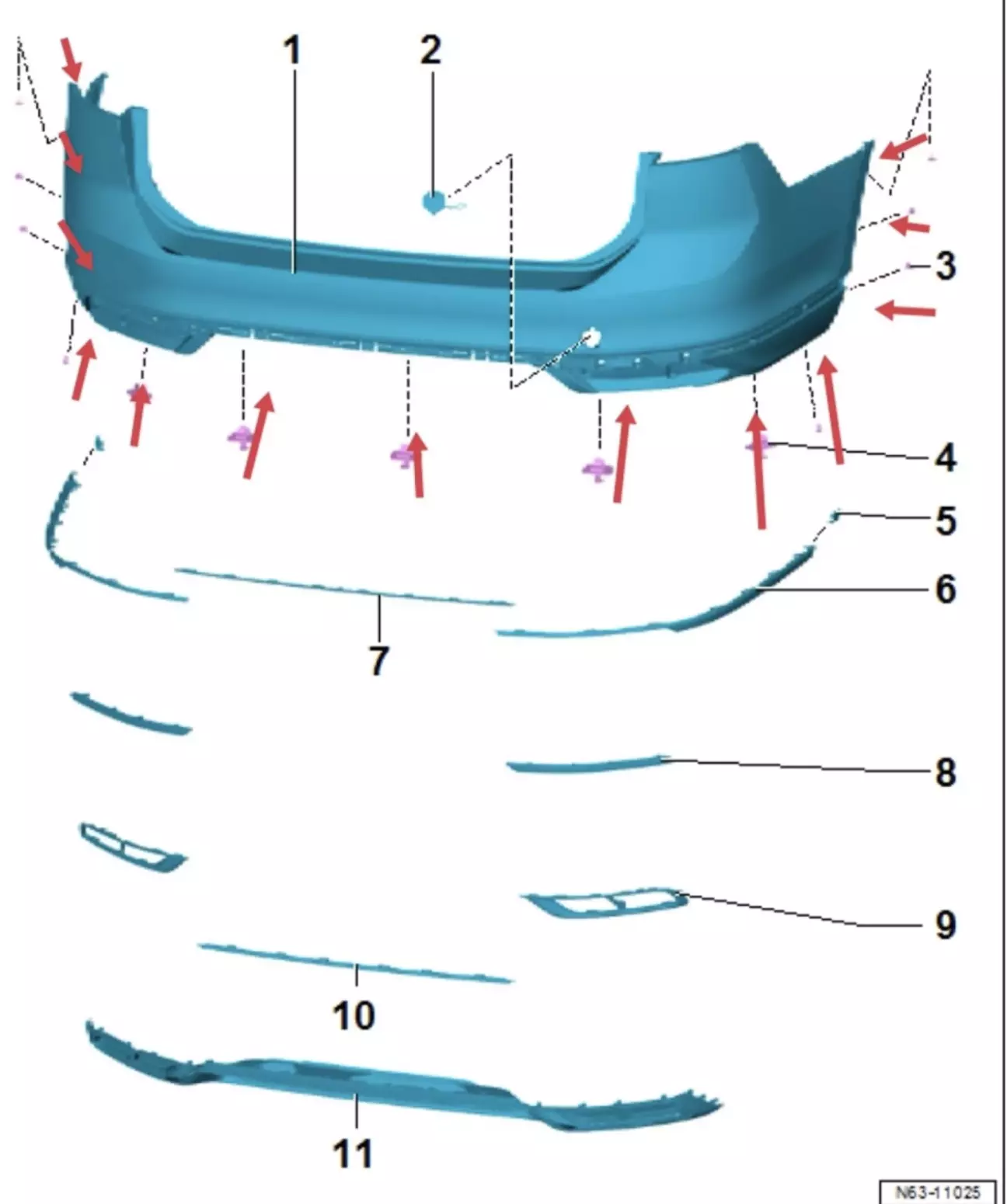

Для початку потрібно скинути бампер

Потім демонтуємо радари 3q0 з кронштейнами та встановлюємо радари 2q0 з кронштейнами. Радар 2Q0907686B ставимо справа.

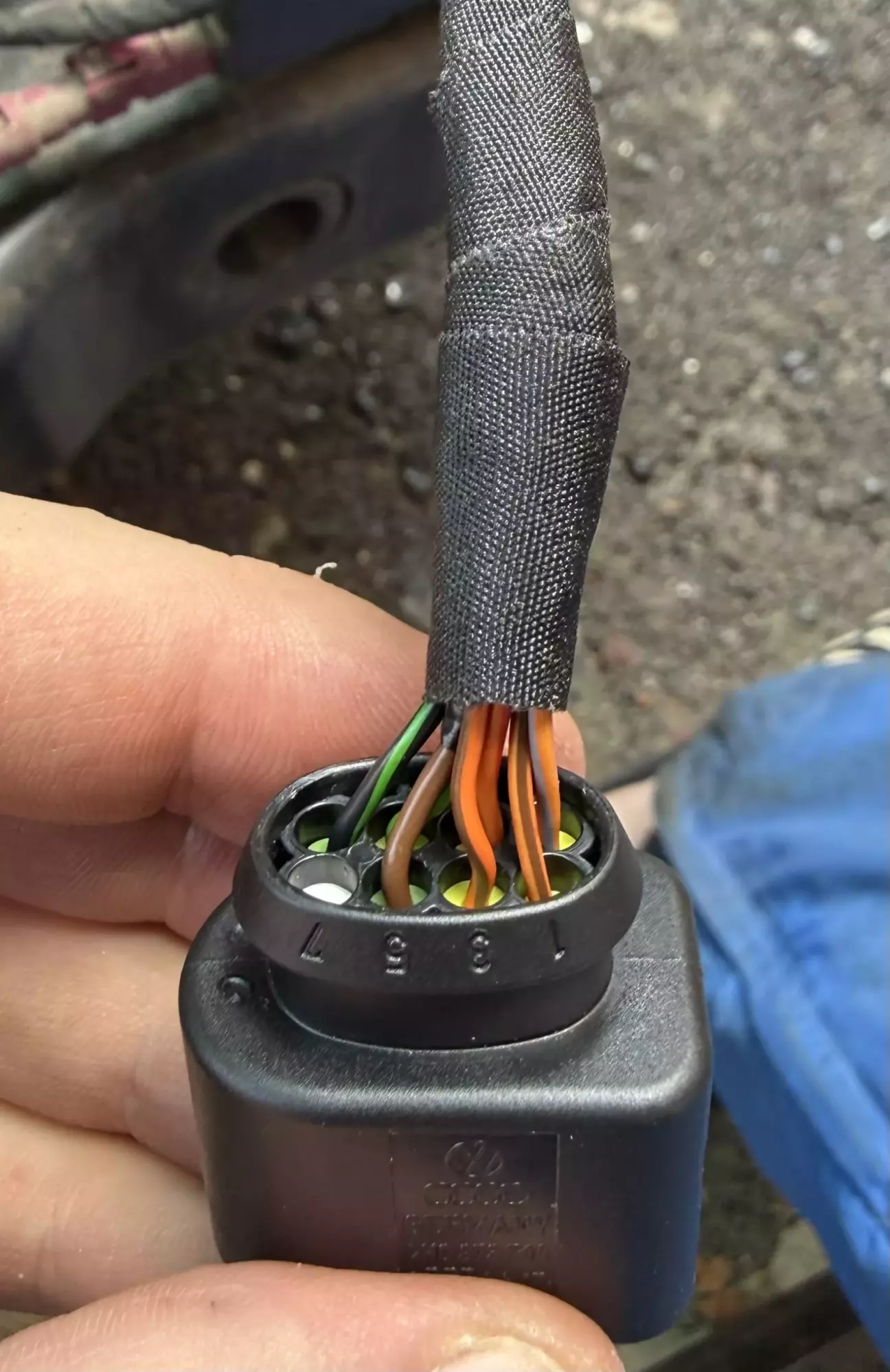

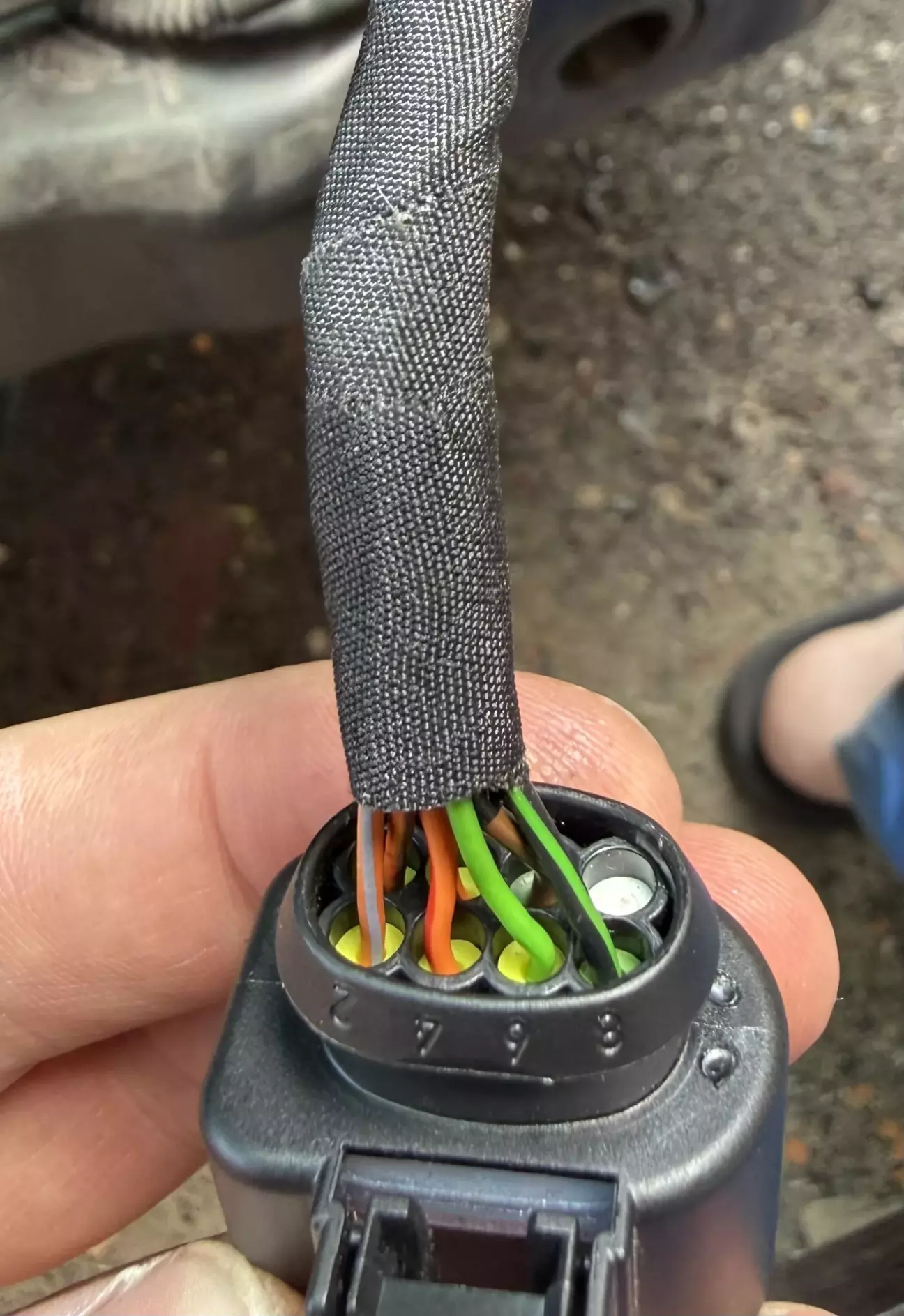

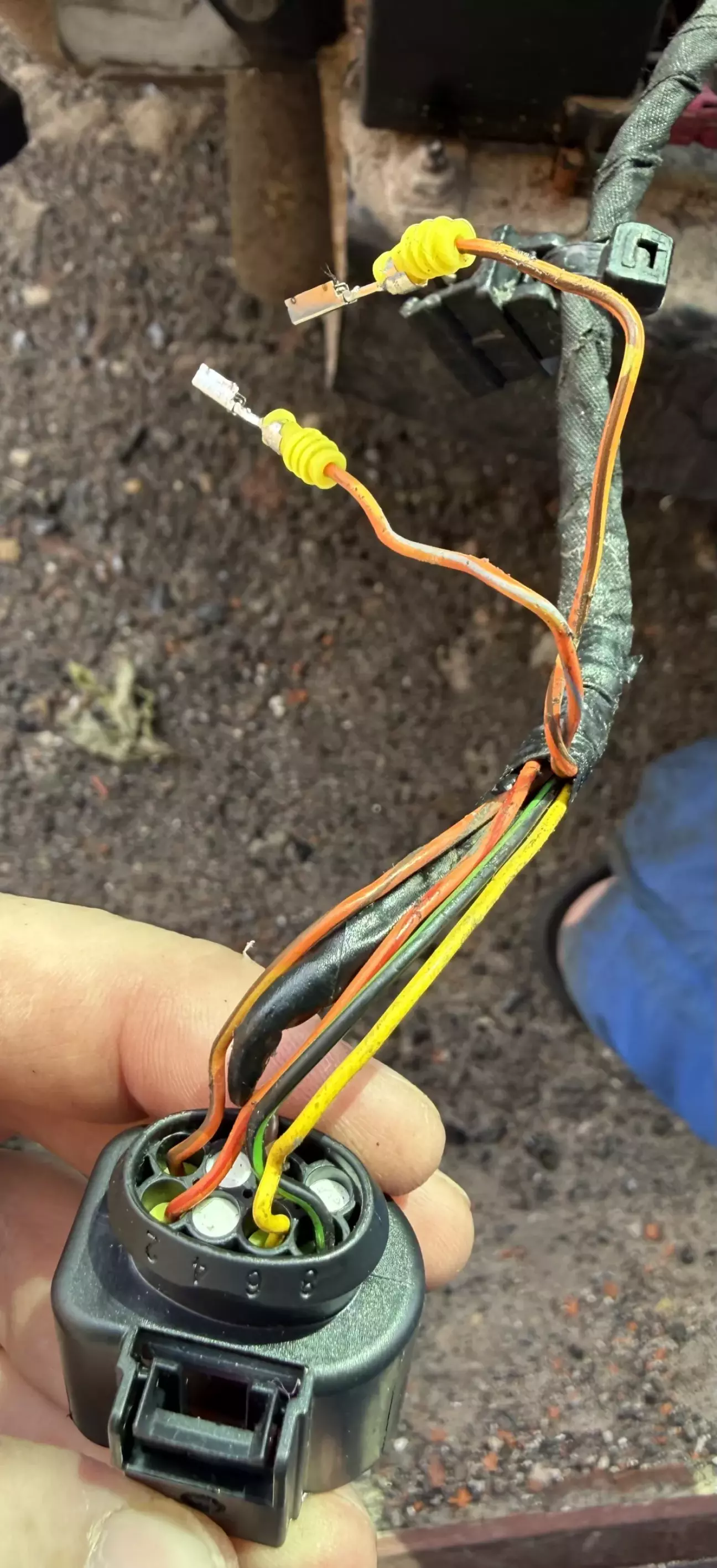

Далі проводка. Розпіновка розʼємів, схема підключення та логіка роботи радарів 3q0 та 2q0 різна. Радари 3q0 напрами підключені по кан до гейтвея та також мають зʼєднання по кан між собою і відповідно в переліку обладнання є обидва радари. Також обидва радари мають сигнальний плюс і мініс як зʼєднуються з лед лампами в кришках дзеркал. В радарах 2q0 зʼєднання з гейтвеєм має лише правий радар 686В, лівий 685В підключений до нього по кан. Також до лед в кришках йде тільки сигнальний плюс, а от мінус від лед з кришок просто підключається до мінуса який йде на підключення радарів. Ну і в переліку обладнання буде тільки один радар.

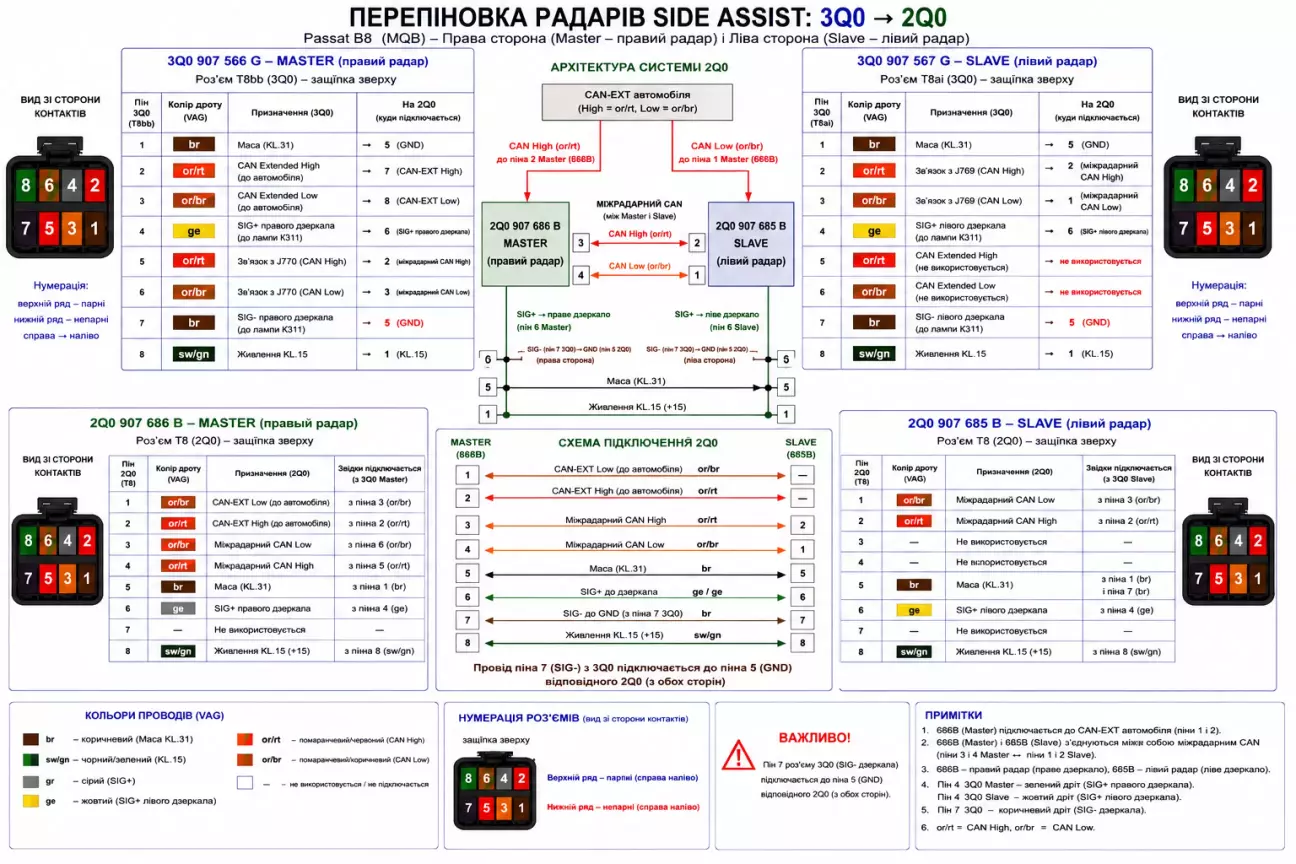

Накидав схемку виходячі з кольорів проводів мого пассата

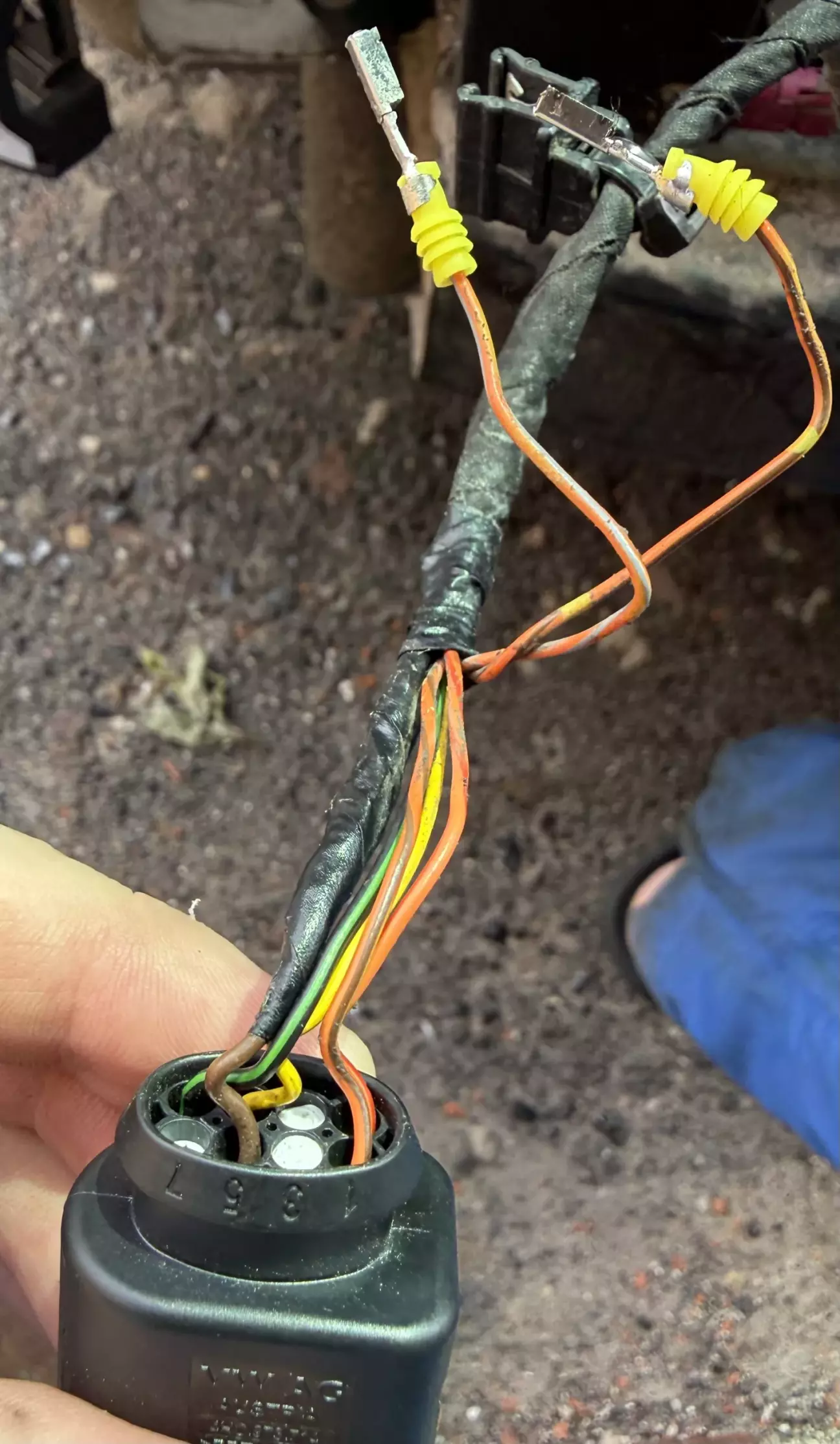

По факту у нас лишаються не задіяними 2 проводи кан шини, які йшли від лівого радара 3q0 до гейтвея, їх я просто заізолював.

Коли все підключено переходимо до програмної частини. Радари я брав не нові, вони мали прошивку версії 0150 та параметрію, але параметрія не від пасата, тому заливаємо необхідну параметрію. Якщо комусь буде треба прошивка або файл параметрії звертайтесь закину. В кодуваннях прибрав лише фаркоп, якого в мене нема. Також не забуваємо прибрати в гейтвеї з переліку обладнання старий радар. Якщо все працює, закидуємо бампер на місце. Калібрувати радари не треба, вони мають динамічну калібровку.
