Реанімація бокового дзеркала

Усім вітання :)

В кожного свої вподобання, а мені дуже зручно коли є автоматичне складання бокових дзеркал при замиканні авто (паркуючись на вузьких вуличках міста вища ймовірність, що повернувшись до авто ніхто з інших кермувальників не вирішить його зачепити 🤭). Мені то зручно, а от механізму складання правого бокового дзеркала поступово ставало не дуже зручно і аж до моменту, коли прям ну взагалі не було бажання складатись. Попередньо розуміючи влаштування механізму, варіантів не багато - знімаю дзеркало і несу його додому розбирати. З демонтажем все просто: знімаємо карту дверей, витягуємо розʼєм з проводкою дзеркала, відкручуємо 3 болти на Т30 і відігнувши молдінг, виймається все дзеркало в зборі.
Все починалось в розборі дуже просто, відщолкується спершу саме дзеркало

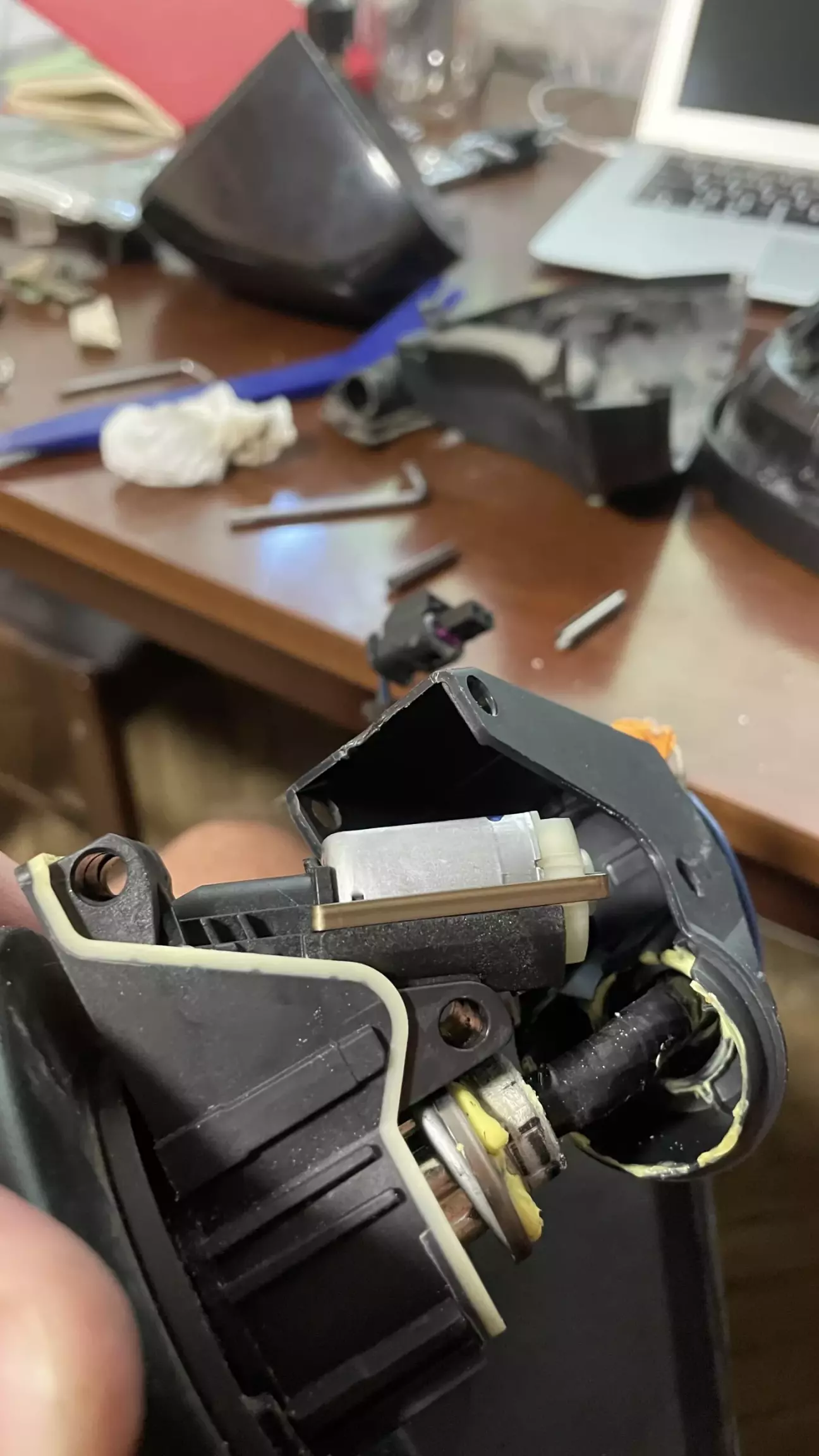

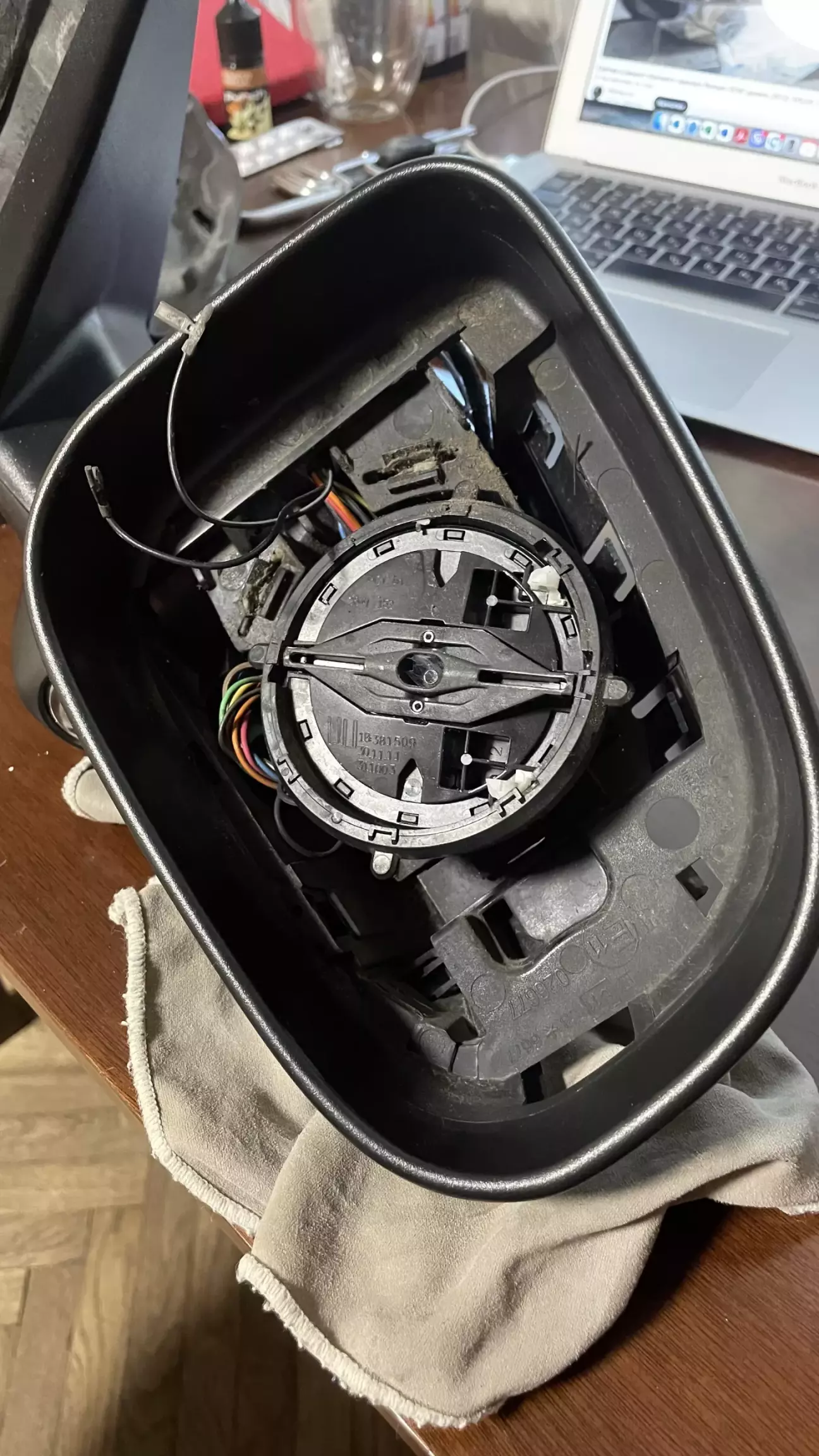

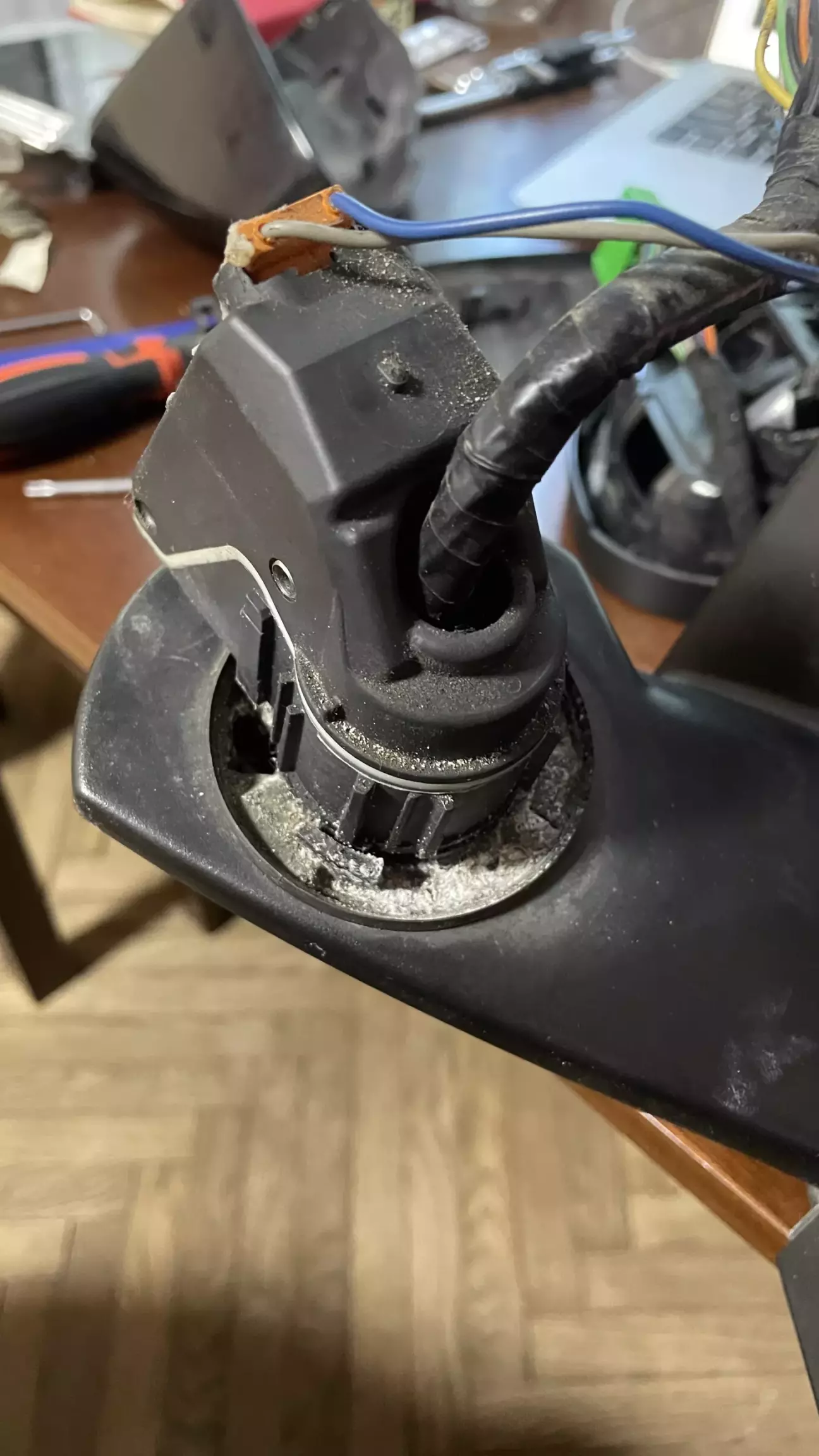

Далі знімається задня верхня кришка дзеркала... і тут приходить розуміння, що це ж Вольво, де пластикові деталі кріпляться між собою на защіпках і розімкнути можливо при зусиллі "от-от зламаю зараз" і все це на пластику віком в 14 років 😆 Так от задня кришка ще легенько знімається..., а за нею і повторювач повороту. Далі відкручується шуруп Т10 яким кріпиться механізм регулювання нахилу і з защіпок його треба витягнути (при цьому нічого зайвого не поламавши 😃). Потім якимось чудом розмікнути з защіпок передню частину від нижньої... і тут вже почались для мене складнощі, бо ніхера там не просто так можна все розʼєднати. Помучившись, отримаємо доступ до ще двох шурупів Т10, яким основний каркас корпусу дзеркала кріпиться до нижньої несучої частини і отримуємо доступ до корпусу механізму складання дзеркала

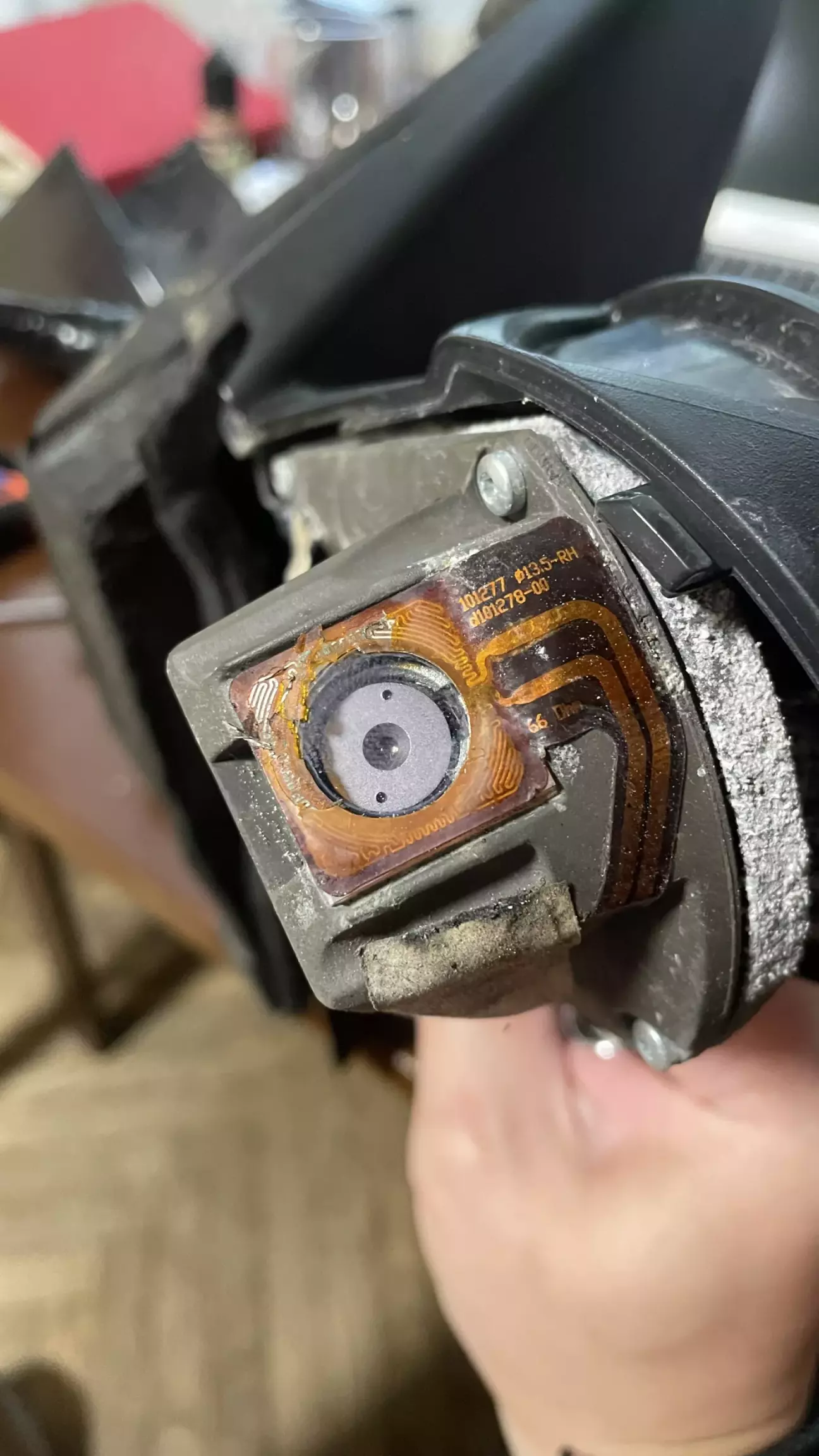

І тут ступор, як його розкрити. І помилка, яку я зробив для вирішення десь в наступному дописі 😂 Знімаю кришку камери BLIS і та-да-м - там "скарб", скарб у вигляді згнивших доріжок підігріву камери BLIS (так ось чому під час дощів міг ловити помилку по BLIS)

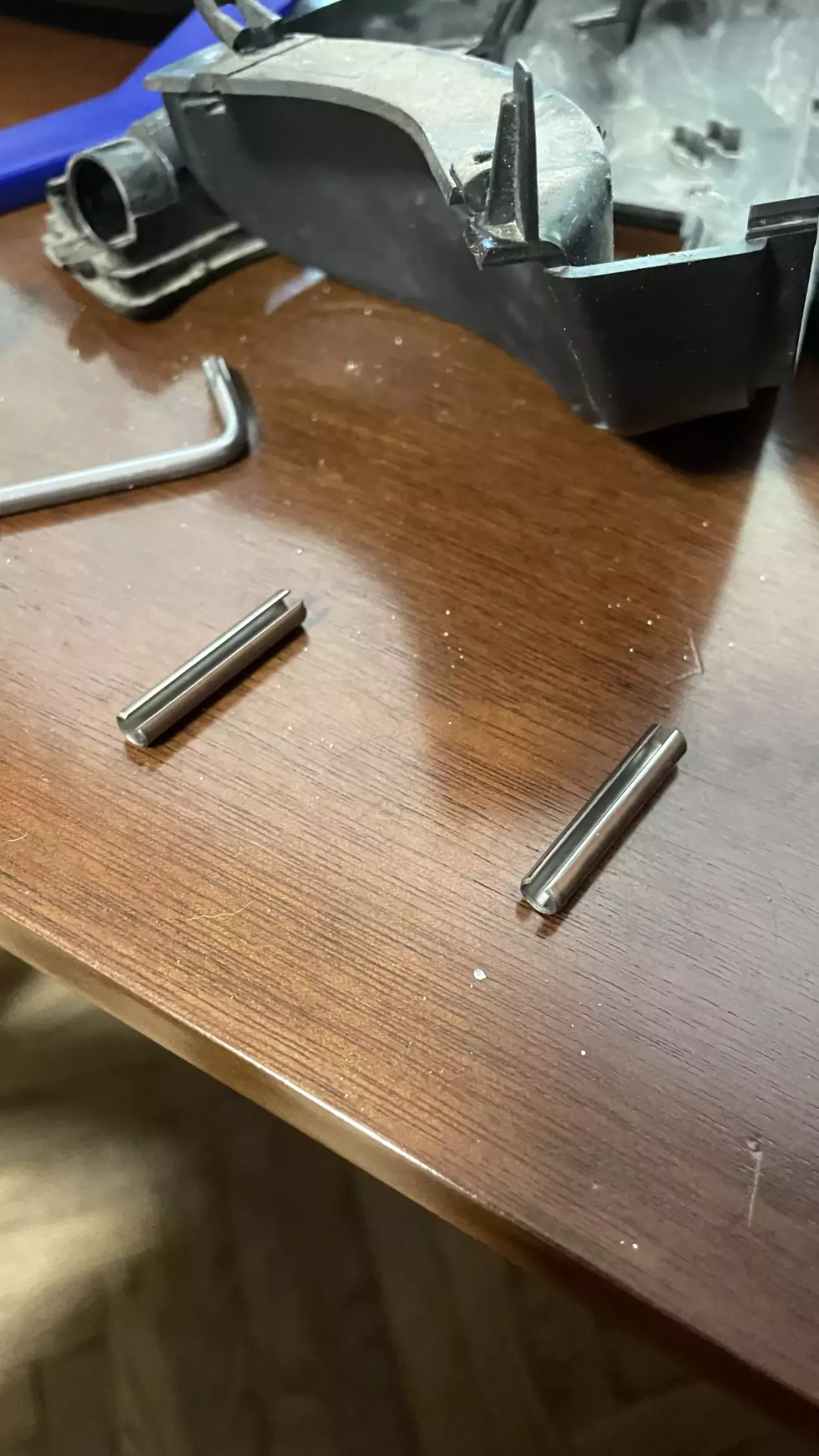

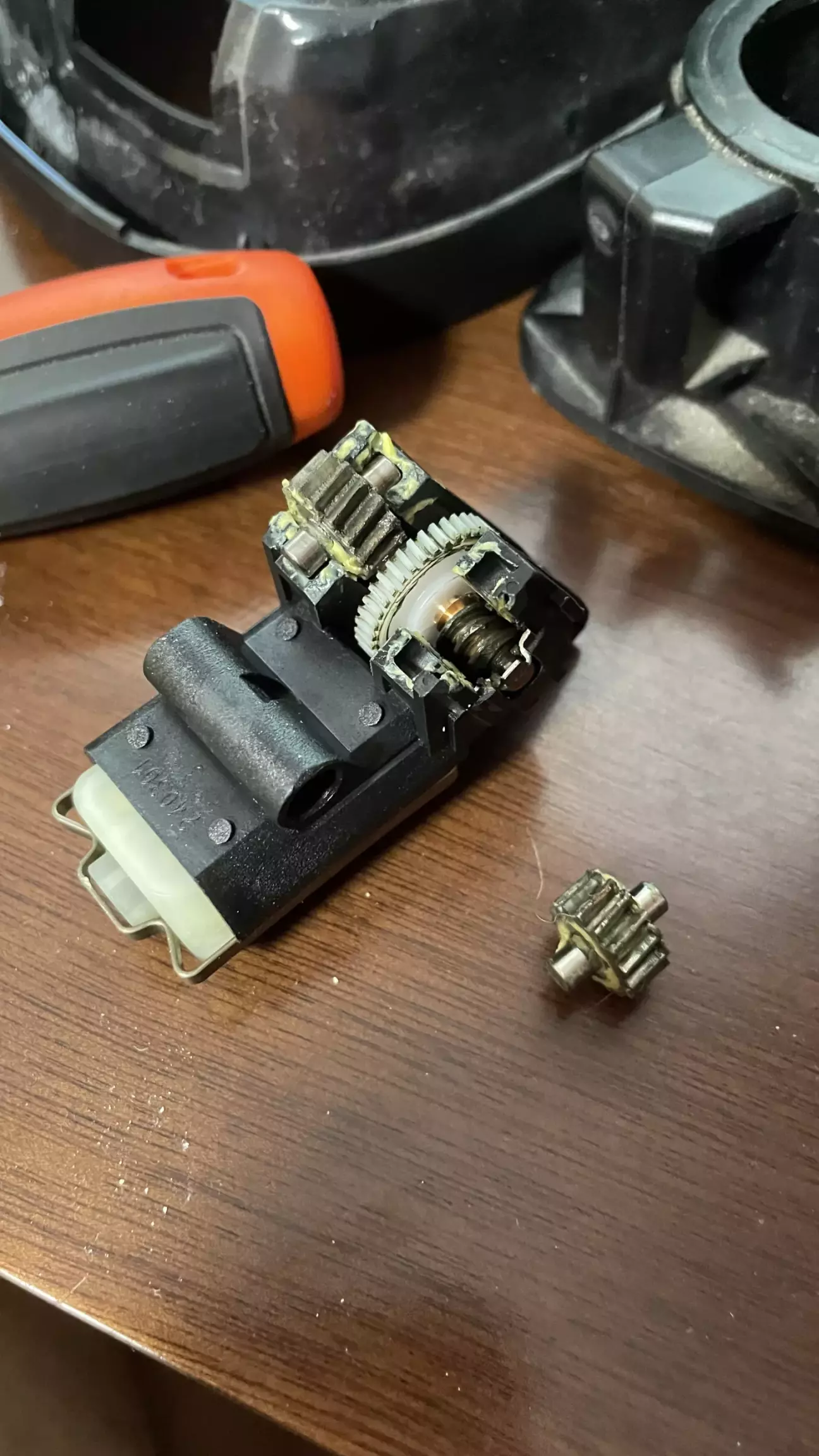

Відкрутив я той блок BLIS, повезло що шурупи Т20 там виявились живими, проте нічого такого там, щоб допомогло відкрити корпус механізму складання - не було. Однак, якщо глянути на цей корпус, то якраз в тих місцях де були ті сами шурупи Т10 закручені є якісь металеві шплінти, витягую їх і все - корпус відкритий і є доступ до усього цього механізму, який складається з бронзового червяка на моторчику, що крутить пластикову шестерню, що знаходиться на валу з розміщеними на ньому ще двох бронзових червяків, які в свою чергу переміщаються по ще одній бронзовій шестерні на корпусі дзеркала і таким чином отримуємо складання/відкривання дзеркала 🤓

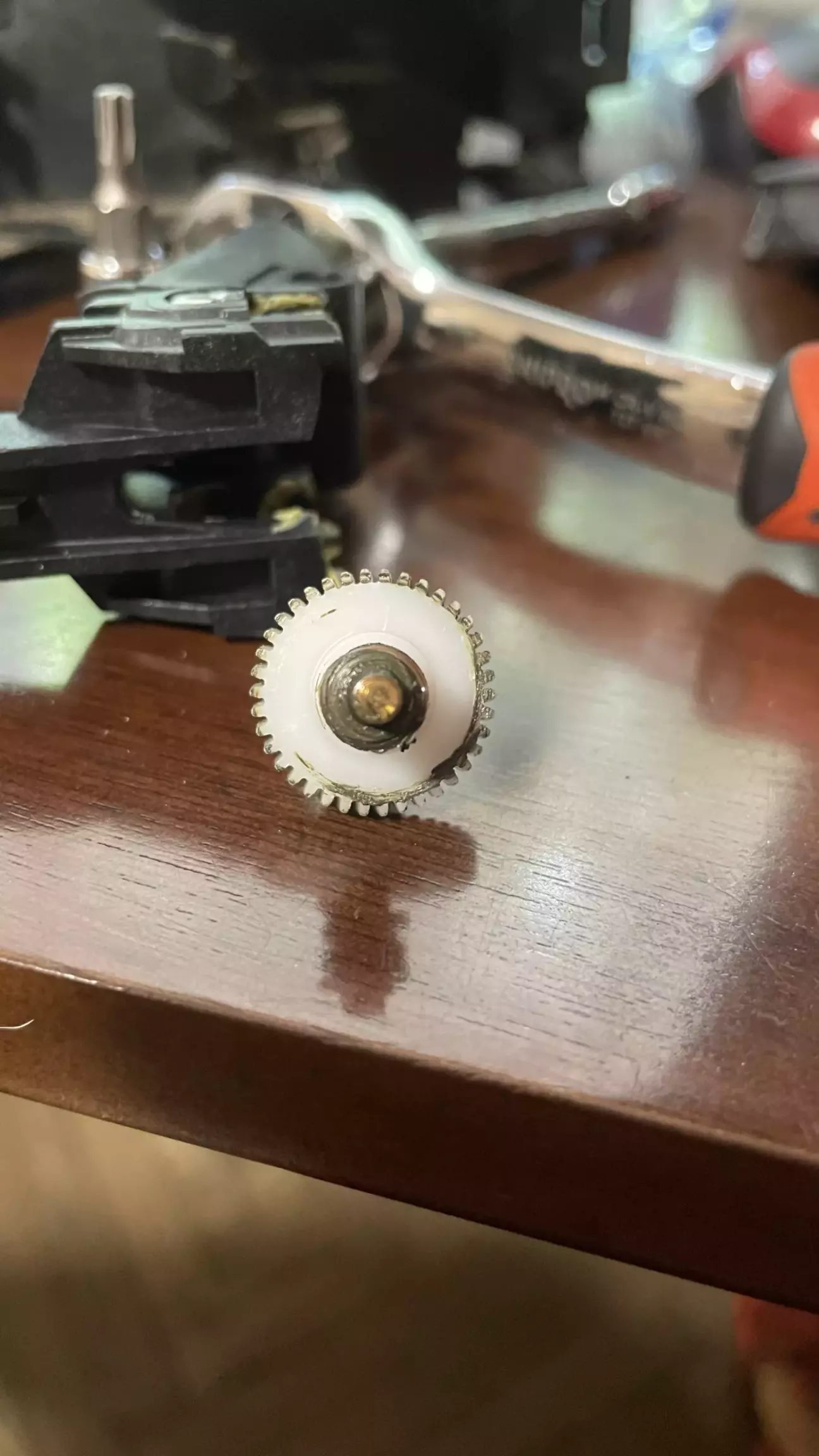

І де ж була проблема... вірно, в пластиковій шестерні. Можливо на фото не дуже помітно, але одна половина шестерні з помітним зносом зубів, вони вже підтерті. І якраз в момент коли дзеркалу треба було скластись, десь відбувалось "пробуксовка" через що дзеркало і не завжди складалось

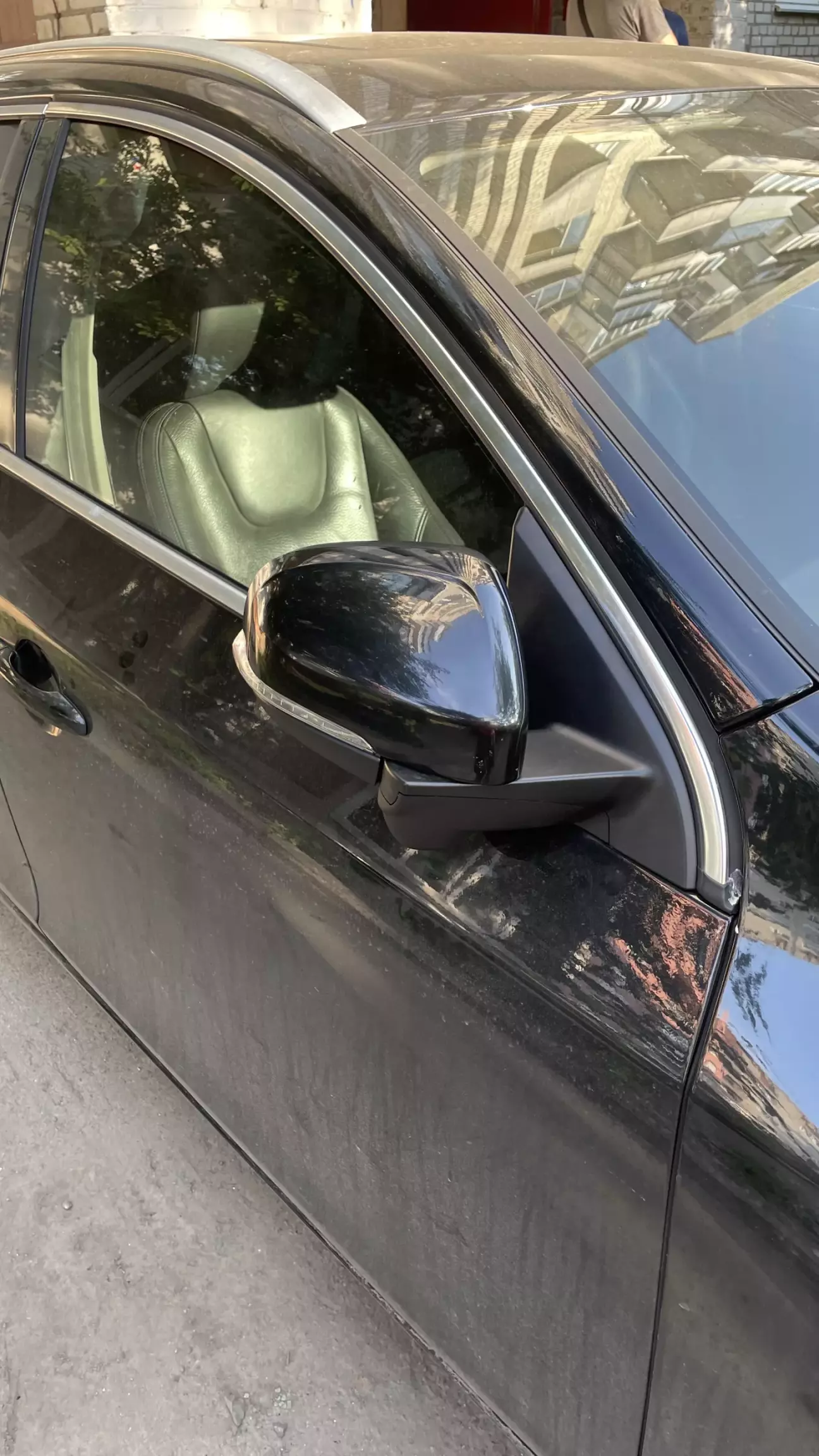

Що зроблено? А все просто, просто розвернув на 180 градусів шестерню, таким чином ще живі зубці шестерні тепер прилягатимуть до червяка і відповідно появилась надія, що все буде працювати. Збираю корпус цього механізму, підключаю проводку до розʼєму в двері авто, декілька раз перевіряю чи готовий безвідмовно працювати механіз складання... і тести показали що можна йти збирати все взад 🤠 Зборка теж була з танцями, на етапі збирання передньої та нижньої кришки з одночасним зʼєднанням з каркасом і закручуванням тих Т10 шурупів. Бля, це було не просто з урахуванням що не було бажання щось з кріплень поламати 😅 Далі все просто, в зворотньому напрямку збирається все в одну деталь і монтується на авто

Як довго проживе - час покаже... але те, що ще раз прийдеться знімати для заміни підігріву камери BLIS - це точно. Якщо комусь треба буде, то ось артикули цих підігрівів:

31385994 - лівий

31385995 - правий

Ну і орієнтовна ціна їх в межах 3000.00 грн з очікуванням в 4-6 тижнів.
