Установка StarLine A93 GSM своими руками)))

На годовщину отношений предложил девушке на выбор:
1. Колечко красивое золотое

2. Сигналку с автозаводом, StarLine A93 GSM,

Девушка выбрала второй вариант.

Она как опытный автолюбитель, которая не раз чистила лёд и снег в студёную зимнюю пору, отдала предпочтение комфорту, а не ювелирному изделию.

Сейчас делаю подготовительные работы, изучаю теорию, так как в сети нет инсталляции с картинками, и машина Мазда дизельная, это такой себе гибрид Форда Фокуса 2 и Мазды 3 в плане коммуникаций.

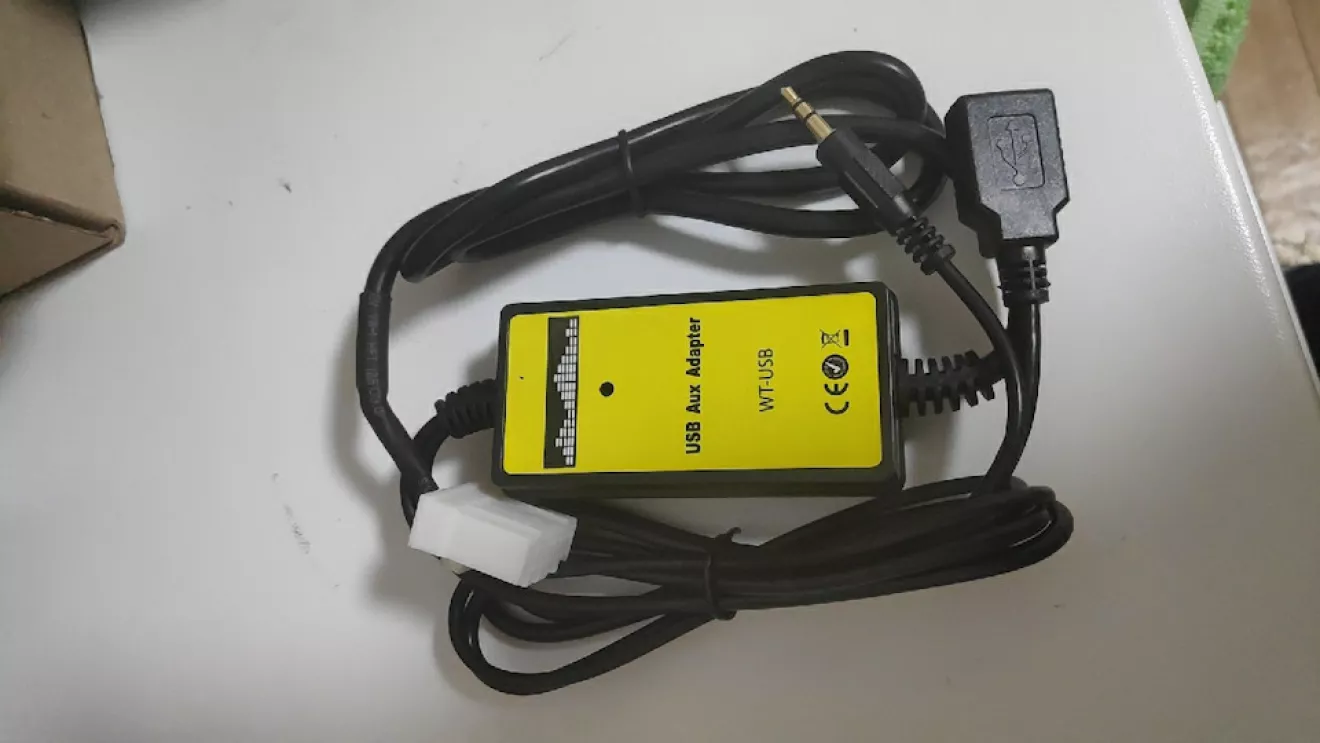

Под шумок до купил эмулятор USB, который читает флешку, через разъем подключения СD бокса.

Дальше добавлю в запись процесс инсталляции сигналки.

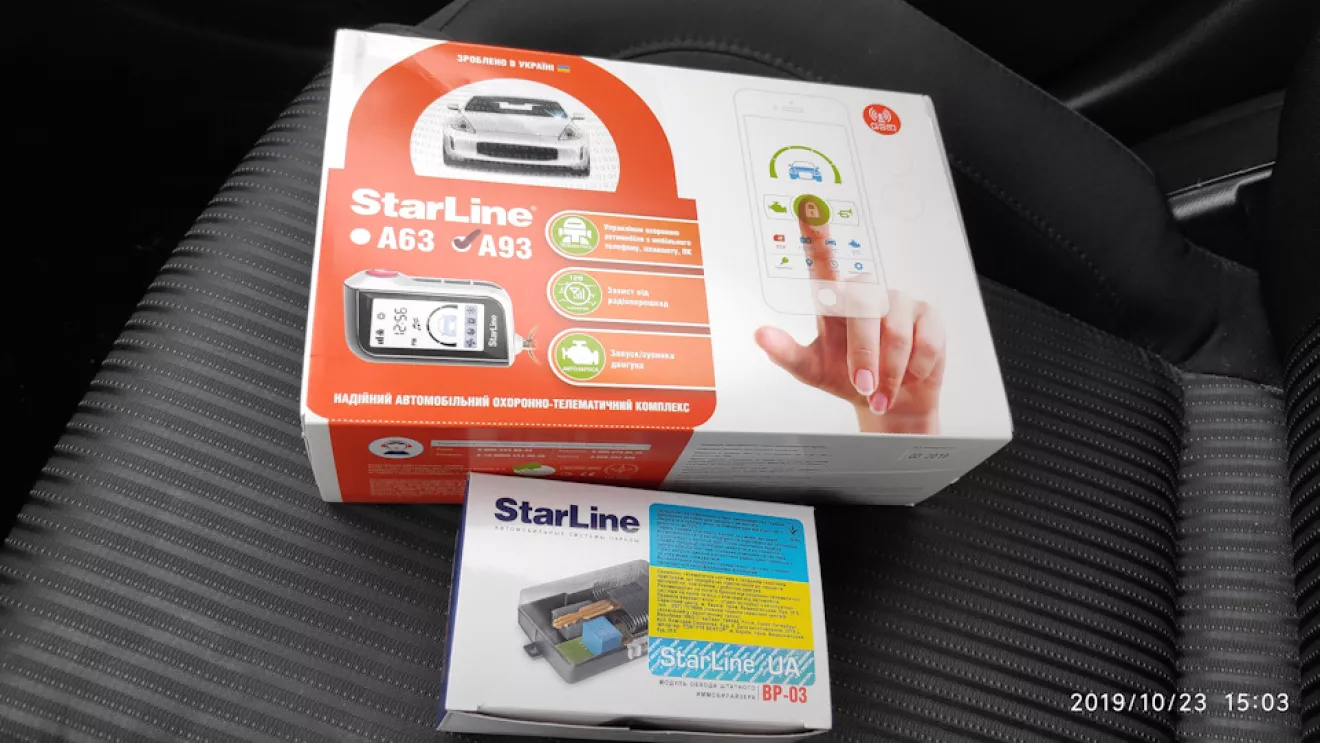

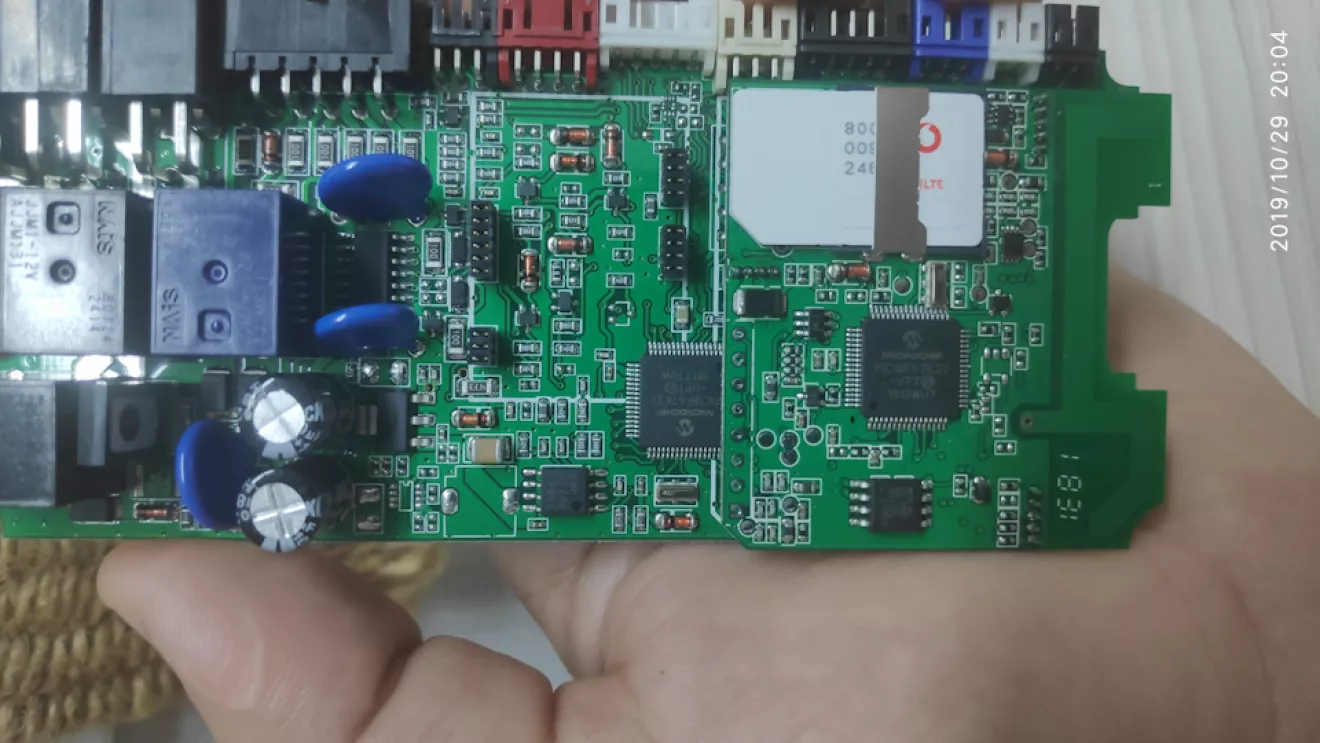

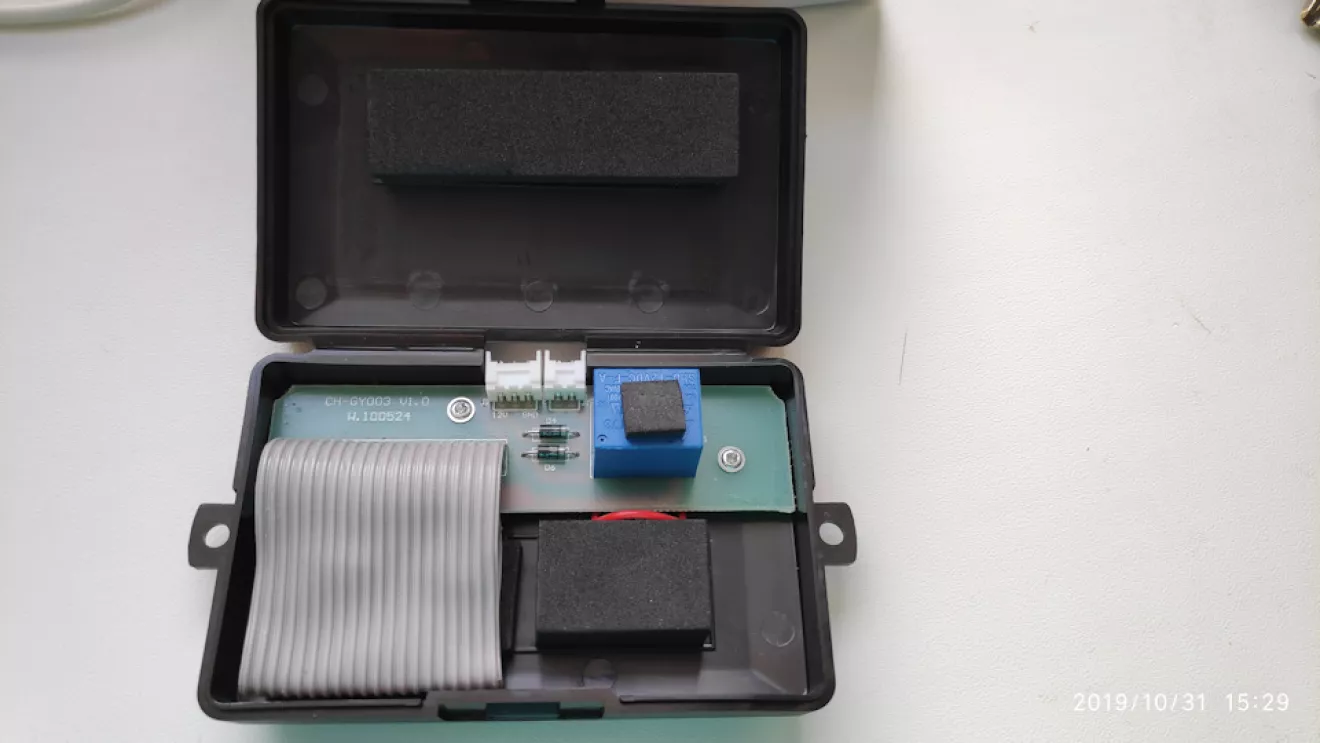

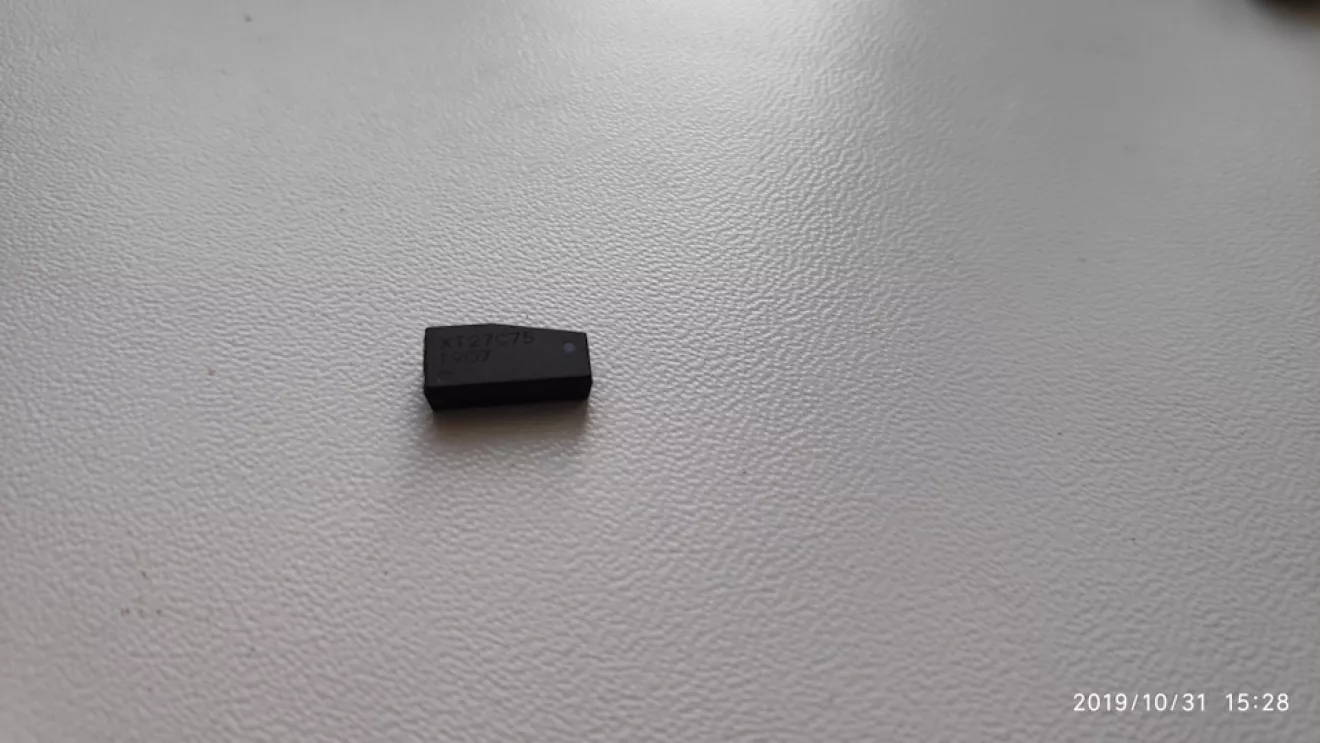

У нас в комплект сигналки с GSM по 4 симки как в РФ не положили, поэтому нужно покупать симку самому. Так же дополнительно докупил блок обхода иммобилайзера, оригинальный блок в сертифицированном магазине стоит 460 грн, а блок силовых реле для автозапуска 750 грн. На ОЛХ нашел эти два блока вместе за 300 грн, экономия составляет 910 грн, я их специально разобрал, чтоб понять чем они отличаются, но они идентичны. Наверное их делали в 3 смену китайцы, так как частично компоненты делают у них.

Блоки отличаются только наклейкой сверху.

Итак сегодня был первый день установки, помыл и по пылесосил в авто.

Снимаем декоративную накладку ЖК монитора
Под ней болты крепления вещевого ящика.
Откручиваем и извлекаем вещевой ящик.

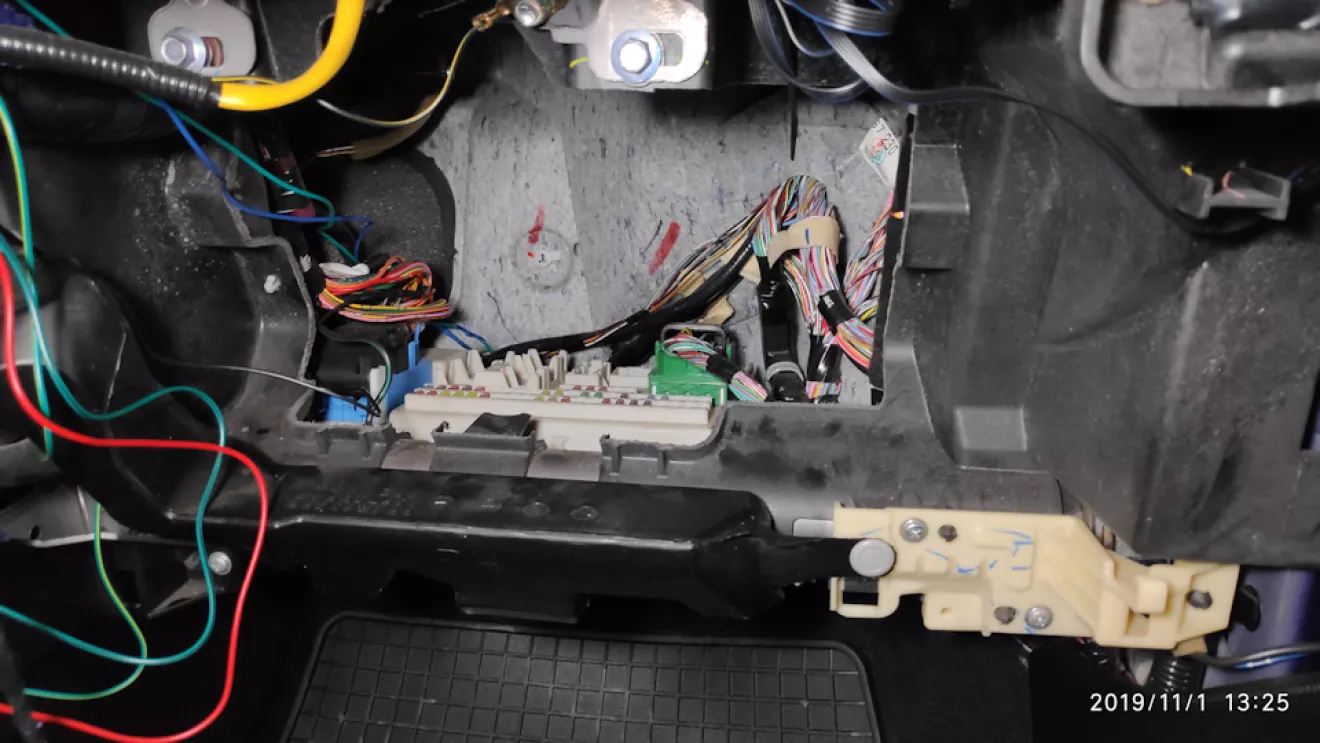

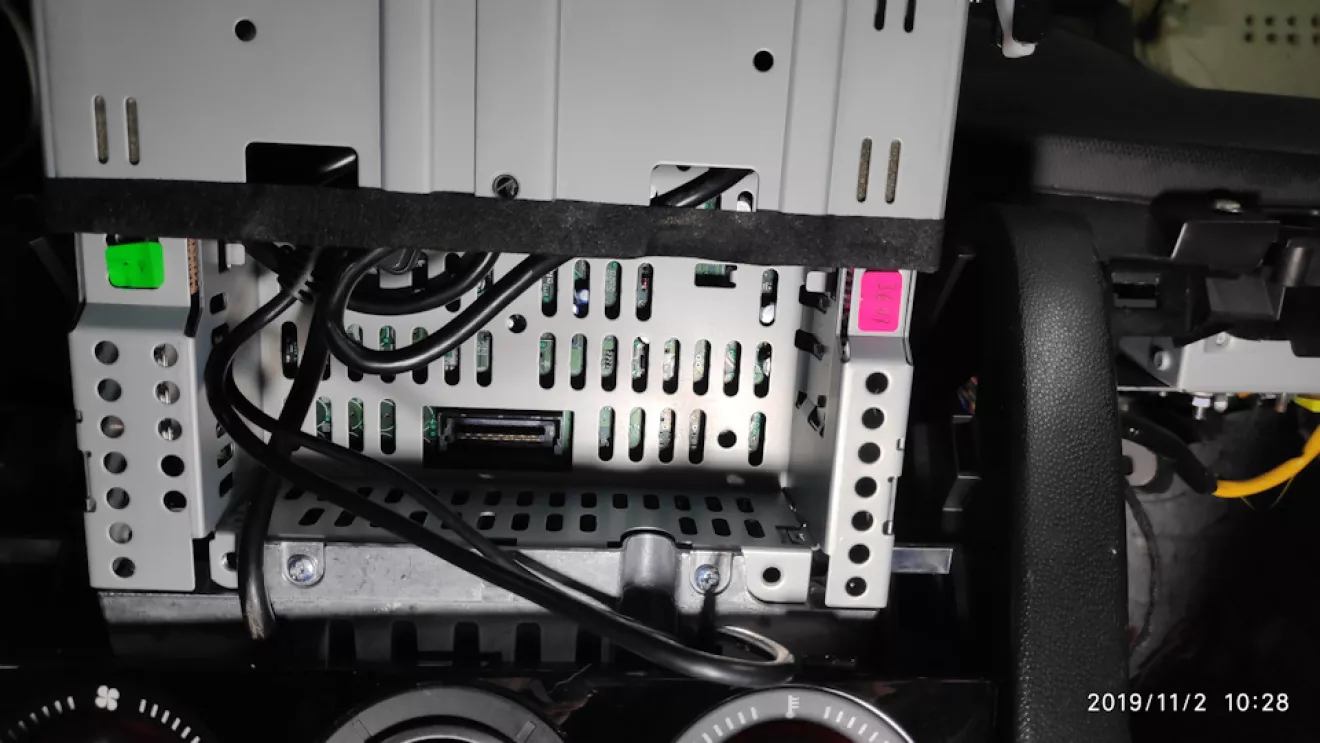

Видим такую картину.

Под панелью предохранителей, черная пластиковая накладка, ее снимем тоже.

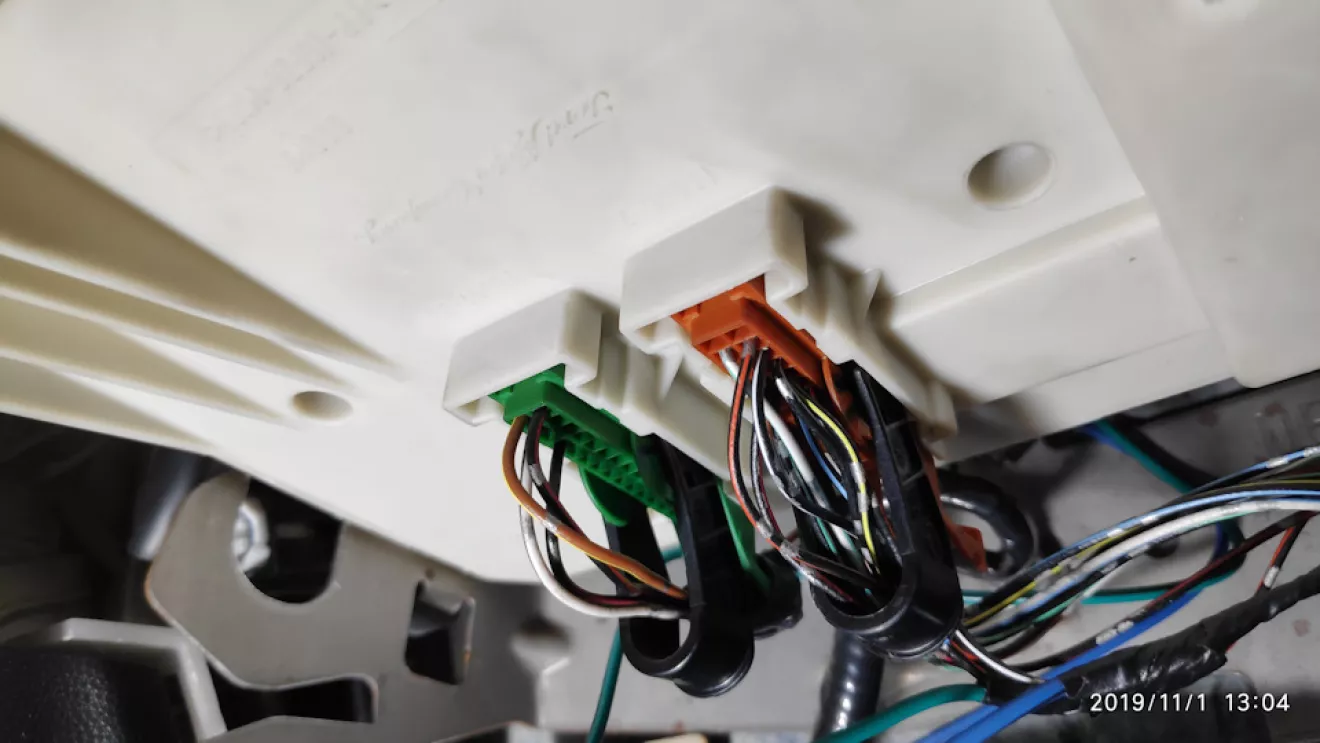

Нас интересует три разъема оранжевый, маленький снизу, и синий и зелёный крупные сверху.

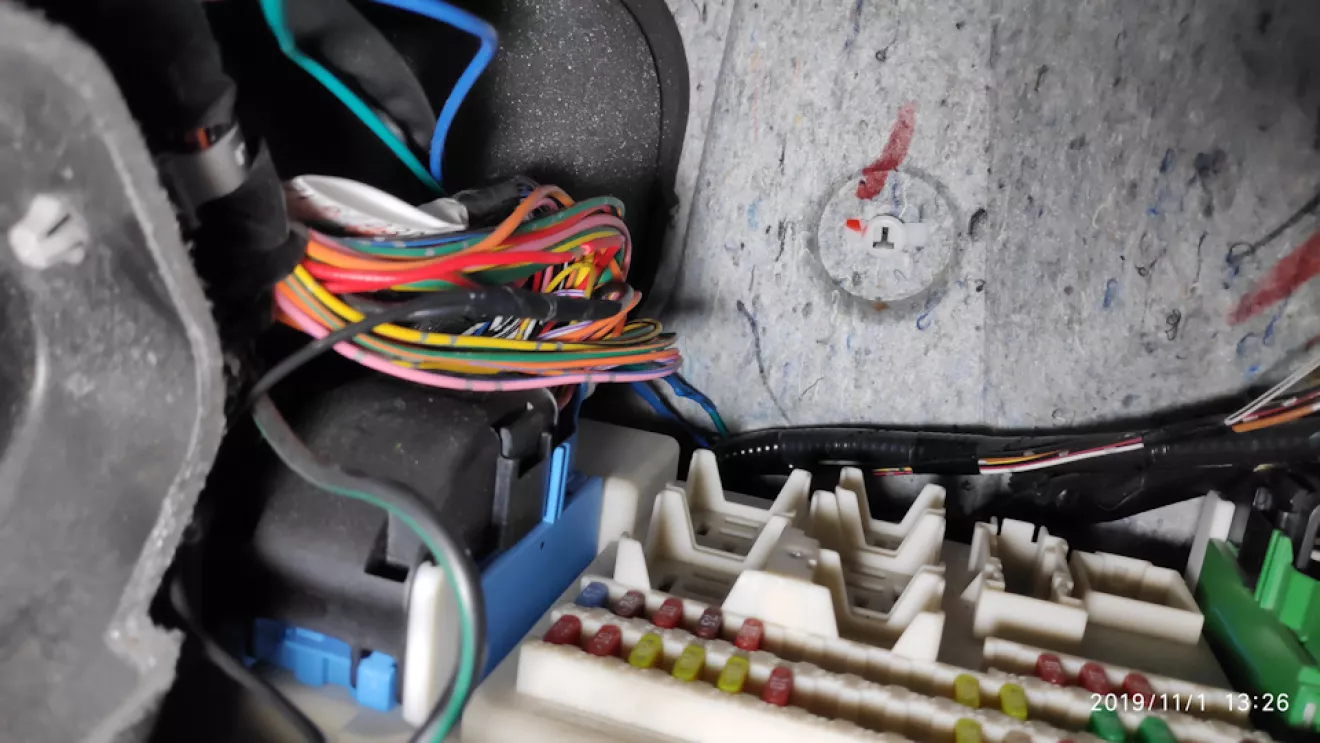

Первым делом подключается масса, это черный длинный провод с второго разъема А93, подключаем к черному толстому проводу на большем синем верхнем разъёме.

Красный длинный провод питание с предохранителем со второго разъема А93, подключаем к красному толстому проводу синего верхнего разъема.

На оранжевом разъёме
Черный/белая пол — открыть ц.замок — синий А93 (с первого разъема управление ц.замком)

Черный/оранжевый — закрыть ц.замок — зелёный А93 (с первого разъема управл ц.замком)

При этом короткий провод с фишкой первого разъема А93 соединяем с массой, или с черным коротким проводом с фишкой со второго разъема.

Обезжирив антену клеим ее на стекло, но в том месте где чистое стекло, без точек, клеим и протягиваем кабель от антенны к блоку А93.

Берём маленький брелок и проверяем работу ц замка.

Замок закрывается верхней большой кнопкой, открывается маленькой.

Далее для визуализации подключаем светодиод.

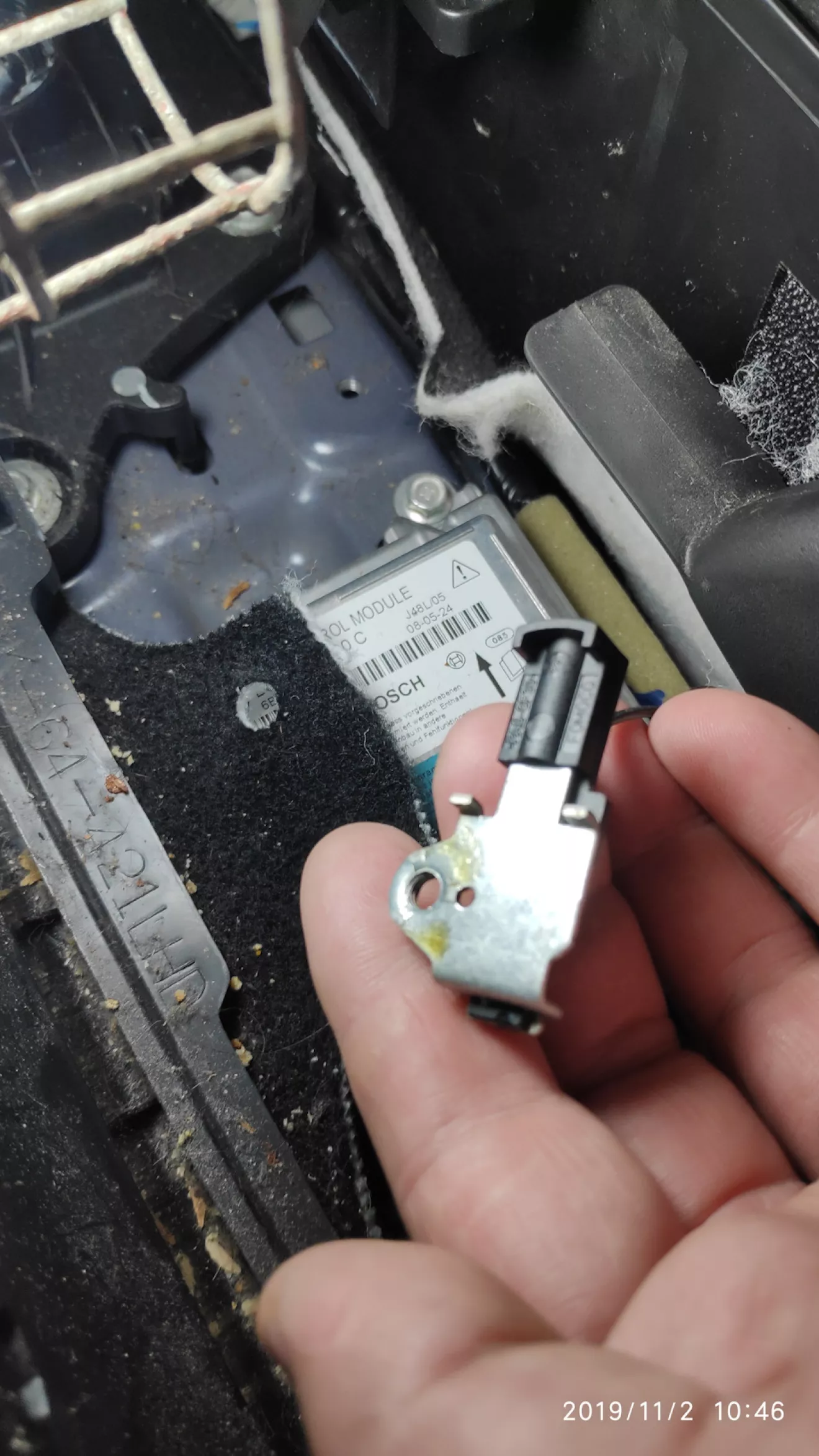

Я не стал врезать светодиод в боковую панельку, так как там подушка безопасности.

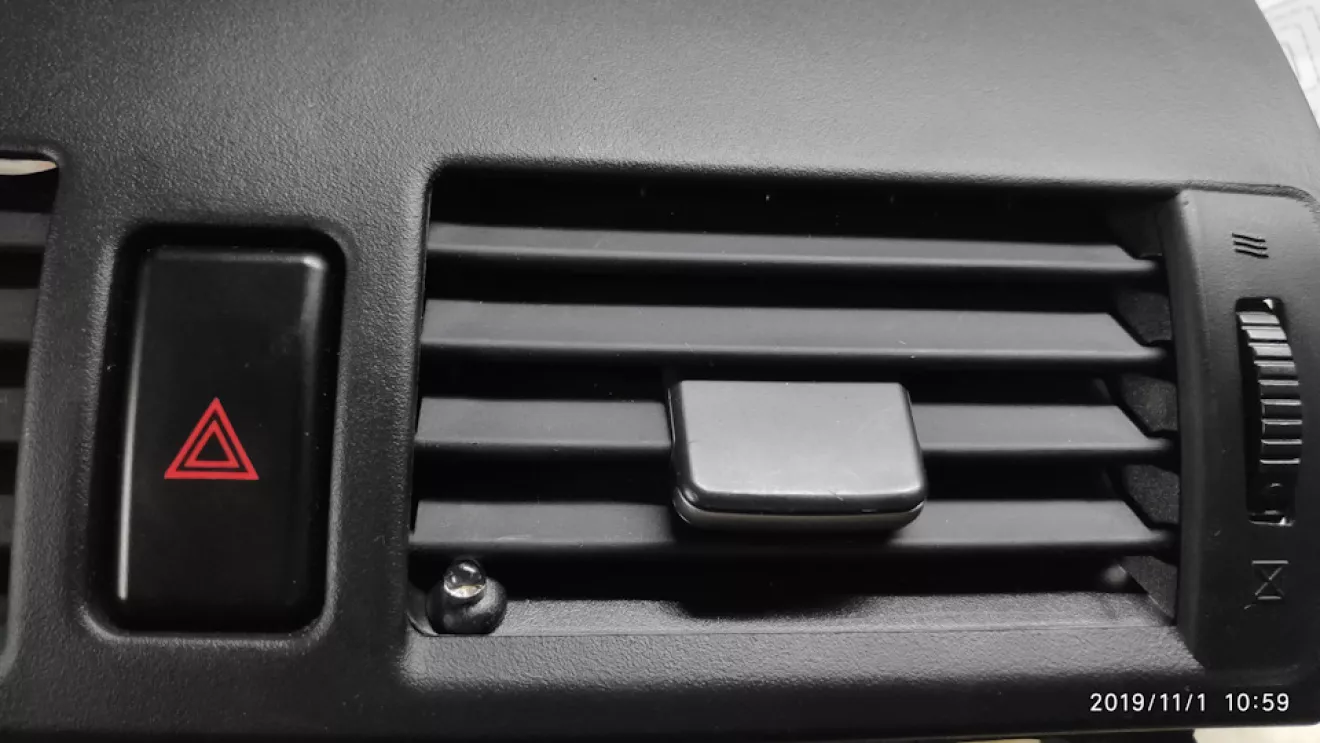

Я установил диодик в воздуховод.

Подбираем место для установки секретной кнопки, клеим ее и подключаем к блоку А93.
